1271-4. Hibridni sustav
1
Za sigurnost i zaštitu
C-HR_HV_OM_Europe_OM10647E
NAPOMENA
■Otvor za dovod zraka hibridne (pogonske) baterije
●Pazite da otvor za dovod zraka nije blokiran pokrovom za sjedalo,
plastičnom navlakom ili prtljagom. Hibridna (pogonska) baterija mogla bi
se pregrijati, što bi moglo dovesti do oštećenja.
●Ako su se u otvoru za dovod zraka stvorile naslage prašine i slične
prljavštine, očistite ga usisavačem da biste spriječili začepljenje otvora.
●Nemojte dopustiti da voda ili nešto drugo dospije u otvor za dovod zraka
jer bi to moglo izazvati kratki spoj i oštetiti hibridnu (pogonsku) bateriju.
●Nemojte u vozilo stavljati veliku količinu vode, kao što su velike boce s
vodom. Ako se voda prolije po hibridnoj (pogonskoj) bateriji, baterija bi se
mogla oštetiti. Obratite se bilo kojem ovlaštenom Toyotinu prodavaču ili
serviseru ili bilo kojem pouzdanom serviseru radi provjere vozila.
●Na otvoru za dovod zraka ugrađen je filtar. Ako je filtar vidljivo prljav nakon
čišćenja otvora za dovod zraka, preporučuje se da očistite ili zamijenite
filtar. Informacije o čišćenju i zamjeni filtra potražite na stranici str. 634.
●Ako se na višenamjenskom zaslonu prikaže poruka „Maintenance
required for Traction battery cooling parts. See owner’s manual.”, možda
su otvor za dovod zraka i filtar začepljeni. Informacije o čišćenju otvora za
dovod zraka potražite na stranici str. 634.
C-HR_HV_OM_Europe_OM10647CR.book Page 127 Saturday, November 16, 2019 5:49 PM

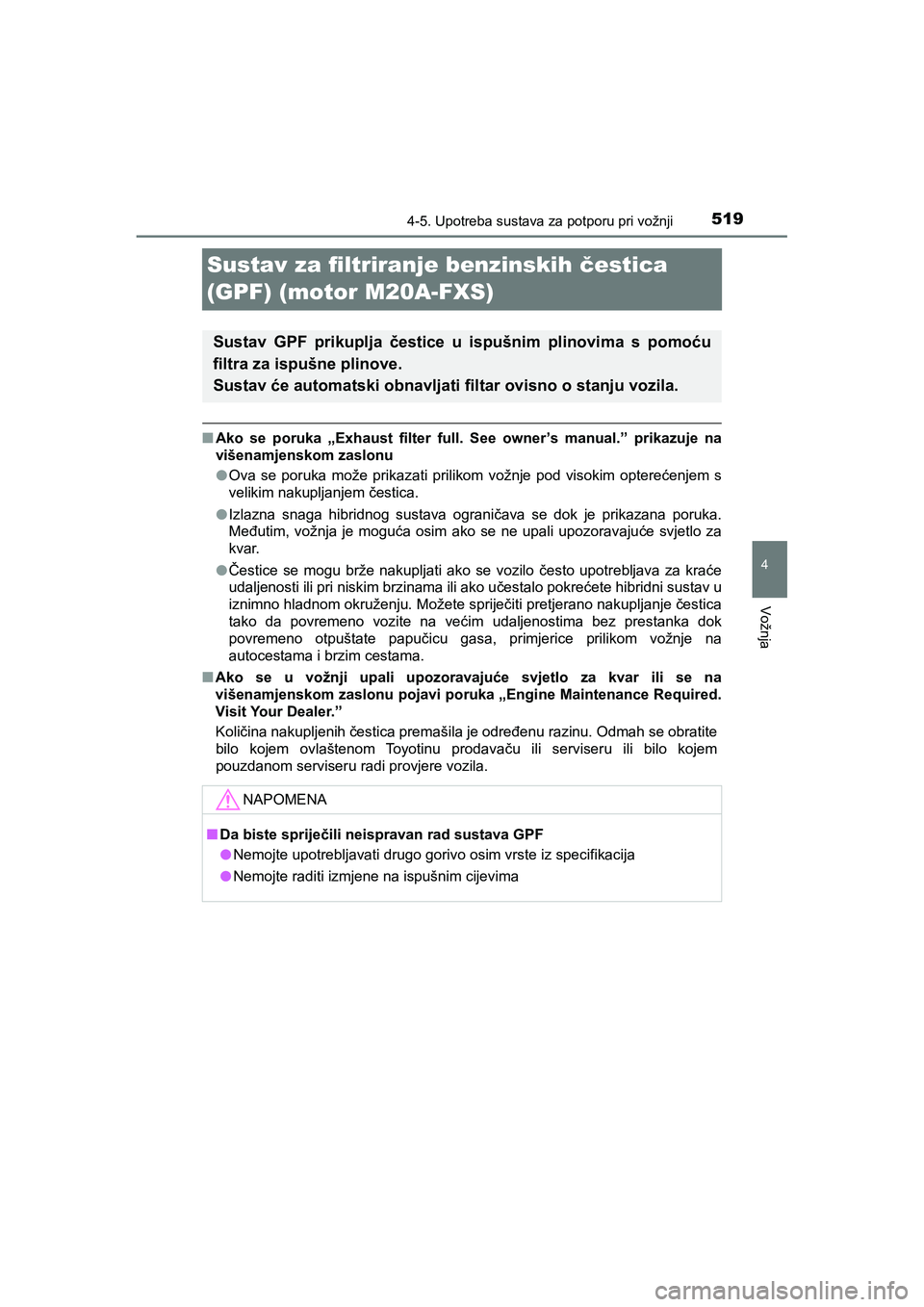

519
4
4-5. Upotreba sustava za potporu pri vožnji
Vožnja
C-HR_HV_OM_Europe_OM10647E
Sustav za filtriranje benzinskih čestica
(GPF) (motor M20A-FXS)
■Ako se poruka „Exhaust filter full. See owner’s manual.” prikazuje na
višenamjenskom zaslonu
●Ova se poruka može prikazati prilikom vožnje pod visokim opterećenjem s
velikim nakupljanjem čestica.
●Izlazna snaga hibridnog sustava ograničava se dok je prikazana poruka.
Međutim, vožnja je moguća osim ako se ne upali upozoravajuće svjetlo za
kvar.
●Čestice se mogu brže nakupljati ako se vozilo često upotrebljava za kraće
udaljenosti ili pri niskim brzinama ili ako učestalo pokrećete hibridni sustav u
iznimno hladnom okruženju. Možete spriječiti pretjerano nakupljanje čestica
tako da povremeno vozite na većim udaljenostima bez prestanka dok
povremeno otpuštate papučicu gasa, primjerice prilikom vožnje na
autocestama i brzim cestama.
■Ako se u vožnji upali upozoravajuće svjetlo za kvar ili se na
višenamjenskom zaslonu pojavi poruka „Engine Maintenance Required.
Visit Your Dealer.”
Količina nakupljenih čestica premašila je određenu razinu. Odmah se obratite
bilo kojem ovlaštenom Toyotinu prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru radi provjere vozila.
Sustav GPF prikuplja čestice u ispušnim plinovima s pomoću
filtra za ispušne plinove.
Sustav će automatski obnavljati filtar ovisno o stanju vozila.
NAPOMENA
■Da biste spriječili neispravan rad sustava GPF
●Nemojte upotrebljavati drugo gorivo osim vrste iz specifikacija
●Nemojte raditi izmjene na ispušnim cijevima
C-HR_HV_OM_Europe_OM10647CR.book Page 519 Saturday, November 16, 2019 5:49 PM

6306-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
Otvor i filtar za dovod zraka hibridne
(pogonske) baterije
Uklonite prašinu iz otvora za
dovod zraka usisavačem itd.
Služite se isključivo usisavačem za
usisavanje prašine i prljavštine.
Ako pokušate ispuhati prašinu i
prljavštinu s pomoću pneumatskog
pištolja za čišćenje i sl., time je
možete pogurnuti dublje u otvor za
dovod zraka. (→str. 634)
Ako se prašina i prljavština ne mogu u potpunosti ukloniti dok je
ugrađen otvor za dovod zraka, maknite pokrov i očistite filtar.
Isključite prekidač hibridnog sustava.
Uklonite zatvarač s pomoću
Phillipsovog križnog odvijača.
Da biste izbjegli negativan učinak na učinkovitost potrošnje
goriva, pregledajte ima li na otvoru za dovod zraka hibridne
(pogonske) baterije prašine i prljavštine. Ako je prašnjavo ili
začepljeno ili se prikazuje „Maintenance required for Traction
battery cooling parts. See owner’s manual.” na višenamjenskom
zaslonu, očistite otvor za dovod zraka koristeći se sljedećim
procedurama:
Čišćenje otvora za dovod zraka
Ako se prašina i prljavština ne mogu u potpunosti ukloniti
1
2
C-HR_HV_OM_Europe_OM10647CR.book Page 630 Saturday, November 16, 2019 5:49 PM

6336-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu
■Čišćenje otvora za dovod zraka
●Prašina u otvoru za dovod zraka može omesti hlađenje hibridne (pogonske)
baterije. Ako punjenje ili pražnjenje hibridne (pogonske) baterije postane
ograničeno, udaljenost koju vozilo može prijeći s pomoću električnog
(pogonskog) motora može se skratiti, a učinkovitost potrošnje goriva
također se može smanjiti. Redovito pregledavajte i čistite otvor za dovod
zraka.
●Nepropisno rukovanje poklopcem i filtrom otvora za dovod zraka može
dovesti do oštećenja. Ako imate ikakvih zadrški ili pitanja u vezi s čišćenjem
filtra, obratite bilo kojem ovlaštenom Toyotinu prodavaču ili serviseru ili bilo
kojem pouzdanom serviseru.
■Ako se na višenamjenskom zaslonu prikaže poruka „Maintenance
required for Traction battery cooling parts See owner’s manual.”
●Ako se na višenamjenskom zaslonu prikazuje ova poruka, uklonite poklopac
otvora za dovod zraka i očistite filtar. (→str. 630)
●Nakon što očistite otvor za dovod zraka, pokrenite hibridni sustav i provjerite
je li nestala poruka upozorenja.
Nakon što pokrenete hibridni sustav, možda ćete morati voziti otprilike
20 minuta prije nego što nestane poruka upozorenja. Ako poruka
upozorenja ne nestane nakon otprilike 20 minuta vožnje, obratite se bilo
kojem ovlaštenom Toyotinu prodavaču ili serviseru ili bilo kojem pouzdanom
serviseru radi pregleda vozila.
UPOZORENJE
■Prilikom čišćenja otvora za dovod zraka
●Prije čišćenje otvora za dovod zraka obavezno isključite prekidač
hibridnog sustava i zaustavite hibridni sustav.
●Nemojte upotrebljavati vodu ili druge tekućine za čišćenje otvora za dovod
zraka. Ako se na hibridnu (pogonsku) bateriju ili druge komponente
nanese voda, može doći do kvara ili požara.
■Kada uklanjate poklopac otvora za dovod zraka
Nemojte dirati servisni utikač koji se nalazi u blizini otvora za dovod zraka.
(→str. 124)
C-HR_HV_OM_Europe_OM10647CR.book Page 633 Saturday, November 16, 2019 5:49 PM

6346-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
NAPOMENA
■Prilikom čišćenja otvora za dovod zraka
■Da biste spriječili oštećenje vozila
●Nemojte dopustiti da voda ili nešto drugo uđe u otvor za dovod zraka kada
je uklonjen poklopac.
●Pažljivo rukujte izvađenim filtrom da ga ne biste oštetili. Ako je filtar
oštećen, obratite se bilo kojem ovlaštenom Toyotinu prodavaču ili
serviseru ili bilo kojem pouzdanom serviseru radi zamjene filtra.
●Nakon čišćenja obavezno vratite filtar i poklopac u izvorni položaj.
●U otvor za dovod zraka nemojte postavljati ništa osim originalnog filtra za
ovo vozilo ili se služite vozilom bez filtra.
■Ako se na višenamjenskom zaslonu prikaže poruka „Maintenance
required for Traction battery cooling parts See owner’s manual.”
Ako se neprekidno vozite s prikazanom porukom upozorenja (koja
označava da punjenje/pražnjenje hibridne (pogonske) baterije može postati
ograničeno), moglo bi doći do kvara hibridne (pogonske) baterije. Ako se
prikazuje poruka upozorenja, odmah očistite otvor za dovod zraka.
Kada čistite otvor za dovod zraka, služite
se isključivo usisavačem za usisavanje
prašine i prljavštine. Ako upotrebljavate
pištolj za čišćenje pogonjen
komprimiranim zrakom i sl. da biste očistili
prašinu i prljavštinu, možda ćete pogurati
prašinu i prljavštinu u otvor za dovod
zraka, što može utjecati na rad hibridne
(pogonske) baterije i dovesti do kvara.
C-HR_HV_OM_Europe_OM10647CR.book Page 634 Saturday, November 16, 2019 5:49 PM

6847-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E■Ako se prikaže poruka koja označava potrebu za konzultiranjem uputa
za rukovanje
●Ako se prikaže poruka „Engine Coolant Temperature High.”, slijedite
navedene upute
(→str. 737).
●Ako se prikazuju sljedeće poruke, možda je riječ o kvaru. Odmah zaustavite
vozilo na sigurnom mjestu i obratite se bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo kojem pouzdanom serviseru. Nastavak vožnje
mogao bi biti opasan.
• „Braking Power Low.”
• „Charging System Malfunction.”
• „Engine Oil Pressure Low.”
●Ako se prikazuju sljedeće poruke, možda je riječ o kvaru. Odmah se obratite
bilo kojem ovlaštenom Toyotinu prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru radi provjere vozila.
• „Hybrid System Malfunction.”
• „Check Engine.”
• „Hybrid Battery System Malfunction.”
• „Accelerator system Malfunction.”
• „Entry & Start System Malfunction.”
• „Exhaust filter full.” (→str. 519)
• „Hybrid System Stopped”
• „Engine Stopped”
●Ako se prikaže „Low 12-V Battery.”,
• Ako se prikaz isključi nakon nekoliko sekundi (prikazuje se otprilike
6 sekunda):
Održavajte rad hibridnog sustava dulje od 15 minuta i napunite
akumulator od 12 V.
• Ako se prikaz ne isključi:
Pokrenite hibridni sustav koristeći se postupcima: →str. 729
●Ako se na višenamjenskom zaslonu prikaže poruka „Maintenance required
for Traction battery cooling parts. See owner’s manual.”, možda je filtar
začepljen, možda su blokirani otvori za dovod zraka ili postoji zazor u
dovodnom kanalu. Izvršite sljedeći korektivni postupak.
• Ako su prljavi otvori i filtri za dovod zraka za hlađenje hibridne (pogonske)
baterije, izvedite postupak čišćenja opisan na str. 630.
• Ako se prikaže poruka upozorenja, ali otvori i filtri za dovod zraka
hibridne (pogonske) baterije nisu prljavi, odmah se obratite bilo kojem
ovlaštenom Toyotinu prodavaču ili serviseru ili bilo kojem pouzdanom
serviseru radi provjere vozila.
C-HR_HV_OM_Europe_OM10647CR.book Page 684 Saturday, November 16, 2019 5:49 PM

6877-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće
NAPOMENA
■Ako se prikaže poruka „Maintenance required for Traction battery at
your dealer.” (motor 2ZR-FXE [osim za Gvadalupu, Martinique,
Francusku Gijanu i Grenland])
Ova poruka upućuje vozača da je možda potreban pregled ili zamjena
hibridne (pogonske) baterije. Odmah se obratite bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili bilo kojem pouzdanom serviseru radi
provjere vozila. Nemojte nastaviti voziti vozilo jer možda nećete moći
ponovno pokrenuti hibridni sustav.
■Ako se poruka „Low 12-Volt Battery. See owner’s manual.” prikazuje
često
Akumulator od 12 V možda je oslabio. Budući da bi se akumulator mogao
isprazniti u ovom stanju ako ga ostavite bez nadzora, obratite se bilo kojem
Toyotinu ovlaštenom prodavaču ili serviseru ili bilo kojem pouzdanom
serviseru radi provjere akumulatora.
