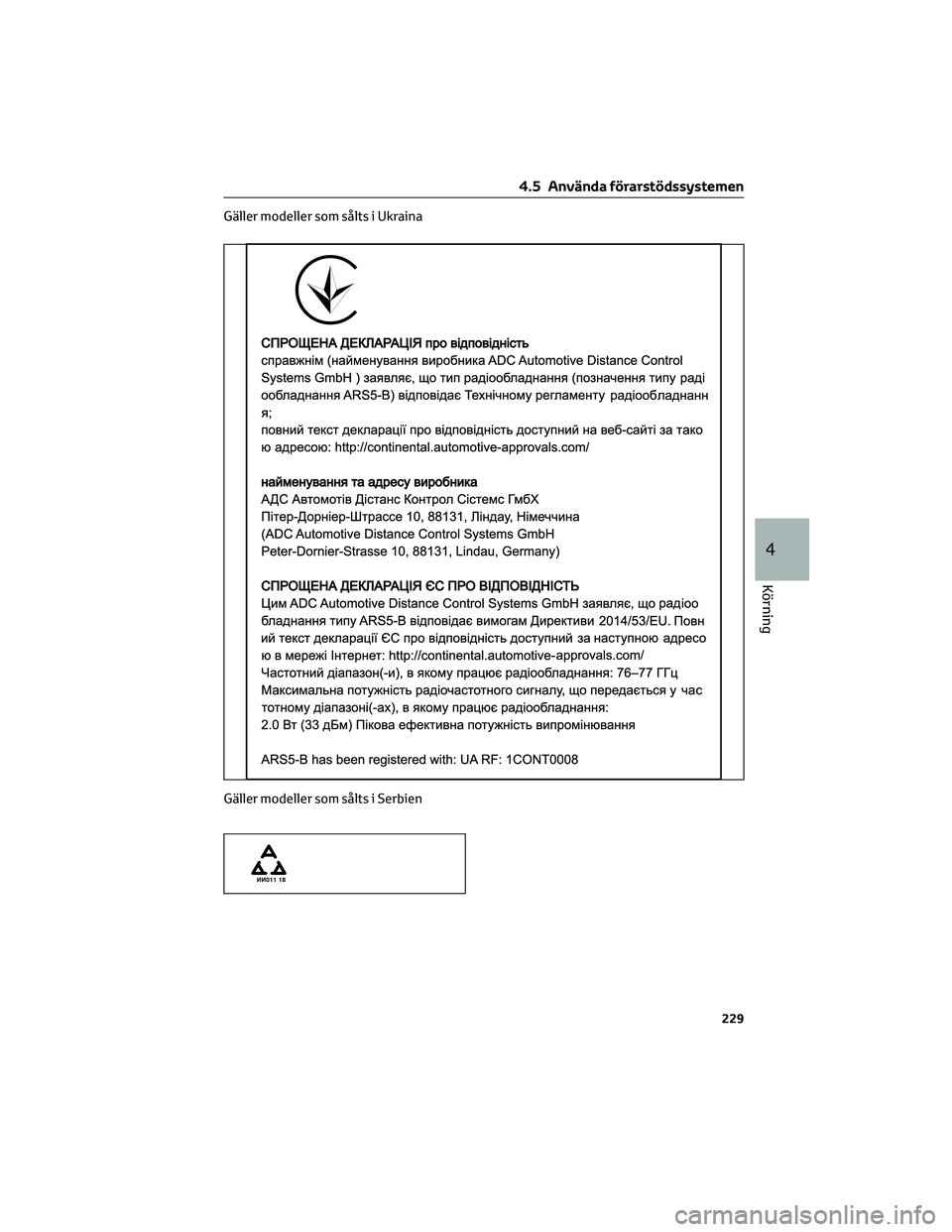

Gäller modeller som sålts i Ukraina
Gäller modeller som sålts i Serbien
4.5 Använda förarstödssystemen
229
4
Körning

Om ett varningsmeddelande visas på informationsdisplayen
Ett system är eventuellt inte tillgängligt för tillfället, eller en funktionsstörning kan ha
uppstått i systemet
• Utför åtgärderna som anges i tabellen
i följande situationer. När normala
driftsförutsättningar återställs
försvinner meddelandet och systemet
fungerar igen.
Om meddelandet inte försvinner ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Situation Åtgärder
När området kring kameran är täckt av smuts,
fukt (immig, täckt med kondens, is etc) eller
annat främmande materialAvlägsna smutsen och annat som har fastnat
med vindrutetorkaren och A/C-funktionen.
(→Sid. 339)
När temperaturen runt frontkameran över-
skrider driftsområdet, t.ex. om bilen står i
solen eller i extremt kall miljöOm frontkameran är het, t.ex. efter att bilen
har varit parkerad i solen, ska du använda
luftkonditioneringen för att sänka tempera-
turen runt frontkameran. Om ett solskydd
användes när bilen var parkerad kan solske-
net reflekteras från solskyddets yta, beroende
på typ av solskydd, och orsaka alltför hög
temperatur i frontkameran.
Om frontkameran är kall, t.ex. efter att bilen
har varit parkerad i extremt kall miljö, ska du
använda luftkonditioneringen för att höja
temperaturen kring främre kameran.
Ytan framför frontkameran är skymd, t.ex. om
motorhuven är öppen eller en dekal är fäst på
området av vindrutan framför frontkameran.Stäng motorhuven, ta bort dekalen etc, för att
avlägsna hindret.
När "Pre-Collision System Radar In Self Cali-
bration Unavailable See Owner’s Manual"
(Det aktiva krockskyddet med radar i självka-
librering Ej tillgängligt Se bilens instruktions-
bok) visas.Kontrollera om något har fastnat på radarn
och radarskyddet. Ta i så fall bort det.
• I följande situationer, om situationen
har förändrats (eller om bilen har
körts en stund) och normala
driftsförutsättningar detekteras
försvinner meddelandet och systemet
fungerar igen.
Om meddelandet inte försvinner ska du
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning.• När temperaturen runt radarsensorn
överskrider driftsområdet, t.ex. om
bilen står i solen eller i extremt kall
miljö
• Om frontkameran inte kan detektera
föremål framför bilen, t.ex. vid körning
i mörker, snö eller dimma, eller om
starkt ljus skiner in i frontkameran
• Beroende på förhållanden i bilens
omgivning kan radarn bedöma att det
närliggande området inte kan
detekteras på rätt sätt. I så fall visas
”Pre-Collision System Unavailable See
Owner’s Manual”.
4.5 Använda förarstödssystemen
230

4.5.2 PCS (Aktivt krockskyddssystem)*
*: I förekommande fall
Det aktiva krockskyddet använder en radarsensor och en frontkamera till att
detektera föremål (→Sid. 231) framför bilen. När systemet bedömer att
sannolikheten för en frontalkrock med ett föremål är hög uppmanas föraren av en
varning att göra en undanmanöver. Det potentiella bromstrycket ökas för att hjälpa
föraren undvika kollisionen. Om systemet bedömer att sannolikheten för en
frontalkrock med ett föremål är extremt hög ansätts bromsarna automatiskt för att
bidra till att en kollision undviks eller till att minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och avståndsinställningen för
varningen kan ändras. (→Sid. 234)
Avkänningsbara föremål och funktionens tillgänglighet
Systemet kan detektera följande (Föremål som kan detekteras beror på funktionen.):
RegionerAvkänningsbara
föremålFunktionstillgänglighet Länder/områden
A■Fordon
■Cyklister
■Fotgängare
Varning i det aktiva krock-
skyddet, bromsassistans i det
aktiva krockskyddet, in-
bromsning i det aktiva
krockskyddet, styrassistans i
nödsituation och korsnings-
assistans höger/vänster är
tillgängligaIsland, Albanien, Andorra,
Österrike, Belgien, Bosnien
och Hercegovina, Bulgarien,
Kanarieöarna, Kroatien,
Cypern, Tjeckien, Danmark,
Estland, Färöarna, Finland,
Frankrike, Tyskland,
Gibraltar, Grekland, Ungern,
Irland, Israel, Italien, Lett-
land, Litauen, Luxemburg,
Makedonien, Malta, Monaco,
Montenegro, Nederländerna,
Norge, Polen, Portugal,
Rumänien, Serbien,
Slovakien, Slovenien,
Spanien, Sverige, Schweiz,
Turkiet, Ukraina,
Storbritannien
B FordonVarning i det aktiva krock-
skyddet, bromsassistans i det
aktiva krockskyddet och
inbromsning i det aktiva
krockskyddet är tillgängligaGeorgien
Länderna och områdena för respektive region i tabellen var gällande i augusti 2020.
Beroende på när bilen såldes kan dock länderna och områdena i respektive region variera.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning för information.
4.5 Använda förarstödssystemen
231
4
Körning

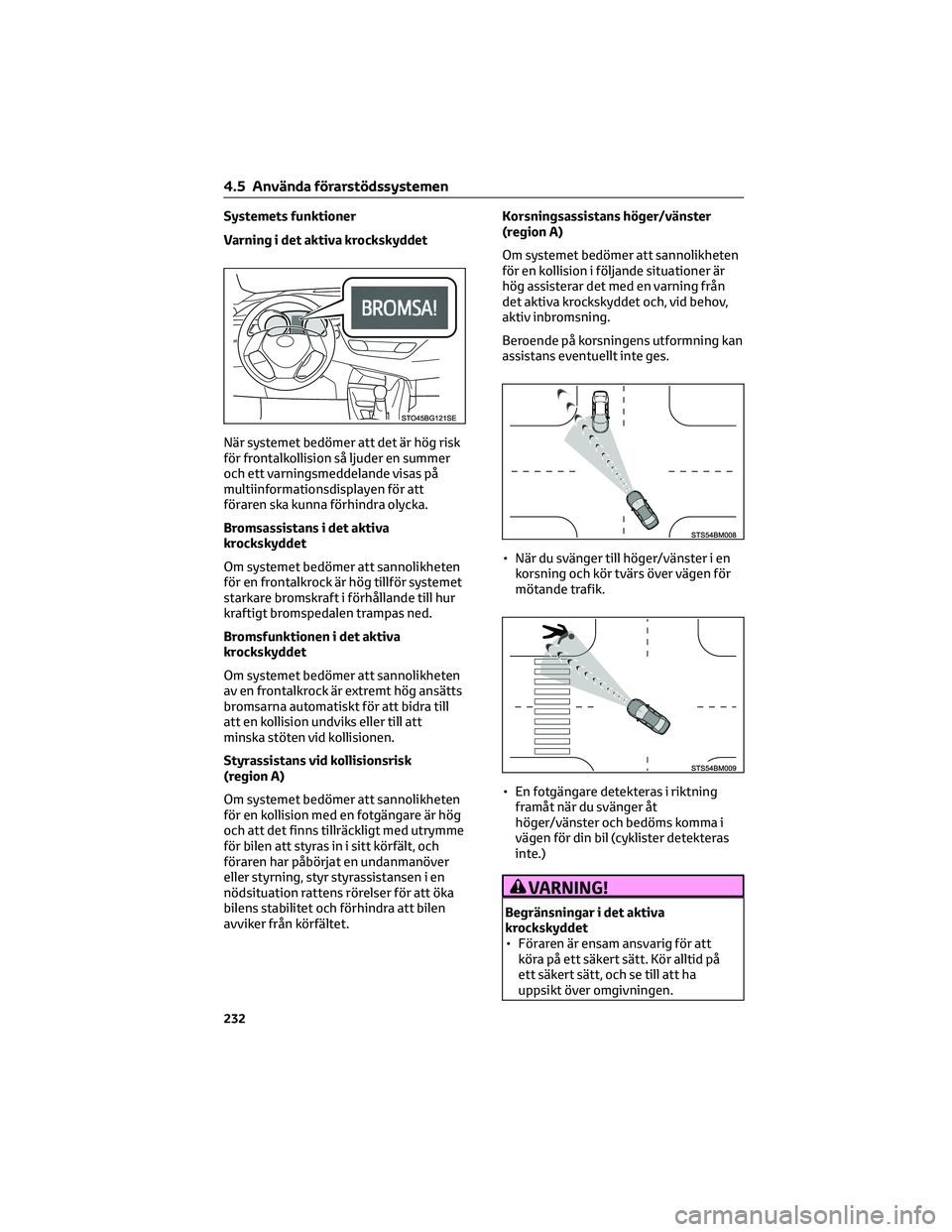

Systemets funktioner
Varning i det aktiva krockskyddet
När systemet bedömer att det är hög risk
för frontalkollision så ljuder en summer
och ett varningsmeddelande visas på
multiinformationsdisplayen för att
föraren ska kunna förhindra olycka.
Bromsassistans i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
för en frontalkrock är hög tillför systemet
starkare bromskraft i förhållande till hur
kraftigt bromspedalen trampas ned.
Bromsfunktionen i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
av en frontalkrock är extremt hög ansätts
bromsarna automatiskt för att bidra till
att en kollision undviks eller till att
minska stöten vid kollisionen.
Styrassistans vid kollisionsrisk
(region A)
Om systemet bedömer att sannolikheten
för en kollision med en fotgängare är hög
och att det finns tillräckligt med utrymme
för bilen att styras in i sitt körfält, och
föraren har påbörjat en undanmanöver
eller styrning, styr styrassistansen i en
nödsituation rattens rörelser för att öka
bilens stabilitet och förhindra att bilen
avviker från körfältet.Korsningsassistans höger/vänster
(region A)
Om systemet bedömer att sannolikheten
för en kollision i följande situationer är
hög assisterar det med en varning från
det aktiva krockskyddet och, vid behov,
aktiv inbromsning.
Beroende på korsningens utformning kan
assistans eventuellt inte ges.
• När du svänger till höger/vänster i en
korsning och kör tvärs över vägen för
mötande trafik.
• En fotgängare detekteras i riktning
framåt när du svänger åt
höger/vänster och bedöms komma i
vägen för din bil (cyklister detekteras
inte.)
VARNING!
Begränsningar i det aktiva
krockskyddet
• Föraren är ensam ansvarig för att
köra på ett säkert sätt. Kör alltid på
ett säkert sätt, och se till att ha
uppsikt över omgivningen.
4.5 Använda förarstödssystemen
232

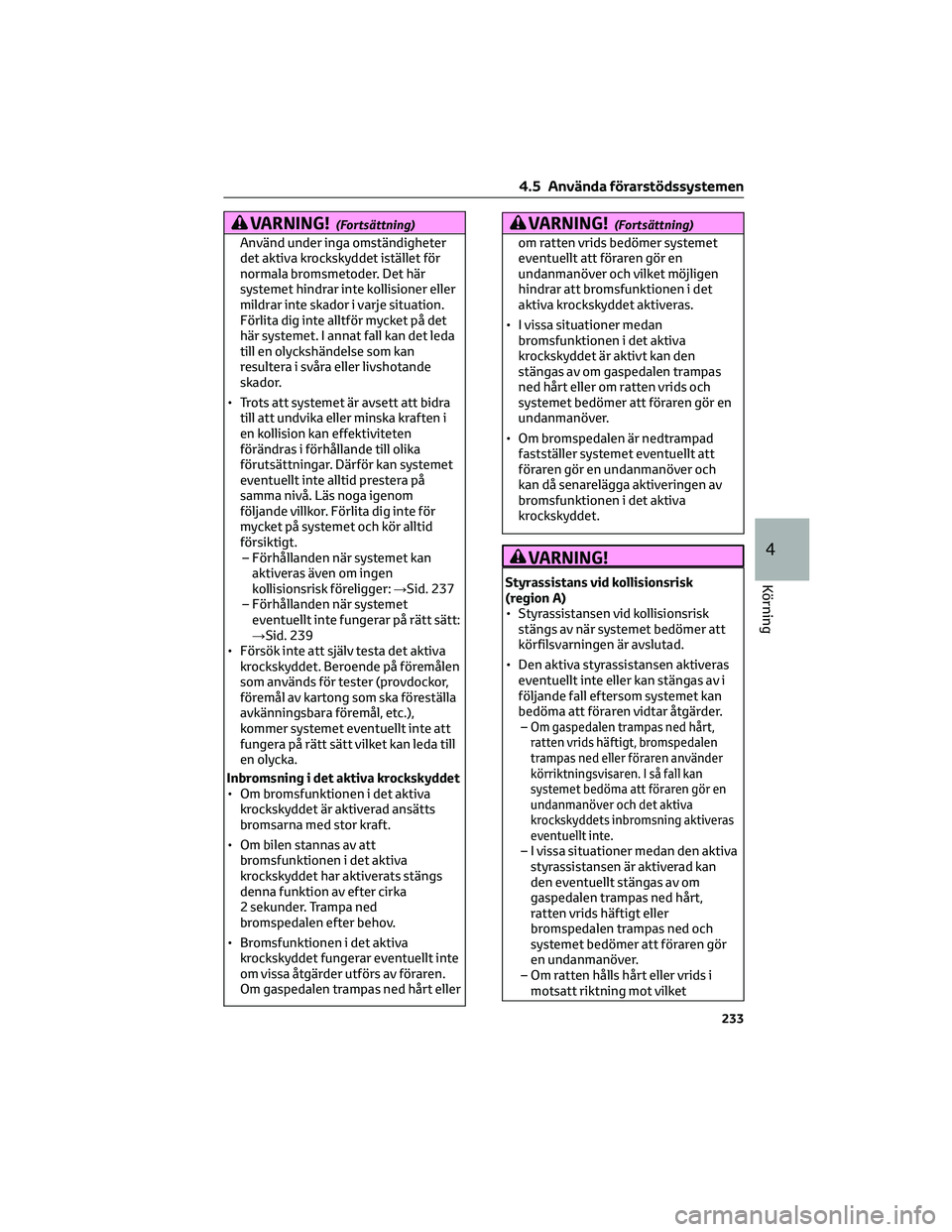

VARNING!(Fortsättning)
Använd under inga omständigheter
det aktiva krockskyddet istället för
normala bromsmetoder. Det här
systemet hindrar inte kollisioner eller
mildrar inte skador i varje situation.
Förlita dig inte alltför mycket på det
här systemet. I annat fall kan det leda
till en olyckshändelse som kan
resultera i svåra eller livshotande
skador.
• Trots att systemet är avsett att bidra
till att undvika eller minska kraften i
en kollision kan effektiviteten
förändras i förhållande till olika
förutsättningar. Därför kan systemet
eventuellt inte alltid prestera på
samma nivå. Läs noga igenom
följande villkor. Förlita dig inte för
mycket på systemet och kör alltid
försiktigt.
– Förhållanden när systemet kan
aktiveras även om ingen
kollisionsrisk föreligger:→Sid. 237
– Förhållanden när systemet
eventuellt inte fungerar på rätt sätt:
→Sid. 239
• Försök inte att själv testa det aktiva
krockskyddet. Beroende på föremålen
som används för tester (provdockor,
föremål av kartong som ska föreställa
avkänningsbara föremål, etc.),
kommer systemet eventuellt inte att
fungera på rätt sätt vilket kan leda till
en olycka.
Inbromsning i det aktiva krockskyddet
• Om bromsfunktionen i det aktiva
krockskyddet är aktiverad ansätts
bromsarna med stor kraft.
• Om bilen stannas av att
bromsfunktionen i det aktiva
krockskyddet har aktiverats stängs
denna funktion av efter cirka
2 sekunder. Trampa ned
bromspedalen efter behov.
• Bromsfunktionen i det aktiva
krockskyddet fungerar eventuellt inte
om vissa åtgärder utförs av föraren.
Om gaspedalen trampas ned hårt eller
VARNING!(Fortsättning)
om ratten vrids bedömer systemet
eventuellt att föraren gör en
undanmanöver och vilket möjligen
hindrar att bromsfunktionen i det
aktiva krockskyddet aktiveras.
• I vissa situationer medan
bromsfunktionen i det aktiva
krockskyddet är aktivt kan den
stängas av om gaspedalen trampas
ned hårt eller om ratten vrids och
systemet bedömer att föraren gör en
undanmanöver.
• Om bromspedalen är nedtrampad
fastställer systemet eventuellt att
föraren gör en undanmanöver och
kan då senarelägga aktiveringen av
bromsfunktionen i det aktiva
krockskyddet.
VARNING!
Styrassistans vid kollisionsrisk
(region A)
• Styrassistansen vid kollisionsrisk
stängs av när systemet bedömer att
körfilsvarningen är avslutad.
• Den aktiva styrassistansen aktiveras
eventuellt inte eller kan stängas av i
följande fall eftersom systemet kan
bedöma att föraren vidtar åtgärder.
–
Om gaspedalen trampas ned hårt,
ratten vrids häftigt, bromspedalen
trampas ned eller föraren använder
körriktningsvisaren. I så fall kan
systemet bedöma att föraren gör en
undanmanöver och det aktiva
krockskyddets inbromsning aktiveras
eventuellt inte.
– I vissa situationer medan den aktiva
styrassistansen är aktiverad kan
den eventuellt stängas av om
gaspedalen trampas ned hårt,
ratten vrids häftigt eller
bromspedalen trampas ned och
systemet bedömer att föraren gör
en undanmanöver.
– Om ratten hålls hårt eller vrids i
motsatt riktning mot vilket
4.5 Använda förarstödssystemen
233
4
Körning

VARNING!(Fortsättning)
systemet genererar vridmoment,
medan den aktiva styrassistansen
är aktiverad, stängs eventuellt
funktionen av.
När det aktiva krockskyddssystemet
ska inaktiveras
I följande situationer ska systemet
inaktiveras eftersom det annars
eventuellt inte kommer att fungera
korrekt vilket kan leda till en olycka med
svåra eller livshotande skador som följd:
• Om bilen bogseras
• Om bilen bogserar en annan bil
• När bilen transporteras via lastbil, båt,
tåg eller liknande transportmedel
• När bilen hissas upp på en lyft med
hybridsystemet igång och hjulen kan
rotera fritt
• När bilen kontrolleras med en
trumtestare, t.ex. en
chassidynamometer eller ett
testinstrument för hastighetsmätare,
eller vid användning av
hjulbalansering
• Om den främre stötfångaren eller
frontgrillen utsätts för en kraftig stöt
på grund av en olyckshändelse eller
annan orsak
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• Om bilen körs på ett sportigt sätt eller
i terräng
• Om däcken inte har korrekt lufttryck
VARNING!
• Om däcken är svårt slitna
• Om andra däck än de som
specificeras är monterade på bilen
• Om snökedjor är monterade
• Om nödhjul eller reparationssatsen
för akut däcklagning används
VARNING!(Fortsättning)
• Om utrustning (t.ex. snöplog, etc)
som kan skymma radarsensorn eller
frontkameran är tillfälligt monterad
på bilen
Ändra inställningar för det aktiva
krockskyddet
Stänga av det aktiva krockskyddet
Det aktiva krockskyddet kan
aktiveras/inaktiveras med
(→sid. 484) på informationsdisplayen.
Systemet aktiveras automatiskt varje
gång startknappen trycks till
tändningsläge.
Om systemet är avstängt tänds
PCS-varningslampan och ett meddelande
visas på informationsdisplayen.
Ändra tidsinställning för varningen i
det aktiva krockskyddet
Avståndsinställningen för det aktiva
krockskyddet kan ändras på
(→sid. 484) på informationsdisplayen.
Avståndsinställningen behålls när
startknappen stängs av. Om det aktiva
krockskyddet inaktiveras och
återaktiveras återgår
avståndsinställningen dock till
standardinställningen (medel)
4.5 Använda förarstödssystemen
234

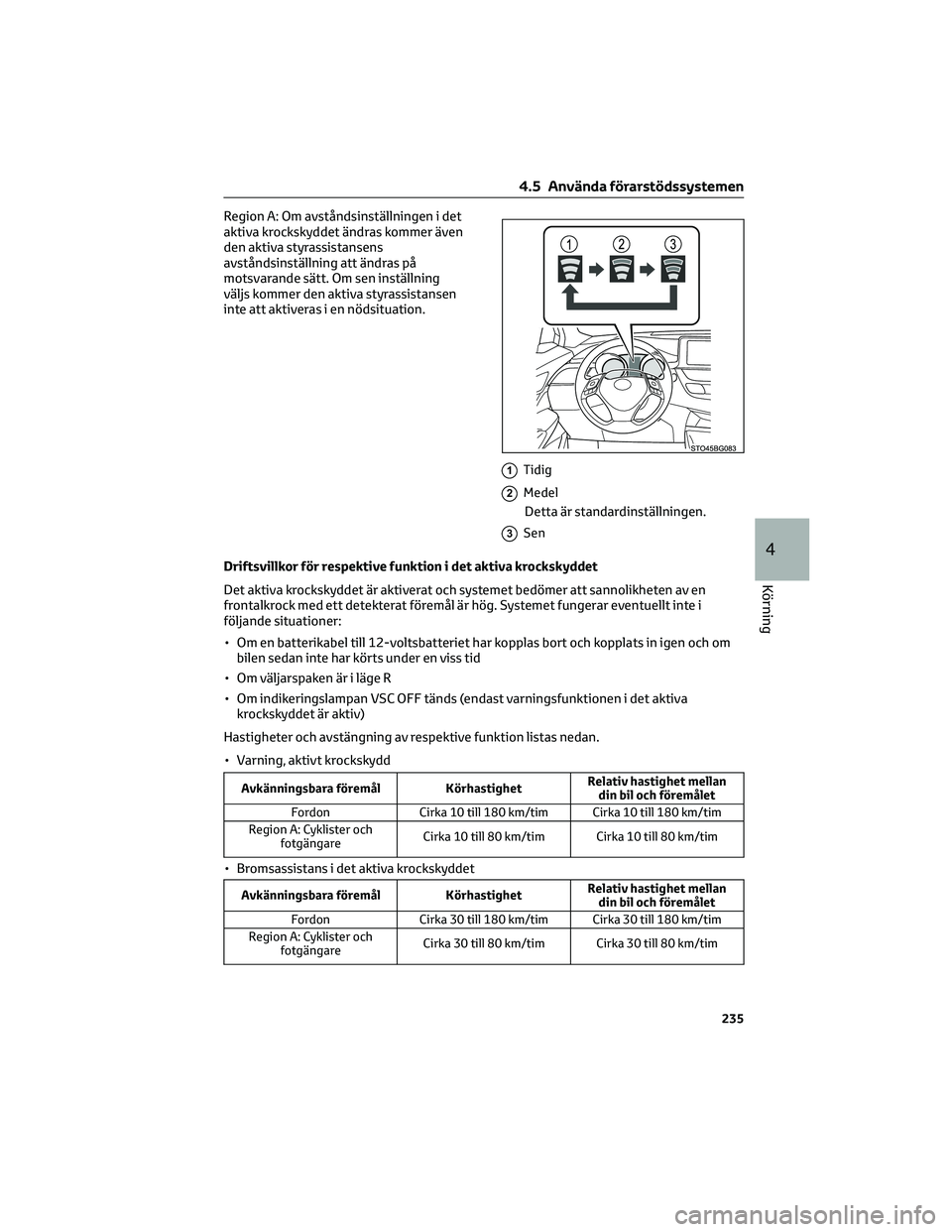

Region A: Om avståndsinställningen i det
aktiva krockskyddet ändras kommer även
den aktiva styrassistansens
avståndsinställning att ändras på
motsvarande sätt. Om sen inställning
väljs kommer den aktiva styrassistansen
inte att aktiveras i en nödsituation.
1Tidig
2Medel
Detta är standardinställningen.
3Sen
Driftsvillkor för respektive funktion i det aktiva krockskyddet
Det aktiva krockskyddet är aktiverat och systemet bedömer att sannolikheten av en
frontalkrock med ett detekterat föremål är hög. Systemet fungerar eventuellt inte i
följande situationer:
• Om en batterikabel till 12-voltsbatteriet har kopplas bort och kopplats in igen och om
bilen sedan inte har körts under en viss tid
• Om väljarspaken är i läge R
• Om indikeringslampan VSC OFF tänds (endast varningsfunktionen i det aktiva
krockskyddet är aktiv)
Hastigheter och avstängning av respektive funktion listas nedan.
• Varning, aktivt krockskydd
Avkänningsbara föremål KörhastighetRelativ hastighet mellan
din bil och föremålet
Fordon Cirka 10 till 180 km/tim Cirka 10 till 180 km/tim
Region A: Cyklister och
fotgängareCirka 10 till 80 km/tim Cirka 10 till 80 km/tim
• Bromsassistans i det aktiva krockskyddet
Avkänningsbara föremål KörhastighetRelativ hastighet mellan
din bil och föremålet
Fordon Cirka 30 till 180 km/tim Cirka 30 till 180 km/tim
Region A: Cyklister och
fotgängareCirka 30 till 80 km/tim Cirka 30 till 80 km/tim
4.5 Använda förarstödssystemen
235
4
Körning

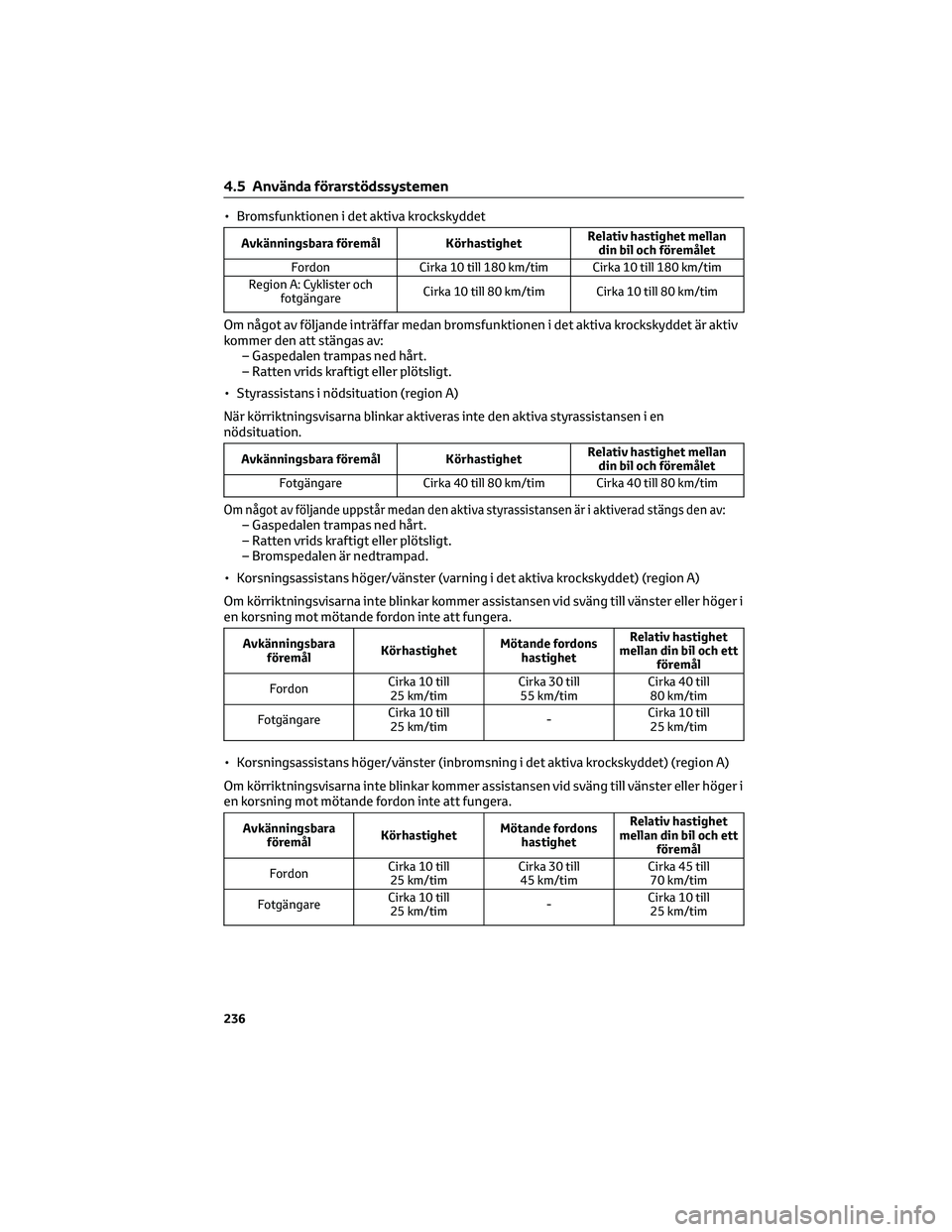

• Bromsfunktionen i det aktiva krockskyddet
Avkänningsbara föremål KörhastighetRelativ hastighet mellan
din bil och föremålet
Fordon Cirka 10 till 180 km/tim Cirka 10 till 180 km/tim
Region A: Cyklister och
fotgängareCirka 10 till 80 km/tim Cirka 10 till 80 km/tim
Om något av följande inträffar medan bromsfunktionen i det aktiva krockskyddet är aktiv
kommer den att stängas av:
– Gaspedalen trampas ned hårt.
– Ratten vrids kraftigt eller plötsligt.
• Styrassistans i nödsituation (region A)
När körriktningsvisarna blinkar aktiveras inte den aktiva styrassistansen i en
nödsituation.
Avkänningsbara föremål KörhastighetRelativ hastighet mellan
din bil och föremålet
Fotgängare Cirka 40 till 80 km/tim Cirka 40 till 80 km/tim
Om något av följande uppstår medan den aktiva styrassistansen är i aktiverad stängs den av:– Gaspedalen trampas ned hårt.
– Ratten vrids kraftigt eller plötsligt.
– Bromspedalen är nedtrampad.
• Korsningsassistans höger/vänster (varning i det aktiva krockskyddet) (region A)
Om körriktningsvisarna inte blinkar kommer assistansen vid sväng till vänster eller höger i
en korsning mot mötande fordon inte att fungera.
Avkänningsbara
föremålKörhastighetMötande fordons
hastighetRelativ hastighet
mellan din bil och ett
föremål
FordonCirka 10 till
25 km/timCirka 30 till
55 km/timCirka 40 till
80 km/tim
FotgängareCirka 10 till
25 km/tim-Cirka 10 till
25 km/tim
• Korsningsassistans höger/vänster (inbromsning i det aktiva krockskyddet) (region A)
Om körriktningsvisarna inte blinkar kommer assistansen vid sväng till vänster eller höger i
en korsning mot mötande fordon inte att fungera.
Avkänningsbara
föremålKörhastighetMötande fordons
hastighetRelativ hastighet
mellan din bil och ett
föremål
FordonCirka 10 till
25 km/timCirka 30 till
45 km/timCirka 45 till
70 km/tim
FotgängareCirka 10 till
25 km/tim-Cirka 10 till
25 km/tim
4.5 Använda förarstödssystemen
236

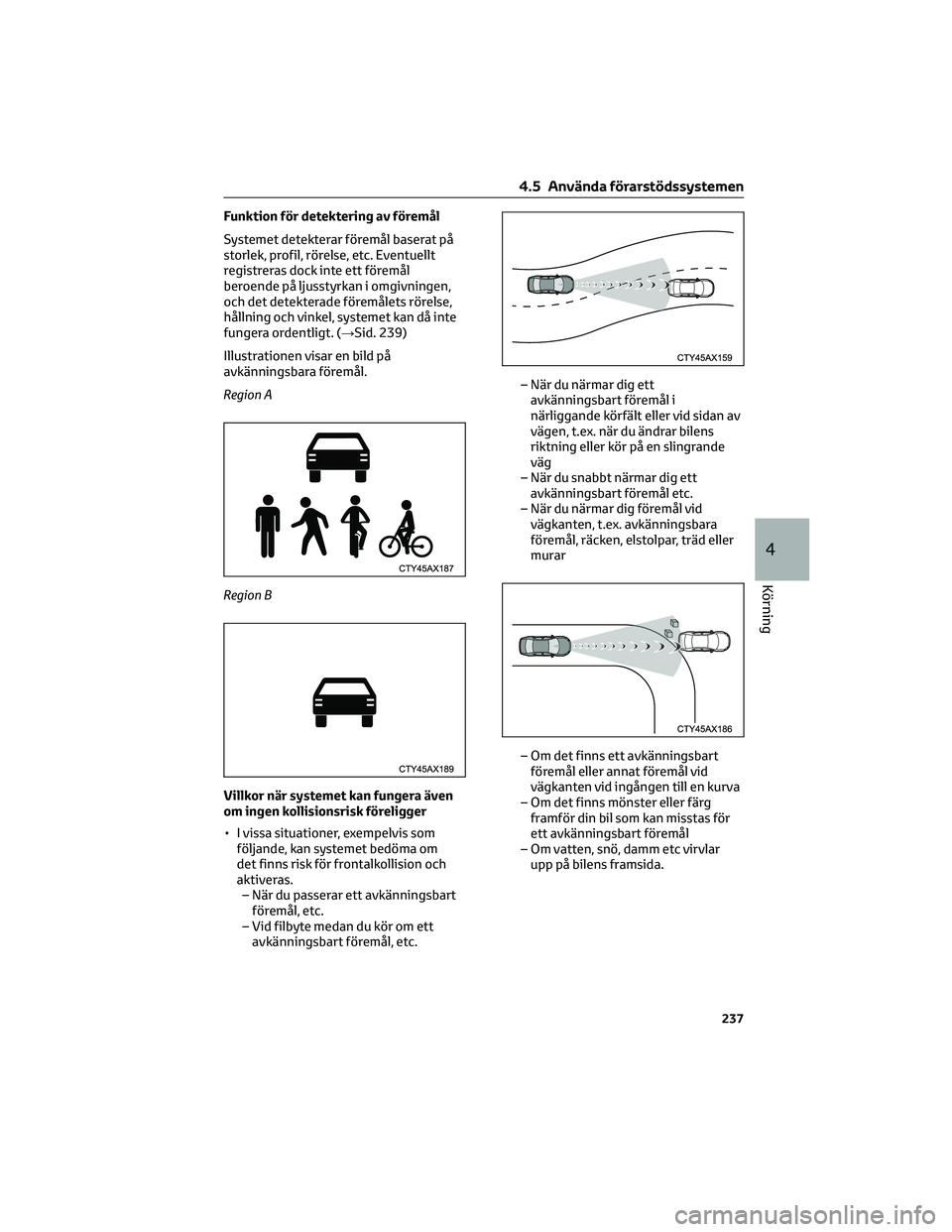

Funktion för detektering av föremål
Systemet detekterar föremål baserat på
storlek, profil, rörelse, etc. Eventuellt
registreras dock inte ett föremål
beroende på ljusstyrkan i omgivningen,
och det detekterade föremålets rörelse,
hållning och vinkel, systemet kan då inte
fungera ordentligt. (→Sid. 239)
Illustrationen visar en bild på
avkänningsbara föremål.
Region A
Region B
Villkor när systemet kan fungera även
om ingen kollisionsrisk föreligger
• I vissa situationer, exempelvis som
följande, kan systemet bedöma om
det finns risk för frontalkollision och
aktiveras.
– När du passerar ett avkänningsbart
föremål, etc.
– Vid filbyte medan du kör om ett
avkänningsbart föremål, etc.– När du närmar dig ett
avkänningsbart föremål i
närliggande körfält eller vid sidan av
vägen, t.ex. när du ändrar bilens
riktning eller kör på en slingrande
väg
– När du snabbt närmar dig ett
avkänningsbart föremål etc.
– När du närmar dig föremål vid
vägkanten, t.ex. avkänningsbara
föremål, räcken, elstolpar, träd eller
murar
– Om det finns ett avkänningsbart
föremål eller annat föremål vid
vägkanten vid ingången till en kurva
– Om det finns mönster eller färg
framför din bil som kan misstas för
ett avkänningsbart föremål
– Om vatten, snö, damm etc virvlar
upp på bilens framsida.
4.5 Använda förarstödssystemen
237
4
Körning

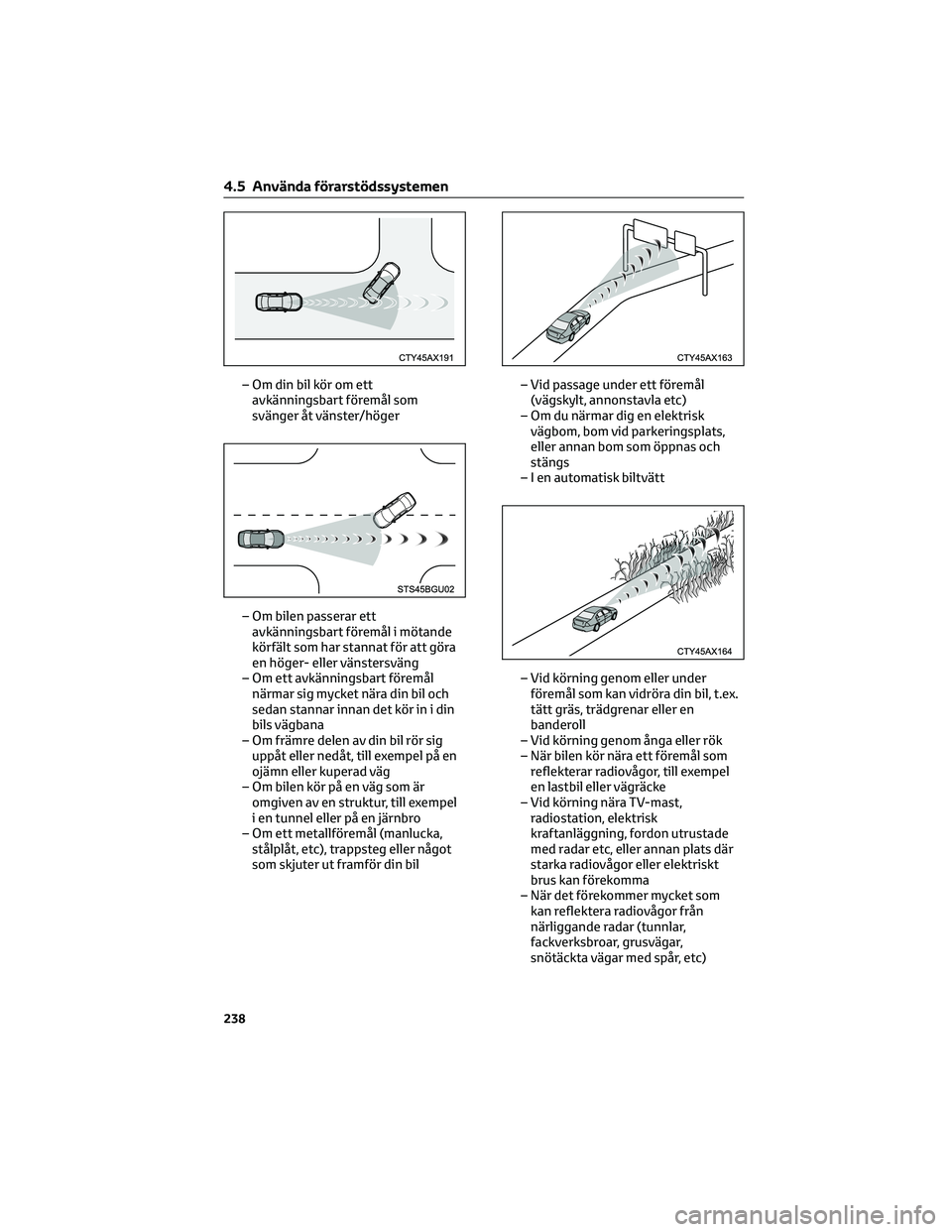

– Om din bil kör om ett
avkänningsbart föremål som
svänger åt vänster/höger
– Om bilen passerar ett
avkänningsbart föremål i mötande
körfält som har stannat för att göra
en höger- eller vänstersväng
– Om ett avkänningsbart föremål
närmar sig mycket nära din bil och
sedan stannar innan det kör in i din
bils vägbana
– Om främre delen av din bil rör sig
uppåt eller nedåt, till exempel på en
ojämn eller kuperad väg
– Om bilen kör på en väg som är
omgiven av en struktur, till exempel
i en tunnel eller på en järnbro
– Om ett metallföremål (manlucka,
stålplåt, etc), trappsteg eller något
som skjuter ut framför din bil– Vid passage under ett föremål
(vägskylt, annonstavla etc)
– Om du närmar dig en elektrisk
vägbom, bom vid parkeringsplats,
eller annan bom som öppnas och
stängs
– I en automatisk biltvätt
– Vid körning genom eller under
föremål som kan vidröra din bil, t.ex.
tätt gräs, trädgrenar eller en
banderoll
– Vid körning genom ånga eller rök
– När bilen kör nära ett föremål som
reflekterar radiovågor, till exempel
en lastbil eller vägräcke
– Vid körning nära TV-mast,
radiostation, elektrisk
kraftanläggning, fordon utrustade
med radar etc, eller annan plats där
starka radiovågor eller elektriskt
brus kan förekomma
– När det förekommer mycket som
kan reflektera radiovågor från
närliggande radar (tunnlar,
fackverksbroar, grusvägar,
snötäckta vägar med spår, etc)
4.5 Använda förarstödssystemen
238
