1772. Combiné d’instruments
2
Combiné d’instruments
C-HR_HV_OM_Europe_OM10721K
■ Réglage de luminosité de l’instrumentation
Vous pouvez régler le niveau de luminosité de l’instrumentation lorsque les feux
arrière sont allumés. Toutefois, il peut arriver que le niveau de luminosité ne soit pas
réglable en conditions de lumière claire (pleine journée, etc.) .
■ Moniteur de facteurs de charge
■ Navigation par guidage fléché (véhicules équipés d’un système de navigation)
L’affichage suivant apparaît à l’écran.
Affichage des forces d’accélération
Indique en temps réel l’état des forces
d’accélération.
L’information de navigation par guidage fléché
n’est affichée que lorsque le système de
navigation fournit effectivement un guidage sur
itinéraire. À l’approche d’un virage, le système
affiche la distance jusqu’au virage et
l’orientation du virage.
Sens du changement de direction
L’image représentée peut être différente
de la véritable intersection.
Distance jusqu’au prochain changement
de direction

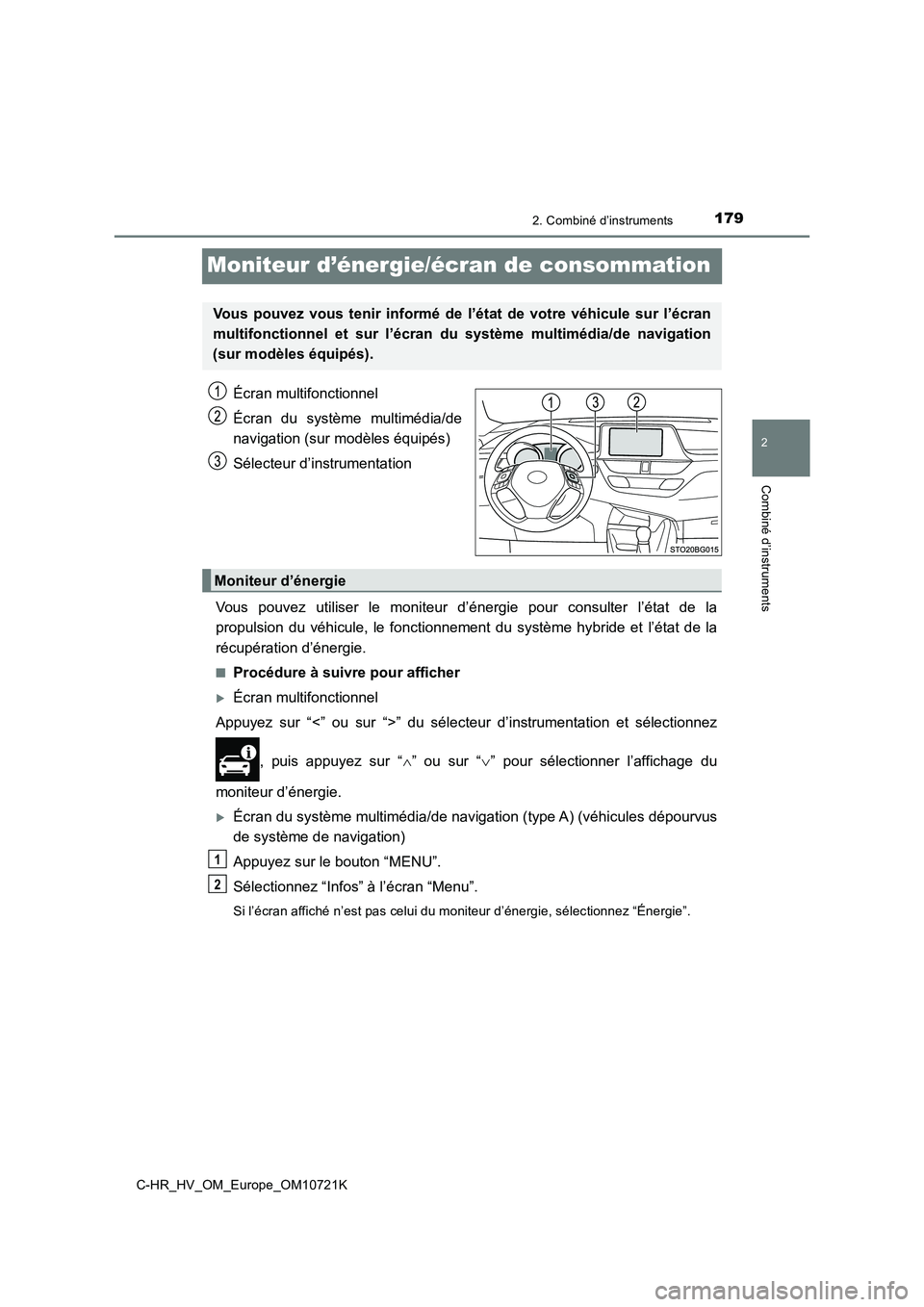

179
2
2. Combiné d’instruments
Combiné d’instruments
C-HR_HV_OM_Europe_OM10721K
Moniteur d’énergie/écran de consommation
Écran multifonctionnel
Écran du système multimédia/de
navigation (sur modèles équipés)
Sélecteur d’instrumentation
Vous pouvez utiliser le moniteur d’énergie pour consulter l’éta t de la
propulsion du véhicule, le fonctionnement du système hybride et l’état de la
récupération d’énergie.
■Procédure à suivre pour afficher
Écran multifonctionnel
Appuyez sur “<” ou sur “>” du sélecteur d’instrumentation et sé lectionnez
, puis appuyez sur “ ” ou sur “” pour sélectionner l’affichage du
moniteur d’énergie.
Écran du système multimédia/de navigation (type A) (véhicules d épourvus
de système de navigation)
Appuyez sur le bouton “MENU”.
Sélectionnez “Infos” à l’écran “Menu”.
Si l’écran affiché n’est pas celui du moniteur d’énergie, sélec tionnez “Énergie”.
Vous pouvez vous tenir informé de l’état de votre véhicule sur l’écran
multifonctionnel et sur l’écran du système multimédia/de navigation
(sur modèles équipés).
Moniteur d’énergie
1
2

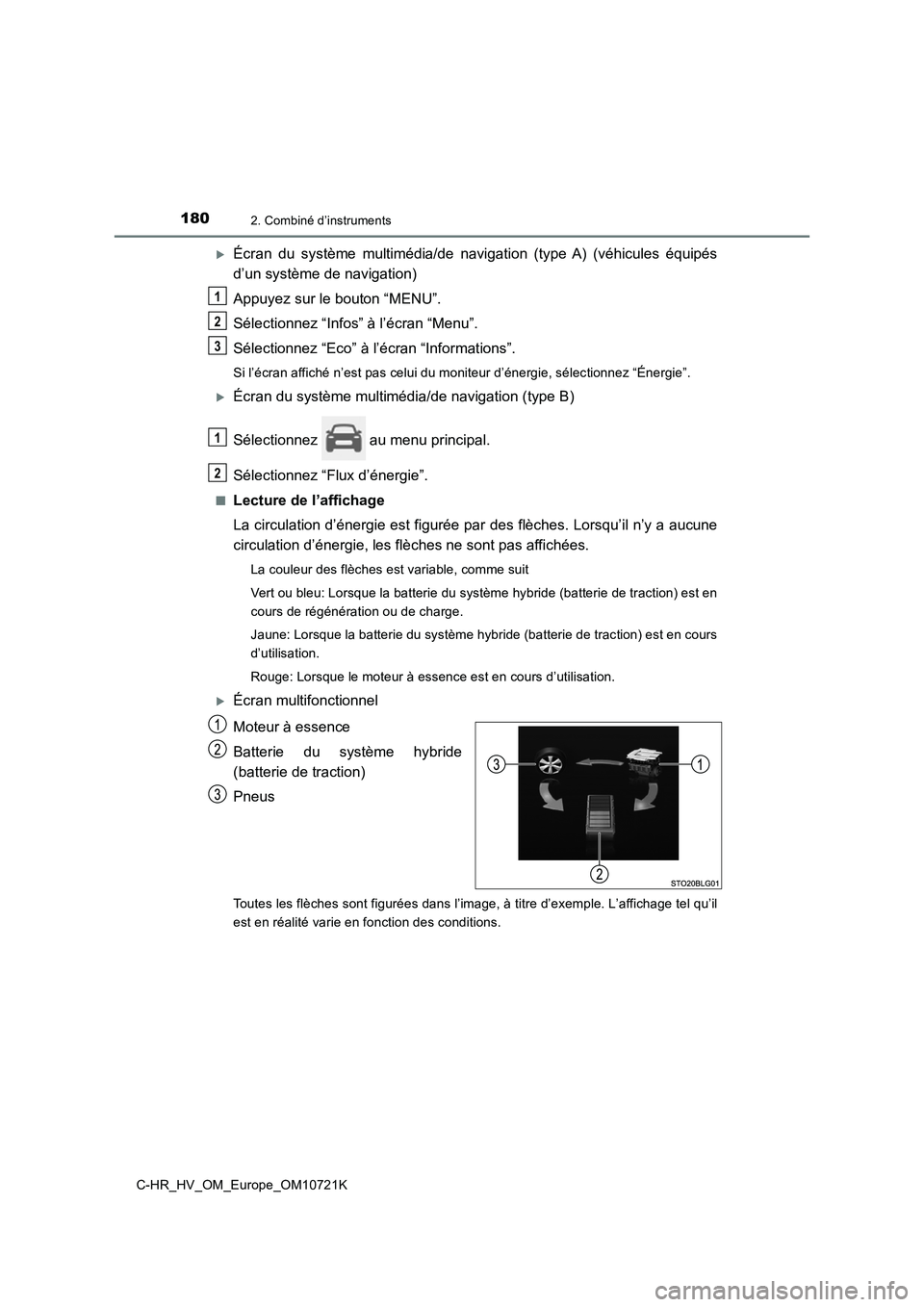

1802. Combiné d’instruments
C-HR_HV_OM_Europe_OM10721K
Écran du système multimédia/de navigation (type A) (véhicules équipés
d’un système de navigation)
Appuyez sur le bouton “MENU”.
Sélectionnez “Infos” à l’écran “Menu”.
Sélectionnez “Eco” à l’écran “Informations”.
Si l’écran affiché n’est pas celui du moniteur d’énergie, sélec tionnez “Énergie”.
Écran du système multimédia/de navigation (type B)
Sélectionnez au menu principal.
Sélectionnez “Flux d’énergie”.
■Lecture de l’affichage
La circulation d’énergie est figurée par des flèches. Lorsqu’il n’y a aucune
circulation d’énergie, les flèches ne sont pas affichées.
La couleur des flèches est variable, comme suit
Vert ou bleu: Lorsque la batterie du système hybride (batterie de traction) est en
cours de régénération ou de charge.
Jaune: Lorsque la batterie du système hybride (batterie de trac tion) est en cours
d’utilisation.
Rouge: Lorsque le moteur à essence est en cours d’utilisation.
Écran multifonctionnel
Moteur à essence
Batterie du système hybride
(batterie de traction)
Pneus
Toutes les flèches sont figurées dans l’image, à titre d’exempl e. L’affichage tel qu’il
est en réalité varie en fonction des conditions.
1
2
3
1
2

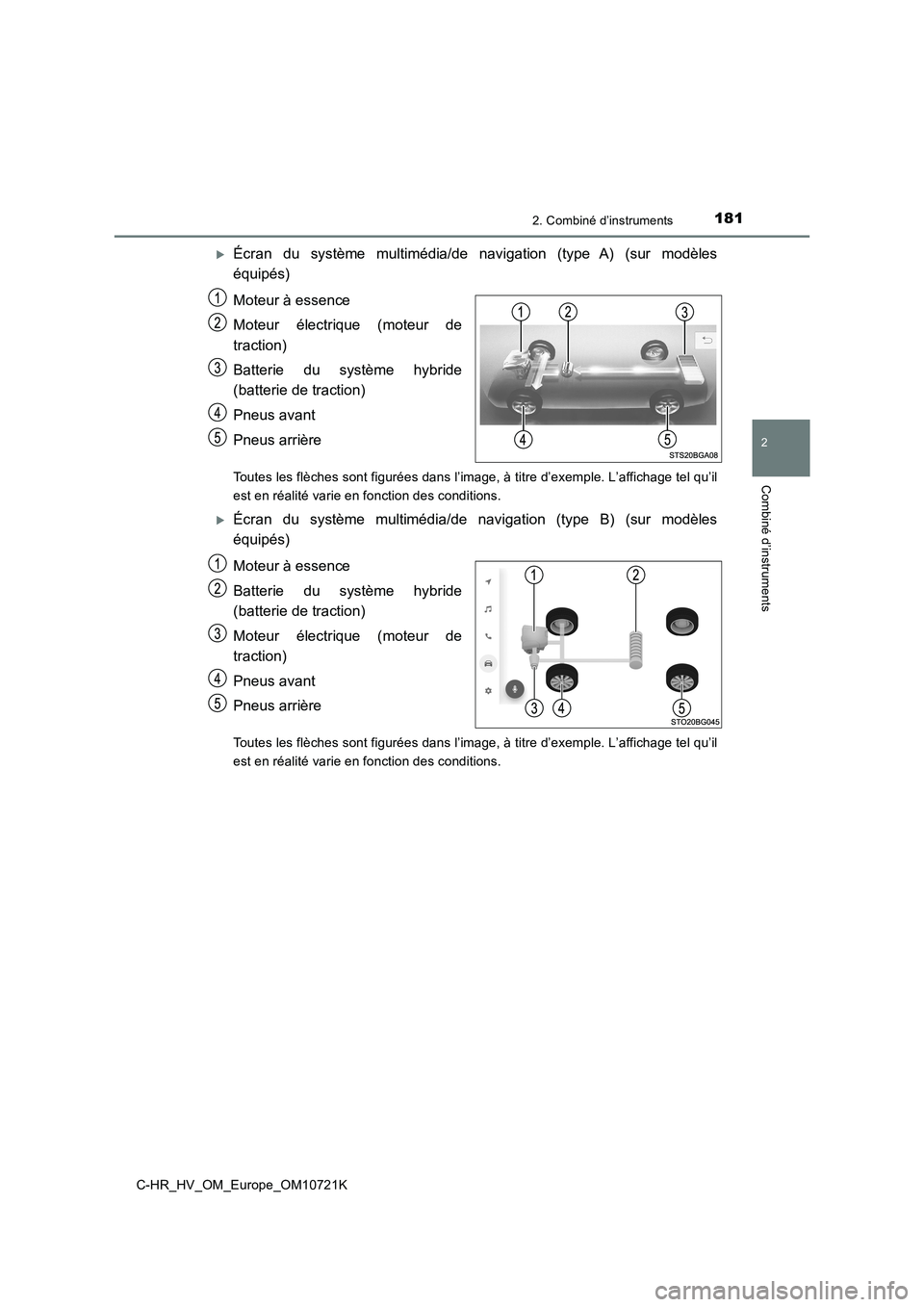

1812. Combiné d’instruments
2
Combiné d’instruments
C-HR_HV_OM_Europe_OM10721K
Écran du système multimédia/de navigation (type A) (sur modèles
équipés)
Moteur à essence
Moteur électrique (moteur de
traction)
Batterie du système hybride
(batterie de traction)
Pneus avant
Pneus arrière
Toutes les flèches sont figurées dans l’image, à titre d’exempl e. L’affichage tel qu’il
est en réalité varie en fonction des conditions.
Écran du système multimédia/de navigation (type B) (sur modèles
équipés)
Moteur à essence
Batterie du système hybride
(batterie de traction)
Moteur électrique (moteur de
traction)
Pneus avant
Pneus arrière
Toutes les flèches sont figurées dans l’image, à titre d’exempl e. L’affichage tel qu’il
est en réalité varie en fonction des conditions.

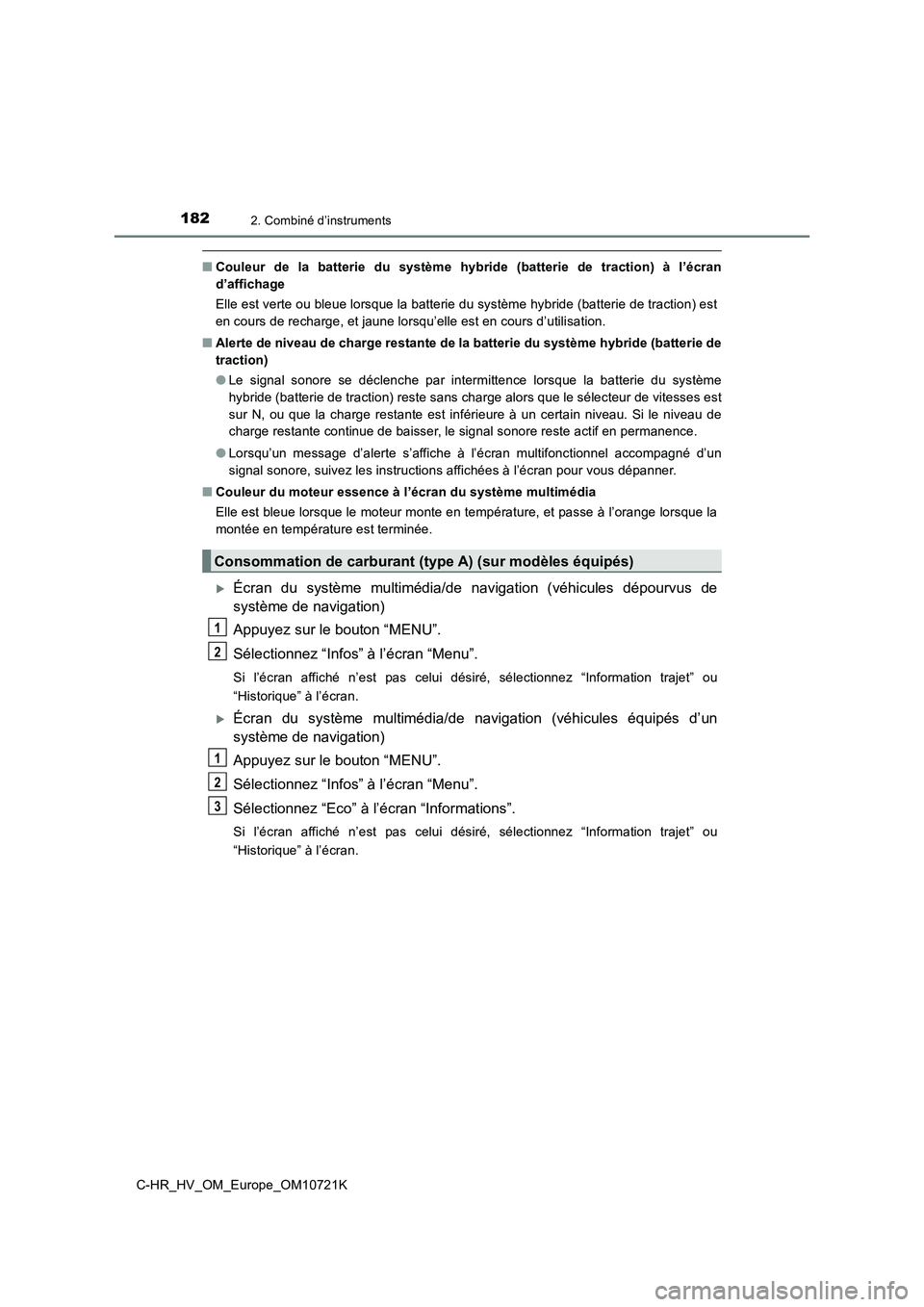

1822. Combiné d’instruments
C-HR_HV_OM_Europe_OM10721K
■Couleur de la batterie du système hybride (batterie de traction) à l’écran
d’affichage
Elle est verte ou bleue lorsque la batterie du système hybride (batterie de traction) est
en cours de recharge, et jaune lorsqu’elle est en cours d’utili sation.
■ Alerte de niveau de charge restante de la batterie du système hybride (batterie de
traction)
● Le signal sonore se déclenche par intermittence lorsque la batterie du système
hybride (batterie de traction) reste sans charge alors que le s électeur de vitesses est
sur N, ou que la charge restante est inférieure à un certain ni veau. Si le niveau de
charge restante continue de baisser, le signal sonore reste act if en permanence.
● Lorsqu’un message d’alerte s’affiche à l’écran multifonctionnel accompagné d’un
signal sonore, suivez les instructions affichées à l’écran pour vous dépanner.
■ Couleur du moteur essence à l’écran du système multimédia
Elle est bleue lorsque le moteur monte en température, et passe à l’orange lorsque la
montée en température est terminée.
Écran du système multimédia/de navigation (véhicules dépourvus de
système de navigation)
Appuyez sur le bouton “MENU”.
Sélectionnez “Infos” à l’écran “Menu”.
Si l’écran affiché n’est pas celui désiré, sélectionnez “Inform ation trajet” ou
“Historique” à l’écran.
Écran du système multimédia/de navigation (véhicules équipés d’ un
système de navigation)
Appuyez sur le bouton “MENU”.
Sélectionnez “Infos” à l’écran “Menu”.
Sélectionnez “Eco” à l’écran “Informations”.
Si l’écran affiché n’est pas celui désiré, sélectionnez “Inform ation trajet” ou
“Historique” à l’écran.
Consommation de carburant (type A) (sur modèles équipés)
1
2
1
2
3

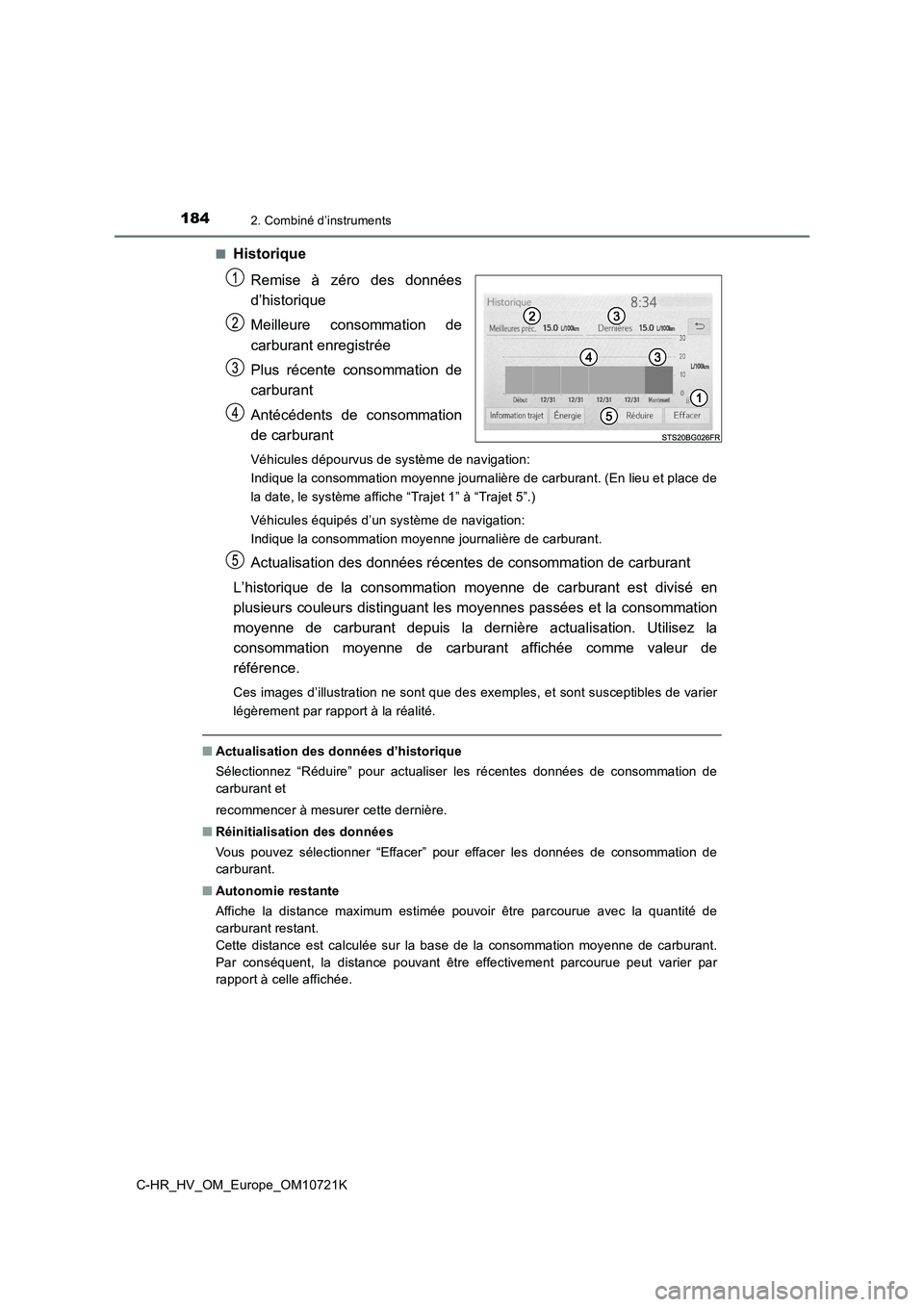

1842. Combiné d’instruments
C-HR_HV_OM_Europe_OM10721K
■Historique
Remise à zéro des données
d’historique
Meilleure consommation de
carburant enregistrée
Plus récente consommation de
carburant
Antécédents de consommation
de carburant
Véhicules dépourvus de système de navigation:
Indique la consommation moyenne journalière de carburant. (En l ieu et place de
la date, le système affiche “Trajet 1” à “Trajet 5”.)
Véhicules équipés d’un système de navigation:
Indique la consommation moyenne journalière de carburant.
Actualisation des données récentes de consommation de carburant
L’historique de la consommation moyenne de carburant est divisé en
plusieurs couleurs distinguant les moyennes passées et la conso mmation
moyenne de carburant depuis la dernière actualisation. Utilisez la
consommation moyenne de carburant affichée comme valeur de
référence.
Ces images d’illustration ne sont que des exemples, et sont sus ceptibles de varier
légèrement par rapport à la réalité.
■ Actualisation des données d’historique
Sélectionnez “Réduire” pour actualiser les récentes données de consommation de
carburant et
recommencer à mesurer cette dernière.
■ Réinitialisation des données
Vous pouvez sélectionner “Effacer” pour effacer les données de consommation de
carburant.
■ Autonomie restante
Affiche la distance maximum estimée pouvoir être parcourue avec la quantité de
carburant restant.
Cette distance est calculée sur la base de la consommation moye nne de carburant.
Par conséquent, la distance pouvant être effectivement parcouru e peut varier par
rapport à celle affichée.

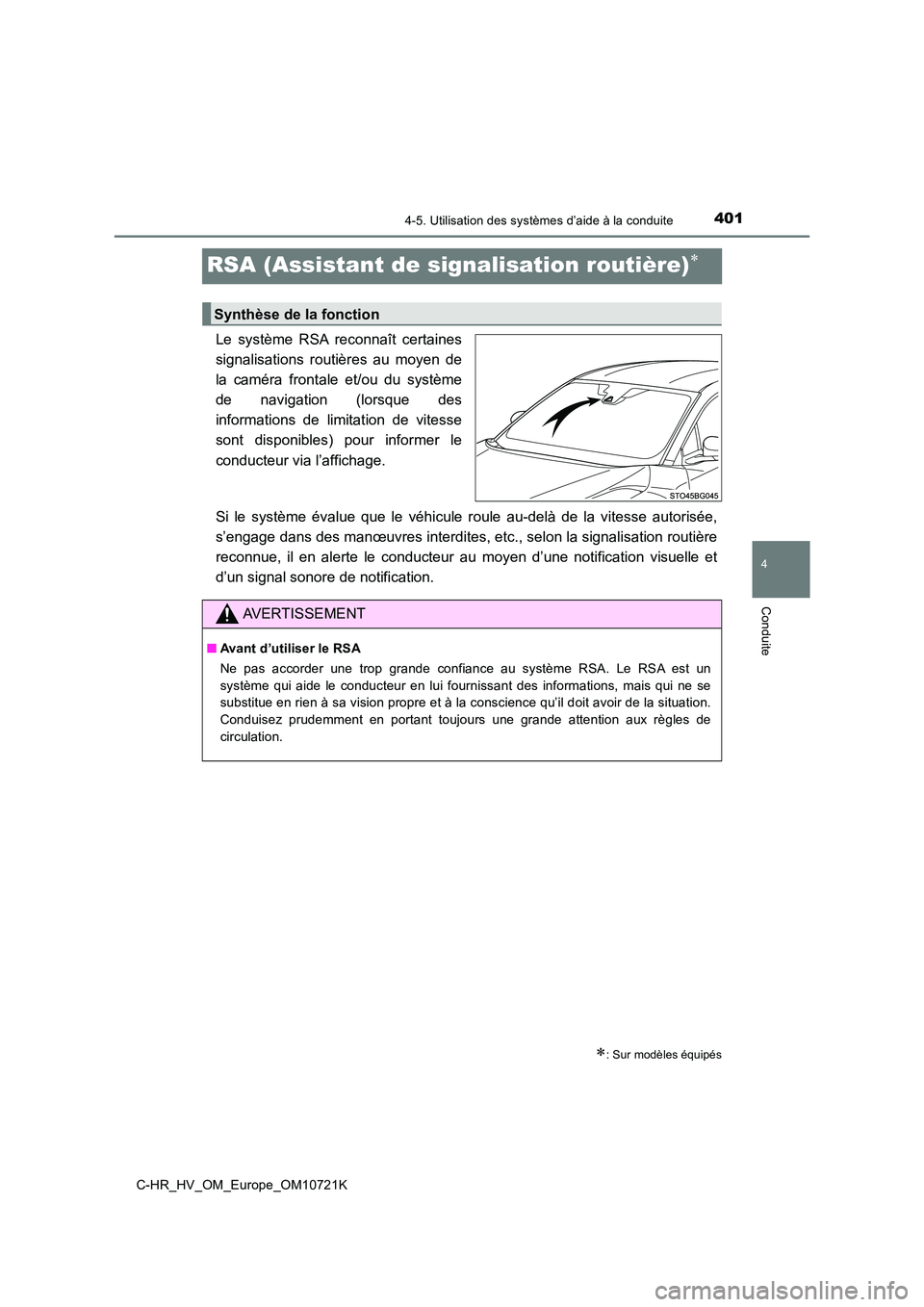

401
4
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
C-HR_HV_OM_Europe_OM10721K
RSA (Assistant de signalisation routière)
Le système RSA reconnaît certaines
signalisations routières au moyen de
la caméra frontale et/ou du système
de navigation (lorsque des
informations de limitation de vitesse
sont disponibles) pour informer le
conducteur via l’affichage.
Si le système évalue que le véhicule roule au-delà de la vitess e autorisée,
s’engage dans des manœuvres interdites, etc., selon la signalis ation routière
reconnue, il en alerte le conducteur au moyen d’une notificatio n visuelle et
d’un signal sonore de notification.
: Sur modèles équipés
Synthèse de la fonction
AVERTISSEMENT
■ Avant d’utiliser le RSA
Ne pas accorder une trop grande confiance au système RSA. Le RS A est un
système qui aide le conducteur en lui fournissant des informati ons, mais qui ne se
substitue en rien à sa vision propre et à la conscience qu’il d oit avoir de la situation.
Conduisez prudemment en portant toujours une grande attention a ux règles de
circulation.

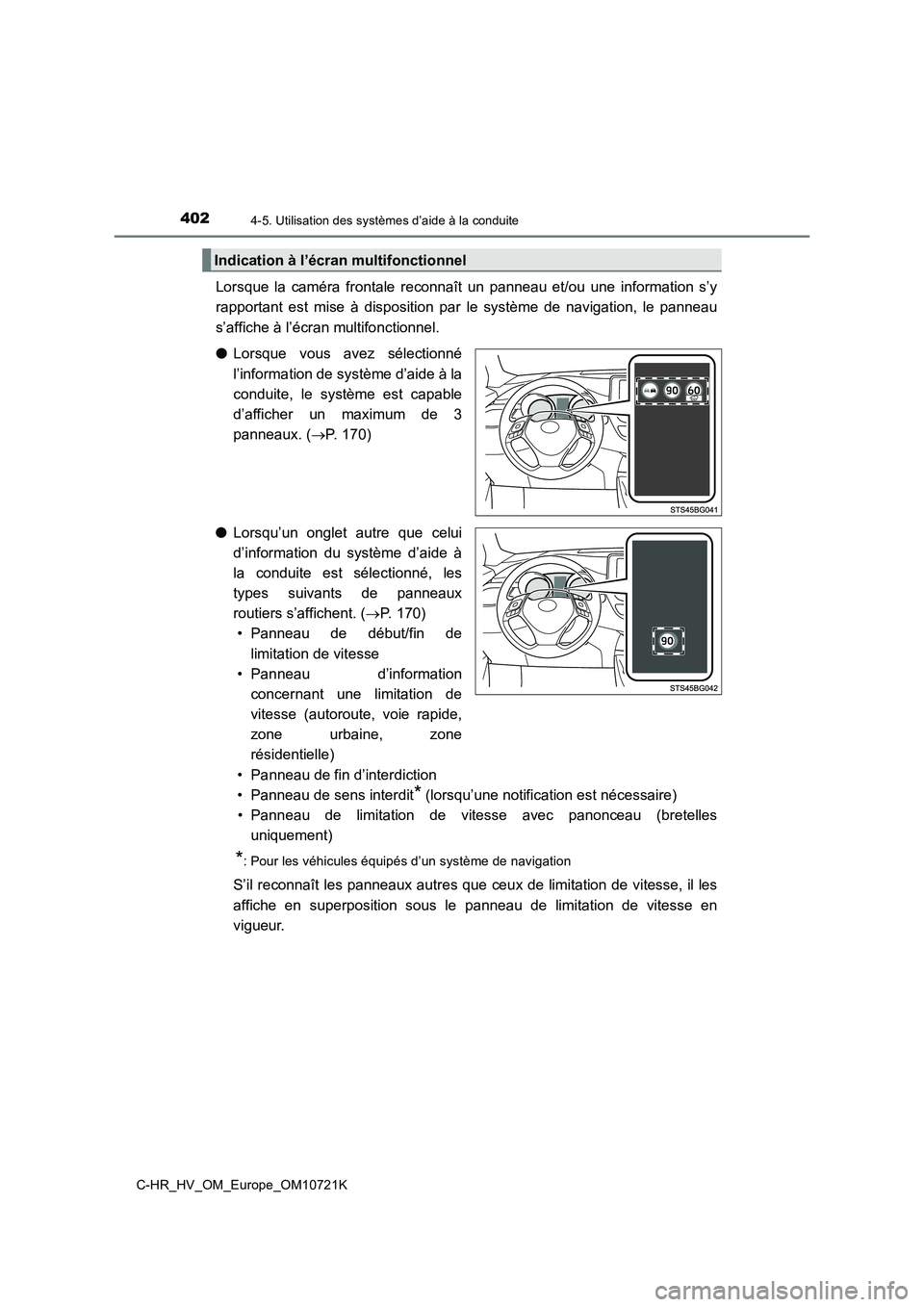

4024-5. Utilisation des systèmes d’aide à la conduite
C-HR_HV_OM_Europe_OM10721K
Lorsque la caméra frontale reconnaît un panneau et/ou une information s’y
rapportant est mise à disposition par le système de navigation, le panneau
s’affiche à l’écran multifonctionnel.
● Lorsque vous avez sélectionné
l’information de système d’aide à la
conduite, le système est capable
d’afficher un maximum de 3
panneaux. ( P. 170)
● Lorsqu’un onglet autre que celui
d’information du système d’aide à
la conduite est sélectionné, les
types suivants de panneaux
routiers s’affichent. ( P. 170)
• Panneau de début/fin de
limitation de vitesse
• Panneau d’information
concernant une limitation de
vitesse (autoroute, voie rapide,
zone urbaine, zone
résidentielle)
• Panneau de fin d’interdiction
• Panneau de sens interdit* (lorsqu’une notification est nécessaire)
• Panneau de limitation de vitesse avec panonceau (bretelles
uniquement)
*: Pour les véhicules équipés d’un système de navigation
S’il reconnaît les panneaux autres que ceux de limitation de vi tesse, il les
affiche en superposition sous le panneau de limitation de vites se en
vigueur.
Indication à l’écran multifonctionnel

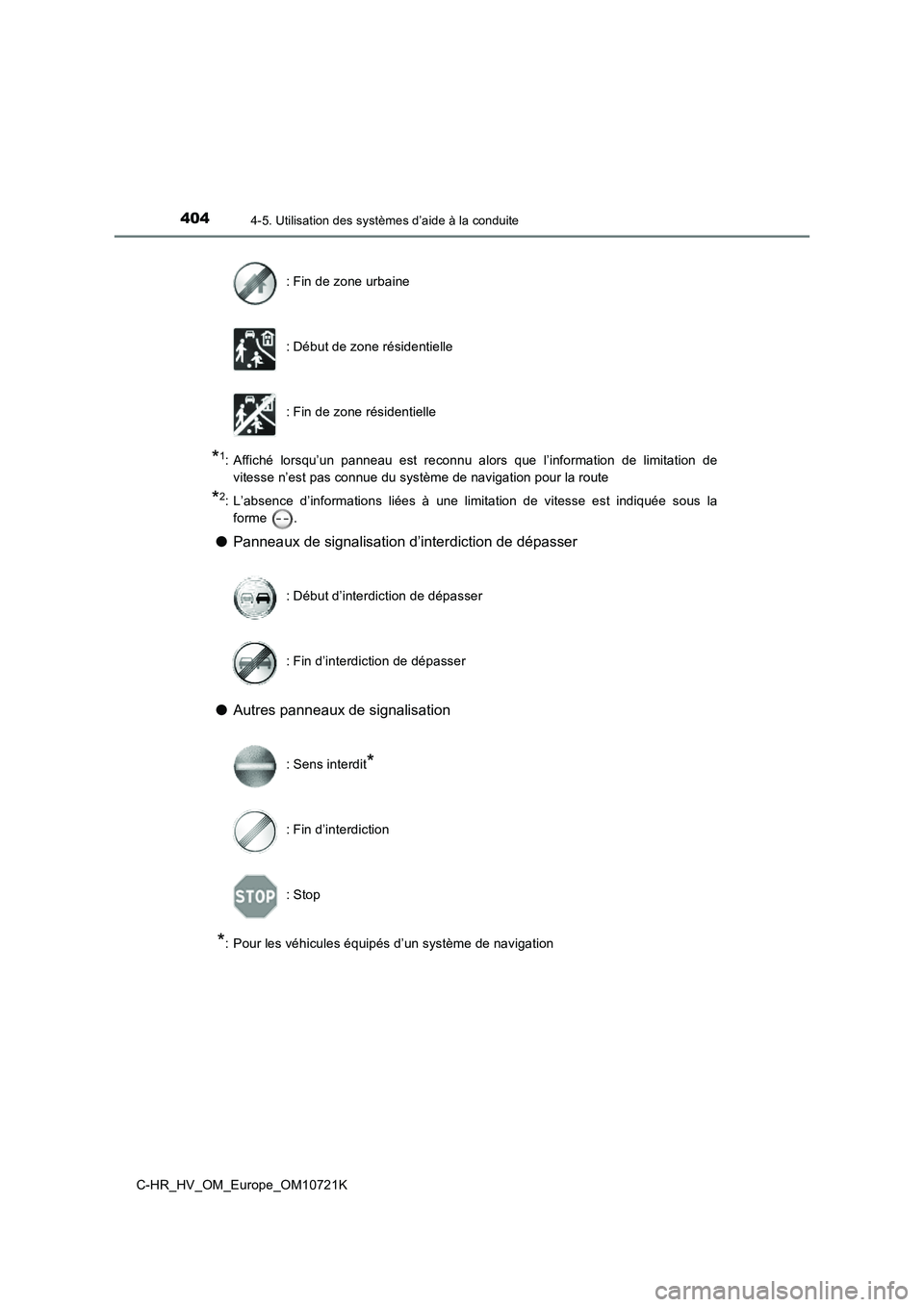

4044-5. Utilisation des systèmes d’aide à la conduite
C-HR_HV_OM_Europe_OM10721K
*1: Affiché lorsqu’un panneau est reconnu alors que l’information de limitation de
vitesse n’est pas connue du système de navigation pour la route
*2: L’absence d’informations liées à une limitation de vitesse est indiquée sous la
forme .
● Panneaux de signalisation d’interdiction de dépasser
● Autres panneaux de signalisation
*: Pour les véhicules équipés d’un système de navigation
: Fin de zone urbaine
: Début de zone résidentielle
: Fin de zone résidentielle
: Début d’interdiction de dépasser
: Fin d’interdiction de dépasser
: Sens interdit*
: Fin d’interdiction
: Stop

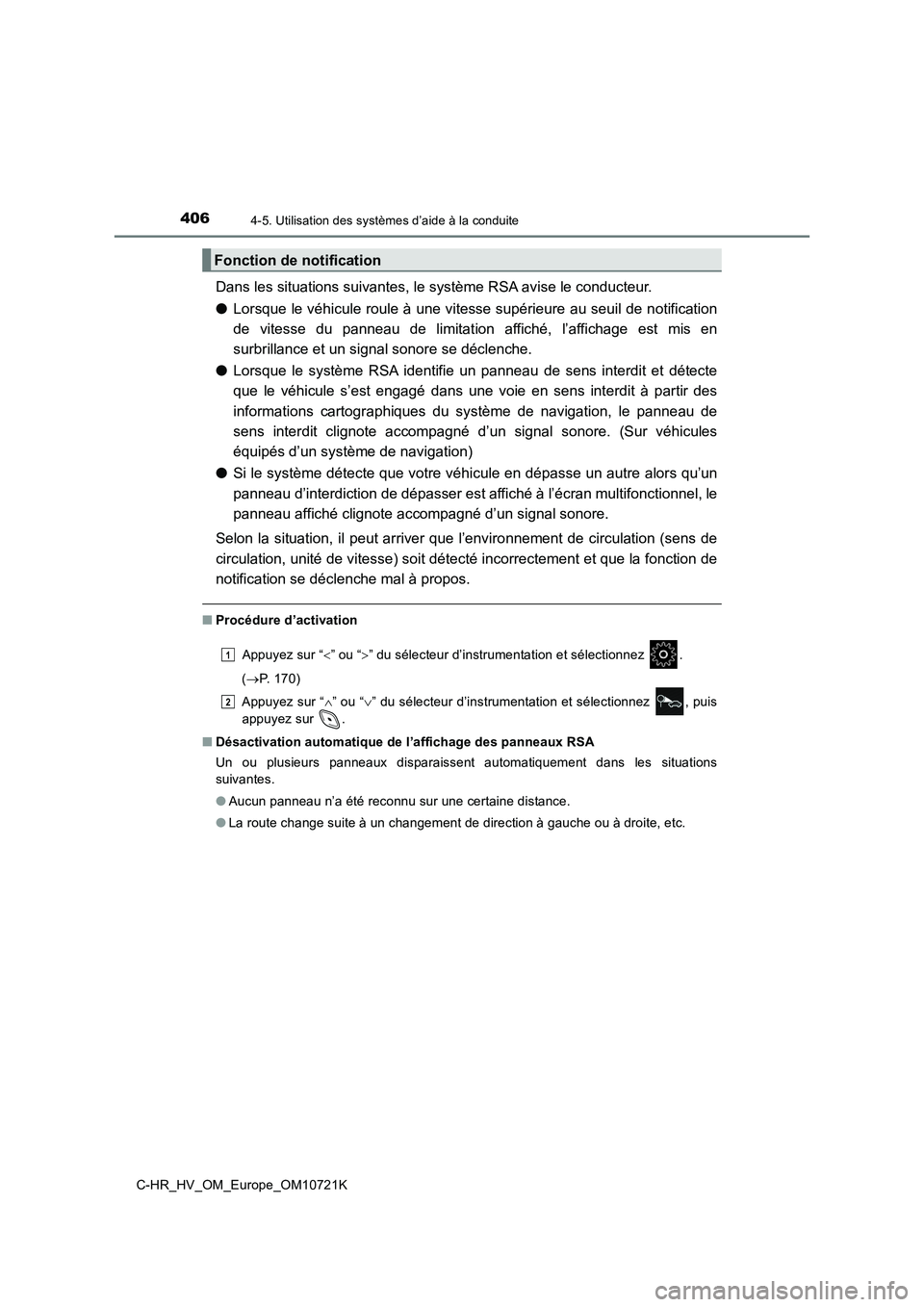

4064-5. Utilisation des systèmes d’aide à la conduite
C-HR_HV_OM_Europe_OM10721K
Dans les situations suivantes, le système RSA avise le conducteur.
● Lorsque le véhicule roule à une vitesse supérieure au seuil de notification
de vitesse du panneau de limitation affiché, l’affichage est mi s en
surbrillance et un signal sonore se déclenche.
● Lorsque le système RSA identifie un panneau de sens interdit et détecte
que le véhicule s’est engagé dans une voie en sens interdit à p artir des
informations cartographiques du système de navigation, le panne au de
sens interdit clignote accompagné d’un signal sonore. (Sur véhi cules
équipés d’un système de navigation)
● Si le système détecte que votre véhicule en dépasse un autre alors qu’un
panneau d’interdiction de dépasser est affiché à l’écran multif onctionnel, le
panneau affiché clignote accompagné d’un signal sonore.
Selon la situation, il peut arriver que l’environnement de circ ulation (sens de
circulation, unité de vitesse) soit détecté incorrectement et q ue la fonction de
notification se déclenche mal à propos.
■ Procédure d’activation
Appuyez sur “ ” ou “” du sélecteur d’instrumentation et sélectionnez .
( P. 170)
Appuyez sur “ ” ou “” du sélecteur d’instrumentation et sélectionnez , puis
appuyez sur .
■ Désactivation automatique de l’affichage des panneaux RSA
Un ou plusieurs panneaux disparaissent automatiquement dans les situations
suivantes.
● Aucun panneau n’a été reconnu sur une certaine distance.
● La route change suite à un changement de direction à gauche ou à droite, etc.
Fonction de notification
1
2
