TOYOTA C-HR 2022 Návod na použití (in Czech)

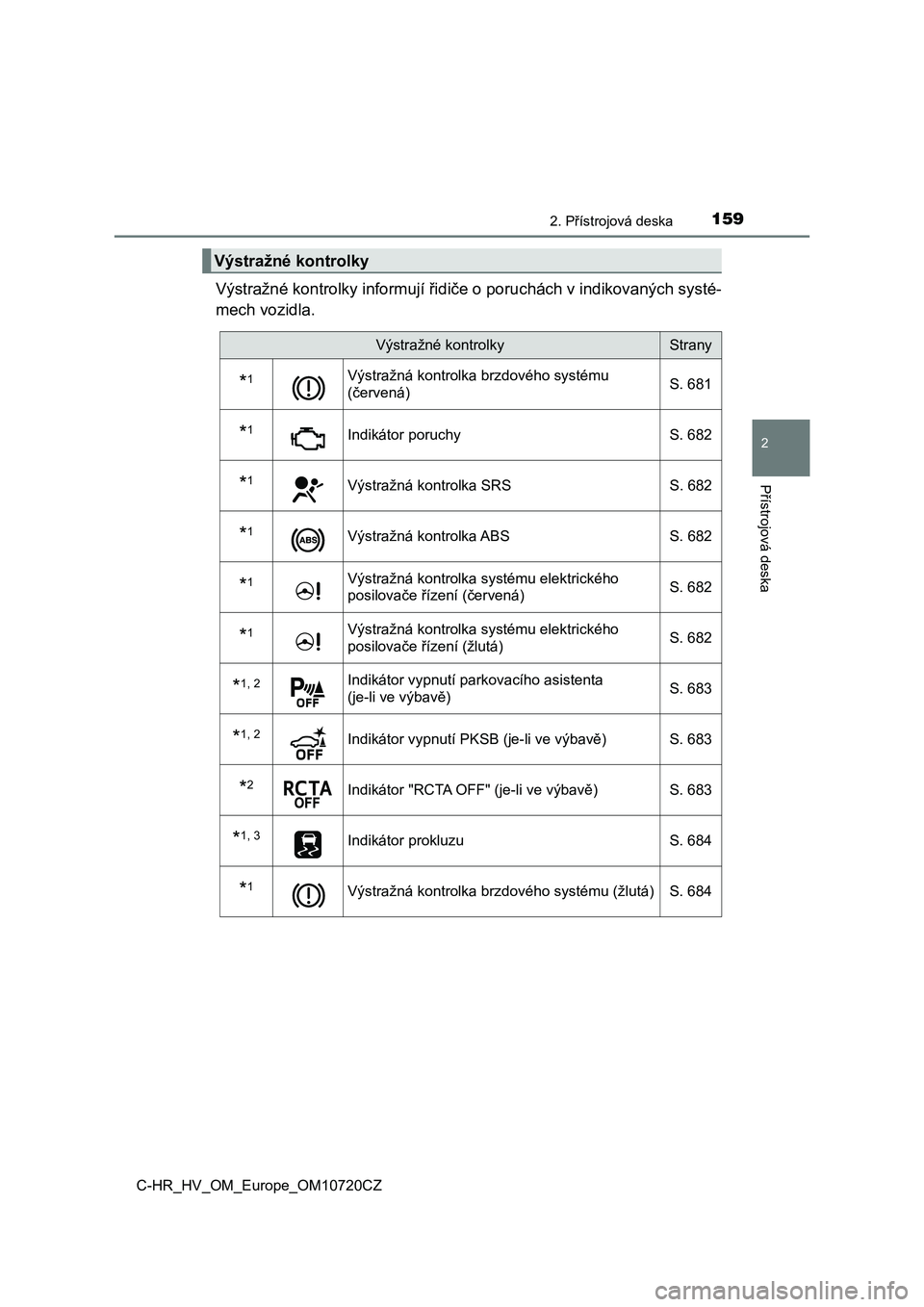

1592. Přístrojová deska
2
Přístrojová deska
C-HR_HV_OM_Europe_OM10720CZ
Výstražné kontrolky informují řidiče o poruchách v indikovaných systé-
mech vozidla.
Výstražné kontrolky
Výstražné kontrolkyStrany
*1Výstražná kontrolka brzdového systému
(červená) S. 681
*1Indikátor poruchy S. 682
*1Výstražná kontrolka SRS S. 682
*1Výstražná kontrolka ABS S. 682
*1Výstražná kontrolka systému elektrického
posilovače řízení (červená) S. 682
*1Výstražná kontrolka systému elektrického
posilovače řízení (žlutá) S. 682
*1, 2Indikátor vypnutí parkovacího asistenta
(je-li ve výbavě) S. 683
*1, 2Indikátor vypnutí PKSB (je-li ve výbavě) S. 683
*2Indikátor "RCTA OFF" (je-li ve výbavě) S. 683
*1, 3Indikátor prokluzu S. 684
*1Výstražná kontrolka brzdového systému (žlutá) S. 684

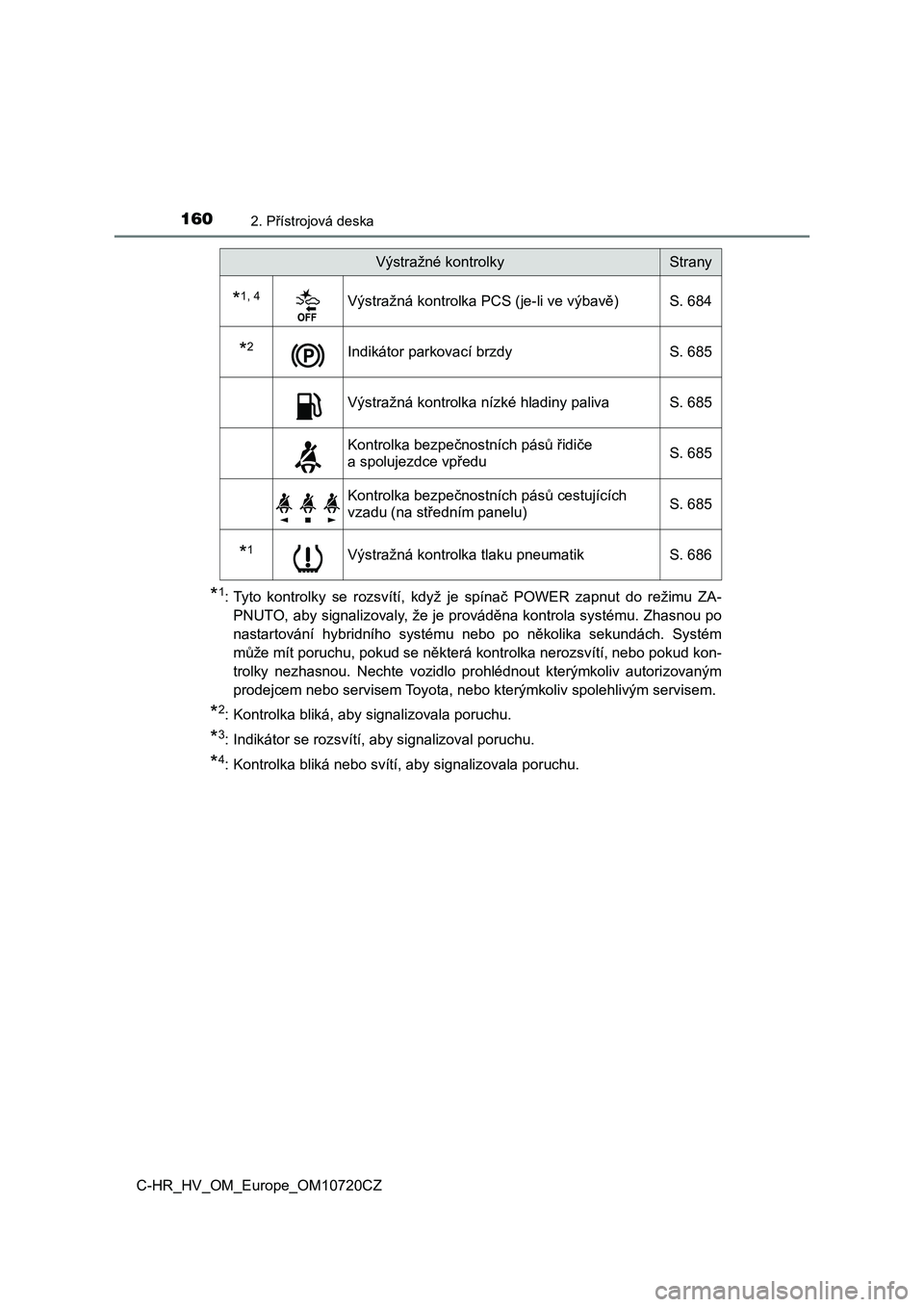

1602. Přístrojová deska
C-HR_HV_OM_Europe_OM10720CZ
*1: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zha snou po
nastartování hybridního systému nebo po několika sekundách. Sys tém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo p okud kon-
trolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv autori zovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým se rvisem.
*2: Kontrolka bliká, aby signalizovala poruchu.
*3: Indikátor se rozsvítí, aby signalizoval poruchu.
*4: Kontrolka bliká nebo svítí, aby signalizovala poruchu.
*1, 4Výstražná kontrolka PCS (je-li ve výbavě) S. 684
*2Indikátor parkovací brzdy S. 685
Výstražná kontrolka nízké hladiny paliva S. 685
Kontrolka bezpečnostních pásů řidiče
a spolujezdce vpředu S. 685
Kontrolka bezpečnostních pásů cestujících
vzadu (na středním panelu) S. 685
*1Výstražná kontrolka tlaku pneumatik S. 686
Výstražné kontrolkyStrany

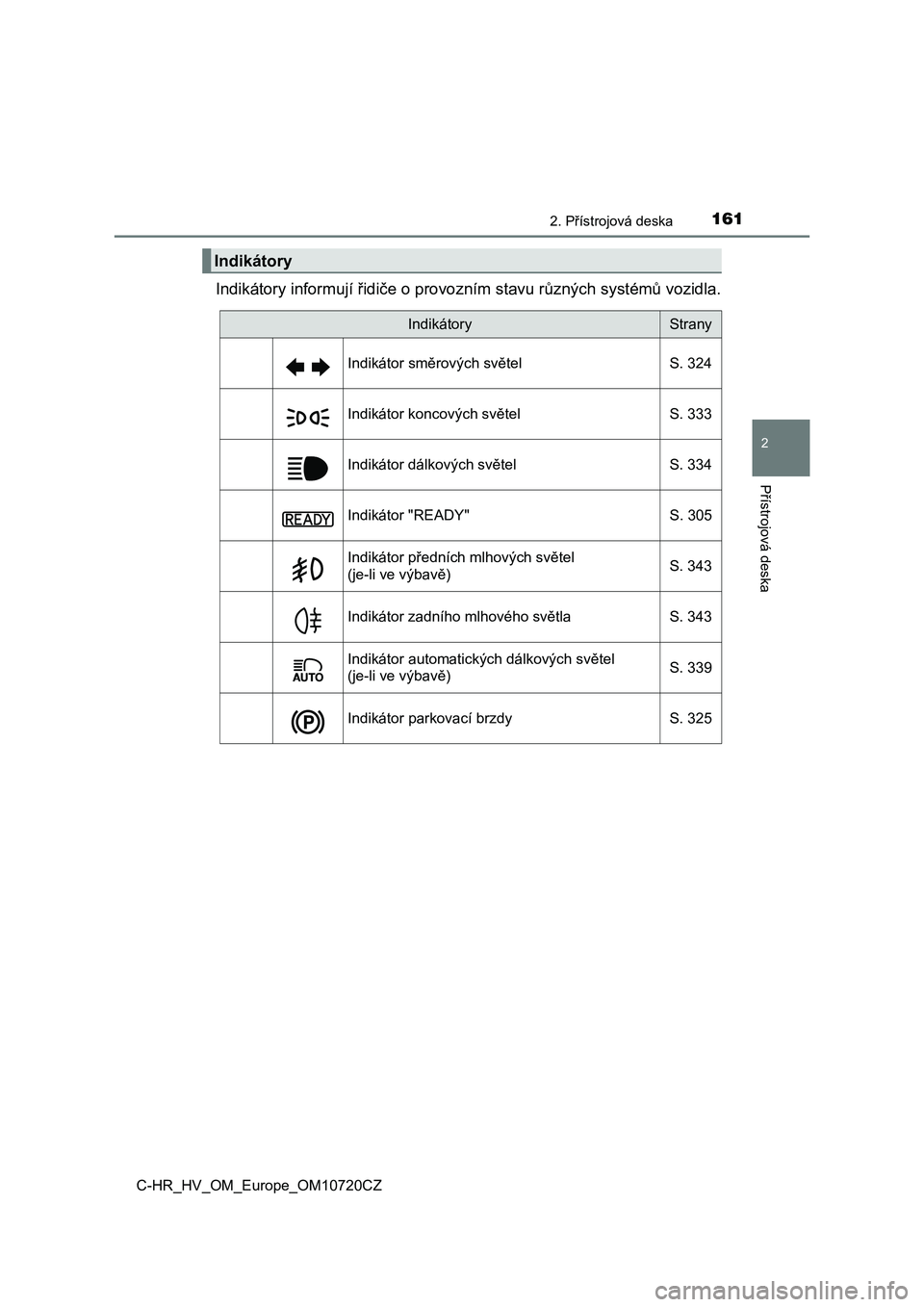

1612. Přístrojová deska
2
Přístrojová deska
C-HR_HV_OM_Europe_OM10720CZ
Indikátory informují řidiče o provozním stavu různých systémů vozidla.
Indikátory
IndikátoryStrany
Indikátor směrových světel S. 324
Indikátor koncových světel S. 333
Indikátor dálkových světel S. 334
Indikátor "READY" S. 305
Indikátor předních mlhových světel
(je-li ve výbavě) S. 343
Indikátor zadního mlhového světla S. 343
Indikátor automatických dálkových světel
(je-li ve výbavě) S. 339
Indikátor parkovací brzdy S. 325

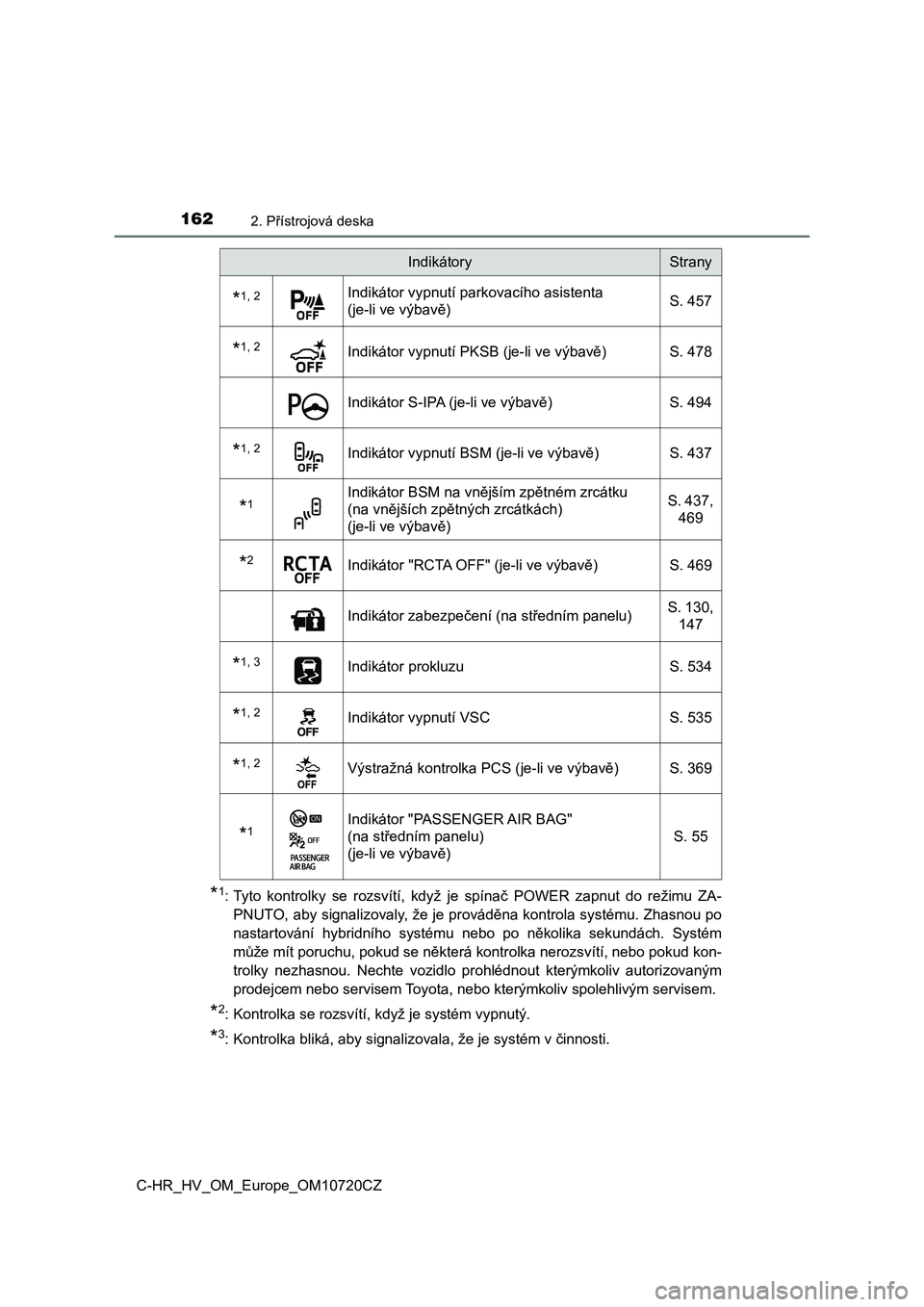

1622. Přístrojová deska
C-HR_HV_OM_Europe_OM10720CZ
*1: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zha snou po
nastartování hybridního systému nebo po několika sekundách. Sys tém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo p okud kon-
trolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv autori zovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým se rvisem.
*2: Kontrolka se rozsvítí, když je systém vypnutý.
*3: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*1, 2Indikátor vypnutí parkovacího asistenta
(je-li ve výbavě) S. 457
*1, 2Indikátor vypnutí PKSB (je-li ve výbavě) S. 478
Indikátor S-IPA (je-li ve výbavě) S. 494
*1, 2Indikátor vypnutí BSM (je-li ve výbavě) S. 437
*1Indikátor BSM na vnějším zpětném zrcátku
(na vnějších zpětných zrcátkách)
(je-li ve výbavě)
S. 437,
469
*2Indikátor "RCTA OFF" (je-li ve výbavě) S. 469
Indikátor zabezpečení (na středním panelu) S. 130,
147
*1, 3Indikátor prokluzu S. 534
*1, 2Indikátor vypnutí VSC S. 535
*1, 2Výstražná kontrolka PCS (je-li ve výbavě) S. 369
*1Indikátor "PASSENGER AIR BAG"
(na středním panelu)
(je-li ve výbavě)
S. 55
IndikátoryStrany

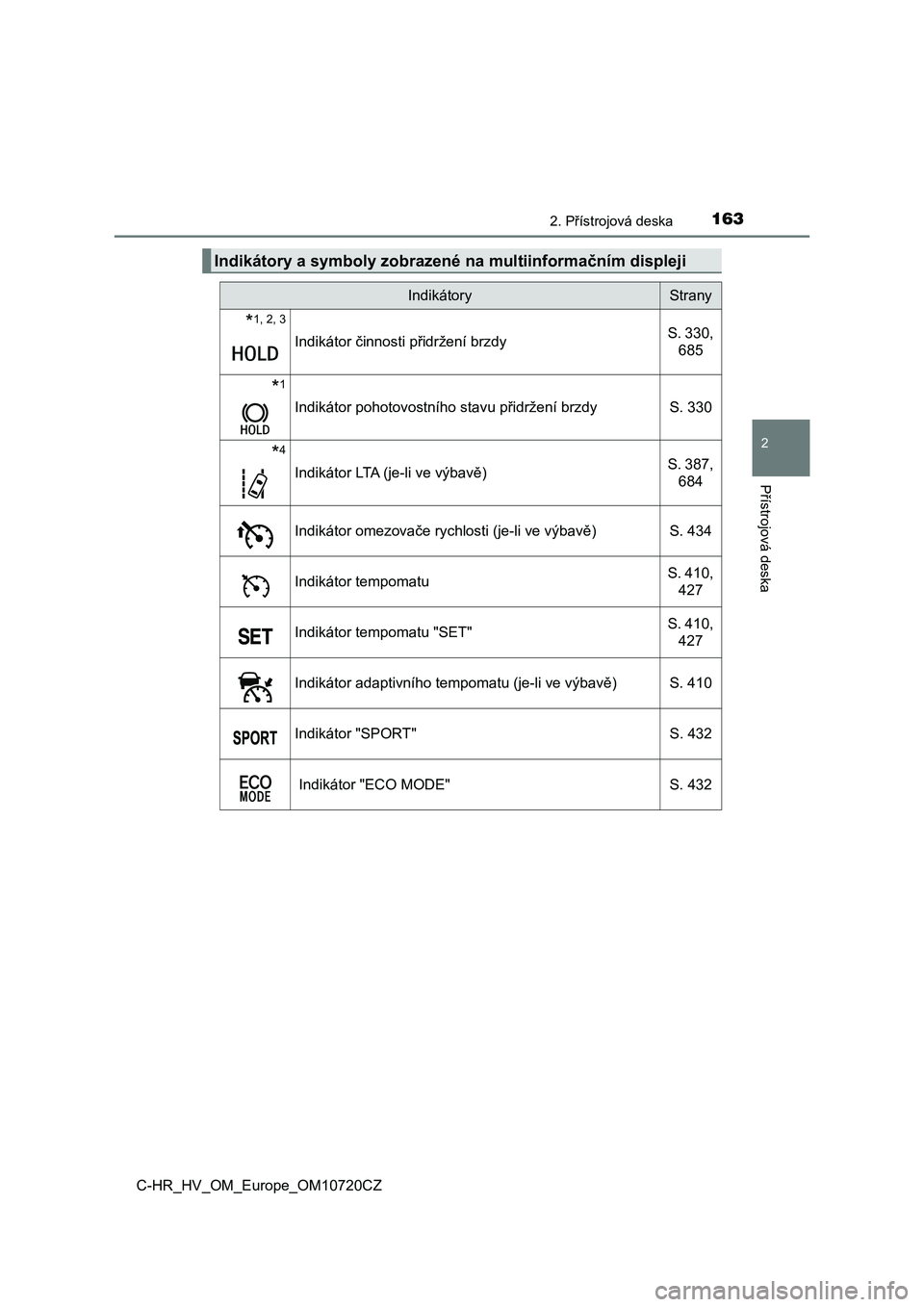

1632. Přístrojová deska
2
Přístrojová deska
C-HR_HV_OM_Europe_OM10720CZ
Indikátory a symboly zobrazené na multiinformačním displeji
IndikátoryStrany
*1, 2, 3
Indikátor činnosti přidržení brzdy S. 330,
685
*1
Indikátor pohotovostního stavu přidržení brzdy S. 330
*4
Indikátor LTA (je-li ve výbavě) S. 387,
684
Indikátor omezovače rychlosti (je-li ve výbavě) S. 434
Indikátor tempomatu S. 410,
427
Indikátor tempomatu "SET" S. 410,
427
Indikátor adaptivního tempomatu (je-li ve výbavě) S. 410
Indikátor "SPORT" S. 432
Indikátor "ECO MODE" S. 432

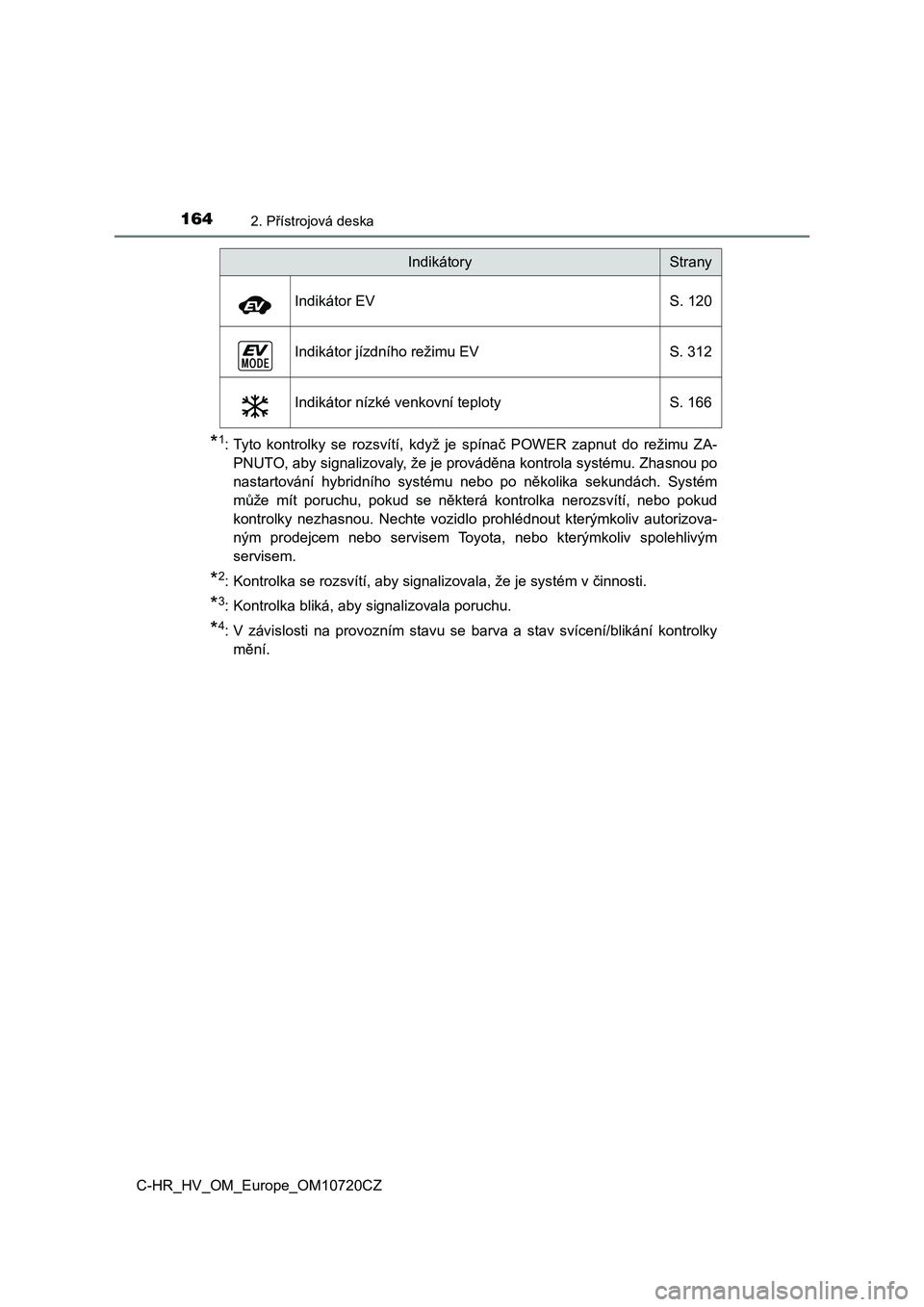

1642. Přístrojová deska
C-HR_HV_OM_Europe_OM10720CZ
*1: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zha snou po
nastartování hybridního systému nebo po několika sekundách. Sys tém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo p okud
kontrolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv aut orizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivý m
servisem.
*2: Kontrolka se rozsvítí, aby signalizovala, že je systém v činno sti.
*3: Kontrolka bliká, aby signalizovala poruchu.
*4: V závislosti na provozním stavu se barva a stav svícení/blikání kontrolky
mění.
Indikátor EV S. 120
Indikátor jízdního režimu EV S. 312
Indikátor nízké venkovní teploty S. 166
IndikátoryStrany

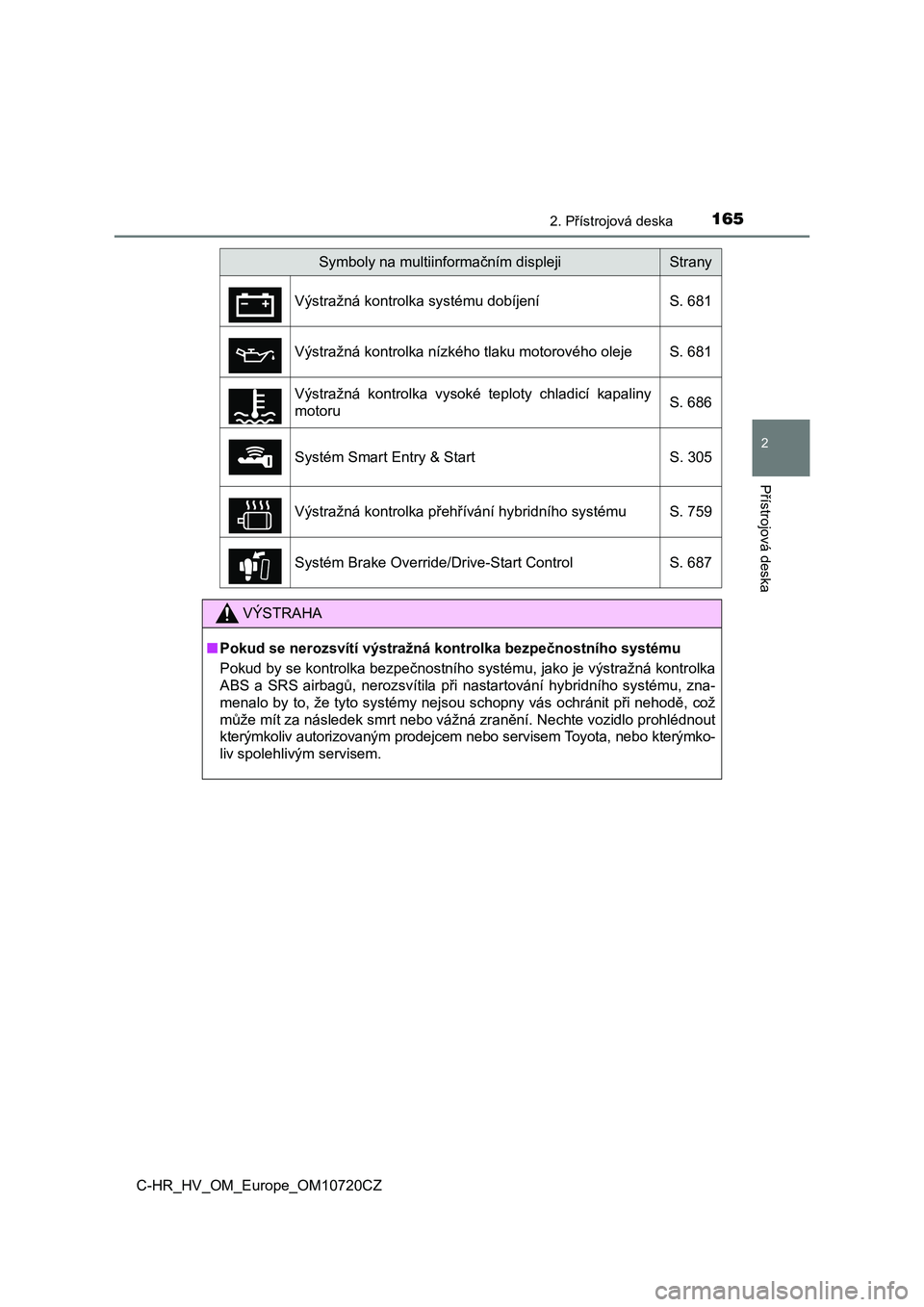

1652. Přístrojová deska
2
Přístrojová deska
C-HR_HV_OM_Europe_OM10720CZ
Symboly na multiinformačním displejiStrany
Výstražná kontrolka systému dobíjení S. 681
Výstražná kontrolka nízkého tlaku motorového oleje S. 681
Výstražná kontrolka vysoké teploty chladicí kapaliny
motoru S. 686
Systém Smart Entry & Start S. 305
Výstražná kontrolka přehřívání hybridního systému S. 759
Systém Brake Override/Drive-Start Control S. 687
VÝSTRAHA
■ Pokud se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolka bezpečnostního systému, jako je výstražná kontrolka
ABS a SRS airbagů, nerozsvítila při nastartování hybridního sys tému, zna-
menalo by to, že tyto systémy nejsou schopny vás ochránit při n ehodě, což
může mít za následek smrt nebo vážná zranění. Nechte vozidlo pr ohlédnout
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmko-
liv spolehlivým servisem.

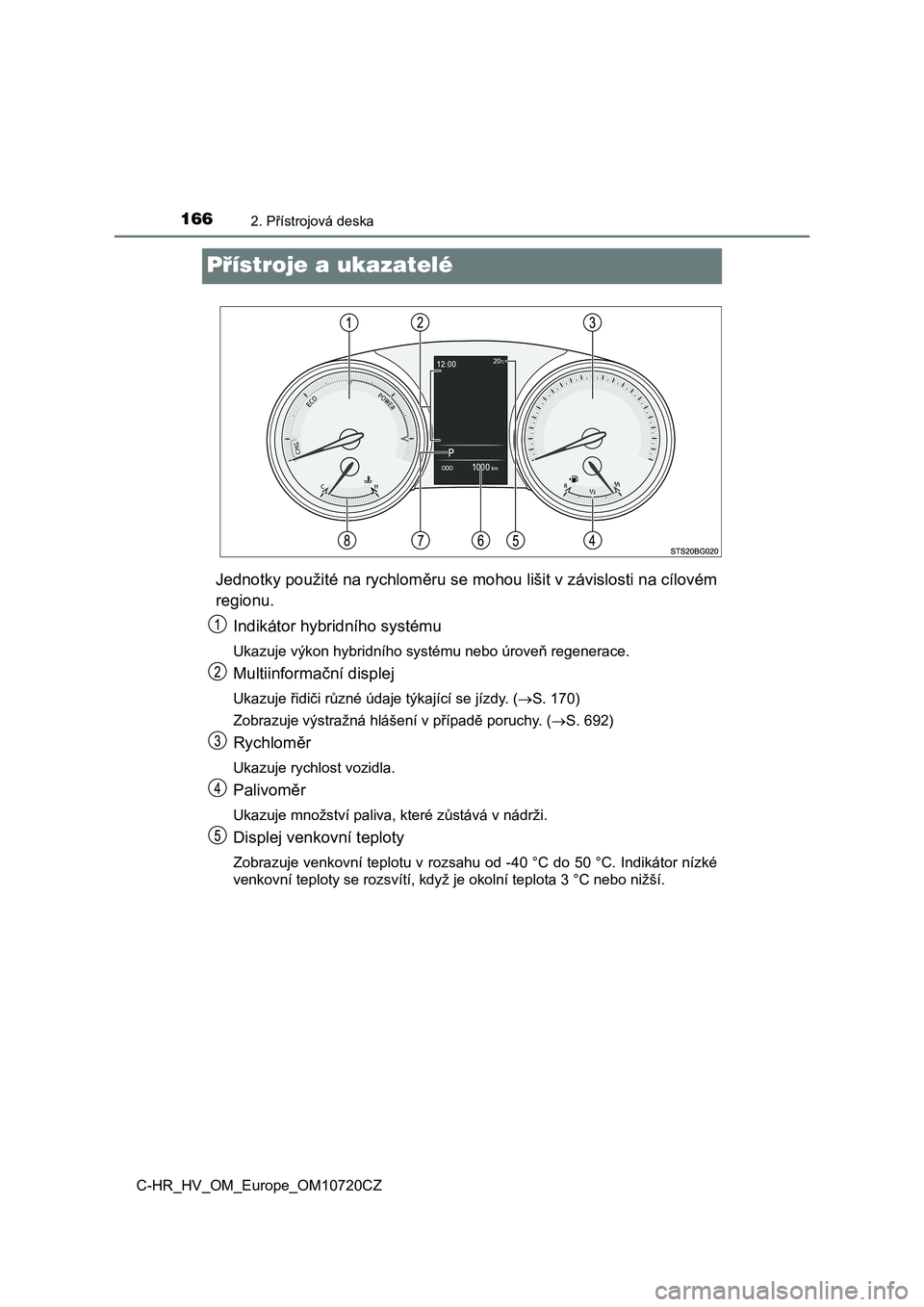

1662. Přístrojová deska
C-HR_HV_OM_Europe_OM10720CZ
Přístroje a ukazatelé
Jednotky použité na rychloměru se mohou lišit v závislosti na cílovém
regionu.
Indikátor hybridního systému
Ukazuje výkon hybridního systému nebo úroveň regenerace.
Multiinformační displej
Ukazuje řidiči různé údaje týkající se jízdy. ( S. 170)
Zobrazuje výstražná hlášení v případě poruchy. ( S. 692)
Rychloměr
Ukazuje rychlost vozidla.
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži.
Displej venkovní teploty
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C. Indikátor nízké
venkovní teploty se rozsvítí, když je okolní teplota 3 °C nebo n ižší.

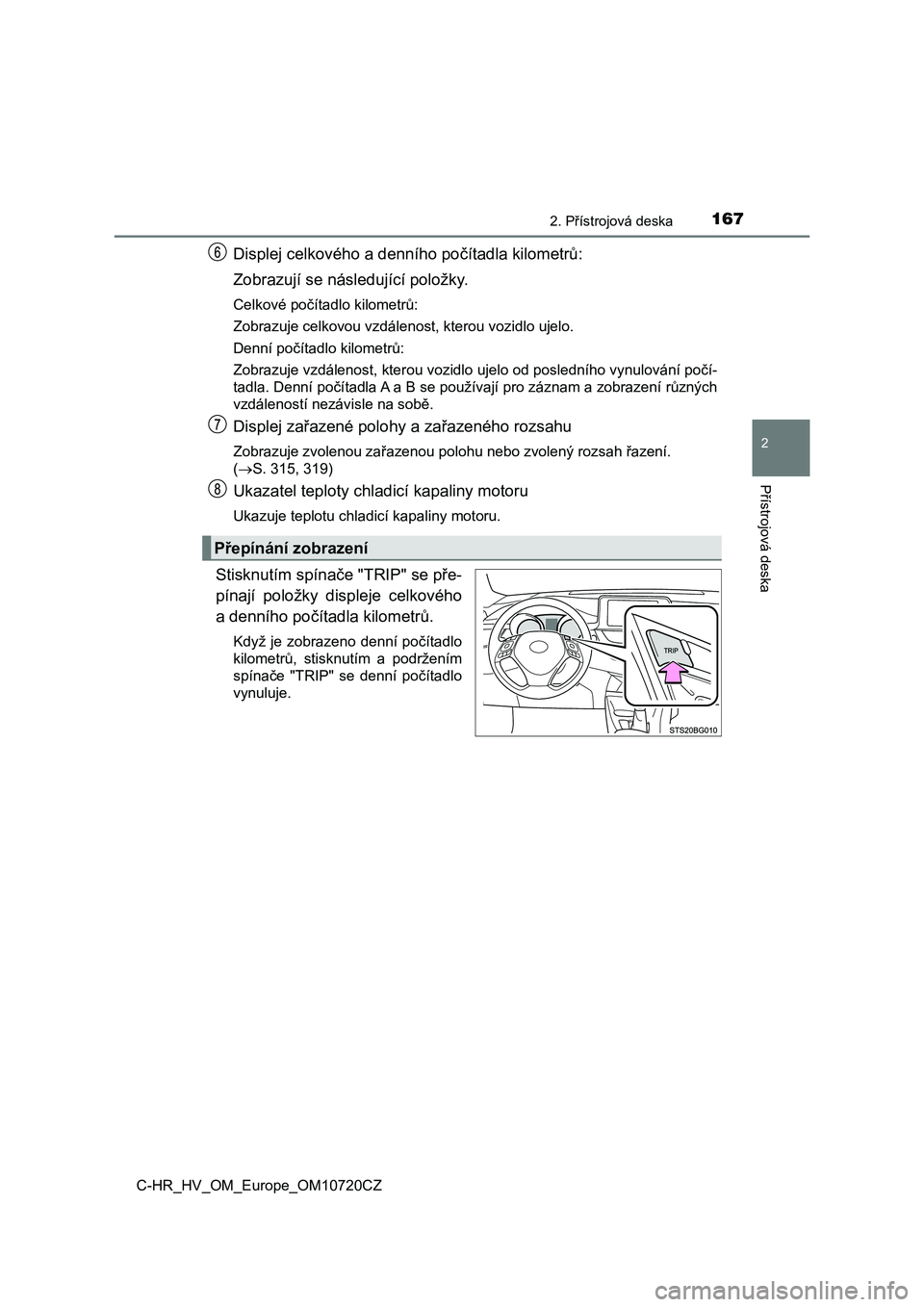

1672. Přístrojová deska
2
Přístrojová deska
C-HR_HV_OM_Europe_OM10720CZ
Displej celkového a denního počítadla kilometrů:
Zobrazují se nás ledující položky.
Celkové počítadlo kilometrů:
Zobrazuje celkovou vzdálenost, kterou vozidlo ujelo.
Denní počítadlo kilometrů:
Zobrazuje vzdálenost, kterou vozidlo ujelo od posledního vynulo vání počí-
tadla. Denní počítadla A a B se používají pro záznam a zobrazen í různých
vzdáleností nezávisle na sobě.
Displej zařazené polo hy a zařazeného rozsahu
Zobrazuje zvolenou zařazenou polohu nebo zvolený rozsah řazení.
( S. 315, 319)
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru.
Stisknutím spínače "TRIP" se pře-
pínají položky displeje celkového
a denního počítadla kilometrů.
Když je zobrazeno denní počítadlo
kilometrů, stisknutím a podržením
spínače "TRIP" se denní počítadlo
vynuluje.
Přepínání zobrazení

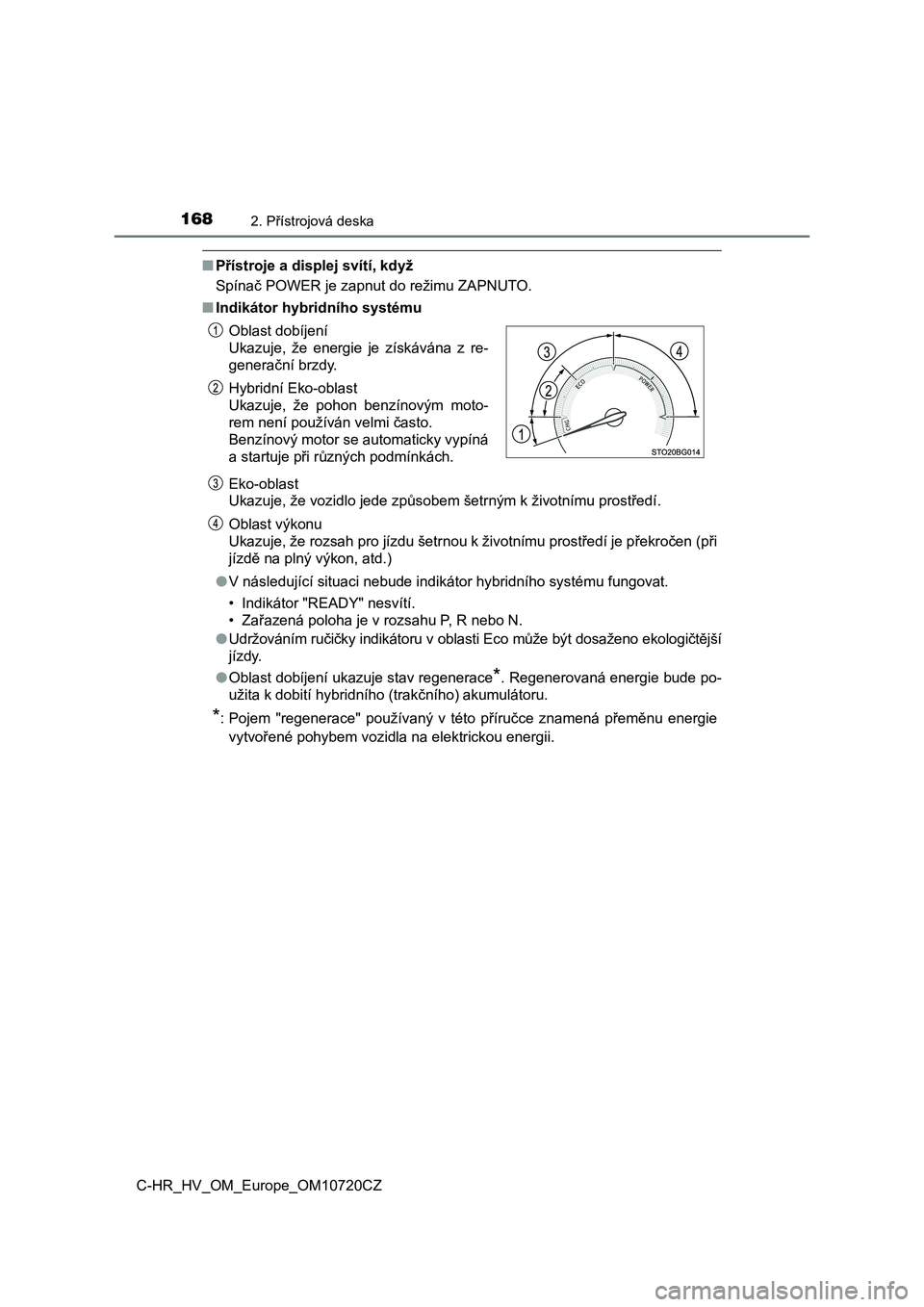

1682. Přístrojová deska
C-HR_HV_OM_Europe_OM10720CZ
■Přístroje a displej svítí, když
Spínač POWER je zapnut do režimu ZAPNUTO.
■ Indikátor hybridního systému
Eko-oblast
Ukazuje, že vozidlo jede způsobem šetrným k životnímu prostředí .
Oblast výkonu
Ukazuje, že rozsah pro jízdu šetrnou k životnímu prostředí je p řekročen (při
jízdě na plný výkon, atd.)
● V následující situaci nebude indikátor hybridního systému fungovat.
• Indikátor "READY" nesvítí.
• Zařazená poloha je v rozsahu P, R nebo N.
● Udržováním ručičky indikátoru v oblasti Eco může být dosaženo ekologičtější
jízdy.
● Oblast dobíjení ukazuje stav regenerace*. Regenerovaná energie bude po-
užita k dobití hybridního (trakčního) akumulátoru.
*: Pojem "regenerace" používaný v této příručce znamená přeměnu energie
vytvořené pohybem vozidla na elektrickou energii.
Oblast dobíjení
Ukazuje, že energie je získávána z re-
generační brzdy.
Hybridní Eko-oblast
Ukazuje, že pohon benzínovým moto-
rem není používán velmi často.
Benzínový motor se automaticky vypíná
a startuje při různých podmínkách.
