TOYOTA C-HR 2023 Bruksanvisningar (in Swedish)

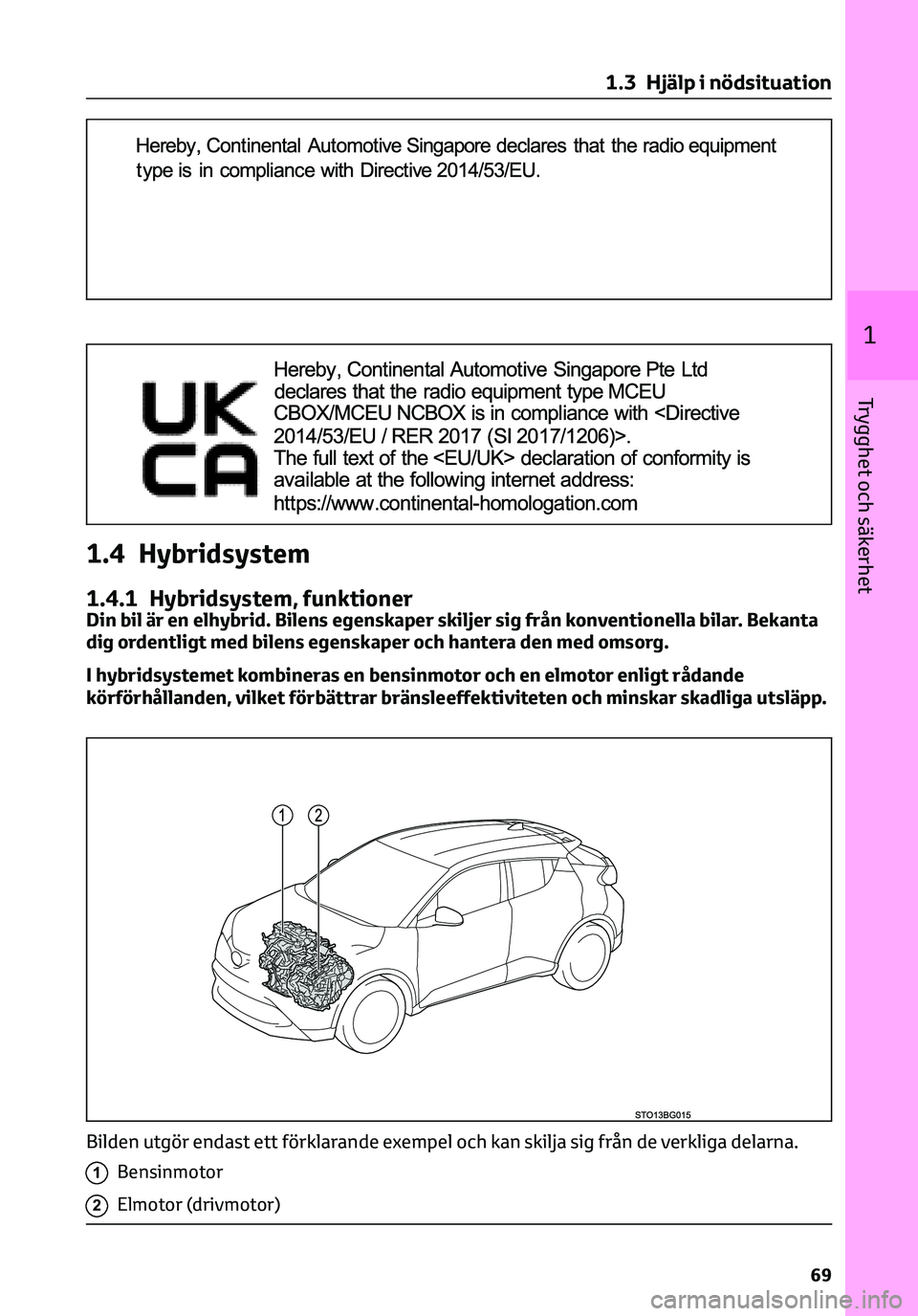

1.4 Hybridsystem
1.4.1 Hybridsystem, funktionerDin bil är en elhybrid. Bilens egenskaper skiljer sig från konventionella bilar. Bekanta
dig ordentligt med bilens egenskaper och hantera den med omsorg.
I hybridsystemet kombineras en bensinmotor och en elmotor enligt rådande
körförhållanden, vilket förbättrar bränsleeffektiviteten och minskar skadliga utsläpp.
1Bensinmotor
2Elmotor (drivmotor)
Bilden utgör endast ett förklarande exempel och kan skilja sig från de verkliga delarna.
1 .3 Hjälp i nödsituation
69
1
Trygghet och säkerhet

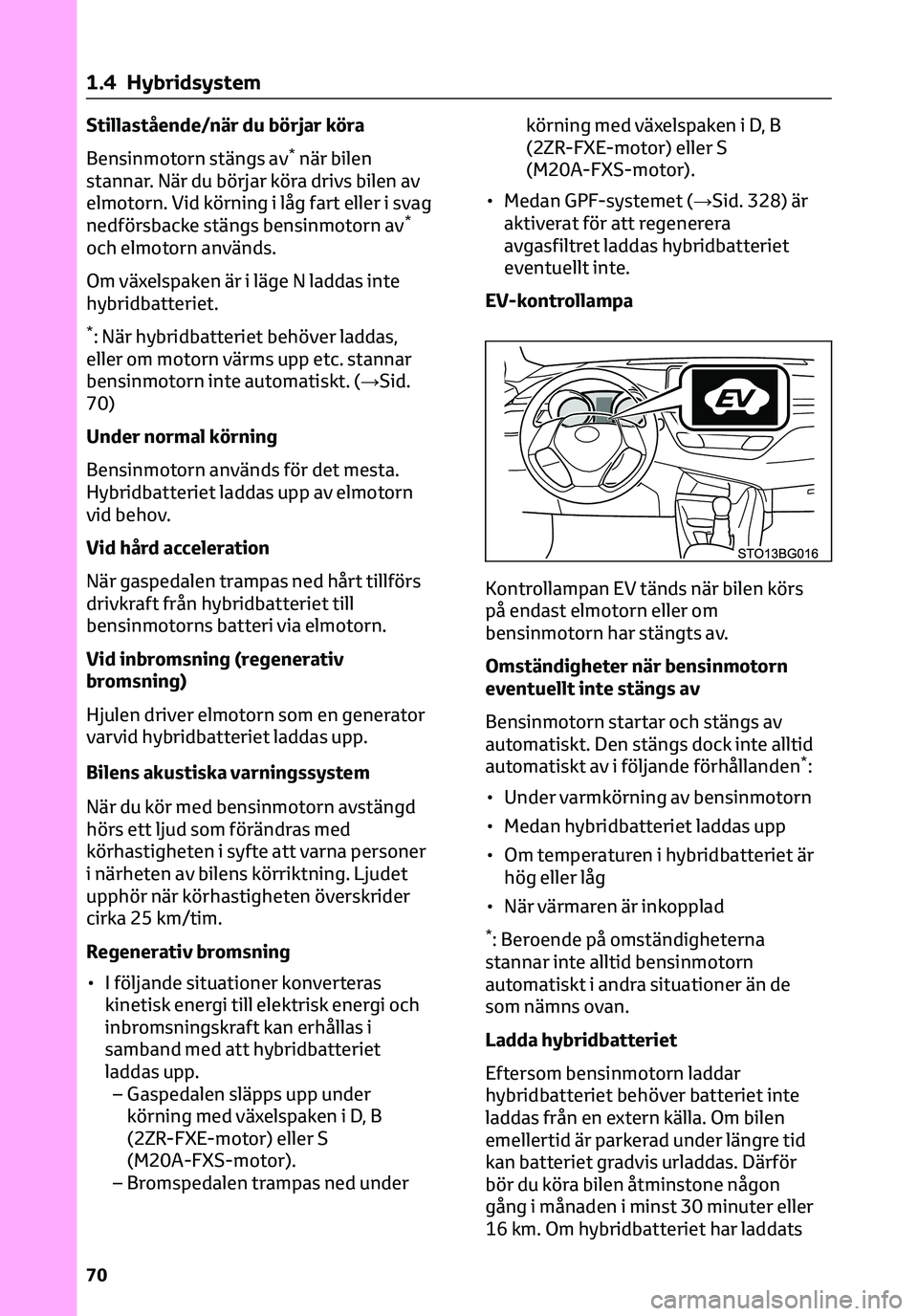

Stillastående/när du börjar köra
Bensinmotorn stängs av
*när bilen
stannar. När du börjar köra drivs bilen av
elmotorn. Vid körning i låg fart eller i svag
nedförsbacke stängs bensinmotorn av
*
och elmotorn används.
Om växelspaken är i läge N laddas inte
hybridbatteriet.
*: När hybridbatteriet behöver laddas,
eller om motorn värms upp etc. stannar
bensinmotorn inte automatiskt. (→Sid.
70)
Under normal körning
Bensinmotorn används för det mesta.
Hybridbatteriet laddas upp av elmotorn
vid behov.
Vid hård acceleration
När gaspedalen trampas ned hårt tillförs
drivkraft från hybridbatteriet till
bensinmotorns batteri via elmotorn.
Vid inbromsning (regenerativ
bromsning)
Hjulen driver elmotorn som en generator
varvid hybridbatteriet laddas upp.
Bilens akustiska varningssystem
När du kör med bensinmotorn avstängd
hörs ett ljud som förändras med
körhastigheten i syfte att varna personer
i närheten av bilens körriktning. Ljudet
upphör när körhastigheten överskrider
cirka 25 km/tim.
Regenerativ bromsning
• I följande situationer konverteras
kinetisk energi till elektrisk energi och
inbromsningskraft kan erhållas i
samband med att hybridbatteriet
laddas upp.
– Gaspedalen släpps upp under
körning med växelspaken i D, B
(2ZR-FXE-motor) eller S
(M20A-FXS-motor).
– Bromspedalen trampas ned underkörning med växelspaken i D, B
(2ZR-FXE-motor) eller S
(M20A-FXS-motor).
• Medan GPF-systemet (→Sid. 328) är
aktiverat för att regenerera
avgasfiltret laddas hybridbatteriet
eventuellt inte.
EV-kontrollampa
Kontrollampan EV tänds när bilen körs
på endast elmotorn eller om
bensinmotorn har stängts av.
Omständigheter när bensinmotorn
eventuellt inte stängs av
Bensinmotorn startar och stängs av
automatiskt. Den stängs dock inte alltid
automatiskt av i följande förhållanden
*:
• Under varmkörning av bensinmotorn
• Medan hybridbatteriet laddas upp
• Om temperaturen i hybridbatteriet är
hög eller låg
• När värmaren är inkopplad
*: Beroende på omständigheterna
stannar inte alltid bensinmotorn
automatiskt i andra situationer än de
som nämns ovan.
Ladda hybridbatteriet
Eftersom bensinmotorn laddar
hybridbatteriet behöver batteriet inte
laddas från en extern källa. Om bilen
emellertid är parkerad under längre tid
kan batteriet gradvis urladdas. Därför
bör du köra bilen åtminstone någon
gång i månaden i minst 30 minuter eller
16 km. Om hybridbatteriet har laddats
1 .4 Hybridsystem
70

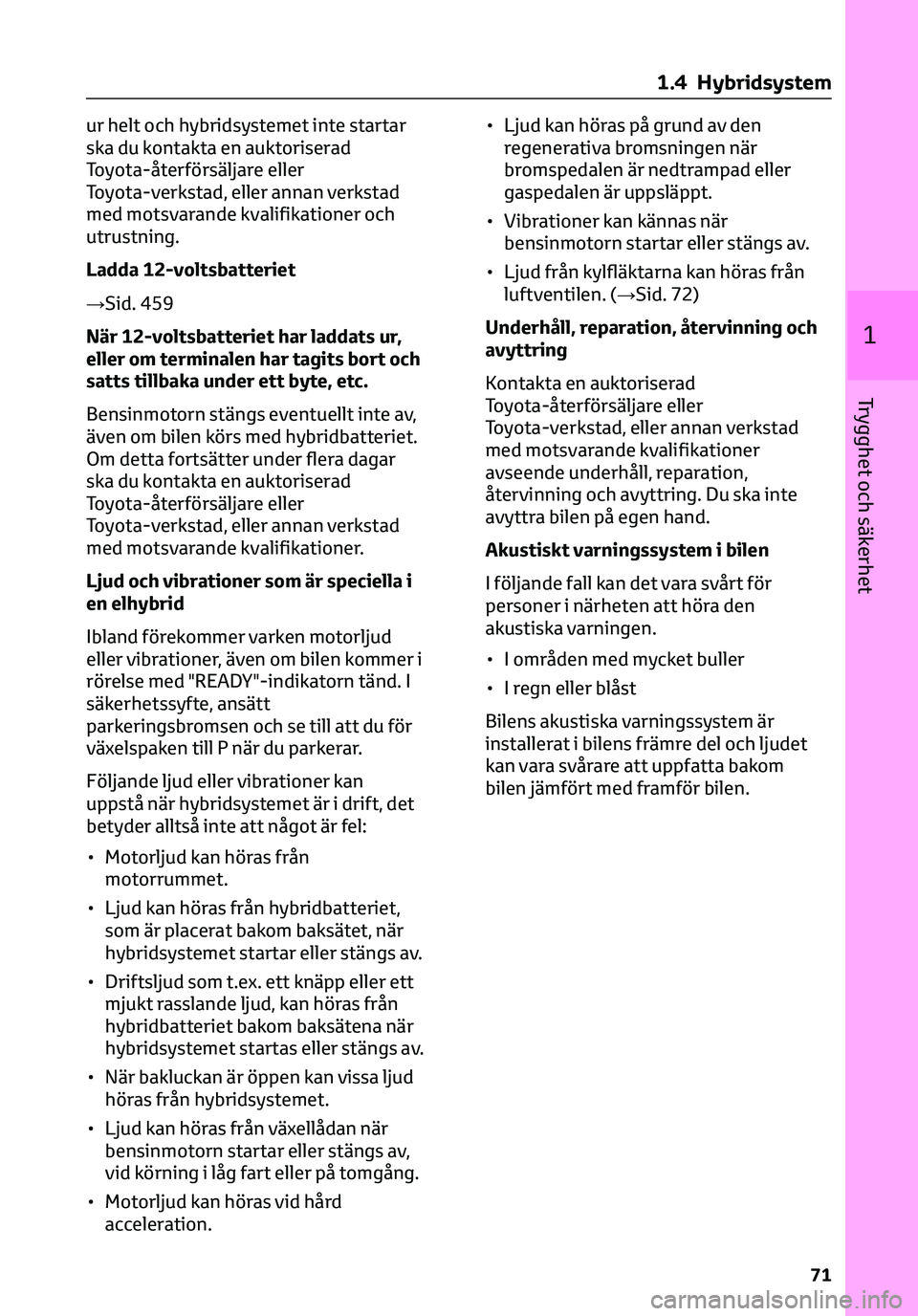

ur helt och hybridsystemet inte startar
ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Ladda 12-voltsbatteriet
→Sid. 459
När 12-voltsbatteriet har laddats ur,
eller om terminalen har tagits bort och
satts tillbaka under ett byte, etc.
Bensinmotorn stängs eventuellt inte av,
även om bilen körs med hybridbatteriet.
Om detta fortsätter under flera dagar
ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Ljud och vibrationer som är speciella i
en elhybrid
Ibland förekommer varken motorljud
eller vibrationer, även om bilen kommer i
rörelse med "READY"-indikatorn tänd. I
säkerhetssyfte, ansätt
parkeringsbromsen och se till att du för
växelspaken till P när du parkerar.
Följande ljud eller vibrationer kan
uppstå när hybridsystemet är i drift, det
betyder alltså inte att något är fel:
• Motorljud kan höras från
motorrummet.
• Ljud kan höras från hybridbatteriet,
som är placerat bakom baksätet, när
hybridsystemet startar eller stängs av.
• Driftsljud som t.ex. ett knäpp eller ett
mjukt rasslande ljud, kan höras från
hybridbatteriet bakom baksätena när
hybridsystemet startas eller stängs av.
• När bakluckan är öppen kan vissa ljud
höras från hybridsystemet.
• Ljud kan höras från växellådan när
bensinmotorn startar eller stängs av,
vid körning i låg fart eller på tomgång.
• Motorljud kan höras vid hård
acceleration.• Ljud kan höras på grund av den
regenerativa bromsningen när
bromspedalen är nedtrampad eller
gaspedalen är uppsläppt.
• Vibrationer kan kännas när
bensinmotorn startar eller stängs av.
• Ljud från kylfläktarna kan höras från
luftventilen. (→Sid. 72)
Underhåll, reparation, återvinning och
avyttring
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
avseende underhåll, reparation,
återvinning och avyttring. Du ska inte
avyttra bilen på egen hand.
Akustiskt varningssystem i bilen
I följande fall kan det vara svårt för
personer i närheten att höra den
akustiska varningen.
• I områden med mycket buller
• I regn eller blåst
Bilens akustiska varningssystem är
installerat i bilens främre del och ljudet
kan vara svårare att uppfatta bakom
bilen jämfört med framför bilen.
1 .4 Hybridsystem
71
1
Trygghet och säkerhet

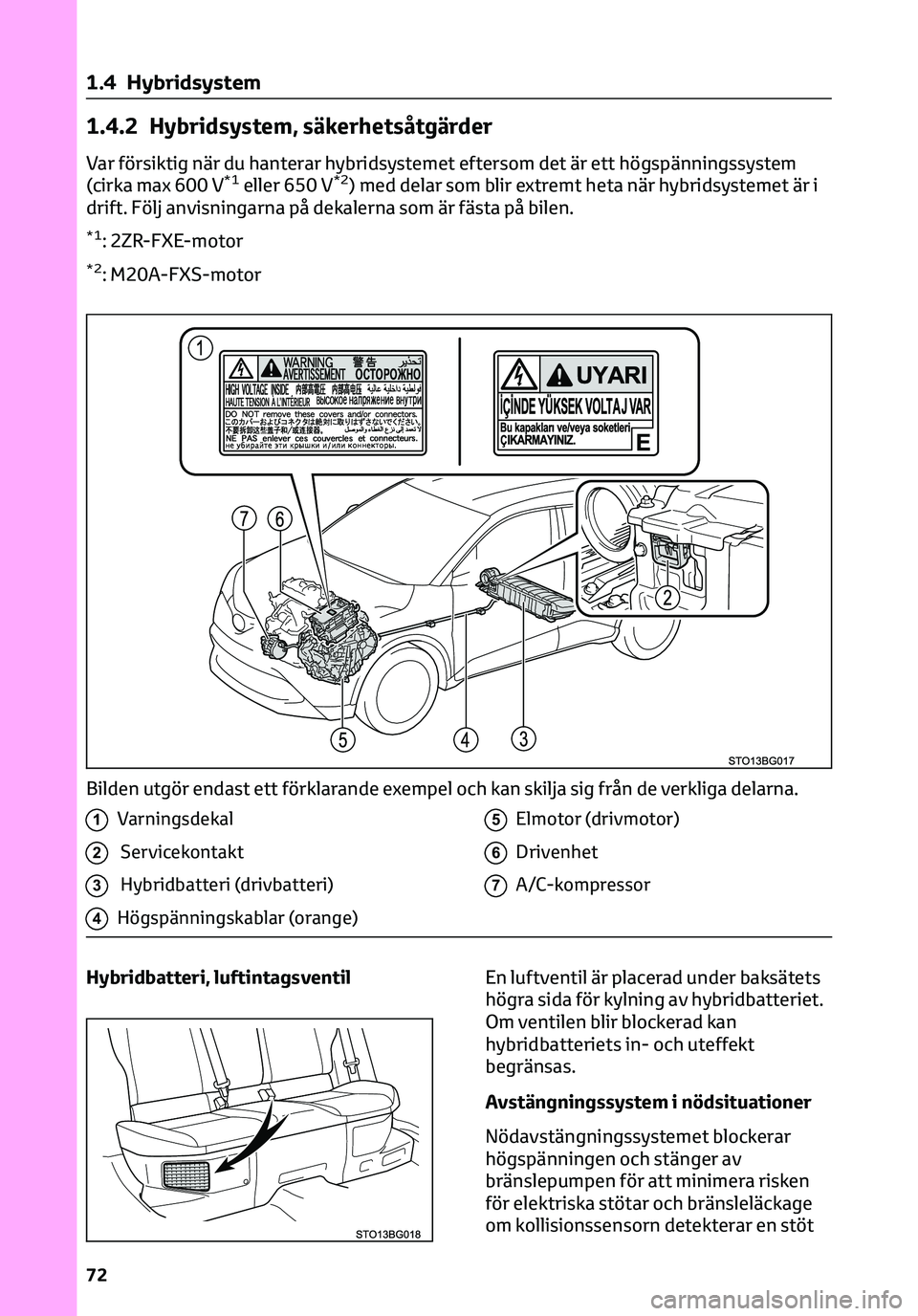

1.4.2 Hybridsystem, säkerhetsåtgärder
Var försiktig när du hanterar hybridsystemet eftersom det är ett högspänningssystem
(cirka max 600 V*1eller 650 V*2) med delar som blir extremt heta när hybridsystemet är i
drift. Följ anvisningarna på dekalerna som är fästa på bilen.
*1: 2ZR-FXE-motor
*2: M20A-FXS-motor
1Varningsdekal
2Servicekontakt
3Hybridbatteri (drivbatteri)
4Högspänningskablar (orange)
5Elmotor (drivmotor)
6Drivenhet
7A/C-kompressor
Hybridbatteri, luftintagsventilEn luftventil är placerad under baksätets
högra sida för kylning av hybridbatteriet.
Om ventilen blir blockerad kan
hybridbatteriets in- och uteffekt
begränsas.
Avstängningssystem i nödsituationer
Nödavstängningssystemet blockerar
högspänningen och stänger av
bränslepumpen för att minimera risken
för elektriska stötar och bränsleläckage
om kollisionssensorn detekterar en stöt
Bilden utgör endast ett förklarande exempel och kan skilja sig från de verkliga delarna.
1 .4 Hybridsystem
72

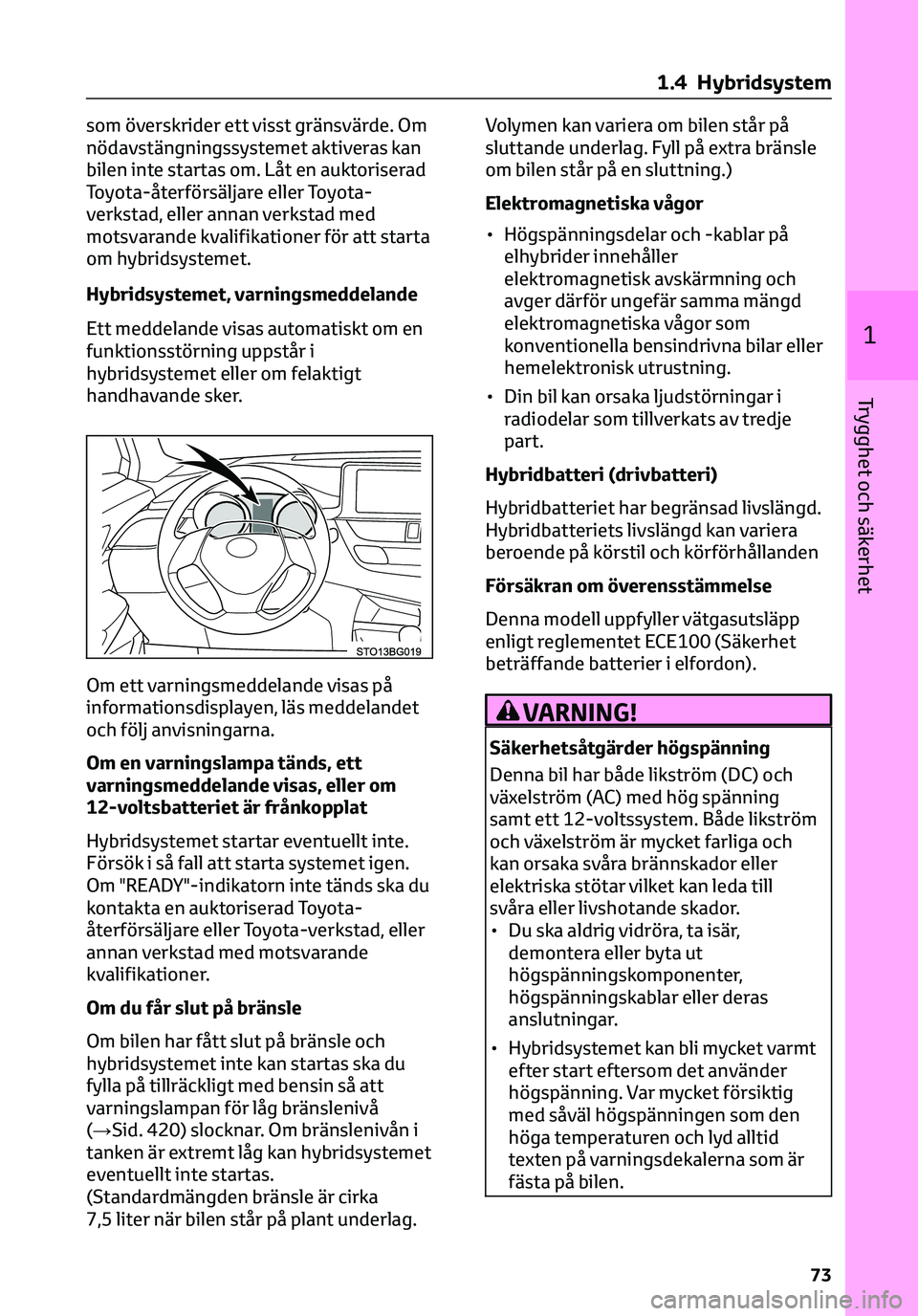

som överskrider ett visst gränsvärde. Om
nödavstängningssystemet aktiveras kan
bilen inte startas om. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer för att starta
om hybridsystemet.
Hybridsystemet, varningsmeddelande
Ett meddelande visas automatiskt om en
funktionsstörning uppstår i
hybridsystemet eller om felaktigt
handhavande sker.
Om ett varningsmeddelande visas på
informationsdisplayen, läs meddelandet
och följ anvisningarna.
Om en varningslampa tänds, ett
varningsmeddelande visas, eller om
12-voltsbatteriet är frånkopplat
Hybridsystemet startar eventuellt inte.
Försök i så fall att starta systemet igen.
Om "READY"-indikatorn inte tänds ska du
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
Om du får slut på bränsle
Om bilen har fått slut på bränsle och
hybridsystemet inte kan startas ska du
fylla på tillräckligt med bensin så att
varningslampan för låg bränslenivå
(→Sid. 420) slocknar. Om bränslenivån i
tanken är extremt låg kan hybridsystemet
eventuellt inte startas.
(Standardmängden bränsle är cirka
7,5 liter när bilen står på plant underlag.Volymen kan variera om bilen står på
sluttande underlag. Fyll på extra bränsle
om bilen står på en sluttning.)
Elektromagnetiska vågor
• Högspänningsdelar och -kablar på
elhybrider innehåller
elektromagnetisk avskärmning och
avger därför ungefär samma mängd
elektromagnetiska vågor som
konventionella bensindrivna bilar eller
hemelektronisk utrustning.
• Din bil kan orsaka ljudstörningar i
radiodelar som tillverkats av tredje
part.
Hybridbatteri (drivbatteri)
Hybridbatteriet har begränsad livslängd.
Hybridbatteriets livslängd kan variera
beroende på körstil och körförhållanden
Försäkran om överensstämmelse
Denna modell uppfyller vätgasutsläpp
enligt reglementet ECE100 (Säkerhet
beträffande batterier i elfordon).
VARNING!
Säkerhetsåtgärder högspänning
Denna bil har både likström (DC) och
växelström (AC) med hög spänning
samt ett 12-voltssystem. Både likström
och växelström är mycket farliga och
kan orsaka svåra brännskador eller
elektriska stötar vilket kan leda till
svåra eller livshotande skador.
• Du ska aldrig vidröra, ta isär,
demontera eller byta ut
högspänningskomponenter,
högspänningskablar eller deras
anslutningar.
• Hybridsystemet kan bli mycket varmt
efter start eftersom det använder
högspänning. Var mycket försiktig
med såväl högspänningen som den
höga temperaturen och lyd alltid
texten på varningsdekalerna som är
fästa på bilen.
1 .4 Hybridsystem
73
1
Trygghet och säkerhet

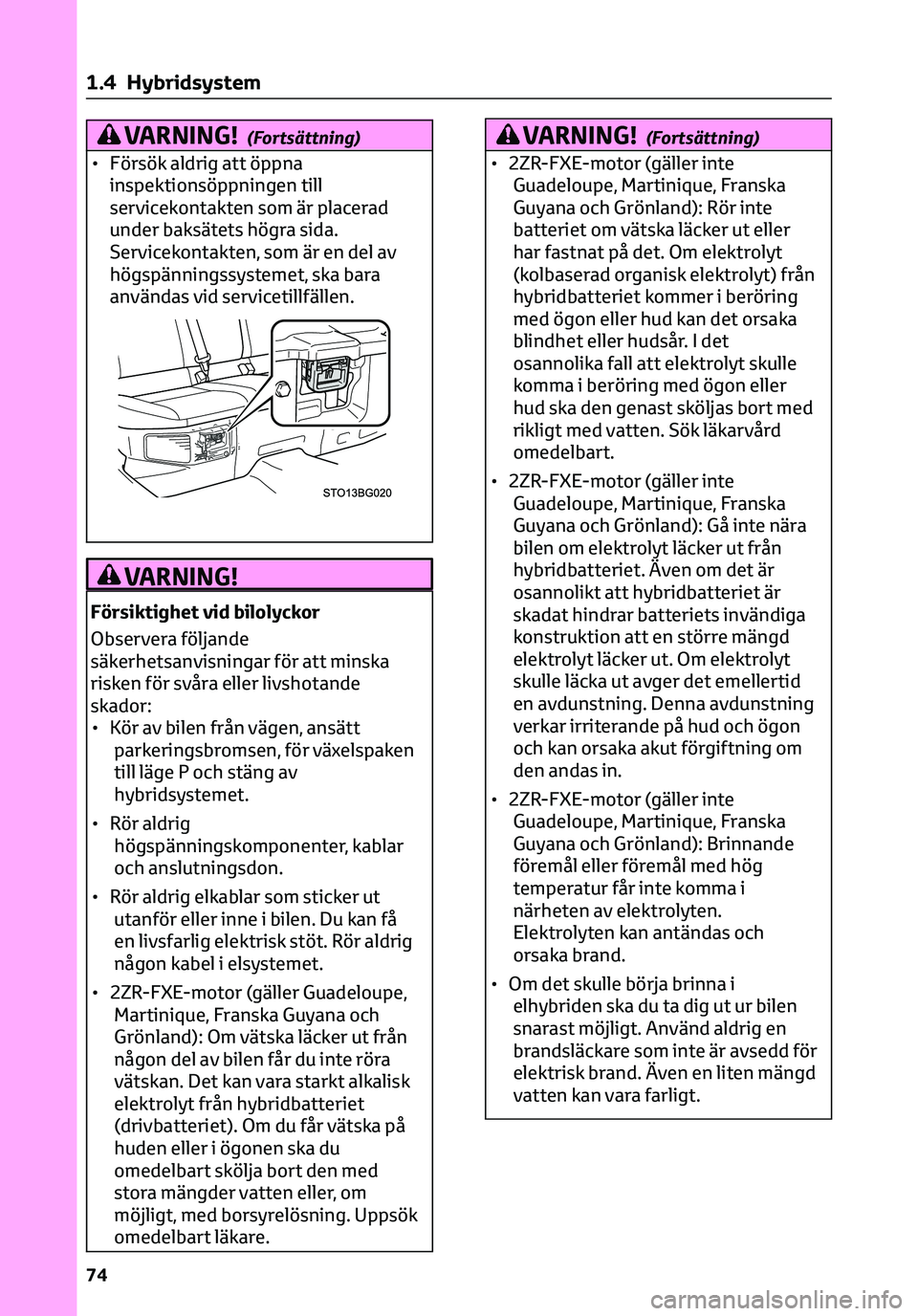

VARNING!(Fortsättning)
• Försök aldrig att öppna
inspektionsöppningen till
servicekontakten som är placerad
under baksätets högra sida.
Servicekontakten, som är en del av
högspänningssystemet, ska bara
användas vid servicetillfällen.
VARNING!
Försiktighet vid bilolyckor
Observera följande
säkerhetsanvisningar för att minska
risken för svåra eller livshotande
skador:
• Kör av bilen från vägen, ansätt
parkeringsbromsen, för växelspaken
till läge P och stäng av
hybridsystemet.
• Rör aldrig
högspänningskomponenter, kablar
och anslutningsdon.
• Rör aldrig elkablar som sticker ut
utanför eller inne i bilen. Du kan få
en livsfarlig elektrisk stöt. Rör aldrig
någon kabel i elsystemet.
• 2ZR-FXE-motor (gäller Guadeloupe,
Martinique, Franska Guyana och
Grönland): Om vätska läcker ut från
någon del av bilen får du inte röra
vätskan. Det kan vara starkt alkalisk
elektrolyt från hybridbatteriet
(drivbatteriet). Om du får vätska på
huden eller i ögonen ska du
omedelbart skölja bort den med
stora mängder vatten eller, om
möjligt, med borsyrelösning. Uppsök
omedelbart läkare.
VARNING!(Fortsättning)
• 2ZR-FXE-motor (gäller inte
Guadeloupe, Martinique, Franska
Guyana och Grönland): Rör inte
batteriet om vätska läcker ut eller
har fastnat på det. Om elektrolyt
(kolbaserad organisk elektrolyt) från
hybridbatteriet kommer i beröring
med ögon eller hud kan det orsaka
blindhet eller hudsår. I det
osannolika fall att elektrolyt skulle
komma i beröring med ögon eller
hud ska den genast sköljas bort med
rikligt med vatten. Sök läkarvård
omedelbart.
• 2ZR-FXE-motor (gäller inte
Guadeloupe, Martinique, Franska
Guyana och Grönland): Gå inte nära
bilen om elektrolyt läcker ut från
hybridbatteriet. Även om det är
osannolikt att hybridbatteriet är
skadat hindrar batteriets invändiga
konstruktion att en större mängd
elektrolyt läcker ut. Om elektrolyt
skulle läcka ut avger det emellertid
en avdunstning. Denna avdunstning
verkar irriterande på hud och ögon
och kan orsaka akut förgiftning om
den andas in.
• 2ZR-FXE-motor (gäller inte
Guadeloupe, Martinique, Franska
Guyana och Grönland): Brinnande
föremål eller föremål med hög
temperatur får inte komma i
närheten av elektrolyten.
Elektrolyten kan antändas och
orsaka brand.
• Om det skulle börja brinna i
elhybriden ska du ta dig ut ur bilen
snarast möjligt. Använd aldrig en
brandsläckare som inte är avsedd för
elektrisk brand. Även en liten mängd
vatten kan vara farligt.
1 .4 Hybridsystem
74

VARNING!(Fortsättning)
• Om din bil måste bogseras ska det
ske med framhjulen upplyfta från
marken. Om hjulen, som är anslutna
till elmotorn, är på marken under
bogsering kan motorn fortsätta att
generera elektricitet. Det kan orsaka
brand. (→Sid. 413)
• Undersök noggrant marken under
bilen. Om du upptäcker att vätska
har runnit ner på marken kan
bränslesystemet vara skadat. Lämna
bilen snarast möjligt.
VARNING!
Hybridbatteri (drivbatteri)
• 2ZR-FXE-motorn (gäller ej
Guadeloupe, Martinique, Franska
Guyana och Grönland): Din bil
innehåller ett förslutet
litiumjonbatteri.
• Du ska aldrig sälja, ge bort eller
anpassa hybridbatteriet. För att
undvika olyckshändelser ska
hybridbatterier som tagits bort från
ett skrotat fordon samlas in genom
en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning. Du ska inte avyttra
batteriet på egen hand.
Om batteriet inte tas om hand på
korrekt sätt kan följande inträffa
vilket kan leda till svåra eller
livshotande skador:
– Hybridbatteriet skrotas eller slängs
bort på olagligt sätt vilket blir en
miljöfara, eller också kan någon
vidröra en
högspänningskomponent vilket
resulterar i en elektrisk stöt.
– Hybridbatteriet är endast avsett att
VARNING!(Fortsättning)
användas i din elhybrid. Om
hybridbatteriet används utanför din
bil, eller modifieras på något sätt,
kan olyckshändelser som
exempelvis elstötar,
värmeutveckling, rökutveckling,
explosion och elektrolytläckage,
uppstå.
Om du säljer bilen vidare eller lämnar
över din bil är risken för en olycka
extremt hög eftersom personen som
tar emot bilen är eventuellt inte
medveten om dessa faror.
• Om din bil skrotas utan att
hybridbatteriet har demonterats
finns det risk för svåra elektriska
stötar om högspänningsdelar, kablar
eller respektive anslutningsdon
vidrörs. Om din bil ska skrotas måste
du låta en auktoriserad
Toyota-återförsäljare, Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning, eller en kvalificerad
reparatör, ta hand om
hybridbatteriet. Om hybridbatteriet
inte omhändertas på rätt sätt kan det
orsaka dödsfall eller allvarliga
personskador på grund av elektriska
stötar.
OBSERVERA
Hybridbatteri, luftintagsventil
• Kontrollera att ingenting blockerar
luftinsugsventilen, t.ex. stolöverdrag,
plastöverdrag eller bagage.
Hybridbatteriet kan överhettas och
skadas.
• Om damm eller liknande har samlats i
luftinsugsventilen ska den rengöras
med dammsugare så att ventilen inte
blir igensatt.
• Blöt inte ner luftinsugsventilen och låt
inga främmande ämnen komma in i
det eftersom det kan orsaka
kortslutning och skada
hybridbatteriet.
1 .4 Hybridsystem
75
1
Trygghet och säkerhet

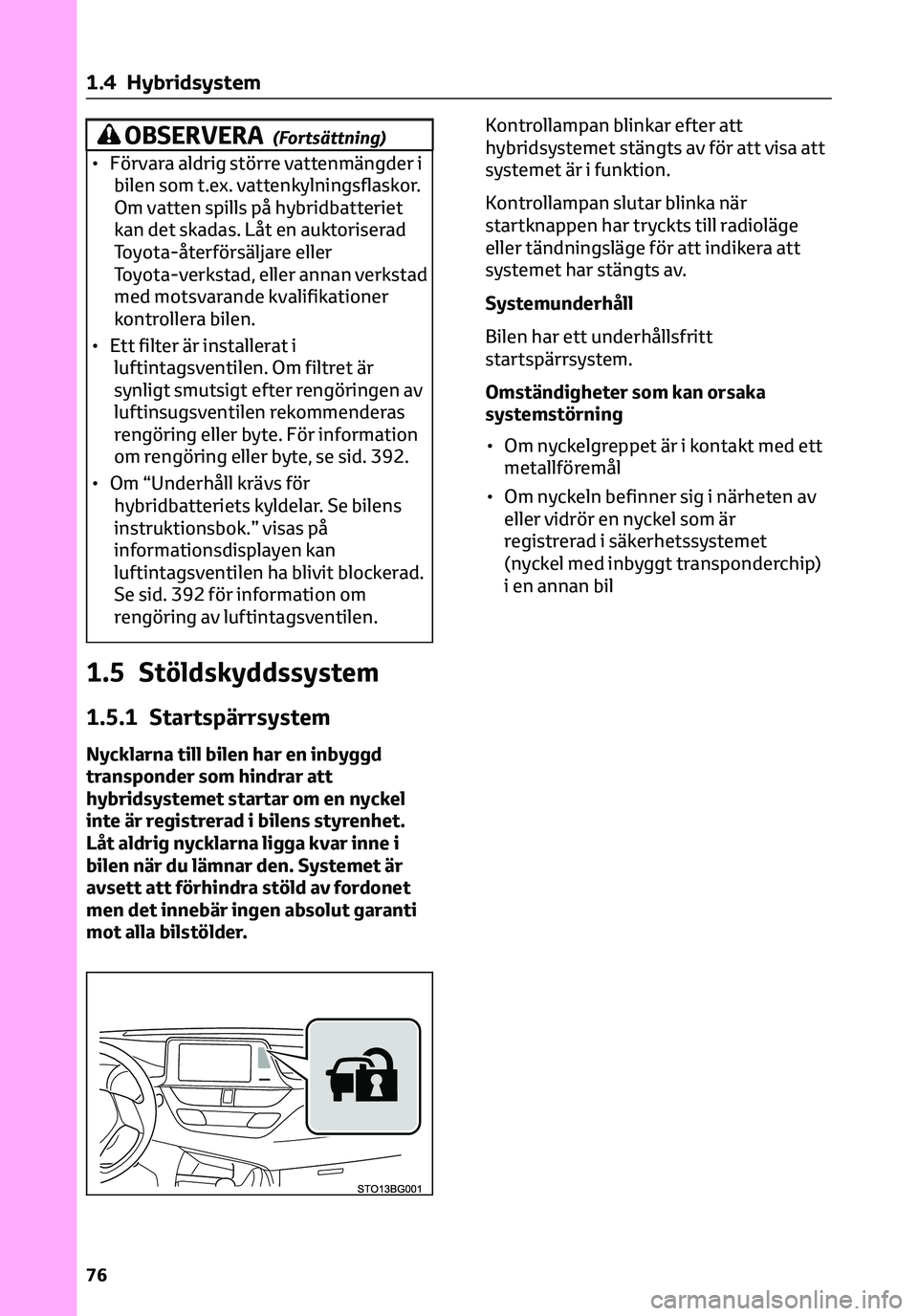

OBSERVERA(Fortsättning)
• Förvara aldrig större vattenmängder i
bilen som t.ex. vattenkylningsflaskor.
Om vatten spills på hybridbatteriet
kan det skadas. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• Ett filter är installerat i
luftintagsventilen. Om filtret är
synligt smutsigt efter rengöringen av
luftinsugsventilen rekommenderas
rengöring eller byte. För information
om rengöring eller byte, se sid. 392.
• Om “Underhåll krävs för
hybridbatteriets kyldelar. Se bilens
instruktionsbok.” visas på
informationsdisplayen kan
luftintagsventilen ha blivit blockerad.
Se sid. 392 för information om
rengöring av luftintagsventilen.
1.5 Stöldskyddssystem
1.5.1 Startspärrsystem
Nycklarna till bilen har en inbyggd
transponder som hindrar att
hybridsystemet startar om en nyckel
inte är registrerad i bilens styrenhet.
Låt aldrig nycklarna ligga kvar inne i
bilen när du lämnar den. Systemet är
avsett att förhindra stöld av fordonet
men det innebär ingen absolut garanti
mot alla bilstölder.Kontrollampan blinkar efter att
hybridsystemet stängts av för att visa att
systemet är i funktion.
Kontrollampan slutar blinka när
startknappen har tryckts till radioläge
eller tändningsläge för att indikera att
systemet har stängts av.
Systemunderhåll
Bilen har ett underhållsfritt
startspärrsystem.
Omständigheter som kan orsaka
systemstörning
• Om nyckelgreppet är i kontakt med ett
metallföremål
• Om nyckeln befinner sig i närheten av
eller vidrör en nyckel som är
registrerad i säkerhetssystemet
(nyckel med inbyggt transponderchip)
i en annan bil
1 .4 Hybridsystem
76

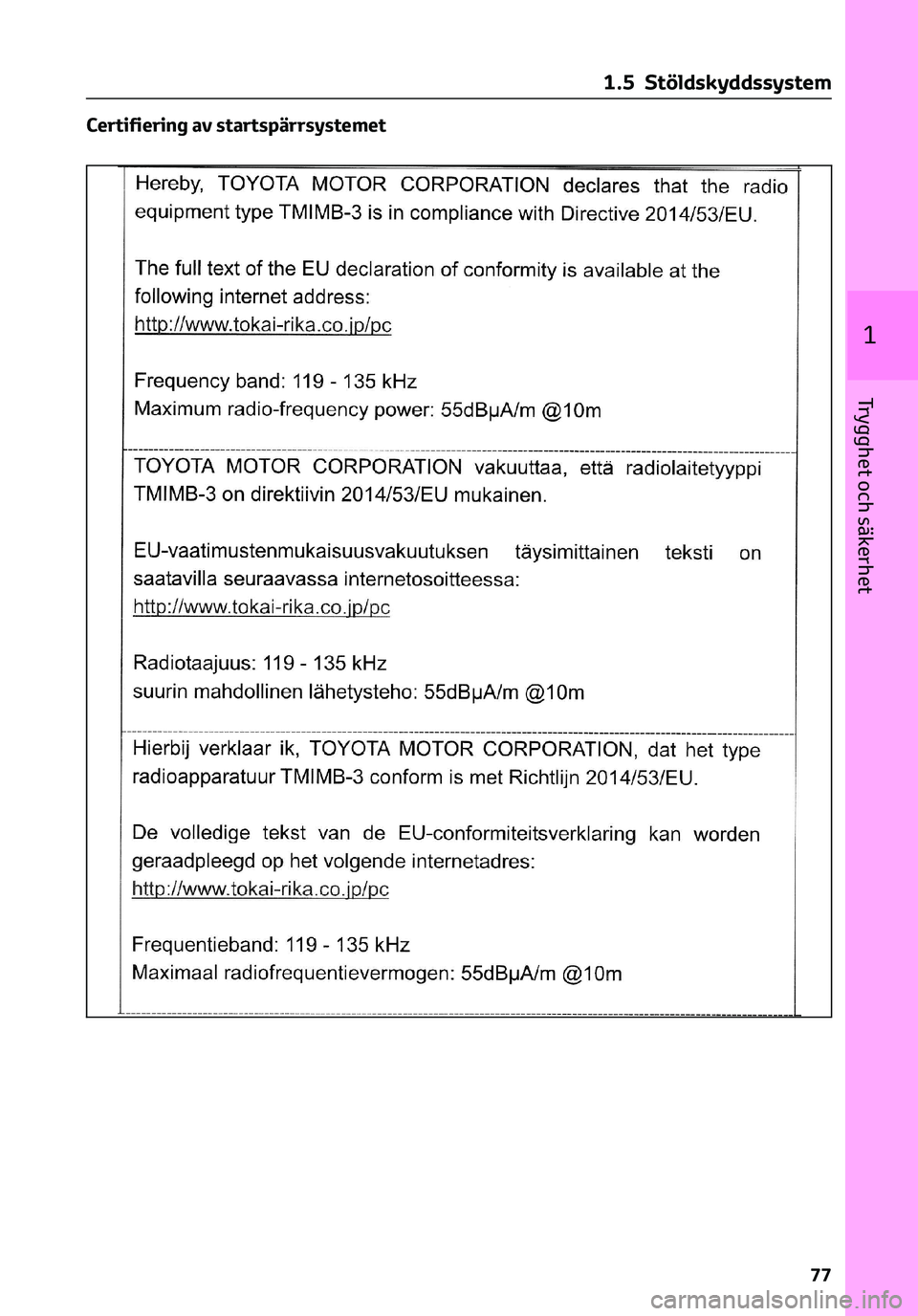

Certifiering av startspärrsystemet
1 .5 Stöldskyddssystem
77
1
Trygghet och säkerhet

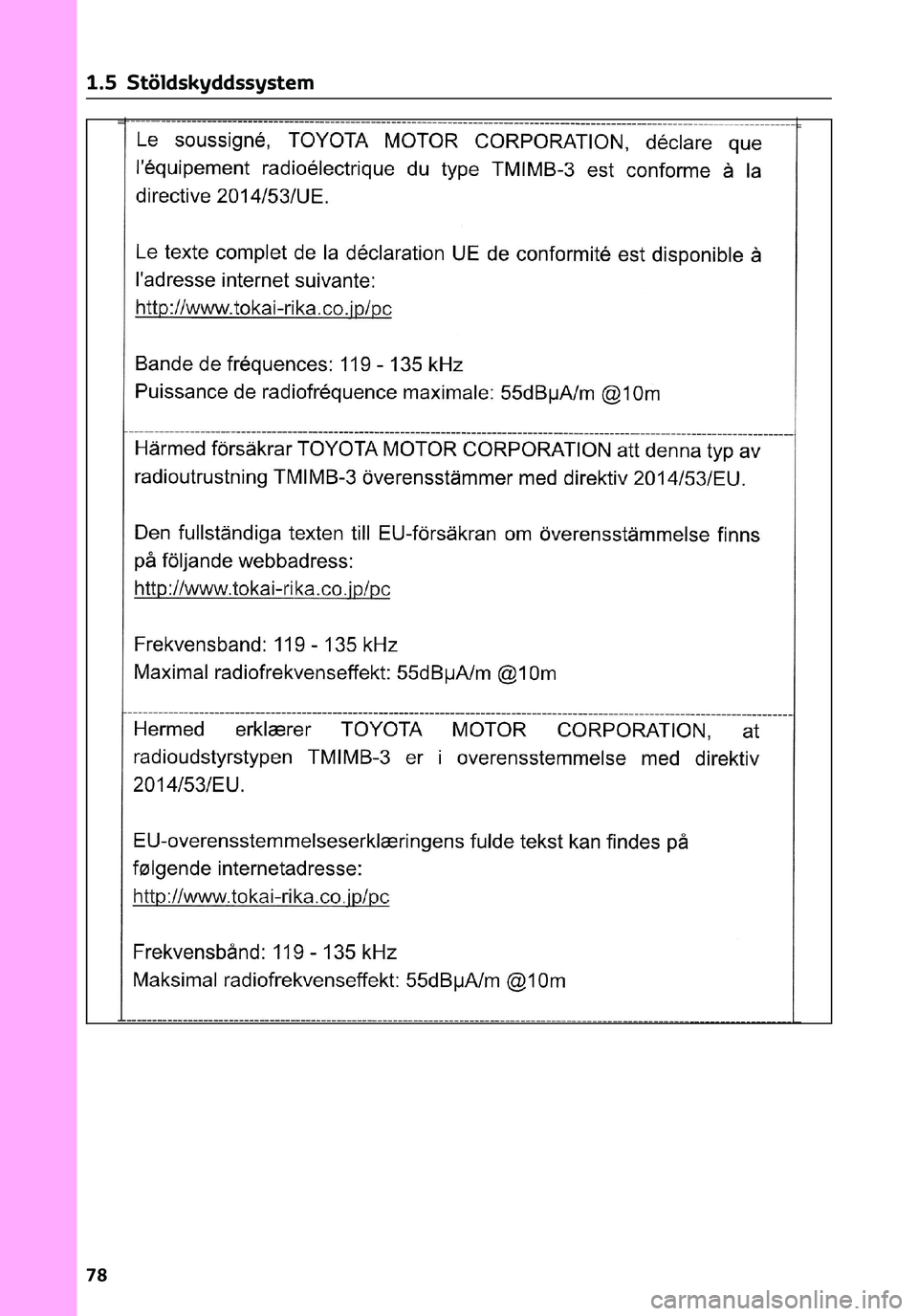

1 .5 Stöldskyddssystem
78
