481-1. En aras de un uso seguro
C-HR_HEV_OM_Europe_OM10767S
ADVERTENCIA
■Modificación y desecho de los componentes del sistema de cojines de aire
SRS
No deseche el vehículo ni realice ninguna de las siguientes mod ificaciones sin
consultar a un proveedor Toyota autorizado, un taller de repara ción Toyota
autorizado o cualquier taller fiable. Los cojines de aire SRS p odrían funcionar
incorrectamente o inflarse de forma accidental, con el consigui ente riesgo de
lesiones graves o mortales.
● Instalación, desmontaje, desarme y reparación de cojines de aire SRS
● Reparaciones, modificaciones, extracción o sustitución del volante, tablero de
instrumentos, salpicadero, asientos o tapicería de asientos, pi lares delantero y
lateral, raíles laterales del techo, paneles de las puertas del anteras,
embellecedores de las puertas delanteras o altavoces de las pue rtas delanteras
● Modificaciones del panel de las puertas delanteras (p. ej., perforarlo)
● Reparaciones o modificaciones del guardabarros delantero, parachoques
delantero o lateral del habitáculo
● Instalación de una rejilla de protección (defensas delanteras, barra contra
canguros, etc.), quitanieves o tornos
● Modificaciones en el sistema de suspensión del vehículo
● Instalación de dispositivos electrónicos como radios móviles bidireccionales
(transmisor de RF) y reproductores de CD

1582. Conjunto de instrumentos
C-HR_HEV_OM_Europe_OM10767S

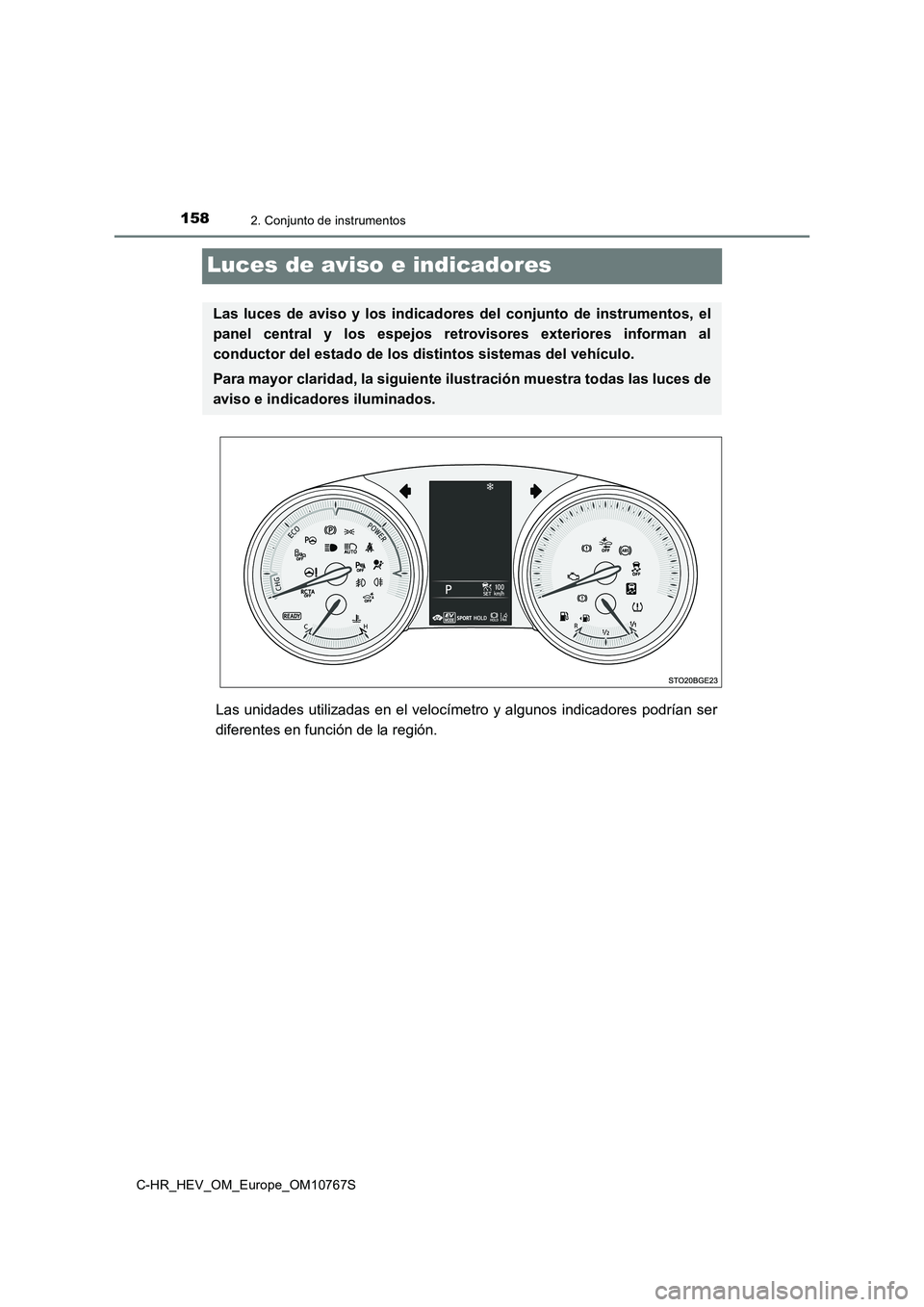

Luces de aviso e indicadores
Las unidades utilizadas en el velocímetro y algunos indicadores podrían ser
diferentes en función de la región.
Las luces de aviso y los indicadores del conjunto de instrument os, el
panel central y los espejos retro visores exteriores informan al
conductor del estado de los dis tintos sistemas del vehículo.
Para mayor claridad, la siguiente ilustración muestra todas las luces de
aviso e indicadores iluminados.

1602. Conjunto de instrumentos
C-HR_HEV_OM_Europe_OM10767S
*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en el
modo ON para indicar que se está realizando una comprobación de l sistema. Se
apagan al encender el sistema híbrido o pasados unos segundos. Si una luz no se
enciende o no se apaga, puede que exista un funcionamiento inco rrecto en algún
sistema. Solicite una revisión del vehículo en un proveedor Toy ota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiabl e.
*2: La luz parpadea para indicar un funcionamiento incorrecto.
*3: La luz se enciende para indicar un funcionamiento incorrecto.
*4: La luz parpadea o se enciende para indicar un funcionamiento incorrecto.

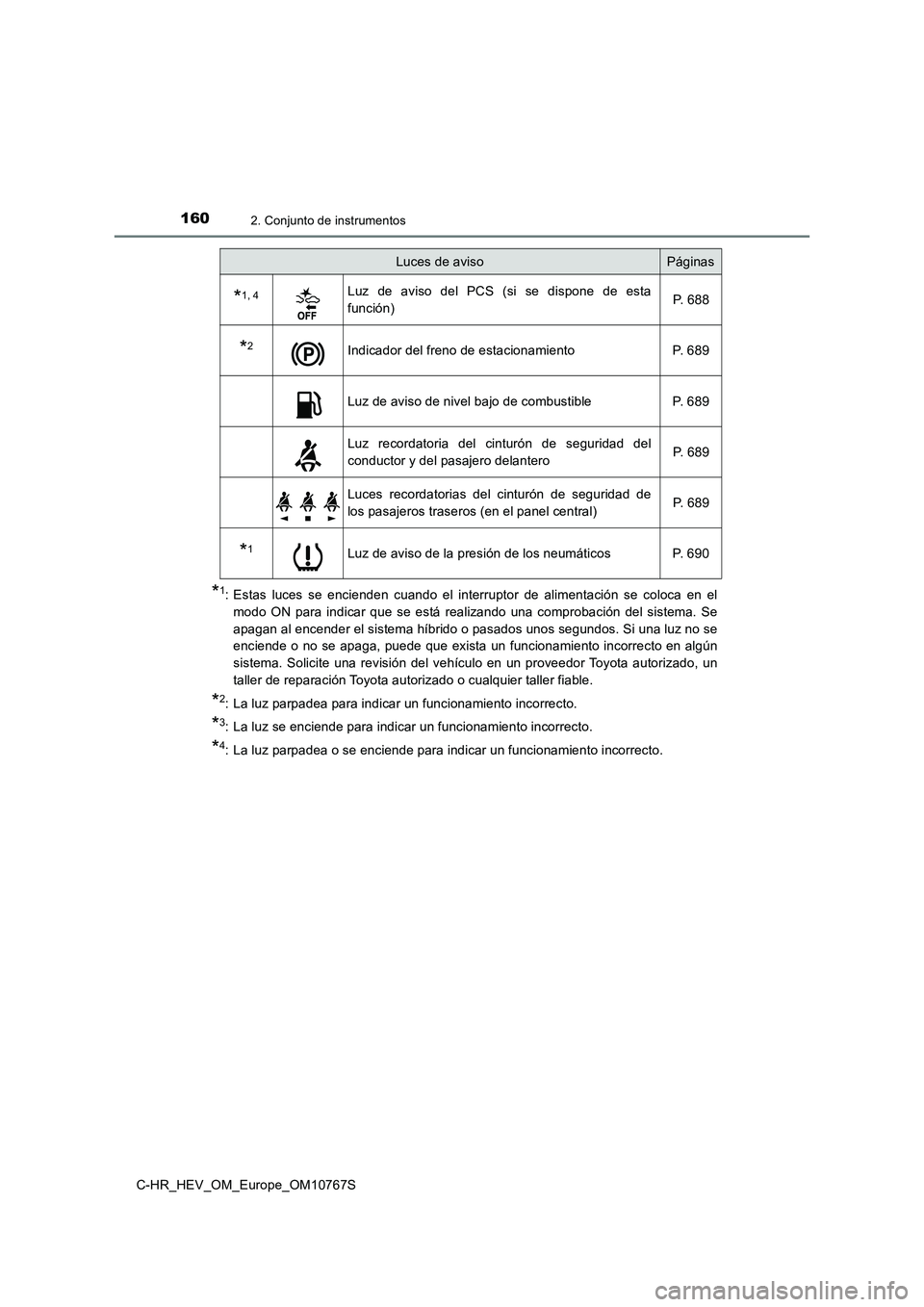

*1, 4Luz de aviso del PCS (si se dispone de esta
función) P. 6 8 8
*2Indicador del freno de estacionamiento P. 689
Luz de aviso de nivel bajo de combustible P. 689
Luz recordatoria del cinturón de seguridad del
conductor y del pasajero delantero P. 6 8 9
Luces recordatorias del cinturón de seguridad de
los pasajeros traseros (en el panel central) P. 6 8 9
*1Luz de aviso de la presión de los neumáticos P. 690
Luces de avisoPáginas

1622. Conjunto de instrumentos
C-HR_HEV_OM_Europe_OM10767S
*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en el
modo ON para indicar que se está realizando una comprobación de l sistema. Se
apagan al encender el sistema híbrido o pasados unos segundos. Si una luz no se
enciende o no se apaga, puede que exista un funcionamiento inco rrecto en algún
sistema. Solicite una revisión del vehículo en un proveedor Toy ota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiabl e.
*2: La luz se enciende cuando el sistema está apagado.
*3: La luz parpadea para indicar que el sistema está activado.

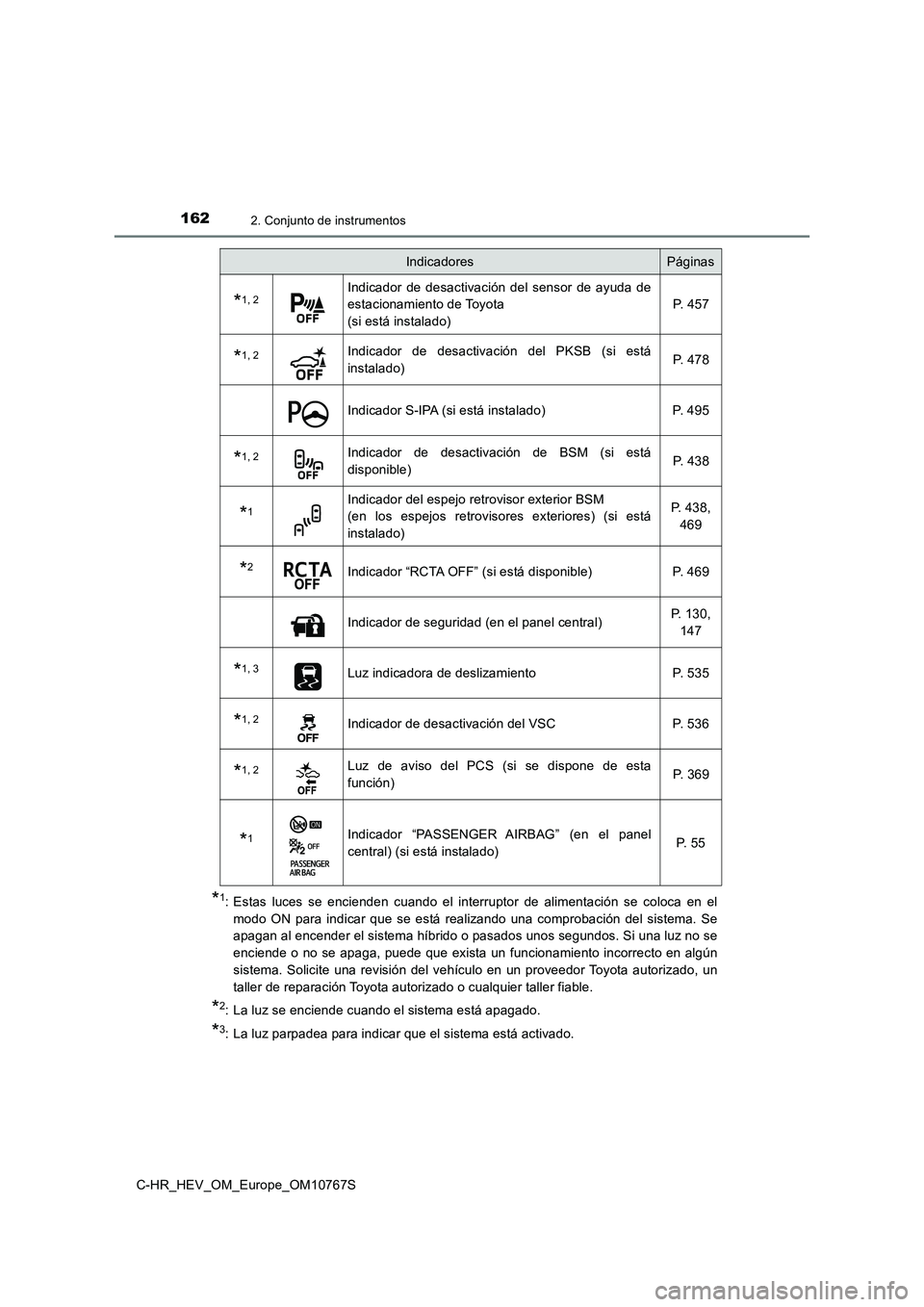

*1, 2Indicador de desactivación del sensor de ayuda de
estacionamiento de Toyota
(si está instalado)
P. 4 5 7
*1, 2Indicador de desactivación del PKSB (si está
instalado) P. 4 7 8
Indicador S-IPA (si está instalado) P. 495
*1, 2Indicador de desactivación de BSM (si está
disponible) P. 4 3 8
*1Indicador del espejo retrovisor exterior BSM
(en los espejos retrovisores exteriores) (si está
instalado)
P. 438,
469
*2Indicador “RCTA OFF” (si está disponible) P. 469
Indicador de seguridad (en el panel central) P. 130,
147
*1, 3Luz indicadora de deslizamiento P. 535
*1, 2Indicador de desactivación del VSC P. 536
*1, 2Luz de aviso del PCS (si se dispone de esta
función) P. 3 6 9
*1Indicador “PASSENGER AIRBAG” (en el panel
central) (si está instalado) P. 55
IndicadoresPáginas
