1814-1. Innan du börjar köra
4
Körning
OM10538SE

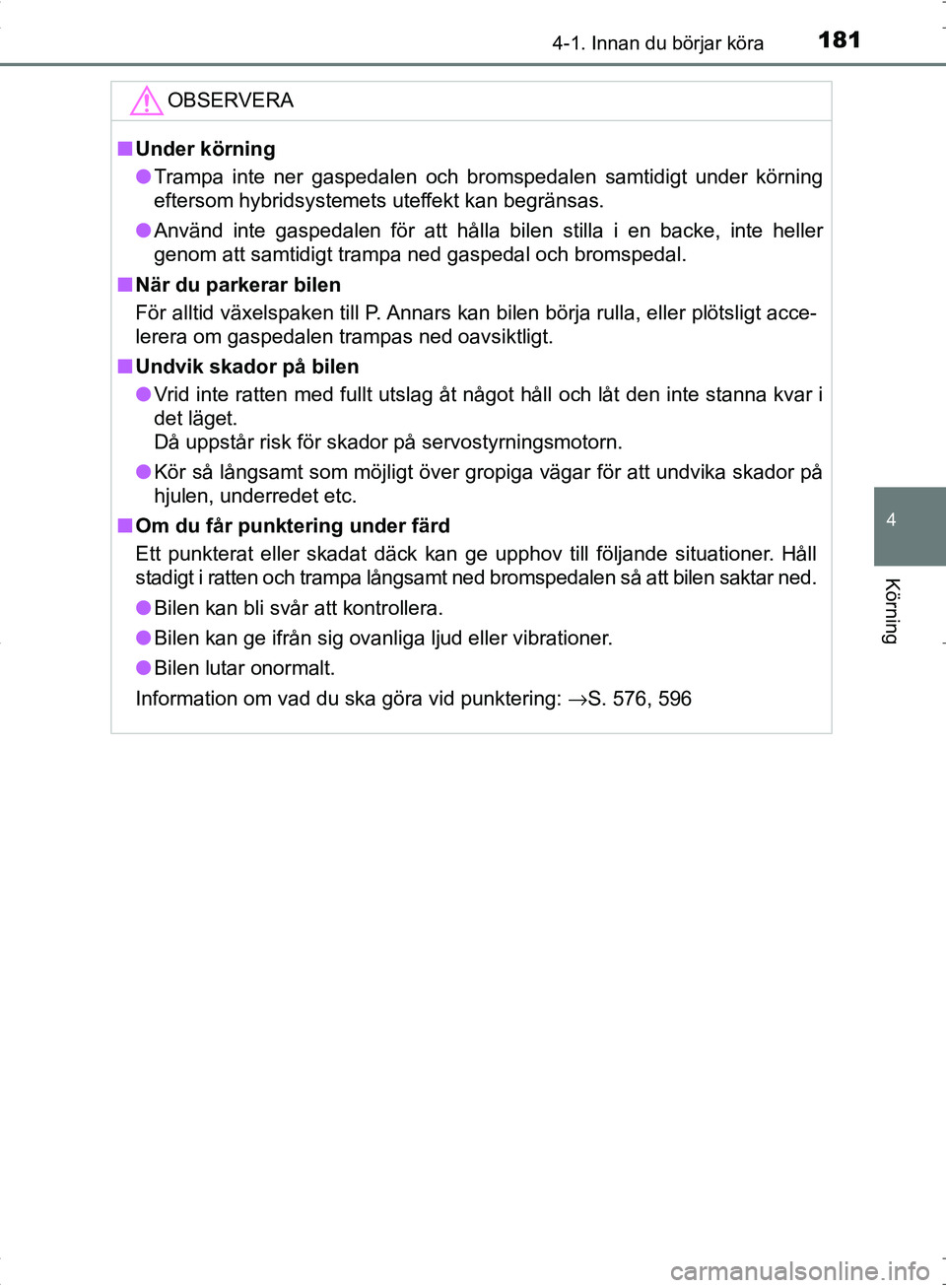

OBSERVERA
■Under körning
● Trampa inte ner gaspedalen och bromspedalen samtidigt under körning
eftersom hybridsystemets uteffekt kan begränsas.
● Använd inte gaspedalen för att hålla bilen stilla i en backe, inte heller
genom att samtidigt trampa ned gaspedal och bromspedal.
■ När du parkerar bilen
För alltid växelspaken till P. Annars kan bilen börja rulla, eller plötsligt acce-
lerera om gaspedalen trampas ned oavsiktligt.
■ Undvik skador på bilen
● Vrid inte ratten med fullt utslag åt något håll och låt den inte stanna kvar i
det läget.
Då uppstår risk för skador på servostyrningsmotorn.
● Kör så långsamt som möjligt över gropiga vägar för att undvika skador på
hjulen, underredet etc.
■ Om du får punktering under färd
Ett punkterat eller skadat däck kan ge upphov till följande situationer. Håll
stadigt i ratten och trampa långsamt ned bromspedalen så att bilen saktar ned.
● Bilen kan bli svår att kontrollera.
● Bilen kan ge ifrån sig ovanliga ljud eller vibrationer.
● Bilen lutar onormalt.
Information om vad du ska göra vid punktering: →S. 576, 596
OM10538SE.book Page 181 Thursday, November 24, 2016 6:41 PM

1824-1. Innan du börjar köra
OM10538SE

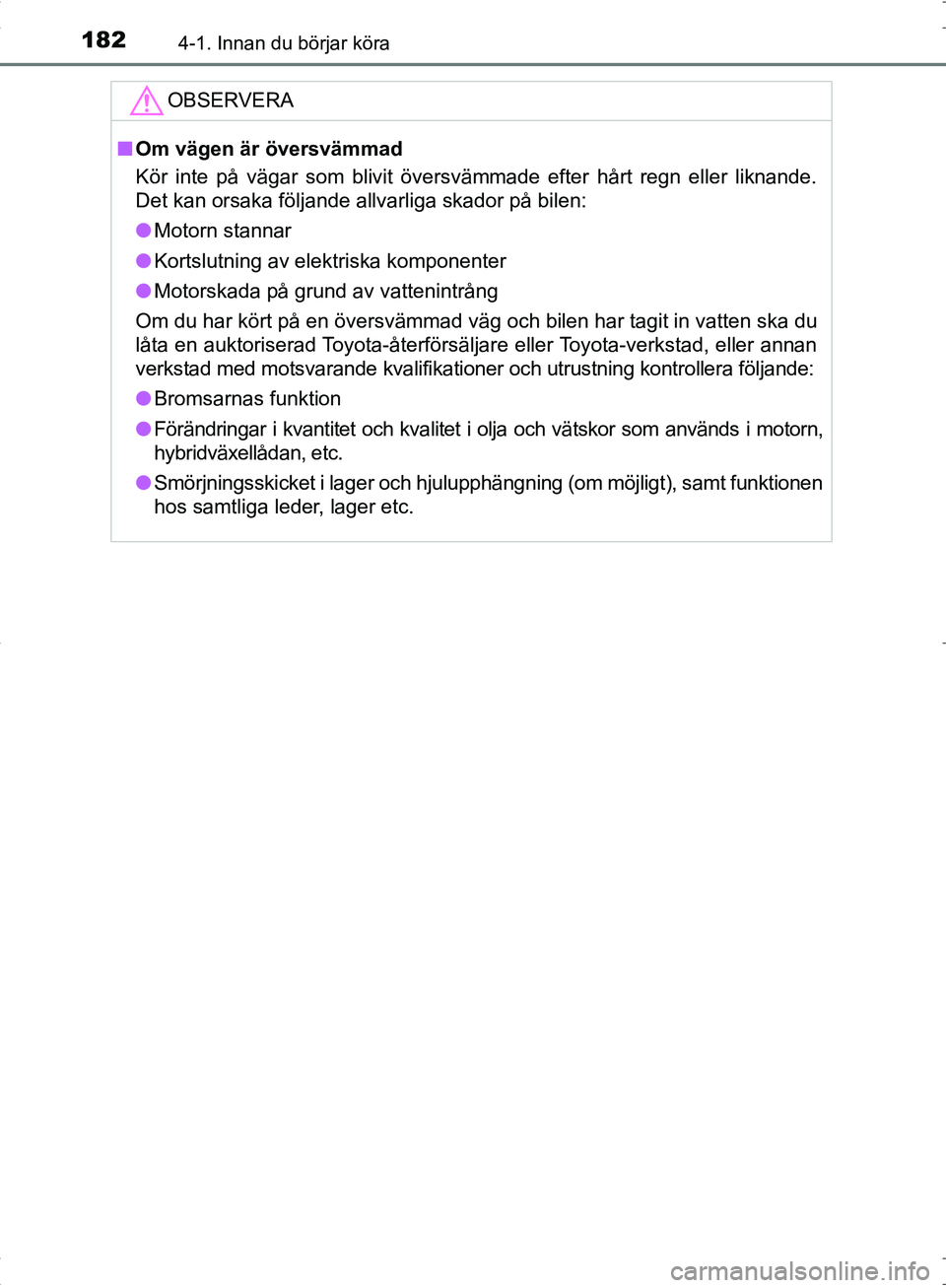

OBSERVERA
■Om vägen är översvämmad
Kör inte på vägar som blivit översvämmade efter hårt regn eller liknande\
.
Det kan orsaka följande allvarliga skador på bilen:
● Motorn stannar
● Kortslutning av elektriska komponenter
● Motorskada på grund av vattenintrång
Om du har kört på en översvämmad väg och bilen har tagit in vatten ska du
låta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med mo tsvarande kvalifikationer och utrustning kontrollera följande:
● Bromsarnas funktion
● Förändringar i kvantitet och kvalitet i olja och vätskor som används i motorn,
hybridväxellådan, etc.
● Smörjningsskicket i lager och hjulupphängning (om möjligt), samt funktionen
hos samtliga leder, lager etc.
OM10538SE.book Page 182 Thursday, November 24, 2016 6:41 PM

183
4
4-1. Innan du börjar köra
Körning
OM10538SE

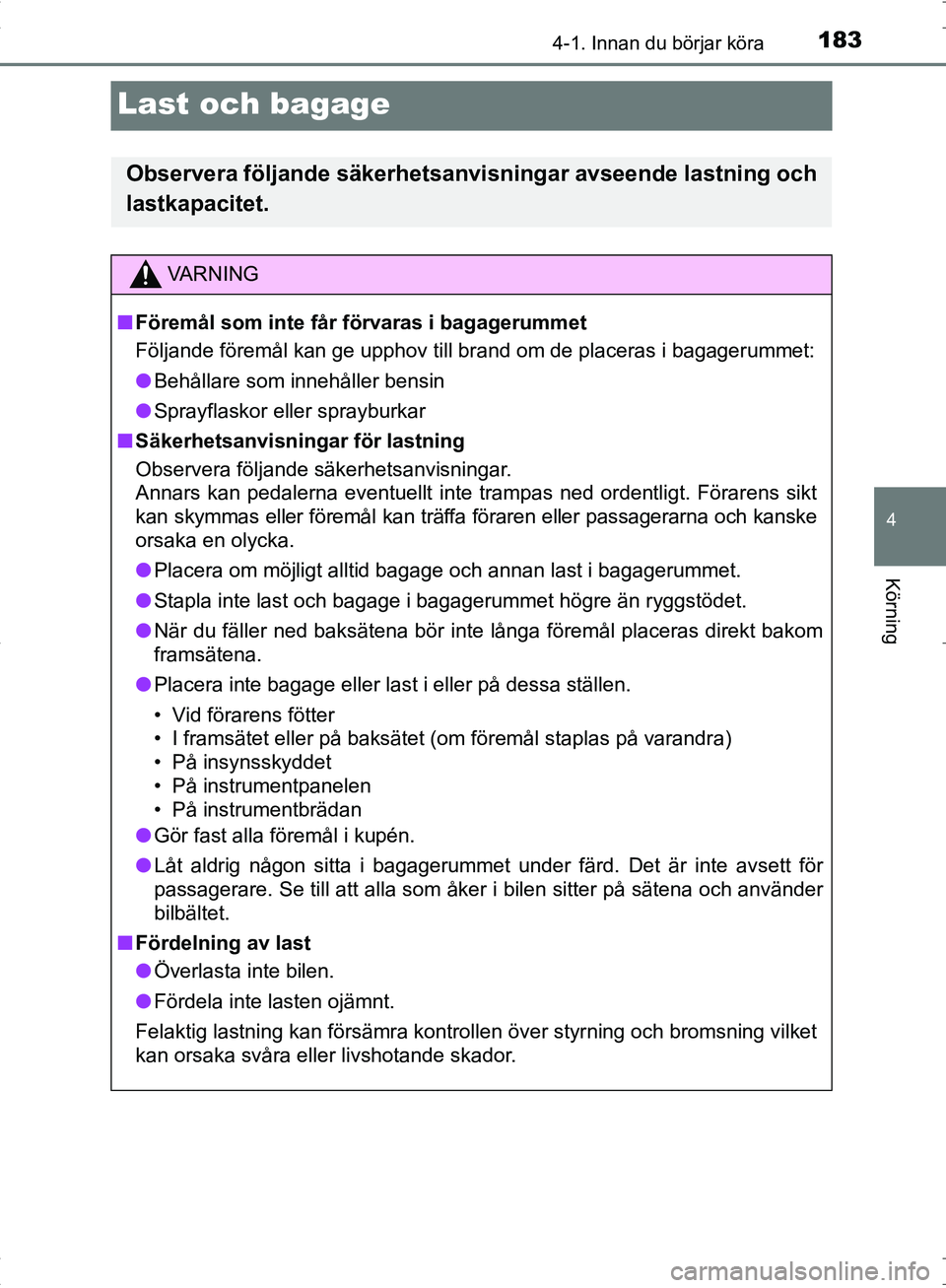

Last och bagage
Observera följande säkerhetsanvisningar avseende lastning och
lastkapacitet.
VA R N I N G
■Föremål som inte får förvaras i bagagerummet
Följande föremål kan ge upphov till brand om de placeras i bagagerummet:
● Behållare som innehåller bensin
● Sprayflaskor eller sprayburkar
■ Säkerhetsanvisningar för lastning
Observera följande säkerhetsanvisningar.
Annars kan pedalerna eventuellt inte trampas ned ordentligt. Förarens sikt
kan skymmas eller föremål kan träffa föraren eller passagerarna och kanske
orsaka en olycka.
● Placera om möjligt alltid bagage och annan last i bagagerummet.
● Stapla inte last och bagage i bagagerummet högre än ryggstödet.
● När du fäller ned baksätena bör inte långa föremål placeras direkt bakom
framsätena.
● Placera inte bagage eller last i eller på dessa ställen.
• Vid förarens fötter
• I framsätet eller på baksätet (om föremål staplas på varand\
ra)
• På insynsskyddet
• På instrumentpanelen
• På instrumentbrädan
● Gör fast alla föremål i kupén.
● Låt aldrig någon sitta i bagagerummet under färd. Det är inte avsett för
passagerare. Se till att alla som åker i bilen sitter på sätena och använder
bilbältet.
■ Fördelning av last
● Överlasta inte bilen.
● Fördela inte lasten ojämnt.
Felaktig lastning kan försämra kontrollen över styrning och bromsning vilket
kan orsaka svåra eller livshotande skador.
OM10538SE.book Page 183 Thursday, November 24, 2016 6:41 PM

1844-1. Innan du börjar köra
OM10538SE

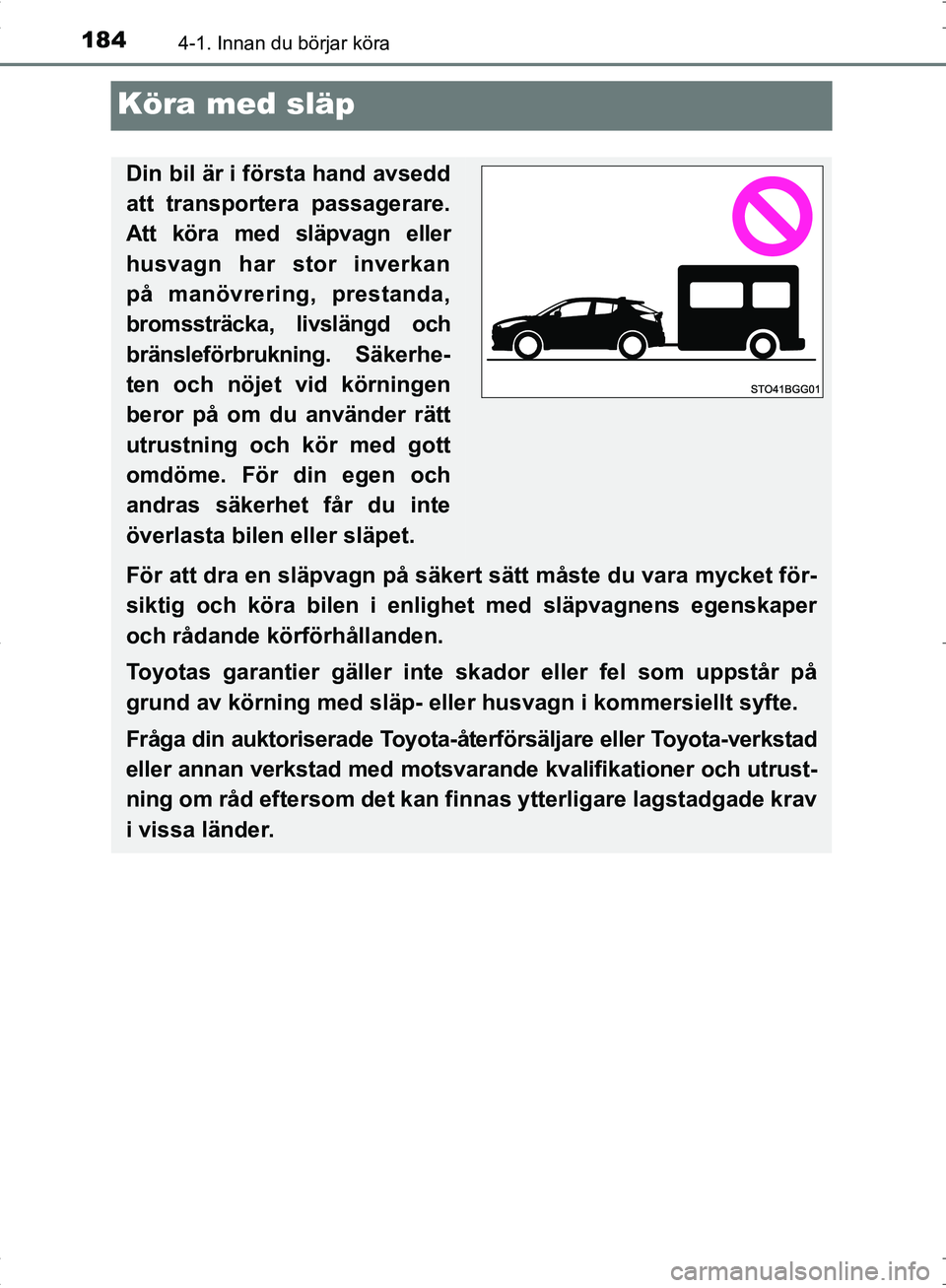

Köra med släp
Din bil är i första hand avsedd
att transportera passagerare.
Att köra med släpvagn eller
husvagn har stor inverkan
på manövrering, prestanda,
bromssträcka, livslängd och
bränsleförbrukning. Säkerhe-
ten och nöjet vid körningen
beror på om du använder rätt
utrustning och kör med gott
omdöme. För din egen och
andras säkerhet får du inte
överlasta bilen eller släpet.
För att dra en släpvagn på säkert sätt måste du vara mycket för-
siktig och köra bilen i enlighet med släpvagnens egenskaper
och rådande körförhållanden.
Toyotas garantier gäller inte skador eller fel som uppstår på
grund av körning med släp- eller husvagn i kommersiellt syfte.
Fråga din auktoriserade Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvara nde kvalifikationer och utrust-
ning om råd eftersom det kan fi nnas ytterligare lagstadgade krav
i vissa länder.
OM10538SE.book Page 184 Thursday, November 24, 2016 6:41 PM

1854-1. Innan du börjar köra
4
Körning
OM10538SE

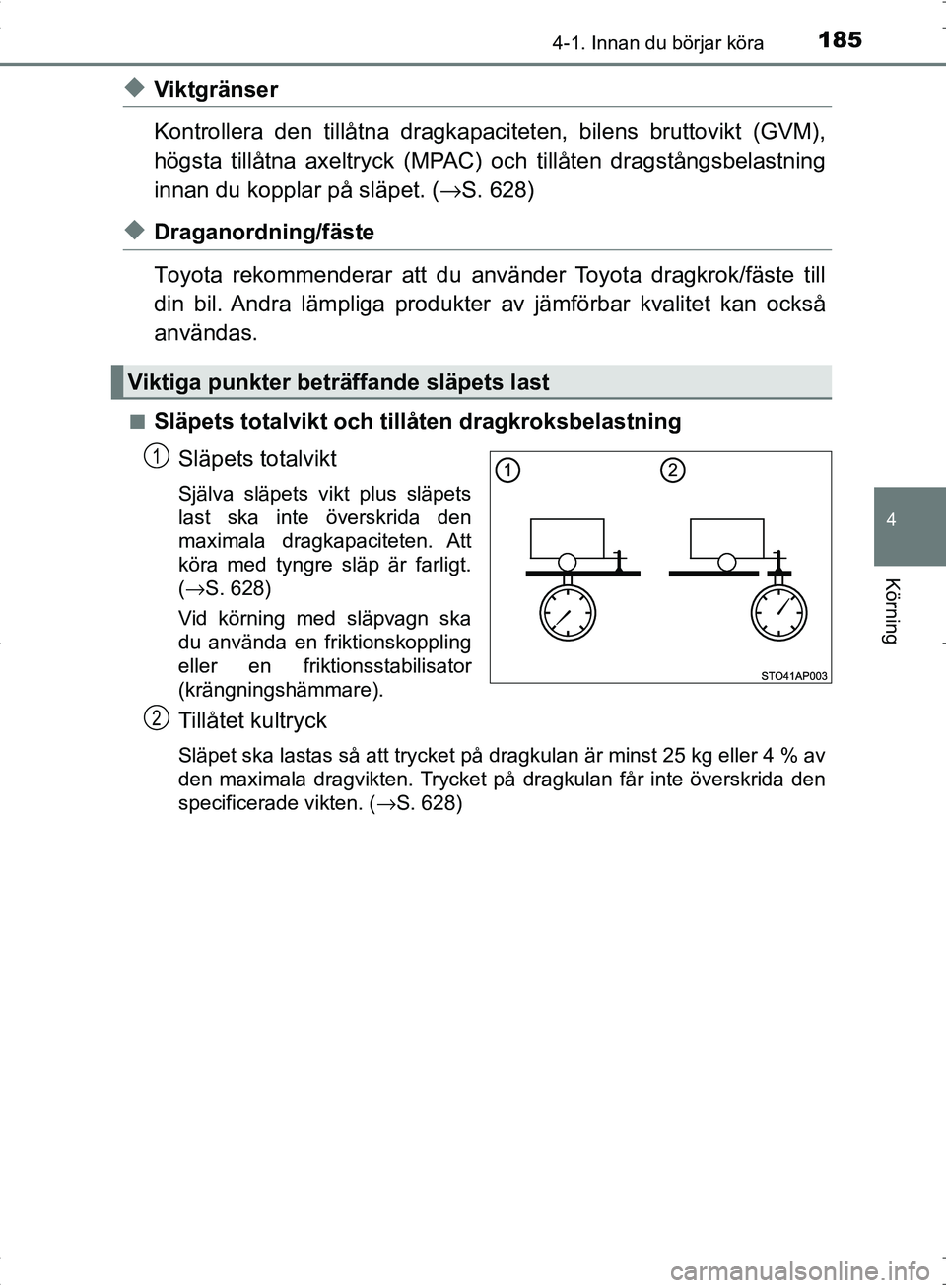

◆Viktgränser
Kontrollera den tillåtna dragkapaciteten, bilens bruttovikt (GVM),
högsta tillåtna axeltryck (MPAC) och tillåt en dragstångsbelastning
innan du kopplar på släpet. (→ S. 628)
◆Draganordning/fäste
Toyota rekommenderar att du använder Toyota dragkrok/fäste till
din bil. Andra lämpliga produkter av jämförbar kvalitet kan också
användas.
■Släpets totalvikt och tillåten dragkroksbelastning
Släpets totalvikt
Själva släpets vikt plus släpets
last ska inte överskrida den
maximala dragkapaciteten. Att
köra med tyngre släp är farligt.
(→S. 628)
Vid körning med släpvagn ska
du använda en friktionskoppling
eller en friktionsstabilisator
(krängningshämmare).
Tillåtet kultryck
Släpet ska lastas så att trycket på dragkulan är minst 25 kg eller 4 % av
den maximala dragvikten. Trycket på dragkulan får inte överskrida den
specificerade vikten. ( →S. 628)
Viktiga punkter beträffande släpets last
1
2
OM10538SE.book Page 185 Thursday, November 24, 2016 6:41 PM

1864-1. Innan du börjar köra
OM10538SE■

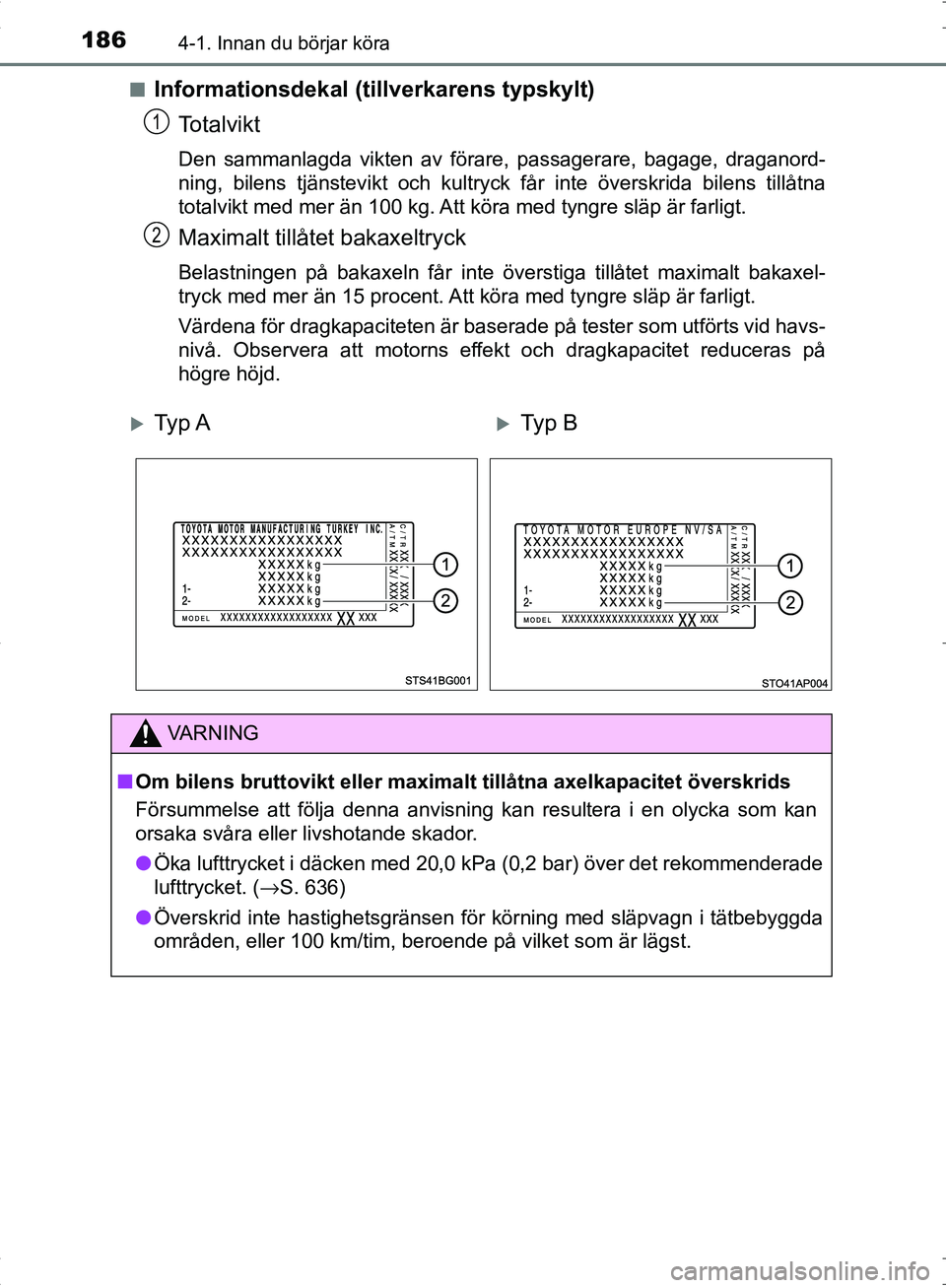

Informationsdekal (tillverkarens typskylt)
Totalvikt
Den sammanlagda vikten av förare, passagerare, bagage, draganord-
ning, bilens tjänstevikt och kultryck får inte överskrida bilens tillåtna
totalvikt med mer än 100 kg. Att köra med tyngre släp är farligt.
Maximalt tillåtet bakaxeltryck
Belastningen på bakaxeln får inte överstiga tillåtet maximalt bakaxel-
tryck med mer än 15 procent. Att köra med tyngre släp är farligt.
Värdena för dragkapaciteten är baserade på tester som utförts vid havs-
nivå. Observera att motorns effekt och dragkapacitet reduceras på
högre höjd.
Ty p ATy p B
VA R N I N G
■Om bilens bruttovikt eller maxima lt tillåtna axelkapacitet överskrids
Försummelse att följa denna anvisning kan resultera i en olycka som kan
orsaka svåra eller livshotande skador.
● Öka lufttrycket i däcken med 20,0 kP a (0,2 bar) över det rekommenderade
lufttrycket. ( →S. 636)
● Överskrid inte hastighetsgränsen för körning med släpvagn i tätbebyggda
områden, eller 100 km/tim, beroende på vilket som är lägst.
1
2
OM10538SE.book Page 186 Thursday, November 24, 2016 6:41 PM

1874-1. Innan du börjar köra
4
Körning
OM10538SE
519 mm
519 mm
894 mm
559 mm
379 mm
387 mm
43,6 mm

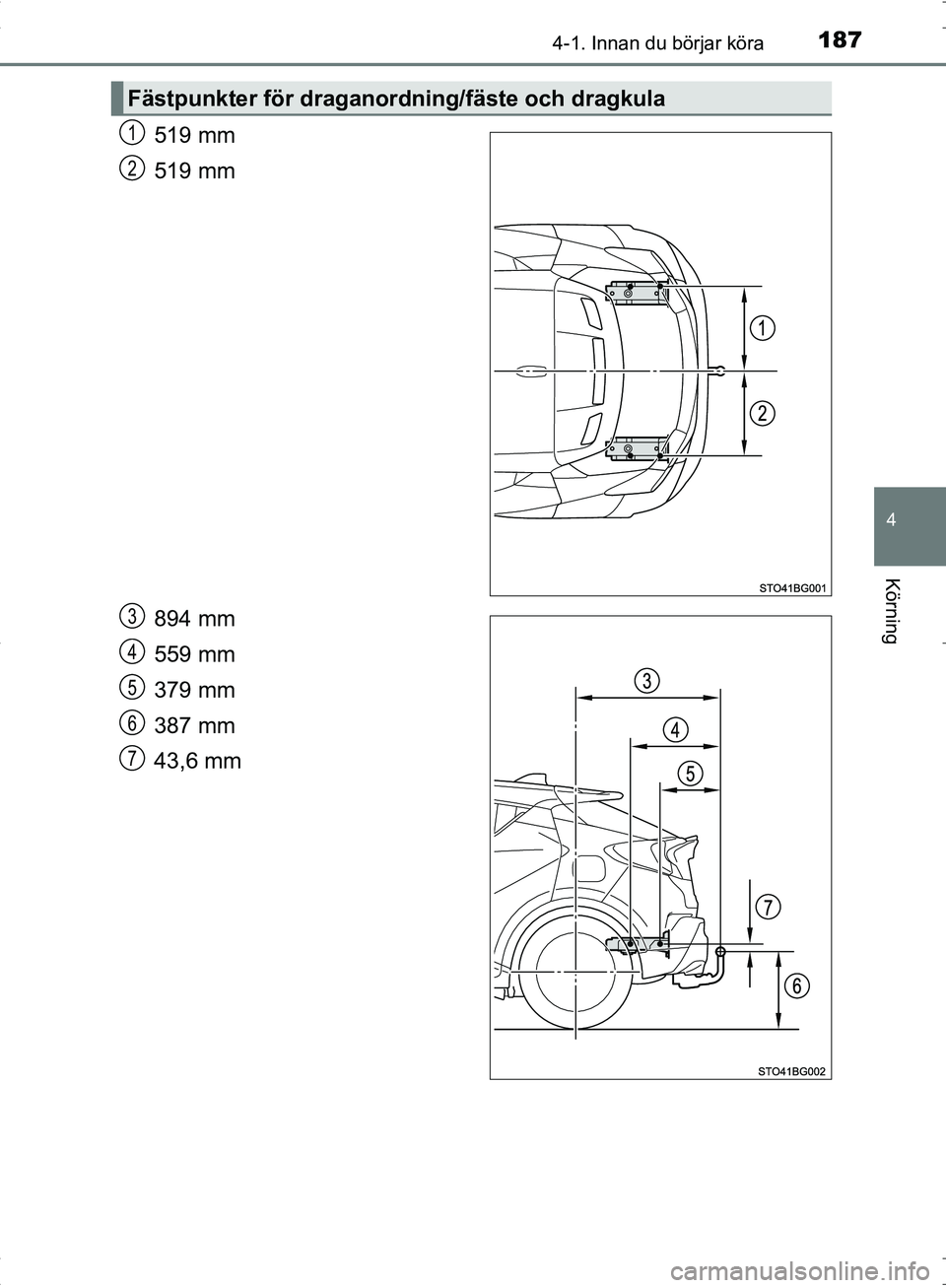

Fästpunkter för draganordning/fäste och dragkula
1
2
3
4
5
6
7
OM10538SE.book Page 187 Thursday, November 24, 2016 6:41 PM

1884-1. Innan du börjar köra
OM10538SE

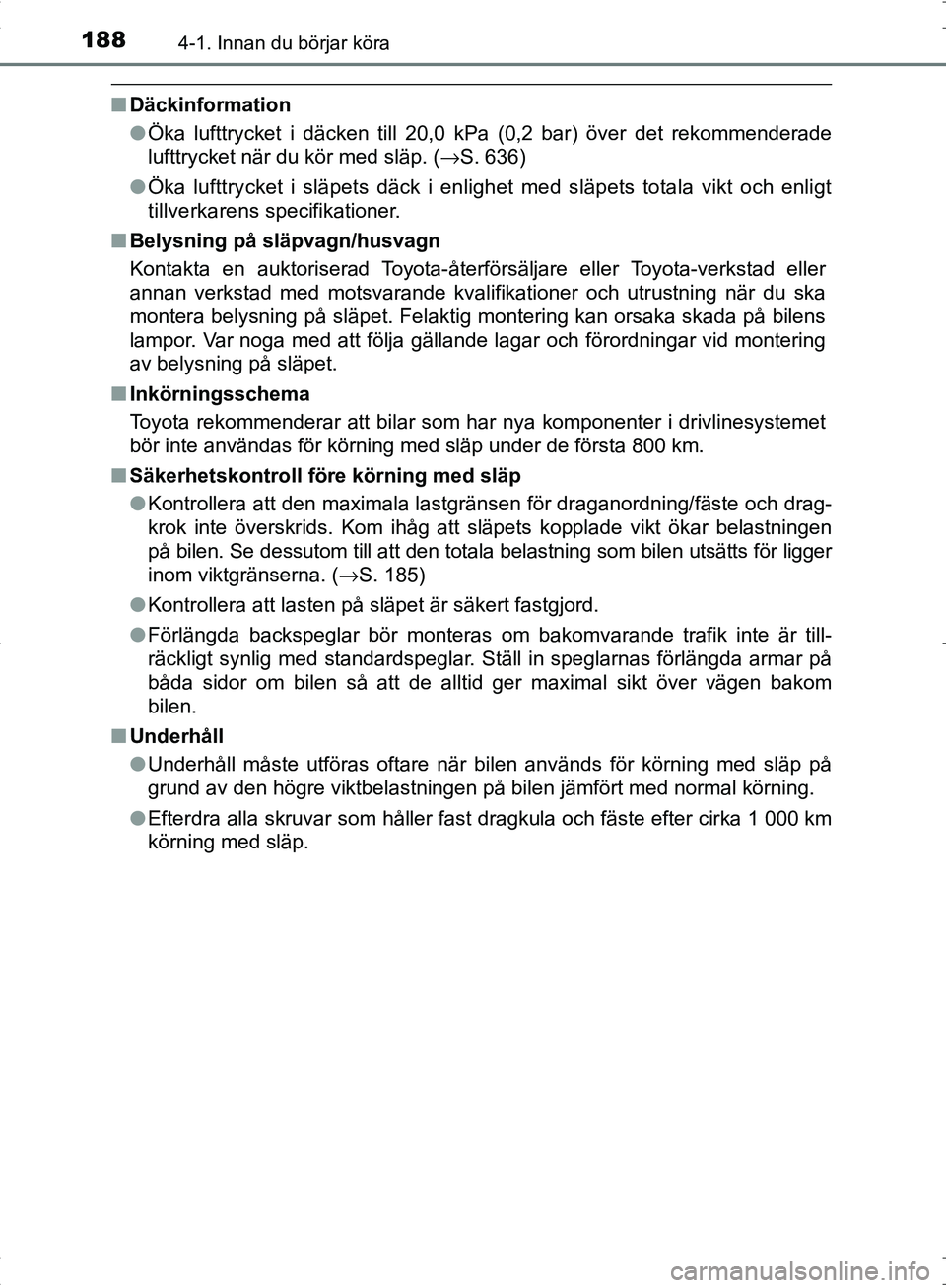

■Däckinformation
●Öka lufttrycket i däcken till 20,0 kPa (0,2 bar) över det rekommenderade
lufttrycket när du kör med släp. ( →S. 636)
● Öka lufttrycket i släpets däck i enlighet med släpets totala vikt och enligt
tillverkarens specifikati oner.
■ Belysning på släpvagn/husvagn
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning när du ska
montera belysning på släpet. Felaktig montering kan orsaka skada på bilens
lampor. Var noga med att följa gällande lagar och förordningar vid montering
av belysning på släpet.
■ Inkörningsschema
Toyota rekommenderar att bilar som har nya komponenter i drivlinesystemet
bör inte användas för körning med släp under de första 800 km.
■ Säkerhetskontroll före körning med släp
●Kontrollera att den maximala lastgränsen för draganordning/fäste och drag-
krok inte överskrids. Kom ihåg att släpets kopplade vikt ökar belastningen
på bilen. Se dessutom till att den tota la belastning som bilen utsätts för ligger
inom viktgränserna. ( →S. 185)
● Kontrollera att lasten på släpet är säkert fastgjord.
● Förlängda backspeglar bör monteras om bakomvarande trafik inte är till-
räckligt synlig med standardspeglar. Ställ in speglarnas förlängda armar på
båda sidor om bilen så att de alltid ger maximal sikt över vägen bakom
bilen.
■ Underhåll
●Underhåll måste utföras oftare när bilen används för körning med släp på
grund av den högre viktbelastningen på bilen jämfört med normal\
körning.
● Efterdra alla skruvar som håller fast dragkula och fäste efter cirka 1 000 km
körning med släp.
OM10538SE.book Page 188 Thursday, November 24, 2016 6:41 PM

1894-1. Innan du börjar köra
4
Körning
OM10538SE

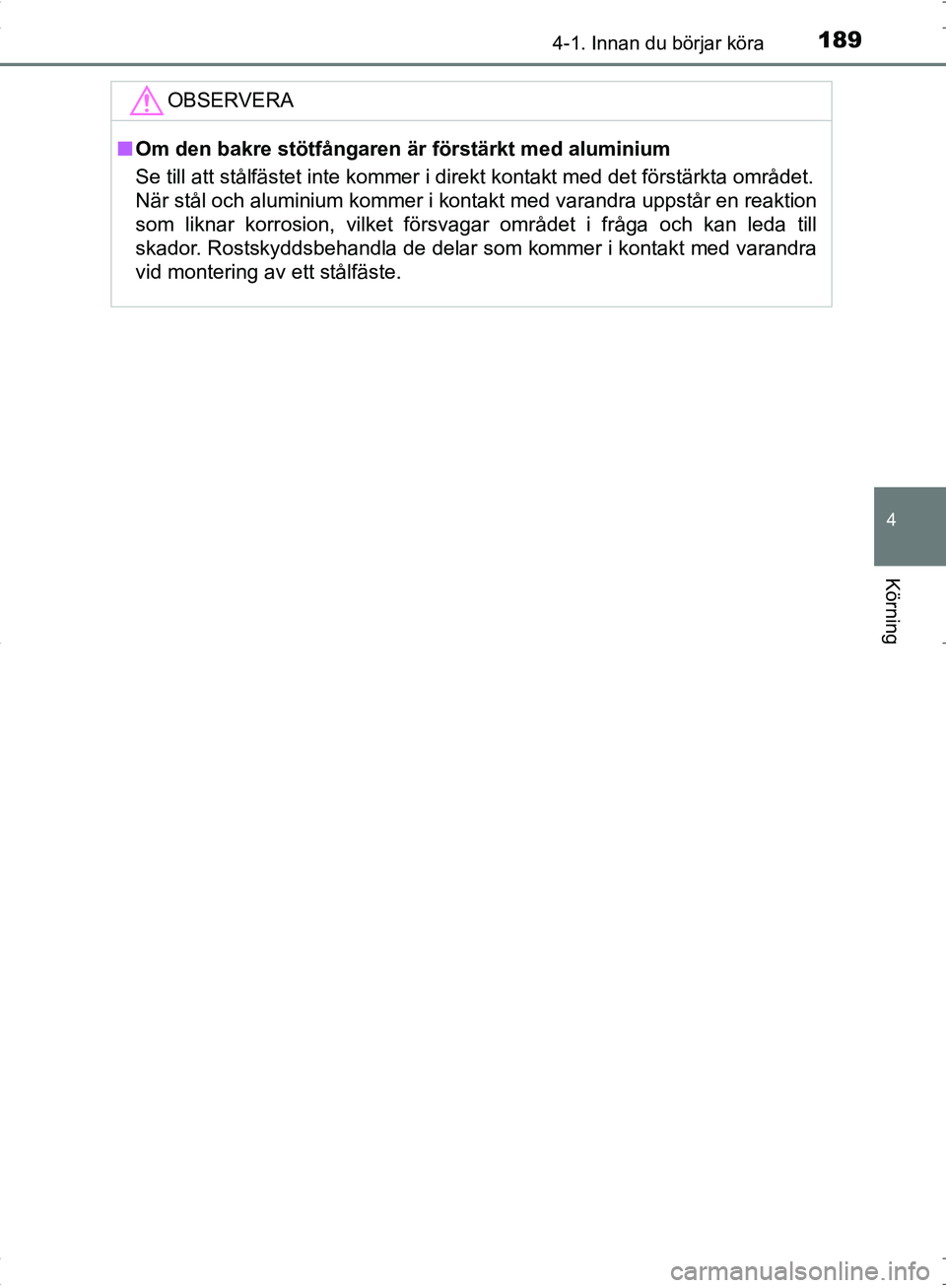

OBSERVERA
■Om den bakre stötfångaren är förstärkt med aluminium
Se till att stålfästet inte kommer i direkt kontakt med det för\
stärkta området.
När stål och aluminium kommer i kontakt med varandra uppstår en reaktion
som liknar korrosion, vilket försvagar området i fråga och kan le\
da till
skador. Rostskyddsbehandla de delar som kommer i kontakt med varandra
vid montering av ett stålfäste.
OM10538SE.book Page 189 Thursday, November 24, 2016 6:41 PM

1904-1. Innan du börjar köra
OM10538SE

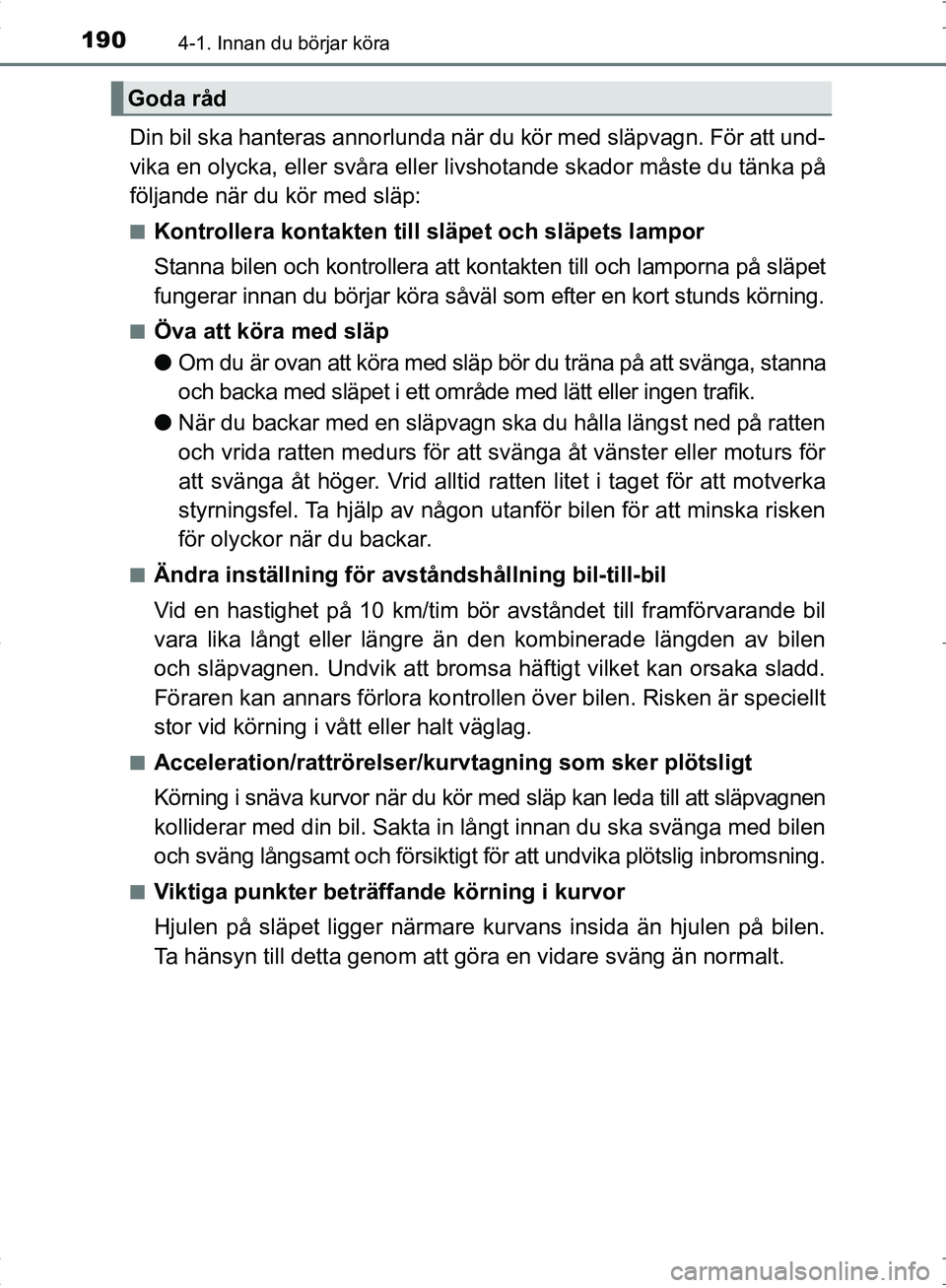

Din bil ska hanteras annorlunda när du kör med släpvagn. För att und-
vika en olycka, eller svåra eller livshotande skador måste du tänka på
följande när du kör med släp:
■Kontrollera kontakten till släpet och släpets lampor
Stanna bilen och kontrollera att kontakten till och lamporna på släpet
fungerar innan du börjar köra såväl som efter en kort stunds körning.
■Öva att köra med släp
● Om du är ovan att köra med släp bör du träna på att svänga, stanna
och backa med släpet i ett område med lätt eller ingen trafik.
● När du backar med en släpvagn ska du hålla längst ned på ratten
och vrida ratten medurs för att svänga åt vänster eller moturs för
att svänga åt höger. Vrid alltid ratten litet i taget för att motverka
styrningsfel. Ta hjälp av någon ut anför bilen för att minska risken
för olyckor när du backar.
■Ändra inställning för avs tåndshållning bil-till-bil
Vid en hastighet på 10 km/tim bör avståndet till framförvarande bil
vara lika långt eller längre än den kombinerade längden av bilen
och släpvagnen. Undvik att bromsa häftigt vilket kan orsaka sladd.
Föraren kan annars förlora kontrollen över bilen. Risken är speciellt
stor vid körning i vått eller halt väglag.
■Acceleration/rattrörelser/kurvtagning som sker plötsligt
Körning i snäva kurvor när du kör med släp kan leda till att släpvagnen
kolliderar med din bil. Sakta in långt innan du ska svänga med bilen
och sväng långsamt och försiktigt fö r att undvika plötslig inbromsning.
■Viktiga punkter beträffande körning i kurvor
Hjulen på släpet ligger närmare kurvans insida än hjulen på bilen.
Ta hänsyn till detta genom att göra en vidare sväng än normalt.
Goda råd
