TOYOTA C_HR HYBRID 2016 Bruksanvisningar (in Swedish)

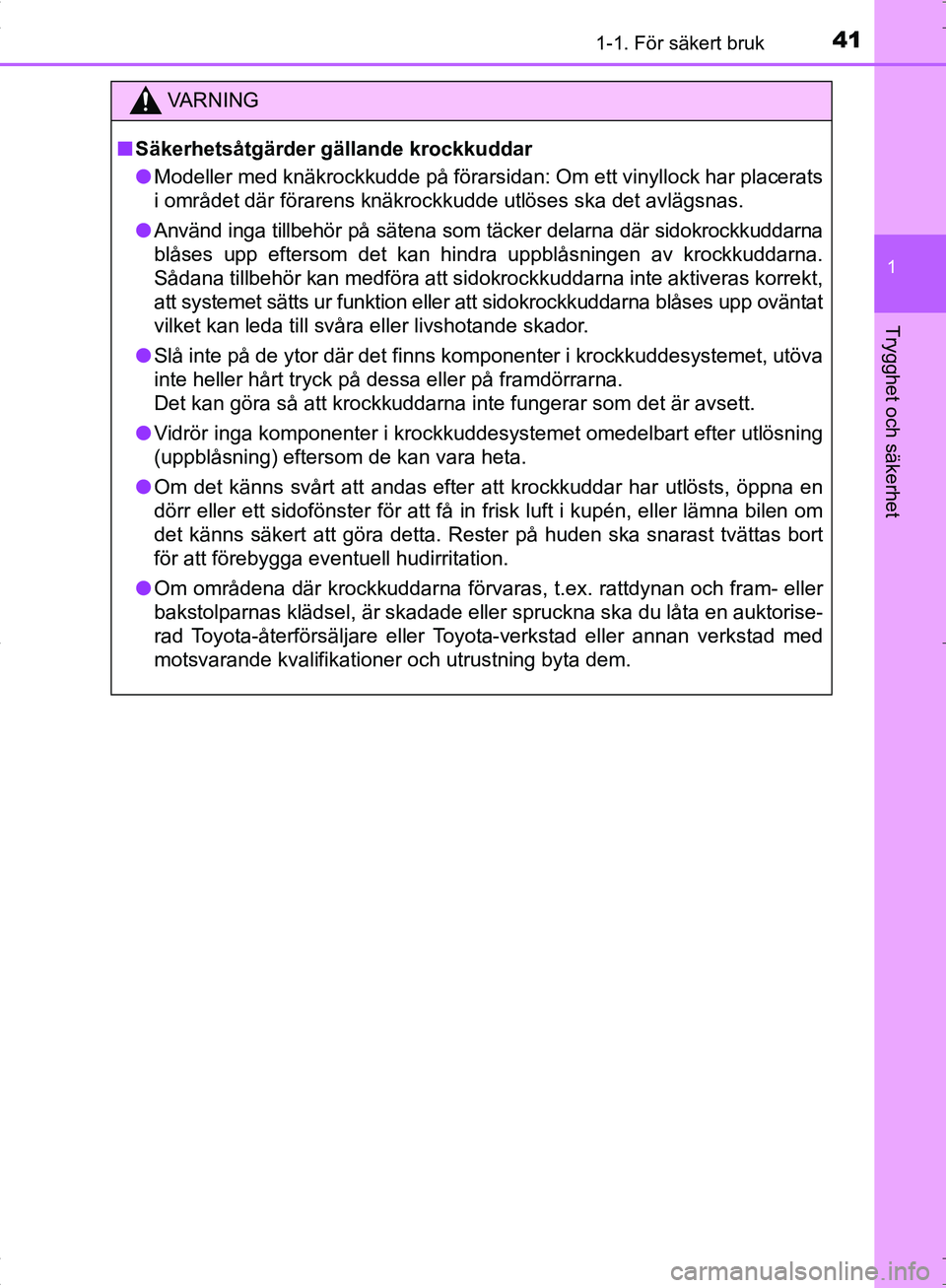

411-1. För säkert bruk
1
Trygghet och säkerhet
OM10538SE
VA R N I N G
■Säkerhetsåtgärder gällande krockkuddar
● Modeller med knäkrockkudde på förarsidan: Om ett vinyllock har placerats
i området där förarens knäkrockkudde utlöses ska det avlägsnas.
● Använd inga tillbehör på sätena som täcker delarna där sidokrockkuddarna
blåses upp eftersom det kan hindra uppblåsningen av krockkuddarna.
Sådana tillbehör kan medföra att sidokrockkuddarna inte aktiveras korrekt,
att systemet sätts ur funktion eller att sidokrockkuddarna blåses upp oväntat
vilket kan leda till svåra eller livshotande skador.
● Slå inte på de ytor där det finns komponenter i krockkuddesystemet, utöva
inte heller hårt tryck på dessa eller på framdörrarna.
Det kan göra så att krockkuddarna inte fungerar som det är avsett.
● Vidrör inga komponenter i krockkuddesystemet omedelbart efter utlösning
(uppblåsning) eftersom de kan vara heta.
● Om det känns svårt att andas efter att krockkuddar har utlösts, öppna en
dörr eller ett sidofönster för att få in frisk luft i kupén, eller lämna bilen om
det känns säkert att göra detta. Rester på huden ska snarast tvättas bort
för att förebygga eventuell hudirritation.
● Om områdena där krockkuddarna förvaras, t.ex. rattdynan och fram- eller
bakstolparnas klädsel, är skadade eller spruckna ska du låta en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning byta dem.
OM10538SE.book Page 41 Thursday, November 24, 2016 6:41 PM

421-1. För säkert bruk
OM10538SE

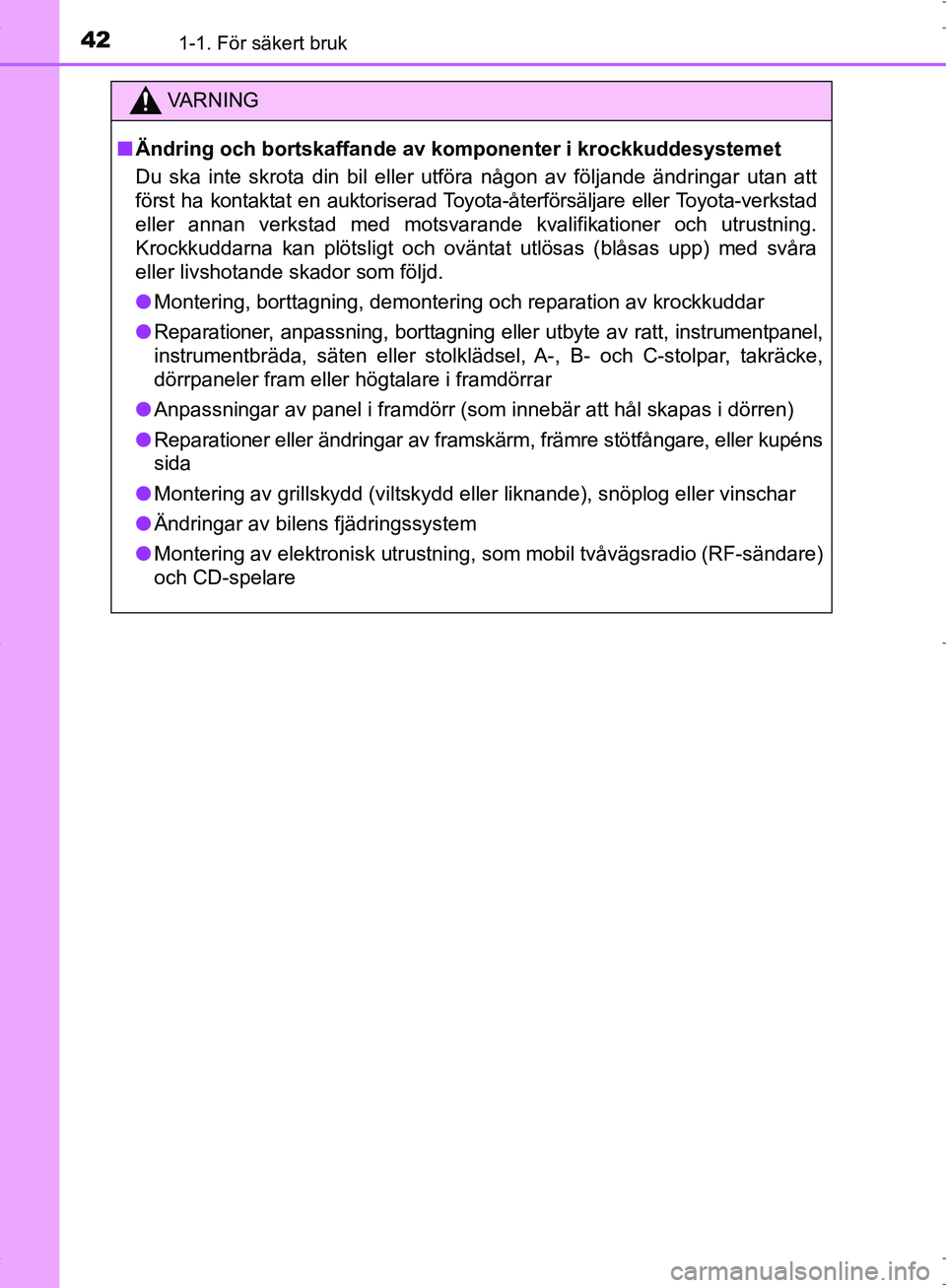

VA R N I N G
■Ändring och bortskaffande av ko mponenter i krockkuddesystemet
Du ska inte skrota din bil eller utföra någon av följande ändringar utan a\
tt
först ha kontaktat en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning.
Krockkuddarna kan plötsligt och oväntat utlösas (blåsas upp) med svåra
eller livshotande skador som följd.
● Montering, borttagning, demontering och reparation av krockkuddar
● Reparationer, anpassning, borttagning eller utbyte av ratt, instrumentpanel,
instrumentbräda, säten eller stolklädsel, A-, B- och C-stolpar, takräcke,
dörrpaneler fram eller högtalare i framdörrar
● Anpassningar av panel i framdörr (s om innebär att hål skapas i dörren)
● Reparationer eller ändringar av framskärm, främre stötfångare, eller kupéns
sida
● Montering av grillskydd (viltskydd eller liknande), snöplog eller vinschar
● Ändringar av bilens fjädringssystem
● Montering av elektronisk utrustning, som mobil tvåvägsradio (RF-sändare)
och CD-spelare
OM10538SE.book Page 42 Thursday, November 24, 2016 6:41 PM

431-1. För säkert bruk
1
Trygghet och säkerhet
OM10538SE

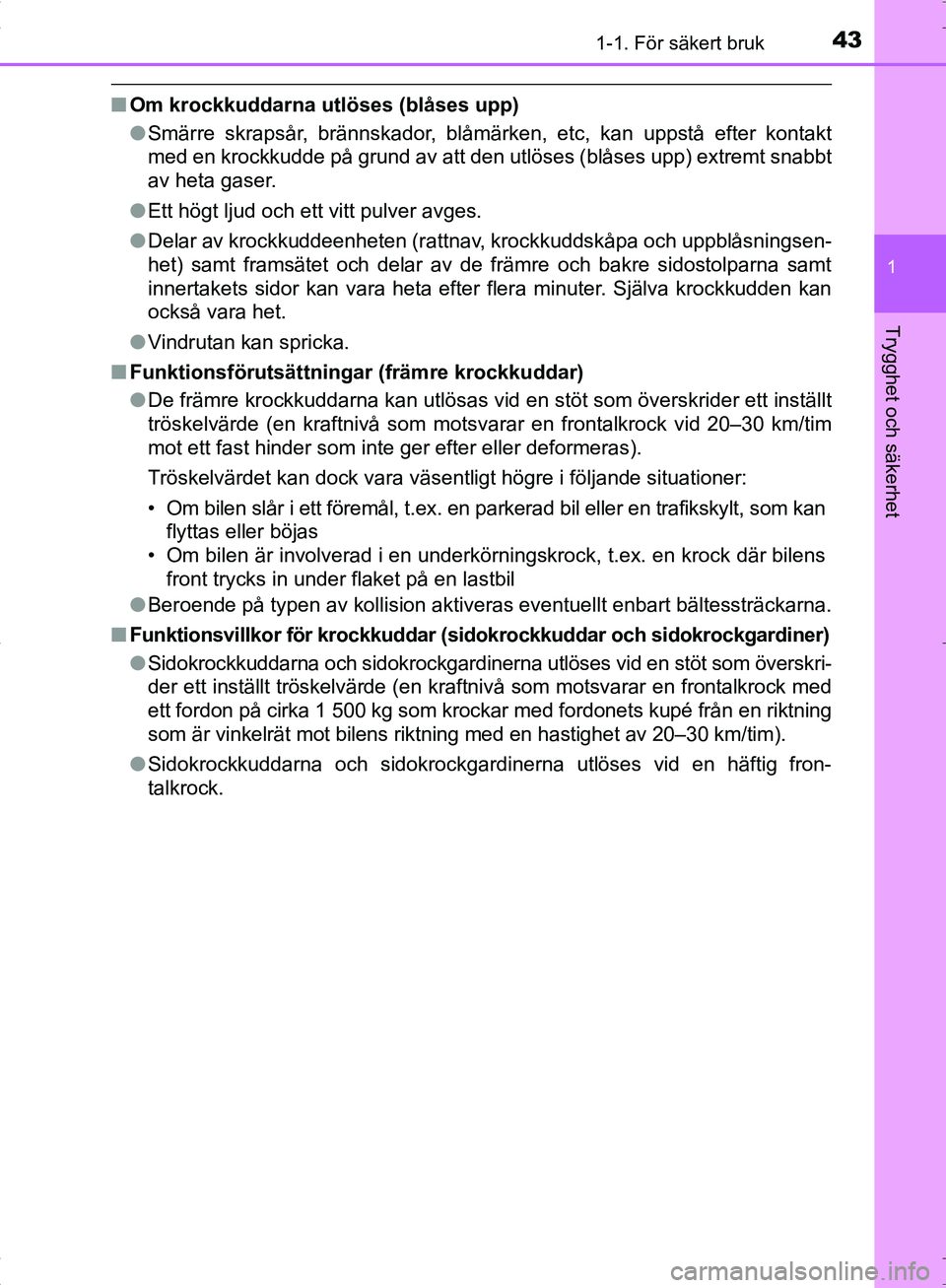

■Om krockkuddarna utlöses (blåses upp)
●Smärre skrapsår, brännskador, blåmärken, etc, kan uppstå efter kontakt
med en krockkudde på grund av att den utlöses (blåses upp) extremt snabbt
av heta gaser.
● Ett högt ljud och ett vitt pulver avges.
● Delar av krockkuddeenheten (rattnav, krockkuddskåpa och uppblåsningsen-
het) samt framsätet och delar av de främre och bakre sidostolparna samt
innertakets sidor kan vara heta efter flera minuter. Själva krockkudden kan
också vara het.
● Vindrutan kan spricka.
■ Funktionsförutsättninga r (främre krockkuddar)
● De främre krockkuddarna kan utlösas vid en stöt som överskrider ett inställt
tröskelvärde (en kraftnivå som motsvarar en frontalkrock vid 20–30 km/tim
mot ett fast hinder som inte ger efter eller deformeras).
Tröskelvärdet kan dock vara väsentligt högre i följande situatione\
r:
• Om bilen slår i ett föremål, t.ex. en parkerad bil eller en trafikskylt, som kan
flyttas eller böjas
• Om bilen är involverad i en underkörningskrock, t.ex. en krock där bilens
front trycks in under flaket på en lastbil
● Beroende på typen av kollision aktiveras eventuellt enbart bältessträckarna.
■ Funktionsvillkor för krockkuddar (sid okrockkuddar och sidokrockgardiner)
● Sidokrockkuddarna och sidokrockgardinerna utlöses vid en stöt som överskri-
der ett inställt tröskelvärde (en kraftnivå som motsvarar en frontalkrock med
ett fordon på cirka 1 500 kg som krockar med fordonets kupé från en riktning
som är vinkelrät mot bilens riktning med en hastighet av 20–30 km/tim).
● Sidokrockkuddarna och sidokrockgardinerna utlöses vid en häftig fron-
talkrock.
OM10538SE.book Page 43 Thursday, November 24, 2016 6:41 PM

441-1. För säkert bruk
OM10538SE■
Andra situationer än en kollision nä r krockkuddar kan utlösas (blåsas upp)
Framsätets krockkuddar och sidokrockgardinerna kan också utlösas om
bilens underrede utsätts för en kraftig stöt. Några exempel visas på bilden.
■ Kollisionstyper som inte orsakar utlösning av krockkudde (krockkuddar
fram)
Krockkuddarna fram ska oftast inte utlösas om bilen är utsatt för påkörning
från sidan eller bakifrån, om bilen välter eller om den blir påkörd i låg hastighet
framifrån. Men om en kollision, oavsett ty p, minskar bilens hastighet tillräckligt
mycket kan de främre krockkuddarna utlösas. ● Påkörning mot trottoarkant eller annan
hård yta
● Nedkörning i eller passage över djupt hål
● Hård landning eller fall
● Påkörning från sidan
● Påkörning bakifrån
● Bilen välter
OM10538SE.book Page 44 Thursday, November 24, 2016 6:41 PM

451-1. För säkert bruk
1
Trygghet och säkerhet

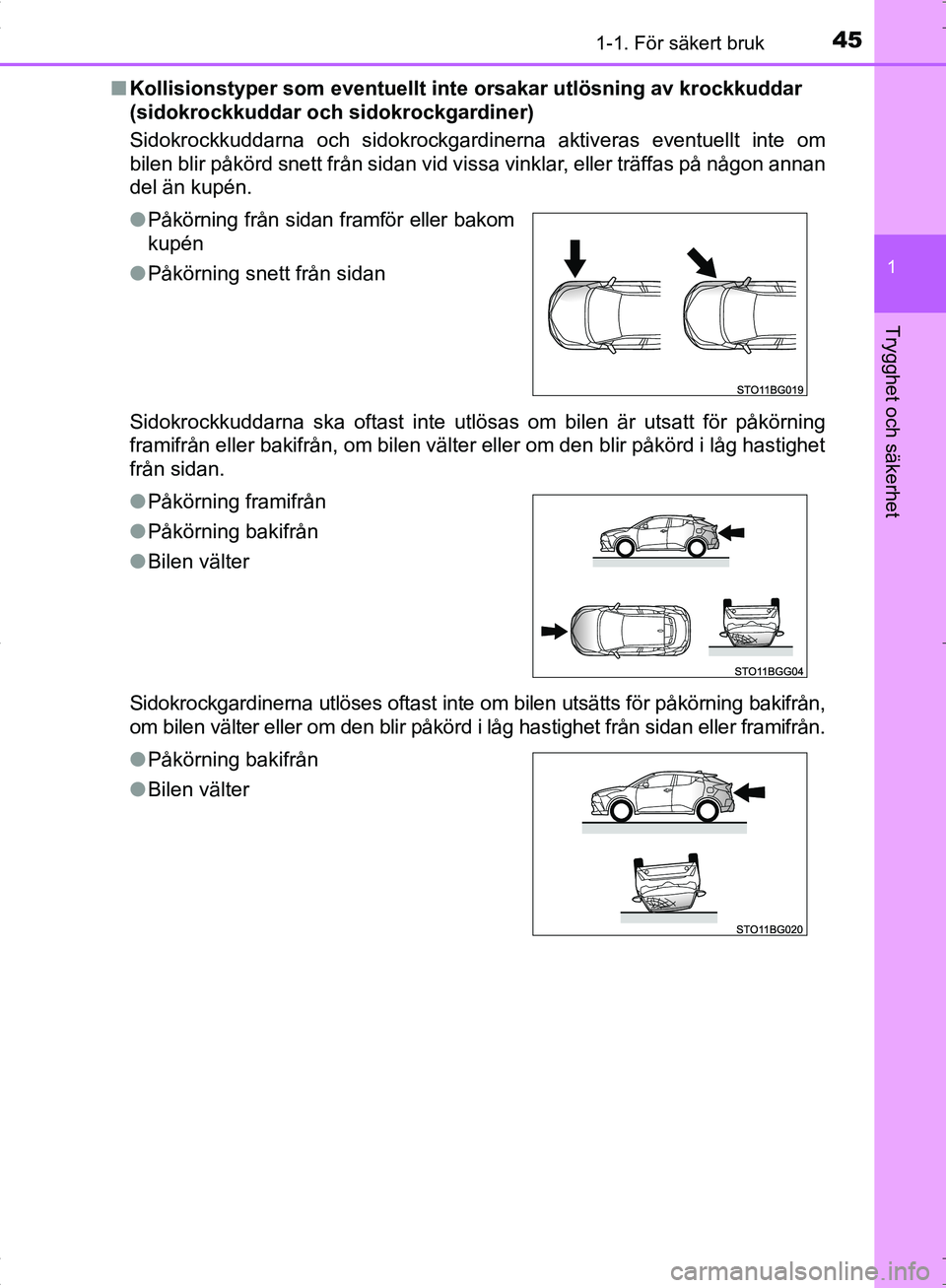

OM10538SE■
Kollisionstyper som eventuellt inte orsakar utlösning av krockkuddar
(sidokrockkuddar och sidokrockgardiner)
Sidokrockkuddarna och sidokrockgardinerna aktiveras eventuellt inte om
bilen blir påkörd snett från sidan vid vissa vinklar, eller träffas på någon annan
del än kupén.
Sidokrockkuddarna ska oftast inte utlösas om bilen är utsatt för påkörning
framifrån eller bakifrån, om bilen välter eller om den blir påkörd i låg hastighet
från sidan.
Sidokrockgardinerna utlöses oftast inte om bilen utsätts för påkörning bakifrån,
om bilen välter eller om den blir påkörd i låg hastighet från sidan eller framifrån.
●
Påkörning från sidan framför eller bakom
kupén
● Påkörning snett från sidan
● Påkörning framifrån
● Påkörning bakifrån
● Bilen välter
● Påkörning bakifrån
● Bilen välter
OM10538SE.book Page 45 Thursday, November 24, 2016 6:41 PM

461-1. För säkert bruk

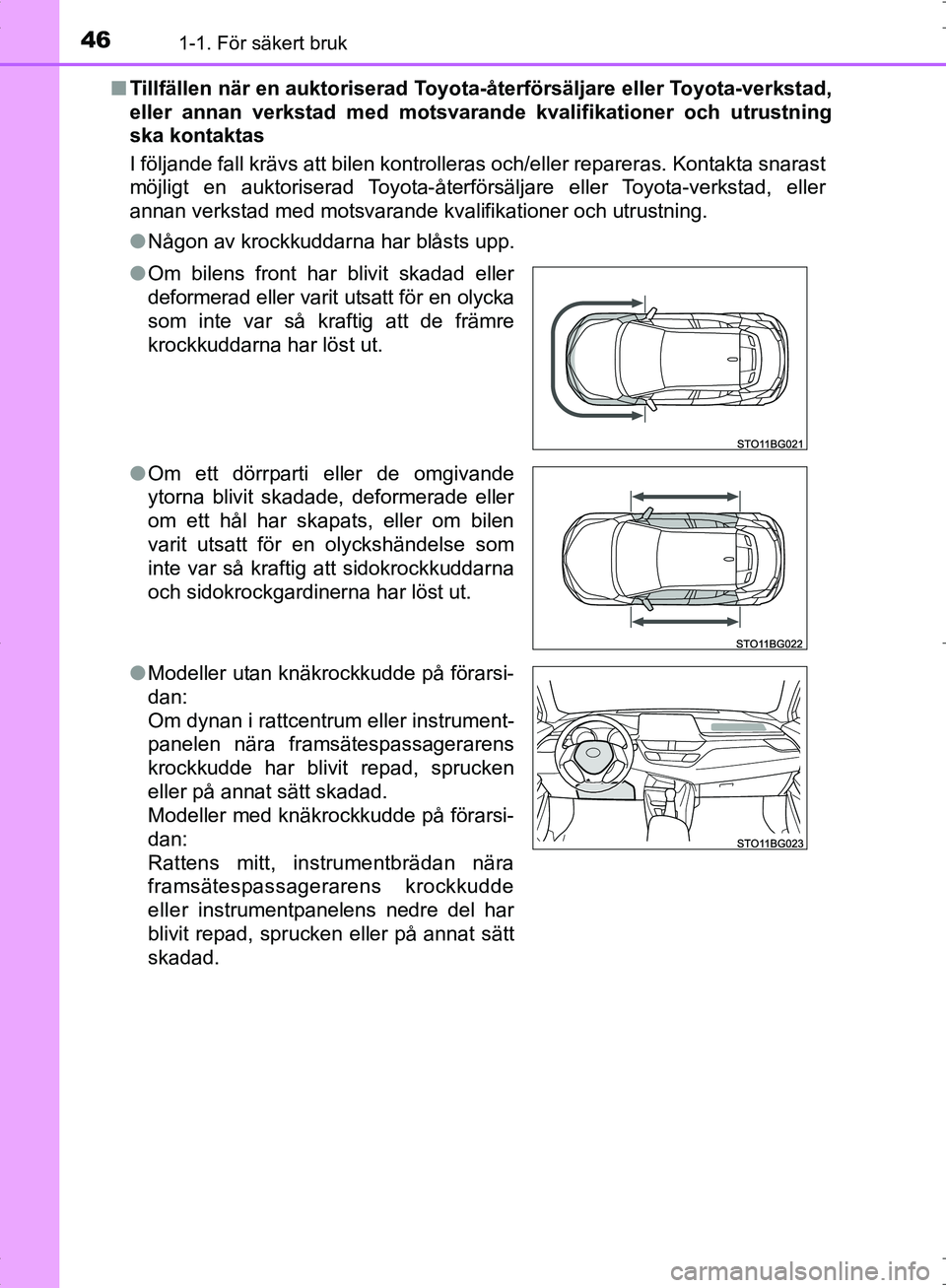

OM10538SE■
Tillfällen när en auktoriserad Toyota -återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvara nde kvalifikationer och utrustning
ska kontaktas
I följande fall krävs att bilen kontrollera s och/eller repareras. Kontakta snarast
möjligt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
● Någon av krockkuddarna har blåsts upp.
● Om bilens front har blivit skadad eller
deformerad eller varit utsatt för en olycka
som inte var så kraftig att de främre
krockkuddarna har löst ut.
● Om ett dörrparti eller de omgivande
ytorna blivit skadade, deformerade eller
om ett hål har skapats, eller om bilen
varit utsatt för en olyckshändelse som
inte var så kraftig att sidokrockkuddarna
och sidokrockgardinerna har löst ut.
● Modeller utan knäkrockkudde på förarsi-
dan:
Om dynan i rattcentrum eller instrument-
panelen nära framsätespassagerarens
krockkudde har blivit repad, sprucken
eller på annat sätt skadad.
Modeller med knäkrockkudde på förarsi-
dan:
Rattens mitt, instrumentbrädan nära
framsätespassagerarens krockkudde
eller instrumentpanelens nedre del har
blivit repad, sprucken eller på annat sätt
skadad.
OM10538SE.book Page 46 Thursday, November 24, 2016 6:41 PM

471-1. För säkert bruk
1
Trygghet och säkerhet

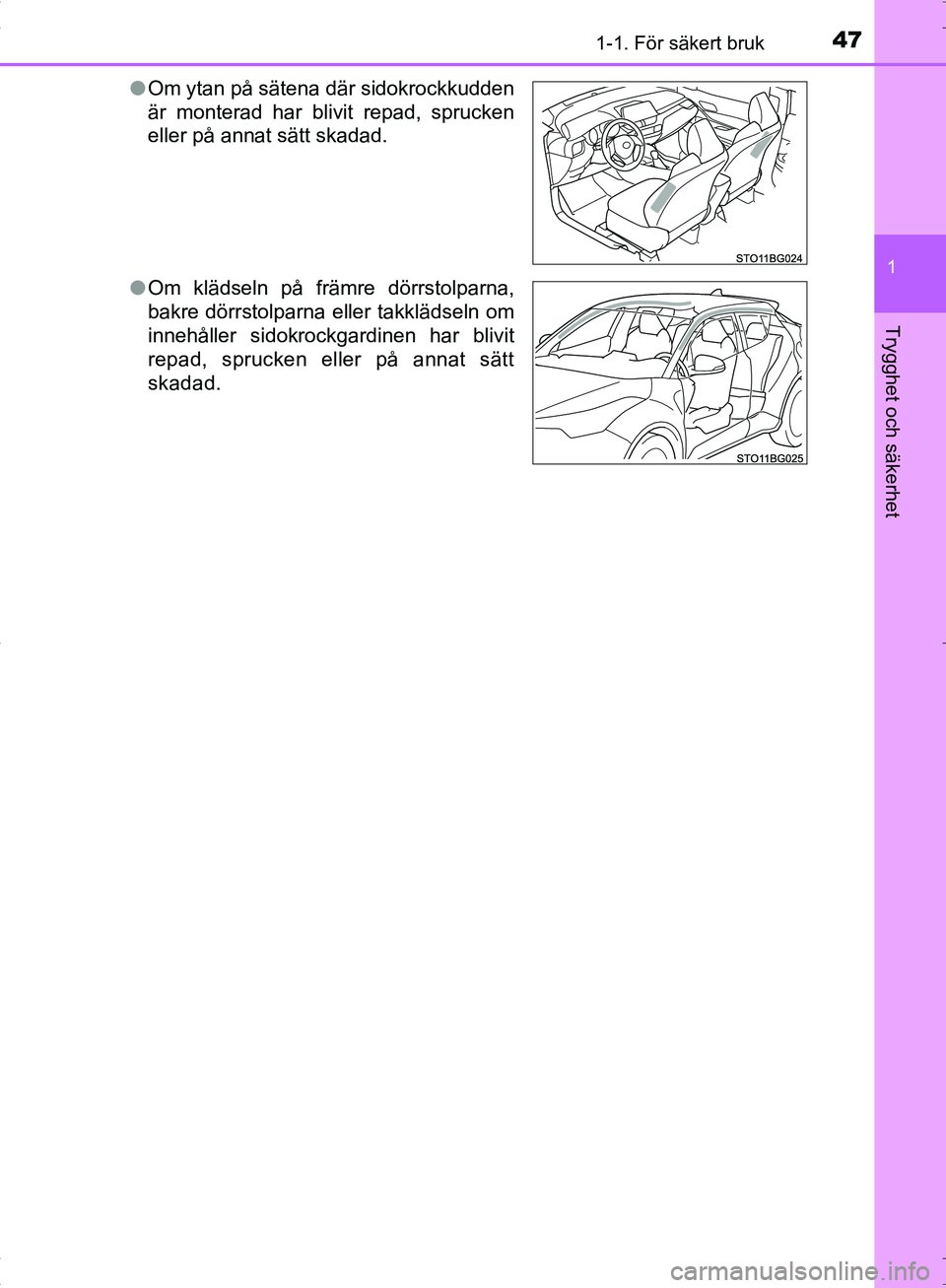

OM10538SE●
Om ytan på sätena där sidokrockkudden
är monterad har blivit repad, sprucken
eller på annat sätt skadad.
● Om klädseln på främre dörrstolparna,
bakre dörrstolparna eller takklädseln om
innehåller sidokrockgardinen har blivit
repad, sprucken eller på annat sätt
skadad.
OM10538SE.book Page 47 Thursday, November 24, 2016 6:41 PM

481-1. För säkert bruk
OM10538SE

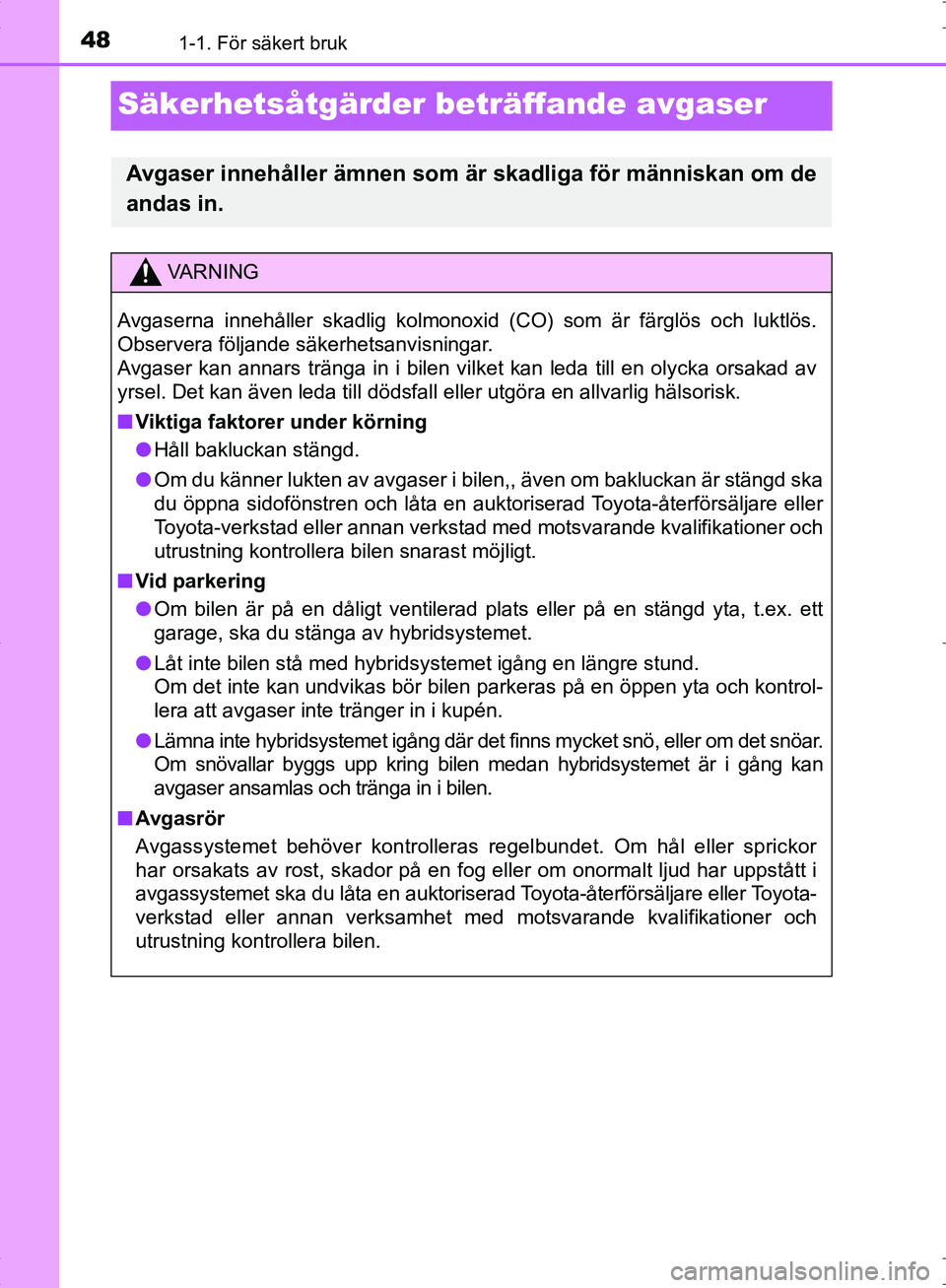

Säkerhetsåtgärder beträffande avgaser
Avgaser innehåller ämnen som är skadliga för människan om de
andas in.
VA R N I N G
Avgaserna innehåller skadlig kolmonoxid (CO) som är färglös och luktlös.
Observera följande säkerhetsanvisningar.
Avgaser kan annars tränga in i bilen vilket kan leda till en olycka orsakad av
yrsel. Det kan även leda till dödsfall eller utgöra en allvarlig h\
älsorisk.
■Viktiga faktorer under körning
● Håll bakluckan stängd.
● Om du känner lukten av avgaser i bilen,, även om bakluckan är stängd ska
du öppna sidofönstren och låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen snarast möjligt.
■ Vid parkering
● Om bilen är på en dåligt ventilerad plats eller på en stängd yta, t.ex. ett
garage, ska du stänga av hybridsystemet.
● Låt inte bilen stå med hybridsystemet igång en längre stund.
Om det inte kan undvikas bör bilen parkeras på en öppen yta och kontrol-
lera att avgaser inte tränger in i kupén.
● Lämna inte hybridsystemet igång där det finns mycket snö, eller om det snöar.
Om snövallar byggs upp kring bilen medan hybridsystemet är i gång kan
avgaser ansamlas och tränga in i bilen.
■ Avgasrör
Avgassystemet behöver kontrolleras regelbundet. Om hål eller sprickor
har orsakats av rost, skador på en fog eller om onormalt ljud har uppstått i
avgassystemet ska du låta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verksamhet med motsvarande kvalifikationer och
utrustning kontrollera bilen.
OM10538SE.book Page 48 Thursday, November 24, 2016 6:41 PM

491-2. Barn och säkerhet
1
Trygghet och säkerhet
OM10538SE

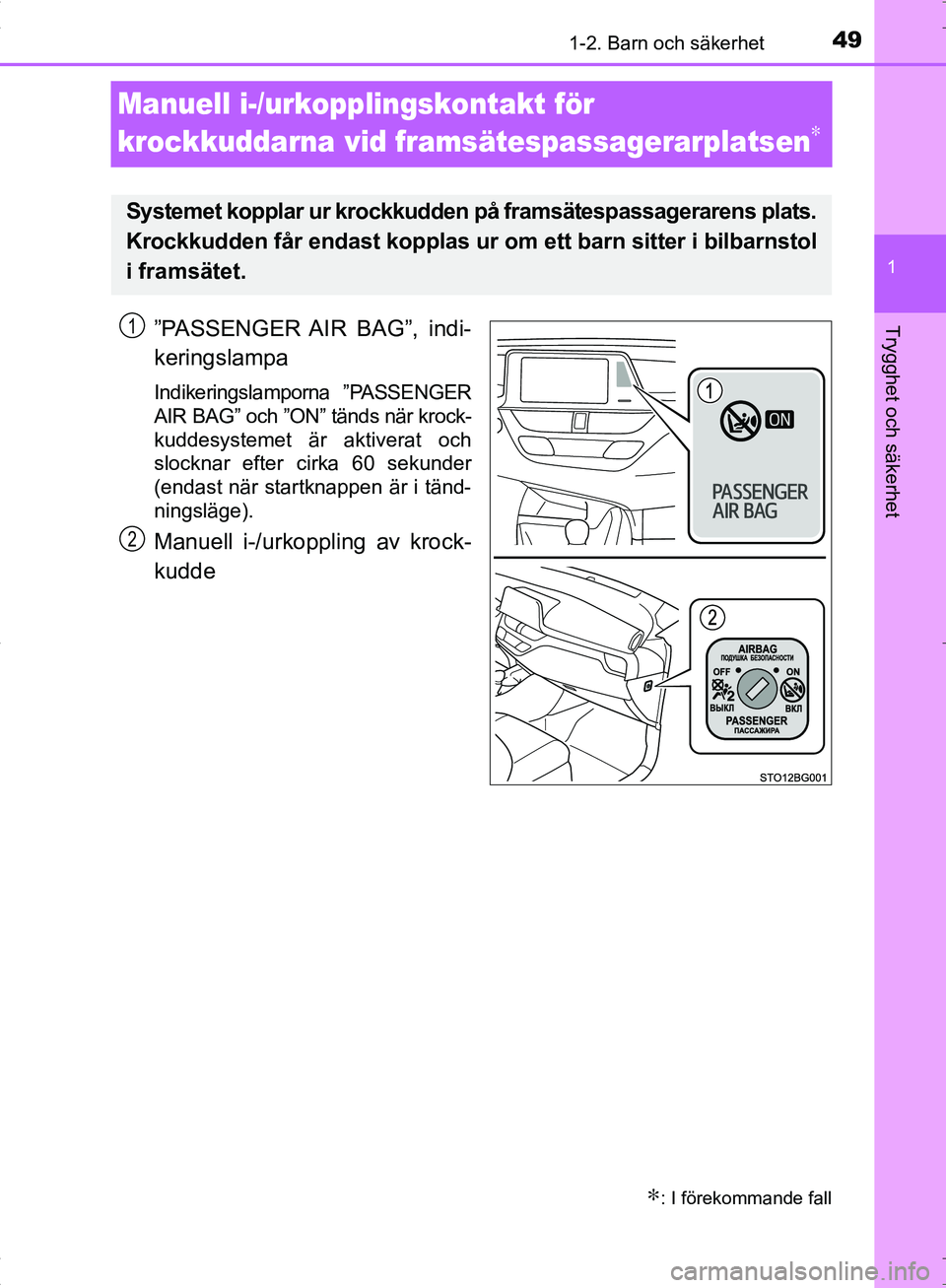

Manuell i-/urkopplingskontakt för
krockkuddarna vid framsätespassagerarplatsen
∗
”PASSENGER AIR BAG”, indi-
keringslampa
Indikeringslamporna ”PASSENGER
AIR BAG” och ”ON” tänds när krock-
kuddesystemet är aktiverat och
slocknar efter cirka 60 sekunder
(endast när startknappen är i tänd-
ningsläge).
Manuell i-/urkoppling av krock-
kudde
∗: I förekommande fall
Systemet kopplar ur krockkudden på framsätespassagerarens plats.
Krockkudden får endast kopplas ur om ett barn sitter i bilbarnstol
i framsätet.
1
2
OM10538SE.book Page 49 Thursday, November 24, 2016 6:41 PM

501-2. Barn och säkerhet
OM10538SE

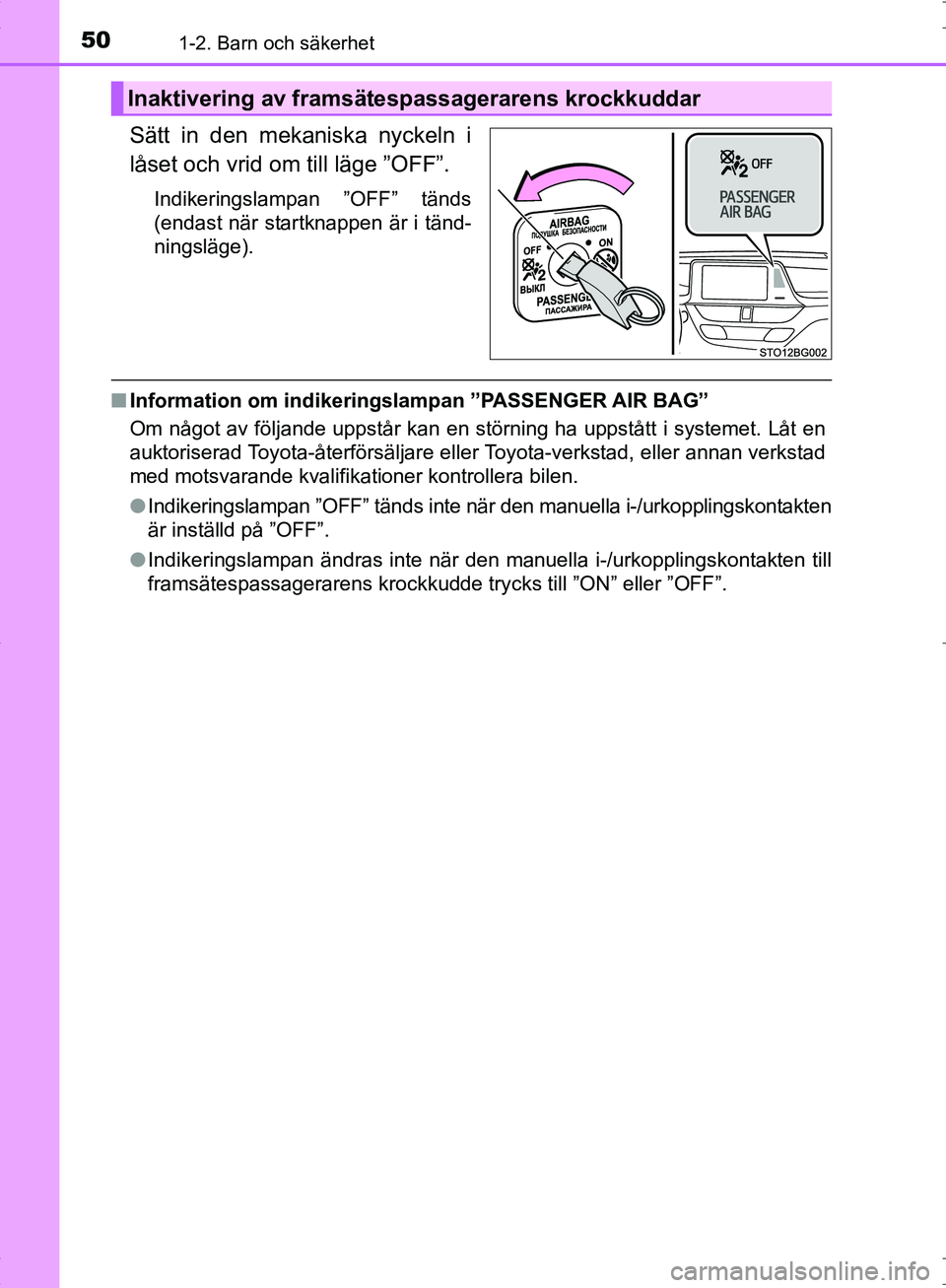

Sätt in den mekaniska nyckeln i
låset och vrid om till läge ”OFF”.
Indikeringslampan ”OFF” tänds
(endast när startknappen är i tänd-
ningsläge).
■Information om indikeringsla mpan ”PASSENGER AIR BAG”
Om något av följande uppstår kan en störning ha uppstått i systemet. Låt en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontrollera bilen.
● Indikeringslampan ”OFF” tänds inte när den manuella i-/urkopplingskontakten
är inställd på ”OFF”.
● Indikeringslampan ändras inte när den manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde trycks till ”ON” eller ”OFF”.
Inaktivering av framsätespassagerarens krockkuddar
OM10538SE.book Page 50 Thursday, November 24, 2016 6:41 PM
