TOYOTA C_HR HYBRID 2016 Bruksanvisningar (in Swedish)

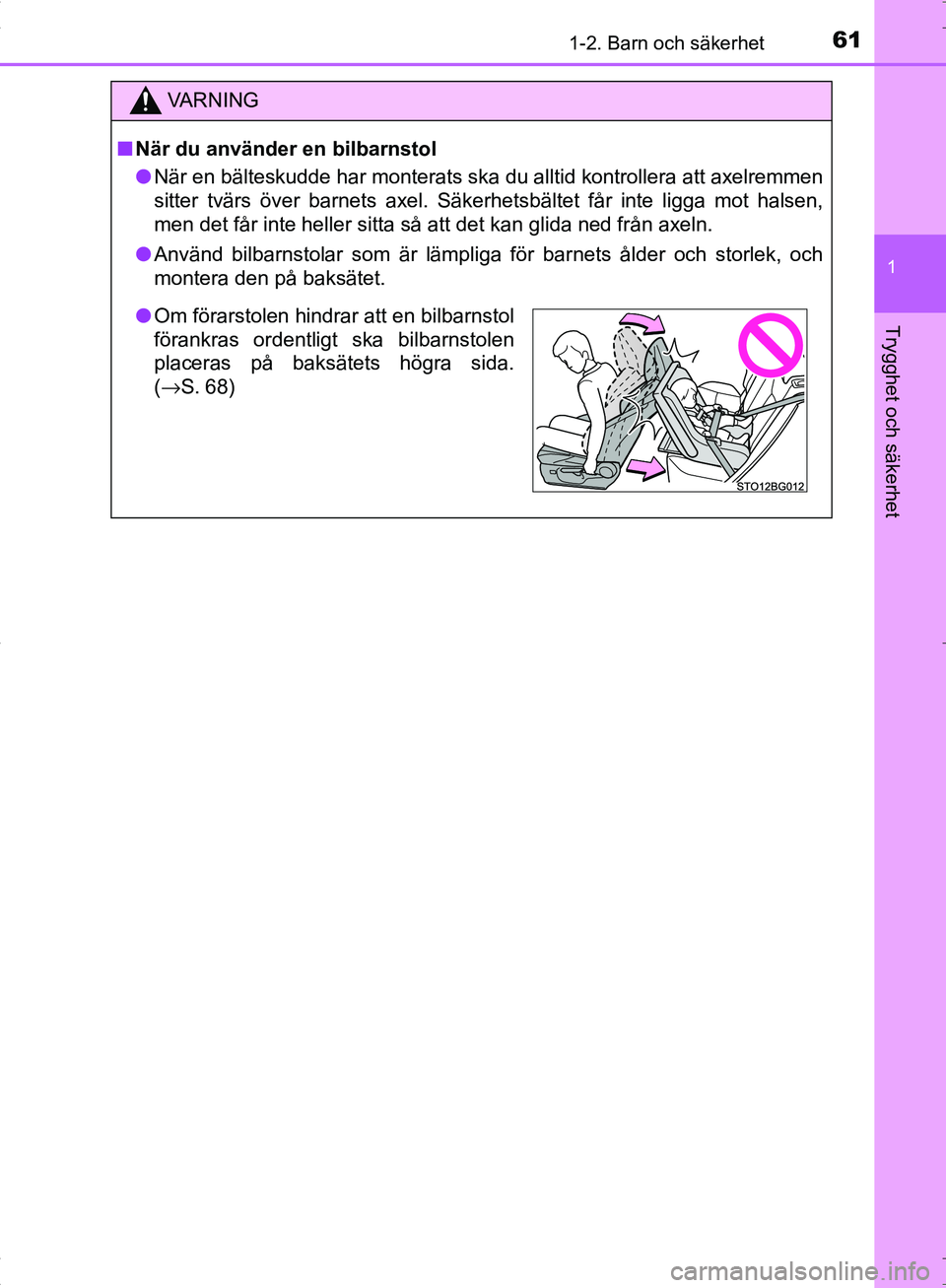

611-2. Barn och säkerhet
1
Trygghet och säkerhet
OM10538SE
VA R N I N G
■När du använder en bilbarnstol
● När en bälteskudde har monterats ska du alltid kontrollera att axe\
lremmen
sitter tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen,
men det får inte heller sitta så att det kan glida ned från axe\
ln.
● Använd bilbarnstolar som är lämpliga för barnets ålder och storlek, och
montera den på baksätet.
●Om förarstolen hindrar att en bilbarnstol
förankras ordentligt ska bilbarnstolen
placeras på baksätets högra sida.
(→ S. 68)
OM10538SE.book Page 61 Thursday, November 24, 2016 6:41 PM

621-2. Barn och säkerhet
OM10538SE

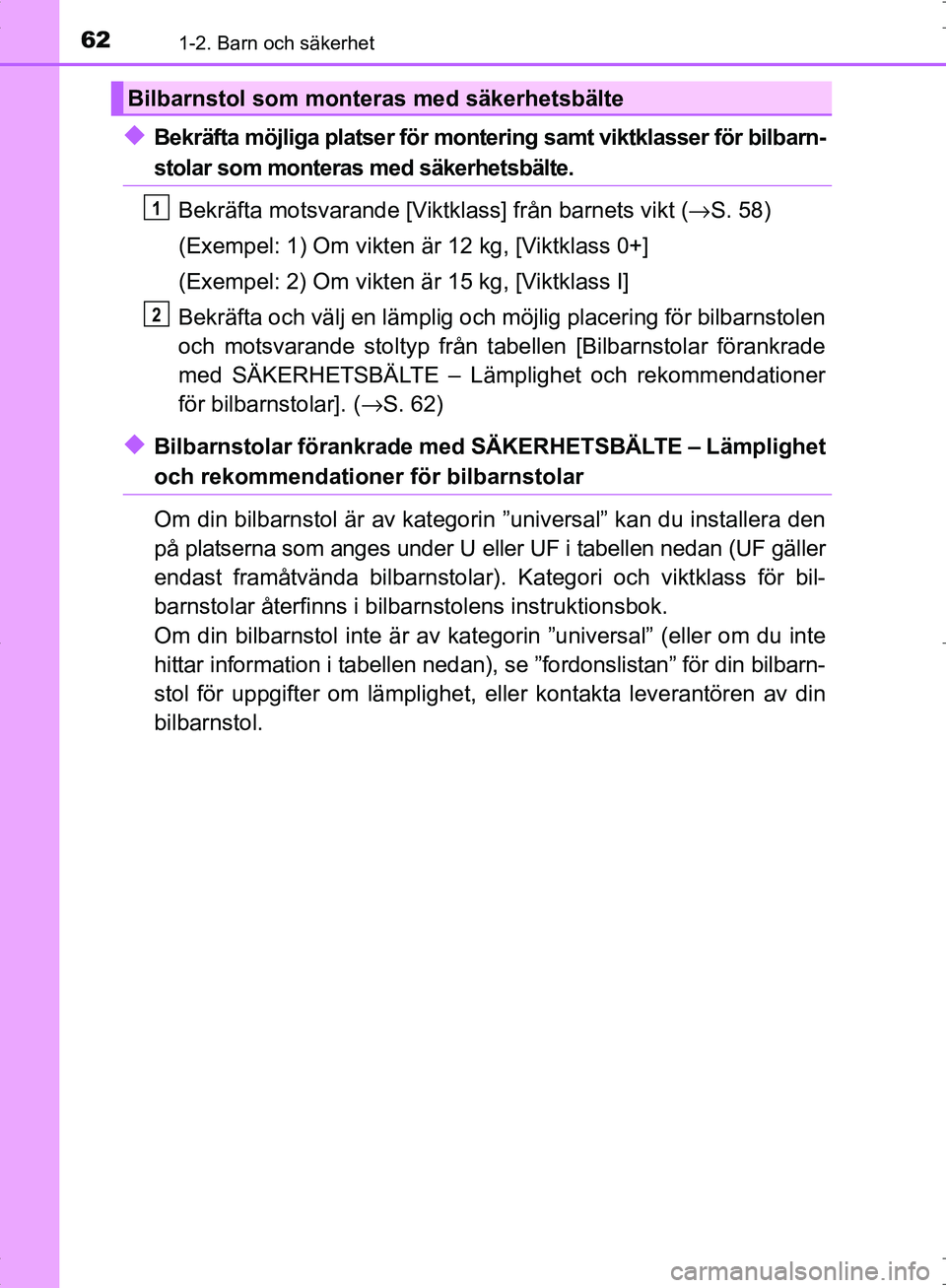

◆Bekräfta möjliga platser för montering samt viktklasser för bilbarn-
stolar som monteras med säkerhetsbälte.Bekräfta motsvarande [Viktk lass] från barnets vikt (→S. 58)
(Exempel: 1) Om vikten är 12 kg, [Viktklass 0+]
(Exempel: 2) Om vikten är 15 kg, [Viktklass I]
Bekräfta och välj en lämplig och möjlig placering för bilbarnstolen
och motsvarande stoltyp från tabellen [Bilbarnstolar förankrade
med SÄKERHETSBÄLTE – Lämplighet och rekommendationer
för bilbarnstolar]. ( →S. 62)
◆Bilbarnstolar förankrade med SÄKERHETSBÄLTE – Lämplighet
och rekommendationer för bilbarnstolar
Om din bilbarnstol är av kategori n ”universal” kan du installera den
på platserna som anges under U eller UF i tabellen nedan (UF gäller
endast framåtvända bilbarnstolar). Kategori och viktklass för bil-
barnstolar återfinns i bilbarnstolens instruktionsbok.
Om din bilbarnstol inte är av kategorin ”universal” (eller om du inte
hittar information i tabellen nedan), se ”fordonslistan” för din bilbarn-
stol för uppgifter om lämplighet, eller kontakta leverantören av din
bilbarnstol.
Bilbarnstol som monteras med säkerhetsbälte
1
2
OM10538SE.book Page 62 Thursday, November 24, 2016 6:41 PM

631-2. Barn och säkerhet
1
Trygghet och säkerhet
OM10538SE
Vikt-
klasser
Stolens placering
Rekommende-
rade bilbarnstolar
Passagerarsäte framBaksäte
Utan
manuell i-/ urkopp-
lingskon-
takt för krock-
kudde:
Med manuell i-/ urkopplings-kontakt för
krockkudde
Ytter- platsI mittenManuell i-/
urkoppling
av krockkudde
ONOFF
0
Max.
10 kg XX
U
*1
L*1U
L X”TOYOTA G 0+,
BABY SAFE PLUS”
”TOYOTA MINI”
”TOYOTA G 0+,
BABY SAFE PLUS med SEAT BELT
FIXATION, BASE PLATFORM”
0+
Max.
13 kg
XX
U
*1
L*1U
L X
I
9 till
18 kg
XXU*1, 2U*2X ”TOYOTA DUO+”
II, III
15 till
36 kg X
XU*1, 2U*2X”TOYOTA KIDFIX
XP SICT”
(Kan monteras på bilens ISOFIX- fästen.)
OM10538SE.book Page 63 Thursday, November 24, 2016 6:41 PM

641-2. Barn och säkerhet
OM10538SE

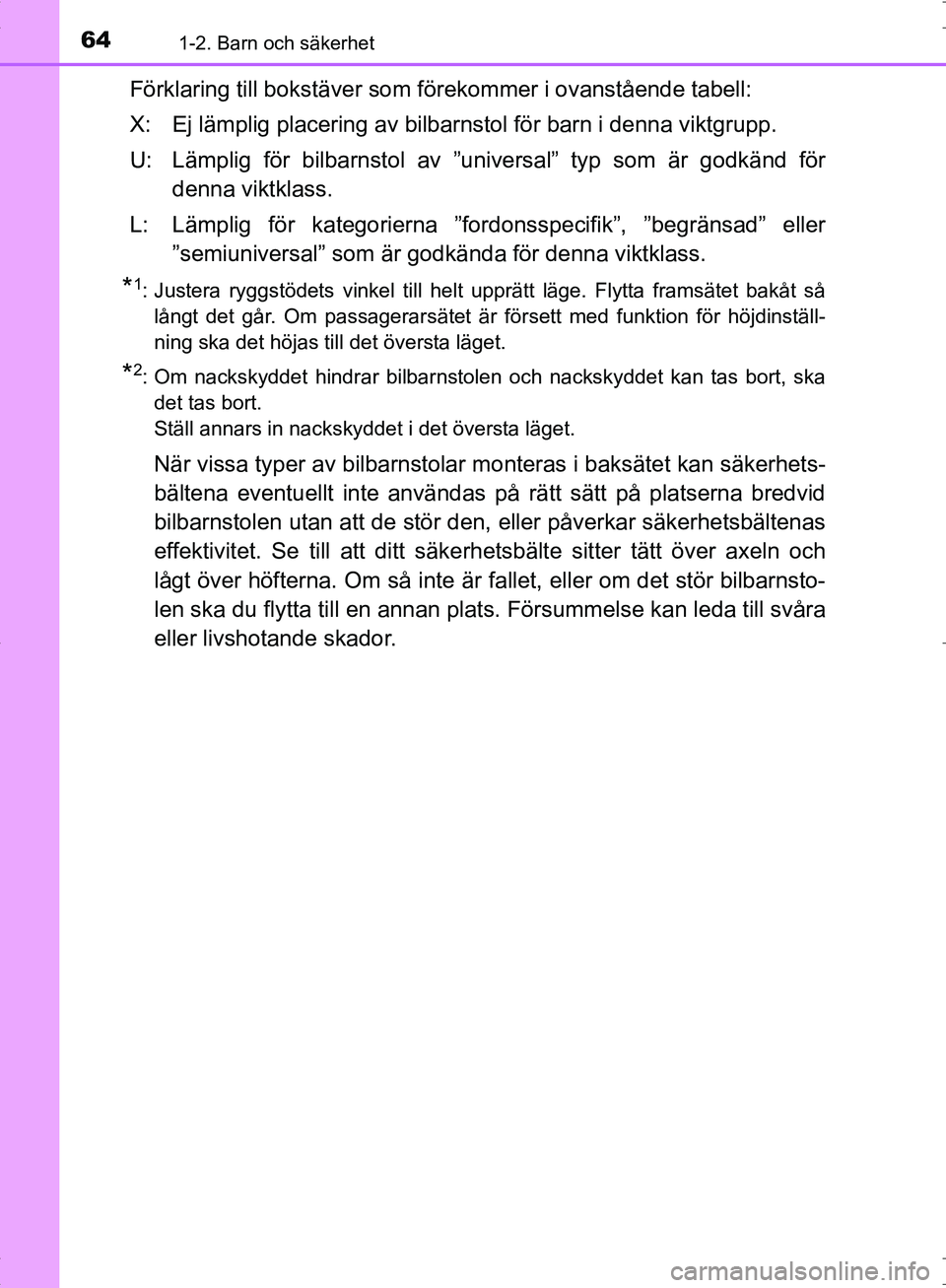

Förklaring till bokstäver som förekommer i ovanstående tabell:
X: Ej lämplig placering av bilbarnstol för barn i denna viktgrupp.
U: Lämplig för bilbarnstol av ”universal” typ som är godkänd för denna viktklass.
L: Lämplig för kategorierna ”for donsspecifik”, ”begränsad” eller
”semiuniversal” som är godkända för denna viktklass.
*1: Justera ryggstödets vinkel till helt upprätt läge. Flytta framsätet bakåt så långt det går. Om passagerarsätet är försett med funktion för höjdinställ-
ning ska det höjas till det översta läget.
*2: Om nackskyddet hindrar bilbarnstolen och nackskyddet kan tas bort, skadet tas bort.
Ställ annars in nackskyddet i det översta läget.
När vissa typer av bilbarnstolar mo nteras i baksätet kan säkerhets-
bältena eventuellt inte användas på rätt sätt på platserna bredvid
bilbarnstolen utan att de stör den, eller påverkar säkerhetsbältenas
effektivitet. Se till att ditt säkerh etsbälte sitter tätt över axeln och
lågt över höfterna. Om så inte är fallet, eller om det stör bilbarnsto-
len ska du flytta till en annan pl ats. Försummelse kan leda till svåra
eller livshotande skador.
OM10538SE.book Page 64 Thursday, November 24, 2016 6:41 PM

651-2. Barn och säkerhet
1
Trygghet och säkerhet
OM10538SE

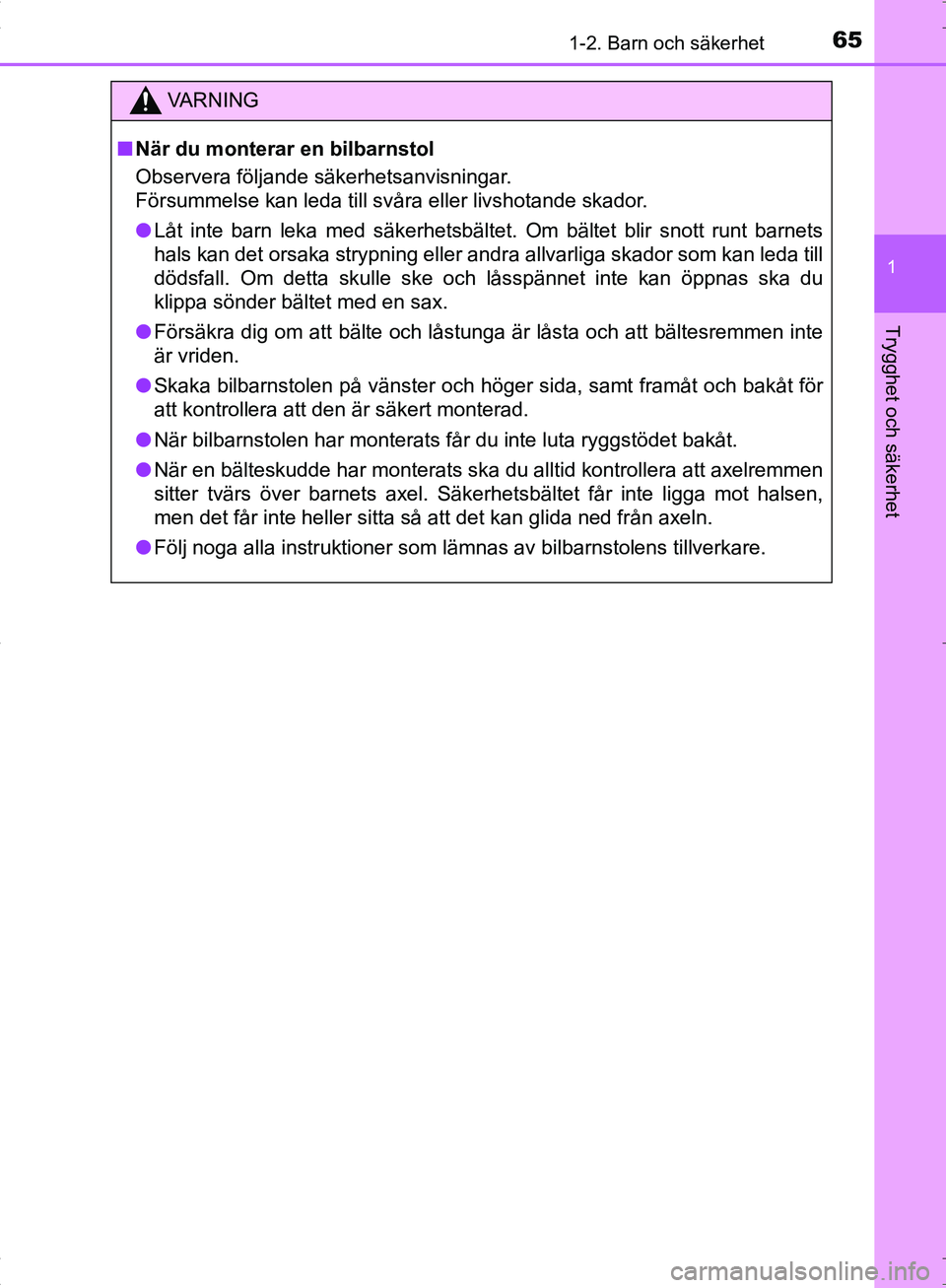

VA R N I N G
■När du monterar en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
● Låt inte barn leka med säkerhetsbältet. Om bältet blir snott runt barnets
hals kan det orsaka strypning eller andr a allvarliga skador som kan leda till
dödsfall. Om detta skulle ske och låsspännet inte kan öppnas ska du
klippa sönder bältet med en sax.
● Försäkra dig om att bälte och låstunga är låsta och att bältesr\
emmen inte
är vriden.
● Skaka bilbarnstolen på vänster och höger sida, samt framåt och bakåt för
att kontrollera att den är säkert monterad.
● När bilbarnstolen har monterats får du inte luta ryggstödet bakåt.
● När en bälteskudde har monterats ska du alltid kontrollera att axe\
lremmen
sitter tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen,
men det får inte heller sitta så att det kan glida ned från axe\
ln.
● Följ noga alla instruktioner som lämnas av bilbarnstolens tillverk\
are.
OM10538SE.book Page 65 Thursday, November 24, 2016 6:41 PM

661-2. Barn och säkerhet
OM10538SE■

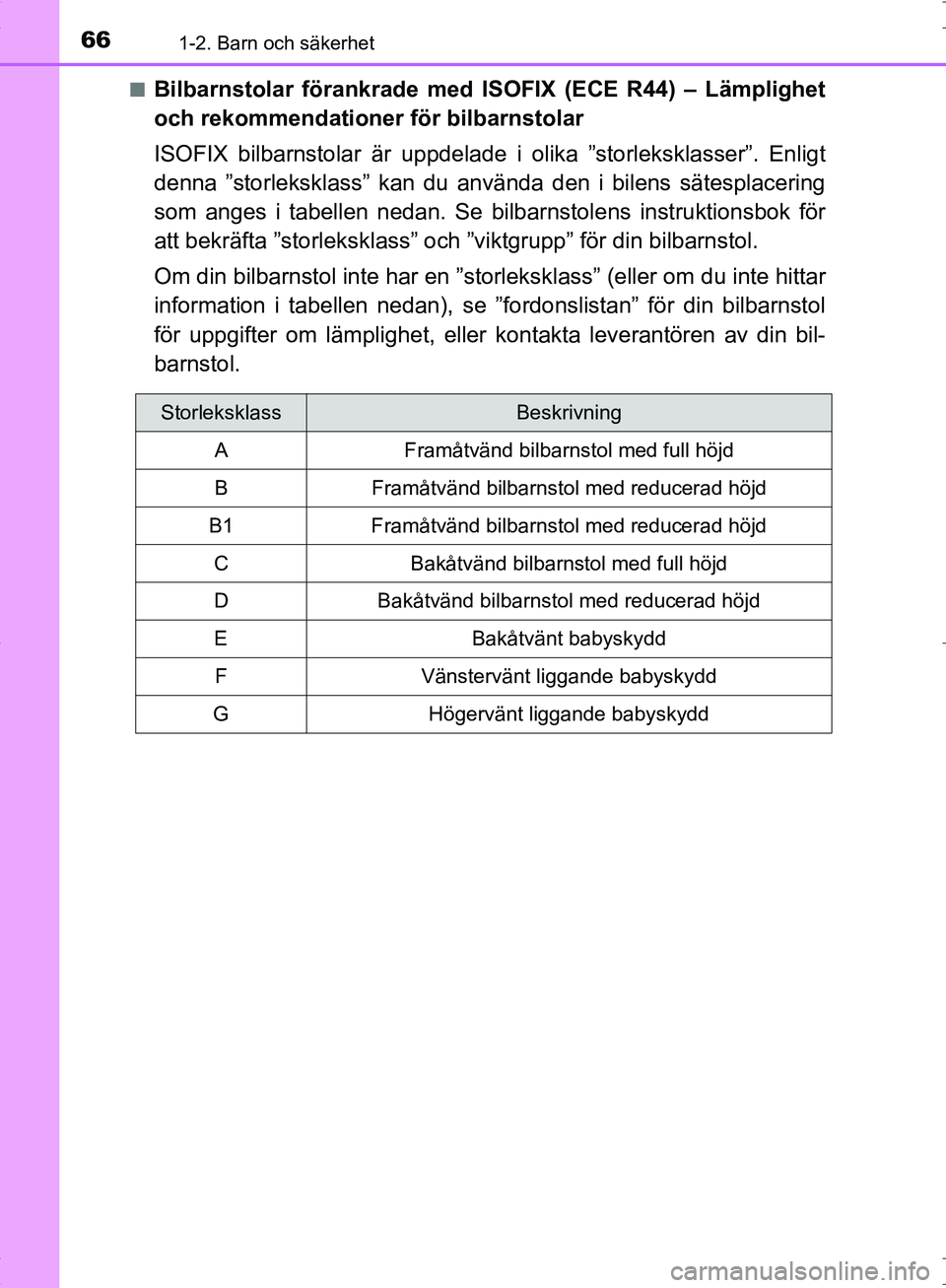

Bilbarnstolar förankrade med IS
OFIX (ECE R44) – Lämplighet
och rekommendationer för bilbarnstolar
ISOFIX bilbarnstolar är uppdelade i olika ”storleksklasser”. Enligt
denna ”storleksklass” kan du använda den i bilens sätesplacering
som anges i tabellen nedan. Se b ilbarnstolens instruktionsbok för
att bekräfta ”storlek sklass” och ”viktgrupp” för din bilbarnstol.
Om din bilbarnstol inte har en ”sto rleksklass” (eller om du inte hittar
information i tabellen nedan), se ”fordonslistan” för din bilbarnstol
för uppgifter om lämplighet, eller kontakta leverantören av din bil-
barnstol.
StorleksklassBeskrivning
A Framåtvänd bilbarnstol med full höjd
B Framåtvänd bilbarnstol med reducerad höjd
B1 Framåtvänd bilbarnstol med reducerad höjd
C Bakåtvänd bilbarnstol med full höjd
D Bakåtvänd bilbarnstol med reducerad höjd
E Bakåtvänt babyskydd
F Vänstervänt liggande babyskydd
G Högervänt liggande babyskydd
OM10538SE.book Page 66 Thursday, November 24, 2016 6:41 PM

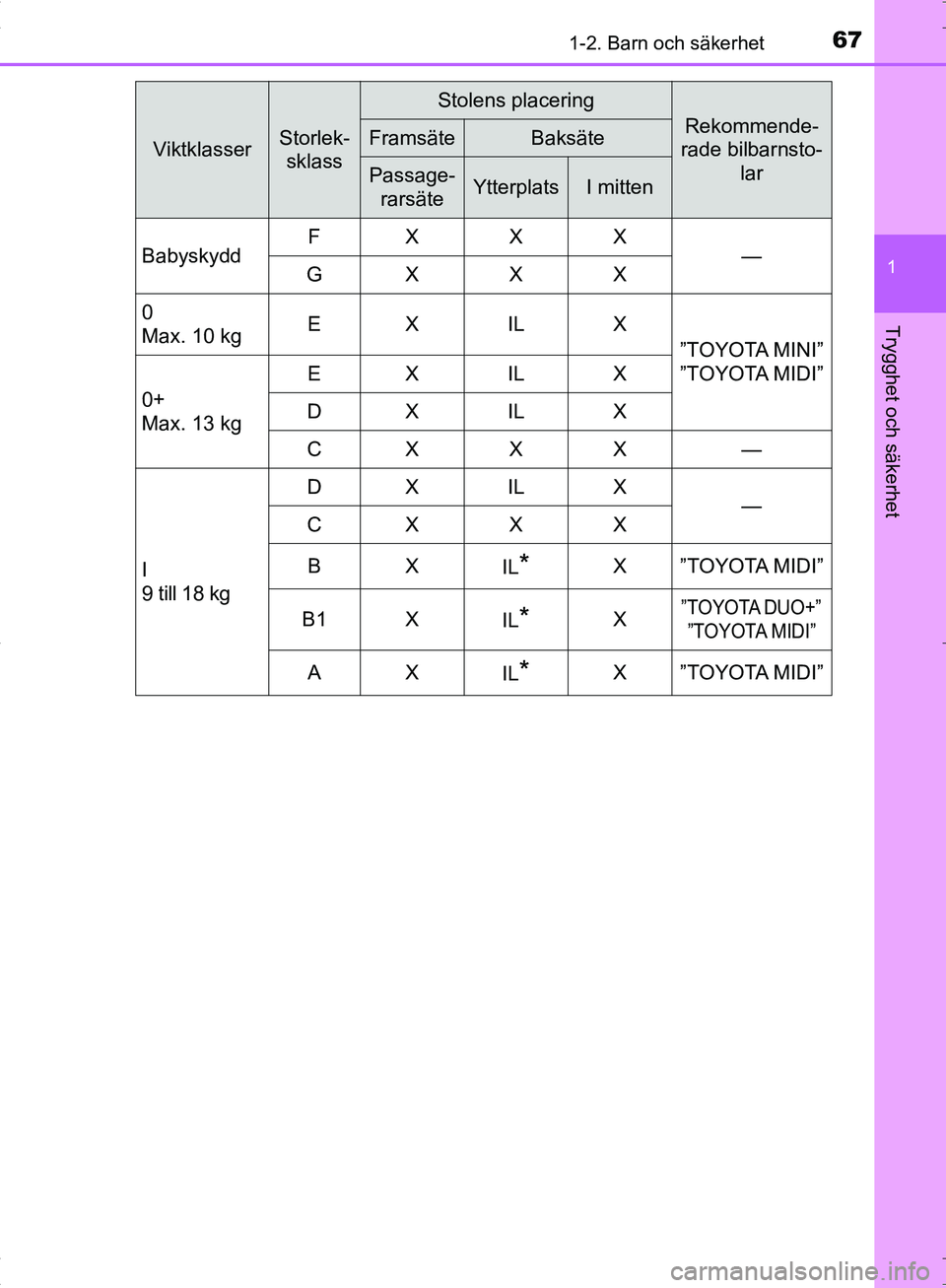

671-2. Barn och säkerhet
1
Trygghet och säkerhet
OM10538SE
ViktklasserStorlek-sklass
Stolens placering
Rekommende-
rade bilbarnsto-
larFramsäteBaksäte
Passage-rarsäteYtterplatsI mitten
Babyskydd FXXX
—
GXXX
0
Max. 10 kg EX IL X
”TOYOTA MINI”
”TOYOTA MIDI”
0+
Max. 13 kg EX IL X
DX IL X
CXXX —
I
9 till 18 kg DX IL X
—
CXXX
BX IL
*X”TOYOTA MIDI”
B1 X IL
*X”TOYOTA DUO+”
”TOYOTA MIDI”
AX IL*X”TOYOTA MIDI”
OM10538SE.book Page 67 Thursday, November 24, 2016 6:41 PM

681-2. Barn och säkerhet
OM10538SE

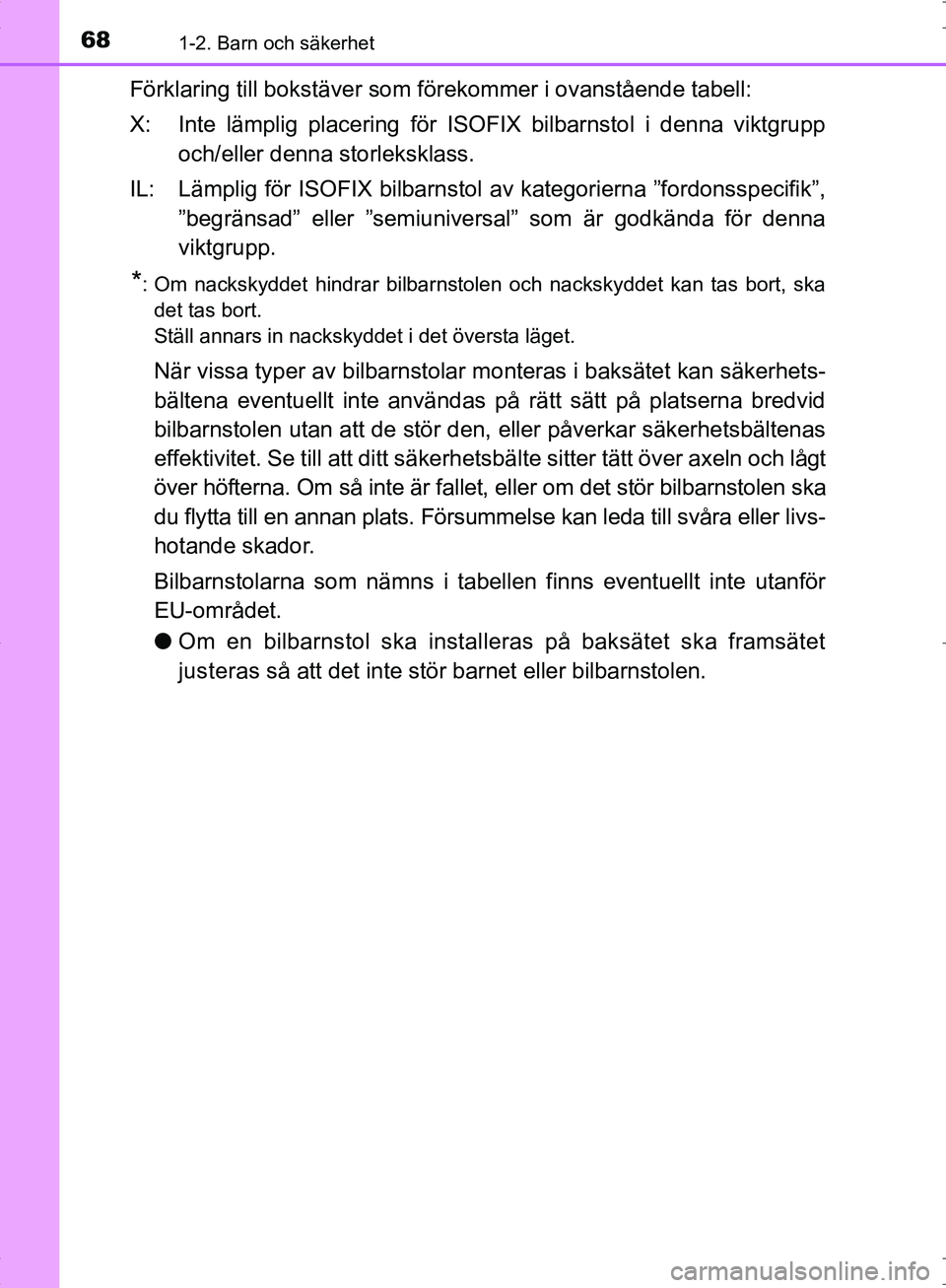

Förklaring till bokstäver som förekommer i ovanstående tabell:
X: Inte lämplig placering för ISOFIX bilbarnstol i denna viktgrupp och/eller denna storleksklass.
IL: Lämplig för ISOFIX bilbarnstol av kategorierna ”fordonsspecifik”,
”begränsad” eller ”semiuniversal” som är godkända för denna
viktgrupp.
*: Om nackskyddet hindrar bilbarnstolen och nackskyddet kan tas bort, ska det tas bort.
Ställ annars in nackskyddet i det översta läget.
När vissa typer av bilbarnstolar mo nteras i baksätet kan säkerhets-
bältena eventuellt inte användas på rätt sätt på platserna bredvid
bilbarnstolen utan att de stör den, eller påverkar säkerhetsbältenas
effektivitet. Se till att ditt säkerhet sbälte sitter tätt över axeln och lågt
över höfterna. Om så inte är fallet, eller om det stör bilbarnstolen ska
du flytta till en annan plats. Försummelse kan leda till svåra eller livs-
hotande skador.
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför
EU-området.
● Om en bilbarnstol ska installeras på baksätet ska framsätet
justeras så att det inte stör barnet eller bilbarnstolen.
OM10538SE.book Page 68 Thursday, November 24, 2016 6:41 PM

691-2. Barn och säkerhet
1
Trygghet och säkerhet
OM10538SE

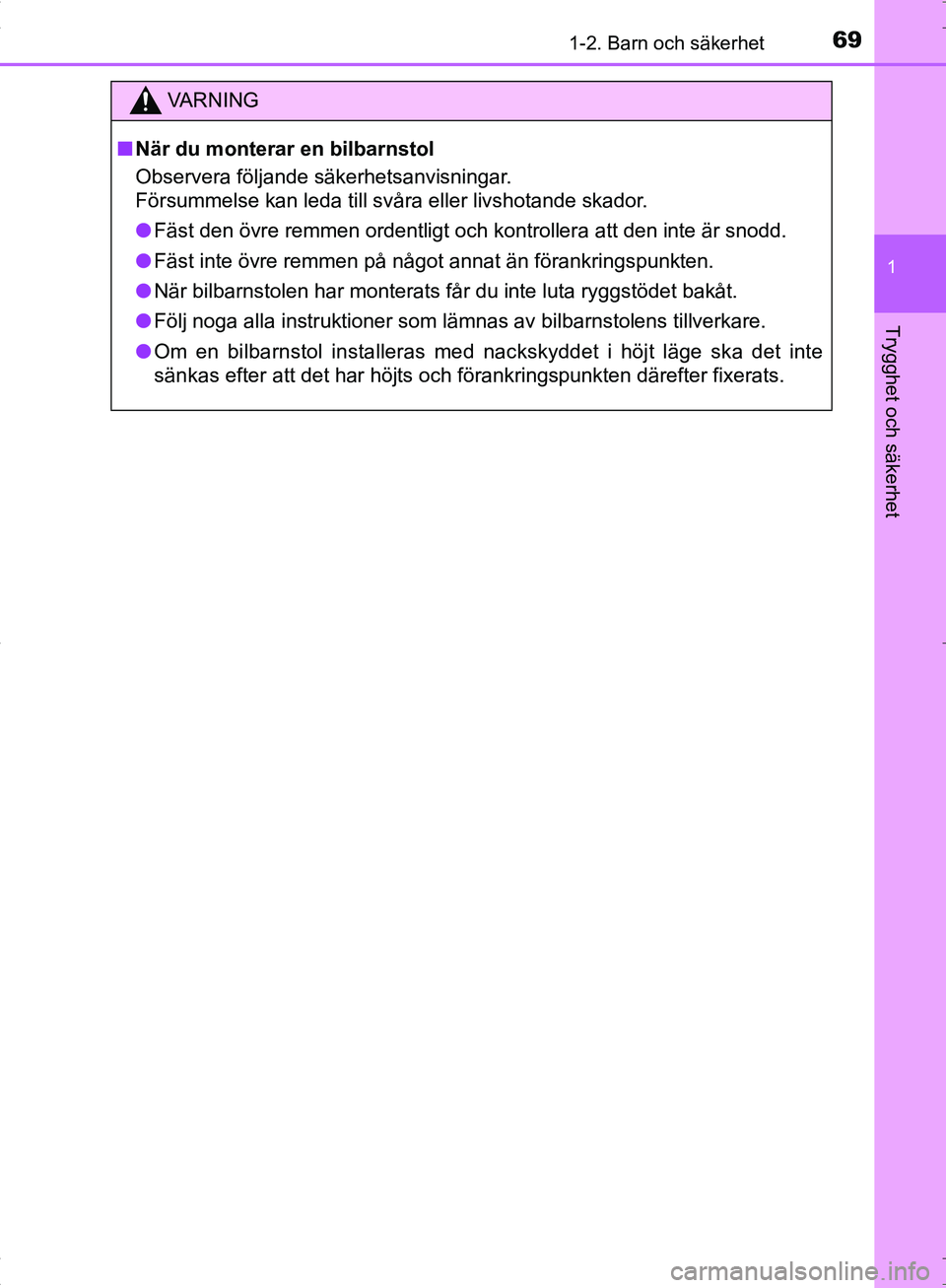

VA R N I N G
■När du monterar en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
● Fäst den övre remmen ordentligt och kontrollera att den inte är\
snodd.
● Fäst inte övre remmen på något annat än förankringspunkten.
● När bilbarnstolen har monterats får du inte luta ryggstödet bakåt.
● Följ noga alla instruktioner som lämnas av bilbarnstolens tillverk\
are.
● Om en bilbarnstol installeras med nackskyddet i höjt läge ska det inte
sänkas efter att det har höjts och förankringspunkten därefter fixera\
ts.
OM10538SE.book Page 69 Thursday, November 24, 2016 6:41 PM

701-3. Hybridsystem
OM10538SE

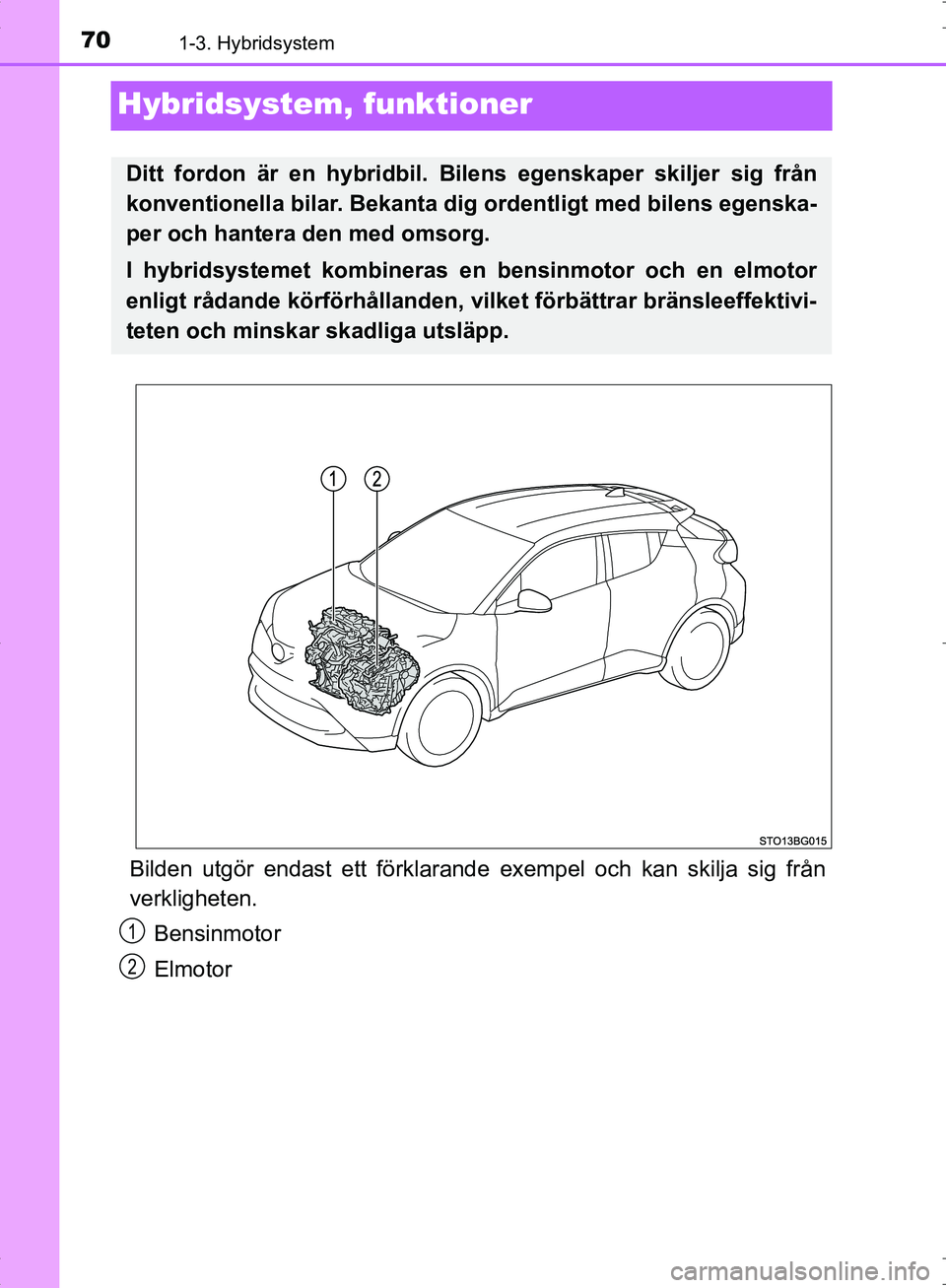

Hybridsystem, funktioner
Bilden utgör endast ett förklarand e exempel och kan skilja sig från
verkligheten.
Bensinmotor
Elmotor
Ditt fordon är en hybridbil. Bilens egenskaper skiljer sig från
konventionella bilar. Bekanta dig ordentligt med bilens egenska-
per och hantera den med omsorg.
I hybridsystemet kombineras en bensinmotor och en elmotor
enligt rådande körförhållanden, vilket förbättrar bränsleeffektivi-
teten och minskar skadliga utsläpp.
1
2
