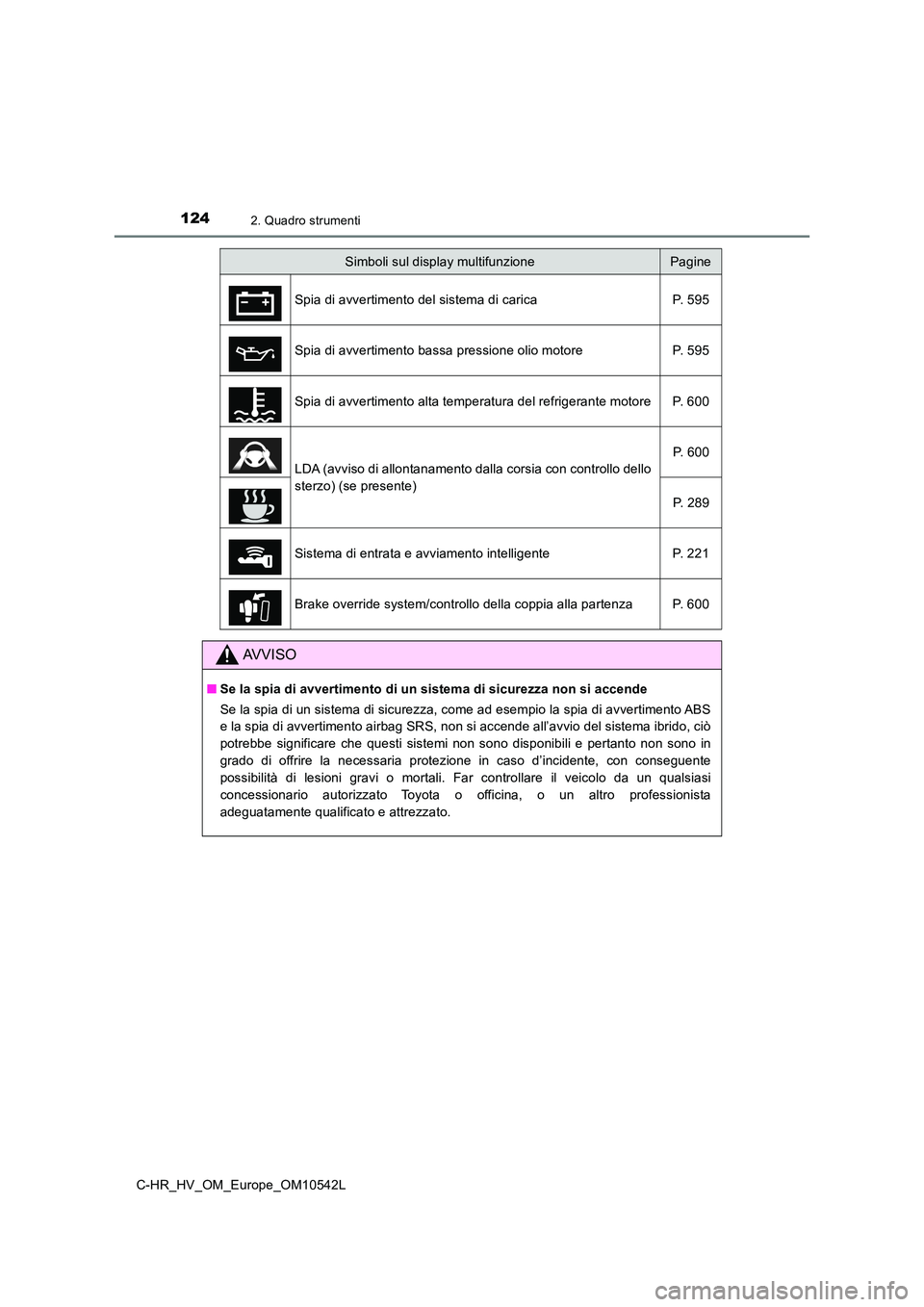

1242. Quadro strumenti
C-HR_HV_OM_Europe_OM10542L
Simboli sul display multifunzionePagine
Spia di avvertimento del sistema di carica P. 595
Spia di avvertimento bassa pressione olio motore P. 595
Spia di avvertimento alta temperatura del refrigerante motore P. 600
LDA (avviso di allontanamento dalla corsia con controllo dello
sterzo) (se presente)
P. 6 0 0
P. 2 8 9
Sistema di entrata e avviamento intelligente P. 221
Brake override system/controllo della coppia alla partenza P. 600
AVVISO
■ Se la spia di avvertimento di un sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, come ad esempio la spia di avvertimento ABS
e la spia di avvertimento airbag SRS, non si accende all’avvio del sistema ibrido, ciò
potrebbe significare che questi sistemi non sono disponibili e pertanto non sono in
grado di offrire la necessaria protezione in caso d’incidente, con conseguente
possibilità di lesioni gravi o mortali. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.

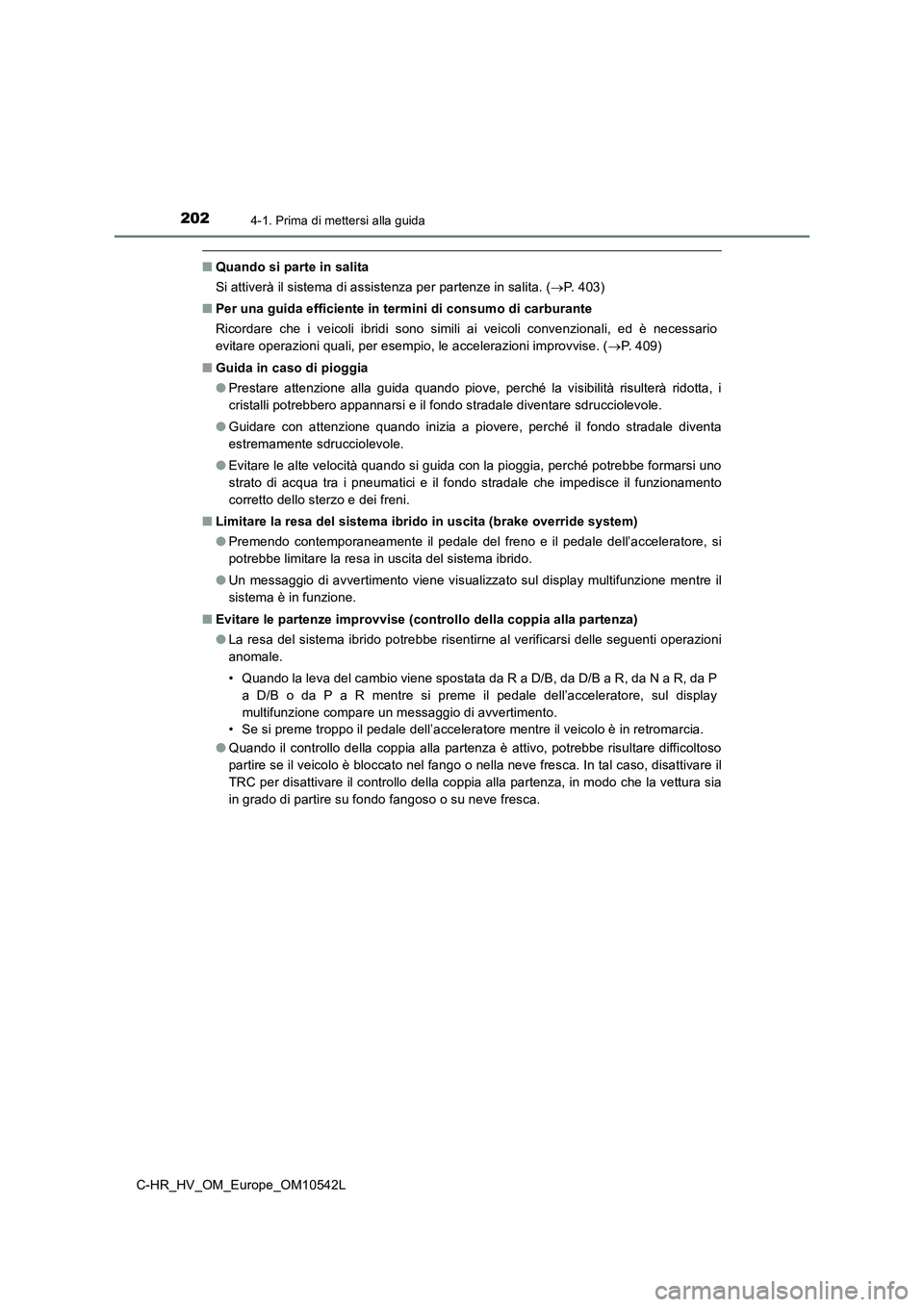

2024-1. Prima di mettersi alla guida
C-HR_HV_OM_Europe_OM10542L
■Quando si parte in salita
Si attiverà il sistema di assistenza per partenze in salita. ( P. 403)
■ Per una guida efficiente in termini di consumo di carburante
Ricordare che i veicoli ibridi sono simili ai veicoli convenzionali, ed è necessario
evitare operazioni quali, per esempio, le accelerazioni improvvise. ( P. 409)
■ Guida in caso di pioggia
● Prestare attenzione alla guida quando piove, perché la visibilità risulterà ridotta, i
cristalli potrebbero appannarsi e il fondo stradale diventare sdrucciolevole.
● Guidare con attenzione quando inizia a piovere, perché il fondo stradale diventa
estremamente sdrucciolevole.
● Evitare le alte velocità quando si guida con la pioggia, perché potrebbe formarsi uno
strato di acqua tra i pneumatici e il fondo stradale che impedisce il funzionamento
corretto dello sterzo e dei freni.
■ Limitare la resa del sistema ibrido in uscita (brake override system)
● Premendo contemporaneamente il pedale del freno e il pedale dell’acceleratore, si
potrebbe limitare la resa in uscita del sistema ibrido.
● Un messaggio di avvertimento viene visualizzato sul display multifunzione mentre il
sistema è in funzione.
■ Evitare le partenze improvvise (controllo della coppia alla partenza)
● La resa del sistema ibrido potrebbe risentirne al verificarsi delle seguenti operazioni
anomale.
• Quando la leva del cambio viene spostata da R a D/B, da D/B a R, da N a R, da P
a D/B o da P a R mentre si preme il pedale dell’acceleratore, sul display
multifunzione compare un messaggio di avvertimento.
• Se si preme troppo il pedale dell’acceleratore mentre il veicolo è in retromarcia.
● Quando il controllo della coppia alla partenza è attivo, potrebbe risultare difficoltoso
partire se il veicolo è bloccato nel fango o nella neve fresca. In tal caso, disattivare il
TRC per disattivare il controllo della coppia alla partenza, in modo che la vettura sia
in grado di partire su fondo fangoso o su neve fresca.

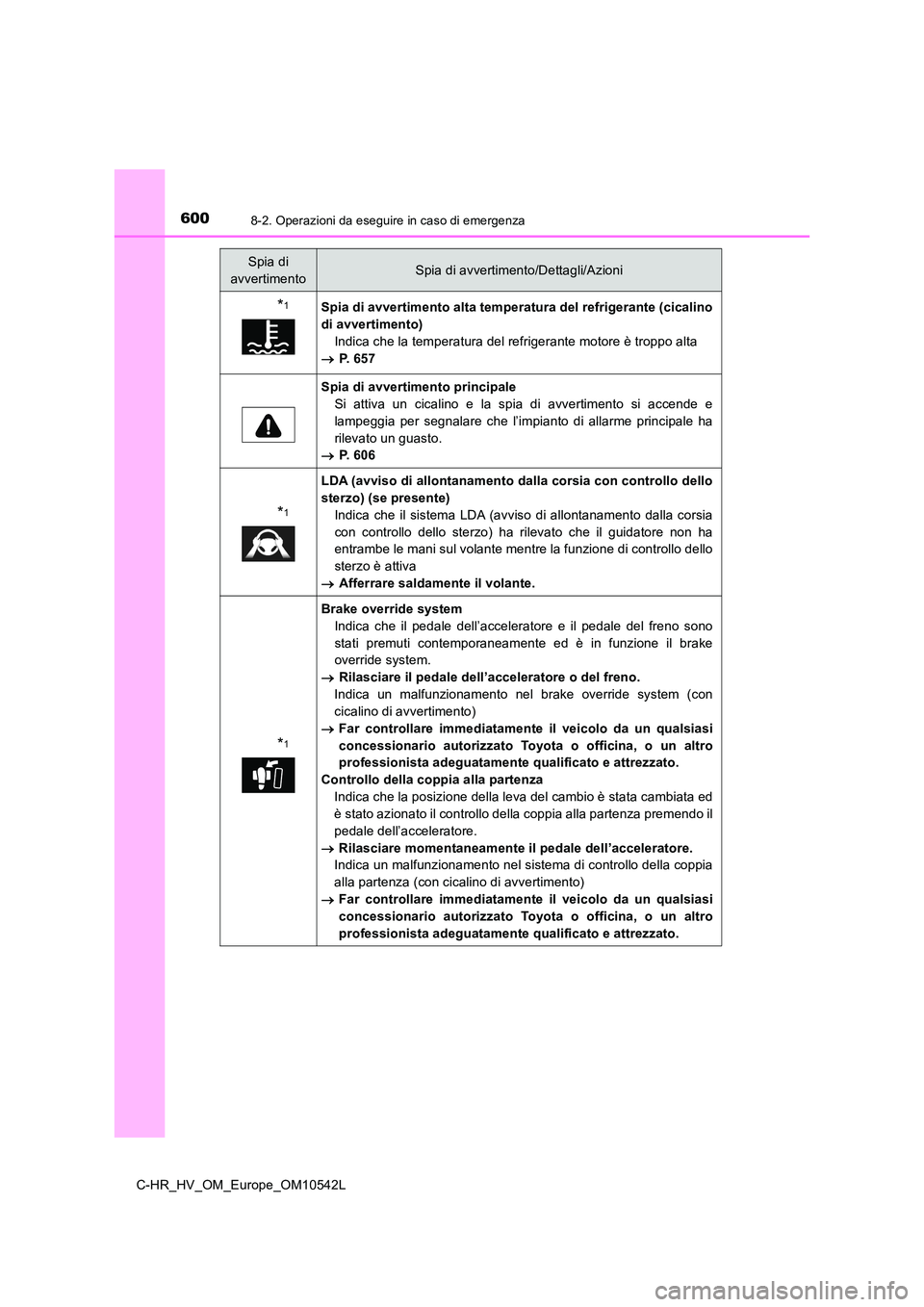

6008-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
*1Spia di avvertimento alta temperatura del refrigerante (cicalino
di avvertimento)
Indica che la temperatura del refrigerante motore è troppo alta
 P. 6 5 7
Spia di avvertimento principale
Si attiva un cicalino e la spia di avvertimento si accende e
lampeggia per segnalare che l’impianto di allarme principale ha
rilevato un guasto.
 P. 6 0 6
*1
LDA (avviso di allontanamento dalla corsia con controllo dello
sterzo) (se presente)
Indica che il sistema LDA (avviso di allontanamento dalla corsia
con controllo dello sterzo) ha rilevato che il guidatore non ha
entrambe le mani sul volante mentre la funzione di controllo dello
sterzo è attiva
 Afferrare saldamente il volante.
*1
Brake override system
Indica che il pedale dell’acceleratore e il pedale del freno sono
stati premuti contemporaneamente ed è in funzione il brake
override system.
 Rilasciare il pedale dell’acceleratore o del freno.
Indica un malfunzionamento nel brake override system (con
cicalino di avvertimento)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Controllo della coppia alla partenza
Indica che la posizione della leva del cambio è stata cambiata ed
è stato azionato il controllo della coppia alla partenza premendo il
pedale dell’acceleratore.
 Rilasciare momentaneamente il pedale dell’acceleratore.
Indica un malfunzionamento nel sistema di controllo della coppia
alla partenza (con cicalino di avvertimento)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

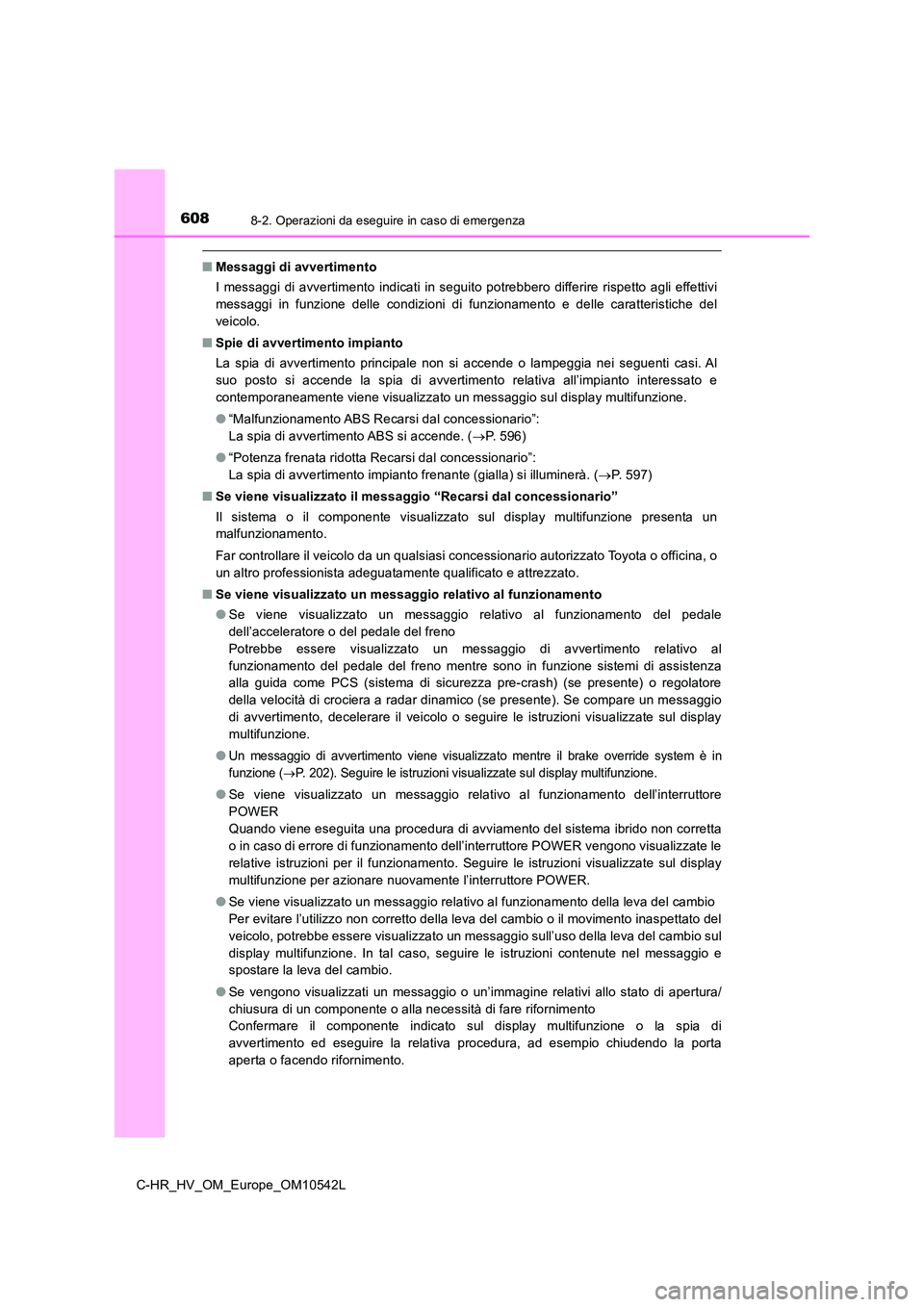

6088-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
■Messaggi di avvertimento
I messaggi di avvertimento indicati in seguito potrebbero differire rispetto agli effettivi
messaggi in funzione delle condizioni di funzionamento e delle caratteristiche del
veicolo.
■ Spie di avvertimento impianto
La spia di avvertimento principale non si accende o lampeggia nei seguenti casi. Al
suo posto si accende la spia di avvertimento relativa all’impianto interessato e
contemporaneamente viene visualizzato un messaggio sul display multifunzione.
● “Malfunzionamento ABS Recarsi dal concessionario”:
La spia di avvertimento ABS si accende. ( P. 596)
● “Potenza frenata ridotta Recarsi dal concessionario”:
La spia di avvertimento impianto frenante (gialla) si illuminerà. ( P. 597)
■ Se viene visualizzato il messaggio “Recarsi dal concessionario”
Il sistema o il componente visualizzato sul display multifunzione presenta un
malfunzionamento.
Far controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
■ Se viene visualizzato un messaggio relativo al funzionamento
● Se viene visualizzato un messaggio relativo al funzionamento del pedale
dell’acceleratore o del pedale del freno
Potrebbe essere visualizzato un messaggio di avvertimento relativo al
funzionamento del pedale del freno mentre sono in funzione sistemi di assistenza
alla guida come PCS (sistema di sicurezza pre-crash) (se presente) o regolatore
della velocità di crociera a radar dinamico (se presente). Se compare un messaggio
di avvertimento, decelerare il veicolo o seguire le istruzioni visualizzate sul display
multifunzione.
●Un messaggio di avvertimento viene visualizzato mentre il brake override system è in
funzione (P. 202). Seguire le istruzioni visualizzate sul display multifunzione.
● Se viene visualizzato un messaggio relativo al funzionamento dell’interruttore
POWER
Quando viene eseguita una procedura di avviamento del sistema ibrido non corretta
o in caso di errore di funzionamento dell’interruttore POWER vengono visualizzate le
relative istruzioni per il funzionamento. Seguire le istruzioni visualizzate sul display
multifunzione per azionare nuovamente l’interruttore POWER.
● Se viene visualizzato un messaggio relativo al funzionamento della leva del cambio
Per evitare l’utilizzo non corretto della leva del cambio o il movimento inaspettato del
veicolo, potrebbe essere visualizzato un messaggio sull’uso della leva del cambio sul
display multifunzione. In tal caso, seguire le istruzioni contenute nel messaggio e
spostare la leva del cambio.
● Se vengono visualizzati un messaggio o un’immagine relativi allo stato di apertura/
chiusura di un componente o alla necessità di fare rifornimento
Confermare il componente indicato sul display multifunzione o la spia di
avvertimento ed eseguire la relativa procedura, ad esempio chiudendo la porta
aperta o facendo rifornimento.

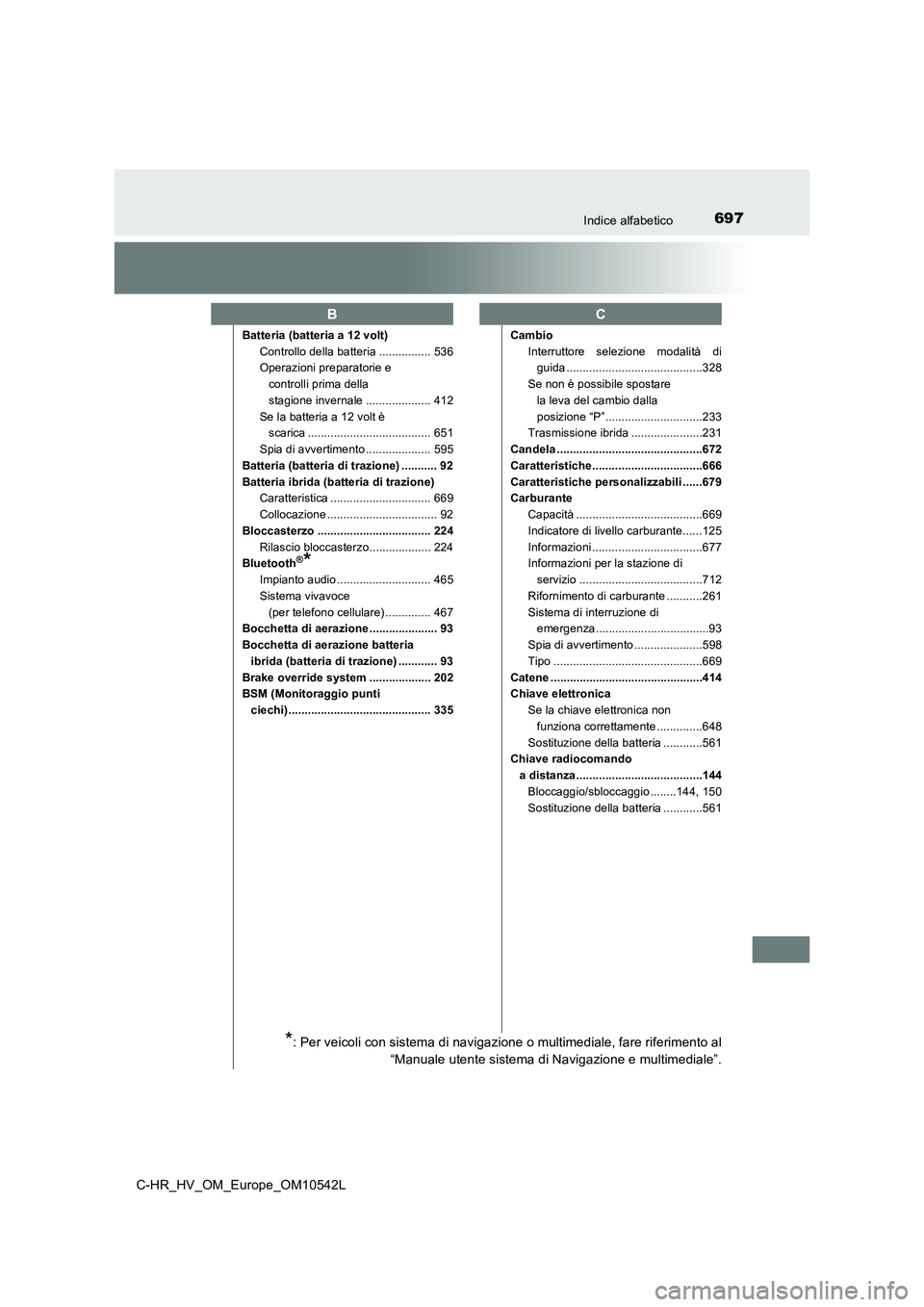

697Indice alfabetico
C-HR_HV_OM_Europe_OM10542L
Batteria (batteria a 12 volt)
Controllo della batteria ................ 536
Operazioni preparatorie e
controlli prima della
stagione invernale .................... 412
Se la batteria a 12 volt è
scarica ...................................... 651
Spia di avvertimento .................... 595
Batteria (batteria di trazione) ........... 92
Batteria ibrida (batteria di trazione)
Caratteristica ............................... 669
Collocazione .................................. 92
Bloccasterzo ................................... 224
Rilascio bloccasterzo................... 224
Bluetooth®*
Impianto audio ............................. 465
Sistema vivavoce
(per telefono cellulare) .............. 467
Bocchetta di aerazione ..................... 93
Bocchetta di aerazione batteria
ibrida (batteria di trazione) ............ 93
Brake override system ................... 202
BSM (Monitoraggio punti
ciechi) ............................................ 335
Cambio
Interruttore selezione modalità di
guida ..........................................328
Se non è possibile spostare
la leva del cambio dalla
posizione “P”..............................233
Trasmissione ibrida ......................231
Candela .............................................672
Caratteristiche..................................666
Caratteristiche personalizzabili ......679
Carburante
Capacità .......................................669
Indicatore di livello carburante......125
Informazioni ..................................677
Informazioni per la stazione di
servizio ......................................712
Rifornimento di carburante ...........261
Sistema di interruzione di
emergenza...................................93
Spia di avvertimento .....................598
Tipo ..............................................669
Catene ...............................................414
Chiave elettronica
Se la chiave elettronica non
funziona correttamente ..............648
Sostituzione della batteria ............561
Chiave radiocomando
a distanza .......................................144
Bloccaggio/sbloccaggio ........144, 150
Sostituzione della batteria ............561
BC
*: Per veicoli con sistema di navigazione o multimediale, fare riferimento al
“Manuale utente sistema di Navigazione e multimediale”.

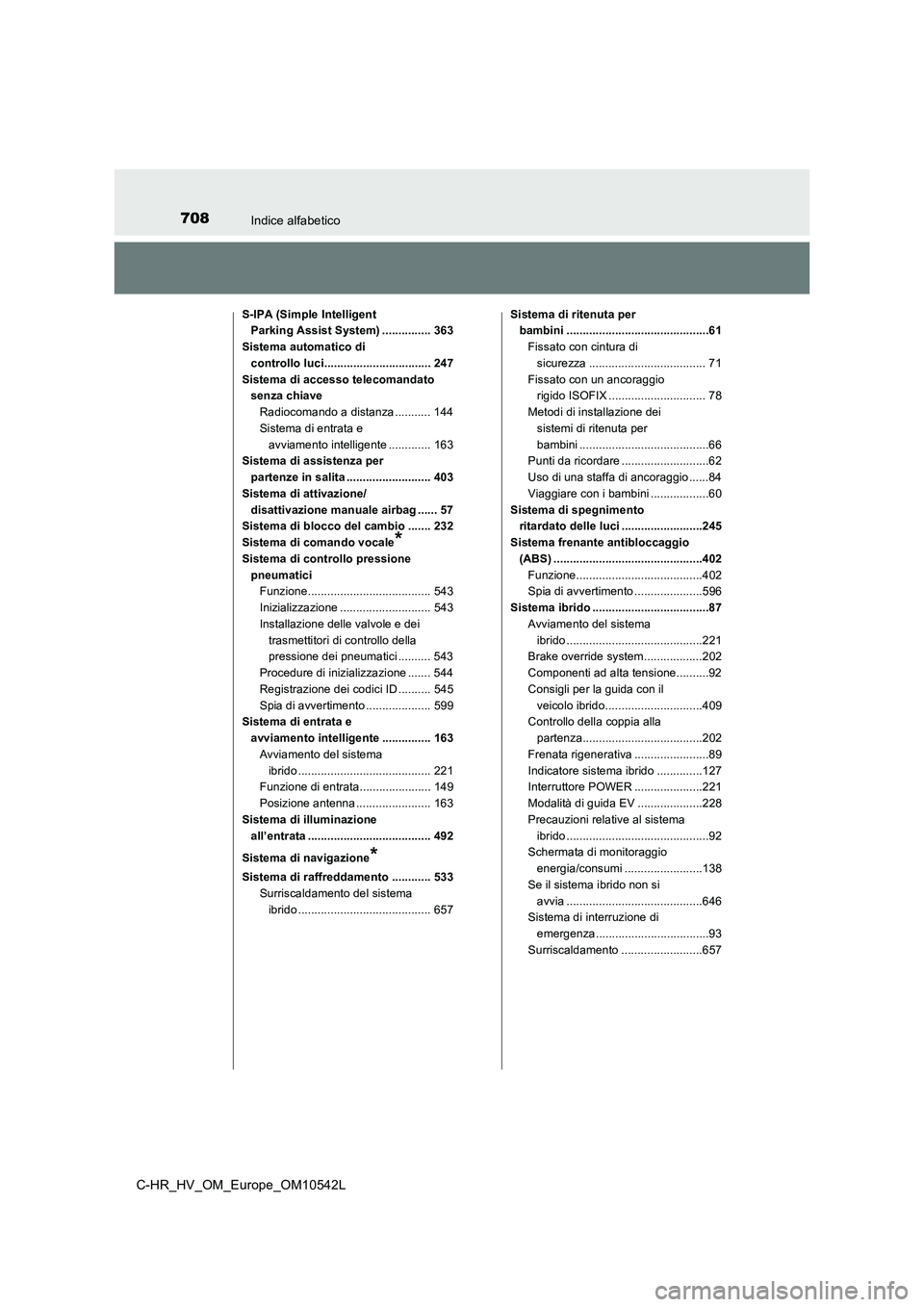

708Indice alfabetico
C-HR_HV_OM_Europe_OM10542L
S-IPA (Simple Intelligent
Parking Assist System) ............... 363
Sistema automatico di
controllo luci................................. 247
Sistema di accesso telecomandato
senza chiave
Radiocomando a distanza ........... 144
Sistema di entrata e
avviamento intelligente ............. 163
Sistema di assistenza per
partenze in salita .......................... 403
Sistema di attivazione/
disattivazione manuale airbag ...... 57
Sistema di blocco del cambio ....... 232
Sistema di comando vocale*
Sistema di controllo pressione
pneumatici
Funzione...................................... 543
Inizializzazione ............................ 543
Installazione delle valvole e dei
trasmettitori di controllo della
pressione dei pneumatici .......... 543
Procedure di inizializzazione ....... 544
Registrazione dei codici ID .......... 545
Spia di avvertimento .................... 599
Sistema di entrata e
avviamento intelligente ............... 163
Avviamento del sistema
ibrido ......................................... 221
Funzione di entrata...................... 149
Posizione antenna ....................... 163
Sistema di illuminazione
all’entrata ...................................... 492
Sistema di navigazione*
Sistema di raffreddamento ............ 533
Surriscaldamento del sistema
ibrido ......................................... 657
Sistema di ritenuta per
bambini ............................................61
Fissato con cintura di
sicurezza .................................... 71
Fissato con un ancoraggio
rigido ISOFIX .............................. 78
Metodi di installazione dei
sistemi di ritenuta per
bambini ........................................66
Punti da ricordare ...........................62
Uso di una staffa di ancoraggio ......84
Viaggiare con i bambini ..................60
Sistema di spegnimento
ritardato delle luci .........................245
Sistema frenante antibloccaggio
(ABS) ..............................................402
Funzione.......................................402
Spia di avvertimento .....................596
Sistema ibrido ....................................87
Avviamento del sistema
ibrido ..........................................221
Brake override system..................202
Componenti ad alta tensione..........92
Consigli per la guida con il
veicolo ibrido..............................409
Controllo della coppia alla
partenza.....................................202
Frenata rigenerativa .......................89
Indicatore sistema ibrido ..............127
Interruttore POWER .....................221
Modalità di guida EV ....................228
Precauzioni relative al sistema
ibrido ............................................92
Schermata di monitoraggio
energia/consumi ........................138
Se il sistema ibrido non si
avvia ..........................................646
Sistema di interruzione di
emergenza...................................93
Surriscaldamento .........................657

710Indice alfabetico
C-HR_HV_OM_Europe_OM10542L
Spia guasto ..................................... 596
Spie di avvertimento ....................... 117
ABS ............................................. 596
Alta temperatura del
refrigerante ............................... 600
Bassa pressione olio motore ....... 595
Basso livello carburante .............. 598
Brake override system................. 600
Freno di stazionamento
elettrico ............................. 597, 598
Impianto frenante ........................ 595
Indicatore pattinamento ............... 597
PCS ............................................. 598
Pressione pneumatici .................. 599
Servosterzo elettrico.................... 596
Sistema di carica ......................... 595
Sistema LDA ............................... 600
Spia di avvertimento
principale .................................. 600
Spia di promemoria cintura
di sicurezza............................... 599
Spia guasto ................................. 596
SRS ............................................. 596
Sportello carburante....................... 264
Comando di apertura................... 264
Rifornimento di carburante .......... 261
Se non è possibile aprire lo
sportello carburante .................. 265
Staffe di ancoraggio ......................... 84
Suggerimenti per il rodaggio ......... 203
Surriscaldamento ........................... 657
Surriscaldamento, motore ............. 657
Sensore assistenza al
parcheggio Toyota .................... 351
Sensori di assistenza al
parcheggio S-IPA
(Simple Intelligent
Parking Assist System) ............. 363
Tachimetro .......................................125
Tappetini .............................................34
Tergicristalli del parabrezza ...........256
Tergicristalli del parabrezza
dotati di sensore pioggia............256
Tergicristallo del lunotto
posteriore.......................................259
Terza luce di stop
Sostituzione ..................................582
Toyota Safety Sense........................267
Traino
Occhiello di traino .........................591
Traino di emergenza ....................588
Traino di un rimorchio...................212
Traino di un rimorchio .....................212
Trasmissione ibrida .........................231
TRC (Controllo trazione)
Funzione.......................................403
Vani portaoggetti
supplementari................................498
Vano consolle ..................................494
Vano per kit di pronto
soccorso ........................................500
Vano portaoggetti ............................494
Volante
Comandi audio .............................419
Interruttore TRIP...........................126
Interruttori di comando .................130
Interruttori telefono .......................455
Regolazione .................................186
VSC (controllo stabilità
veicolo)...........................................402
T
V
