TOYOTA C_HR HYBRID 2017 Betriebsanleitungen (in German)

2514-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
C-HR_HV_OM_Europe_OM10540M
Doppelbetrieb Waschanlage/
Wischer
Die Wischer werden nach dem Sprü-
hen mit Wasser automatisch mehrmals
betätigt.
Fahrzeuge mit Scheinwerfer-Reini-
gungsanlage: Wenn die Scheinwerfer
eingeschaltet sind und der Hebel gezo-
gen und gehalten wird, wird der
Scheinwerfer gereinigt. Anschließend
wird die Scheinwerfer-Reinigungsan-
lage bei jedem fünften Ziehen des
Hebels aktiviert.
■ Scheibenwischer und Waschanlage können in folgenden Fällen betätigt werden
Der Startschalter steht in der Stellung ON.
■ Auswirkungen der Fahrgeschwindigkeit auf den Wischerbetrieb
Selbst wenn sich die Scheibenwischer nicht im Modus “AUTO” befinden, ist der
Wischerbetrieb je nach Fahrgeschwindigkeit unterschiedlich, wenn die Waschanlage
verwendet wird (verzögerte Aktivierung der Scheibenwischer).
■ Regensensor
● Wenn der Wischerschalter in die Stellung “AUTO” gedreht wird, während der Start-
schalter auf EIN steht, wird durch einen einmaligen Wischvorgang angezeigt, dass
der Modus “AUTO” aktiviert ist.
● Wenn die Temperatur des Regensensors 90C oder mehr bzw. -15C oder weniger
beträgt, ist der automatische Betrieb unter Umständen nicht möglich. Verwenden Sie
die Scheibenwischer in diesem Fall in einem anderen Modus als “AUTO”.
■ Es wird keine Scheibenwaschflüssigkeit auf die Scheibe gesprüht
Wenn der Vorratsbehälter der Frontscheiben-Waschanlage mit Waschflüssigkeit
gefüllt ist, stellen Sie sicher, dass die Waschdüsen nicht verstopft sind.
7
● Der Regensensor ermittelt die Menge der
Regentropfen.
Es wird ein optischer Sensor eingesetzt. Er
funktioniert unter Umständen nicht ord-
nungsgemäß, wenn Sonnenlicht von der
auf- oder untergehenden Sonne punktuell
auf die Frontscheibe trifft oder wenn Insek-
ten an der Frontscheibe anhaften.

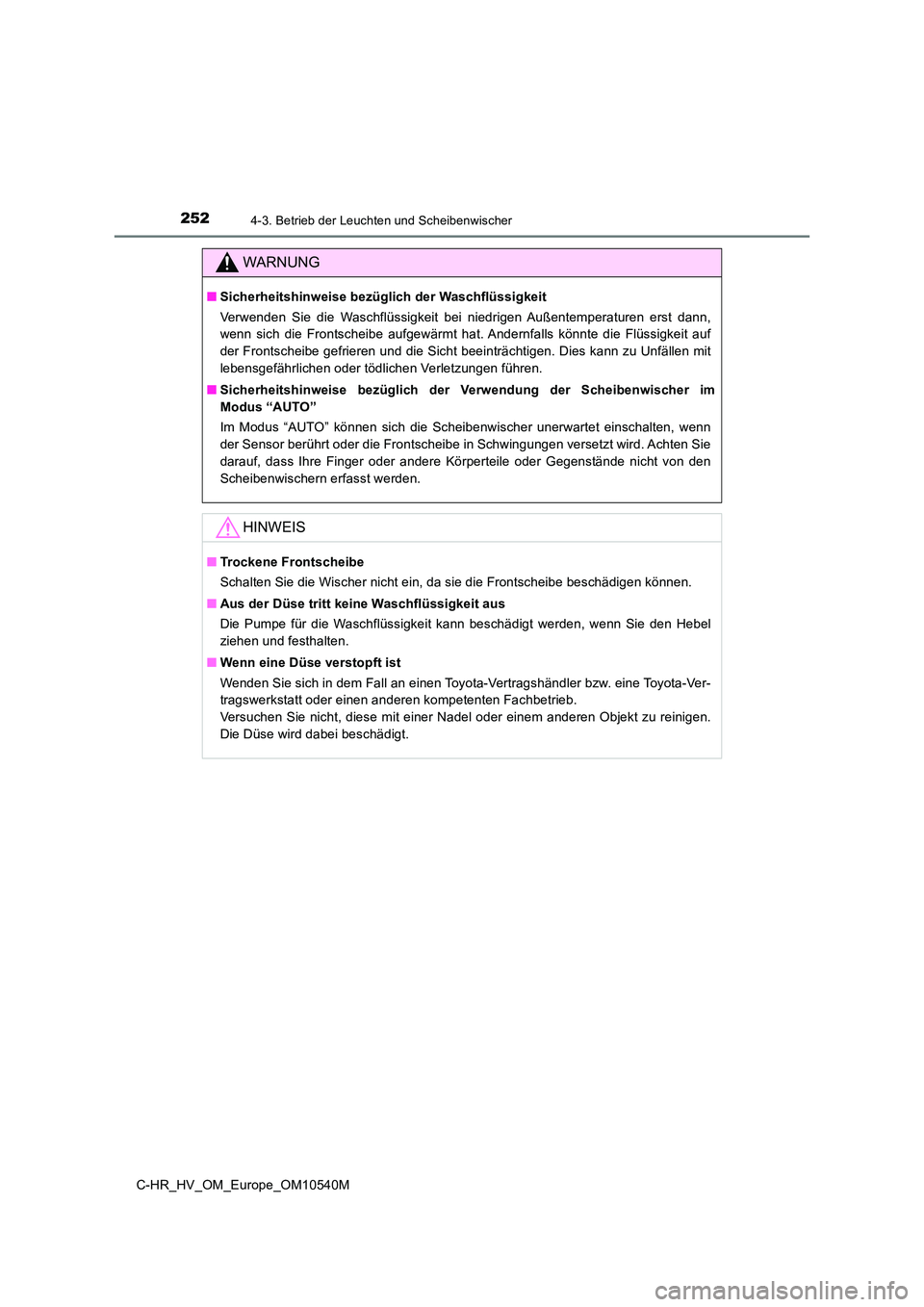

2524-3. Betrieb der Leuchten und Scheibenwischer
C-HR_HV_OM_Europe_OM10540M
WARNUNG
■Sicherheitshinweise bezüglich der Waschflüssigkeit
Verwenden Sie die Waschflüssigkeit bei niedrigen Außentemperaturen erst dann,
wenn sich die Frontscheibe aufgewärmt hat. Andernfalls könnte die Flüssigkeit auf
der Frontscheibe gefrieren und die Sicht beeinträchtigen. Dies kann zu Unfällen mit
lebensgefährlichen oder tödlichen Verletzungen führen.
■ Sicherheitshinweise bezüglich der Verwendung der Scheibenwischer im
Modus “AUTO”
Im Modus “AUTO” können sich die Scheibenwischer unerwartet einschalten, wenn
der Sensor berührt oder die Frontscheibe in Schwingungen versetzt wird. Achten Sie
darauf, dass Ihre Finger oder andere Körperteile oder Gegenstände nicht von den
Scheibenwischern erfasst werden.
HINWEIS
■ Trockene Frontscheibe
Schalten Sie die Wischer nicht ein, da sie die Frontscheibe beschädigen können.
■ Aus der Düse tritt keine Waschflüssigkeit aus
Die Pumpe für die Waschflüssigkeit kann beschädigt werden, wenn Sie den Hebel
ziehen und festhalten.
■ Wenn eine Düse verstopft ist
Wenden Sie sich in dem Fall an einen Toyota-Vertragshändler bzw. eine Toyota-Ver-
tragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Versuchen Sie nicht, diese mit einer Nadel oder einem anderen Objekt zu reinigen.
Die Düse wird dabei beschädigt.

253
4
4-3. Betrieb der Leuchten und Scheibenwischer
Fahren
C-HR_HV_OM_Europe_OM10540M
Heckscheibenwischer und -waschanlage
Der Wischerbetrieb wird ausgewählt, indem der Hebel wie folgt bewegt wird:
Intervallwischerbetrieb
Normaler Wischerbetrieb
Doppelbetrieb Waschanlage/
Wischer
Der Scheibenwischer wird nach dem
Sprühen mit Wasser automatisch
mehrmals betätigt.
: Je nach Ausstattung
Bedienung des Wischerhebels
1
2
3

2544-3. Betrieb der Leuchten und Scheibenwischer
C-HR_HV_OM_Europe_OM10540M
■Heckscheibenwischer und -waschanlage können in folgenden Fällen betätigt
werden
Der Startschalter steht in der Stellung ON.
■ Es wird keine Scheibenwaschflüssigkeit auf die Scheibe gesprüht
Wenn der Vorratsbehälter der Frontscheibenwaschanlage mit Waschflüssigkeit gefüllt
ist, stellen Sie sicher, dass die Waschdüse nicht verstopft ist.
HINWEIS
■ Trockene Heckscheibe
Schalten Sie den Wischer nicht ein, da er die Heckscheibe beschädigen kann.
■ Der Waschflüssigkeitsbehälter ist leer
Betätigen Sie den Schalter nicht kontinuierlich, da sonst die Pumpe für die Waschan-
lagenflüssigkeit überhitzen kann.
■ Wenn eine Düse verstopft ist
Wenden Sie sich in dem Fall an einen Toyota-Vertragshändler bzw. eine Toyota-Ver-
tragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Versuchen Sie nicht, diese mit einer Nadel oder einem anderen Objekt zu reinigen.
Die Düse wird dabei beschädigt.

255
4

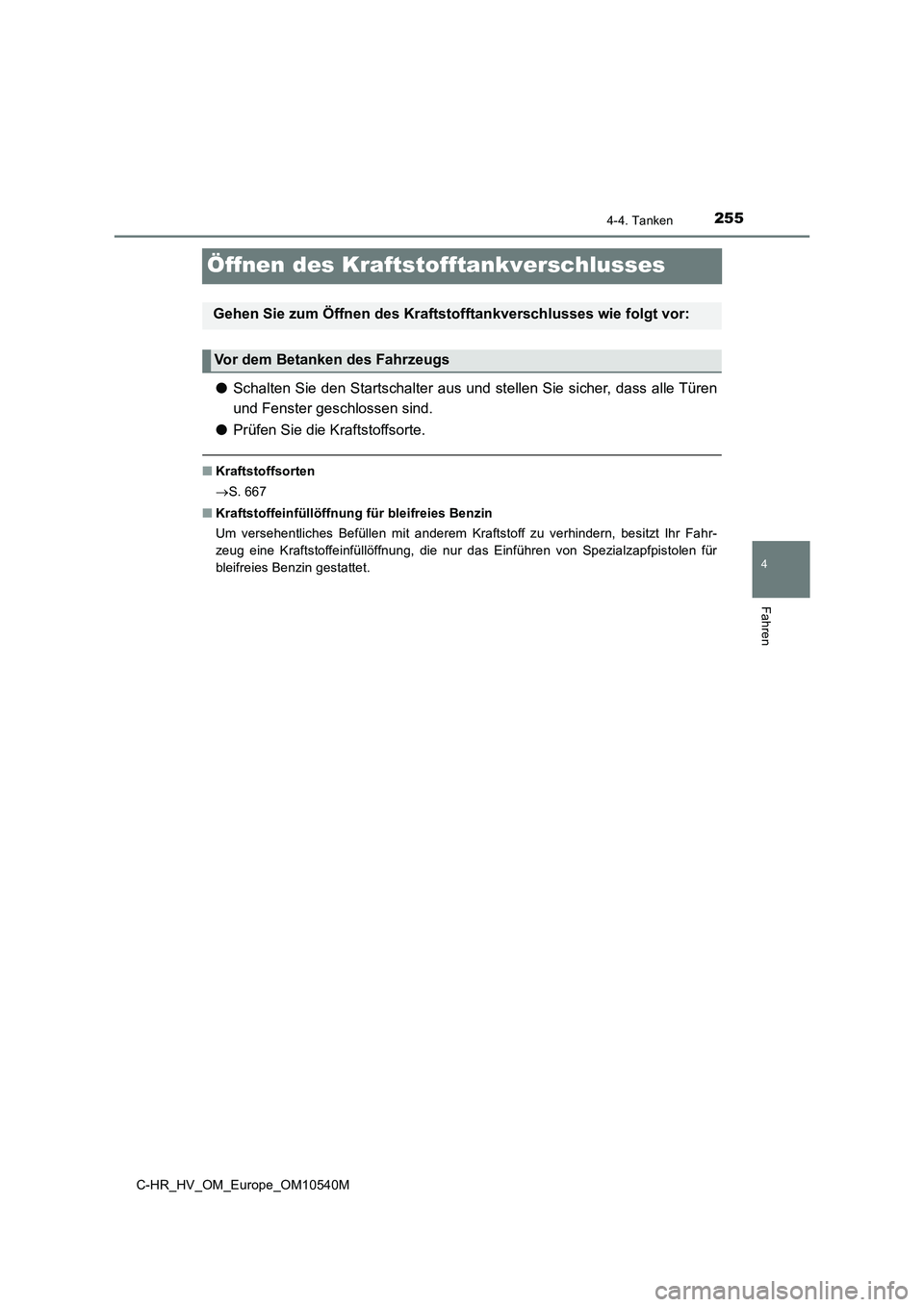

4-4. Tanken
Fahren
C-HR_HV_OM_Europe_OM10540M
Öffnen des Kraftstofftankverschlusses
●Schalten Sie den Startschalter aus und stellen Sie sicher, dass alle Türen
und Fenster geschlossen sind.
● Prüfen Sie die Kraftstoffsorte.
■Kraftstoffsorten
 S. 667
■ Kraftstoffeinfüllöffnung für bleifreies Benzin
Um versehentliches Befüllen mit anderem Kraftstoff zu verhindern, besitzt Ihr Fahr-
zeug eine Kraftstoffeinfüllöffnung, die nur das Einführen von Spezialzapfpistolen für
bleifreies Benzin gestattet.
Gehen Sie zum Öffnen des Kraftstofftankverschlusses wie folgt vor:
Vor dem Betanken des Fahrzeugs

2564-4. Tanken
C-HR_HV_OM_Europe_OM10540M
WARNUNG
■Beim Betanken des Fahrzeugs
Beachten Sie beim Tanken die folgenden Vorsichtsmaßnahmen. Bei Nichtbeachtung
dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährlicher Verletzungen.
● Berühren Sie nach dem Aussteigen und vor dem Öffnen der Tankklappe eine unla-
ckierte Metallfläche, um statische Elektrizität zu entladen. Statische Elektrizität
muss vor dem Tanken entladen werden, da durch die Funkenbildung aufgrund sta-
tischer Elektrizität Kraftstoffdämpfe während des Tankens entzündet werden kön-
nen.
● Fassen Sie den Kraftstofftankverschluss immer mit festem Griff, und lösen Sie den
Verschluss durch langsames Drehen.
Beim Lösen des Kraftstofftankverschlusses kann ein zischendes Geräusch hörbar
sein. Warten Sie, bis das Geräusch vorbei ist, und nehmen Sie erst dann den Ver-
schluss ganz ab. Bei heißer Witterung kann unter Druck stehender Kraftstoff aus
dem Einfüllstutzen herausspritzen und Verletzungen verursachen.
● Personen, die ihren Körper nicht elektrostatisch entladen haben, dürfen sich einem
offenen Kraftstofftank nicht nähern.
● Atmen Sie Kraftstoffdampf nicht ein.
Kraftstoff enthält Substanzen, die beim Einatmen gesundheitsschädlich sind.
● Rauchen Sie beim Betanken des Fahrzeugs nicht.
Dadurch kann Kraftstoff entzündet werden und einen Brand verursachen.
● Berühren Sie bei der Rückkehr zum Fahrzeug keine statisch aufgeladenen Perso-
nen oder Gegenstände.
Dies kann zum Aufbau elektrostatischer Ladung und zu möglicher Entzündungsge-
fahr führen.
■ Beim Tanken
Beachten Sie die folgenden Vorsichtsmaßnahmen, um ein Überlaufen des Kraft-
stoffs aus dem Tank zu verhindern:
● Führen Sie die Kraftstoffdüse vorsichtig in den Kraftstoffeinfüllstutzen.
● Halten Sie den Betankungsvorgang an, wenn die Zapfpistole automatisch mit
einem Klick abschaltet.
● Überfüllen Sie nicht den Kraftstofftank.

2574-4. Tanken
4
Fahren
C-HR_HV_OM_Europe_OM10540M
HINWEIS
■Ta n k e n
Lassen Sie beim Tanken keinen Kraftstoff überlaufen.
Werden diese Vorsichtsmaßnahmen nicht beachtet, kann es zur Beschädigung des
Fahrzeugs kommen, z. B. Funktionsstörungen der Abgasanlage oder Beschädigung
von Bauteilen der Kraftstoffanlage oder von lackierten Flächen am Fahrzeug.

2584-4. Tanken
C-HR_HV_OM_Europe_OM10540M
Drücken Sie auf den Öffner, um die Tankklappe zu öffnen.
Drehen Sie den Verschluss der
Tankklappe langsam, um ihn zu
entfernen, und hängen Sie ihn
dann an der Rückseite der Tank-
klappe ein.
Öffnen des Kraftstofftankverschlusses
1
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
2

2594-4. Tanken
4
Fahren
C-HR_HV_OM_Europe_OM10540M
■Wenn die Tankklappe nicht geöffnet werden kann
Öffnen Sie die Heckklappe und den
Deckel*.
*: je nach Ausstattung
Entfernen Sie die Abdeckung unter der
Gepäckraumleuchte.
Ziehen Sie den Hebel zurück und überprü-
fen Sie, ob sich die Tankklappe öffnet.
1
2
3

2604-4. Tanken
C-HR_HV_OM_Europe_OM10540M
Nach dem Tanken drehen Sie den
Kraftstofftankverschluss, bis Sie ein
Klicken hören. Wird der Verschluss
entriegelt, dreht er sich ein Stück in
die entgegengesetzte Richtung.
Schließen des Kraftstofftankverschlusses
WARNUNG
■ Aufsetzen des Tankverschlusses
Verwenden Sie ausschließlich einen für Ihr Fahrzeug konstruierten Original-Kraft-
stofftankverschluss von Toyota. Ansonsten kann es zu Störungen oder zu einem
Brand kommen, was zu schweren Verletzungen oder sogar zum Tod führen kann.
