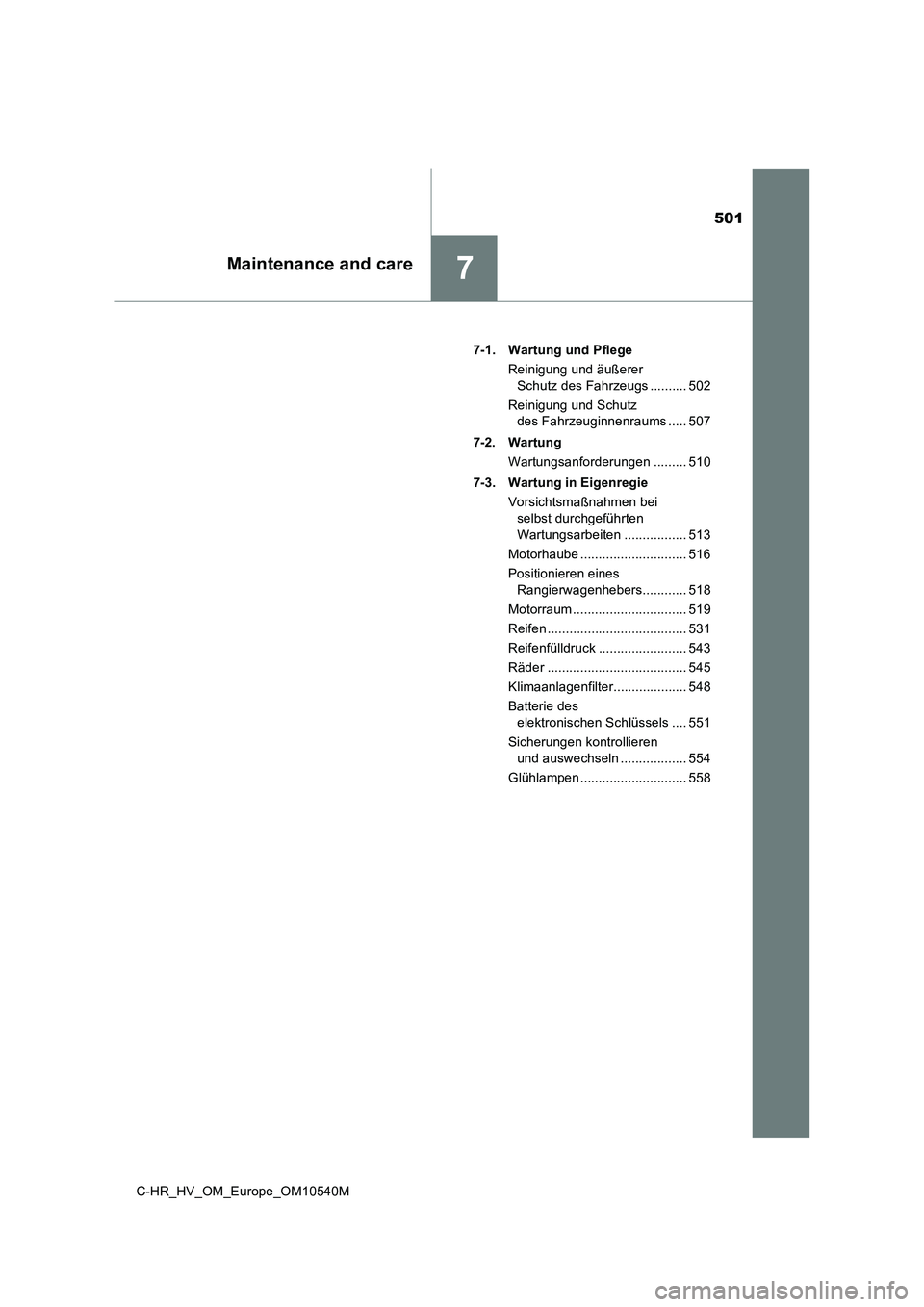

TOYOTA C_HR HYBRID 2017 Betriebsanleitungen (in German)

501
7Maintenance and care
C-HR_HV_OM_Europe_OM10540M
7-1. Wartung und Pflege
Reinigung und äußerer
Schutz des Fahrzeugs .......... 502
Reinigung und Schutz
des Fahrzeuginnenraums ..... 507
7-2. Wartung
Wartungsanforderungen ......... 510
7-3. Wartung in Eigenregie
Vorsichtsmaßnahmen bei
selbst durchgeführten
Wartungsarbeiten ................. 513
Motorhaube ............................. 516
Positionieren eines
Rangierwagenhebers............ 518
Motorraum ............................... 519
Reifen ...................................... 531
Reifenfülldruck ........................ 543
Räder ...................................... 545
Klimaanlagenfilter.................... 548
Batterie des
elektronischen Schlüssels .... 551
Sicherungen kontrollieren
und auswechseln .................. 554
Glühlampen ............................. 558

5027-1. Wartung und Pflege
C-HR_HV_OM_Europe_OM10540M

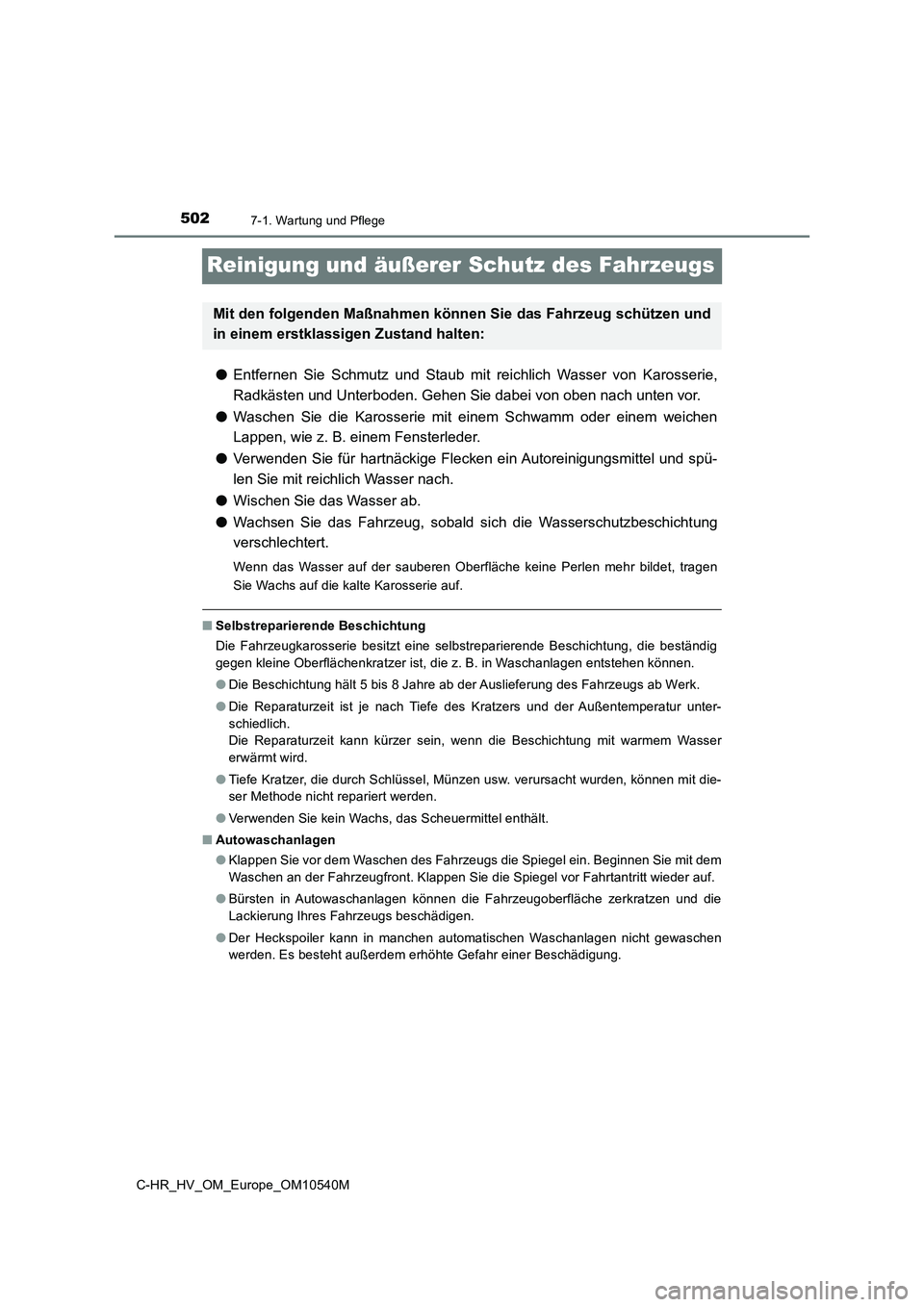

Reinigung und äußerer Schutz des Fahrzeugs
●Entfernen Sie Schmutz und Staub mit reichlich Wasser von Karosserie,
Radkästen und Unterboden. Gehen Sie dabei von oben nach unten vor.
● Waschen Sie die Karosserie mit einem Schwamm oder einem weichen
Lappen, wie z. B. einem Fensterleder.
● Verwenden Sie für hartnäckige Flecken ein Autoreinigungsmittel und spü-
len Sie mit reichlich Wasser nach.
● Wischen Sie das Wasser ab.
● Wachsen Sie das Fahrzeug, sobald sich die Wasserschutzbeschichtung
verschlechtert.
Wenn das Wasser auf der sauberen Oberfläche keine Perlen mehr bildet, tragen
Sie Wachs auf die kalte Karosserie auf.
■ Selbstreparierende Beschichtung
Die Fahrzeugkarosserie besitzt eine selbstreparierende Beschichtung, die beständig
gegen kleine Oberflächenkratzer ist, die z. B. in Waschanlagen entstehen können.
● Die Beschichtung hält 5 bis 8 Jahre ab der Auslieferung des Fahrzeugs ab Werk.
● Die Reparaturzeit ist je nach Tiefe des Kratzers und der Außentemperatur unter-
schiedlich.
Die Reparaturzeit kann kürzer sein, wenn die Beschichtung mit warmem Wasser
erwärmt wird.
● Tiefe Kratzer, die durch Schlüssel, Münzen usw. verursacht wurden, können mit die-
ser Methode nicht repariert werden.
● Verwenden Sie kein Wachs, das Scheuermittel enthält.
■ Autowaschanlagen
● Klappen Sie vor dem Waschen des Fahrzeugs die Spiegel ein. Beginnen Sie mit dem
Waschen an der Fahrzeugfront. Klappen Sie die Spiegel vor Fahrtantritt wieder auf.
● Bürsten in Autowaschanlagen können die Fahrzeugoberfläche zerkratzen und die
Lackierung Ihres Fahrzeugs beschädigen.
● Der Heckspoiler kann in manchen automatischen Waschanlagen nicht gewaschen
werden. Es besteht außerdem erhöhte Gefahr einer Beschädigung.
Mit den folgenden Maßnahmen können Sie das Fahrzeug schützen und
in einem erstklassigen Zustand halten:

5037-1. Wartung und Pflege
7
Wartung und Pflege
C-HR_HV_OM_Europe_OM10540M

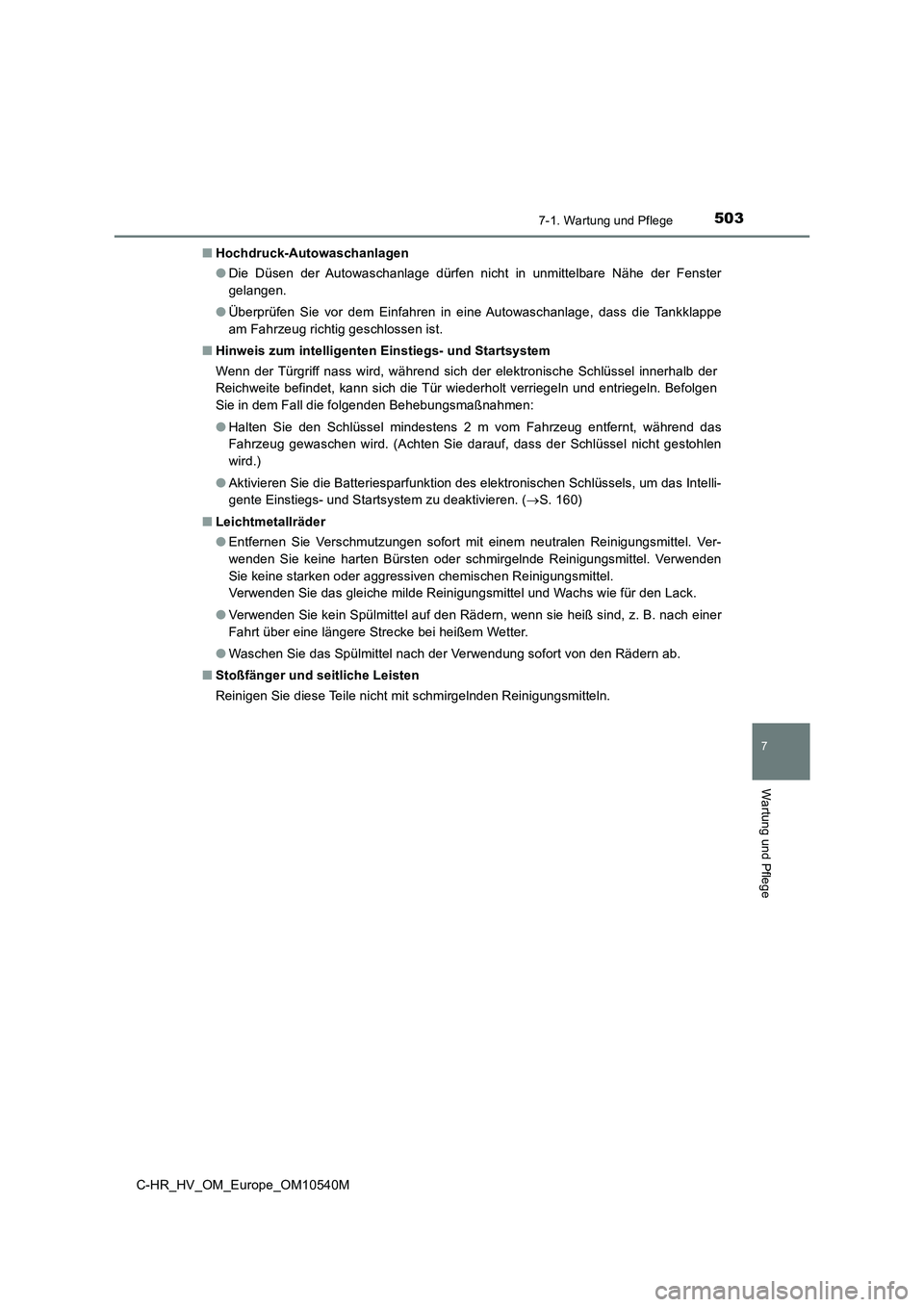

■ Hochdruck-Autowaschanlagen
● Die Düsen der Autowaschanlage dürfen nicht in unmittelbare Nähe der Fenster
gelangen.
● Überprüfen Sie vor dem Einfahren in eine Autowaschanlage, dass die Tankklappe
am Fahrzeug richtig geschlossen ist.
■ Hinweis zum intelligenten Einstiegs- und Startsystem
Wenn der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb der
Reichweite befindet, kann sich die Tür wiederholt verriegeln und entriegeln. Befolgen
Sie in dem Fall die folgenden Behebungsmaßnahmen:
● Halten Sie den Schlüssel mindestens 2 m vom Fahrzeug entfernt, während das
Fahrzeug gewaschen wird. (Achten Sie darauf, dass der Schlüssel nicht gestohlen
wird.)
● Aktivieren Sie die Batteriesparfunktion des elektronischen Schlüssels, um das Intelli-
gente Einstiegs- und Startsystem zu deaktivieren. ( S. 160)
■ Leichtmetallräder
● Entfernen Sie Verschmutzungen sofort mit einem neutralen Reinigungsmittel. Ver-
wenden Sie keine harten Bürsten oder schmirgelnde Reinigungsmittel. Verwenden
Sie keine starken oder aggressiven chemischen Reinigungsmittel.
Verwenden Sie das gleiche milde Reinigungsmittel und Wachs wie für den Lack.
● Verwenden Sie kein Spülmittel auf den Rädern, wenn sie heiß sind, z. B. nach einer
Fahrt über eine längere Strecke bei heißem Wetter.
● Waschen Sie das Spülmittel nach der Verwendung sofort von den Rädern ab.
■ Stoßfänger und seitliche Leisten
Reinigen Sie diese Teile nicht mit schmirgelnden Reinigungsmitteln.

5047-1. Wartung und Pflege
C-HR_HV_OM_Europe_OM10540M

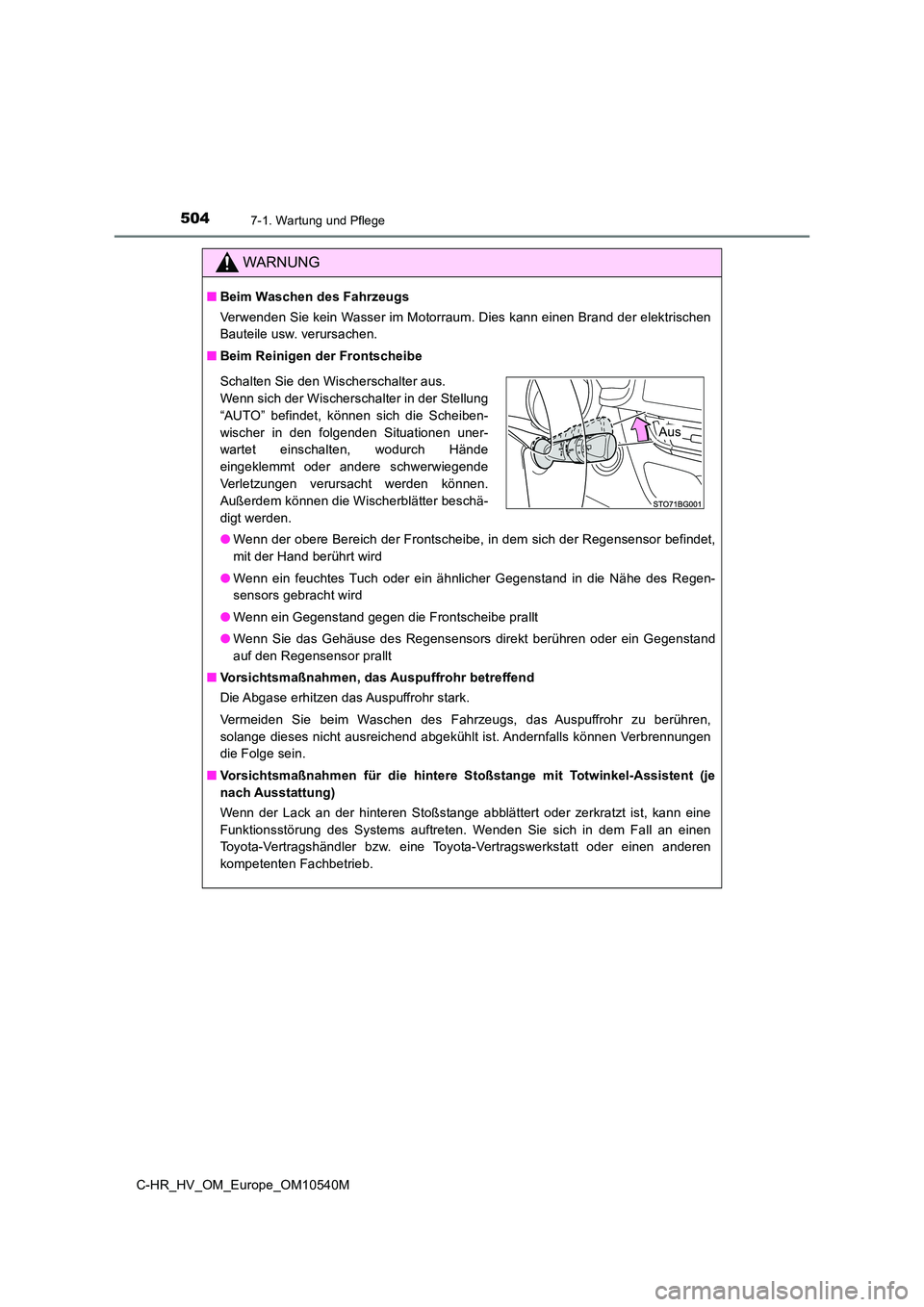

WARNUNG
■Beim Waschen des Fahrzeugs
Verwenden Sie kein Wasser im Motorraum. Dies kann einen Brand der elektrischen
Bauteile usw. verursachen.
■ Beim Reinigen der Frontscheibe
● Wenn der obere Bereich der Frontscheibe, in dem sich der Regensensor befindet,
mit der Hand berührt wird
● Wenn ein feuchtes Tuch oder ein ähnlicher Gegenstand in die Nähe des Regen-
sensors gebracht wird
● Wenn ein Gegenstand gegen die Frontscheibe prallt
● Wenn Sie das Gehäuse des Regensensors direkt berühren oder ein Gegenstand
auf den Regensensor prallt
■ Vorsichtsmaßnahmen, das Auspuffrohr betreffend
Die Abgase erhitzen das Auspuffrohr stark.
Vermeiden Sie beim Waschen des Fahrzeugs, das Auspuffrohr zu berühren,
solange dieses nicht ausreichend abgekühlt ist. Andernfalls können Verbrennungen
die Folge sein.
■ Vorsichtsmaßnahmen für die hintere Stoßstange mit Totwinkel-Assistent (je
nach Ausstattung)
Wenn der Lack an der hinteren Stoßstange abblättert oder zerkratzt ist, kann eine
Funktionsstörung des Systems auftreten. Wenden Sie sich in dem Fall an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
Schalten Sie den Wischerschalter aus.
Wenn sich der Wischerschalter in der Stellung
“AUTO” befindet, können sich die Scheiben-
wischer in den folgenden Situationen uner-
wartet einschalten, wodurch Hände
eingeklemmt oder andere schwerwiegende
Verletzungen verursacht werden können.
Außerdem können die Wischerblätter beschä-
digt werden.
Aus

5057-1. Wartung und Pflege
7
Wartung und Pflege
C-HR_HV_OM_Europe_OM10540M

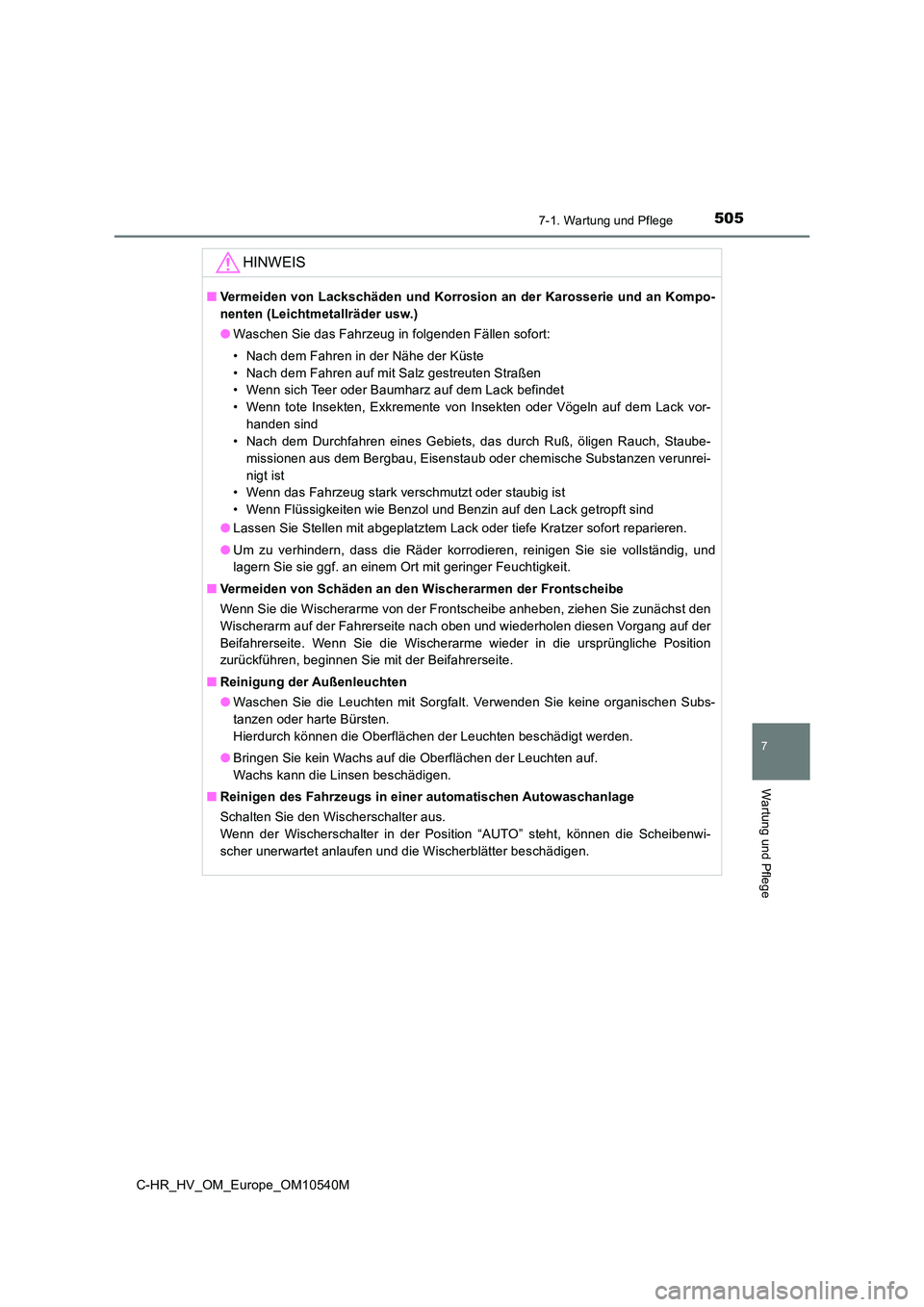

HINWEIS
■Vermeiden von Lackschäden und Korrosion an der Karosserie und an Kompo-
nenten (Leichtmetallräder usw.)
● Waschen Sie das Fahrzeug in folgenden Fällen sofort:
• Nach dem Fahren in der Nähe der Küste
• Nach dem Fahren auf mit Salz gestreuten Straßen
• Wenn sich Teer oder Baumharz auf dem Lack befindet
• Wenn tote Insekten, Exkremente von Insekten oder Vögeln auf dem Lack vor-
handen sind
• Nach dem Durchfahren eines Gebiets, das durch Ruß, öligen Rauch, Staube-
missionen aus dem Bergbau, Eisenstaub oder chemische Substanzen verunrei-
nigt ist
• Wenn das Fahrzeug stark verschmutzt oder staubig ist
• Wenn Flüssigkeiten wie Benzol und Benzin auf den Lack getropft sind
● Lassen Sie Stellen mit abgeplatztem Lack oder tiefe Kratzer sofort reparieren.
● Um zu verhindern, dass die Räder korrodieren, reinigen Sie sie vollständig, und
lagern Sie sie ggf. an einem Ort mit geringer Feuchtigkeit.
■ Vermeiden von Schäden an den Wischerarmen der Frontscheibe
Wenn Sie die Wischerarme von der Frontscheibe anheben, ziehen Sie zunächst den
Wischerarm auf der Fahrerseite nach oben und wiederholen diesen Vorgang auf der
Beifahrerseite. Wenn Sie die Wischerarme wieder in die ursprüngliche Position
zurückführen, beginnen Sie mit der Beifahrerseite.
■ Reinigung der Außenleuchten
● Waschen Sie die Leuchten mit Sorgfalt. Verwenden Sie keine organischen Subs-
tanzen oder harte Bürsten.
Hierdurch können die Oberflächen der Leuchten beschädigt werden.
● Bringen Sie kein Wachs auf die Oberflächen der Leuchten auf.
Wachs kann die Linsen beschädigen.
■ Reinigen des Fahrzeugs in einer automatischen Autowaschanlage
Schalten Sie den Wischerschalter aus.
Wenn der Wischerschalter in der Position “AUTO” steht, können die Scheibenwi-
scher unerwartet anlaufen und die Wischerblätter beschädigen.

5067-1. Wartung und Pflege
C-HR_HV_OM_Europe_OM10540M

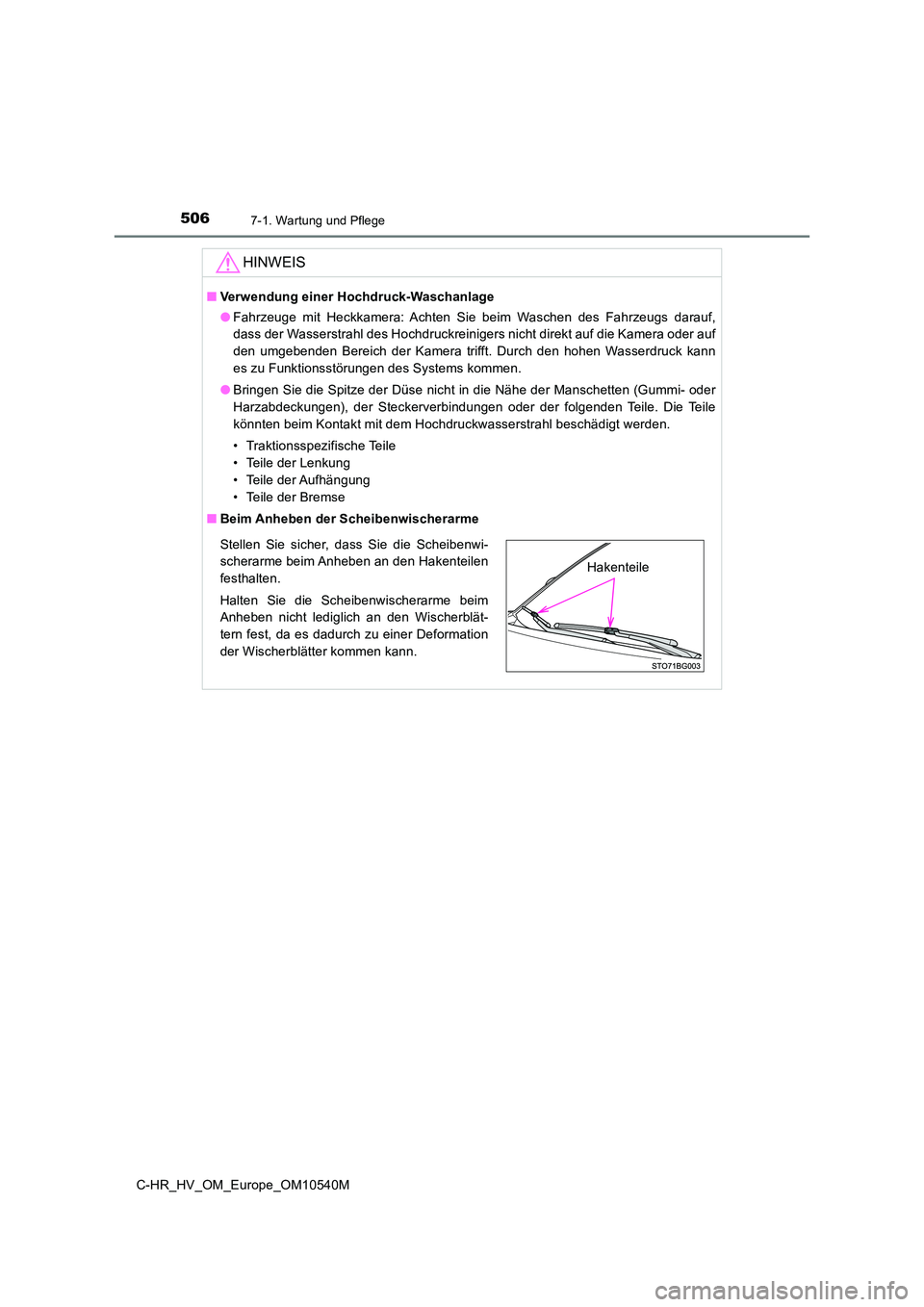

HINWEIS
■Verwendung einer Hochdruck-Waschanlage
● Fahrzeuge mit Heckkamera: Achten Sie beim Waschen des Fahrzeugs darauf,
dass der Wasserstrahl des Hochdruckreinigers nicht direkt auf die Kamera oder auf
den umgebenden Bereich der Kamera trifft. Durch den hohen Wasserdruck kann
es zu Funktionsstörungen des Systems kommen.
● Bringen Sie die Spitze der Düse nicht in die Nähe der Manschetten (Gummi- oder
Harzabdeckungen), der Steckerverbindungen oder der folgenden Teile. Die Teile
könnten beim Kontakt mit dem Hochdruckwasserstrahl beschädigt werden.
• Traktionsspezifische Teile
• Teile der Lenkung
• Teile der Aufhängung
• Teile der Bremse
■ Beim Anheben der Scheibenwischerarme
Stellen Sie sicher, dass Sie die Scheibenwi-
scherarme beim Anheben an den Hakenteilen
festhalten.
Halten Sie die Scheibenwischerarme beim
Anheben nicht lediglich an den Wischerblät-
tern fest, da es dadurch zu einer Deformation
der Wischerblätter kommen kann.
Hakenteile

5077-1. Wartung und Pflege
C-HR_HV_OM_Europe_OM10540M
7
Wartung und Pflege

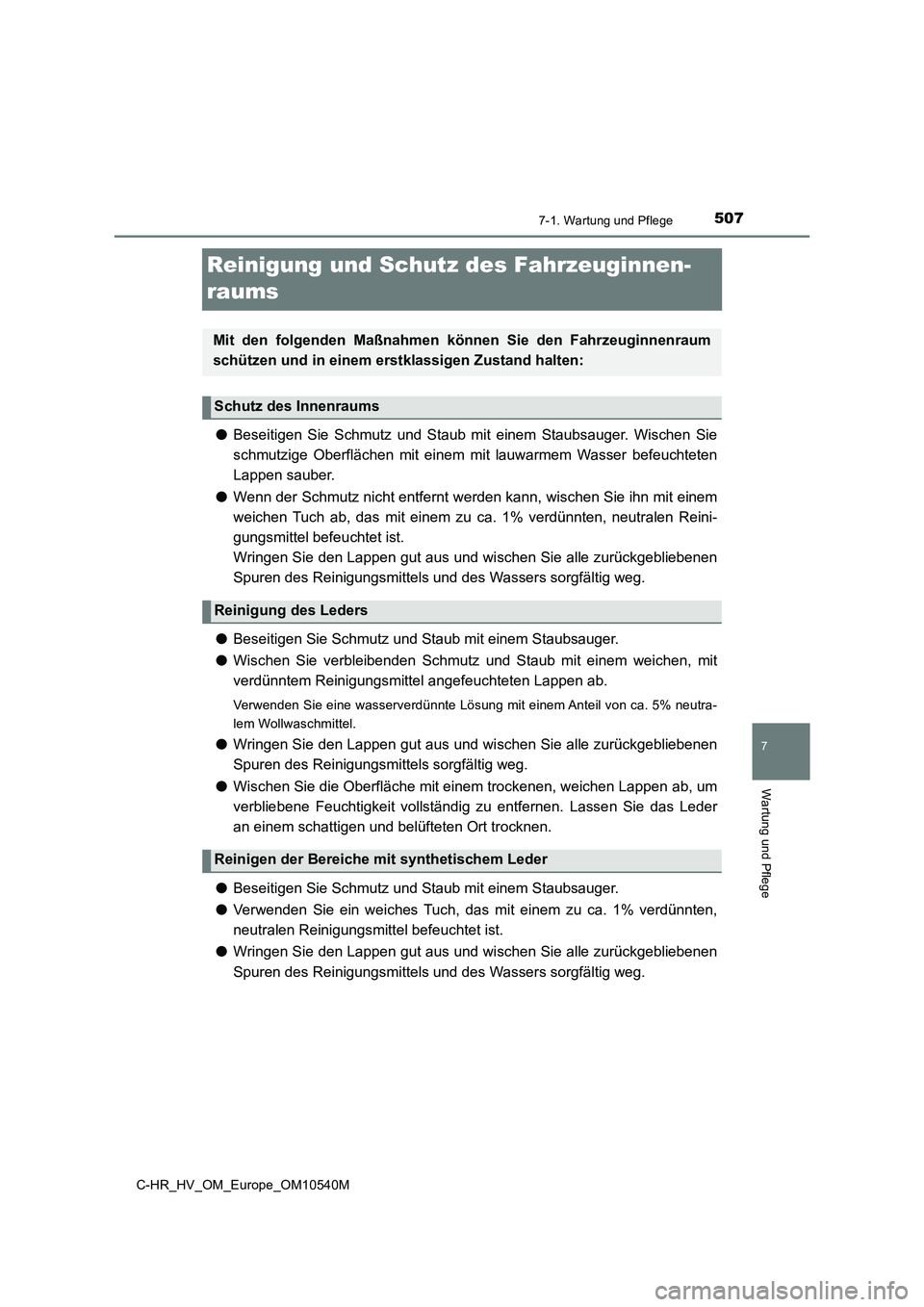

Reinigung und Schutz des Fahrzeuginnen-
raums
● Beseitigen Sie Schmutz und Staub mit einem Staubsauger. Wischen Sie
schmutzige Oberflächen mit einem mit lauwarmem Wasser befeuchteten
Lappen sauber.
● Wenn der Schmutz nicht entfernt werden kann, wischen Sie ihn mit einem
weichen Tuch ab, das mit einem zu ca. 1% verdünnten, neutralen Reini-
gungsmittel befeuchtet ist.
Wringen Sie den Lappen gut aus und wi schen Sie alle zurückgebliebenen
Spuren des Reinigungsmittels und des Wassers sorgfältig weg.
● Beseitigen Sie Schmutz und Staub mit einem Staubsauger.
● Wischen Sie verbleibenden Schmutz und Staub mit einem weichen, mit
verdünntem Reinigungsmittel angefeuchteten Lappen ab.
Verwenden Sie eine wasserverdünnte Lösung mit einem Anteil von ca. 5% neutra-
lem Wollwaschmittel.
● Wringen Sie den Lappen gut aus und wischen Sie alle zurückgebliebenen
Spuren des Reinigungsmittels sorgfältig weg.
● Wischen Sie die Oberfläche mit einem trockenen, weichen Lappen ab, um
verbliebene Feuchtigkeit vollständig zu entfernen. Lassen Sie das Leder
an einem schattigen und belüfteten Ort trocknen.
● Beseitigen Sie Schmutz und Staub mit einem Staubsauger.
● Verwenden Sie ein weiches Tuch, das mit einem zu ca. 1% verdünnten,
neutralen Reinigungsmittel befeuchtet ist.
● Wringen Sie den Lappen gut aus und wischen Sie alle zurückgebliebenen
Spuren des Reinigungsmittels und des Wassers sorgfältig weg.
Mit den folgenden Maßnahmen können Sie den Fahrzeuginnenraum
schützen und in einem erstklassigen Zustand halten:
Schutz des Innenraums
Reinigung des Leders
Reinigen der Bereiche mit synthetischem Leder

5087-1. Wartung und Pflege
C-HR_HV_OM_Europe_OM10540M

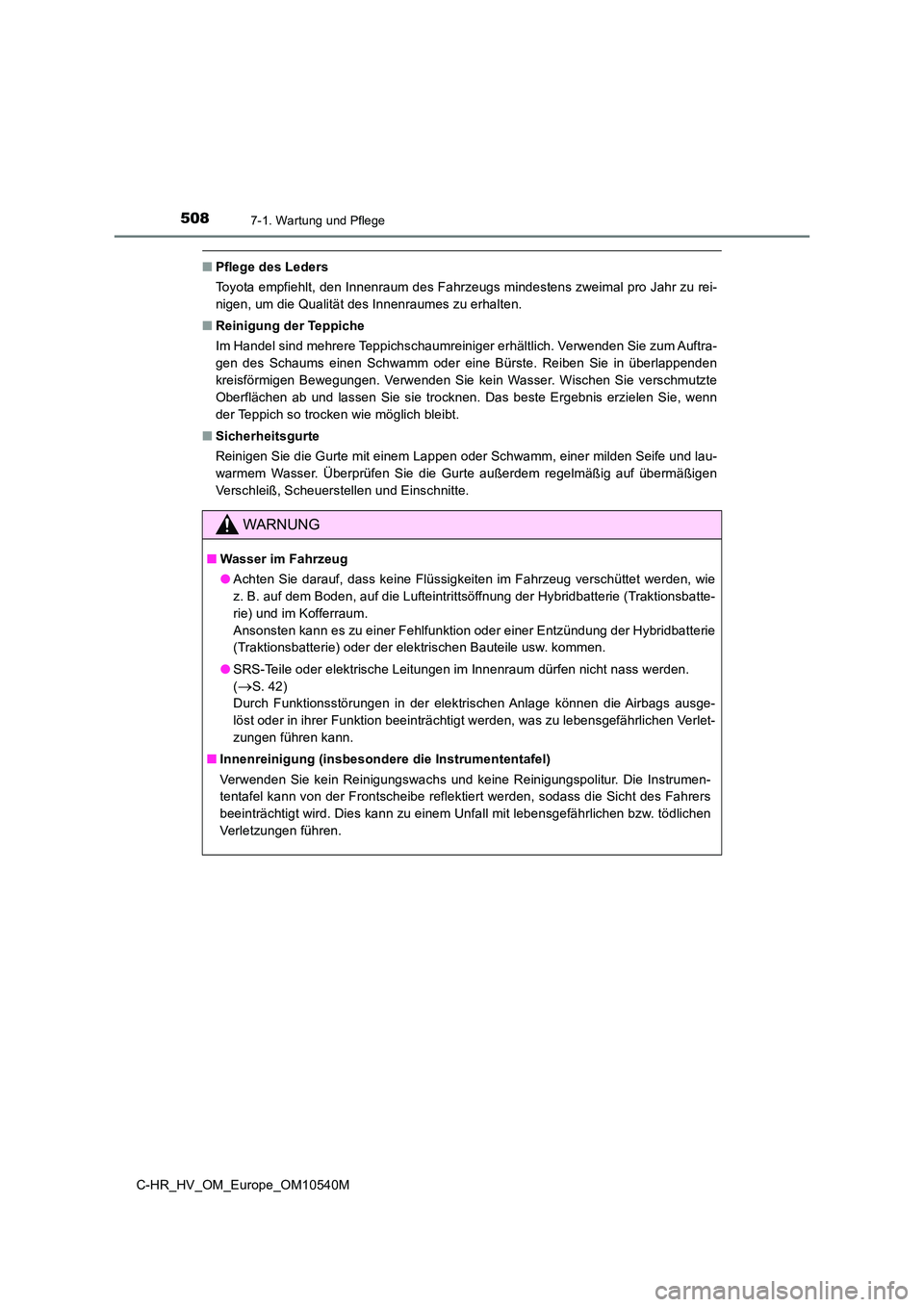

■Pflege des Leders
Toyota empfiehlt, den Innenraum des Fahrzeugs mindestens zweimal pro Jahr zu rei-
nigen, um die Qualität des Innenraumes zu erhalten.
■ Reinigung der Teppiche
Im Handel sind mehrere Teppichschaumreiniger erhältlich. Verwenden Sie zum Auftra-
gen des Schaums einen Schwamm oder eine Bürste. Reiben Sie in überlappenden
kreisförmigen Bewegungen. Verwenden Sie kein Wasser. Wischen Sie verschmutzte
Oberflächen ab und lassen Sie sie trocknen. Das beste Ergebnis erzielen Sie, wenn
der Teppich so trocken wie möglich bleibt.
■ Sicherheitsgurte
Reinigen Sie die Gurte mit einem Lappen oder Schwamm, einer milden Seife und lau-
warmem Wasser. Überprüfen Sie die Gurte außerdem regelmäßig auf übermäßigen
Verschleiß, Scheuerstellen und Einschnitte.
WARNUNG
■ Wasser im Fahrzeug
● Achten Sie darauf, dass keine Flüssigkeiten im Fahrzeug verschüttet werden, wie
z. B. auf dem Boden, auf die Lufteintrittsöffnung der Hybridbatterie (Traktionsbatte-
rie) und im Kofferraum.
Ansonsten kann es zu einer Fehlfunktion oder einer Entzündung der Hybridbatterie
(Traktionsbatterie) oder der elektrischen Bauteile usw. kommen.
● SRS-Teile oder elektrische Leitungen im Innenraum dürfen nicht nass werden.
(S. 42)
Durch Funktionsstörungen in der elektrischen Anlage können die Airbags ausge-
löst oder in ihrer Funktion beeinträchtigt werden, was zu lebensgefährlichen Verlet-
zungen führen kann.
■ Innenreinigung (insbesondere die Instrumententafel)
Verwenden Sie kein Reinigungswachs und keine Reinigungspolitur. Die Instrumen-
tentafel kann von der Frontscheibe reflektiert werden, sodass die Sicht des Fahrers
beeinträchtigt wird. Dies kann zu einem Unfall mit lebensgefährlichen bzw. tödlichen
Verletzungen führen.

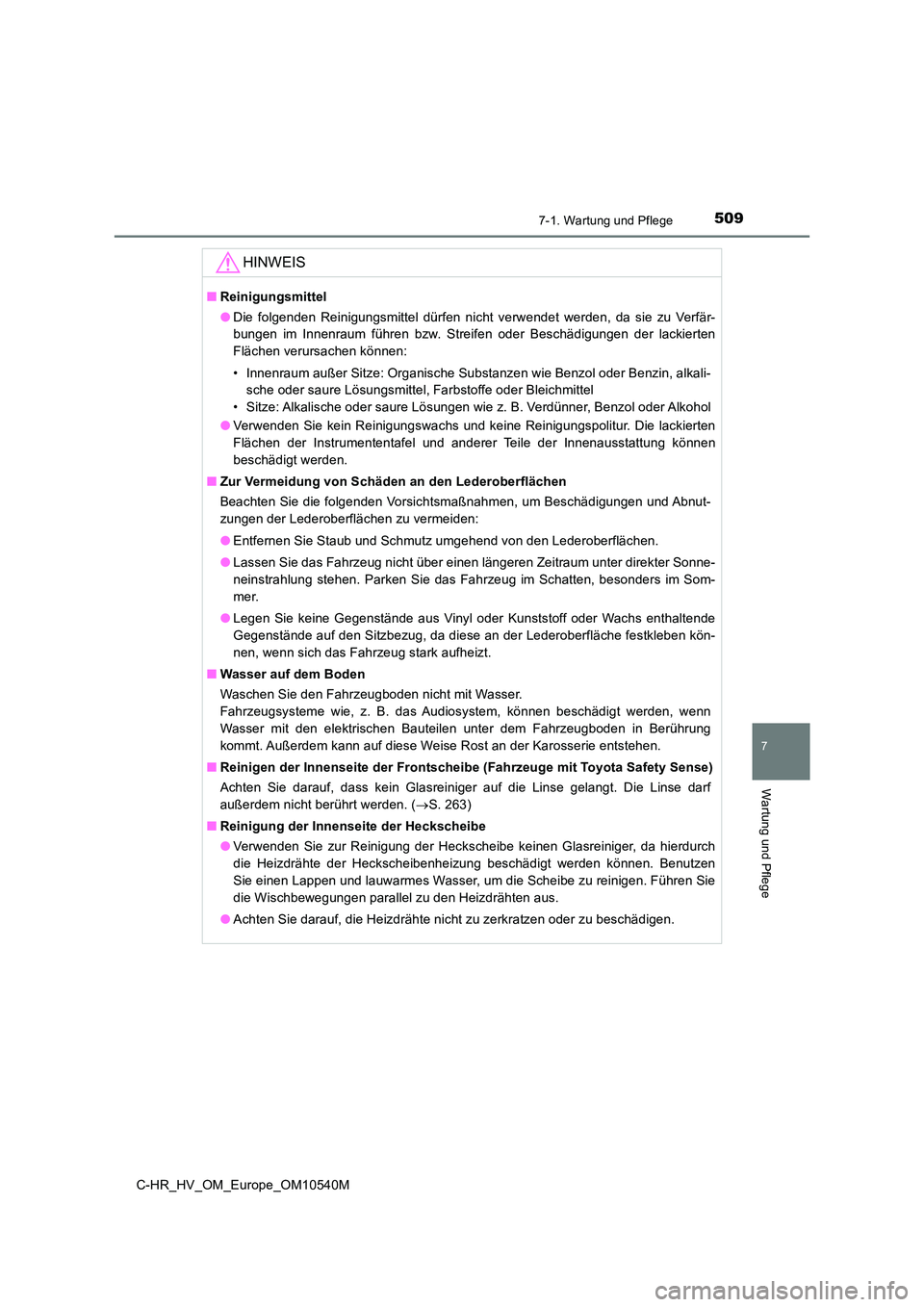

5097-1. Wartung und Pflege
7
Wartung und Pflege
C-HR_HV_OM_Europe_OM10540M
HINWEIS
■Reinigungsmittel
● Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Verfär-
bungen im Innenraum führen bzw. Streifen oder Beschädigungen der lackierten
Flächen verursachen können:
• Innenraum außer Sitze: Organische Substanzen wie Benzol oder Benzin, alkali-
sche oder saure Lösungsmittel, Farbstoffe oder Bleichmittel
• Sitze: Alkalische oder saure Lösungen wie z. B. Verdünner, Benzol oder Alkohol
● Verwenden Sie kein Reinigungswachs und keine Reinigungspolitur. Die lackierten
Flächen der Instrumententafel und anderer Teile der Innenausstattung können
beschädigt werden.
■ Zur Vermeidung von Schäden an den Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Beschädigungen und Abnut-
zungen der Lederoberflächen zu vermeiden:
● Entfernen Sie Staub und Schmutz umgehend von den Lederoberflächen.
● Lassen Sie das Fahrzeug nicht über einen längeren Zeitraum unter direkter Sonne-
neinstrahlung stehen. Parken Sie das Fahrzeug im Schatten, besonders im Som-
mer.
● Legen Sie keine Gegenstände aus Vinyl oder Kunststoff oder Wachs enthaltende
Gegenstände auf den Sitzbezug, da diese an der Lederoberfläche festkleben kön-
nen, wenn sich das Fahrzeug stark aufheizt.
■ Wasser auf dem Boden
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Fahrzeugsysteme wie, z. B. das Audiosystem, können beschädigt werden, wenn
Wasser mit den elektrischen Bauteilen unter dem Fahrzeugboden in Berührung
kommt. Außerdem kann auf diese Weise Rost an der Karosserie entstehen.
■ Reinigen der Innenseite der Frontscheibe (Fahrzeuge mit Toyota Safety Sense)
Achten Sie darauf, dass kein Glasreiniger auf die Linse gelangt. Die Linse darf
außerdem nicht berührt werden. ( S. 263)
■ Reinigung der Innenseite der Heckscheibe
● Verwenden Sie zur Reinigung der Heckscheibe keinen Glasreiniger, da hierdurch
die Heizdrähte der Heckscheibenheizung beschädigt werden können. Benutzen
Sie einen Lappen und lauwarmes Wasser, um die Scheibe zu reinigen. Führen Sie
die Wischbewegungen parallel zu den Heizdrähten aus.
● Achten Sie darauf, die Heizdrähte nicht zu zerkratzen oder zu beschädigen.

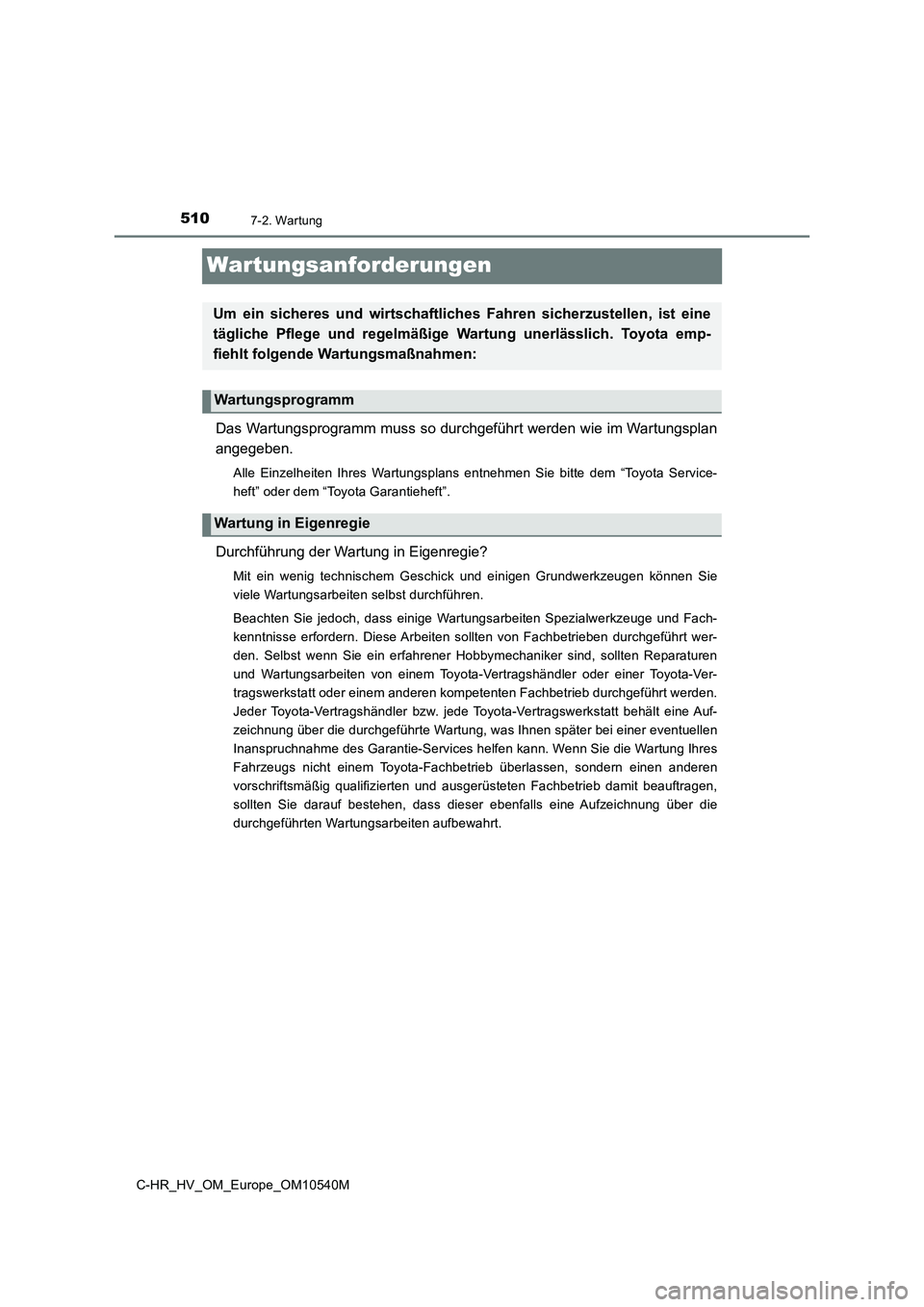

5107-2. Wartung
C-HR_HV_OM_Europe_OM10540M
Wartungsanforderungen
Das Wartungsprogramm muss so durchgeführt werden wie im Wartungsplan
angegeben.
Alle Einzelheiten Ihres Wartungsplans entnehmen Sie bitte dem “Toyota Service-
heft” oder dem “Toyota Garantieheft”.
Durchführung der Wartung in Eigenregie?
Mit ein wenig technischem Geschick und einigen Grundwerkzeugen können Sie
viele Wartungsarbeiten selbst durchführen.
Beachten Sie jedoch, dass einige Wartungsarbeiten Spezialwerkzeuge und Fach-
kenntnisse erfordern. Diese Arbeiten sollten von Fachbetrieben durchgeführt wer-
den. Selbst wenn Sie ein erfahrener Hobbymechaniker sind, sollten Reparaturen
und Wartungsarbeiten von einem Toyota-Vertragshändler oder einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb durchgeführt werden.
Jeder Toyota-Vertragshändler bzw. jede Toyota-Vertragswerkstatt behält eine Auf-
zeichnung über die durchgeführte Wartung, was Ihnen später bei einer eventuellen
Inanspruchnahme des Garantie-Services helfen kann. Wenn Sie die Wartung Ihres
Fahrzeugs nicht einem Toyota-Fachbetrieb überlassen, sondern einen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb damit beauftragen,
sollten Sie darauf bestehen, dass dieser ebenfalls eine Aufzeichnung über die
durchgeführten Wartungsarbeiten aufbewahrt.
Um ein sicheres und wirtschaftliches Fahren sicherzustellen, ist eine
tägliche Pflege und regelmäßige Wartung unerlässlich. Toyota emp-
fiehlt folgende Wartungsmaßnahmen:
Wartungsprogramm
Wartung in Eigenregie
