INNEHÅLLSFÖRTECKNING4
OM10538SE4-5. Använda
förarstödssystemen
Toyota Safety Sense .........239
PCS (Aktivt krockskyddssystem) ........244
LDA (Aktiv körfilsvarning) ..................259
RSA (Vägskyltsigenkänning) ...271
Aktiv farthållare med radar från 0 km/tim ..........277
Farthållare..........................292
Körlägesväljare ..................298
Hastighetsbegränsare........300
BSM (Dödavinkelvarnare) ........305
• BSM, funktion ................309
• RCTA-funktion ...............314
Toyotas parkeringssensor .............319
S-IPA (Intelligent parkeringsassistans)........331
Förarstödsystem ................370
4-6. Körtips Hybridbil, körtips ................377
Råd för vinterkörning .........380 5-1. Grundläggande funktioner
Ljudanläggning, olika typer ................................ 386
Rattkontroller för ljudanläggning ................. 387
AUX-ingång/ USB-ingång..................... 388
5-2. Använda ljudanläggningen Optimal användning av ljudanläggningen ............. 389
5-3. Använda radion Radio ................................. 392
5-4. Spela upp ljud-CD och MP3/WMA-skivor
CD-spelare ........................ 394
5-5. Använda extern enhet Lyssna på en iPod............. 402
Lyssna på USB-minne ...... 410
Använda AUX-ingången.... 416
5Ljudanläggning
OM10538SE.book Page 4 Thursday, November 24, 2016 6:41 PM

371-1. För säkert bruk
1
Trygghet och säkerhet
OM10538SE

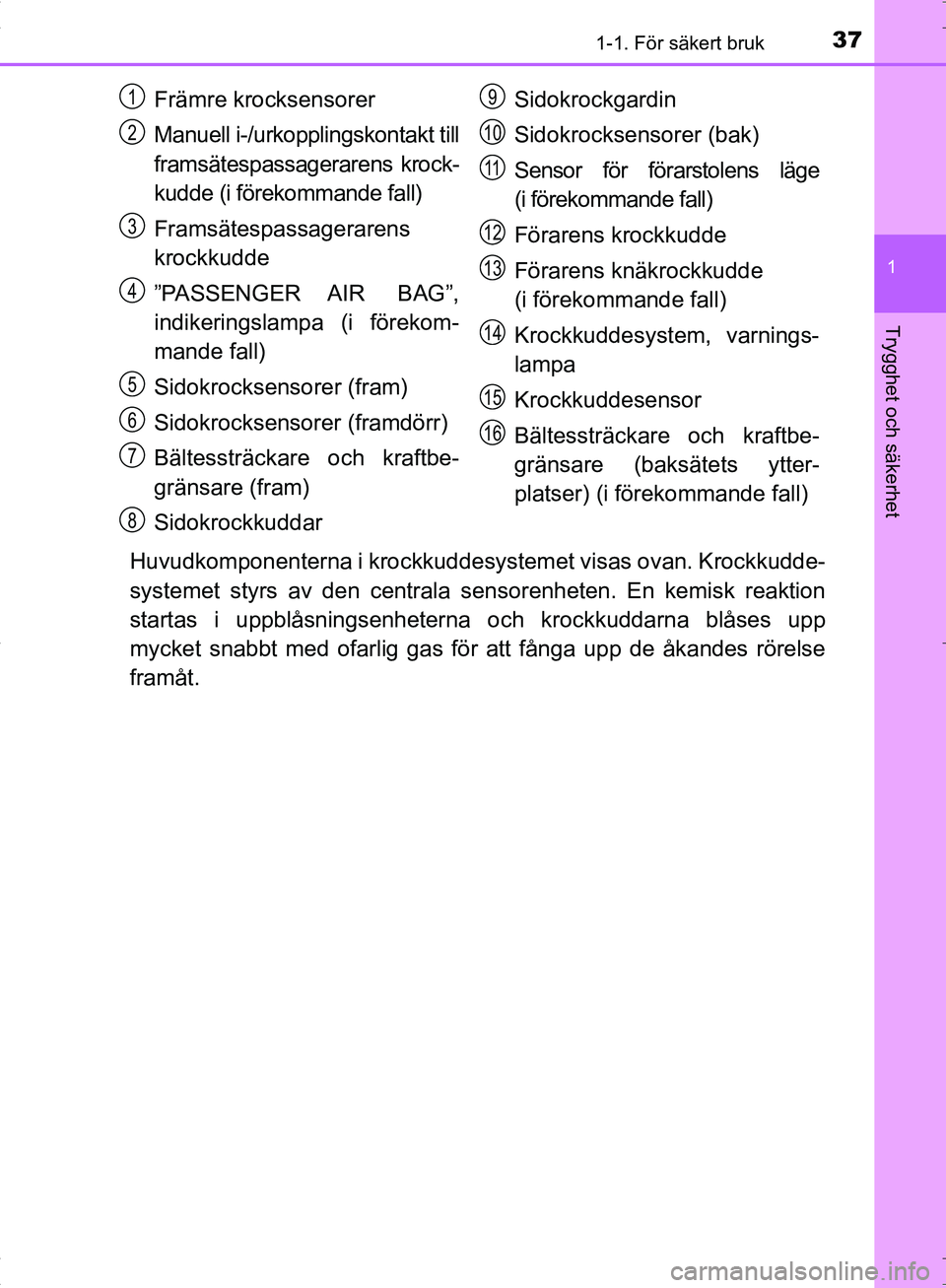

Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp
mycket snabbt med ofarlig gas för att fånga upp de åkandes rörelse
framåt. Främre krocksensorer
Manuell i-/urkopplingskontakt till
framsätespassagerarens krock-
kudde (i förekommande fall)
Framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”,
indikeringslampa (i förekom-
mande fall)
Sidokrocksensorer (fram)
Sidokrocksensorer (framdörr)
Bältessträckare och kraftbe-
gränsare (fram)
Sidokrockkuddar
Sidokrockgardin
Sidokrocksensorer (bak)
Sensor för förarstolens läge
(i förekommande fall)
Förarens krockkudde
Förarens knäkrockkudde
(i förekommande fall)
Krockkuddesystem, varnings-
lampa
Krockkuddesensor
Bältessträckare och kraftbe-
gränsare (baksätets ytter-
platser) (i förekommande fall)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
OM10538SE.book Page 37 Thursday, November 24, 2016 6:41 PM

761-3. Hybridsystem
OM10538SE

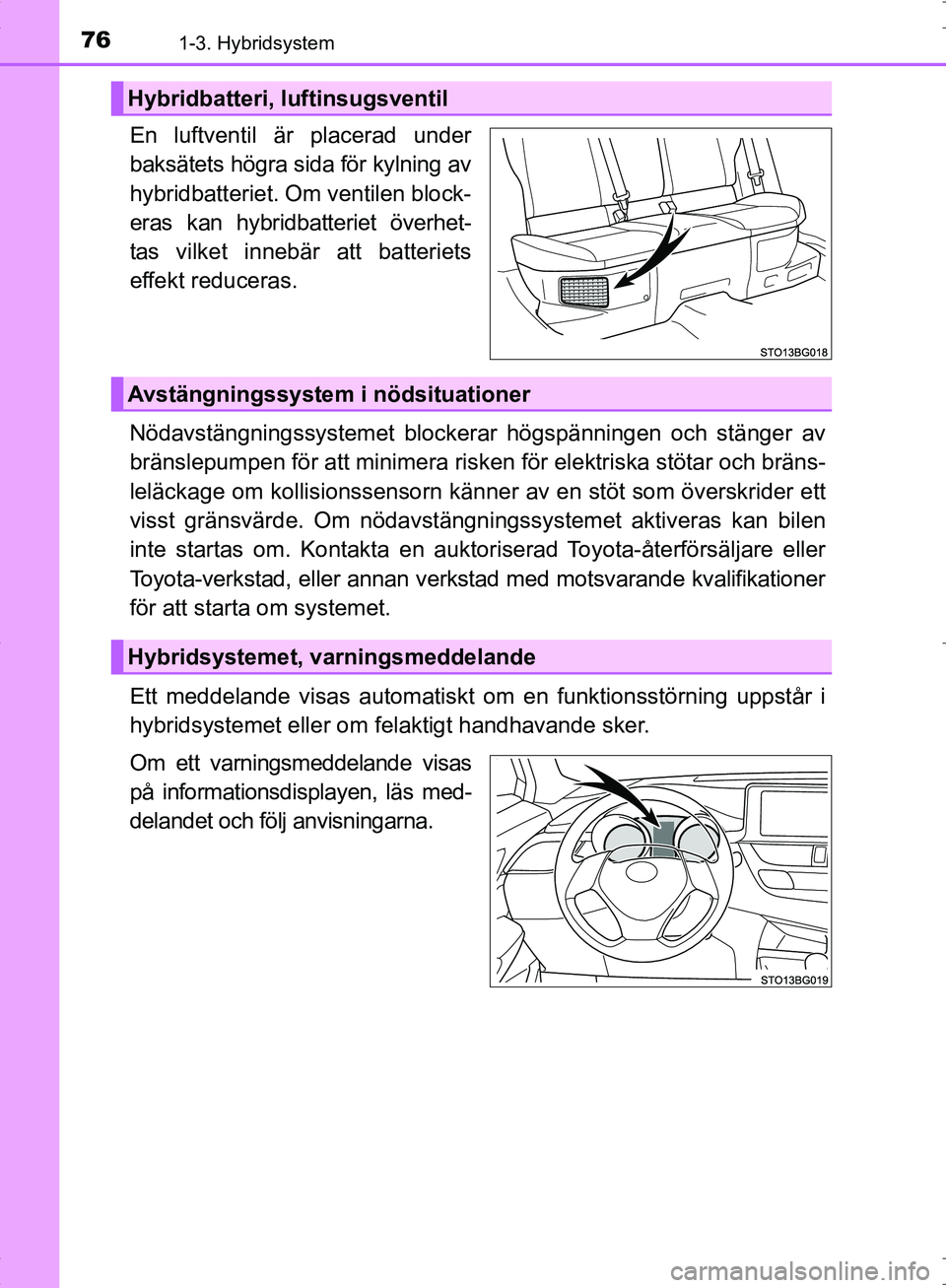

En luftventil är placerad under
baksätets högra sida för kylning av
hybridbatteriet. Om ventilen block-
eras kan hybridbatteriet överhet-
tas vilket innebär att batteriets
effekt reduceras.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängni ngssystemet aktiveras kan bilen
inte startas om. Kontakta en aukto riserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
för att starta om systemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informationsdisplayen, läs med-
delandet och följ anvisningarna.
Hybridbatteri, luftinsugsventil
Avstängningssystem i nödsituationer
Hybridsystemet, varningsmeddelande
OM10538SE.book Page 76 Thursday, November 24, 2016 6:41 PM

83
1
1-4. Stöldskydd
Trygghet och säkerhet
OM10538SE

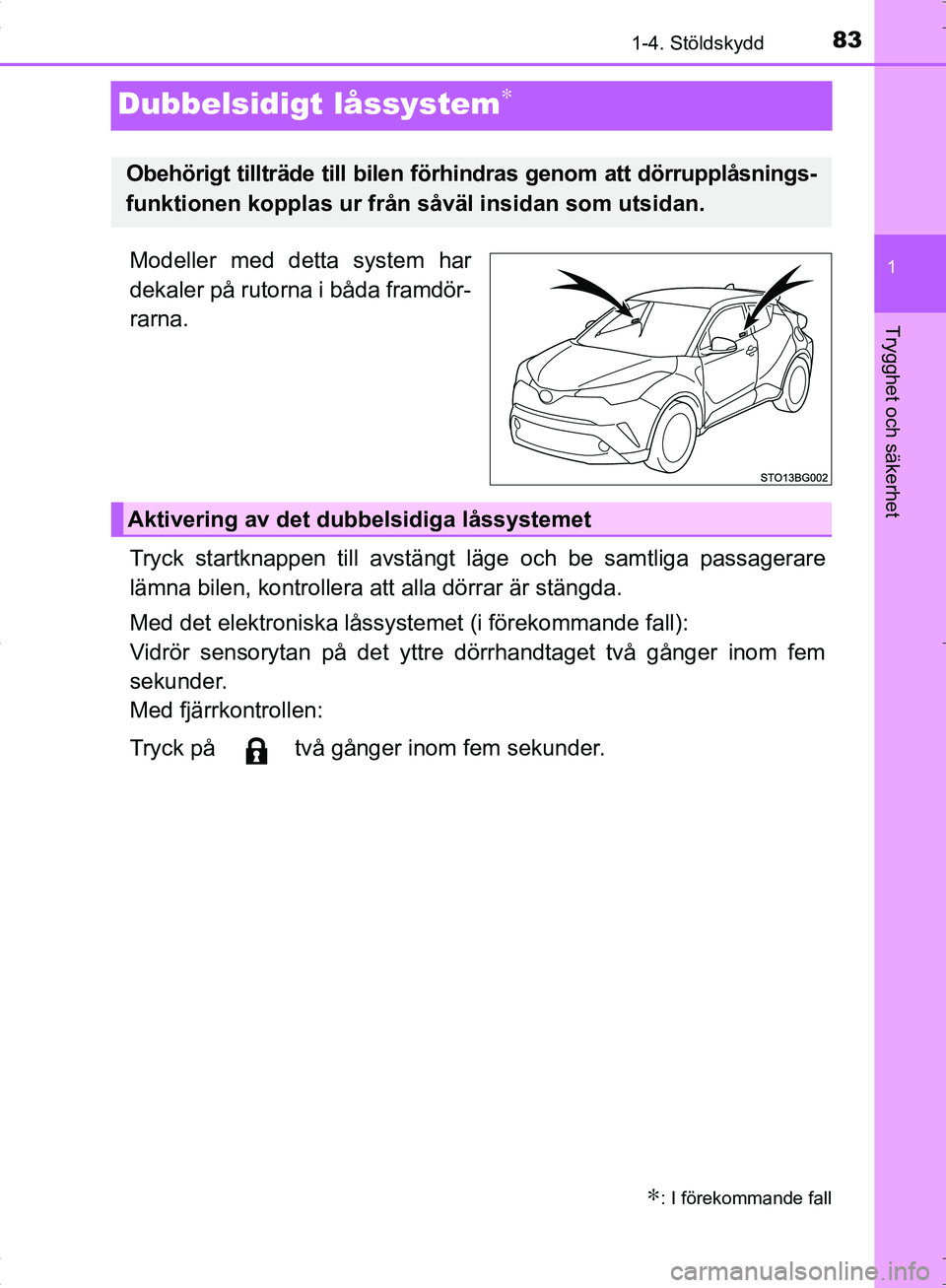

Dubbelsidigt låssystem∗
Modeller med detta system har
dekaler på rutorna i båda framdör-
rarna.
Tryck startknappen till avstängt läge och be samtliga passagerare
lämna bilen, kontrollera att alla dörrar är stängda.
Med det elektroniska låssystemet (i förekommande fall):
Vidrör sensorytan på det yttre dörrhandtaget två gånger inom fem
sekunder.
Med fjärrkontrollen:
Tryck på två gånger inom fem sekunder.
∗: I förekommande fall
Obehörigt tillträde till bilen fö rhindras genom att dörrupplåsnings-
funktionen kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
OM10538SE.book Page 83 Thursday, November 24, 2016 6:41 PM

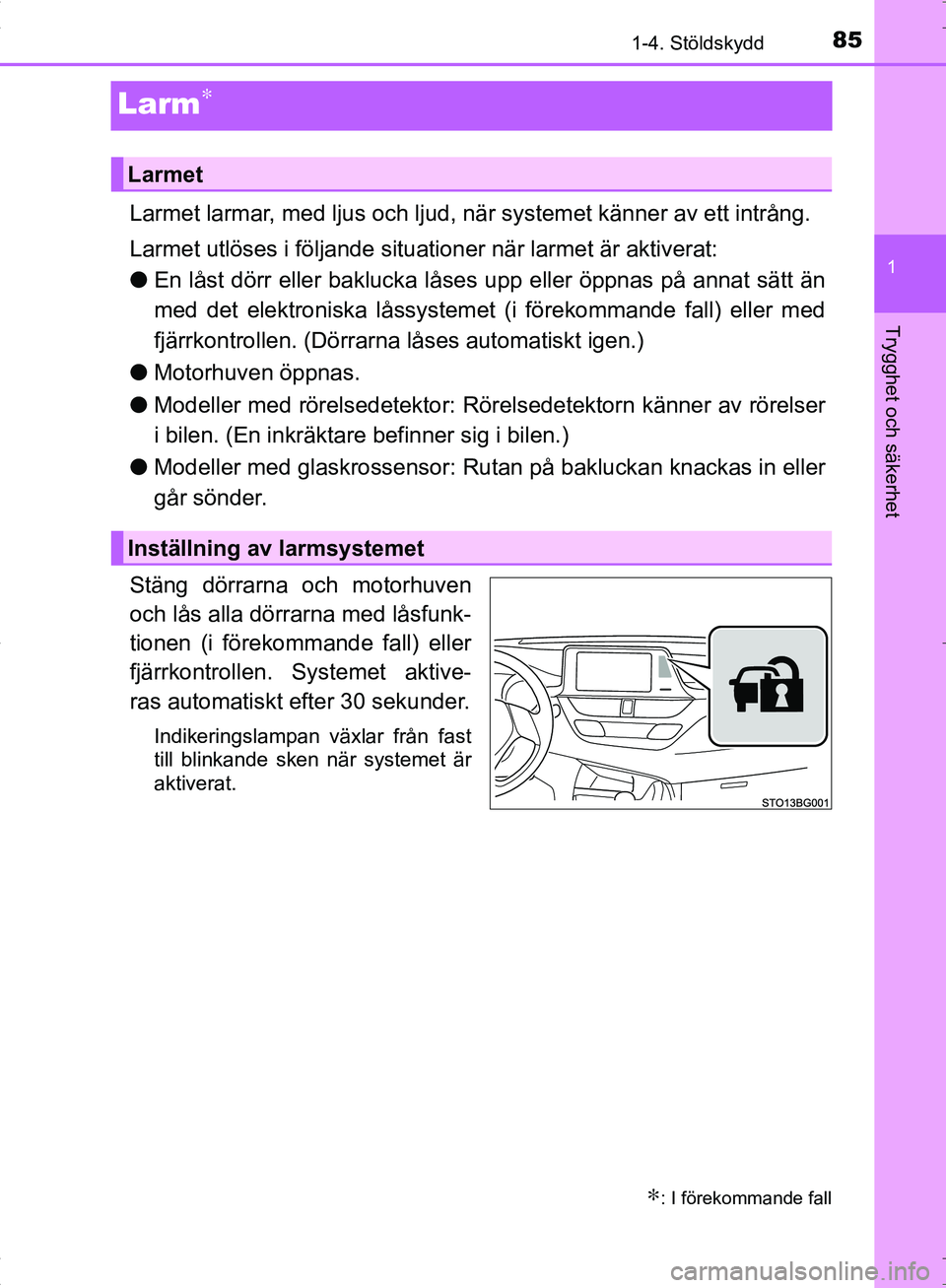

85
1
1-4. Stöldskydd
Trygghet och säkerhet
OM10538SE
Larm∗
Larmet larmar, med ljus och ljud, när systemet känner av ett intrång.
Larmet utlöses i följande situationer när larmet är aktiverat:
●En låst dörr eller baklucka låses upp eller öppnas på annat sätt än
med det elektroniska låssystemet (i förekommande fall) eller med
fjärrkontrollen. (Dörrarna låses automatiskt igen.)
● Motorhuven öppnas.
● Modeller med rörelsedetektor: Rö relsedetektorn känner av rörelser
i bilen. (En inkräktare befinner sig i bilen.)
● Modeller med glaskrossensor: Rutan på bakluckan knackas in eller
går sönder.
Stäng dörrarna och motorhuven
och lås alla dörrarna med låsfunk-
tionen (i förekommande fall) eller
fjärrkontrollen. Systemet aktive-
ras automatiskt efter 30 sekunder.
Indikeringslampan växlar från fast
till blinkande sken när systemet är
aktiverat.
∗: I förekommande fall
Larmet
Inställning av larmsystemet
OM10538SE.book Page 85 Thursday, November 24, 2016 6:41 PM

901-4. Stöldskydd
OM10538SE

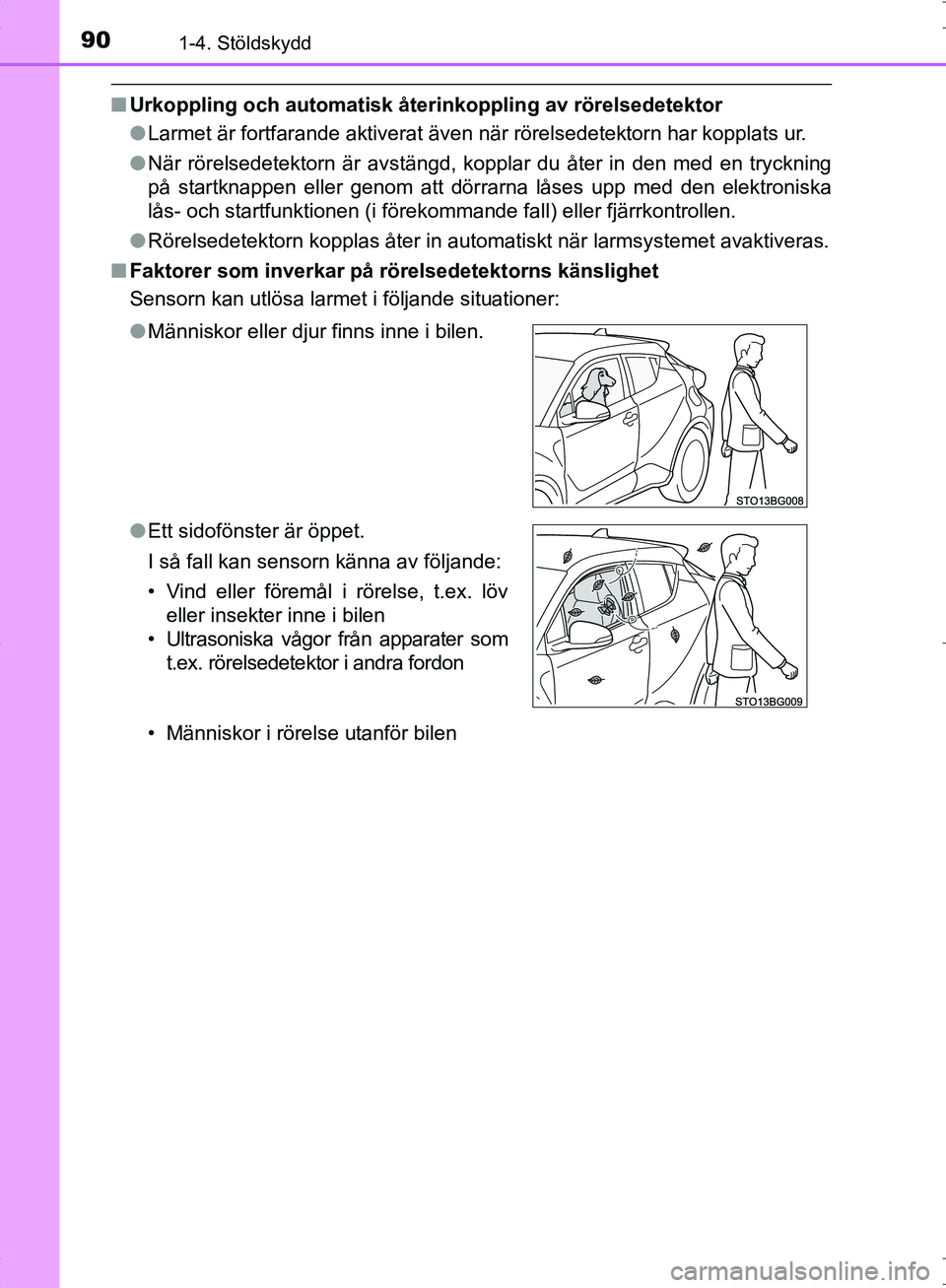

■Urkoppling och automatisk åter inkoppling av rörelsedetektor
● Larmet är fortfarande aktiverat även när rörelsedetektorn har kopplats ur.
● När rörelsedetektorn är avstängd, kopplar du åter in den \
med en tryckning
på startknappen eller genom att dörrarna låses upp med den elektroniska
lås- och startfunktionen (i förekommande fall) eller fjärrkon\
trollen.
● Rörelsedetektorn kopplas åter in automatiskt när larmsystemet avaktiveras.
■ Faktorer som inverkar på rörelsedetektorns känslighet
Sensorn kan utlösa larmet i följande situationer:
• Människor i rörelse utanför bilen
●
Människor eller djur finns inne i bilen.
● Ett sidofönster är öppet.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
• Ultrasoniska vågor från apparater som
t.ex. rörelsedetektor i andra fordon
OM10538SE.book Page 90 Thursday, November 24, 2016 6:41 PM

921-4. Stöldskydd
OM10538SE

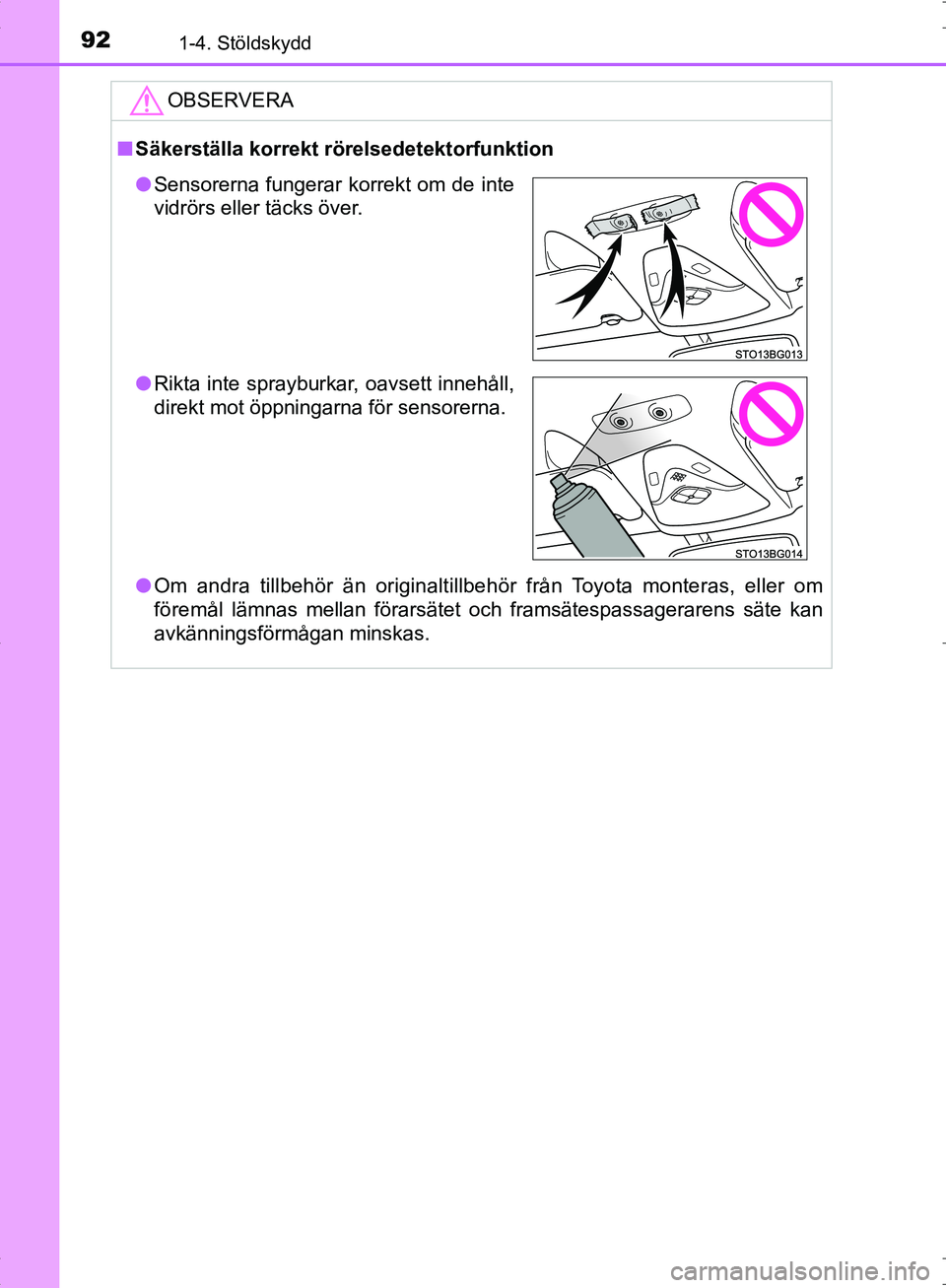

OBSERVERA
■Säkerställa korrekt rö relsedetektorfunktion
● Om andra tillbehör än originaltillbeh ör från Toyota monteras, eller om
föremål lämnas mellan förarsätet och framsätespassagerarens säte kan
avkänningsförmågan minskas.
● Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
● Rikta inte sprayburkar, oavsett innehåll,
direkt mot öppningarna för sensorerna.
OM10538SE.book Page 92 Thursday, November 24, 2016 6:41 PM

1002. Instrumentgrupp
OM10538SE

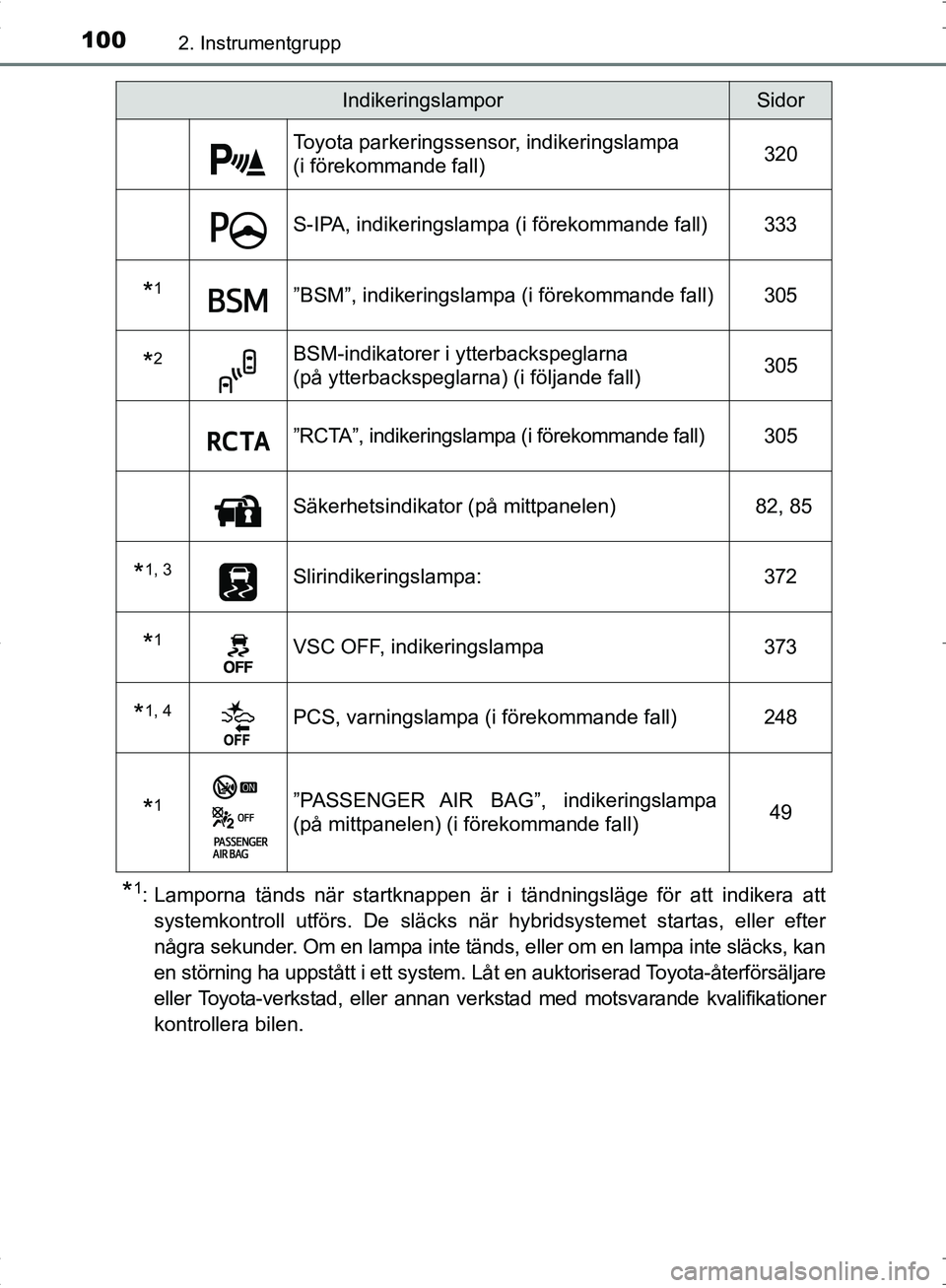

*1: Lamporna tänds när startknappen är i tändningsläge för att indikera attsystemkontroll utförs. De släcks när hybridsystemet startas, eller efter
några sekunder. Om en lampa inte tänds, eller om en lampa inte släcks, kan
en störning ha uppstått i ett system. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
kontrollera bilen.
Toyota parkeringssensor, indikeringslampa
(i förekommande fall) 320
S-IPA, indikeringslampa (i förekommande fall) 333
*1”BSM”, indikeringslampa (i förekommande fall) 305
*2BSM-indikatorer i ytterbackspeglarna
(på ytterbackspeglarna) (i följande fall)305
”RCTA”, indikeringslampa (i förekommande fall) 305
Säkerhetsindikator (på mittpanelen)
82, 85
*1, 3Slirindikeringslampa: 372
*1VSC OFF, indikeringslampa373
*1, 4PCS, varningslampa (i förekommande fall) 248
*1”PASSENGER AIR BAG”, indikeringslampa
(på mittpanelen) (i förekommande fall) 49
IndikeringslamporSidor
OM10538SE.book Page 100 Thursday, November 24, 2016 6:41 PM

1132. Instrumentgrupp
2
Instrumentgrupp
OM10538SE

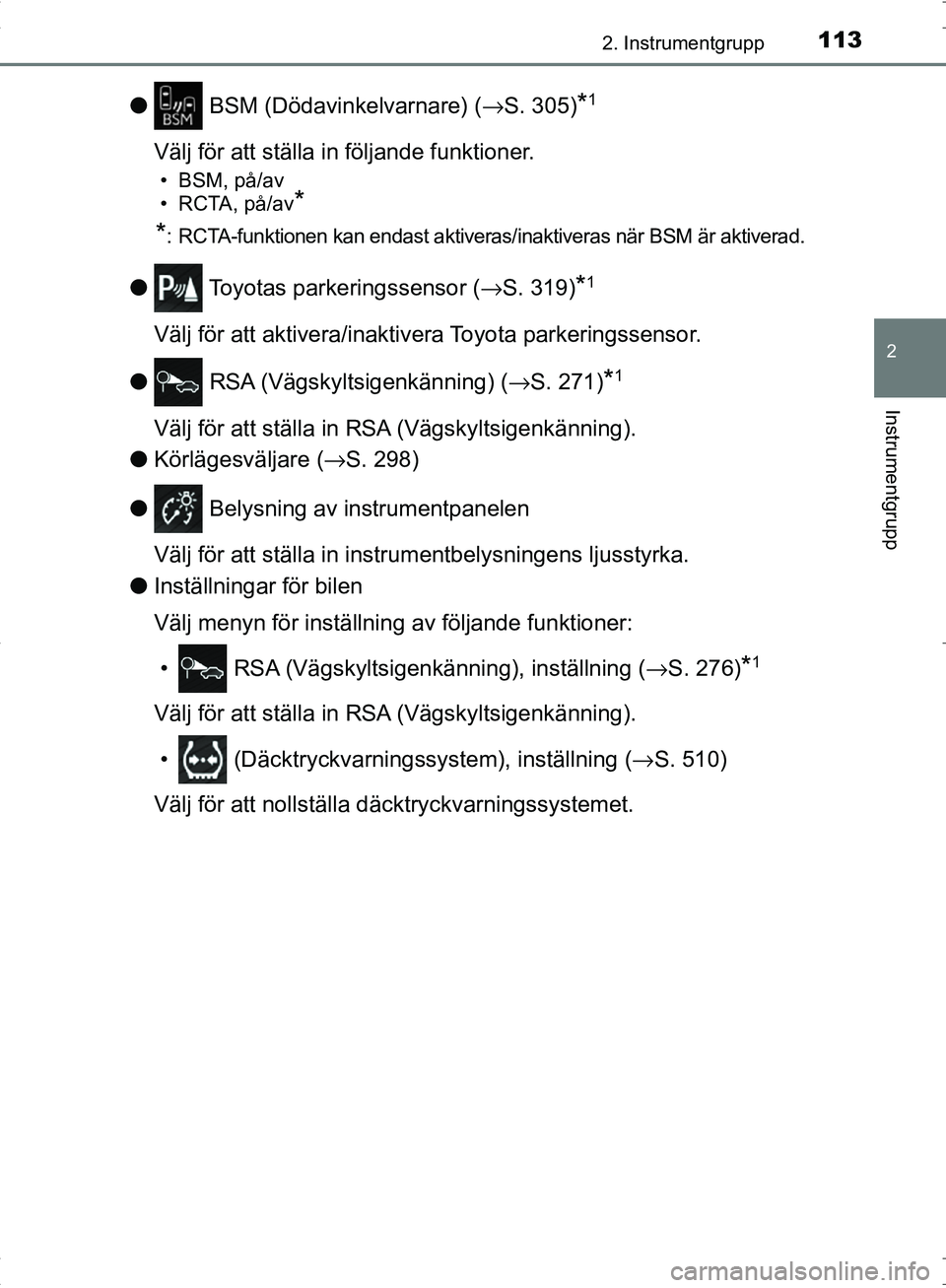

● BSM (Dödavinkelvarnare) ( →S. 305)*1
Välj för att ställa in följande funktioner.
• BSM, på/av
• RCTA, på/av
*
*
: RCTA-funktionen kan endast aktiveras/inaktiveras när BSM är aktiverad.
● Toyotas parkeringssensor ( →S. 319)*1
Välj för att aktivera/inaktivera Toyota parkeringssensor.
● RSA (Vägskyltsigenkänning) (→ S. 271)
*1
Välj för att ställa in RSA (Vägskyltsigenkänning).
● Körlägesväljare ( →S. 298)
● Belysning av instrumentpanelen
Välj för att ställa in instru mentbelysningens ljusstyrka.
● Inställningar för bilen
Välj menyn för inställning av följande funktioner:
• RSA (Vägskyltsigenkänning), inställning ( →S. 276)
*1
Välj för att ställa in RS A (Vägskyltsigenkänning).
• (Däcktryckvarningssy stem), inställning (→S. 510)
Välj för att nollställa däc ktryckvarningssystemet.
OM10538SE.book Page 113 Thursday, November 24, 2016 6:41 PM

129
3
3-2. Öppna, stänga och låsa dörrarna
Funktionen hos respektive komponent
OM10538SE

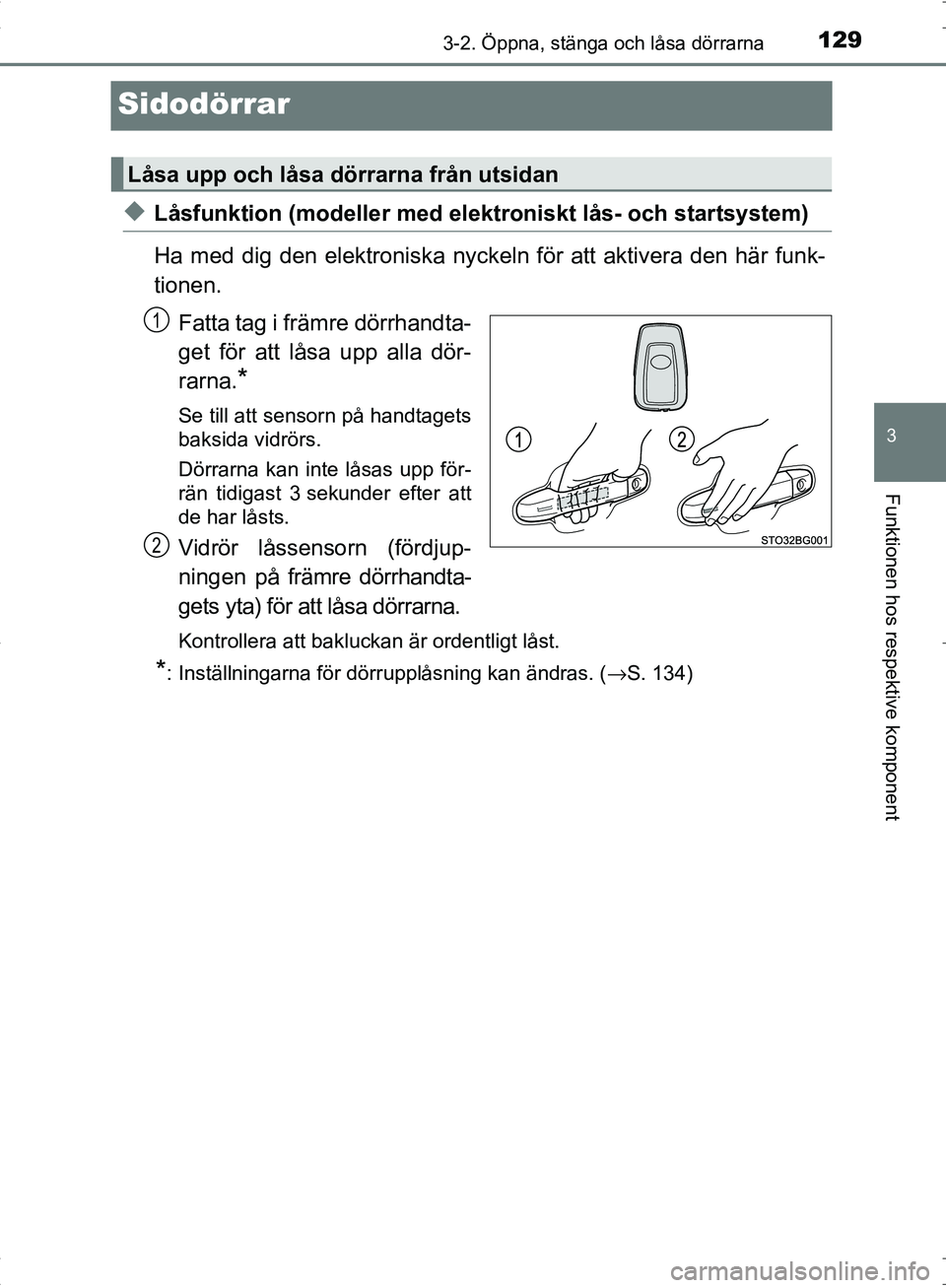

Sidodörrar
◆Låsfunktion (modeller med elektroniskt lås- och startsystem)
Ha med dig den elektroni ska nyckeln för att aktivera den här funk-
tionen.
Fatta tag i främre dörrhandta-
get för att låsa upp alla dör-
rarna.
*
Se till att sensorn på handtagets
baksida vidrörs.
Dörrarna kan inte låsas upp för-
rän tidigast 3 sekunder efter att
de har låsts.
Vidrör låssensorn (fördjup-
ningen på främre dörrhandta-
gets yta) för att låsa dörrarna.
Kontrollera att bakluckan är ordentligt låst.
*: Inställningarna för dörrupplåsning kan ändras. ( →S. 134)
Låsa upp och låsa dörrarna från utsidan
1
2
OM10538SE.book Page 129 Thursday, November 24, 2016 6:41 PM
