2564-5. Använda förarstödssystemen
OM10538SE• Vid körning i ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
• Om vatten, snö, damm, etc, från framförvarande fordon virvlar upp på bilen
• Vid körning genom ånga eller rök
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
• Om mycket skarpt ljus, t.ex. solstrålar eller strålkastarna på mötande fordon skiner rakt in i kamerasensorn
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på natten eller i en tunnel
• Om bilen inte har körts under en tid efter att hybridsystemet startades
• Vid sväng till vänster/höger och ytterligare en sväng till vänster/höger efter några sekunder
• Vid körning i en kurva och, efter några sekunder, körning i en ny kurva
• Om din bil sladdar
• Om hjulen är felriktade
• Om ett torkarblad blockerar kamerasensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning i backe
• Om radarsensorn eller kamerasensorn är felriktade • Om främre delen av bilen höjs eller sänks
OM10538SE.book Page 256 Thursday, November 24, 2016 6:41 PM

2574-5. Använda förarstödssystemen
4
Körning
OM10538SE●
I några situationer, som följande, erhålls eventuellt inte tillräcklig bromskraft
vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om bromsdelarna är
extremt kalla, extremt heta eller våta
• Om bilen inte är underhållen på rätt sätt (bromsar eller däck alltför slitna, felaktigt lufttryck i däcken, etc)
• Om bilen körs på grusväg eller annat ostadigt underlag
● Vissa fotgängare, som följande, känns eventuellt inte av med radarsensorn
och kamerasensorn vilket gör att systemet inte fungerar på rätt sätt
*:
• Fotgängare som är kortare än cirka 1 m eller längre än cir\
ka 2 meter
• Fotgängare som bär omfångsrik klädsel (regnrock, lång kjo\
l, etc) vilket skapar en obestämbar silhuett
• Fotgängare som bär på stort bagage, håller ett paraply, etc, vilket döljer delar av kroppen
• Fotgängare som böjer sig framåt eller hukar sig ned
• Fotgängare som skjuter på en barnvagn, rullstol, cykel eller annat fordon
• Grupper av fotgängare som är tätt tillsammans
• Fotgängare som bär vitt och ser extremt ljusa ut
• Fotgängare i mörker, t.ex. på natten eller i en tunnel
• Fotgängare vars klädsel tycks ha samma färg eller ljusstyrka som omgiv- ningen
• Fotgängare nära väggar, staket, räcken eller stora föremål
• Fotgängare som befinner sig på metallföremål (manlucka, stålplåt, etc) på vägen
• Fotgängare som går snabbt
• Fotgängare som plötsligt ändrar hastighet
• Fotgängare som springer fram bakom ett fordon eller stort föremå\
l
• Fotgängare som är mycket nära bilens sida (ytterbackspegeln, etc)
*: Beroende på vilket land bilen sålts i är funktionen för avkänning av fotgängare
eventuellt inte tillgänglig.
OM10538SE.book Page 257 Thursday, November 24, 2016 6:41 PM

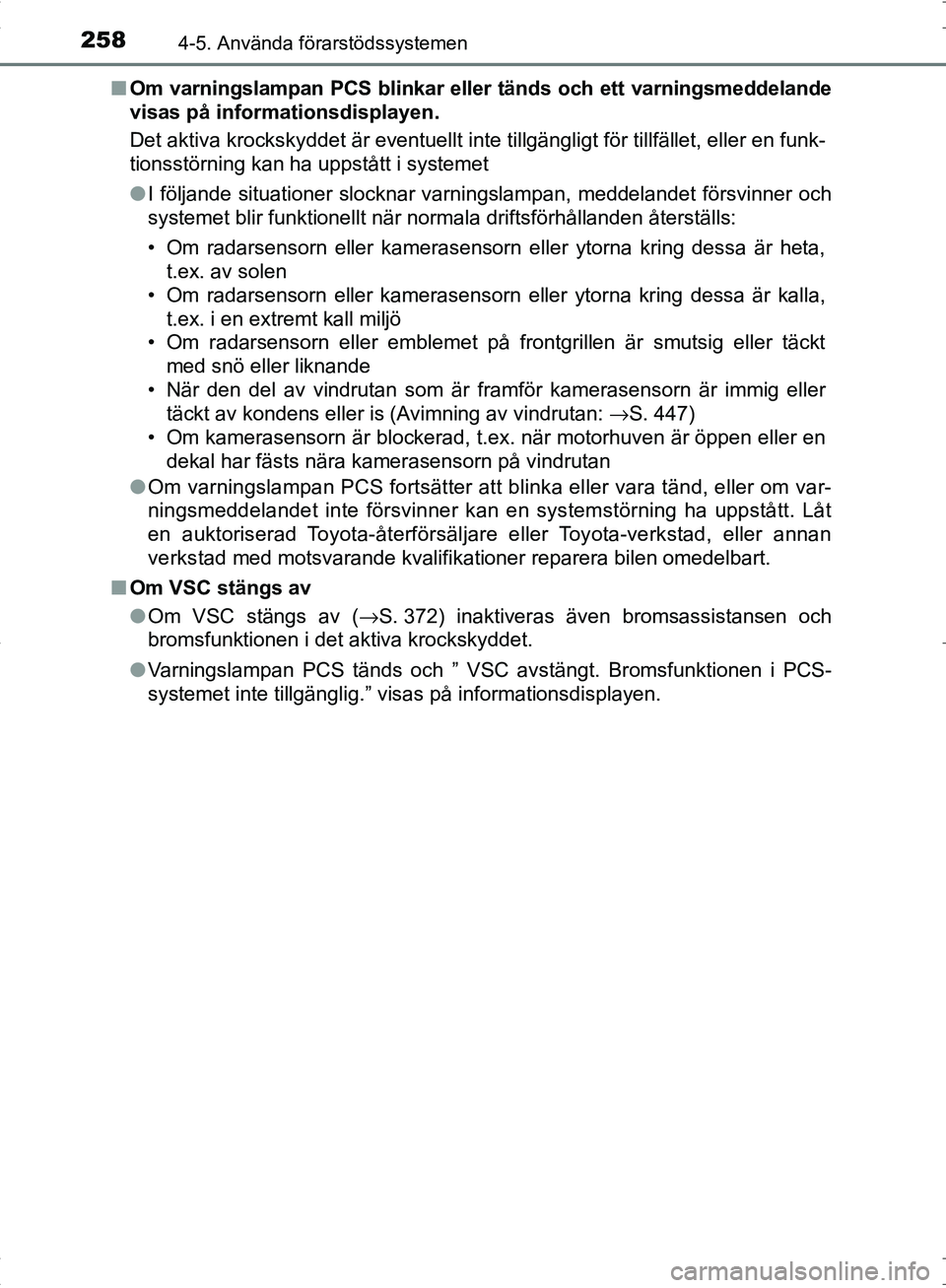

2584-5. Använda förarstödssystemen
OM10538SE■
Om varningslampan PCS blinkar el ler tänds och ett varningsmeddelande
visas på informationsdisplayen.
Det aktiva krockskyddet är eventuellt inte tillgängligt för tillfället, eller en funk-
tionsstörning kan ha uppstått i systemet
● I följande situationer slocknar varningslampan, meddelandet försvinner och
systemet blir funktionellt när normala driftsförhållanden åt\
erställs:
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är heta,
t.ex. av solen
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är kalla,
t.ex. i en extremt kall miljö
• Om radarsensorn eller emblemet på frontgrillen är smutsig eller täckt
med snö eller liknande
• När den del av vindrutan som är fram för kamerasensorn är immig eller
täckt av kondens eller is (Avimning av vindrutan: →S. 447)
• Om kamerasensorn är blockerad, t.ex. när motorhuven är öppen eller en dekal har fästs nära kamerasensorn på vindrutan
● Om varningslampan PCS fort sätter att blinka eller vara tänd, eller om var-
ningsmeddelandet inte försvinner kan en systemstörning ha uppstått. Låt
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer reparera bilen omedelbart.
■ Om VSC stängs av
●Om VSC stängs av ( →S. 372) inaktiveras även bromsassistansen och
bromsfunktionen i det aktiva krockskyddet.
● Varningslampan PCS tänds och ” VSC avstängt. Bromsfunktionen i PCS-
systemet inte tillgänglig.” visas på informationsdisplayen.
OM10538SE.book Page 258 Thursday, November 24, 2016 6:41 PM

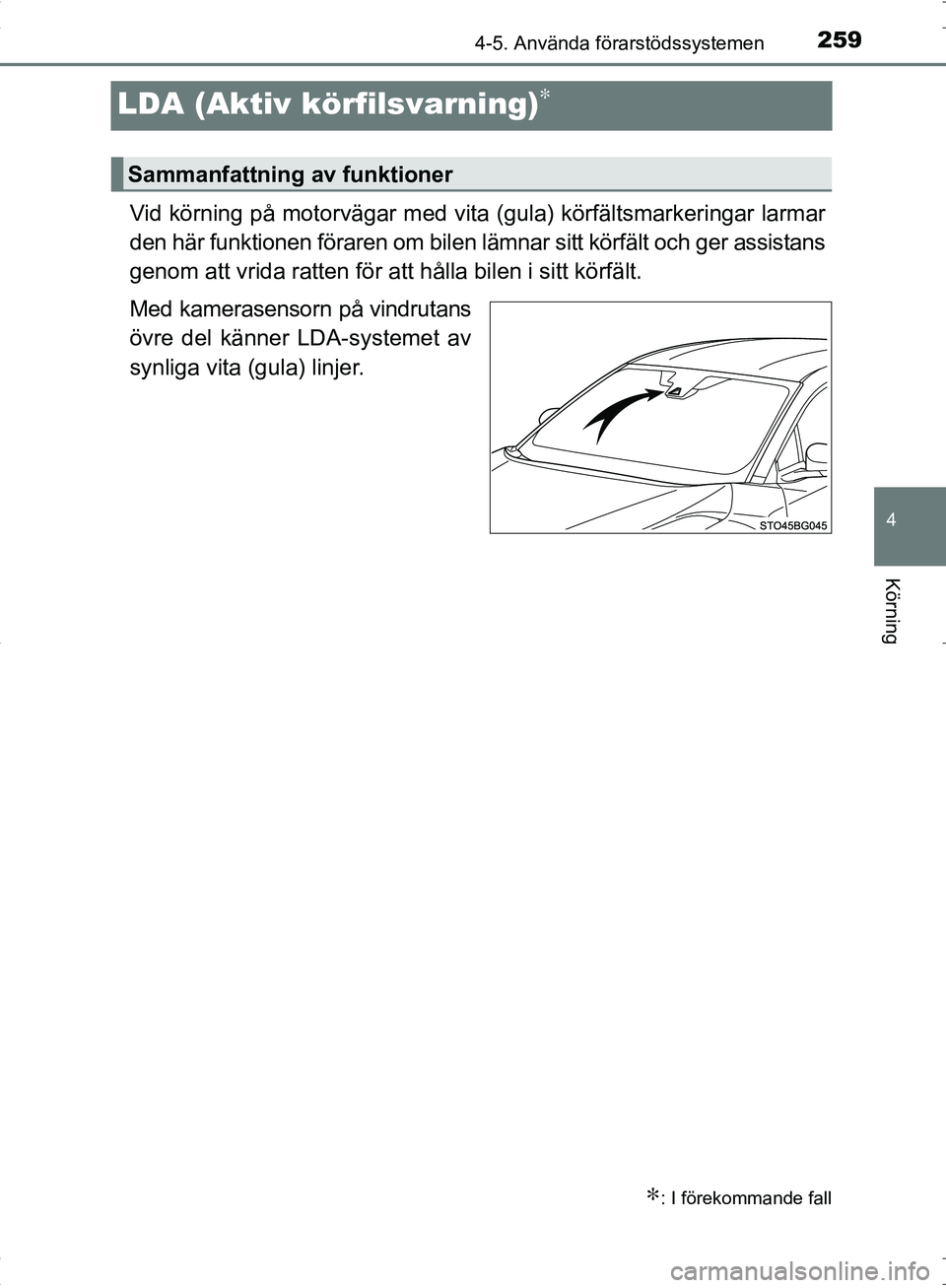

259
4
4-5. Använda förarstödssystemen
Körning
OM10538SE
LDA (Aktiv körfilsvarning)∗
Vid körning på motorvägar med vita (gula) körfältsmarkeringar larmar
den här funktionen föraren om bilen lämnar sitt körfält och ger assistans
genom att vrida ratten för att hålla bilen i sitt körfält.
Med kamerasensorn på vindrutans
övre del känner LDA-systemet av
synliga vita (gula) linjer.
∗: I förekommande fall
Sammanfattning av funktioner
OM10538SE.book Page 259 Thursday, November 24, 2016 6:41 PM

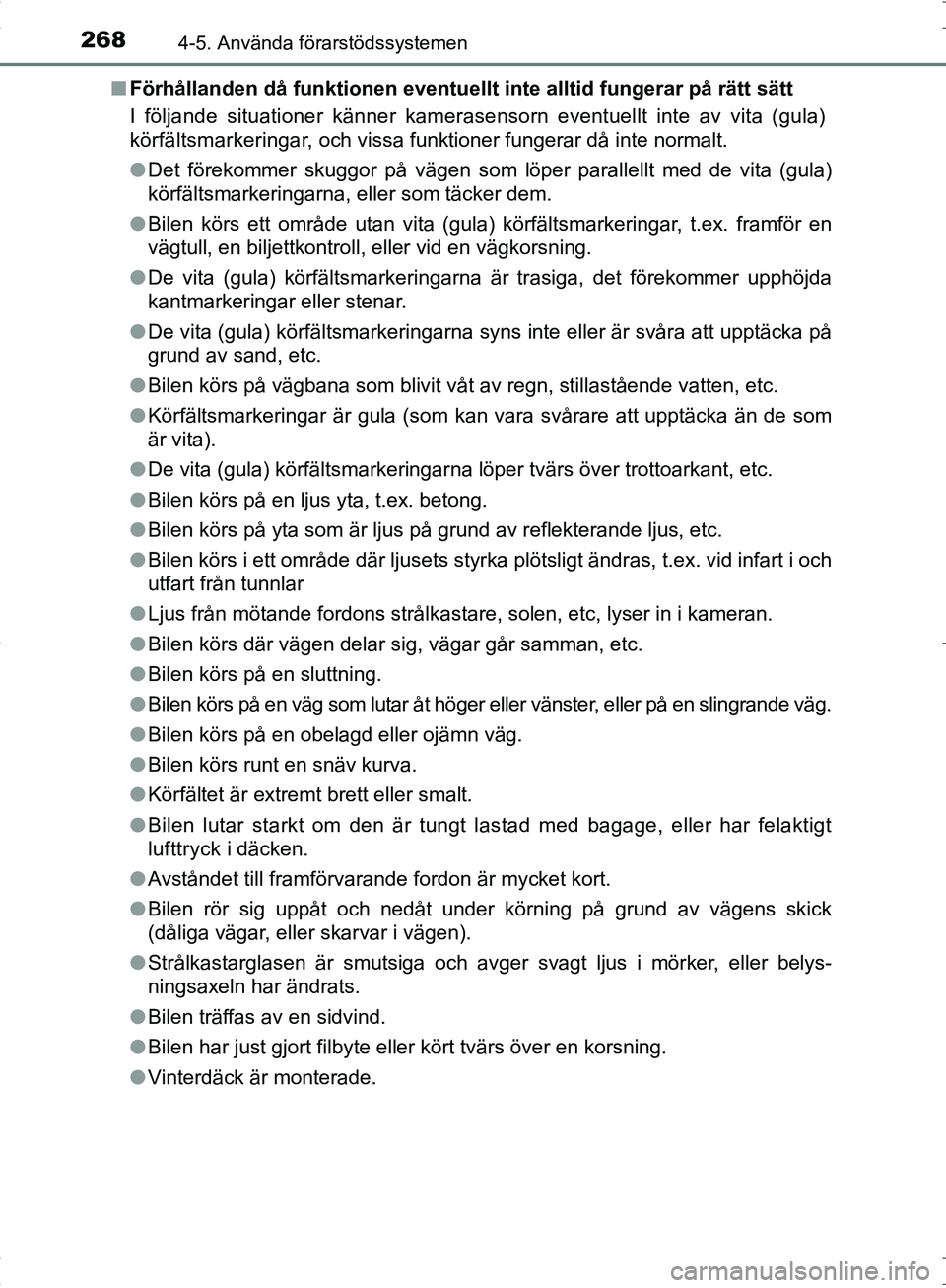

2684-5. Använda förarstödssystemen
OM10538SE■
Förhållanden då funktionen eventuellt inte alltid fungerar på rätt sätt
I följande situationer känner kamerasensorn eventuellt inte av vita (gula)
körfältsmarkeringar, och vissa funktioner fungerar då inte normalt.
● Det förekommer skuggor på vägen som löper parallellt med de vita (gula)
körfältsmarkeringarna, eller som täcker dem.
● Bilen körs ett område utan vita (gula) körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en vägkorsning.
● De vita (gula) körfältsmarkeringarna är trasiga, det förekommer upphöjda
kantmarkeringar eller stenar.
● De vita (gula) körfältsmarkeringarna syns inte eller är svåra att upptäcka på
grund av sand, etc.
● Bilen körs på vägbana som blivit våt av regn, stillaståen\
de vatten, etc.
● Körfältsmarkeringar är gula (som kan vara svårare att upptäcka än de som
är vita).
● De vita (gula) körfältsmarkeringar na löper tvärs över trottoarkant, etc.
● Bilen körs på en ljus yta, t.ex. betong.
● Bilen körs på yta som är ljus på grund av reflekterande ljus, etc.
● Bilen körs i ett område där ljusets styrka plötsligt ändras, t.ex. vid infart i och
utfart från tunnlar
● Ljus från mötande fordons strålkastare, solen, etc, lyser in i kameran.
● Bilen körs där vägen delar sig, vägar går samman, etc.
● Bilen körs på en sluttning.
● Bilen körs på en väg som lutar åt höger eller vänster, eller på en slingrande väg.
● Bilen körs på en obelagd eller ojämn väg.
● Bilen körs runt en snäv kurva.
● Körfältet är extremt brett eller smalt.
● Bilen lutar starkt om den är tungt lastad med bagage, eller har felaktigt
lufttryck i däcken.
● Avståndet till framförvarande fordon är mycket kort.
● Bilen rör sig uppåt och nedåt under körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
● Strålkastarglasen är smutsiga och avger svagt ljus i mörker, eller belys-
ningsaxeln har ändrats.
● Bilen träffas av en sidvind.
● Bilen har just gjort filbyte eller kört tvärs över en korsning.
● Vinterdäck är monterade.
OM10538SE.book Page 268 Thursday, November 24, 2016 6:41 PM

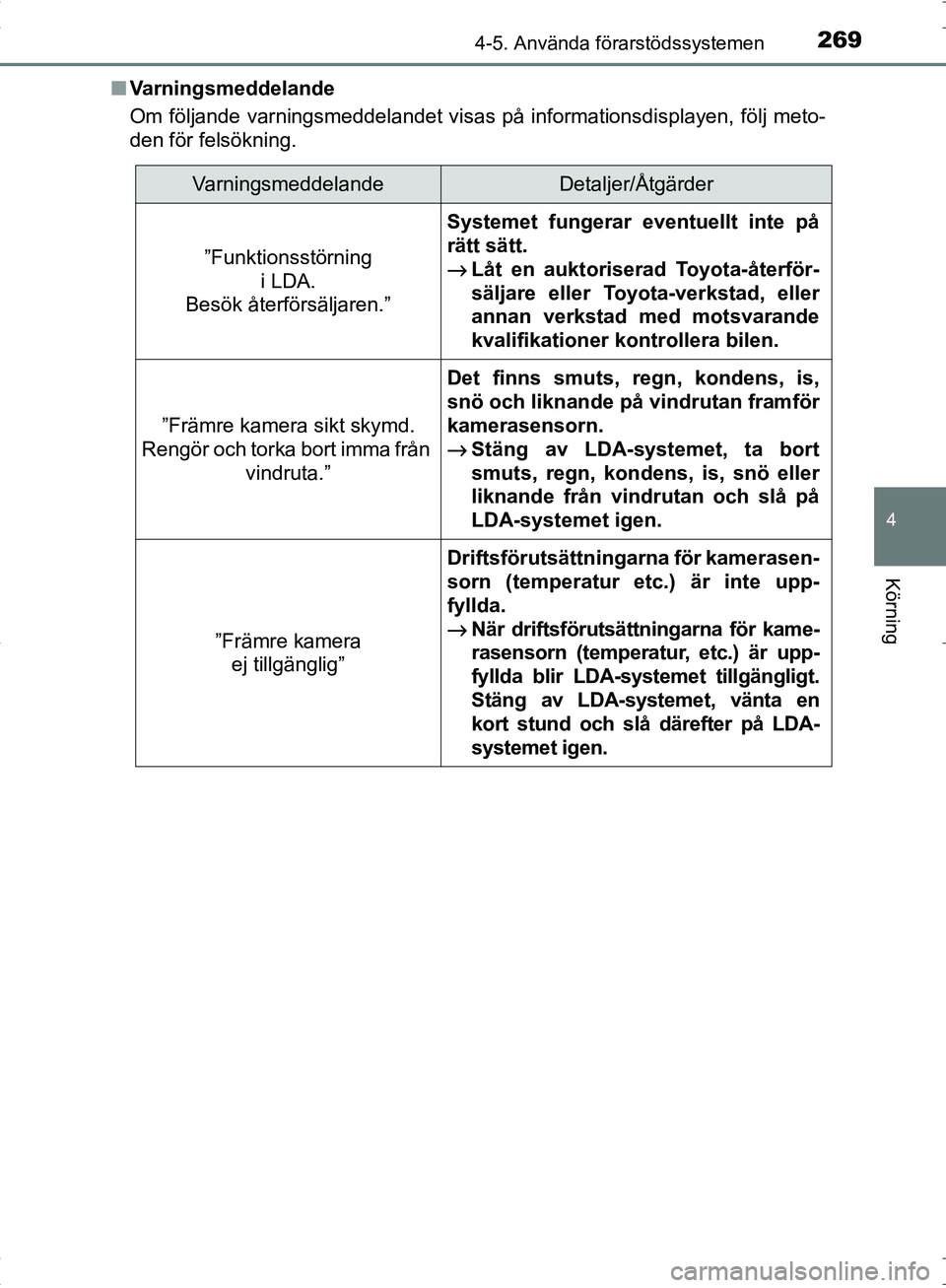

2694-5. Använda förarstödssystemen
4
Körning
OM10538SE■
Varningsmeddelande
Om följande varningsmeddelandet visas på informationsdisplayen, följ meto-
den för felsökning.
VarningsmeddelandeDetaljer/Åtgärder
”Funktionsstörning
i LDA.
Besök återförsäljaren.”
Systemet fungerar eventuellt inte på
rätt sätt.
→ Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
”Främre kamera sikt skymd.
Rengör och torka bort imma från
vindruta.”
Det finns smuts, regn, kondens, is,
snö och liknande på vindrutan framför
kamerasensorn.
→Stäng av LDA-systemet, ta bort
smuts, regn, kondens, is, snö eller
liknande från vindrutan och slå på
LDA-systemet igen.
”Främre kamera
ej tillgänglig”
Driftsförutsättnin garna för kamerasen-
sorn (temperatur etc.) är inte upp-
fyllda.
→ När driftsförutsättningarna för kame-
rasensorn (temperatur, etc.) är upp-
fyllda blir LDA-systemet tillgängligt.
Stäng av LDA-systemet, vänta en
kort stund och slå därefter på LDA-
systemet igen.
OM10538SE.book Page 269 Thursday, November 24, 2016 6:41 PM

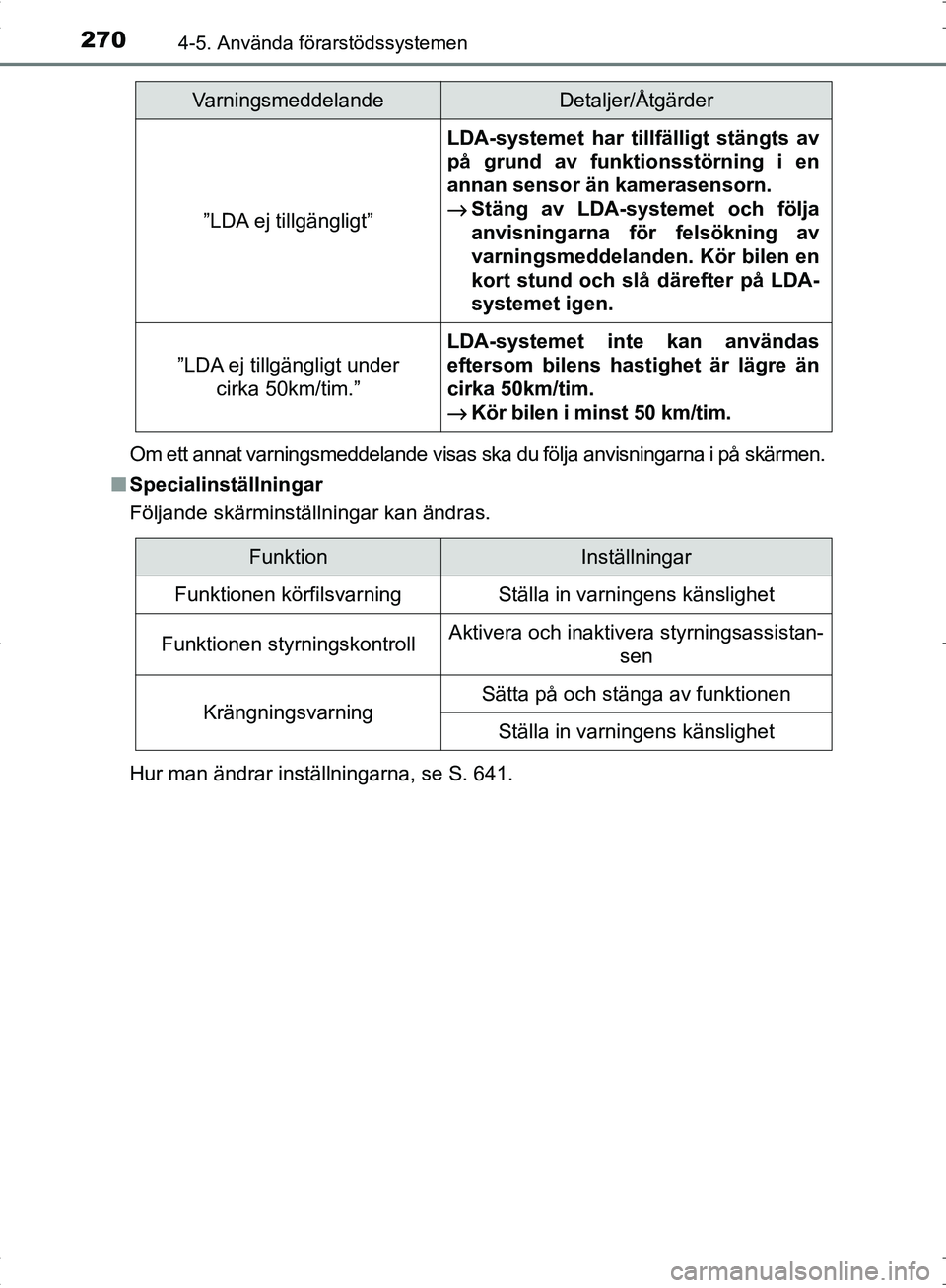

2704-5. Använda förarstödssystemen
OM10538SEOm ett annat varningsmeddelande visas ska du följa anvisningarna i på skärmen.
■ Specialinställningar
Följande skärminställningar kan ändras.
Hur man ändrar inställningarna, se S. 641.
”LDA ej tillgängligt”
LDA-systemet har tillfälligt stängts av
på grund av funktionsstörning i en
annan sensor än kamerasensorn.
→ Stäng av LDA-systemet och följa
anvisningarna för felsökning av
varningsmeddelanden. Kör bilen en
kort stund och slå därefter på LDA-
systemet igen.
”LDA ej tillgängligt under
cirka 50km/tim.”
LDA-systemet inte kan användas
eftersom bilens hastighet är lägre än
cirka 50km/tim.
→Kör bilen i minst 50 km/tim.
VarningsmeddelandeDetaljer/Åtgärder
FunktionInställningar
Funktionen körfilsvarningStälla in varningens känslighet
Funktionen styrningskontrollAktivera och inaktivera styrningsassistan-
sen
KrängningsvarningSätta på och stänga av funktionen
Ställa in varningens känslighet
OM10538SE.book Page 270 Thursday, November 24, 2016 6:41 PM

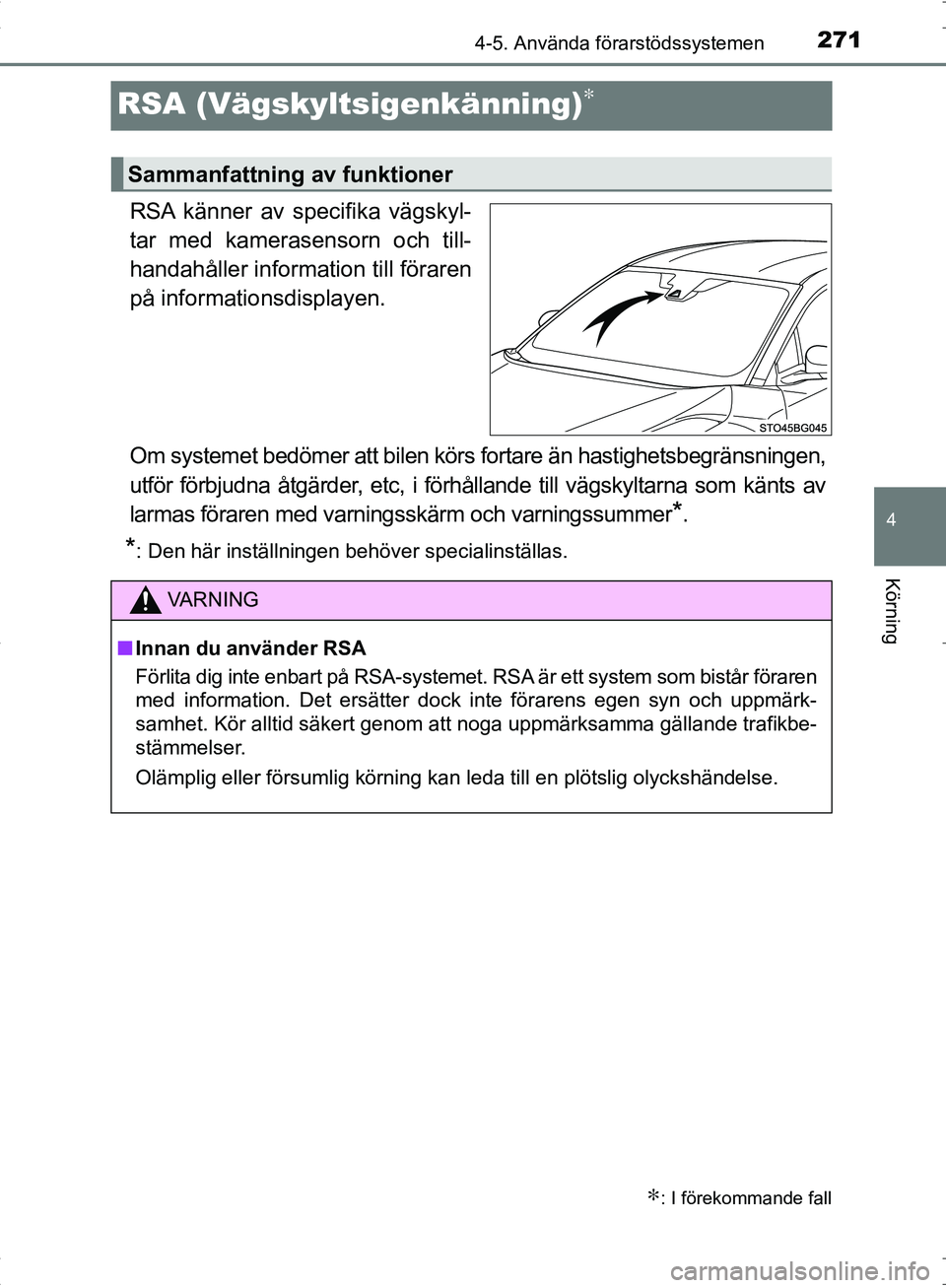

271
4
4-5. Använda förarstödssystemen
Körning
OM10538SE
RSA (Vägskyltsigenkänning)∗
RSA känner av specifika vägskyl-
tar med kamerasensorn och till-
handahåller information till föraren
på informationsdisplayen.
Om systemet bedömer att bilen körs fortare än hastighetsbegränsningen,
utför förbjudna åtgärder, etc, i för hållande till vägskyltarna som känts av
larmas föraren med varnin gsskärm och varningssummer
*.
*: Den här inställningen behöver specialinställas.
∗: I förekommande fall
Sammanfattning av funktioner
VA R N I N G
■Innan du använder RSA
Förlita dig inte enbart på RSA-systemet. RSA är ett system som bistår föraren
med information. Det ersätter dock inte förarens egen syn och uppmärk-
samhet. Kör alltid säkert genom att noga uppmärksamma gällande trafikbe-
stämmelser.
Olämplig eller försumlig körning kan leda till en plötslig olyckshändelse.
OM10538SE.book Page 271 Thursday, November 24, 2016 6:41 PM

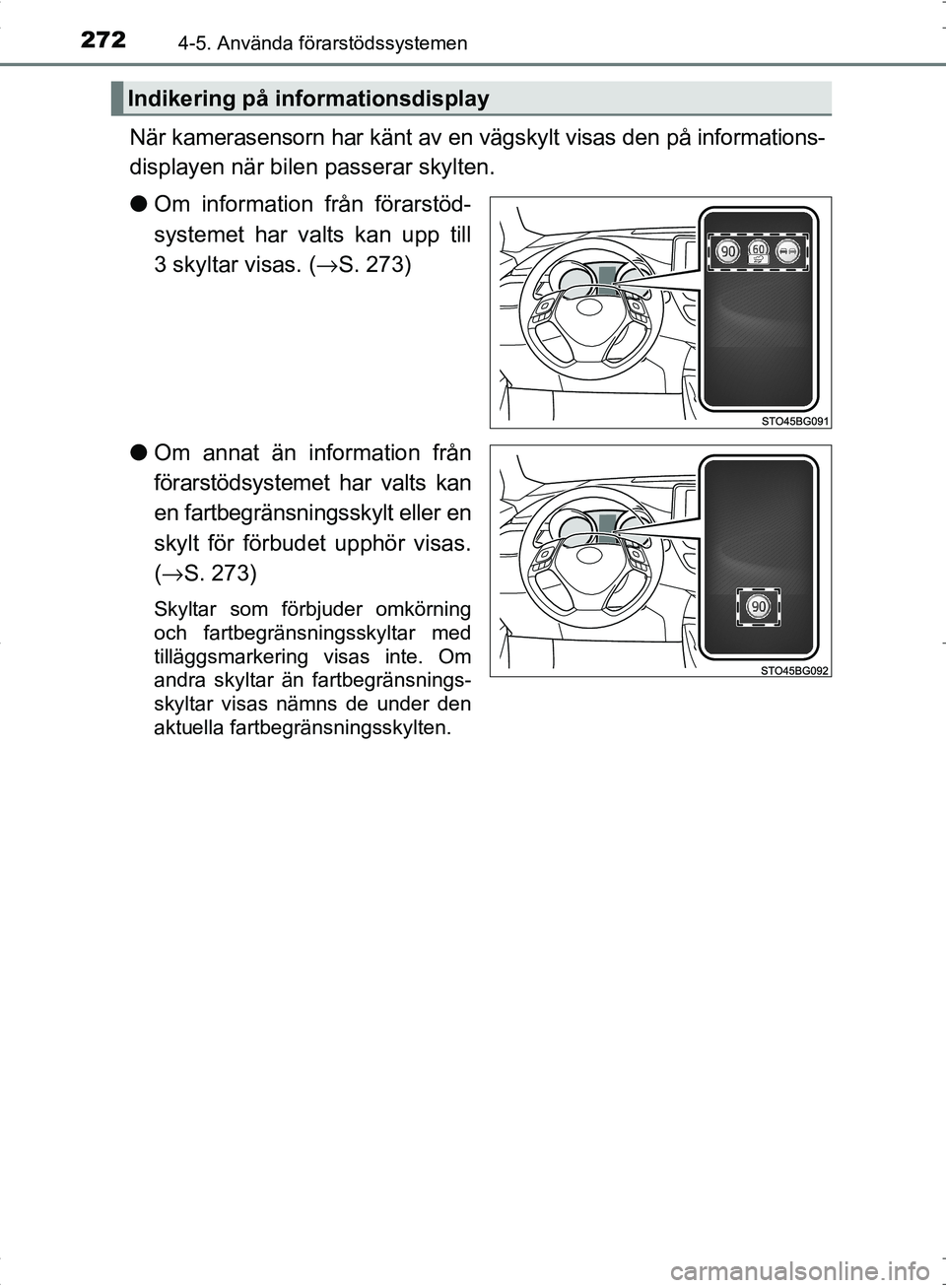

2724-5. Använda förarstödssystemen
OM10538SE
När kamerasensorn har känt av en vägskylt visas den på informations-
displayen när bilen passerar skylten.
● Om information från förarstöd-
systemet har valts kan upp till
3 skyltar visas. ( →S. 273)
● Om annat än information från
förarstödsystemet har valts kan
en fartbegränsningsskylt eller en
skylt för förbudet upphör visas.
(→ S. 273)
Skyltar som förbjuder omkörning
och fartbegränsningsskyltar med
tilläggsmarkering visas inte. Om
andra skyltar än fartbegränsnings-
skyltar visas nämns de under den
aktuella fartbegränsningsskylten.
Indikering på in formationsdisplay
OM10538SE.book Page 272 Thursday, November 24, 2016 6:41 PM

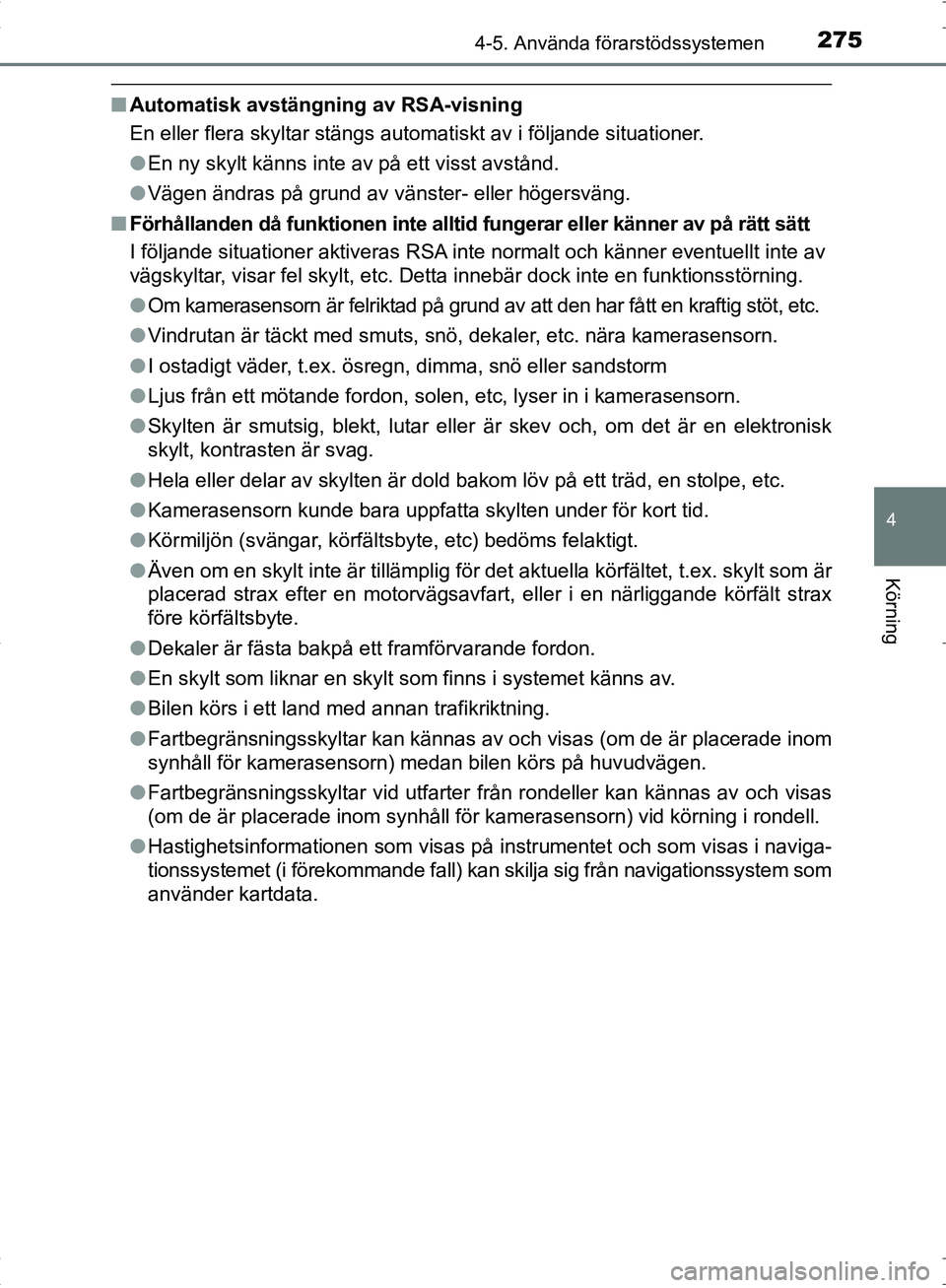

2754-5. Använda förarstödssystemen
4
Körning
OM10538SE
■Automatisk avstängning av RSA-visning
En eller flera skyltar stängs automatiskt av i följande situationer.
●En ny skylt känns inte av på ett visst avstånd.
● Vägen ändras på grund av vänster- eller högersväng.
■ Förhållanden då funktionen inte alltid fungerar eller känner av på rätt sätt
I följande situationer aktiveras RSA inte normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Detta innebär dock inte en funktionsstörning.
● Om kamerasensorn är felriktad på grund av att den har fått en kraftig stöt, etc.
● Vindrutan är täckt med smuts, snö, dekaler, etc. nära kamerasensorn.
● I ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
● Ljus från ett mötande fordon, solen, etc, lyser in i kamerasensorn.
● Skylten är smutsig, blekt, lutar eller är skev och, om det är en elektronisk
skylt, kontrasten är svag.
● Hela eller delar av skylten är dold bakom löv på ett träd, e\
n stolpe, etc.
● Kamerasensorn kunde bara uppfatta skylten under för kort tid.
● Körmiljön (svängar, körfältsbyte, etc) bedöms felaktigt.
● Även om en skylt inte är tillämplig för det aktuella körfältet, t.ex. skylt som är
placerad strax efter en motorvägsavfart, eller i en närliggande körfält strax
före körfältsbyte.
● Dekaler är fästa bakpå ett framförvarande fordon.
● En skylt som liknar en skylt som finns i systemet känns av.
● Bilen körs i ett land med annan trafikriktning.
● Fartbegränsningsskyltar kan kännas av och visas (om de är placerade inom
synhåll för kamerasensorn) medan bilen körs på huvudvägen.
● Fartbegränsningsskyltar vid utfarter från rondeller kan kännas av och visas
(om de är placerade inom synhåll för kamerasensorn) vid körning i rondell.
● Hastighetsinformationen som visas på instrumentet och som visas i naviga-
tionssystemet (i förekommande fall) kan skilja sig från navigationssystem som
använder kartdata.
OM10538SE.book Page 275 Thursday, November 24, 2016 6:41 PM
