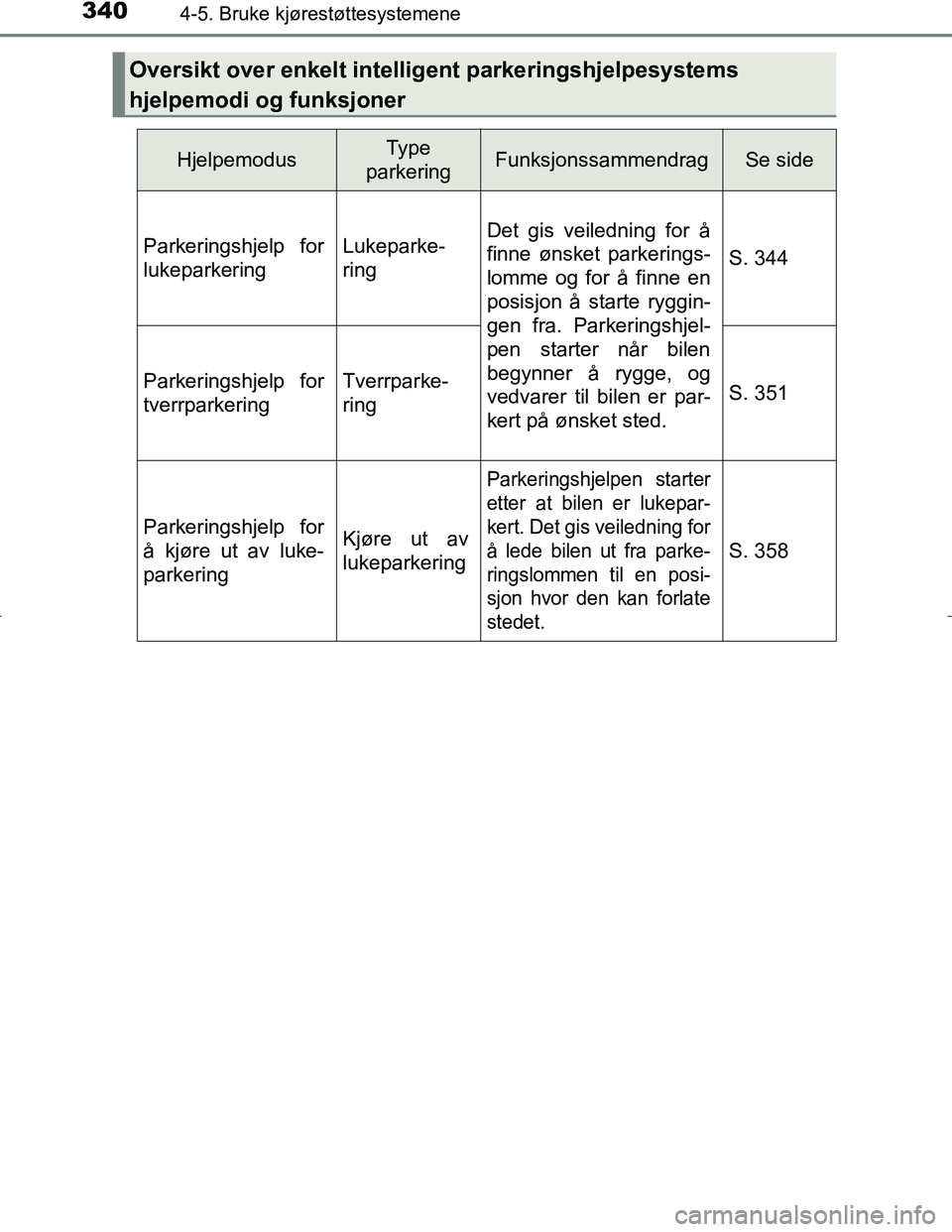

TOYOTA C_HR HYBRID 2017 Instruksjoner for bruk (in Norwegian)

3404-5. Bruke kjørestøttesystemene
C-HR_HV_OM_Europe_OM10538NO
Oversikt over enkelt intelligent parkeringshjelpesystems
hjelpemodi og funksjoner
HjelpemodusType
parkeringFunksjonssammendragSe side
Parkeringshjelp for
lukeparkeringLukeparke-
ringDet gis veiledning for å
finne ønsket parkerings-
lomme og for å finne en
posisjon å starte ryggin-
gen fra. Parkeringshjel-
pen starter når bilen
begynner å rygge, og
vedvarer til bilen er par-
kert på ønsket sted.
S. 344
Parkeringshjelp for
tverrparkeringTverrparke-
ringS. 351
Parkeringshjelp for
å kjøre ut av luke-
parkeringKjøre ut av
lukeparkering
Parkeringshjelpen starter
etter at bilen er lukepar-
kert. Det gis veiledning for
Ã¥ lede bilen ut fra parke-
ringslommen til en posi-
sjon hvor den kan forlate
stedet.
S. 358
OM10538NO.book Page 340 Tuesday, February 28, 2017 5:33 PM

3414-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_HV_OM_Europe_OM10538NO

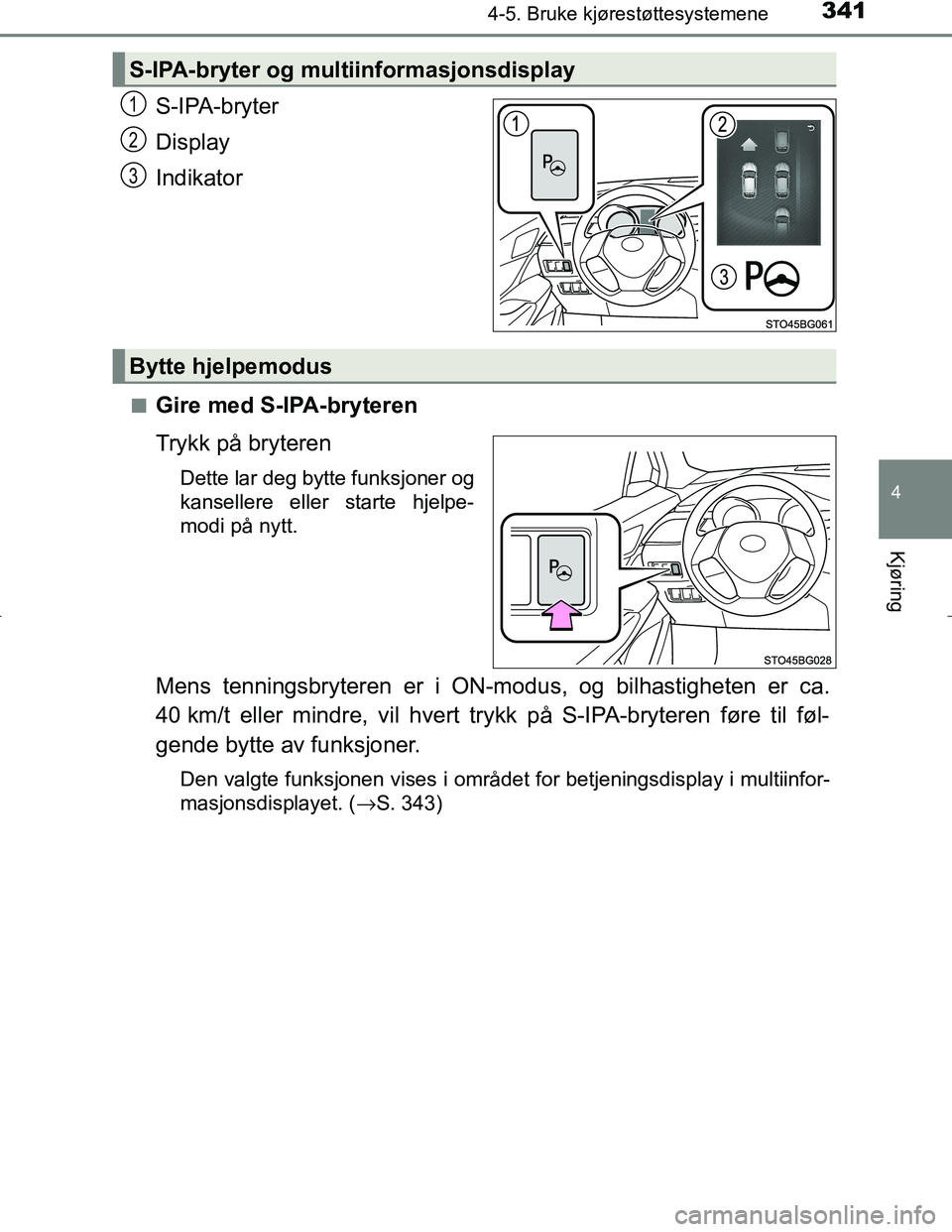

S-IPA-bryter
Display
Indikator
nGire med S-IPA-bryteren
Trykk på bryteren
Dette lar deg bytte funksjoner og
kansellere eller starte hjelpe-
modi på nytt.
Mens tenningsbryteren er i ON-modus, og bilhastigheten er ca.
40 km/t eller mindre, vil hvert trykk på S-IPA-bryteren føre til føl-
gende bytte av funksjoner.
Den valgte funksjonen vises i området for betjeningsdisplay i multiinfor-
masjonsdisplayet. (→S. 343)
S-IPA-bryter og multiinformasjonsdisplay
1
2
3
Bytte hjelpemodus
OM10538NO.book Page 341 Tuesday, February 28, 2017 5:33 PM

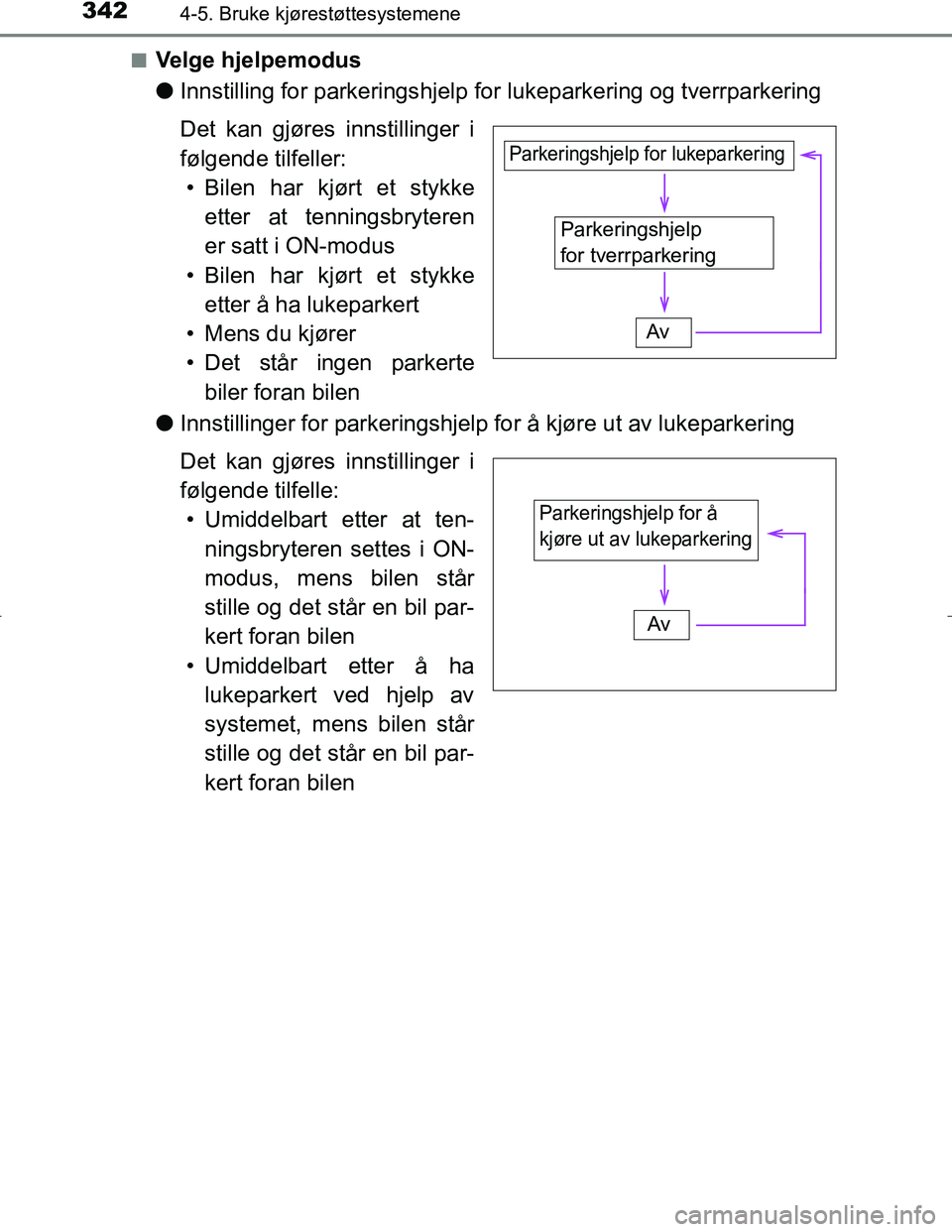

3424-5. Bruke kjørestøttesystemene
C-HR_HV_OM_Europe_OM10538NOn
Velge hjelpemodus
l
Innstilling for parkerings hjelp for lukeparkering og tverrparkering
Det kan gjøres innstillinger i
følgende tilfeller: • Bilen har kjørt et stykke etter at tenningsbryteren
er satt i ON-modus
• Bilen har kjørt et stykke etter å ha lukeparkert
• Mens du kjører
• Det står ingen parkerte biler foran bilen
l Innstillinger for parkeringshjelp for å kjøre ut av lukeparkering
Det kan gjøres innstillinger i
følgende tilfelle: • Umiddelbart etter at ten- ningsbryteren settes i ON-
modus, mens bilen står
stille og det står en bil par-
kert foran bilen
• Umiddelbart etter å ha lukeparkert ved hjelp av
systemet, mens bilen står
stille og det står en bil par-
kert foran bilen
Parkeringshjelp
for tverrparkering
Parkeringshjelp for lukeparkering
Av
Parkeringshjelp for å
kjøre ut av lukeparkering
Av
OM10538NO.book Page 342 Tuesday, February 28, 2017 5:33 PM

3434-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_HV_OM_Europe_OM10538NO

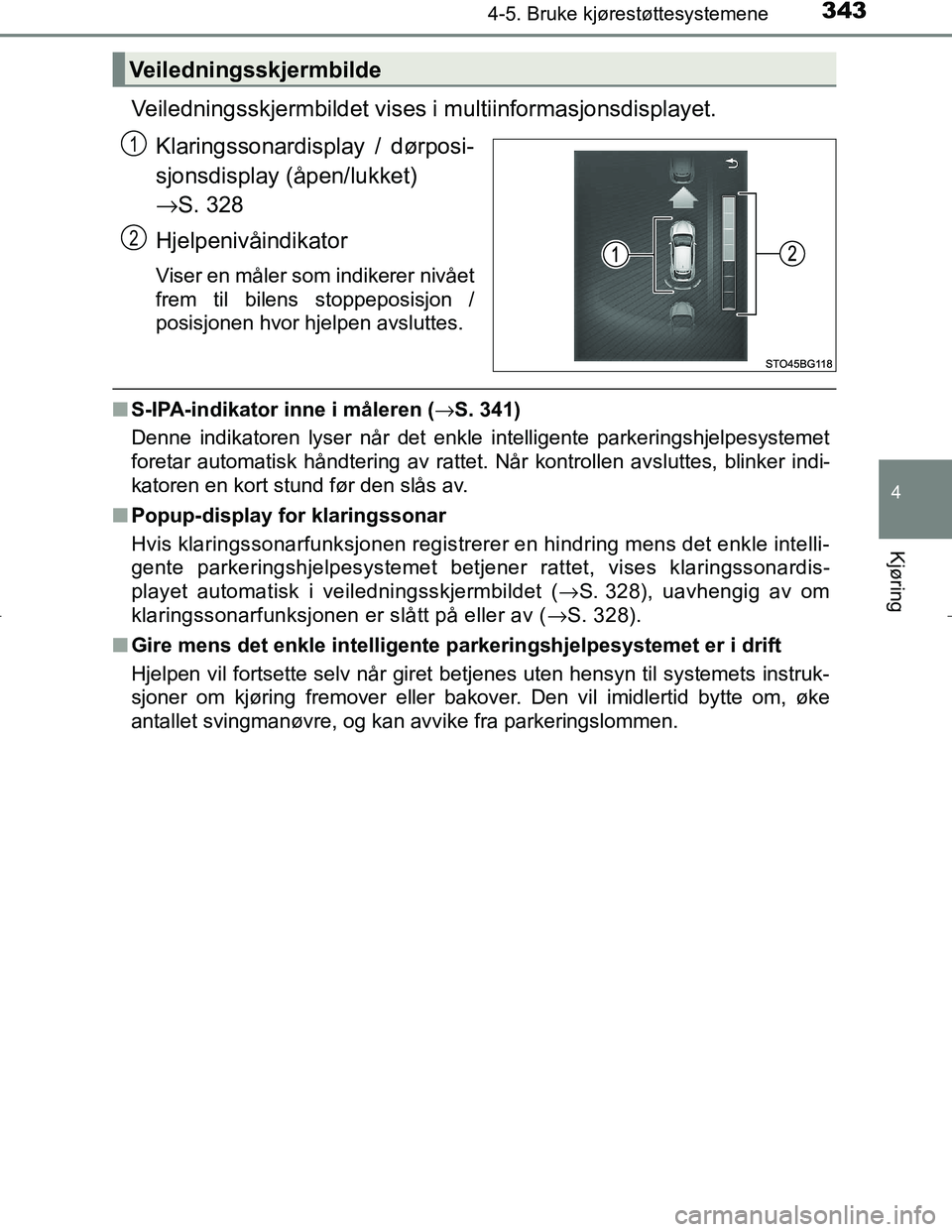

Veiledningsskjermbildet vises i multiinformasjonsdisplayet.Klaringssonardisplay / dørposi-
sjonsdisplay (Ã¥pen/lukket)
→S. 328
Hjelpenivåindikator
Viser en måler som indikerer nivået
frem til bilens stoppeposisjon /
posisjonen hvor hjelpen avsluttes.
n S-IPA-indikator inne i måleren ( →S. 341)
Denne indikatoren lyser når det enkle intelligente parkeringshjelpesystemet
foretar automatisk håndtering av rattet. Når kontrollen avsluttes, blinker indi-
katoren en kort stund før den slås av.
n Popup-display for klaringssonar
Hvis klaringssonarfunksjonen registrerer en hindring mens det enkle intelli-
gente parkeringshjelpesystemet betjener rattet, vises klaringssonardis-
playet automatisk i veiledningsskjermbildet ( →S. 328), uavhengig av om
klaringssonarfunksjonen er slått på eller av ( →S. 328).
n Gire mens det enkle intelligente parkeringshjelpesystemet er i drift
Hjelpen vil fortsette selv når giret betjenes uten hensyn til systemets instruk-
sjoner om kjøring fremover eller bakover. Den vil imidlertid bytte om, øke
antallet svingmanøvre, og kan avvike fra parkeringslommen.
Veiledningsskjermbilde
1
2
OM10538NO.book Page 343 Tuesday, February 28, 2017 5:33 PM

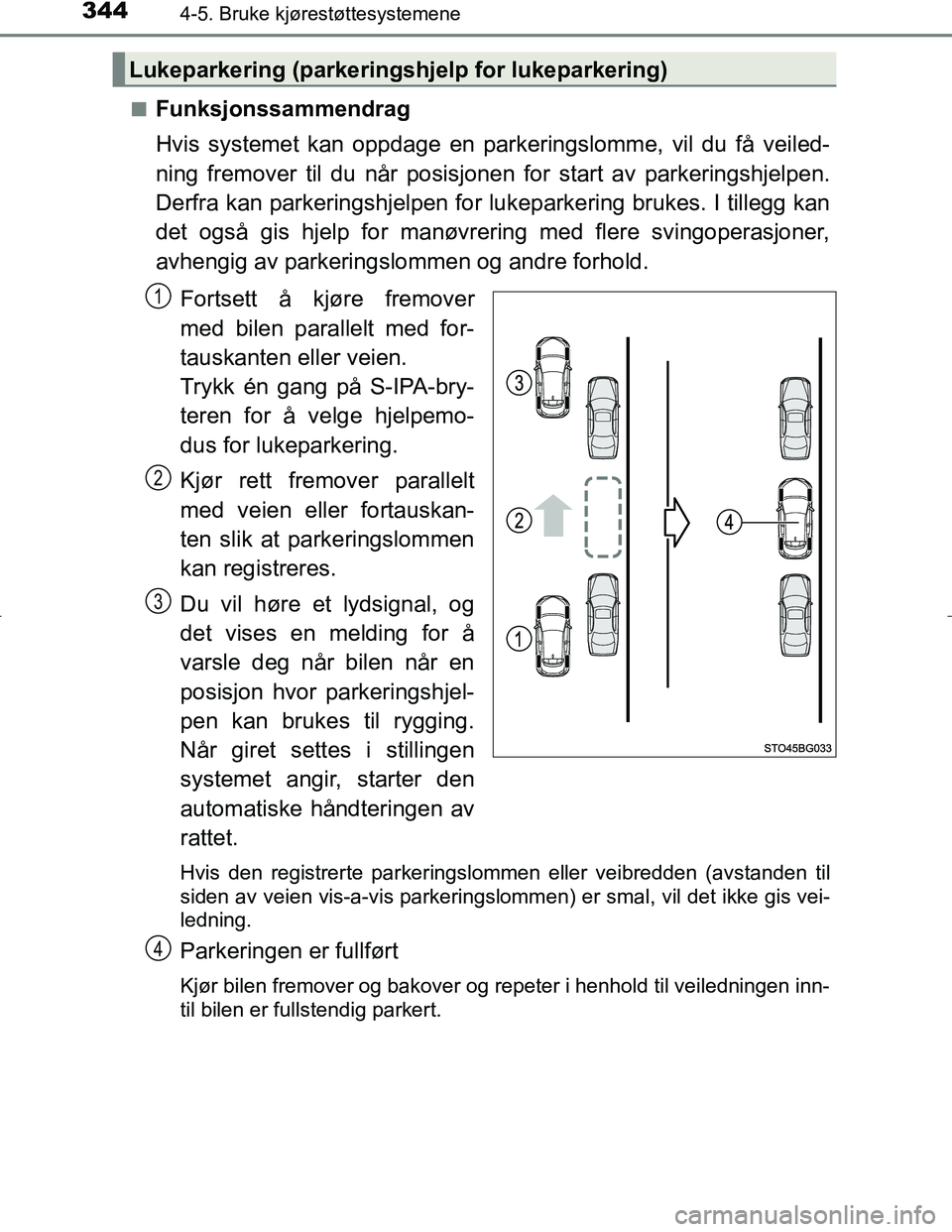

3444-5. Bruke kjørestøttesystemene
C-HR_HV_OM_Europe_OM10538NOn
Funksjonssammendrag
Hvis systemet kan oppdage en parke
ringslomme, vil du få veiled-
ning fremover til du når posisjonen for start av parkeringshjelpen.
Derfra kan parkeringshjelpen for lukeparkering brukes. I tillegg kan
det også gis hjelp for manøvrering med flere svingoperasjoner,
avhengig av parkeringslommen og andre forhold.
Fortsett å kjøre fremover
med bilen parallelt med for-
tauskanten eller veien.
Trykk én gang på S-IPA-bry-
teren for å velge hjelpemo-
dus for lukeparkering.
Kjør rett fremover parallelt
med veien eller fortauskan-
ten slik at parkeringslommen
kan registreres.
Du vil høre et lydsignal, og
det vises en melding for å
varsle deg når bilen når en
posisjon hvor parkeringshjel-
pen kan brukes til rygging.
NÃ¥r giret sett es i stillingen
systemet angir, starter den
automatiske håndteringen av
rattet.
Hvis den registrerte parkeringslommen eller veibredden (avstanden til
siden av veien vis-a-vis parkeringslomm en) er smal, vil det ikke gis vei-
ledning.
Parkeringen er fullført
Kjør bilen fremover og bakover og repeter i henhold til veiledningen inn-
til bilen er fullstendig parkert.
Lukeparkering (parkeringshjelp for lukeparkering)
1
2
3
4
OM10538NO.book Page 344 Tuesday, February 28, 2017 5:33 PM

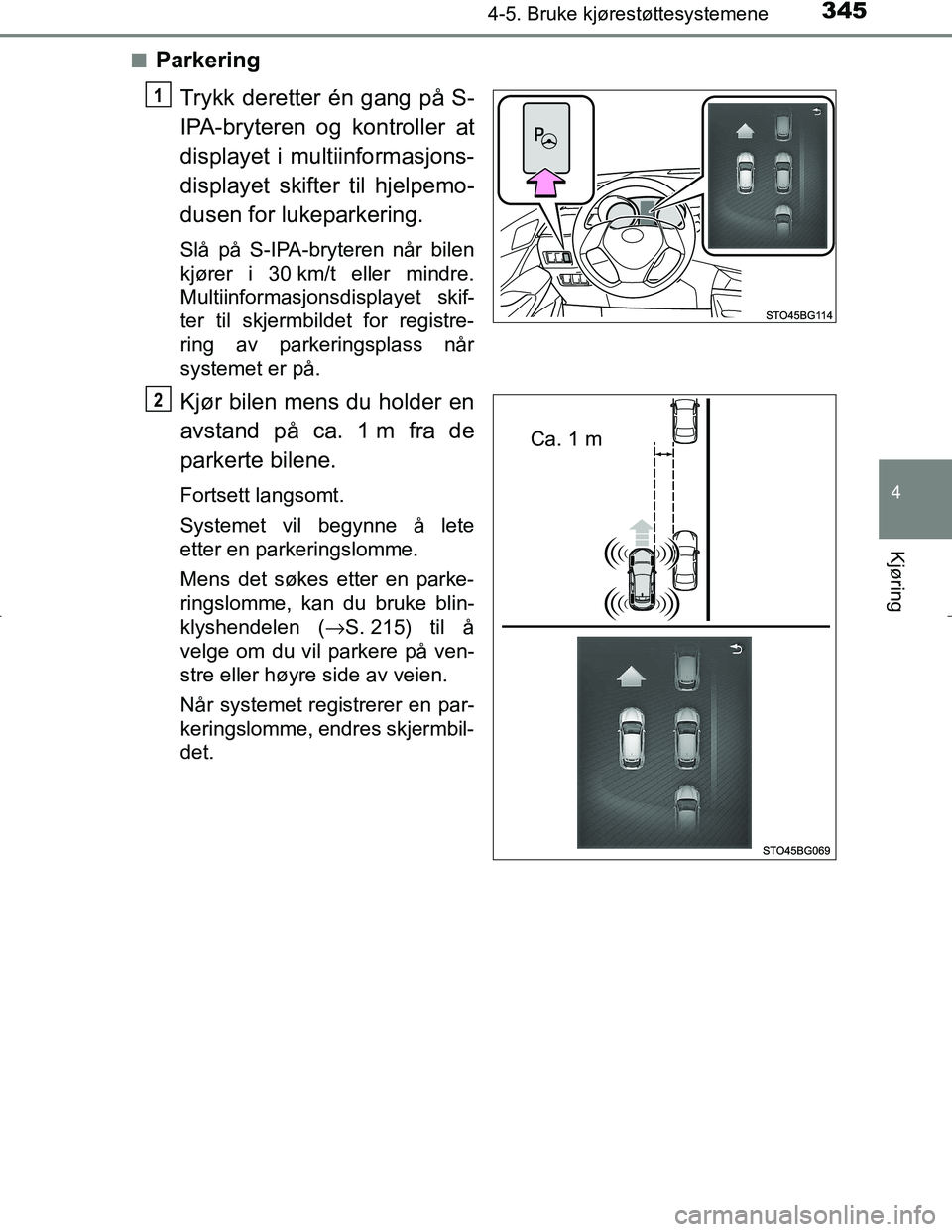

3454-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_HV_OM_Europe_OM10538NOn
Parkering
Trykk deretter én gang på S-
IPA-bryteren og kontroller at
displayet i multiinformasjons-
displayet skifter til hjelpemo-
dusen for lukeparkering.
Slå på S-IPA-bryteren når bilen
kjører i 30 km/t eller mindre.
Multiinformasjonsdisplayet skif-
ter til skjermbildet for registre-
ring av parkeringsplass når
systemet er på.
Kjør bilen mens du holder en
avstand på ca. 1 m fra de
parkerte bilene.
Fortsett langsomt.
Systemet vil begynne å lete
etter en parkeringslomme.
Mens det søkes etter en parke-
ringslomme, kan du bruke blin-
klyshendelen ( →S. 215) til å
velge om du vil parkere på ven-
stre eller høyre side av veien.
NÃ¥r systemet registrerer en par-
keringslomme, endres skjermbil-
det.
1
Ca. 1 m
2
OM10538NO.book Page 345 Tuesday, February 28, 2017 5:33 PM

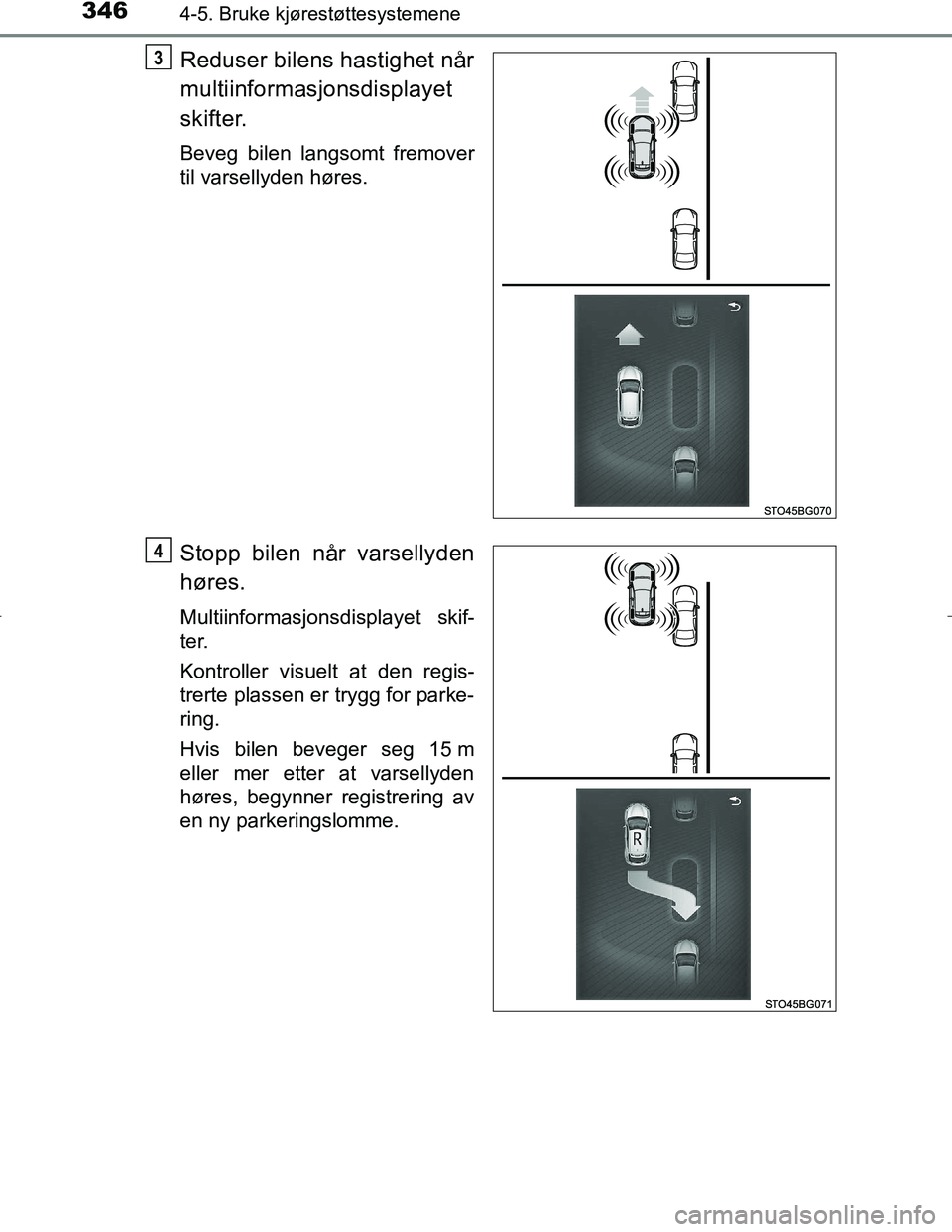

3464-5. Bruke kjørestøttesystemene
C-HR_HV_OM_Europe_OM10538NO
Reduser bilens hastighet når
multiinformasjonsdisplayet
skifter.
Beveg bilen langsomt fremover
til varsellyden høres.
Stopp bilen når varsellyden
høres.
Multiinformasjonsdisplayet skif-
t e r.
Kontroller visuelt at den regis-
trerte plassen er trygg for parke-
ring.
Hvis bilen beveger seg 15 m
eller mer etter at varsellyden
høres, begynner registrering av
en ny parkeringslomme.
3
4
OM10538NO.book Page 346 Tuesday, February 28, 2017 5:33 PM

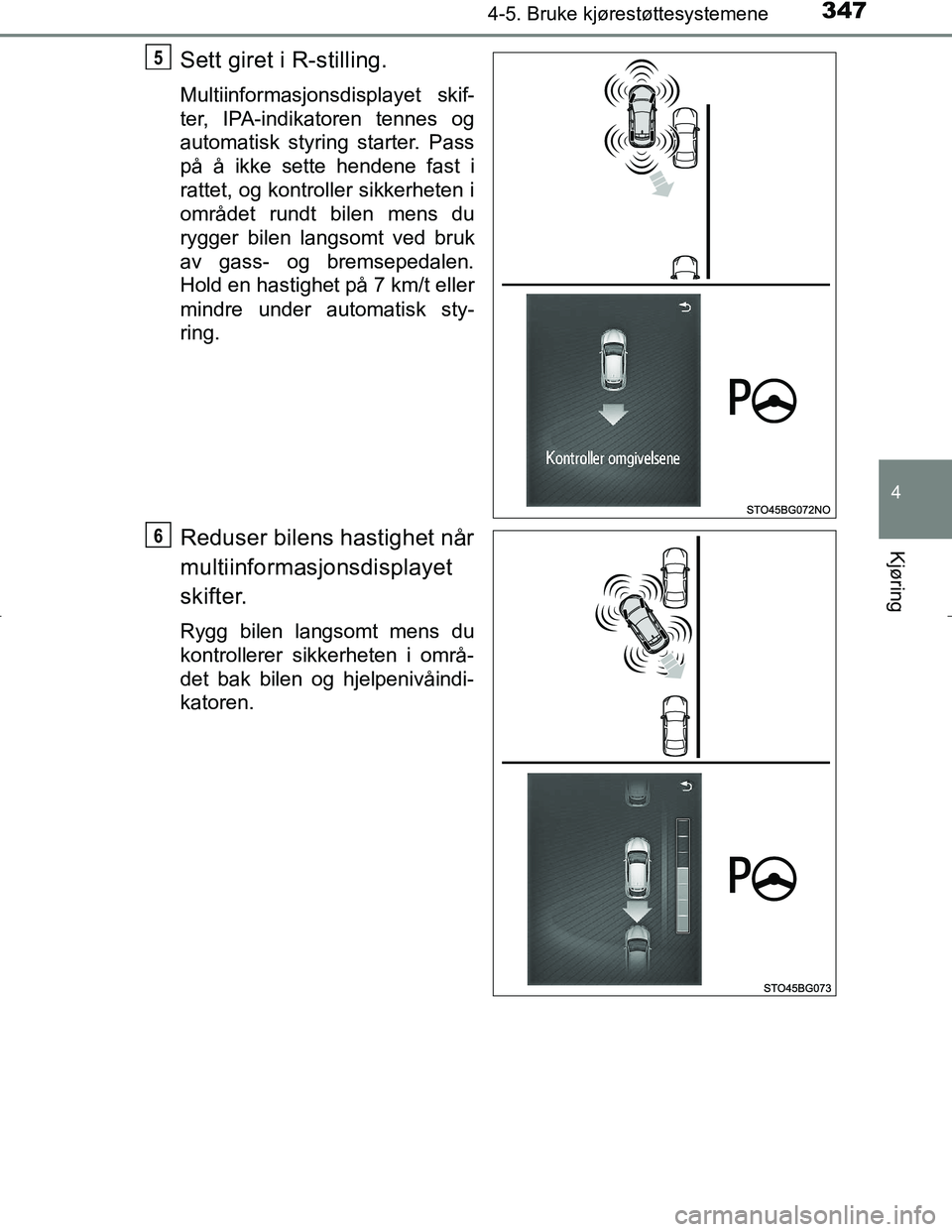

3474-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_HV_OM_Europe_OM10538NO
Sett giret i R-stilling.
Multiinformasjonsdisplayet skif-
ter, IPA-indikatoren tennes og
automatisk styring starter. Pass
på å ikke sette hendene fast i
rattet, og kontroller sikkerheten i
området rundt bilen mens du
rygger bilen langsomt ved bruk
av gass- og bremsepedalen.
Hold en hastighet på 7 km/t eller
mindre under automatisk sty-
ring.
Reduser bilens hastighet når
multiinformasjonsdisplayet
skifter.
Rygg bilen langsomt mens du
kontrollerer sikkerheten i områ-
det bak bilen og hjelpenivåindi-
katoren.
5
6
OM10538NO.book Page 347 Tuesday, February 28, 2017 5:33 PM

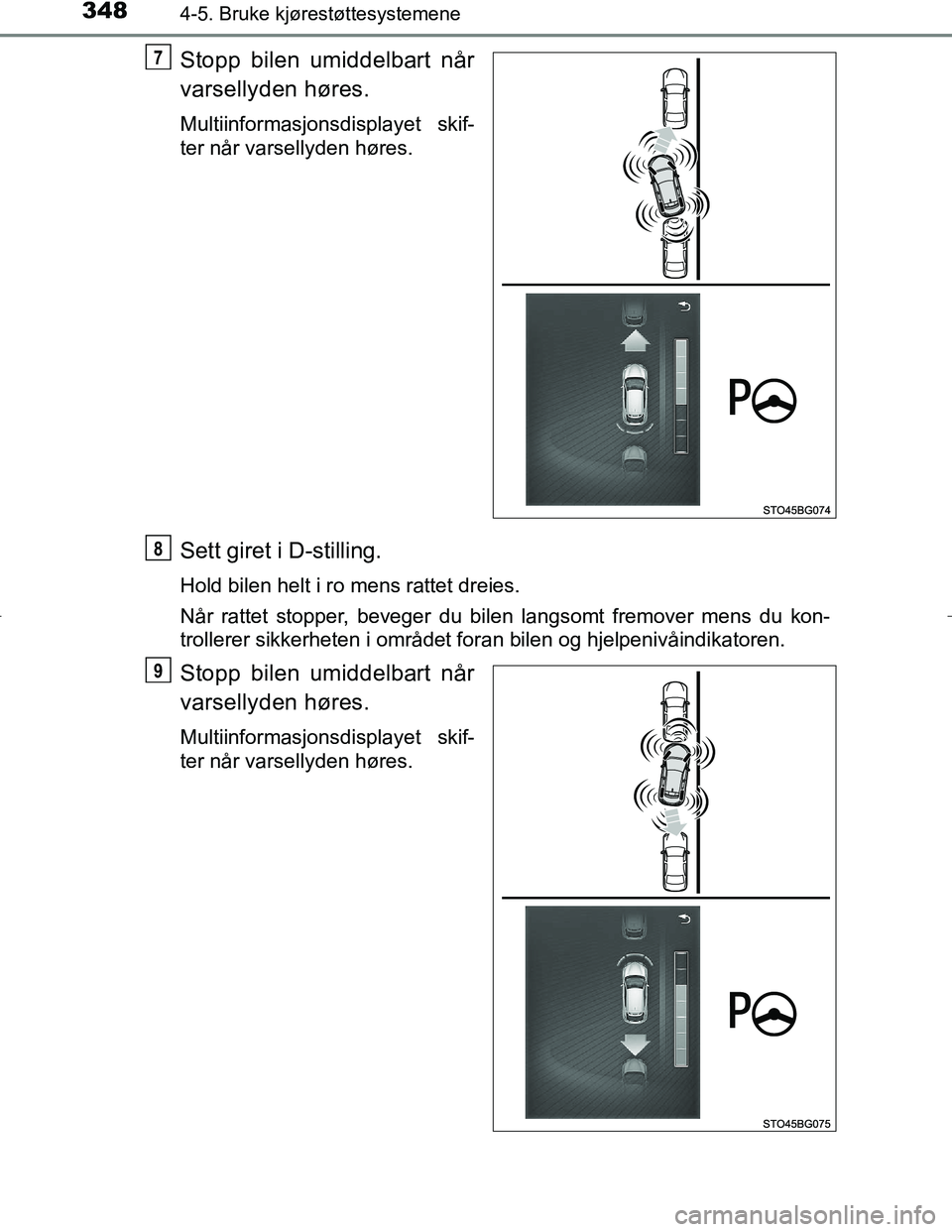

3484-5. Bruke kjørestøttesystemene
C-HR_HV_OM_Europe_OM10538NO
Stopp bilen umiddelbart når
varsellyden høres.
Multiinformasjonsdisplayet skif-
ter når varsellyden høres.
Sett giret i D-stilling.
Hold bilen helt i ro mens rattet dreies.
NÃ¥r rattet stopper, beveger du bilen langsomt fremover mens du kon-
trollerer sikkerheten i området foran bilen og hjelpenivåindikatoren.
Stopp bilen umiddelbart når
varsellyden høres.
Multiinformasjonsdisplayet skif-
ter når varsellyden høres.
7
8
9
OM10538NO.book Page 348 Tuesday, February 28, 2017 5:33 PM

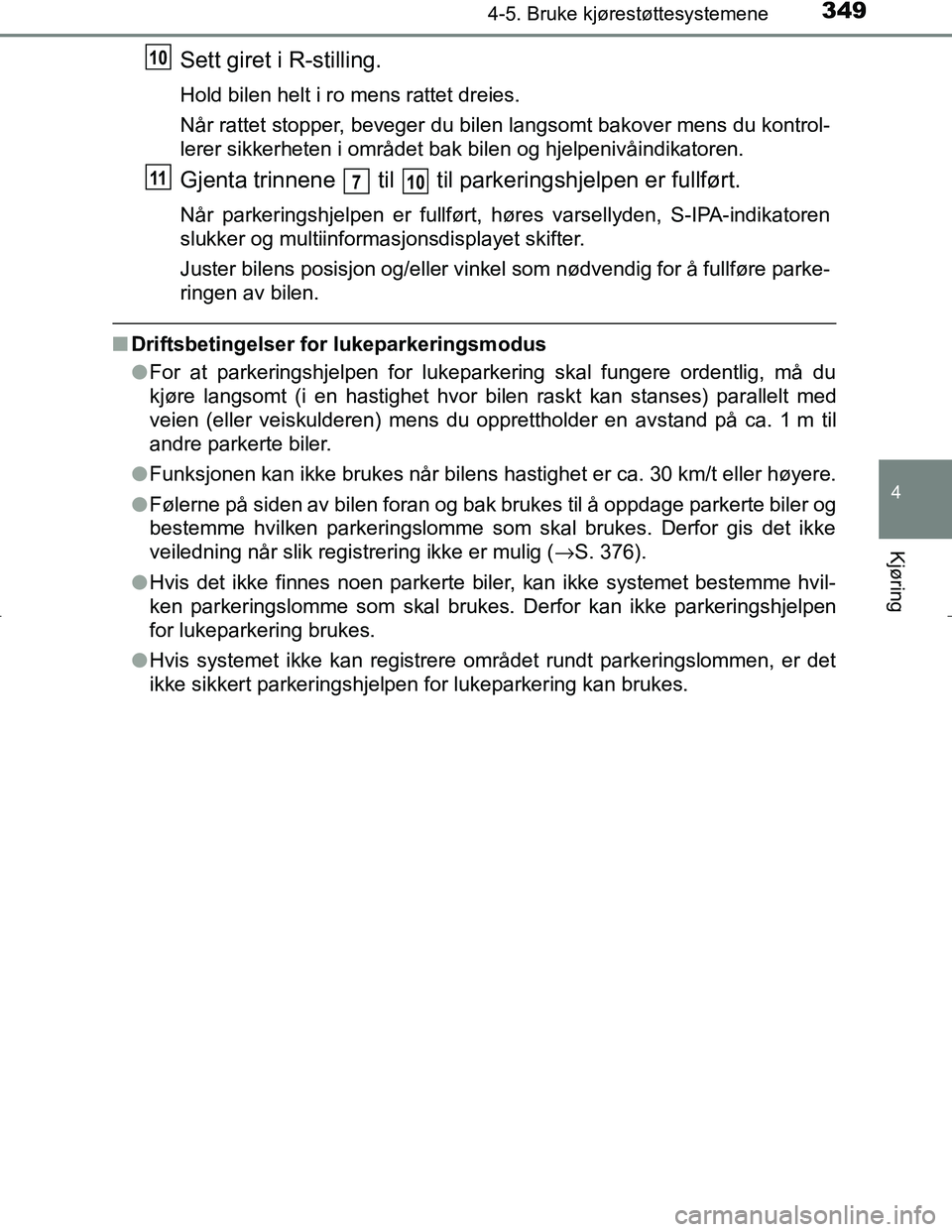

3494-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_HV_OM_Europe_OM10538NO
Sett giret i R-stilling.
Hold bilen helt i ro mens rattet dreies.
NÃ¥r rattet stopper, beveger du bilen langsomt bakover mens du kontrol-
lerer sikkerheten i området bak bilen og hjelpenivåindikatoren.
Gjenta trinnene til til parkeringshjelpen er fullført.
Når parkeringshjelpen er fullført, høres varsellyden, S-IPA-indikatoren
slukker og multiinformasjonsdisplayet skifter.
Juster bilens posisjon og/eller vinkel som nødvendig for å fullføre parke-
ringen av bilen.
nDriftsbetingelser for lukeparkeringsmodus
lFor at parkeringshjelpen for lukeparkering skal fungere ordentlig, må du
kjøre langsomt (i en hastighet hvor bilen raskt kan stanses) parallelt med
veien (eller veiskulderen) mens du opprettholder en avstand på ca. 1 m til
andre parkerte biler.
l Funksjonen kan ikke brukes når bilens hastighet er ca. 30 km/t eller høyere.
l Følerne på siden av bilen foran og bak brukes til å oppdage parkerte biler og
bestemme hvilken parkeringslomme som skal brukes. Derfor gis det ikke
veiledning når slik registrering ikke er mulig ( →S. 376).
l Hvis det ikke finnes noen parkerte biler, kan ikke systemet bestemme hvil-
ken parkeringslomme som skal brukes. Derfor kan ikke parkeringshjelpen
for lukeparkering brukes.
l Hvis systemet ikke kan registrere området rundt parkeringslommen, er det
ikke sikkert parkeringshjelpen for lukeparkering kan brukes.
10
11710
OM10538NO.book Page 349 Tuesday, February 28, 2017 5:33 PM
