TOYOTA C_HR HYBRID 2017 Návod na použití (in Czech)

2814-5. Používání podpůrných jízdních systémů
4
Jízda

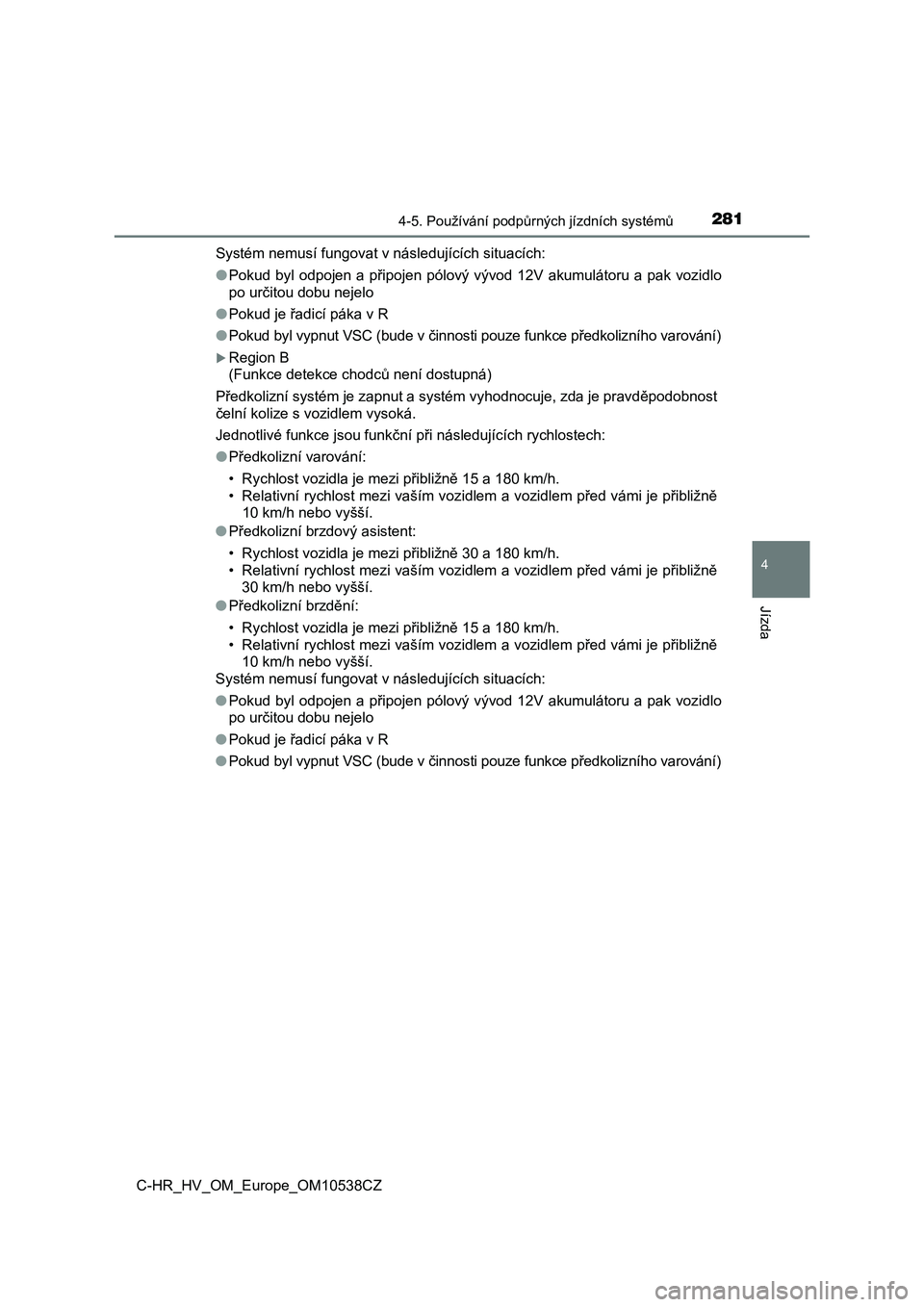

C-HR_HV_OM_Europe_OM10538CZSystém nemusí fungovat v následujících situacích:
●Pokud byl odpojen a připojen pólový vývod 12V akumulátoru a pak vozidlo
po určitou dobu nejelo
●Pokud je řadicí páka v R
●Pokud byl vypnut VSC (bude v činnosti pouze funkce předkolizního varování)
Region B
(Funkce detekce chodců není dostupná)
Předkolizní systém je zapnut a systém vyhodnocuje, zda je pravděpodobnost
čelní kolize s vozidlem vysoká.
Jednotlivé funkce jsou funkční při následujících rychlostech:
●Předkolizní varování:
• Rychlost vozidla je mezi přibližně 15 a 180 km/h.
• Relativní rychlost mezi vaším vozidlem a vozidlem před vámi je přibližně
10 km/h nebo vyšší.
●Předkolizní brzdový asistent:
• Rychlost vozidla je mezi přibližně 30 a 180 km/h.
• Relativní rychlost mezi vaším vozidlem a vozidlem před vámi je přibližně
30 km/h nebo vyšší.
●Předkolizní brzdění:
• Rychlost vozidla je mezi přibližně 15 a 180 km/h.
• Relativní rychlost mezi vaším vozidlem a vozidlem před vámi je přibližně
10 km/h nebo vyšší.
Systém nemusí fungovat v následujících situacích:
●Pokud byl odpojen a připojen pólový vývod 12V akumulátoru a pak vozidlo
po určitou dobu nejelo
●Pokud je řadicí páka v R
●Pokud byl vypnut VSC (bude v činnosti pouze funkce předkolizního varování)

2824-5. Používání podpůrných jízdních systémů

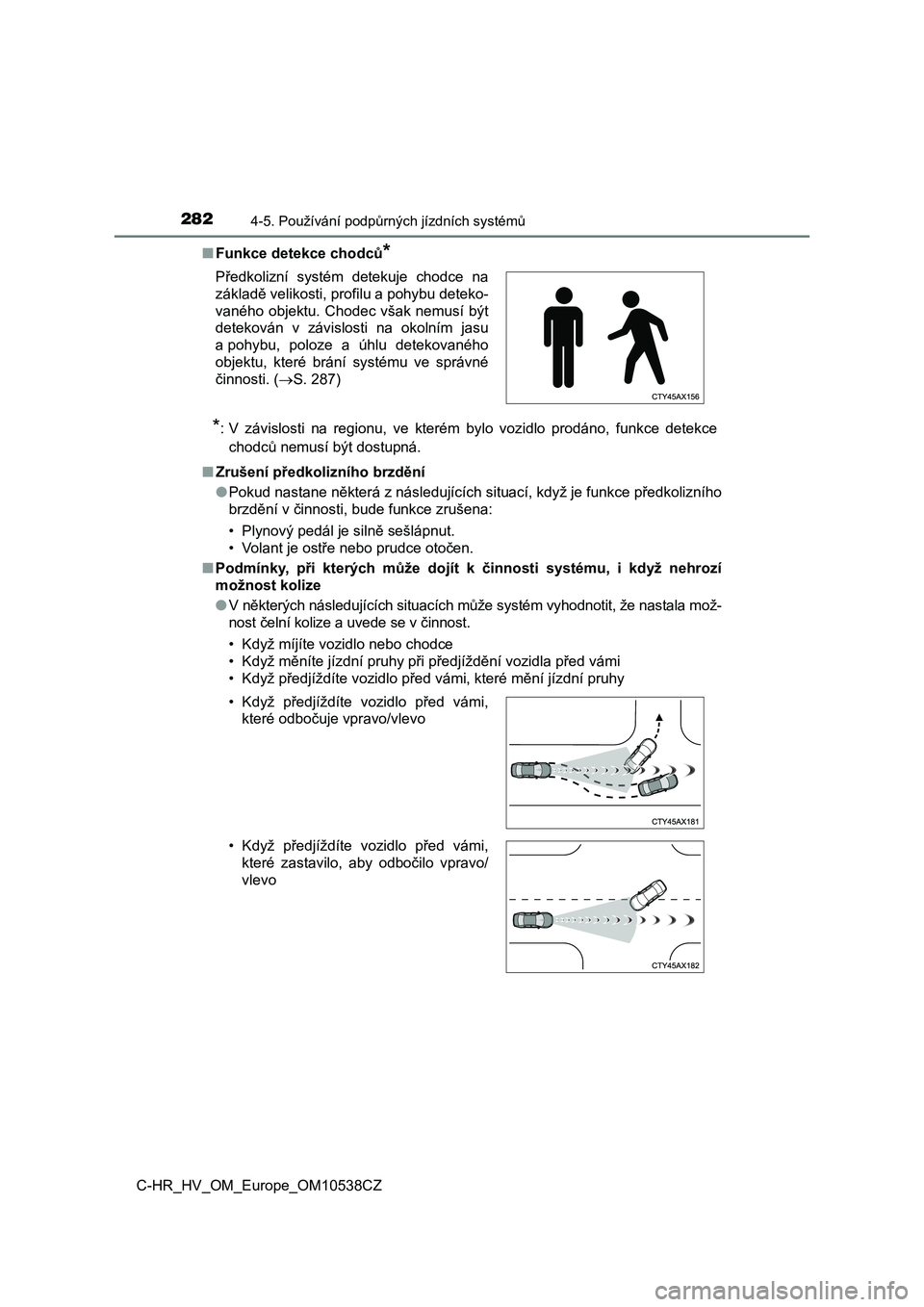

C-HR_HV_OM_Europe_OM10538CZ■Funkce detekce chodců
*
*
: V závislosti na regionu, ve kterém bylo vozidlo prodáno, funkce detekce
chodců nemusí být dostupná.
■Zrušení předkolizního brzdění
●<00330052004e005800470003005100440056005700440051004800030051010c004e00570048005500690003005d0003005100690056004f004800470058004d0074004600740046004b00030056004c00570058004400460074000f0003004e0047005c00
e50003004d00480003004900580051004e0046004800030053[ředkolizního
brzdění v činnosti, bude funkce zrušena:
• Plynový pedál je silně sešlápnut.
• Volant je ostře nebo prudce otočen.
■Podmínky, při kterých může dojít k činnosti systému, i když nehrozí
možnost kolize
●V některých následujících situacích může systém vyhodnotit, že nastala mož-
nost čelní kolize a uvede se v činnost.
• Když míjíte vozidlo nebo chodce
• Když měníte jízdní pruhy při předjíždění vozidla před vámi
• Když předjíždíte vozidlo před vámi, které mění jízdní pruhy Předkolizní systém detekuje chodce na
základě velikosti, profilu a pohybu deteko-
vaného objektu. Chodec však nemusí být
detekován v závislosti na okolním jasu
a pohybu, poloze a úhlu detekovaného
objektu, které brání systému ve správné
činnosti. (S. 287)
• Když předjíždíte vozidlo před vámi,
které odbočuje vpravo/vlevo
• Když předjíždíte vozidlo před vámi,
které zastavilo, aby odbočilo vpravo/
vlevo

2834-5. Používání podpůrných jízdních systémů
4
Jízda

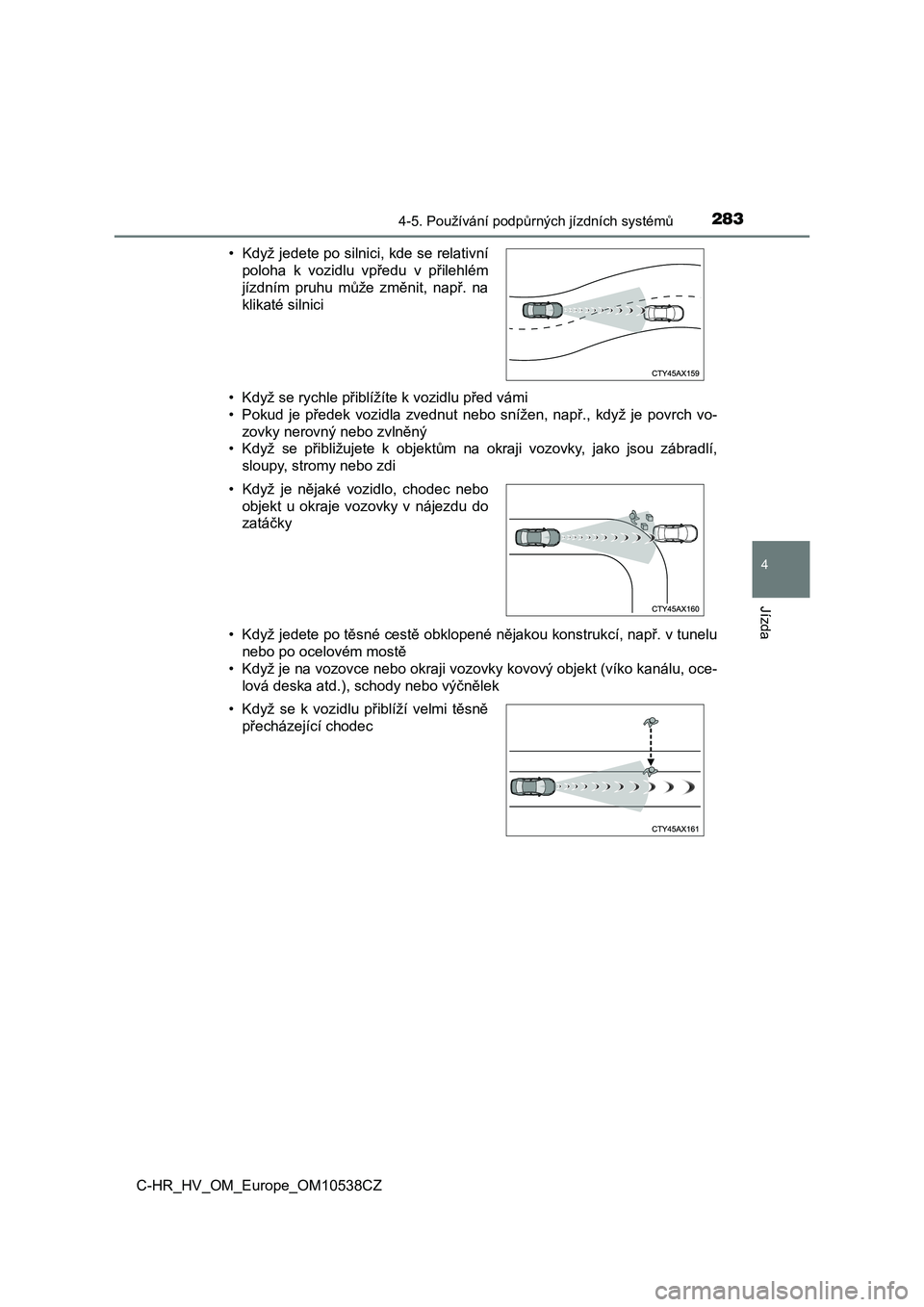

C-HR_HV_OM_Europe_OM10538CZ• Když se rychle přiblížíte k vozidlu před vámi
• Pokud je předek vozidla zvednut nebo snížen, např., když je povrch vo-
zovky nerovný nebo zvlněný
• Když se přibližujete k objektům na okraji vozovky, jako jsou zábradlí,
sloupy, stromy nebo zdi
• Když jedete po těsné cestě obklopené nějakou konstrukcí, např. v tunelu
nebo po ocelovém mostě
• Když je na vozovce nebo okraji vozovky kovový objekt (víko kanálu, oce-
lová deska atd.), schody nebo výčnělek • Když jedete po silnici, kde se relativní
poloha k vozidlu vpředu v přilehlém
jízdním pruhu může změnit, např. na
klikaté silnici
• Když je nějaké vozidlo, chodec nebo
objekt u okraje vozovky v nájezdu do
zatáčky
• Když se k vozidlu přiblíží velmi těsně
přecházející chodec

2844-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10538CZ

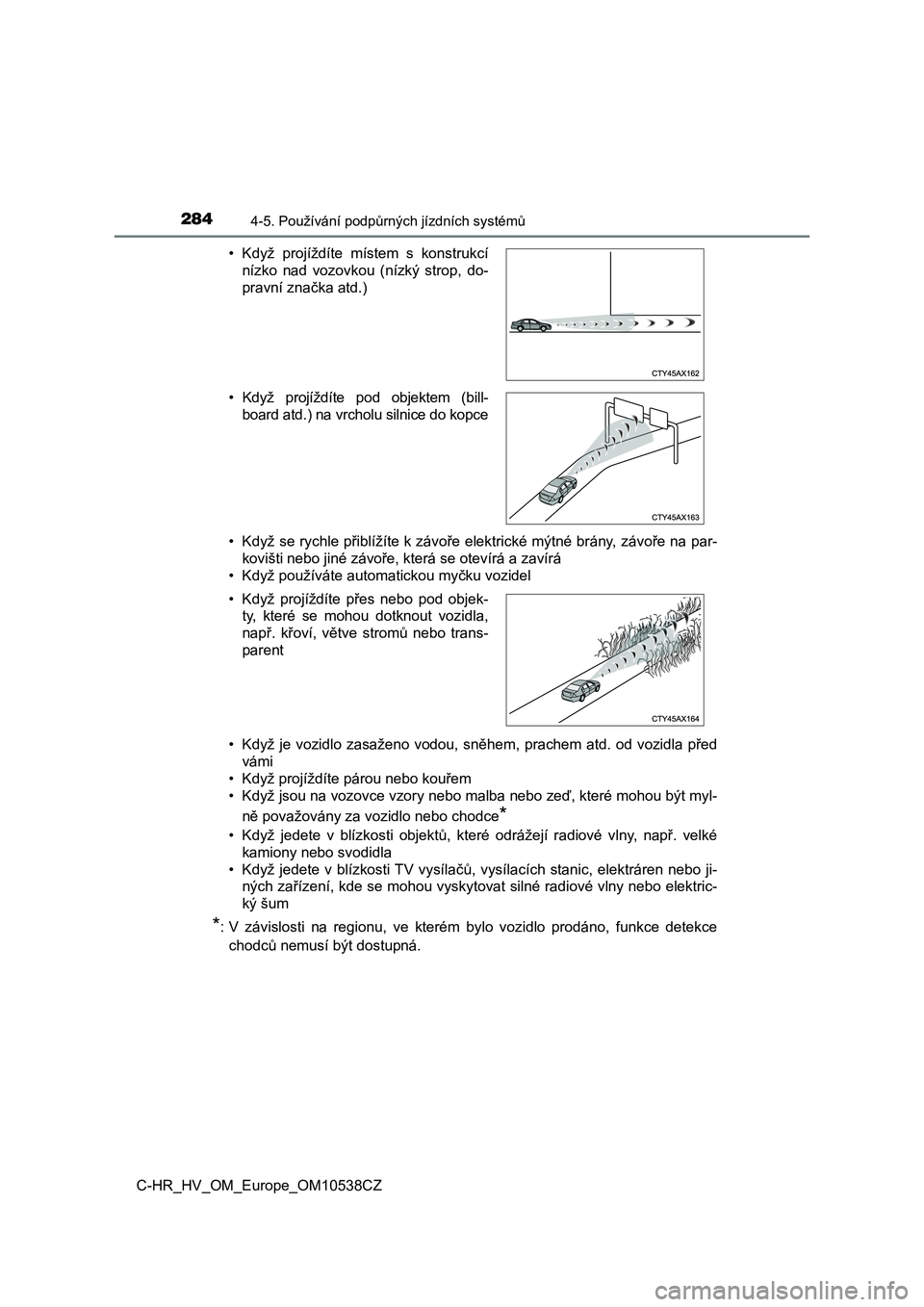

• Když se rychle přiblížíte k závoře elektrické mýtné brány, záv oře na par-
kovišti nebo jiné závoře, která se otevírá a zavírá
• Když používáte automatickou myčku vozidel
• Když je vozidlo zasaženo vodou, sněhem, prachem atd. od vozidl a před
vámi
• Když projíždíte párou nebo kouřem
• Když jsou na vozovce vzory nebo malba nebo zeď, které mohou bý t myl-
ně považovány za vozidlo nebo chodce*
• Když jedete v blízkosti objektů, které odrážejí radiové vlny, např. velké
kamiony nebo svodidla
• Když jedete v blízkosti TV vysílačů, vysílacích stanic, elektr áren nebo ji-
ných zařízení, kde se mohou vyskytovat silné radiové vlny nebo elektric-
ký šum
*: V závislosti na regionu, ve kterém bylo vozidlo prodáno, funkc e detekce
chodců nemusí být dostupná.
• Když projíždíte místem s konstrukcí
nízko nad vozovkou (nízký strop, do-
pravní značka atd.)
• Když projíždíte pod objektem (bill-
board atd.) na vrcholu silnice do kopce
• Když projíždíte přes nebo pod objek-
ty, které se mohou dotknout vozidla,
např. křoví, větve stromů nebo trans-
parent

2854-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10538CZ■Situace, ve kterých nemusí systém fungovat správně
●V některých následujících situacích nemusí být vozidlo detekováno radaro-
vým senzorem a kamerovým senzorem, což brání správné funkci systému:
• Pokud se vozidlo před vámi přibližuje k vašemu vozidlu
• Pokud je vozidlo před vámi motocykl nebo jízdní kolo
• Když se něco přiblíží k boční nebo přední části vozidla
• Pokud vozidlo před vámi má malou zadní část vozidla, např. nenaložený
nákladní automobil
• Pokud vozidlo vpředu veze náklad, který přesahuje přes jeho zadní ná-
razník
• Pokud je vozidlo vpředu nepravidelně tvarované, např. traktor nebo po-
stranní vozík
• Pokud svítí slunce nebo jiné světlo přímo na vozidlo vpředu
• Pokud se nějaké vozidlo zařadí před vaše vozidlo nebo se náhle objeví
vedle vozidla
• Pokud vozidlo vpředu učiní prudký manévr (např. náhlé zatočení, zrych-
lení nebo zpomalení)
• Když se rychle zařadíte za vozidlo před vámi • Pokud vozidlo před vámi má nízkou
zadní část vozidla, např. vozidlo s níz-
kou plošinou
• Pokud má vozidlo vpředu extrémně vy-
sokou světlou výšku
• Když vozidlo vpředu není přímo před
vaším vozidlem

2864-5. Používání podpůrných jízdních systémů

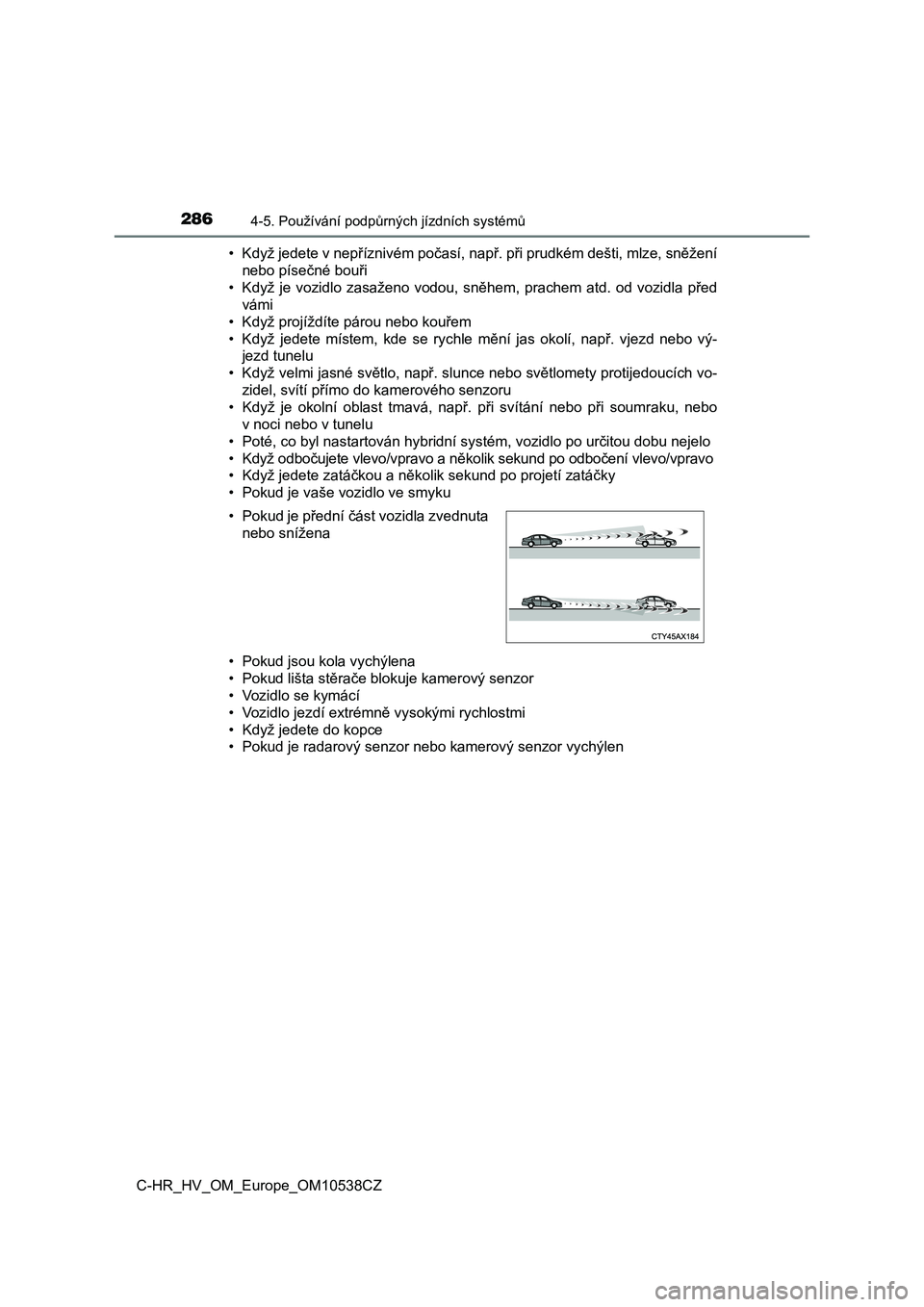

C-HR_HV_OM_Europe_OM10538CZ• Když jedete v nepříznivém počasí, např. při prudkém dešti, mlze, sněžení
nebo písečné bouři
• Když je vozidlo zasaženo vodou, sněhem, prachem atd. od vozidla před
vámi
• Když projíždíte párou nebo kouřem
• Když jedete místem, kde se rychle mění jas okolí, např. vjezd nebo vý-
jezd tunelu
• Když velmi jasné světlo, např. slunce nebo světlomety protijedoucích vo-
zidel, svítí přímo do kamerového senzoru
• Když je okolní oblast tmavá, např. při svítání nebo při soumraku, nebo
v noci nebo v tunelu
• Poté, co byl nastartován hybridní systém, vozidlo po určitou dobu nejelo
• Když odbočujete vlevo/vpravo a několik sekund po odbočení vlevo/vpravo
• Když jedete zatáčkou a několik sekund po projetí zatáčky
• Pokud je vaše vozidlo ve smyku
• Pokud jsou kola vychýlena
• Pokud lišta stěrače blokuje kamerový senzor
• Vozidlo se kymácí
• Vozidlo jezdí extrémně vysokými rychlostmi
• Když jedete do kopce
• Pokud je radarový senzor nebo kamerový senzor vychýlen • Pokud je přední část vozidla zvednuta
nebo snížena

2874-5. Používání podpůrných jízdních systémů
4
Jízda

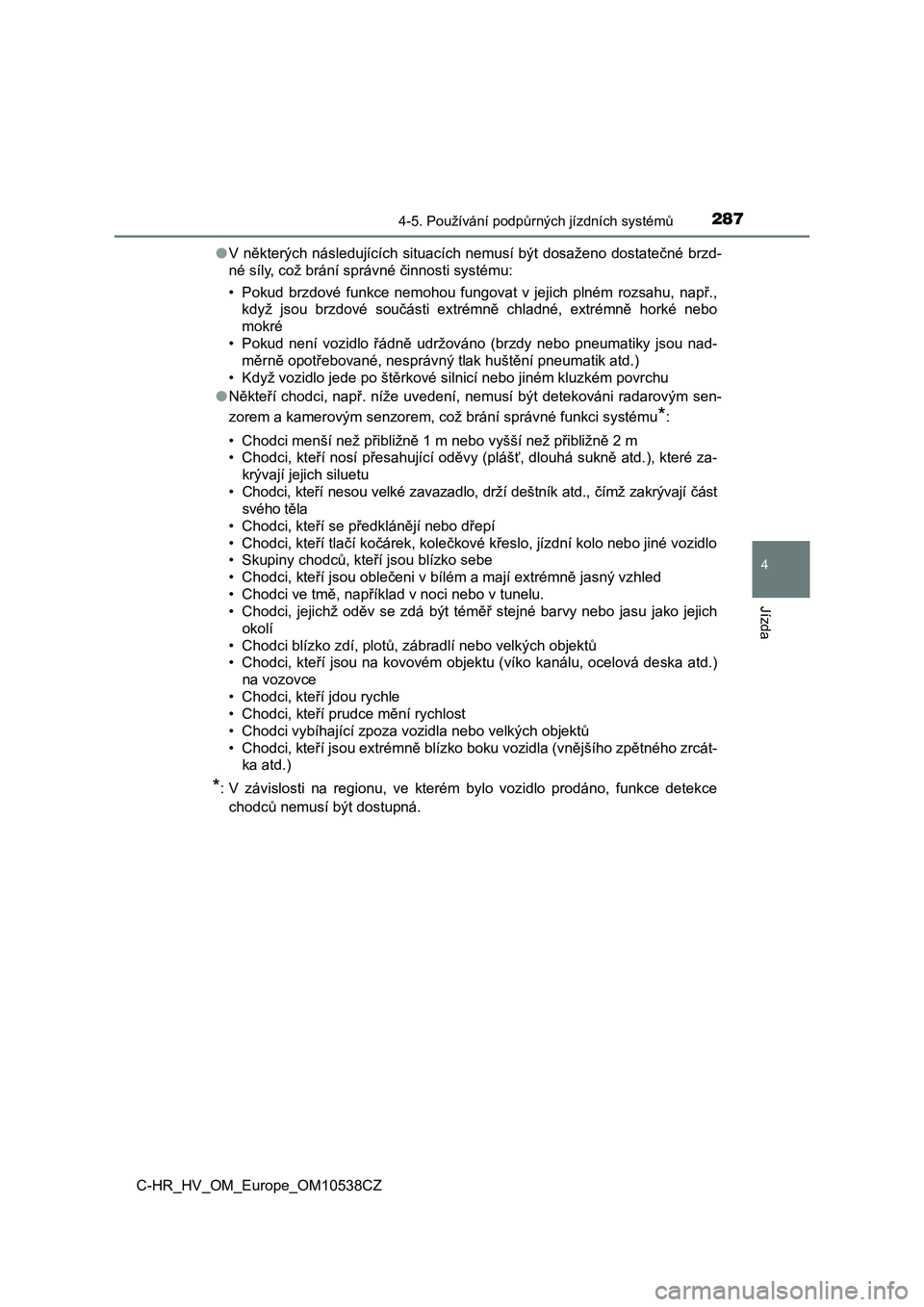

C-HR_HV_OM_Europe_OM10538CZ●V některých následujících situacích nemusí být dosaženo dostatečné brzd-
né síly, což brání správné činnosti systému:
• Pokud brzdové funkce nemohou fungovat v jejich plném rozsahu, např.,
když jsou brzdové součásti extrémně chladné, extrémně horké nebo
mokré
• Pokud není vozidlo řádně udržováno (brzdy nebo pneumatiky jsou nad-
měrně opotřebované, nesprávný tlak huštění pneumatik atd.)
• Když vozidlo jede po štěrkové silnicí nebo jiném kluzkém povrchu
●Někteří chodci, např. níže uvedení, nemusí být detekováni radarovým sen-
zorem a kamerovým senzorem, což brání správné funkci systému
*:
• Chodci menší než přibližně 1 m nebo vyšší než přibližně 2 m
• Chodci, kteří nosí přesahující oděvy (plášť, dlouhá sukně atd.), které za-
krývají jejich siluetu
• Chodci, kteří nesou velké zavazadlo, drží deštník atd., čímž zakrývají část
svého těla
• Chodci, kteří se předklánějí nebo dřepí
• Chodci, kteří tlačí kočárek, kolečkové křeslo, jízdní kolo nebo jiné vozidlo
• Skupiny chodců, kteří jsou blízko sebe
• Chodci, kteří jsou oblečeni v bílém a mají extrémně jasný vzhled
• Chodci ve tmě, například v noci nebo v tunelu.
• Chodci, jejichž oděv se zdá být téměř stejné barvy nebo jasu jako jejich
okolí
• Chodci blízko zdí, plotů, zábradlí nebo velkých objektů
• Chodci, kteří jsou na kovovém objektu (víko kanálu, ocelová deska atd.)
na vozovce
• Chodci, kteří jdou rychle
• Chodci, kteří prudce mění rychlost
• Chodci vybíhající zpoza vozidla nebo velkých objektů
• Chodci, kteří jsou extrémně blízko boku vozidla (vnějšího zpětného zrcát-
ka atd.)
*: V závislosti na regionu, ve kterém bylo vozidlo prodáno, funkce detekce
chodců nemusí být dostupná.

2884-5. Používání podpůrných jízdních systémů

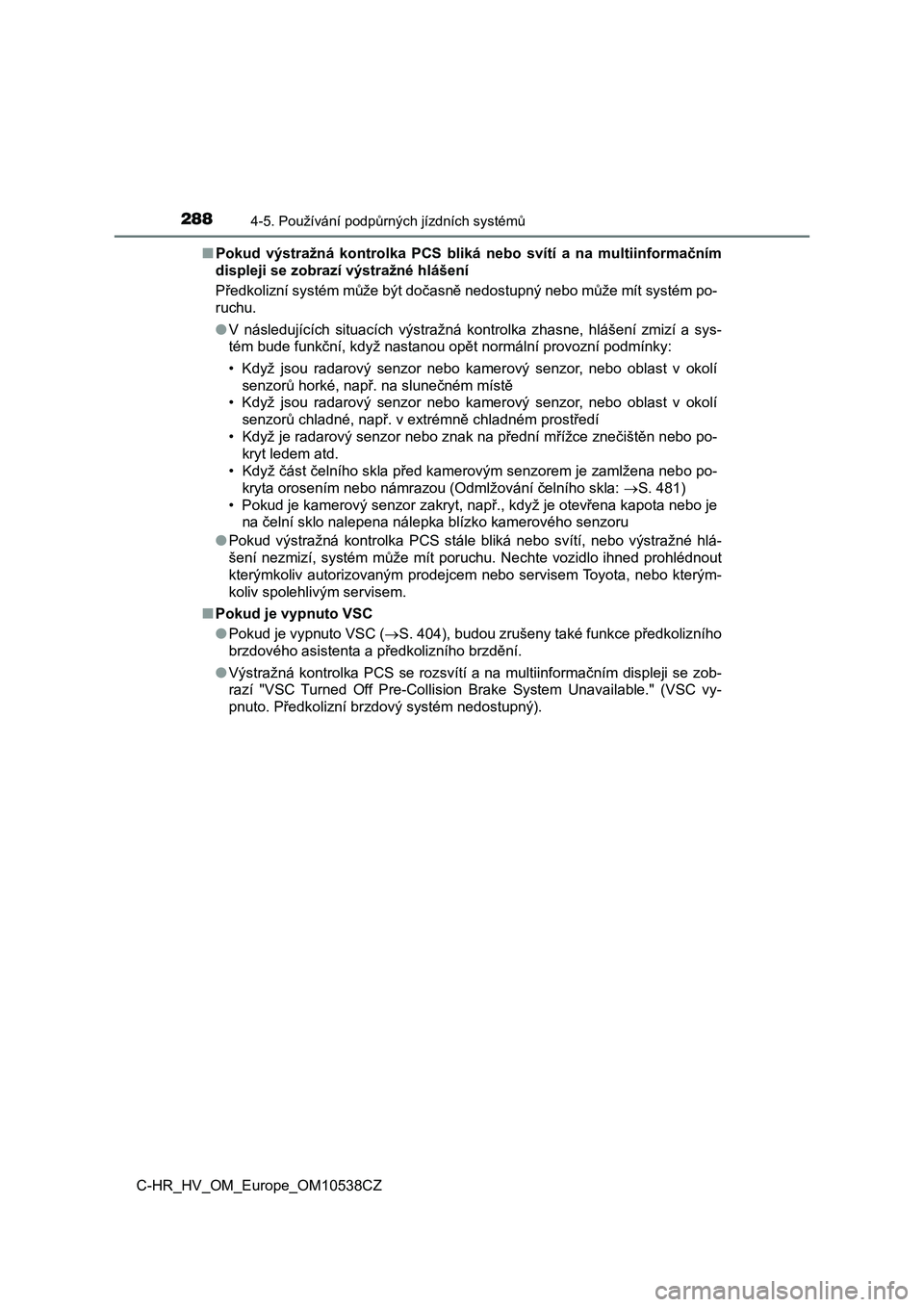

C-HR_HV_OM_Europe_OM10538CZ■Pokud výstražná kontrolka PCS bliká nebo svítí a na multiinformačním
displeji se zobrazí výstražné hlášení
Předkolizní systém může být dočasně nedostupný nebo může mít systém po-
ruchu.
●V následujících situacích výstražná kontrolka zhasne, hlášení zmizí a sys-
tém bude funkční, když nastanou opět normální provozní podmínky:
• Když jsou radarový senzor nebo kamerový senzor, nebo oblast v okolí
senzorů horké, např. na slunečném místě
• Když jsou radarový senzor nebo kamerový senzor, nebo oblast v okolí
senzorů chladné, např. v extrémně chladném prostředí
• Když je radarový senzor nebo znak na přední mřížce znečištěn nebo po-
kryt ledem atd.
• Když část čelního skla před kamerovým senzorem je zamlžena nebo po-
kryta orosením nebo námrazou (Odmlžování čelního skla: S. 481)
• Pokud je kamerový senzor zakryt, např., když je otevřena kapota nebo je
<00510044000300fe0048004f0051007400030056004e004f0052000300510044004f00480053004800510044000300510069004f00480053004e004400030045004f0074005d004e00520003004e0044005000480055005200590070004b00520003005600
480051005d005200550058[
●Pokud výstražná kontrolka PCS stále bliká nebo svítí, nebo výstražné hlá-
šení nezmizí, systém může mít poruchu. Nechte vozidlo ihned prohlédnout
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterým-
koliv spolehlivým servisem.
■Pokud je vypnuto VSC
●Pokud je vypnuto VSC (S. 404), budou zrušeny také funkce předkolizního
brzdového asistenta a předkolizního brzdění.
●Výstražná kontrolka PCS se rozsvítí a na multiinformačním displeji se zob-
razí "VSC Turned Off Pre-Collision Brake System Unavailable." (VSC vy-
pnuto. Předkolizní brzdový systém nedostupný).

289
4
4-5. Používání podpůrných jízdních systémů
Jízda
C-HR_HV_OM_Europe_OM10538CZ

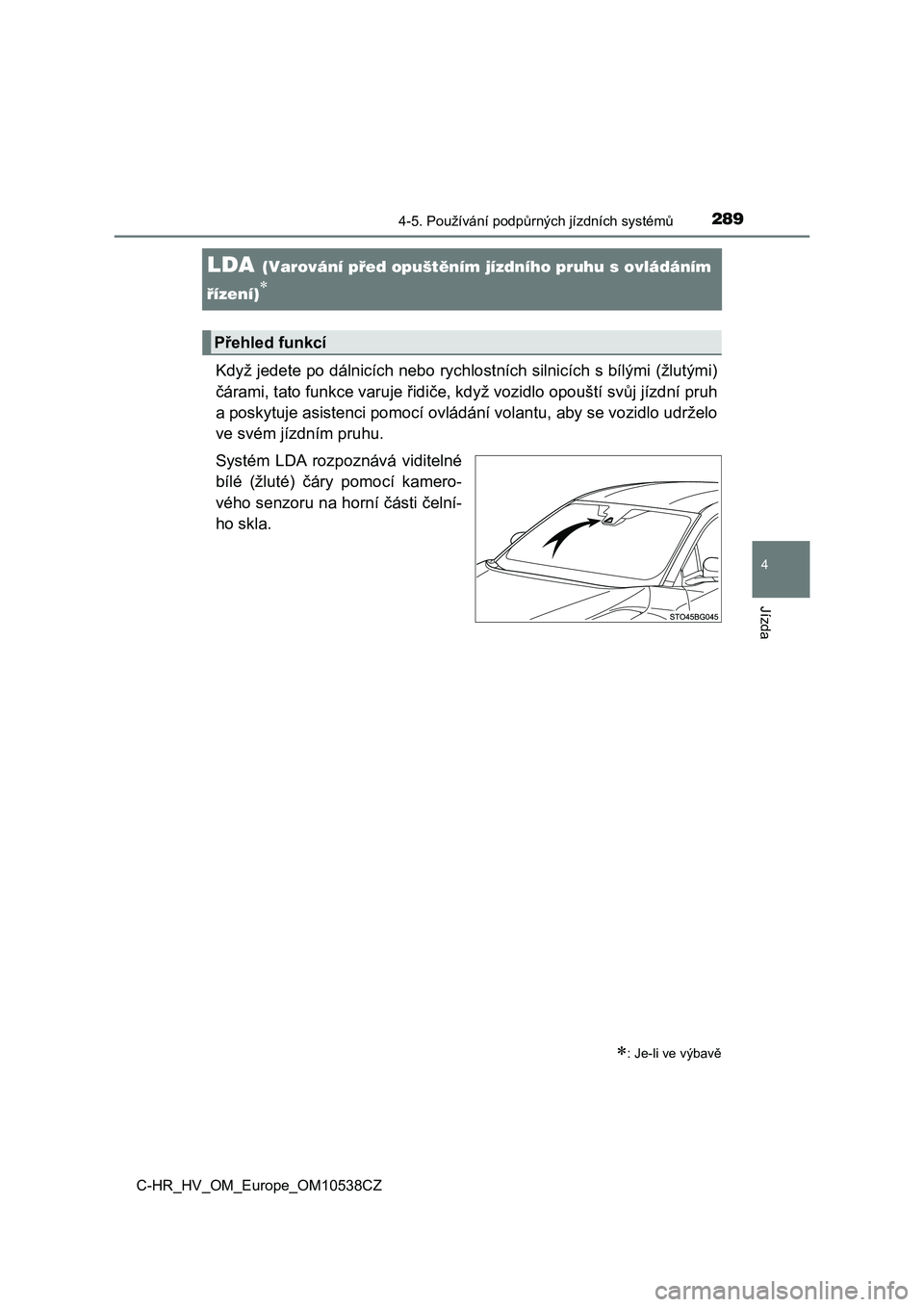

LDA (Varování před opuštěním jízdního pruhu s ovládáním
řízení)

Když jedete po dálnicích nebo rychlostních silnicích s bílými (žlutými)
čárami, tato funkce varuje řidiče, když vozidlo opouští svůj jízdní pruh
a poskytuje asistenci pomocí ovládání volantu, aby se vozidlo udrželo
ve svém jízdním pruhu.
Systém LDA rozpoznává viditelné
bílé (žluté) čáry pomocí kamero-
vého senzoru na horní části čelní-
ho skla.
: Je-li ve výbavě
Přehled funkcí

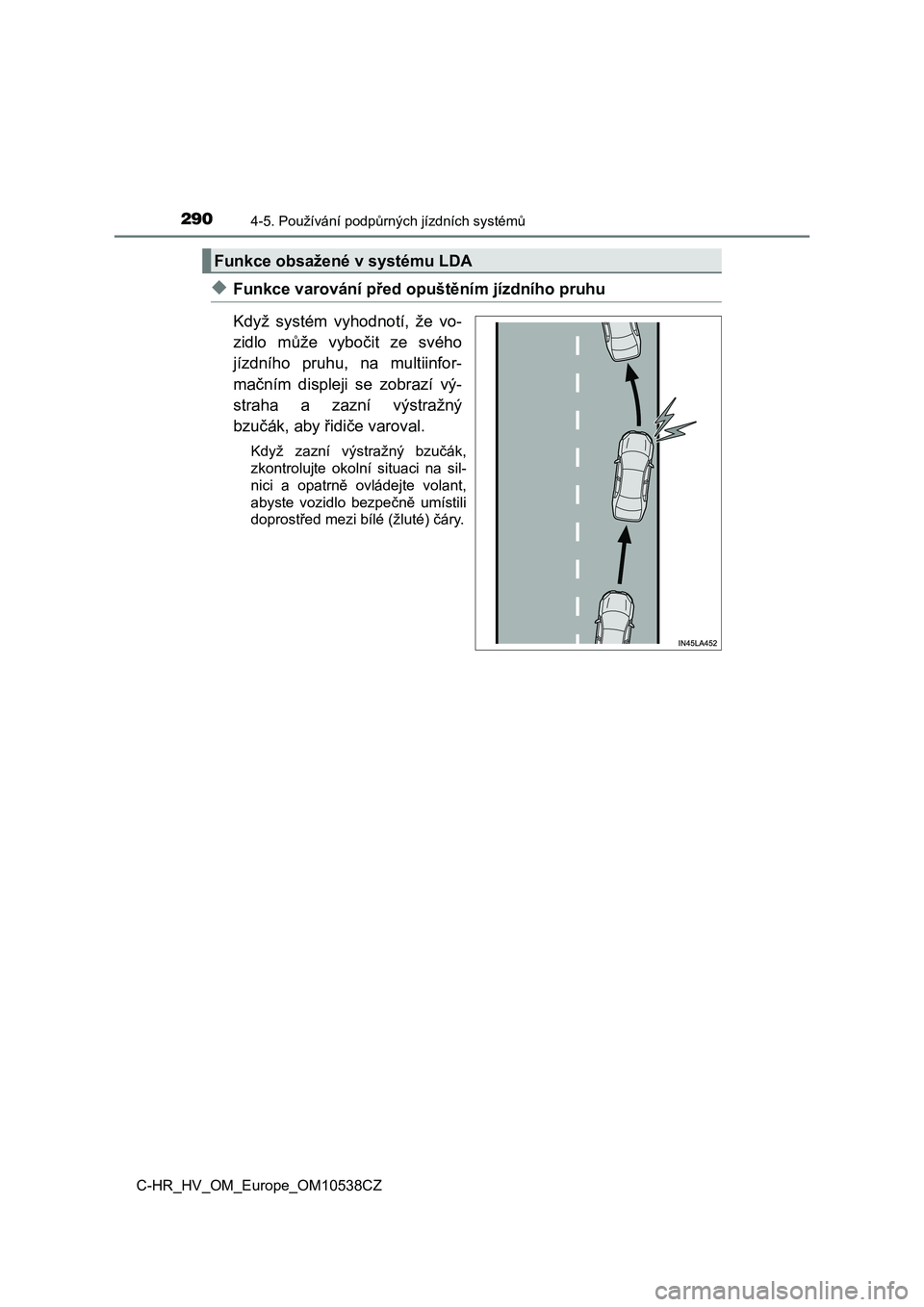

2904-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10538CZ
◆Funkce varování před opuštěním jízdního pruhu
Když systém vyhodnotí, že vo-
zidlo může vybočit ze svého
jízdního pruhu, na multiinfor-
mačním displeji se zobrazí vý-
straha a zazní výstražný
bzučák, aby řidiče varoval.
Když zazní výstražný bzučák,
zkontrolujte okolní situaci na sil-
nici a opatrně ovládejte volant,
abyste vozidlo bezpečně umístili
doprostřed mezi bílé (žluté) čáry.
Funkce obsažené v systému LDA
