TOYOTA C_HR HYBRID 2017 Návod na použití (in Czech)

2914-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10538CZ

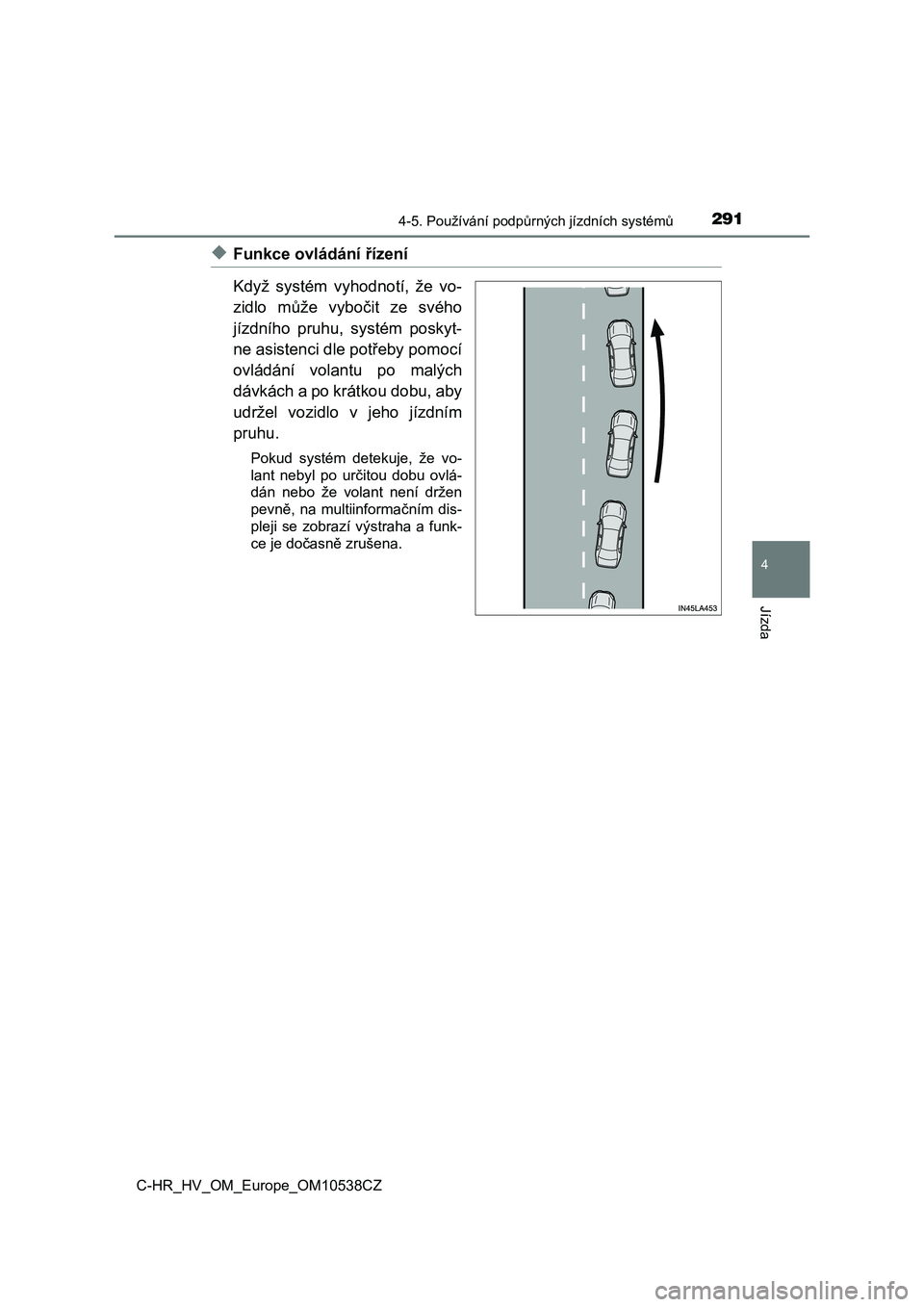

◆Funkce ovládání řízení
Když systém vyhodnotí, že vo-
zidlo může vybočit ze svého
jízdního pruhu, systém poskyt-
ne asistenci dle potřeby pomocí
ovládání volantu po malých
dávkách a po krátkou dobu, aby
udržel vozidlo v jeho jízdním
pruhu.
Pokud systém detekuje, že vo-
lant nebyl po určitou dobu ovlá-
dán nebo že volant není držen
pevně, na multiinformačním dis-
pleji se zobrazí výstraha a funk-
ce je dočasně zrušena.

2924-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10538CZ

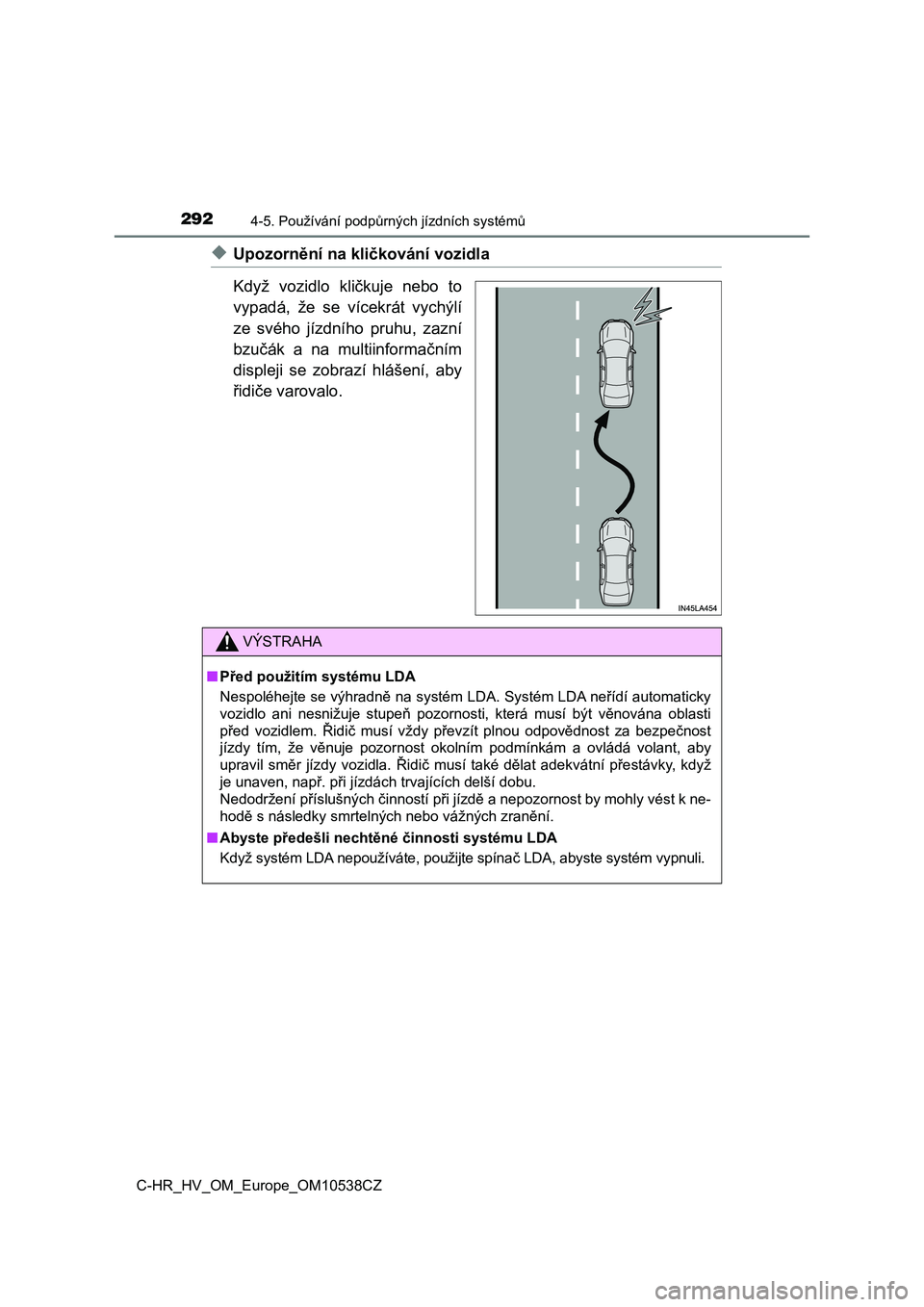

◆Upozornění na kličkování vozidla
Když vozidlo kličkuje nebo to
vypadá, že se vícekrát vychýlí
ze svého jízdního pruhu, zazní
bzučák a na multiinformačním
displeji se zobrazí hlášení, aby
řidiče varovalo.
VÝSTRAHA
■Před použitím systému LDA
Nespoléhejte se výhradně na systém LDA. Systém LDA neřídí automaticky
vozidlo ani nesnižuje stupeň pozornosti, která musí být věnována oblasti
před vozidlem. Řidič musí vždy převzít plnou odpovědnost za bezpečnost
jízdy tím, že věnuje pozornost okolním podmínkám a ovládá volant, aby
upravil směr jízdy vozidla. Řidič musí také dělat adekvátní přestávky, když
je unaven, např. při jízdách trvajících delší dobu.
Nedodržení příslušných činností při jízdě a nepozornost by mohly vést k ne-
hodě s následky smrtelných nebo vážných zranění.
■Abyste předešli nechtěné činnosti systému LDA
Když systém LDA nepoužíváte, použijte spínač LDA, abyste systém vypnuli.

2934-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10538CZ

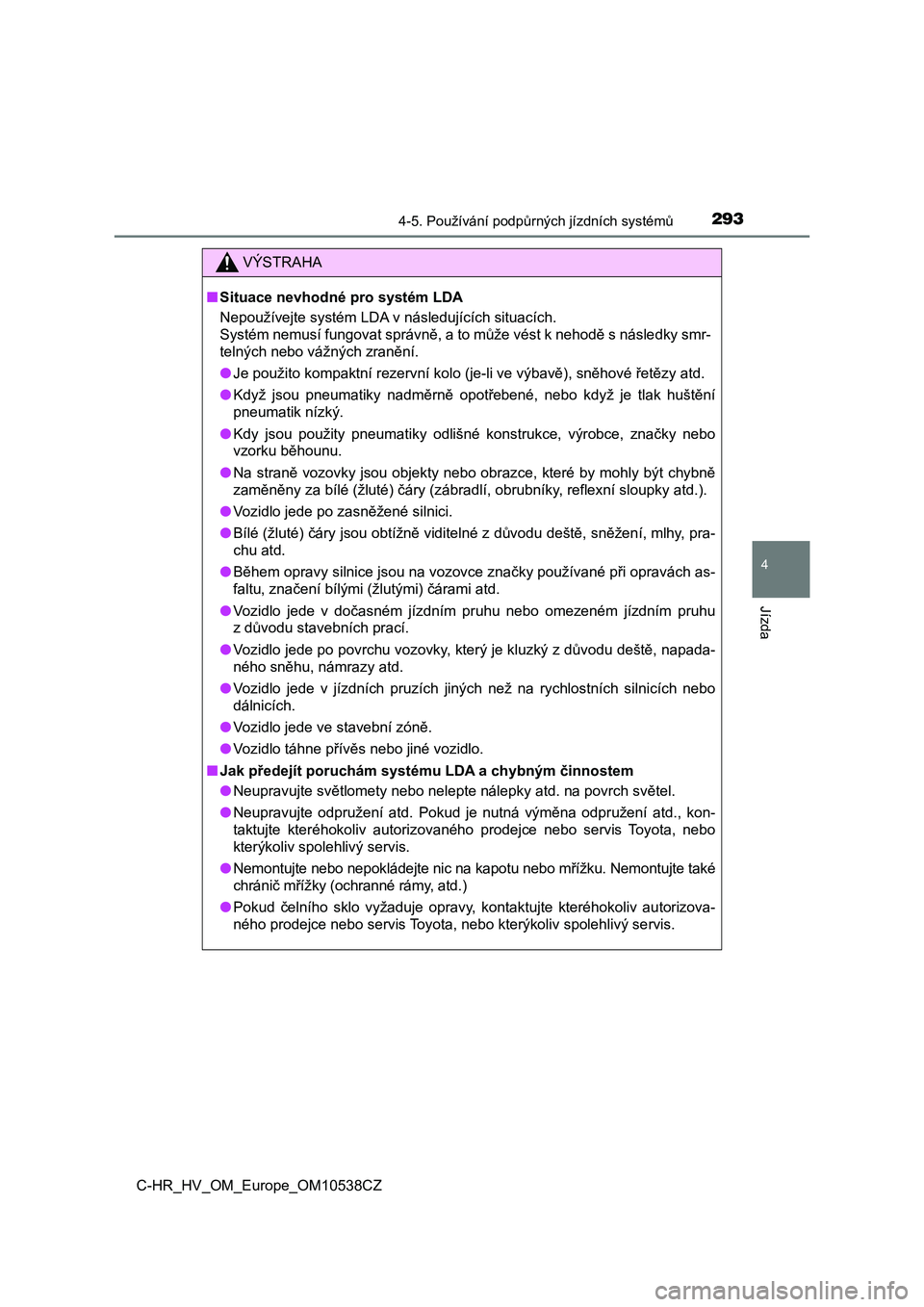

VÝSTRAHA
■Situace nevhodné pro systém LDA
Nepoužívejte systém LDA v následujících situacích.
Systém nemusí fungovat správně, a to může vést k nehodě s následky smr-
telných nebo vážných zranění.
●<002d0048000300530052005800e5004c005700520003004e0052005000530044004e005700510074000300550048005d004800550059005100740003004e0052004f00520003000b004d00480010004f004c0003005900480003005900ea00450044005901
0c000c000f000300560051010c004b0052005900700003011c[etězy atd.
●Když jsou pneumatiky nadměrně opotřebené, nebo když je tlak huštění
pneumatik nízký.
●Kdy jsou použity pneumatiky odlišné konstrukce, výrobce, značky nebo
vzorku běhounu.
●Na straně vozovky jsou objekty nebo obrazce, které by mohly být chybně
zaměněny za bílé (žluté) čáry (zábradlí, obrubníky, reflexní sloupky atd.).
●Vozidlo jede po zasněžené silnici.
●Bílé (žluté) čáry jsou obtížně viditelné z důvodu deště, sněžení, mlhy, pra-
chu atd.
●Během opravy silnice jsou na vozovce značky používané při opravách as-
faltu, značení bílými (žlutými) čárami atd.
●Vozidlo jede v dočasném jízdním pruhu nebo omezeném jízdním pruhu
z důvodu stavebních prací.
●Vozidlo jede po povrchu vozovky, který je kluzký z důvodu deště, napada-
ného sněhu, námrazy atd.
●Vozidlo jede v jízdních pruzích jiných než na rychlostních silnicích nebo
dálnicích.
●Vozidlo jede ve stavební zóně.
●Vozidlo táhne přívěs nebo jiné vozidlo.
■Jak předejít poruchám systému LDA a chybným činnostem
●Neupravujte světlomety nebo nelepte nálepky atd. na povrch světel.
●Neupravujte odpružení atd. Pokud je nutná výměna odpružení atd., kon-
taktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
●Nemontujte nebo nepokládejte nic na kapotu nebo mřížku. Nemontujte také
chránič mřížky (ochranné rámy, atd.)
●Pokud čelního sklo vyžaduje opravy, kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.

2944-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10538CZ

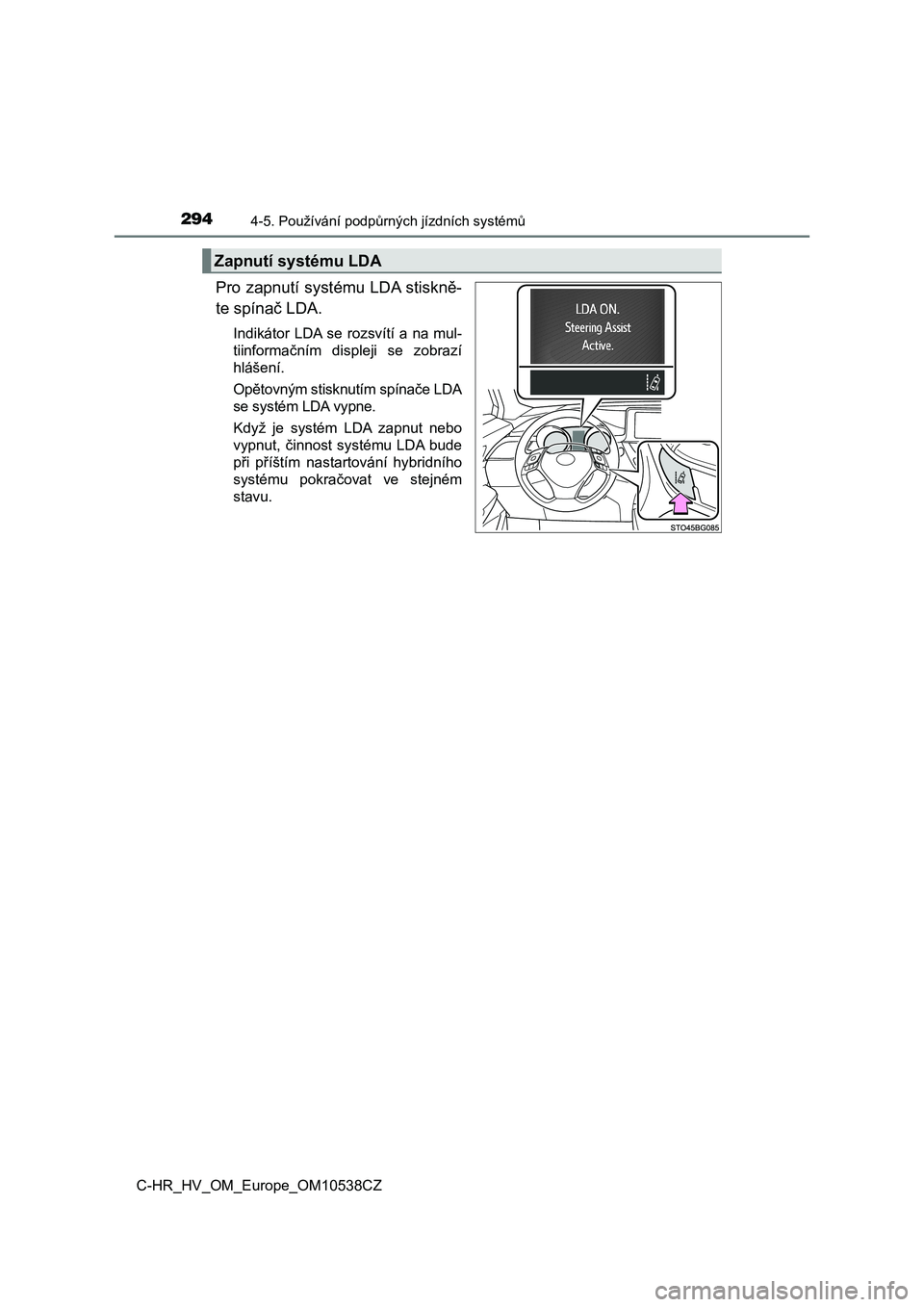

Pro zapnutí systému LDA stiskně-
te spínač LDA.
Indikátor LDA se rozsvítí a na mul-
tiinformačním displeji se zobrazí
hlášení.
Opětovným stisknutím spínače LDA
se systém LDA vypne.
Když je systém LDA zapnut nebo
vypnut, činnost systému LDA bude
při příštím nastartování hybridního
systému pokračovat ve stejném
stavu.
Zapnutí systému LDA

2954-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10538CZ

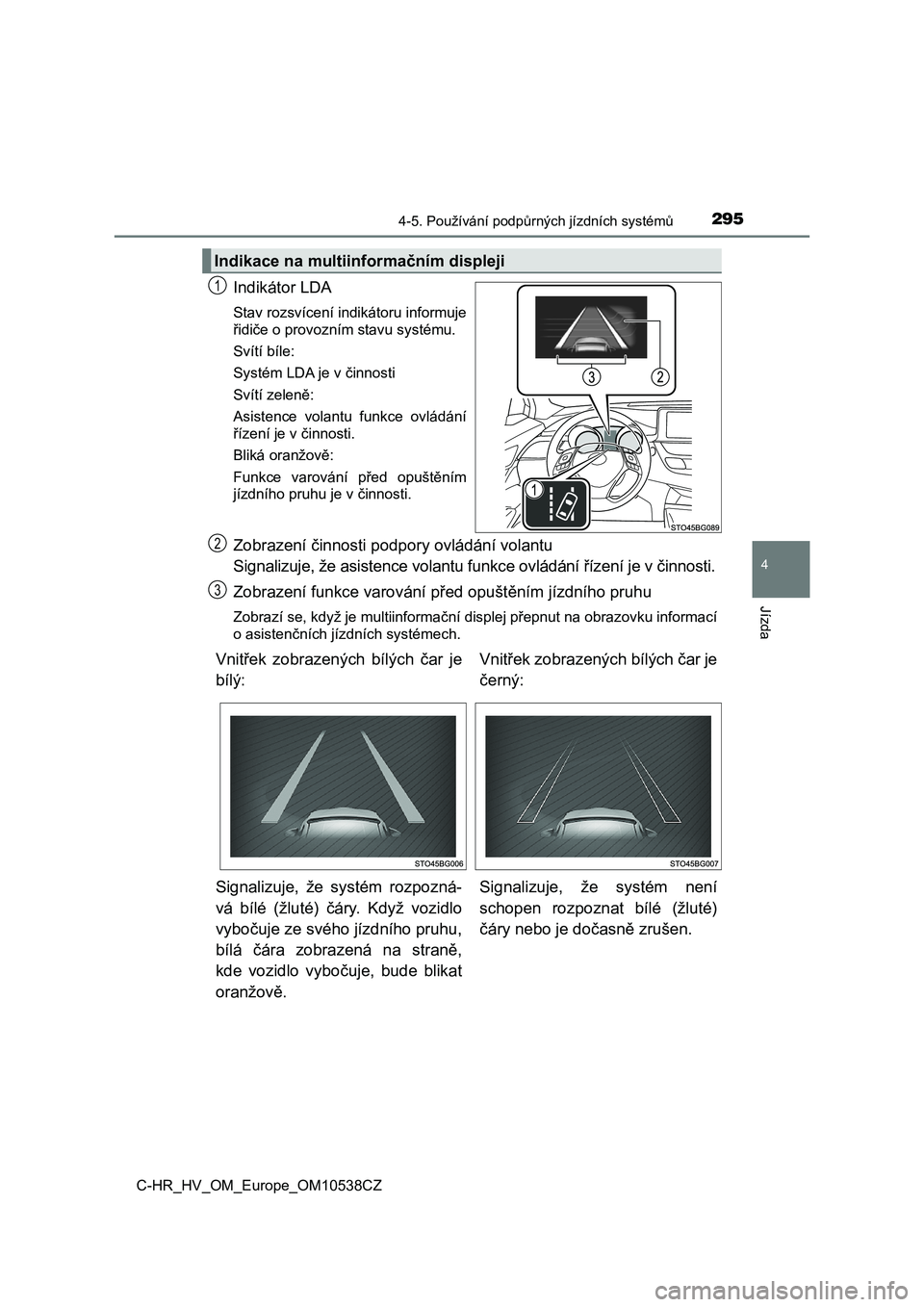

Indikátor LDA
Stav rozsvícení indikátoru informuje
řidiče o provozním stavu systému.
Svítí bíle:
Systém LDA je v činnosti
Svítí zeleně:
Asistence volantu funkce ovládání
řízení je v činnosti.
Bliká oranžově:
Funkce varování před opuštěním
jízdního pruhu je v činnosti.
Zobrazení činnosti p odpory ovládání volantu
Signalizuje, že asistence volantu funkce ovládání řízení je v č innosti.
Zobrazení funkce varování p řed opuštěním jízdního pruhu
Zobrazí se, když je multiinformační displej přepnut na obrazovku informací
o asistenčních jízdních systémech.
Indikace na multiinformačním displeji
1
2
3
Vnitřek zobrazených bílých čar je
bílý:
Vnitřek zobrazených bílých čar je
černý:
Signalizuje, že systém rozpozná-
vá bílé (žluté) čáry. Když vozidlo
vybočuje ze svého jízdního pruhu,
bílá čára zobrazená na straně,
kde vozidlo vybočuje, bude blikat
oranžově.
Signalizuje, že systém není
schopen rozpoznat bílé (žluté)
čáry nebo je dočasně zrušen.

2964-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10538CZ

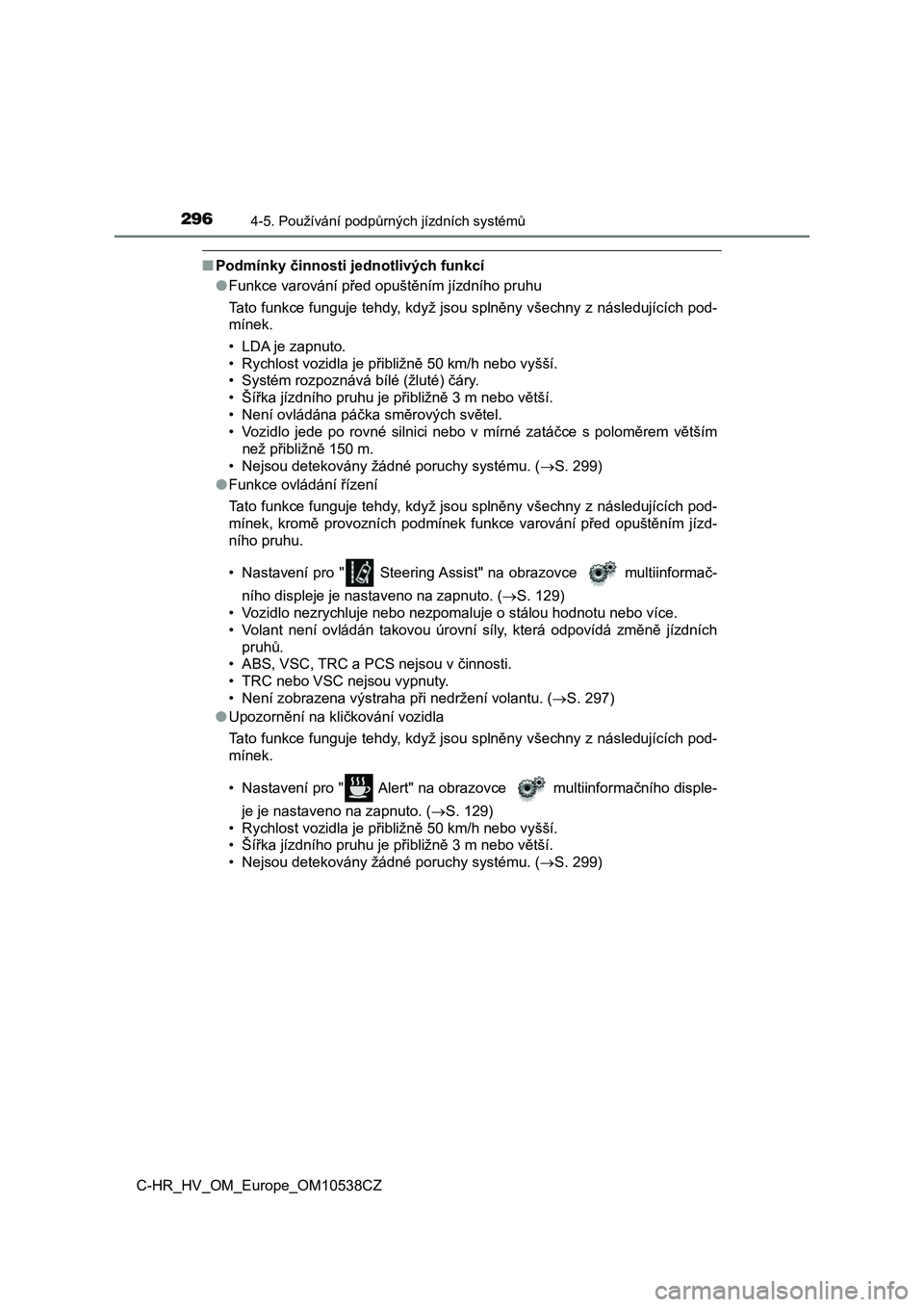

■Podmínky činnosti jednotlivých funkcí
● Funkce varování před opuštěním jízdního pruhu
Tato funkce funguje tehdy, když jsou splněny všechny z následuj ících pod-
mínek.
• LDA je zapnuto.
• Rychlost vozidla je přibližně 50 km/h nebo vyšší.
• Systém rozpoznává bílé (žluté) čáry.
• Šířka jízdního pruhu je přibližně 3 m nebo větší.
• Není ovládána páčka směrových světel.
• Vozidlo jede po rovné silnici nebo v mírné zatáčce s poloměrem větším
než přibližně 150 m.
• Nejsou detekovány žádné poruchy systému. ( S. 299)
● Funkce ovládání řízení
Tato funkce funguje tehdy, když jsou splněny všechny z následuj ících pod-
mínek, kromě provozních podmínek funkce varování před opuštěním jízd-
ního pruhu.
• Nastavení pro " Steering Assist" na obrazovce multiinformač-
ního displeje je nastaveno na zapnuto. ( S. 129)
• Vozidlo nezrychluje nebo nezpomaluje o stálou hodnotu nebo víc e.
• Volant není ovládán takovou úrovní síly, která odpovídá změně jízdních
pruhů.
• ABS, VSC, TRC a PCS nejsou v činnosti.
• TRC nebo VSC nejsou vypnuty.
• Není zobrazena výstraha při nedržení volantu. ( S. 297)
● Upozornění na kličkování vozidla
Tato funkce funguje tehdy, když jsou splněny všechny z následuj ících pod-
mínek.
• Nastavení pro " Alert" na obrazovce multiinformačního disple-
je je nastaveno na zapnuto. ( S. 129)
• Rychlost vozidla je přibližně 50 km/h nebo vyšší.
• Šířka jízdního pruhu je přibližně 3 m nebo větší.
• Nejsou detekovány žádné poruchy systému. ( S. 299)

2974-5. Používání podpůrných jízdních systémů
4
Jízda

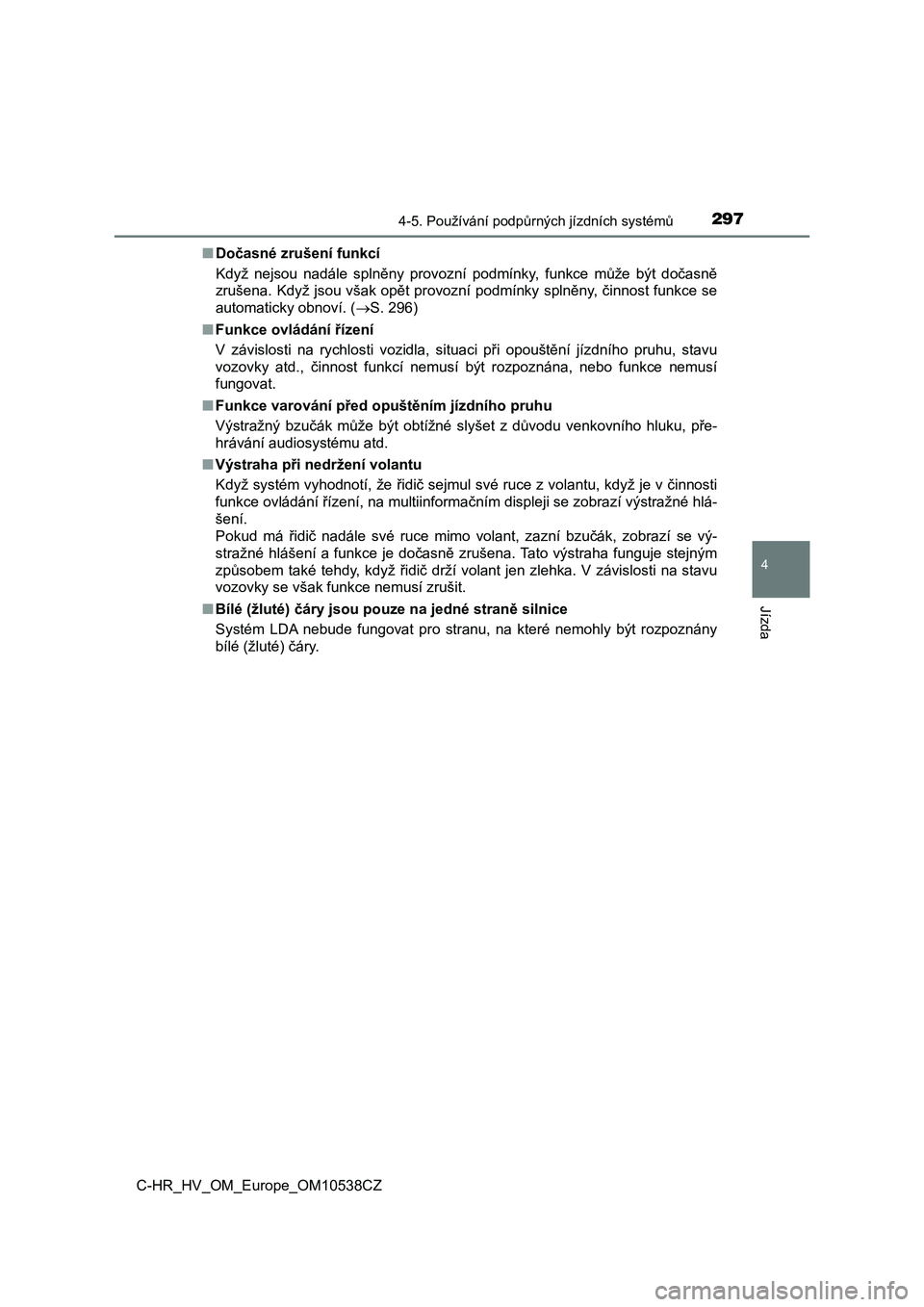

C-HR_HV_OM_Europe_OM10538CZ■Dočasné zrušení funkcí
Když nejsou nadále splněny provozní podmínky, funkce může být dočasně
zrušena. Když jsou však opět provozní podmínky splněny, činnost funkce se
automaticky obnoví. (S. 296)
■Funkce ovládání řízení
V závislosti na rychlosti vozidla, situaci při opouštění jízdního pruhu, stavu
vozovky atd., činnost funkcí nemusí být rozpoznána, nebo funkce nemusí
fungovat.
■Funkce varování před opuštěním jízdního pruhu
Výstražný bzučák může být obtížné slyšet z důvodu venkovního hluku, pře-
hrávání audiosystému atd.
■Výstraha při nedržení volantu
Když systém vyhodnotí, že řidič sejmul své ruce z volantu, když je v činnosti
funkce ovládání řízení, na multiinformačním displeji se zobrazí výstražné hlá-
šení.
Pokud má řidič nadále své ruce mimo volant, zazní bzučák, zobrazí se vý-
stražné hlášení a funkce je dočasně zrušena. Tato výstraha funguje stejným
způsobem také tehdy, když řidič drží volant jen zlehka. V závislosti na stavu
vozovky se však funkce nemusí zrušit.
■Bílé (žluté) čáry jsou pouze na jedné straně silnice
Systém LDA nebude fungovat pro stranu, na které nemohly být rozpoznány
bílé (žluté) čáry.

2984-5. Používání podpůrných jízdních systémů

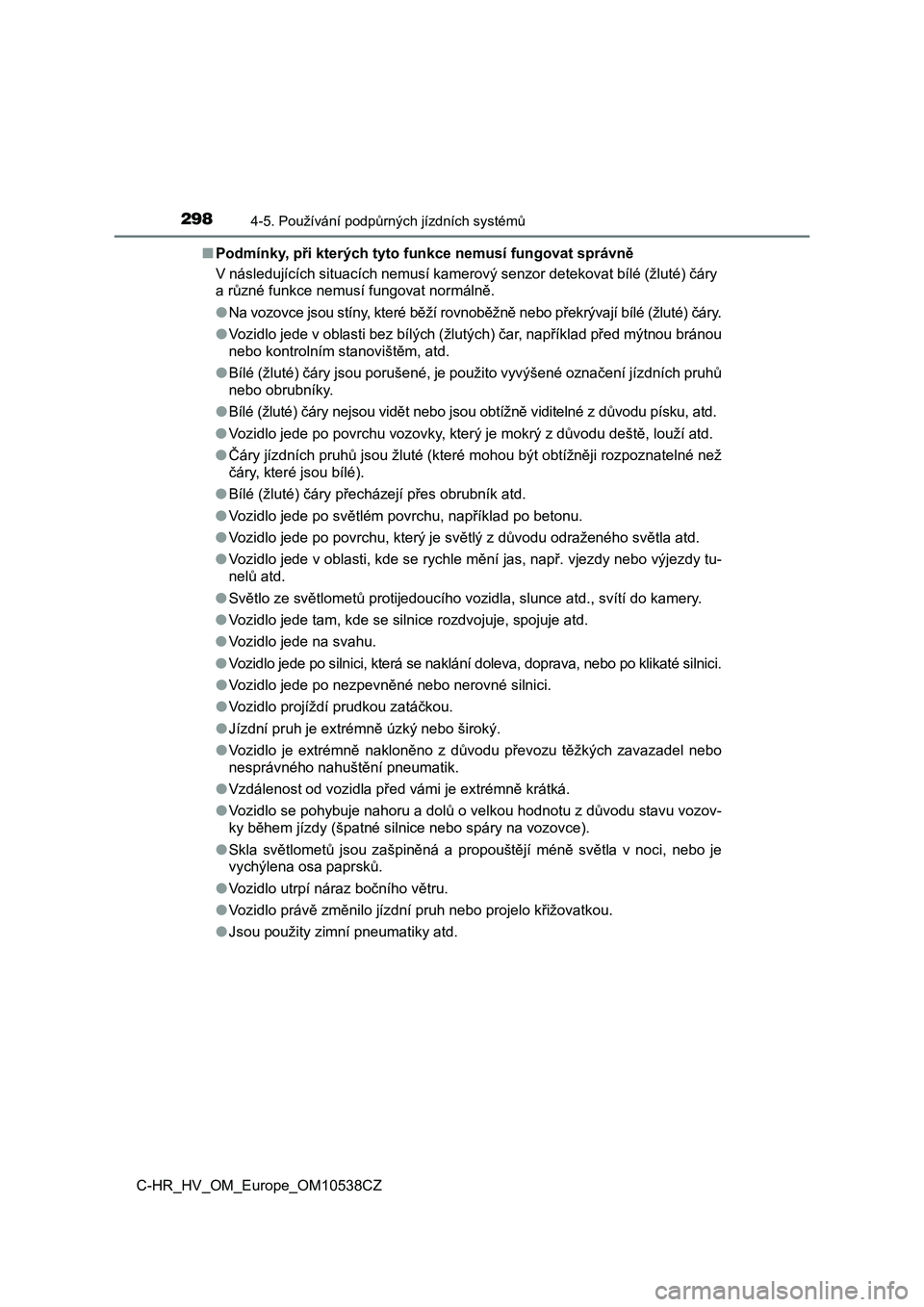

C-HR_HV_OM_Europe_OM10538CZ■Podmínky, při kterých tyto funkce nemusí fungovat správně
V následujících situacích nemusí kamerový senzor detekovat bílé (žluté) čáry
a různé funkce nemusí fungovat normálně.
●Na vozovce jsou stíny, které běží rovnoběžně nebo překrývají bílé (žluté) čáry.
●Vozidlo jede v oblasti bez bílých (žlutých) čar, například před mýtnou bránou
nebo kontrolním stanovištěm, atd.
●Bílé (žluté) čáry jsou porušené, je použito vyvýšené označení jízdních pruhů
nebo obrubníky.
●Bílé (žluté) čáry nejsou vidět nebo jsou obtížně viditelné z důvodu písku, atd.
●Vozidlo jede po povrchu vozovky, který je mokrý z důvodu deště, louží atd.
●Čáry jízdních pruhů jsou žluté (které mohou být obtížněji rozpoznatelné než
čáry, které jsou bílé).
●Bílé (žluté) čáry přecházejí přes obrubník atd.
●Vozidlo jede po světlém povrchu, například po betonu.
●Vozidlo jede po povrchu, který je světlý z důvodu odraženého světla atd.
●Vozidlo jede v oblasti, kde se rychle mění jas, např. vjezdy nebo výjezdy tu-
nelů atd.
●Světlo ze světlometů protijedoucího vozidla, slunce atd., svítí do kamery.
●Vozidlo jede tam, kde se silnice rozdvojuje, spojuje atd.
●Vozidlo jede na svahu.
●
Vozidlo jede po silnici, která se naklání doleva, doprava, nebo po klikaté silnici.
●Vozidlo jede po nezpevněné nebo nerovné silnici.
●Vozidlo projíždí prudkou zatáčkou.
●Jízdní pruh je extrémně úzký nebo široký.
●Vozidlo je extrémně nakloněno z důvodu převozu těžkých zavazadel nebo
nesprávného nahuštění pneumatik.
●Vzdálenost od vozidla před vámi je extrémně krátká.
●Vozidlo se pohybuje nahoru a dolů o velkou hodnotu z důvodu stavu vozov-
ky během jízdy (špatné silnice nebo spáry na vozovce).
●Skla světlometů jsou zašpiněná a propouštějí méně světla v noci, nebo je
vychýlena osa paprsků.
●Vozidlo utrpí náraz bočního větru.
●Vozidlo právě změnilo jízdní pruh nebo projelo křižovatkou.
●Jsou použity zimní pneumatiky atd.

2994-5. Používání podpůrných jízdních systémů
4
Jízda

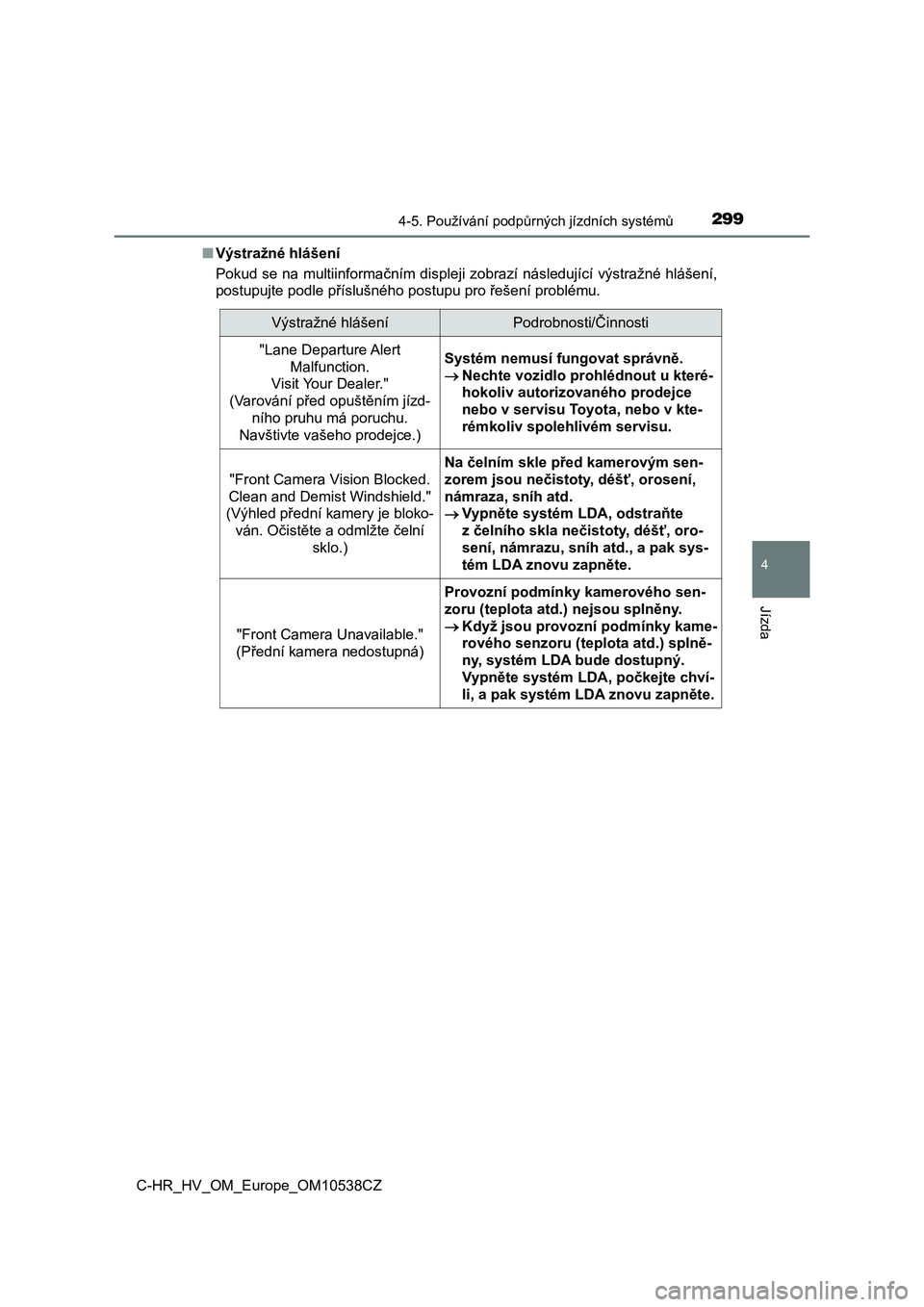

C-HR_HV_OM_Europe_OM10538CZ■Výstražné hlášení
Pokud se na multiinformačním displeji zobrazí následující výstražné hlášení,
postupujte podle příslušného postupu pro řešení problému.
Výstražné hlášeníPodrobnosti/Činnosti
"Lane Departure Alert
Malfunction.
Visit Your Dealer."
(Varování před opuštěním jízd-
ního pruhu má poruchu.
Navštivte vašeho prodejce.)Systém nemusí fungovat správně.
Nechte vozidlo prohlédnout u které-
hokoliv autorizovaného prodejce
nebo v servisu Toyota, nebo v kte-
rémkoliv spolehlivém servisu.
"Front Camera Vision Blocked.
Clean and Demist Windshield."
(Výhled přední kamery je bloko-
ván. Očistěte a odmlžte čelní
sklo.)
Na čelním skle před kamerovým sen-
zorem jsou nečistoty, déšť, orosení,
námraza, sníh atd.
Vypněte systém LDA, odstraňte
z čelního skla nečistoty, déšť, oro-
sení, námrazu, sníh atd., a pak sys-
tém LDA znovu zapněte.
"Front Camera Unavailable."
(Přední kamera nedostupná)
Provozní podmínky kamerového sen-
zoru (teplota atd.) nejsou splněny.
Když jsou provozní podmínky kame-
rového senzoru (teplota atd.) splně-
ny, systém LDA bude dostupný.
Vypněte systém LDA, počkejte chví-
li, a pak systém LDA znovu zapněte.

3004-5. Používání podpůrných jízdních systémů

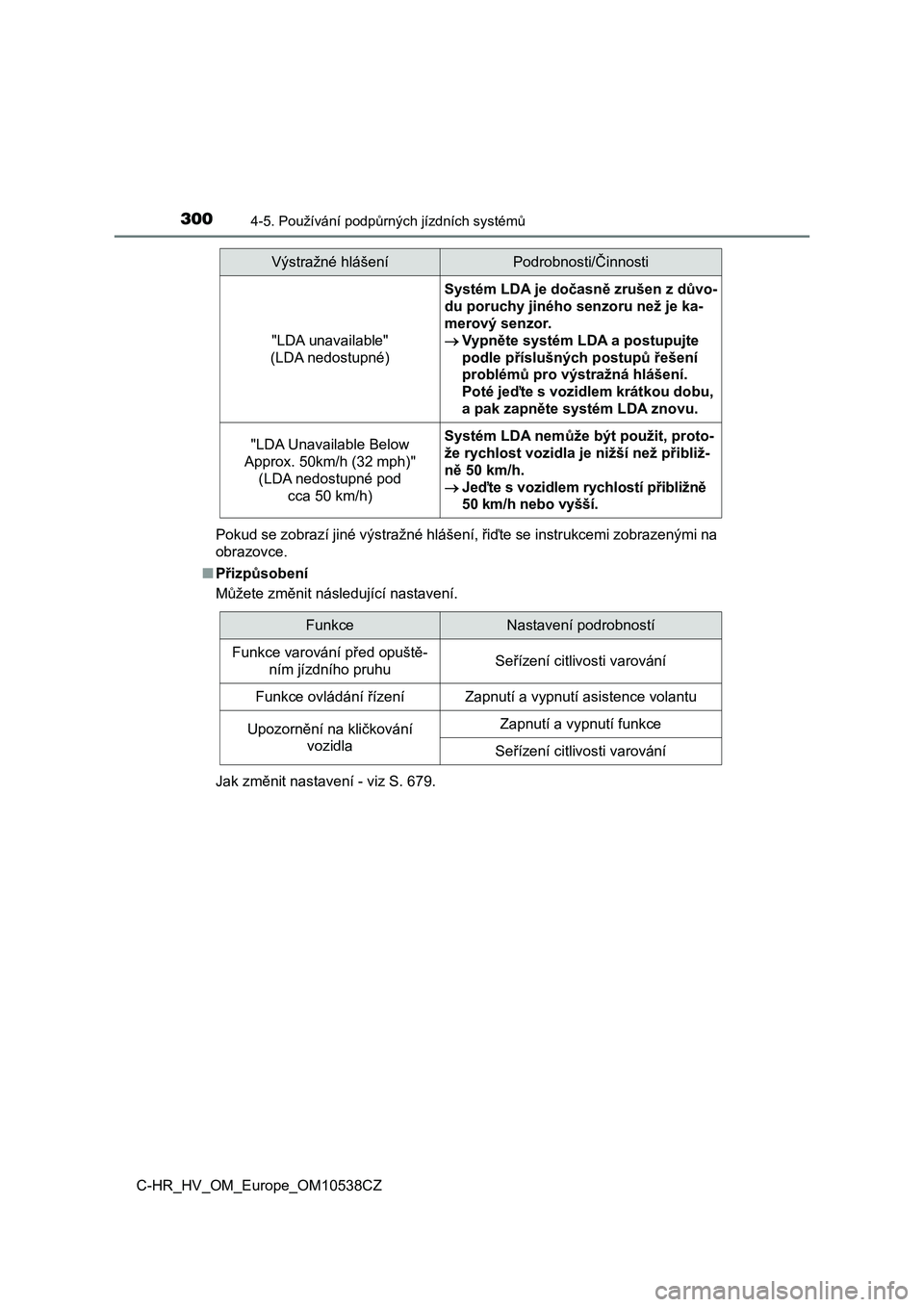

C-HR_HV_OM_Europe_OM10538CZPokud se zobrazí jiné výstražné hlášení, řiďte se instrukcemi zobrazenými na
obrazovce.
■Přizpůsobení
Můžete změnit následující nastavení.
Jak změnit nastavení - viz S. 679.
"LDA unavailable"
(LDA nedostupné)
Systém LDA je dočasně zrušen z důvo-
du poruchy jiného senzoru než je ka-
merový senzor.
Vypněte systém LDA a postupujte
podle příslušných postupů řešení
problémů pro výstražná hlášení.
Poté jeďte s vozidlem krátkou dobu,
a pak zapněte systém LDA znovu.
"LDA Unavailable Below
Approx. 50km/h (32 mph)"
(LDA nedostupné pod
cca 50 km/h)Systém LDA nemůže být použit, proto-
že rychlost vozidla je nižší než přibliž-
ně 50 km/h.
Jeďte s vozidlem rychlostí přibližně
50 km/h nebo vyšší.
Výstražné hlášeníPodrobnosti/Činnosti
FunkceNastavení podrobností
Funkce varování před opuště-
ním jízdního pruhuSeřízení citlivosti varování
Funkce ovládání řízeníZapnutí a vypnutí asistence volantu
Upozornění na kličkování
vozidlaZapnutí a vypnutí funkce
Seřízení citlivosti varování
