TOYOTA C_HR HYBRID 2018 Instructieboekje (in Dutch)

2404-1. Voordat u gaat rijden
C-HR_HV_OM_Europe_OM10576E

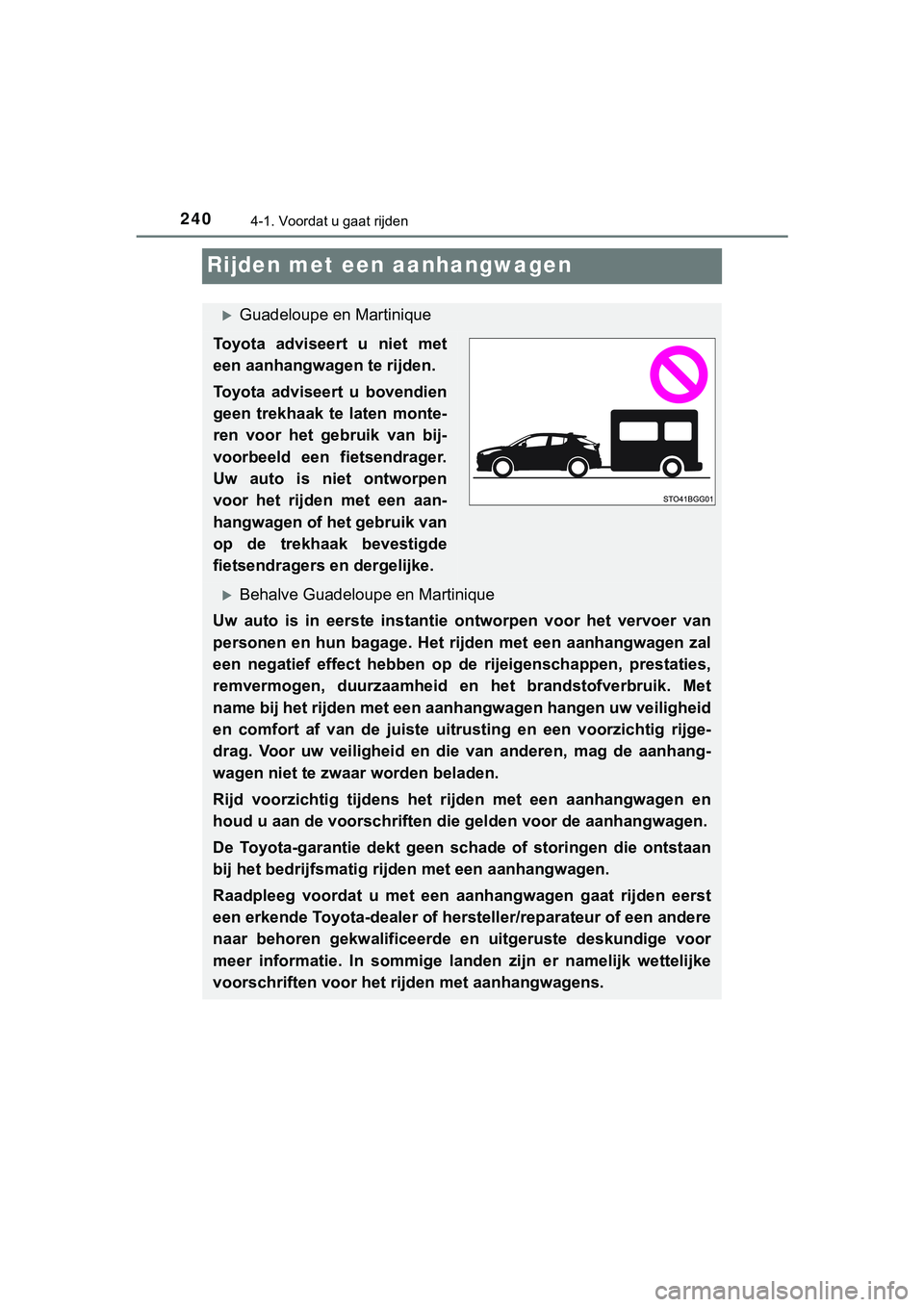

Rijden met een aanhangwagen
Guadeloupe en Martinique
Toyota adviseert u niet met
een aanhangwagen te rijden.
Toyota adviseert u bovendien
geen trekhaak te laten monte-
ren voor het gebruik van bij-
voorbeeld een fietsendrager.
Uw auto is niet ontworpen
voor het rijden met een aan-
hangwagen of het gebruik van
op de trekhaak bevestigde
fietsendragers en dergelijke.
Behalve Guadeloupe en Martinique
Uw auto is in eerste instantie ontworpen voor het vervoer van
personen en hun bagage. Het rijden met een aanhangwagen zal
een negatief effect hebben op de rijeigenschappen, prestaties,
remvermogen, duurzaamheid en het brandstofverbruik. Met
name bij het rijden met een aanhangwagen hangen uw veiligheid
en comfort af van de juiste uitrusting en een voorzichtig rijge -
drag. Voor uw veiligheid en die van anderen, mag de aanhang-
wagen niet te zwaar worden beladen.
Rijd voorzichtig tijdens het rijden met een aanhangwagen en
houd u aan de voorschriften die gelden voor de aanhangwagen.
De Toyota-garantie dekt geen sch ade of storingen die ontstaan
bij het bedrijfsmatig rij den met een aanhangwagen.
Raadpleeg voordat u met een aanhangwagen gaat rijden eerst
een erkende Toyota-dealer of hersteller/reparateur of een ander e
naar behoren gekwalificeerde en uitgeruste deskundige voor
meer informatie. In sommige lan den zijn er namelijk wettelijke
voorschriften voor het rijden met aanhangwagens.
C-HR_HV_OM_Europe_OM10576E.b ook Page 240 Thursday, March 15, 2018 4:01 PM

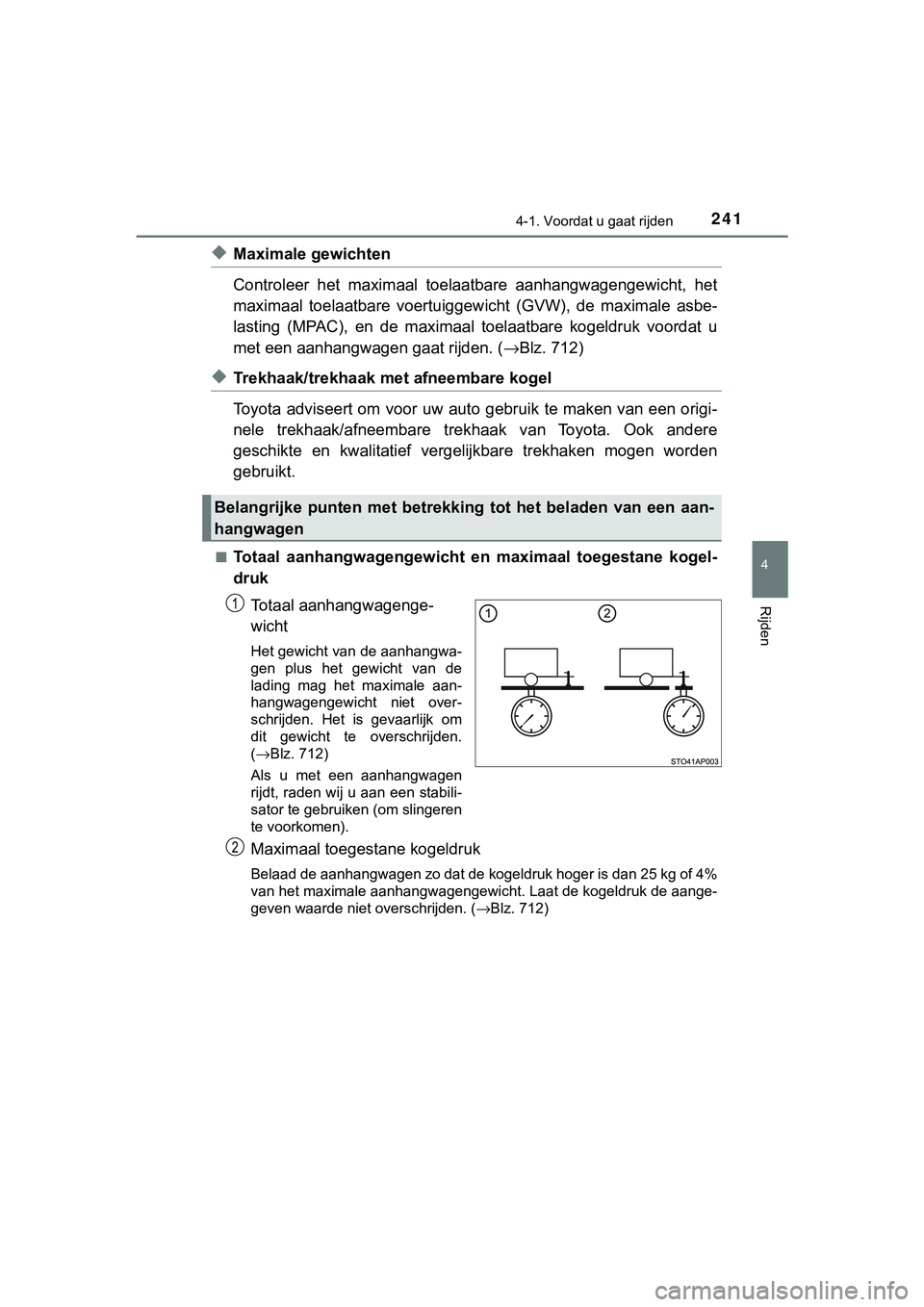

2414-1. Voordat u gaat rijden
4
Rijden
C-HR_HV_OM_Europe_OM10576E
◆Maximale gewichten
Controleer het maximaal toelaatbare aanhangwagengewicht, het
maximaal toelaatbare voertuiggewicht (GVW), de maximale asbe-
lasting (MPAC), en de maximaal toelaatbare kogeldruk voordat u
met een aanhangwagen gaat rijden. ( →Blz. 712)
◆Trekhaak/trekhaak met afneembare kogel
Toyota adviseert om voor uw auto gebruik te maken van een origi -
nele trekhaak/afneembare tre khaak van Toyota. Ook andere
geschikte en kwalitatief verge lijkbare trekhaken mogen worden
gebruikt.
■Totaal aanhangwagengewicht en maximaal toegestane kogel-
druk
Totaal aanhangwagenge-
wicht
Het gewicht van de aanhangwa-
gen plus het gewicht van de
lading mag het maximale aan-
hangwagengewicht niet over-
schrijden. Het is gevaarlijk om
dit gewicht te overschrijden.
(→Blz. 712)
Als u met een aanhangwagen
rijdt, raden wij u aan een stabili-
sator te gebruiken (om slingeren
te voorkomen).
Maximaal toegestane kogeldruk
Belaad de aanhangwagen zo dat de kogeldruk hoger is dan 25 kg of 4%
van het maximale aanhangwagengewicht. Laat de kogeldruk de aang e-
geven waarde niet overschrijden. ( →Blz. 712)
Belangrijke punten met betrekking tot het beladen van een aan-
hangwagen
C-HR_HV_OM_Europe_OM10576E.b ook Page 241 Thursday, March 15, 2018 4:01 PM

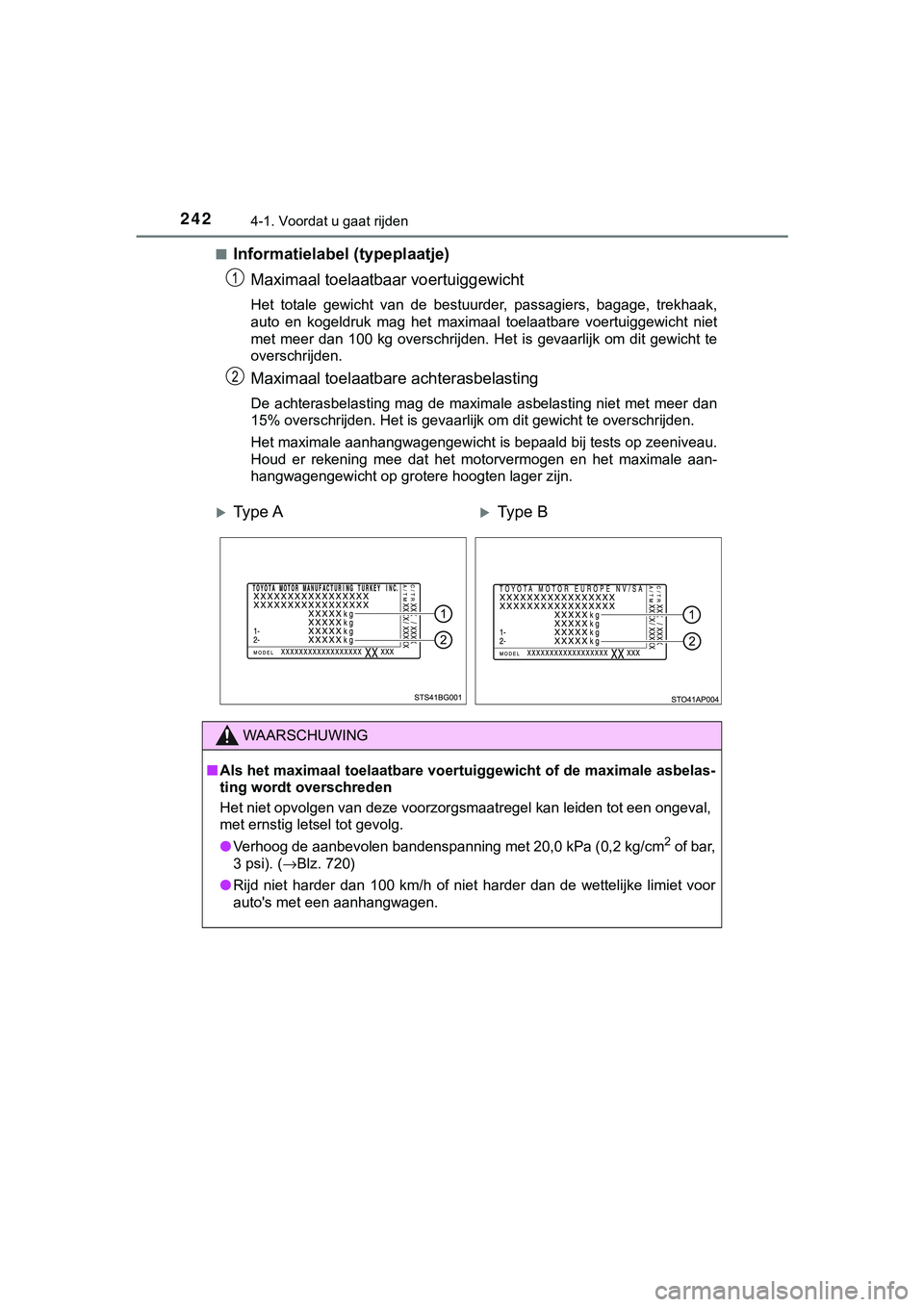

2424-1. Voordat u gaat rijden
C-HR_HV_OM_Europe_OM10576E■
Informatielabel (typeplaatje)
Maximaal toelaatbaar voertuiggewicht
Het totale gewicht van de bestuurder, passagiers, bagage, trekhaak,
auto en kogeldruk mag het maximaal toelaatbare voertuiggewicht niet
met meer dan 100 kg overschrijden. Het is gevaarlijk om dit gew icht te
overschrijden.
Maximaal toelaatbare achterasbelasting
De achterasbelasting mag de maximale asbelasting niet met meer dan
15% overschrijden. Het is gevaarlijk om dit gewicht te overschrijden.
Het maximale aanhangwagengewicht is bepaald bij tests op zeeniv eau.
Houd er rekening mee dat het motorvermogen en het maximale aan-
hangwagengewicht op grotere hoogten lager zijn.
Ty p e AType B
WAARSCHUWING
■ Als het maximaal toelaatbare voertuiggewicht of de maximale asbelas-
ting wordt overschreden
Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot ee n ongeval,
met ernstig letsel tot gevolg.
● Verhoog de aanbevolen bandenspanning met 20,0 kPa (0,2 kg/cm
2 of bar,
3 psi). ( →Blz. 720)
● Rijd niet harder dan 100 km/h of niet harder dan de wettelijke limiet voor
auto's met een aanhangwagen.
C-HR_HV_OM_Europe_OM10576E.b ook Page 242 Thursday, March 15, 2018 4:01 PM

2434-1. Voordat u gaat rijden
4
Rijden
C-HR_HV_OM_Europe_OM10576E

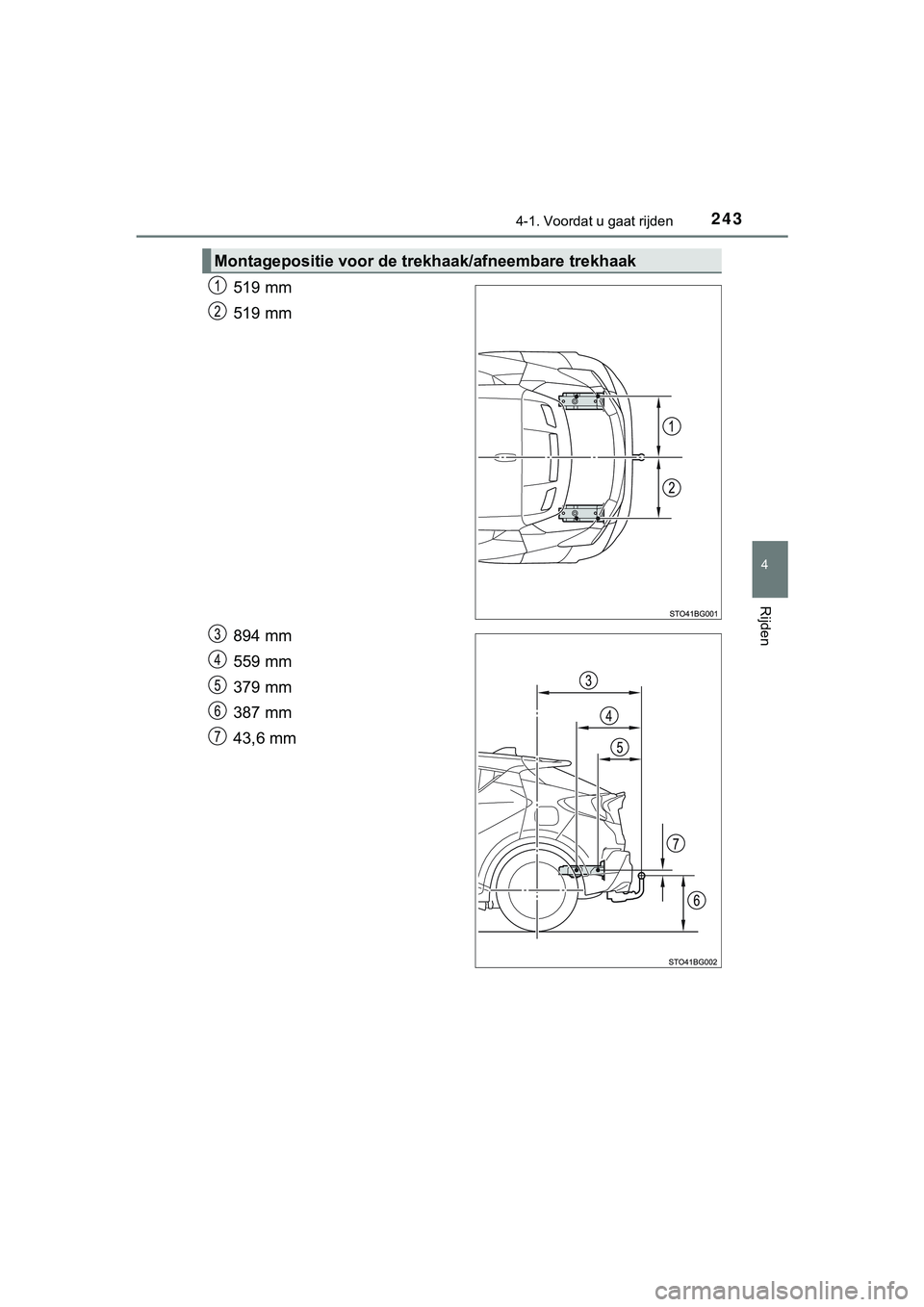

519 mm
519 mm
894 mm
559 mm
379 mm
387 mm
43,6 mm
Montagepositie voor de trekhaak/afneembare trekhaak
C-HR_HV_OM_Europe_OM10576E.book Page 243 Thursday, March 15, 2018 4:01 PM

2444-1. Voordat u gaat rijden
C-HR_HV_OM_Europe_OM10576E

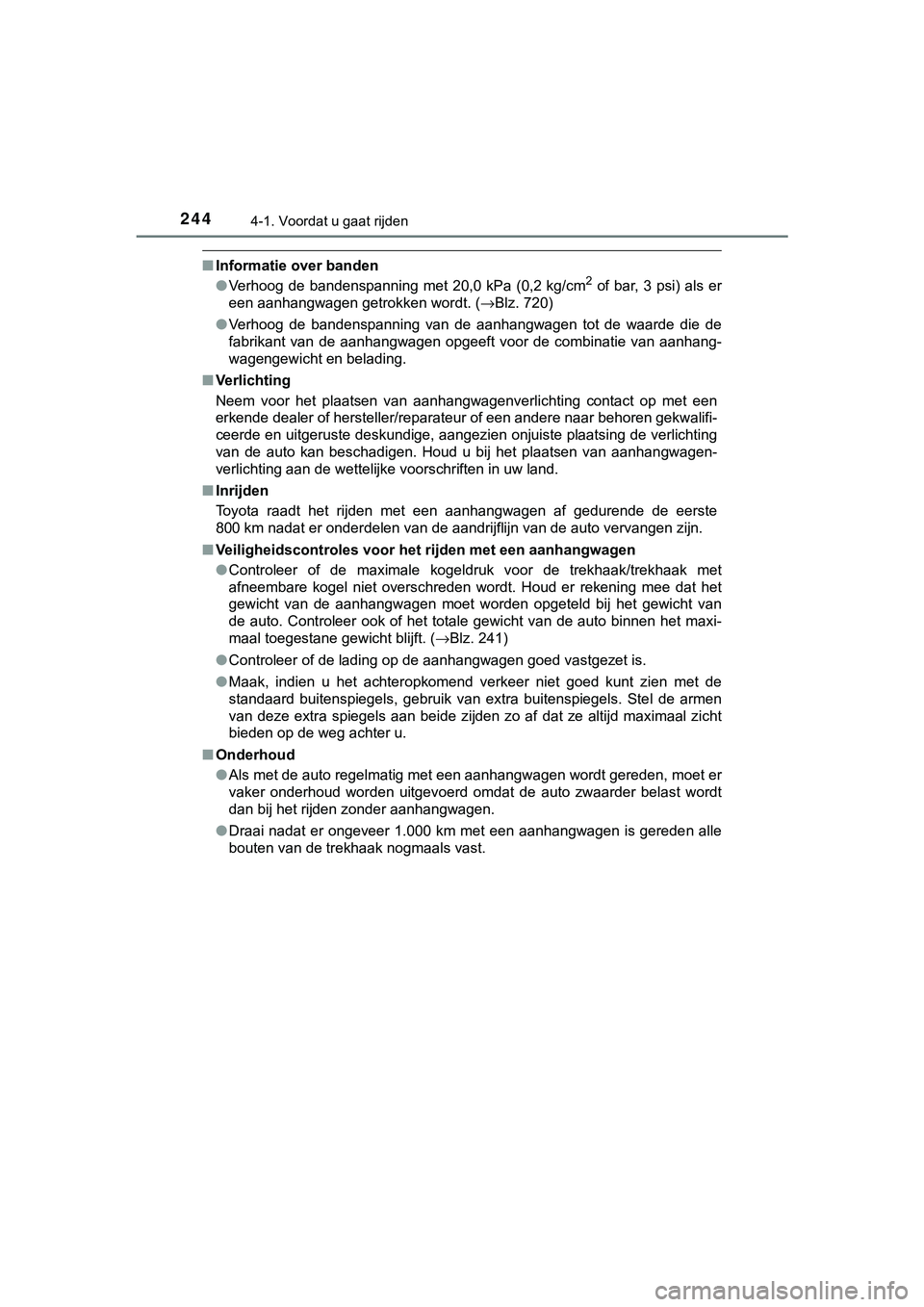

■Informatie over banden
●Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) als er
een aanhangwagen getrokken wordt. ( →Blz. 720)
● Verhoog de bandenspanning van de aanhangwagen tot de waarde die de
fabrikant van de aanhangwagen opgeeft voor de combinatie van aa nhang-
wagengewicht en belading.
■ Verlichting
Neem voor het plaatsen van aanhangwagenverlichting contact op met een
erkende dealer of hersteller/reparateur of een andere naar beho ren gekwalifi-
ceerde en uitgeruste deskundige, aangezien onjuiste plaatsing d e verlichting
van de auto kan beschadigen. Houd u bij het plaatsen van aanhan gwagen-
verlichting aan de wettelijke voorschriften in uw land.
■ Inrijden
Toyota raadt het rijden met een aanhangwagen af gedurende de ee rste
800 km nadat er onderdelen van de aandrijflijn van de auto verva ngen zijn.
■ Veiligheidscontroles voor het rijden met een aanhangwagen
●Controleer of de maximale kogeldruk voor de trekhaak/trekhaak m et
afneembare kogel niet overschreden wordt. Houd er rekening mee dat het
gewicht van de aanhangwagen moet worden opgeteld bij het gewich t van
de auto. Controleer ook of het totale gewicht van de auto binne n het maxi-
maal toegestane gewicht blijft. ( →Blz. 241)
● Controleer of de lading op de aanhangwagen goed vastgezet is.
● Maak, indien u het achteropkomend verkeer niet goed kunt zien met de
standaard buitenspiegels, gebruik van extra buitenspiegels. Ste l de armen
van deze extra spiegels aan beide zijden zo af dat ze altijd ma ximaal zicht
bieden op de weg achter u.
■ Onderhoud
●Als met de auto regelmatig met een aanhangwagen wordt gereden, moet er
vaker onderhoud worden uitgevoerd omdat de auto zwaarder belast wordt
dan bij het rijden zonder aanhangwagen.
● Draai nadat er ongeveer 1.000 km met een aanhangwagen is gerede n alle
bouten van de trekhaak nogmaals vast.
C-HR_HV_OM_Europe_OM10576E.b ook Page 244 Thursday, March 15, 2018 4:01 PM

2454-1. Voordat u gaat rijden
4
Rijden
C-HR_HV_OM_Europe_OM10576E

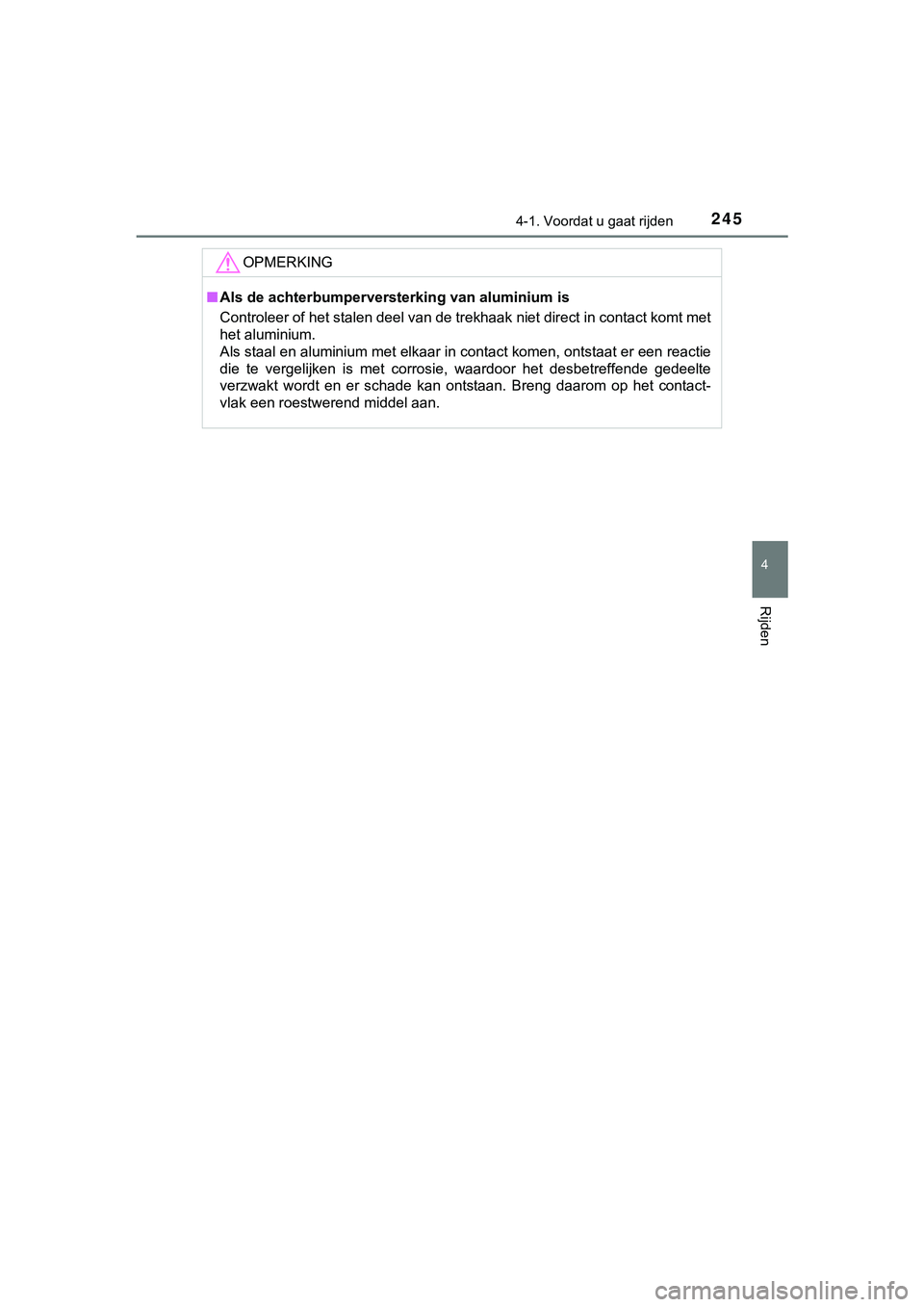

OPMERKING
■Als de achterbumperversterking van aluminium is
Controleer of het stalen deel van de trekhaak niet direct in contact komt met
het aluminium.
Als staal en aluminium met elkaar in contact komen, ontstaat er een reactie
die te vergelijken is met corrosie, waardoor het desbetreffende gedeelte
verzwakt wordt en er schade kan ontstaan. Breng daarom op het contact-
vlak een roestwerend middel aan.
C-HR_HV_OM_Europe_OM10576E.b ook Page 245 Thursday, March 15, 2018 4:01 PM

2464-1. Voordat u gaat rijden
C-HR_HV_OM_Europe_OM10576E

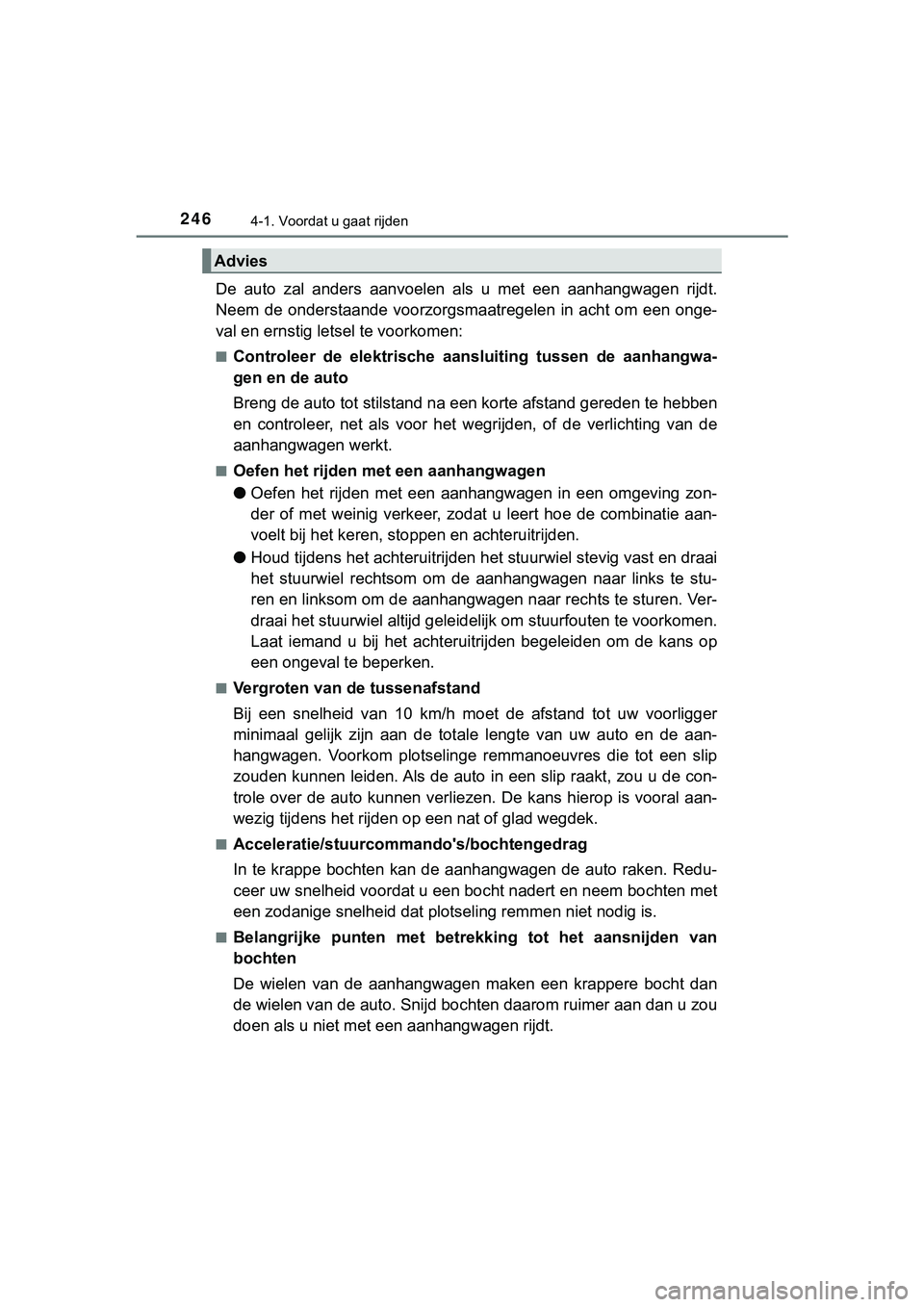

De auto zal anders aanvoelen als u met een aanhangwagen rijdt.
Neem de onderstaande voorzorgsmaatregelen in acht om een onge-
val en ernstig letsel te voorkomen:
■Controleer de elektrische aansluiting tussen de aanhangwa-
gen en de auto
Breng de auto tot stilstand na een korte afstand gereden te heb ben
en controleer, net als voor het w egrijden, of de verlichting van de
aanhangwagen werkt.
■Oefen het rijden met een aanhangwagen
● Oefen het rijden met een aanhangwagen in een omgeving zon-
der of met weinig verkeer, zodat u leert hoe de combinatie aan-
voelt bij het keren, st oppen en achteruitrijden.
● Houd tijdens het achteruitrijden het stuurwiel stevig vast en d raai
het stuurwiel rechtsom om de aanhangwagen naar links te stu-
ren en linksom om de aanhangwagen naar rechts te sturen. Ver-
draai het stuurwiel altijd gele idelijk om stuurfouten te voorko men.
Laat iemand u bij het achteruitrijden begeleiden om de kans op
een ongeval te beperken.
■Vergroten van de tussenafstand
Bij een snelheid van 10 km/h moet de afstand tot uw voorligger
minimaal gelijk zijn aan de tota le lengte van uw auto en de aan -
hangwagen. Voorkom plotselinge remmanoeuvres die tot een slip
zouden kunnen leiden. Als de auto in een slip raakt, zou u de c on-
trole over de auto kunnen verliezen. De kans hierop is vooral a an-
wezig tijdens het rijden op een nat of glad wegdek.
■Acceleratie/stuurcomm ando's/bochtengedrag
In te krappe bochten kan de aanhangwagen de auto raken. Redu-
ceer uw snelheid voordat u een bocht nadert en neem bochten met
een zodanige snelheid dat plots eling remmen niet nodig is.
■Belangrijke punten met betrekking tot het aansnijden van
bochten
De wielen van de aanhangwagen maken een krappere bocht dan
de wielen van de auto. Snijd boc hten daarom ruimer aan dan u zo u
doen als u niet met een aanhangwagen rijdt.
Advies
C-HR_HV_OM_Europe_OM10576E.b ook Page 246 Thursday, March 15, 2018 4:01 PM

2474-1. Voordat u gaat rijden
4
Rijden
C-HR_HV_OM_Europe_OM10576E■

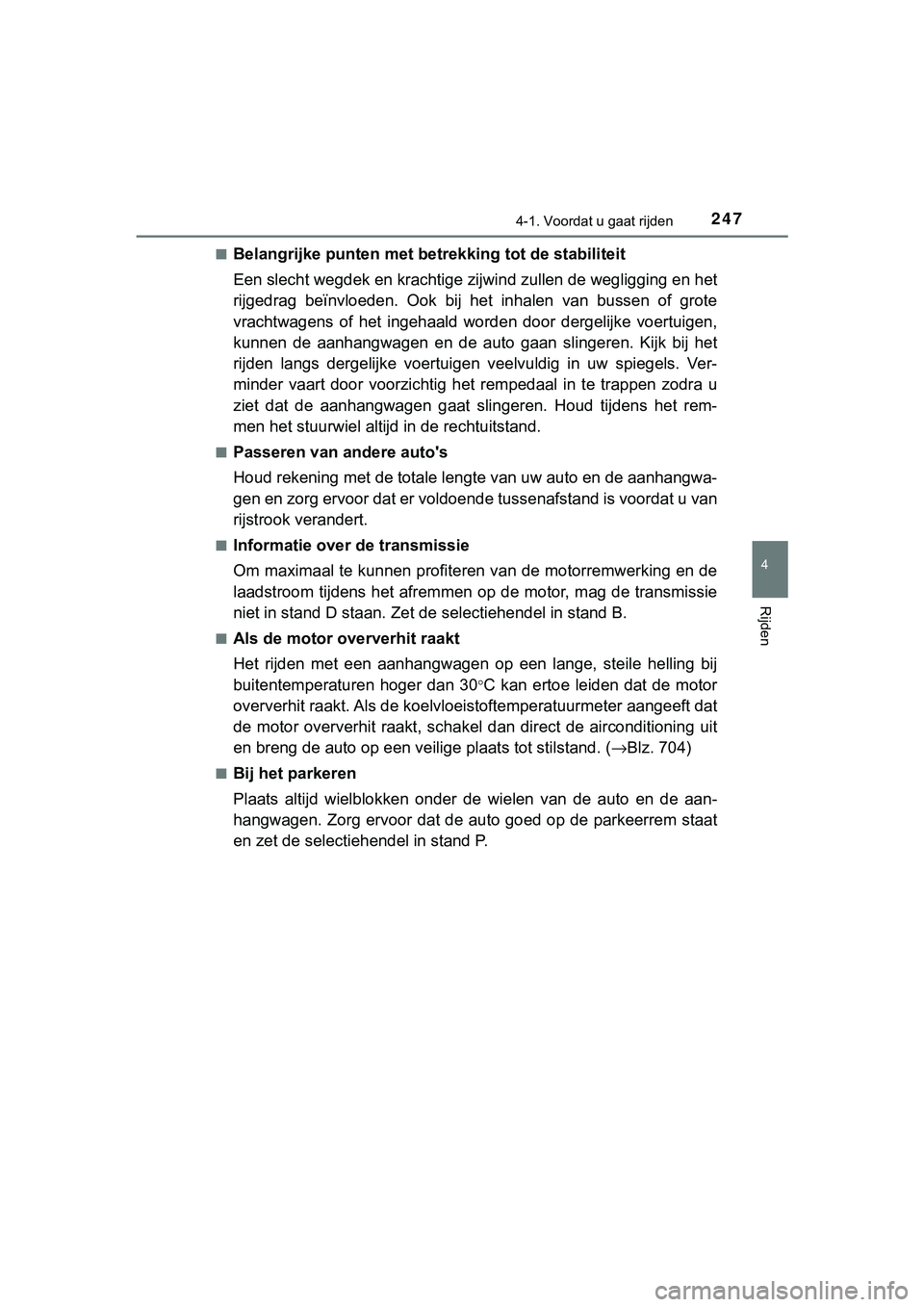

Belangrijke punten met betre
kking tot de stabiliteit
Een slecht wegdek en kr achtige zijwind zullen de wegligging en het
rijgedrag beïnvloeden. Ook bij het inhalen van bussen of grote
vrachtwagens of het ingehaald word en door dergelijke voertuigen,
kunnen de aanhangwagen en de auto gaan slingeren. Kijk bij het
rijden langs dergelijke voertuigen veelvuldig in uw spiegels. V er-
minder vaart door voorzichtig het rempedaal in te trappen zodra u
ziet dat de aanhangwagen gaat sli ngeren. Houd tijdens het rem-
men het stuurwiel altijd in de rechtuitstand.
■Passeren van andere auto's
Houd rekening met de totale lengte van uw auto en de aanhangwa-
gen en zorg ervoor dat er voldoend e tussenafstand is voordat u van
rijstrook verandert.
■Informatie over de transmissie
Om maximaal te kunnen profiteren van de motorremwerking en de
laadstroom tijdens het afremmen op de motor, mag de transmissie
niet in stand D staan. Zet de selectiehendel in stand B.
■Als de motor oververhit raakt
Het rijden met een aanhangwagen op een lange, steile helling bi j
buitentemperaturen hoger dan 30
°C kan ertoe leiden dat de motor
oververhit raakt. Als de koelvl oeistoftemperatuurmeter aangeeft dat
de motor oververhit raakt, schak el dan direct de airconditioning uit
en breng de auto op een veili ge plaats tot stilstand. (→Blz. 704)
■Bij het parkeren
Plaats altijd wielblokken onder de wielen van de auto en de aan -
hangwagen. Zorg ervoor dat de auto goed op de parkeerrem staat
en zet de select iehendel in stand P.
C-HR_HV_OM_Europe_OM10576E.b ook Page 247 Thursday, March 15, 2018 4:01 PM

2484-1. Voordat u gaat rijden
C-HR_HV_OM_Europe_OM10576E

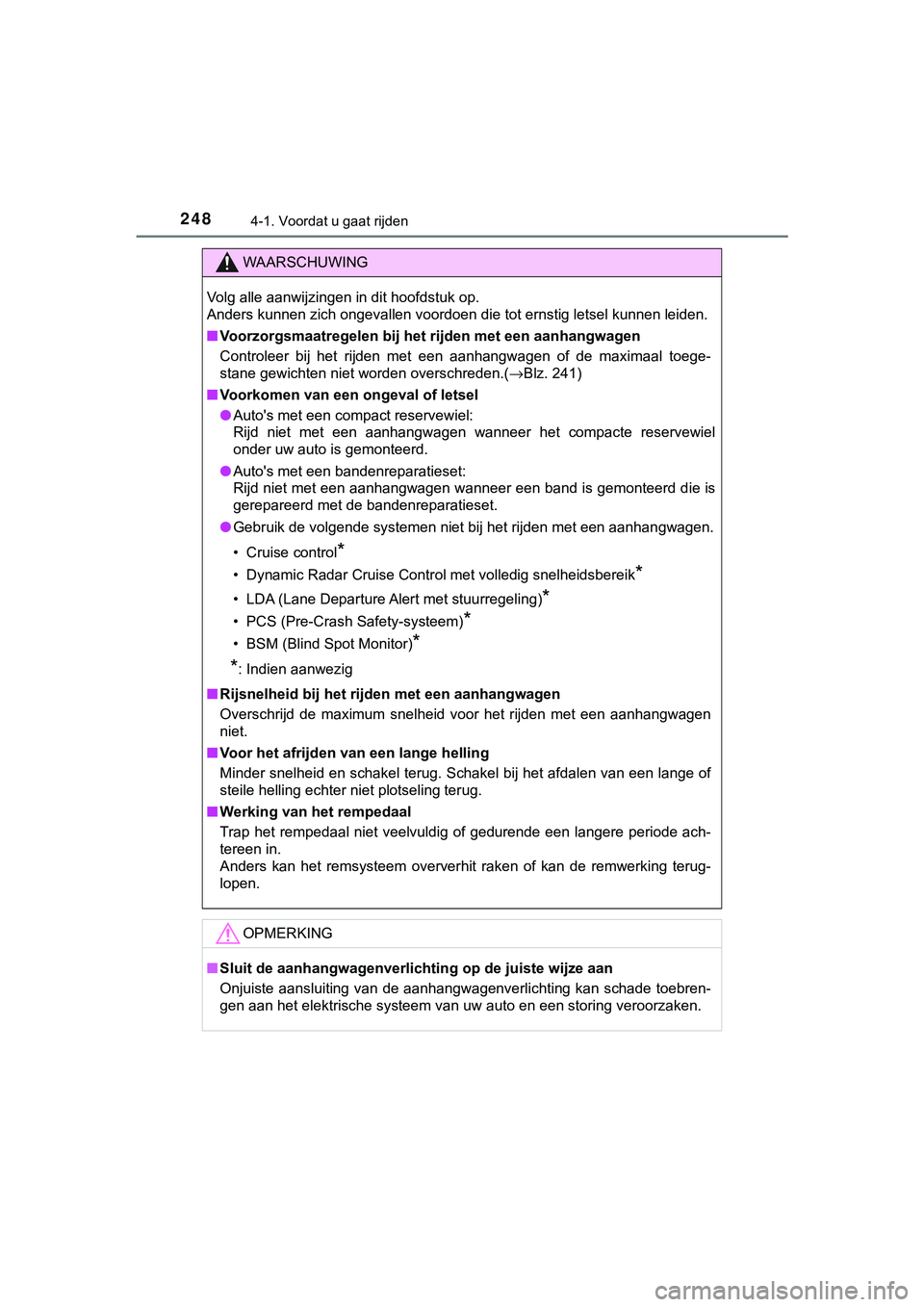

WAARSCHUWING
Volg alle aanwijzingen in dit hoofdstuk op.
Anders kunnen zich ongevallen voordoen die tot ernstig letsel kunnen leiden.
■ Voorzorgsmaatregelen bij het rijden met een aanhangwagen
Controleer bij het rijden met een aanhangwagen of de maximaal t oege-
stane gewichten niet worden overschreden.( →Blz. 241)
■ Voorkomen van een ongeval of letsel
● Auto's met een compact reservewiel:
Rijd niet met een aanhangwagen wanneer het compacte reservewiel
onder uw auto is gemonteerd.
● Auto's met een bandenreparatieset:
Rijd niet met een aanhangwagen wanneer een band is gemonteerd d ie is
gerepareerd met de bandenreparatieset.
● Gebruik de volgende systemen niet bij het rijden met een aanhan gwagen.
• Cruise control
*
• Dynamic Radar Cruise Control met volledig snelheidsbereik*
• LDA (Lane Departure Alert met stuurregeling)*
• PCS (Pre-Crash Safety-systeem)*
• BSM (Blind Spot Monitor)*
*
: Indien aanwezig
■ Rijsnelheid bij het rijden met een aanhangwagen
Overschrijd de maximum snelheid voor het rijden met een aanhang wagen
niet.
■ Voor het afrijden van een lange helling
Minder snelheid en schakel terug. Schakel bij het afdalen van een lange of
steile helling echter niet plotseling terug.
■ Werking van het rempedaal
Trap het rempedaal niet veelvuldig of gedurende een langere periode ach-
tereen in.
Anders kan het remsysteem oververhit raken of kan de remwerking terug-
lopen.
OPMERKING
■ Sluit de aanhangwagenverlichting op de juiste wijze aan
Onjuiste aansluiting van de aanhangwagenverlichting kan schade toebren-
gen aan het elektrische systeem van uw auto en een storing vero orzaken.
C-HR_HV_OM_Europe_OM10576E.book Page 248 Thursday, March 15, 2018 4:01 PM

249
4
4-2. Rijprocedures
Rijden
C-HR_HV_OM_Europe_OM10576E

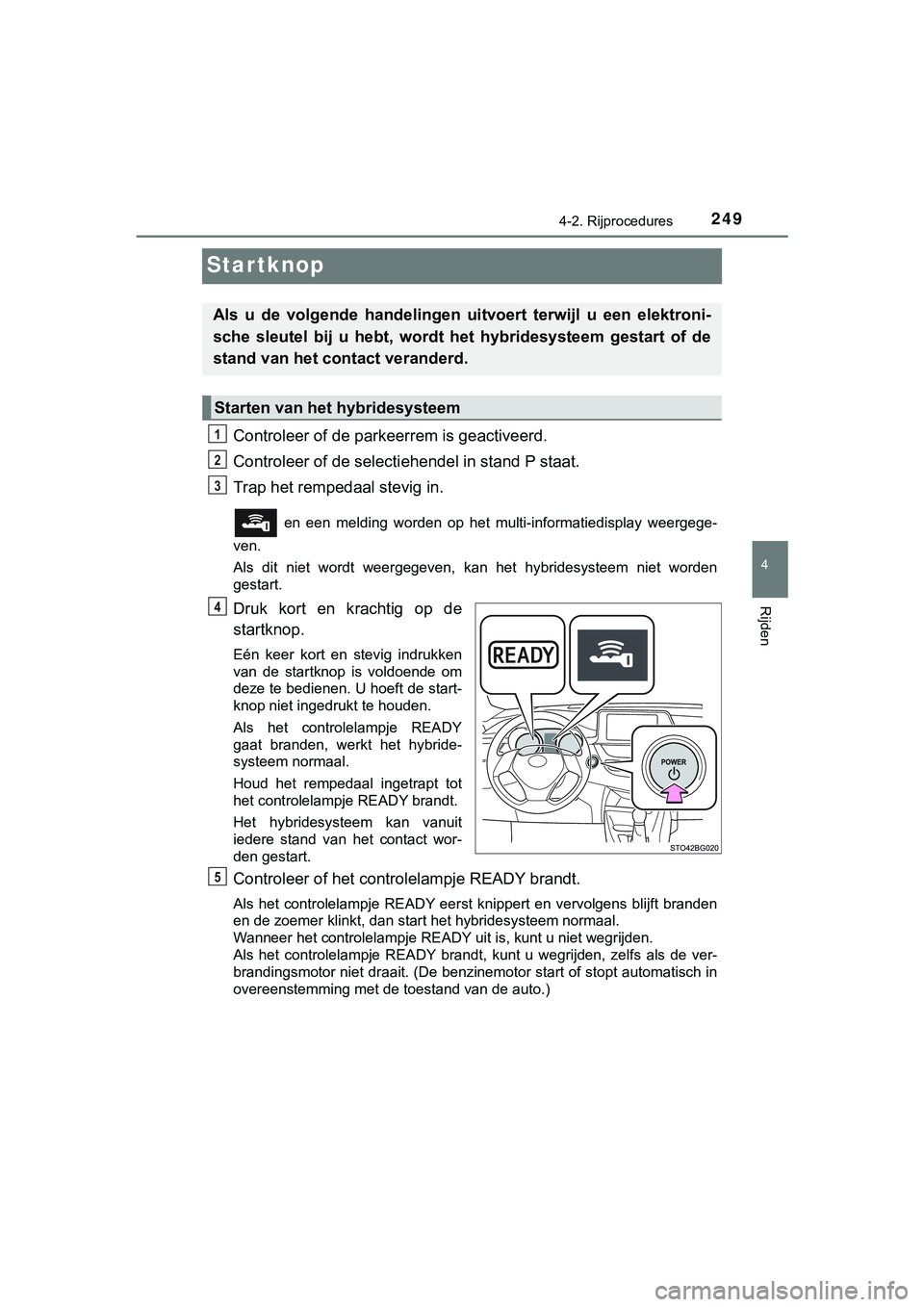

Startknop
Controleer of de parkeerrem is geactiveerd.
Controleer of de selectiehendel in stand P staat.
Trap het rempedaal stevig in.
en een melding worden op het multi-informatiedisplay weergege-
ven.
Als dit niet wordt weergegeven, kan het hybridesysteem niet wor den
gestart.
Druk kort en krachtig op de
startknop.
Eén keer kort en stevig indrukken
van de startknop is voldoende om
deze te bedienen. U hoeft de start-
knop niet ingedrukt te houden.
Als het controlelampje READY
gaat branden, werkt het hybride-
systeem normaal.
Houd het rempedaal ingetrapt tot
het controlelampje READY brandt.
Het hybridesysteem kan vanuit
iedere stand van het contact wor-
den gestart.
Controleer of het controlelampje READY brandt.
Als het controlelampje READY eerst knippert en vervolgens blijf t branden
en de zoemer klinkt, dan start het hybridesysteem normaal.
Wanneer het controlelampje READY uit is, kunt u niet wegrijden.
Als het controlelampje READY brandt, kunt u wegrijden, zelfs al s de ver-
brandingsmotor niet draait. (De benzinemotor start of stopt aut omatisch in
overeenstemming met de toestand van de auto.)
Als u de volgende handelingen uitv oert terwijl u een elektroni-
sche sleutel bij u hebt, wordt het hybridesysteem gestart of de
stand van het contact veranderd.
Starten van het hybridesysteem
1
2
3
4
5
C-HR_HV_OM_Europe_OM10576E.b ook Page 249 Thursday, March 15, 2018 4:01 PM
