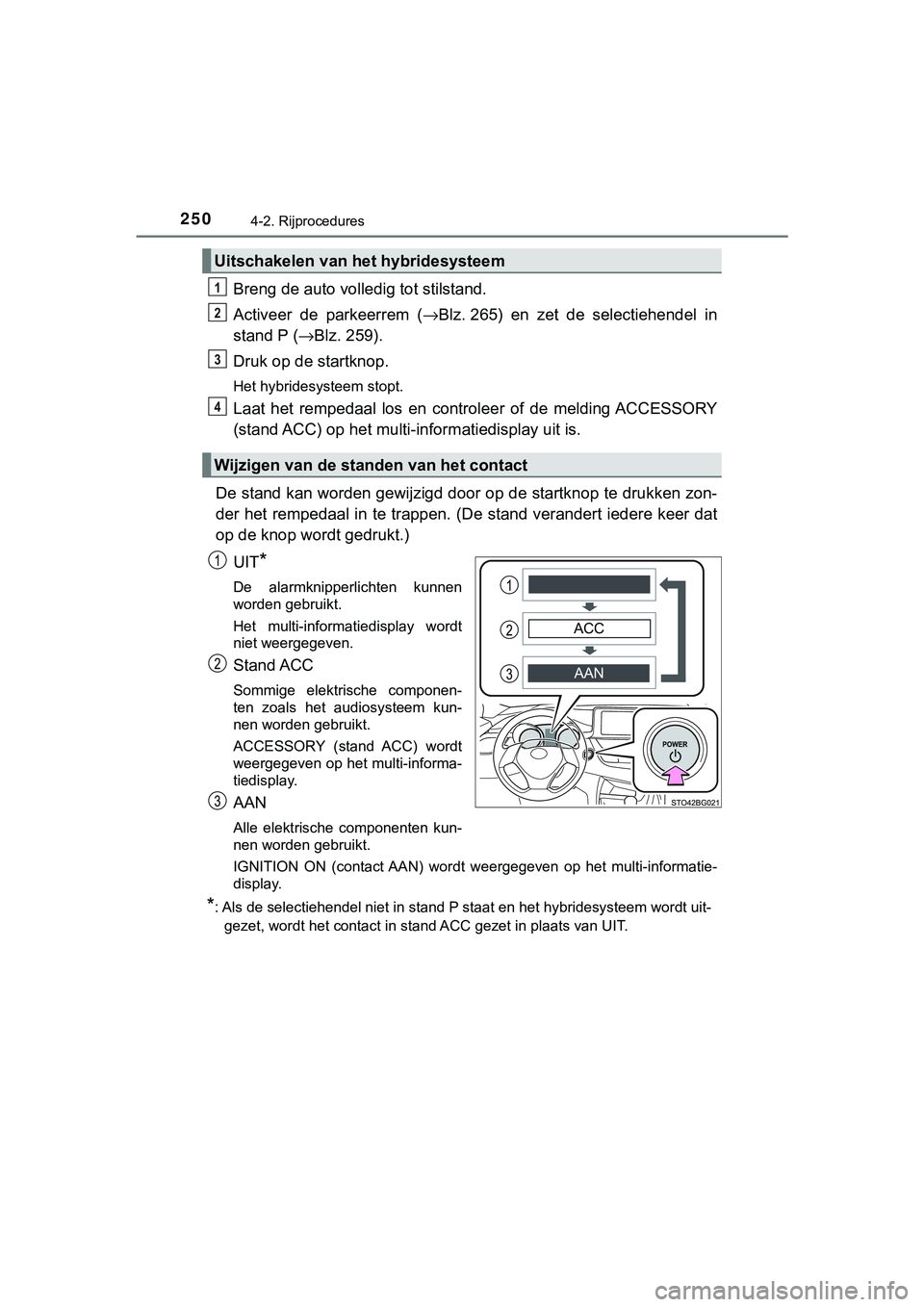

2504-2. Rijprocedures
C-HR_HV_OM_Europe_OM10576E
Breng de auto volledig tot stilstand.
Activeer de parkeerrem (→Blz. 265) en zet de selectiehendel in
stand P ( →Blz. 259).
Druk op de startknop.
Het hybridesysteem stopt.
Laat het rempedaal los en controleer of de melding ACCESSORY
(stand ACC) op het multi-in formatiedisplay uit is.
De stand kan worden gewijzigd door op de startknop te drukken z on-
der het rempedaal in te trappen. (De stand verandert iedere kee r dat
op de knop wordt gedrukt.)
UIT
*
De alarmknipperlichten kunnen
worden gebruikt.
Het multi-informatiedisplay wordt
niet weergegeven.
Stand ACC
Sommige elektrische componen-
ten zoals het audiosysteem kun-
nen worden gebruikt.
ACCESSORY (stand ACC) wordt
weergegeven op het multi-informa-
tiedisplay.
AAN
Alle elektrische componenten kun-
nen worden gebruikt.
IGNITION ON (contact AAN) wordt weergegeven op het multi-inform atie-
display.
*: Als de selectiehendel niet in stand P staat en het hybridesysteem wordt uit-
gezet, wordt het contact in stand ACC gezet in plaats van UIT.
Uitschakelen van het hybridesysteem
Wijzigen van de standen van het contact
1
2
3
4
AAN
ACC
C-HR_HV_OM_Europe_OM10576E.b
ook Page 250 Thursday, March 15, 2018 4:01 PM

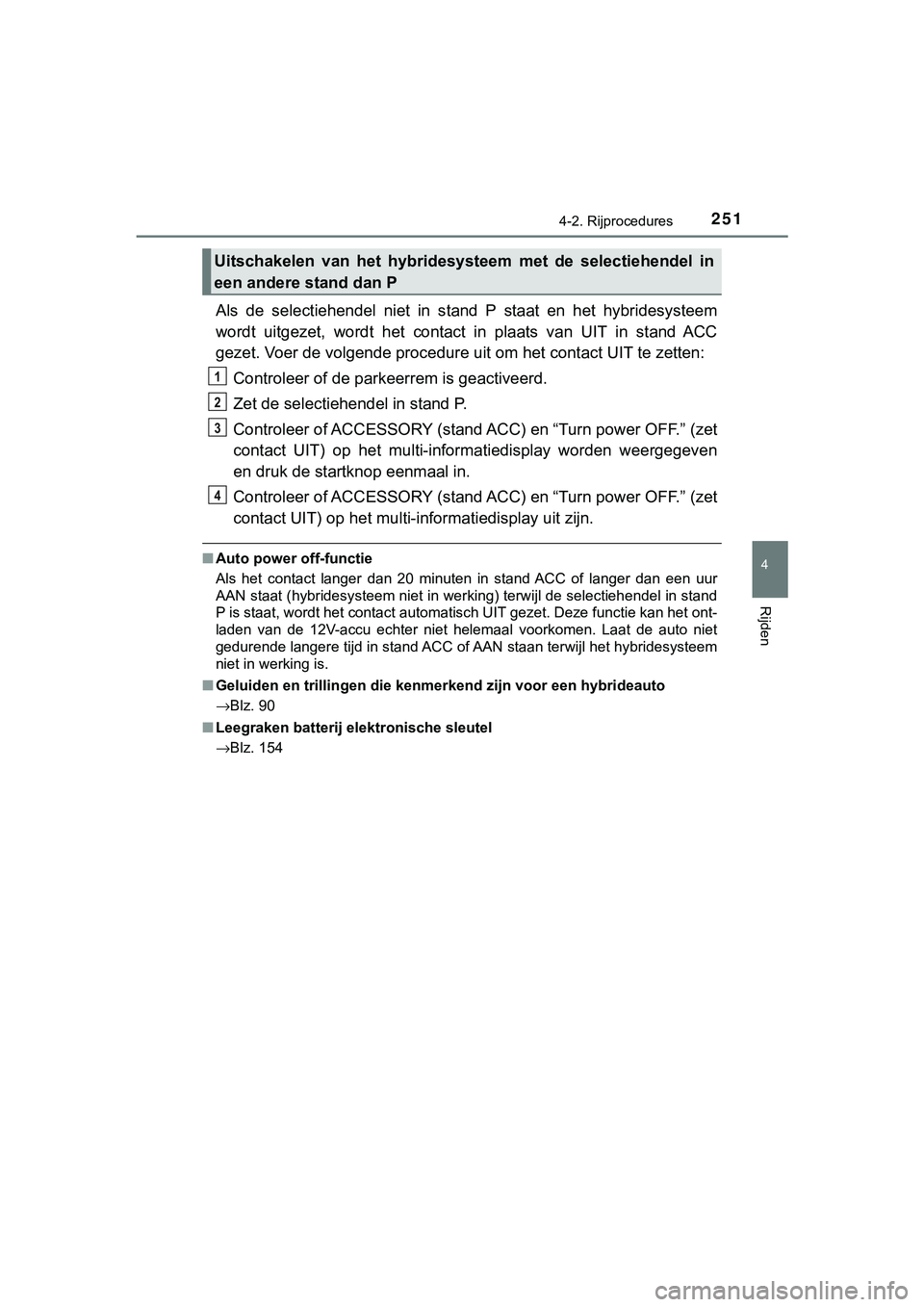

2514-2. Rijprocedures
4
Rijden
C-HR_HV_OM_Europe_OM10576E
Als de selectiehendel niet in stand P staat en het hybridesyste em
wordt uitgezet, wordt het contac t in plaats van UIT in stand ACC
gezet. Voer de volgende procedur e uit om het contact UIT te zetten:
Controleer of de parkeerrem is geactiveerd.
Zet de selectiehe ndel in stand P.
Controleer of ACCESSORY (stand ACC) en “Turn power OFF.” (zet
contact UIT) op het multi-info rmatiedisplay worden weergegeven
en druk de startknop eenmaal in.
Controleer of ACCESSORY (stand ACC) en “Turn power OFF.” (zet
contact UIT) op he t multi-informatiedisplay uit zijn.
■Auto power off-functie
Als het contact langer dan 20 minuten in stand ACC of langer da n een uur
AAN staat (hybridesysteem niet in werking) terwijl de selectieh endel in stand
P is staat, wordt het contact automatisch UIT gezet. Deze functie kan het ont-
laden van de 12V-accu echter niet helemaal voorkomen. Laat de a uto niet
gedurende langere tijd in stand ACC of AAN staan terwijl het hy bridesysteem
niet in werking is.
■ Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
→Blz. 90
■ Leegraken batterij elektronische sleutel
→Blz. 154
Uitschakelen van het hybridesysteem met de selectiehendel in
een andere stand dan P
1
2
3
4
C-HR_HV_OM_Europe_OM10576E.b ook Page 251 Thursday, March 15, 2018 4:01 PM

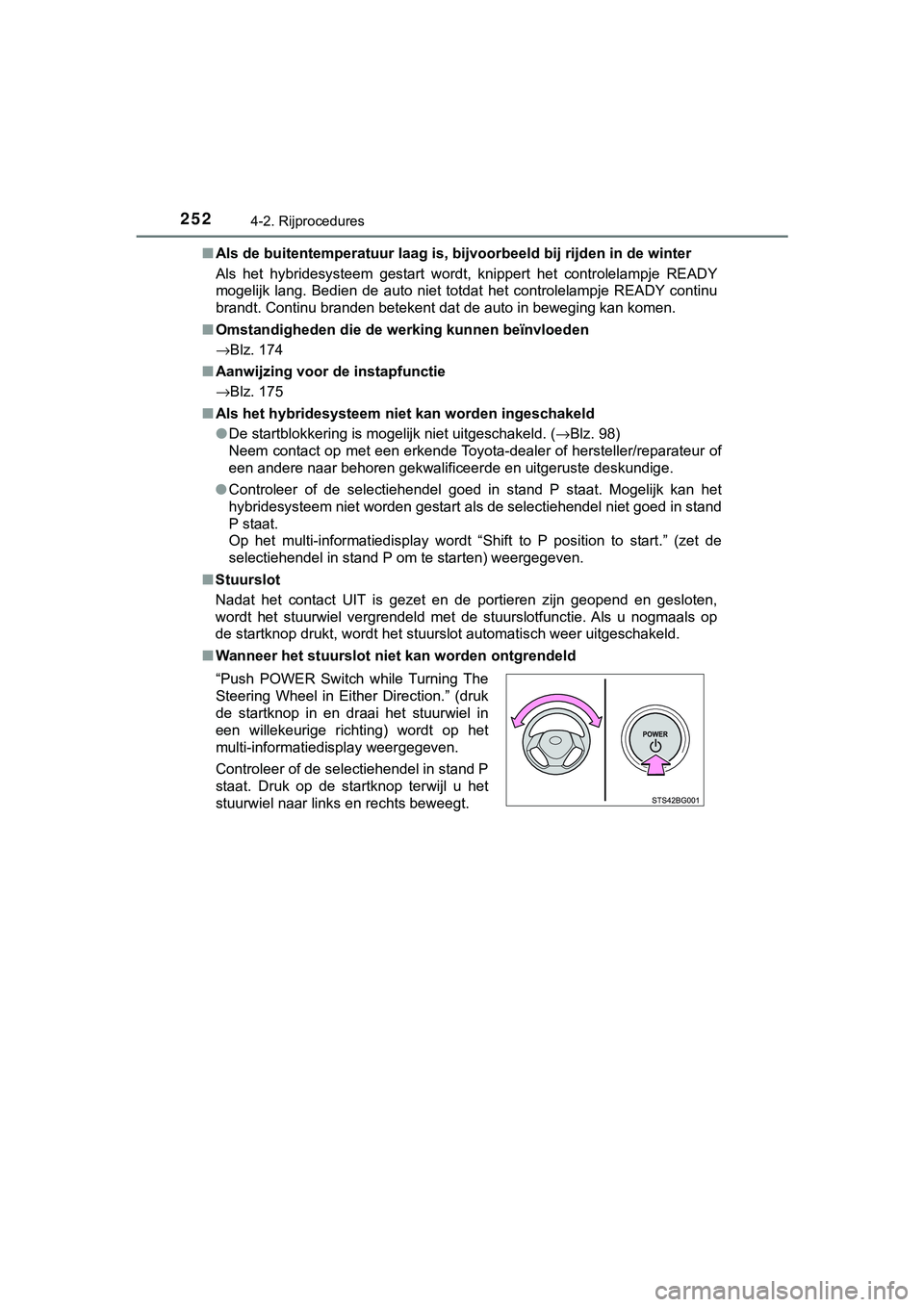

2524-2. Rijprocedures
C-HR_HV_OM_Europe_OM10576E■
Als de buitentemperatuur laag is, bijvoorbeeld bij rijden in de winter
Als het hybridesysteem gestart wordt, knippert het controlelamp je READY
mogelijk lang. Bedien de auto niet totdat het controlelampje READY continu
brandt. Continu branden betekent dat de auto in beweging kan ko men.
■ Omstandigheden die de we rking kunnen beïnvloeden
→Blz. 174
■ Aanwijzing voor de instapfunctie
→Blz. 175
■ Als het hybridesysteem niet kan worden ingeschakeld
●De startblokkering is mogelijk niet uitgeschakeld. ( →Blz. 98)
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
● Controleer of de selectiehendel goed in stand P staat. Mogelijk kan het
hybridesysteem niet worden gestart als de selectiehendel niet g oed in stand
P staat.
Op het multi-informatiedisplay wordt “Shift to P position to st art.” (zet de
selectiehendel in stand P om te starten) weergegeven.
■ Stuurslot
Nadat het contact UIT is gezet en de portieren zijn geopend en gesloten,
wordt het stuurwiel vergrendeld met de stuurslotfunctie. Als u nogmaals op
de startknop drukt, wordt het stuurslot automatisch weer uitges chakeld.
■ Wanneer het stuurslot niet kan worden ontgrendeld
“Push POWER Switch while Turning The
Steering Wheel in Either Direction.” (druk
de startknop in en draai het stuurwiel in
een willekeurige richting) wordt op het
multi-informatiedisplay weergegeven.
Controleer of de selectiehendel in stand P
staat. Druk op de startknop terwijl u het
stuurwiel naar links en rechts beweegt.
C-HR_HV_OM_Europe_OM10576E.b ook Page 252 Thursday, March 15, 2018 4:01 PM

2534-2. Rijprocedures
4
Rijden
C-HR_HV_OM_Europe_OM10576E■

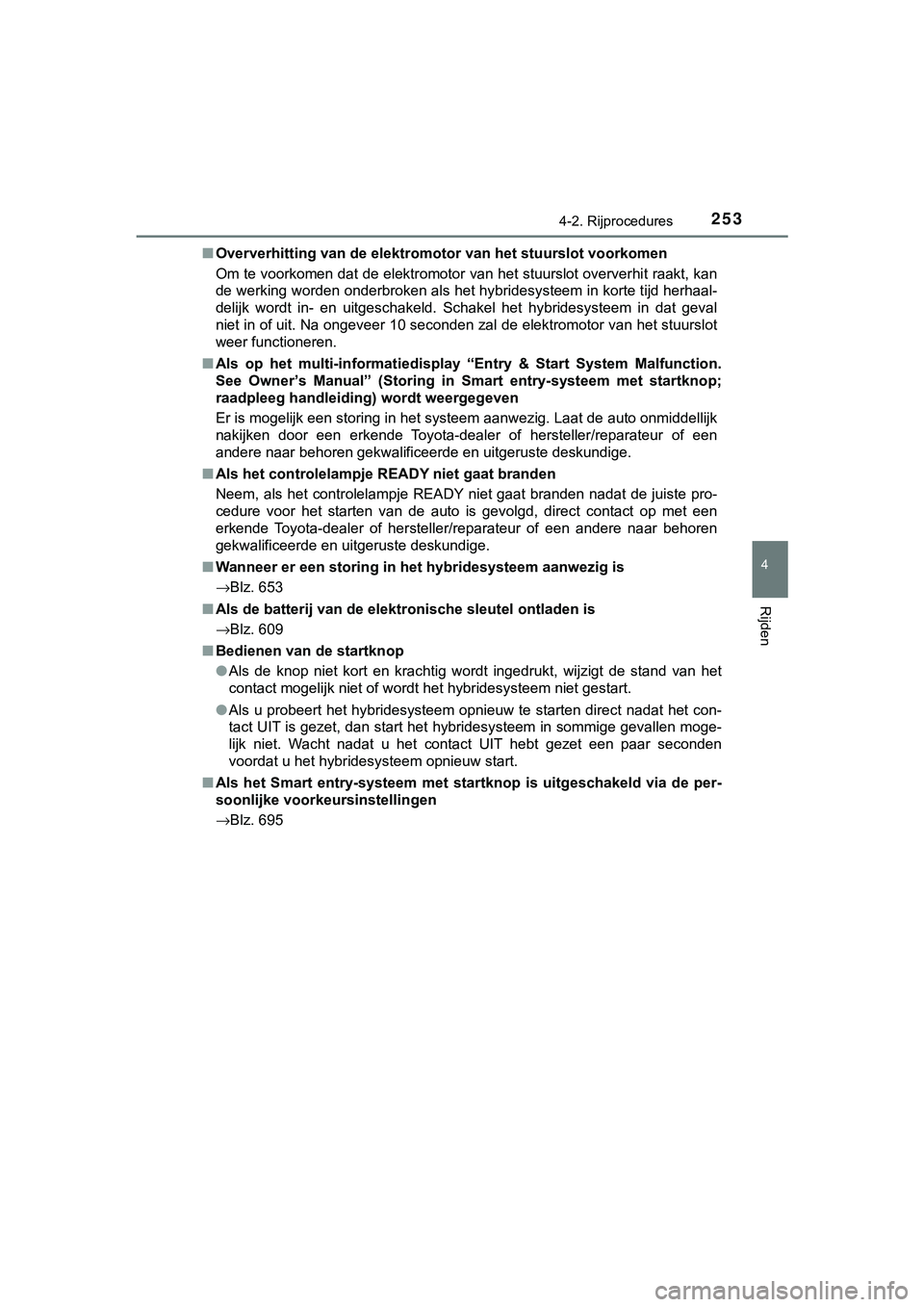

Oververhitting van de elektromotor van het stuurslot voorkomen
Om te voorkomen dat de elektromotor van het stuurslot oververhi t raakt, kan
de werking worden onderbroken als het hybridesysteem in korte t ijd herhaal-
delijk wordt in- en uitgeschakeld. Schakel het hybridesysteem i n dat geval
niet in of uit. Na ongeveer 10 seconden zal de elektromotor van het stuurslot
weer functioneren.
■ Als op het multi-informatiedispl ay “Entry & Start System Malfun ction.
See Owner’s Manual” (Storing i n Smart entry-systeem met startkn op;
raadpleeg handleiding) wordt weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat de aut o onmiddellijk
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als het controlelampje READY niet gaat branden
Neem, als het controlelampje READY niet gaat branden nadat de juiste pro-
cedure voor het starten van de auto is gevolgd, direct contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
■ Wanneer er een storing in het hybridesysteem aanwezig is
→Blz. 653
■ Als de batterij van de elektronische sleutel ontladen is
→Blz. 609
■ Bedienen van de startknop
●Als de knop niet kort en krachtig wordt ingedrukt, wijzigt de stand van het
contact mogelijk niet of wordt het hybridesysteem niet gestart.
● Als u probeert het hybridesysteem opnieuw te starten direct nad at het con-
tact UIT is gezet, dan start het hybridesysteem in sommige geva llen moge-
lijk niet. Wacht nadat u het contact UIT hebt gezet een paar se conden
voordat u het hybridesysteem opnieuw start.
■ Als het Smart entry-systeem met s tartknop is uitgeschakeld via de per-
soonlijke voorkeursinstellingen
→Blz. 695
C-HR_HV_OM_Europe_OM10576E.b ook Page 253 Thursday, March 15, 2018 4:01 PM

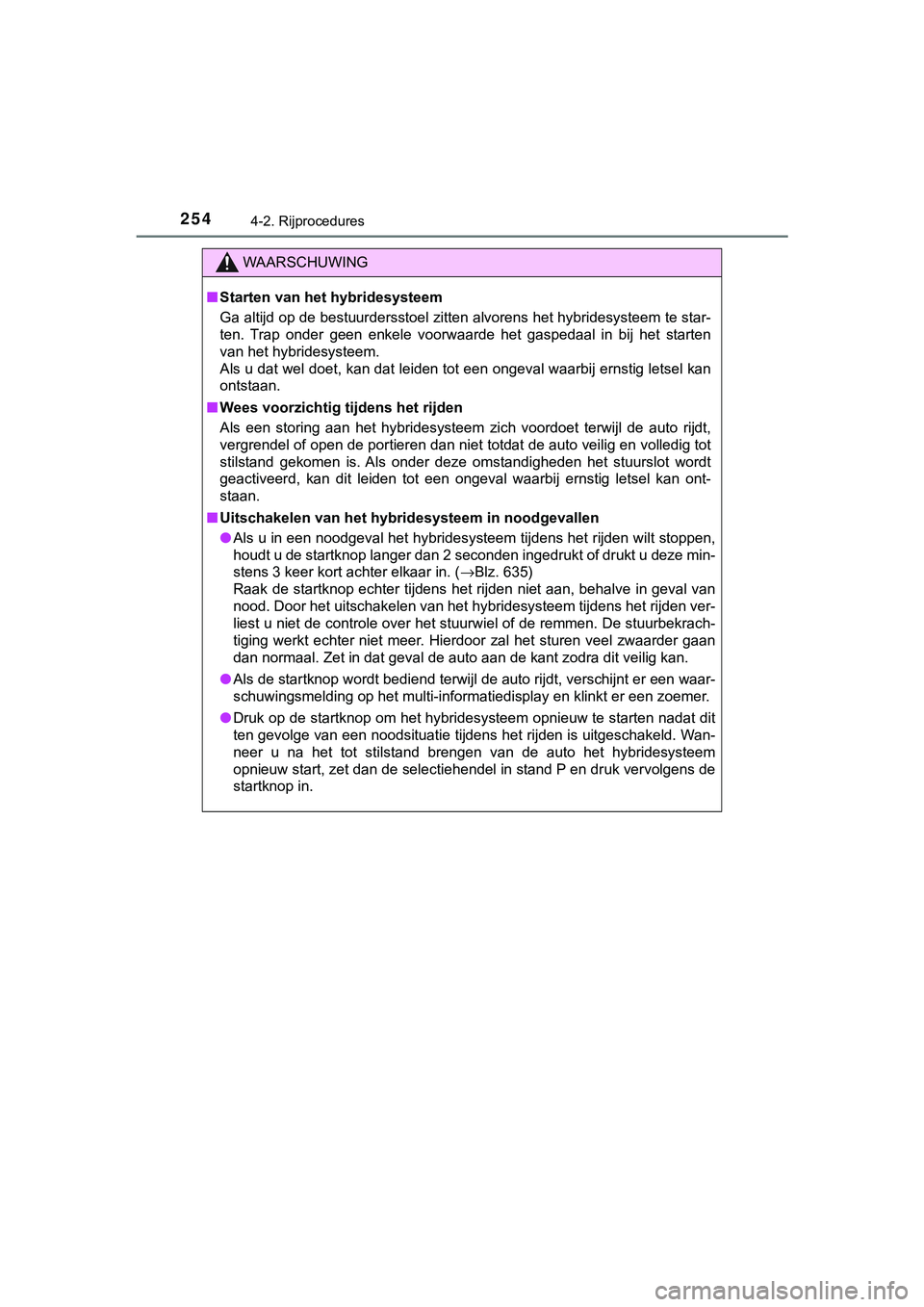

2544-2. Rijprocedures
C-HR_HV_OM_Europe_OM10576E
WAARSCHUWING
■Starten van het hybridesysteem
Ga altijd op de bestuurdersstoel zitten alvorens het hybridesys teem te star-
ten. Trap onder geen enkele voorwaarde het gaspedaal in bij het starten
van het hybridesysteem.
Als u dat wel doet, kan dat leiden tot een ongeval waarbij erns tig letsel kan
ontstaan.
■ Wees voorzichtig tijdens het rijden
Als een storing aan het hybridesysteem zich voordoet terwijl de auto rijdt,
vergrendel of open de portieren dan niet totdat de auto veilig en volledig tot
stilstand gekomen is. Als onder deze omstandigheden het stuursl ot wordt
geactiveerd, kan dit leiden tot een ongeval waarbij ernstig let sel kan ont-
staan.
■ Uitschakelen van het hyb ridesysteem in noodgevallen
● Als u in een noodgeval het hybridesysteem tijdens het rijden wi lt stoppen,
houdt u de startknop langer dan 2 seconden ingedrukt of drukt u deze min-
stens 3 keer kort achter elkaar in. ( →Blz. 635)
Raak de startknop echter tijdens het rijden niet aan, behalve i n geval van
nood. Door het uitschakelen van het hybridesysteem tijdens het rijden ver-
liest u niet de controle over het stuurwiel of de remmen. De stuurbekrach-
tiging werkt echter niet meer. Hierdoor zal het sturen veel zwaarder gaan
dan normaal. Zet in dat geval de auto aan de kant zodra dit vei lig kan.
● Als de startknop wordt bediend terwijl de auto rijdt, verschijn t er een waar-
schuwingsmelding op het multi-informatiedisplay en klinkt er ee n zoemer.
● Druk op de startknop om het hybridesysteem opnieuw te starten n adat dit
ten gevolge van een noodsituatie tijdens het rijden is uitgesch akeld. Wan-
neer u na het tot stilstand brengen van de auto het hybridesyst eem
opnieuw start, zet dan de selectiehendel in stand P en druk ver volgens de
startknop in.
C-HR_HV_OM_Europe_OM10576E.b ook Page 254 Thursday, March 15, 2018 4:01 PM

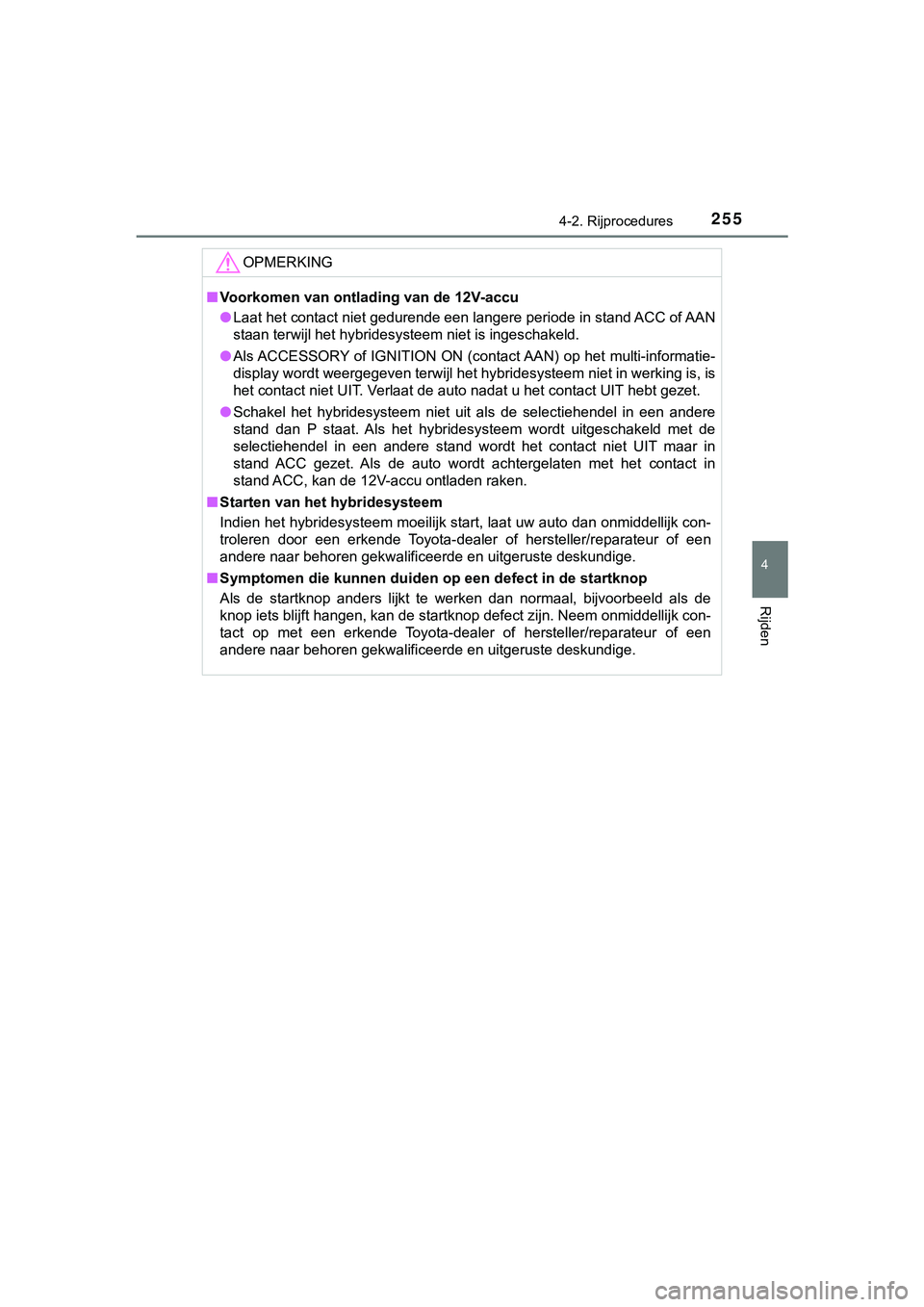

2554-2. Rijprocedures
4
Rijden
C-HR_HV_OM_Europe_OM10576E
OPMERKING
■Voorkomen van ontlading van de 12V-accu
● Laat het contact niet gedurende een langere periode in stand AC C of AAN
staan terwijl het hybridesysteem niet is ingeschakeld.
● Als ACCESSORY of IGNITION ON (c ontact AAN) op het multi-informatie-
display wordt weergegeven terwijl het hybridesysteem niet in we rking is, is
het contact niet UIT. Verlaat de auto nadat u het contact UIT hebt gezet.
● Schakel het hybridesysteem niet uit als de selectiehendel in ee n andere
stand dan P staat. Als het hybridesysteem wordt uitgeschakeld m et de
selectiehendel in een andere stand wordt het contact niet UIT m aar in
stand ACC gezet. Als de auto wordt achtergelaten met het contac t in
stand ACC, kan de 12V-accu ontladen raken.
■ Starten van het hybridesysteem
Indien het hybridesysteem moeilijk start, laat uw auto dan onmi ddellijk con-
troleren door een erkende Toyota -dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Symptomen die kunnen duiden op een defect in de startknop
Als de startknop anders lijkt te werken dan normaal, bijvoorbee ld als de
knop iets blijft hangen, kan de startknop defect zijn. Neem onm iddellijk con-
tact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10576E.b ook Page 255 Thursday, March 15, 2018 4:01 PM

2564-2. Rijprocedures
C-HR_HV_OM_Europe_OM10576E

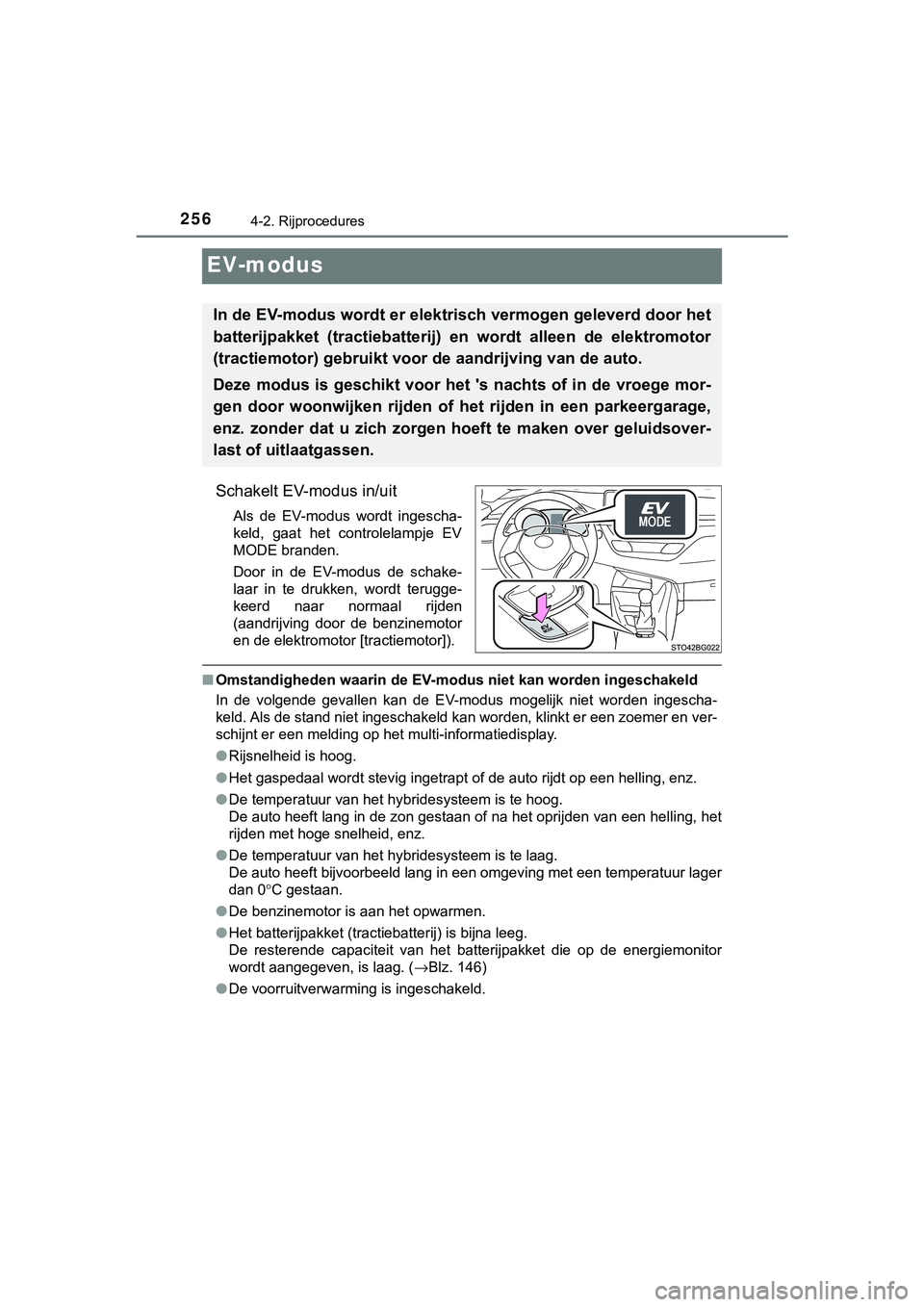

EV-modus
Schakelt EV-modus in/uit
Als de EV-modus wordt ingescha-
keld, gaat het controlelampje EV
MODE branden.
Door in de EV-modus de schake-
laar in te drukken, wordt terugge-
keerd naar normaal rijden
(aandrijving door de benzinemotor
en de elektromotor [tractiemotor]).
■Omstandigheden waarin de EV-mo dus niet kan worden ingeschakeld
In de volgende gevallen kan de EV-modus mogelijk niet worden ingescha-
keld. Als de stand niet ingeschakeld kan worden, klinkt er een zoemer en ver-
schijnt er een melding op het multi-informatiedisplay.
● Rijsnelheid is hoog.
● Het gaspedaal wordt stevig ingetrapt of de auto rijdt op een he lling, enz.
● De temperatuur van het hybridesysteem is te hoog.
De auto heeft lang in de zon gestaan of na het oprijden van een helling, het
rijden met hoge snelheid, enz.
● De temperatuur van het hybridesysteem is te laag.
De auto heeft bijvoorbeeld lang in een omgeving met een tempera tuur lager
dan 0° C gestaan.
● De benzinemotor is aan het opwarmen.
● Het batterijpakket (tractiebatterij) is bijna leeg.
De resterende capaciteit van het batterijpakket die op de energiemonitor
wordt aangegeven, is laag. ( →Blz. 146)
● De voorruitverwarming is ingeschakeld.
In de EV-modus wordt er elektrisch vermogen geleverd door het
batterijpakket (tractiebatterij) en wordt alleen de elektromoto r
(tractiemotor) gebruikt voor de aandrijving van de auto.
Deze modus is geschikt voor het 's nachts of in de vroege mor-
gen door woonwijken rijden of het rijden in een parkeergarage,
enz. zonder dat u zich zorgen hoeft te maken over geluidsover-
last of uitlaatgassen.
C-HR_HV_OM_Europe_OM10576E.b ook Page 256 Thursday, March 15, 2018 4:01 PM

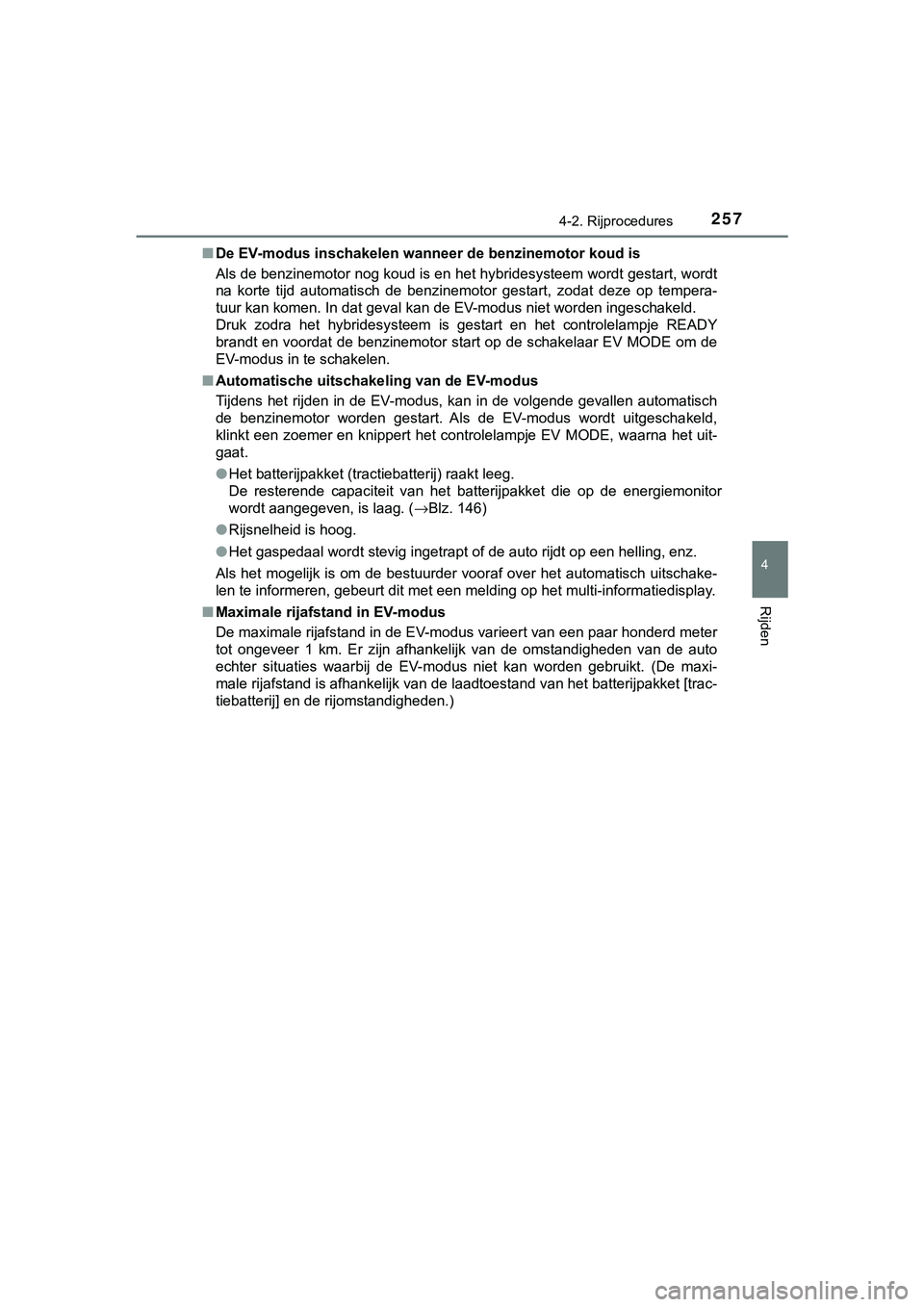

2574-2. Rijprocedures
4
Rijden
C-HR_HV_OM_Europe_OM10576E■
De EV-modus inschakelen wanneer de benzinemotor koud is
Als de benzinemotor nog koud is en het hybridesysteem wordt ges tart, wordt
na korte tijd automatisch de benzinemotor gestart, zodat deze o p tempera-
tuur kan komen. In dat geval kan de EV-modus niet worden ingesc hakeld.
Druk zodra het hybridesysteem is gestart en het controlelampje READY
brandt en voordat de benzinemotor start op de schakelaar EV MOD E om de
EV-modus in te schakelen.
■ Automatische uitschake ling van de EV-modus
Tijdens het rijden in de EV-modus, kan in de volgende gevallen automatisch
de benzinemotor worden gestart. Als de EV-modus wordt uitgescha keld,
klinkt een zoemer en knippert het controlelampje EV MODE, waarn a het uit-
gaat.
● Het batterijpakket (tractiebatterij) raakt leeg.
De resterende capaciteit van het batterijpakket die op de energiemonitor
wordt aangegeven, is laag. ( →Blz. 146)
● Rijsnelheid is hoog.
● Het gaspedaal wordt stevig ingetrapt of de auto rijdt op een he lling, enz.
Als het mogelijk is om de bestuurder vooraf over het automatisc h uitschake-
len te informeren, gebeurt dit met een melding op het multi-informatiedisplay.
■ Maximale rijafstand in EV-modus
De maximale rijafstand in de EV-modus varieert van een paar hon derd meter
tot ongeveer 1 km. Er zijn afhankelijk van de omstandigheden van de auto
echter situaties waarbij de EV-modus niet kan worden gebruikt. (De maxi-
male rijafstand is afhankelijk van de laadtoestand van het batt erijpakket [trac-
tiebatterij] en de rijomstandigheden.)
C-HR_HV_OM_Europe_OM10576E.b ook Page 257 Thursday, March 15, 2018 4:01 PM

2584-2. Rijprocedures
C-HR_HV_OM_Europe_OM10576E■

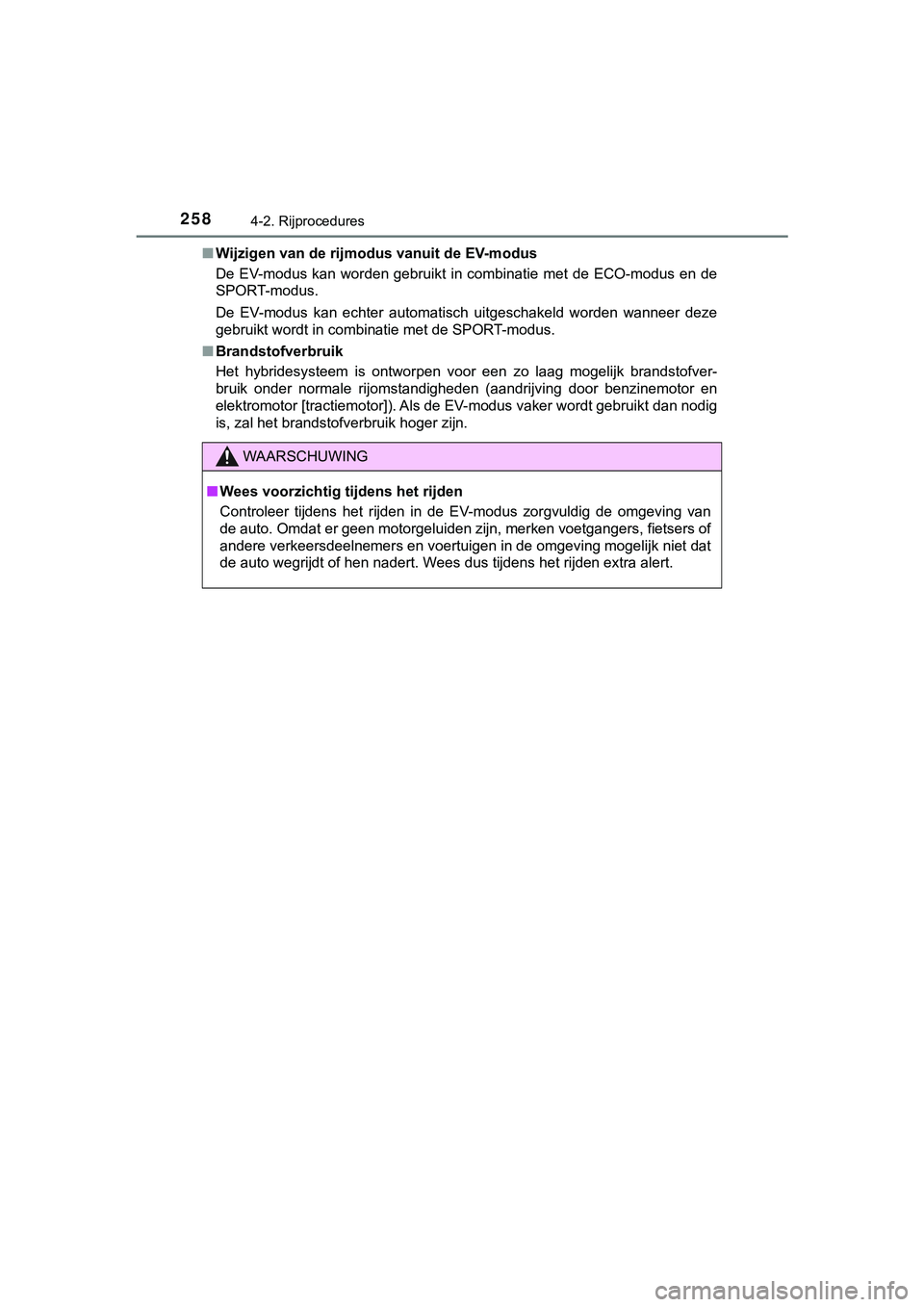

Wijzigen van de rijmodus vanuit de EV-modus
De EV-modus kan worden gebruikt in combinatie met de ECO-modus en de
SPORT-modus.
De EV-modus kan echter automatisch uitgeschakeld worden wanneer deze
gebruikt wordt in combinatie met de SPORT-modus.
■ Brandstofverbruik
Het hybridesysteem is ontworpen voor een zo laag mogelijk brand stofver-
bruik onder normale rijomstandigheden (aandrijving door benzine motor en
elektromotor [tractiemotor]). Als de EV-modus vaker wordt gebru ikt dan nodig
is, zal het brandstofverbruik hoger zijn.
WAARSCHUWING
■ Wees voorzichtig tijdens het rijden
Controleer tijdens het rijden in de EV-modus zorgvuldig de omge ving van
de auto. Omdat er geen motorgeluiden zijn, merken voetgangers, fietsers of
andere verkeersdeelnemers en voertuigen in de omgeving mogelijk niet dat
de auto wegrijdt of hen nadert. Wees dus tijdens het rijden ext ra alert.
C-HR_HV_OM_Europe_OM10576E.book Page 258 Thursday, March 15, 2018 4:01 PM

259
4
4-2. Rijprocedures
Rijden
C-HR_HV_OM_Europe_OM10576E

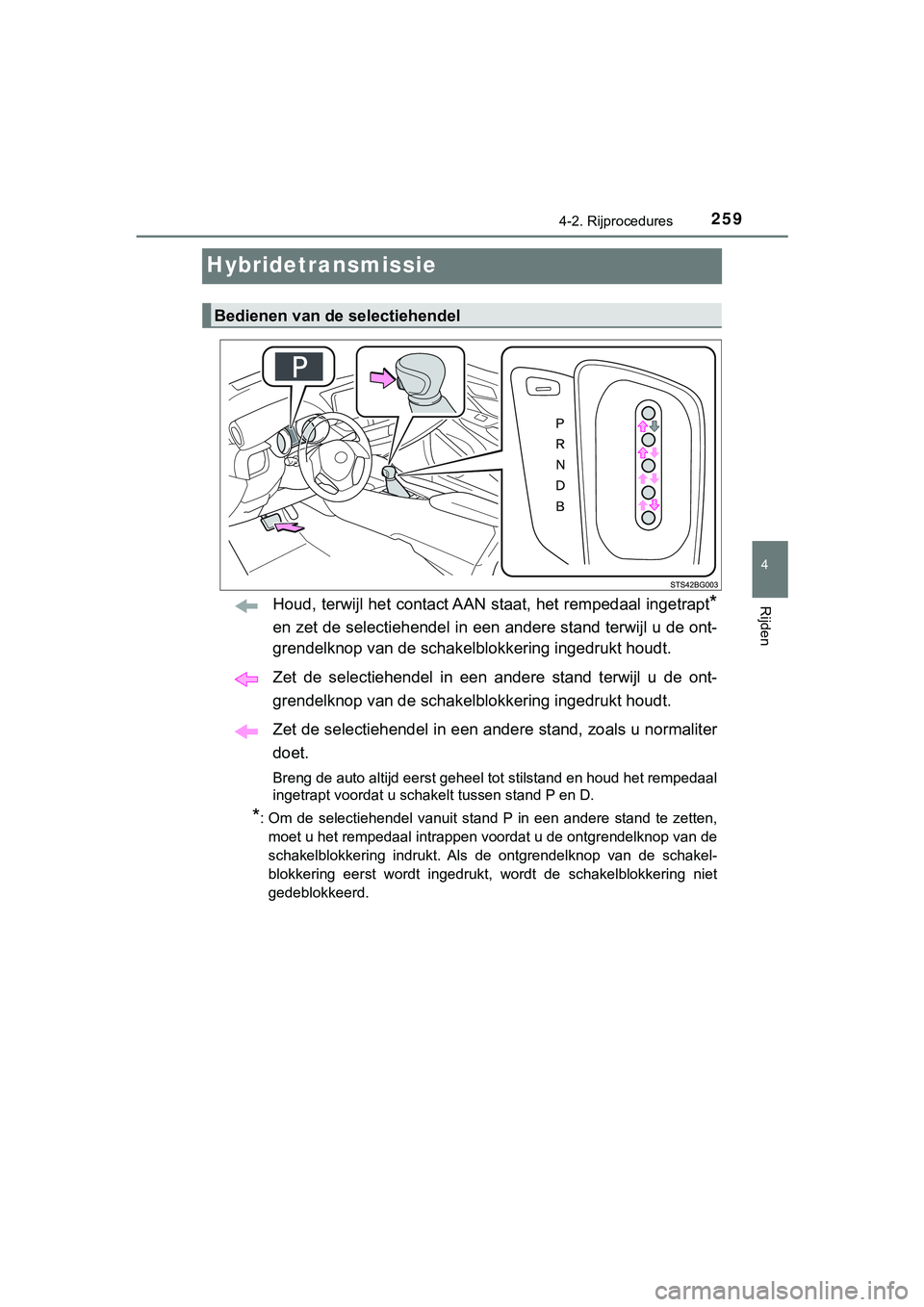

Hybridetransmissie
Houd, terwijl het contact AAN staat, het rempedaal ingetrapt*
en zet de selectiehendel in een andere stand terwijl u de ont-
grendelknop van de schakelblokkering ingedrukt houdt.
Zet de selectiehendel in een andere stand terwijl u de ont-
grendelknop van de schakelblokkering ingedrukt houdt.
Zet de selectiehendel in een andere stand, zoals u normaliter
doet.
Breng de auto altijd eerst geheel tot stilstand en houd het rem pedaal
ingetrapt voordat u schakelt tussen stand P en D.
*: Om de selectiehendel vanuit stand P in een andere stand te zetten,
moet u het rempedaal intrappen voordat u de ontgrendelknop van de
schakelblokkering indrukt. Als de ontgrendelknop van de schakel -
blokkering eerst wordt ingedrukt, wordt de schakelblokkering ni et
gedeblokkeerd.
Bedienen van de selectiehendel
C-HR_HV_OM_Europe_OM10576E.b ook Page 259 Thursday, March 15, 2018 4:01 PM
