291
4
4-1. Voordat u gaat rijden
Rijden
C-HR_HV_OM_Europe_OM10647E

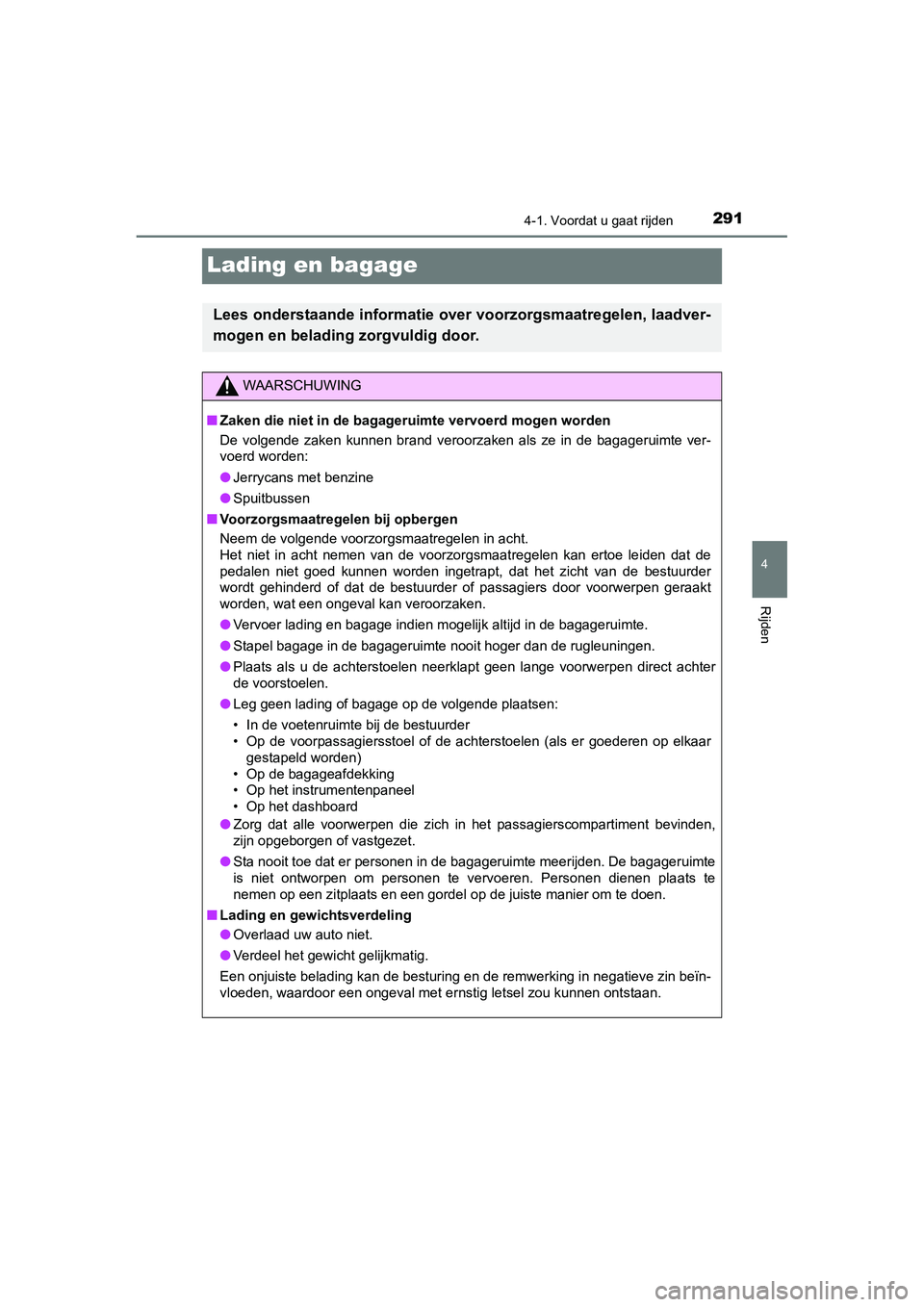

Lading en bagage
Lees onderstaande informatie over voorzorgsmaatregelen, laadver-
mogen en belading zorgvuldig door.
WAARSCHUWING
■Zaken die niet in de bagageruimte vervoerd mogen worden
De volgende zaken kunnen brand veroorzaken als ze in de bagager uimte ver-
voerd worden:
● Jerrycans met benzine
● Spuitbussen
■ Voorzorgsmaatregelen bij opbergen
Neem de volgende voorzor gsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ertoe le iden dat de
pedalen niet goed kunnen worden ingetrapt, dat het zicht van de bestuurder
wordt gehinderd of dat de bestuu rder of passagiers door voorwerpen geraakt
worden, wat een ongev al kan veroorzaken.
● Vervoer lading en bagage indien m ogelijk altijd in de bagageruimte.
● Stapel bagage in de bagageruimte nooit hoger dan de rugleuningen.
● Plaats als u de achterstoelen neerklapt geen lange voorwerpen d irect achter
de voorstoelen.
● Leg geen lading of bagage op de volgende plaatsen:
• In de voetenruimte bij de bestuurder
• Op de voorpassagiersstoel of de achterstoelen (als er goederen op elkaar
gestapeld worden)
• Op de bagageafdekking
• Op het instrumentenpaneel
• Op het dashboard
● Zorg dat alle voorwerpen die zich in het passagierscompartiment bevinden,
zijn opgeborgen of vastgezet.
● Sta nooit toe dat er personen in de bagageruimte meerijden. De bagageruimte
is niet ontworpen om personen te vervoeren. Personen dienen pla ats te
nemen op een zitplaat s en een gordel op de j uiste manier om te doen.
■ Lading en gewichtsverdeling
● Overlaad uw auto niet.
● Verdeel het gewicht gelijkmatig.
Een onjuiste belading kan de besturing en de remwerking in nega tieve zin beïn-
vloeden, waardoor een ongeval met ernstig letsel zou kunnen ontstaan.
C-HR_HV_OM_Europe_OM10647E.b ook Page 291 Tuesday, July 30, 2019 9:59 AM

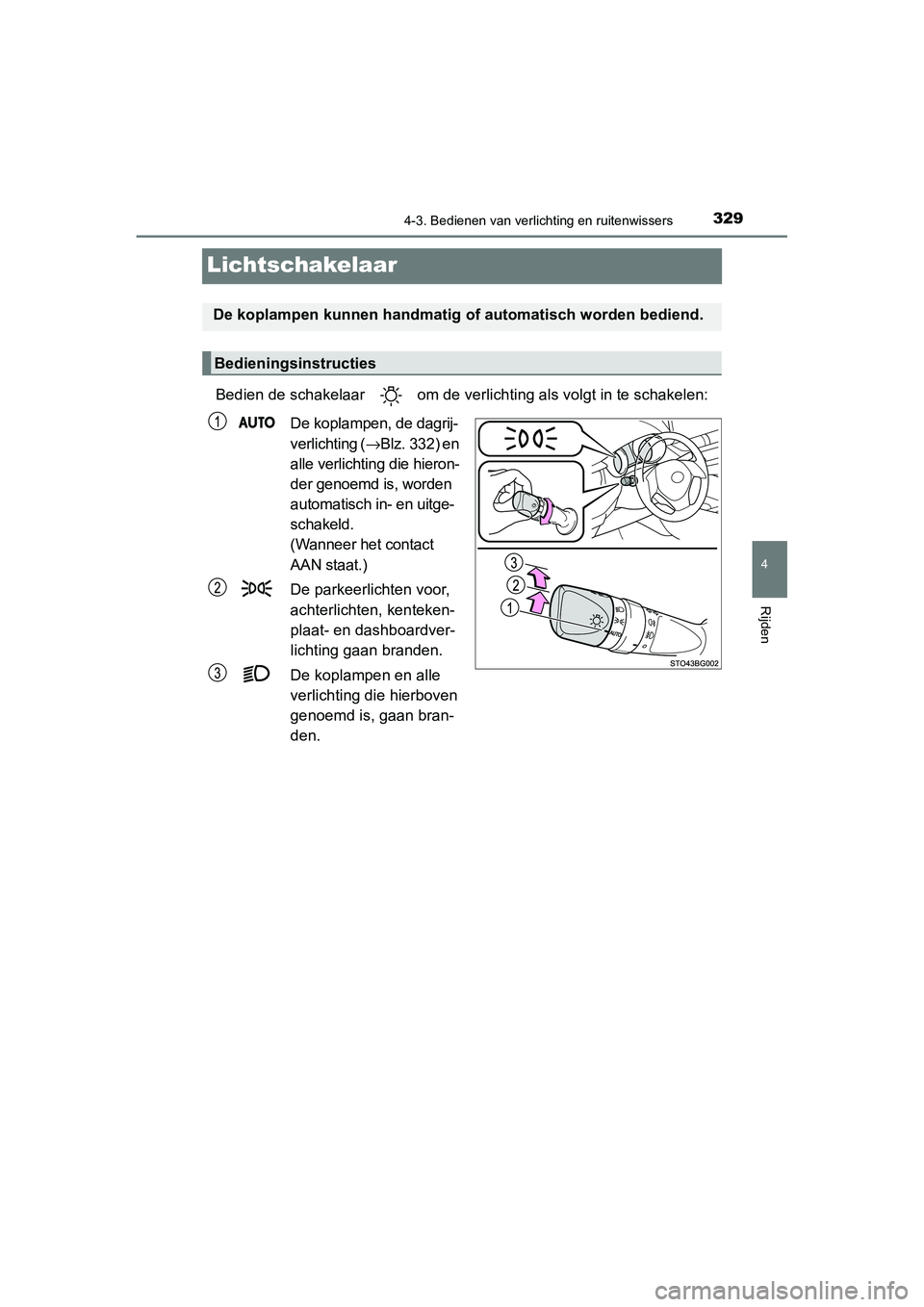

329
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
C-HR_HV_OM_Europe_OM10647E
Lichtschakelaar
Bedien de schakelaar om de verlichting als volgt in te schakelen:
De koplampen, de dagrij-
verlichting ( →Blz. 332) en
alle verlichting die hieron-
der genoemd is, worden
automatisch in- en uitge-
schakeld.
(Wanneer het contact
AAN staat.)
De parkeerlichten voor,
achterlichten, kenteken-
plaat- en dashboardver-
lichting gaan branden.
De koplampen en alle
verlichting die hierboven
genoemd is, gaan bran-
den.
De koplampen kunnen handmatig o f automatisch worden bediend.
Bedieningsinstructies
C-HR_HV_OM_Europe_OM10647E.book Page 329 Tuesday, July 30, 2019 9:59 AM

537

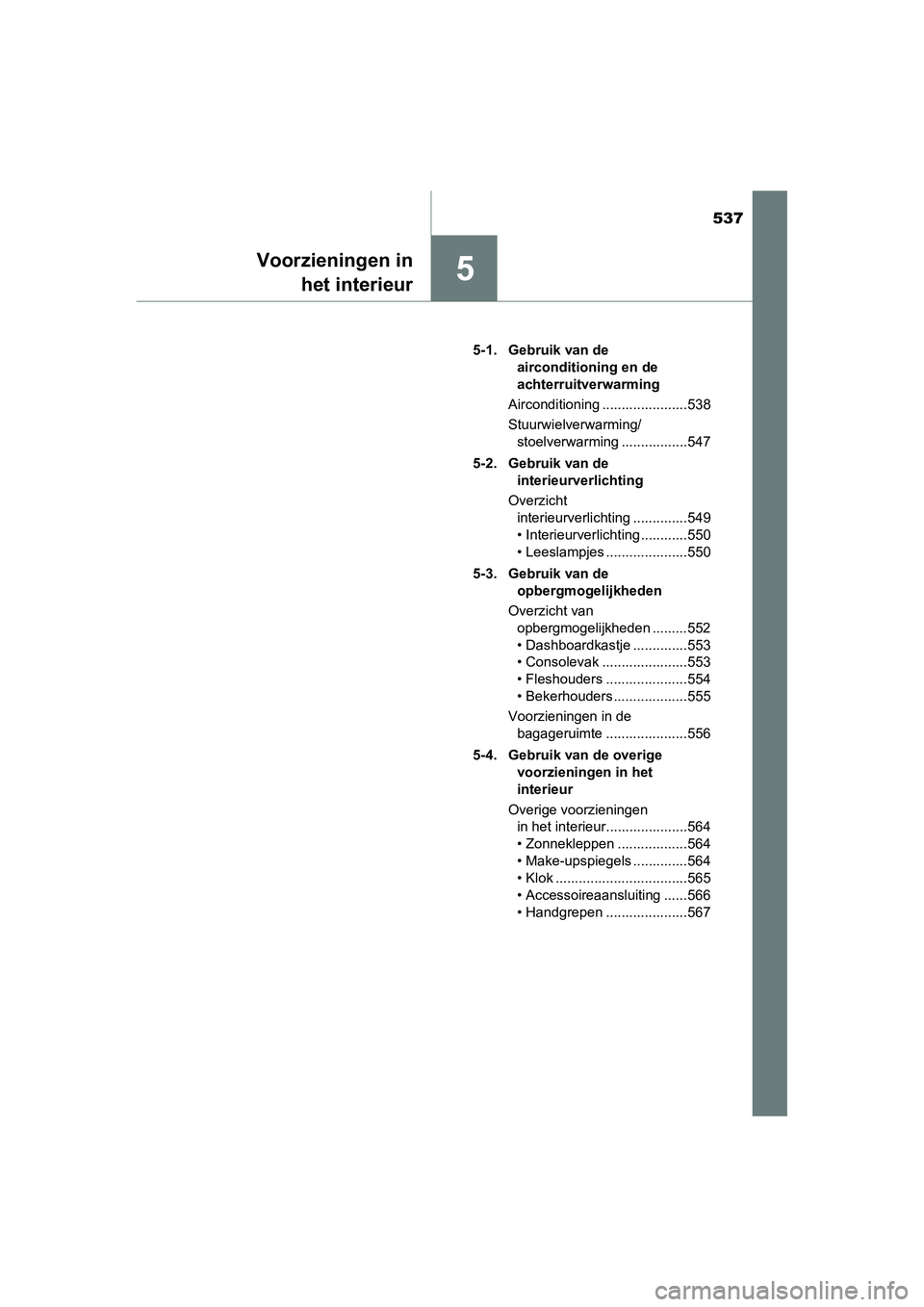

5Voorzieningen inhet interieur
C-HR_HV_OM_Europe_OM10647E 5-1. Gebruik van de
airconditioning en de
achterruitverwarming
Airconditioning ......................538
Stuurwielverwarming/ stoelverwarming .................547
5-2. Gebruik van de interieurverlichting
Overzicht interieurverlichting ..............549
• Interieurverlichting ............550
• Leeslampjes .....................550
5-3. Gebruik van de opbergmogelijkheden
Overzicht van opbergmogelijkheden .........552
• Dashboardkastje ..............553
• Consolevak ......................553
• Fleshouders ...... ...............554
• Bekerhouders .... ...............555
Voorzieningen in de bagageruimte ...... ...............556
5-4. Gebruik van de overige voorzieningen in het
interieur
Overige voorzieningen in het interieur.....................564
• Zonnekleppen ..................564
• Make-upspiegels ..............564
• Klok ..................................565
• Accessoireaansluiting ......566
• Handgrepen .....................567
C-HR_HV_OM_Europe_OM10647E.b ook Page 537 Tuesday, July 30, 2019 9:59 AM

5495-2. Gebruik van de interieurverlichting
5
Voorzieningen in het interieur
C-HR_HV_OM_Europe_OM10647E

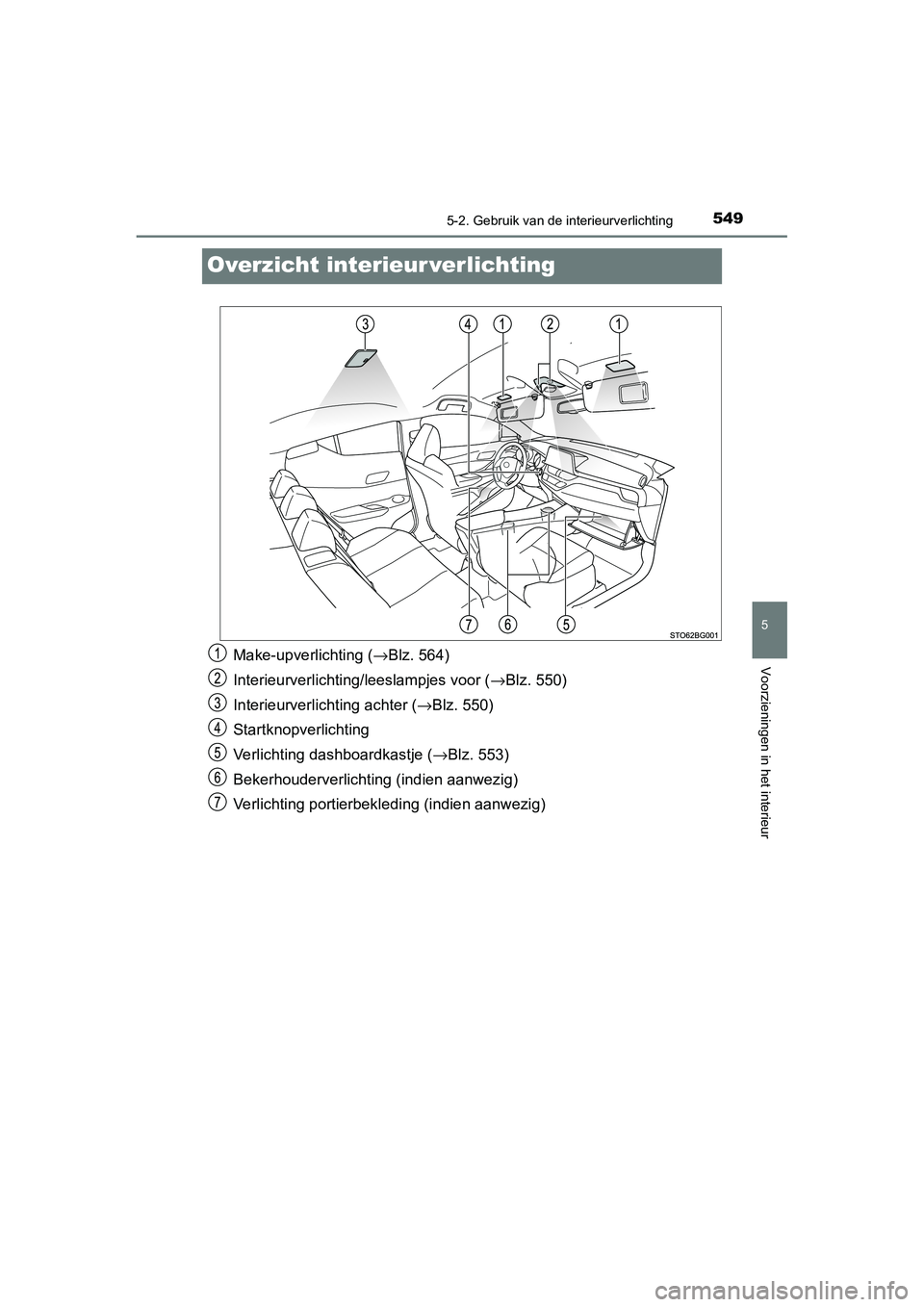

Overzicht interieur verlichting
Make-upverlichting (→Blz. 564)
Interieurverlichting/ leeslampjes voor (→Blz. 550)
Interieurverlichting achter ( →Blz. 550)
Startknopverlichting
Verlichting dashboardkastje ( →Blz. 553)
Bekerhouderverlichting (indien aanwezig)
Verlichting portierbekle ding (indien aanwezig)
C-HR_HV_OM_Europe_OM10647E.b ook Page 549 Tuesday, July 30, 2019 9:59 AM

5525-3. Gebruik van de opbergmogelijkheden
C-HR_HV_OM_Europe_OM10647E

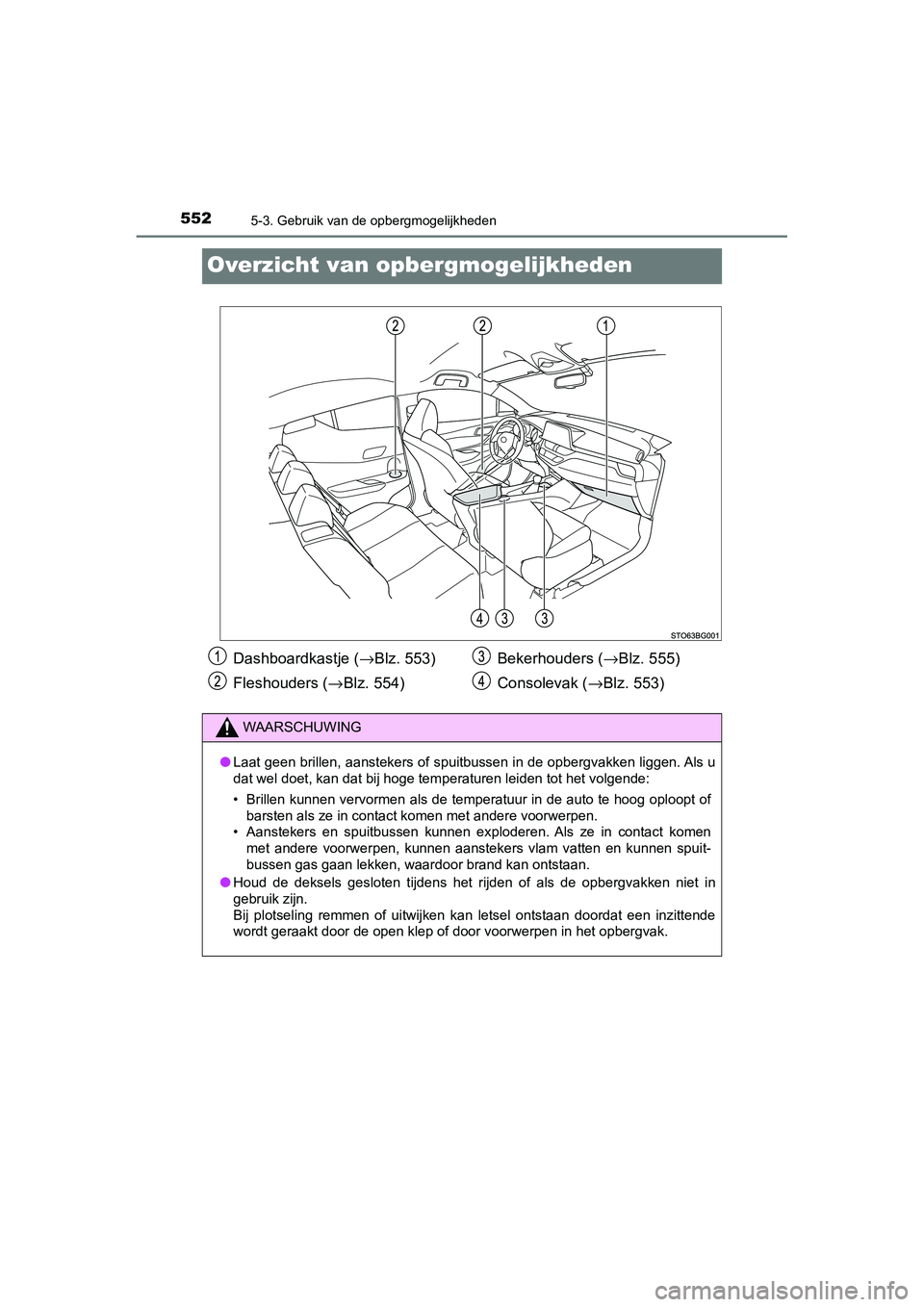

Overzicht van opbergmogelijkheden
Dashboardkastje (→Blz. 553)
Fleshouders (→ Blz. 554) Bekerhouders (
→Blz. 555)
Consolevak ( →Blz. 553)
WAARSCHUWING
●Laat geen brillen, aanstekers of spuitbussen in de opbergvakken liggen. Als u
dat wel doet, kan dat bij hoge tem peraturen leiden tot het volgende:
• Brillen kunnen vervormen als de temperatuur in de auto te hoog oploopt of
barsten als ze in contact komen met andere voorwerpen.
• Aanstekers en spuitbussen kunnen exploderen. Als ze in contact komen
met andere voorwerpen, kunnen aanstekers vlam vatten en kunnen spuit-
bussen gas gaan lekken, waar door brand kan ontstaan.
● Houd de deksels gesloten tijdens het rijden of als de opbergvak ken niet in
gebruik zijn.
Bij plotseling remmen of uitwijken kan letsel ontstaan doordat een inzittende
wordt geraakt door de open klep of door voor werpen in het opbergvak.
C-HR_HV_OM_Europe_OM10647E.b ook Page 552 Tuesday, July 30, 2019 9:59 AM

5535-3. Gebruik van de opbergmogelijkheden
C-HR_HV_OM_Europe_OM10647E
5
Voorzieningen in het interieur

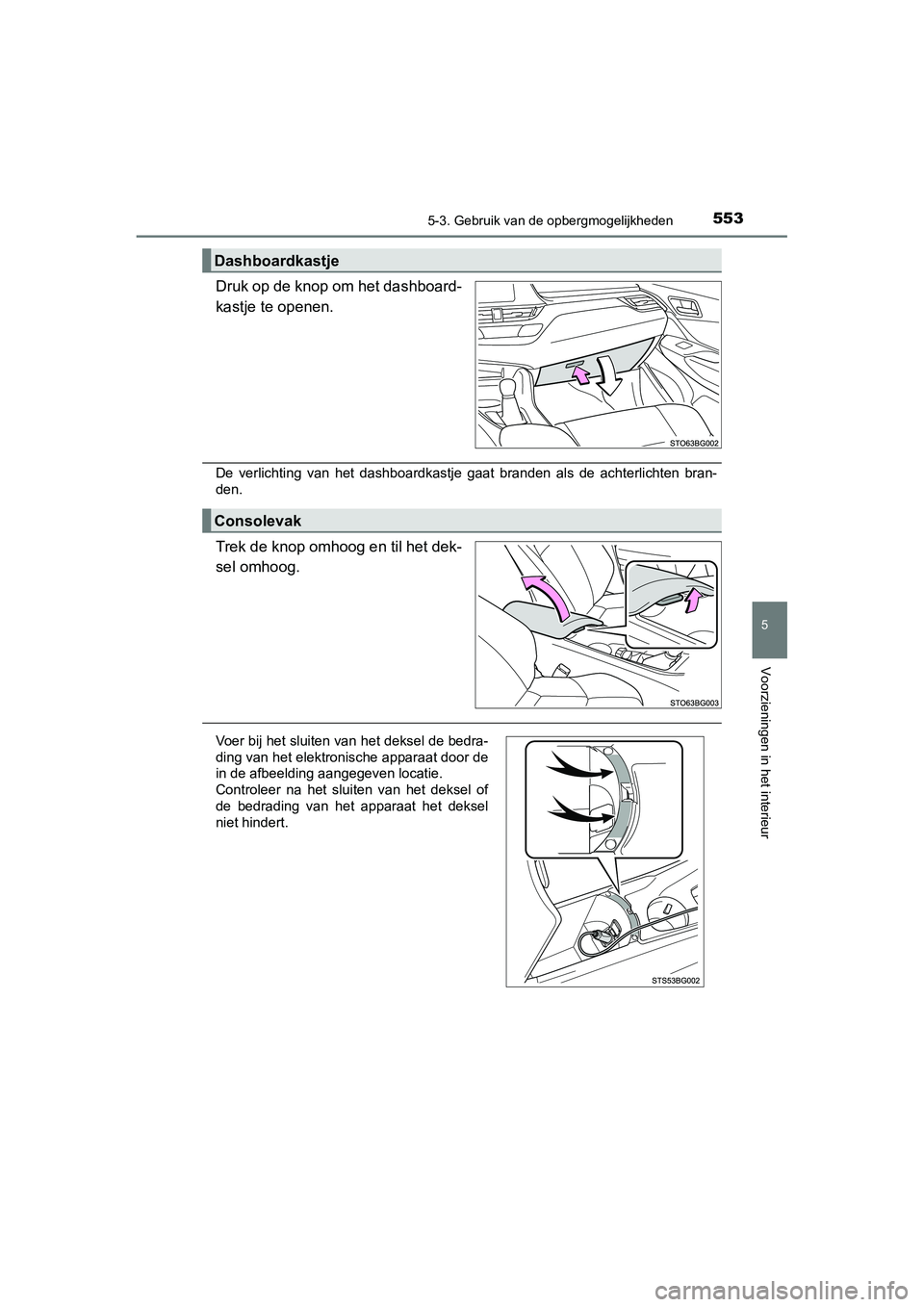

Druk op de knop om het dashboard-
kastje te openen.
De verlichting van het dashboardkastje gaat branden als de achterlichten bran-
den.
Trek de knop omhoog en til het dek-
sel omhoog.
Dashboardkastje
Consolevak
Voer bij het sluiten van het deksel de bedra-
ding van het elektronische apparaat door de
in de afbeelding aangegeven locatie.
Controleer na het sluiten van het deksel of
de bedrading van het apparaat het deksel
niet hindert.
C-HR_HV_OM_Europe_OM10647E.b ook Page 553 Tuesday, July 30, 2019 9:59 AM

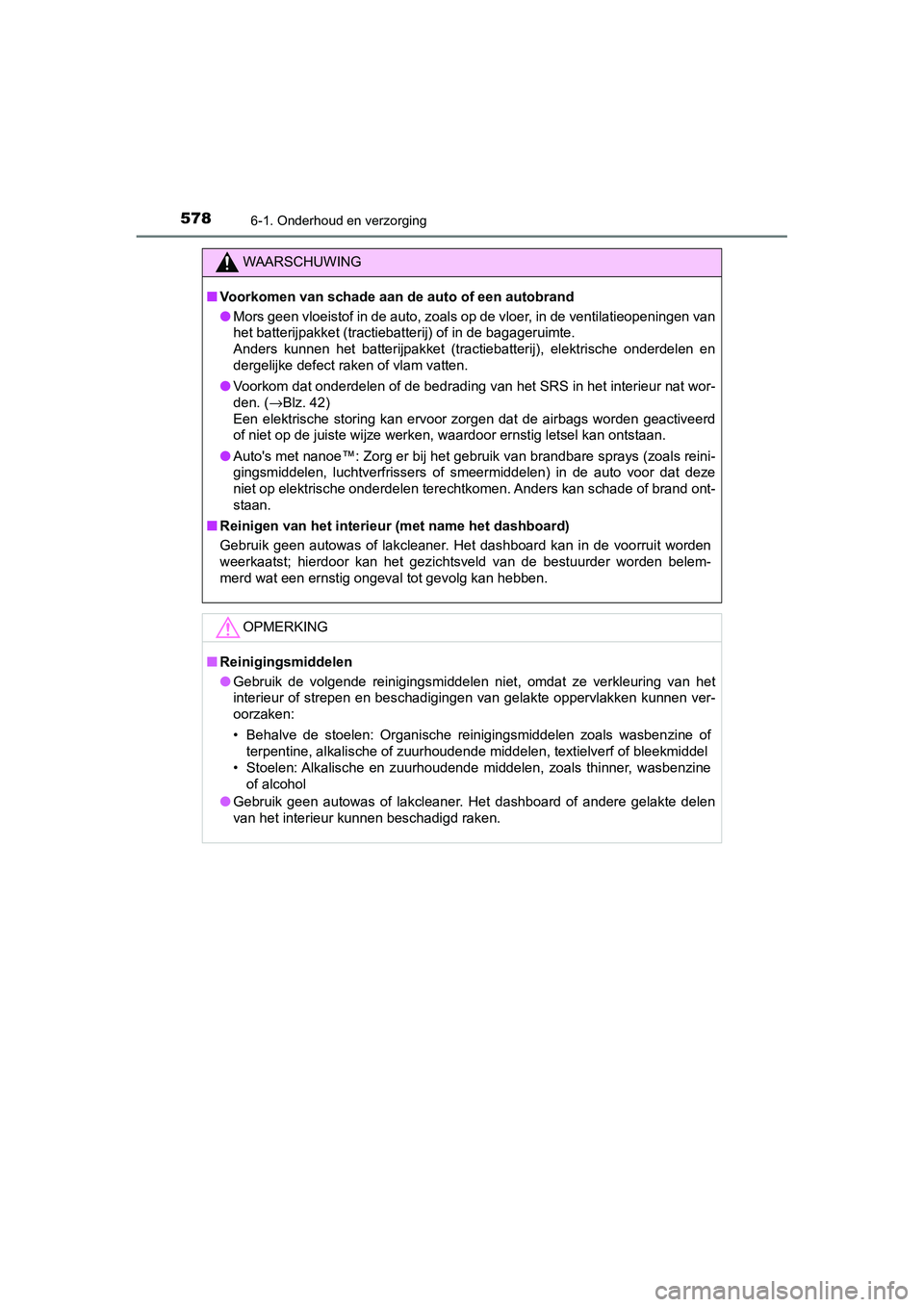

5786-1. Onderhoud en verzorging
C-HR_HV_OM_Europe_OM10647E
WAARSCHUWING
■Voorkomen van schade aan d e auto of een autobrand
● Mors geen vloeistof in de auto, zoals op de vloer, in de ventilatieopeningen van
het batterijpakket (tractiebat terij) of in de bagageruimte.
Anders kunnen het batterijpakket (tractiebatterij), elektrische onderdelen en
dergelijke defect raken of vlam vatten.
● Voorkom dat onderdelen of de bedr ading van het SRS in het interieur nat wor-
den. ( →Blz. 42)
Een elektrische storing kan ervoor zorgen dat de airbags worden geactiveerd
of niet op de juiste wijze werken, waardoor ernstig letsel kan ontstaan.
● Auto's met nanoe™: Zorg er bij het gebruik van brandbare sprays (zoals reini-
gingsmiddelen, luchtverfrissers of smeermiddelen) in de auto vo or dat deze
niet op elektrische onderdelen t erechtkomen. Anders kan schade of brand ont-
staan.
■ Reinigen van het interieur (met name het dashboard)
Gebruik geen autowas of lakcleaner. Het dashboard kan in de voo rruit worden
weerkaatst; hierdoor kan het gez ichtsveld van de bestuurder worden belem-
merd wat een ernstig ongeval tot gevolg kan hebben.
OPMERKING
■ Reinigingsmiddelen
● Gebruik de volgende reinigingsmi ddelen niet, omdat ze verkleuring van het
interieur of strepen en beschadigingen van gelakte oppervlakken kunnen ver-
oorzaken:
• Behalve de stoelen: Organische reinigingsmiddelen zoals wasben zine of
terpentine, alkalische of zuurhoudende middelen, textielverf of bleekmiddel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, wasbenzine of alcohol
● Gebruik geen autowas of lakcleaner. Het dashboard of andere gelakte delen
van het interieur kunn en beschadigd raken.
C-HR_HV_OM_Europe_OM10647E.b ook Page 578 Tuesday, July 30, 2019 9:59 AM

6276-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
6
Onderhoud en verzorging

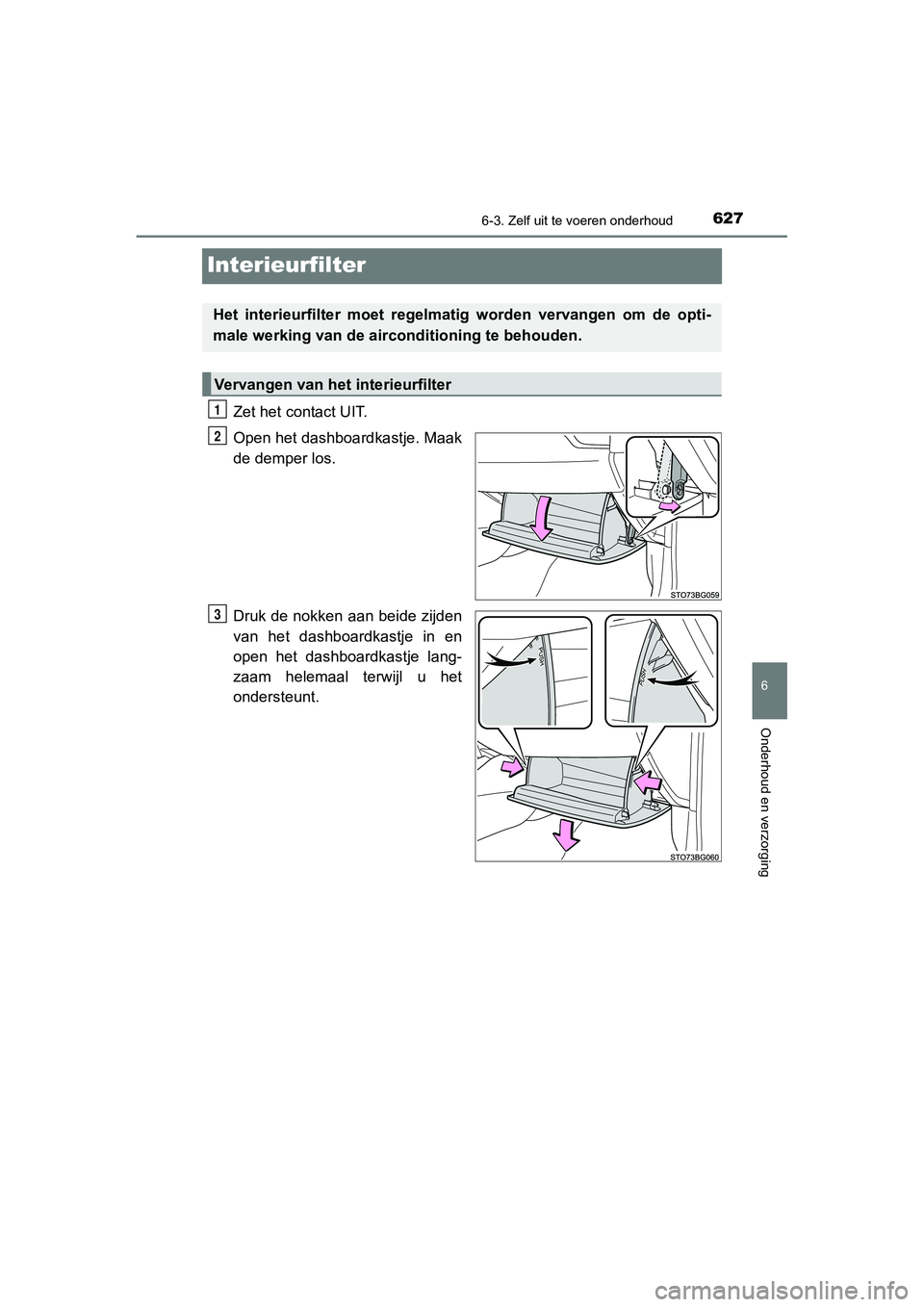

Interieurfilter
Zet het contact UIT.
Open het dashboardkastje. Maak
de demper los.
Druk de nokken aan beide zijden
van het dashboardkastje in en
open het dashboardkastje lang-
zaam helemaal terwijl u het
ondersteunt.
Het interieurfilter moet regelmatig worden vervangen om de opti -
male werking van de air conditioning te behouden.
Vervangen van het interieurfilter
1
2
3
C-HR_HV_OM_Europe_OM10647E.b ook Page 627 Tuesday, July 30, 2019 9:59 AM

6286-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E

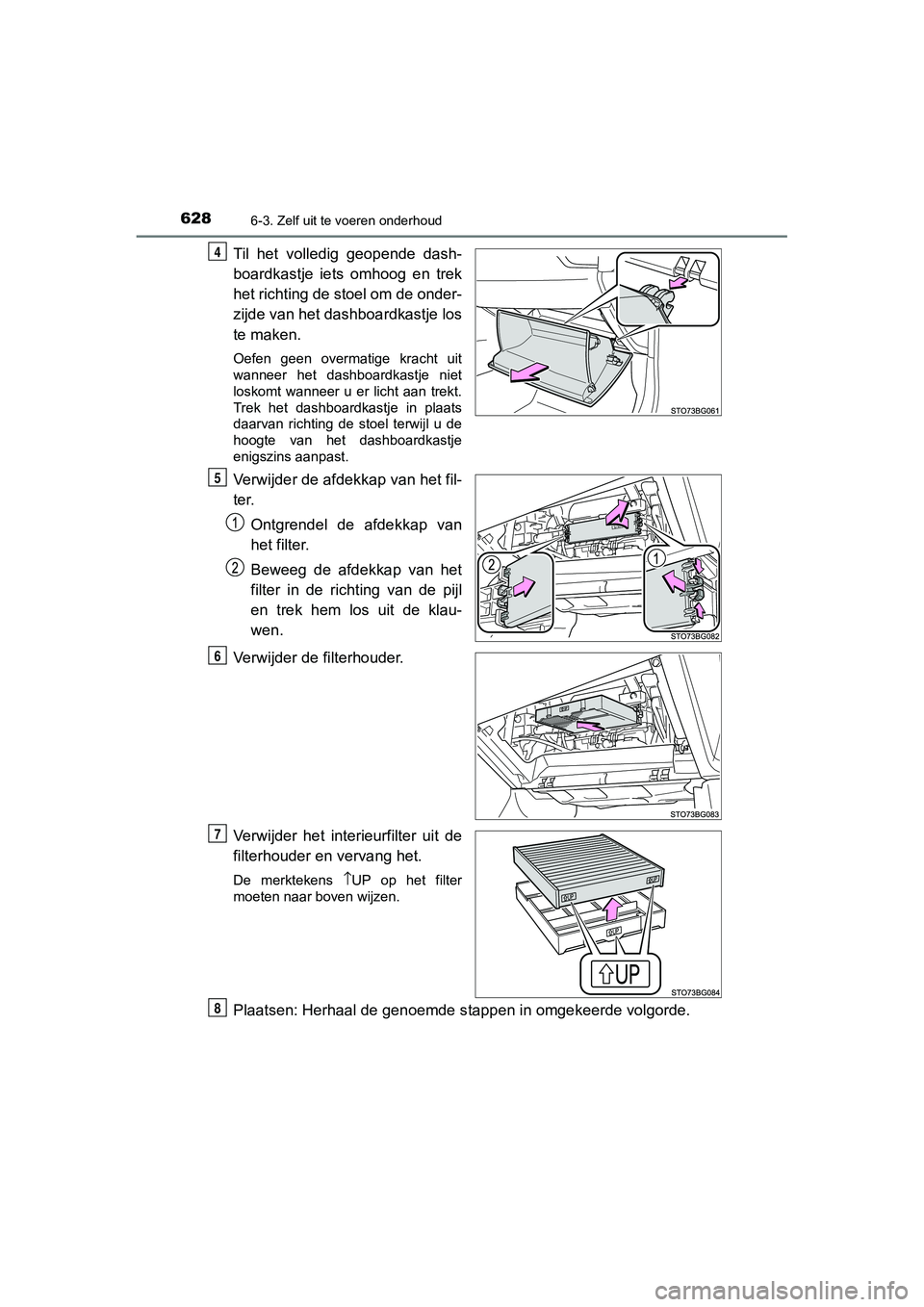

Til het volledig geopende dash-
boardkastje iets omhoog en trek
het richting de stoel om de onder-
zijde van het dashboardkastje los
te maken.
Oefen geen overmatige kracht uit
wanneer het dashboardkastje niet
loskomt wanneer u er licht aan trekt.
Trek het dashboardkastje in plaats
daarvan richting de stoel terwijl u de
hoogte van het dashboardkastje
enigszins aanpast.
Verwijder de afdekkap van het fil-
ter.Ontgrendel de afdekkap van
het filter.
Beweeg de afdekkap van het
filter in de richting van de pijl
en trek hem los uit de klau-
wen.
Verwijder de filterhouder.
Verwijder het interieurfilter uit de
filterhouder en vervang het.
De merktekens \bUP op het filter
moeten naar boven wijzen.
Plaatsen: Herhaal de genoemde s tappen in omgekeerde volgorde.
4
5
6
7
8
C-HR_HV_OM_Europe_OM10647E.b ook Page 628 Tuesday, July 30, 2019 9:59 AM

6296-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
6
Onderhoud en verzorging

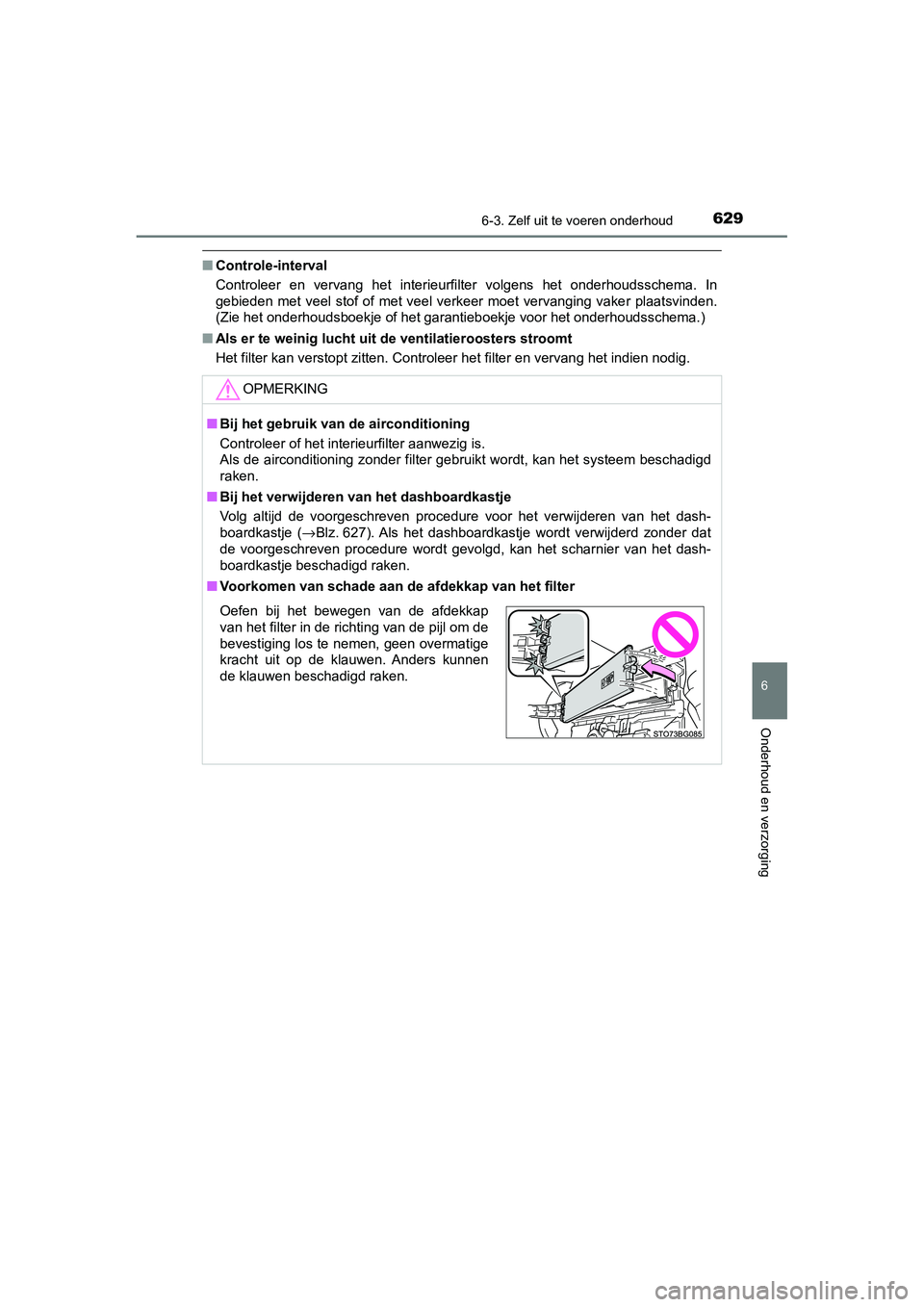

■Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoud sschema. In
gebieden met veel stof of met veel verkeer moet vervanging vake r plaatsvinden.
(Zie het onderhoudsboe kje of het garantieboekje voor het onderh oudsschema.)
■ Als er te weinig lucht uit d e ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het inter ieurfilter aanwezig is.
Als de airconditioning zonder fil ter gebruikt wordt, kan het systeem beschadigd
raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven pr ocedure voor het verwijderen van het dash-
boardkastje ( →Blz. 627). Als het dashboardkastje wordt verwijderd zonder dat
de voorgeschreven procedure wordt gevolgd, kan het scharnier va n het dash-
boardkastje beschadigd raken.
■ Voorkomen van schade aan d e afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om de
bevestiging los te nemen, geen overmatige
kracht uit op de klauwen. Anders kunnen
de klauwen beschadigd raken.
C-HR_HV_OM_Europe_OM10647E.b ook Page 629 Tuesday, July 30, 2019 9:59 AM
