display TOYOTA C_HR HYBRID 2020 Instructieboekje (in Dutch)

1662. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E
■Tellers en display worden verlicht als
Het contact wordt AAN gezet.
■ Hybridesysteemindicator
Eco-gebied
Toont dat milieuvriendelijk wordt gereden.
Power-gebied
Geeft aan dat de auto niet milieuvriendelijk rijdt (bij rijden met vol vermogen,
enz.)
● In de volgende s ituatie werkt de hybri desysteemindicator niet.
• Het controlelampje READY brandt niet.
• De selectiehendel staat in stand P, R of N.
● Als u probeert om de naald tij dens het rijden in het Eco-gebied te houden, rijdt u
milieuvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De geregene-
reerde energie wordt gebruikt om het batterijpakket (tractiebatterij) te laden.
*: Met “regenereren” wordt in dez e handleiding het omzetten van bewegingsener-
gie van de auto in elekt rische energie bedoeld.
Oplaadgebied
Geeft aan dat er energie wordt terugge-
wonnen via regeneratief remmen.
Hybride eco-gebied
Toont dat er niet vaak gebruik wordt
gemaakt van het vermogen van de benzi-
nemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder ver-
schillende omstandigheden.
C-HR_HV_OM_Europe_OM10647E.b
ook Page 166 Tuesday, July 30, 2019 9:59 AM

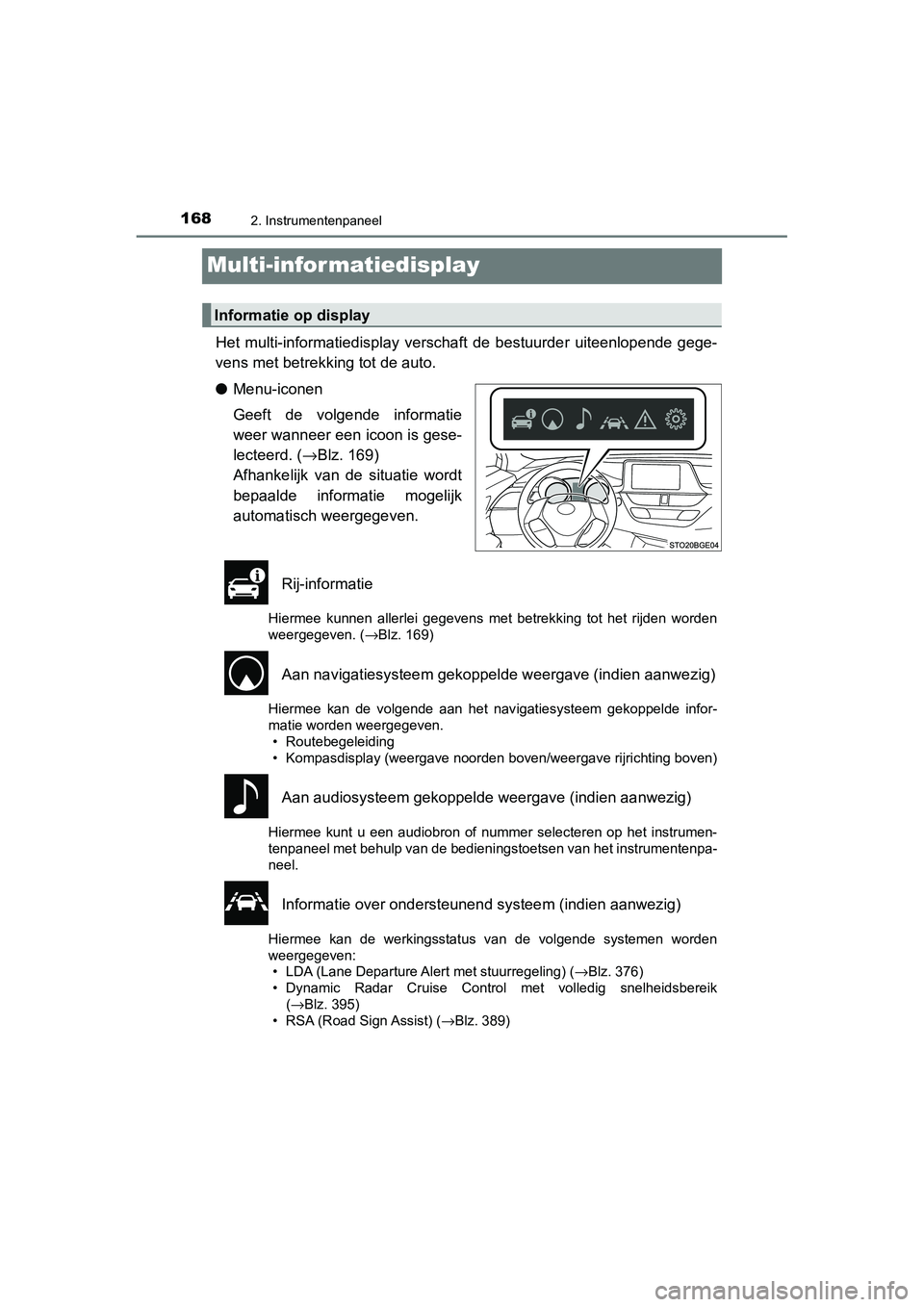

1682. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E
Multi-infor matiedisplay
Het multi-informatiedisplay verschaft de bestuurder uiteenlopen de gege-
vens met betrekk ing tot de auto.
● Menu-iconen
Geeft de volgende informatie
weer wanneer een icoon is gese-
lecteerd. ( →Blz. 169)
Afhankelijk van de situatie wordt
bepaalde informatie mogelijk
automatisch weergegeven.
Rij-informatie
Hiermee kunnen allerlei gegevens met betrekking tot het rijden worden
weergegeven. ( →Blz. 169)
Aan navigatiesysteem gekoppelde weergave (indien aanwezig)
Hiermee kan de volg ende aan het navigatiesysteem gekoppelde inf or-
matie worden weergegeven. • Routebegeleiding
• Kompasdisplay (weergave noorden boven/weergave rijrichting boven)
Aan audiosysteem gekoppelde weergave (indien aanwezig)
Hiermee kunt u een audiobron of nummer selecteren op het instru men-
tenpaneel met behulp van de bedieningstoetsen van het instrumen tenpa-
neel.
Informatie over ondersteunend systeem (indien aanwezig)
Hiermee kan de werkingsstatus van de volgende systemen worden
weergegeven: • LDA (Lane Departure Alert met stuurregeling) ( →Blz. 376)
• Dynamic Radar Cruise Control met volledig snelheidsbereik (→Blz. 395)
• RSA (Road Sign Assist) ( →Blz. 389)
Informatie op display
C-HR_HV_OM_Europe_OM10647E.b ook Page 168 Tuesday, July 30, 2019 9:59 AM

1692. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E
Weergave waarschuwingsmelding
Hiermee kunt u waarschuwingsmeldingen en te nemen maatregelen
weergegeven als er een storing wordt gesignaleerd. (→Blz. 681)
Weergave instellingen
Hiermee kunnen de instellingen van de weergave van het instrume nten-
paneel en de bedieningsinstelling van bepaalde voertuigfuncties worden
gewijzigd. ( →Blz. 171)
Het multi-informatiedisplay wordt
bediend met de bedieningstoetsen
van het instrumentenpaneel.
Terugkeren naar het vorige
scherm
Enter/instellen
Een item selecteren/pagina wijzi-
gen
● Actueel brandstofverbruik (zoneweergave/numerieke weergave)
*1
Geeft het actuele br andstofverbruik weer.
●Gemiddeld brandstofverb ruik (sinds resetten*2/sinds starten/sinds tan-
ken)
*1
Geeft het gemiddelde brandstofverbruik weer sinds respectieveli jk het resetten
van de functie, het starten van het hybridesysteem en het tanke n
Het weergegeven gemiddelde brandst ofverbruik is een globale waarde.
●Gemiddelde rijsnelheid (sinds resetten*2/sinds starten)*1
Geeft de gemiddelde rijsnelheid weer sinds respectievelijk het resetten van de
functie en het starten van het hybridesysteem
●Verstreken tijd (sinds resetten*2/sinds starten)*1
Geeft de verstreken tijd weer sin ds respectievelijk het resetten van de functie
en het starten van het hybridesysteem
Bedienen van de bedieningstoet sen van het instrumentenpaneel
Rij-informatie
C-HR_HV_OM_Europe_OM10647E.b ook Page 169 Tuesday, July 30, 2019 9:59 AM

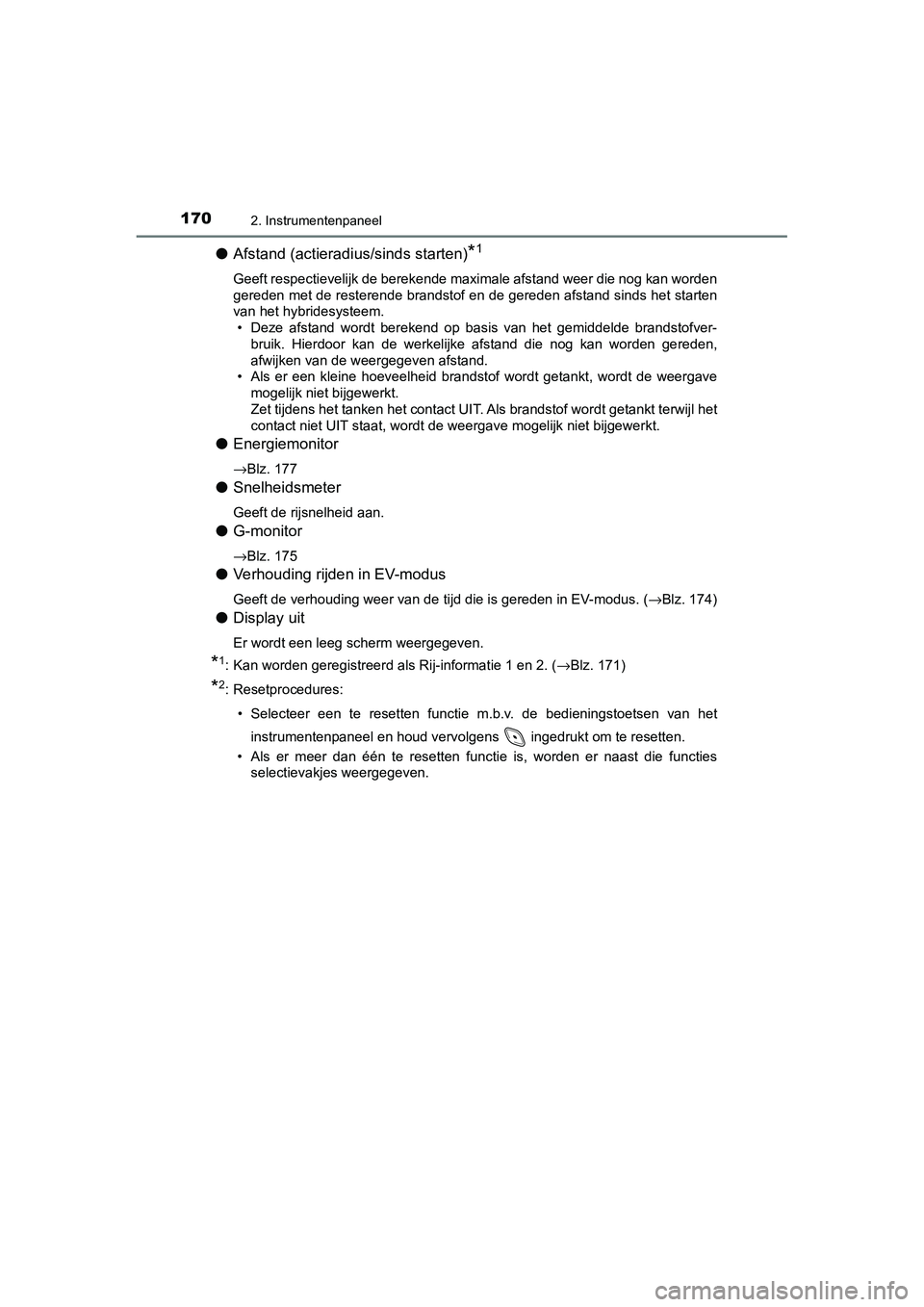

1702. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E
●Afstand (actieradius/sinds starten)*1
Geeft respectievelijk de berekende maximale afstand weer die no g kan worden
gereden met de resterende brandstof en de gereden afstand sinds het starten
van het hybridesysteem. • Deze afstand wordt berekend op basis van het gemiddelde brands tofver-
bruik. Hierdoor kan de werkelijke afstand die nog kan worden ge reden,
afwijken van de w eergegeven afstand.
• Als er een kleine hoeveelheid brandstof wordt getankt, wordt d e weergave
mogelijk niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als brandstof wordt get ankt terwijl het
contact niet UIT staat, wordt de weergave mogelijk niet bijgewe rkt.
●Energiemonitor
→Blz. 177
●Snelheidsmeter
Geeft de rijsnelheid aan.
●G-monitor
→Blz. 175
●Verhouding rijden in EV-modus
Geeft de verhouding weer van de tijd die is gereden in EV-modus. (→Blz. 174)
● Display uit
Er wordt een leeg sc herm weergegeven.
*1: Kan worden geregistreerd al s Rij-informatie 1 en 2. (→Blz. 171)
*2: Resetprocedures:
• Selecteer een te resetten func tie m.b.v. de bedieningstoetsen van het
instrumentenpaneel en houd vervolgens ingedrukt om te resetten .
• Als er meer dan één te resetten functie is, worden er naast di e functies
selectievakjes weergegeven.
C-HR_HV_OM_Europe_OM10647E.b ook Page 170 Tuesday, July 30, 2019 9:59 AM

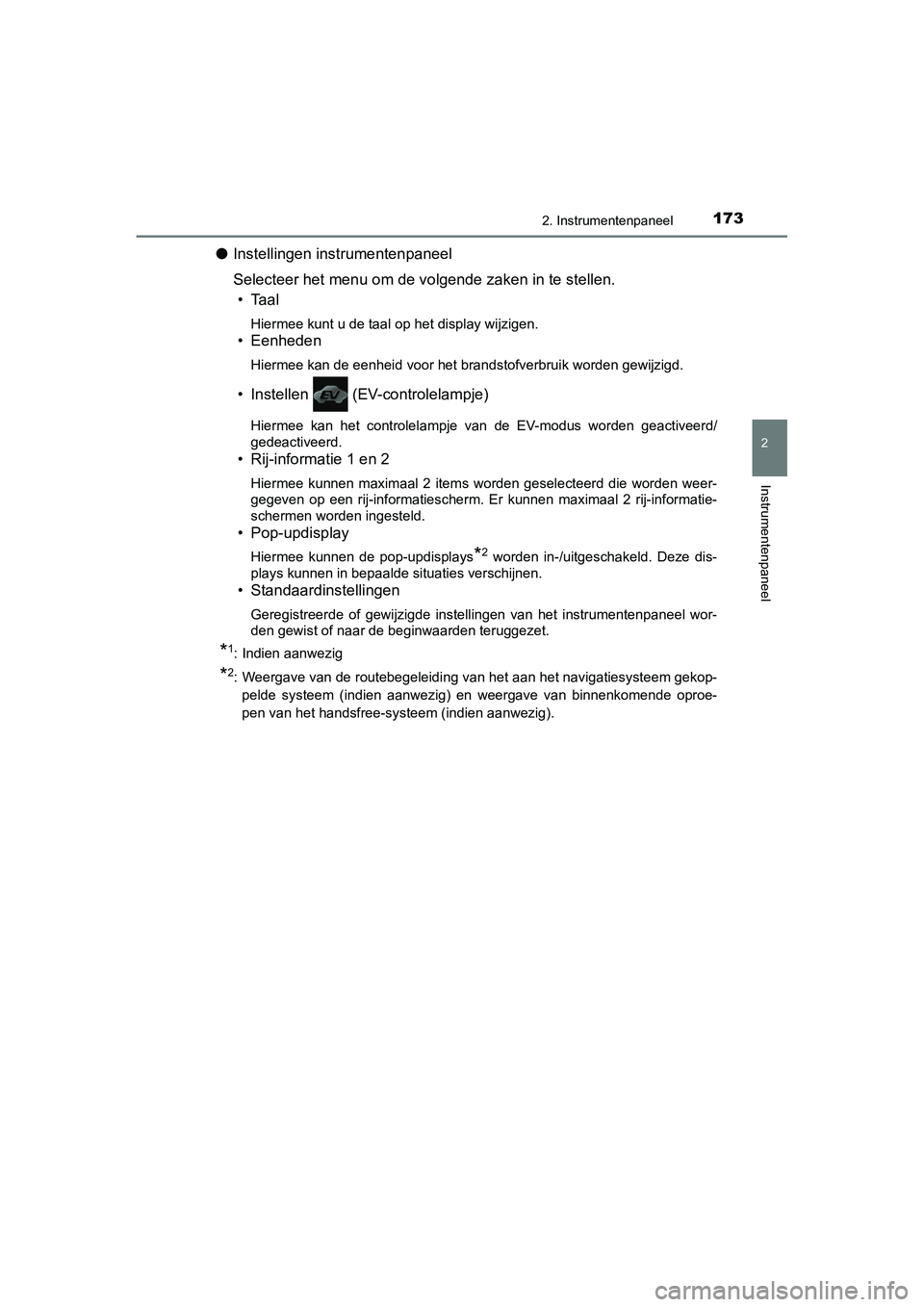

1732. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E
●Instellingen instrumentenpaneel
Selecteer het menu om de volgende zaken in te stellen.
• Taal
Hiermee kunt u de taal op het display wijzigen.
• Eenheden
Hiermee kan de eenheid voor het brandstofverbruik worden gewijzigd.
• Instellen (EV-controlelampje)
Hiermee kan het controlelampje van de EV-modus worden geactivee rd/
gedeactiveerd.
• Rij-informatie 1 en 2
Hiermee kunnen maximaal 2 items worden geselecteerd die worden weer-
gegeven op een rij-informatiescherm. Er kunnen maximaal 2 rij-i nformatie-
schermen worden ingesteld.
• Pop-updisplay
Hiermee kunnen de pop-updisplays*2 worden in-/uitgeschakeld. Deze dis-
plays kunnen in bepaalde situaties verschijnen.
• Standaardinstellingen
Geregistreerde of gewijzigde instellingen van het instrumentenp aneel wor-
den gewist of n aar de beginwaarden teruggezet.
*1: Indien aanwezig
*2: Weergave van de routebegeleidi ng van het aan het navigatiesysteem gekop-
pelde systeem (indien aanwezig) e n weergave van binnenkomende oproe-
pen van het handsfree-systeem (i ndien aanwezig).
C-HR_HV_OM_Europe_OM10647E.b ook Page 173 Tuesday, July 30, 2019 9:59 AM

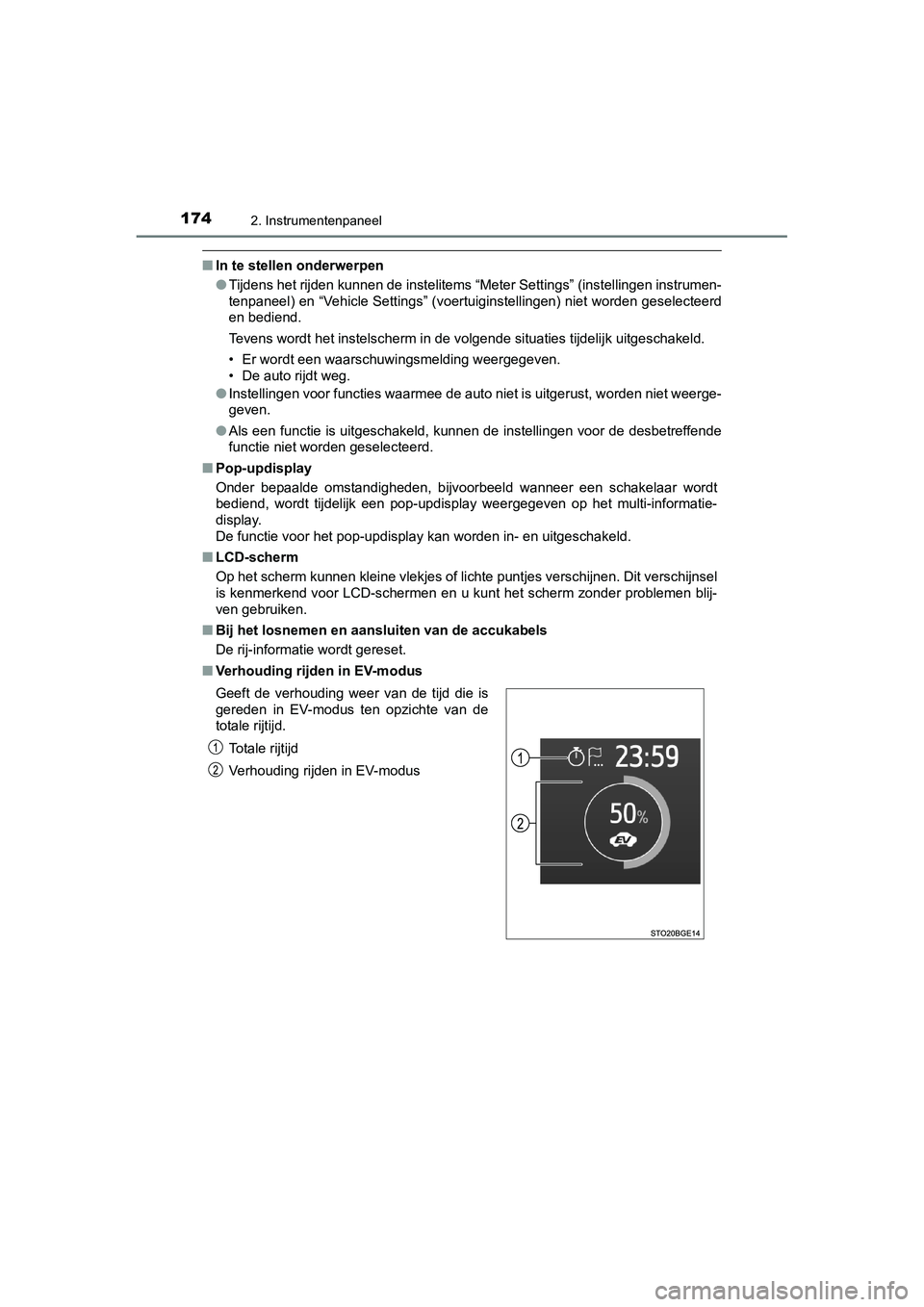

1742. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E
■In te stellen onderwerpen
●Tijdens het rijden kunnen de instelitems “Meter Settings” (inst ellingen instrumen-
tenpaneel) en “Vehicle Settings” (voertuiginstellingen) niet wo rden geselecteerd
en bediend.
Tevens wordt het instelscherm in de volgende situaties tijdelij k uitgeschakeld.
• Er wordt een waarschuwi ngsmelding weergegeven.
• De auto rijdt weg.
● Instellingen voor functies waarmee de auto niet is uitgerust, w orden niet weerge-
geven.
● Als een functie is uitgeschakeld, kunnen de instellingen voor d e desbetreffende
functie niet worden geselecteerd.
■ Pop-updisplay
Onder bepaalde omstandigheden, b ijvoorbeeld wanneer een schakelaar wordt
bediend, wordt tijdelijk een pop-updisplay weergegeven op het m ulti-informatie-
display.
De functie voor het pop-updispl ay kan worden in- en uitgeschake ld.
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijn en. Dit verschijnsel
is kenmerkend voor LCD-schermen en u kunt het scherm zonder problemen blij-
ven gebruiken.
■ Bij het losnemen en aans luiten van de accukabels
De rij-informatie wordt gereset.
■ Verhouding rijden in EV-modus
Geeft de verhouding weer van de tijd die is
gereden in EV-modus ten opzichte van de
totale rijtijd.
Totale rijtijd
Verhouding rijden in EV-modus
C-HR_HV_OM_Europe_OM10647E.b ook Page 174 Tuesday, July 30, 2019 9:59 AM

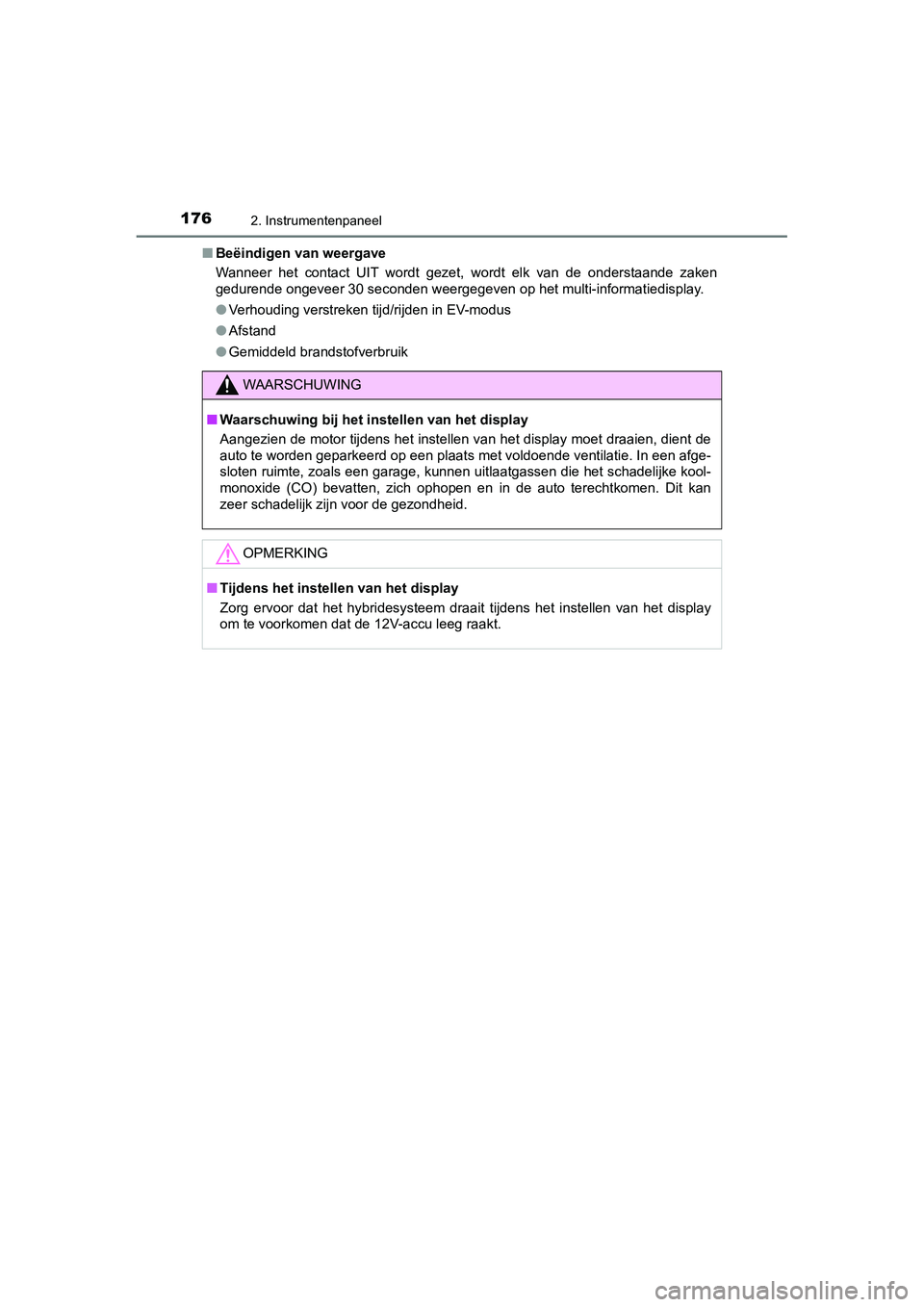

1762. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E■
Beëindigen van weergave
Wanneer het contact UIT wordt gezet, wordt elk van de onderstaa nde zaken
gedurende ongeveer 30 seconden w eergegeven op het multi-informatiedisplay.
● Verhouding verstreken tijd/rijden in EV-modus
● Afstand
● Gemiddeld brandstofverbruik
WAARSCHUWING
■Waarschuwing bij het instellen van het display
Aangezien de motor tijdens het instellen van het display moet d raaien, dient de
auto te worden geparkeerd op een plaats met voldoende ventilatie. In een afge-
sloten ruimte, zoals een garage , kunnen uitlaatgassen die het schadelijke kool-
monoxide (CO) bevatten, zich ophopen en in de auto terechtkomen . Dit kan
zeer schadelijk zijn voor de gezondheid.
OPMERKING
■ Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait tijdens het instellen van het display
om te voorkomen dat de 12V-accu leeg raakt.
C-HR_HV_OM_Europe_OM10647E.b ook Page 176 Tuesday, July 30, 2019 9:59 AM

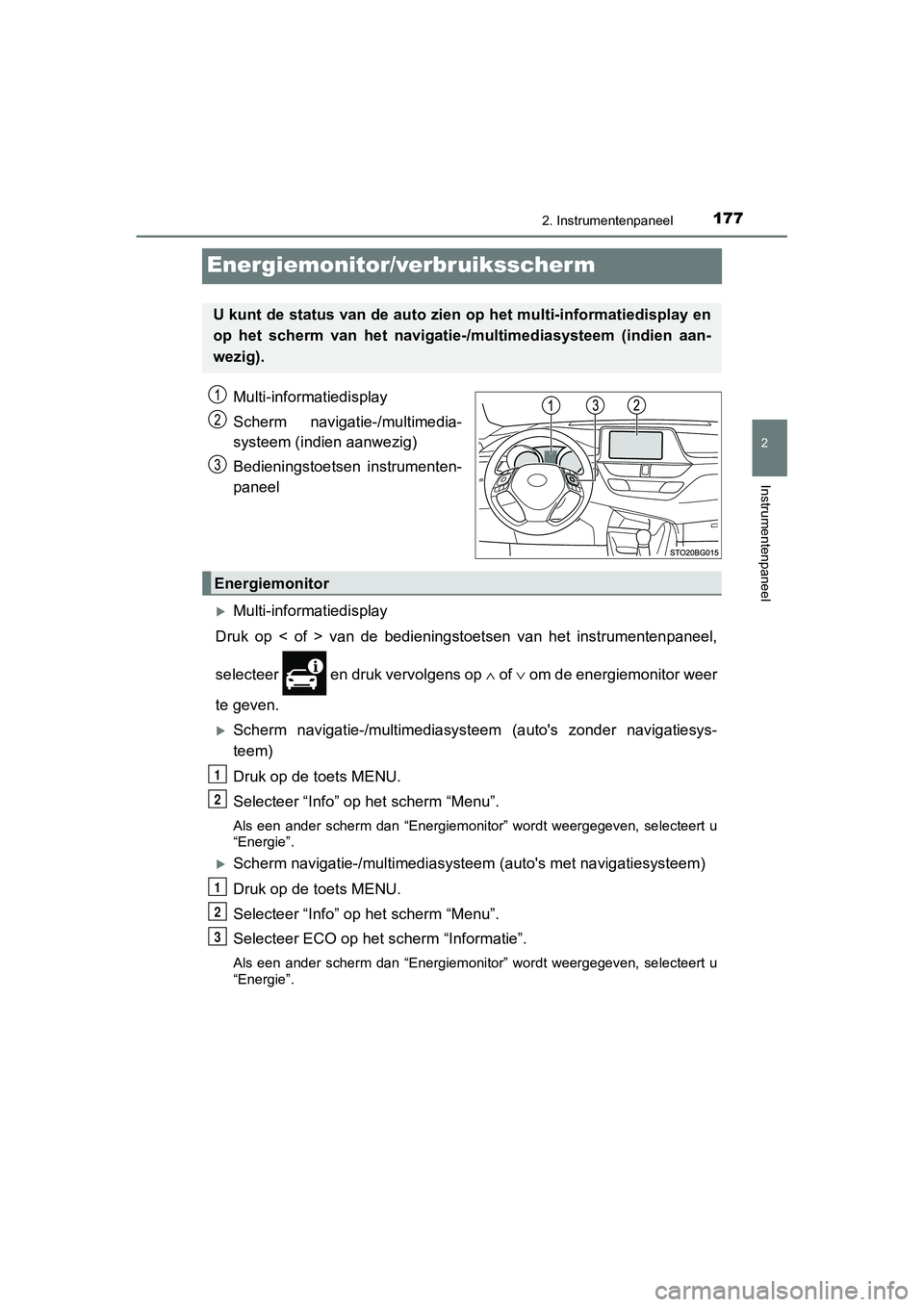

177
2
2. Instrumentenpaneel
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E
Energiemonitor/verbruiksscherm
Multi-informatiedisplay
Scherm navigatie-/multimedia-
systeem (indien aanwezig)
Bedieningstoetsen instrumenten-
paneel
Multi-informatiedisplay
Druk op < of > van de bedienings toetsen van het instrumentenpaneel,
selecteer en druk vervolgens op ∧ of ∨ om de energiemonitor weer
te geven.
Scherm navigatie-/multimediasyst eem (auto's zonder navigatiesys -
teem)
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Als een ander scherm dan “Energiemonitor” wordt weergegeven, se lecteert u
“Energie”.
Scherm navigatie-/multimediasyst eem (auto's met navigatiesysteem)
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Selecteer ECO op het scherm “Informatie”.
Als een ander scherm dan “Energiemonitor” wordt weergegeven, se lecteert u
“Energie”.
U kunt de status van de auto zien op het multi-informatiedispla y en
op het scherm van het navigatie-/multimediasysteem (indien aan-
wezig).
Energiemonitor
1
2
1
2
3
C-HR_HV_OM_Europe_OM10647E.b ook Page 177 Tuesday, July 30, 2019 9:59 AM

1782. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647EScherm navigatie-/mul
timediasysteem Multi- informatiedisplay
Wanneer de auto wordt aangedreven door de elektromotor (tractie motor)
Wanneer de auto wordt aangedreven door de benzinemotor en de el ektromotor
(tractiemotor)
Wanneer de auto wo rdt aangedreven door de benzinemotor
C-HR_HV_OM_Europe_OM10647E.b ook Page 178 Tuesday, July 30, 2019 9:59 AM

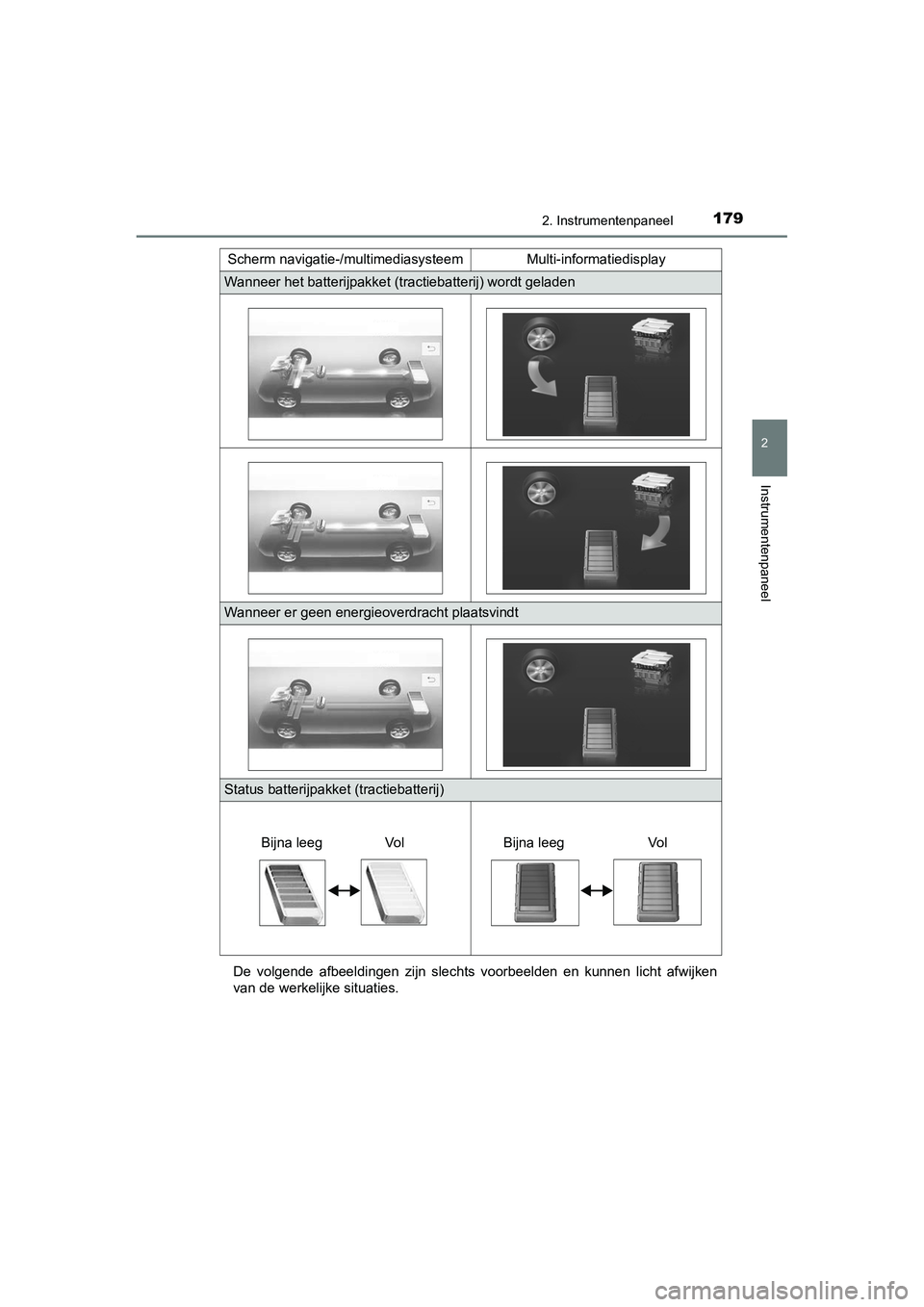

1792. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647EDe volgende afbeeldingen zijn slechts voorbeelden en kunnen lic
ht afwijken
van de werkelijke situaties.
Wanneer het batterijpakket (t ractiebatterij) wordt geladen
Wanneer er geen energieoverdracht plaatsvindt
Status batterijpakket (tractiebatterij)
Scherm navigatie-/mul timediasysteem Multi- informatiedisplay
Bijna leeg VolBijna leegVol
C-HR_HV_OM_Europe_OM10647E.b ook Page 179 Tuesday, July 30, 2019 9:59 AM
