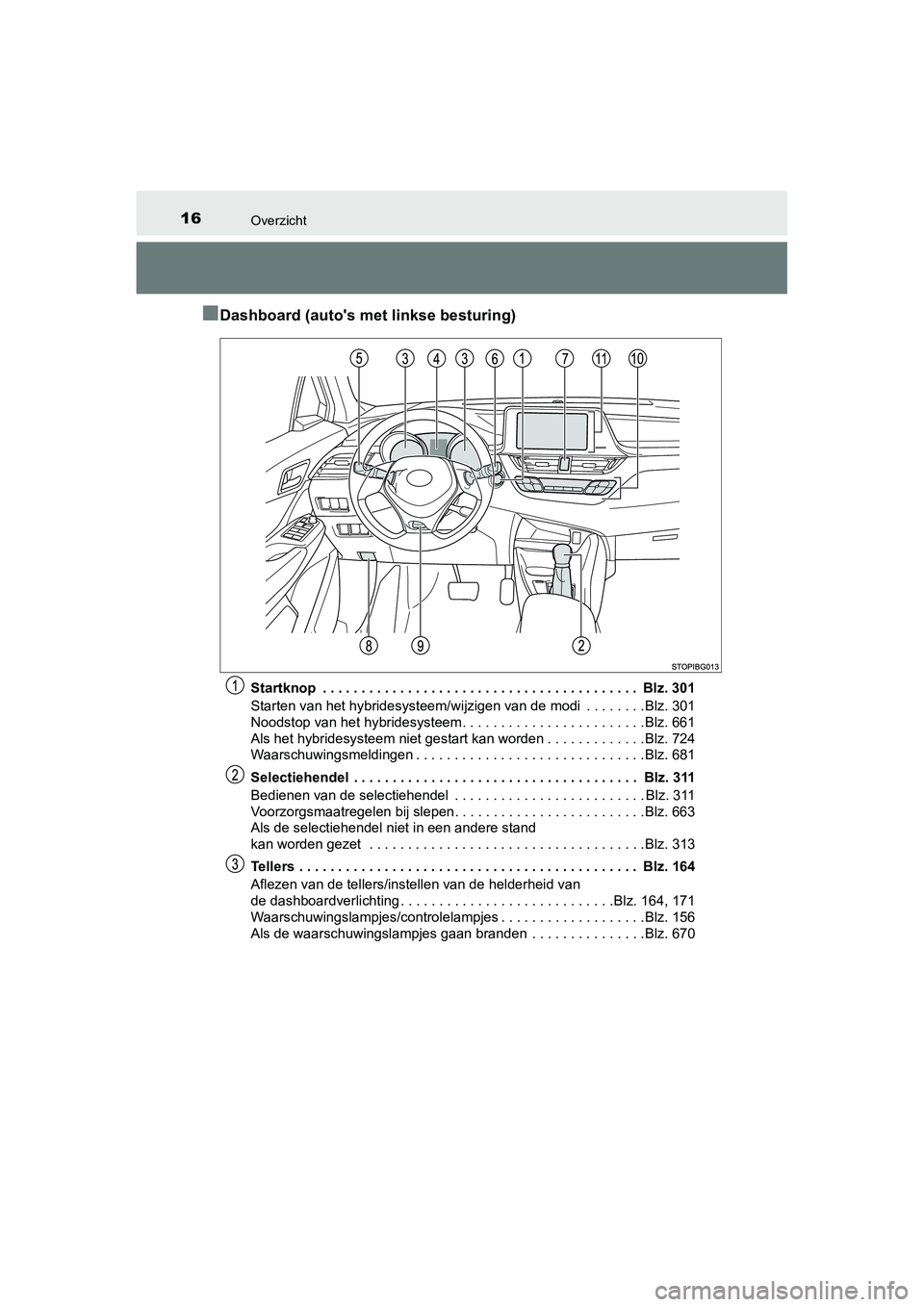

Page 17 of 798

16Overzicht
C-HR_HV_OM_Europe_OM10647E
■Dashboard (auto's met linkse besturing)
Startknop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 301
Starten van het hybridesysteem/wi jzigen van de modi . . . . . . . .Blz. 301
Noodstop van he t hybridesysteem. . . . . . . . . . . . . . . . . . . . . . . .Blz. 661
Als het hybridesysteem niet gestart kan worden . . . . . . . . . . . . .Blz. 724
Waarschuwingsmeldingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 681
Selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 311
Bedienen van de selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 311
Voorzorgsmaatregelen bij slepen. . . . . . . . . . . . . . . . . . . . . . . . .Blz. 663
Als de selectiehendel n iet in een andere stand
kan worden gezet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 313
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 164
Aflezen van de tellers/instellen van de helderheid van
de dashboardverlichting . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 164, 171
Waarschuwingslampjes/controle lampjes . . . . . . . . . . . . . . . . . . .Blz. 156
Als de waarschuwingslampjes gaan branden . . . . . . . . . . . . . . .Blz. 670
C-HR_HV_OM_Europe_OM10647E.b ook Page 16 Tuesday, July 30, 2019 9:59 AM

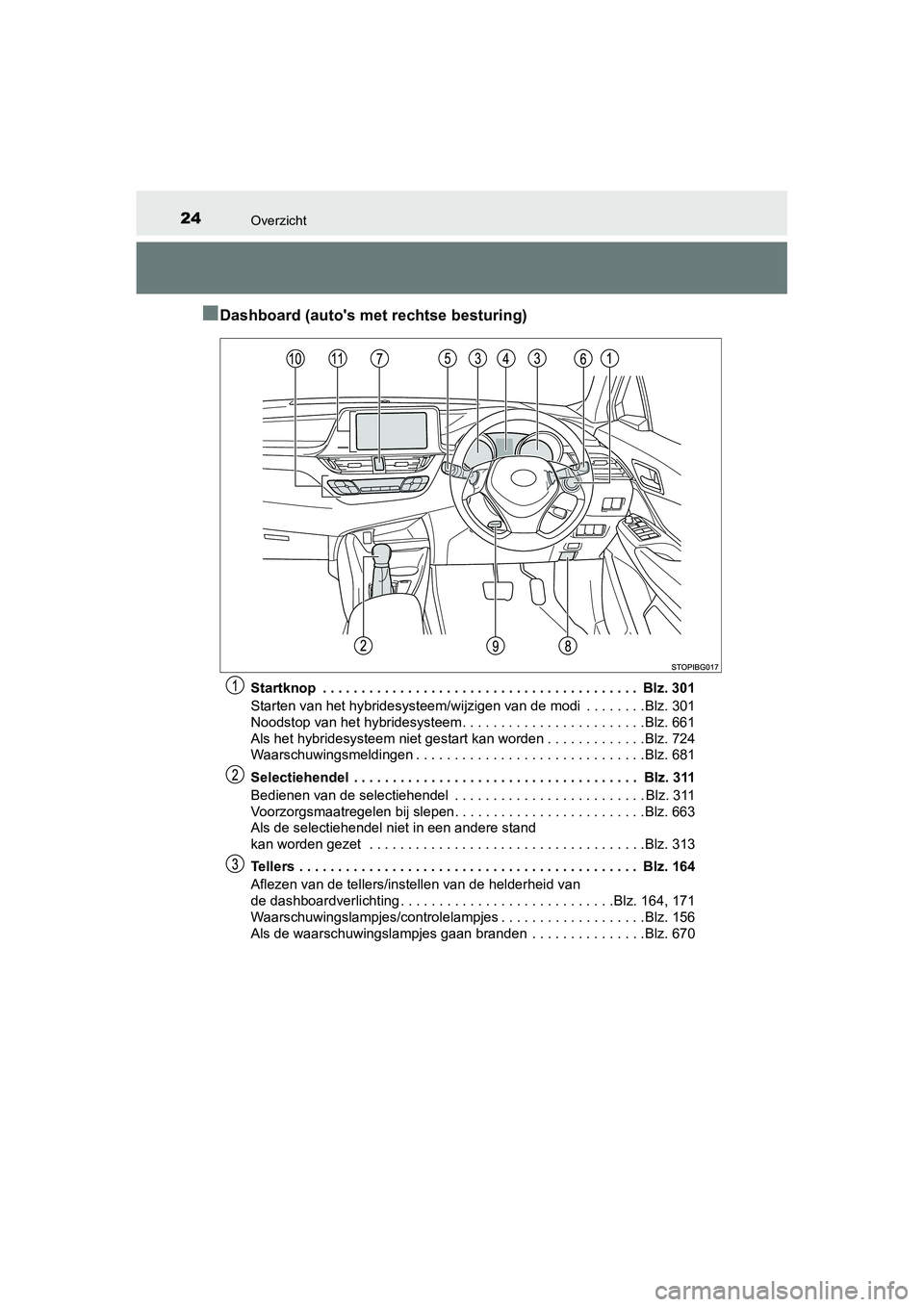

Page 25 of 798

24Overzicht
C-HR_HV_OM_Europe_OM10647E
■Dashboard (auto's met rechtse besturing)
Startknop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 301
Starten van het hybridesysteem/wi jzigen van de modi . . . . . . . .Blz. 301
Noodstop van he t hybridesysteem. . . . . . . . . . . . . . . . . . . . . . . .Blz. 661
Als het hybridesysteem niet gestart kan worden . . . . . . . . . . . . .Blz. 724
Waarschuwingsmeldingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 681
Selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 311
Bedienen van de selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 311
Voorzorgsmaatregelen bij slepen. . . . . . . . . . . . . . . . . . . . . . . . .Blz. 663
Als de selectiehendel n iet in een andere stand
kan worden gezet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 313
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 164
Aflezen van de tellers/instellen van de helderheid van
de dashboardverlichting . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 164, 171
Waarschuwingslampjes/controle lampjes . . . . . . . . . . . . . . . . . . .Blz. 156
Als de waarschuwingslampjes gaan branden . . . . . . . . . . . . . . .Blz. 670
C-HR_HV_OM_Europe_OM10647E.b ook Page 24 Tuesday, July 30, 2019 9:59 AM

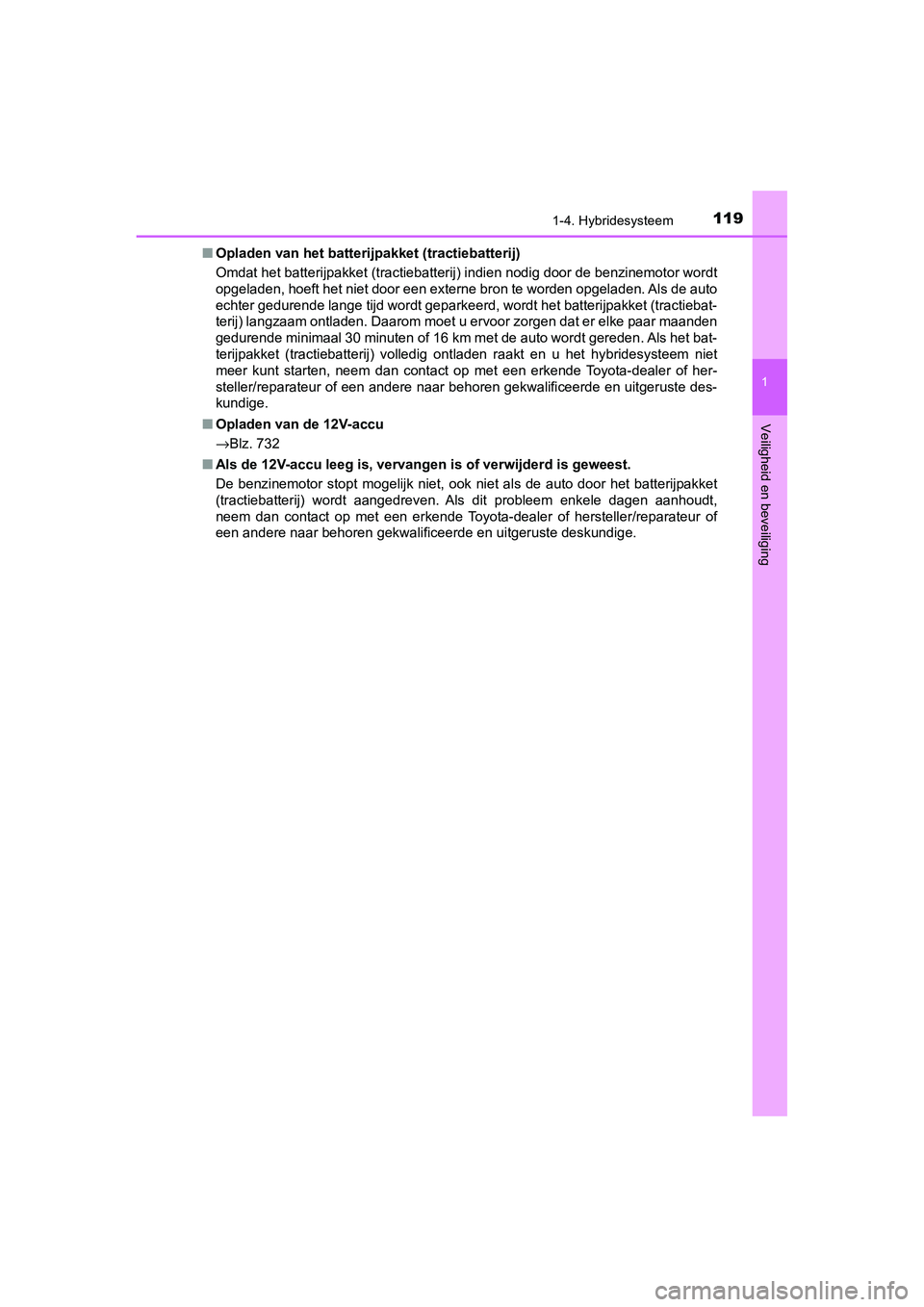

Page 120 of 798

1191-4. Hybridesysteem
1
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10647E■
Opladen van het batter ijpakket (tractiebatterij)
Omdat het batterijpakket (tractie batterij) indien nodig door de benzinemotor wordt
opgeladen, hoeft het niet door een externe bron te worden opgel aden. Als de auto
echter gedurende lange tijd wordt geparkeerd, wordt het batteri jpakket (tractiebat-
terij) langzaam ontladen. Daarom m oet u ervoor zorgen dat er elke paar maanden
gedurende minimaal 30 minuten of 16 km met de auto wordt gereden . Als het bat-
terijpakket (tractiebatterij) volledig ontladen raakt en u het hybridesysteem niet
meer kunt starten, neem dan contact op met een erkende Toyota-d ealer of her-
steller/reparateur of een andere n aar behoren gekwalificeerde en uitgeruste des-
kundige.
■ Opladen van de 12V-accu
→Blz. 732
■ Als de 12V-accu leeg is, vervan gen is of verwijderd is geweest.
De benzinemotor stopt mogelijk niet, ook niet als de auto door het batterijpakket
(tractiebatterij) wordt aangedrev en. Als dit probleem enkele da gen aanhoudt,
neem dan contact op met een erkende Toyota-dealer of hersteller /reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
C-HR_HV_OM_Europe_OM10647E.book Page 119 Tuesday, July 30, 2019 9:59 AM

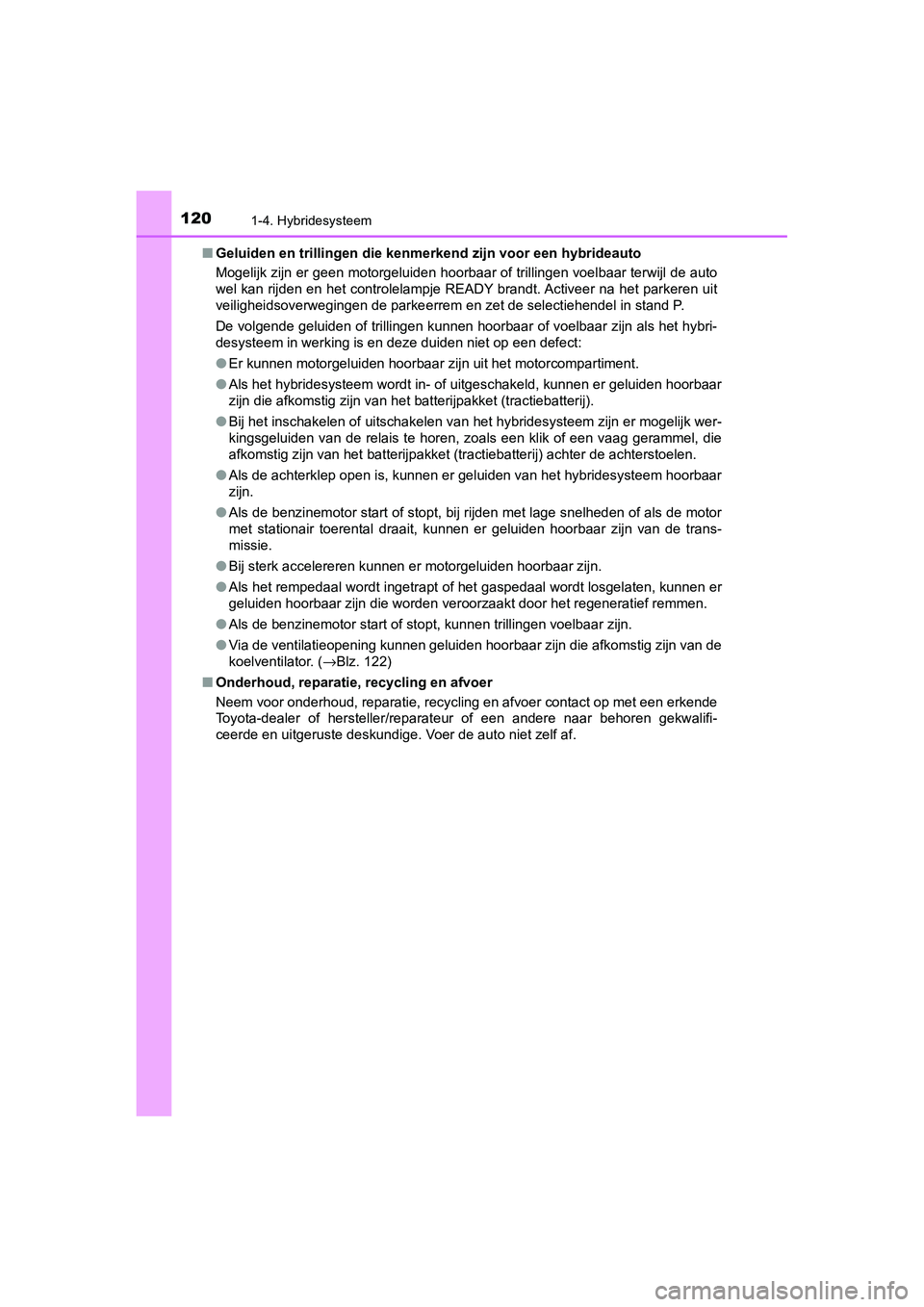

Page 121 of 798

1201-4. Hybridesysteem
C-HR_HV_OM_Europe_OM10647E■
Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden hoorbaar of trillingen voel baar terwijl de auto
wel kan rijden en het controlelampje READY brandt. Activeer na het parkeren uit
veiligheidsoverwegingen de parke errem en zet de selectiehendel in stand P.
De volgende geluiden of trillingen kunnen hoorbaar of voelbaar zijn als het hybri-
desysteem in werking is en de ze duiden niet op een defect:
● Er kunnen motorgeluiden hoorbaar zijn uit het motorcompartiment.
● Als het hybridesysteem wordt in- of uitgeschakeld, kunnen er ge luiden hoorbaar
zijn die afkomstig zijn van het batterijpakket (tractiebatterij).
● Bij het inschakelen of uitschakelen van het hybridesysteem zijn er mogelijk wer-
kingsgeluiden van de relais te horen, zoals een klik of een vaa g gerammel, die
afkomstig zijn van het batterijpakket (tractiebatterij) achter de achterstoelen.
● Als de achterklep open is, kunnen er geluiden van het hybridesysteem hoorbaar
zijn.
● Als de benzinemotor start of stopt, bij rijden met lage snelheden of als de motor
met stationair toerental draait, kunnen er geluiden hoorbaar zi jn van de trans-
missie.
● Bij sterk accelereren kunnen er motorgeluiden hoorbaar zijn.
● Als het rempedaal wordt ingetrapt of het gaspedaal wordt losgelaten, kunnen er
geluiden hoorbaar zijn die worden veroorzaakt door het regeneratief remmen.
● Als de benzinemotor start of sto pt, kunnen trillingen voelbaar zijn.
● Via de ventilatieopening kunnen geluiden hoorbaar zijn die afkomstig zijn van de
koelventilator. ( →Blz. 122)
■ Onderhoud, reparatie, recycling en afvoer
Neem voor onderhoud, reparatie, recycling en afvoer contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundi ge. Voer de auto niet zelf af.
C-HR_HV_OM_Europe_OM10647E.b ook Page 120 Tuesday, July 30, 2019 9:59 AM

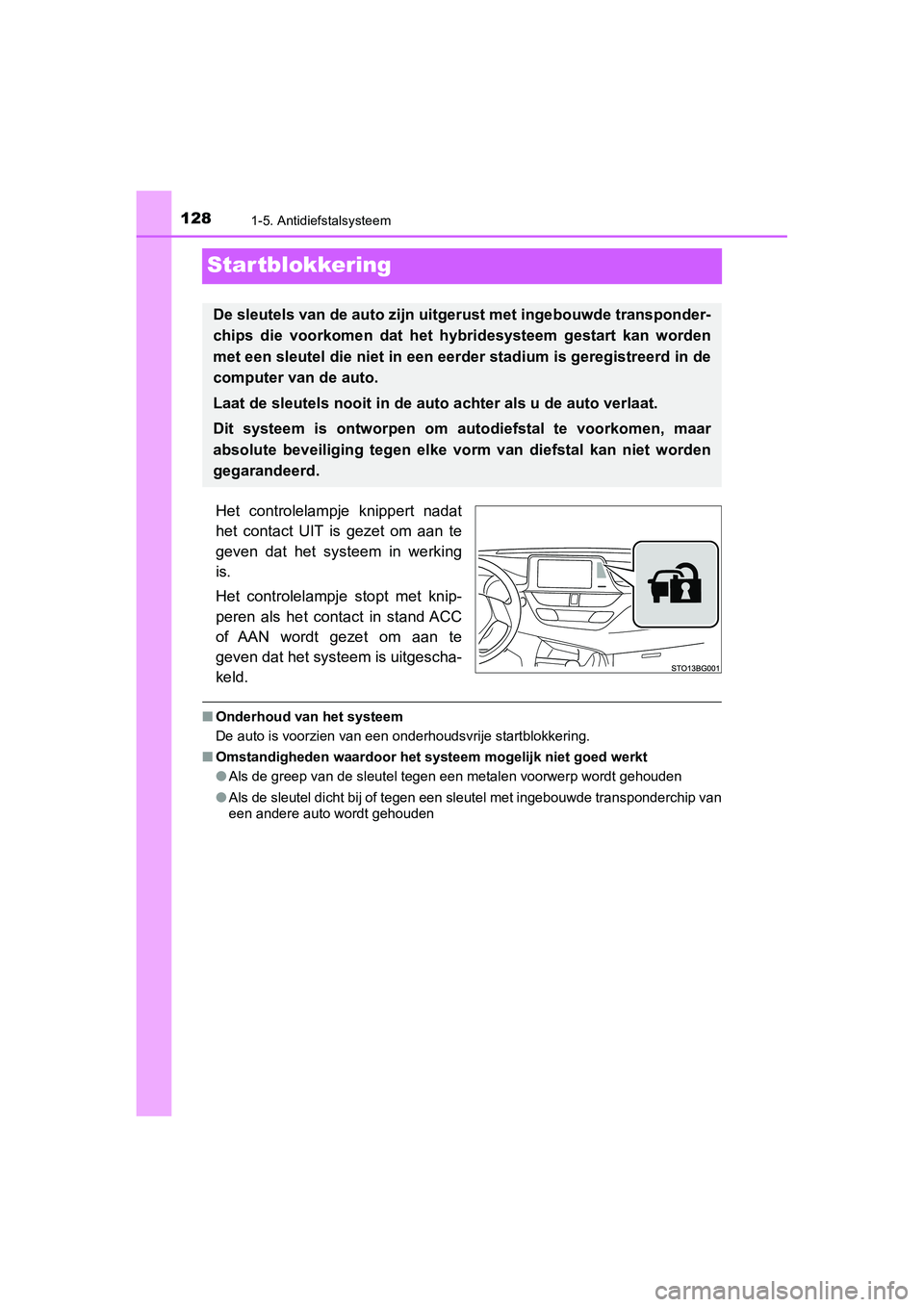

Page 129 of 798

1281-5. Antidiefstalsysteem
C-HR_HV_OM_Europe_OM10647E
Startblokkering
Het controlelampje knippert nadat
het contact UIT is gezet om aan te
geven dat het systeem in werking
is.
Het controlelampje stopt met knip-
peren als het contact in stand ACC
of AAN wordt gezet om aan te
geven dat het systeem is uitgescha-
keld.
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije startblokkering.
■ Omstandigheden waardoor het syst eem mogelijk niet goed werkt
● Als de greep van de sl eutel tegen een metalen voorwerp wordt gehouden
● Als de sleutel dicht bij of tegen een sleutel met ingebouwde tr ansponderchip van
een andere auto wordt gehouden
De sleutels van de auto zijn uitgerust met ingebouwde transpond er-
chips die voorkomen dat het hybridesysteem gestart kan worden
met een sleutel die niet in een eerder stadium is geregistreerd in de
computer van de auto.
Laat de sleutels nooit in de auto achter als u de auto verlaat.
Dit systeem is ontworpen om autodiefstal te voorkomen, maar
absolute beveiliging tegen elke vorm van diefstal kan niet word en
gegarandeerd.
C-HR_HV_OM_Europe_OM10647E.b ook Page 128 Tuesday, July 30, 2019 9:59 AM

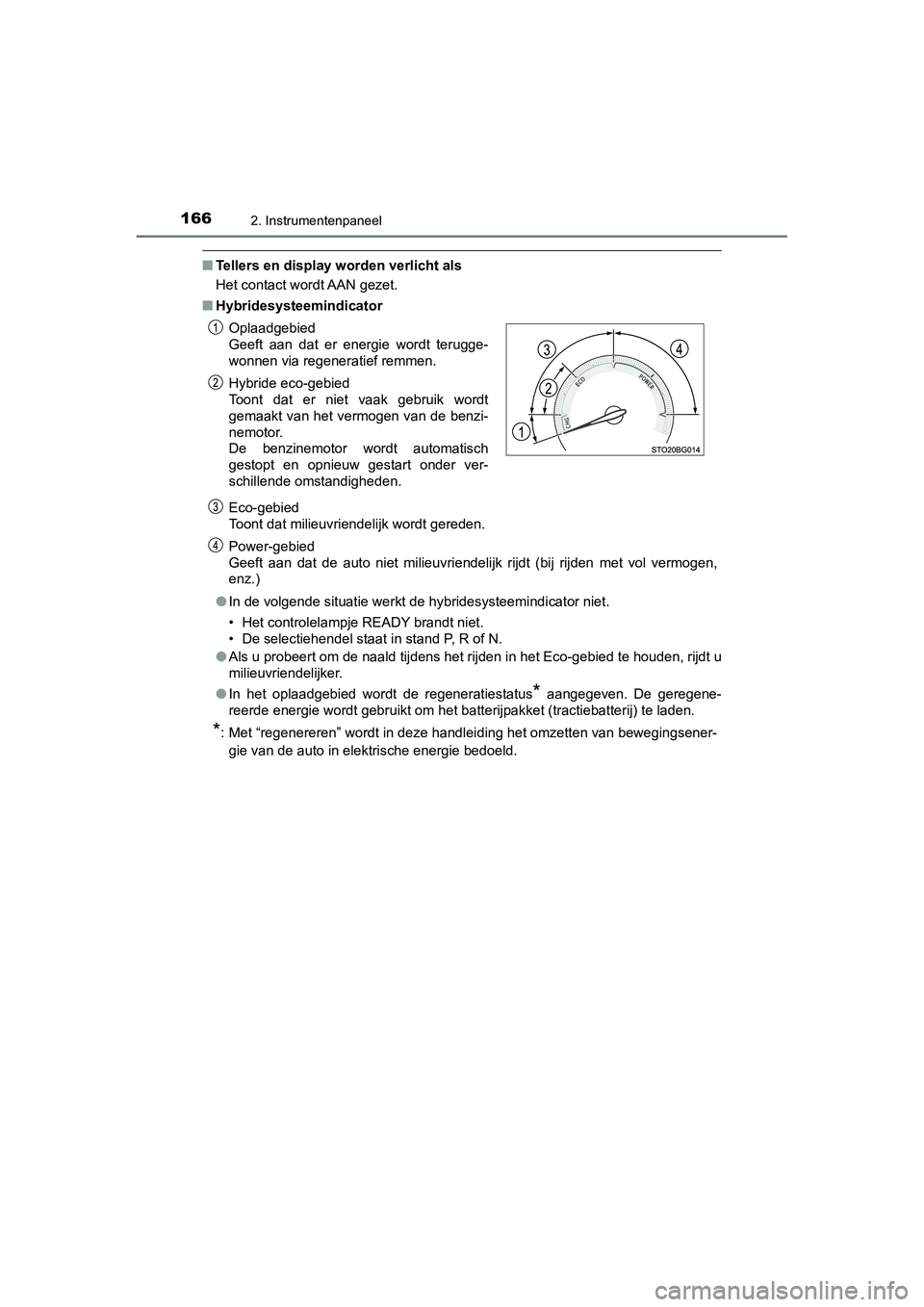

Page 167 of 798

1662. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E
■Tellers en display worden verlicht als
Het contact wordt AAN gezet.
■ Hybridesysteemindicator
Eco-gebied
Toont dat milieuvriendelijk wordt gereden.
Power-gebied
Geeft aan dat de auto niet milieuvriendelijk rijdt (bij rijden met vol vermogen,
enz.)
● In de volgende s ituatie werkt de hybri desysteemindicator niet.
• Het controlelampje READY brandt niet.
• De selectiehendel staat in stand P, R of N.
● Als u probeert om de naald tij dens het rijden in het Eco-gebied te houden, rijdt u
milieuvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De geregene-
reerde energie wordt gebruikt om het batterijpakket (tractiebatterij) te laden.
*: Met “regenereren” wordt in dez e handleiding het omzetten van bewegingsener-
gie van de auto in elekt rische energie bedoeld.
Oplaadgebied
Geeft aan dat er energie wordt terugge-
wonnen via regeneratief remmen.
Hybride eco-gebied
Toont dat er niet vaak gebruik wordt
gemaakt van het vermogen van de benzi-
nemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder ver-
schillende omstandigheden.
C-HR_HV_OM_Europe_OM10647E.b
ook Page 166 Tuesday, July 30, 2019 9:59 AM

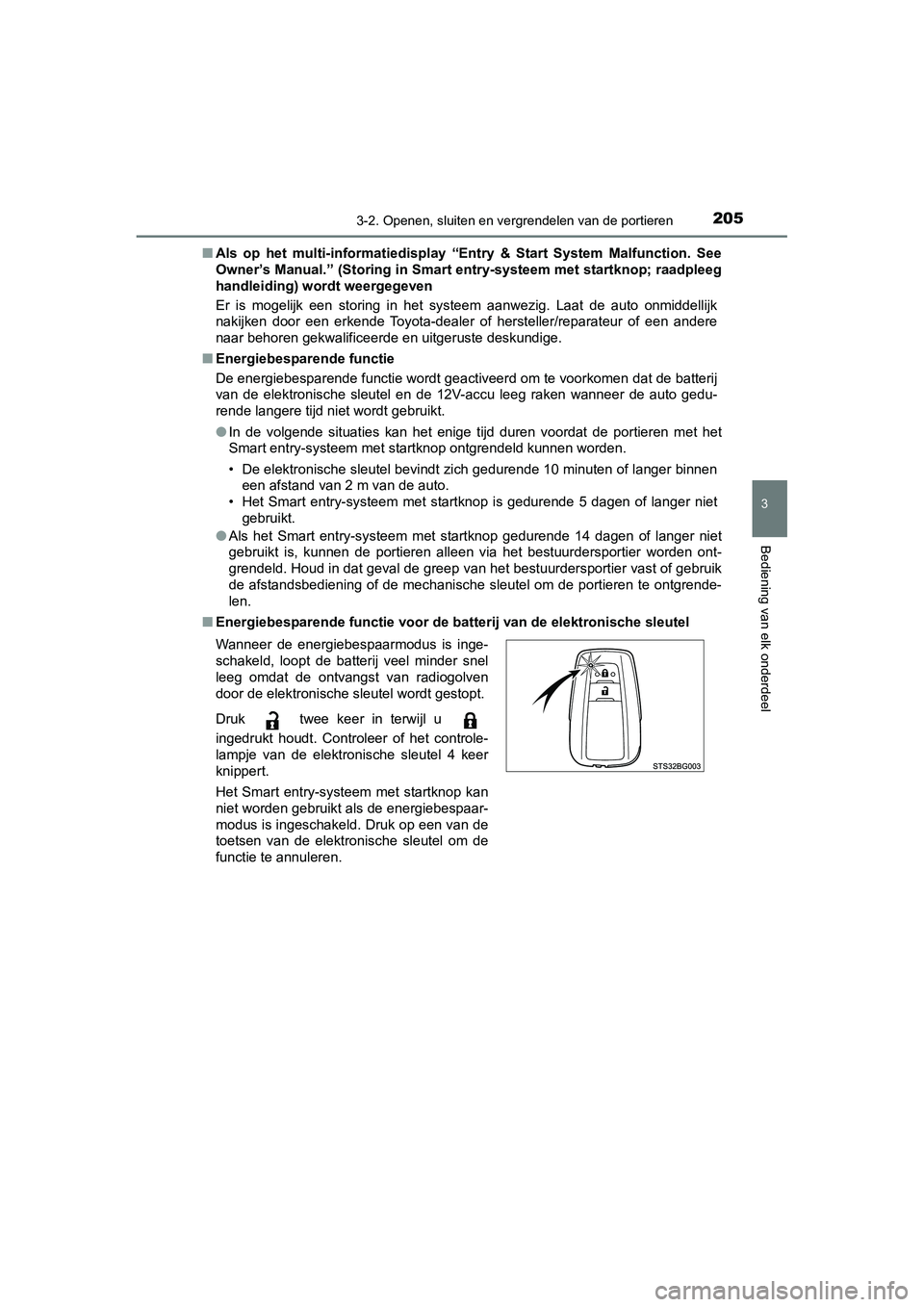

Page 206 of 798

2053-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
C-HR_HV_OM_Europe_OM10647E■
Als op het multi-informatiedispl ay “Entry & Start System Malfun ction. See
Owner’s Manual.” (Storing in Smart entry-systeem met startknop; raadpleeg
handleiding) wordt weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat de aut o onmiddellijk
nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalif iceerde en uitgeruste deskundige.
■ Energiebesparende functie
De energiebesparende functie wordt geactiveerd om te voorkomen dat de batterij
van de elektronische sleutel en de 12V-accu leeg raken wanneer de auto gedu-
rende langere tijd niet wordt gebruikt.
● In de volgende situaties kan het enige tijd duren voordat de po rtieren met het
Smart entry-systeem met startk nop ontgrendeld kunnen worden.
• De elektronische sleutel bevindt zich gedurende 10 minuten of langer binnen een afstand van 2 m van de auto.
• Het Smart entry-systeem met startknop is gedurende 5 dagen of langer niet
gebruikt.
● Als het Smart entry-systeem met startknop gedurende 14 dagen of langer niet
gebruikt is, kunnen de portieren alleen via het bestuurdersportier worden ont-
grendeld. Houd in dat geval de gr eep van het bestuurdersportier vast of gebruik
de afstandsbediening of de mechanische sleutel om de portieren te ontgrende-
len.
■ Energiebesparende functie voor de batterij van de elektronische sleutel
Wanneer de energiebespaarmodus is inge-
schakeld, loopt de batterij veel minder snel
leeg omdat de ontvangst van radiogolven
door de elektronische sleutel wordt gestopt.
Druk twee keer in terwijl u
ingedrukt houdt. Controleer of het controle-
lampje van de elektronische sleutel 4 keer
knippert.
Het Smart entry-systeem met startknop kan
niet worden gebruikt als de energiebespaar-
modus is ingeschakeld. Druk op een van de
toetsen van de elektronische sleutel om de
functie te annuleren.
C-HR_HV_OM_Europe_OM10647E.b ook Page 205 Tuesday, July 30, 2019 9:59 AM

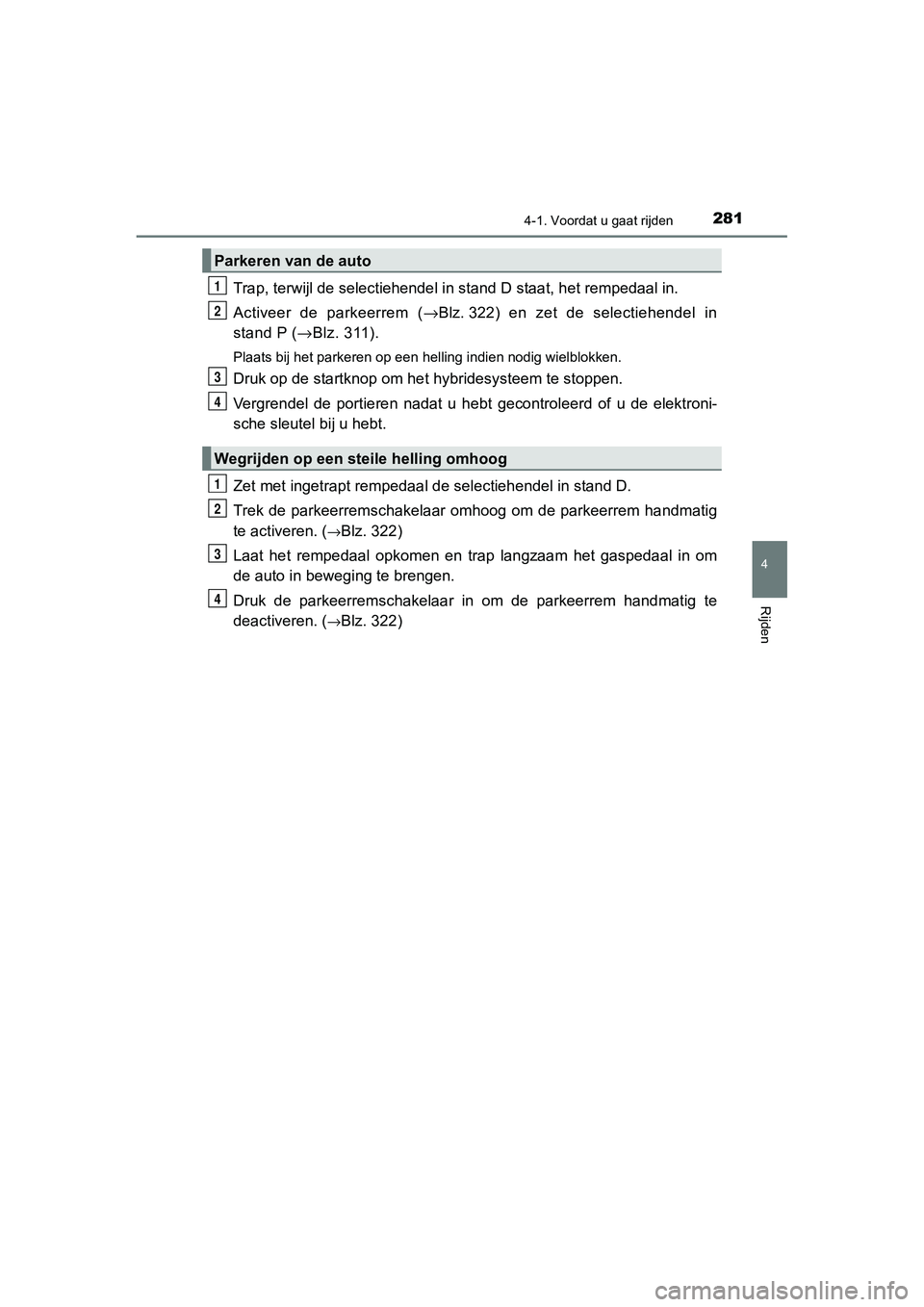

Page 282 of 798

2814-1. Voordat u gaat rijden
4
Rijden
C-HR_HV_OM_Europe_OM10647E
Trap, terwijl de selectiehendel in stand D staat, het rempedaal in.
Activeer de parkeerrem ( →Blz. 322) en zet de selectiehendel in
stand P (→ Blz. 311).
Plaats bij het parkeren op een helling indien nodig wielblokken .
Druk op de startknop om het hybridesysteem te stoppen.
Vergrendel de portieren nadat u hebt gecontroleerd of u de elektroni-
sche sleutel bij u hebt.
Zet met ingetrapt rempedaal d e selectiehendel in stand D.
Trek de parkeerremschakelaar omhoog om de parkeerrem handmatig
te activeren. (
→Blz. 322)
Laat het rempedaal opkomen en trap langzaam het gaspedaal in om
de auto in beweging te brengen.
Druk de parkeerremschakelaar in om de parkeerrem handmatig te
deactiveren. (
→Blz. 322)
Parkeren van de auto
Wegrijden op een steile helling omhoog
1
2
3
4
1
2
3
4
C-HR_HV_OM_Europe_OM10647E.b ook Page 281 Tuesday, July 30, 2019 9:59 AM

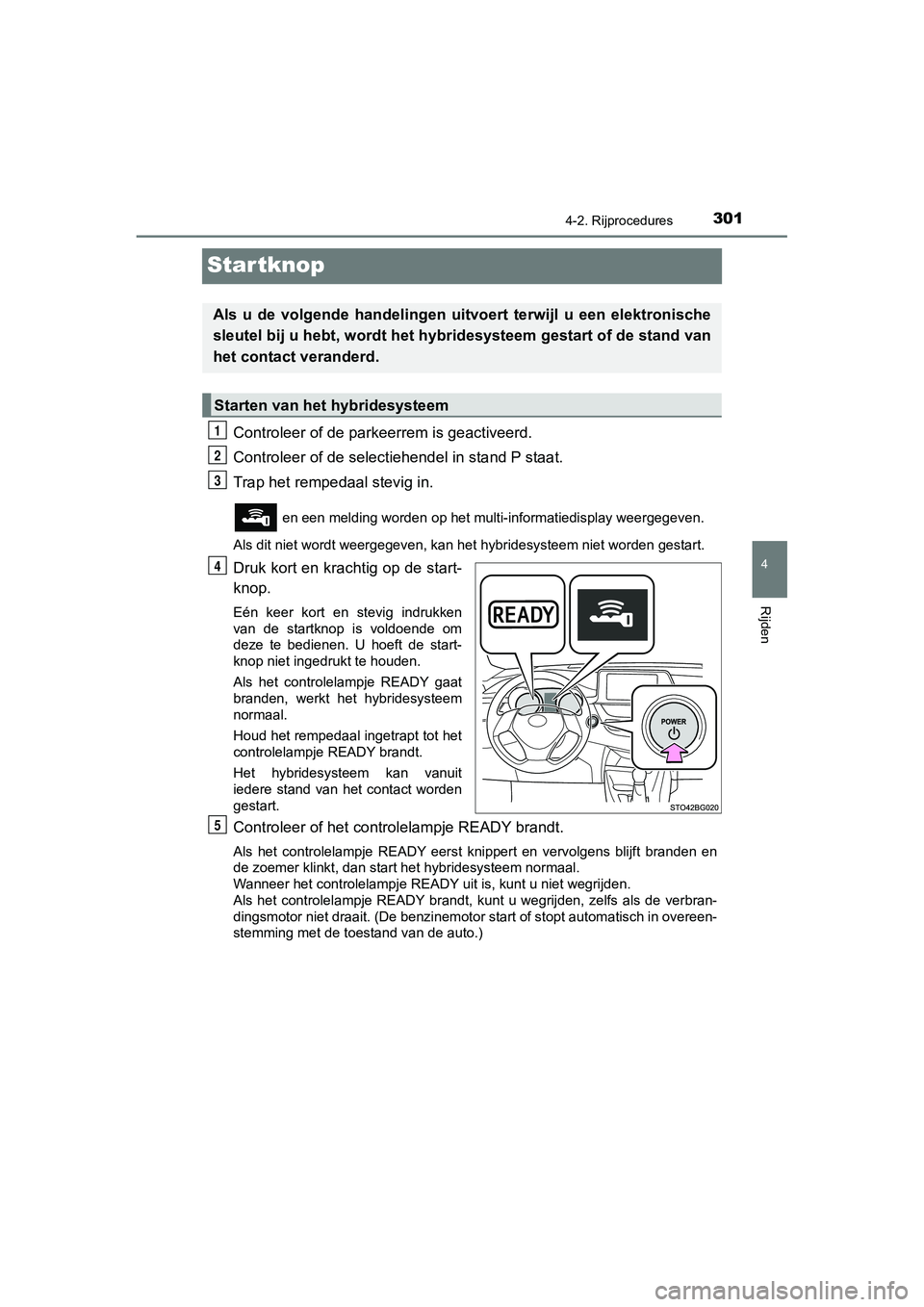

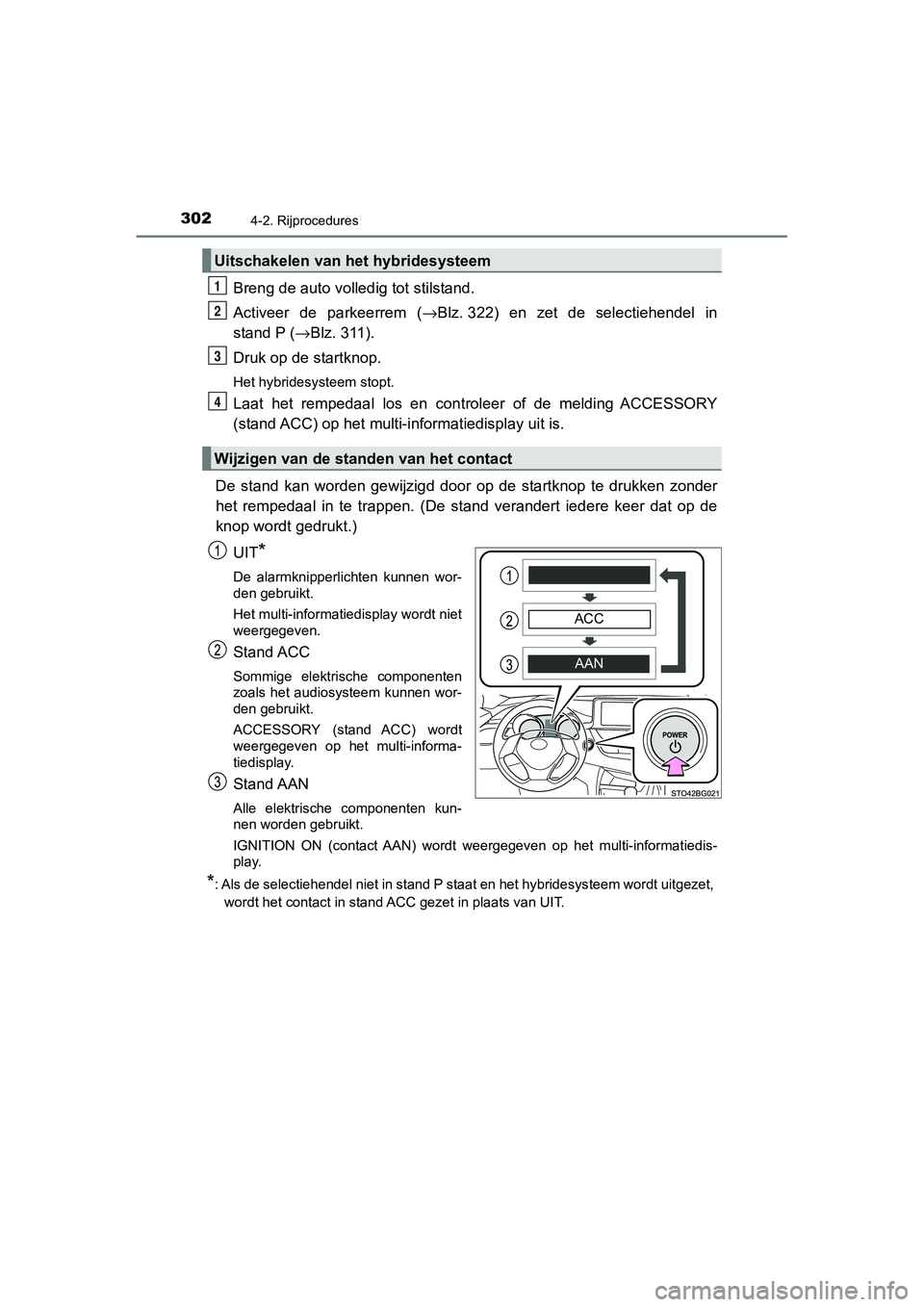

Page 302 of 798

301
4
4-2. Rijprocedures
Rijden
C-HR_HV_OM_Europe_OM10647E
Startknop
Controleer of de parkeerrem is geactiveerd.
Controleer of de selectie hendel in stand P staat.
Trap het rempedaal stevig in.
en een melding worden op het multi-informatiedisplay weergegev en.
Als dit niet wordt weergegeven, ka n het hybridesysteem niet worden gestart.
Druk kort en krachtig op de start-
knop.
Eén keer kort en stevig indrukken
van de startknop is voldoende om
deze te bedienen. U hoeft de start-
knop niet ingedrukt te houden.
Als het controlelampje READY gaat
branden, werkt het hybridesysteem
normaal.
Houd het rempedaal ingetrapt tot het
controlelampje READY brandt.
Het hybridesysteem kan vanuit
iedere stand van het contact worden
gestart.
Controleer of het controlelampje READY brandt.
Als het controlelampje READY eerst knippert en vervolgens blijf t branden en
de zoemer klinkt, dan start het hybridesysteem normaal.
Wanneer het controlelampje READY uit is, kunt u niet wegrijden.
Als het controlelampje READY brandt, kunt u wegrijden, zelfs al s de verbran-
dingsmotor niet draait. (De benz inemotor start of stopt automatisch in overeen-
stemming met de toestand van de auto.)
Als u de volgende handelingen uitvoert terwijl u een elektronis che
sleutel bij u hebt, wordt het hybridesysteem gestart of de stan d van
het contact veranderd.
Starten van het hybridesysteem
1
2
3
4
5
C-HR_HV_OM_Europe_OM10647E.b ook Page 301 Tuesday, July 30, 2019 9:59 AM
Page 303 of 798

3024-2. Rijprocedures
C-HR_HV_OM_Europe_OM10647E
Breng de auto volledig tot stilstand.
Activeer de parkeerrem (→Blz. 322) en zet de selectiehendel in
stand P ( →Blz. 311).
Druk op de startknop.
Het hybride systeem stopt.
Laat het rempedaal los en cont roleer of de melding ACCESSORY
(stand ACC) op het multi-i nformatiedisplay uit is.
De stand kan worden gewijzigd door op de startknop te drukken z onder
het rempedaal in te trappen. (De stand verandert iedere keer da t op de
knop wordt gedrukt.)
UIT
*
De alarmknipperlichten kunnen wor-
den gebruikt.
Het multi-informatiedisplay wordt niet
weergegeven.
Stand ACC
Sommige elektrische componenten
zoals het audiosysteem kunnen wor-
den gebruikt.
ACCESSORY (stand ACC) wordt
weergegeven op het multi-informa-
tiedisplay.
Stand AAN
Alle elektrische componenten kun-
nen worden gebruikt.
IGNITION ON (contact AAN) wordt weergegeven op het multi-inform atiedis-
play.
*: Als de selectiehendel niet in stand P staat en het hybridesys teem wordt uitgezet,
wordt het contact in stand A CC gezet in plaats van UIT.
Uitschakelen van het hybridesysteem
Wijzigen van de standen van het contact
1
2
3
4
AAN
ACC
C-HR_HV_OM_Europe_OM10647E.b
ook Page 302 Tuesday, July 30, 2019 9:59 AM
