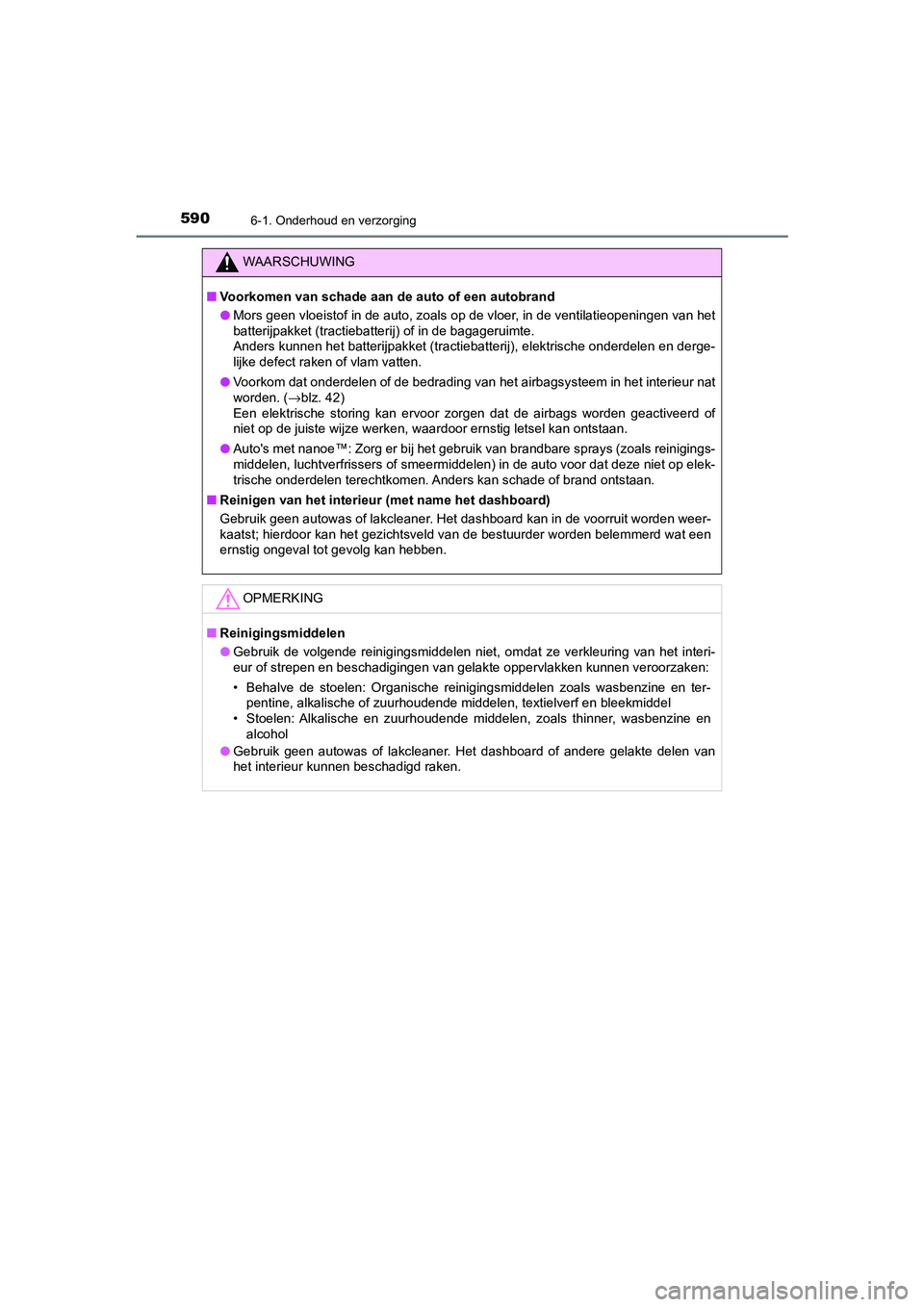

5906-1. Onderhoud en verzorging
C-HR_HV_OM_Europe_OM10701E
WAARSCHUWING
■Voorkomen van schade aan de auto of een autobrand
● Mors geen vloeistof in de auto, zoals op de vloer, in de ventilatieopeningen van het
batterijpakket (tractiebatterij) of in de bagageruimte.
Anders kunnen het batterijpakket (tractiebatterij), elektrische onderdelen en derge-
lijke defect raken of vlam vatten.
● Voorkom dat onderdelen of de bedrading van het airbagsysteem in het interieur nat
worden. ( →blz. 42)
Een elektrische storing kan ervoor zorgen dat de airbags worden geactiveerd of
niet op de juiste wijze werken, waardoor ernstig letsel kan ontstaan.
● Auto's met nanoe™: Zorg er bij het gebruik van brandbare sprays (zoals reinigings-
middelen, luchtverfrissers of smeermiddelen) in de auto voor dat deze niet op elek-
trische onderdelen terechtkomen. Anders kan schade of brand ontstaan.
■ Reinigen van het interieur (met name het dashboard)
Gebruik geen autowas of lakcleaner. Het dashboard kan in de voorruit worden weer-
kaatst; hierdoor kan het gezichtsveld van de bestuurder worden belemmerd wat een
ernstig ongeval tot gevolg kan hebben.
OPMERKING
■Reinigingsmiddelen
● Gebruik de volgende reinigingsmiddelen niet, omdat ze verkleuring van het interi-
eur of strepen en beschadigingen van gelakte oppervlakken kunnen veroorzaken:
• Behalve de stoelen: Organische reinigingsmiddelen zoals wasbenzine en ter-
pentine, alkalische of zuurhoudende middelen, textielverf en bleekmiddel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, wasbenzine en alcohol
● Gebruik geen autowas of lakcleaner. Het dashboard of andere gelakte delen van
het interieur kunnen beschadigd raken.
C-HR_HV_OM_Europe_OM10701E.book Page 59 0 Wednesday, June 10, 2020 12:21 PM

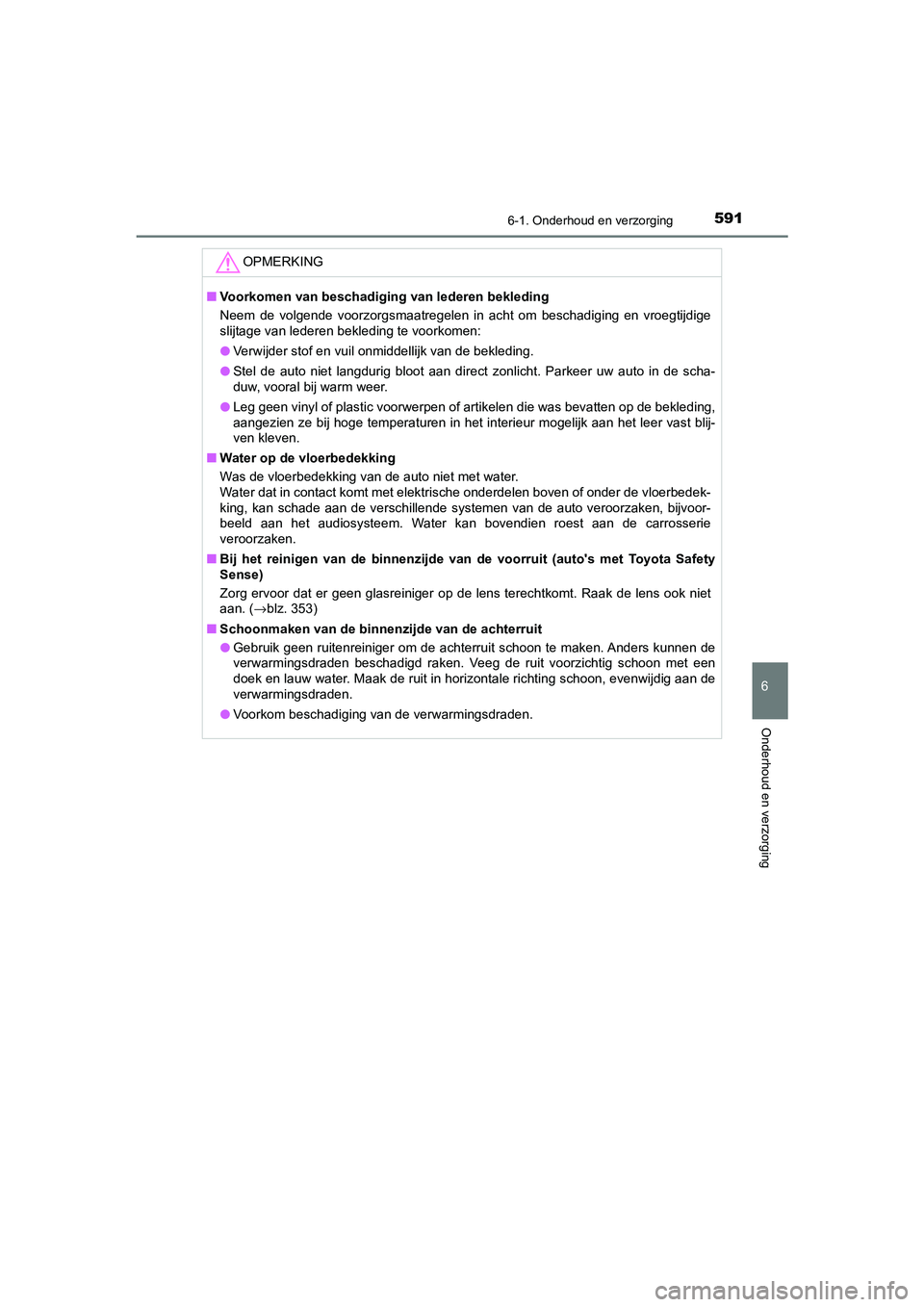

5916-1. Onderhoud en verzorging
6
Onderhoud en verzorging
C-HR_HV_OM_Europe_OM10701E
OPMERKING
■Voorkomen van beschadiging van lederen bekleding
Neem de volgende voorzorgsmaatregelen in acht om beschadiging en vroegtijdige
slijtage van lederen bekleding te voorkomen:
● Verwijder stof en vuil onmiddellijk van de bekleding.
● Stel de auto niet langdurig bloot aan direct zonlicht. Parkeer uw auto in de scha-
duw, vooral bij warm weer.
● Leg geen vinyl of plastic voorwerpen of artikelen die was bevatten op de bekleding,
aangezien ze bij hoge temperaturen in het interieur mogelijk aan het leer vast blij-
ven kleven.
■ Water op de vloerbedekking
Was de vloerbedekking van de auto niet met water.
Water dat in contact komt met elektrische onderdelen boven of onder de vloerbedek-
king, kan schade aan de verschillende systemen van de auto veroorzaken, bijvoor-
beeld aan het audiosysteem. Water kan bovendien roest aan de carrosserie
veroorzaken.
■ Bij het reinigen van de binnenzijde van de voorruit (auto's met Toyota Safety
Sense)
Zorg ervoor dat er geen glasreiniger op de lens terechtkomt. Raak de lens ook niet
aan. ( →blz. 353)
■ Schoonmaken van de binnenzijde van de achterruit
● Gebruik geen ruitenreiniger om de achterruit schoon te maken. Anders kunnen de
verwarmingsdraden beschadigd raken. Veeg de ruit voorzichtig schoon met een
doek en lauw water. Maak de ruit in horizontale richting schoon, evenwijdig aan de
verwarmingsdraden.
● Voorkom beschadiging van de verwarmingsdraden.
C-HR_HV_OM_Europe_OM10701E.book Page 59 1 Wednesday, June 10, 2020 12:21 PM

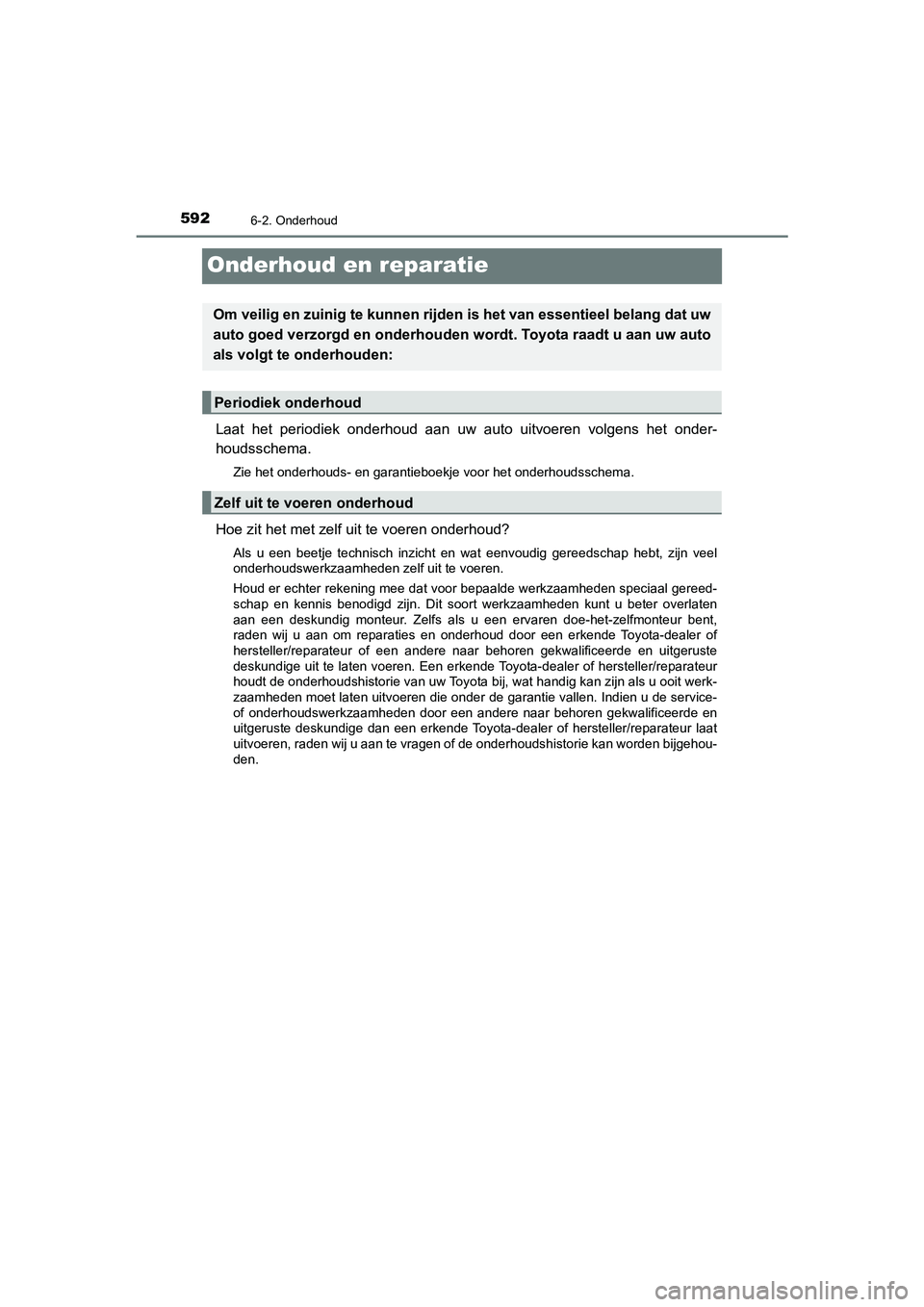

5926-2. Onderhoud
C-HR_HV_OM_Europe_OM10701E
Onderhoud en reparatie
Laat het periodiek onderhoud aan uw auto uitvoeren volgens het onder-
houdsschema.
Zie het onderhouds- en garantieboekje voor het onderhoudsschema.
Hoe zit het met zelf uit te voeren onderhoud?
Als u een beetje technisch inzicht en wat eenvoudig gereedschap hebt, zijn veel
onderhoudswerkzaamheden zelf uit te voeren.
Houd er echter rekening mee dat voor bepaalde werkzaamheden speciaal gereed-
schap en kennis benodigd zijn. Dit soort werkzaamheden kunt u beter overlaten
aan een deskundig monteur. Zelfs als u een ervaren doe-het-zelfmonteur bent,
raden wij u aan om reparaties en onderhoud door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige uit te laten voeren. Een erkende Toyota-dealer of hersteller/reparateur
houdt de onderhoudshistorie van uw Toyota bij, wat handig kan zijn als u ooit werk-
zaamheden moet laten uitvoeren die onder de garantie vallen. Indien u de service-
of onderhoudswerkzaamheden door een andere naar behoren gekwalificeerde en
uitgeruste deskundige dan een erkende Toyota-dealer of hersteller/reparateur laat
uitvoeren, raden wij u aan te vragen of de onderhoudshistorie kan worden bijgehou-
den.
Om veilig en zuinig te kunnen rijd en is het van essentieel belang dat uw
auto goed verzorgd en onderhouden wordt. Toyota raadt u aan uw auto
als volgt te onderhouden:
Periodiek onderhoud
Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E.book Page 59 2 Wednesday, June 10, 2020 12:21 PM

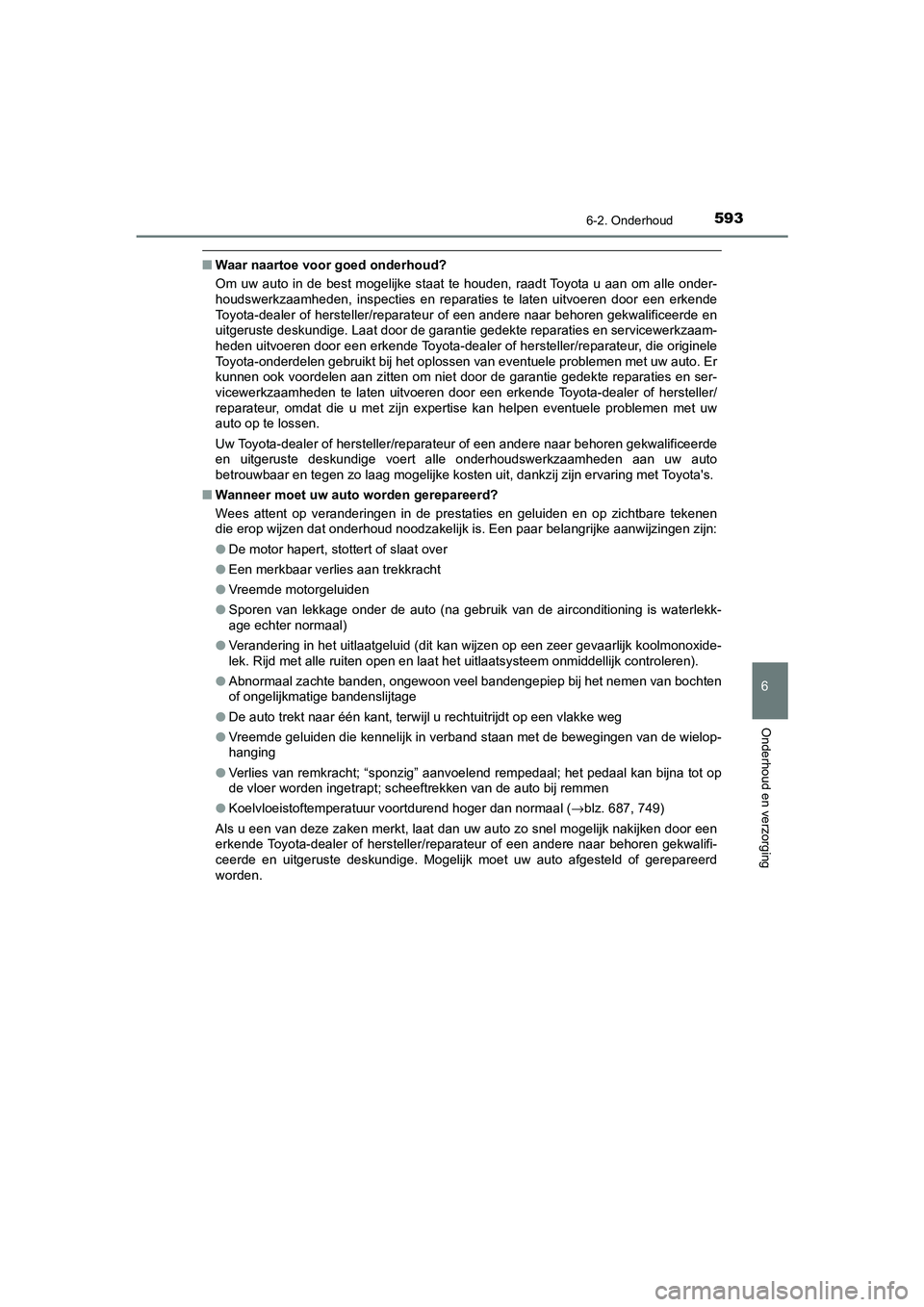

5936-2. Onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging
■Waar naartoe voor goed onderhoud?
Om uw auto in de best mogelijke staat te houden, raadt Toyota u aan om alle onder-
houdswerkzaamheden, inspecties en repara ties te laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige. Laat door de garan tie gedekte reparaties en servicewerkzaam-
heden uitvoeren door een erkende Toyota-dealer of hersteller/reparateur, die originele
Toyota-onderdelen gebruikt bij het oplossen van eventuele problemen met uw auto. Er
kunnen ook voordelen aan zitten om niet door de garantie gedekte reparaties en ser-
vicewerkzaamheden te laten uitvoeren door een erkende Toyota-dealer of hersteller/
reparateur, omdat die u met zijn expertise kan helpen eventuele problemen met uw
auto op te lossen.
Uw Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige voert alle onderhoudswerkzaamheden aan uw auto
betrouwbaar en tegen zo laag mogelijke kosten uit, dankzij zijn ervaring met Toyota's.
■ Wanneer moet uw auto worden gerepareerd?
Wees attent op veranderingen in de prestaties en geluiden en op zichtbare tekenen
die erop wijzen dat onderhoud noodzakelijk is. Een paar belangrijke aanwijzingen zijn:
●De motor hapert, stottert of slaat over
● Een merkbaar verlies aan trekkracht
● Vreemde motorgeluiden
● Sporen van lekkage onder de auto (na gebruik van de airconditioning is waterlekk-
age echter normaal)
● Verandering in het uitlaatgeluid (dit kan wijzen op een zeer gevaarlijk koolmonoxide-
lek. Rijd met alle ruiten open en laat het uitlaatsysteem onmiddellijk controleren).
● Abnormaal zachte banden, ongewoon veel bandengepiep bij het nemen van bochten
of ongelijkmatige bandenslijtage
● De auto trekt naar één kant, terwijl u rechtuitrijdt op een vlakke weg
● Vreemde geluiden die kennelijk in verband staan met de bewegingen van de wielop-
hanging
● Verlies van remkracht; “sponzig” aanvoelend rempedaal; het pedaal kan bijna tot op
de vloer worden ingetrapt; scheeftrekken van de auto bij remmen
● Koelvloeistoftemperatuur voortdurend hoger dan normaal ( →blz. 687, 749)
Als u een van deze zaken merkt, laat dan uw auto zo snel mogelijk nakijken door een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. Mogelijk moet uw auto afgesteld of gerepareerd
worden.
C-HR_HV_OM_Europe_OM10701E.book Page 59 3 Wednesday, June 10, 2020 12:21 PM

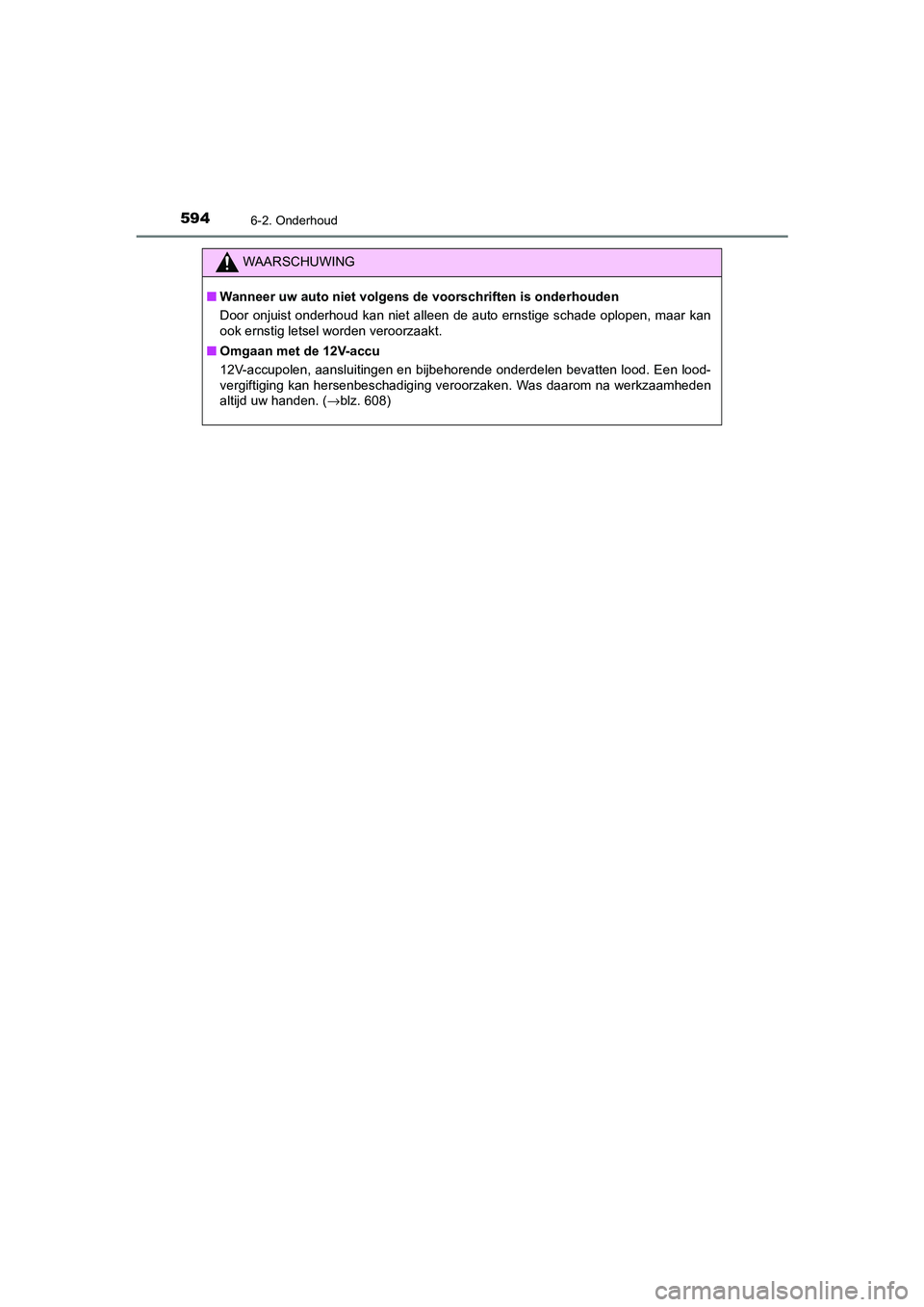

5946-2. Onderhoud
C-HR_HV_OM_Europe_OM10701E
WAARSCHUWING
■Wanneer uw auto niet volgens de voorschriften is onderhouden
Door onjuist onderhoud kan niet alleen de auto ernstige schade oplopen, maar kan
ook ernstig letsel worden veroorzaakt.
■ Omgaan met de 12V-accu
12V-accupolen, aansluitingen en bijbehorende onderdelen bevatten lood. Een lood-
vergiftiging kan hersenbeschadiging veroorzaken. Was daarom na werkzaamheden
altijd uw handen. ( →blz. 608)
C-HR_HV_OM_Europe_OM10701E.book Page 59 4 Wednesday, June 10, 2020 12:21 PM

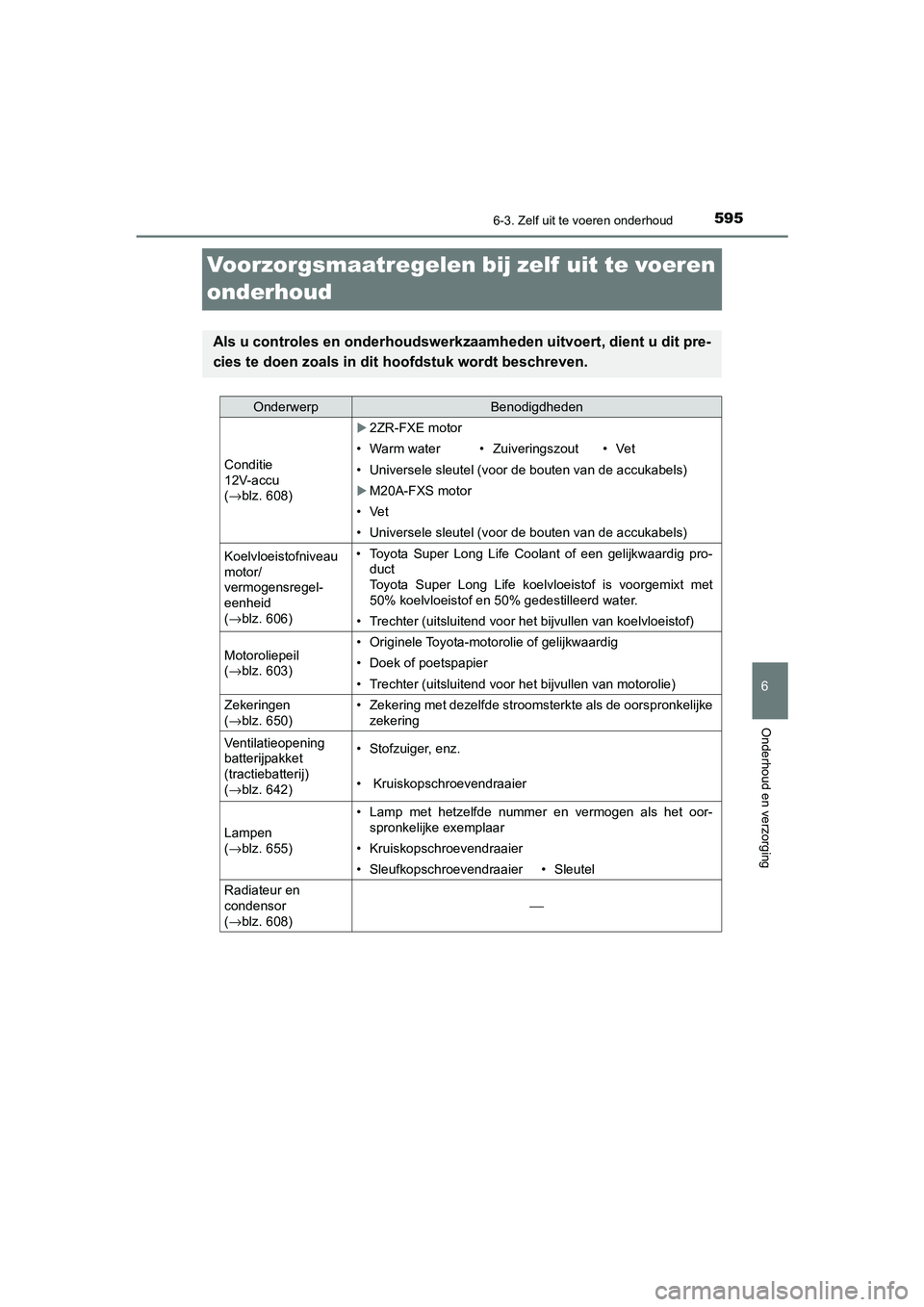

5956-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging
Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud
Als u controles en onderhoudswerkzaamheden uitvoert, dient u dit pre-
cies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Conditie
12V-accu
(→blz. 608)
2ZR-FXE motor
• Warm water • Zuiveringszout • Vet
• Universele sleutel (voor de bouten van de accukabels)
M20A-FXS motor
•Vet
• Universele sleutel (voor de bouten van de accukabels)
Koelvloeistofniveau
motor/
vermogensregel-
eenheid
(→ blz. 606) • Toyota Super Long Life Coolant of een gelijkwaardig pro-
duct
Toyota Super Long Life koelvloeistof is voorgemixt met
50% koelvloeistof en 50% gedestilleerd water.
• Trechter (uitsluitend voor het bijvullen van koelvloeistof)
Motoroliepeil
(→ blz. 603)• Originele Toyota-motorolie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
(→blz. 650)• Zekering met dezelfde stroomsterkte als de oorspronkelijke
zekering
Ventilatieopening
batterijpakket
(tractiebatterij)
(→ blz. 642)• Stofzuiger, enz.
• Kruiskopschroevendraaier
Lampen
(→blz. 655)
• Lamp met hetzelfde nummer en vermogen als het oor-
spronkelijke exemplaar
• Kruiskopschroevendraaier
• Sleufkopschroevendraaier• Sleutel
Radiateur en
condensor
(→ blz. 608)⎯
C-HR_HV_OM_Europe_OM10701E.book Page 59 5 Wednesday, June 10, 2020 12:21 PM

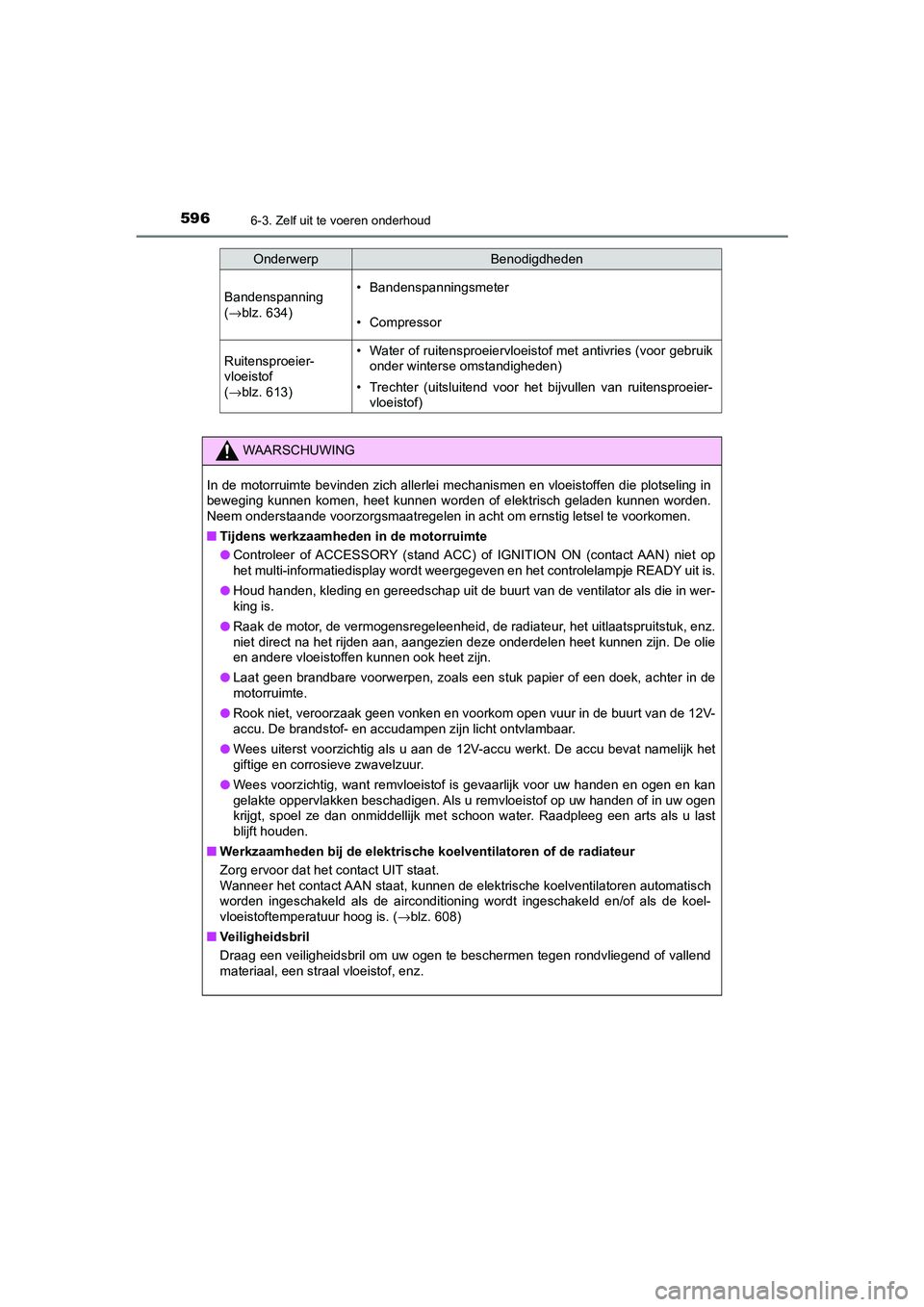

5966-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
Bandenspanning
(→blz. 634)• Bandenspanningsmeter
• Compressor
Ruitensproeier-
vloeistof
(→blz. 613)• Water of ruitensproeiervloeistof met antivries (voor gebruik
onder winterse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruitensproeier-vloeistof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plotseling in
beweging kunnen komen, heet kunnen worden of elektrisch geladen kunnen worden.
Neem onderstaande voorzorgsmaatregelen in acht om ernstig letsel te voorkomen.
■Tijdens werkzaamheden in de motorruimte
● Controleer of ACCESSORY (stand ACC) of IGNITION ON (contact AAN) niet op
het multi-informatiedisplay wordt weergegeven en het controlelampje READY uit is.
● Houd handen, kleding en gereedschap uit de buurt van de ventilator als die in wer-
king is.
● Raak de motor, de vermogensregeleenheid, de radiateur, het uitlaatspruitstuk, enz.
niet direct na het rijden aan, aangezien deze onderdelen heet kunnen zijn. De olie
en andere vloeistoffen kunnen ook heet zijn.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, achter in de
motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de buurt van de 12V-
accu. De brandstof- en accudampen zijn licht ontvlambaar.
● Wees uiterst voorzichtig als u aan de 12V-accu werkt. De accu bevat namelijk het
giftige en corrosieve zwavelzuur.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw handen en ogen en kan
gelakte oppervlakken beschadigen. Als u remvloeistof op uw handen of in uw ogen
krijgt, spoel ze dan onmiddellijk met schoon water. Raadpleeg een arts als u last
blijft houden.
■ Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kunnen de elektrische koelventilatoren automatisch
worden ingeschakeld als de airconditioning wordt ingeschakeld en/of als de koel-
vloeistoftemperatuur hoog is. ( →blz. 608)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of vallend
materiaal, een straal vloeistof, enz.
OnderwerpBenodigdheden
C-HR_HV_OM_Europe_OM10701E.book Page 59 6 Wednesday, June 10, 2020 12:21 PM

5976-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in de inlaat-
lucht.
■ Als het remvloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van de rem-
blokken of door een hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een serieus
probleem.
C-HR_HV_OM_Europe_OM10701E.book Page 59 7 Wednesday, June 10, 2020 12:21 PM

5986-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
Motorkap
Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
Beweeg de veiligheidshaak naar
de zijkant en open de motorkap.
De motorkap kan worden openge-
houden door de steun in de uitspa-
ring van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
C-HR_HV_OM_Europe_OM10701E.book Page 598 Wednesday, June 10, 2020 12:21 PM

5996-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onverwacht open-
gaan, waardoor een ongeval kan ontstaan met mogelijk ernstig letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat, om te
voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te sluiten. Als
de motorkap wordt gesloten zonder dat de steun goed is vastgezet, kan de motorkap
verbogen raken.
C-HR_HV_OM_Europe_OM10701E.book Page 59 9 Wednesday, June 10, 2020 12:21 PM
