TOYOTA C_HR HYBRID 2021 Instructieboekje (in Dutch)

6406-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E

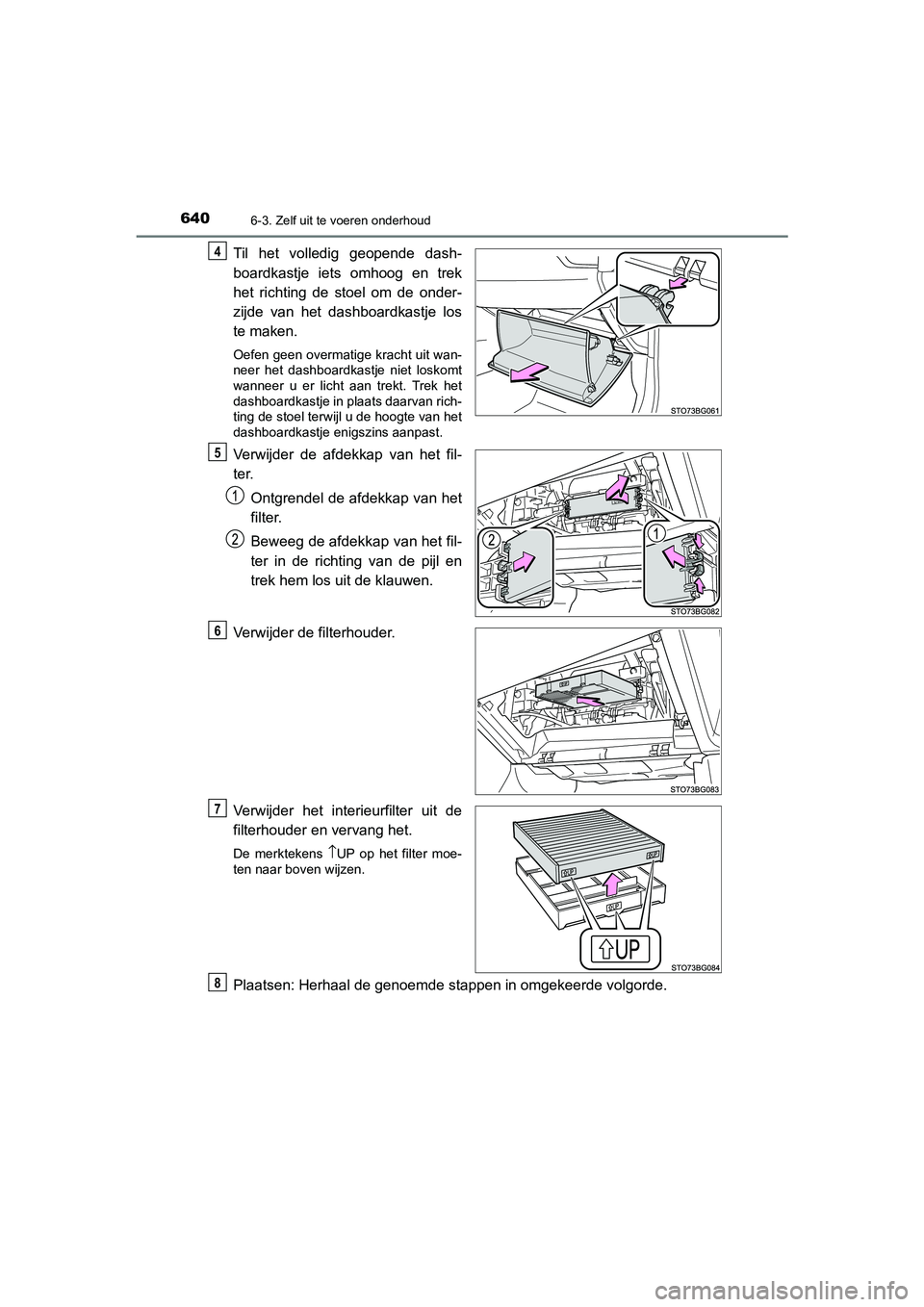

Til het volledig geopende dash-
boardkastje iets omhoog en trek
het richting de stoel om de onder-
zijde van het dashboardkastje los
te maken.
Oefen geen overmatige kracht uit wan-
neer het dashboardkastje niet loskomt
wanneer u er licht aan trekt. Trek het
dashboardkastje in plaats daarvan rich-
ting de stoel terwijl u de hoogte van het
dashboardkastje enigszins aanpast.
Verwijder de afdekkap van het fil-
ter.Ontgrendel de afdekkap van het
filter.
Beweeg de afdekkap van het fil-
ter in de richting van de pijl en
trek hem los uit de klauwen.
Verwijder de filterhouder.
Verwijder het interieurfilter uit de
filterhouder en vervang het.
De merktekens \bUP op het filter moe-
ten naar boven wijzen.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
4
5
6
7
8
C-HR_HV_OM_Europe_OM10701E.book Page 64 0 Wednesday, June 10, 2020 12:21 PM

6416-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging

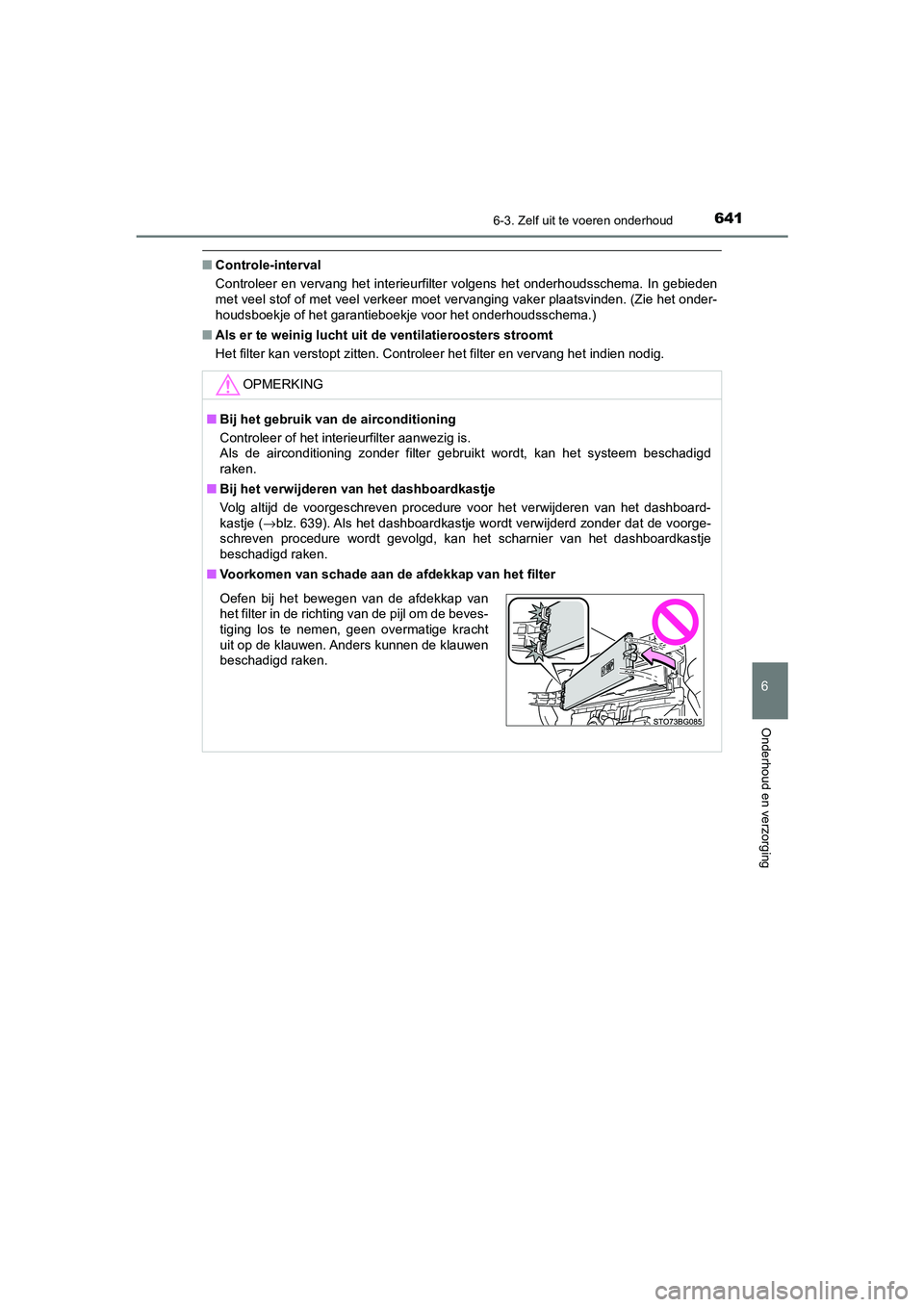

■Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In gebieden
met veel stof of met veel verkeer moet vervanging vaker plaatsvinden. (Zie het onder-
houdsboekje of het garantieboekje voor het onderhoudsschema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem beschadigd
raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven procedure voor het verwijderen van het dashboard-
kastje ( →blz. 639). Als het dashboardkastje wordt verwijderd zonder dat de voorge-
schreven procedure wordt gevolgd, kan het scharnier van het dashboardkastje
beschadigd raken.
■ Voorkomen van schade aan de afdekkap van het filter
Oefen bij het bewegen van de afdekkap van
het filter in de richting van de pijl om de beves-
tiging los te nemen, geen overmatige kracht
uit op de klauwen. Anders kunnen de klauwen
beschadigd raken.
C-HR_HV_OM_Europe_OM10701E.book Page 64 1 Wednesday, June 10, 2020 12:21 PM

6426-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E

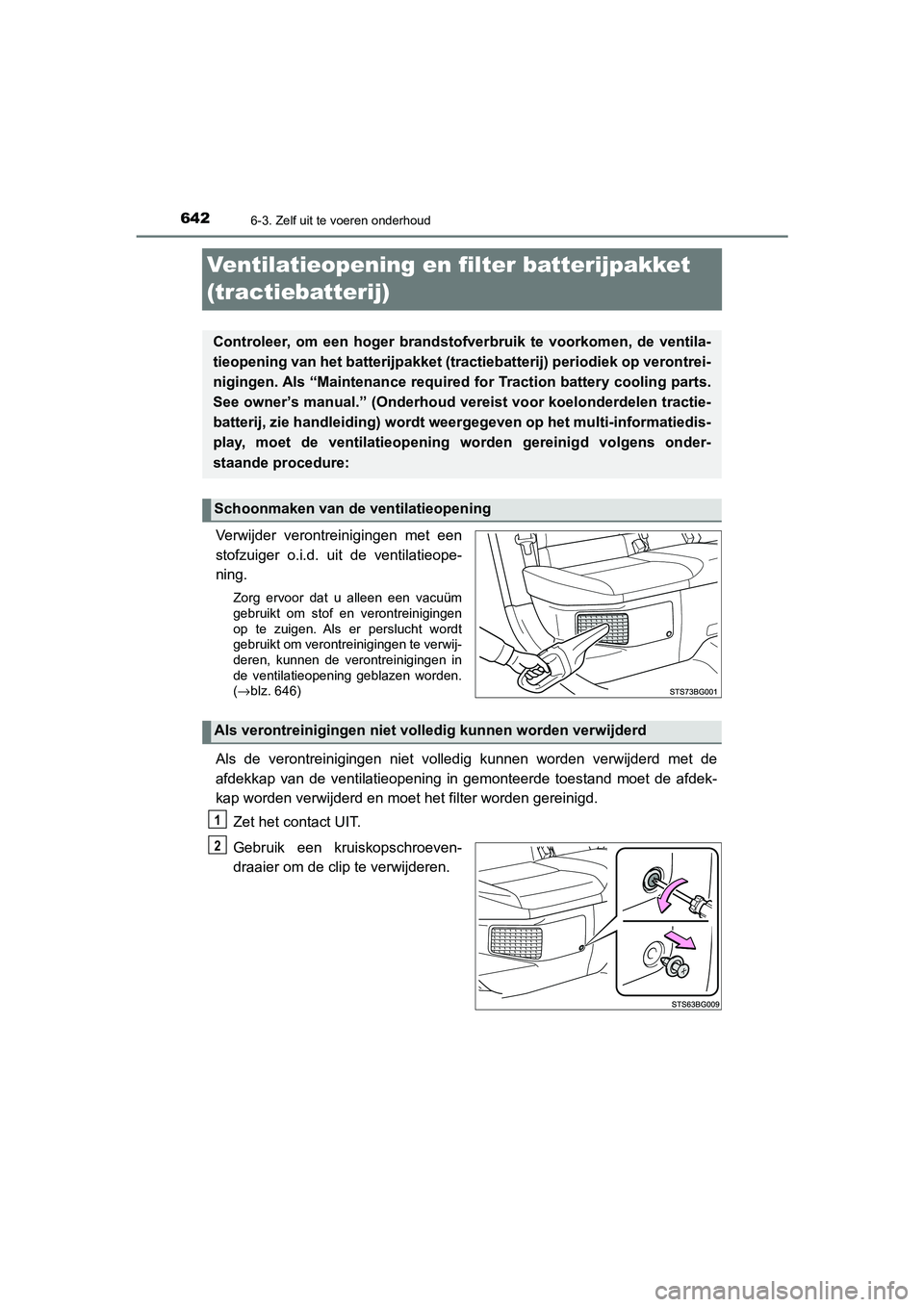

Ventilatieopening en filter batterijpakket
(tractiebatterij)
Verwijder verontreinigingen met een
stofzuiger o.i.d. uit de ventilatieope-
ning.
Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen
op te zuigen. Als er perslucht wordt
gebruikt om verontreinigingen te verwij-
deren, kunnen de verontreinigingen in
de ventilatieopening geblazen worden.
(→blz. 646)
Als de verontreinigingen niet volledig kunnen worden verwijderd met de
afdekkap van de ventilatieopening in gemonteerde toestand moet de afdek-
kap worden verwijderd en moet het filter worden gereinigd.
Zet het contact UIT.
Gebruik een kruiskopschroeven-
draaier om de clip te verwijderen.
Controleer, om een hoger brandstof verbruik te voorkomen, de ventila-
tieopening van het batterijpakket (tr actiebatterij) periodiek op verontrei-
nigingen. Als “Maintenance required for Traction battery cooling parts.
See owner’s manual.” (Onderhoud vereist voor koelonderdelen tractie-
batterij, zie handleiding) wordt weer gegeven op het multi-informatiedis-
play, moet de ventilatieopening worden gereinigd volgens onder-
staande procedure:
Schoonmaken van de ventilatieopening
Als verontreinigingen niet voll edig kunnen worden verwijderd
1
2
C-HR_HV_OM_Europe_OM10701E.book Page 64 2 Wednesday, June 10, 2020 12:21 PM

6436-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging

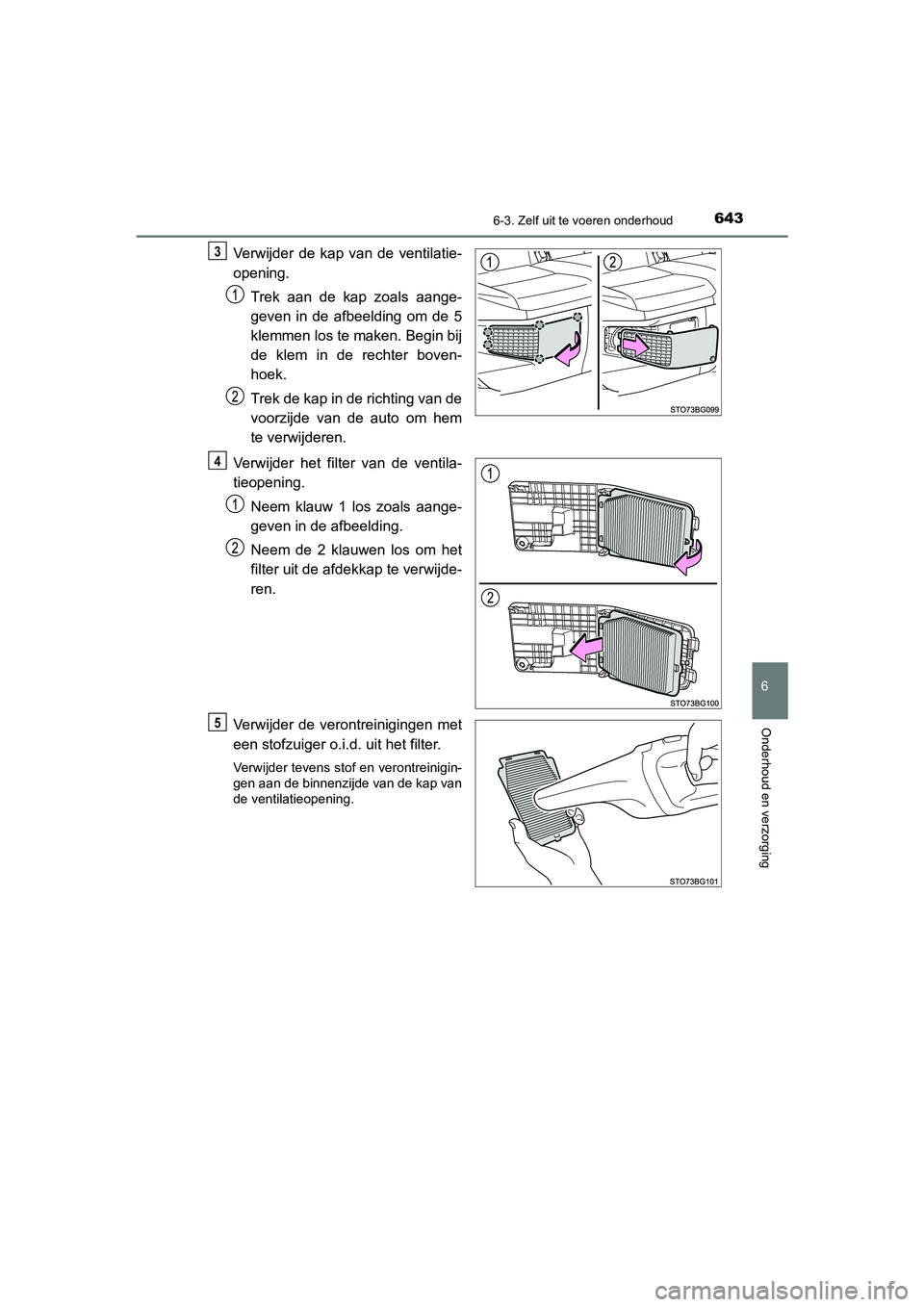

Verwijder de kap van de ventilatie-
opening.Trek aan de kap zoals aange-
geven in de afbeelding om de 5
klemmen los te maken. Begin bij
de klem in de rechter boven-
hoek.
Trek de kap in de richting van de
voorzijde van de auto om hem
te verwijderen.
Verwijder het filter van de ventila-
tieopening. Neem klauw 1 los zoals aange-
geven in de afbeelding.
Neem de 2 klauwen los om het
filter uit de afdekkap te verwijde-
ren.
Verwijder de verontreinigingen met
een stofzuiger o.i.d. uit het filter.
Verwijder tevens stof en verontreinigin-
gen aan de binnenzijde van de kap van
de ventilatieopening.
3
4
5
C-HR_HV_OM_Europe_OM10701E.book Page 64 3 Wednesday, June 10, 2020 12:21 PM

6446-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E

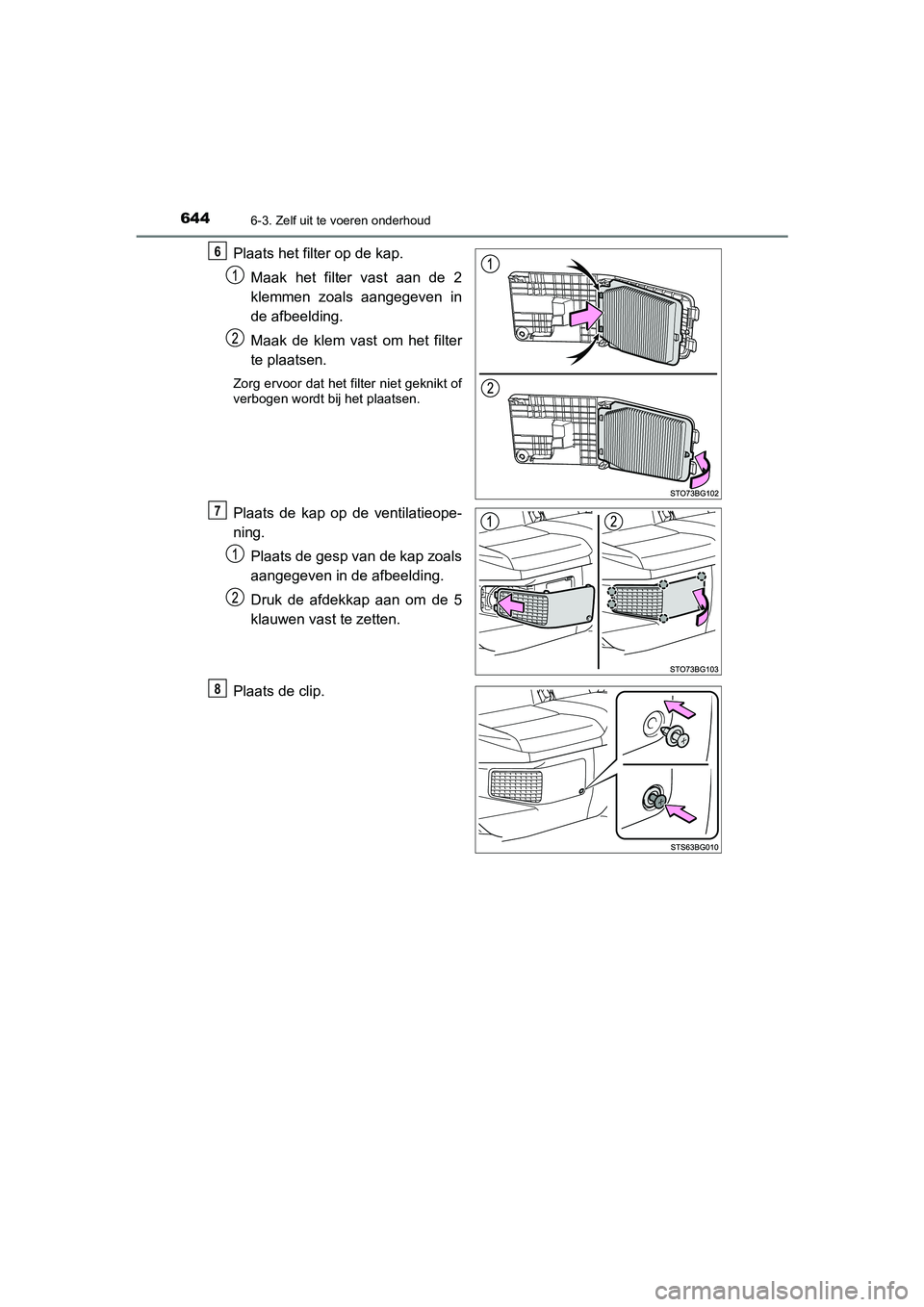

Plaats het filter op de kap.Maak het filter vast aan de 2
klemmen zoals aangegeven in
de afbeelding.
Maak de klem vast om het filter
te plaatsen.
Zorg ervoor dat het filter niet geknikt of
verbogen wordt bij het plaatsen.
Plaats de kap op de ventilatieope-
ning.Plaats de gesp van de kap zoals
aangegeven in de afbeelding.
Druk de afdekkap aan om de 5
klauwen vast te zetten.
Plaats de clip.
6
7
8
C-HR_HV_OM_Europe_OM10701E.book Page 64 4 Wednesday, June 10, 2020 12:21 PM

6456-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging

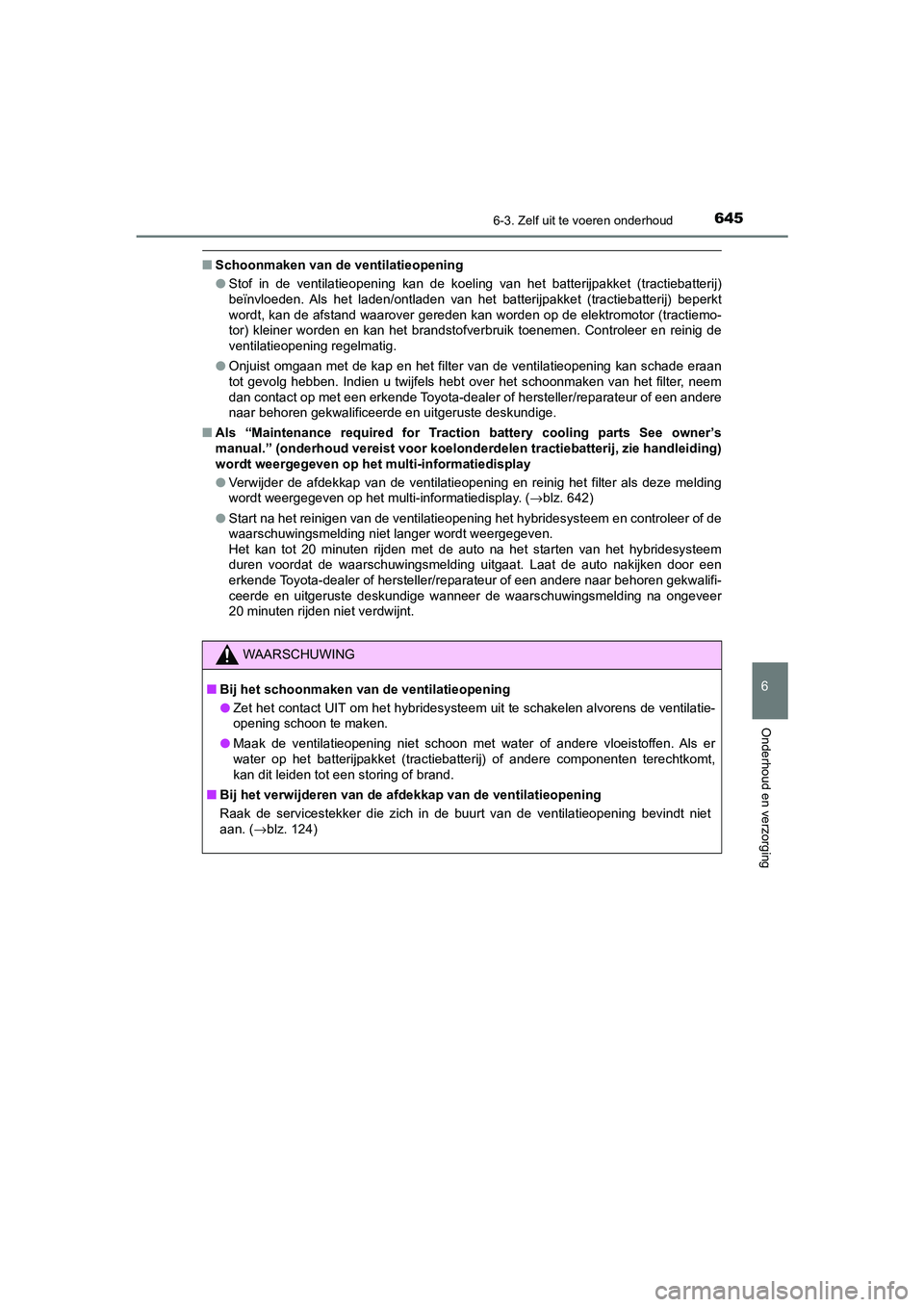

■Schoonmaken van de ventilatieopening
●Stof in de ventilatieopening kan de koeling van het batterijpakket (tractiebatterij)
beïnvloeden. Als het laden/ontladen van het batterijpakket (tractiebatterij) beperkt
wordt, kan de afstand waarover gereden kan worden op de elektromotor (tractiemo-
tor) kleiner worden en kan het brandstofverbruik toenemen. Controleer en reinig de
ventilatieopening regelmatig.
● Onjuist omgaan met de kap en het filter van de ventilatieopening kan schade eraan
tot gevolg hebben. Indien u twijfels hebt over het schoonmaken van het filter, neem
dan contact op met een erkende Toyota-deal er of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als “Maintenance required for Traction battery cooling parts See owner’s
manual.” (onderhoud vereist voor koelonde rdelen tractiebatterij, zie handleiding)
wordt weergegeven op het multi-informatiedisplay
● Verwijder de afdekkap van de ventilatieopening en reinig het filter als deze melding
wordt weergegeven op het multi-informatiedisplay. ( →blz. 642)
● Start na het reinigen van de ventilatieopening het hybridesysteem en controleer of de
waarschuwingsmelding niet langer wordt weergegeven.
Het kan tot 20 minuten rijden met de auto na het starten van het hybridesysteem
duren voordat de waarschuwingsmelding uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige wanneer de waarschuwingsmelding na ongeveer
20 minuten rijden niet verdwijnt.
WAARSCHUWING
■Bij het schoonmaken van de ventilatieopening
● Zet het contact UIT om het hybridesysteem uit te schakelen alvorens de ventilatie-
opening schoon te maken.
● Maak de ventilatieopening niet schoon met water of andere vloeistoffen. Als er
water op het batterijpakket (tractiebatterij) of andere componenten terechtkomt,
kan dit leiden tot een storing of brand.
■ Bij het verwijderen van de afd ekkap van de ventilatieopening
Raak de servicestekker die zich in de buurt van de ventilatieopening bevindt niet
aan. ( →blz. 124)
C-HR_HV_OM_Europe_OM10701E.book Page 64 5 Wednesday, June 10, 2020 12:21 PM

6466-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E

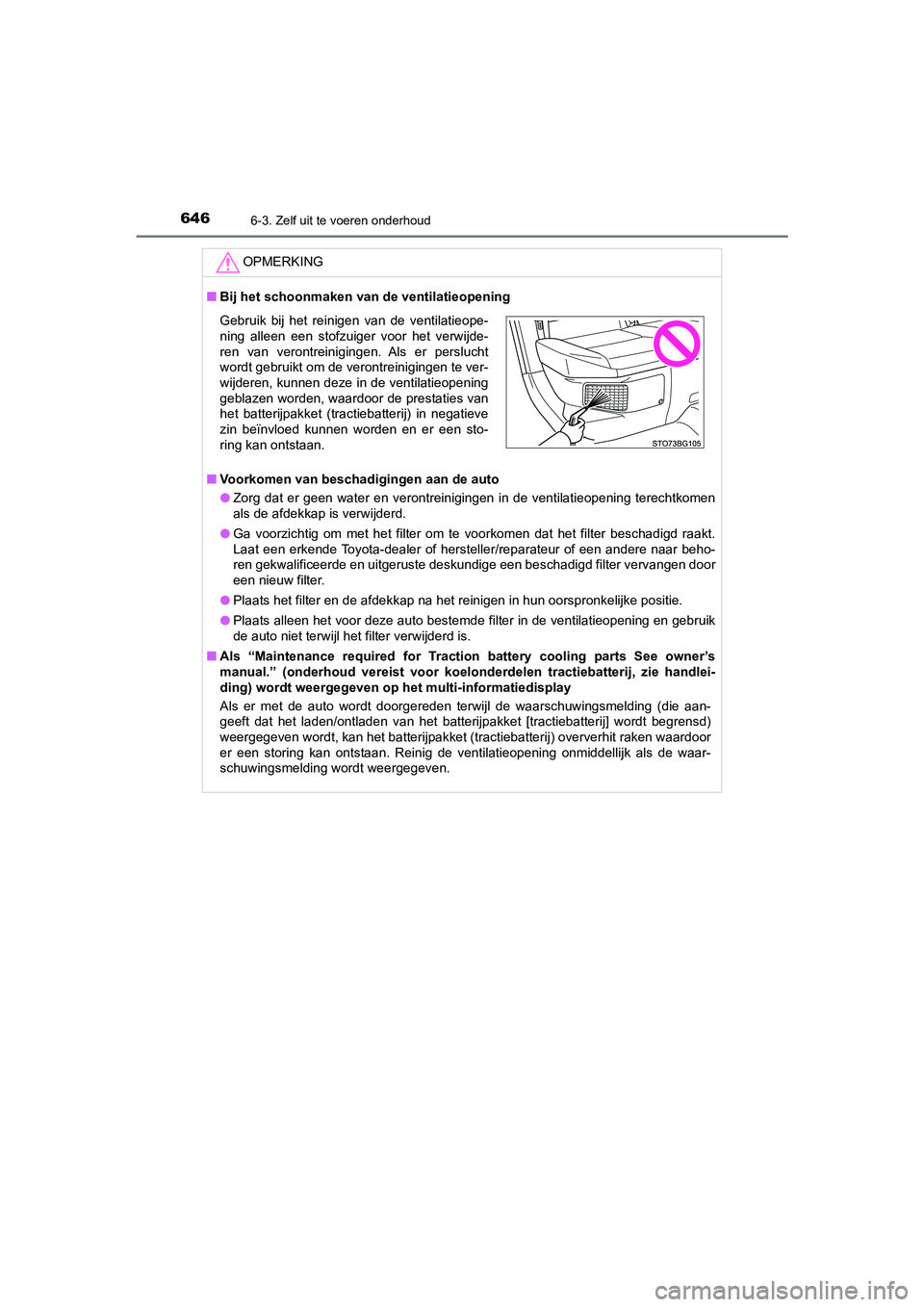

OPMERKING
■Bij het schoonmaken van de ventilatieopening
■ Voorkomen van beschadigingen aan de auto
● Zorg dat er geen water en verontreinigingen in de ventilatieopening terechtkomen
als de afdekkap is verwijderd.
● Ga voorzichtig om met het filter om te voorkomen dat het filter beschadigd raakt.
Laat een erkende Toyota-dealer of herstelle r/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige een beschadigd filter vervangen door
een nieuw filter.
● Plaats het filter en de afdekkap na het reinigen in hun oorspronkelijke positie.
● Plaats alleen het voor deze auto bestemde filter in de ventilatieopening en gebruik
de auto niet terwijl het filter verwijderd is.
■ Als “Maintenance required for Tractio n battery cooling parts See owner’s
manual.” (onderhoud vereist voor koelonderdelen tractiebatterij, zie handlei-
ding) wordt weergegeven op het multi-informatiedisplay
Als er met de auto wordt doorgereden te rwijl de waarschuwingsmelding (die aan-
geeft dat het laden/ontladen van het batterijpakket [tractiebatterij] wordt begrensd)
weergegeven wordt, kan het batterijpakket (tractiebatterij) oververhit raken waardoor
er een storing kan ontstaan. Reinig de ventilatieopening onmiddellijk als de waar-
schuwingsmelding wordt weergegeven.
Gebruik bij het reinigen van de ventilatieope-
ning alleen een stofzuiger voor het verwijde-
ren van verontreinigingen. Als er perslucht
wordt gebruikt om de verontreinigingen te ver-
wijderen, kunnen deze in de ventilatieopening
geblazen worden, waardoor de prestaties van
het batterijpakket (tractiebatterij) in negatieve
zin beïnvloed kunnen worden en er een sto-
ring kan ontstaan.
C-HR_HV_OM_Europe_OM10701E.book Page 64 6 Wednesday, June 10, 2020 12:21 PM

6476-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging
Batterij elektronische sleutel
●Sleufkopschroevendraaier
● Kleine sleufkopschroevendraaier
● Lithiumbatterij CR2032
Maak de borging ongedaan en
neem de mechanische sleutel uit
de houder.
Verwijder het deksel.
Gebruik een sleufkopschroeven-
draaier in een voor deze handeling
geschikt formaat. Wanneer u gefor-
ceerd wrikt, kan het kapje beschadigd
raken.
Omwikkel het uiteinde van de schroe-
vendraaier met een doek om schade
aan de sleutel te voorkomen.
Vervang de batterij door een nieuw exemplaar als deze ontladen raakt.
De volgende zaken zijn benodigd:
Batterij vervangen
1
2
C-HR_HV_OM_Europe_OM10701E.book Page 64 7 Wednesday, June 10, 2020 12:21 PM

6486-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E

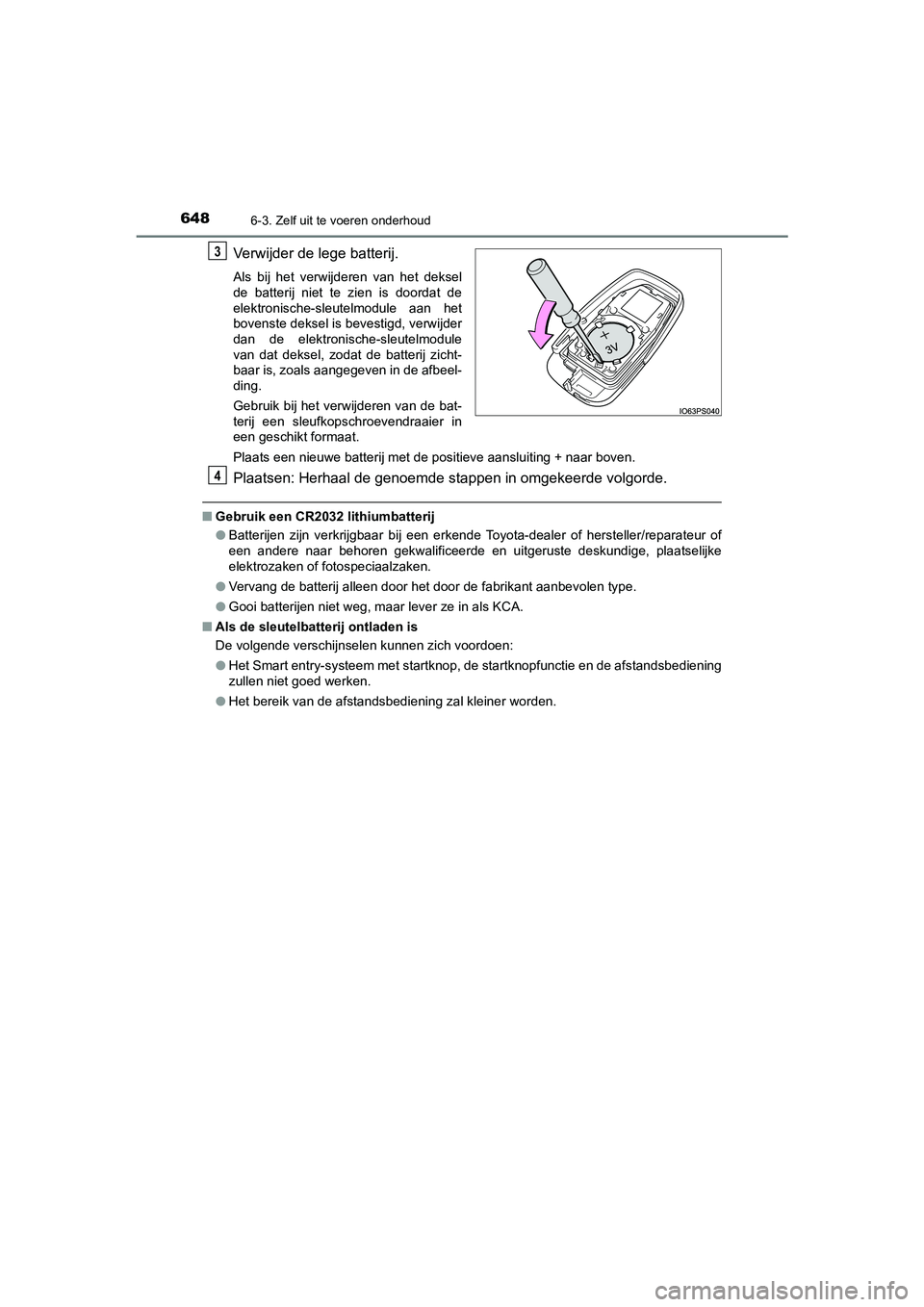

Verwijder de lege batterij.
Als bij het verwijderen van het deksel
de batterij niet te zien is doordat de
elektronische-sleutelmodule aan het
bovenste deksel is bevestigd, verwijder
dan de elektronische-sleutelmodule
van dat deksel, zodat de batterij zicht-
baar is, zoals aangegeven in de afbeel-
ding.
Gebruik bij het verwijderen van de bat-
terij een sleufkopschroevendraaier in
een geschikt formaat.
Plaats een nieuwe batterij met de positieve aansluiting + naar boven.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erke nde Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige, plaatselijke
elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevolen type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de sleutelbatterij ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop, de startknopfunctie en de afstandsbediening
zullen niet goed werken.
● Het bereik van de afstandsbediening zal kleiner worden.
3
4
C-HR_HV_OM_Europe_OM10701E.book Page 64 8 Wednesday, June 10, 2020 12:21 PM

6496-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging

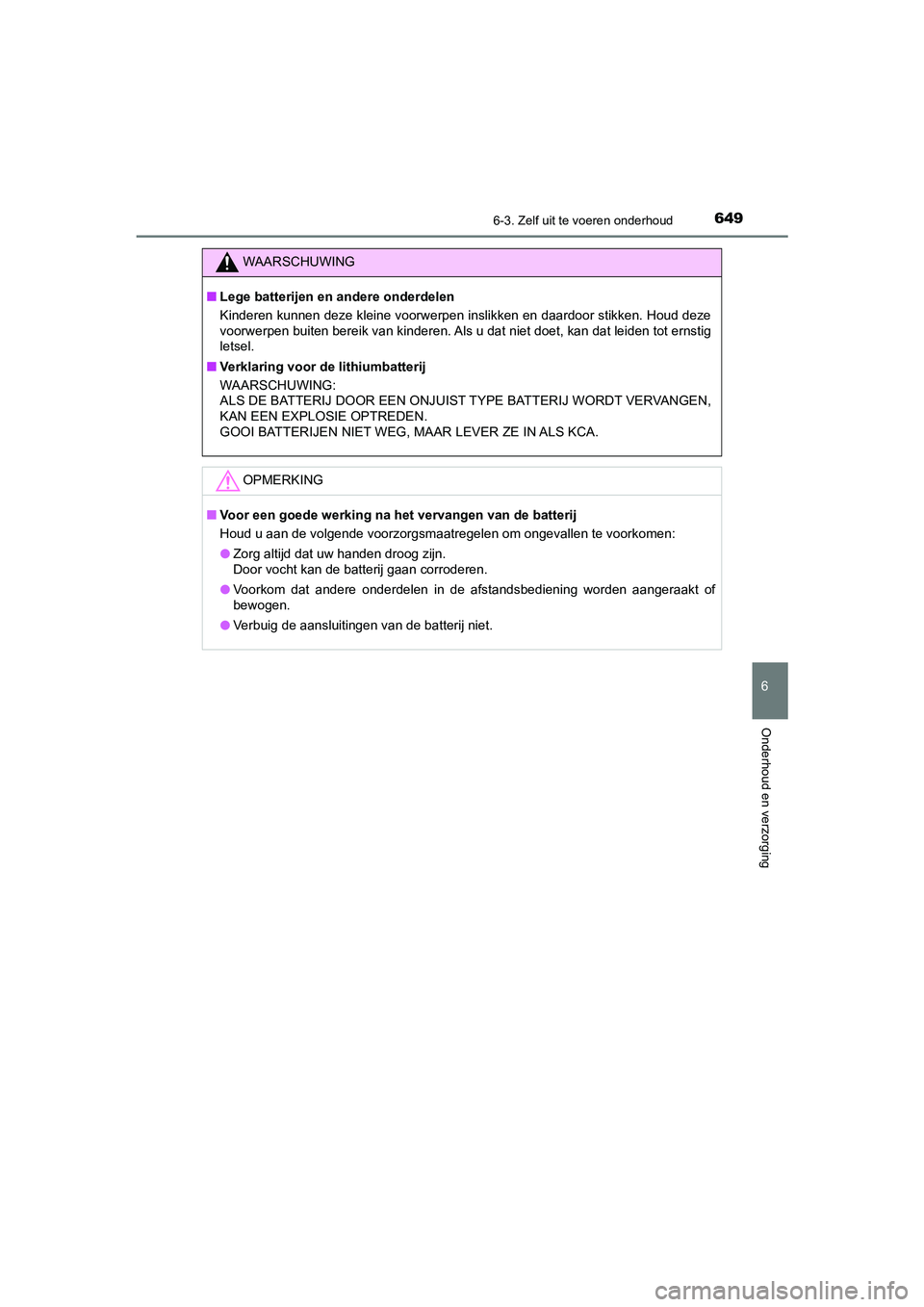

WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken. Houd deze
voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan dat leiden tot ernstig
letsel.
■ Verklaring voor de lithiumbatterij
WAARSCHUWING:
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VERVANGEN,
KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorkomen:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aangeraakt of
bewogen.
● Verbuig de aansluitingen van de batterij niet.
C-HR_HV_OM_Europe_OM10701E.book Page 64 9 Wednesday, June 10, 2020 12:21 PM
