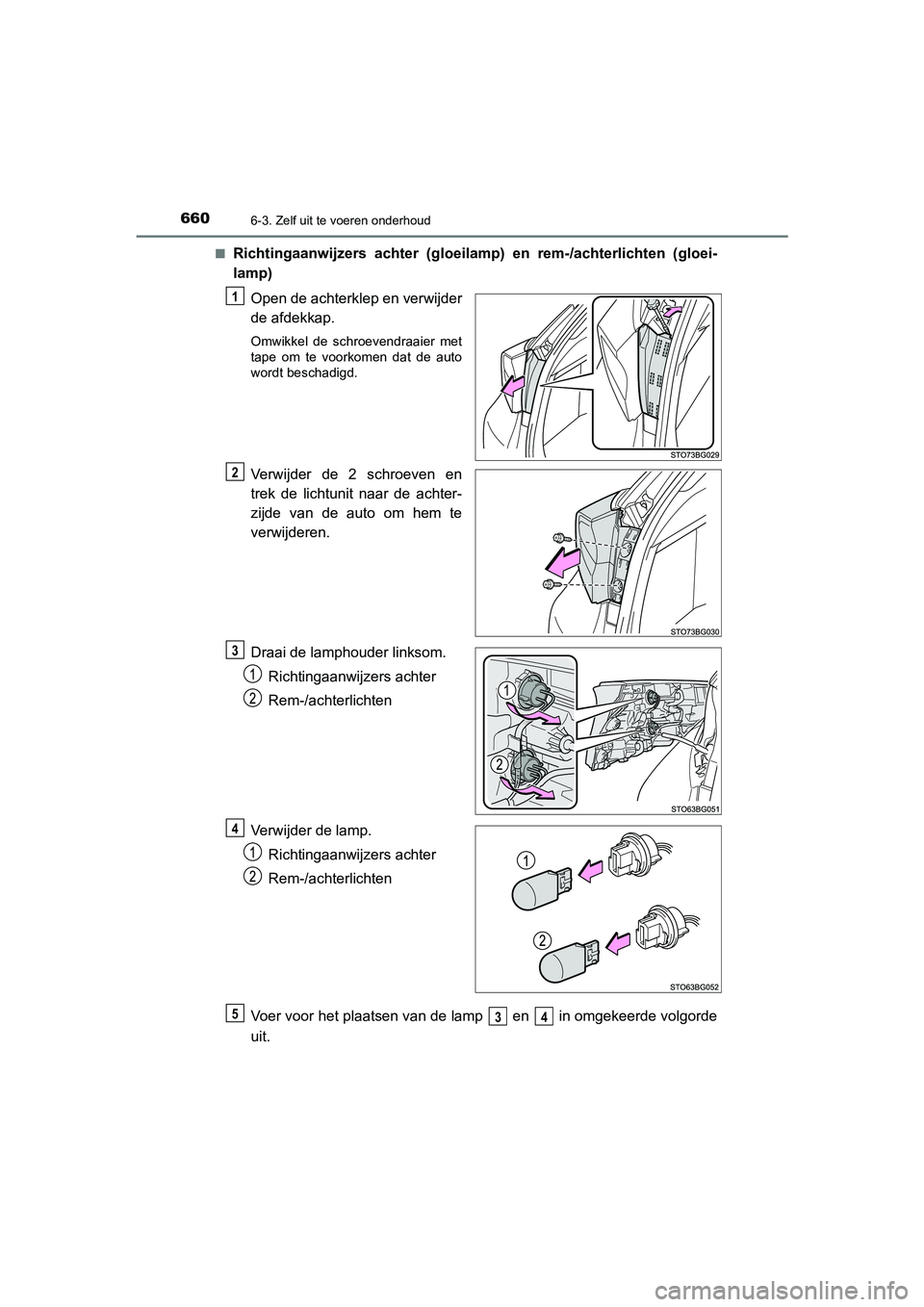

Richtingaanwijzers achter (gloeilamp
) en rem-/achterlichten (gloei-
lamp)
Open de achterklep en verwijder
de afdekkap.
Omwikkel de schroevendraaier met
tape om te voorkomen dat de auto
wordt beschadigd.
Verwijder de 2 schroeven en
trek de lichtunit naar de achter-
zijde van de auto om hem te
verwijderen.
Draai de lamphouder linksom.Richtingaanwijzers achter
Rem-/achterlichten
Verwijder de lamp. Richtingaanwijzers achter
Rem-/achterlichten
Voer voor het plaatsen van de lamp en in omgekeerde volgorde
uit.
1
2
3
4
534
C-HR_HV_OM_Europe_OM10701E.book Page 66 0 Wednesday, June 10, 2020 12:21 PM

6616-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging

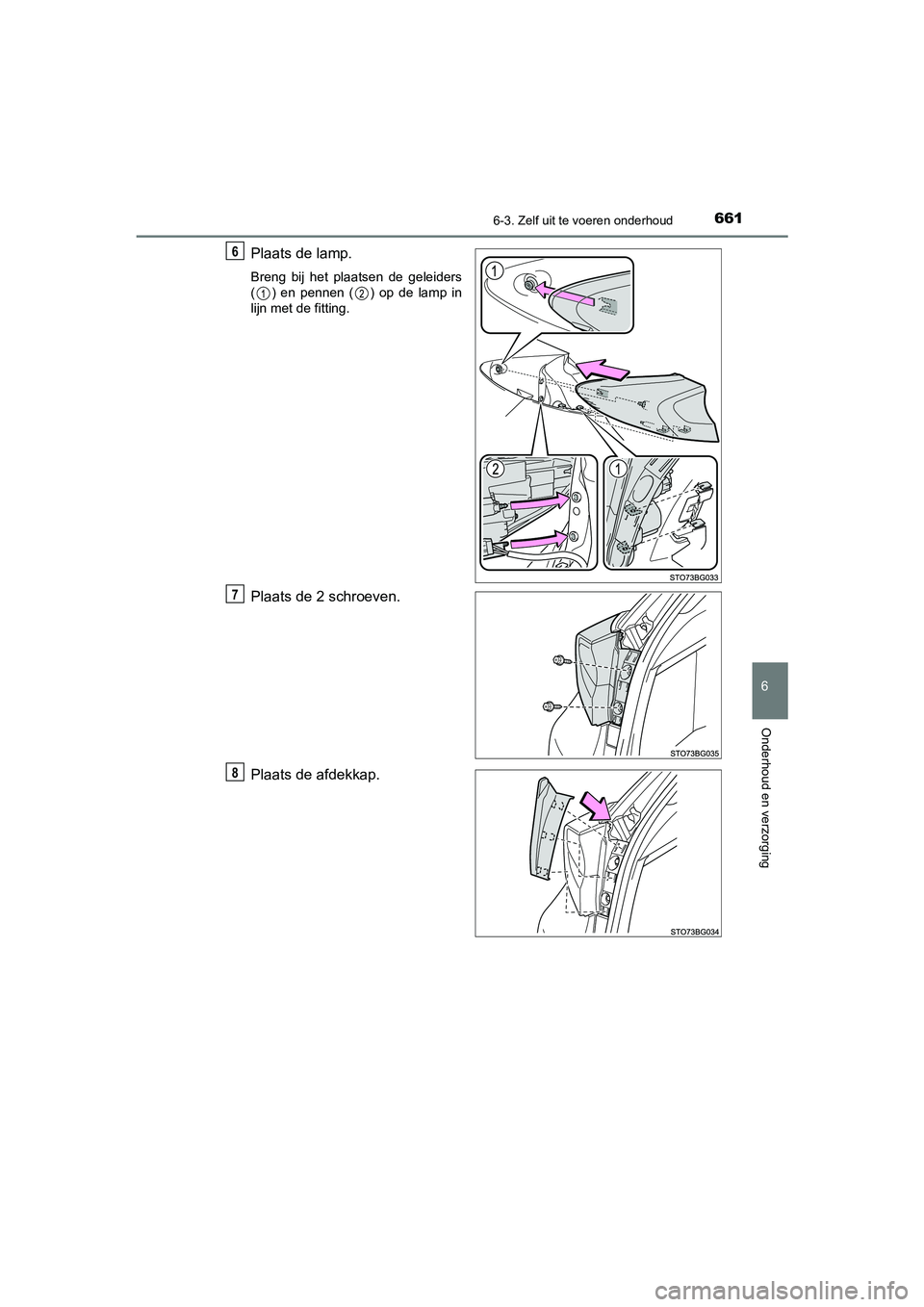

Plaats de lamp.
Breng bij het plaatsen de geleiders
( ) en pennen ( ) op de lamp in
lijn met de fitting.
Plaats de 2 schroeven.
Plaats de afdekkap.
6
7
8
C-HR_HV_OM_Europe_OM10701E.book Page 661 Wednesday, June 10, 2020 12:21 PM

6626-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E■

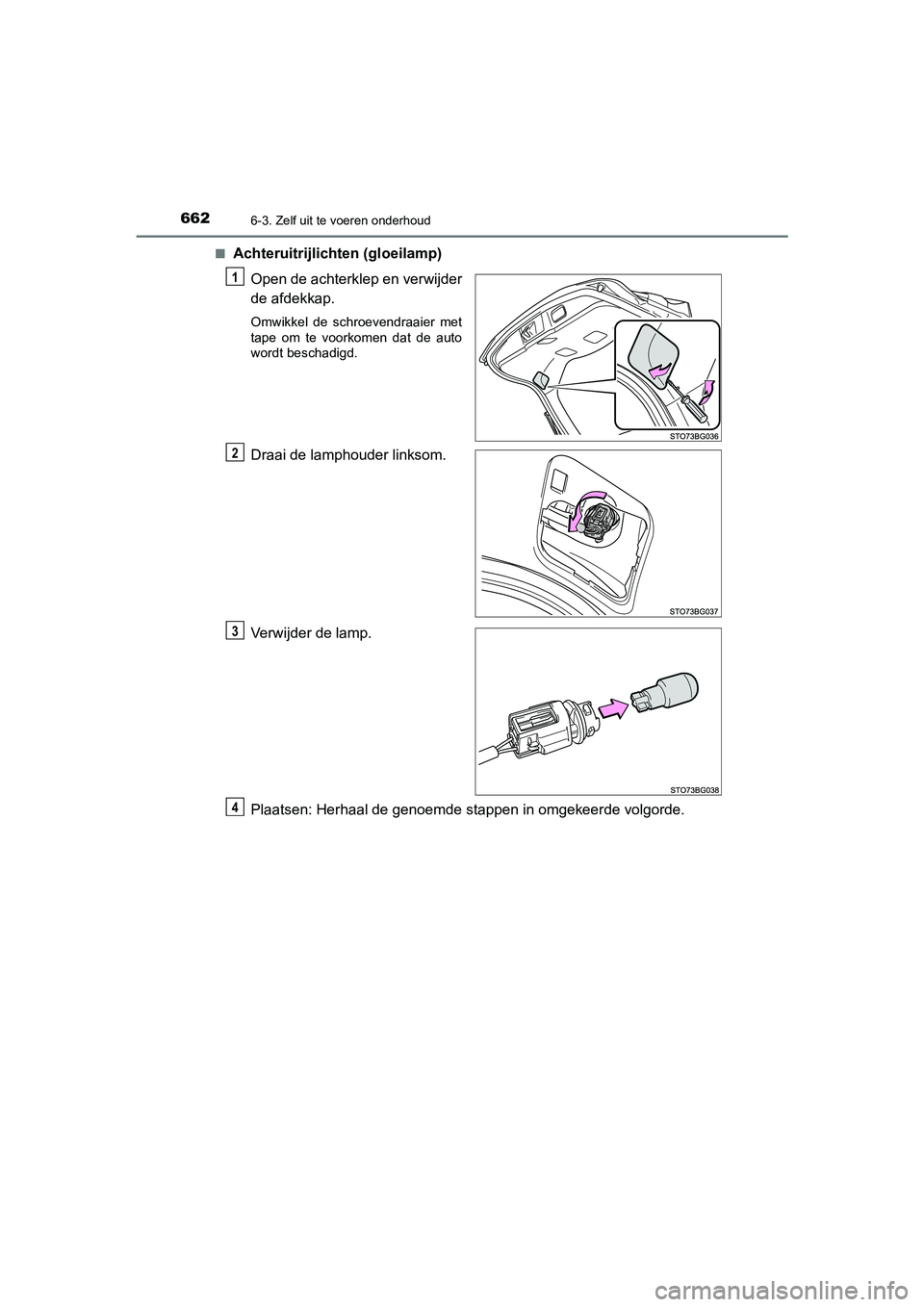

Achteruitrijlichten (gloeilamp)
Open de achterklep en verwijder
de afdekkap.
Omwikkel de schroevendraaier met
tape om te voorkomen dat de auto
wordt beschadigd.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
4
C-HR_HV_OM_Europe_OM10701E.book Page 66 2 Wednesday, June 10, 2020 12:21 PM

6636-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging
■KentekenplaatverlichtingOpen de achterklep en verwijder
de afdekkap.
Omwikkel de schroevendraaier met
tape om te voorkomen dat de auto
wordt beschadigd.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
4
C-HR_HV_OM_Europe_OM10701E.book Page 66 3 Wednesday, June 10, 2020 12:21 PM

6646-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E■
Mistachterlicht (gloeilamp)
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
C-HR_HV_OM_Europe_OM10701E.book Page 66 4 Wednesday, June 10, 2020 12:21 PM

6656-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging
■Richtingaanwijzers opzijMaak met een sleufkopschroe-
vendraaier de klauw van de bui-
tenspiegelkap los.
Omwikkel de schroevendraaier met
tape om te voorkomen dat de auto
wordt beschadigd.
Maak de klauwen van de kap
over de hele omtrek los.
Maak de klauw aan de onder-
zijde van de kap los en verwijder
vervolgens de kap.
1
Klauw
2
3
C-HR_HV_OM_Europe_OM10701E.book Page 66 5 Wednesday, June 10, 2020 12:21 PM

6666-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E

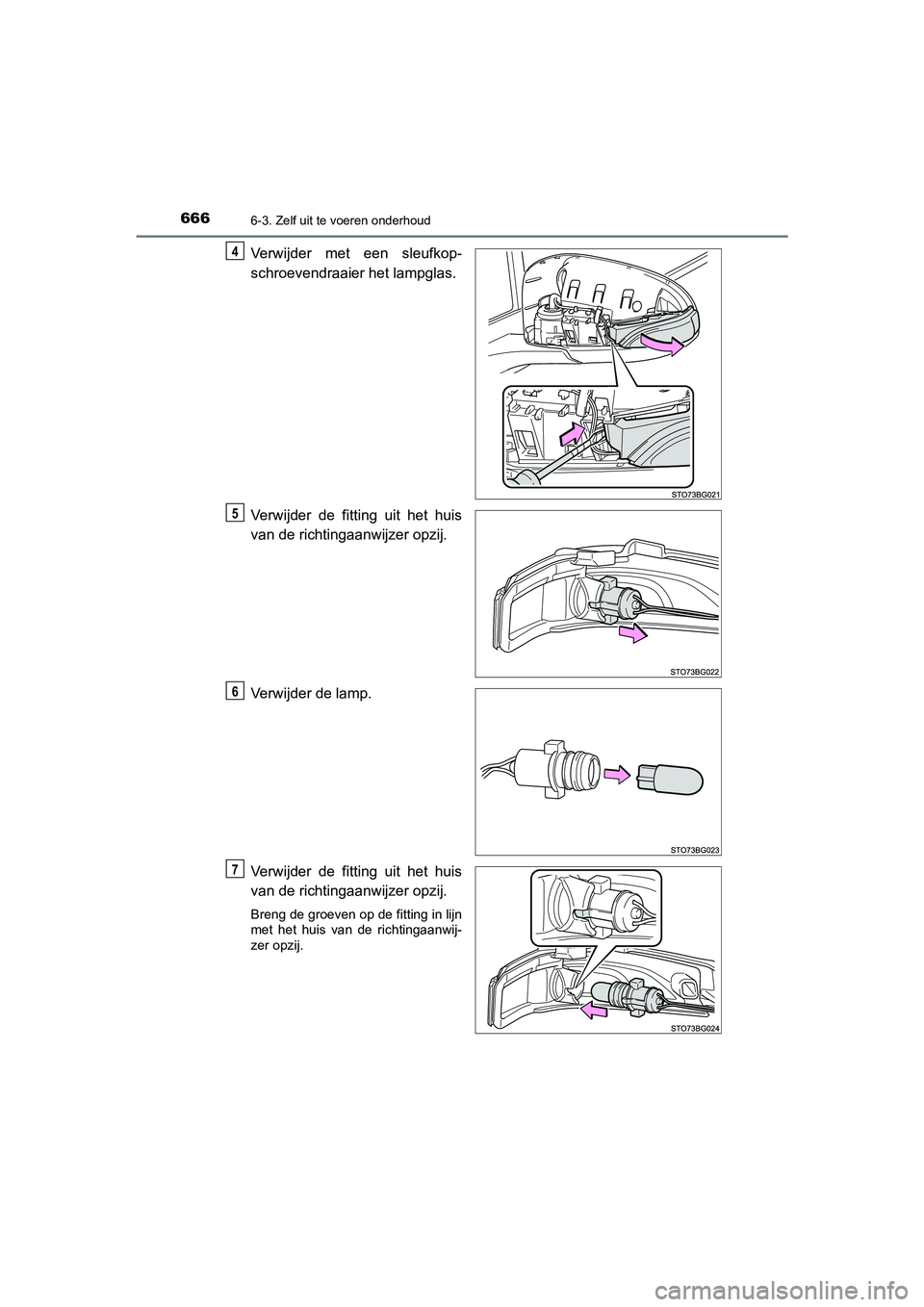

Verwijder met een sleufkop-
schroevendraaier het lampglas.
Verwijder de fitting uit het huis
van de richtingaanwijzer opzij.
Verwijder de lamp.
Verwijder de fitting uit het huis
van de richtingaanwijzer opzij.
Breng de groeven op de fitting in lijn
met het huis van de richtingaanwij-
zer opzij.
4
5
6
7
C-HR_HV_OM_Europe_OM10701E.book Page 666 Wednesday, June 10, 2020 12:21 PM

6676-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging
Plaats het lampglas.Steek de klauw van het lamp-
glas in de opening.
Bevestig het lampglas.
Plaats de bedrading aan de ach-
terzijde van het lampglas.
Steek de klauw van de kap in de
opening.
Maak de klauw vast aan de
onderzijde van de kap.
8
9
10
C-HR_HV_OM_Europe_OM10701E.book Page 66 7 Wednesday, June 10, 2020 12:21 PM

6686-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E

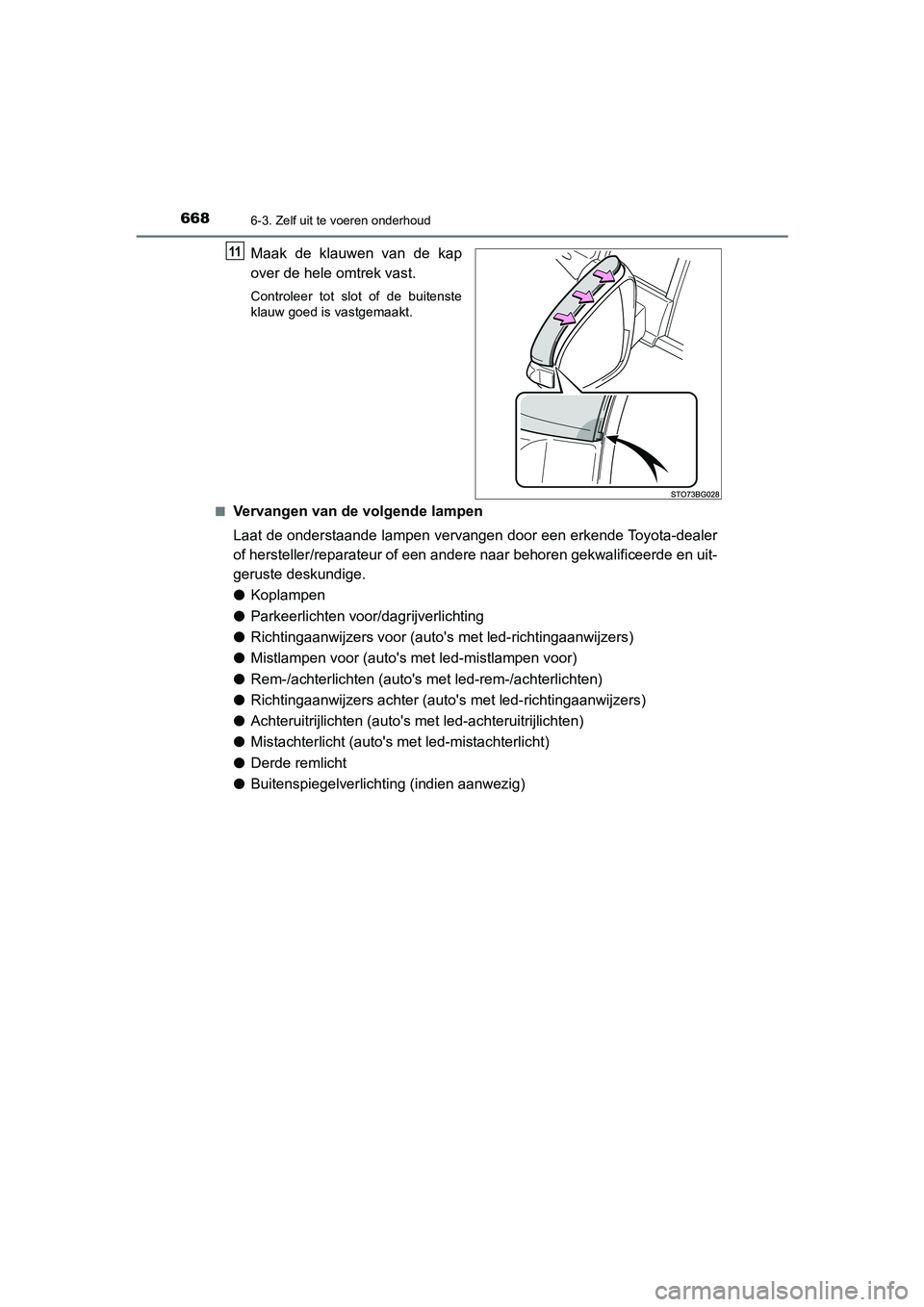

Maak de klauwen van de kap
over de hele omtrek vast.
Controleer tot slot of de buitenste
klauw goed is vastgemaakt.
■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-dealer
of hersteller/reparateur of een a ndere naar behoren gekwalificeerde en uit-
geruste deskundige.
● Koplampen
● Parkeerlichten voor/dagrijverlichting
● Richtingaanwijzers voor (auto's met led-richtingaanwijzers)
● Mistlampen voor (auto's met led-mistlampen voor)
● Rem-/achterlichten (auto's met led-rem-/achterlichten)
● Richtingaanwijzers achter (auto's met led-richtingaanwijzers)
● Achteruitrijlichten (auto's met led-achteruitrijlichten)
● Mistachterlicht (auto's met led-mistachterlicht)
● Derde remlicht
● Buitenspiegelverlichting (indien aanwezig)
11
C-HR_HV_OM_Europe_OM10701E.book Page 66 8 Wednesday, June 10, 2020 12:21 PM

6696-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging

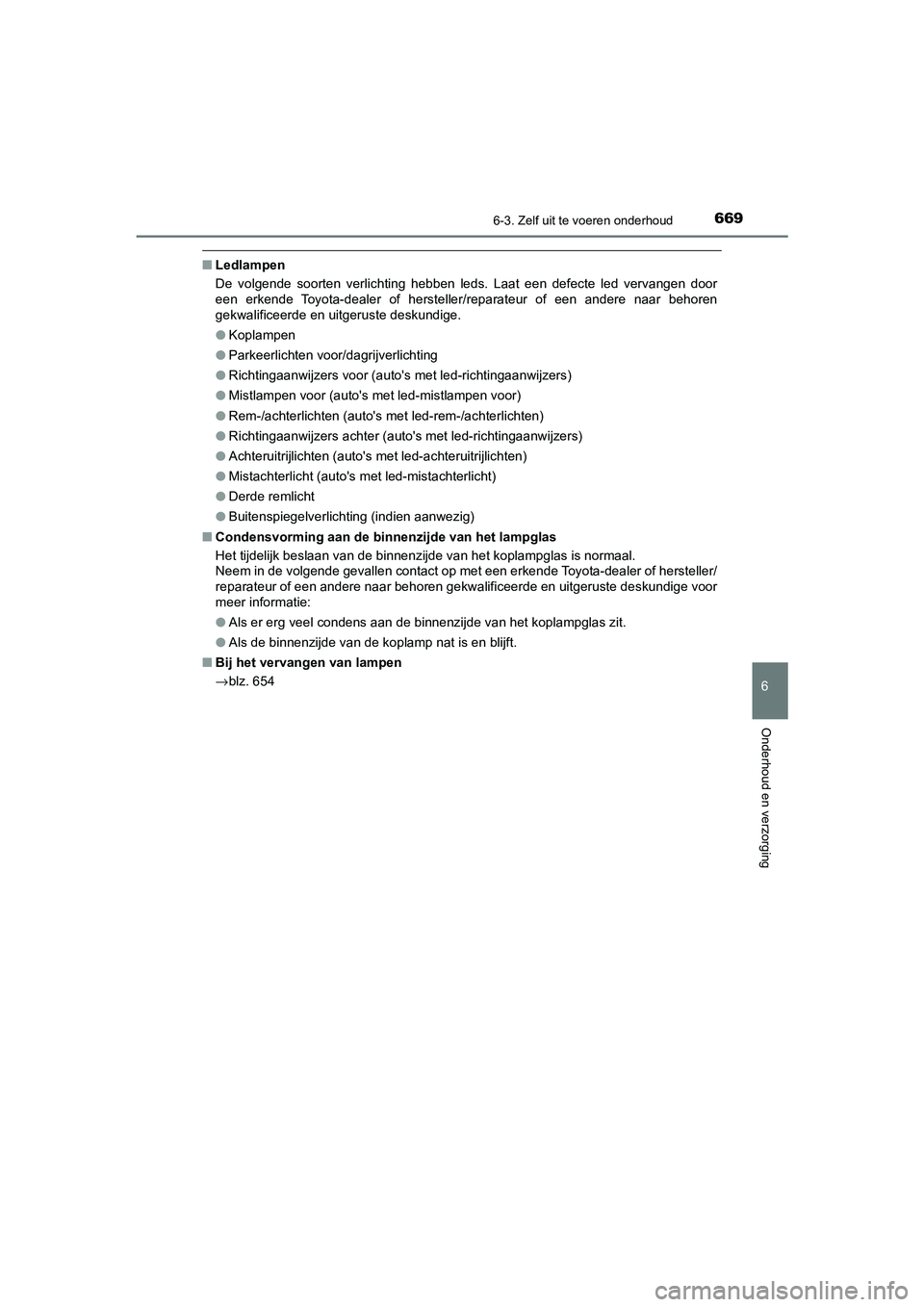

■Ledlampen
De volgende soorten verlichting hebben leds. Laat een defecte led vervangen door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●Koplampen
● Parkeerlichten voor/dagrijverlichting
● Richtingaanwijzers voor (auto's met led-richtingaanwijzers)
● Mistlampen voor (auto's met led-mistlampen voor)
● Rem-/achterlichten (auto's met led-rem-/achterlichten)
● Richtingaanwijzers achter (auto's met led-richtingaanwijzers)
● Achteruitrijlichten (auto's met led-achteruitrijlichten)
● Mistachterlicht (auto's met led-mistachterlicht)
● Derde remlicht
● Buitenspiegelverlichting (indien aanwezig)
■ Condensvorming aan de binnenzijde van het lampglas
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige voor
meer informatie:
●Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
→blz. 654
