7608-1. Specificaties
C-HR_HV_OM_Europe_OM10701E■

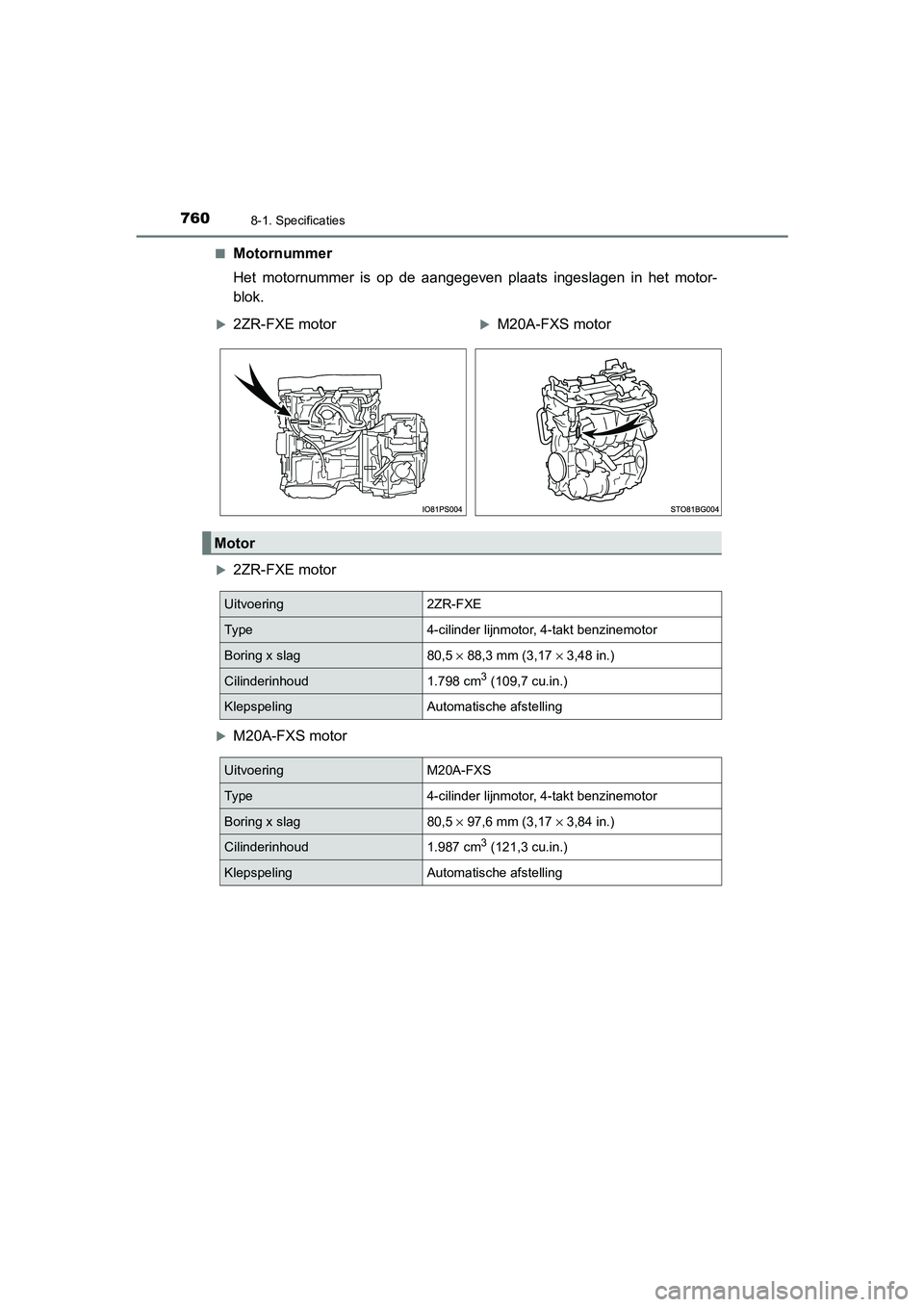

Motornummer
Het motornummer is op de aangegeven plaats ingeslagen in het motor-
blok.
2ZR-FXE motor
M20A-FXS motor
2ZR-FXE motorM20A-FXS motor
Motor
Uitvoering2ZR-FXE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5
× 88,3 mm (3,17 × 3,48 in.)
Cilinderinhoud1.798 cm3 (109,7 cu.in.)
KlepspelingAutomatische afstelling
UitvoeringM20A-FXS
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5 × 97,6 mm (3,17 × 3,84 in.)
Cilinderinhoud1.987 cm3 (121,3 cu.in.)
KlepspelingAutomatische afstelling
C-HR_HV_OM_Europe_OM10701E.book Page 76 0 Wednesday, June 10, 2020 12:21 PM

7618-1. Specificaties
C-HR_HV_OM_Europe_OM10701E
8
Voertuigspecificaties

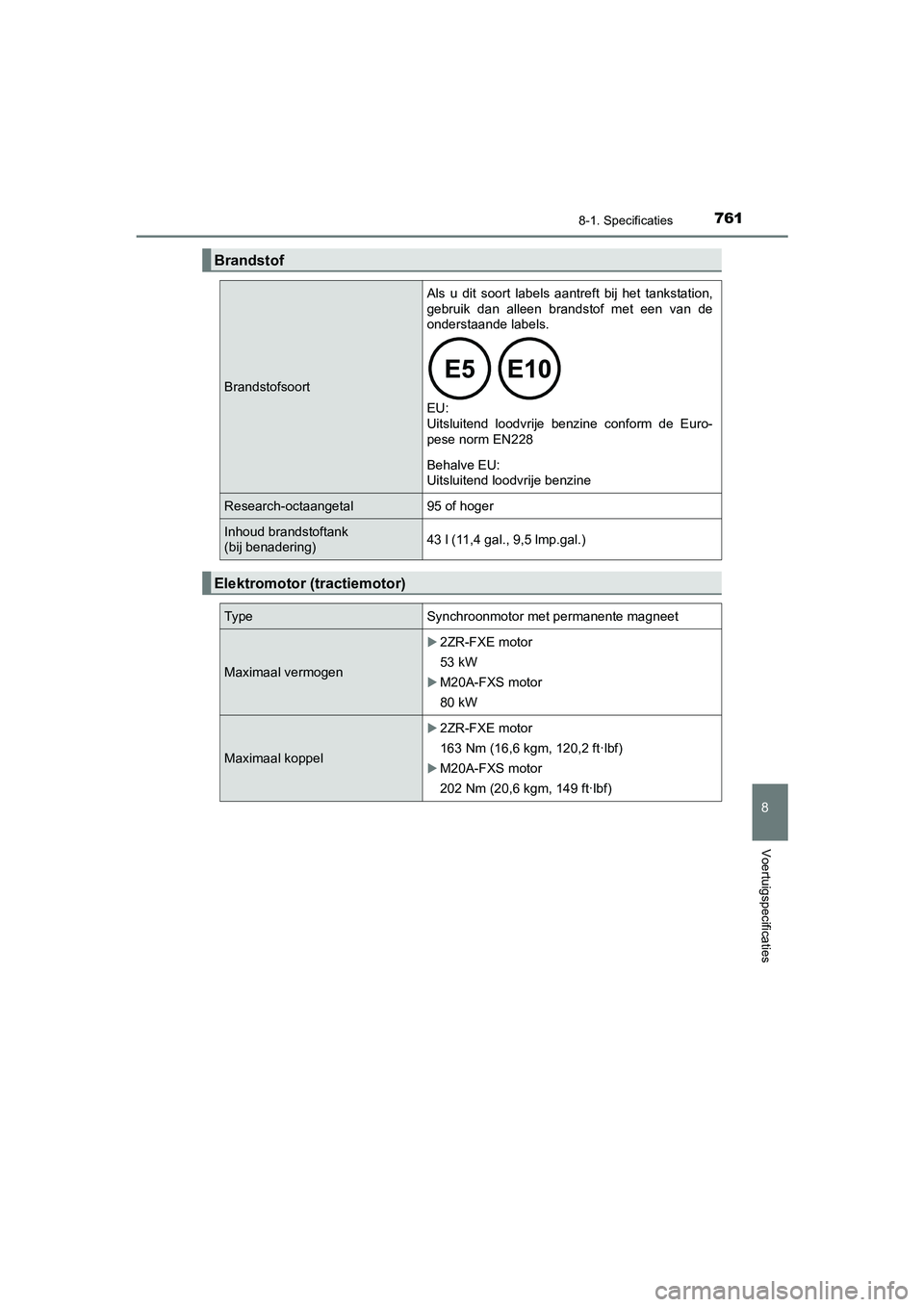

Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tankstation,
gebruik dan alleen brandstof met een van de
onderstaande labels.
EU:
Uitsluitend loodvrije benzine conform de Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal95 of hoger
Inhoud brandstoftank
(bij benadering)43 l (11,4 gal., 9,5 lmp.gal.)
Elektromotor (tractiemotor)
Ty p eSynchroonmotor met permanente magneet
Maximaal vermogen
2ZR-FXE motor
53 kW
M20A-FXS motor
80 kW
Maximaal koppel
2ZR-FXE motor
163 Nm (16,6 kgm, 120,2 ft·lbf)
M20A-FXS motor
202 Nm (20,6 kgm, 149 ft·lbf)
C-HR_HV_OM_Europe_OM10701E.book Page 76 1 Wednesday, June 10, 2020 12:21 PM

7628-1. Specificaties
C-HR_HV_OM_Europe_OM10701E
2ZR-FXE motor (behalve Guadeloupe, Martinique, Frans-Guyana en
Groenland)
2ZR-FXE motor (Guadeloupe, Martinique, Frans-Guyana en Groenland)
en M20A-FXS motor:
■Inhoud (verversen (bij benadering)*)
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het ver-versen van de motorolie. Breng de motor op bedrijfstemperatuur en schakel het
hybridesysteem uit, wacht ten minste 5 minuten en controleer het oliepeil met de
peilstok.

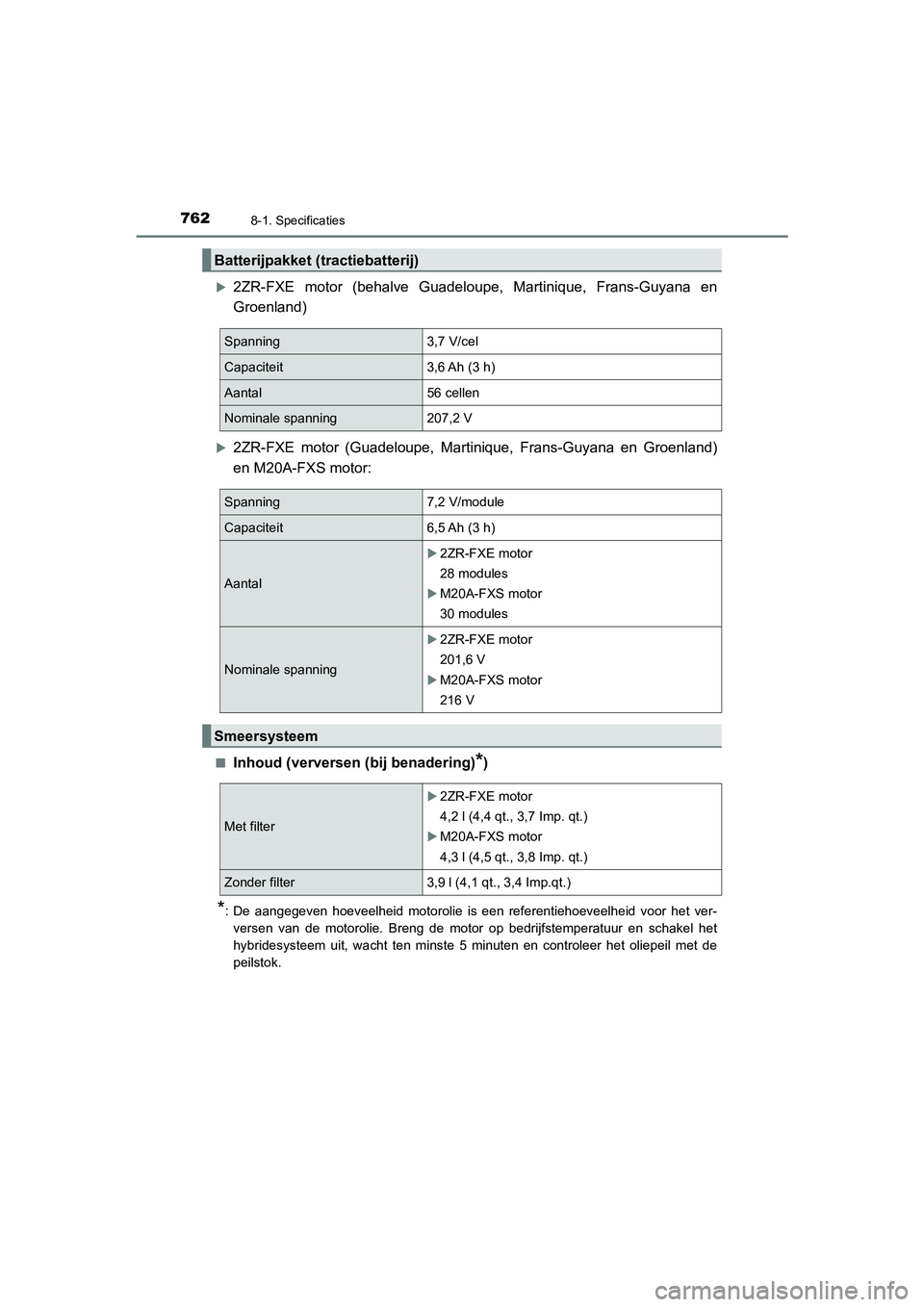

Batterijpakket (tractiebatterij)
Spanning3,7 V/cel
Capaciteit3,6 Ah (3 h)
Aantal56 cellen
Nominale spanning207,2 V
Spanning7,2 V/module
Capaciteit6,5 Ah (3 h)
Aantal
2ZR-FXE motor
28 modules
M20A-FXS motor
30 modules
Nominale spanning
2ZR-FXE motor
201,6 V
M20A-FXS motor
216 V
Smeersysteem
Met filter
2ZR-FXE motor
4,2 l (4,4 qt., 3,7 Imp. qt.)
M20A-FXS motor
4,3 l (4,5 qt., 3,8 Imp. qt.)
Zonder filter3,9 l (4,1 qt., 3,4 Imp.qt.)
C-HR_HV_OM_Europe_OM10701E.book Page 76 2 Wednesday, June 10, 2020 12:21 PM

7638-1. Specificaties
C-HR_HV_OM_Europe_OM10701E
8
Voertuigspecificaties

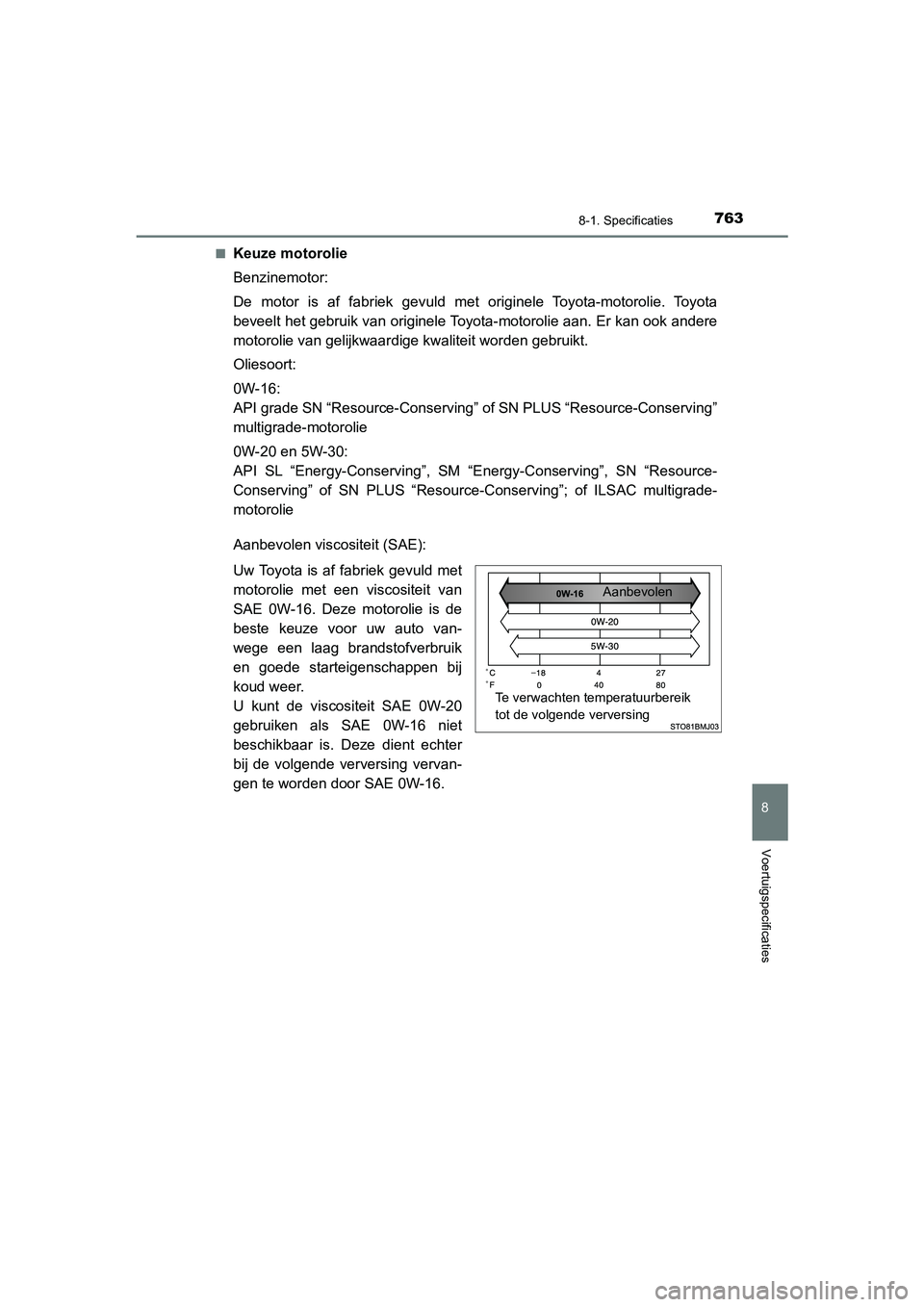

■Keuze motorolie
Benzinemotor:
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook andere
motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving” of SN PLUS “Resource-Conserving”
multigrade-motorolie
0W-20 en 5W-30:
API SL “Energy-Conserving”, SM “E nergy-Conserving”, SN “Resource-
Conserving” of SN PLUS “Resource-Conserving”; of ILSAC multigrade-
motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van
SAE 0W-16. Deze motorolie is de
beste keuze voor uw auto van-
wege een laag brandstofverbruik
en goede starteigenschappen bij
koud weer.
U kunt de viscositeit SAE 0W-20
gebruiken als SAE 0W-16 niet
beschikbaar is. Deze dient echter
bij de volgende verversing vervan-
gen te worden door SAE 0W-16.
Te verwachten temperatuurbereik
tot de volgende verversing Aanbevolen
C-HR_HV_OM_Europe_OM10701E.book Page 76
3 Wednesday, June 10, 2020 12:21 PM

7648-1. Specificaties
C-HR_HV_OM_Europe_OM10701E

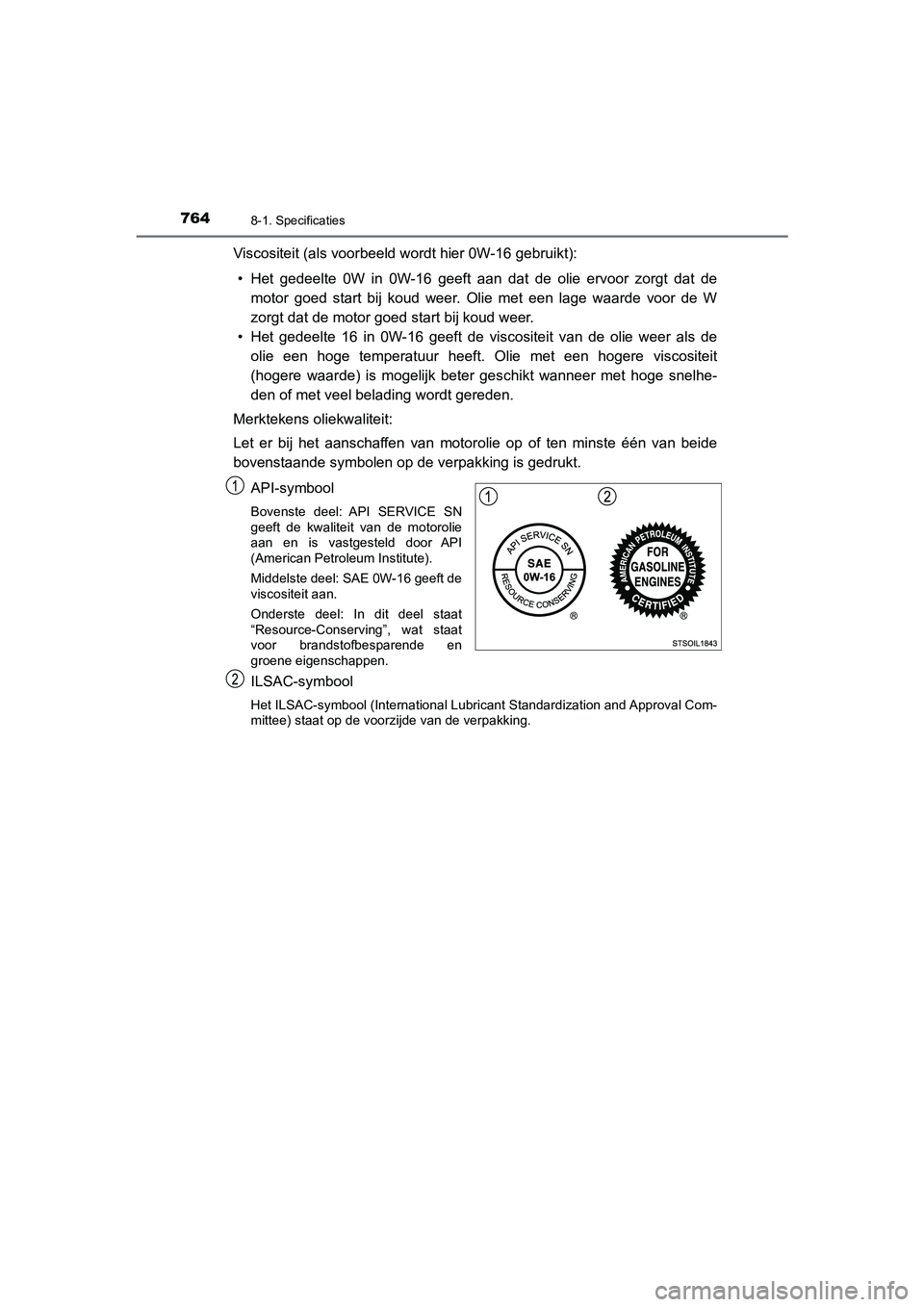

Viscositeit (als voorbeeld wordt hier 0W-16 gebruikt):• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor de W
zorgt dat de motor goed start bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter geschikt wanneer met hoge snelhe-
den of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van beide
bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE SN
geeft de kwaliteit van de motorolie
aan en is vastgesteld door API
(American Petroleum Institute).
Middelste deel: SAE 0W-16 geeft de
viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat
voor brandstofbesparende en
groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubric ant Standardization and Approval Com-
mittee) staat op de voorzijde van de verpakking.
C-HR_HV_OM_Europe_OM10701E.book Page 76 4 Wednesday, June 10, 2020 12:21 PM

7658-1. Specificaties
C-HR_HV_OM_Europe_OM10701E
8
Voertuigspecificaties
*: De inhoud is de referentiehoeveelheid.Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een a ndere naar behoren gekwalificeerde en uitge-
ruste deskundige.

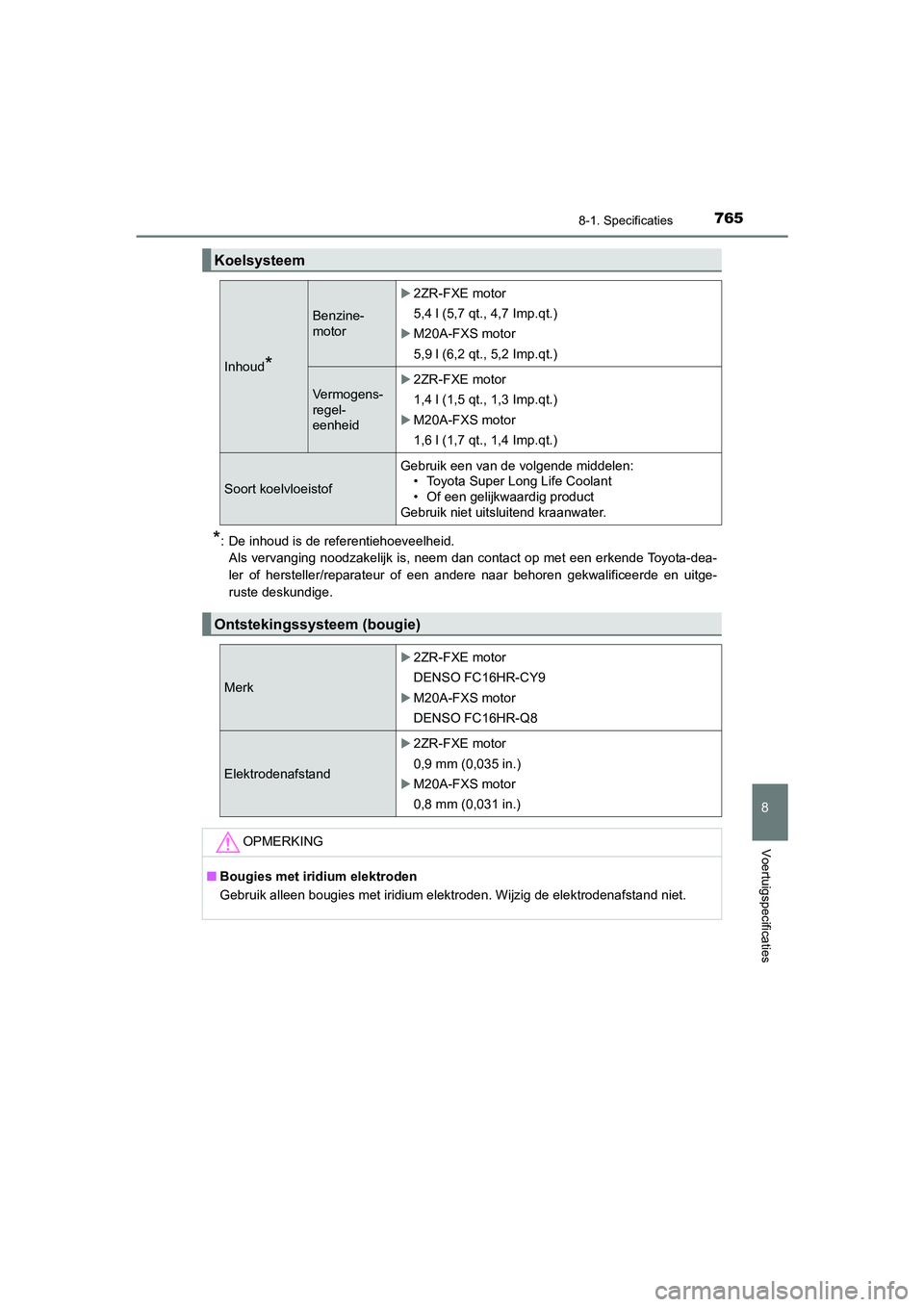

Koelsysteem
Inhoud*
Benzine-
motor
2ZR-FXE motor
5,4 l (5,7 qt., 4,7 Imp.qt.)
M20A-FXS motor
5,9 l (6,2 qt., 5,2 Imp.qt.)
Vermogens-
regel-
eenheid2ZR-FXE motor
1,4 l (1,5 qt., 1,3 Imp.qt.)
M20A-FXS motor
1,6 l (1,7 qt., 1,4 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen: • Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
Merk
2ZR-FXE motor
DENSO FC16HR-CY9
M20A-FXS motor
DENSO FC16HR-Q8
Elektrodenafstand
2ZR-FXE motor
0,9 mm (0,035 in.)
M20A-FXS motor
0,8 mm (0,031 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand niet.
C-HR_HV_OM_Europe_OM10701E.book Page 76 5 Wednesday, June 10, 2020 12:21 PM

7668-1. Specificaties
C-HR_HV_OM_Europe_OM10701E
*: De inhoud is de referentiehoeveelheid.Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.

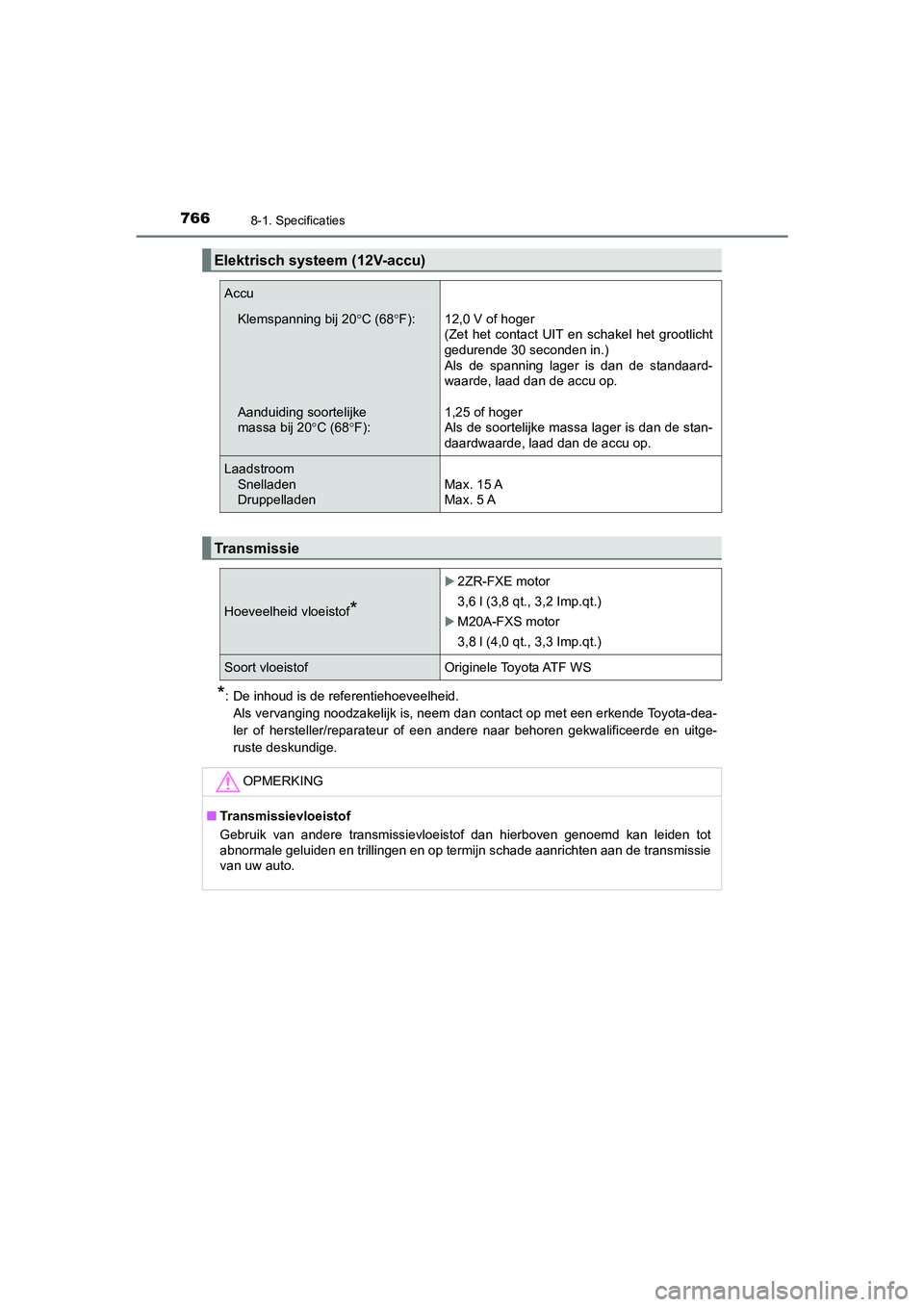

Elektrisch systeem (12V-accu)
Accu
Klemspanning bij 20 °C (68 °F):
Aanduiding soortelijke
massa bij 20° C (68°F): 12,0 V of hoger
(Zet het contact UIT en schakel het grootlicht
gedurende 30 seconden in.)
Als de spanning lager is dan de standaard-
waarde, laad dan de accu op.
1,25 of hoger
Als de soortelijke massa lager is dan de stan-
daardwaarde, laad dan de accu op.
Laadstroom
Snelladen
Druppelladen
Max. 15 A
Max. 5 A
Transmissie
Hoeveelheid vloeistof*
2ZR-FXE motor
3,6 l (3,8 qt., 3,2 Imp.qt.)
M20A-FXS motor
3,8 l (4,0 qt., 3,3 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Transmissievloeistof
Gebruik van andere transmissievloeistof dan hierboven genoemd kan leiden tot
abnormale geluiden en trillingen en op termijn schade aanrichten aan de transmissie
van uw auto.
C-HR_HV_OM_Europe_OM10701E.book Page 76 6 Wednesday, June 10, 2020 12:21 PM

7678-1. Specificaties
C-HR_HV_OM_Europe_OM10701E
8
Voertuigspecificaties
*: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 300 N (30,6 kg, 67,4lbf) terwijl het hybridesysteem in werking is.

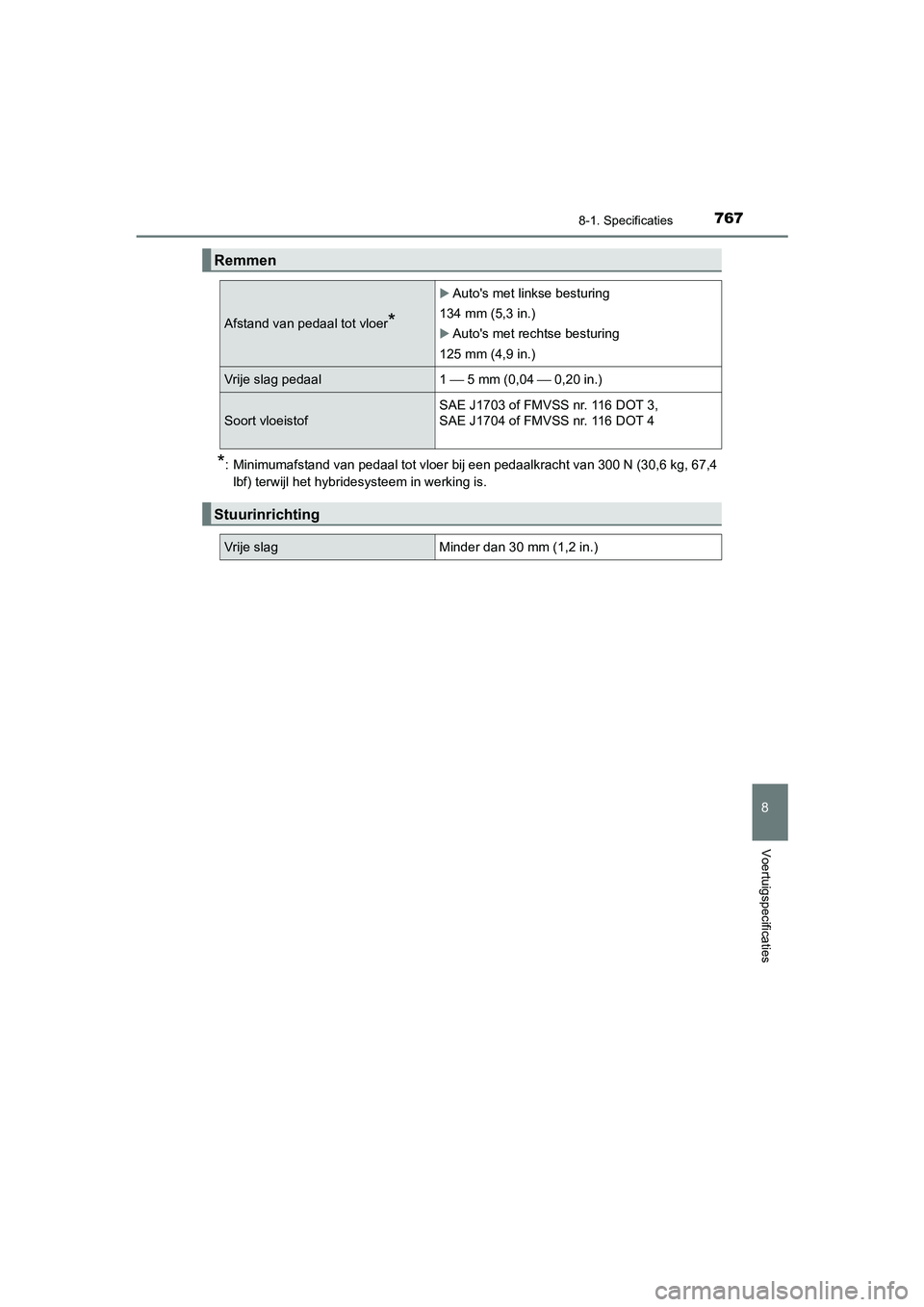

Remmen
Afstand van pedaal tot vloer*
Auto's met linkse besturing
134 mm (5,3 in.)
Auto's met rechtse besturing
125 mm (4,9 in.)
Vrije slag pedaal 1 ⎯ 5 mm (0,04 ⎯ 0,20 in.)
Soort vloeistof SAE J1703 of FMVSS nr. 116 DOT 3,
SAE J1704 of FMVSS nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
C-HR_HV_OM_Europe_OM10701E.book Page 76
7 Wednesday, June 10, 2020 12:21 PM

7688-1. Specificaties
C-HR_HV_OM_Europe_OM10701E
17 inch banden
18 inch banden
Compact reservewiel (indien aanwezig)
■Bij het rijden met een aanhangwagen
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) en houd rekening
met de lagere toegestane maximumsnelheid van minder dan 100 km/h.

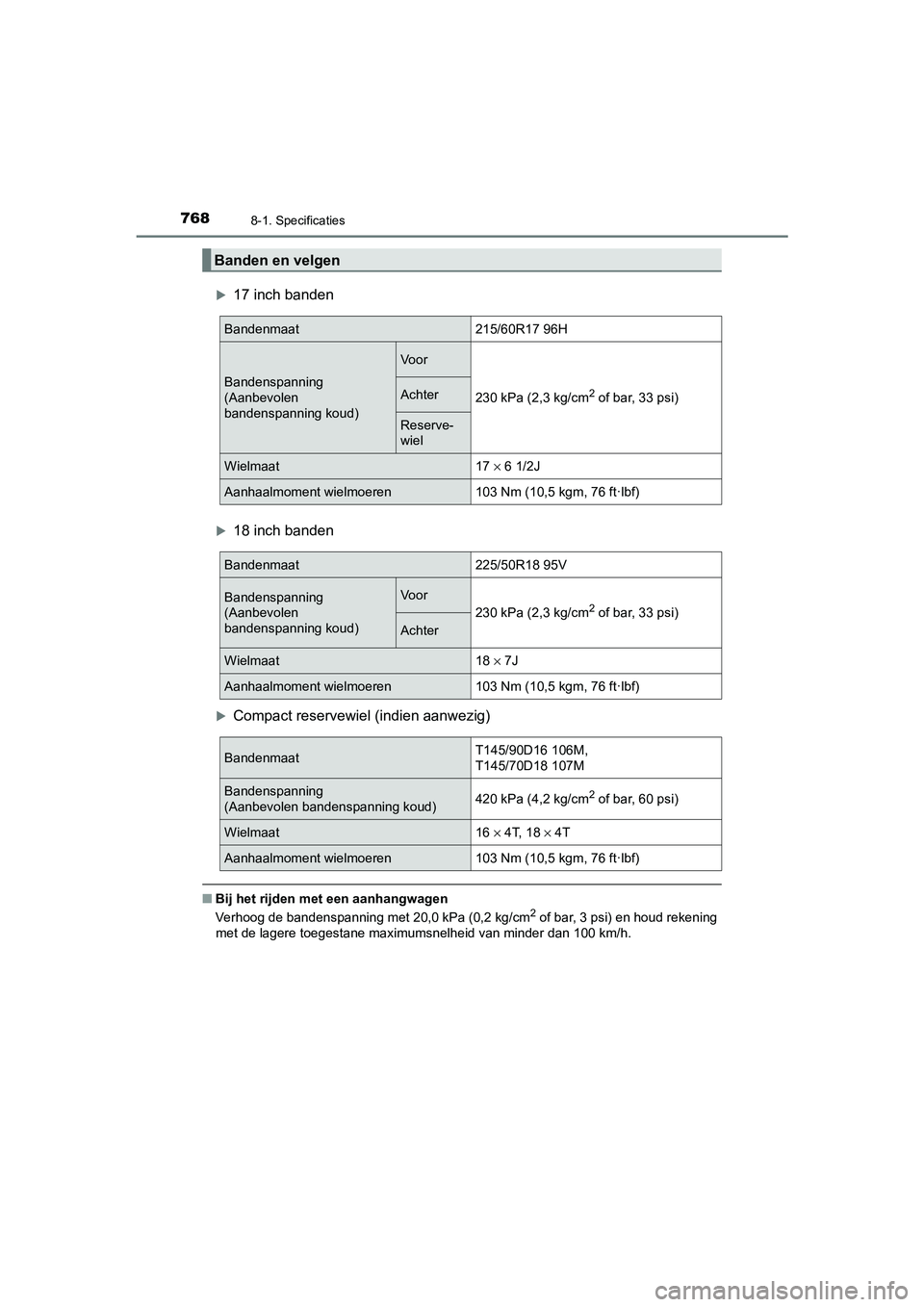

Banden en velgen
Bandenmaat215/60R17 96H
Bandenspanning
(Aanbevolen
bandenspanning koud)
Voor
230 kPa (2,3 kg/cm2 of bar, 33 psi)Achter
Reserve-
wiel
Wielmaat17 × 6 1/2J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
Bandenmaat225/50R18 95V
Bandenspanning
(Aanbevolen
bandenspanning koud)Voor
230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter
Wielmaat18 × 7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
BandenmaatT145/90D16 106M,
T145/70D18 107M
Bandenspanning
(Aanbevolen bandenspanning koud)420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat16 × 4T, 18 × 4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
C-HR_HV_OM_Europe_OM10701E.book Page 76 8 Wednesday, June 10, 2020 12:21 PM

7698-1. Specificaties
C-HR_HV_OM_Europe_OM10701E
8
Voertuigspecificaties

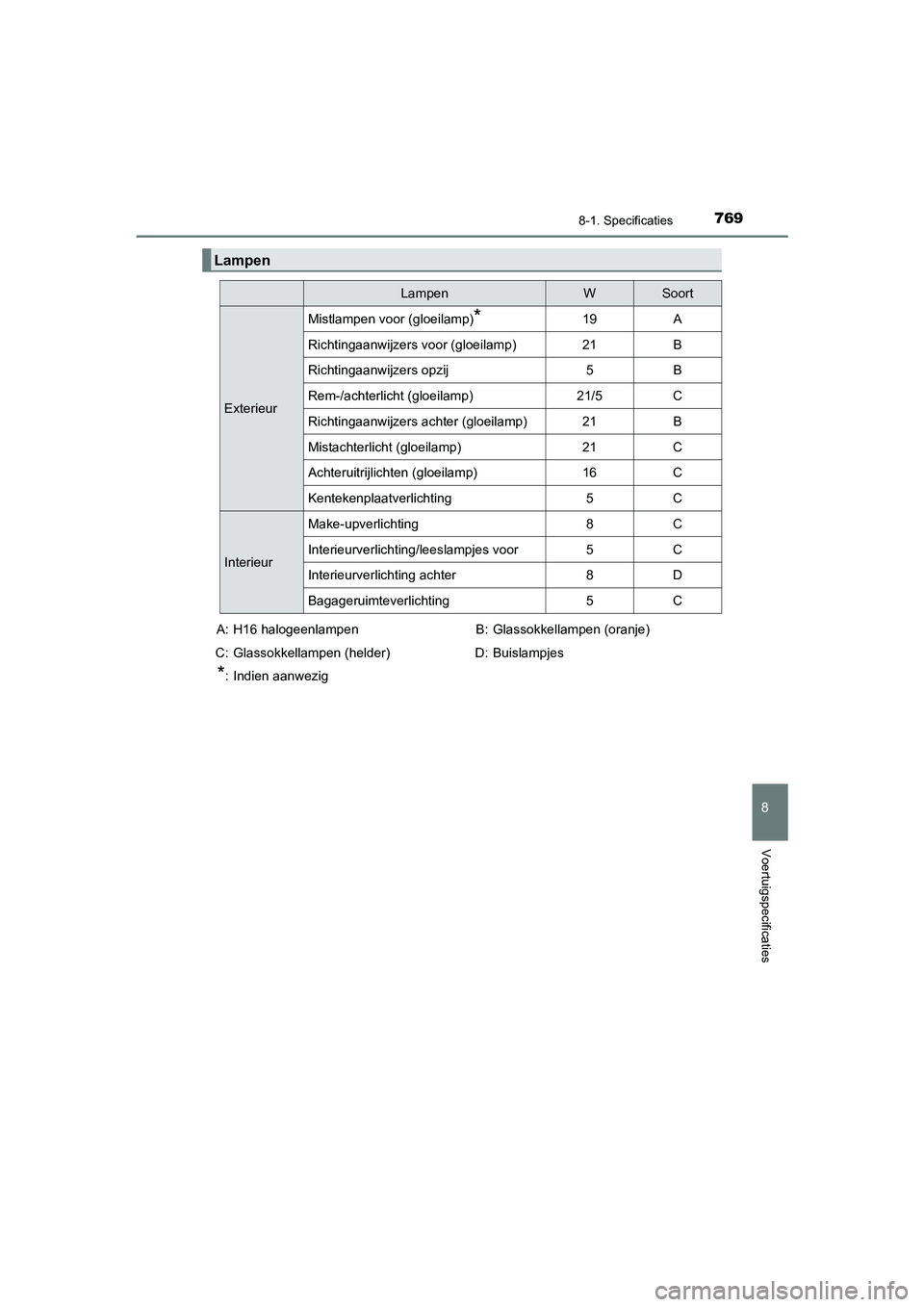

Lampen
LampenWSoort
Exterieur
Mistlampen voor (gloeilamp)*19A
Richtingaanwijzers voor (gloeilamp)21B
Richtingaanwijzers opzij5B
Rem-/achterlicht (gloeilamp)21/5C
Richtingaanwijzers achter (gloeilamp)21B
Mistachterlicht (gloeilamp)21C
Achteruitrijlichten (gloeilamp)16C
Kentekenplaatverlichting5C
Interieur
Make-upverlichting8C
Interieurverlichting/leeslampjes voor5C
Interieurverlichting achter8D
Bagageruimteverlichting5C
A: H16 halogeenlampen
C: Glassokkellampen (helder)
*: Indien aanwezig B: Glassokkellampen (oranje)
D: Buislampjes
C-HR_HV_OM_Europe_OM10701E.book Page 76 9 Wednesday, June 10, 2020 12:21 PM
