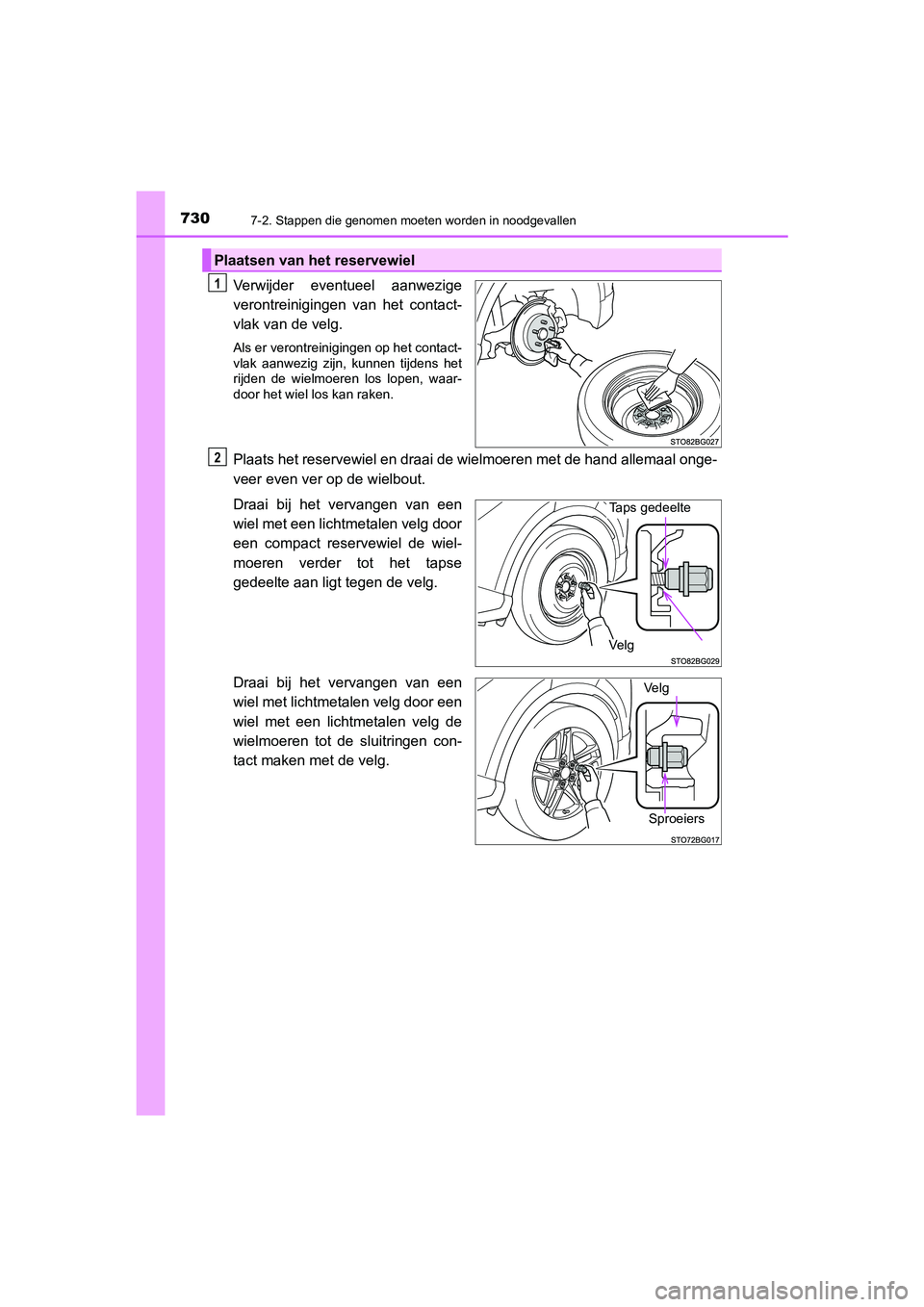

7307-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
Verwijder eventueel aanwezige
verontreinigingen van het contact-
vlak van de velg.
Als er verontreinigingen op het contact-
vlak aanwezig zijn, kunnen tijdens het
rijden de wielmoeren los lopen, waar-
door het wiel los kan raken.
Plaats het reservewiel en draai de wielmoeren met de hand allemaal onge-
veer even ver op de wielbout.
Draai bij het vervangen van een
wiel met een lichtmetalen velg door
een compact reservewiel de wiel-
moeren verder tot het tapse
gedeelte aan ligt tegen de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door een
wiel met een lichtmetalen velg de
wielmoeren tot de sluitringen con-
tact maken met de velg.
Plaatsen van het reservewiel
1
2
Taps gedeelte
Vel g
Sproeiers
Vel g
C-HR_HV_OM_Europe_OM10701E.book Page 73 0 Wednesday, June 10, 2020 12:21 PM

7317-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen
Laat de auto zakken.
Draai iedere moer twee of drie keer
aan in de volgorde die in de afbeel-
ding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft·lbf)
Berg het wiel met de lekke band, de krik en het gereedschap op.
3
4
5
C-HR_HV_OM_Europe_OM10701E.book Page 731 Wednesday, June 10, 2020 12:21 PM

7327-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
■Het compacte reservewiel (indien aanwezig)
●Op de band van het compacte reservewiel staat aan de zijkant de aanduiding TEM-
PORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel. ( →blz. 768)
■ Gebruik van het compacte reservewiel (indien aanwezig)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor en -zen-
der, waardoor een te lage bandenspanning hiervan niet wordt aangegeven door het
bandenspanningswaarschuwingssysteem. Verder zal, als u het compacte reservewiel
monteert nadat het waarschuwingslampje voor een lage bandenspanning is gaan
branden, dit lampje blijven branden.
■ Gebruik van het compacte reservewiel (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is gemonteerd dan wanneer
er gereden wordt met de standaardbanden.
■ Als uw auto een lekke voorba nd krijgt op een weg die bedekt is met sneeuw of ijs
(auto's met een compact reservewiel)
Vervang een van de achterwielen van de auto door het compacte reservewiel. Voer
onderstaande stappen uit en monteer sneeuwkettingen op de voorwielen:
Vervang het wiel links of rechts achter door het compacte reservewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achterzijde afkom-
stig is.
Monteer sneeuwkettingen op de voorwielen.
1
2
3
C-HR_HV_OM_Europe_OM10701E.book Page 73 2 Wednesday, June 10, 2020 12:21 PM

7337-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen
■Verklaring voor de krik
C-HR_HV_OM_Europe_OM10701E.book Page 73 3 Wednesday, June 10, 2020 12:21 PM

7347-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
WAARSCHUWING
■Gebruik van het compacte rese rvewiel (indien aanwezig)
● Houd er rekening mee dat het compacte reservewiel speciaal ontworpen is voor
gebruik onder uw auto. Gebruik uw reservewiel daarom niet onder een andere
auto.
● Monteer niet gelijktijdig meer dan één compact reservewiel onder uw auto.
● Vervang het reservewiel zo snel mogelijk door een wiel met een standaardband.
● Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en schakel-
handelingen die een plotselinge motorremwerking veroorzaken.
■ Gebruik van het compacte rese rvewiel (indien aanwezig)
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeven en dat de vol-
gende systemen niet goed werken:
*: Indien aanwezig
■ Snelheidsbeperking bij gebruik van he t compacte reservewiel (indien aanwe-
zig)
Rijd niet harder dan 80 km/h als er een compact reservewiel onder de auto is
gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hoge snelheden. Het
niet opvolgen van deze voorzorgsmaatregel kan leiden tot een ongeval en ernstig
letsel.
■ Na gebruik van gereedschap en krik
Controleer voor het rijden of het geree dschap en de krik weer goed zijn opgeborgen
en bevestigd. Dit om te voorkomen dat een van deze voorwerpen bij een aanrijding
of bij hard remmen letsel veroorzaakt.
• ABS en Brake Assist
•VSC
•TRC
•EPS
• Automatic High Beam
*
• PCS (Pre-Crash Safety-systeem)*
• LTA (Lane Tracing Assist)
• Dynamic Radar Cruise Control met volledig snelheidsbereik
*
• Cruise control*• BSM (Blind Spot Monitor)*
• Toyota Parking Assist-sensor*
• S-IPA (Simple Intelligent ParkingAssist-systeem)*
• Rear View Monitor-systeem*
• Navigatiesysteem*
C-HR_HV_OM_Europe_OM10701E.book Page 73 4 Wednesday, June 10, 2020 12:21 PM

7357-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen
OPMERKING
■Rijd voorzichtig over one ffenheden in het wegdek heen als het compacte reser-
vewiel onder de auto gemonteerd is. (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is gemonteerd dan wan-
neer er gereden wordt met de standaardbanden. Wees voorzichtig bij het rijden over
slechte wegen.
■ Rijden met sneeuwkettingen en het co mpacte reservewiel (indien aanwezig)
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedrag in negatieve zin
beïnvloeden.
■ Bij het vervangen van banden
Neem voor het verwijderen en plaatsen van wielen, banden of bandenspanningssen-
soren en -zenders contact op met een erke nde Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige, omdat de
bandenspanningssensoren en -zenders beschadigd kunnen raken als er niet voor-
zichtig mee wordt omgegaan.
■ Voorkomen van schade aan de band enspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet goed. Neem wanneer bandenreparatievloeistof
is gebruikt zo snel mogelijk contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren ge kwalificeerde en uitgeruste deskundige.
Vervang bij het vervangen van de band de bandenspanningssensor en -zender.
( → blz. 620)
C-HR_HV_OM_Europe_OM10701E.book Page 73 5 Wednesday, June 10, 2020 12:21 PM

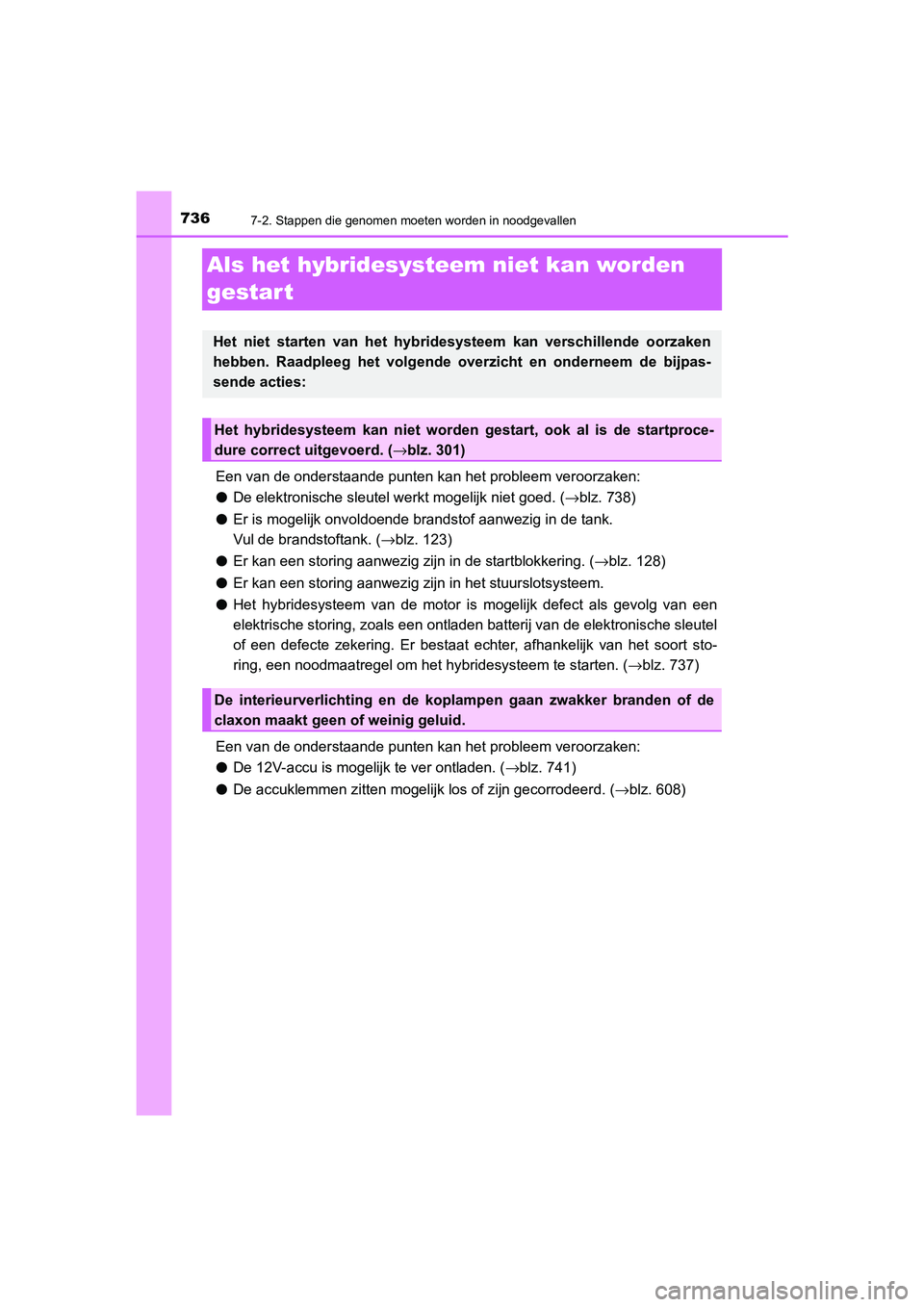

7367-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
Als het hybridesysteem niet kan worden
gestar t
Een van de onderstaande punten kan het probleem veroorzaken:
● De elektronische sleutel werkt mogelijk niet goed. ( →blz. 738)
● Er is mogelijk onvoldoende brandstof aanwezig in de tank.
Vul de brandstoftank. ( →blz. 123)
● Er kan een storing aanwezig zijn in de startblokkering. ( →blz. 128)
● Er kan een storing aanwezig zijn in het stuurslotsysteem.
● Het hybridesysteem van de motor is mogelijk defect als gevolg van een
elektrische storing, zoals een ontladen batterij van de elektronische sl\
eutel
of een defecte zekering. Er bestaat echter, afhankelijk van het soort sto-
ring, een noodmaatregel om het hybridesysteem te starten. ( →blz. 737)
Een van de onderstaande punten kan het probleem veroorzaken:
● De 12V-accu is mogelijk te ver ontladen. ( →blz. 741)
● De accuklemmen zitten mogelijk los of zijn gecorrodeerd. ( →blz. 608)
Het niet starten van het hybridesysteem kan verschillende oorzaken
hebben. Raadpleeg het volgende overzicht en onderneem de bijpas-
sende acties:
Het hybridesysteem kan niet worden g estart, ook al is de startproce-
dure correct uitgevoerd. ( →blz. 301)
De interieurverlichting en de koplampen gaan zwakker branden of de
claxon maakt geen of weinig geluid.
C-HR_HV_OM_Europe_OM10701E.book Page 73 6 Wednesday, June 10, 2020 12:21 PM

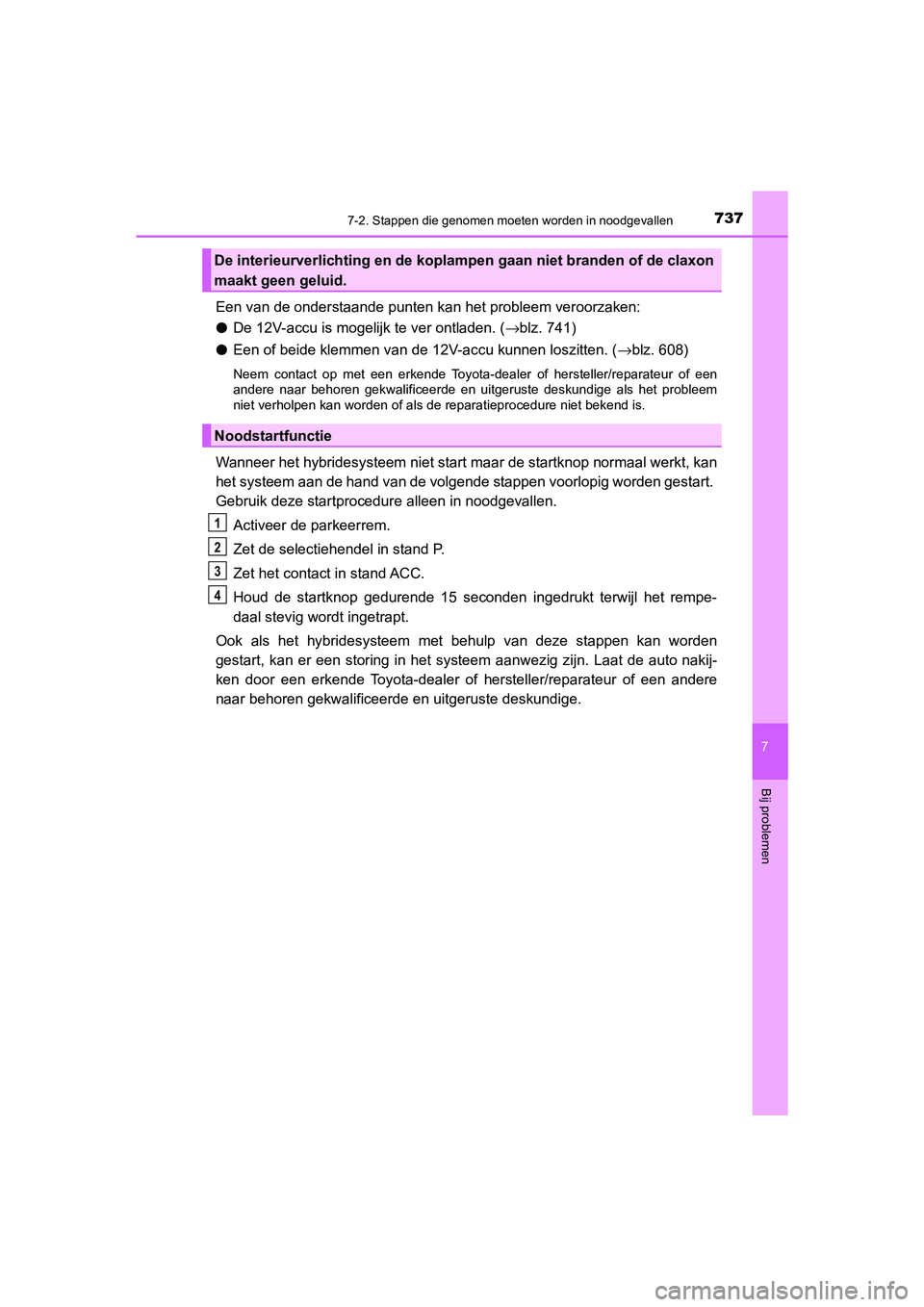

7377-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen
Een van de onderstaande punten kan het probleem veroorzaken:
●De 12V-accu is mogelijk te ver ontladen. ( →blz. 741)
● Een of beide klemmen van de 12V-accu kunnen loszitten. ( →blz. 608)
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als het probleem
niet verholpen kan worden of als de reparatieprocedure niet bekend is.
Wanneer het hybridesysteem niet start maar de startknop normaal werkt, kan
het systeem aan de hand van de volgende stappen voorlopig worden gestart.
Gebruik deze startprocedure alleen in noodgevallen.
Activeer de parkeerrem.
Zet de selectiehendel in stand P.
Zet het contact in stand ACC.
Houd de startknop gedurende 15 seconden ingedrukt terwijl het rempe-
daal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp van deze stappen kan worden
gestart, kan er een storing in het systeem aanwezig zijn. Laat de auto nakij-
ken door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
De interieurverlichting en de koplam pen gaan niet branden of de claxon
maakt geen geluid.
Noodstartfunctie
1
2
3
4
C-HR_HV_OM_Europe_OM10701E.book Page 73 7 Wednesday, June 10, 2020 12:21 PM

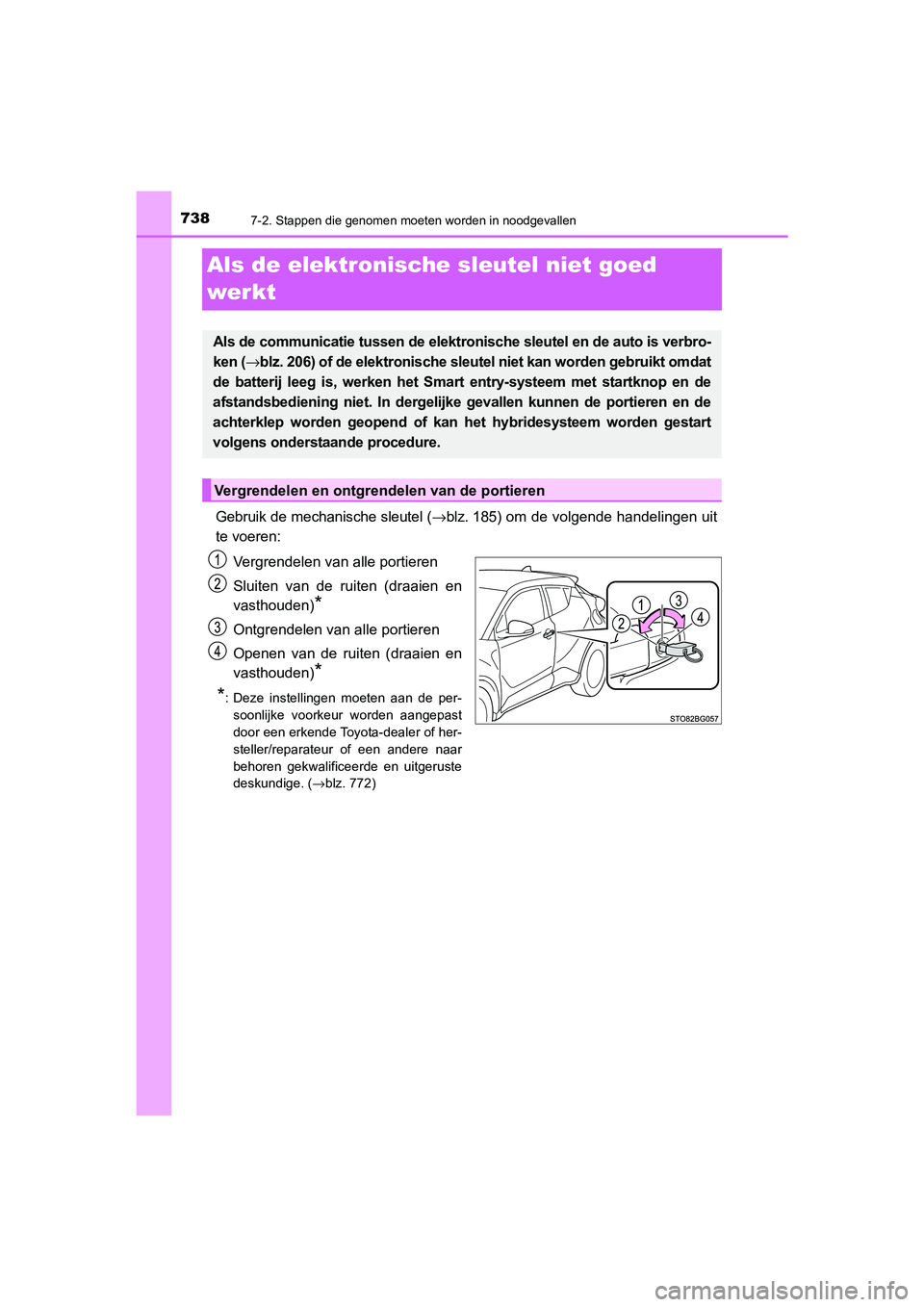

7387-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
Als de elektronische sleutel niet goed
werkt
Gebruik de mechanische sleutel ( →blz. 185) om de volgende handelingen uit
te voeren:
Vergrendelen van alle portieren
Sluiten van de ruiten (draaien en
vasthouden)
*
Ontgrendelen van alle portieren
Openen van de ruiten (draaien en
vasthouden)
*
*
: Deze instellingen moeten aan de per-
soonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. ( →blz. 772)
Als de communicatie tussen de elektronische sleutel en de auto is verbro-
ken ( →blz. 206) of de elektronische sleutel niet kan worden gebruikt omdat
de batterij leeg is, werken het Smar t entry-systeem met startknop en de
afstandsbediening niet. In dergelijke gevallen kunnen de portieren en de
achterklep worden geopend of kan het hybridesysteem worden gestart
volgens onderstaande procedure.
Vergrendelen en ontgrendelen van de portieren
C-HR_HV_OM_Europe_OM10701E.book Page 73 8 Wednesday, June 10, 2020 12:21 PM

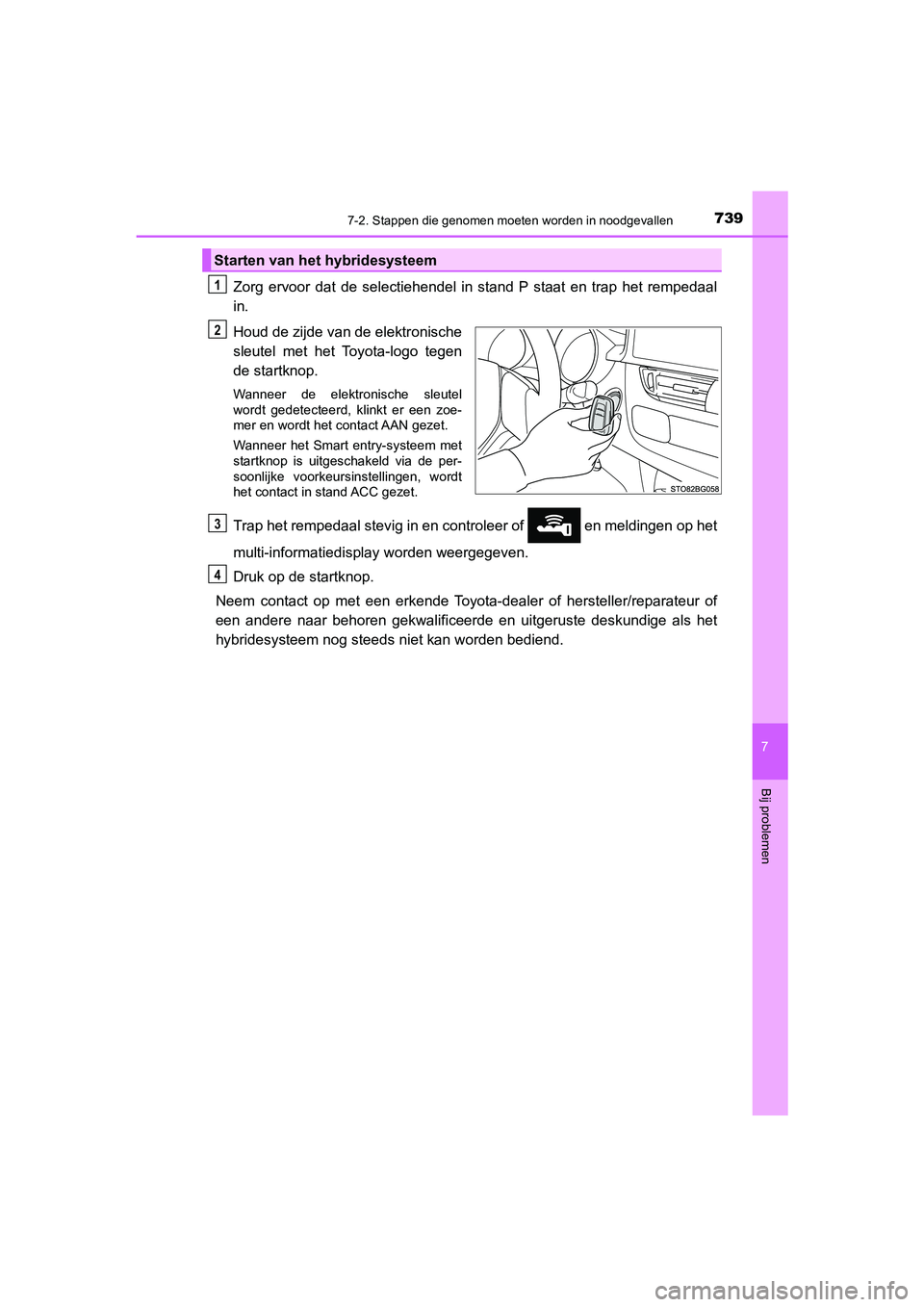

7397-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen
Zorg ervoor dat de selectiehendel in stand P staat en trap het rempedaal
in.
Houd de zijde van de elektronische
sleutel met het Toyota-logo tegen
de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een zoe-
mer en wordt het contact AAN gezet.
Wanneer het Smart entry-systeem met
startknop is uitgeschakeld via de per-
soonlijke voorkeursinstellingen, wordt
het contact in stand ACC gezet.
Trap het rempedaal stevig in en controleer of en meldingen op het
multi-informatiedisplay worden weergegeven.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als het
hybridesysteem nog steeds niet kan worden bediend.
Starten van het hybridesysteem
1
2
3
4
