sensor TOYOTA C_HR HYBRID 2021 Instructieboekje (in Dutch)

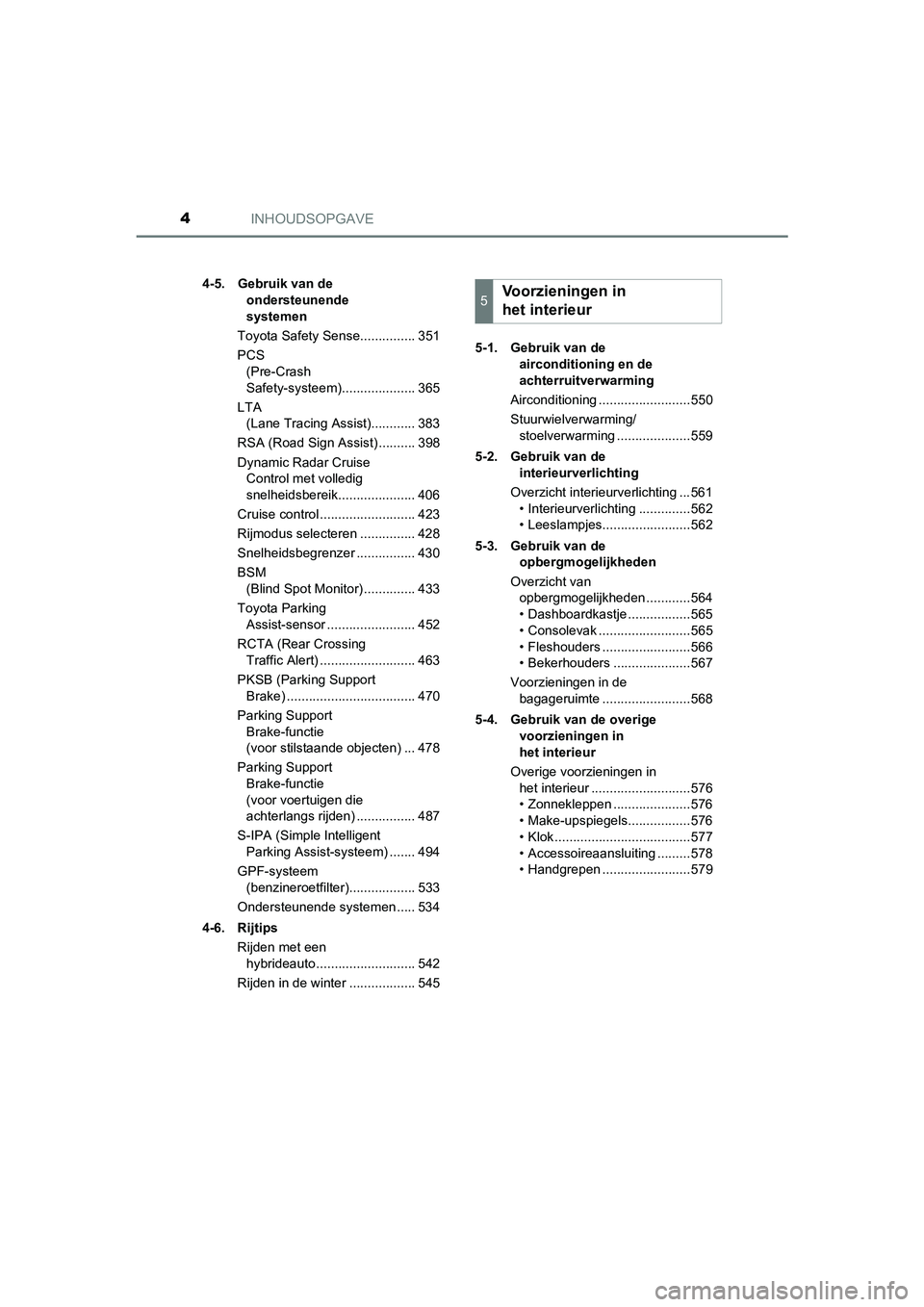

INHOUDSOPGAVE4
C-HR_HV_OM_Europe_OM10701E4-5. Gebruik van de
ondersteunende
systemen
Toyota Safety Sense............... 351
PCS (Pre-Crash
Safety-systeem).................... 365
LTA (Lane Tracing Assist)............ 383
RSA (Road Sign Assist) .......... 398
Dynamic Radar Cruise Control met volledig
snelheidsbereik..................... 406
Cruise control .......................... 423
Rijmodus selecteren ............... 428
Snelheidsbegrenzer ................ 430
BSM (Blind Spot Monitor) .............. 433
Toyota Parking Assist-sensor ........................ 452
RCTA (Rear Crossing Traffic Alert) .......................... 463
PKSB (Parki ng Support
Brake) ................................... 470
Parking Support Brake-functie
(voor stilstaande objecten) ... 478
Parking Support Brake-functie
(voor voertuigen die
achterlangs rijden) ................ 487
S-IPA (Simple Intelligent Parking Assist-systeem) ....... 494
GPF-systeem (benzineroetfilter).................. 533
Ondersteunende systemen ..... 534
4-6. Rijtips Rijden met een hybrideauto ........................... 542
Rijden in de winter .................. 545 5-1. Gebruik van de
airconditioning en de
achterruitverwarming
Airconditioning .........................550
Stuurwielverwarming/ stoelverwarming ....................559
5-2. Gebruik van de interieurverlichting
Overzicht interieurverlichting ...561 • Interieurverlichting ..............562
• Leeslampjes........................562
5-3. Gebruik van de opbergmogelijkheden
Overzicht van opbergmogelijkheden ............564
• Dashboardkastje .................565
• Consolevak .........................565
• Fleshouders ........................566
• Bekerhouders .....................567
Voorzieningen in de bagageruimte ........................568
5-4. Gebruik van de overige voorzieningen in
het interieur
Overige voorzieningen in het interieur ...........................576
• Zonnekleppen .....................576
• Make-upspiegels.................576
• Klok .....................................577
• Accessoireaansluiting .........578
• Handgrepen ........................579
5Voorzieningen in
het interieur
C-HR_HV_OM_Europe_OM10701E.book Page 4 Wednesday, June 10, 2020 12:21 PM

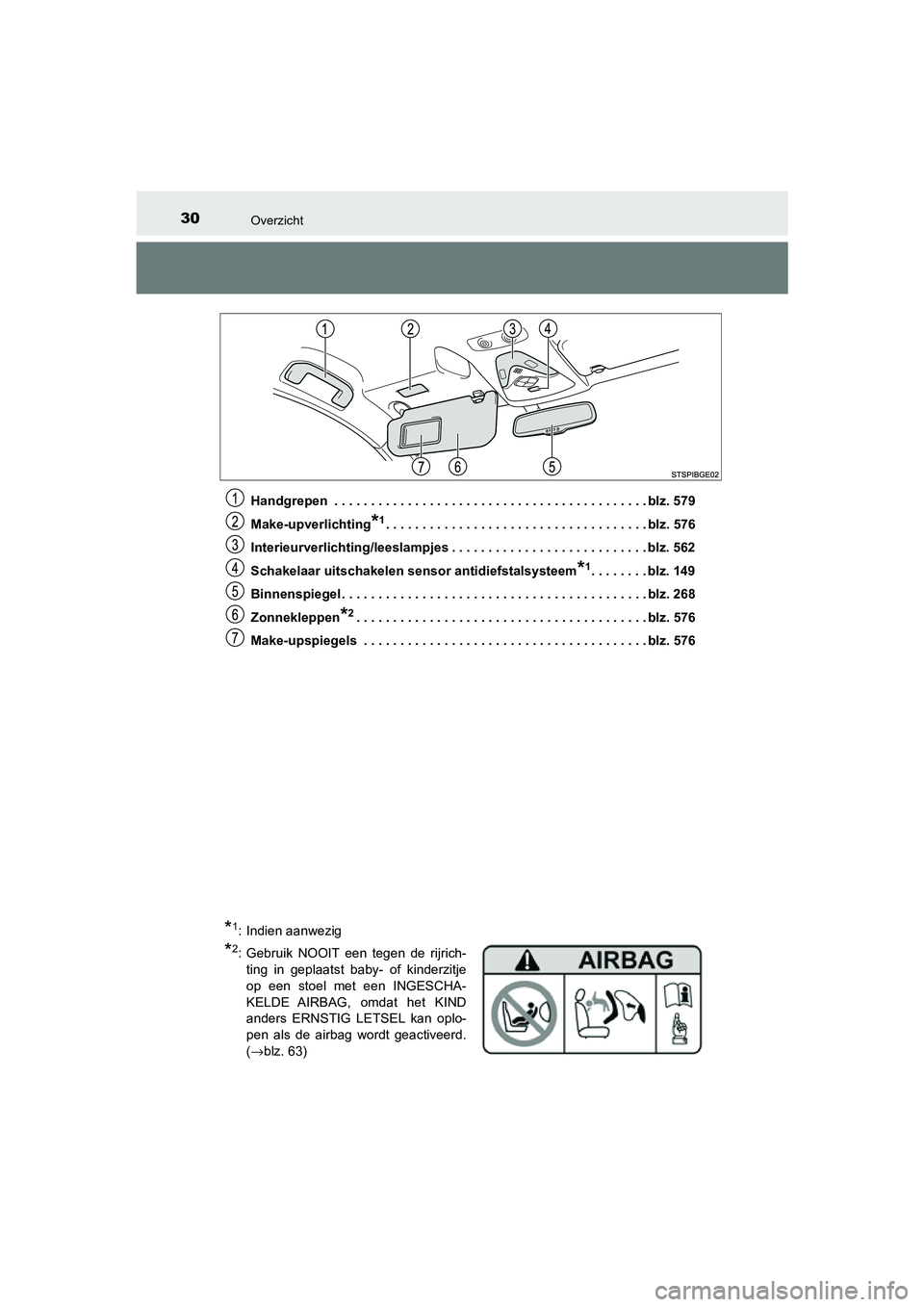

30Overzicht
C-HR_HV_OM_Europe_OM10701EHandgrepen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 579
Make-upverlichting
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 576
Interieurverlichting/leeslampjes . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 562
Schakelaar uitschakelen sensor antidiefstalsysteem
*1. . . . . . . . blz. 149
Binnenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 268
Zonnekleppen
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 576
Make-upspiegels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 576
*1: Indien aanwezig
*2: Gebruik NOOIT een tegen de rijrich- ting in geplaatst baby- of kinderzitje
op een stoel met een INGESCHA-
KELDE AIRBAG, omdat het KIND
anders ERNSTIG LETSEL kan oplo-
pen als de airbag wordt geactiveerd.
(→ blz. 63)
C-HR_HV_OM_Europe_OM10701E.book Page 30 Wednesday, June 10, 2020 12:21 PM

431-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10701E

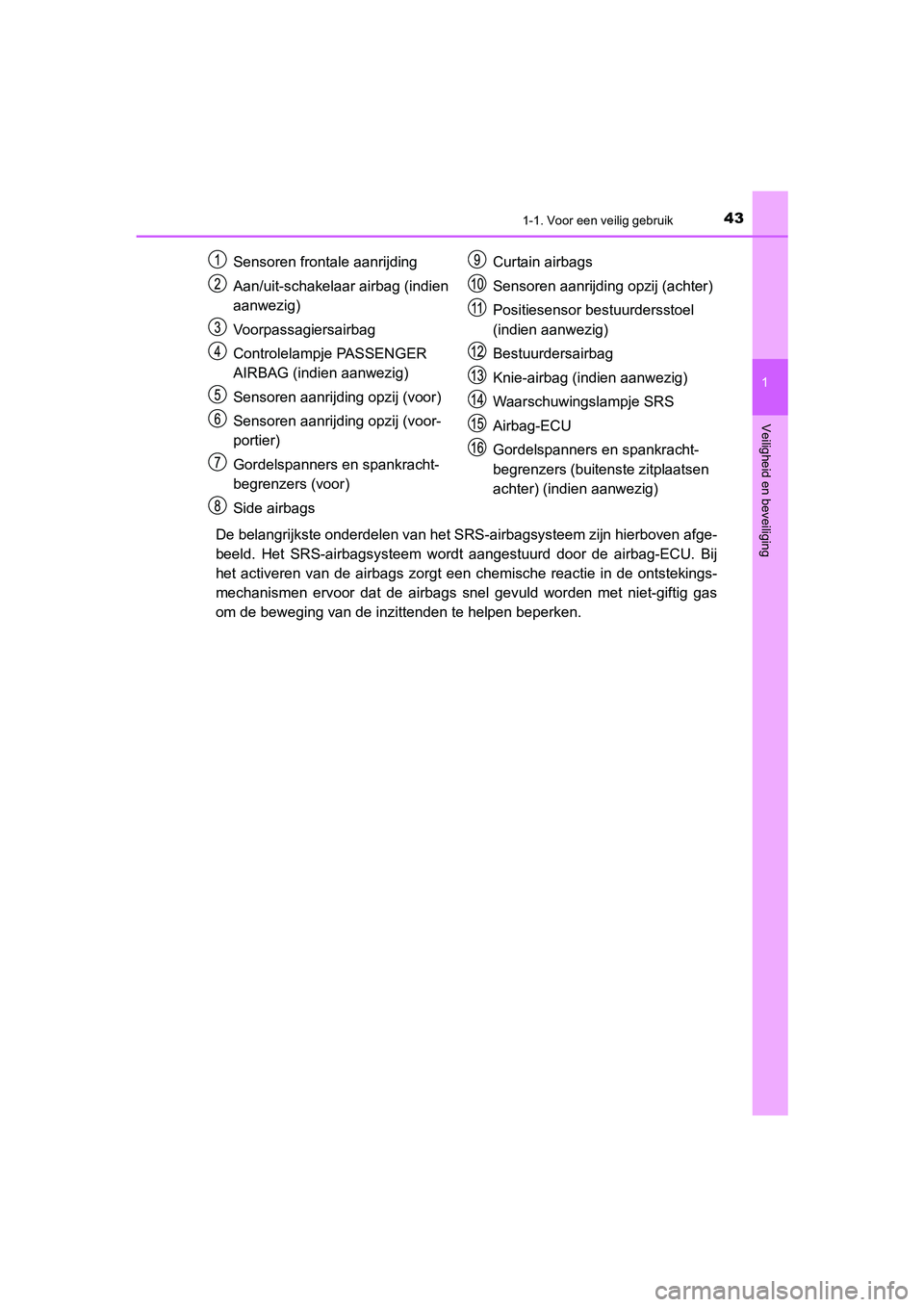

De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierboven afge-
beeld. Het SRS-airbagsysteem wordt aangestuurd door de airbag-ECU. Bij
het activeren van de airbags zorgt een chemische reactie in de ontstekings-
mechanismen ervoor dat de airbags snel gevuld worden met niet-giftig gas
om de beweging van de inzittenden te helpen beperken. Sensoren frontale aanrijding
Aan/uit-schakelaar airbag (indien
aanwezig)
Voorpassagiersairbag
Controlelampje PASSENGER
AIRBAG (indien aanwezig)
Sensoren aanrijding opzij (voor)
Sensoren aanrijding opzij (voor-
portier)
Gordelspanners en spankracht-
begrenzers (voor)
Side airbags
Curtain airbags
Sensoren aanrijding opzij (achter)
Positiesensor bestuurdersstoel
(indien aanwezig)
Bestuurdersairbag
Knie-airbag (indien aanwezig)
Waarschuwingslampje SRS
Airbag-ECU
Gordelspanners en spankracht-
begrenzers (buitenste zitplaatsen
achter) (indien aanwezig)
C-HR_HV_OM_Europe_OM10701E.book Page 43
Wednesday, June 10, 2020 12:21 PM

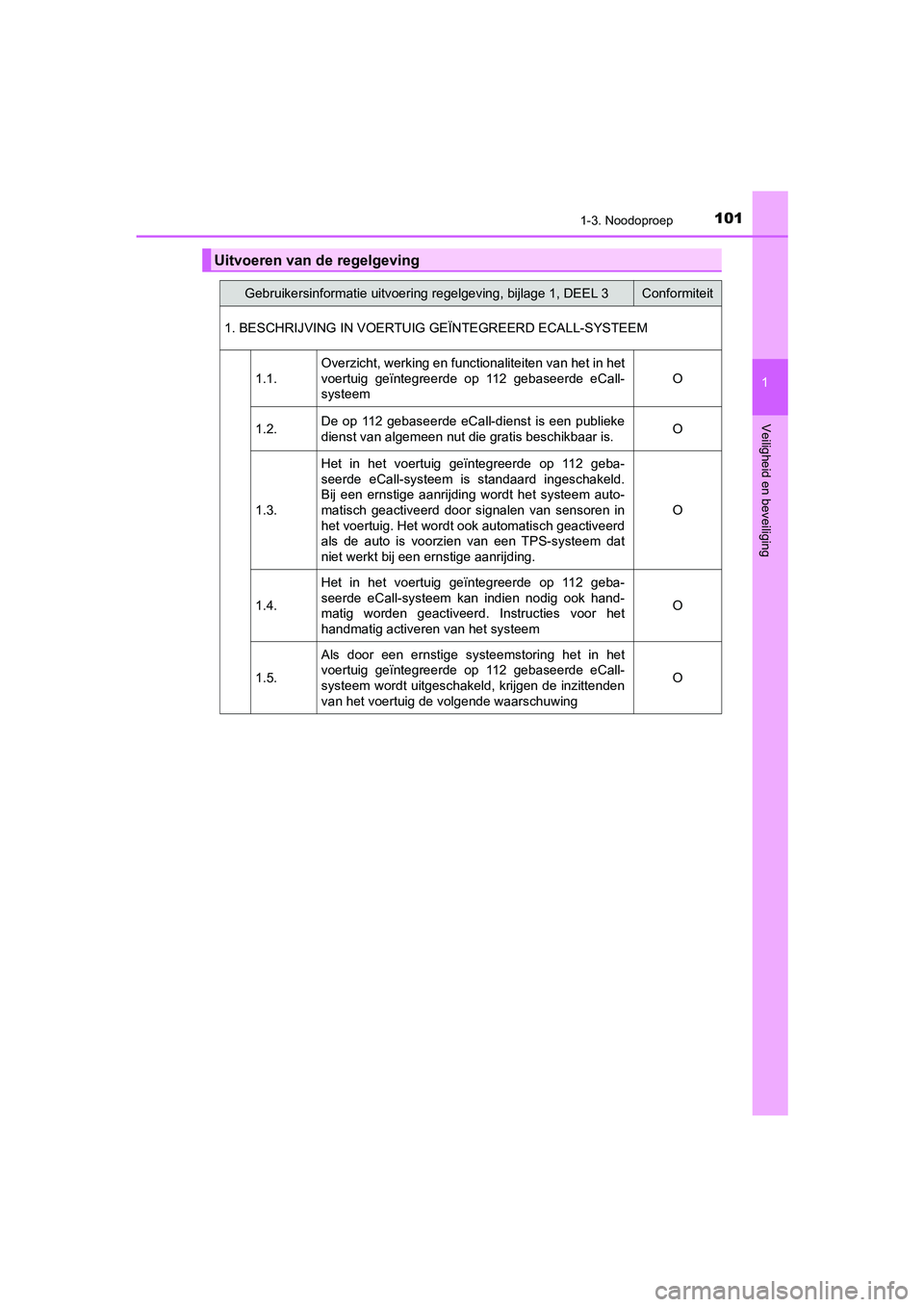

1011-3. Noodoproep
1
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10701E
Uitvoeren van de regelgeving
Gebruikersinformatie uitvoering regelgeving, bijlage 1, DEEL 3Conformiteit
1. BESCHRIJVING IN VOERTUIG GEÏNTEGREERD ECALL-SYSTEEM
1.1.
Overzicht, werking en functionaliteiten van het in het
voertuig geïntegreerde op 112 gebaseerde eCall-
systeem O
1.2.
De op 112 gebaseerde eCall-dienst is een publieke
dienst van algemeen nut die gratis beschikbaar is. O
1.3.
Het in het voertuig geïntegreerde op 112 geba-
seerde eCall-systeem is standaard ingeschakeld.
Bij een ernstige aanrijding wordt het systeem auto-
matisch geactiveerd door signalen van sensoren in
het voertuig. Het wordt ook automatisch geactiveerd
als de auto is voorzien van een TPS-systeem dat
niet werkt bij een ernstige aanrijding. O
1.4.
Het in het voertuig geïntegreerde op 112 geba-
seerde eCall-systeem kan indien nodig ook hand-
matig worden geactiveerd. Instructies voor het
handmatig activeren van het systeem O
1.5.
Als door een ernstige systeemstoring het in het
voertuig geïntegreerde op 112 gebaseerde eCall-
systeem wordt uitgeschakeld, krijgen de inzittenden
van het voertuig de volgende waarschuwing O
C-HR_HV_OM_Europe_OM10701E.book Page 10
1 Wednesday, June 10, 2020 12:21 PM

1221-4. Hybridesysteem
C-HR_HV_OM_Europe_OM10701E

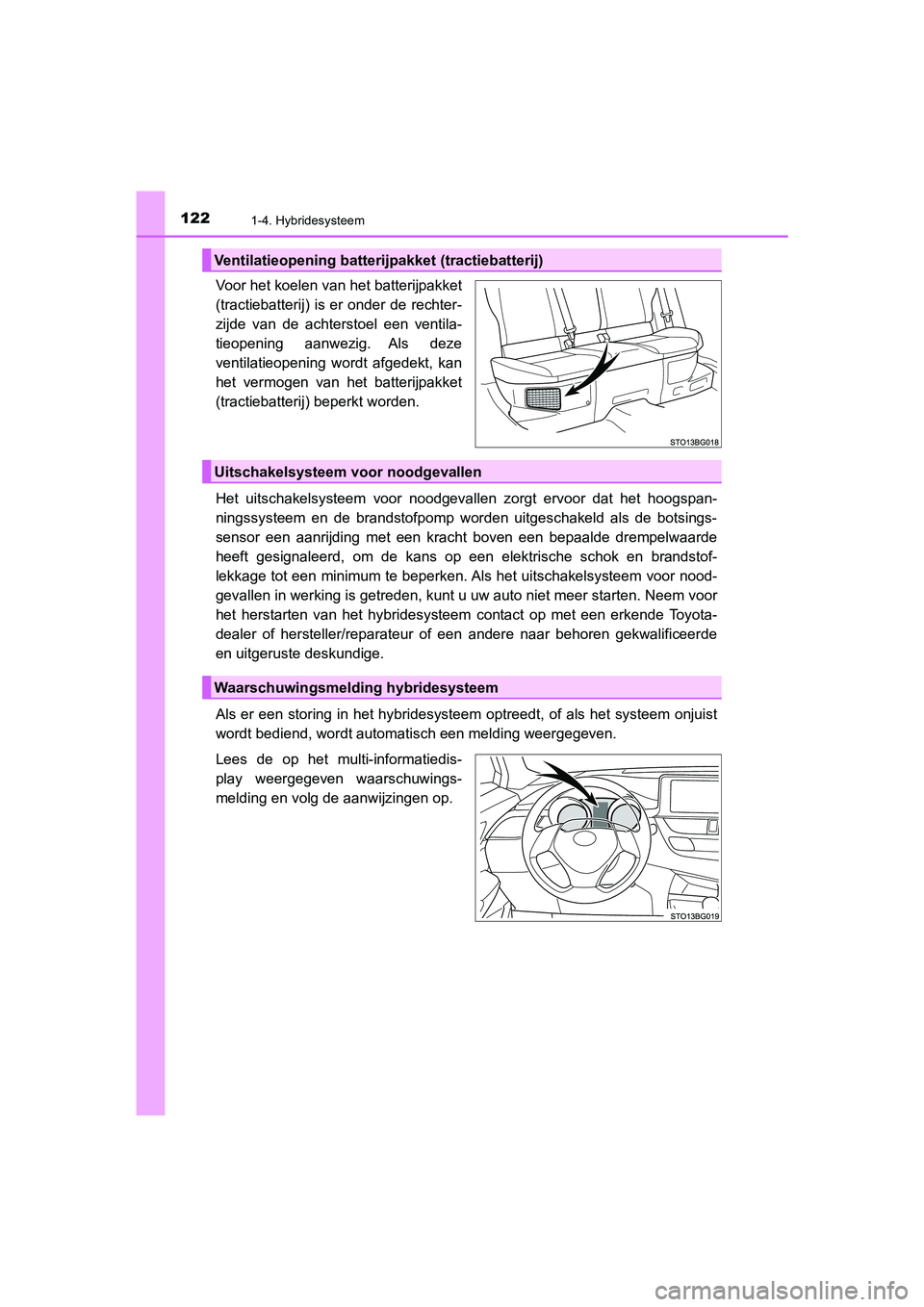

Voor het koelen van het batterijpakket
(tractiebatterij) is er onder de rechter-
zijde van de achterstoel een ventila-
tieopening aanwezig. Als deze
ventilatieopening wordt afgedekt, kan
het vermogen van het batterijpakket
(tractiebatterij) beperkt worden.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het hoogspan-
ningssysteem en de brandstofpomp worden uitgeschakeld als de botsings-
sensor een aanrijding met een kracht boven een bepaalde drempelwaarde
heeft gesignaleerd, om de kans op een elektrische schok en brandstof-
lekkage tot een minimum te beperken. Als het uitschakelsysteem voor nood-
gevallen in werking is getreden, kunt u uw auto niet meer starten. Neem voor
het herstarten van het hybridesysteem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Als er een storing in het hybridesysteem optreedt, of als het systeem onjuist
wordt bediend, wordt automatisch een melding weergegeven.
Lees de op het multi-informatiedis-
play weergegeven waarschuwings-
melding en volg de aanwijzingen op.
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmelding hybridesysteem
C-HR_HV_OM_Europe_OM10701E.book Page 12 2 Wednesday, June 10, 2020 12:21 PM

143
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10701E

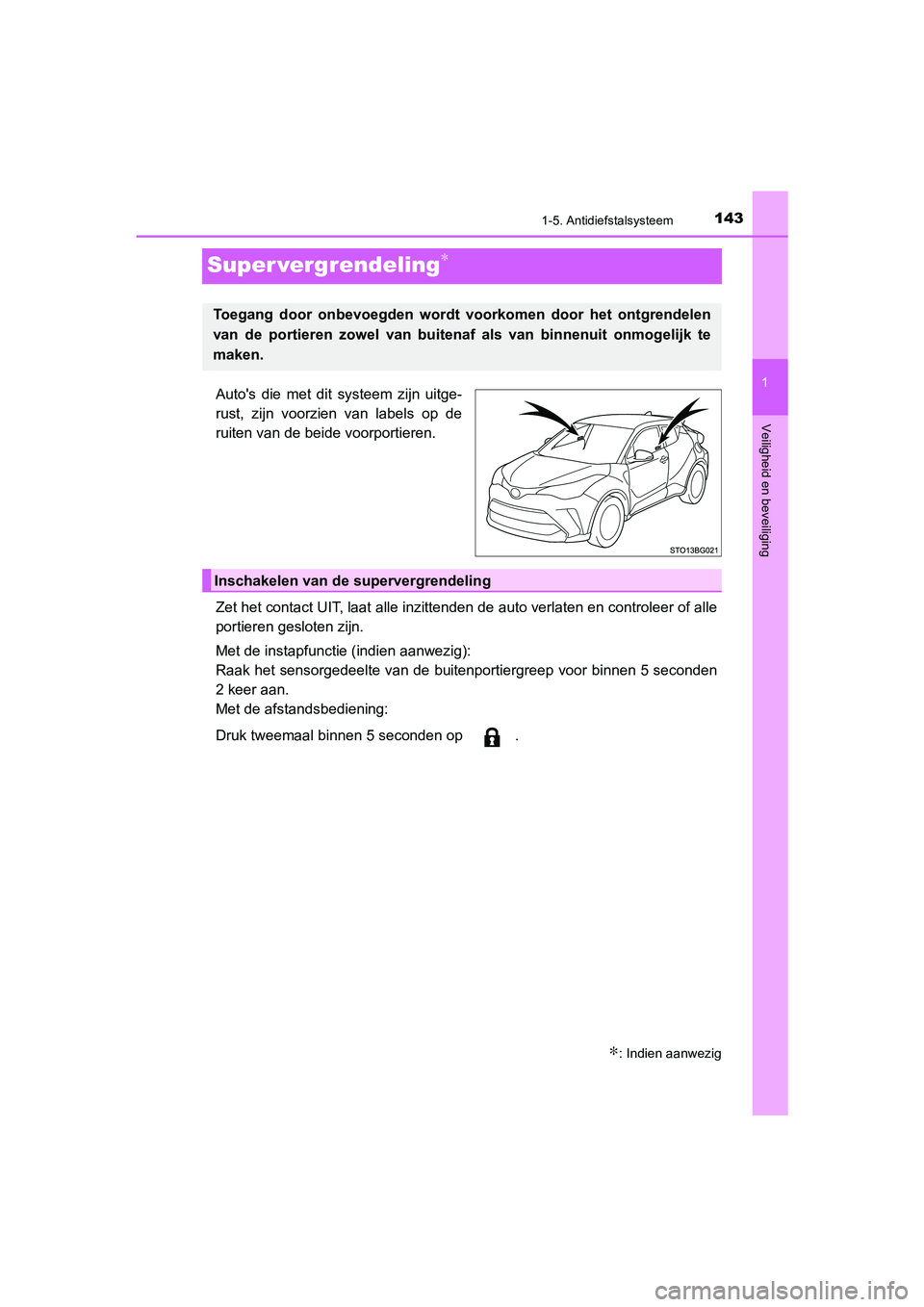

Super vergrendeling∗
Auto's die met dit systeem zijn uitge-
rust, zijn voorzien van labels op de
ruiten van de beide voorportieren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer of alle
portieren gesloten zijn.
Met de instapfunctie (indien aanwezig):
Raak het sensorgedeelte van de buitenportiergreep voor binnen 5 seconden
2 keer aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op .
∗: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgrendelen
van de portieren zowel van buitenaf als van binnenuit onmogelijk te
maken.
Inschakelen van de supervergrendeling
C-HR_HV_OM_Europe_OM10701E.book Page 14 3 Wednesday, June 10, 2020 12:21 PM

145
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10701E

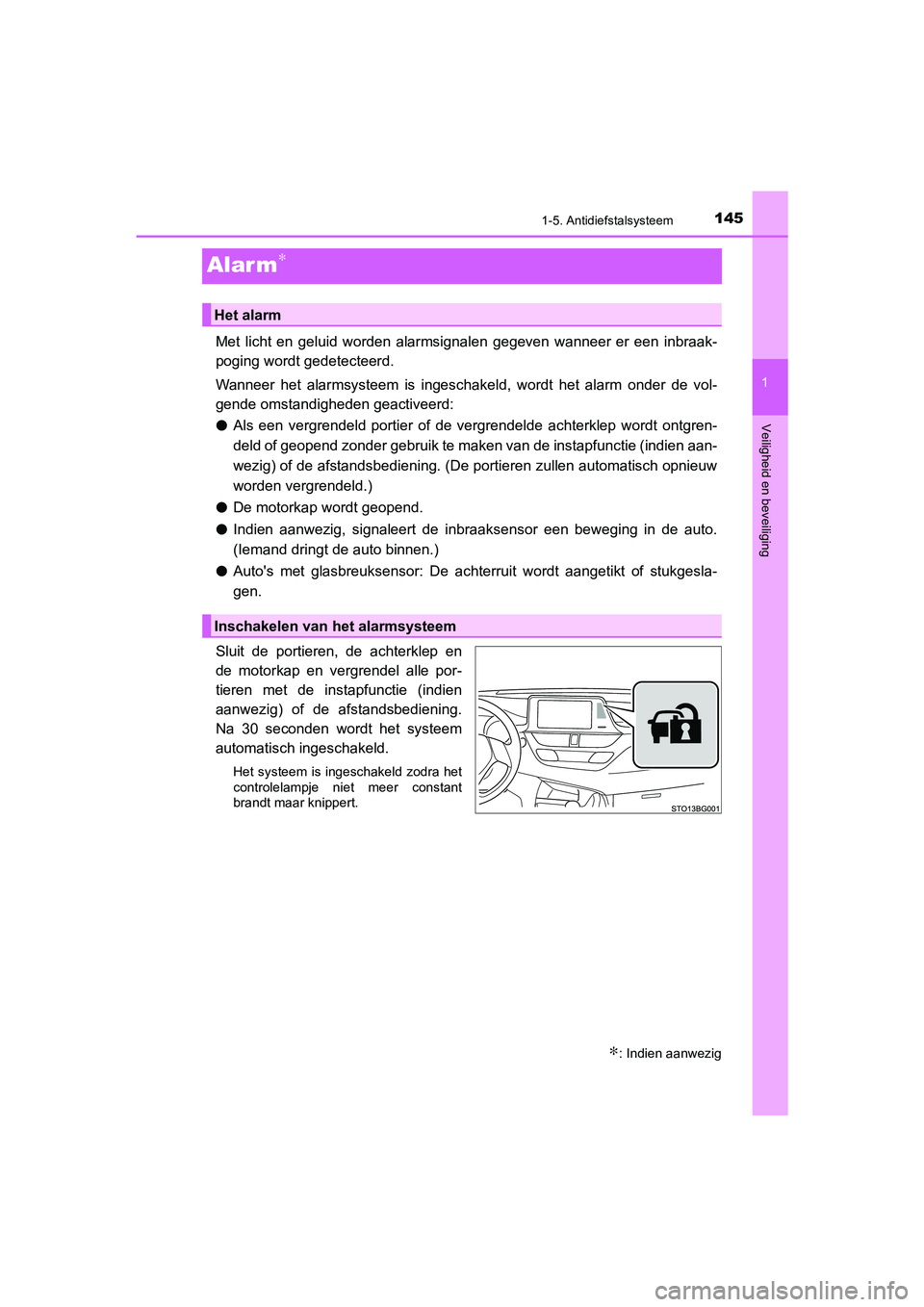

Alar m∗
Met licht en geluid worden alarmsignalen gegeven wanneer er een inbraak-
poging wordt gedetecteerd.
Wanneer het alarmsysteem is ingeschakeld, wordt het alarm onder de vol-
gende omstandigheden geactiveerd:
●Als een vergrendeld portier of de vergrendelde achterklep wordt ontgren-
deld of geopend zonder gebruik te maken van de instapfunctie (indien aan-
wezig) of de afstandsbediening. (De portieren zullen automatisch opnieuw
worden vergrendeld.)
● De motorkap wordt geopend.
● Indien aanwezig, signaleert de inbraaksensor een beweging in de auto.
(Iemand dringt de auto binnen.)
● Auto's met glasbreuksensor: De achterruit wordt aangetikt of stukgesla-
gen.
Sluit de portieren, de achterklep en
de motorkap en vergrendel alle por-
tieren met de instapfunctie (indien
aanwezig) of de afstandsbediening.
Na 30 seconden wordt het systeem
automatisch ingeschakeld.
Het systeem is ingeschakeld zodra het
controlelampje niet meer constant
brandt maar knippert.
∗: Indien aanwezig
Het alarm
Inschakelen van het alarmsysteem
C-HR_HV_OM_Europe_OM10701E.book Page 14 5 Wednesday, June 10, 2020 12:21 PM

1491-5. Antidiefstalsysteem
1
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10701E

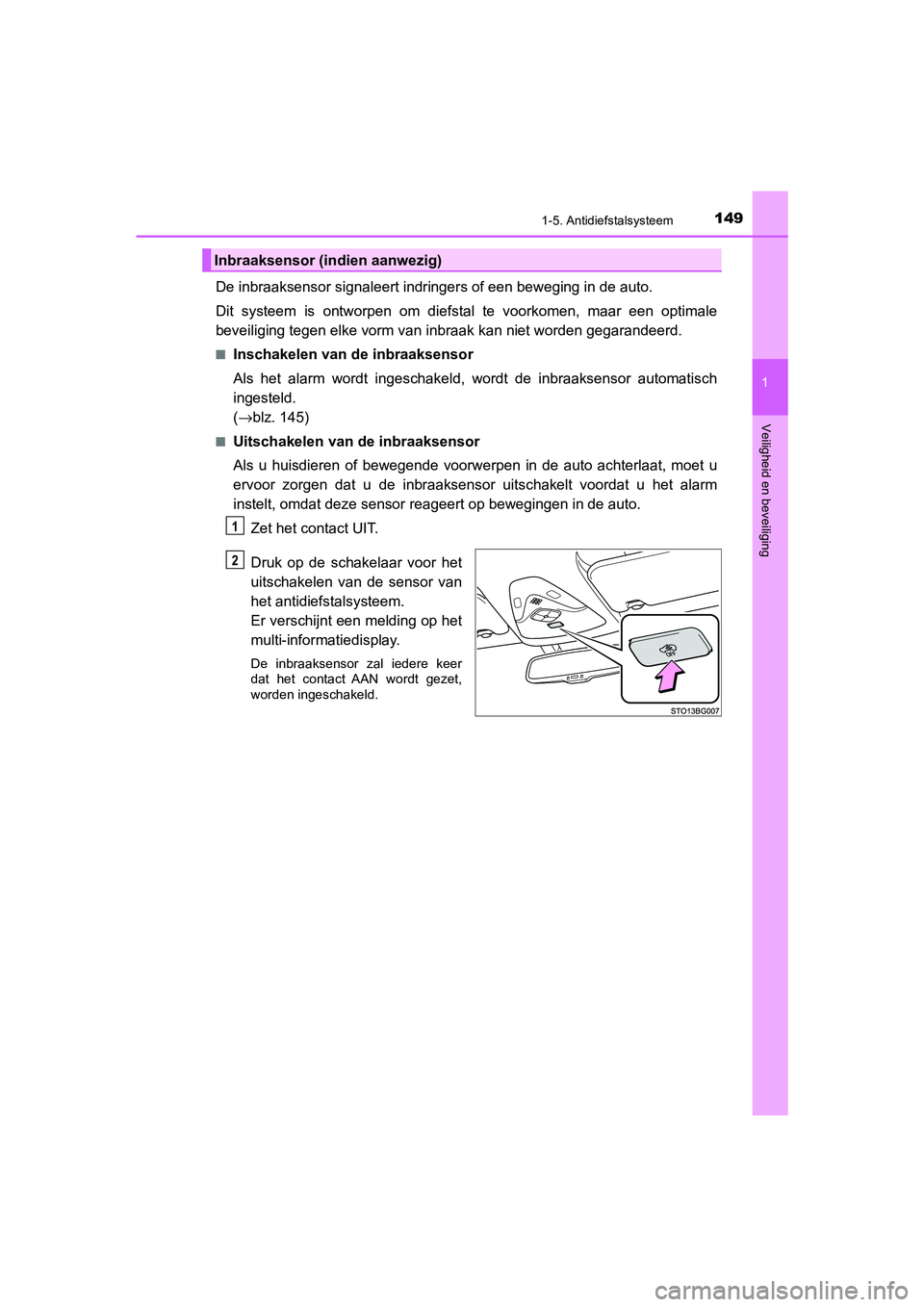

De inbraaksensor signaleert indringers of een beweging in de auto.
Dit systeem is ontworpen om diefstal te voorkomen, maar een optimale
beveiliging tegen elke vorm van inbraak kan niet worden gegarandeerd.
■Inschakelen van de inbraaksensor
Als het alarm wordt ingeschakeld, wordt de inbraaksensor automatisch
ingesteld.
(→blz. 145)
■Uitschakelen van de inbraaksensor
Als u huisdieren of bewegende voorwerpen in de auto achterlaat, moet u
ervoor zorgen dat u de inbraaksensor uitschakelt voordat u het alarm
instelt, omdat deze sensor reageert op bewegingen in de auto.
Zet het contact UIT.
Druk op de schakelaar voor het
uitschakelen van de sensor van
het antidiefstalsysteem.
Er verschijnt een melding op het
multi-informatiedisplay.
De inbraaksensor zal iedere keer
dat het contact AAN wordt gezet,
worden ingeschakeld.
Inbraaksensor (indien aanwezig)
1
2
C-HR_HV_OM_Europe_OM10701E.book Page 14 9 Wednesday, June 10, 2020 12:21 PM

1501-5. Antidiefstalsysteem
C-HR_HV_OM_Europe_OM10701E

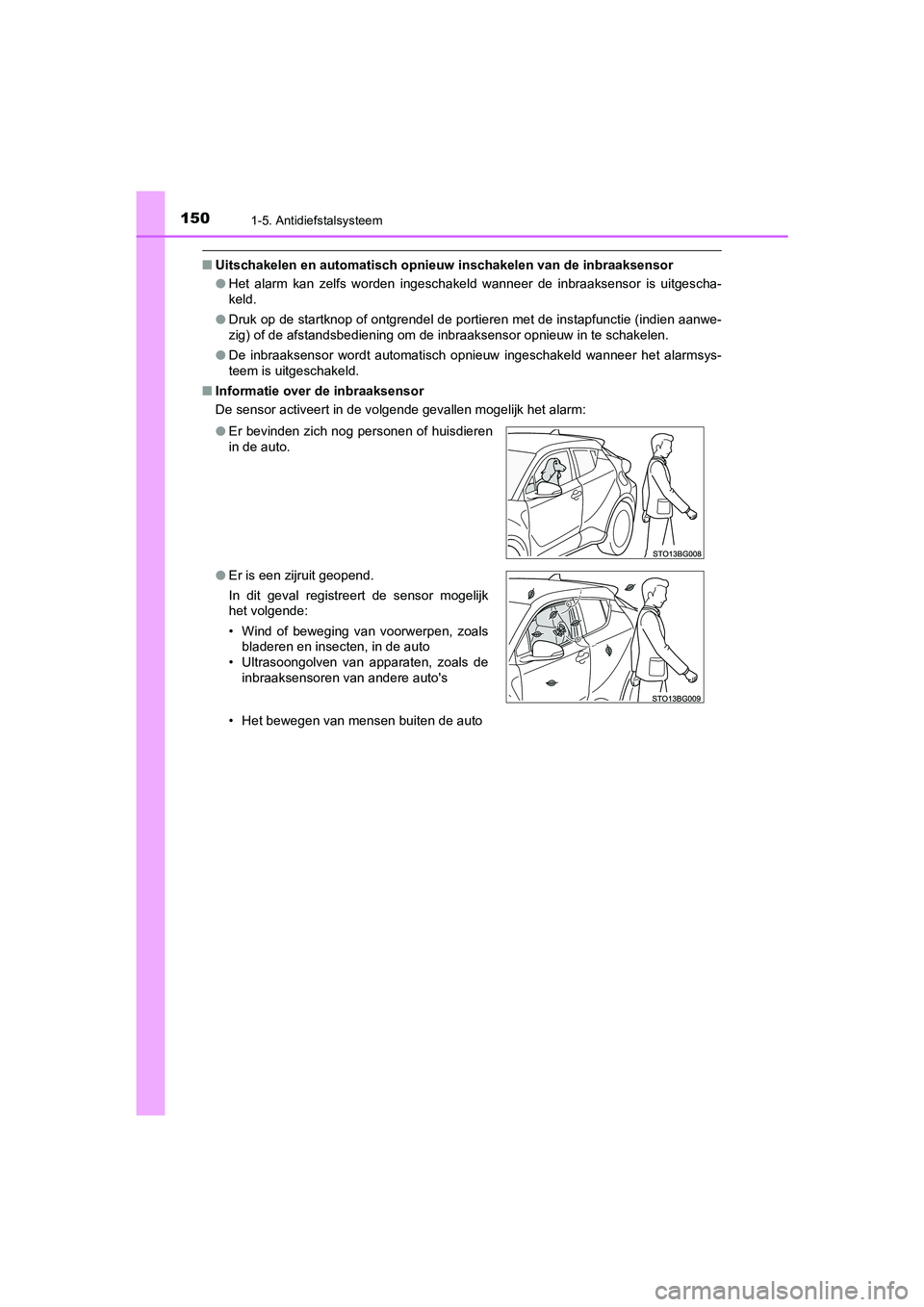

■Uitschakelen en automatisch opnieu w inschakelen van de inbraaksensor
● Het alarm kan zelfs worden ingeschakeld wanneer de inbraaksensor is uitgescha-
keld.
● Druk op de startknop of ontgrendel de portieren met de instapfunctie (indien aanwe-
zig) of de afstandsbediening om de inbraaksensor opnieuw in te schakelen.
● De inbraaksensor wordt automatisch opnieuw ingeschakeld wanneer het alarmsys-
teem is uitgeschakeld.
■ Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen mogelijk het alarm:
• Het bewegen van mensen buiten de auto
●
Er bevinden zich nog personen of huisdieren
in de auto.
● Er is een zijruit geopend.
In dit geval registreert de sensor mogelijk
het volgende:
• Wind of beweging van voorwerpen, zoals
bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals de
inbraaksensoren van andere auto's
C-HR_HV_OM_Europe_OM10701E.book Page 15 0 Wednesday, June 10, 2020 12:21 PM

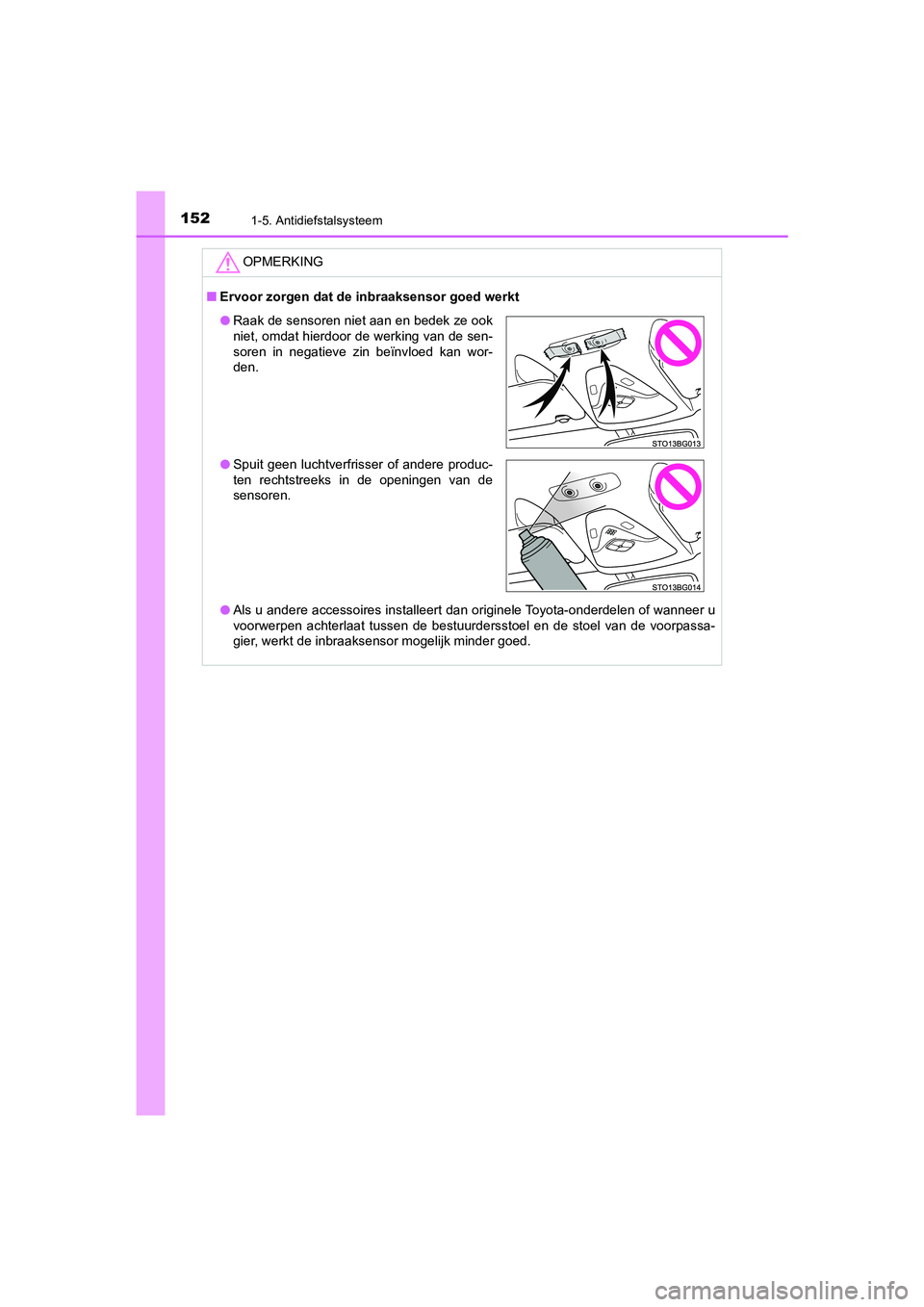

1521-5. Antidiefstalsysteem
C-HR_HV_OM_Europe_OM10701E
OPMERKING
■Ervoor zorgen dat de inbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onderdelen of wanneer u
voorwerpen achterlaat tussen de bestuurdersstoel en de stoel van de voorpassa-
gier, werkt de inbraaksensor mogelijk minder goed.
●Raak de sensoren niet aan en bedek ze ook
niet, omdat hierdoor de werking van de sen-
soren in negatieve zin beïnvloed kan wor-
den.
● Spuit geen luchtverfrisser of andere produc-
ten rechtstreeks in de openingen van de
sensoren.
C-HR_HV_OM_Europe_OM10701E.book Page 15 2 Wednesday, June 10, 2020 12:21 PM
