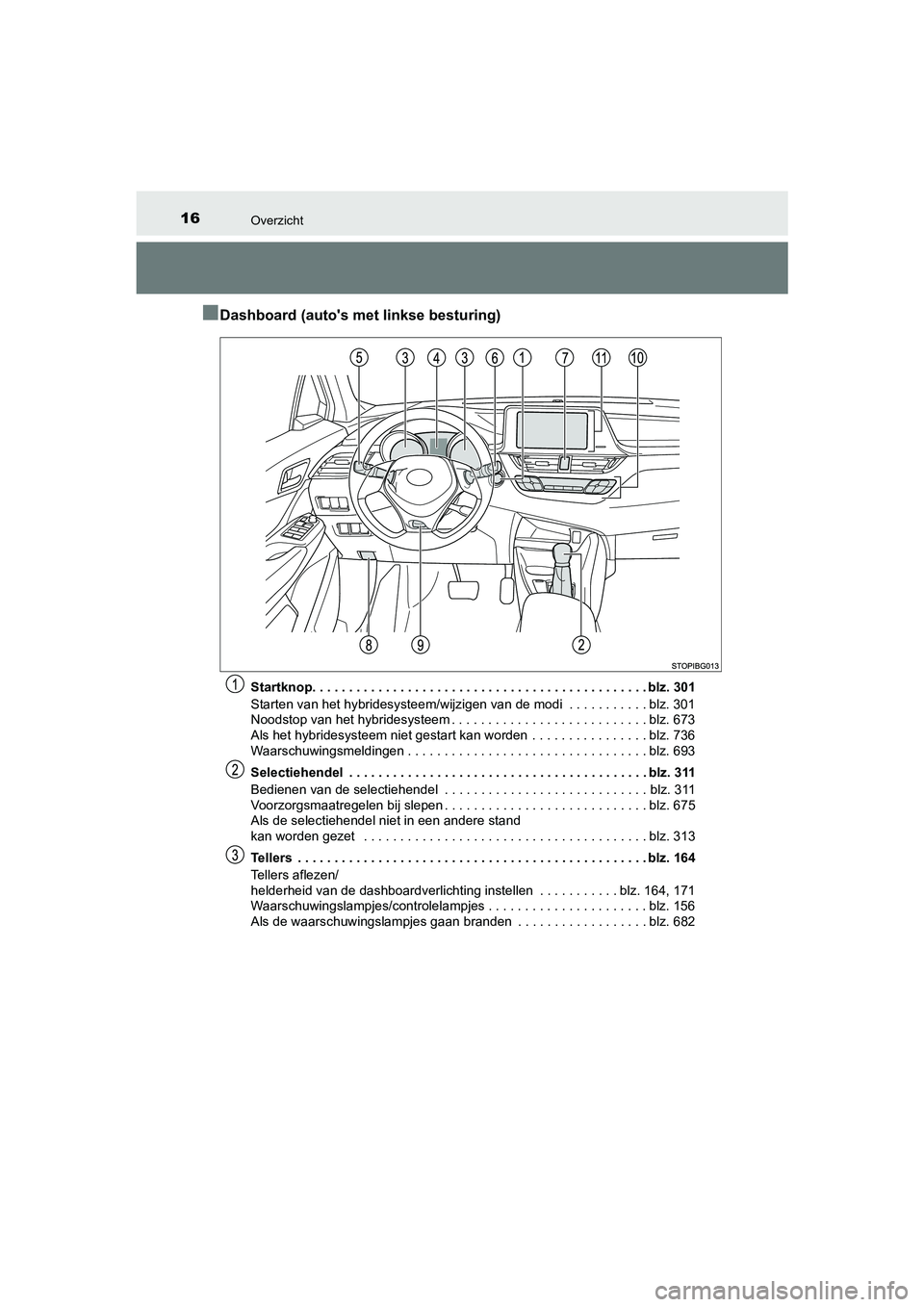

16Overzicht
C-HR_HV_OM_Europe_OM10701E
■Dashboard (auto's met linkse besturing)
Startknop. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 301
Starten van het hybridesysteem/wijzigen van de modi . . . . . . . . . . . blz. 301
Noodstop van het hybridesysteem . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 673
Als het hybridesysteem niet gestart kan worden . . . . . . . . . . . . . . . . blz. 736
Waarschuwingsmeldingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 693
Selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 311
Bedienen van de selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 311
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 675
Als de selectiehendel niet in een andere stand
kan worden gezet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 313
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 164
Tellers aflezen/
helderheid van de dashboardverlichting instellen . . . . . . . . . . . blz. 164, 171
Waarschuwingslampjes/controlelampjes . . . . . . . . . . . . . . . . . . . . . . blz. 156
Als de waarschuwingslampjes gaan branden . . . . . . . . . . . . . . . . . . blz. 682
C-HR_HV_OM_Europe_OM10701E.book Page 16 Wednesday, June 10, 2020 12:21 PM

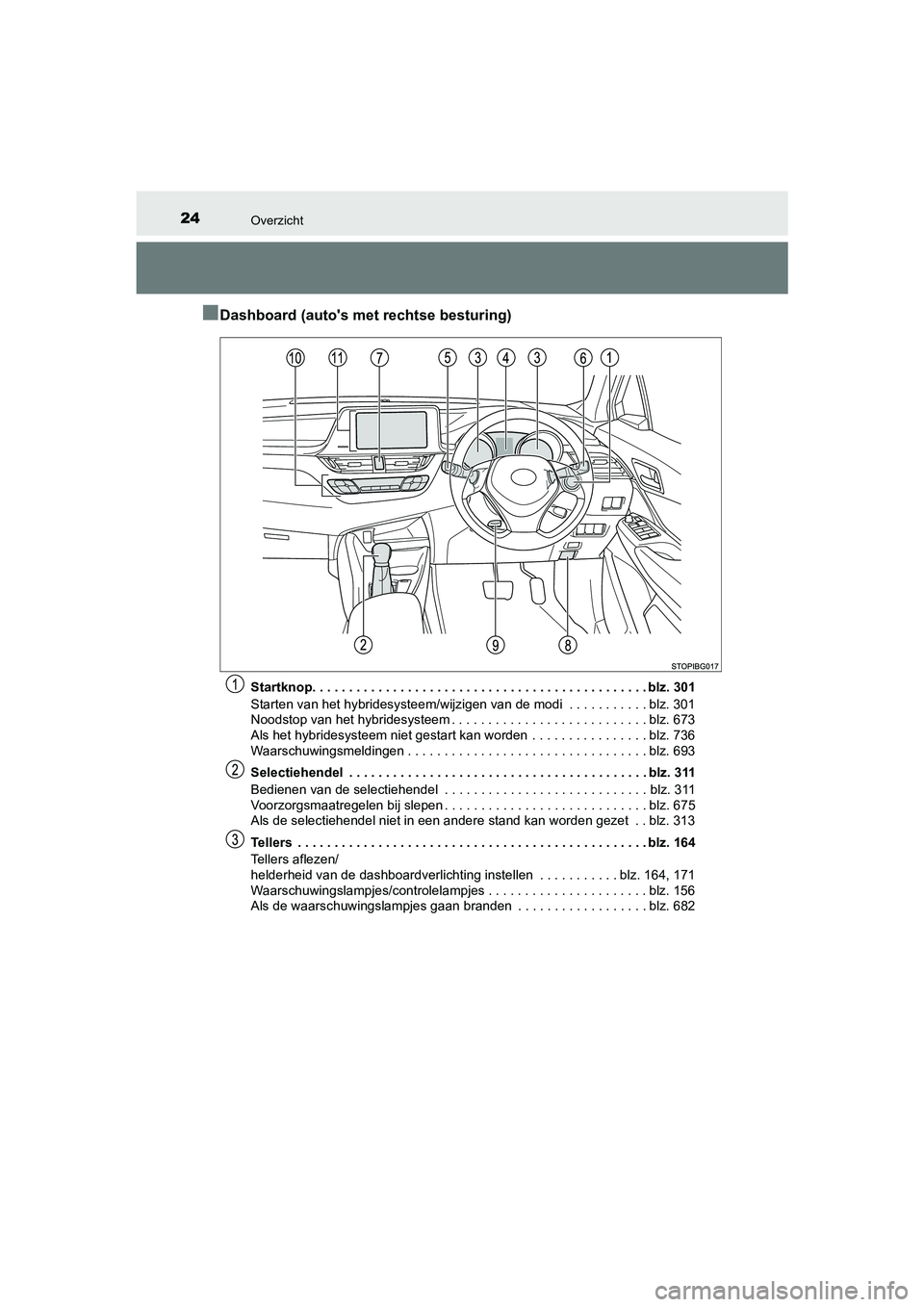

24Overzicht
C-HR_HV_OM_Europe_OM10701E
■Dashboard (auto's met rechtse besturing)
Startknop. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 301
Starten van het hybridesysteem/wijzigen van de modi . . . . . . . . . . . blz. 301
Noodstop van het hybridesysteem . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 673
Als het hybridesysteem niet gestart kan worden . . . . . . . . . . . . . . . . blz. 736
Waarschuwingsmeldingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 693
Selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 311
Bedienen van de selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 311
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 675
Als de selectiehendel niet in een andere stand kan worden gezet . . blz. 313
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 164
Tellers aflezen/
helderheid van de dashboardverlichting instellen . . . . . . . . . . . blz. 164, 171
Waarschuwingslampjes/controlelampjes . . . . . . . . . . . . . . . . . . . . . . blz. 156
Als de waarschuwingslampjes gaan branden . . . . . . . . . . . . . . . . . . blz. 682
C-HR_HV_OM_Europe_OM10701E.book Page 24 Wednesday, June 10, 2020 12:21 PM

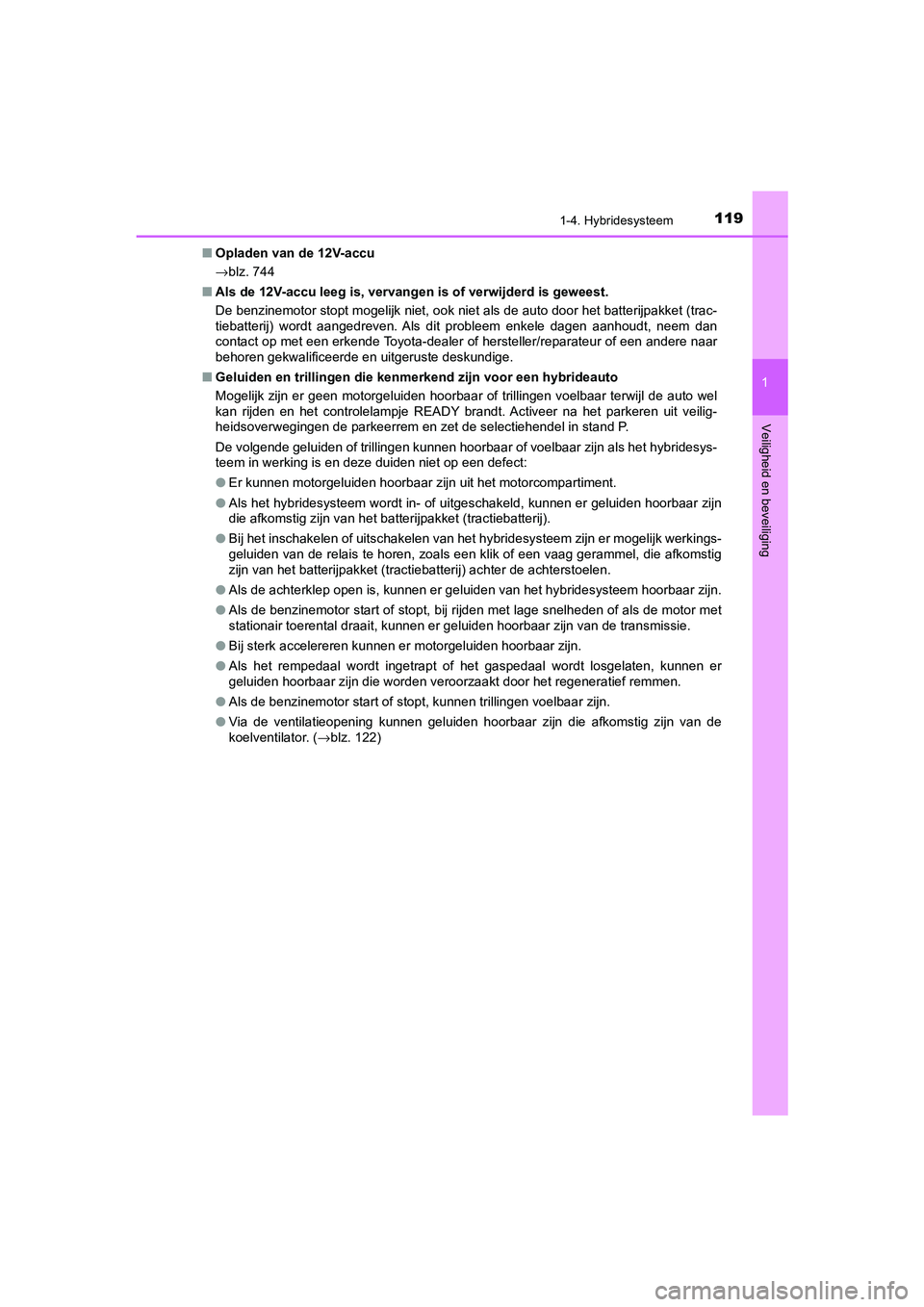

1191-4. Hybridesysteem
1
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10701E■
Opladen van de 12V-accu
→blz. 744
■ Als de 12V-accu leeg is, vervangen is of verwijderd is geweest.
De benzinemotor stopt mogelijk niet, ook niet als de auto door het batterijpakket (trac-
tiebatterij) wordt aangedreven. Als dit probleem enkele dagen aanhoudt, neem dan
contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden hoorbaar of trillingen voelbaar terwijl de auto wel
kan rijden en het controlelampje READY brandt. Activeer na het parkeren uit veilig-
heidsoverwegingen de parkeerrem en zet de selectiehendel in stand P.
De volgende geluiden of trillingen kunnen hoorbaar of voelbaar zijn als het hybridesys-
teem in werking is en deze duiden niet op een defect:
● Er kunnen motorgeluiden hoorbaar zijn uit het motorcompartiment.
● Als het hybridesysteem wordt in- of uitges chakeld, kunnen er geluiden hoorbaar zijn
die afkomstig zijn van het batterijpakket (tractiebatterij).
● Bij het inschakelen of uitschakelen van het hybridesysteem zijn er mogelijk werkings-
geluiden van de relais te horen, zoals een klik of een vaag gerammel, die afkomstig
zijn van het batterijpakket (tractiebatterij) achter de achterstoelen.
● Als de achterklep open is, kunnen er geluiden van het hybridesysteem hoorbaar zijn.
● Als de benzinemotor start of stopt, bij rijden met lage snelheden of als de motor met
stationair toerental draait, kunnen er geluiden hoorbaar zijn van de transmissie.
● Bij sterk accelereren kunnen er motorgeluiden hoorbaar zijn.
● Als het rempedaal wordt ingetrapt of het gaspedaal wordt losgelaten, kunnen er
geluiden hoorbaar zijn die worden veroorzaakt door het regeneratief remmen.
● Als de benzinemotor start of stopt, kunnen trillingen voelbaar zijn.
● Via de ventilatieopening kunnen geluiden hoorbaar zijn die afkomstig zijn van de
koelventilator. ( →blz. 122)
C-HR_HV_OM_Europe_OM10701E.book Page 11 9 Wednesday, June 10, 2020 12:21 PM

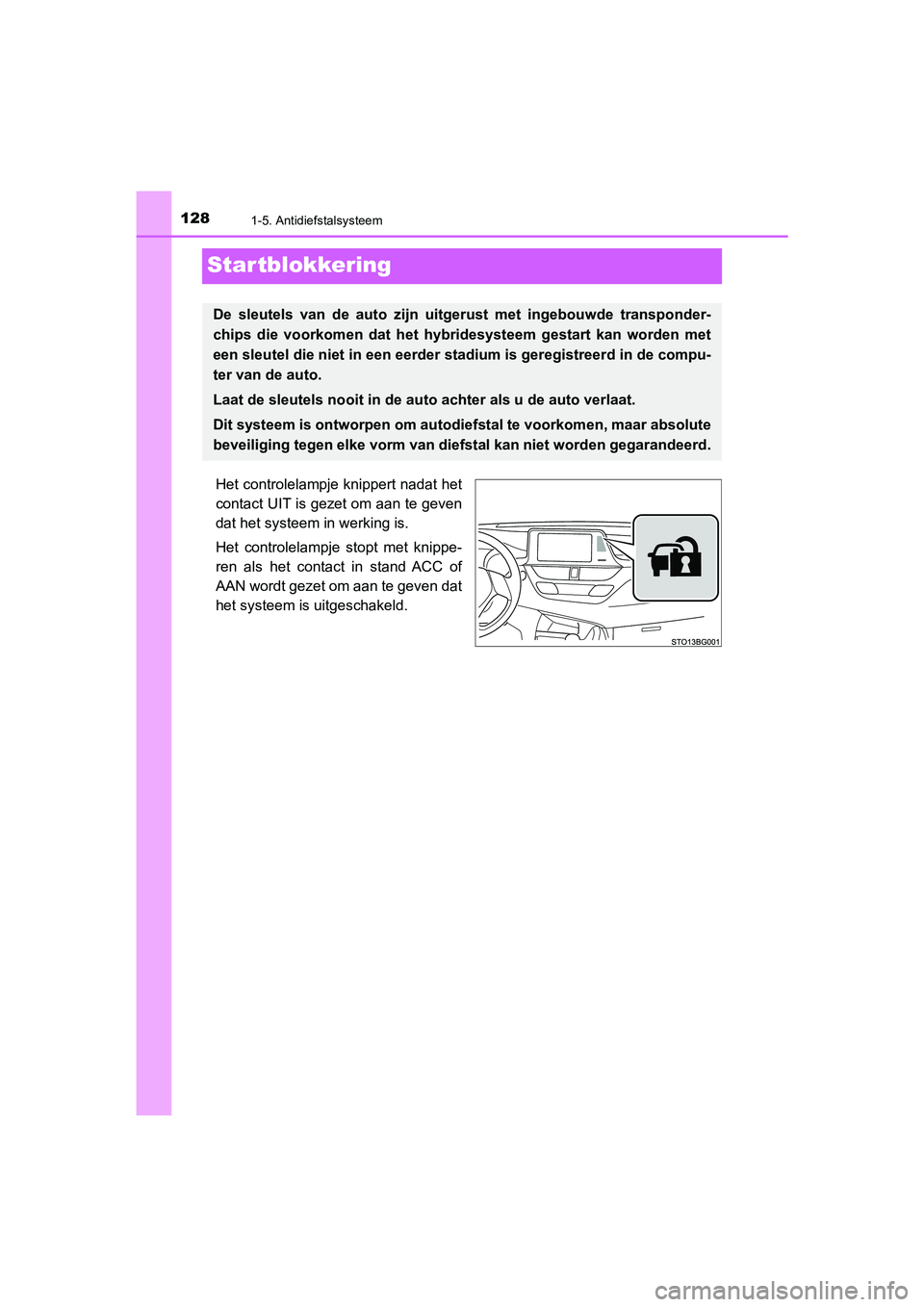

1281-5. Antidiefstalsysteem
C-HR_HV_OM_Europe_OM10701E
Startblokkering
Het controlelampje knippert nadat het
contact UIT is gezet om aan te geven
dat het systeem in werking is.
Het controlelampje stopt met knippe-
ren als het contact in stand ACC of
AAN wordt gezet om aan te geven dat
het systeem is uitgeschakeld.
De sleutels van de auto zijn uitgerust met ingebouwde transponder-
chips die voorkomen dat het hybr idesysteem gestart kan worden met
een sleutel die niet in een eerder st adium is geregistreerd in de compu-
ter van de auto.
Laat de sleutels nooit in de au to achter als u de auto verlaat.
Dit systeem is ontworpen om autodief stal te voorkomen, maar absolute
beveiliging tegen elke vorm van diefst al kan niet worden gegarandeerd.
C-HR_HV_OM_Europe_OM10701E.book Page 12 8 Wednesday, June 10, 2020 12:21 PM

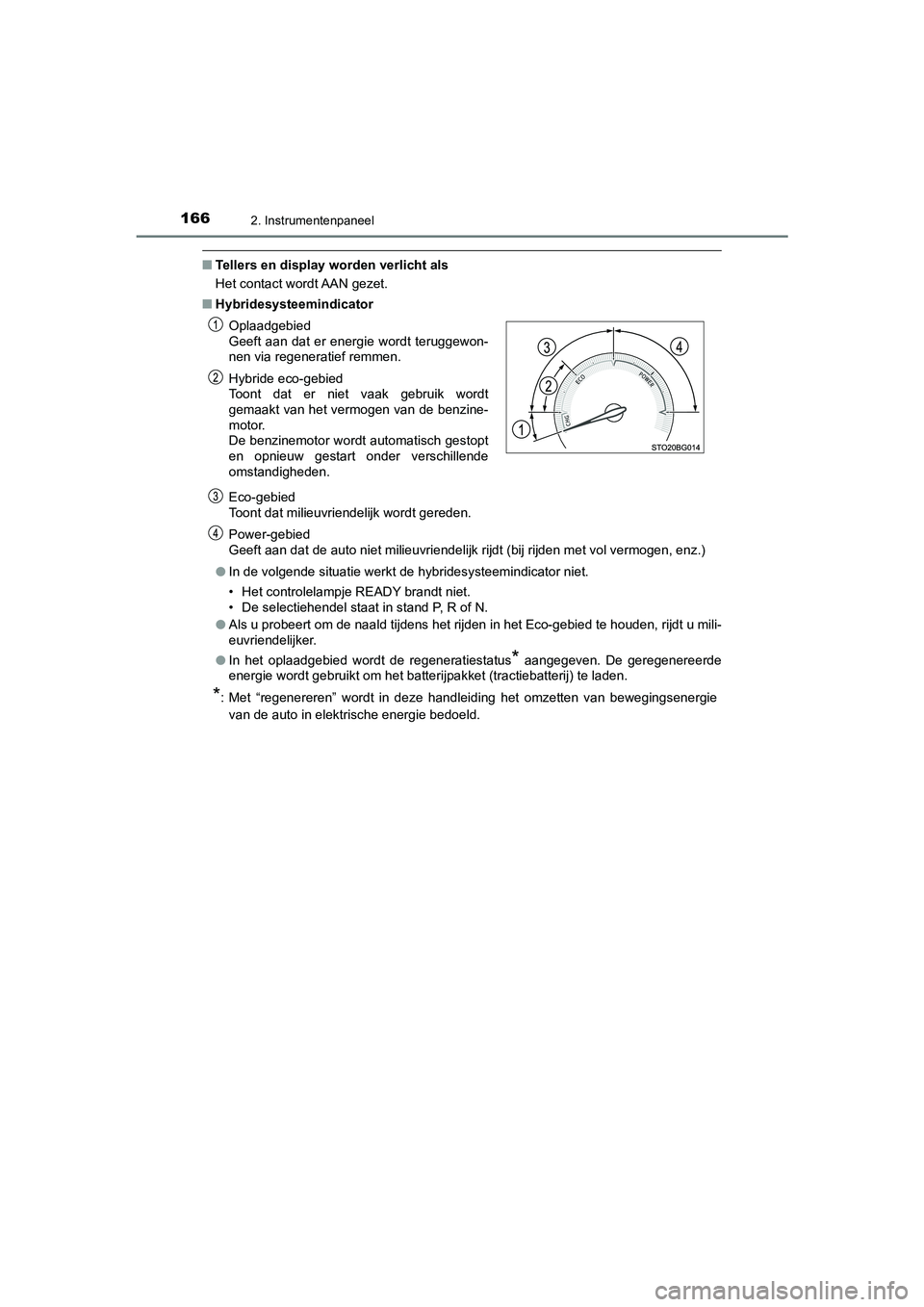

1662. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701E
■Tellers en display worden verlicht als
Het contact wordt AAN gezet.
■ Hybridesysteemindicator
Eco-gebied
Toont dat milieuvriendelijk wordt gereden.
Power-gebied
Geeft aan dat de auto niet milieuvriendelijk rijdt (bij rijden met vol vermogen, enz.)
● In de volgende situatie werkt de hybridesysteemindicator niet.
• Het controlelampje READY brandt niet.
• De selectiehendel staat in stand P, R of N.
● Als u probeert om de naald tijdens het rijden in het Eco-gebied te houden, rijdt u mili-
euvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De geregenereerde
energie wordt gebruikt om het batterijpakket (tractiebatterij) te laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van bewegingsenergie
van de auto in elektrische energie bedoeld. Oplaadgebied
Geeft aan dat er energie wordt teruggewon-
nen via regeneratief remmen.
Hybride eco-gebied
Toont dat er niet vaak gebruik wordt
gemaakt van het vermogen van de benzine-
motor.
De benzinemotor wordt automatisch gestopt
en opnieuw gestart onder verschillende
omstandigheden.
C-HR_HV_OM_Europe_OM10701E.book Page 16 6 Wednesday, June 10, 2020 12:21 PM

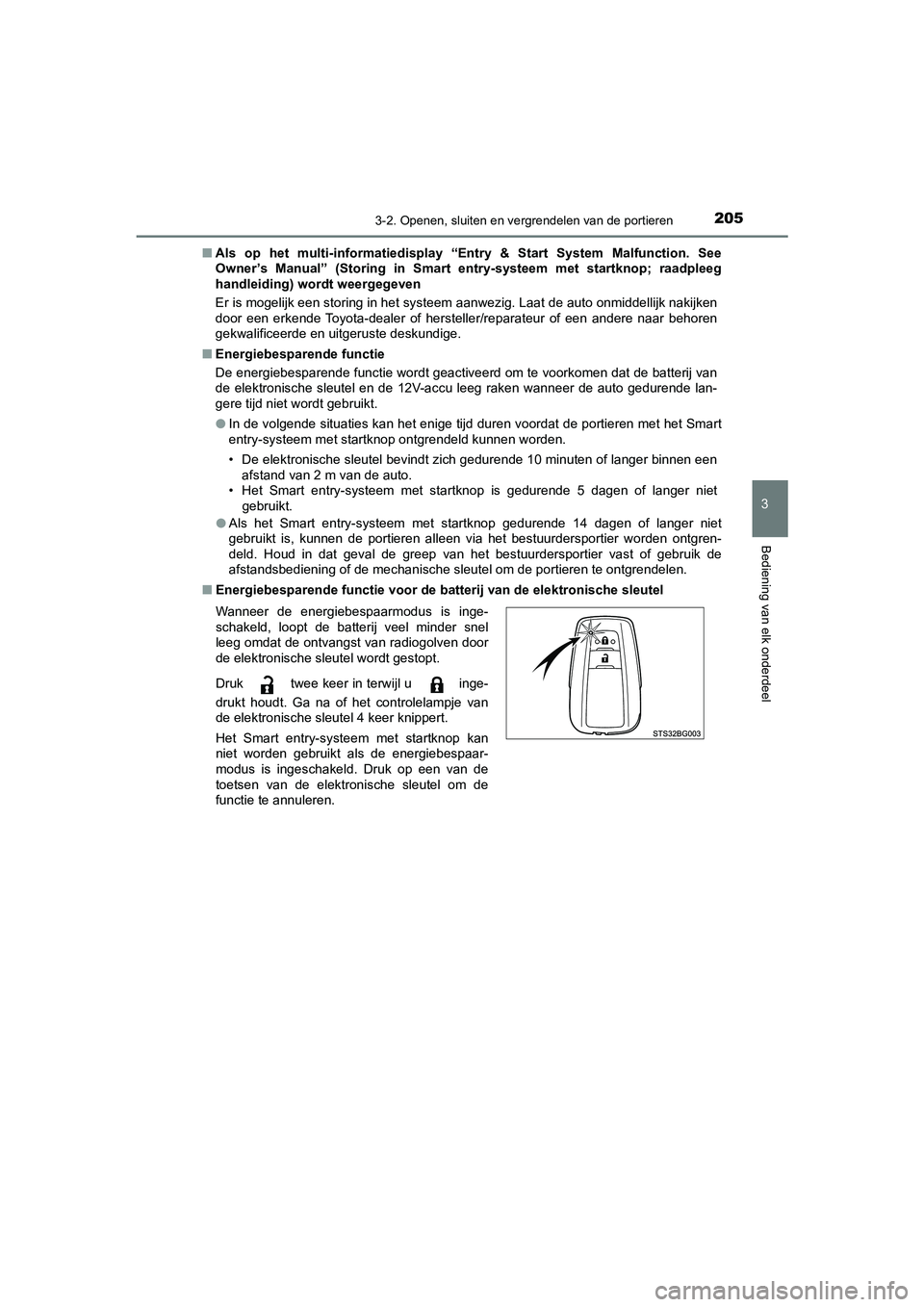

2053-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
C-HR_HV_OM_Europe_OM10701E■
Als op het multi-informatiedisplay “Ent ry & Start System Malfunction. See
Owner’s Manual” (Storing in Smart entry-systeem met startknop; raadpleeg
handleiding) wordt weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herste ller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■ Energiebesparende functie
De energiebesparende functie wordt geactiveerd om te voorkomen dat de batterij van
de elektronische sleutel en de 12V-accu leeg raken wanneer de auto gedurende lan-
gere tijd niet wordt gebruikt.
●In de volgende situaties kan het enige tijd duren voordat de portieren met het Smart
entry-systeem met startknop ontgrendeld kunnen worden.
• De elektronische sleutel bevindt zich gedurende 10 minuten of langer binnen een
afstand van 2 m van de auto.
• Het Smart entry-systeem met startknop is gedurende 5 dagen of langer niet
gebruikt.
● Als het Smart entry-systeem met startknop gedurende 14 dagen of langer niet
gebruikt is, kunnen de portieren alleen via het bestuurdersportier worden ontgren-
deld. Houd in dat geval de greep van he t bestuurdersportier vast of gebruik de
afstandsbediening of de mechanische sleutel om de portieren te ontgrendelen.
■ Energiebesparende functie voor de batterij va n de elektronische sleutel
Wanneer de energiebespaarmodus is inge-
schakeld, loopt de batterij veel minder snel
leeg omdat de ontvangst van radiogolven door
de elektronische sleutel wordt gestopt.
Druk twee keer in terwijl u inge-
drukt houdt. Ga na of het controlelampje van
de elektronische sleutel 4 keer knippert.
Het Smart entry-systeem met startknop kan
niet worden gebruikt als de energiebespaar-
modus is ingeschakeld. Druk op een van de
toetsen van de elektronische sleutel om de
functie te annuleren.
C-HR_HV_OM_Europe_OM10701E.book Page 20 5 Wednesday, June 10, 2020 12:21 PM

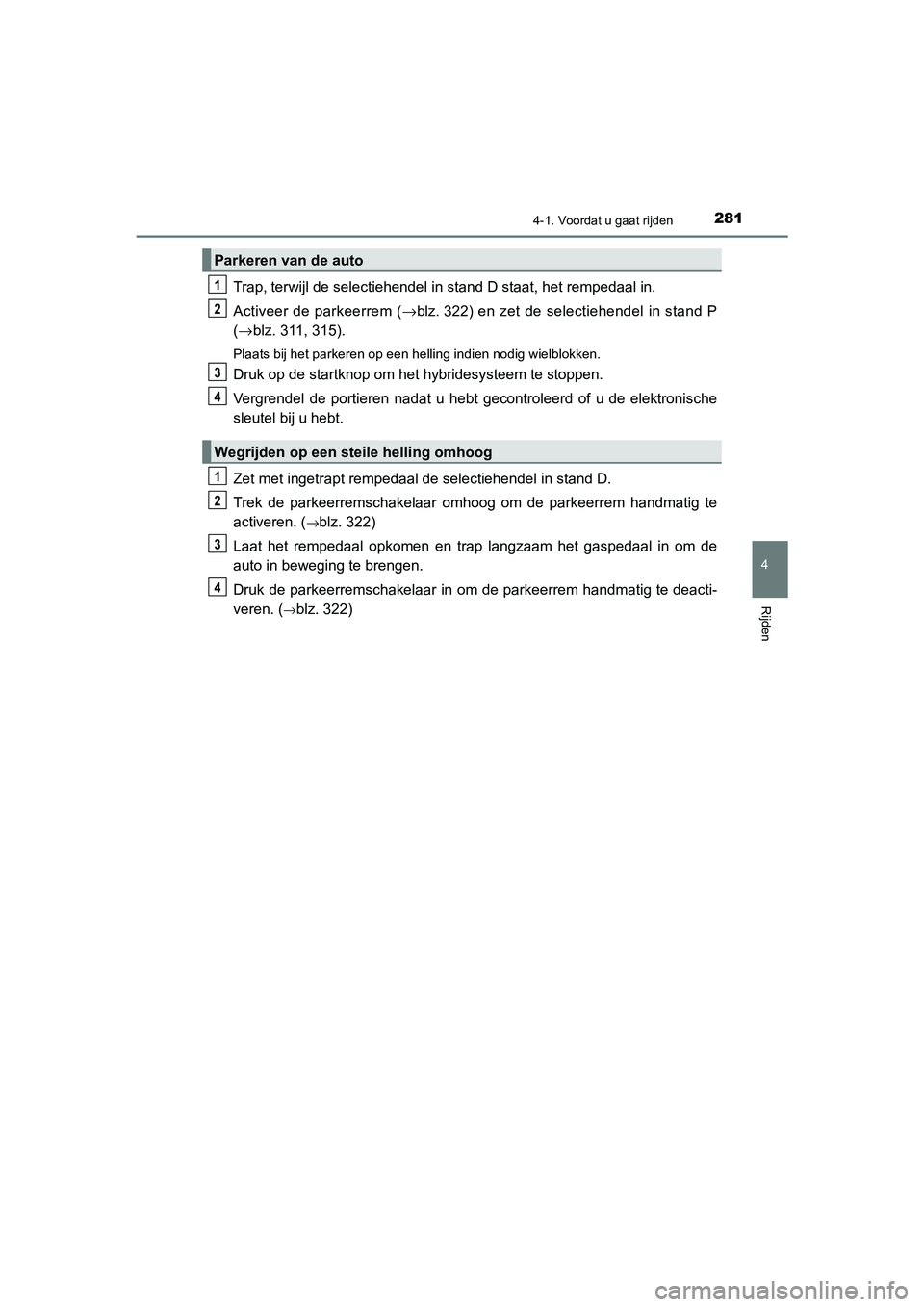

2814-1. Voordat u gaat rijden
4
Rijden
C-HR_HV_OM_Europe_OM10701E
Trap, terwijl de selectiehendel in stand D staat, het rempedaal in.
Activeer de parkeerrem (→blz. 322) en zet de selectiehendel in stand P
( → blz. 311, 315).
Plaats bij het parkeren op een helling indien nodig wielblokken.
Druk op de startknop om het hybridesysteem te stoppen.
Vergrendel de portieren nadat u hebt gecontroleerd of u de elektronische
sleutel bij u hebt.
Zet met ingetrapt rempedaal de selectiehendel in stand D.
Trek de parkeerremschakelaar omhoog om de parkeerrem handmatig te
activeren. (
→blz. 322)
Laat het rempedaal opkomen en trap langzaam het gaspedaal in om de
auto in beweging te brengen.
Druk de parkeerremschakelaar in om de parkeerrem handmatig te deacti-
veren. (
→blz. 322)
Parkeren van de auto
Wegrijden op een steile helling omhoog
1
2
3
4
1
2
3
4
C-HR_HV_OM_Europe_OM10701E.book Page 28 1 Wednesday, June 10, 2020 12:21 PM

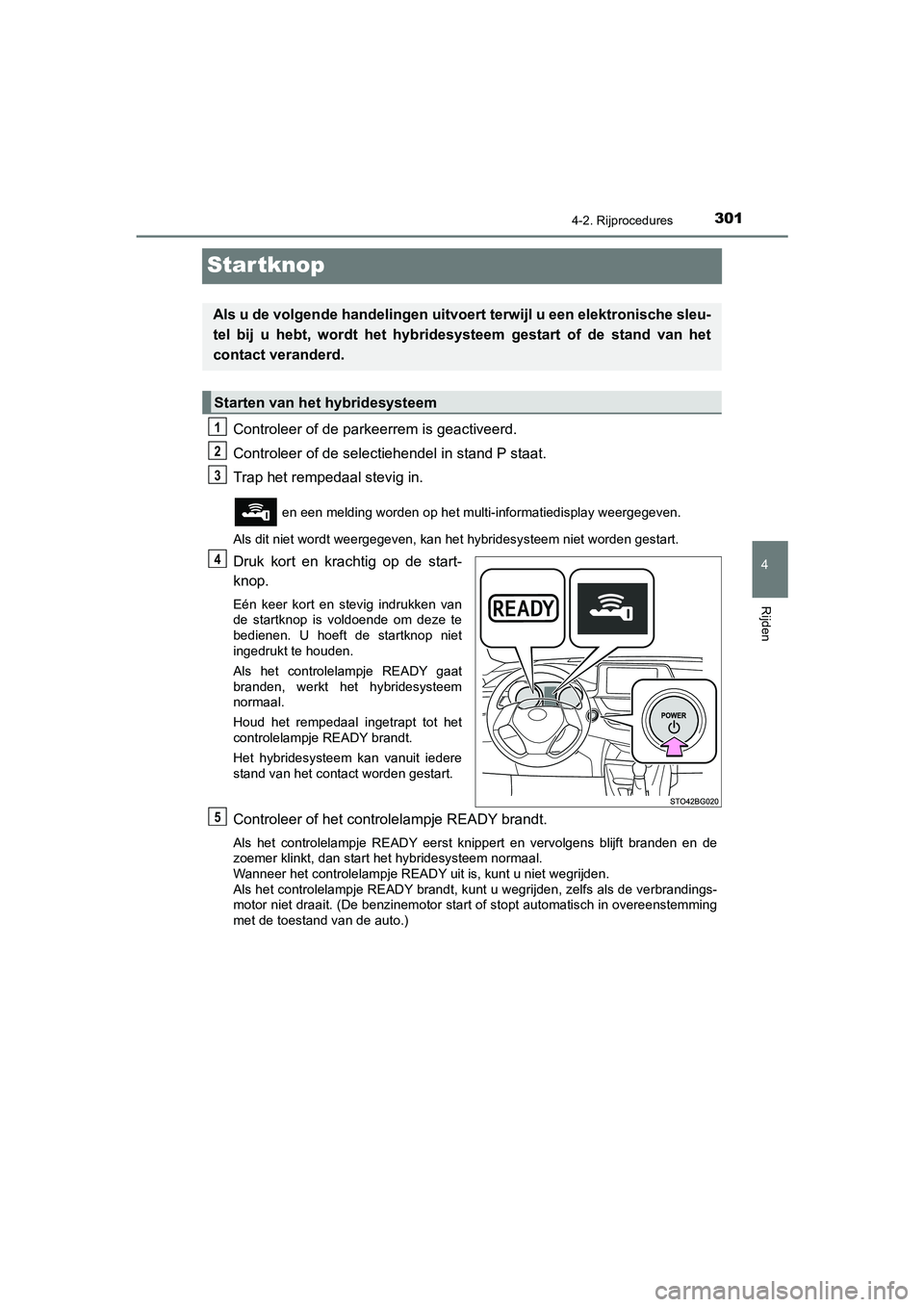

301
4
4-2. Rijprocedures
Rijden
C-HR_HV_OM_Europe_OM10701E
Startknop
Controleer of de parkeerrem is geactiveerd.
Controleer of de selectiehendel in stand P staat.
Trap het rempedaal stevig in.
en een melding worden op het multi-informatiedisplay weergegeven.
Als dit niet wordt weergegeven, kan het hybridesysteem niet worden gestart.
Druk kort en krachtig op de start-
knop.
Eén keer kort en stevig indrukken van
de startknop is voldoende om deze te
bedienen. U hoeft de startknop niet
ingedrukt te houden.
Als het controlelampje READY gaat
branden, werkt het hybridesysteem
normaal.
Houd het rempedaal ingetrapt tot het
controlelampje READY brandt.
Het hybridesysteem kan vanuit iedere
stand van het contact worden gestart.
Controleer of het controlelampje READY brandt.
Als het controlelampje READY eerst knippert en vervolgens blijft branden en de
zoemer klinkt, dan start het hybridesysteem normaal.
Wanneer het controlelampje READY uit is, kunt u niet wegrijden.
Als het controlelampje READY brandt, kunt u wegrijden, zelfs als de verbrandings-
motor niet draait. (De benzinemotor start of stopt automatisch in overeenstemming
met de toestand van de auto.)
Als u de volgende handelingen uitvoert terwijl u een elektronische sleu-
tel bij u hebt, wordt het hybridesyst eem gestart of de stand van het
contact veranderd.
Starten van het hybridesysteem
1
2
3
4
5
C-HR_HV_OM_Europe_OM10701E.book Page 30 1 Wednesday, June 10, 2020 12:21 PM

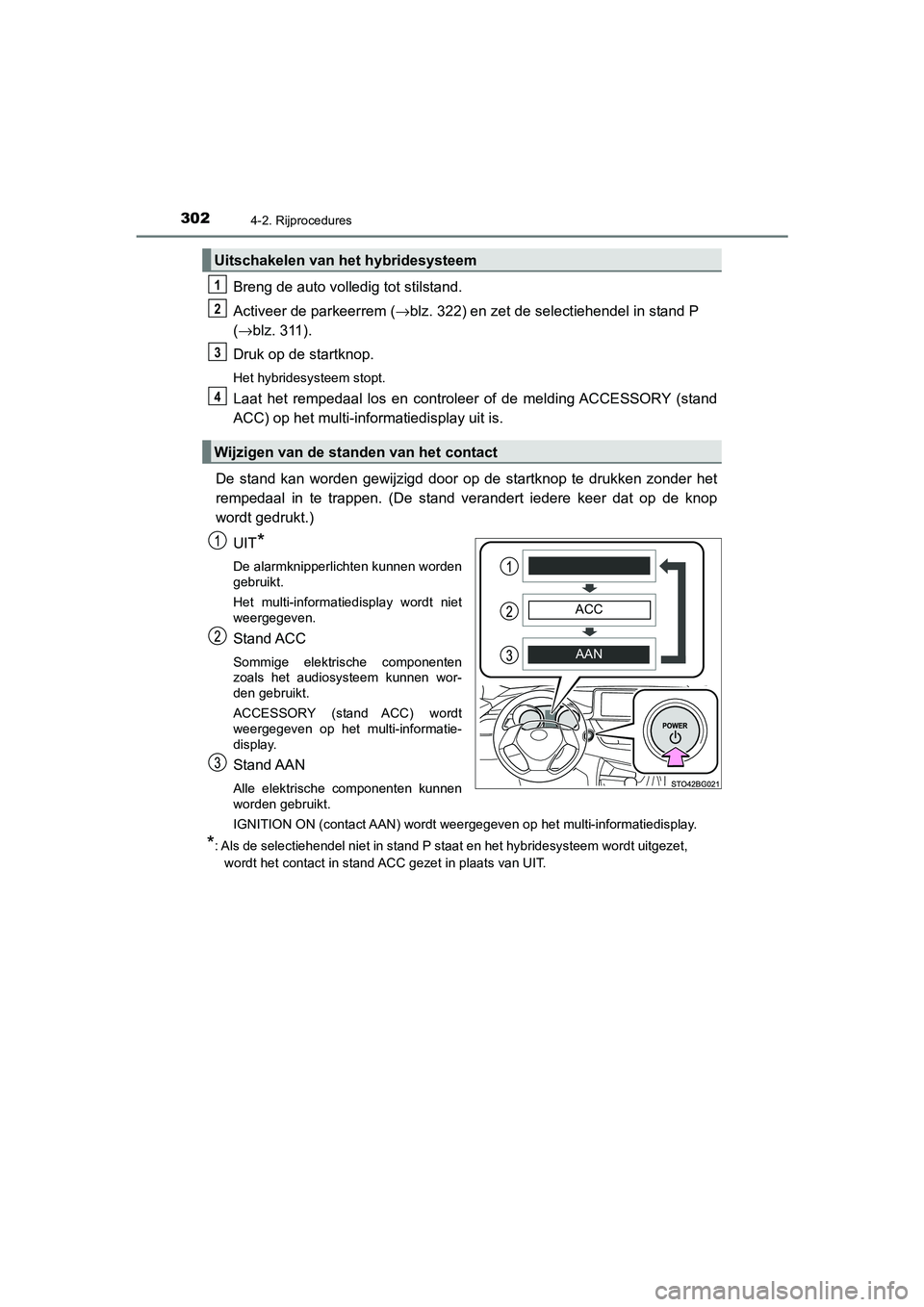

3024-2. Rijprocedures
C-HR_HV_OM_Europe_OM10701E
Breng de auto volledig tot stilstand.
Activeer de parkeerrem (→blz. 322) en zet de selectiehendel in stand P
( →blz. 311).
Druk op de startknop.
Het hybridesysteem stopt.
Laat het rempedaal los en controleer of de melding ACCESSORY (stand
ACC) op het multi-informatiedisplay uit is.
De stand kan worden gewijzigd door op de startknop te drukken zonder het
rempedaal in te trappen. (De stand verandert iedere keer dat op de knop
wordt gedrukt.) UIT
*
De alarmknipperlichten kunnen worden
gebruikt.
Het multi-informatiedisplay wordt niet
weergegeven.
Stand ACC
Sommige elektrische componenten
zoals het audiosysteem kunnen wor-
den gebruikt.
ACCESSORY (stand ACC) wordt
weergegeven op het multi-informatie-
display.
Stand AAN
Alle elektrische componenten kunnen
worden gebruikt.
IGNITION ON (contact AAN) wordt weergegeven op het multi-informatiedisplay.
*: Als de selectiehendel niet in stand P staat en het hybridesysteem wordt uitgezet, wordt het contact in stand ACC gezet in plaats van UIT.
Uitschakelen van het hybridesysteem
Wijzigen van de standen van het contact
1
2
3
4
AAN
ACC
C-HR_HV_OM_Europe_OM10701E.book Page 30
2 Wednesday, June 10, 2020 12:21 PM

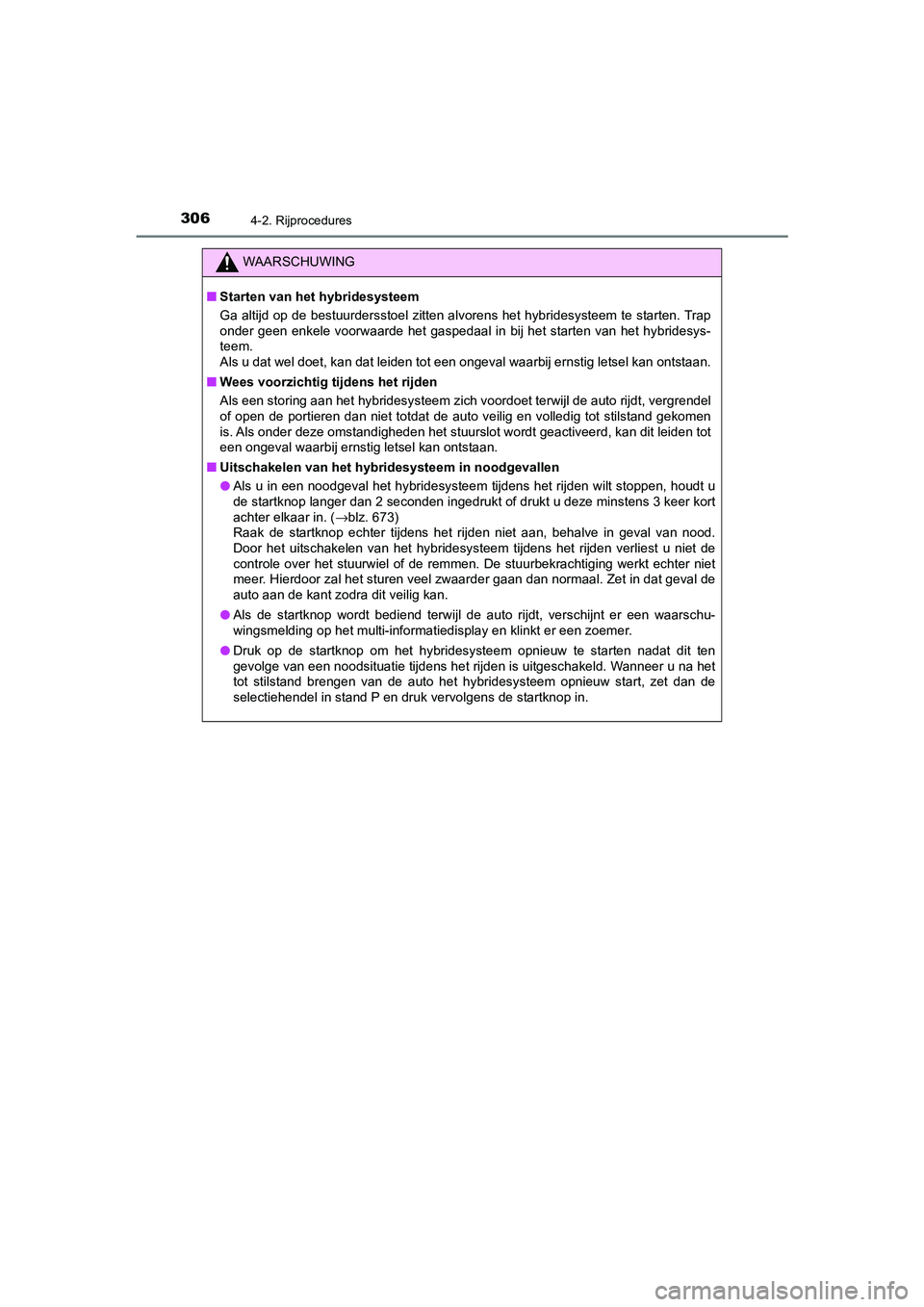

3064-2. Rijprocedures
C-HR_HV_OM_Europe_OM10701E
WAARSCHUWING
■Starten van het hybridesysteem
Ga altijd op de bestuurdersstoel zitten alvorens het hybridesysteem te starten. Trap
onder geen enkele voorwaarde het gaspedaal in bij het starten van het hybridesys-
teem.
Als u dat wel doet, kan dat leiden tot een ongeval waarbij ernstig letsel kan ontstaan.
■ Wees voorzichtig tijdens het rijden
Als een storing aan het hybrid esysteem zich voordoet terwijl de auto rijdt, vergrendel
of open de portieren dan niet totdat de auto veilig en volledig tot stilstand gekomen
is. Als onder deze omstandigheden het stuurslot wordt geactiveerd, kan dit leiden tot
een ongeval waarbij ernstig letsel kan ontstaan.
■ Uitschakelen van het hybr idesysteem in noodgevallen
● Als u in een noodgeval het hybridesysteem tijdens het rijden wilt stoppen, houdt u
de startknop langer dan 2 seconden ingedrukt of drukt u deze minstens 3 keer kort
achter elkaar in. ( →blz. 673)
Raak de startknop echter tijdens het rijden niet aan, behalve in geval van nood.
Door het uitschakelen van het hybridesysteem tijdens het rijden verliest u niet de
controle over het stuurwiel of de remmen. De stuurbekrachtiging werkt echter niet
meer. Hierdoor zal het sturen veel zw aarder gaan dan normaal. Zet in dat geval de
auto aan de kant zodra dit veilig kan.
● Als de startknop wordt bediend terwijl de auto rijdt, verschijnt er een waarschu-
wingsmelding op het multi-informatiedisplay en klinkt er een zoemer.
● Druk op de startknop om het hybridesysteem opnieuw te starten nadat dit ten
gevolge van een noodsituatie tijdens het rijden is uitgeschakeld. Wanneer u na het
tot stilstand brengen van de auto het hy bridesysteem opnieuw start, zet dan de
selectiehendel in stand P en druk vervolgens de startknop in.
C-HR_HV_OM_Europe_OM10701E.book Page 30 6 Wednesday, June 10, 2020 12:21 PM
