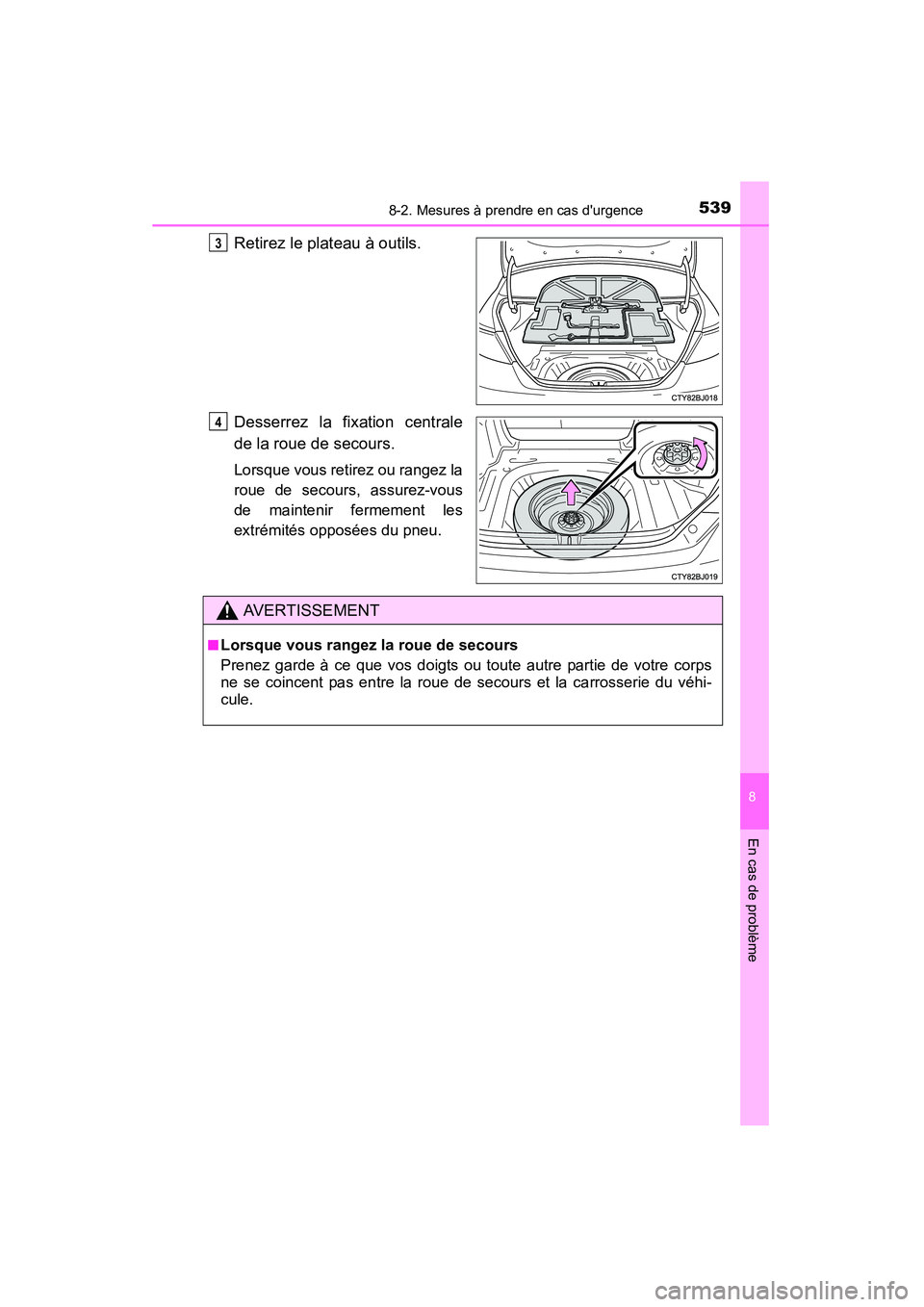

Page 541 of 631

5398-2. Mesures à prendre en cas d'urgence
8
En cas de problème
CAMRY_D (OM33A86D)
Retirez le plateau à outils.
Desserrez la fixation centrale
de la roue de secours.
Lorsque vous retirez ou rangez la
roue de secours, assurez-vous
de maintenir fermement les
extrémités opposées du pneu.
3
4
AVERTISSEMENT
■Lorsque vous rangez la roue de secours
Prenez garde à ce que vos doigts ou toute autre partie de votre corps
ne se coincent pas entre la roue de secours et la carrosserie du véhi-
cule.

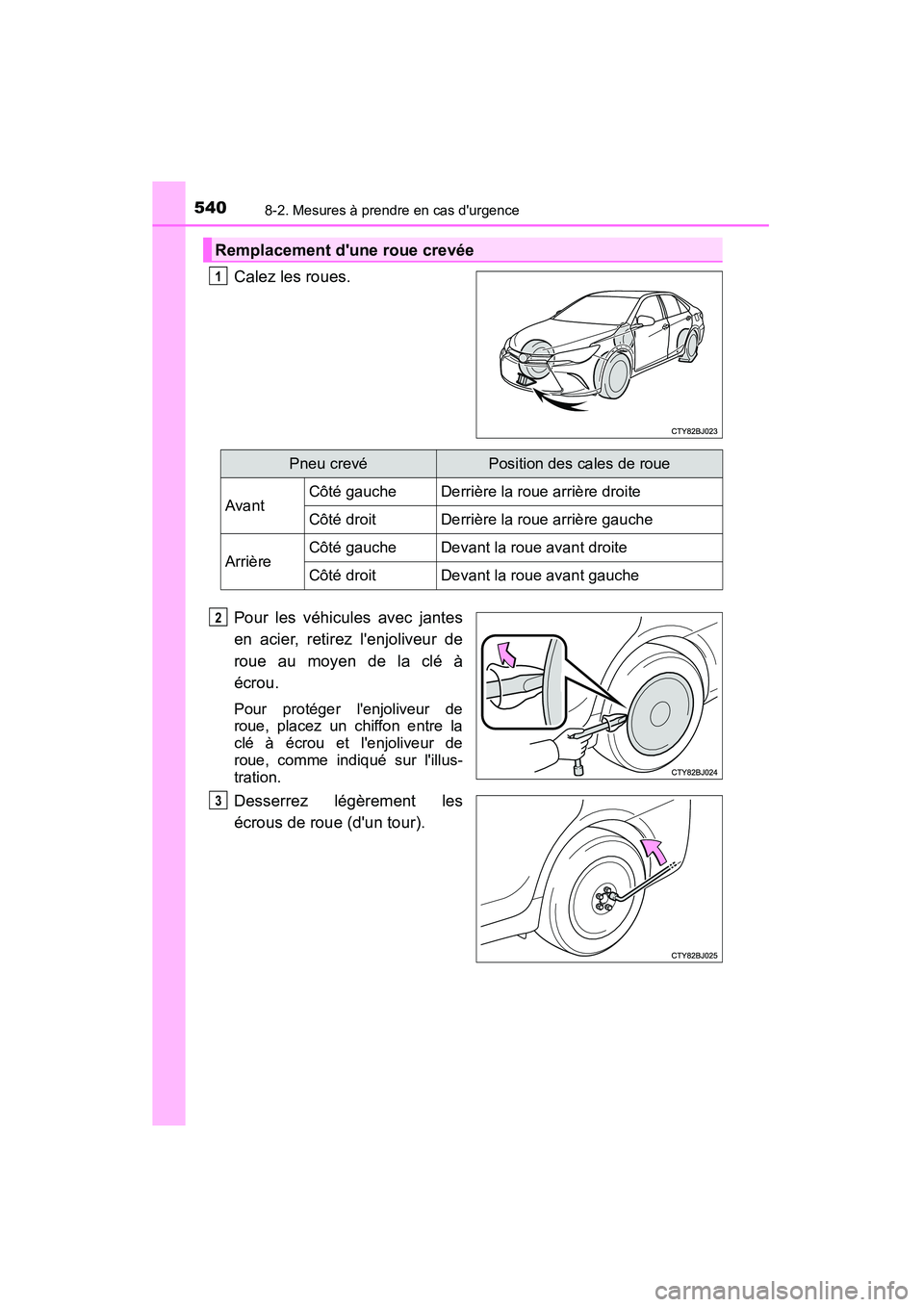

Page 542 of 631

5408-2. Mesures à prendre en cas d'urgence
CAMRY_D (OM33A86D)
Calez les roues.
Pour les véhicules avec jantes
en acier, retirez l'enjoliveur de
roue au moyen de la clé à
écrou.
Pour protéger l'enjoliveur de
roue, placez un chiffon entre la
clé à écrou et l'enjoliveur de
roue, comme indiqué sur l'illus-
tration.
Desserrez légèrement les
écrous de roue (d'un tour).
Remplacement d'une roue crevée
1
Pneu crevéPosition des cales de roue
AvantCôté gaucheDerrière la roue arrière droite
Côté droitDerrière la roue arrière gauche
ArrièreCôté gaucheDevant la roue avant droite
Côté droitDevant la roue avant gauche
2
3

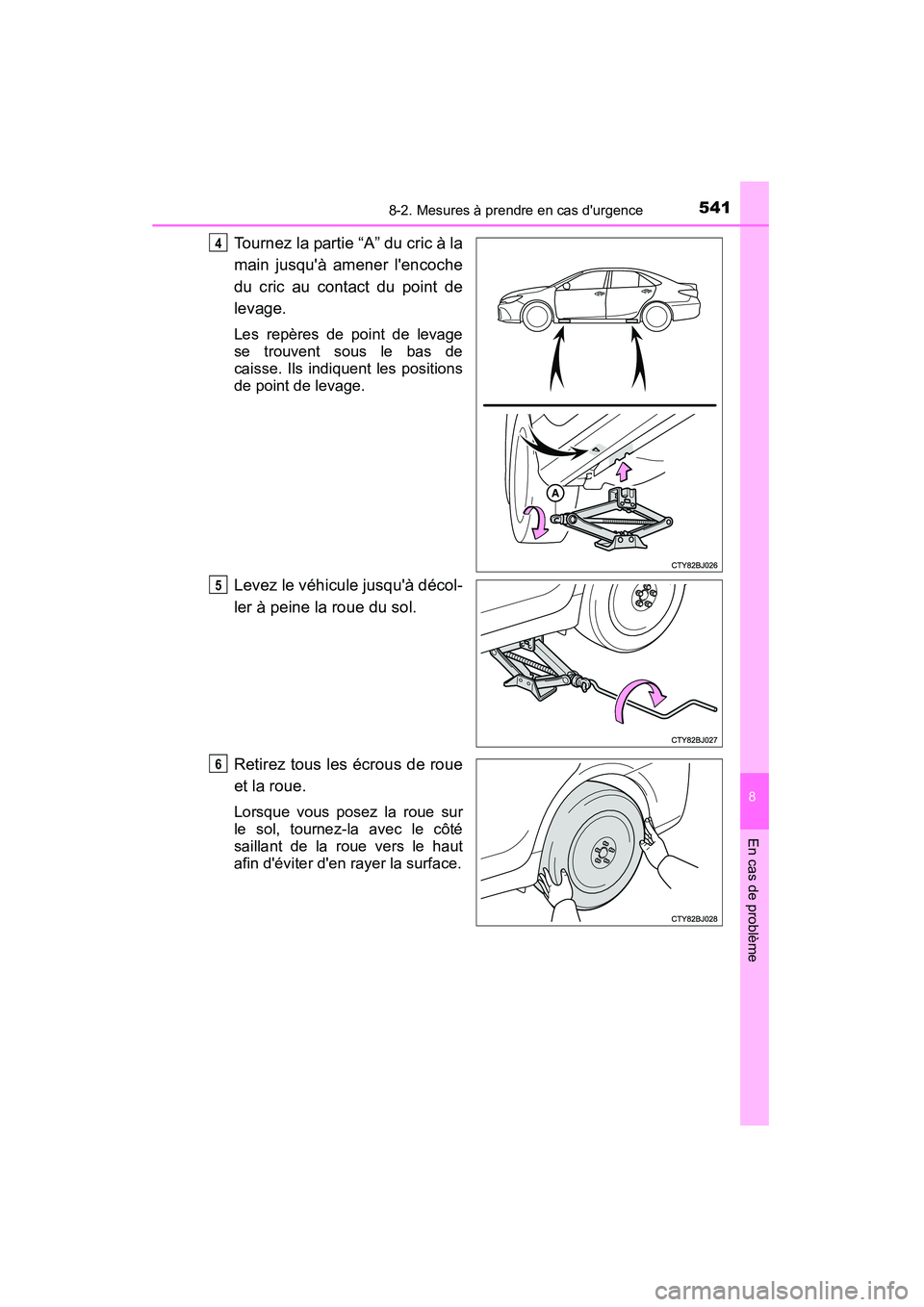

Page 543 of 631

5418-2. Mesures à prendre en cas d'urgence
8
En cas de problème
CAMRY_D (OM33A86D)
Tournez la partie “A” du cric à la
main jusqu'à amener l'encoche
du cric au contact du point de
levage.
Les repères de point de levage
se trouvent sous le bas de
caisse. Ils indiquent les positions
de point de levage.
Levez le véhicule jusqu'à décol-
ler à peine la roue du sol.
Retirez tous les écrous de roue
et la roue.
Lorsque vous posez la roue sur
le sol, tournez-la avec le côté
saillant de la roue vers le haut
afin d'éviter d'en rayer la surface.
4
5
6

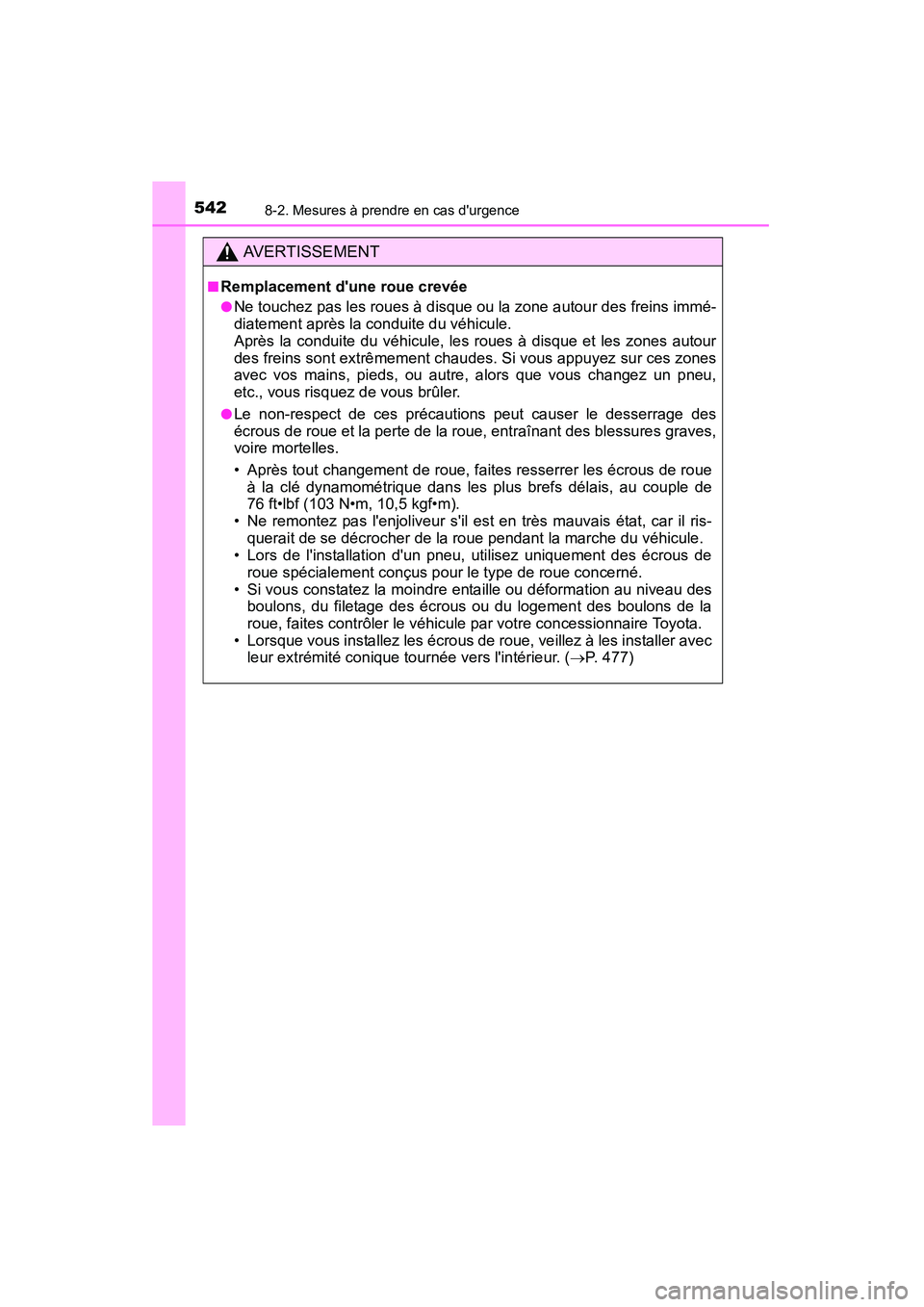

Page 544 of 631

5428-2. Mesures à prendre en cas d'urgence
CAMRY_D (OM33A86D)
AVERTISSEMENT
■Remplacement d'une roue crevée
●Ne touchez pas les roues à disque ou la zone autour des freins immé-
diatement après la conduite du véhicule.
Après la conduite du véhicule, les roues à disque et les zones autour
des freins sont extrêmement chaudes. Si vous appuyez sur ces zones
avec vos mains, pieds, ou autre, alors que vous changez un pneu,
etc., vous risquez de vous brûler.
●Le non-respect de ces précautions peut causer le desserrage des
écrous de roue et la perte de la roue, entraînant des blessures graves,
voire mortelles.
• Après tout changement de roue, faites resserrer les écrous de roueà la clé dynamométrique dans les plus brefs délais, au couple de
76 ft•lbf (103 N•m, 10,5 kgf•m).
• Ne remontez pas l'enjoliveur s'il est en très mauvais état, car il ris- querait de se décrocher de la roue pendant la marche du véhicule.
• Lors de l'installation d'un pneu, utilisez uniquement des écrous de
roue spécialement conçus pour le type de roue concerné.
• Si vous constatez la moindre entaille ou déformation au niveau des boulons, du filetage des écrous ou du logement des boulons de la
roue, faites contrôler le véhicule par votre concessionnaire Toyota.
• Lorsque vous installez les écrous de roue, veillez à les installer avec leur extrémité conique tournée vers l'intérieur. ( →P. 477)

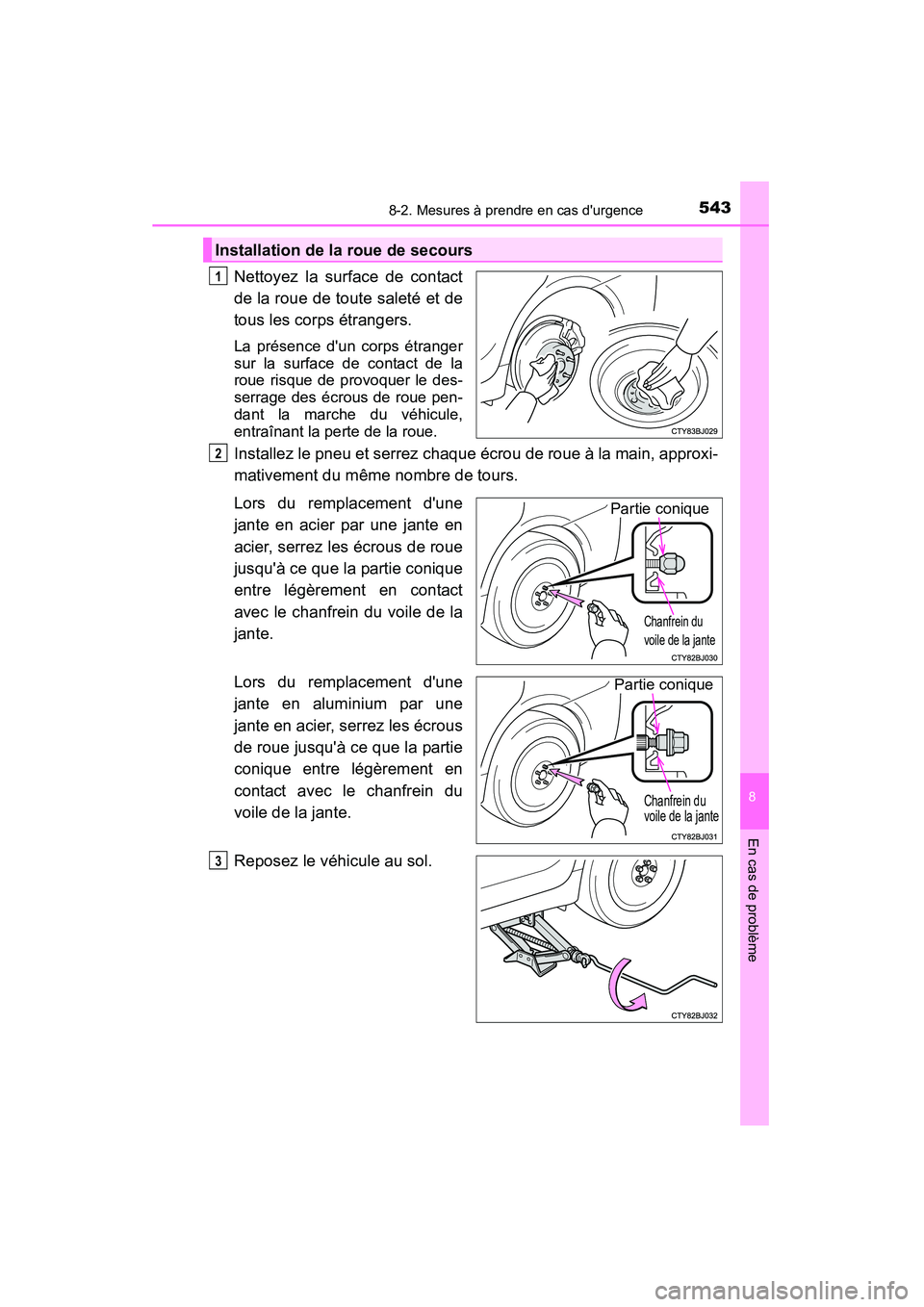

Page 545 of 631

5438-2. Mesures à prendre en cas d'urgence
8
En cas de problème
CAMRY_D (OM33A86D)
Nettoyez la surface de contact
de la roue de toute saleté et de
tous les corps étrangers.
La présence d'un corps étranger
sur la surface de contact de la
roue risque de provoquer le des-
serrage des écrous de roue pen-
dant la marche du véhicule,
entraînant la perte de la roue.
Installez le pneu et serrez chaque écrou de roue à la main, approxi-
mativement du même nombre de tours.
Lors du remplacement d'une
jante en acier par une jante en
acier, serrez les écrous de roue
jusqu'à ce que la partie conique
entre légèrement en contact
avec le chanfrein du voile de la
jante.
Lors du remplacement d'une
jante en aluminium par une
jante en acier, serrez les écrous
de roue jusqu'à ce que la partie
conique entre légèrement en
contact avec le chanfrein du
voile de la jante.
Reposez le véhicule au sol.
Installation de la roue de secours
1
2
Partie conique
Chanfrein du
voile de la jante
Partie conique
Chanfrein du
voile de la jante
3
Page 546 of 631

5448-2. Mesures à prendre en cas d'urgence
CAMRY_D (OM33A86D)

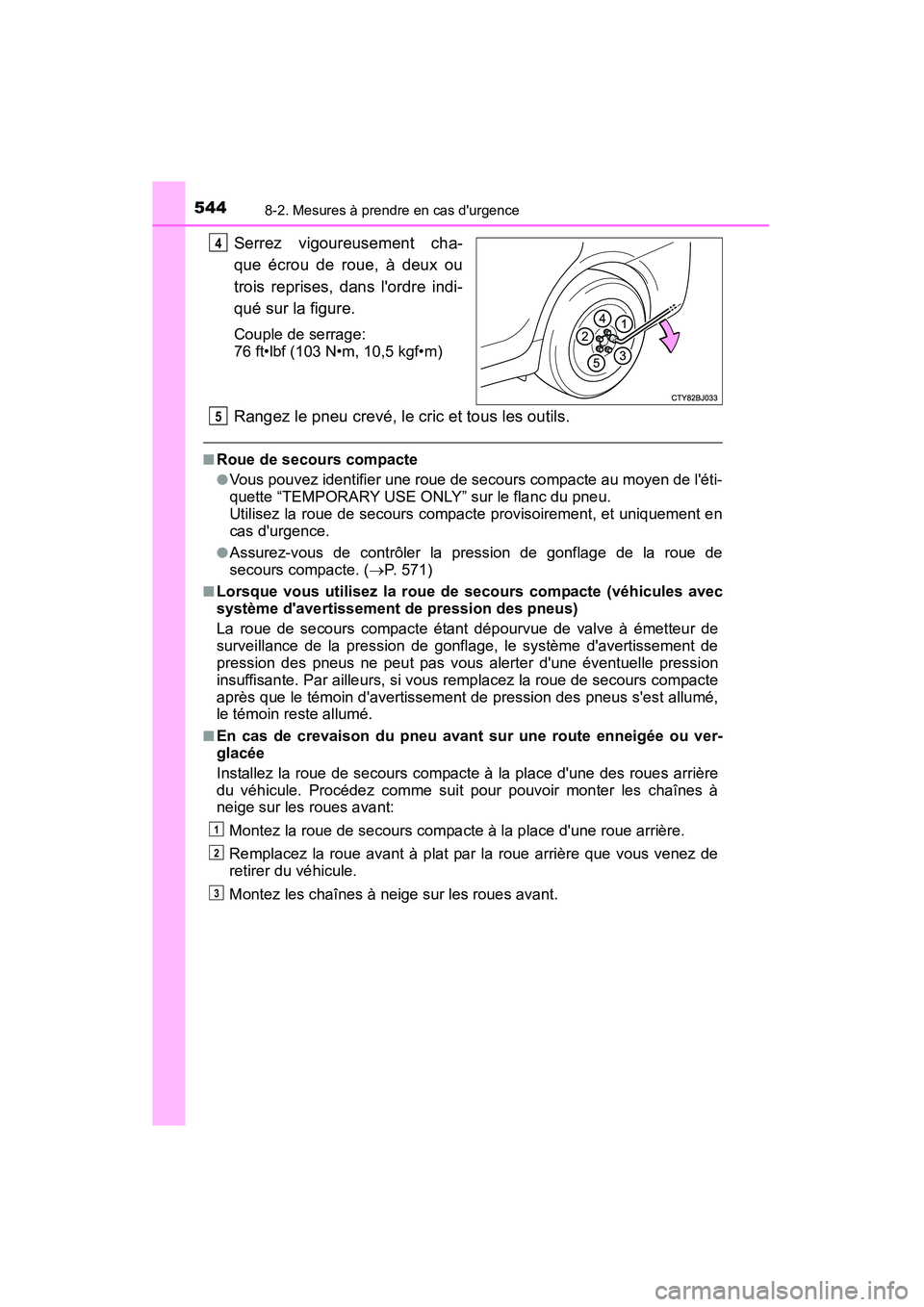

Serrez vigoureusement cha-
que écrou de roue, à deux ou
trois reprises, dans l'ordre indi-
qué sur la figure.
Couple de serrage:
76 ft•lbf (103 N•m, 10,5 kgf•m)
Rangez le pneu crevé, le cric et tous les outils.
■Roue de secours compacte
●Vous pouvez identifier une roue de secours compacte au moyen de l'éti-
quette “TEMPORARY USE ONLY” sur le flanc du pneu.
Utilisez la roue de secours compacte provisoirement, et uniquement en
cas d'urgence.
●Assurez-vous de contrôler la pression de gonflage de la roue de
secours compacte. (→P. 571)
■Lorsque vous utilisez la roue de secours compacte (véhicules avec
système d'avertissement de pression des pneus)
La roue de secours compacte étant dépourvue de valve à émetteur de
surveillance de la pression de gonflage, le système d'avertissement de
pression des pneus ne peut pas vous alerter d'une éventuelle pression
insuffisante. Par ailleurs, si vous remplacez la roue de secours compacte
après que le témoin d'avertissement de pression des pneus s'est allumé,
le témoin reste allumé.
■En cas de crevaison du pneu avant sur une route enneigée ou ver-
glacée
Installez la roue de secours compacte à la place d'une des roues arrière
du véhicule. Procédez comme suit pour pouvoir monter les chaînes à
neige sur les roues avant:
Montez la roue de secours compacte à la place d'une roue arrière.
Remplacez la roue avant à plat par la roue arrière que vous venez de
retirer du véhicule.
Montez les chaînes à neige sur les roues avant.
4
5
1
2
3

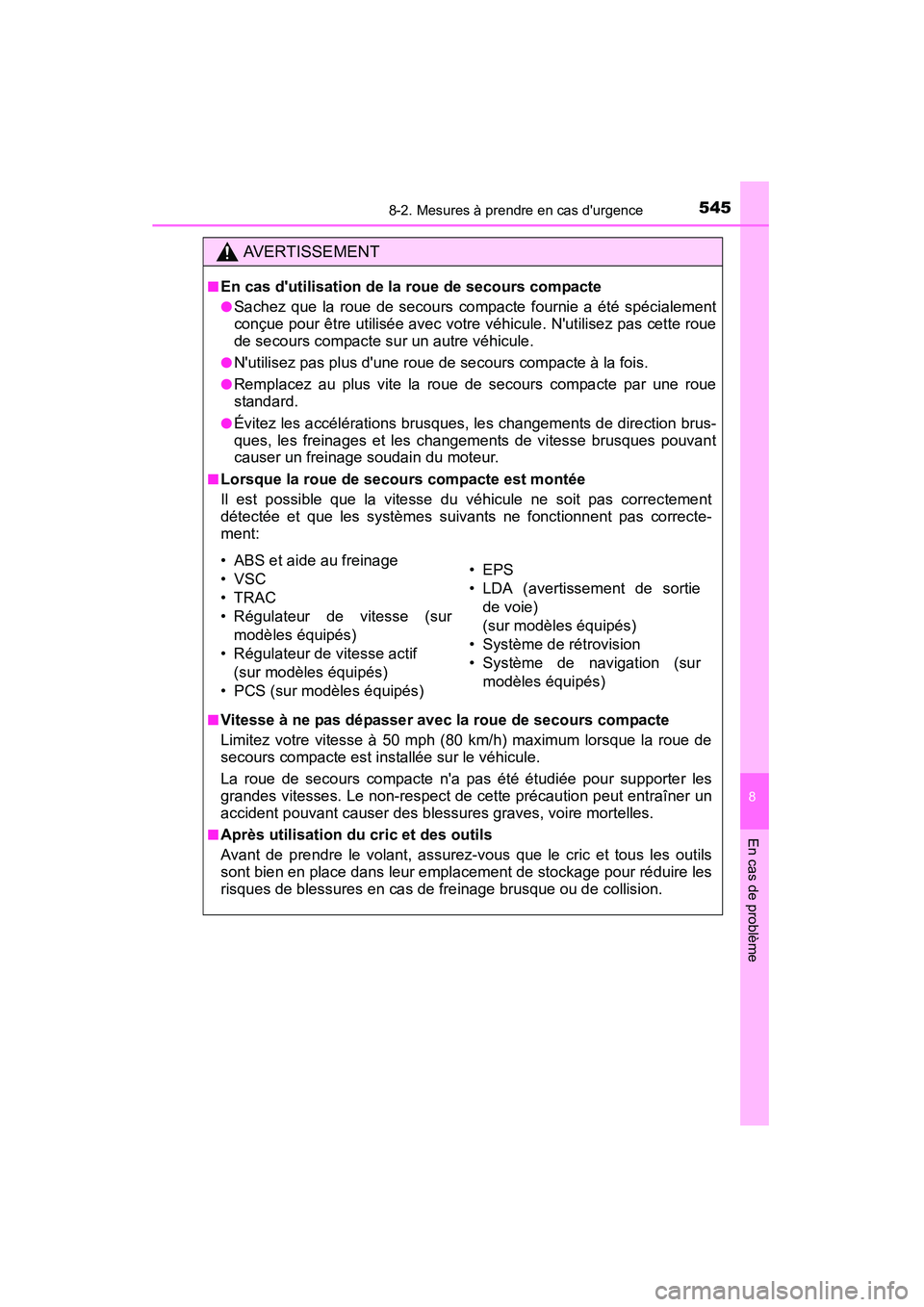

Page 547 of 631

5458-2. Mesures à prendre en cas d'urgence
8
En cas de problème
CAMRY_D (OM33A86D)
AVERTISSEMENT
■En cas d'utilisation de la roue de secours compacte
●Sachez que la roue de secours compacte fournie a été spécialement
conçue pour être utilisée avec votre véhicule. N'utilisez pas cette roue
de secours compacte sur un autre véhicule.
●N'utilisez pas plus d'une roue de secours compacte à la fois.
●Remplacez au plus vite la roue de secours compacte par une roue
standard.
●Évitez les accélérations brusques, les changements de direction brus-
ques, les freinages et les changements de vitesse brusques pouvant
causer un freinage soudain du moteur.
■Lorsque la roue de secours compacte est montée
Il est possible que la vitesse du véhicule ne soit pas correctement
détectée et que les systèmes suivants ne fonctionnent pas correcte-
ment:
■Vitesse à ne pas dépasser avec la roue de secours compacte
Limitez votre vitesse à 50 mph (80 km/h) maximum lorsque la roue de
secours compacte est installée sur le véhicule.
La roue de secours compacte n'a pas été étudiée pour supporter les
grandes vitesses. Le non-respect de cette précaution peut entraîner un
accident pouvant causer des blessures graves, voire mortelles.
■Après utilisation du cric et des outils
Avant de prendre le volant, assurez-vous que le cric et tous les outils
sont bien en place dans leur emplacement de stockage pour réduire les
risques de blessures en cas de freinage brusque ou de collision.
• ABS et aide au freinage
• VSC
•TRAC
• Régulateur de vitesse (surmodèles équipés)
• Régulateur de vitesse actif (sur modèles équipés)
• PCS (sur modèles équipés) •EPS
• LDA (avertissement de sortie
de voie)
(sur modèles équipés)
• Système de rétrovision
• Système de navigation (sur modèles équipés)

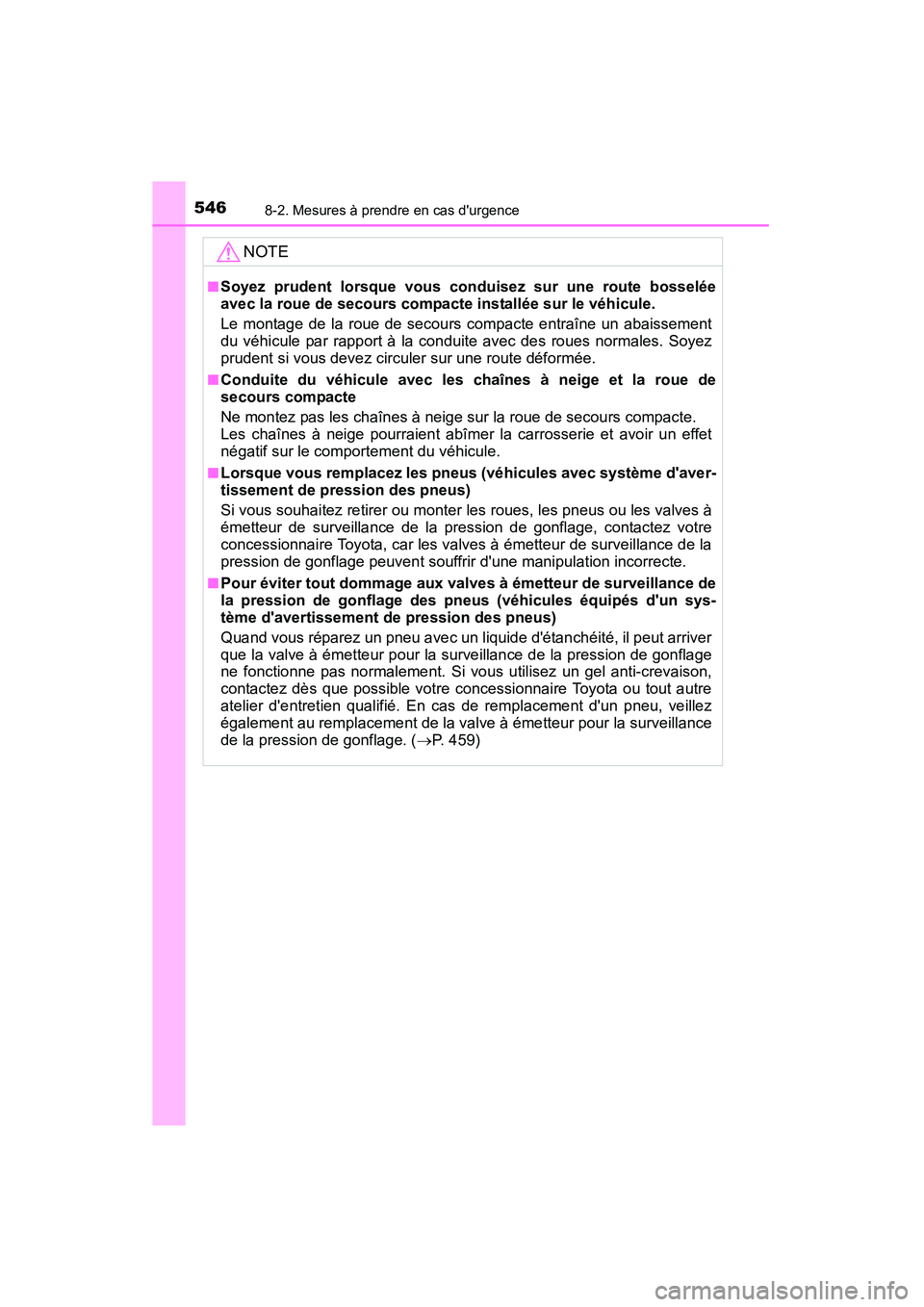

Page 548 of 631

5468-2. Mesures à prendre en cas d'urgence
CAMRY_D (OM33A86D)
NOTE
■Soyez prudent lorsque vous conduisez sur une route bosselée
avec la roue de secours compacte installée sur le véhicule.
Le montage de la roue de secours compacte entraîne un abaissement
du véhicule par rapport à la conduite avec des roues normales. Soyez
prudent si vous devez circuler sur une route déformée.
■Conduite du véhicule avec les chaînes à neige et la roue de
secours compacte
Ne montez pas les chaînes à neige sur la roue de secours compacte.
Les chaînes à neige pourraient abîmer la carrosserie et avoir un effet
négatif sur le comportement du véhicule.
■Lorsque vous remplacez les pneus (véhicules avec système d'aver-
tissement de pression des pneus)
Si vous souhaitez retirer ou monter les roues, les pneus ou les valves à
émetteur de surveillance de la pression de gonflage, contactez votre
concessionnaire Toyota, car les valves à émetteur de surveillance de la
pression de gonflage peuvent souffrir d'une manipulation incorrecte.
■Pour éviter tout dommage aux valves à émetteur de surveillance de
la pression de gonflage des pneus (véhicules équipés d'un sys-
tème d'avertissement de pression des pneus)
Quand vous réparez un pneu avec un liquide d'étanchéité, il peut arriver
que la valve à émetteur pour la surveillance de la pression de gonflage
ne fonctionne pas normalement. Si vous utilisez un gel anti-crevaison,
contactez dès que possible votre concessionnaire Toyota ou tout autre
atelier d'entretien qualifié. En cas de remplacement d'un pneu, veillez
également au remplacement de la valve à émetteur pour la surveillance
de la pression de gonflage. ( →P. 459)
Page 549 of 631

5478-2. Mesures à prendre en cas d'urgence
8
En cas de problème
CAMRY_D (OM33A86D)
Le problème peut venir d'une des causes suivantes:
●Il n'y a peut-être pas assez de carburant dans le réservoir du véhi-
cule.
Refaites le plein du véhicule.
● Le moteur est peut être noyé.
Essayez à nouveau de redémarrer le moteur en respectant la pro-
cédure correcte de démarrage. ( →P. 176, 179)
● Il y a peut-être une anomalie dans le système d'antidémarrage du
moteur. ( →P. 72)
Le problème peut venir d'une des causes suivantes:
● La batterie est peut-être déchargée. ( →P. 553)
● Les bornes de la batterie sont corrodées ou desserrées.
Le système de démarrage du moteur ne peut pas fonctionner correc-
tement par suite d'un problème électrique, comme la décharge de la
pile de la clé électronique ou un fusible grillé. Toutefois, il existe une
mesure de secours permettant de démarrer le moteur. ( →P. 548)

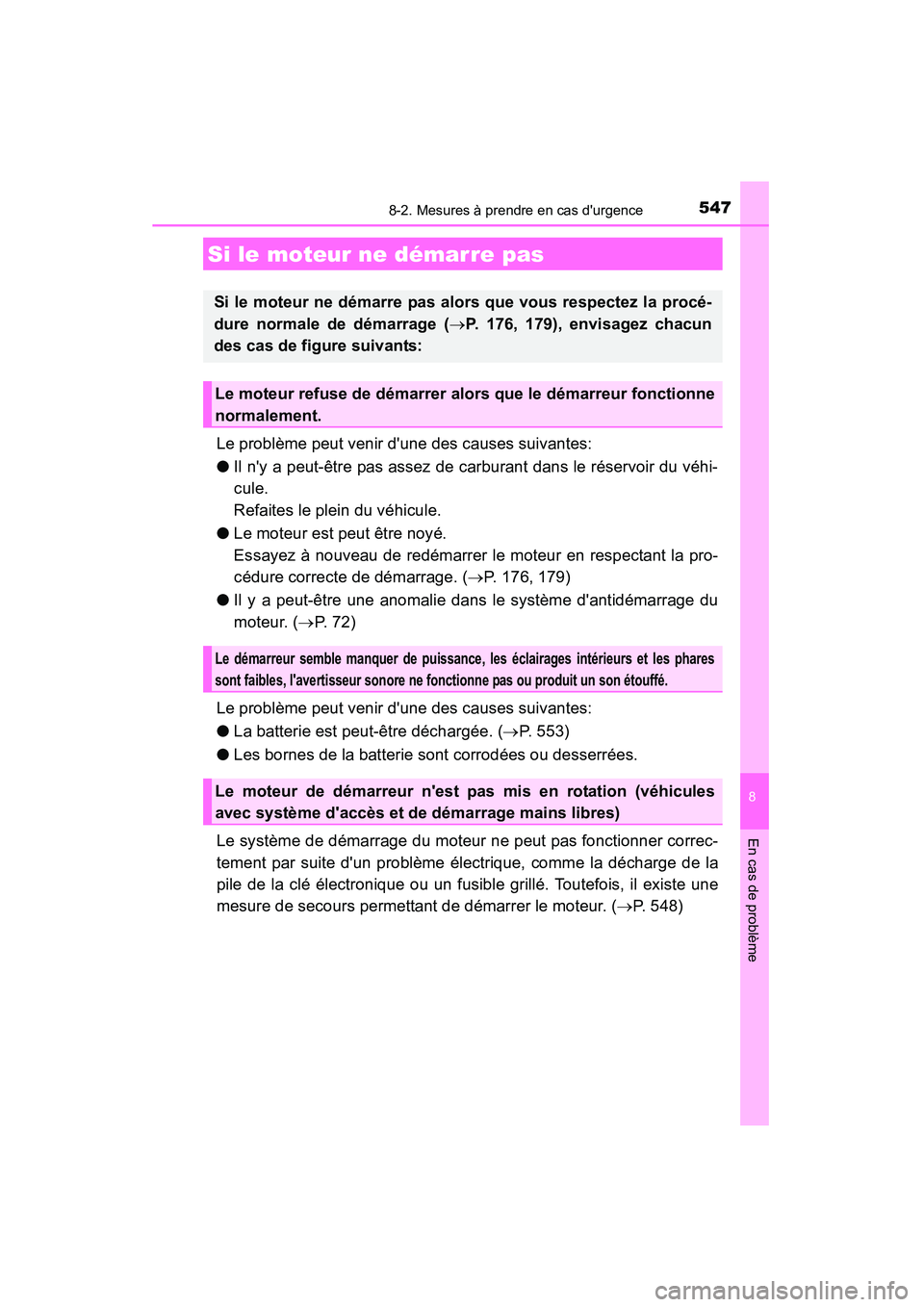

Si le moteur ne démarre pas
Si le moteur ne démarre pas alors que vous respectez la procé-
dure normale de démarrage ( →P. 176, 179), envisagez chacun
des cas de figure suivants:
Le moteur refuse de démarrer alors que le démarreur fonctionne
normalement.
Le démarreur semble manquer de puissance, les éclairages intérieurs et les phares
sont faibles, l'avertisseur sonore ne fonctionne pas ou produit un son étouffé.
Le moteur de démarreur n'est pas mis en rotation (véhicules
avec système d'accès et de démarrage mains libres)

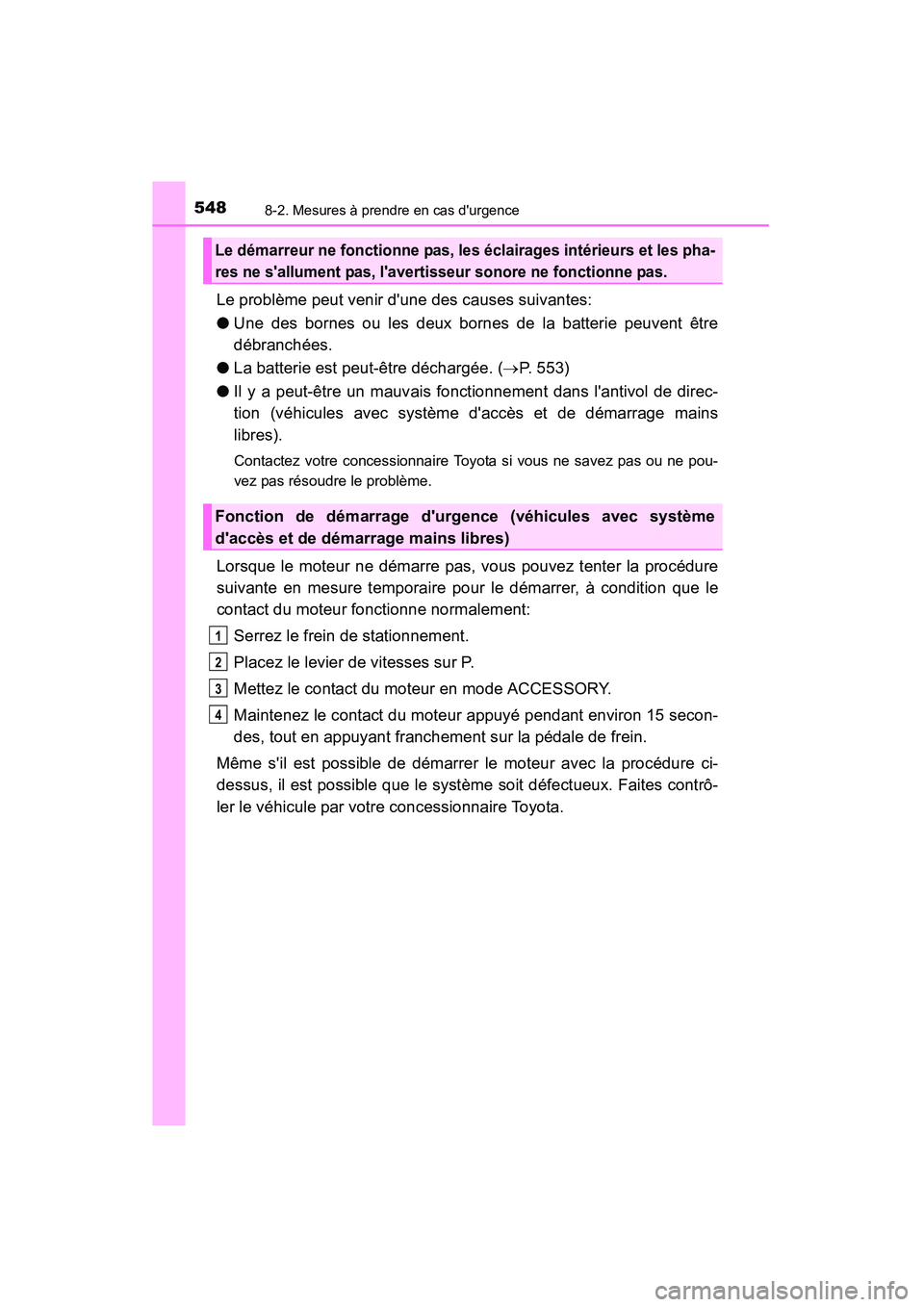

Page 550 of 631

5488-2. Mesures à prendre en cas d'urgence
CAMRY_D (OM33A86D)
Le problème peut venir d'une des causes suivantes:
●Une des bornes ou les deux bornes de la batterie peuvent être
débranchées.
● La batterie est peut-être déchargée. ( →P. 553)
● Il y a peut-être un mauvais fonctionnement dans l'antivol de direc-
tion (véhicules avec système d'accès et de démarrage mains
libres).
Contactez votre concessionnaire Toyota si vous ne savez pas ou ne pou-
vez pas résoudre le problème.
Lorsque le moteur ne démarre pas, vous pouvez tenter la procédure
suivante en mesure temporaire pour le démarrer, à condition que le
contact du moteur fonctionne normalement:
Serrez le frein de stationnement.
Placez le levier de vitesses sur P.
Mettez le contact du moteur en mode ACCESSORY.
Maintenez le contact du moteur appuyé pendant environ 15 secon-
des, tout en appuyant franchement sur la pédale de frein.
Même s'il est possible de démarrer le moteur avec la procédure ci-
dessus, il est possible que le système soit défectueux. Faites contrô-
ler le véhicule par votre concessionnaire Toyota.
Le démarreur ne fonctionne pas, les éclairages intérieurs et les pha-
res ne s'allument pas, l'avertisseur sonore ne fonctionne pas.
Fonction de démarrage d'urgence (véhicules avec système
d'accès et de démarrage mains libres)
1
2
3
4
