TOYOTA CAMRY 2019 Instructieboekje (in Dutch)

3804-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

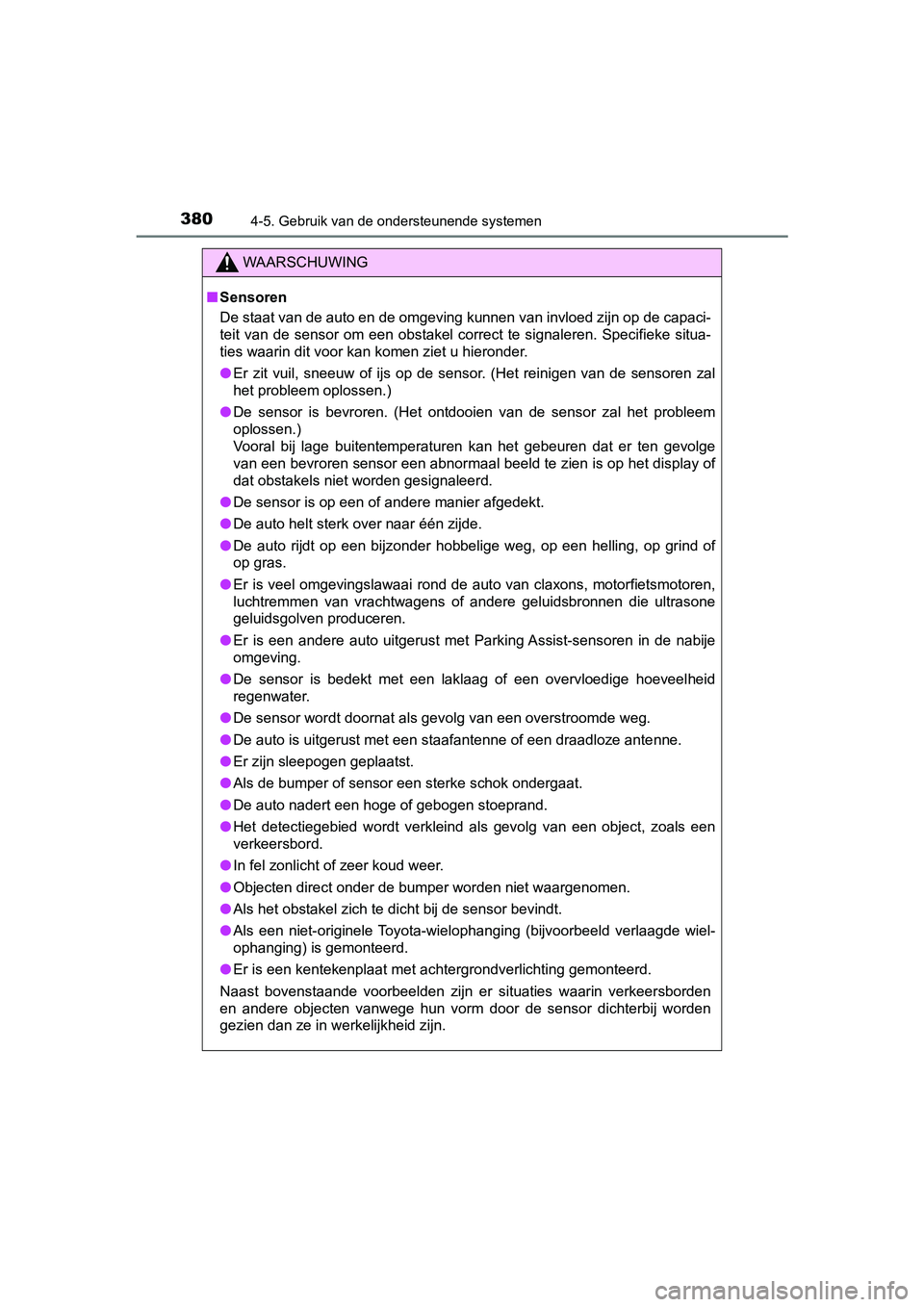

WAARSCHUWING
■Sensoren
De staat van de auto en de omgeving kunnen van invloed zijn op de capaci-
teit van de sensor om een obstakel correct te signaleren. Speci fieke situa-
ties waarin dit voor kan komen ziet u hieronder.
● Er zit vuil, sneeuw of ijs op de sensor. (Het reinigen van de sensoren zal
het probleem oplossen.)
● De sensor is bevroren. (Het ontdooien van de sensor zal het pro bleem
oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge
van een bevroren sensor een abnormaal beeld te zien is op het d isplay of
dat obstakels niet worden gesignaleerd.
● De sensor is op een of andere manier afgedekt.
● De auto helt sterk over naar één zijde.
● De auto rijdt op een bijzonder hobbelige weg, op een helling, o p grind of
op gras.
● Er is veel omgevingslawaai rond de auto van claxons, motorfiets motoren,
luchtremmen van vrachtwagens of andere geluidsbronnen die ultra sone
geluidsgolven produceren.
● Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije
omgeving.
● De sensor is bedekt met een laklaag of een overvloedige hoeveel heid
regenwater.
● De sensor wordt doornat als gevolg van een overstroomde weg.
● De auto is uitgerust met een staafantenne of een draadloze ante nne.
● Er zijn sleepogen geplaatst.
● Als de bumper of sensor een sterke schok ondergaat.
● De auto nadert een hoge of gebogen stoeprand.
● Het detectiegebied wordt verkleind als gevolg van een object, zoals een
verkeersbord.
● In fel zonlicht of zeer koud weer.
● Objecten direct onder de bumper worden niet waargenomen.
● Als het obstakel zich te dicht bij de sensor bevindt.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verla agde wiel-
ophanging) is gemonteerd.
● Er is een kentekenplaat met achtergrondverlichting gemonteerd.
Naast bovenstaande voorbeelden zijn er situaties waarin verkeer sborden
en andere objecten vanwege hun vorm door de sensor dichterbij w orden
gezien dan ze in werkelijkheid zijn.
CAMRY_HV_OM_Europe_OM33D66E .book Page 380 Monday, January 28, 2019 8:33 AM

3814-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
WAARSCHUWING

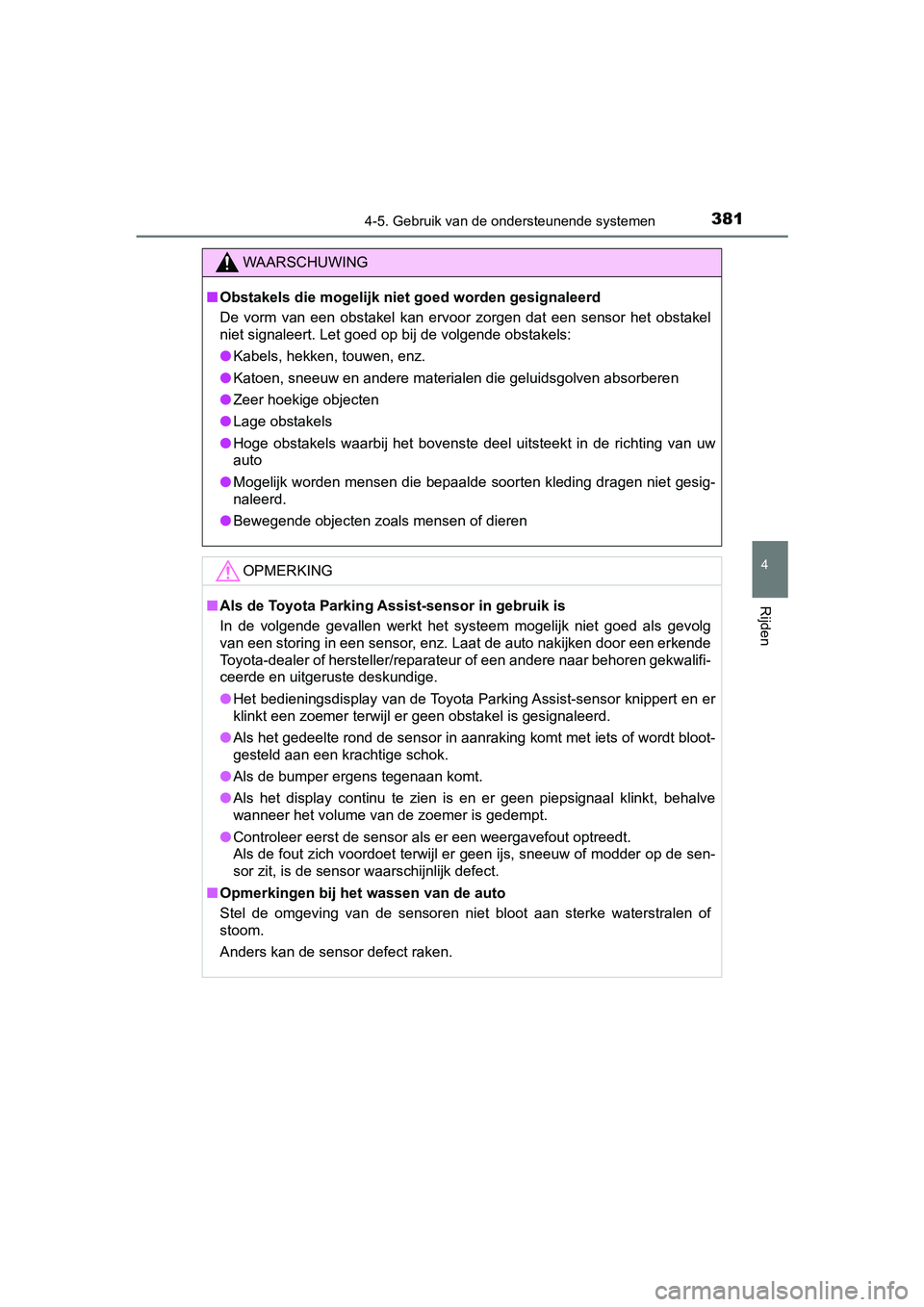

■Obstakels die mogelijk niet goed worden gesignaleerd
De vorm van een obstakel kan ervoor zorgen dat een sensor het o bstakel
niet signaleert. Let goed op bij de volgende obstakels:
● Kabels, hekken, touwen, enz.
● Katoen, sneeuw en andere materialen die geluidsgolven absorbere n
● Zeer hoekige objecten
● Lage obstakels
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw
auto
● Mogelijk worden mensen die bepaalde soorten kleding dragen niet gesig-
naleerd.
● Bewegende objecten zoals mensen of dieren
OPMERKING
■Als de Toyota Parking Assist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed al s gevolg
van een storing in een sensor, enz. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
● Het bedieningsdisplay van de Toyota Parking Assist-sensor knipp ert en er
klinkt een zoemer terwijl er geen obstakel is gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of w ordt bloot-
gesteld aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display continu te zien is en er geen piepsignaal klink t, behalve
wanneer het volume van de zoemer is gedempt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sen-
sor zit, is de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of
stoom.
Anders kan de sensor defect raken.
CAMRY_HV_OM_Europe_OM33D66E .book Page 381 Monday, January 28, 2019 8:33 AM

3824-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

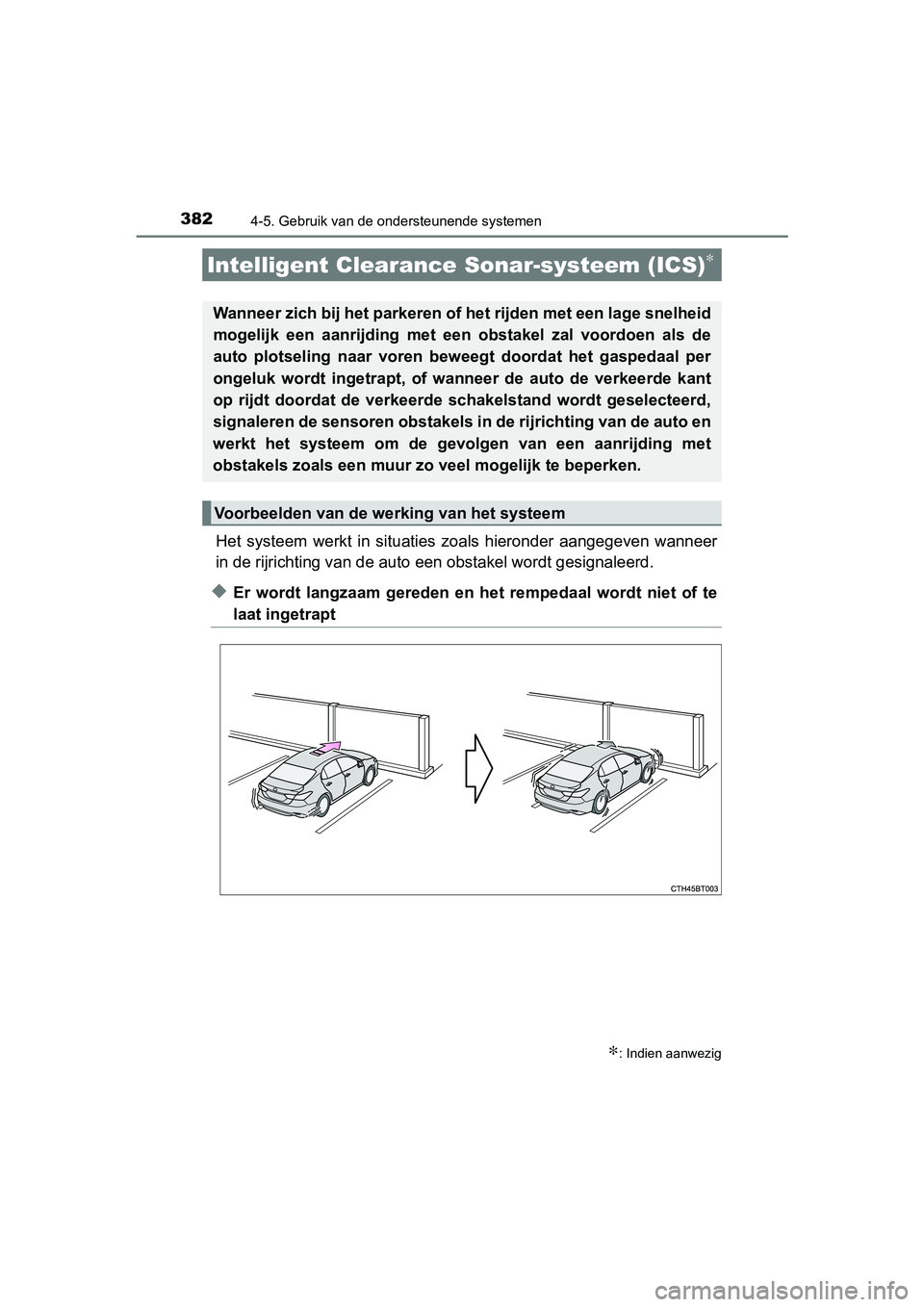

Het systeem werkt in situaties zoals hieronder aangegeven wanneer
in de rijrichting van de auto een obstakel wordt gesignaleerd.
◆Er wordt langzaam gereden en h et rempedaal wordt niet of te
laat ingetrapt
Intelligent Clearance Sonar-systeem (ICS)∗
Wanneer zich bij het parkeren of het rijden met een lage snelhe id
mogelijk een aanrijding met een obstakel zal voordoen als de
auto plotseling naar voren bew eegt doordat het gaspedaal per
ongeluk wordt ingetrapt, of wanneer de auto de verkeerde kant
op rijdt doordat de verkeerde schakelstand wordt geselecteerd,
signaleren de sensoren obstakels in de rijrichting van de auto en
werkt het systeem om de gevolgen van een aanrijding met
obstakels zoals een muur zo veel mogelijk te beperken.
Voorbeelden van de werking van het systeem
∗: Indien aanwezig
CAMRY_HV_OM_Europe_OM33D66E .book Page 382 Monday, January 28, 2019 8:33 AM

3834-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

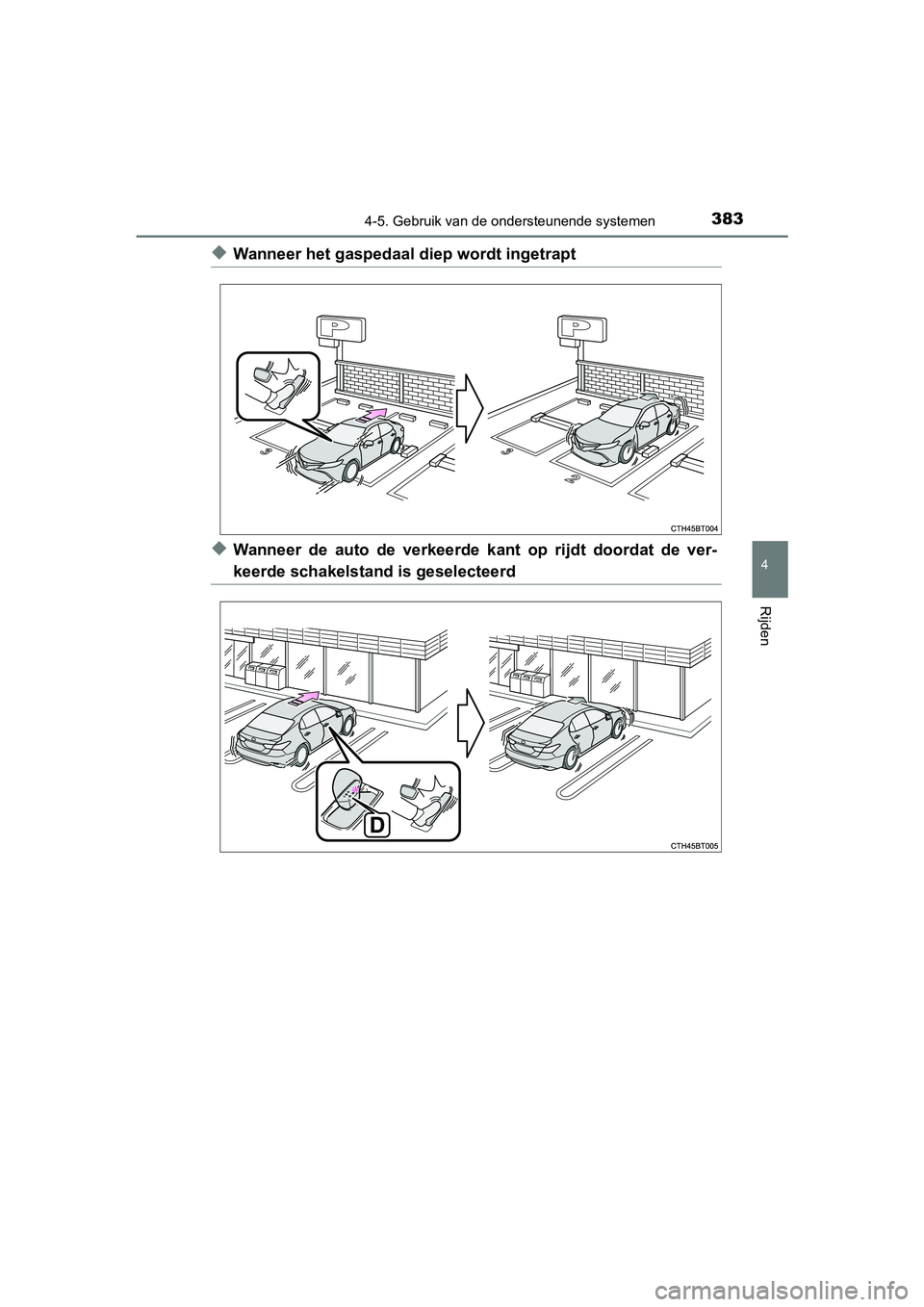

◆Wanneer het gaspedaal diep wordt ingetrapt
◆Wanneer de auto de verkeerde kant op rijdt doordat de ver-
keerde schakelstand is geselecteerd
CAMRY_HV_OM_Europe_OM33D66E.book Page 383 Monday, January 28, 2019 8:33 AM

3844-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

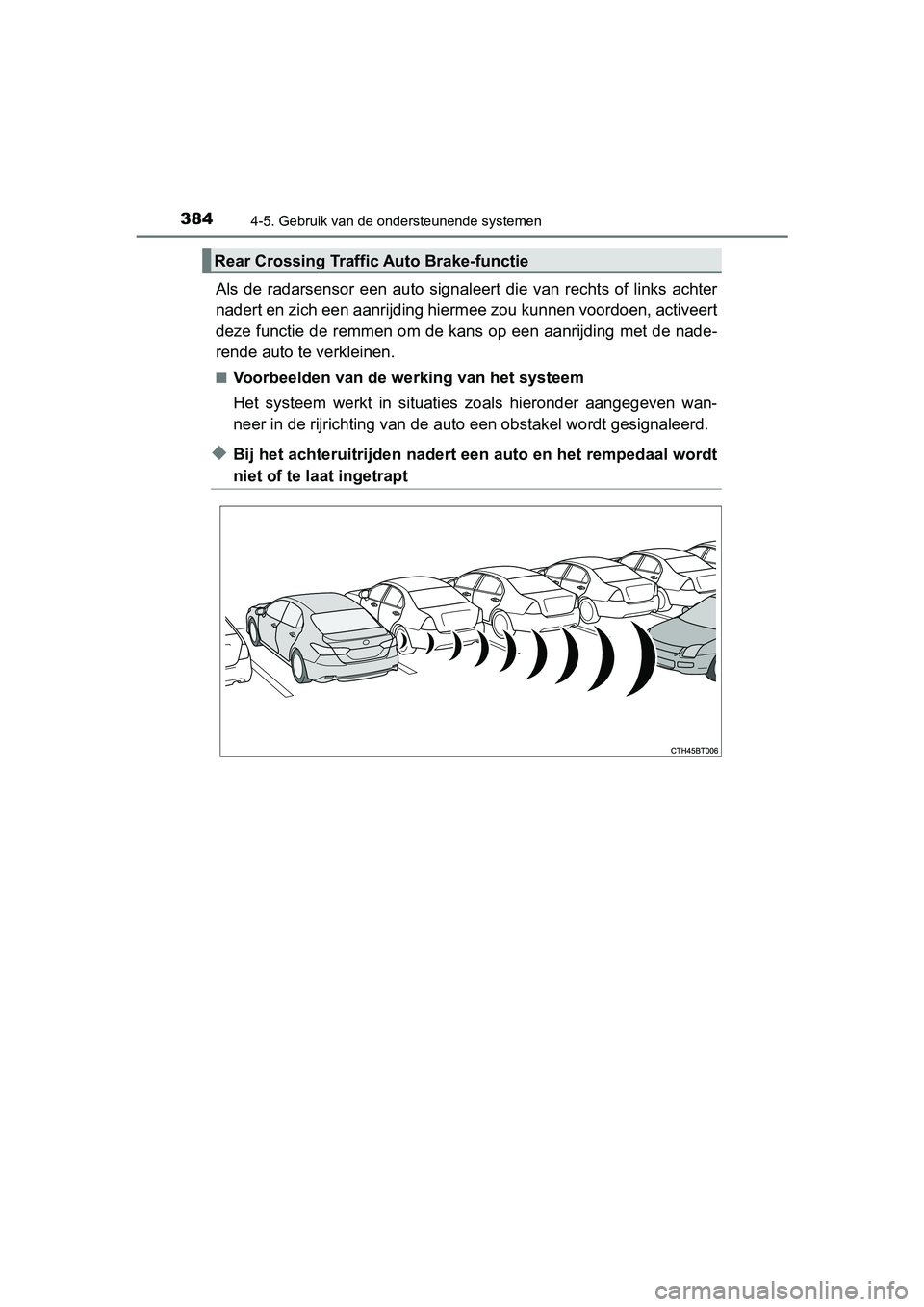

Als de radarsensor een auto signaleert die van rechts of links achter
nadert en zich een aanrijding hiermee zou kunnen voordoen, acti veert
deze functie de remmen om de kans op een aanrijding met de nade -
rende auto te verkleinen.
■Voorbeelden van de werking van het systeem
Het systeem werkt in situaties zoals hieronder aangegeven wan-
neer in de rijrichting van de a uto een obstakel wordt gesignaleerd.
◆Bij het achteruitrijden nadert een auto en het rempedaal wordt
niet of te laat ingetrapt
Rear Crossing Traffic Auto Brake-functie
CAMRY_HV_OM_Europe_OM33D66E .book Page 384 Monday, January 28, 2019 8:33 AM

3854-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

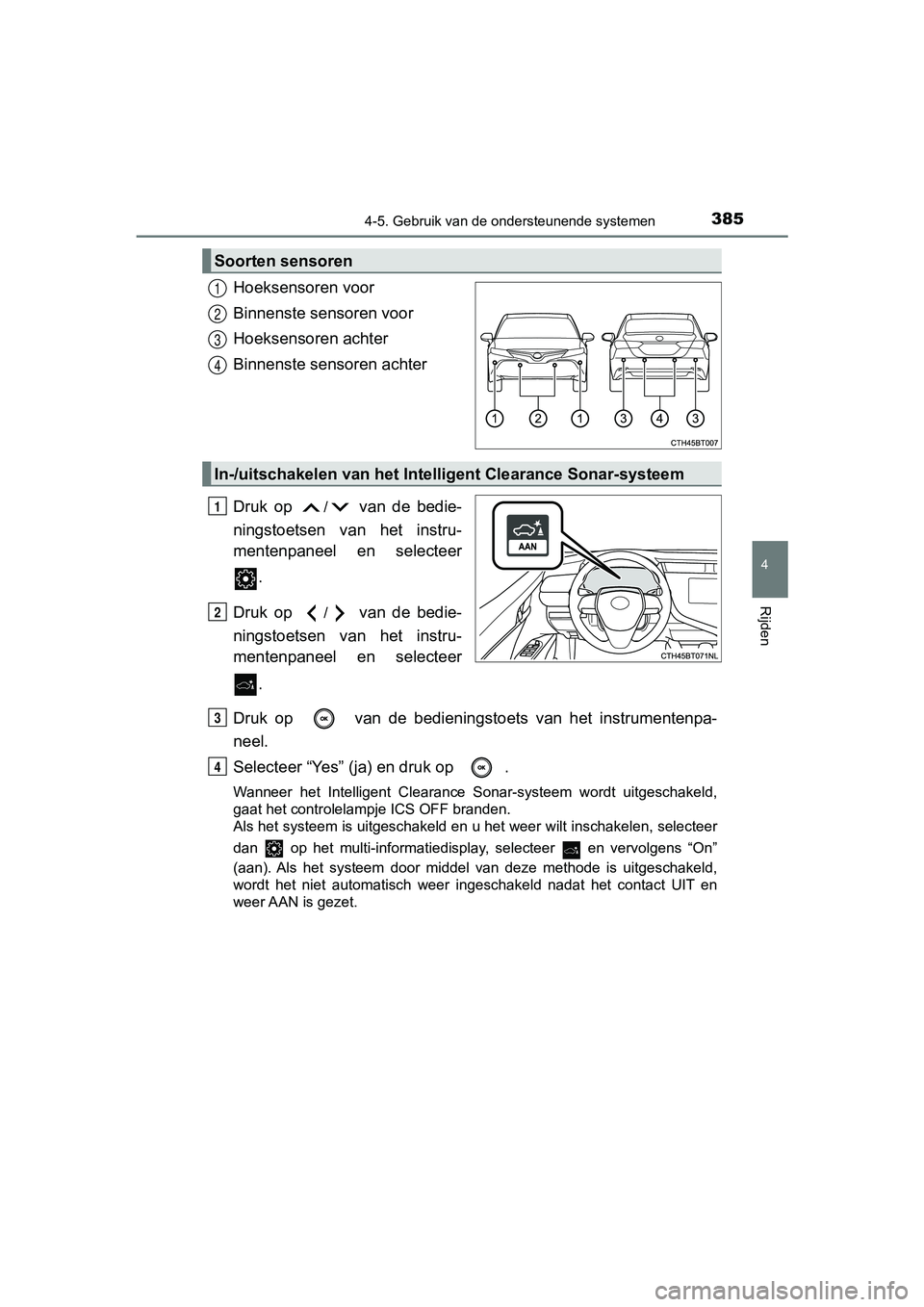

Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
Druk op
/ van de bedie-
ningstoetsen van het instru-
mentenpaneel en selecteer
.
Druk op
/ van de bedie-
ningstoetsen van het instru-
mentenpaneel en selecteer
.
Druk op van de bedieningsto ets van het instrumentenpa-
neel.
Selecteer “Yes” (ja) en druk op .
Wanneer het Intelligent Clearance Sonar-systeem wordt uitgescha keld,
gaat het controlelampje ICS OFF branden.
Als het systeem is uitgeschakeld en u het weer wilt inschakelen , selecteer
dan op het multi-informatiedisplay, selecteer en vervolgens “ On”
(aan). Als het systeem door middel van deze methode is uitgesch akeld,
wordt het niet automatisch weer ingeschakeld nadat het contact UIT en
weer AAN is gezet.
Soorten sensoren
1
2
3
4
In-/uitschakelen van het Int elligent Clearance Sonar-systeem
1
2
3
4
CAMRY_HV_OM_Europe_OM33D66E .book Page 385 Monday, January 28, 2019 8:33 AM

3864-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

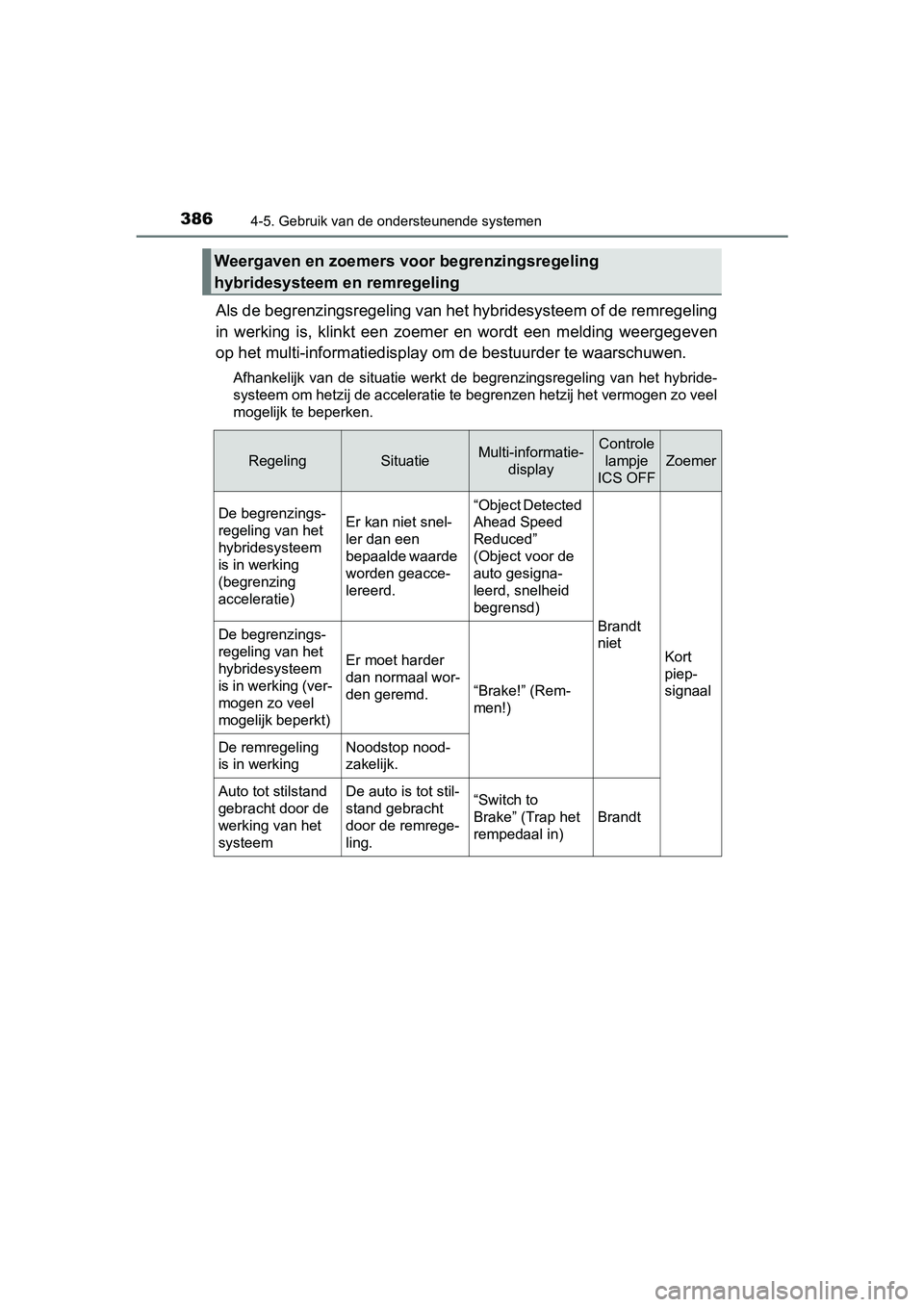

Als de begrenzingsregeling van het hybridesysteem of de remregeling
in werking is, klinkt een zoemer en wordt een melding weergegev en
op het multi-informatiedisplay om de bestuurder te waarschuwen.
Afhankelijk van de situatie werkt de begrenzingsregeling van he t hybride-
systeem om hetzij de acceleratie te begrenzen hetzij het vermogen zo veel
mogelijk te beperken.
Weergaven en zoemers voor begrenzingsregeling
hybridesysteem en remregeling
RegelingSituatieMulti-informatie- displayControle
lampje
ICS OFF
Zoemer
De begrenzings-
regeling van het
hybridesysteem
is in werking
(begrenzing
acceleratie)Er kan niet snel-
ler dan een
bepaalde waarde
worden geacce-
lereerd.
“Object Detected
Ahead Speed
Reduced”
(Object voor de
auto gesigna-
leerd, snelheid
begrensd)
Brandt
niet
Kort
piep-
signaal
De begrenzings-
regeling van het
hybridesysteem
is in werking (ver-
mogen zo veel
mogelijk beperkt)
Er moet harder
dan normaal wor-
den geremd.
“Brake!” (Rem-
men!)
De remregeling
is in werkingNoodstop nood-
zakelijk.
Auto tot stilstand
gebracht door de
werking van het
systeemDe auto is tot stil-
stand gebracht
door de remrege-
ling.“Switch to
Brake” (Trap het
rempedaal in)Brandt
CAMRY_HV_OM_Europe_OM33D66E
.book Page 386 Monday, January 28, 2019 8:33 AM

3874-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

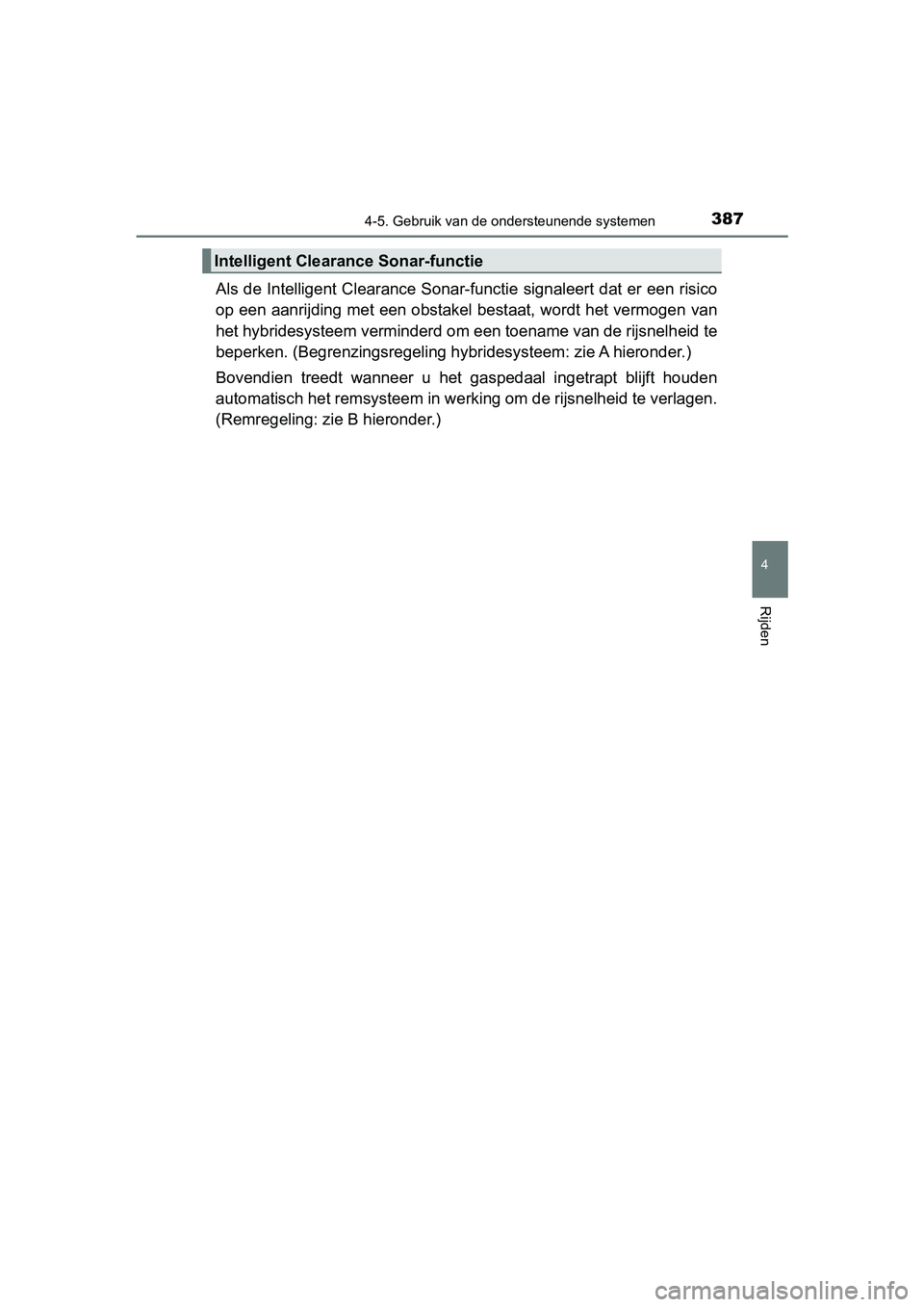

Als de Intelligent Clearance Sonar-functie signaleert dat er een risico
op een aanrijding met een obstakel bestaat, wordt het vermogen van
het hybridesysteem verminderd om een toename van de rijsnelheid te
beperken. (Begrenzingsregeling hy bridesysteem: zie A hieronder.)
Bovendien treedt wanneer u het gaspedaal ingetrapt blijft houden
automatisch het remsysteem in we rking om de rijsnelheid te verlagen.
(Remregeling: zie B hieronder.)
Intelligent Clearance Sonar-functie
CAMRY_HV_OM_Europe_OM33D66E .book Page 387 Monday, January 28, 2019 8:33 AM

3884-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

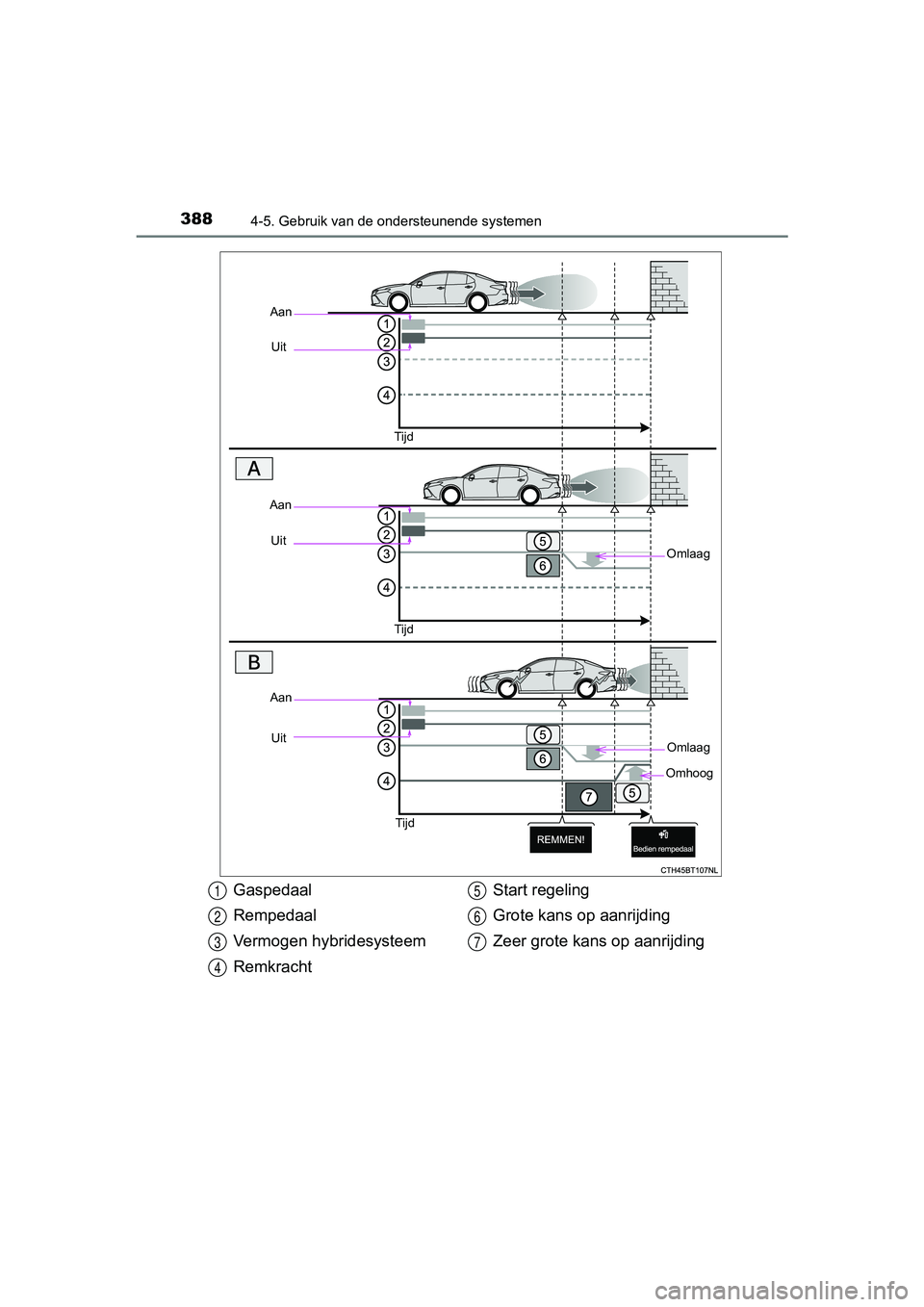

AanUit
Tijd
Omlaag
AanUit
Tijd
Aan Uit
Tijd
Omlaag
Omhoog
Gaspedaal
Rempedaal
Vermogen hybridesysteem
Remkracht Start regeling
Grote kans op aanrijding
Zeer grote kans op aanrijding1
2
3
4
5
6
7
CAMRY_HV_OM_Europe_OM33D66E
.book Page 388 Monday, January 28, 2019 8:33 AM

3894-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

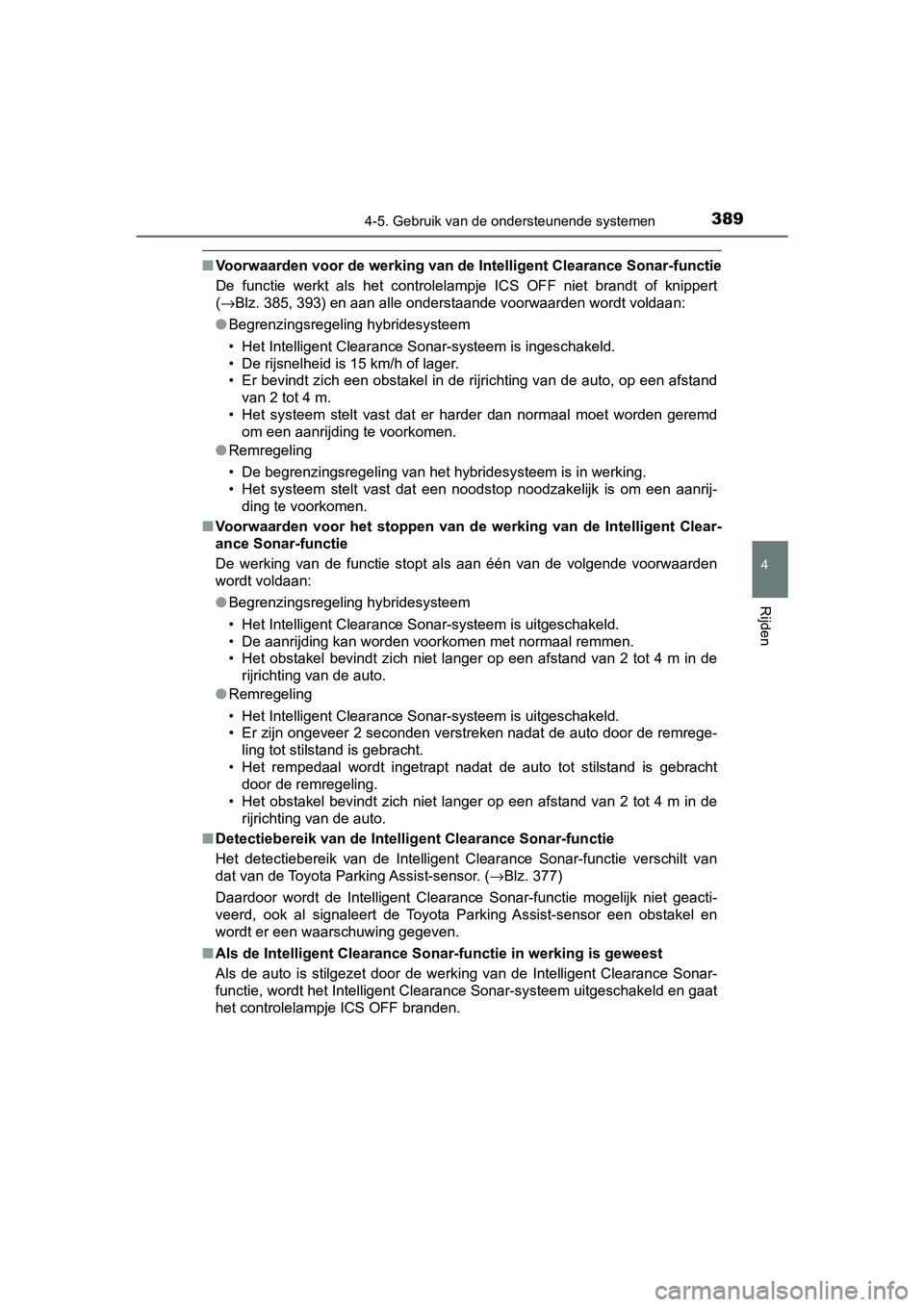

■Voorwaarden voor de werking van de Intelligent Clearance Sonar- functie
De functie werkt als het controlelampje ICS OFF niet brandt of knippert
( →Blz. 385, 393) en aan alle onderstaande voorwaarden wordt voldaa n:
● Begrenzingsregeling hybridesysteem
• Het Intelligent Clearance Sonar-systeem is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• Er bevindt zich een obstakel in de rijrichting van de auto, op een afstand
van 2 tot 4 m.
• Het systeem stelt vast dat er harder dan normaal moet worden g eremd
om een aanrijding te voorkomen.
● Remregeling
• De begrenzingsregeling van het hybridesysteem is in werking.
• Het systeem stelt vast dat een noodstop noodzakelijk is om een aanrij-
ding te voorkomen.
■ Voorwaarden voor het stoppen van de werking van de Intelligent Clear-
ance Sonar-functie
De werking van de functie stopt als aan één van de volgende voo rwaarden
wordt voldaan:
● Begrenzingsregeling hybridesysteem
• Het Intelligent Clearance Sonar-systeem is uitgeschakeld.
• De aanrijding kan worden voorkomen met normaal remmen.
• Het obstakel bevindt zich niet langer op een afstand van 2 tot 4 m in de
rijrichting van de auto.
● Remregeling
• Het Intelligent Clearance Sonar-systeem is uitgeschakeld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de r emrege-
ling tot stilstand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is g ebracht
door de remregeling.
• Het obstakel bevindt zich niet langer op een afstand van 2 tot 4 m in de
rijrichting van de auto.
■ Detectiebereik van de Intel ligent Clearance Sonar-functie
Het detectiebereik van de Intelligent Clearance Sonar-functie verschilt van
dat van de Toyota Parking Assist-sensor. (→Blz. 377)
Daardoor wordt de Intelligent Clearance Sonar-functie mogelijk niet geacti-
veerd, ook al signaleert de Toyota Parking Assist-sensor een ob stakel en
wordt er een waarschuwing gegeven.
■ Als de Intelligent Clearance Sonar-functie in werking is gewees t
Als de auto is stilgezet door de werking van de Intelligent Cle arance Sonar-
functie, wordt het Intelligent Clearance Sonar-systeem uitgesch akeld en gaat
het controlelampje ICS OFF branden.
CAMRY_HV_OM_Europe_OM33D66E .book Page 389 Monday, January 28, 2019 8:33 AM
