3904-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■

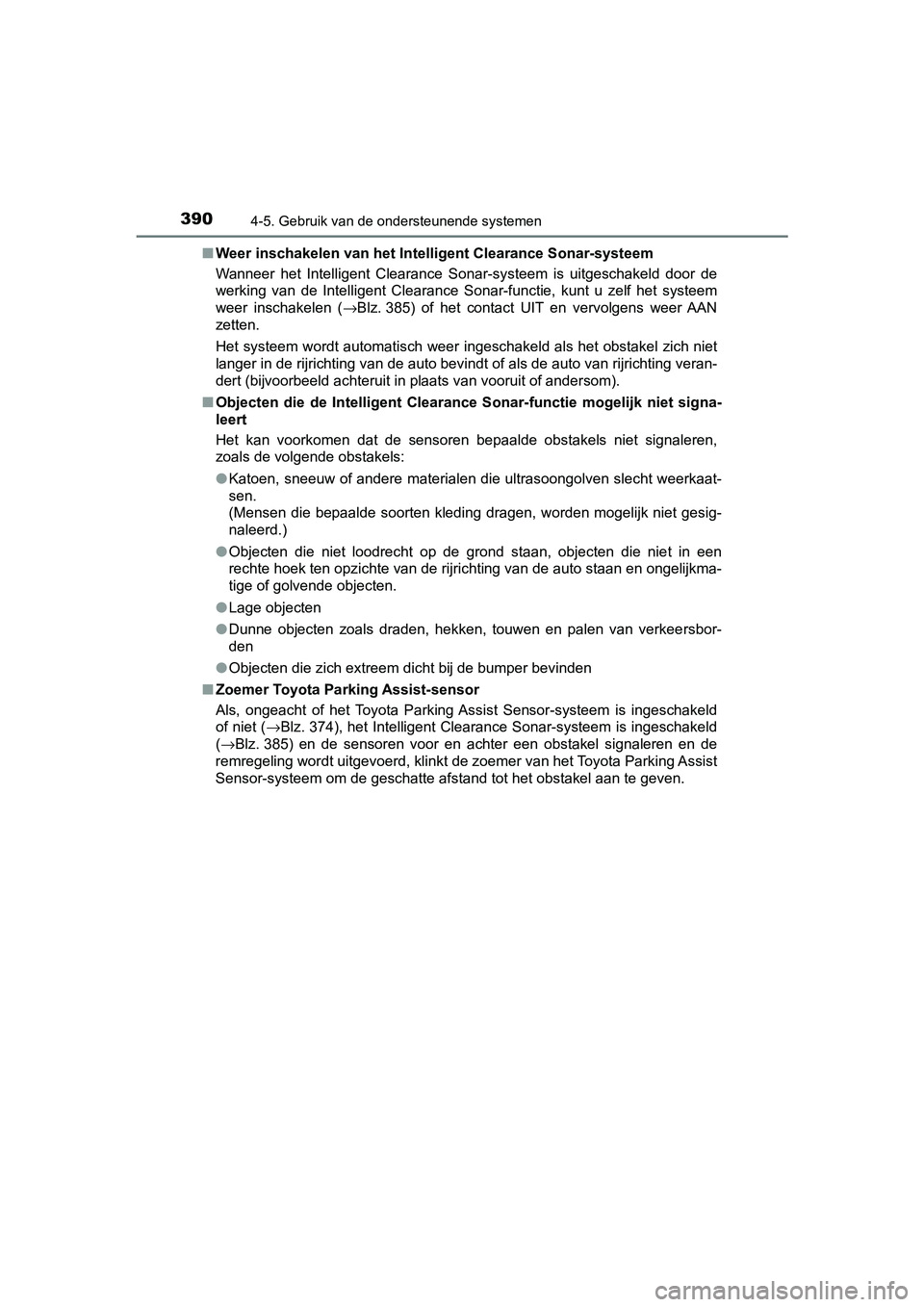

Weer inschakelen van het Intelli gent Clearance Sonar-systeem
Wanneer het Intelligent Clearance Sonar-systeem is uitgeschakel d door de
werking van de Intelligent Clearance Sonar-functie, kunt u zelf het systeem
weer inschakelen ( →Blz. 385) of het contact UIT en vervolgens weer AAN
zetten.
Het systeem wordt automatisch weer ingeschakeld als het obstake l zich niet
langer in de rijrichting van de auto bevindt of als de auto van rijrichting veran-
dert (bijvoorbeeld achteruit in plaats van vooruit of andersom) .
■ Objecten die de Intelligent Clear ance Sonar-functie mogelijk niet signa-
leert
Het kan voorkomen dat de sensoren bepaalde obstakels niet signa leren,
zoals de volgende obstakels:
● Katoen, sneeuw of andere materialen die ultrasoongolven slecht weerkaat-
sen.
(Mensen die bepaalde soorten kleding dragen, worden mogelijk ni et gesig-
naleerd.)
● Objecten die niet loodrecht op de grond staan, objecten die nie t in een
rechte hoek ten opzichte van de rijrichting van de auto staan e n ongelijkma-
tige of golvende objecten.
● Lage objecten
● Dunne objecten zoals draden, hekken, touwen en palen van verkee rsbor-
den
● Objecten die zich extreem dicht bij de bumper bevinden
■ Zoemer Toyota Park ing Assist-sensor
Als, ongeacht of het Toyota Parking Assist Sensor-systeem is in geschakeld
of niet ( →Blz. 374), het Intelligent Clearance Sonar-systeem is ingeschake ld
( →Blz. 385) en de sensoren voor en achter een obstakel signaleren en de
remregeling wordt uitgevoerd, klinkt de zoemer van het Toyota P arking Assist
Sensor-systeem om de geschatte afstand tot het obstakel aan te geven.
CAMRY_HV_OM_Europe_OM33D66E .book Page 390 Monday, January 28, 2019 8:33 AM

3914-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

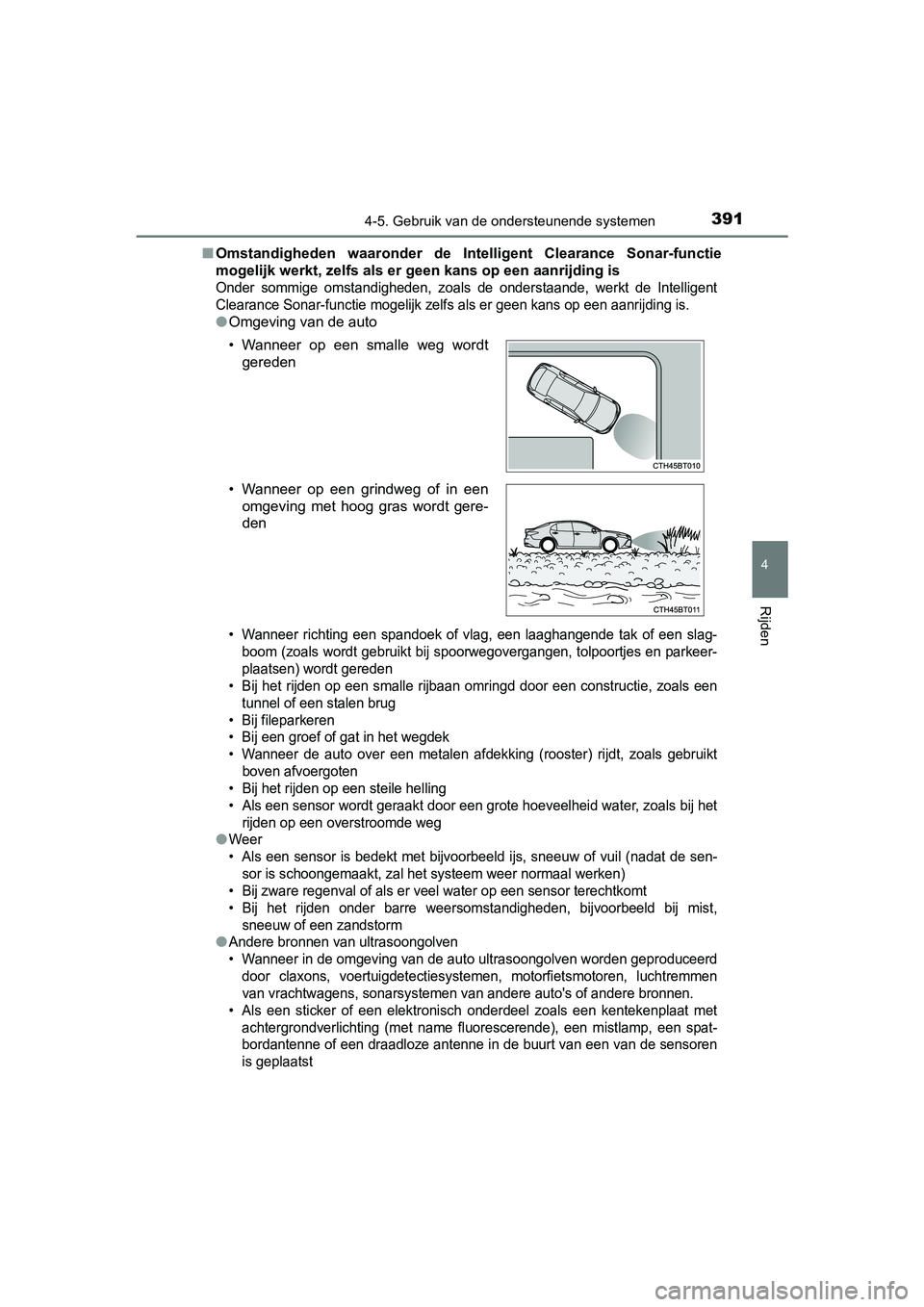

■Omstandigheden waaronder de Int elligent Clearance Sonar-functie
mogelijk werkt, zelfs als er g een kans op een aanrijding is
Onder sommige omstandigheden, zoals de onderstaande, werkt de I ntelligent
Clearance Sonar-functie mogelijk zelfs als er geen kans op een aanrijding is.
●Omgeving van de auto
• Wanneer richting een spandoek of vlag, een laaghangende tak of een slag-
boom (zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en parkeer-
plaatsen) wordt gereden
• Bij het rijden op een smalle rijbaan omringd door een constructie, zoals een tunnel of een stalen brug
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zo als gebruikt
boven afvoergoten
• Bij het rijden op een steile helling
• Als een sensor wordt geraakt door een grote hoeveelheid water, zoals bij het
rijden op een overstroomde weg
●Weer
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de sen-
sor is schoongemaak t, zal het systeem weer normaal werken)
• Bij zware regenval of als er veel water op een sensor terechtk omt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld b ij mist,
sneeuw of een zandstorm
●Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultrasoongolven worden gepr oduceerd
door claxons, voertuig detectiesystemen, moto rfietsmotoren, luchtremmen
van vrachtwagens, son arsystemen van andere auto's of andere bronnen.
• Als een sticker of een elektronisch onderdeel zoals een kentek enplaat met
achtergrondverlichting (met name fluorescerende), een mistlamp, een spat-
bordantenne of een draadloze antenne in de buurt van een van de sensoren
is geplaatst
• Wanneer op een smalle weg wordt gereden
• Wanneer op een grindweg of in een omgeving met hoog gras wordt gere-
den
CAMRY_HV_OM_Europe_OM33D66E .book Page 391 Monday, January 28, 2019 8:33 AM

3924-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE●

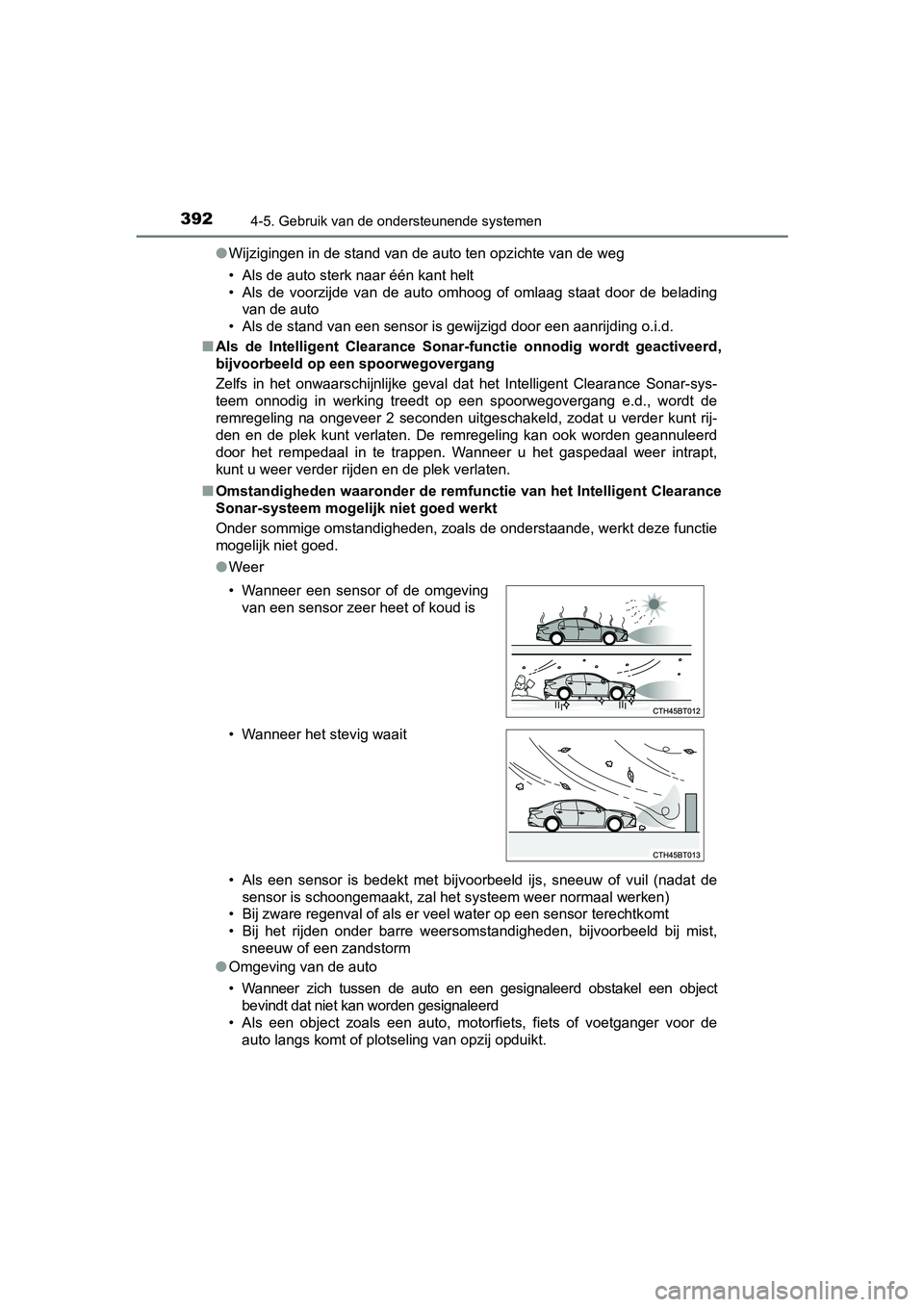

Wijzigingen in de stand van de auto ten opzichte van de weg
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de be lading
van de auto
• Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
■ Als de Intelligent Clearance So nar-functie onnodig wordt geactiveerd,
bijvoorbeeld op een spoorwegovergang
Zelfs in het onwaarschijnlijke geval dat het Intelligent Cleara nce Sonar-sys-
teem onnodig in werking treedt op een spoorwegovergang e.d., wo rdt de
remregeling na ongeveer 2 seconden uitgeschakeld, zodat u verde r kunt rij-
den en de plek kunt verlaten. De remregeling kan ook worden gea nnuleerd
door het rempedaal in te trappen. Wanneer u het gaspedaal weer intrapt,
kunt u weer verder rijden en de plek verlaten.
■ Omstandigheden waaronder de remfu nctie van het Intelligent Clearance
Sonar-systeem mogelijk niet goed werkt
Onder sommige omstandigheden, zoals de onderstaande, werkt deze functie
mogelijk niet goed.
● Weer
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de
sensor is schoongemaakt, zal het systeem weer normaal werken)
• Bij zware regenval of als er veel water op een sensor terechtk omt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld b ij mist,
sneeuw of een zandstorm
● Omgeving van de auto
• Wanneer zich tussen de auto en een gesignaleerd obstakel een object
bevindt dat niet kan worden gesignaleerd
• Als een object zoals een auto, motorfiets, fiets of voetganger voor de
auto langs komt of plotseling van opzij opduikt.
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Wanneer het stevig waait
CAMRY_HV_OM_Europe_OM33D66E .book Page 392 Monday, January 28, 2019 8:33 AM

3934-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

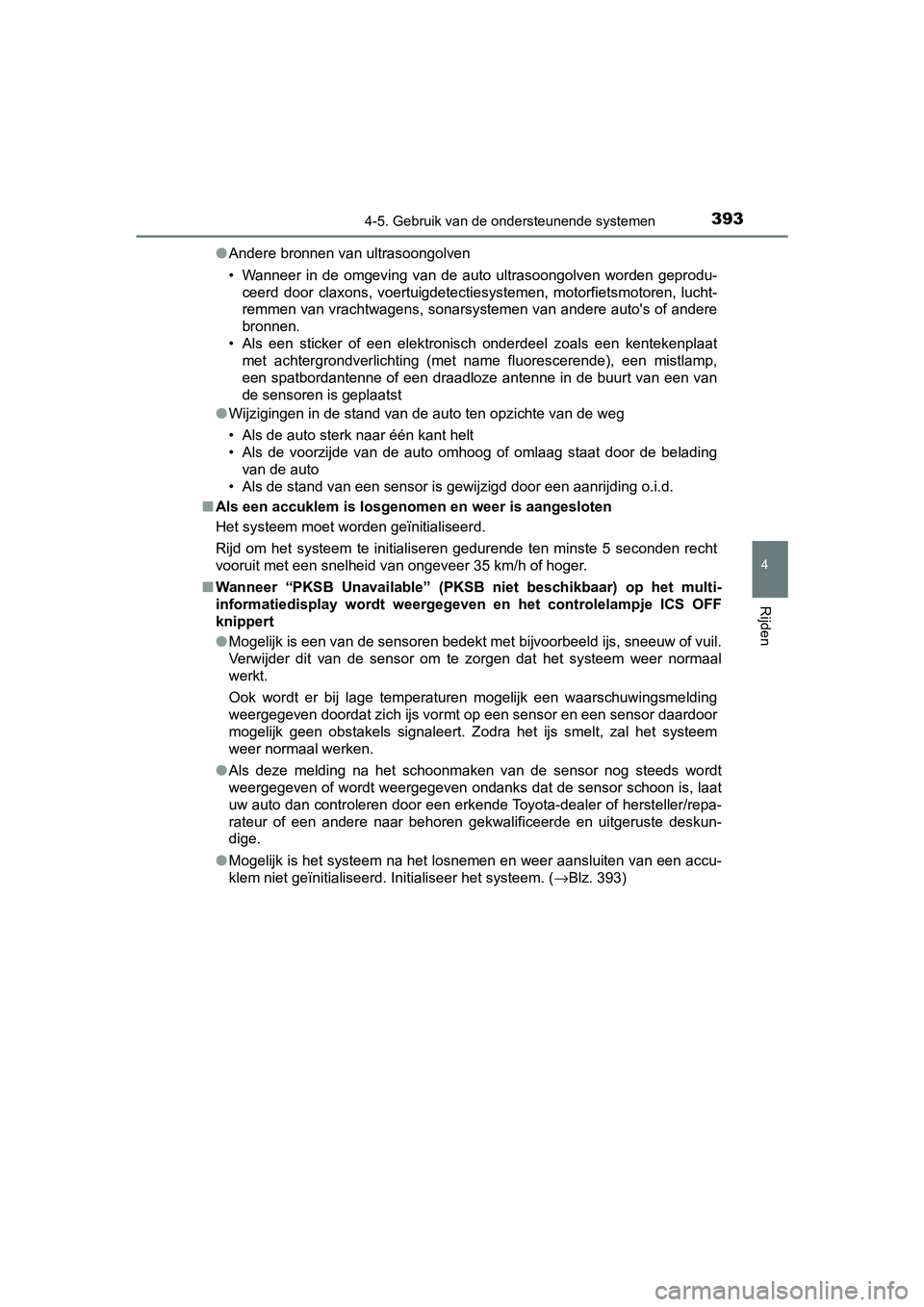

●Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultrasoongolven worden geprodu-
ceerd door claxons, voertuigdetectiesystemen, motorfietsmotoren , lucht-
remmen van vrachtwagens, sonarsystemen van andere auto's of and ere
bronnen.
• Als een sticker of een elektronisch onderdeel zoals een kentekenplaat met achtergrondverlichting (met name fluorescerende), een mistl amp,
een spatbordantenne of een draadloze antenne in de buurt van een van
de sensoren is geplaatst
● Wijzigingen in de stand van de auto ten opzichte van de weg
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de be lading
van de auto
• Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
■ Als een accuklem is losgenomen en weer is aangesloten
Het systeem moet worden geïnitialiseerd.
Rijd om het systeem te initialiseren gedurende ten minste 5 sec onden recht
vooruit met een snelheid van ongeveer 35 km/h of hoger.
■ Wanneer “PKSB Unavailable” (PKSB niet beschikbaar) op het multi-
informatiedisplay wordt weergeg even en het controlelampje ICS O FF
knippert
● Mogelijk is een van de sensoren bedekt met bijvoorbeeld ijs, sn eeuw of vuil.
Verwijder dit van de sensor om te zorgen dat het systeem weer n ormaal
werkt.
Ook wordt er bij lage temperaturen mogelijk een waarschuwingsme lding
weergegeven doordat zich ijs vormt op een sensor en een sensor daardoor
mogelijk geen obstakels signaleert. Zodra het ijs smelt, zal he t systeem
weer normaal werken.
● Als deze melding na het schoonmaken van de sensor nog steeds wo rdt
weergegeven of wordt weergegeven ondanks dat de sensor schoon i s, laat
uw auto dan controleren door een erkende Toyota-dealer of herst eller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
● Mogelijk is het systeem na het losnemen en weer aansluiten van een accu-
klem niet geïnitialiseerd. Initialiseer het systeem. ( →Blz. 393)
CAMRY_HV_OM_Europe_OM33D66E.book Page 393 Monday, January 28, 2019 8:33 AM

3944-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

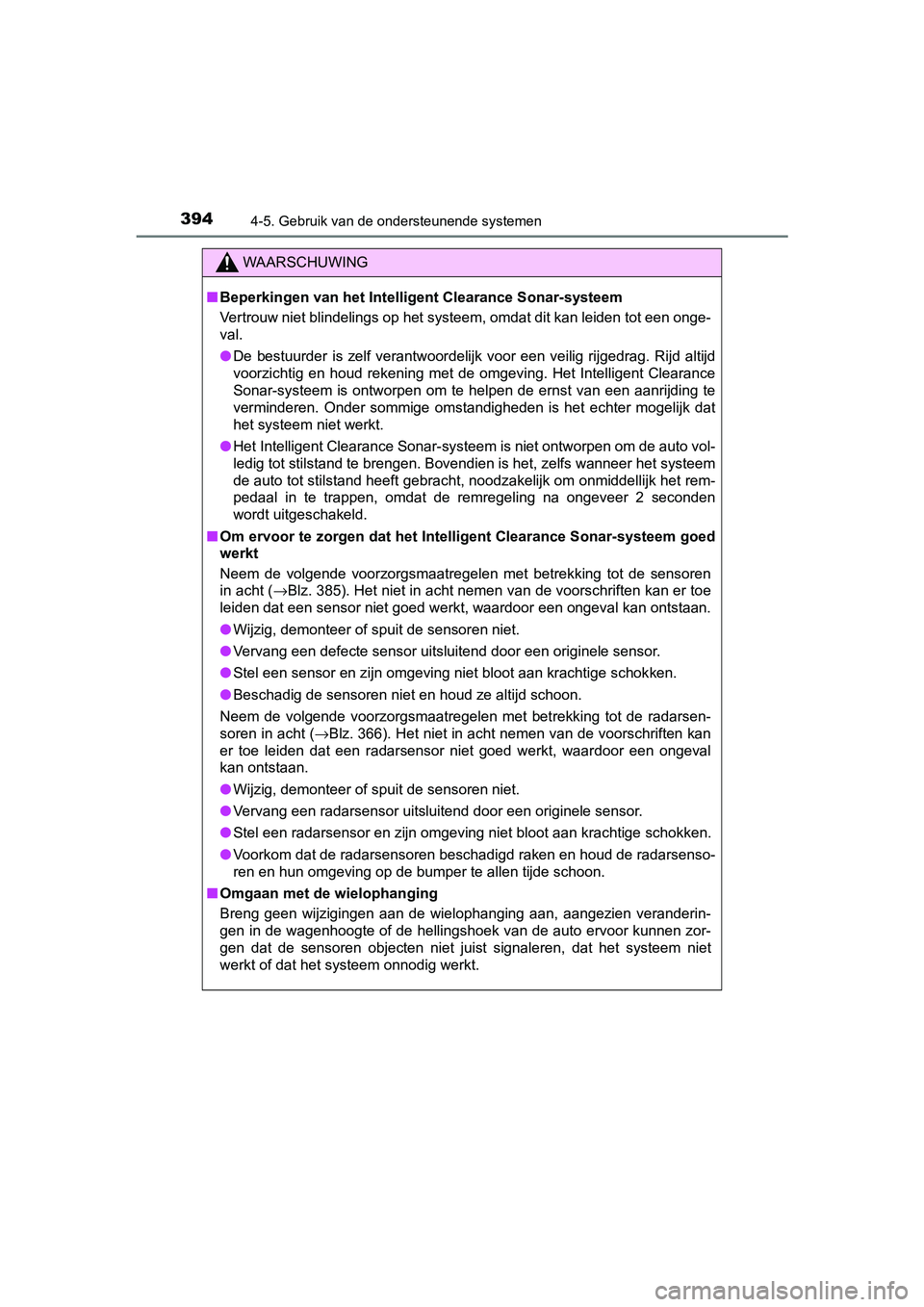

WAARSCHUWING
■Beperkingen van het Intelligent Clearance Sonar-systeem
Vertrouw niet blindelings op het systeem, omdat dit kan leiden tot een onge-
val.
● De bestuurder is zelf verantwoordelijk voor een veilig rijgedra g. Rijd altijd
voorzichtig en houd rekening met de omgeving. Het Intelligent Clearance
Sonar-systeem is ontworpen om te helpen de ernst van een aanrijding te
verminderen. Onder sommige omstandigheden is het echter mogelijk dat
het systeem niet werkt.
● Het Intelligent Clearance Sonar-systeem is niet ontworpen om de auto vol-
ledig tot stilstand te brengen. Bovendien is het, zelfs wanneer het systeem
de auto tot stilstand heeft gebracht, noodzakelijk om onmiddell ijk het rem-
pedaal in te trappen, omdat de remregeling na ongeveer 2 second en
wordt uitgeschakeld.
■ Om ervoor te zorgen dat het Intelligent Clearance Sonar-systeem goed
werkt
Neem de volgende voorzorgsmaatregelen met betrekking tot de sen soren
in acht ( →Blz. 385). Het niet in acht nemen van de voorschriften kan er to e
leiden dat een sensor niet goed werkt, waardoor een ongeval kan ontstaan.
● Wijzig, demonteer of spuit de sensoren niet.
● Vervang een defecte sensor uitsluitend door een originele senso r.
● Stel een sensor en zijn omgeving niet bloot aan krachtige schok ken.
● Beschadig de sensoren niet en houd ze altijd schoon.
Neem de volgende voorzorgsmaatregelen met betrekking tot de rad arsen-
soren in acht ( →Blz. 366). Het niet in acht nemen van de voorschriften kan
er toe leiden dat een radarsensor niet goed werkt, waardoor een ongeval
kan ontstaan.
● Wijzig, demonteer of spuit de sensoren niet.
● Vervang een radarsensor uitsluitend door een originele sensor.
● Stel een radarsensor en zijn omgeving niet bloot aan krachtige schokken.
● Voorkom dat de radarsensoren beschadigd raken en houd de radarsenso-
ren en hun omgeving op de bumper te allen tijde schoon.
■ Omgaan met de wielophanging
Breng geen wijzigingen aan de wielophanging aan, aangezien vera nderin-
gen in de wagenhoogte of de hellingshoek van de auto ervoor kun nen zor-
gen dat de sensoren objecten niet juist signaleren, dat het sys teem niet
werkt of dat het systeem onnodig werkt.
CAMRY_HV_OM_Europe_OM33D66E .book Page 394 Monday, January 28, 2019 8:33 AM

3954-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

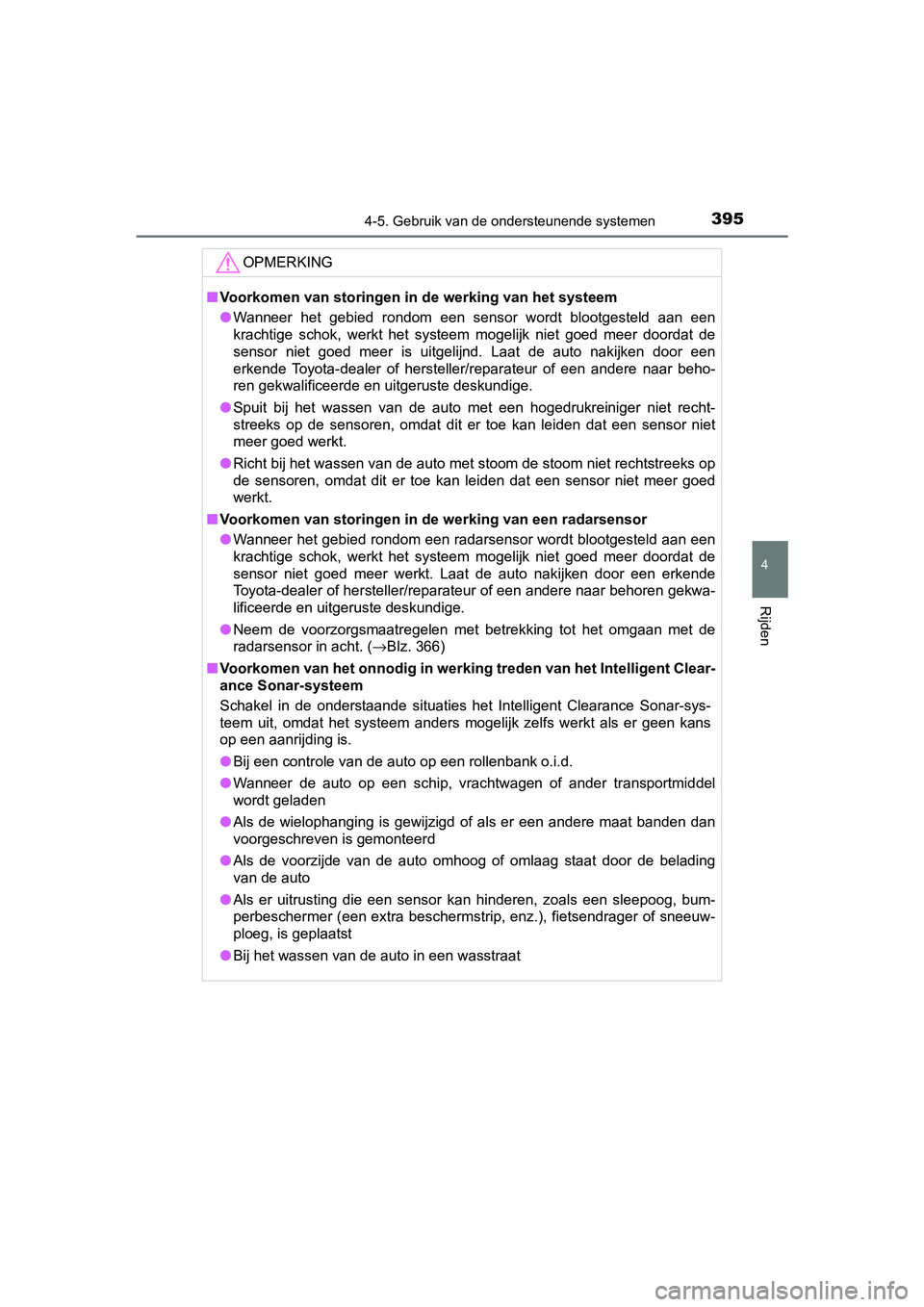

OPMERKING
■Voorkomen van storingen in de werking van het systeem
● Wanneer het gebied rondom een sensor wordt blootgesteld aan een
krachtige schok, werkt het systeem mogelijk niet goed meer door dat de
sensor niet goed meer is uitgelijnd. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige.
● Spuit bij het wassen van de auto met een hogedrukreiniger niet recht-
streeks op de sensoren, omdat dit er toe kan leiden dat een sen sor niet
meer goed werkt.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op
de sensoren, omdat dit er toe kan leiden dat een sensor niet me er goed
werkt.
■ Voorkomen van storingen in de werking van een radarsensor
● Wanneer het gebied rondom een radarsensor wordt blootgesteld aa n een
krachtige schok, werkt het systeem mogelijk niet goed meer door dat de
sensor niet goed meer werkt. Laat de auto nakijken door een erk ende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwa-
lificeerde en uitgeruste deskundige.
● Neem de voorzorgsmaatregelen met betrekking tot het omgaan met de
radarsensor in acht. ( →Blz. 366)
■ Voorkomen van het onnodig in werking treden van het Intelligent Clear-
ance Sonar-systeem
Schakel in de onderstaande situaties het Intelligent Clearance Sonar-sys-
teem uit, omdat het systeem anders mogelijk zelfs werkt als er geen kans
op een aanrijding is.
● Bij een controle van de auto op een rollenbank o.i.d.
● Wanneer de auto op een schip, vrachtwagen of ander transportmid del
wordt geladen
● Als de wielophanging is gewijzigd of als er een andere maat ban den dan
voorgeschreven is gemonteerd
● Als de voorzijde van de auto omhoog of omlaag staat door de bel ading
van de auto
● Als er uitrusting die een sensor kan hinderen, zoals een sleepoog, bum-
perbeschermer (een extra besche rmstrip, enz.), fietsendrager of sneeuw-
ploeg, is geplaatst
● Bij het wassen van de auto in een wasstraat
CAMRY_HV_OM_Europe_OM33D66E .book Page 395 Monday, January 28, 2019 8:33 AM

3964-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

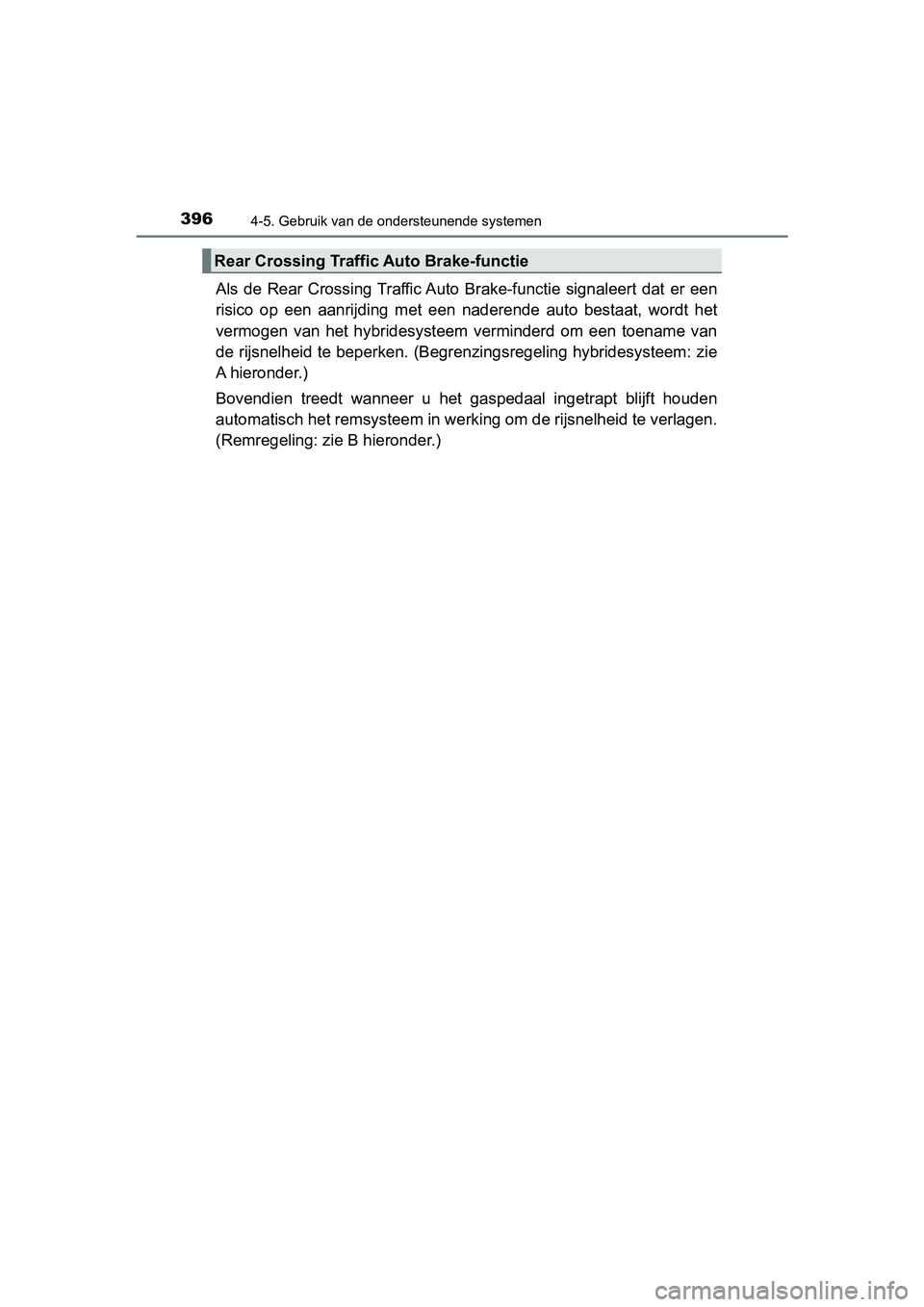

Als de Rear Crossing Traffic Auto Brake-functie signaleert dat er een
risico op een aanrijding met een naderende auto bestaat, wordt het
vermogen van het hybridesysteem verminderd om een toename van
de rijsnelheid te beperken. (B egrenzingsregeling hybridesysteem : zie
A hieronder.)
Bovendien treedt wanneer u het gaspedaal ingetrapt blijft houden
automatisch het remsysteem in we rking om de rijsnelheid te verlagen.
(Remregeling: zie B hieronder.)

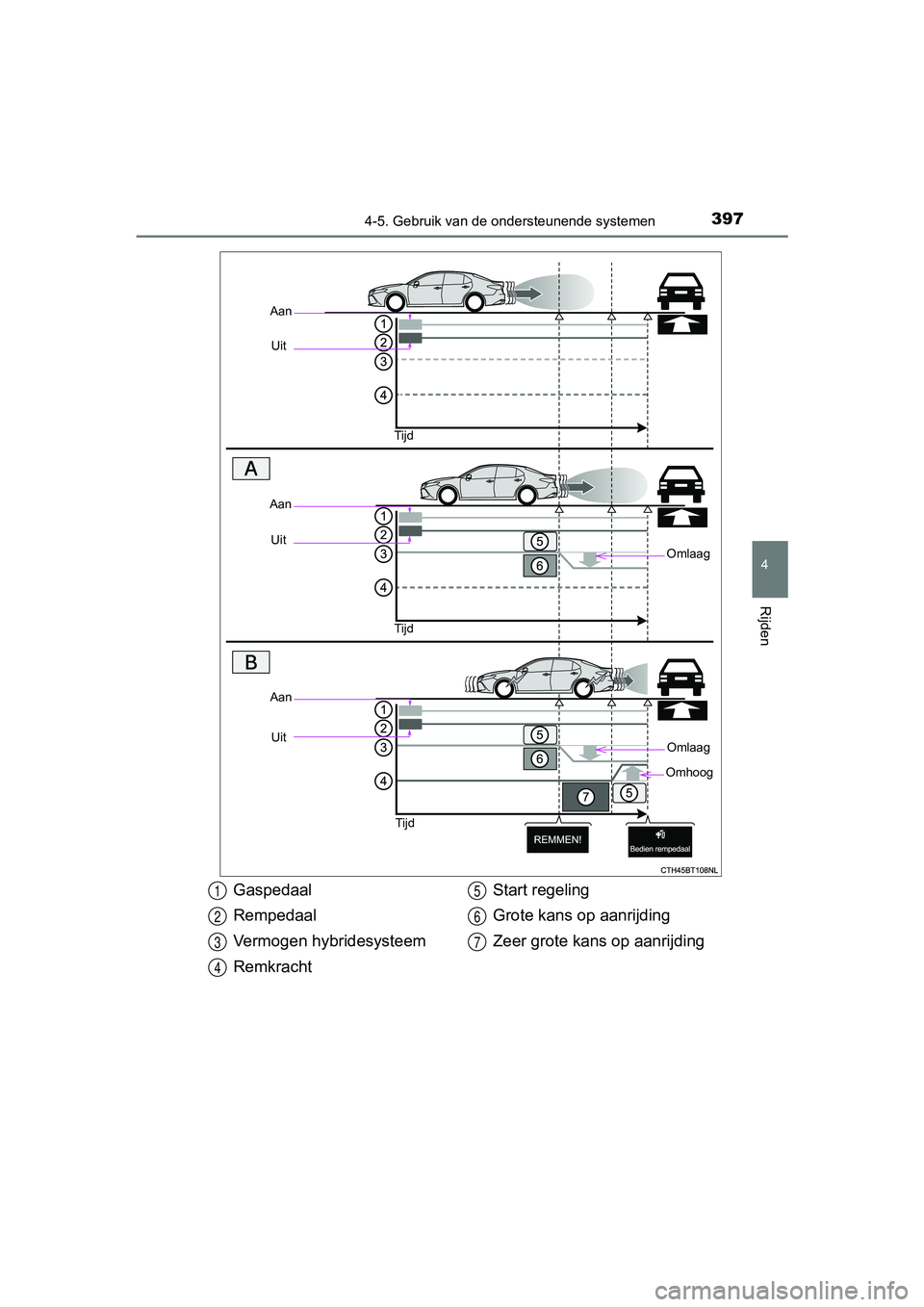

Rear Crossing Traffic Auto Brake-functie
CAMRY_HV_OM_Europe_OM33D66E .book Page 396 Monday, January 28, 2019 8:33 AM

3974-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
AanUit
Tijd
Omlaag
AanUit
Tijd
Aan Uit
Tijd
Omlaag
Omhoog
Gaspedaal
Rempedaal
Vermogen hybridesysteem
Remkracht Start regeling
Grote kans op aanrijding
Zeer grote kans op aanrijding1
2
3
4
5
6
7
CAMRY_HV_OM_Europe_OM33D66E
.book Page 397 Monday, January 28, 2019 8:33 AM

3984-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

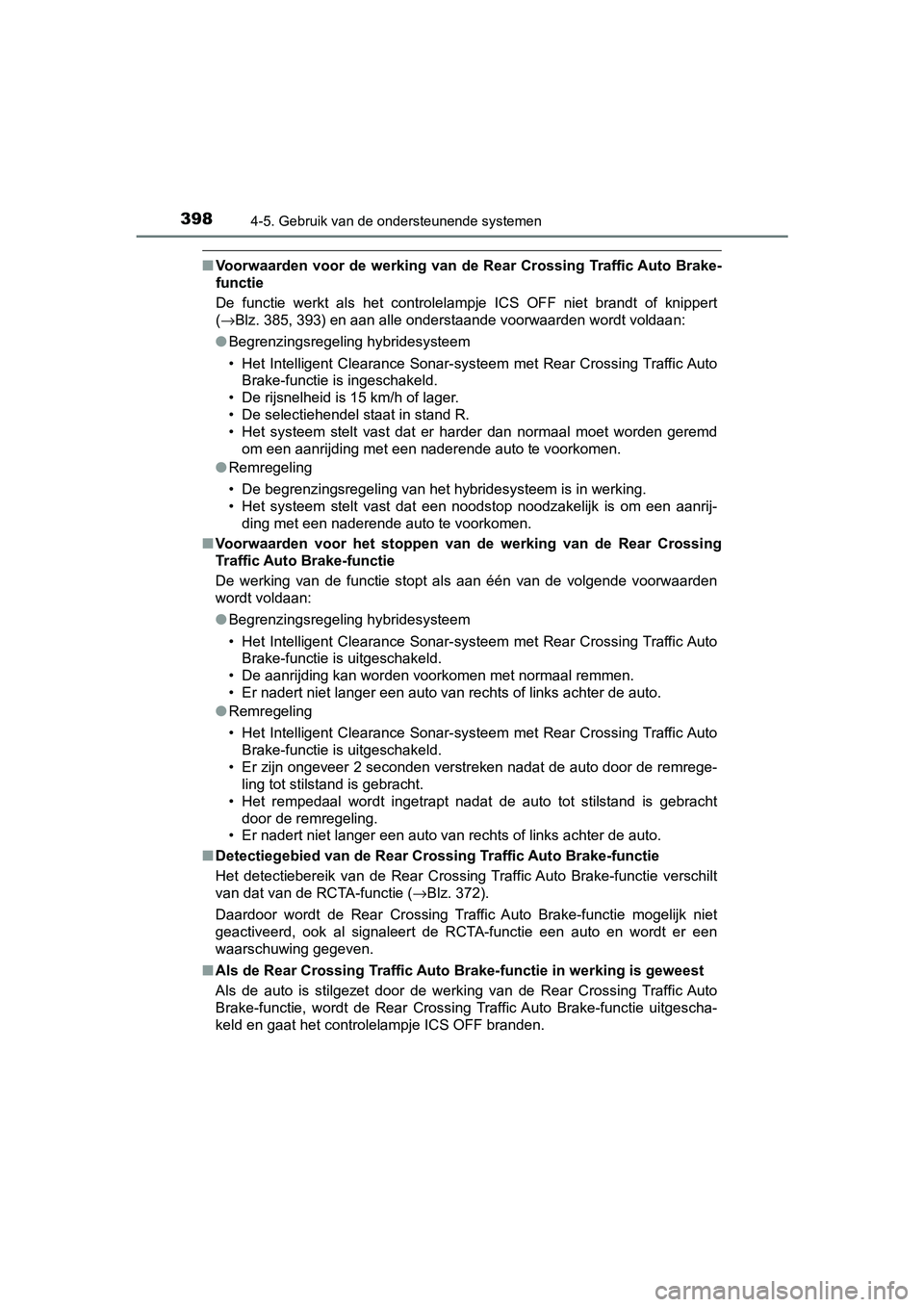

■Voorwaarden voor de werking van d e Rear Crossing Traffic Auto Brake-
functie
De functie werkt als het controlelampje ICS OFF niet brandt of knippert
( →Blz. 385, 393) en aan alle onderstaande voorwaarden wordt voldaa n:
● Begrenzingsregeling hybridesysteem
• Het Intelligent Clearance Sonar-systeem met Rear Crossing Traf fic Auto
Brake-functie is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• De selectiehendel staat in stand R.
• Het systeem stelt vast dat er harder dan normaal moet worden g eremd
om een aanrijding met een naderende auto te voorkomen.
● Remregeling
• De begrenzingsregeling van het hybridesysteem is in werking.
• Het systeem stelt vast dat een noodstop noodzakelijk is om een aanrij-
ding met een naderende auto te voorkomen.
■ Voorwaarden voor het stoppen van de werking van de Rear Crossin g
Traffic Auto Brake-functie
De werking van de functie stopt als aan één van de volgende voo rwaarden
wordt voldaan:
● Begrenzingsregeling hybridesysteem
• Het Intelligent Clearance Sonar-systeem met Rear Crossing Traf fic Auto
Brake-functie is uitgeschakeld.
• De aanrijding kan worden voorkomen met normaal remmen.
• Er nadert niet langer een auto van rechts of links achter de a uto.
● Remregeling
• Het Intelligent Clearance Sonar-systeem met Rear Crossing Traf fic Auto
Brake-functie is uitgeschakeld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de r emrege-
ling tot stilstand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is g ebracht
door de remregeling.
• Er nadert niet langer een auto van rechts of links achter de a uto.
■ Detectiegebied van de Rear Cross ing Traffic Auto Brake-functie
Het detectiebereik van de Rear Crossing Traffic Auto Brake-functie verschilt
van dat van de RCTA-functie ( →Blz. 372).
Daardoor wordt de Rear Crossing Traffic Auto Brake-functie moge lijk niet
geactiveerd, ook al signaleert de RCTA-functie een auto en word t er een
waarschuwing gegeven.
■ Als de Rear Crossing Traffic Aut o Brake-functie in werking is geweest
Als de auto is stilgezet door de werking van de Rear Crossing T raffic Auto
Brake-functie, wordt de Rear Crossing Traffic Auto Brake-functi e uitgescha-
keld en gaat het controlelampje ICS OFF branden.
CAMRY_HV_OM_Europe_OM33D66E .book Page 398 Monday, January 28, 2019 8:33 AM

3994-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

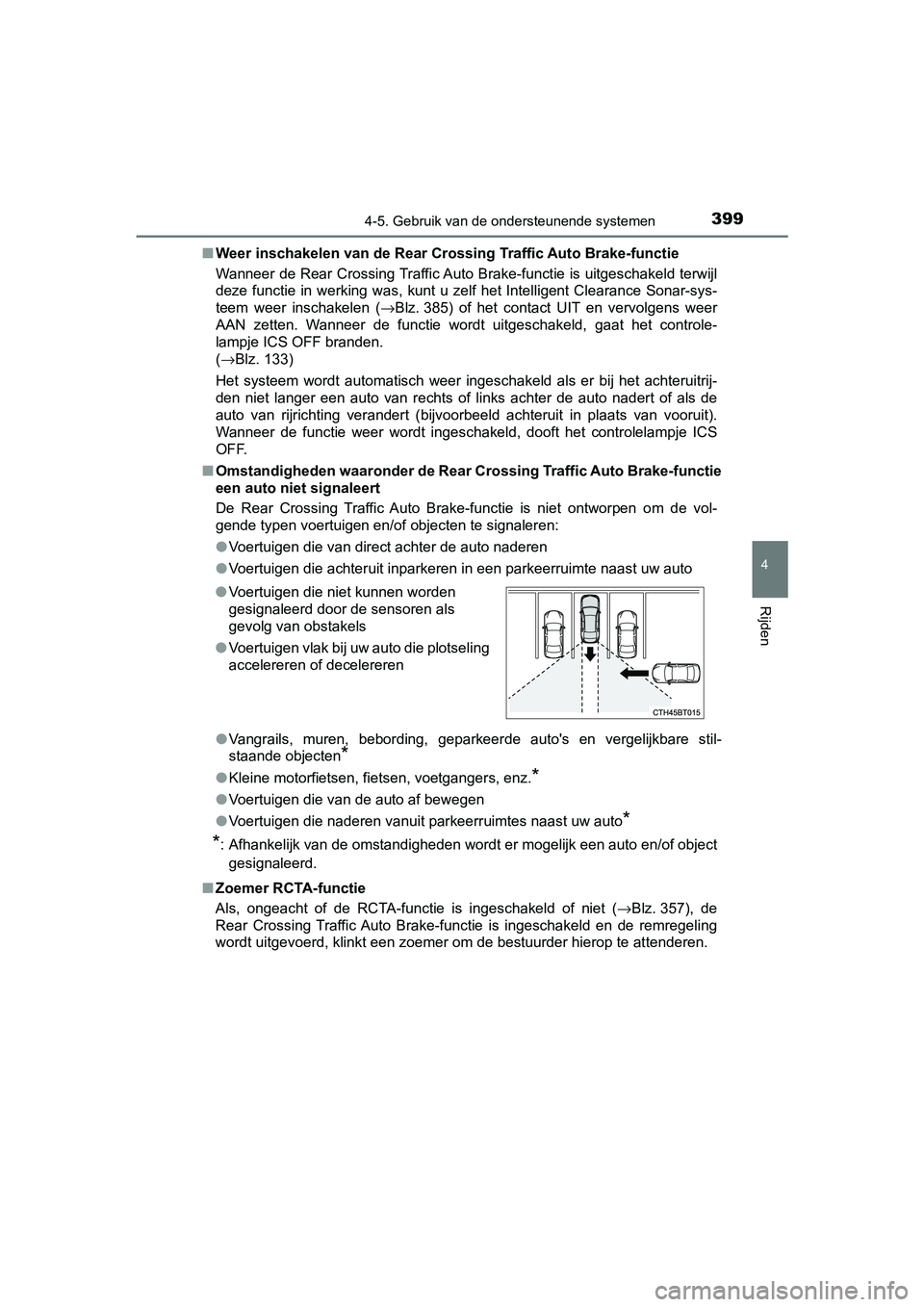

■Weer inschakelen van de Rear Cro ssing Traffic Auto Brake-functie
Wanneer de Rear Crossing Traffic Auto Brake-functie is uitgesch akeld terwijl
deze functie in werking was, kunt u zelf het Intelligent Cleara nce Sonar-sys-
teem weer inschakelen ( →Blz. 385) of het contact UIT en vervolgens weer
AAN zetten. Wanneer de functie wordt uitgeschakeld, gaat het co ntrole-
lampje ICS OFF branden.
( →Blz. 133)
Het systeem wordt automatisch weer ingeschakeld als er bij het achteruitrij-
den niet langer een auto van rechts of links achter de auto nad ert of als de
auto van rijrichting verandert (bijvoorbeeld achteruit in plaats van vooruit).
Wanneer de functie weer wordt ingeschakeld, dooft het controlel ampje ICS
OFF.
■ Omstandigheden waaronder de Rea r Crossing Traffic Auto Brake-functie
een auto niet signaleert
De Rear Crossing Traffic Auto Brake-functie is niet ontworpen o m de vol-
gende typen voertuigen en/of objecten te signaleren:
● Voertuigen die van direct achter de auto naderen
● Voertuigen die achteruit inparke ren in een parkeerruimte naast uw auto
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbar e stil-
staande objecten
*
● Kleine motorfietsen, fietsen, voetgangers, enz.*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object
gesignaleerd.
■ Zoemer RCTA-functie
Als, ongeacht of de RCTA-functie is ingeschakeld of niet ( →Blz. 357), de
Rear Crossing Traffic Auto Brake-functie is ingeschakeld en de remregeling
wordt uitgevoerd, klinkt een zoemer om de bestuurder hierop te attenderen.
●
Voertuigen die niet kunnen worden
gesignaleerd door de sensoren als
gevolg van obstakels
● Voertuigen vlak bij uw auto die plotseling
accelereren of decelereren
CAMRY_HV_OM_Europe_OM33D66E .book Page 399 Monday, January 28, 2019 8:33 AM
