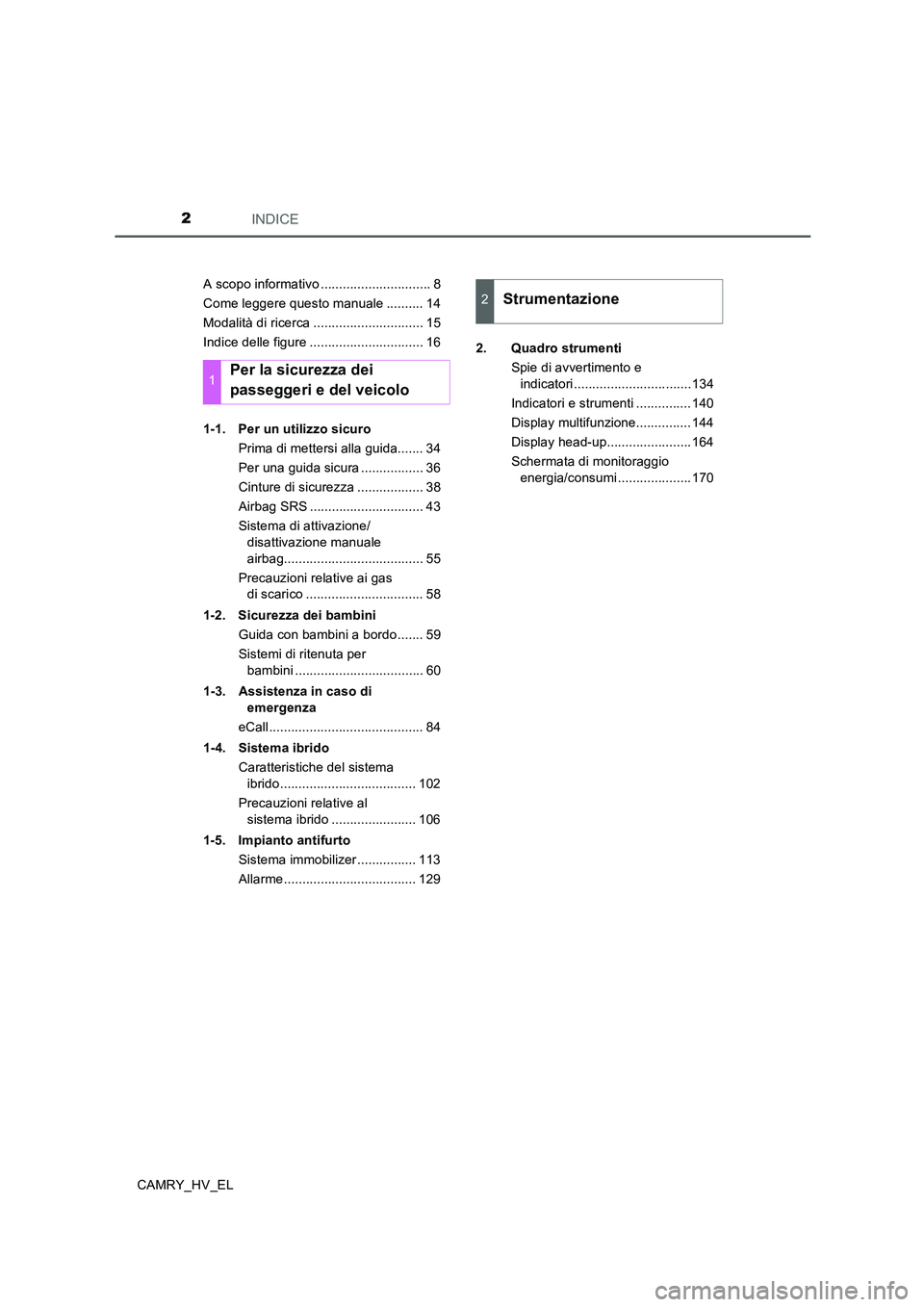

INDICE2
CAMRY_HV_ELA scopo informativo .............................. 8
Come leggere questo manuale .......... 14
Modalità di ricerca .............................. 15
Indice delle figure ............................... 16
1-1. Per un utilizzo sicuro
Prima di mettersi alla guida....... 34
Per una guida sicura ................. 36
Cinture di sicurezza .................. 38
Airbag SRS ............................... 43
Sistema di attivazione/
disattivazione manuale
airbag...................................... 55
Precauzioni relative ai gas
di scarico ................................ 58
1-2. Sicurezza dei bambini
Guida con bambini a bordo....... 59
Sistemi di ritenuta per
bambini ................................... 60
1-3. Assistenza in caso di
emergenza
eCall.......................................... 84
1-4. Sistema ibrido
Caratteristiche del sistema
ibrido ..................................... 102
Precauzioni relative al
sistema ibrido ....................... 106
1-5. Impianto antifurto
Sistema immobilizer ................ 113
Allarme .................................... 1292. Quadro strumenti
Spie di avvertimento e
indicatori ................................134
Indicatori e strumenti ............... 140
Display multifunzione............... 144
Display head-up.......................164
Schermata di monitoraggio
energia/consumi ....................170
1Per la sicurezza dei
passeggeri e del veicolo
2Strumentazione

18Indice delle figure
CAMRY_HV_EL

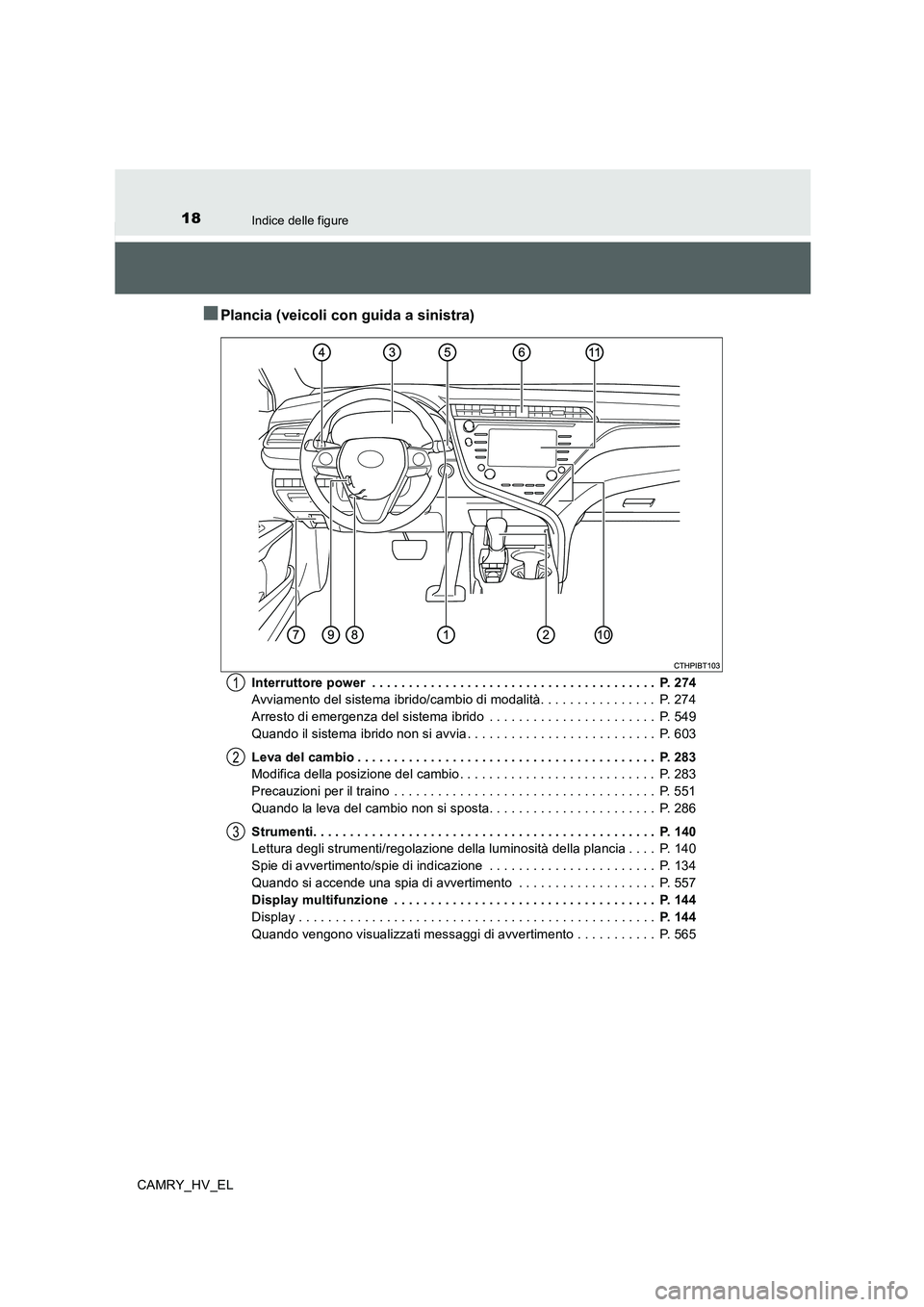

■Plancia (veicoli con guida a sinistra)
Interruttore power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 274
Avviamento del sistema ibrido/cambio di modalità. . . . . . . . . . . . . . . . P. 274
Arresto di emergenza del sistema ibrido . . . . . . . . . . . . . . . . . . . . . . . P. 549
Quando il sistema ibrido non si avvia . . . . . . . . . . . . . . . . . . . . . . . . . . P. 603
Leva del cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 283
Modifica della posizione del cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 283
Precauzioni per il traino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 551
Quando la leva del cambio non si sposta. . . . . . . . . . . . . . . . . . . . . . . P. 286
Strumenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 140
Lettura degli strumenti/regolazione della luminosità della plancia . . . . P. 140
Spie di avvertimento/spie di indicazione . . . . . . . . . . . . . . . . . . . . . . . P. 134
Quando si accende una spia di avvertimento . . . . . . . . . . . . . . . . . . . P. 557
Display multifunzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 144
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 144
Quando vengono visualizzati messaggi di avvertimento . . . . . . . . . . . P. 5651
2
3

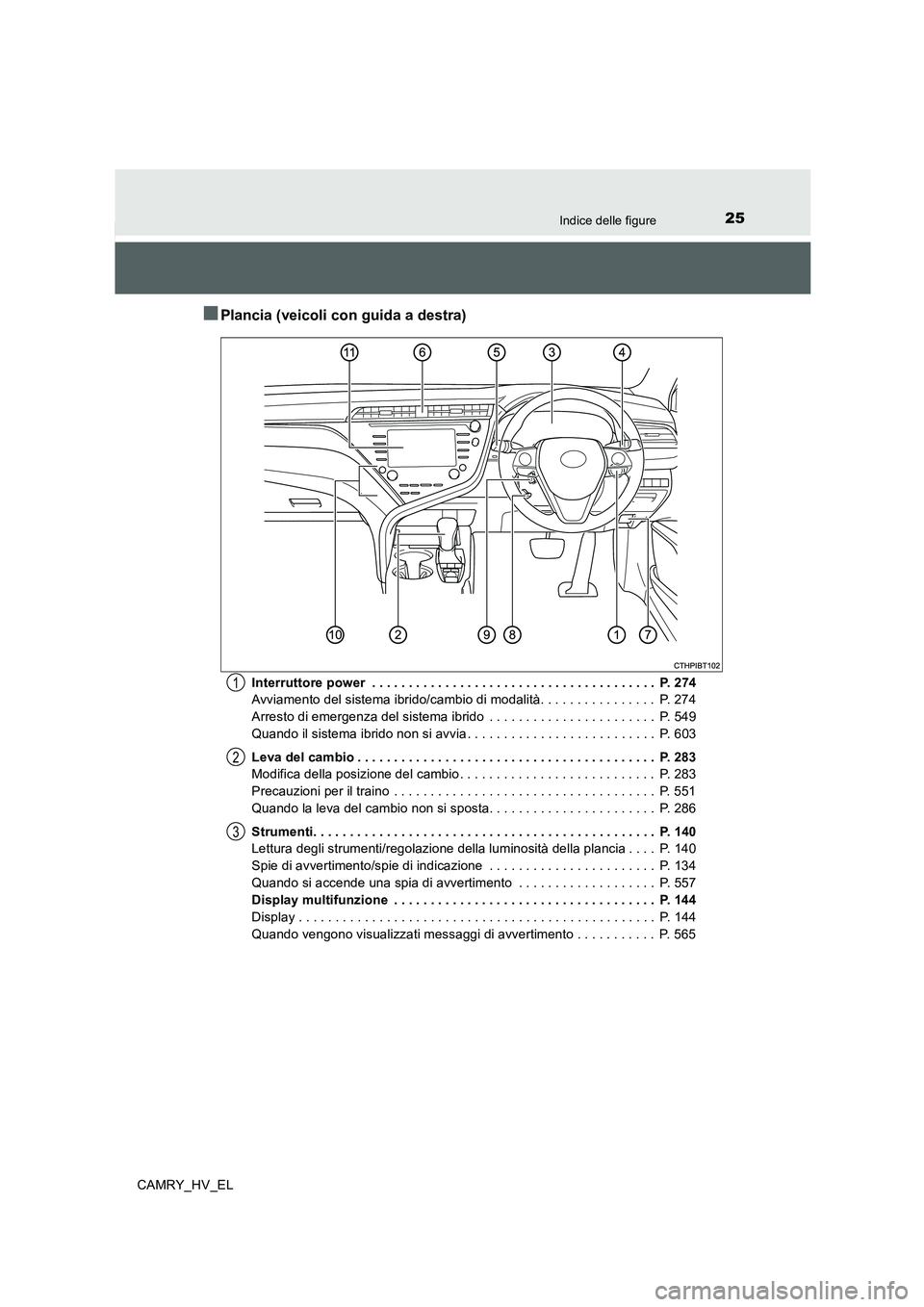

25Indice delle figure
CAMRY_HV_EL
■Plancia (veicoli con guida a destra)
Interruttore power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 274
Avviamento del sistema ibrido/cambio di modalità. . . . . . . . . . . . . . . . P. 274
Arresto di emergenza del sistema ibrido . . . . . . . . . . . . . . . . . . . . . . . P. 549
Quando il sistema ibrido non si avvia . . . . . . . . . . . . . . . . . . . . . . . . . . P. 603
Leva del cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 283
Modifica della posizione del cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 283
Precauzioni per il traino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 551
Quando la leva del cambio non si sposta. . . . . . . . . . . . . . . . . . . . . . . P. 286
Strumenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 140
Lettura degli strumenti/regolazione della luminosità della plancia . . . . P. 140
Spie di avvertimento/spie di indicazione . . . . . . . . . . . . . . . . . . . . . . . P. 134
Quando si accende una spia di avvertimento . . . . . . . . . . . . . . . . . . . P. 557
Display multifunzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 144
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 144
Quando vengono visualizzati messaggi di avvertimento . . . . . . . . . . . P. 5651
2
3

1071-4. Sistema ibrido
1
Per la sicurezza dei passeggeri e del veicolo
CAMRY_HV_EL

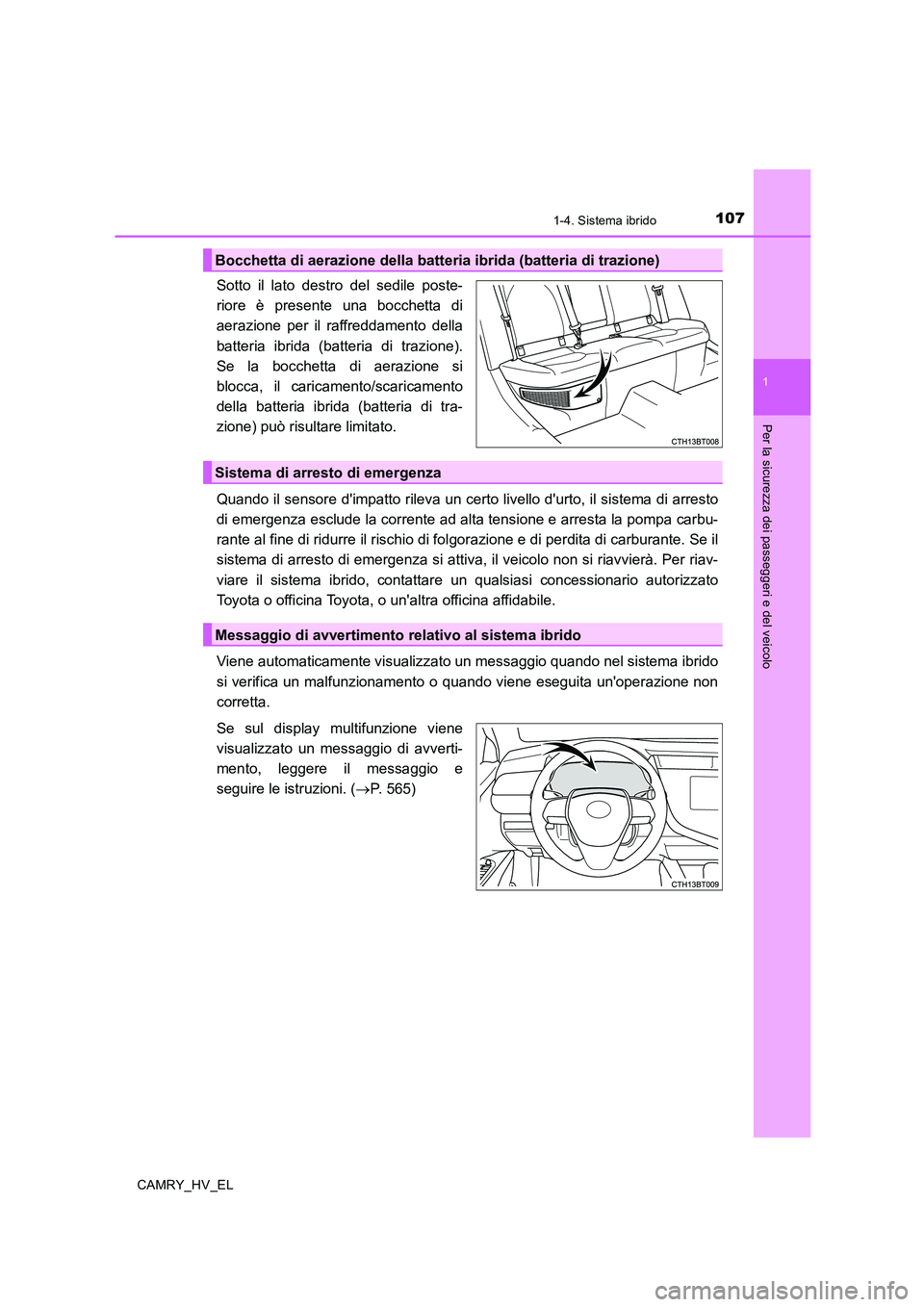

Sotto il lato destro del sedile poste-
riore è presente una bocchetta di
aerazione per il raffreddamento della
batteria ibrida (batteria di trazione).
Se la bocchetta di aerazione si
blocca, il caricamento/scaricamento
della batteria ibrida (batteria di tra-
zione) può risultare limitato.
Quando il sensore d'impatto rileva un certo livello d'urto, il sistema di arresto
di emergenza esclude la corrente ad alta tensione e arresta la pompa carbu-
rante al fine di ridurre il rischio di folgorazione e di perdita di carburante. Se il
sistema di arresto di emergenza si attiva, il veicolo non si riavvierà. Per riav-
viare il sistema ibrido, contattare un qualsiasi concessionario autorizzato
Toyota o officina Toyota, o un'altra officina affidabile.
Viene automaticamente visualizzato un messaggio quando nel sistema ibrido
si verifica un malfunzionamento o quando viene eseguita un'operazione non
corretta.
Se sul display multifunzione viene
visualizzato un messaggio di avverti-
mento, leggere il messaggio e
seguire le istruzioni. (→P. 565)
Bocchetta di aerazione della batteria ibrida (batteria di trazione)
Sistema di arresto di emergenza
Messaggio di avvertimento relativo al sistema ibrido

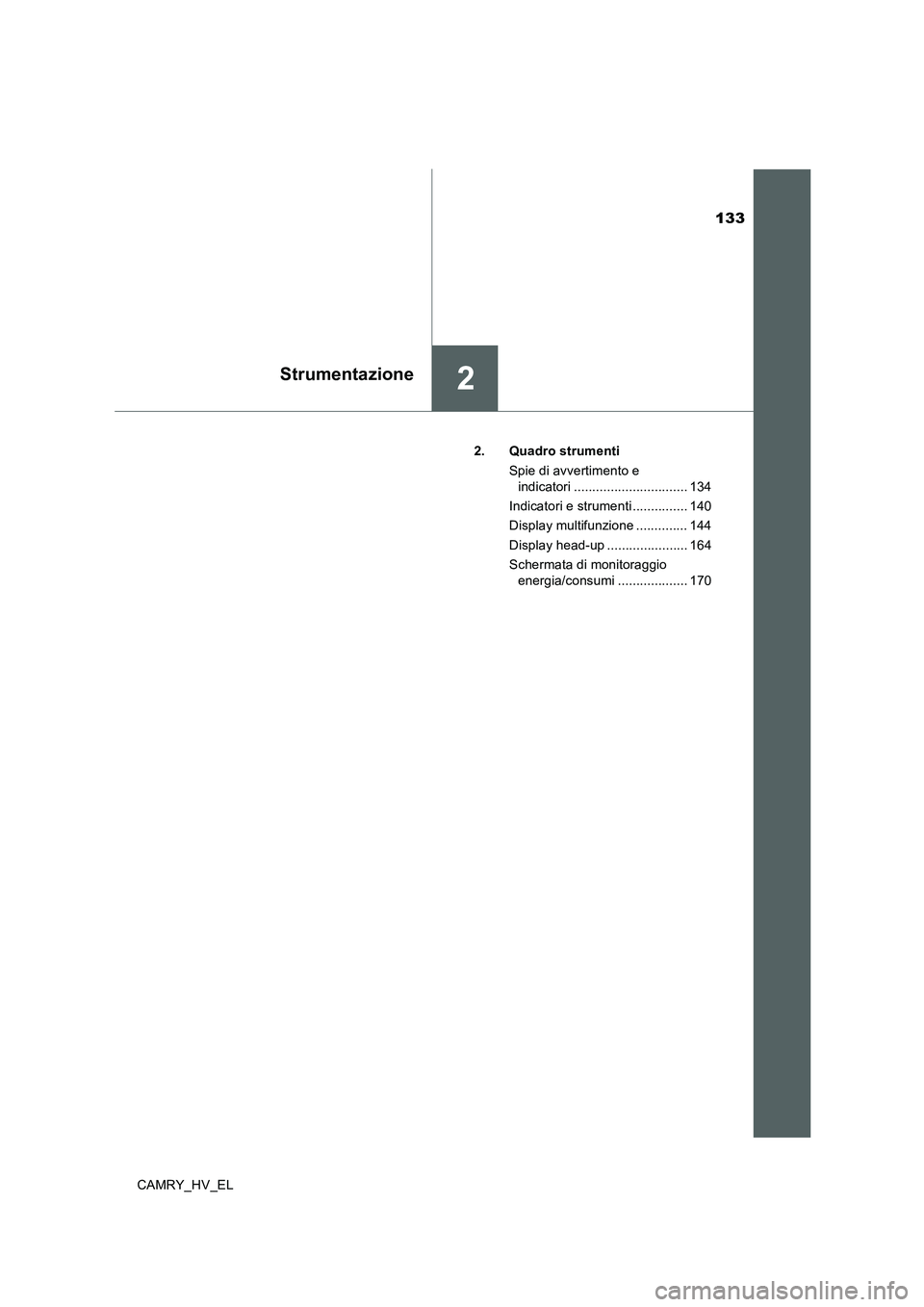

133
2Strumentazione
CAMRY_HV_EL2. Quadro strumenti
Spie di avvertimento e
indicatori ............................... 134
Indicatori e strumenti ............... 140
Display multifunzione .............. 144
Display head-up ...................... 164
Schermata di monitoraggio
energia/consumi ................... 170

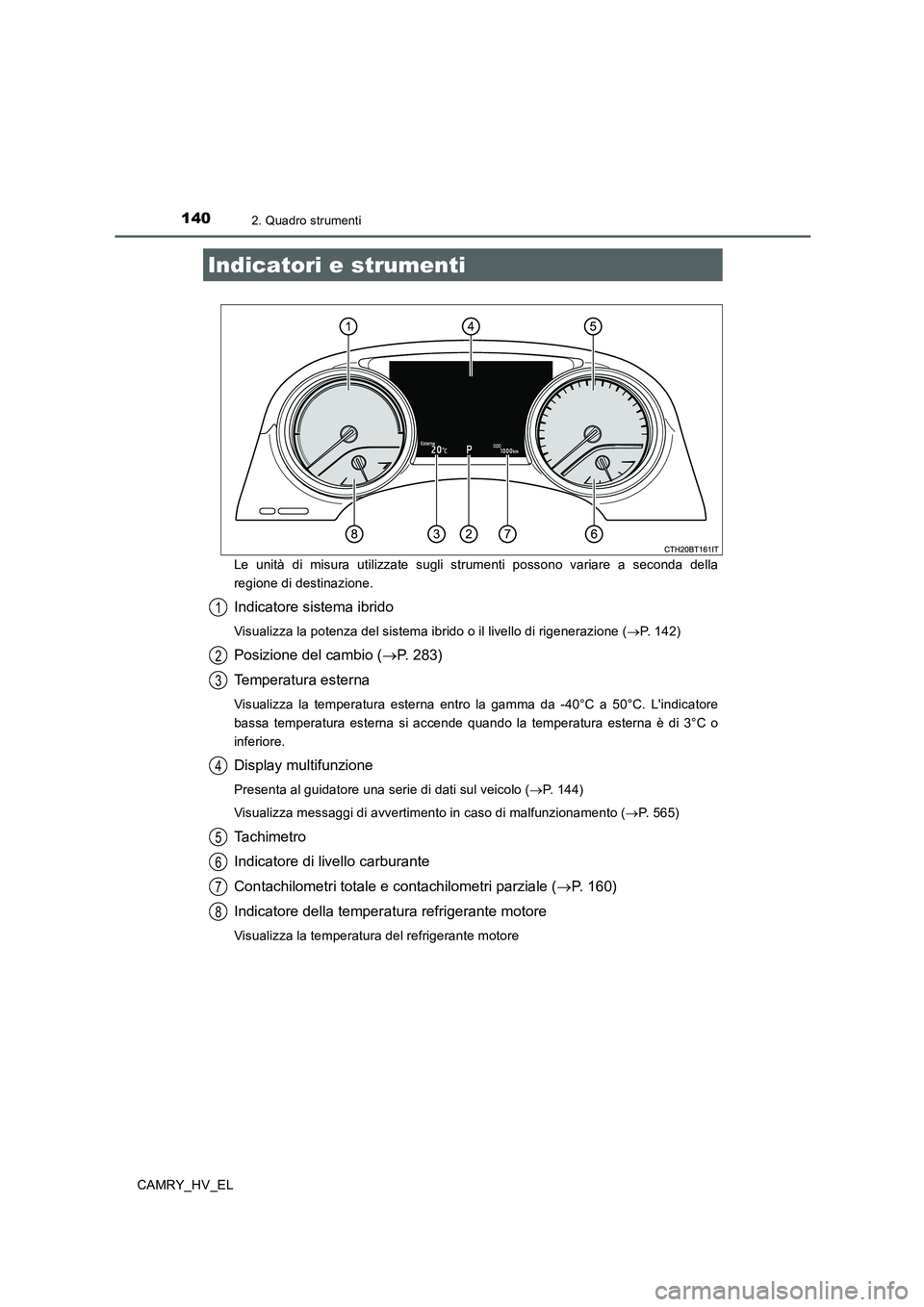

1402. Quadro strumenti
CAMRY_HV_ELLe unità di misura utilizzate sugli strumenti possono variare a seconda della
regione di destinazione.
Indicatore sistema ibrido
Visualizza la potenza del sistema ibrido o il livello di rigenerazione (→P. 142)
Posizione del cambio (→P. 283)
Temperatura esterna
Visualizza la temperatura esterna entro la gamma da -40°C a 50°C. L'indicatore
bassa temperatura esterna si accende quando la temperatura esterna è di 3°C o
inferiore.
Display multifunzione
Presenta al guidatore una serie di dati sul veicolo (→P. 144)
Visualizza messaggi di avvertimento in caso di malfunzionamento (→P. 565)
Ta c h i m e t r o
Indicatore di livello carburante
Contachilometri totale e contachilometri parziale (→P. 160)
Indicatore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore
Indicatori e strumenti
1
2
3
4
5
6
7
8

1422. Quadro strumenti
CAMRY_HV_EL

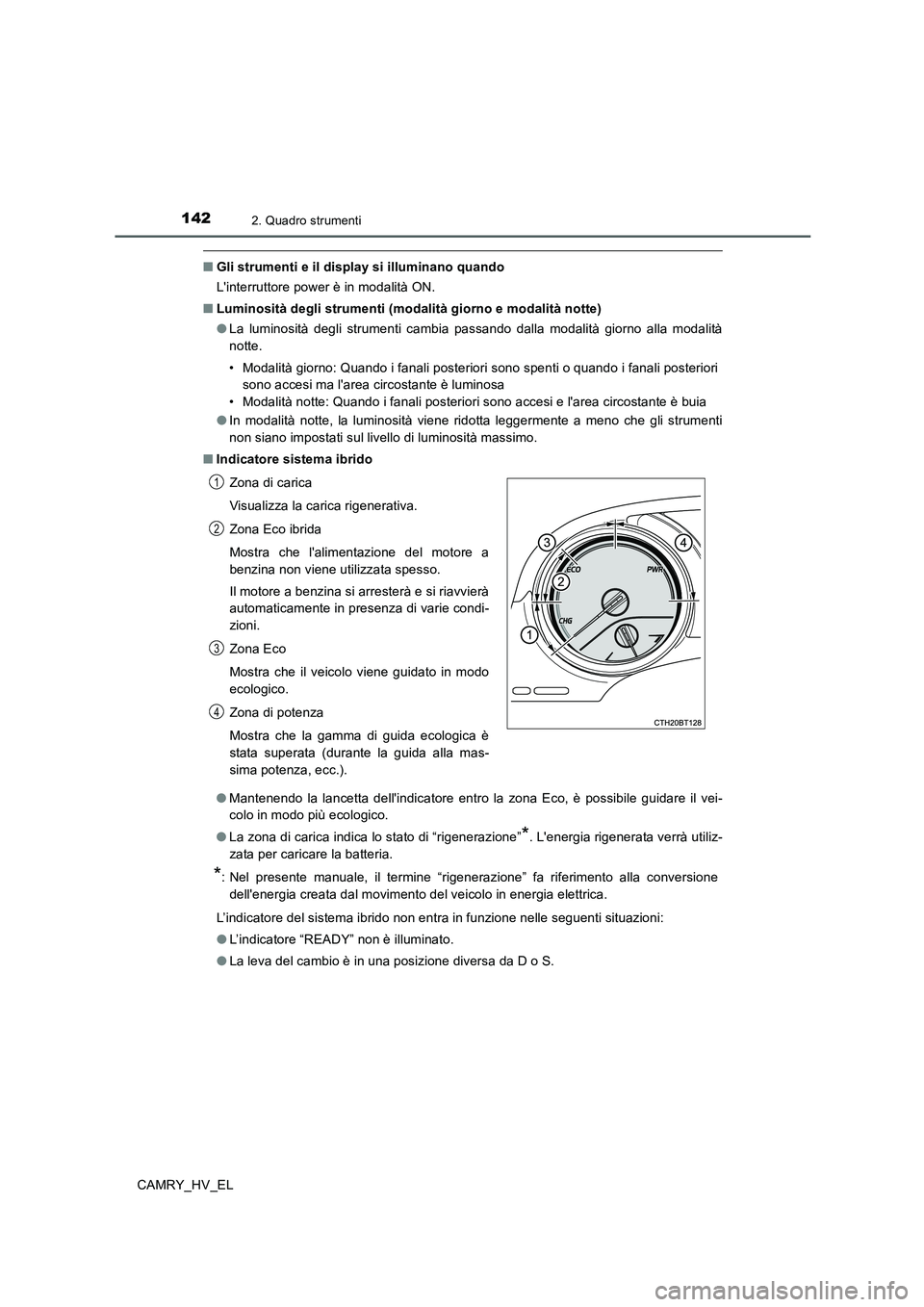

■Gli strumenti e il display si illuminano quando
L'interruttore power è in modalità ON.
■Luminosità degli strumenti (modalità giorno e modalità notte)
●La luminosità degli strumenti cambia passando dalla modalità giorno alla modalità
notte.
• Modalità giorno: Quando i fanali posteriori sono spenti o quando i fanali posteriori
sono accesi ma l'area circostante è luminosa
• Modalità notte: Quando i fanali posteriori sono accesi e l'area circostante è buia
●In modalità notte, la luminosità viene ridotta leggermente a meno che gli strumenti
non siano impostati sul livello di luminosità massimo.
■Indicatore sistema ibrido
●Mantenendo la lancetta dell'indicatore entro la zona Eco, è possibile guidare il vei-
colo in modo più ecologico.
●La zona di carica indica lo stato di “rigenerazione”
*. L'energia rigenerata verrà utiliz-
zata per caricare la batteria.
*: Nel presente manuale, il termine “rigenerazione” fa riferimento alla conversione
dell'energia creata dal movimento del veicolo in energia elettrica.
L’indicatore del sistema ibrido non entra in funzione nelle seguenti situazioni:
●L’indicatore “READY” non è illuminato.
●La leva del cambio è in una posizione diversa da D o S. Zona di carica
Visualizza la carica rigenerativa.
Zona Eco ibrida
Mostra che l'alimentazione del motore a
benzina non viene utilizzata spesso.
Il motore a benzina si arresterà e si riavvierà
automaticamente in presenza di varie condi-
zioni.
Zona Eco
Mostra che il veicolo viene guidato in modo
ecologico.
Zona di potenza
Mostra che la gamma di guida ecologica è
stata superata (durante la guida alla mas-
sima potenza, ecc.).
1
2
3
4

1432. Quadro strumenti
2
Strumentazione

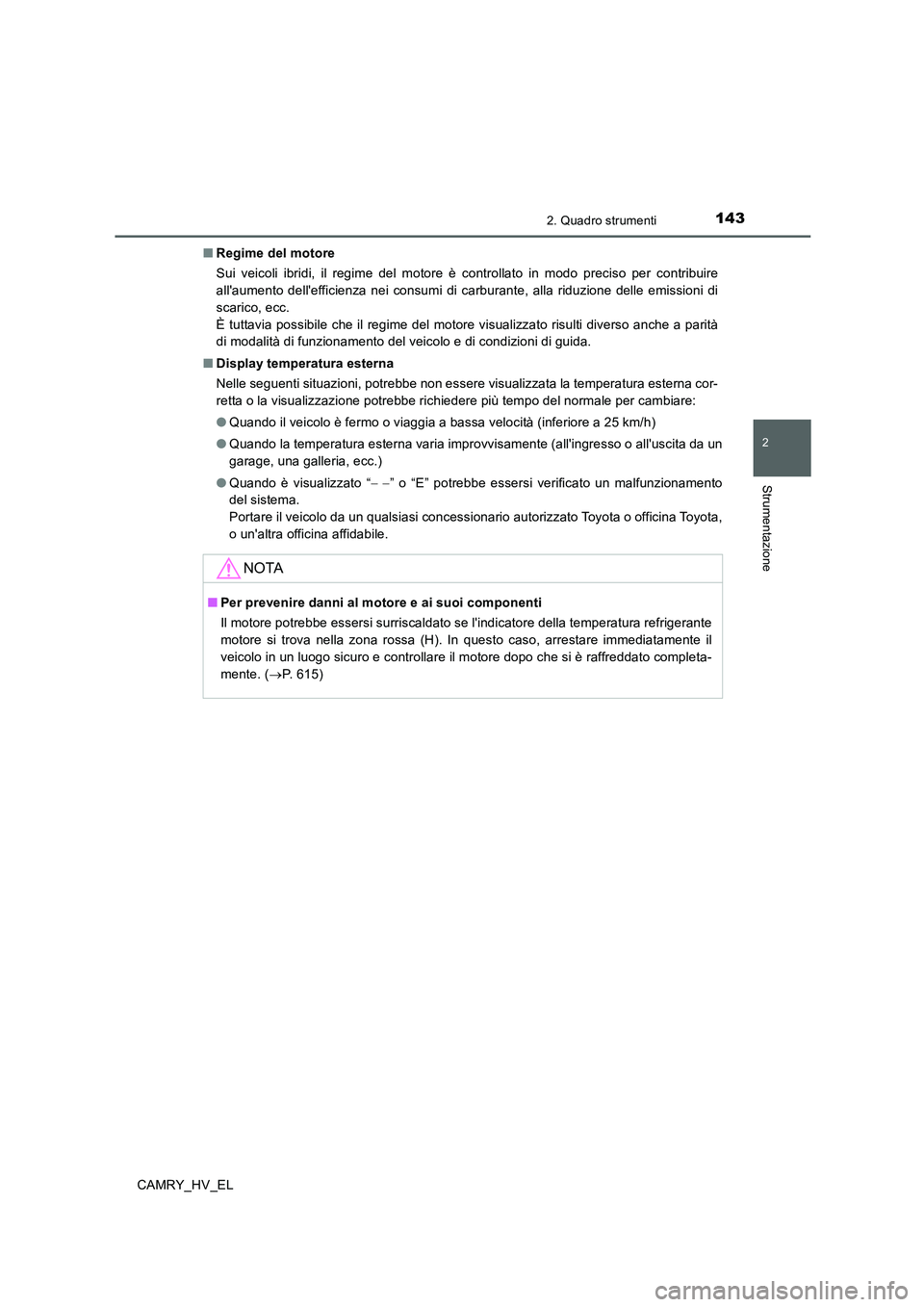

CAMRY_HV_EL■Regime del motore
Sui veicoli ibridi, il regime del motore è controllato in modo preciso per contribuire
all'aumento dell'efficienza nei consumi di carburante, alla riduzione delle emissioni di
scarico, ecc.
È tuttavia possibile che il regime del motore visualizzato risulti diverso anche a parità
di modalità di funzionamento del veicolo e di condizioni di guida.
■Display temperatura esterna
Nelle seguenti situazioni, potrebbe non essere visualizzata la temperatura esterna cor-
retta o la visualizzazione potrebbe richiedere più tempo del normale per cambiare:
●Quando il veicolo è fermo o viaggia a bassa velocità (inferiore a 25 km/h)
●Quando la temperatura esterna varia improvvisamente (all'ingresso o all'uscita da un
garage, una galleria, ecc.)
●Quando è visualizzato “− −” o “E” potrebbe essersi verificato un malfunzionamento
del sistema.
Portare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina Toyota,
o un'altra officina affidabile.
NOTA
■Per prevenire danni al motore e ai suoi componenti
Il motore potrebbe essersi surriscaldato se l'indicatore della temperatura refrigerante
motore si trova nella zona rossa (H). In questo caso, arrestare immediatamente il
veicolo in un luogo sicuro e controllare il motore dopo che si è raffreddato completa-
mente. (→P. 615)

1442. Quadro strumenti
CAMRY_HV_EL

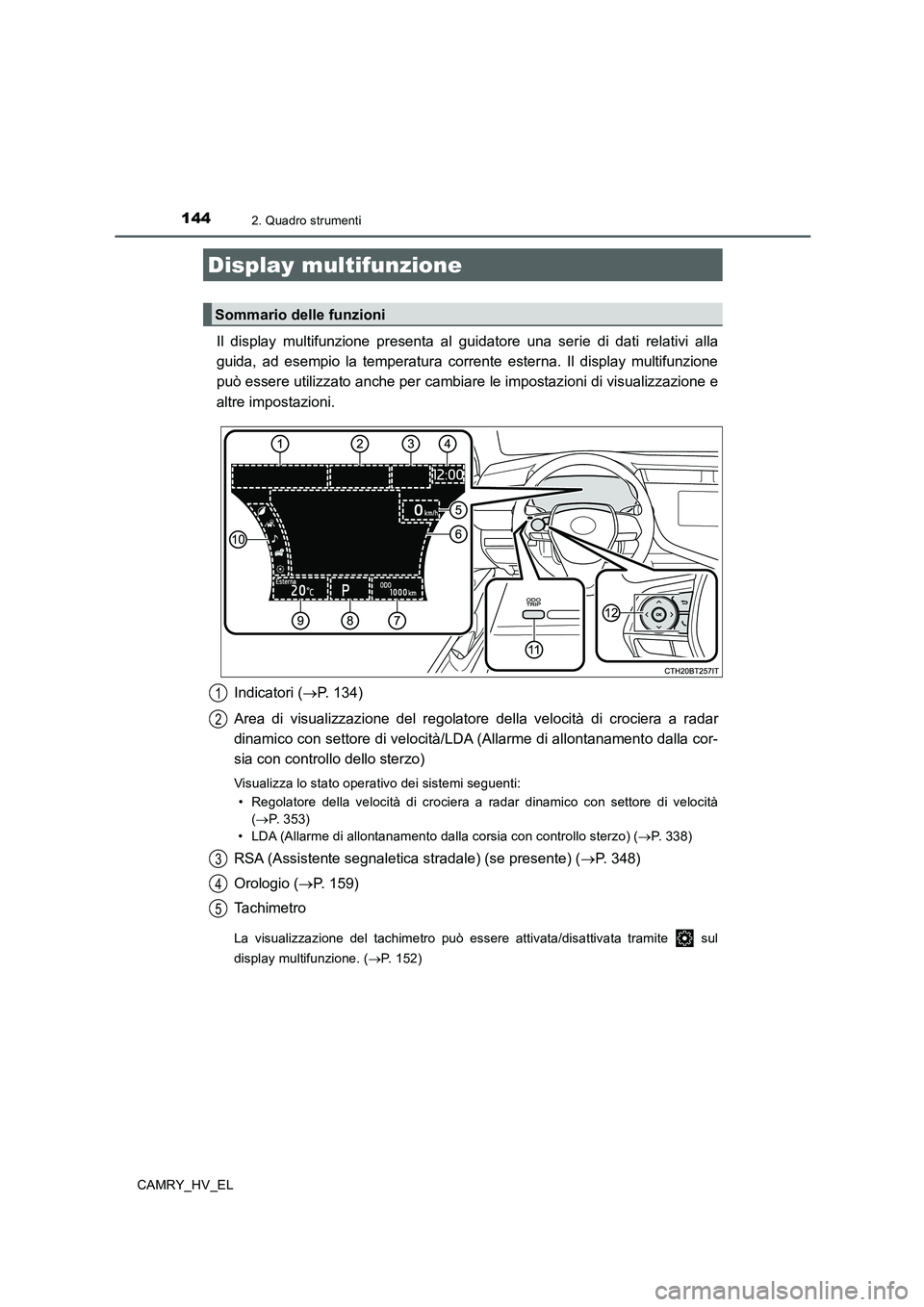

Il display multifunzione presenta al guidatore una serie di dati relativi alla
guida, ad esempio la temperatura corrente esterna. Il display multifunzione
può essere utilizzato anche per cambiare le impostazioni di visualizzazione e
altre impostazioni.
Indicatori (→P. 134)
Area di visualizzazione del regolatore della velocità di crociera a radar
dinamico con settore di velocità/LDA (Allarme di allontanamento dalla cor-
sia con controllo dello sterzo)
Visualizza lo stato operativo dei sistemi seguenti:
• Regolatore della velocità di crociera a radar dinamico con settore di velocità
(→P. 353)
• LDA (Allarme di allontanamento dalla corsia con controllo sterzo) (→P. 338)
RSA (Assistente segnaletica stradale) (se presente) (→P. 348)
Orologio (→P. 159)
Ta c h i m e t r o
La visualizzazione del tachimetro può essere attivata/disattivata tramite sul
display multifunzione. (→P. 152)
Display multifunzione
Sommario delle funzioni
1
2
3
4
5

1462. Quadro strumenti
CAMRY_HV_EL

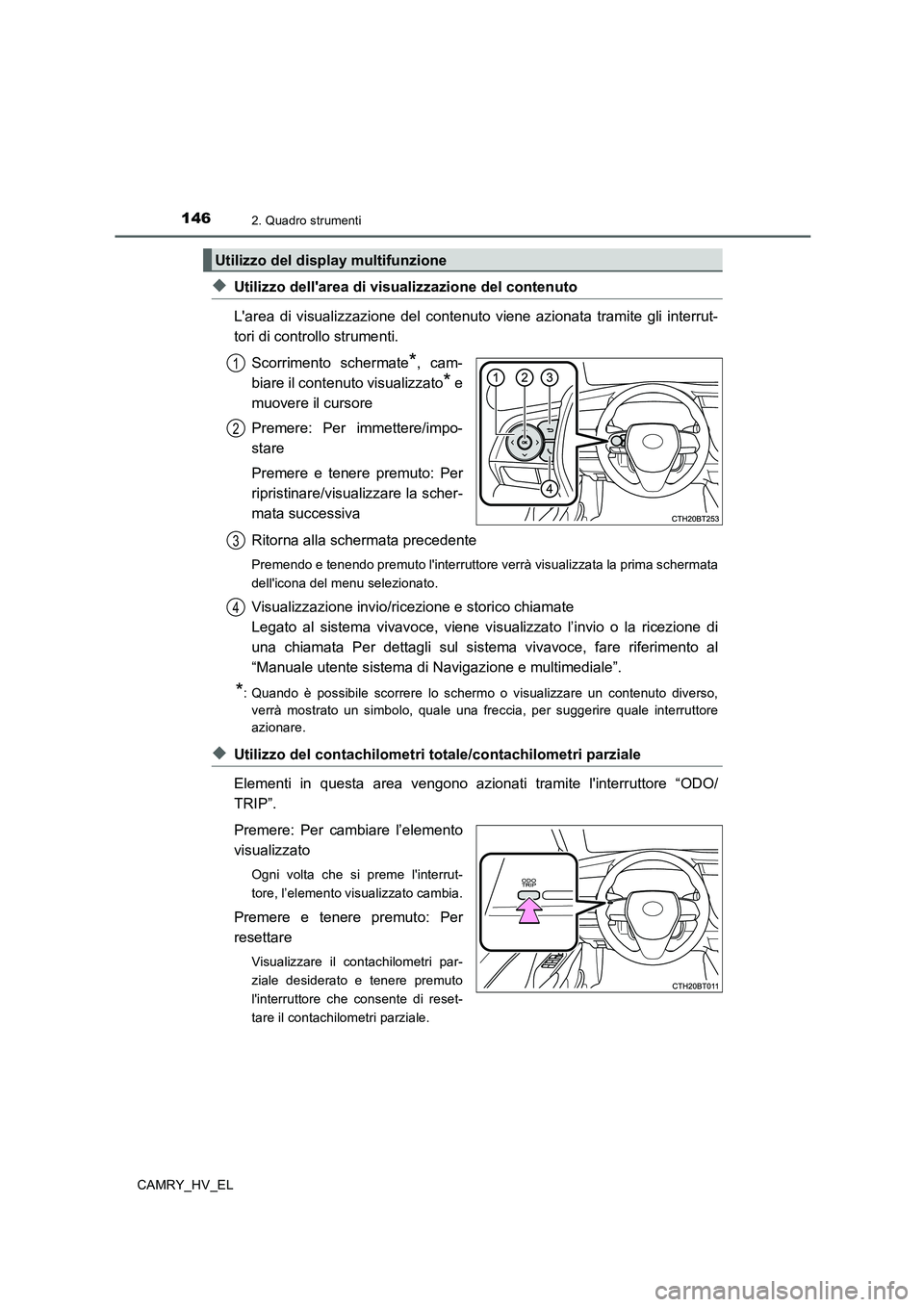

◆Utilizzo dell'area di visualizzazione del contenuto
L'area di visualizzazione del contenuto viene azionata tramite gli interrut-
tori di controllo strumenti.
Scorrimento schermate
*, cam-
biare il contenuto visualizzato
* e
muovere il cursore
Premere: Per immettere/impo-
stare
Premere e tenere premuto: Per
ripristinare/visualizzare la scher-
mata successiva
Ritorna alla schermata precedente
Premendo e tenendo premuto l'interruttore verrà visualizzata la prima schermata
dell'icona del menu selezionato.
Visualizzazione invio/ricezione e storico chiamate
Legato al sistema vivavoce, viene visualizzato l’invio o la ricezione di
una chiamata Per dettagli sul sistema vivavoce, fare riferimento al
“Manuale utente sistema di Navigazione e multimediale”.
*: Quando è possibile scorrere lo schermo o visualizzare un contenuto diverso,
verrà mostrato un simbolo, quale una freccia, per suggerire quale interruttore
azionare.
◆Utilizzo del contachilometri totale/contachilometri parziale
Elementi in questa area vengono azionati tramite l'interruttore “ODO/
TRIP”.
Premere: Per cambiare l’elemento
visualizzato
Ogni volta che si preme l'interrut-
tore, l’elemento visualizzato cambia.
Premere e tenere premuto: Per
resettare
Visualizzare il contachilometri par-
ziale desiderato e tenere premuto
l'interruttore che consente di reset-
tare il contachilometri parziale.
Utilizzo del display multifunzione
1
2
3
4
