1612. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel
Selecteer op het multi-informatiedisplay (→Blz. 150) en vervolgens .
◆Inschakelen/uitschakelen van het head-up display
Druk op om het head-up display in of uit te schakelen.
◆Wijzigen van de instellingen van het head-up display
Houd ingedrukt om de volgende instellingen te wijzigen:
■Hybridesysteemindicator/toerenteller
Hiermee kan de weergave worden ingesteld op hybridesysteemindic ator/
toerenteller/geen informatie.
■Helderheid/positie display
Hiermee kunt u de helderheid en de positie van het head-up disp lay instel-
len.
■Informatie op het display
Hiermee kan de weergave van de volgende onderwerpen worden in- of uit-
geschakeld:
• Routebegeleiding naar bestemming
• Status Driving Assist System
• Kompas
• Status bediening audiosysteem
■
Hoek display
Hiermee kan de hoek van het head-up display worden ingesteld.7
Gebruik van het head-up display
CAMRY_HV_OM_Europe_OM33E11E .book Page 161 Monday, October 7, 2019 12:19 PM

1622. Instrumentenpaneel
CAMRY_HV_EE
◆Display status ondersteunend systeem
Hiermee wordt de status van de volgende systemen weergegeven:• Dynamic Radar Cruise Control met volledig snelheidsbereik (→Blz. 347)
• LDA (Lane Departure Alert met stuurregeling) ( →Blz. 332)
• Toyota Parking Assist-sensor ( →Blz. 388)
◆Aan navigatiesysteem gekoppelde displayzone
De volgende gegevens van het navigatiesysteem worden weergegeve n:
■Routebegeleiding naar bestemming
Wordt weergegeven als het navigatiesysteem met een routebegeleiding
bezig is. Wanneer er een kruising nadert, wordt een pijl weerge geven om
aan te geven welke kant u op moet.
■Kompas
Geeft de rijrichting aan.
■Hybridesysteemindicator
Laadgebied
Hybride eco-gebied
Eco-gebied
Power-gebied
Er wordt dezelfde informatie weer-
gegeven als op het instrumentenpa-
neel (hybridesysteemindicator). Zie
Blz. 140 voor meer informatie.
■
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Status ondersteunend systeem/aan navigatiesysteem gekoppelde dis-
playzone
Hybridesysteemindicator/toerenteller
1
2
3
4
CAMRY_HV_OM_Europe_OM33E11E .book Page 162 Monday, October 7, 2019 12:19 PM

1632. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel
Geeft afhankelijk van de situatie de volgende zaken weer:
■Waarschuwing/melding
●Waarschuwing van de LDA (Lane Departure Alert met stuurregeling )
● Dynamic Radar Cruise Control met volledig snelheidsbereik
● melding
Wordt weergegeven als op het multi-informatiedisplay een pop-up display met
een suggestie/tip wordt weergegeven. ( →Blz. 157)
● melding
Wordt weergegeven als op het multi-informatiedisplay een waarsc huwingsmel-
ding wordt weergegeven. ( →Blz. 552)
● Buitentemperatuur
Wordt weergegeven in de volgende situaties:
• Wanneer het contact AAN wordt gezet
• Wanneer het controlelampje lage buitentemperatuur knippert
Er wordt dezelfde informatie weergegeven als op het multi-infor matiedisplay. Zie
voor meer informatie de beschrijving van de weergave van de buitentempera-
tuur op het multi-informatiedisplay. ( →Blz. 138)
■
Status handsfree-systeem
Wordt weergegeven als het handsfree-systeem wordt bediend.
■
Status bediening audiosysteem
Wordt weergegeven als het audiosysteem wordt bediend.
Informatiedisplayzone
CAMRY_HV_OM_Europe_OM33E11E .book Page 163 Monday, October 7, 2019 12:19 PM

1642. Instrumentenpaneel
CAMRY_HV_EE
■Head-up display
Met een (gepolariseerde) zonnebril op is het head-up display soms moeilijk aflees-
baar.
Pas de helderheid van het head-up display aan of zet uw zonnebr il af.
■ Helderheid display
De helderheid van het head-up display kan worden ingesteld via op het multi-infor-
matiedisplay. Bovendien wordt de helderheid automatisch aangepast aan de licht-
sterkte van de omgeving.
■ Inschakelen/uitschakelen van het head-up display
Als het head-up display is uitgeschakeld, blijft het uitgeschak eld als het contact UIT en
vervolgens weer AAN wordt gezet.
WAARSCHUWING
■ Voordat u het head-up display gebruikt
● Controleer of de positie en de helderheid van het head-up displ ay geen belemme-
ring vormen voor veilig rijden. Als de positie of de helderheid van het display niet
goed is afgesteld, kan het zicht van de bestuurder worden belem merd, waardoor
een ongeval en ernstig letsel kunnen ontstaan.
● Kijk tijdens het rijden niet voortdurend op het head-up display , aangezien u anders
voetgangers, objecten op de weg, enz. over het hoofd kunt zien.
■ Waarschuwing met betrekking tot het instellen van het head-up d isplay
Zorg dat de auto geparkeerd staat op een plaats met voldoende v entilatie, aange-
zien het hybridesysteem tijdens het instellen van het head-up d isplay moet draaien.
In een afgesloten ruimte, zoals een garage, kunnen uitlaatgasse n die het schadelijke
koolmonoxide (CO) bevatten, zich ophopen en in de auto terechtkomen. Dit kan zeer
schadelijk zijn voor de gezondheid.
CAMRY_HV_OM_Europe_OM33E11E .book Page 164 Monday, October 7, 2019 12:19 PM

1652. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel
OPMERKING
■Voorkomen van beschadiging van de onderdelen
■ Bij het wijzigen van de instel lingen van het head-up display
Zorg ervoor dat het hybridesyst eem tijdens het instellen van het head-up display
draait, om te voorkomen dat de 12V-accu ontladen raakt.
● Plaats geen bekers of blikjes drinken in de
buurt van de projector van het head-up dis-
play. Als de projector nat wordt, kunnen er
elektrische storingen ontstaan.
● Plaats geen voorwerpen op de projector van
het head-up display en plak er ook geen stic-
kers op.
Als u dat toch doet, worden er mogelijk geen
meldingen meer op het head-up display
weergegeven.
● Raak de binnenzijde van de projector van
het head-up display niet aan en steek ook
geen scherpe voorwerpen in de projector.
Dit kan tot mechanische defecten leiden.
CAMRY_HV_OM_Europe_OM33E11E .book Page 165 Monday, October 7, 2019 12:19 PM

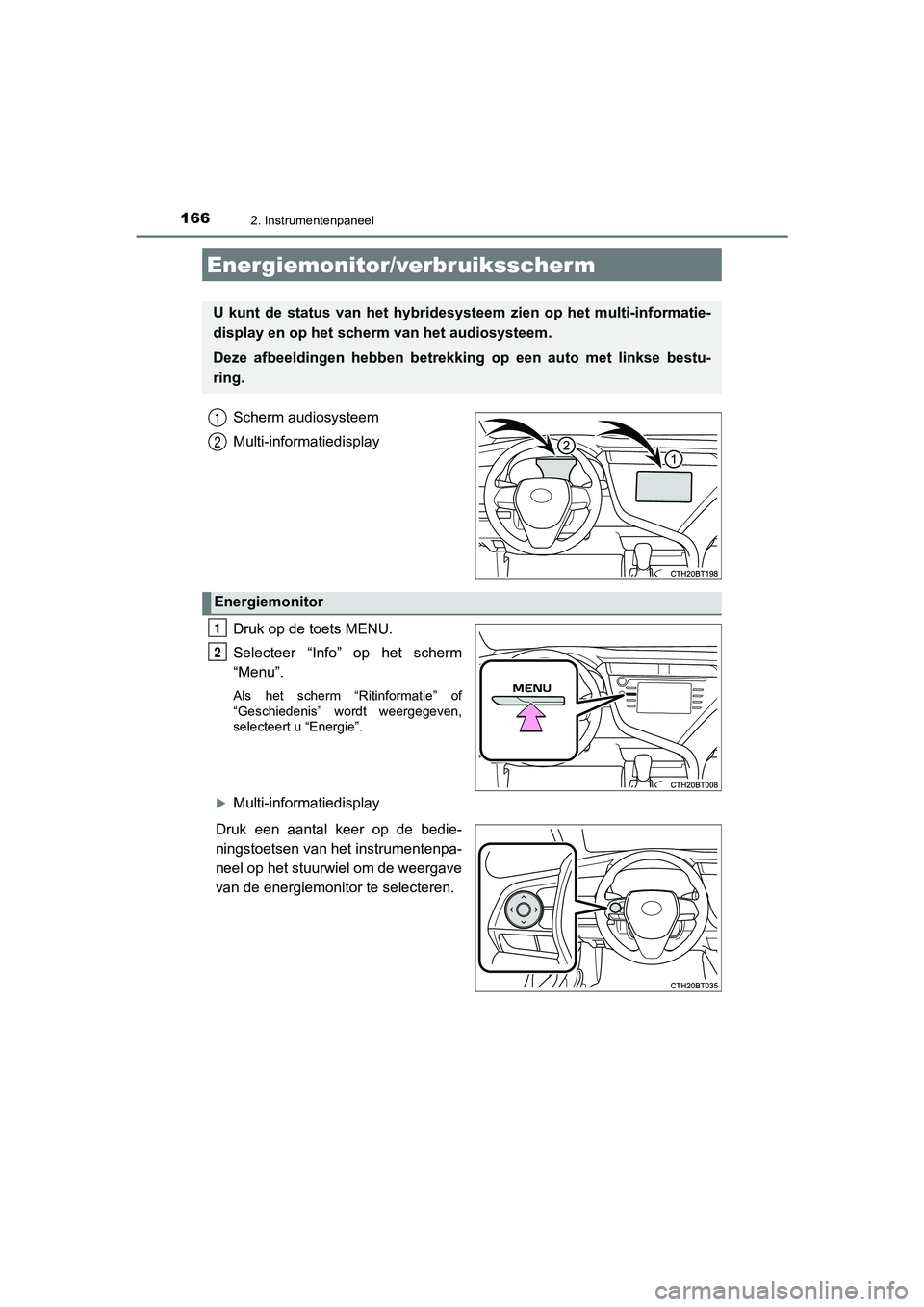

1662. Instrumentenpaneel
CAMRY_HV_EE
Scherm audiosysteem
Multi-informatiedisplay
Druk op de toets MENU.
Selecteer “Info” op het scherm
“Menu”.
Als het scherm “Ritinformatie” of
“Geschiedenis” wordt weergegeven,
selecteert u “Energie”.
Multi-informatiedisplay
Druk een aantal keer op de bedie-
ningstoetsen van het instrumentenpa-
neel op het stuurwiel om de weergave
van de energiemonitor te selecteren.
Energiemonitor/verbruiksscherm
U kunt de status van het hybridesysteem zien op het multi-infor matie-
display en op het scherm van het audiosysteem.
Deze afbeeldingen hebben betrekking op een auto met linkse best u-
ring.
1
2
Energiemonitor
1
2
CAMRY_HV_OM_Europe_OM33E11E .book Page 166 Monday, October 7, 2019 12:19 PM

1672. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel
Scherm audiosysteemMulti-informatiedisplay
Wanneer de auto
wordt aangedre-
ven door de elek-
tromotor (tractie-
motor)
Wanneer de auto
wordt aangedre-
ven door de
benzinemotor
Wanneer de auto
wordt aangedre-
ven door de
benzinemotor en
de elektromotor
(tractiemotor)
CAMRY_HV_OM_Europe_OM33E11E.book Page 167 Monday, October 7, 2019 12:19 PM

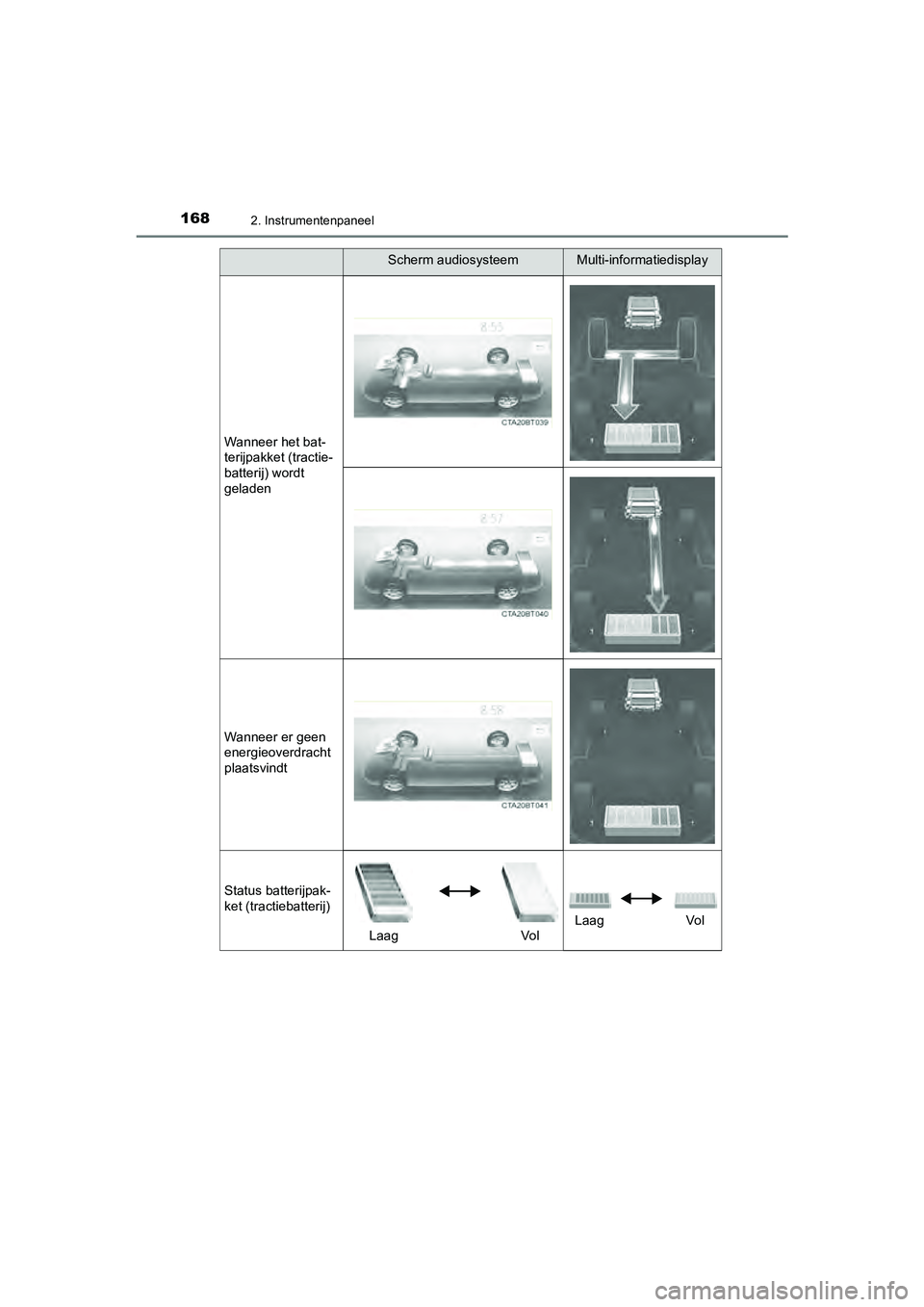

1682. Instrumentenpaneel
CAMRY_HV_EE
Wanneer het bat-
terijpakket (tractie-
batterij) wordt
geladen
Wanneer er geen
energieoverdracht
plaatsvindt
Status batterijpak-
ket (tractiebatterij)Laag VolLaag
Vol
Scherm audiosysteemMulti-informatiedisplay
CAMRY_HV_OM_Europe_OM33E11E .book Page 168 Monday, October 7, 2019 12:19 PM

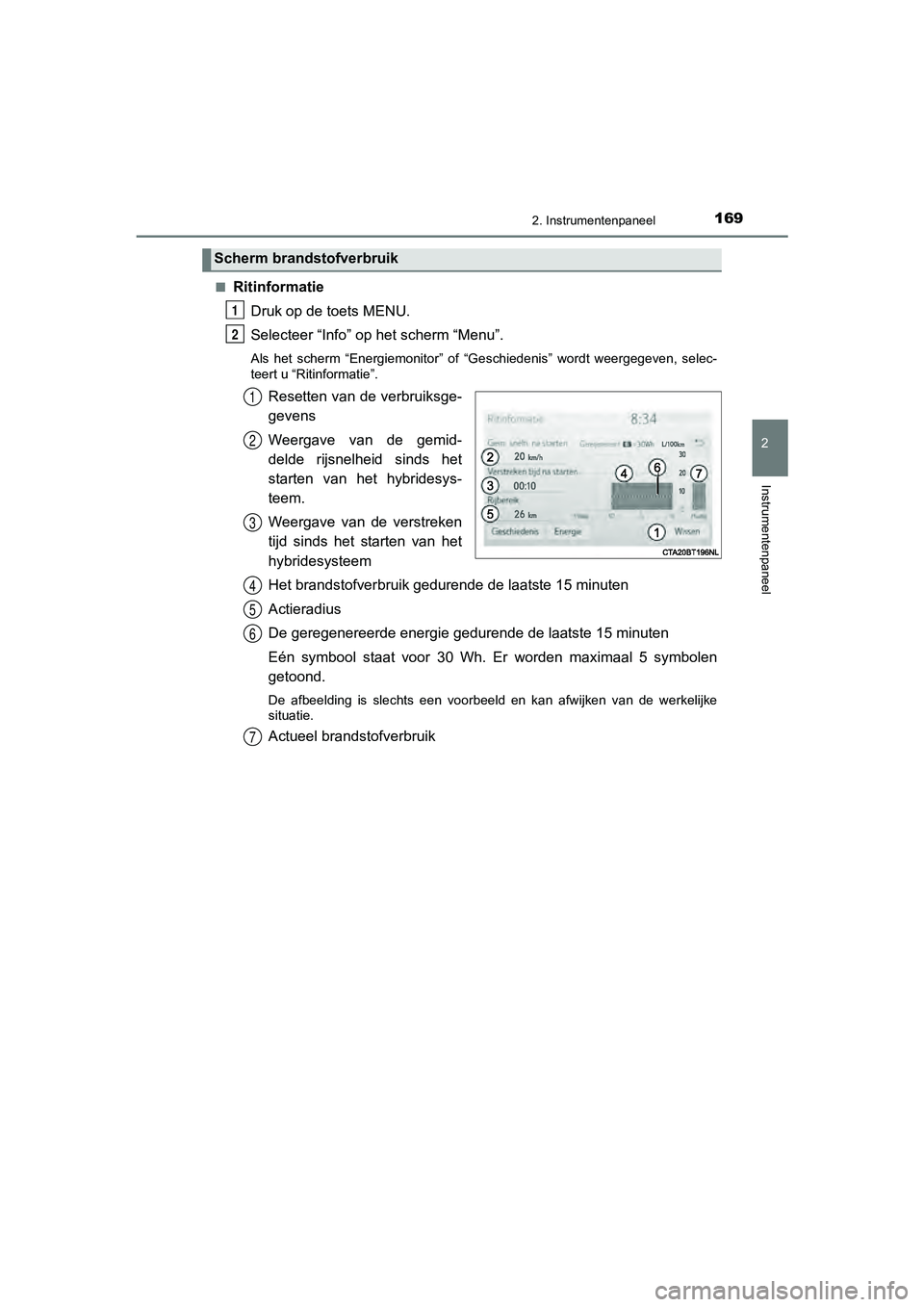

1692. Instrumentenpaneel
CAMRY_HV_EE
2
Instrumentenpaneel
■RitinformatieDruk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Als het scherm “Energiemonitor” of “Geschiedenis” wordt weergegeven, selec-
teert u “Ritinformatie”.
Resetten van de verbruiksge-
gevens
Weergave van de gemid-
delde rijsnelheid sinds het
starten van het hybridesys-
teem.
Weergave van de verstreken
tijd sinds het starten van het
hybridesysteem
Het brandstofverbruik gedurende de laatste 15 minuten
Actieradius
De geregenereerde energie gedurende de laatste 15 minuten
Eén symbool staat voor 30 Wh. Er worden maximaal 5 symbolen
getoond.
De afbeelding is slechts een voorbeeld en kan afwijken van de w erkelijke
situatie.
Actueel brandstofverbruik
Scherm brandstofverbruik
1
2
1
2
3
4
5
6
7
CAMRY_HV_OM_Europe_OM33E11E .book Page 169 Monday, October 7, 2019 12:19 PM

1702. Instrumentenpaneel
CAMRY_HV_EE■
Geschiedenis
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Als het scherm “Energiemonitor” o f “Ritinformatie” wordt weergegeven, selec-
teert u “Geschiedenis”.
De historische gegevens
resetten
Laagste brandstofverbruik in
het verleden
Actueel brandstofverbruik
Vorige gemeten brandstofver-
bruik
Geeft het gemiddelde dagelijkse brandstofverbruik weer.
Het gemiddelde brandstofverbruik bijwerken
Toont een maximumaantal van vijf vorige metingen van het gemidd elde
brandstofverbruik.
De afbeelding is slechts een voorbeeld en kan afwijken van de w erkelijke
situatie.
■ Resetten van de verbruiksgegevens
Als u “Wissen” kiest op het scherm “Ritinformatie”, worden het brandstofverbruik en de
geregenereerde energie van de laat ste 15 minuten gereset. Door “Wissen” te selecte-
ren op het scherm “Geschiedenis”, worden de vorige data en het beste opgeslagen
brandstofverbruik gereset. Als u “Ja” kiest op het volgende sch erm, worden alle gege-
vens gereset.
1
2
1
2
3
4
5
