TOYOTA CAMRY 2020 Manuel du propriétaire (in French)

4014-5. Utilisation des systèmes d'aide à la conduite
4
Conduite
CAMRY_HV_EK
■Désactivation du son d'un signal sonore
●Pour désactiver le son du signal sonore
Le son du signal sonore peut être temporairement désactivé en appuyant sur
des commandes de réglage des instruments lorsque l'affichage de détection
d'objets est indiqué sur l'écran multifonctionnel.
●Pour annuler la désactivation du son
La désactivation du son est automatiquement annulée dans les situations suivantes.
• Lorsque la position de changement de vitesse est modifiée
• Lorsque la vitesse du véhicule a atteint ou dépassé environ 10 km/h (6 mph) avec
le levier de vitesses sur D
• Lorsque le capteur d'aide au stationnement Toyota est désactivé une fois puis
réactivé
• Lorsque le contact d'alimentation est placé sur arrêt une fois et placé à nouveau
en mode ON
• Lorsqu'un capteur est défectueux

4024-5. Utilisation des systèmes d'aide à la conduite
CAMRY_HV_EK■
Affichage de la distance
Les capteurs qui détectent un objet s'allument en continu ou clignotent.
*: Les images peuvent différer de celles indiquées sur les illustrations. (→P. 400)
Affichage de détection de capteur, distance par rapport à l'objet
Écran multifonc-
tionnel
*
Affichage
intérieurDistance approximative par rapport à l'objet
Moniteur d'aide
au stationnement
To y o t aCapteur central
avant et arrière
(sur modèles
équipés)
Capteur d'angle
avant et arrière
(continu)(clignote
lentement)
Loin
ProcheCapteur central
avant:
100 cm (3,3 ft.) à
60 cm (2,0 ft.)
Capteur central
arrière:
150 cm (4,9 ft.) à
60 cm (2,0 ft.)
⎯
(continu)(clignotement)60 cm (2,0 ft.) à
45 cm (1,5 ft.)
60 cm (2,0 ft.) à
45 cm (1,5 ft.)
(continu)(clignote
rapidement)45 cm (1,5 ft.) à
35 cm (1,2 ft.)
45 cm (1,5 ft.) à
35 cm (1,2 ft.)
(clignotement)(continu)Moins de 35 cm
(1,2 ft.)
Moins de 35 cm
(1,2 ft.)

4034-5. Utilisation des systèmes d'aide à la conduite
4
Conduite
CAMRY_HV_EK■
Fonctionnement du signal sonore et distance jusqu'à un objet
Un signal sonore retentit lorsque les capteurs fonctionnent.
●Le signal sonore retentit de plus en plus vite à mesure que le véhicule
s'approche d'un objet.
Lorsque le véhicule se trouve à la distance suivante de l'objet, le signal
sonore retentit en continu: Environ 35 cm (1,2 ft.).
●Lorsque 2 objets ou plus sont détectés simultanément, le signal sonore
se déclenche en fonction de l'objet le plus proche. Si un obstacle ou les
deux se trouvent aux distances mentionnées ci-dessus, un bip long
retentit, suivi de bips rapides.
Environ 100 cm (3,3 ft.) (sur
modèles équipés)
Environ 150 cm (4,9 ft.) (sur
modèles équipés)
Environ 60 cm (2,0 ft.)
Le schéma illustre la portée de détec-
tion des capteurs. Notez que les cap-
teurs ne peuvent pas détecter des
objets extrêmement proches du véhi-
cule.
La portée des capteurs peut varier en
fonction de la forme de l'objet, etc.
Le volume du signal sonore peut être modifié sur l'écran multifonctionnel
(→P. 152) lorsque le contact d'alimentation est en mode ON.
Portée de détection des capteurs
1
2
3
Modification du volume des signaux sonores

4044-5. Utilisation des systèmes d'aide à la conduite
CAMRY_HV_EK

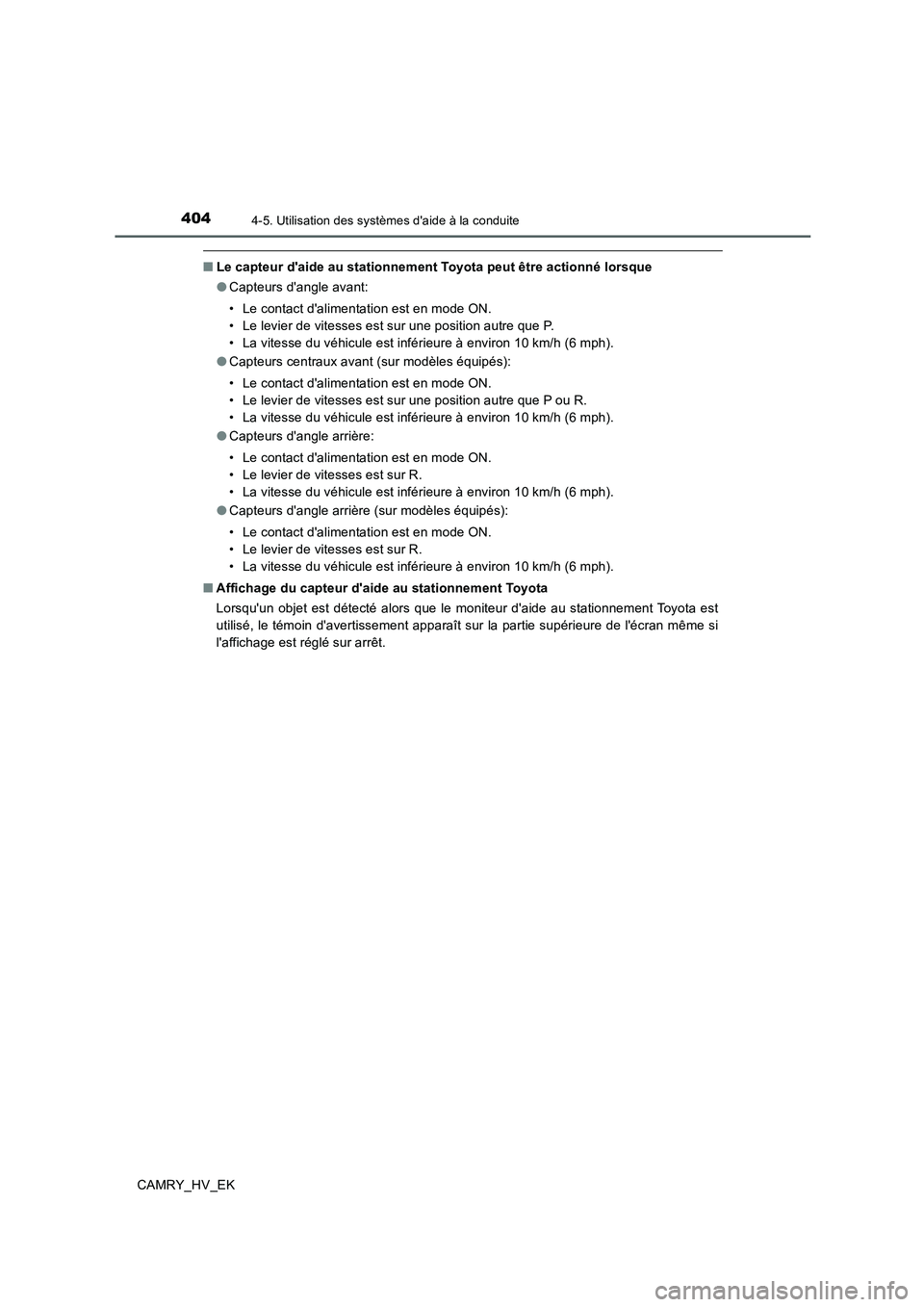

■Le capteur d'aide au stationnement Toyota peut être actionné lorsque
●Capteurs d'angle avant:
• Le contact d'alimentation est en mode ON.
• Le levier de vitesses est sur une position autre que P.
• La vitesse du véhicule est inférieure à environ 10 km/h (6 mph).
●Capteurs centraux avant (sur modèles équipés):
• Le contact d'alimentation est en mode ON.
• Le levier de vitesses est sur une position autre que P ou R.
• La vitesse du véhicule est inférieure à environ 10 km/h (6 mph).
●Capteurs d'angle arrière:
• Le contact d'alimentation est en mode ON.
• Le levier de vitesses est sur R.
• La vitesse du véhicule est inférieure à environ 10 km/h (6 mph).
●Capteurs d'angle arrière (sur modèles équipés):
• Le contact d'alimentation est en mode ON.
• Le levier de vitesses est sur R.
• La vitesse du véhicule est inférieure à environ 10 km/h (6 mph).
■Affichage du capteur d'aide au stationnement Toyota
Lorsqu'un objet est détecté alors que le moniteur d'aide au stationnement Toyota est
utilisé, le témoin d'avertissement apparaît sur la partie supérieure de l'écran même si
l'affichage est réglé sur arrêt.

4054-5. Utilisation des systèmes d'aide à la conduite
4
Conduite
CAMRY_HV_EK■Informations relatives à la détection des capteurs
●Les zones de détection du capteur sont limitées aux zones autour du pare-chocs du
véhicule.
●En fonction de la forme de l'objet et d'autres facteurs, la distance de détection peut
être réduite ou la détection peut être impossible.
●Les objets risquent de ne pas être détectés s'ils sont trop près du capteur.
●Il y aura un court délai entre la détection de l'objet et l'affichage. Même à vitesse
lente, il est possible que l'objet entre dans les zones de détection des capteurs avant
que l'affichage ne soit indiqué et que le signal sonore ne retentisse.
●De fins poteaux ou des objets plus bas que le capteur peuvent ne pas être détectés
lorsque le véhicule s'en approche, même s'ils ont déjà été détectés une fois.
●Il peut être difficile d'entendre des bips sonores en raison du volume du système
audio ou du bruit du flux d'air du système de climatisation.
■Si “Aide au stationnement non disponible. Veuillez nettoyer le capteur d'aide au
stationnement.” s'affiche sur l'écran multifonctionnel
Un capteur peut être sale ou couvert de neige ou de glace. Dans ce cas, si elle est reti-
rée du capteur, le système devrait revenir à la normale.
En raison du fait que le capteur gèle également à basse température, un écran de dys-
fonctionnement peut s'afficher ou un objet peut ne pas être détecté. Si le capteur
dégèle, le système devrait revenir à la normale.
■Si “Aide au stationnement non disponible” s'affiche sur l'écran multifonctionnel
Il est possible que de l'eau coule en continu sur la surface du capteur, en cas de forte
pluie, par exemple. Lorsque le système détermine que tout est normal, il se remet à
fonctionner normalement.
AVERTISSEMENT
■Lors de l'utilisation du capteur d'aide au stationnement Toyota
Respectez les précautions suivantes.
Le non-respect de ces précautions peut entraîner une impossibilité de conduire le
véhicule en toute sécurité et provoquer un accident.
●N'utilisez pas le capteur à des vitesses supérieures à 10 km/h (6 mph).
●Les zones de détection des capteurs et les temps de réaction sont limités. Lorsque
vous roulez en marche avant ou arrière, vérifiez la sécurité des zones autour du
véhicule (en particulier sur les côtés du véhicule), et conduisez lentement en utili-
sant le frein pour contrôler la vitesse du véhicule.
●N'installez pas d'accessoire dans les zones de détection des capteurs.

4064-5. Utilisation des systèmes d'aide à la conduite
CAMRY_HV_EK
AVERTISSEMENT
■Capteurs
Certaines conditions du véhicule et l'environnement risquent d'affecter la capacité
d'un capteur à détecter correctement un objet. Les cas particuliers où cela peut se
produire sont indiqués ci-dessous.
●Le capteur est couvert de saletés, de neige ou de glace. (Essuyez les capteurs
pour résoudre le problème.)
●Le capteur est gelé. (Le fait de dégeler la zone devrait résoudre ce problème.)
Par temps particulièrement froid, si un capteur est gelé l'écran peut présenter un
affichage anormal, ou des objets peuvent ne pas être détectés.
●Le capteur est obstrué d'une manière ou d'une autre.
●Le véhicule penche considérablement d'un côté.
●Sur route extrêmement bosselée, dans une pente, sur du gravier ou de l'herbe.
●L'environnement immédiat du véhicule est bruyant en raison d'avertisseurs
sonores de véhicules, de moteurs de motos, de bruit émis par les systèmes de frei-
nage à air comprimé de camions ou d'autres bruits forts produisant des ondes
ultrasonores.
●Un autre véhicule équipé de capteurs d'aide au stationnement est à proximité.
●Le capteur est recouvert d'une couche de spray ou voilé par un rideau de pluie.
●Le capteur est couvert d'eau sur une route inondée.
●Le véhicule est équipé d'une antenne d'aile ou d'une antenne sans fil.
●Présence d'anneaux de remorquage.
●Le pare-chocs ou le capteur est soumis à un choc violent.
●Le véhicule approche d'une bordure de trottoir élevée ou arrondie.
●La plage de détection est réduite en raison d'un objet, un panneau par exemple.
●En cas d'ensoleillement intense ou par temps très froid.
●La zone située directement sous les pare-chocs n'est pas détectée.
●Si des objets sont trop près du capteur.
●Une suspension qui n'est pas d'origine Toyota (suspension abaissée, etc.) est ins-
tallée.
●Une plaque d'immatriculation rétroéclairée est installée.
Outre les exemples ci-dessus, il existe d'autres cas où, du fait de leur forme, les pan-
neaux ou d'autres objets peuvent être considérés par le capteur comme étant plus
proches qu'ils ne le sont en réalité.

4074-5. Utilisation des systèmes d'aide à la conduite
4
Conduite
CAMRY_HV_EK
AVERTISSEMENT
■Les objets risquant de ne pas être détectés correctement
La forme de l'objet peut empêcher un capteur de le détecter. Portez une attention
particulière aux objets suivants:
●Câbles, clôtures, cordes, etc.
●Coton, neige et autres matériaux absorbant les ondes sonores
●Objets comportant des angles saillants
●Objets bas
●Objets élevés avec la partie supérieure faisant saillie vers l'extérieur dans la direc-
tion du véhicule
●Les personnes peuvent ne pas être détectées si elles portent certains types de
vêtements.
NOTE
■Lors de l'utilisation du capteur d'aide au stationnement Toyota
Dans les situations suivantes, le système risque de ne pas fonctionner correctement
à cause d'un dysfonctionnement du capteur, etc. Faites vérifier le véhicule par un
revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de
confiance.
●L'affichage du fonctionnement du capteur d'aide au stationnement Toyota clignote,
et un signal sonore retentit lorsqu'aucun objet n'est détecté.
●Si la zone autour d'un capteur entre en collision avec quelque chose ou est sou-
mise à un choc violent.
●Si le pare-chocs entre en collision avec quelque chose.
●Si l'affichage est continu sans émission d'un bip sonore, sauf lorsque le volume du
signal sonore est mis en sourdine.
●Si une erreur d'affichage se produit, vérifiez tout d'abord le capteur.
Si l'erreur se produit même en l'absence de givre, de neige ou de boue sur le cap-
teur, il est probable que le capteur est défectueux.
■Remarques pour le lavage du véhicule
Ne dirigez pas de forts jets d'eau ou de vapeur sur les capteurs.
Cela peut provoquer un dysfonctionnement du capteur.

4084-5. Utilisation des systèmes d'aide à la conduite
CAMRY_HV_EK
Le système fonctionne dans des situations telles que les suivantes si un objet
est détecté dans le sens de déplacement du véhicule.
◆Lors d'un déplacement à faible vitesse et lorsque la pédale de frein
n'est pas enfoncée, ou est enfoncée tardivement
Sonar de dégagement intelligent (ICS)∗
∗: Sur modèles équipés
Si une collision avec un objet est susceptible de se produire en raison
d'un déplacement soudain du véhicule vers l'avant causé par un action-
nement accidentel de la pédale d'accélérateur, d'un déplacement du
véhicule dans une direction non souhaitée causé par la sélection d'une
mauvaise position de changement de vitesse, pendant le stationne-
ment ou lors d'un déplacement à faible vitesse, les capteurs détectent
des objets, tels qu'un mur, dans le sens de déplacement du véhicule, et
le système fonctionne afin d'atténuer un impact avec un objet et réduire
les dommages causés.
Exemples de fonctionnement du système

4094-5. Utilisation des systèmes d'aide à la conduite
4
Conduite
CAMRY_HV_EK
◆Lorsque la pédale d'accélérateur est enfoncée excessivement
◆Lorsque le véhicule se déplace dans une direction non souhaitée en
raison de la sélection d'une mauvaise position de changement de
vitesse

4104-5. Utilisation des systèmes d'aide à la conduite
CAMRY_HV_EK

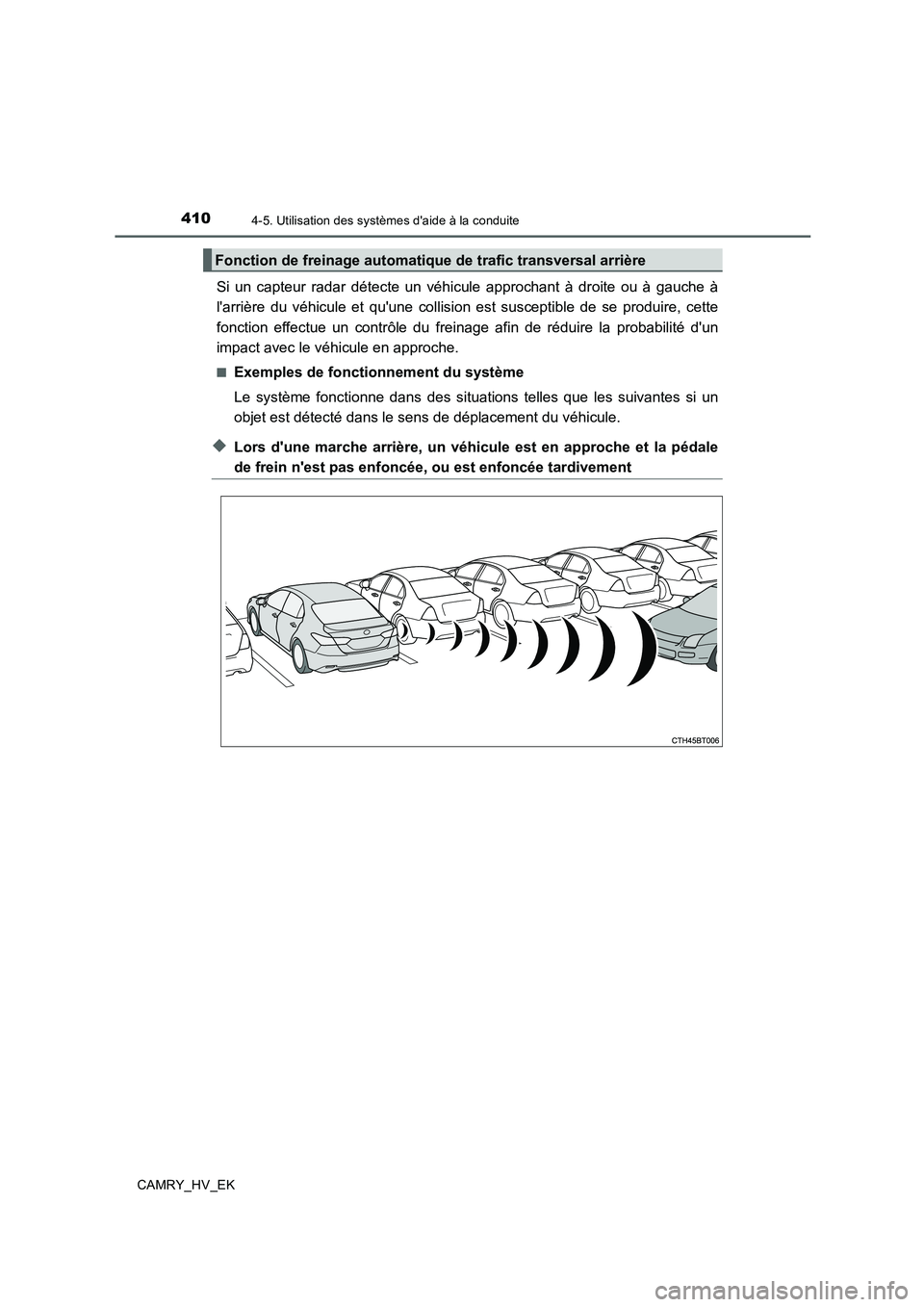

Si un capteur radar détecte un véhicule approchant à droite ou à gauche à
l'arrière du véhicule et qu'une collision est susceptible de se produire, cette
fonction effectue un contrôle du freinage afin de réduire la probabilité d'un
impact avec le véhicule en approche.
■Exemples de fonctionnement du système
Le système fonctionne dans des situations telles que les suivantes si un
objet est détecté dans le sens de déplacement du véhicule.
◆Lors d'une marche arrière, un véhicule est en approche et la pédale
de frein n'est pas enfoncée, ou est enfoncée tardivement
Fonction de freinage automatique de trafic transversal arrière
