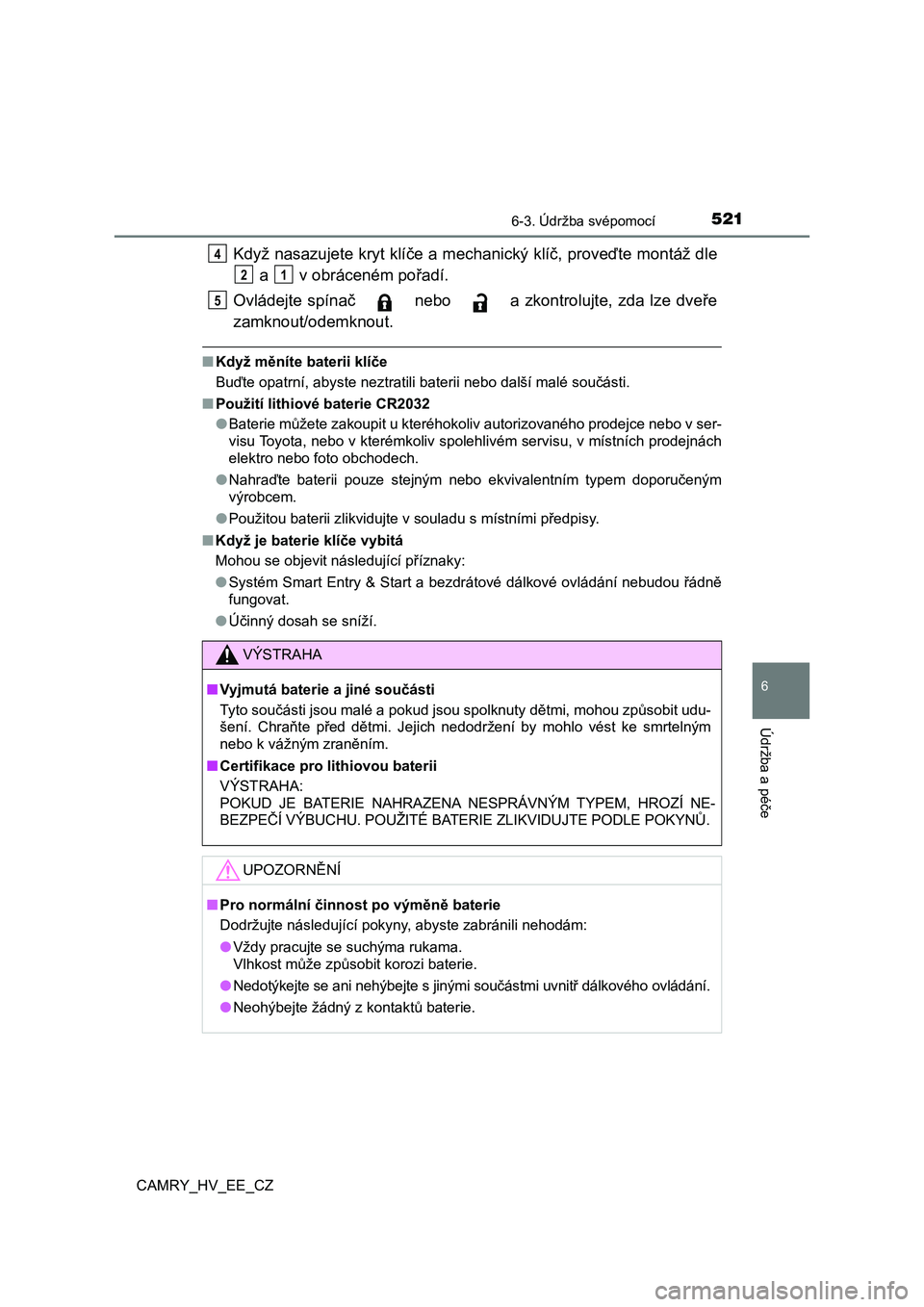

5216-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
Když nasazujete kryt klíče a mechanický klíč, proveďte montáž dle
a v obráceném pořadí.
Ovládejte spínač nebo a zkontrolujte, zda lze dveře
zamknout/odemknout.
■ Když měníte baterii klíče
Buďte opatrní, abyste neztratili baterii nebo další malé součás ti.
■ Použití lithiové baterie CR2032
● Baterie můžete zakoupit u kteréhokoliv autorizovaného prodejce nebo v ser-
visu Toyota, nebo v kterémkoliv spolehlivém servisu, v místních prodejnách
elektro nebo foto obchodech.
● Nahraďte baterii pouze stejným nebo ekvivalentním typem doporučeným
výrobcem.
● Použitou baterii zlikvidujte v souladu s místními předpisy.
■ Když je baterie klíče vybitá
Mohou se objevit následující příznaky:
● Systém Smart Entry & Start a bezdrátové dálkové ovládání nebudou řádně
fungovat.
● Účinný dosah se sníží.
VÝSTRAHA
■Vyjmutá baterie a jiné součásti
Tyto součásti jsou malé a pokud jsou spolknuty dětmi, mohou způ sobit udu-
šení. Chraňte před dětmi. Jejich nedodržení by mohlo vést ke sm rtelným
nebo k vážným zraněním.
■ Certifikace pro lithiovou baterii
VÝSTRAHA:
POKUD JE BATERIE NAHRAZENA NESPRÁVNÝM TYPEM, HROZÍ NE-
BEZPEČÍ VÝBUCHU. POUŽITÉ BATER IE ZLIKVIDUJTE PODLE POKYNŮ.
UPOZORNĚNÍ
■Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
● Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi baterie.
● Nedotýkejte se ani nehýbejte s jinými součástmi uvnitř dálkového ovládání.
● Neohýbejte žádný z kontaktů baterie.
4
21
5

5226-3. Údržba svépomocí
CAMRY_HV_EE_CZ
Vypněte spínač POWER.
Otevřete kryt pojistkové skříňky.
Kontrola a výměna pojistek
Pokud některá z elektrických s oučástí nefunguje, může mít pře-
pálenou pojistku. Pokud se tak sta ne, zkontrolujte a vyměňte po-
jistku, pokud je to potřeba.
1
2
Motorový prostor (typ A)Motorový prostor (typ B)
Zatlačte úchyty dovnitř a víčko
zdvihněte.
Zatlačte úchyty dovnitř a víčko
zdvihněte.
Pod přístrojovým panelem na
straně řidiče (vozidla s levo-
stranným řízením)
Pod přístrojovým panelem na
straně spolujezdce (vozidla
s pravostranným řízením)
Vyjměte víčko.
Při vyjímání nebo nasazování víč-
ka stlačte západku.
Vyjměte víčko.
Při vyjímání nebo nasazování víč-
ka stlačte západku.

5236-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze
pojistky typu A.
Zkontrolujte, zda není pojistka přepálená.
3
4
Ty p ATy p B
Ty p C
Normální pojistka
Přepálená pojistka
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodno-
ty. Proudovou hodnotu naleznete na víčku pojistkové skříňky.
1
2

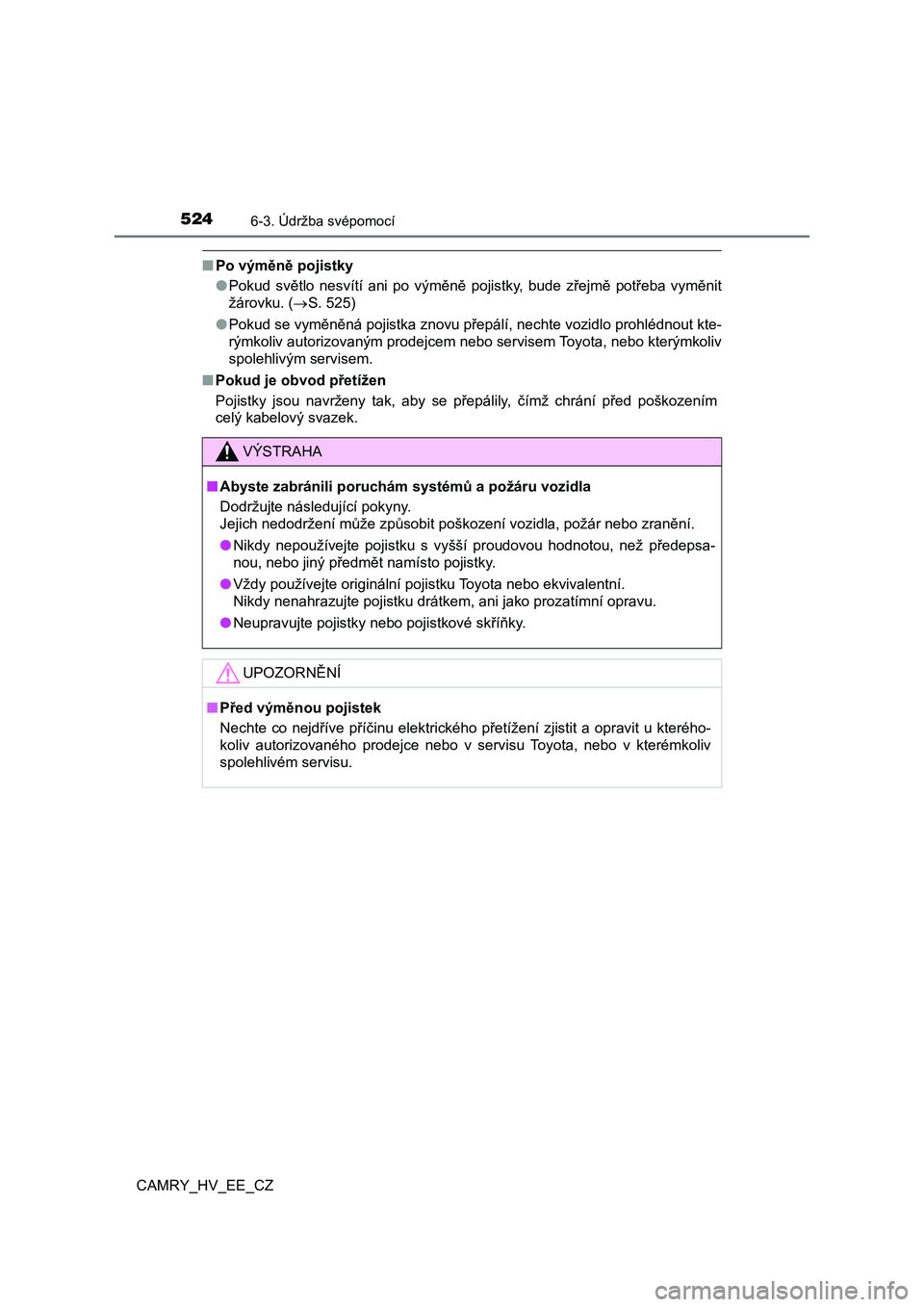

5246-3. Údržba svépomocí
CAMRY_HV_EE_CZ
■Po výměně pojistky
● Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. ( S. 525)
● Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte rýmkoliv
spolehlivým servisem.
■ Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
VÝSTRAHA
■ Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo z ranění.
● Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
● Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu .
● Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opr avit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kte rémkoliv
spolehlivém servisu.

5256-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 620)
Žárovky
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Pokud vám připadá výměna vadné
žárovky obtížně proveditelná, k ontaktujte kteréhokoliv autorizo-
vaného prodejce nebo servis To yota, nebo jiný spolehlivý
servis.
Pro informace o výměně dalších žárovek kontaktujte kteréhoko-
liv autorizovaného prodejce nebo servis Toyota, nebo jiný spo-
lehlivý servis.
Příprava na výměnu žárovky
Umístění žárovek
PředekVzadu
Přední směrová světla
(typ se žárovkou)
Couvací světla
(typ se žárovkou)
Zadní směrová světla
(typ se žárovkou)
11
2

5266-3. Údržba svépomocí
CAMRY_HV_EE_CZ
■Přední směrová světla (typ se žárovkou)
Otočte paticí žárovky doleva.
Tvar patice žárovky se může lišit
od zobrazeného v závislosti na
cílovém určení vozidla.
Vyjměte žárovku.
Nasaďte novou žárovku, pak
namontujte patici žárovky do
jednotky světla jejím zasunu-
tím a otočením doprava.
Výměna žárovek
1
2
3

5276-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
■Couvací světla (typ se žárovkou)
Otevřete víko kufru a vyjměte
příchytky.
Částečně odstraňt e kryt víka
kufru.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
1
2
3
4

5286-3. Údržba svépomocí
CAMRY_HV_EE_CZ
Nasaďte novou žárovku, pak
namontujte patici žárovky do
jednotky světla jejím zasunu-
tím a otočením doprava.
Nainstalujte zpět kryt víka
kufru pomocí příchytek.
5
6

5296-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
■Zadní směrová světla (typ se žárovkou)
Otevřete kufr a nalepte
ochrannou pásku na karose-
rii vozidla kolem jednotky
světla.
Použijte maskovací pásku atd.
Nepoužívejte pásku na potrubí,
protože ta může při odstraňová-
ní zanechávat zbytky nebo po-
škodit lak.
Vyjměte kryt.
Zasuňte plochý šroubovák
mezi kryt a jednotku světel
a vypačte kryt v několika
polohách dle obrázku,
abyste rozpojili úchyty (vy-
značeny čárkovanou čarou).
Zatáhněte kryt směrem
k zadní části vozidla, abys-
te rozpojili úchyty (vyzna-
čeny čárkovanou čarou)
a kryt vyjměte.
Abyste zabránili poškrábání vo-
zidla, omotejte špičku plochého
šroubováku hadříkem atd.
Vyjměte 2 šroubky.
1
2
1
2
3

5306-3. Údržba svépomocí
CAMRY_HV_EE_CZ
Vyjměte jednotku světel.
Připevněte dlouhé kusy
balicí pásky na jednotku
světel a přesahující část
přeložte na polovinu.
Držte pásku za přeloženou
část a zatáhněte směrem
k zadní části vozidla, abys-
te jednotku světel vyjmuli.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
4
1
2
5
6
