4496-2. Mantenimiento
6
Mantenimiento y cuidados
CAMRY_HV_OM_ES

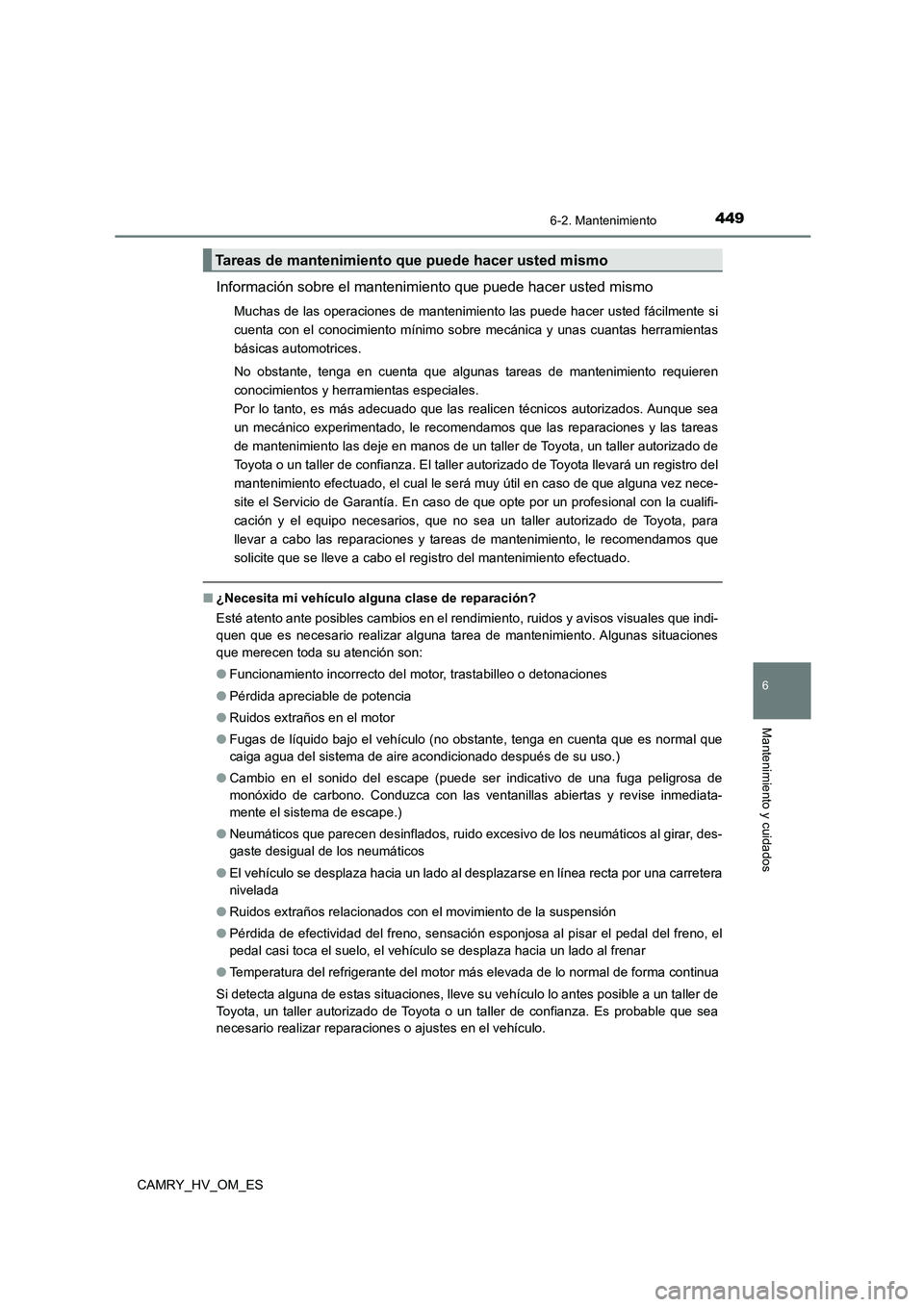

Información sobre el mantenimiento que puede hacer usted mismo
Muchas de las operaciones de mantenimiento las puede hacer usted fácilmente si
cuenta con el conocimiento mínimo sobre mecánica y unas cuantas herramientas
básicas automotrices.
No obstante, tenga en cuenta que algunas tareas de mantenimiento requieren
conocimientos y herramientas especiales.
Por lo tanto, es más adecuado que las realicen técnicos autorizados. Aunque sea
un mecánico experimentado, le recomendamos que las reparaciones y las tareas
de mantenimiento las deje en manos de un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza. El taller autorizado de Toyota llevará un registro del
mantenimiento efectuado, el cual le será muy útil en caso de que alguna vez nece-
site el Servicio de Garantía. En caso de que opte por un profesional con la cualifi-
cación y el equipo necesarios, que no sea un taller autorizado de Toyota, para
llevar a cabo las reparaciones y tareas de mantenimiento, le recomendamos que
solicite que se lleve a cabo el registro del mantenimiento efectuado.
■ ¿Necesita mi vehículo alguna clase de reparación?
Esté atento ante posibles cambios en el rendimiento, ruidos y avisos visuales que indi-
quen que es necesario realizar alguna tarea de mantenimiento. Algunas situaciones
que merecen toda su atención son:
● Funcionamiento incorrecto del motor, trastabilleo o detonaciones
● Pérdida apreciable de potencia
● Ruidos extraños en el motor
● Fugas de líquido bajo el vehículo (no obstante, tenga en cuenta que es normal que
caiga agua del sistema de aire acondicionado después de su uso.)
● Cambio en el sonido del escape (puede ser indicativo de una fuga peligrosa de
monóxido de carbono. Conduzca con las ventanillas abiertas y revise inmediata-
mente el sistema de escape.)
● Neumáticos que parecen desinflados, ruido excesivo de los neumáticos al girar, des-
gaste desigual de los neumáticos
● El vehículo se desplaza hacia un lado al desplazarse en línea recta por una carretera
nivelada
● Ruidos extraños relacionados con el movimiento de la suspensión
● Pérdida de efectividad del freno, sensación esponjosa al pisar el pedal del freno, el
pedal casi toca el suelo, el vehículo se desplaza hacia un lado al frenar
● Temperatura del refrigerante del motor más elevada de lo normal de forma continua
Si detecta alguna de estas situaciones, lleve su vehículo lo antes posible a un taller de
Toyota, un taller autorizado de Toyota o un taller de confianza. Es probable que sea
necesario realizar reparaciones o ajustes en el vehículo.
Tareas de mantenimiento qu e puede hacer usted mismo

4506-2. Mantenimiento
CAMRY_HV_OM_ES

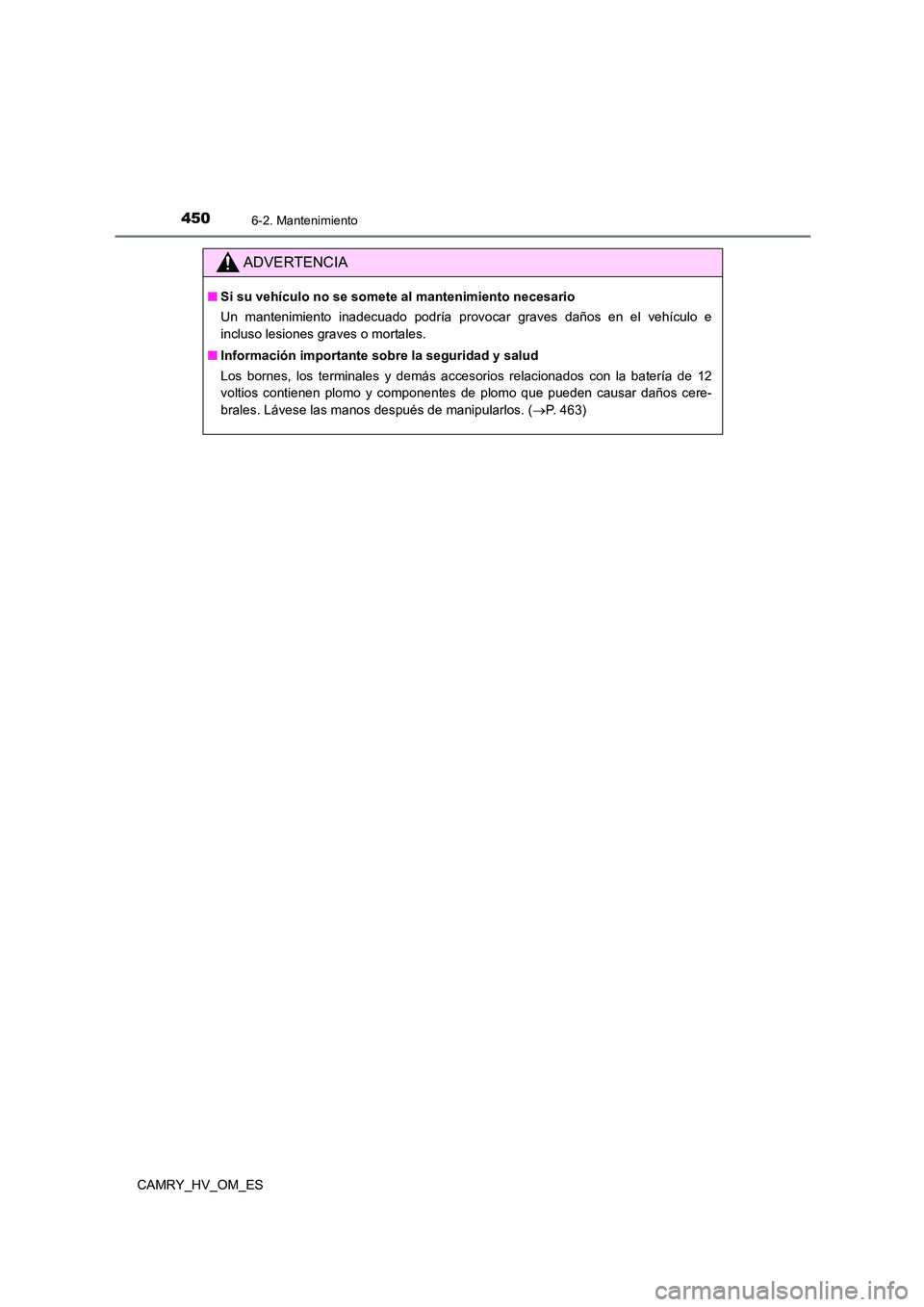

ADVERTENCIA
■Si su vehículo no se somete al mantenimiento necesario
Un mantenimiento inadecuado podría provocar graves daños en el vehículo e
incluso lesiones graves o mortales.
■ Información importante sobre la seguridad y salud
Los bornes, los terminales y demás accesorios relacionados con la batería de 12
voltios contienen plomo y componentes de plomo que pueden causar daños cere-
brales. Lávese las manos después de manipularlos. ( P. 463)

451
CAMRY_HV_OM_ES
6
Mantenimiento y cuidados
6-3. Tareas de mantenimiento que puede hacer usted mismo

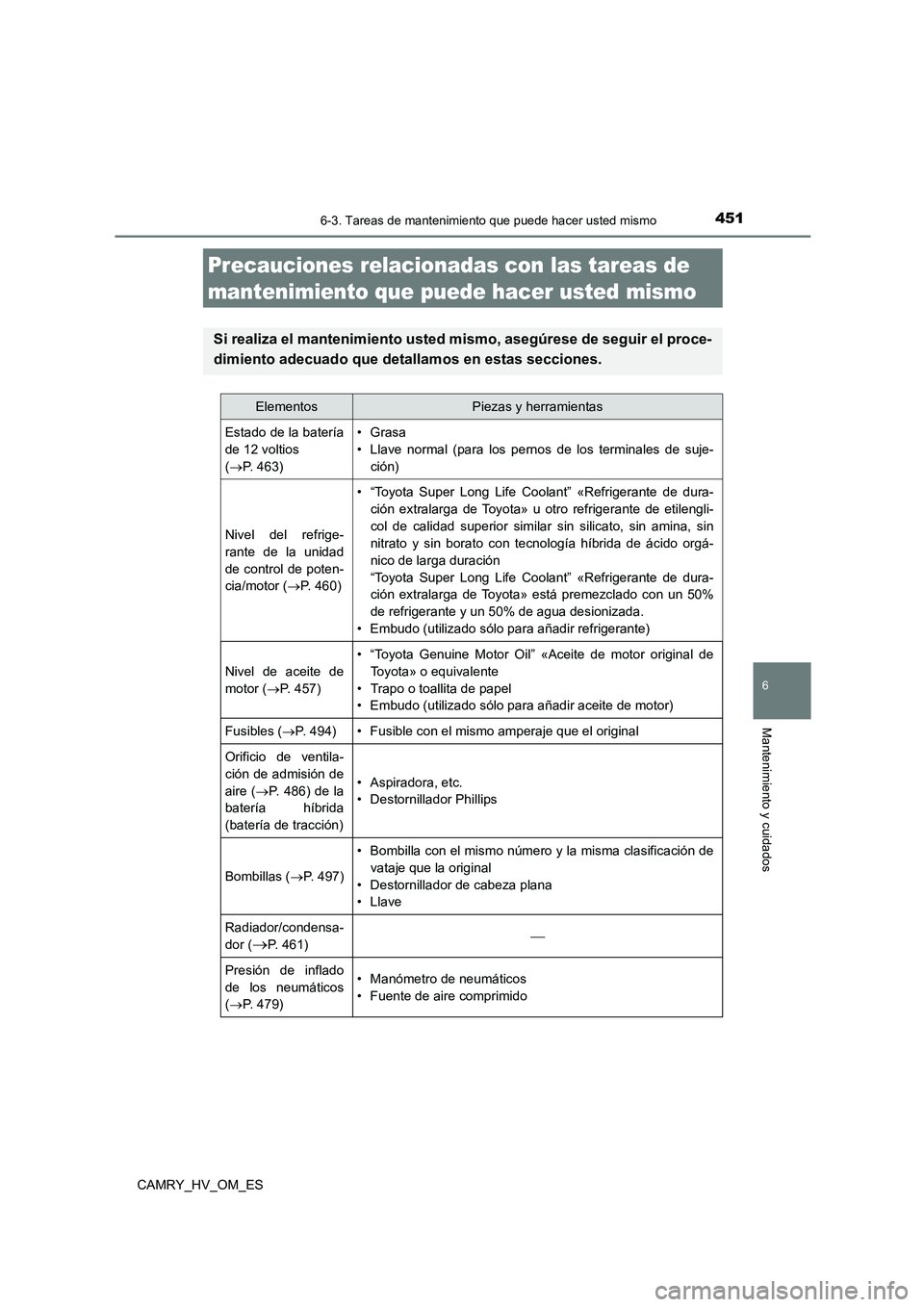

Precauciones relacionadas con las tareas de
mantenimiento que puede hacer usted mismo
Si realiza el mantenimiento usted mismo, asegúrese de seguir el proce-
dimiento adecuado que detallamos en estas secciones.
ElementosPiezas y herramientas
Estado de la batería
de 12 voltios
( P. 463)
•Grasa
• Llave normal (para los pernos de los terminales de suje-
ción)
Nivel del refrige-
rante de la unidad
de control de poten-
cia/motor ( P. 460)
• “Toyota Super Long Life Coolant” «Refrigerante de dura-
ción extralarga de Toyota» u otro refrigerante de etilengli-
col de calidad superior similar sin silicato, sin amina, sin
nitrato y sin borato con tecnología híbrida de ácido orgá-
nico de larga duración
“Toyota Super Long Life Coolant” «Refrigerante de dura-
ción extralarga de Toyota» está premezclado con un 50%
de refrigerante y un 50% de agua desionizada.
• Embudo (utilizado sólo para añadir refrigerante)
Nivel de aceite de
motor ( P. 457)
• “Toyota Genuine Motor Oil” «Aceite de motor original de
Toyota» o equivalente
• Trapo o toallita de papel
• Embudo (utilizado sólo para añadir aceite de motor)
Fusibles ( P. 494)• Fusible con el mismo amperaje que el original
Orificio de ventila-
ción de admisión de
aire ( P. 486) de la
batería híbrida
(batería de tracción)
• Aspiradora, etc.
• Destornillador Phillips
Bombillas ( P. 497)
• Bombilla con el mismo número y la misma clasificación de
vataje que la original
• Destornillador de cabeza plana
•Llave
Radiador/condensa-
dor (P. 461)
Presión de inflado
de los neumáticos
( P. 479)
• Manómetro de neumáticos
• Fuente de aire comprimido

4526-3. Tareas de mantenimiento que puede hacer usted mismo
CAMRY_HV_OM_ES

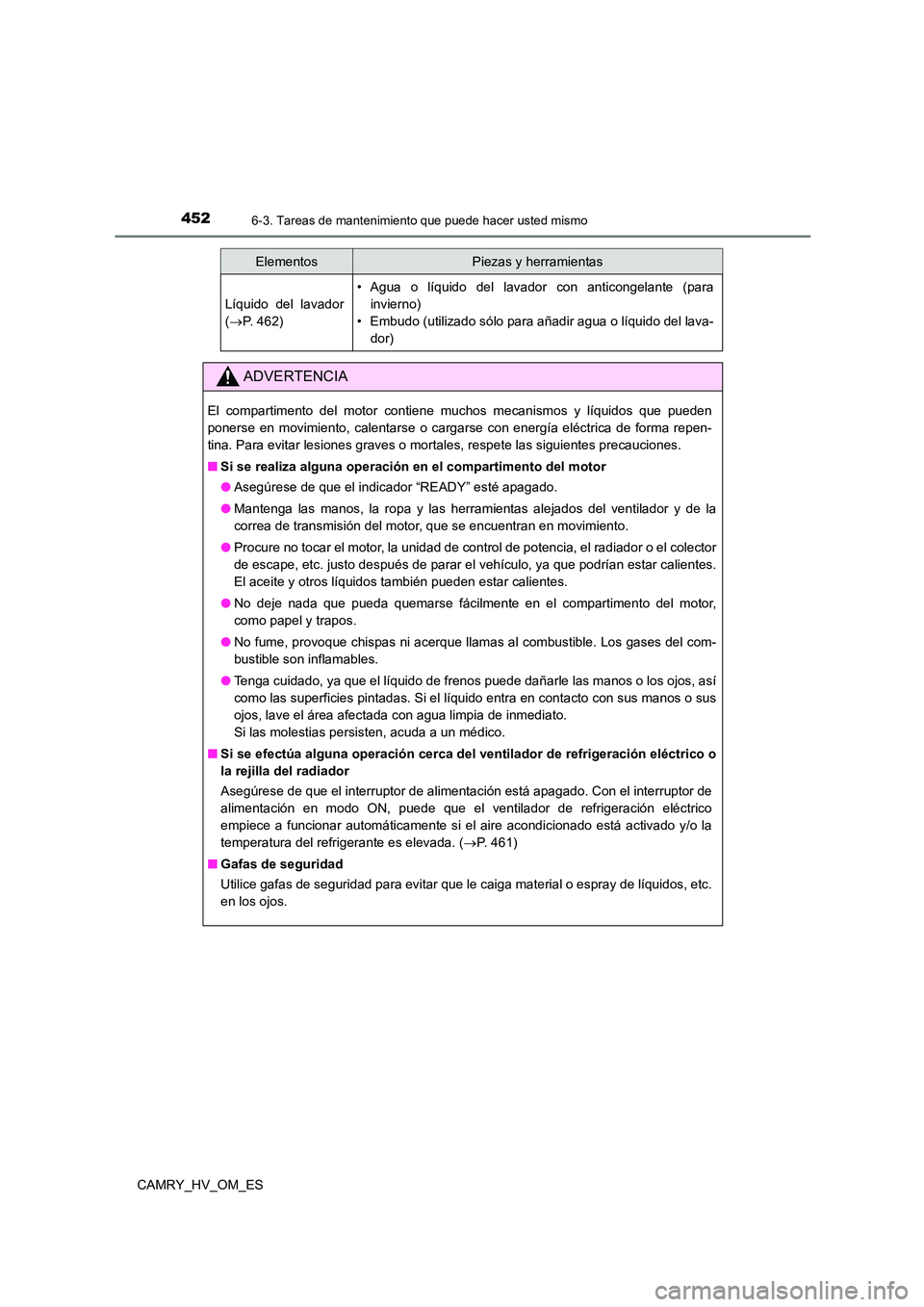

Líquido del lavador
( P. 462)
• Agua o líquido del lavador con anticongelante (para
invierno)
• Embudo (utilizado sólo para añadir agua o líquido del lava-
dor)
ADVERTENCIA
El compartimento del motor contiene muchos mecanismos y líquidos que pueden
ponerse en movimiento, calentarse o cargarse con energía eléctrica de forma repen-
tina. Para evitar lesiones graves o mortales, respete las siguientes precauciones.
■ Si se realiza alguna operación en el compartimento del motor
● Asegúrese de que el indicador “READY” esté apagado.
● Mantenga las manos, la ropa y las herramientas alejados del ventilador y de la
correa de transmisión del motor, que se encuentran en movimiento.
● Procure no tocar el motor, la unidad de control de potencia, el radiador o el colector
de escape, etc. justo después de parar el vehículo, ya que podrían estar calientes.
El aceite y otros líquidos también pueden estar calientes.
● No deje nada que pueda quemarse fácilmente en el compartimento del motor,
como papel y trapos.
● No fume, provoque chispas ni acerque llamas al combustible. Los gases del com-
bustible son inflamables.
● Tenga cuidado, ya que el líquido de frenos puede dañarle las manos o los ojos, así
como las superficies pintadas. Si el líquido entra en contacto con sus manos o sus
ojos, lave el área afectada con agua limpia de inmediato.
Si las molestias persisten, acuda a un médico.
■ Si se efectúa alguna operación cerca del ventilador de refrigeración eléctrico o
la rejilla del radiador
Asegúrese de que el interruptor de alimentación está apagado. Con el interruptor de
alimentación en modo ON, puede que el ventilador de refrigeración eléctrico
empiece a funcionar automáticamente si el aire acondicionado está activado y/o la
temperatura del refrigerante es elevada. ( P. 461)
■ Gafas de seguridad
Utilice gafas de seguridad para evitar que le caiga material o espray de líquidos, etc.
en los ojos.
ElementosPiezas y herramientas

4536-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
CAMRY_HV_OM_ES

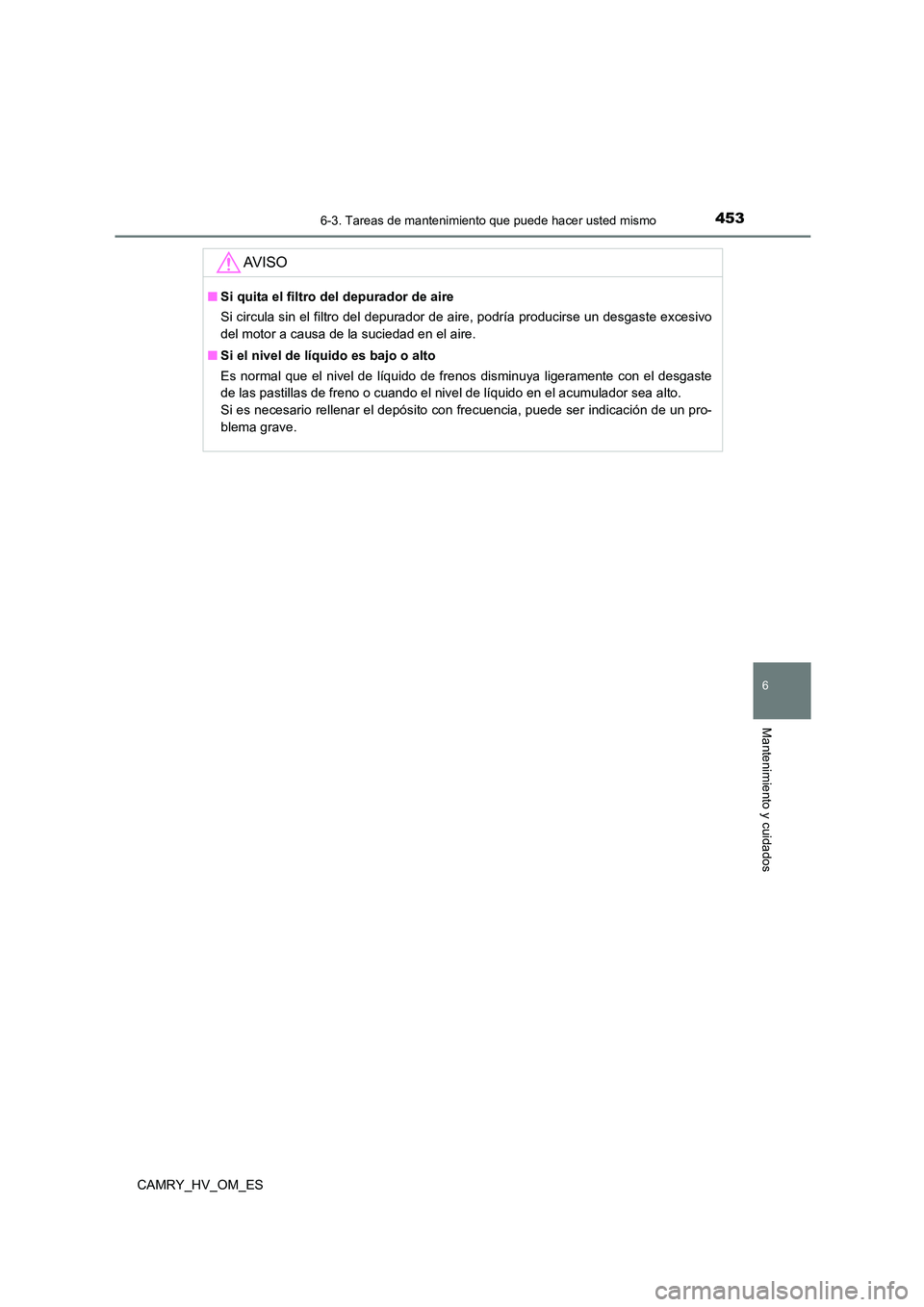

AV I S O
■Si quita el filtro del depurador de aire
Si circula sin el filtro del depurador de aire, podría producirse un desgaste excesivo
del motor a causa de la suciedad en el aire.
■ Si el nivel de líquido es bajo o alto
Es normal que el nivel de líquido de frenos disminuya ligeramente con el desgaste
de las pastillas de freno o cuando el nivel de líquido en el acumulador sea alto.
Si es necesario rellenar el depósito con frecuencia, puede ser indicación de un pro-
blema grave.

4546-3. Tareas de mantenimiento que puede hacer usted mismo
CAMRY_HV_OM_ES

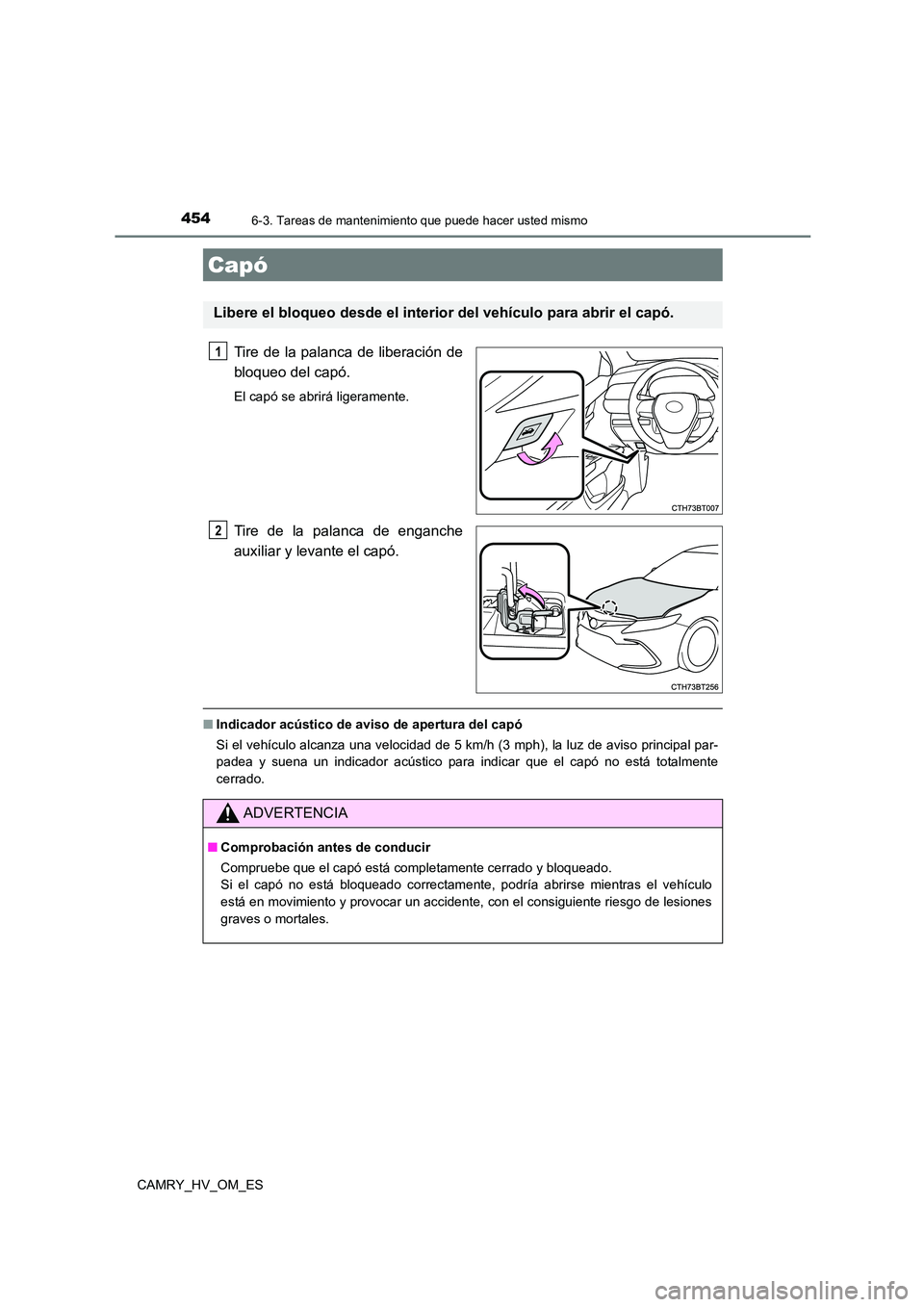

Tire de la palanca de liberación de
bloqueo del capó.
El capó se abrirá ligeramente.
Tire de la palanca de enganche
auxiliar y levante el capó.
■ Indicador acústico de aviso de apertura del capó
Si el vehículo alcanza una velocidad de 5 km/h (3 mph), la luz de aviso principal par-
padea y suena un indicador acústico para indicar que el capó no está totalmente
cerrado.
Capó
Libere el bloqueo desde el interior del vehículo para abrir el capó.
1
2
ADVERTENCIA
■ Comprobación antes de conducir
Compruebe que el capó está completamente cerrado y bloqueado.
Si el capó no está bloqueado correctamente, podría abrirse mientras el vehículo
está en movimiento y provocar un accidente, con el consiguiente riesgo de lesiones
graves o mortales.

4556-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
CAMRY_HV_OM_ES
◆Parte delantera
◆Parte trasera

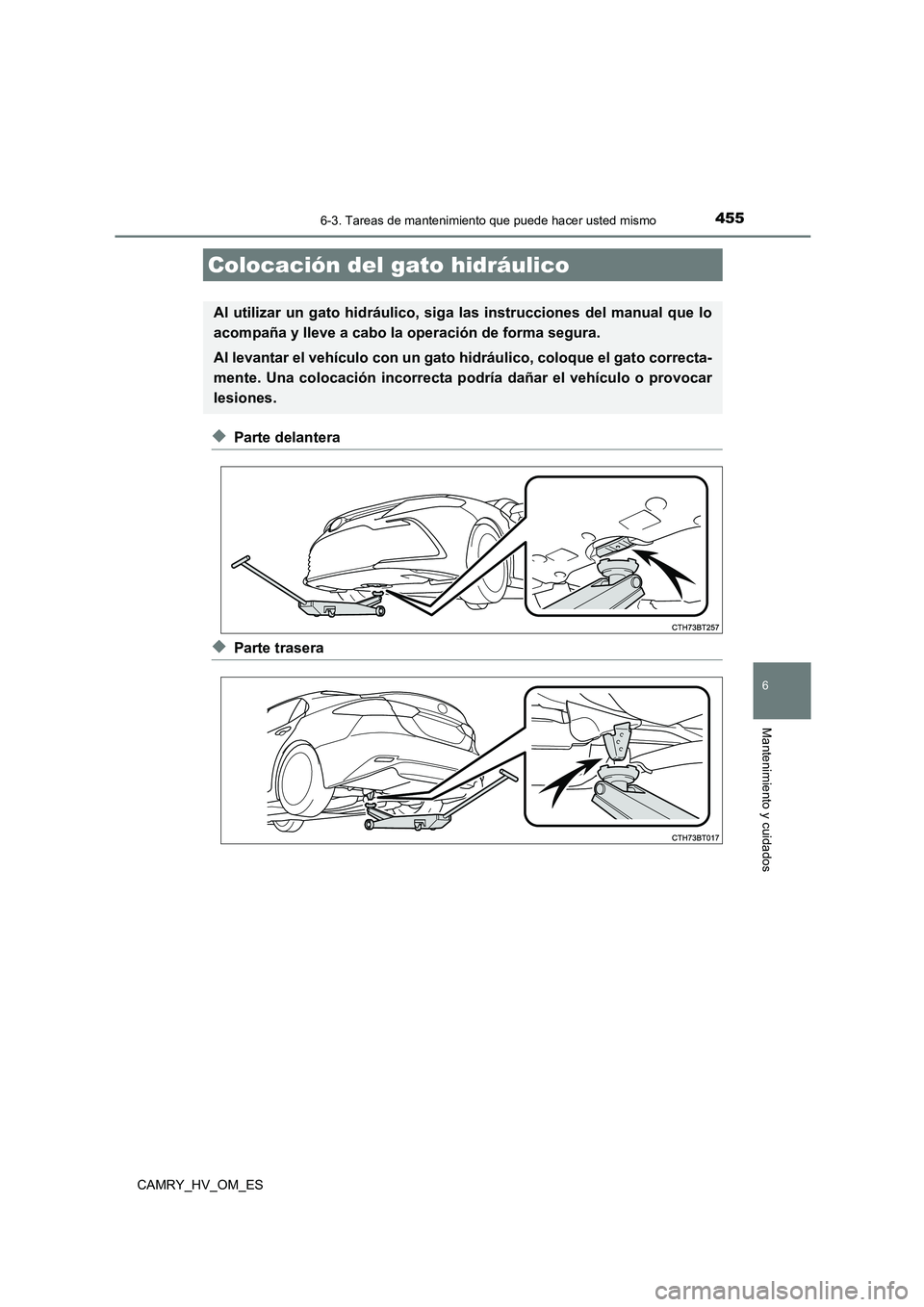

Colocación del gato hidráulico
Al utilizar un gato hidráulico, siga las instrucciones del manual que lo
acompaña y lleve a cabo la operación de forma segura.
Al levantar el vehículo con un gato hidráulico, coloque el gato correcta-
mente. Una colocación incorrecta po dría dañar el vehículo o provocar
lesiones.

4566-3. Tareas de mantenimiento que puede hacer usted mismo
CAMRY_HV_OM_ES

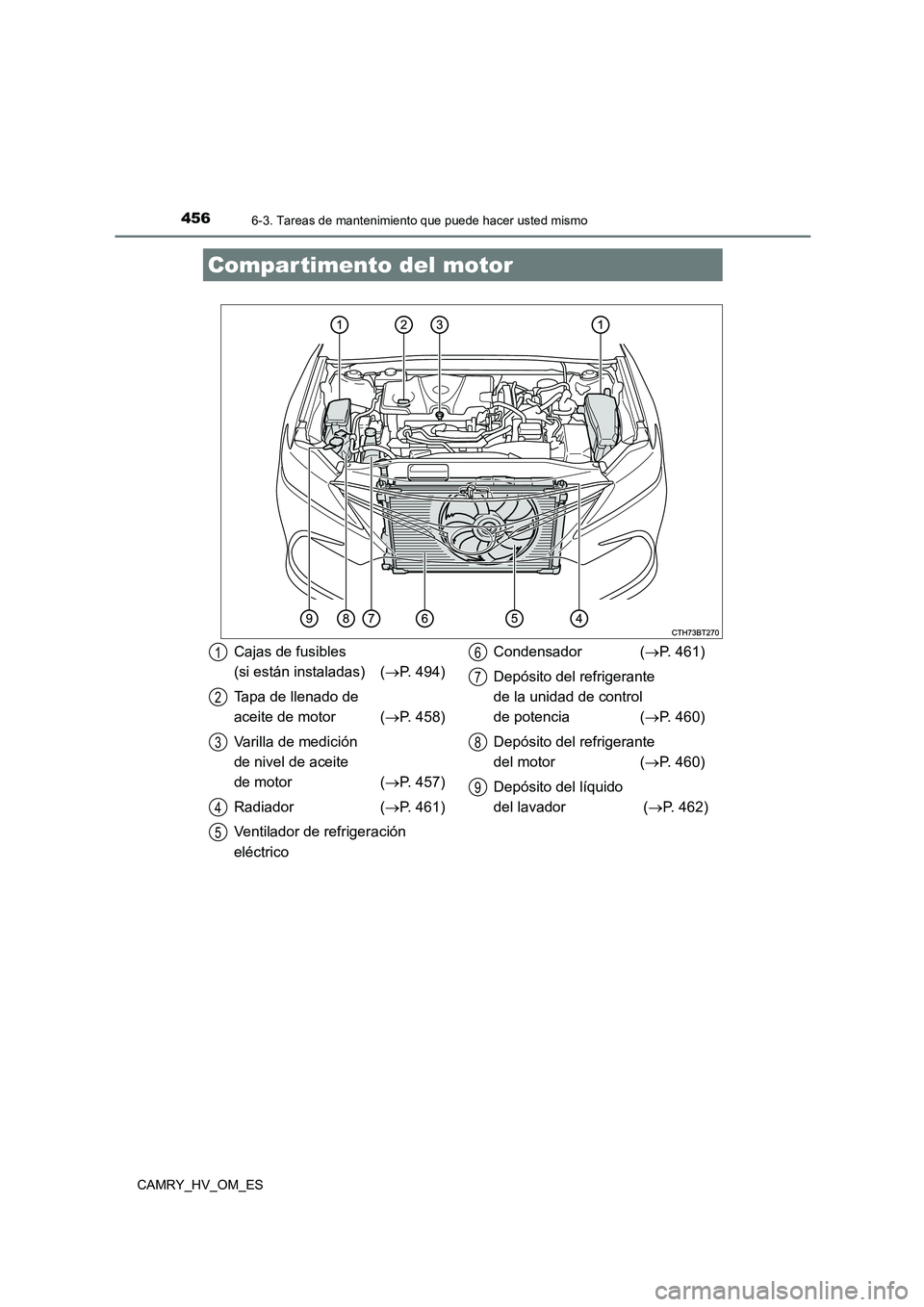

Compartimento del motor
Cajas de fusibles
(si están instaladas) ( P. 494)
Tapa de llenado de
aceite de motor ( P. 458)
Varilla de medición
de nivel de aceite
de motor ( P. 457)
Radiador ( P. 461)
Ventilador de refrigeración
eléctrico
Condensador ( P. 461)
Depósito del refrigerante
de la unidad de control
de potencia ( P. 460)
Depósito del refrigerante
del motor ( P. 460)
Depósito del líquido
del lavador ( P. 462)
1
2
3
4
5
6
7
8
9

4576-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
CAMRY_HV_OM_ES

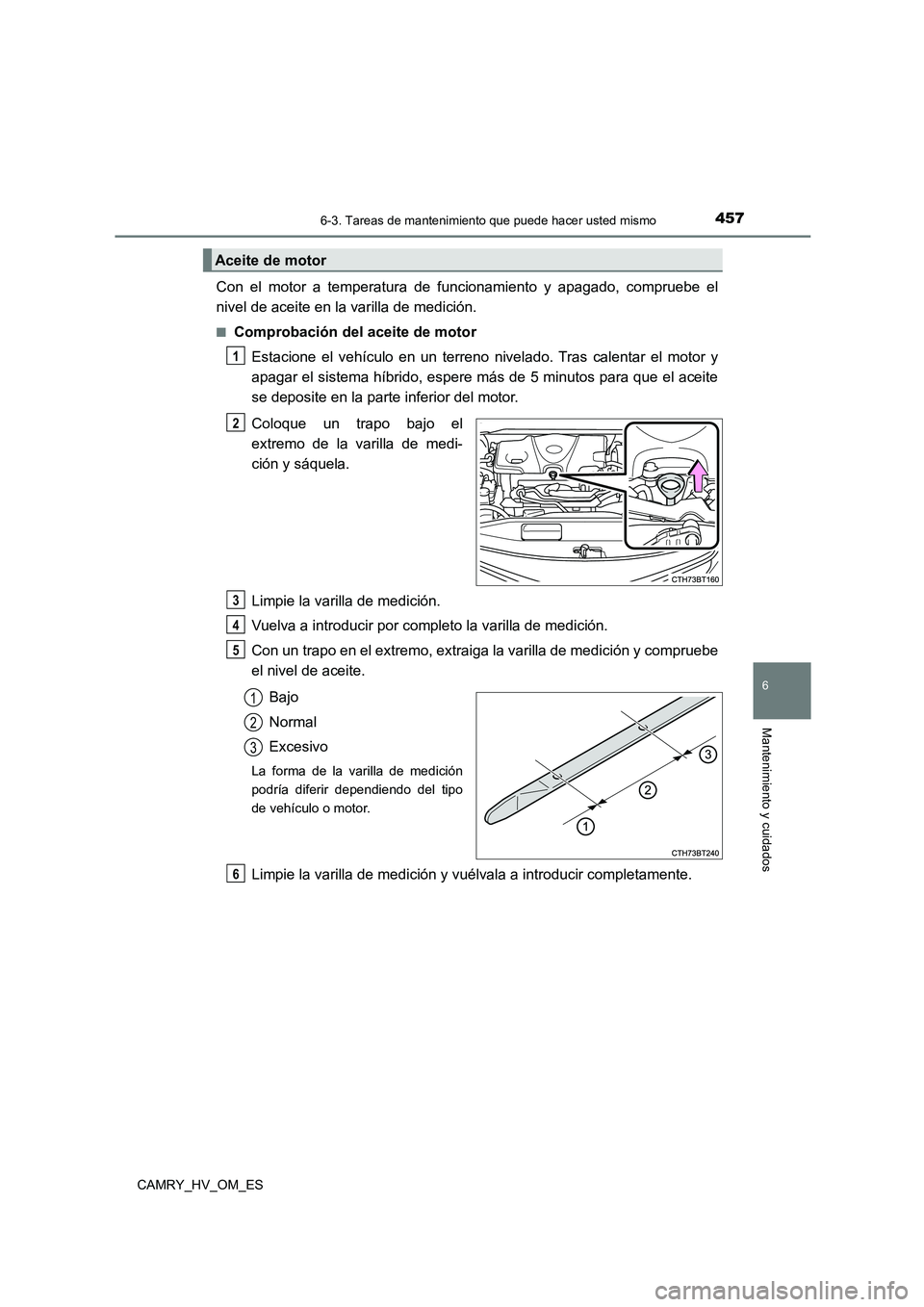

Con el motor a temperatura de funcionamiento y apagado, compruebe el
nivel de aceite en la varilla de medición.
■Comprobación del aceite de motor
Estacione el vehículo en un terreno nivelado. Tras calentar el motor y
apagar el sistema híbrido, espere más de 5 minutos para que el aceite
se deposite en la parte inferior del motor.
Coloque un trapo bajo el
extremo de la varilla de medi-
ción y sáquela.
Limpie la varilla de medición.
Vuelva a introducir por completo la varilla de medición.
Con un trapo en el extremo, extraiga la varilla de medición y compruebe
el nivel de aceite.
Bajo
Normal
Excesivo
La forma de la varilla de medición
podría diferir dependiendo del tipo
de vehículo o motor.
Limpie la varilla de medición y vuélvala a introducir completamente.
Aceite de motor
1
2
3
4
5
1
2
3
6

4586-3. Tareas de mantenimiento que puede hacer usted mismo
CAMRY_HV_OM_ES

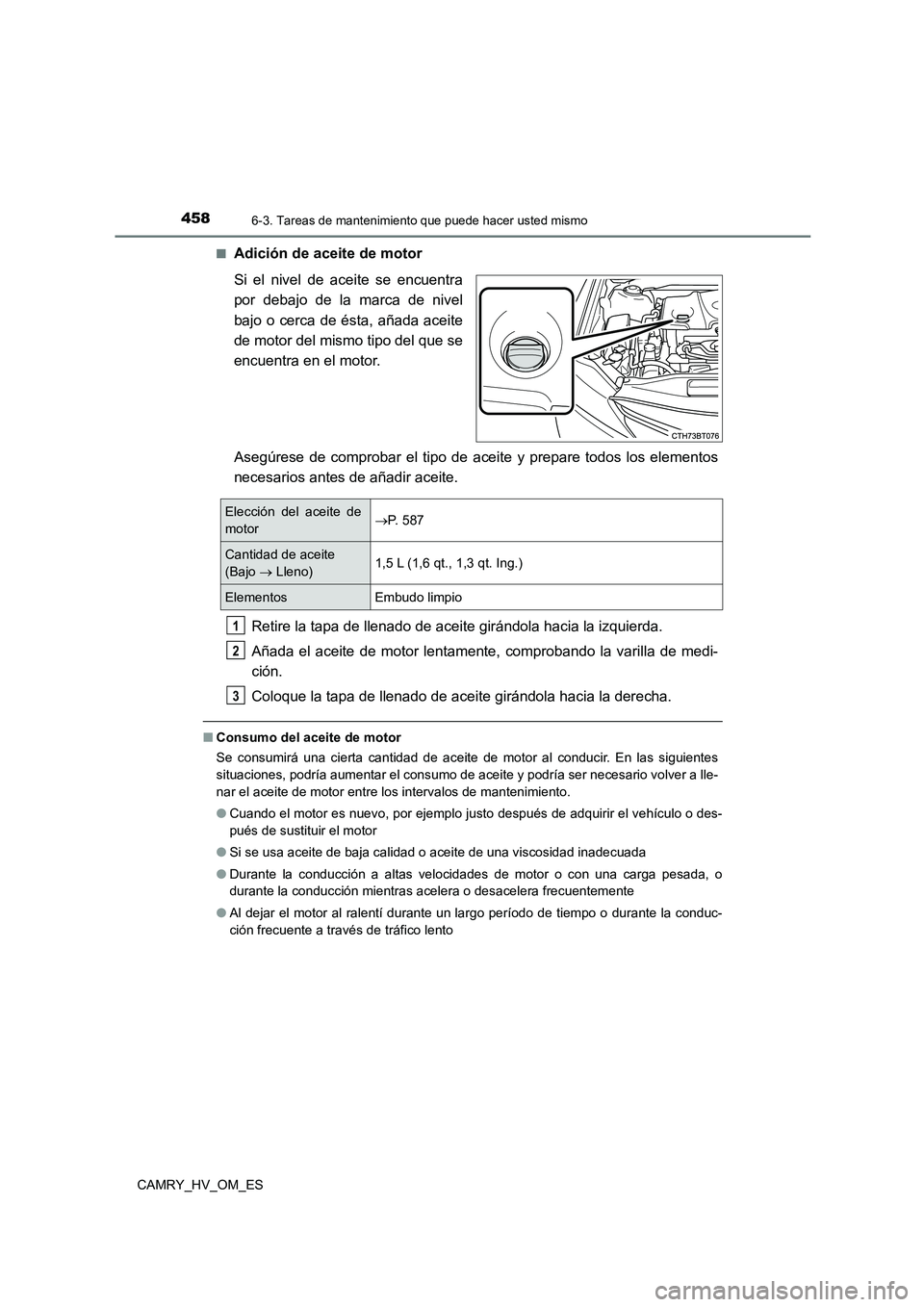

■Adición de aceite de motor
Si el nivel de aceite se encuentra
por debajo de la marca de nivel
bajo o cerca de ésta, añada aceite
de motor del mismo tipo del que se
encuentra en el motor.
Asegúrese de comprobar el tipo de aceite y prepare todos los elementos
necesarios antes de añadir aceite.
Retire la tapa de llenado de aceite girándola hacia la izquierda.
Añada el aceite de motor lentamente, comprobando la varilla de medi-
ción.
Coloque la tapa de llenado de aceite girándola hacia la derecha.
■ Consumo del aceite de motor
Se consumirá una cierta cantidad de aceite de motor al conducir. En las siguientes
situaciones, podría aumentar el consumo de aceite y podría ser necesario volver a lle-
nar el aceite de motor entre los intervalos de mantenimiento.
● Cuando el motor es nuevo, por ejemplo justo después de adquirir el vehículo o des-
pués de sustituir el motor
● Si se usa aceite de baja calidad o aceite de una viscosidad inadecuada
● Durante la conducción a altas velocidades de motor o con una carga pesada, o
durante la conducción mientras acelera o desacelera frecuentemente
● Al dejar el motor al ralentí durante un largo período de tiempo o durante la conduc-
ción frecuente a través de tráfico lento
Elección del aceite de
motor  P. 5 8 7
Cantidad de aceite
(Bajo  Lleno) 1,5 L (1,6 qt., 1,3 qt. Ing.)
Elementos Embudo limpio
1
2
3
