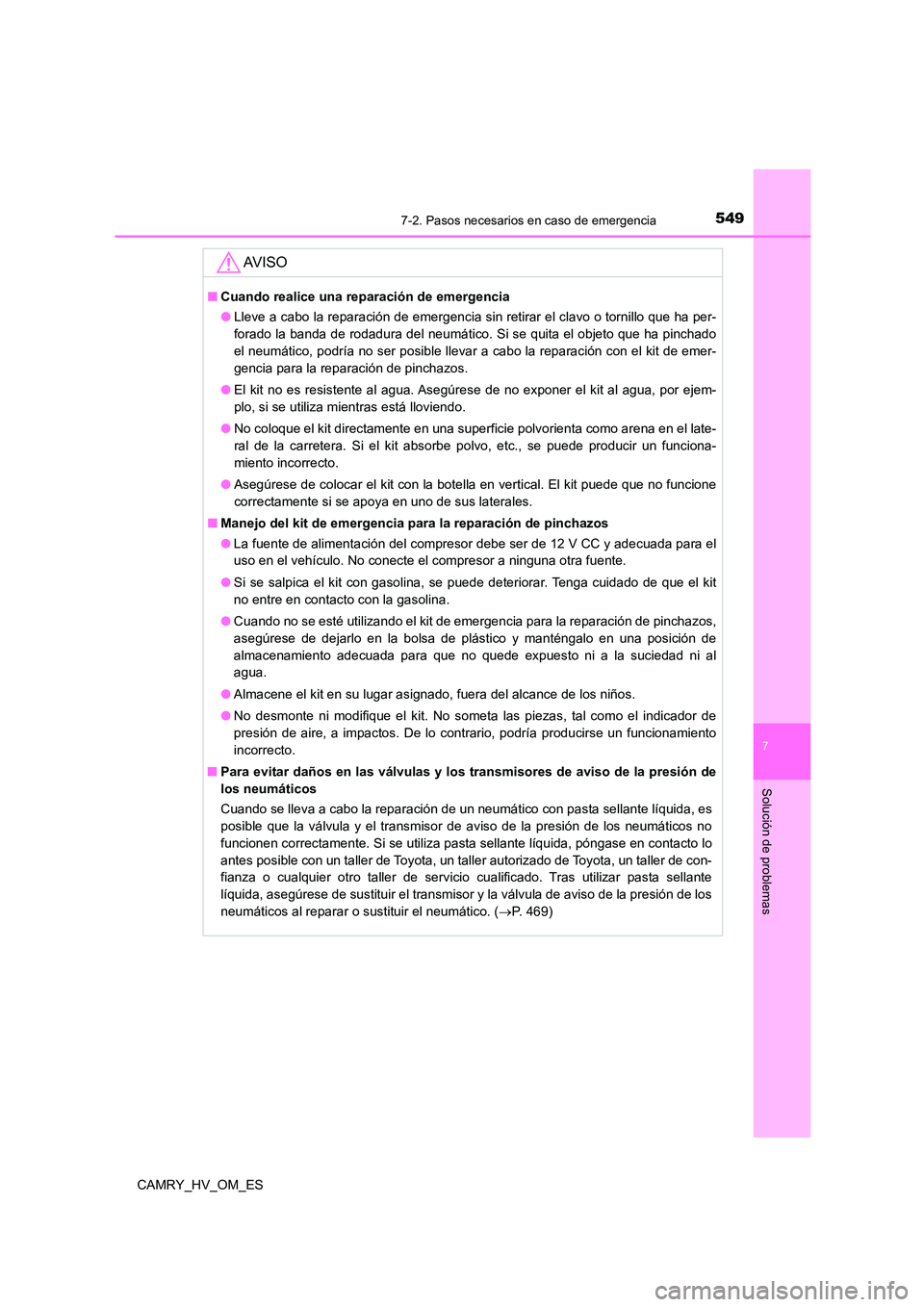

5497-2. Pasos necesarios en caso de emergencia
7
Solución de problemas
CAMRY_HV_OM_ES
AV I S O
■Cuando realice una reparación de emergencia
● Lleve a cabo la reparación de emergencia sin retirar el clavo o tornillo que ha per-
forado la banda de rodadura del neumático. Si se quita el objeto que ha pinchado
el neumático, podría no ser posible llevar a cabo la reparación con el kit de emer-
gencia para la reparación de pinchazos.
● El kit no es resistente al agua. Asegúrese de no exponer el kit al agua, por ejem-
plo, si se utiliza mientras está lloviendo.
● No coloque el kit directamente en una superficie polvorienta como arena en el late-
ral de la carretera. Si el kit absorbe polvo, etc., se puede producir un funciona-
miento incorrecto.
● Asegúrese de colocar el kit con la botella en vertical. El kit puede que no funcione
correctamente si se apoya en uno de sus laterales.
■ Manejo del kit de emergencia para la reparación de pinchazos
● La fuente de alimentación del compresor debe ser de 12 V CC y adecuada para el
uso en el vehículo. No conecte el compresor a ninguna otra fuente.
● Si se salpica el kit con gasolina, se puede deteriorar. Tenga cuidado de que el kit
no entre en contacto con la gasolina.
● Cuando no se esté utilizando el kit de emergencia para la reparación de pinchazos,
asegúrese de dejarlo en la bolsa de plástico y manténgalo en una posición de
almacenamiento adecuada para que no quede expuesto ni a la suciedad ni al
agua.
● Almacene el kit en su lugar asignado, fuera del alcance de los niños.
● No desmonte ni modifique el kit. No someta las piezas, tal como el indicador de
presión de aire, a impactos. De lo contrario, podría producirse un funcionamiento
incorrecto.
■ Para evitar daños en las válvulas y los transmisores de aviso de la presión de
los neumáticos
Cuando se lleva a cabo la reparación de un neumático con pasta sellante líquida, es
posible que la válvula y el transmisor de aviso de la presión de los neumáticos no
funcionen correctamente. Si se utiliza pasta sellante líquida, póngase en contacto lo
antes posible con un taller de Toyota, un taller autorizado de Toyota, un taller de con-
fianza o cualquier otro taller de servicio cualificado. Tras utilizar pasta sellante
líquida, asegúrese de sustituir el transmisor y la válvula de aviso de la presión de los
neumáticos al reparar o sustituir el neumático. ( P. 469)

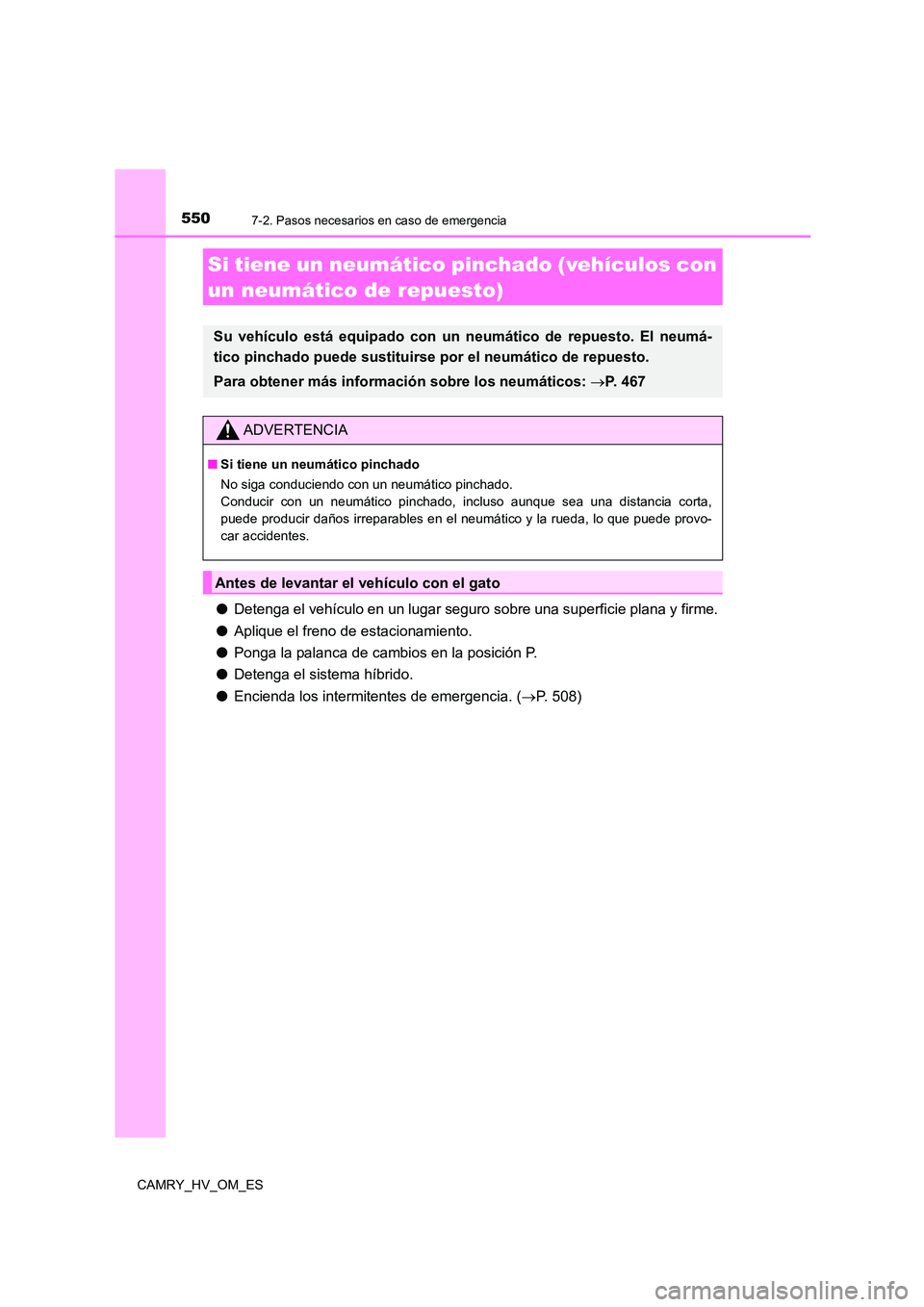

5507-2. Pasos necesarios en caso de emergencia
CAMRY_HV_OM_ES
●Detenga el vehículo en un lugar seguro sobre una superficie plana y firme.
● Aplique el freno de estacionamiento.
● Ponga la palanca de cambios en la posición P.
● Detenga el sistema híbrido.
● Encienda los intermitentes de emergencia. (P. 508)
Si tiene un neumático pinchado (vehículos con
un neumático de repuesto)
Su vehículo está equipado con un ne umático de repuesto. El neumá-
tico pinchado puede sustituir se por el neumático de repuesto.
Para obtener más informació n sobre los neumáticos: P. 467
ADVERTENCIA
■Si tiene un neumático pinchado
No siga conduciendo con un neumático pinchado.
Conducir con un neumático pinchado, incluso aunque sea una distancia corta,
puede producir daños irreparables en el neumático y la rueda, lo que puede provo-
car accidentes.
Antes de levantar el vehículo con el gato

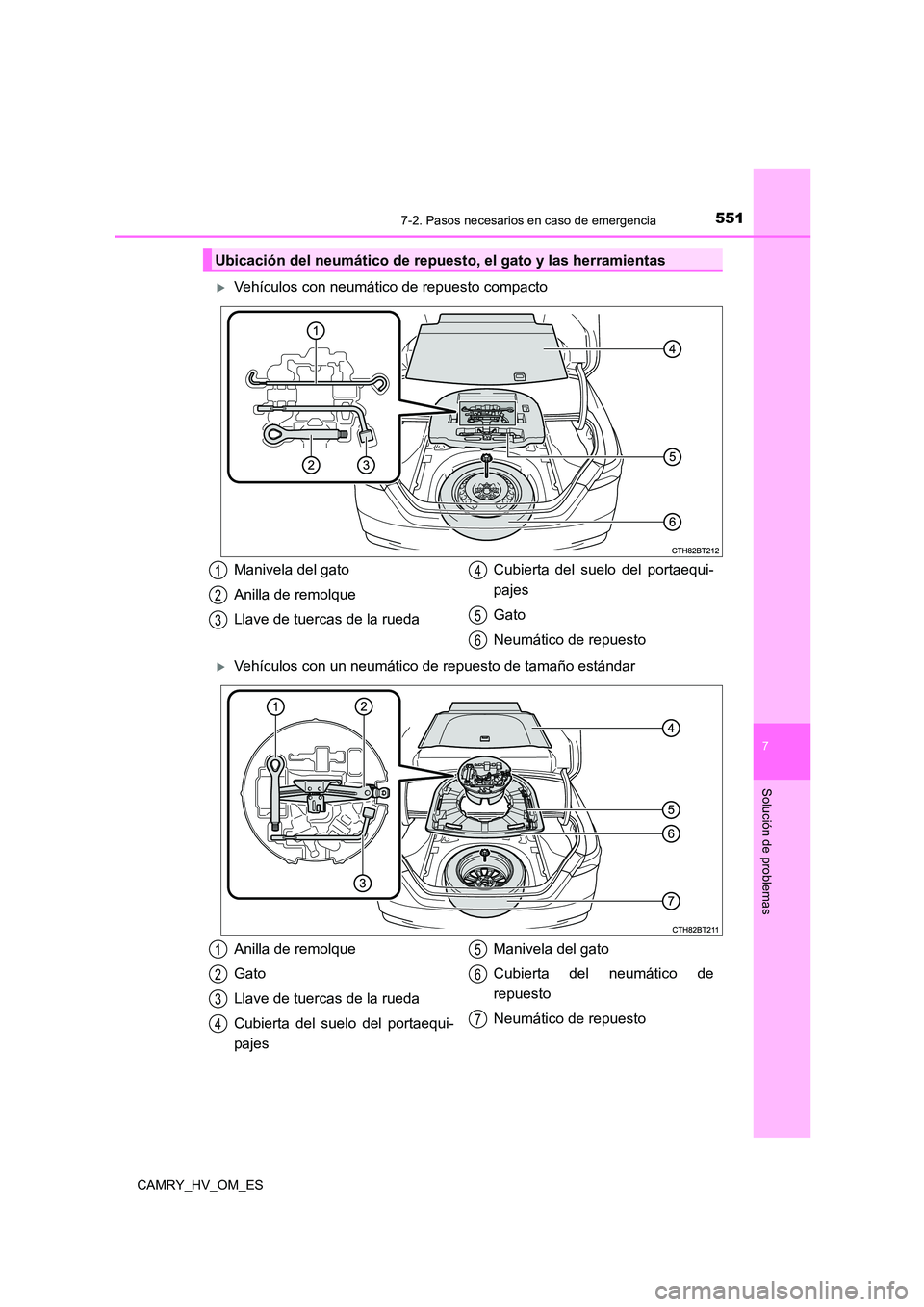

5517-2. Pasos necesarios en caso de emergencia
7
Solución de problemas
CAMRY_HV_OM_ES
Vehículos con neumático de repuesto compacto
Vehículos con un neumático de repuesto de tamaño estándar
Ubicación del neumático de repuesto, el gato y las herramientas
Manivela del gato
Anilla de remolque
Llave de tuercas de la rueda
Cubierta del suelo del portaequi-
pajes
Gato
Neumático de repuesto
1
2
3
4
5
6
Anilla de remolque
Gato
Llave de tuercas de la rueda
Cubierta del suelo del portaequi-
pajes
Manivela del gato
Cubierta del neumático de
repuesto
Neumático de repuesto
1
2
3
4
5
6
7

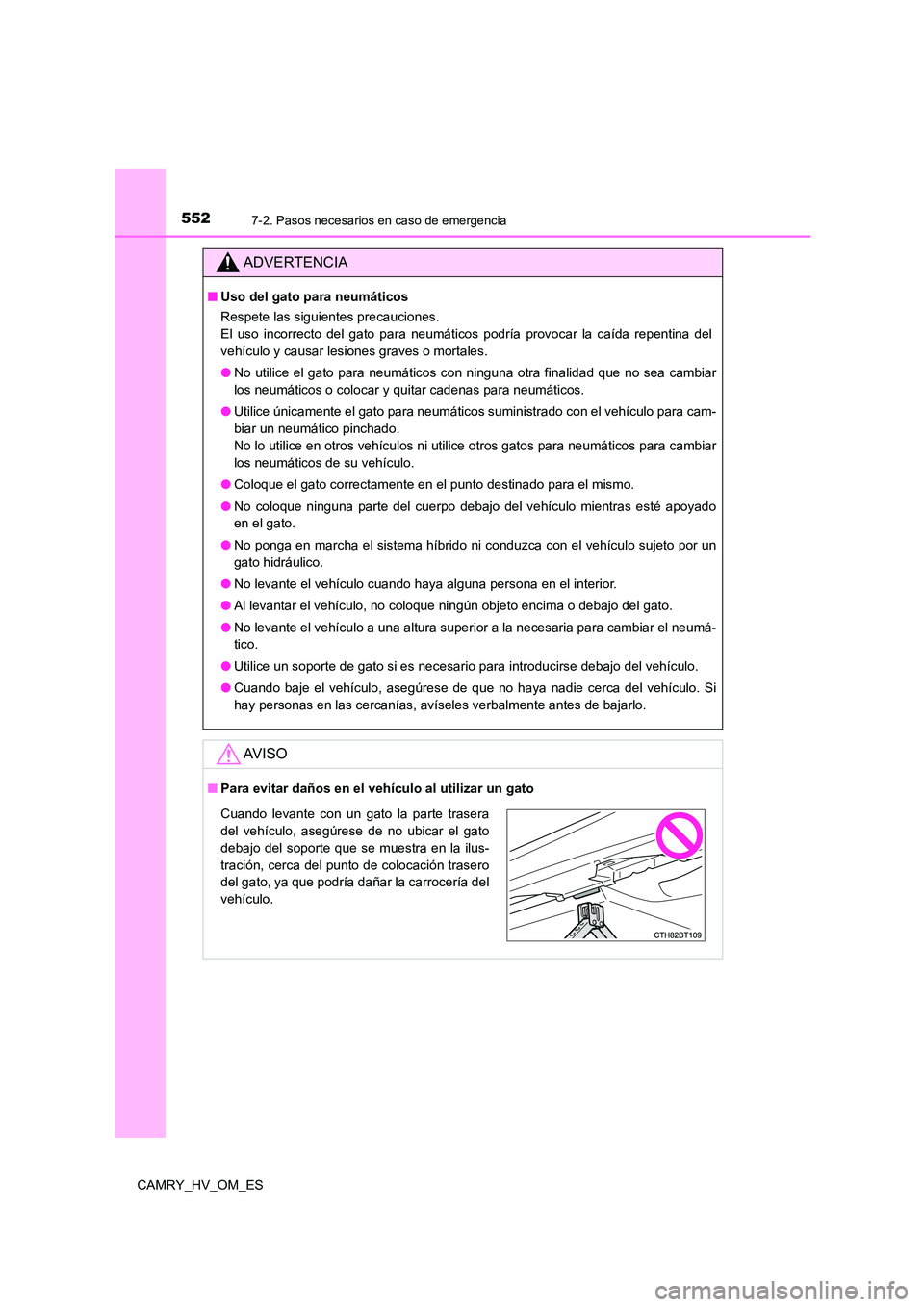

5527-2. Pasos necesarios en caso de emergencia
CAMRY_HV_OM_ES
ADVERTENCIA
■Uso del gato para neumáticos
Respete las siguientes precauciones.
El uso incorrecto del gato para neumáticos podría provocar la caída repentina del
vehículo y causar lesiones graves o mortales.
● No utilice el gato para neumáticos con ninguna otra finalidad que no sea cambiar
los neumáticos o colocar y quitar cadenas para neumáticos.
● Utilice únicamente el gato para neumáticos suministrado con el vehículo para cam-
biar un neumático pinchado.
No lo utilice en otros vehículos ni utilice otros gatos para neumáticos para cambiar
los neumáticos de su vehículo.
● Coloque el gato correctamente en el punto destinado para el mismo.
● No coloque ninguna parte del cuerpo debajo del vehículo mientras esté apoyado
en el gato.
● No ponga en marcha el sistema híbrido ni conduzca con el vehículo sujeto por un
gato hidráulico.
● No levante el vehículo cuando haya alguna persona en el interior.
● Al levantar el vehículo, no coloque ningún objeto encima o debajo del gato.
● No levante el vehículo a una altura superior a la necesaria para cambiar el neumá-
tico.
● Utilice un soporte de gato si es necesario para introducirse debajo del vehículo.
● Cuando baje el vehículo, asegúrese de que no haya nadie cerca del vehículo. Si
hay personas en las cercanías, avíseles verbalmente antes de bajarlo.
AV I S O
■ Para evitar daños en el vehículo al utilizar un gato
Cuando levante con un gato la parte trasera
del vehículo, asegúrese de no ubicar el gato
debajo del soporte que se muestra en la ilus-
tración, cerca del punto de colocación trasero
del gato, ya que podría dañar la carrocería del
vehículo.

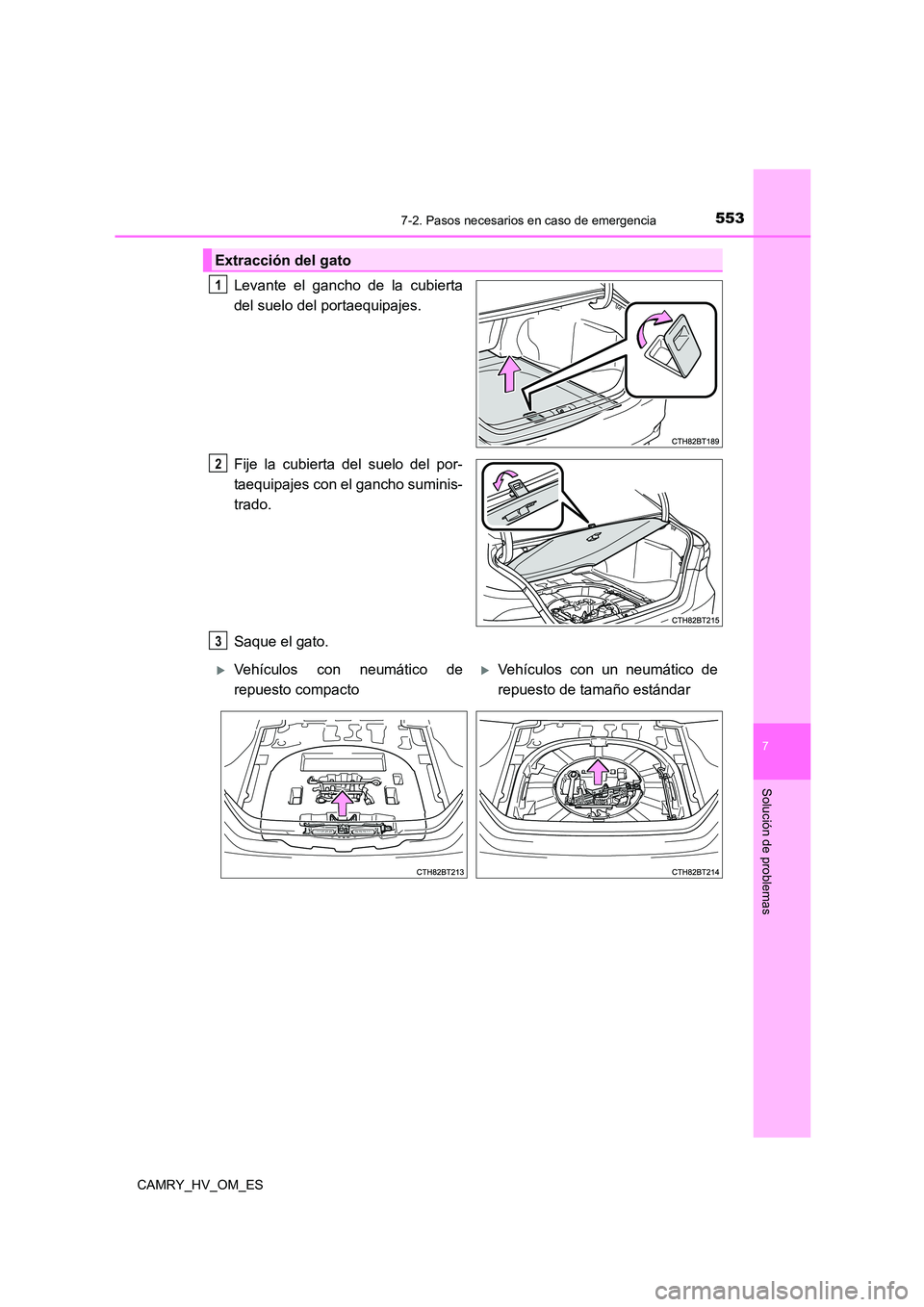

5537-2. Pasos necesarios en caso de emergencia
7
Solución de problemas
CAMRY_HV_OM_ES
Levante el gancho de la cubierta
del suelo del portaequipajes.
Fije la cubierta del suelo del por-
taequipajes con el gancho suminis-
trado.
Saque el gato.
Extracción del gato
1
2
3
Vehículos con neumático de
repuesto compacto
Vehículos con un neumático de
repuesto de tamaño estándar

5547-2. Pasos necesarios en caso de emergencia
CAMRY_HV_OM_ES
Levante el gancho de la cubierta
del suelo del portaequipajes.
Fije la cubierta del suelo del por-
taequipajes con el gancho suminis-
trado.
Quite la bandeja de herramientas.
Extracción del neumático de repuesto
1
2
3
Vehículos con neumático de
repuesto compacto
Vehículos con un neumático de
repuesto de tamaño estándar

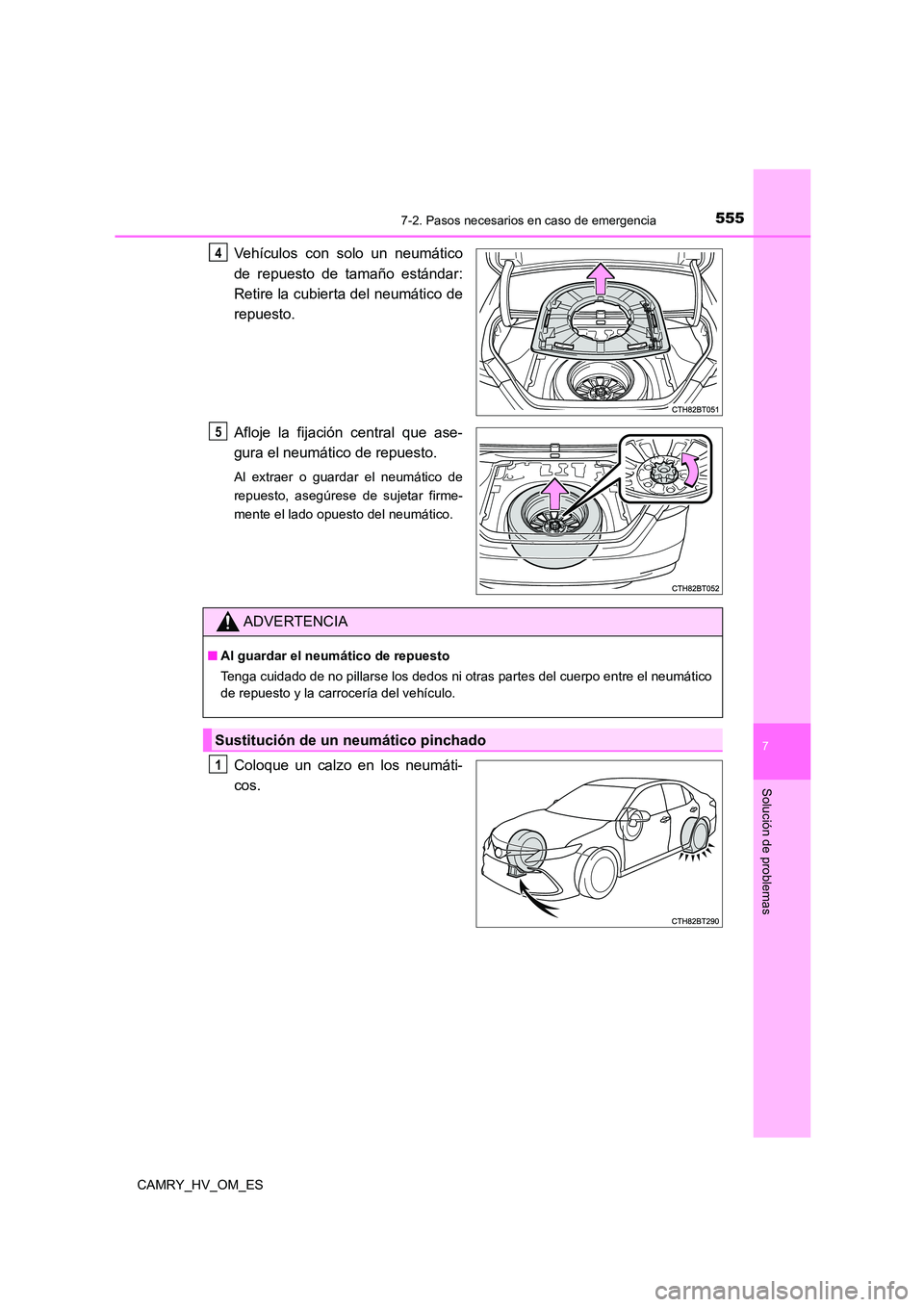

5557-2. Pasos necesarios en caso de emergencia
7
Solución de problemas
CAMRY_HV_OM_ES
Vehículos con solo un neumático
de repuesto de tamaño estándar:
Retire la cubierta del neumático de
repuesto.
Afloje la fijación central que ase-
gura el neumático de repuesto.
Al extraer o guardar el neumático de
repuesto, asegúrese de sujetar firme-
mente el lado opuesto del neumático.
Coloque un calzo en los neumáti-
cos.
34
5
ADVERTENCIA
■ Al guardar el neumático de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre el neumático
de repuesto y la carrocería del vehículo.
Sustitución de un neumático pinchado
1

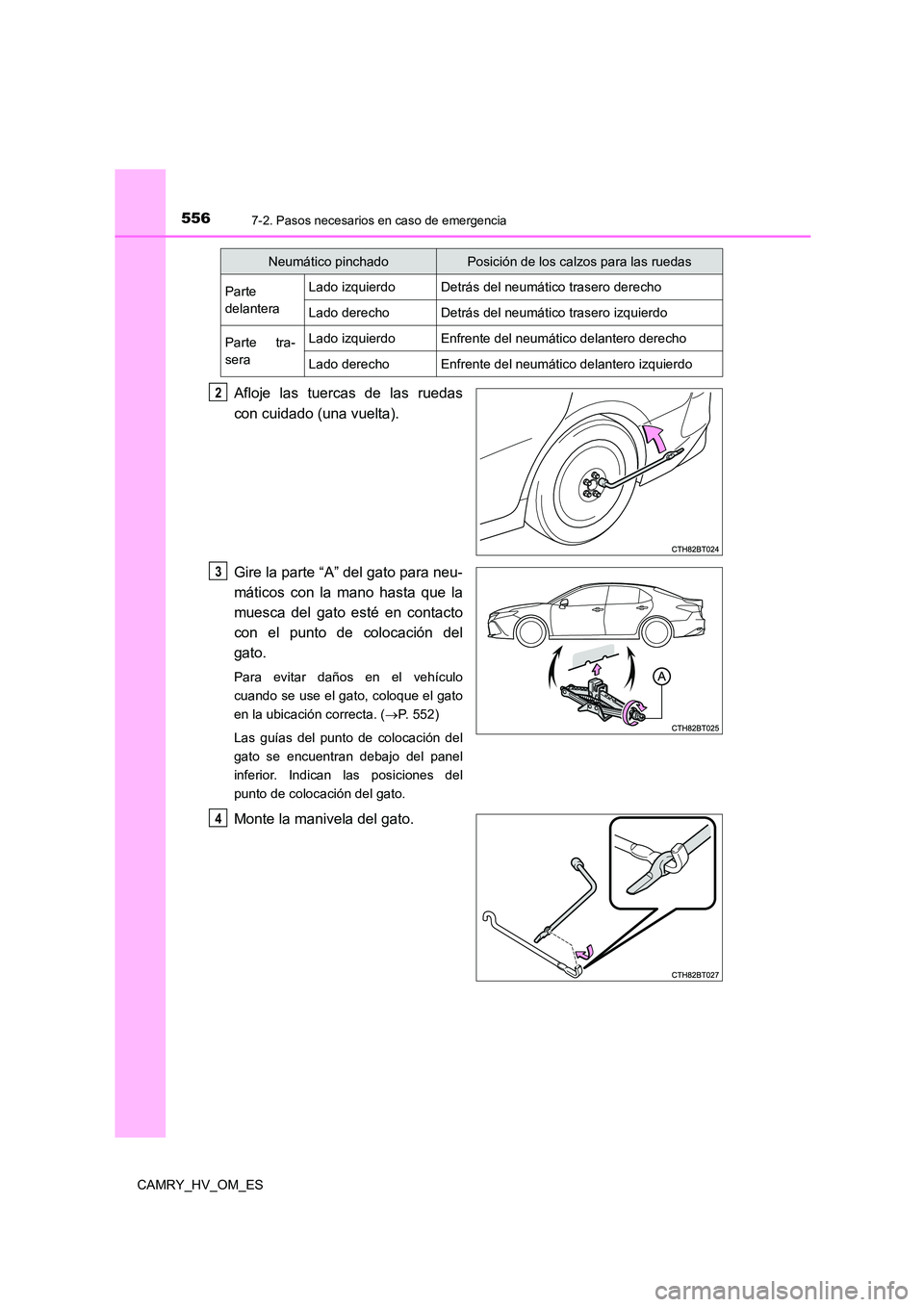

5567-2. Pasos necesarios en caso de emergencia
CAMRY_HV_OM_ES
Afloje las tuercas de las ruedas
con cuidado (una vuelta).
Gire la parte “A” del gato para neu-
máticos con la mano hasta que la
muesca del gato esté en contacto
con el punto de colocación del
gato.
Para evitar daños en el vehículo
cuando se use el gato, coloque el gato
en la ubicación correcta. ( P. 5 5 2 )
Las guías del punto de colocación del
gato se encuentran debajo del panel
inferior. Indican las posiciones del
punto de colocación del gato.
Monte la manivela del gato.
Neumático pinchadoPosición de los calzos para las ruedas
Parte
delantera
Lado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
Parte tra-
sera
Lado izquierdoEnfrente del neumático delantero derecho
Lado derechoEnfrente del neumático delantero izquierdo
2
3
4

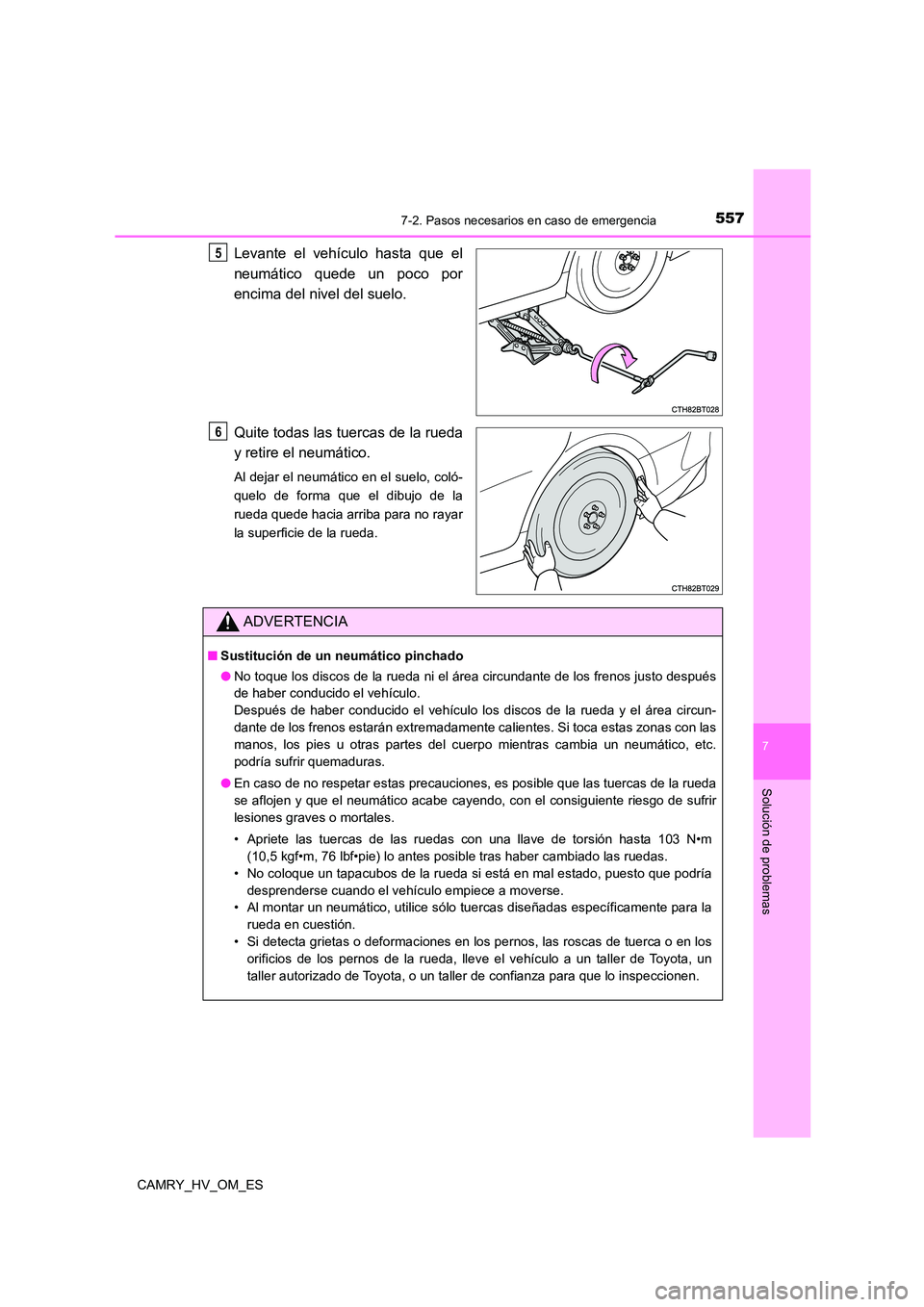

5577-2. Pasos necesarios en caso de emergencia
7
Solución de problemas
CAMRY_HV_OM_ES
Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.
Quite todas las tuercas de la rueda
y retire el neumático.
Al dejar el neumático en el suelo, coló-
quelo de forma que el dibujo de la
rueda quede hacia arriba para no rayar
la superficie de la rueda.
5
6
ADVERTENCIA
■ Sustitución de un neumático pinchado
● No toque los discos de la rueda ni el área circundante de los frenos justo después
de haber conducido el vehículo.
Después de haber conducido el vehículo los discos de la rueda y el área circun-
dante de los frenos estarán extremadamente calientes. Si toca estas zonas con las
manos, los pies u otras partes del cuerpo mientras cambia un neumático, etc.
podría sufrir quemaduras.
● En caso de no respetar estas precauciones, es posible que las tuercas de la rueda
se aflojen y que el neumático acabe cayendo, con el consiguiente riesgo de sufrir
lesiones graves o mortales.
• Apriete las tuercas de las ruedas con una llave de torsión hasta 103 N•m
(10,5 kgf•m, 76 lbf•pie) lo antes posible tras haber cambiado las ruedas.
• No coloque un tapacubos de la rueda si está en mal estado, puesto que podría
desprenderse cuando el vehículo empiece a moverse.
• Al montar un neumático, utilice sólo tuercas diseñadas específicamente para la
rueda en cuestión.
• Si detecta grietas o deformaciones en los pernos, las roscas de tuerca o en los
orificios de los pernos de la rueda, lleve el vehículo a un taller de Toyota, un
taller autorizado de Toyota, o un taller de confianza para que lo inspeccionen.

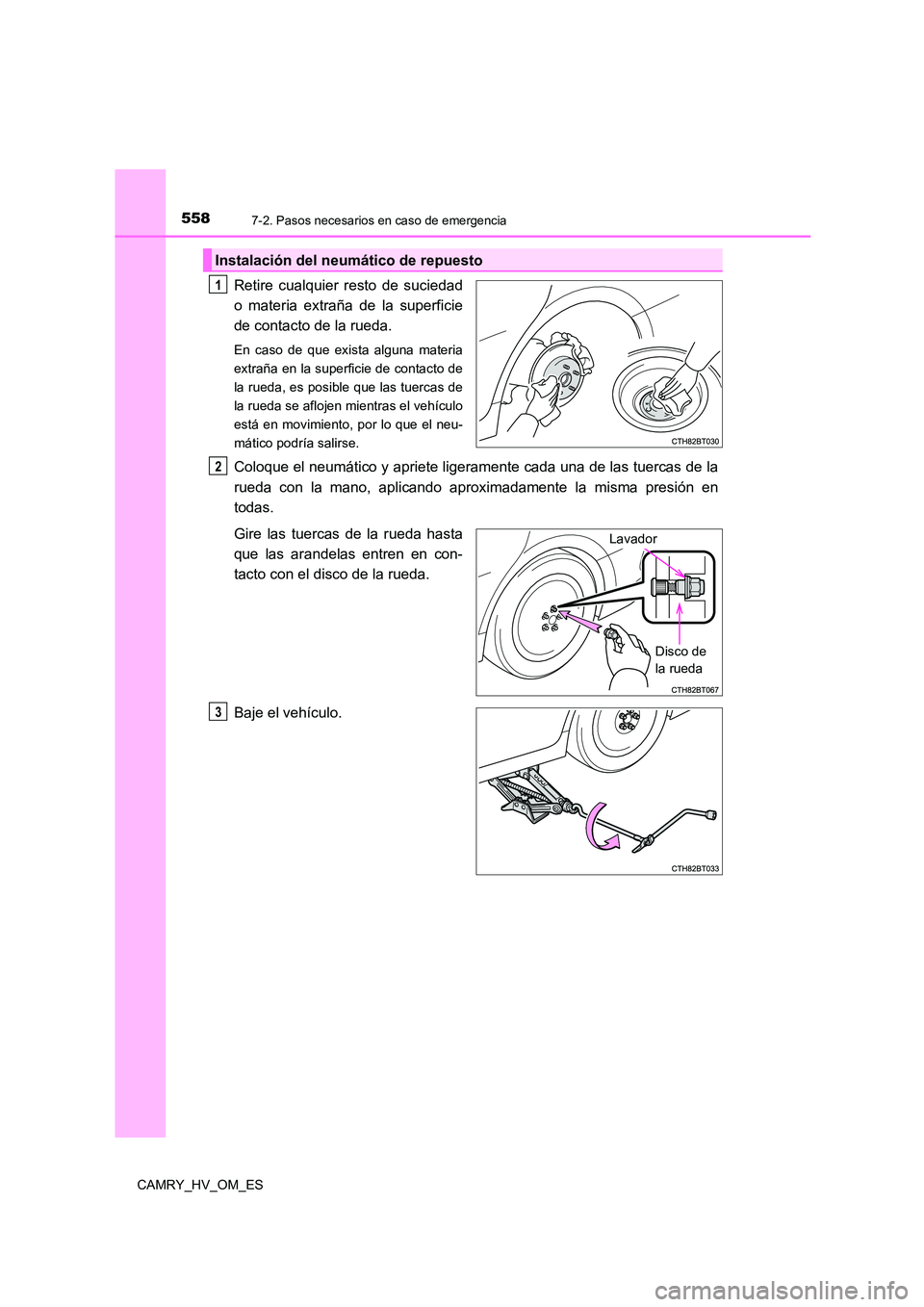

5587-2. Pasos necesarios en caso de emergencia
CAMRY_HV_OM_ES
Retire cualquier resto de suciedad
o materia extraña de la superficie
de contacto de la rueda.
En caso de que exista alguna materia
extraña en la superficie de contacto de
la rueda, es posible que las tuercas de
la rueda se aflojen mientras el vehículo
está en movimiento, por lo que el neu-
mático podría salirse.
Coloque el neumático y apriete ligeramente cada una de las tuercas de la
rueda con la mano, aplicando aproximadamente la misma presión en
todas.
Gire las tuercas de la rueda hasta
que las arandelas entren en con-
tacto con el disco de la rueda.
Baje el vehículo.
Instalación del neumático de repuesto
1
2
Lavador
Disco de
la rueda
3
