1001-4. Hybridesysteem
CAMRY_HV_EE
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de werkelijk-
heid.

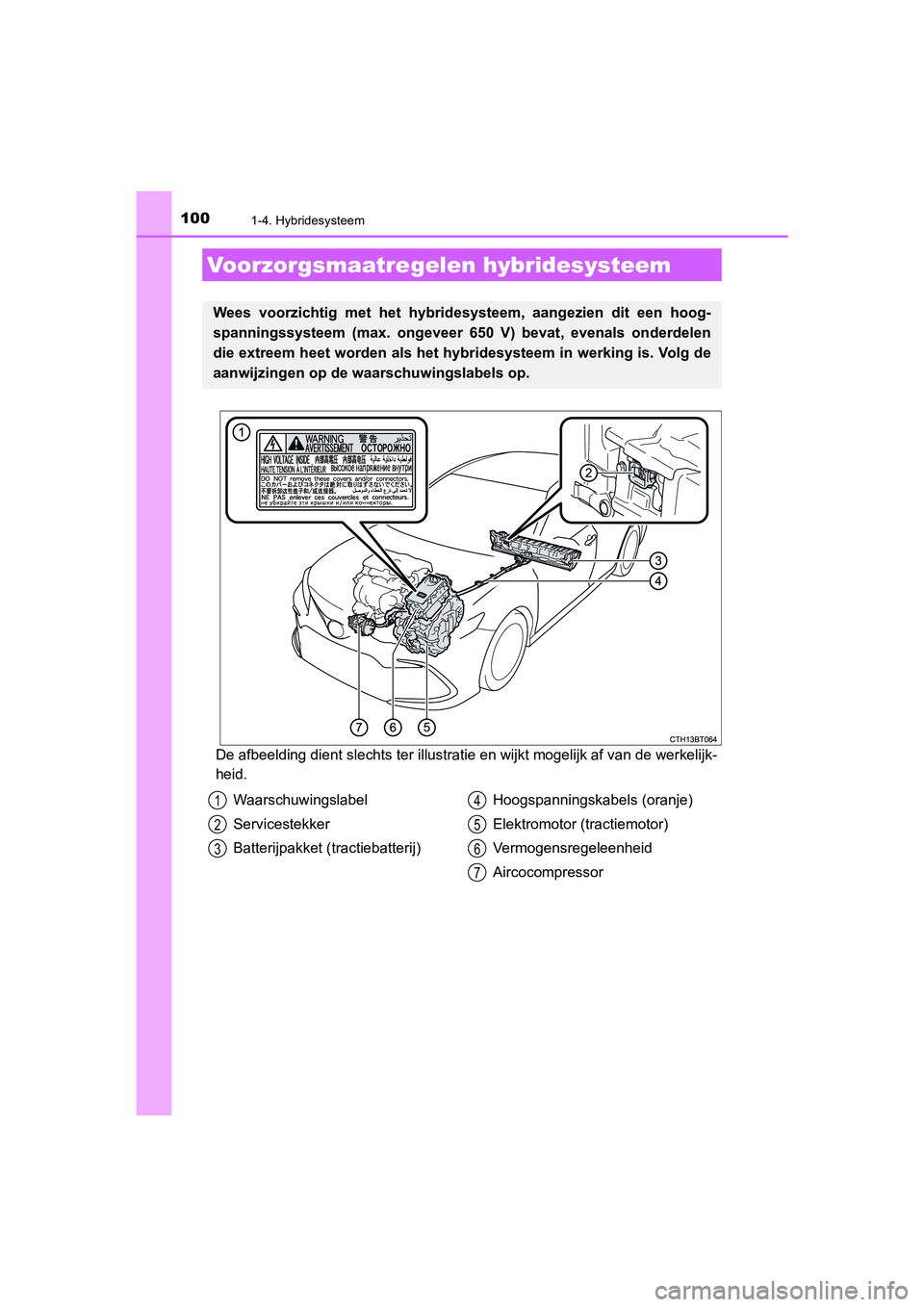

Voorzorgsmaatregelen hybridesysteem
Wees voorzichtig met het hybridesysteem, aangezien dit een hoog-
spanningssysteem (max. ongeveer 650 V) bevat, evenals onderdelen
die extreem heet worden als het hybridesysteem in werking is. Volg de
aanwijzingen op de waarschuwingslabels op.
Waarschuwingslabel
Servicestekker
Batterijpakket (tractiebatterij)Hoogspanningskabels (oranje)
Elektromotor (tractiemotor)
Vermogensregeleenheid
Aircocompressor1
2
3
4
5
6
7
CAMRY_HV_OM_Europe_OM33F05E.book Page 100 Wednesday, January 20, 2021 6:09 PM

1011-4. Hybridesysteem
1
Veiligheid en beveiliging
CAMRY_HV_EE
Voor het koelen van het batterijpakket
(tractiebatterij) is er onder de rechter-
zijde van de achterstoel een ventila-
tieopening aanwezig. Als deze
ventilatieopening wordt afgedekt, kan
het batterijpakket (tractiebatterij)
oververhit raken, waardoor het laden/
ontladen van het batterijpakket (trac-
tiebatterij) beperkt kan worden.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het hoogspan-
ningssysteem en de brandstofpomp worden uitgeschakeld als de botsings-
sensor een aanrijding met een kracht boven een bepaalde drempelwaarde
heeft gesignaleerd, om de kans op een elektrische schok en brandstof-
lekkage tot een minimum te beperken. Als het uitschakelsysteem voor nood-
gevallen in werking is getreden, kunt u uw auto niet meer starten. Neem voor
het herstarten van het hybridesysteem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Als er een storing in het hybridesysteem optreedt, of als het systeem onjuist
wordt bediend, wordt automatisch een melding weergegeven.
Lees de op het multi-informatiedis-
play weergegeven waarschuwings-
melding en volg de aanwijzingen op.
(Blz. 510)
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmelding hybridesysteem
CAMRY_HV_OM_Europe_OM33F05E.book Page 101 Wednesday, January 20, 2021 6:09 PM

1021-4. Hybridesysteem
CAMRY_HV_EE

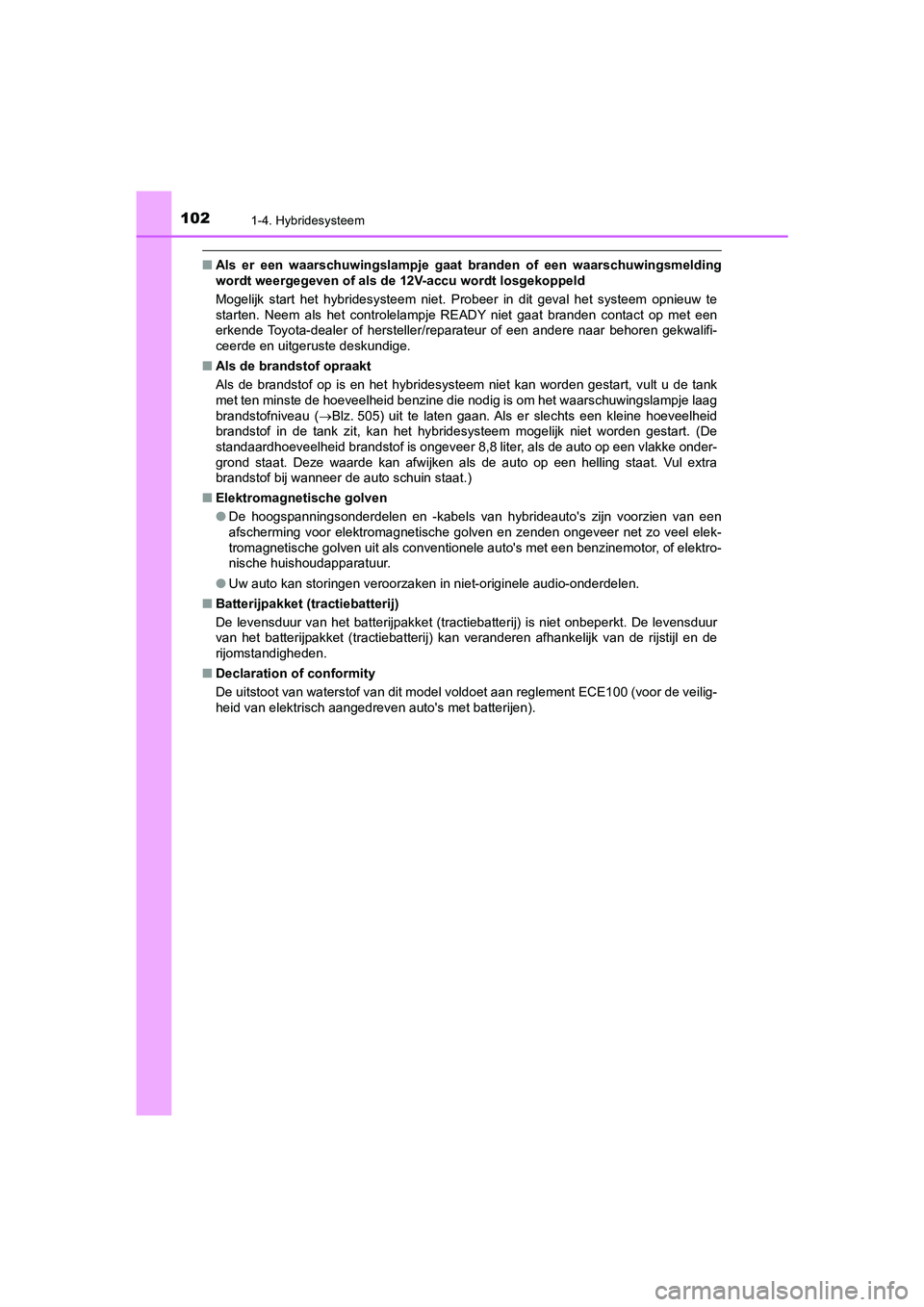

■Als er een waarschuwingslampje gaat branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Probeer in dit geval het systeem opnieuw te
starten. Neem als het controlelampje READY niet gaat branden contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als de brandstof opraakt
Als de brandstof op is en het hybridesysteem niet kan worden gestart, vult u de tank
met ten minste de hoeveelheid benzine die nodig is om het waarschuwingslampje laag
brandstofniveau (Blz. 505) uit te laten gaan. Als er slechts een kleine hoeveelheid
brandstof in de tank zit, kan het hybridesysteem mogelijk niet worden gestart. (De
standaardhoeveelheid brandstof is ongeveer 8,8 liter, als de auto op een vlakke onder-
grond staat. Deze waarde kan afwijken als de auto op een helling staat. Vul extra
brandstof bij wanneer de auto schuin staat.)
■Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels van hybrideauto's zijn voorzien van een
afscherming voor elektromagnetische golven en zenden ongeveer net zo veel elek-
tromagnetische golven uit als conventionele auto's met een benzinemotor, of elektro-
nische huishoudapparatuur.
●Uw auto kan storingen veroorzaken in niet-originele audio-onderdelen.
■Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractiebatterij) is niet onbeperkt. De levensduur
van het batterijpakket (tractiebatterij) kan veranderen afhankelijk van de rijstijl en de
rijomstandigheden.
■Declaration of conformity
De uitstoot van waterstof van dit model voldoet aan reglement ECE100 (voor de veilig-
heid van elektrisch aangedreven auto's met batterijen).
CAMRY_HV_OM_Europe_OM33F05E.book Page 102 Wednesday, January 20, 2021 6:09 PM

1031-4. Hybridesysteem
1
Veiligheid en beveiliging
CAMRY_HV_EE
WAARSCHUWING

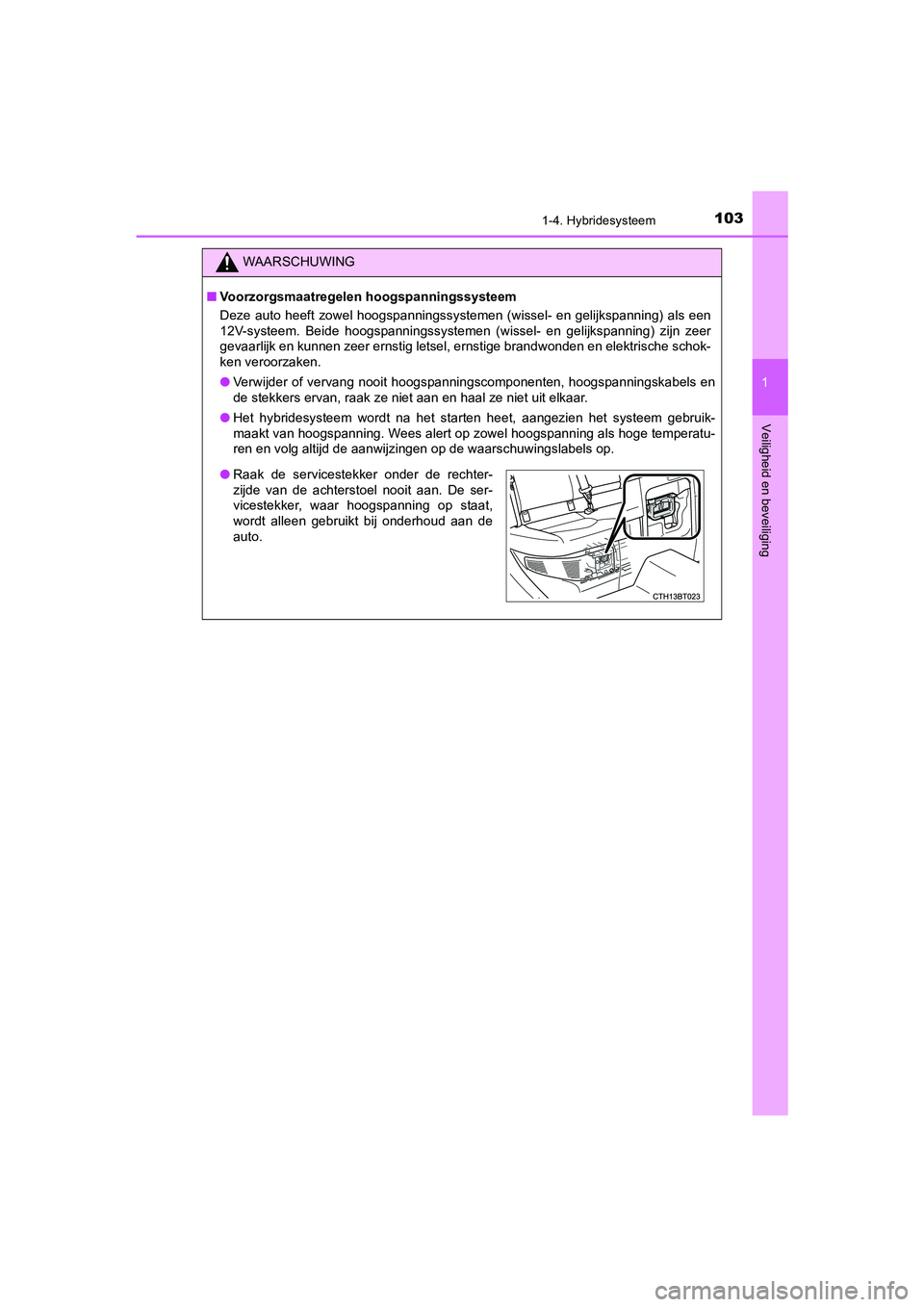

■Voorzorgsmaatregelen hoogspanningssysteem
Deze auto heeft zowel hoogspanningssystemen (wissel- en gelijkspanning) als een
12V-systeem. Beide hoogspanningssystemen (wissel- en gelijkspanning) zijn zeer
gevaarlijk en kunnen zeer ernstig letsel, ernstige brandwonden en elektrische schok-
ken veroorzaken.
●Verwijder of vervang nooit hoogspanningscomponenten, hoogspanningskabels en
de stekkers ervan, raak ze niet aan en haal ze niet uit elkaar.
●Het hybridesysteem wordt na het starten heet, aangezien het systeem gebruik-
maakt van hoogspanning. Wees alert op zowel hoogspanning als hoge temperatu-
ren en volg altijd de aanwijzingen op de waarschuwingslabels op.
●Raak de servicestekker onder de rechter-
zijde van de achterstoel nooit aan. De ser-
vicestekker, waar hoogspanning op staat,
wordt alleen gebruikt bij onderhoud aan de
auto.
CAMRY_HV_OM_Europe_OM33F05E.book Page 103 Wednesday, January 20, 2021 6:09 PM

1041-4. Hybridesysteem
CAMRY_HV_EE
WAARSCHUWING
■Waarschuwingen voor het geval de auto bij een ongeval betrokken raakt
Neem de volgende voorschriften in acht om de kans op ernstig letsel te beperken:
●Duw of sleep uw auto indien mogelijk van de weg, activeer de parkeerrem, zet de
selectiehendel in stand P en schakel het hybridesysteem uit.
●Raak de onderdelen, kabels en stekkers waar hoogspanning op staat niet aan.
●Als binnen of buiten de auto elektrische bedrading blootligt, kan er een elektrische
schok optreden. Raak blootliggende elektrische bedrading nooit aan.
●Raak bij een eventuele vloeistoflekkage de vloeistof niet aan omdat het geconcen-
treerde alkalische elektrolyt uit het batterijpakket (tractiebatterij) kan zijn. Spoel
vloeistof die op uw huid of in uw ogen terecht is gekomen direct af met veel water
of, indien mogelijk, met boorwater. Schakel onmiddellijk medische hulp in.
●Als er elektrolyt lekt uit het batterijpakket (tractiebatterij), kom dan niet in de buurt
van de auto.
Zelfs wanneer het batterijpakket (tractiebatterij) onverhoopt beschadigd is geraakt,
zal de inwendige constructie van het batterijpakket voorkomen dat er grote hoe-
veelheden elektrolyt lekken. De elektrolyt die echter wel uit het batterijpakket lekt,
geeft een damp af. Deze damp irriteert de huid en ogen en kan, wanneer deze
wordt ingeademd, acute vergiftiging veroorzaken.
●Stap zo snel mogelijk uit als er brand uitbreekt in de hybrideauto. Gebruik nooit een
brandblusser die niet is bedoeld voor het blussen van brand als gevolg van een
elektrische storing. Zelfs het gebruik van een geringe hoeveelheid water om te
blussen kan al gevaarlijk zijn.
●Als uw auto gesleept moet worden, dient dit te gebeuren met de voorwielen van de
grond. Als de wielen die gekoppeld zijn aan de elektromotor (tractiemotor) tijdens
het slepen de grond raken, kan de elektromotor elektriciteit blijven opwekken. Hier-
door kan brand ontstaan. (Blz. 496)
●Controleer het wegdek/de bodem onder de auto zorgvuldig. Als er vloeistoflekkage
waarneembaar is, kan het brandstofsysteem beschadigd zijn. Verlaat uw auto zo
spoedig mogelijk.
CAMRY_HV_OM_Europe_OM33F05E.book Page 104 Wednesday, January 20, 2021 6:09 PM

1051-4. Hybridesysteem
1
Veiligheid en beveiliging
CAMRY_HV_EE
WAARSCHUWING

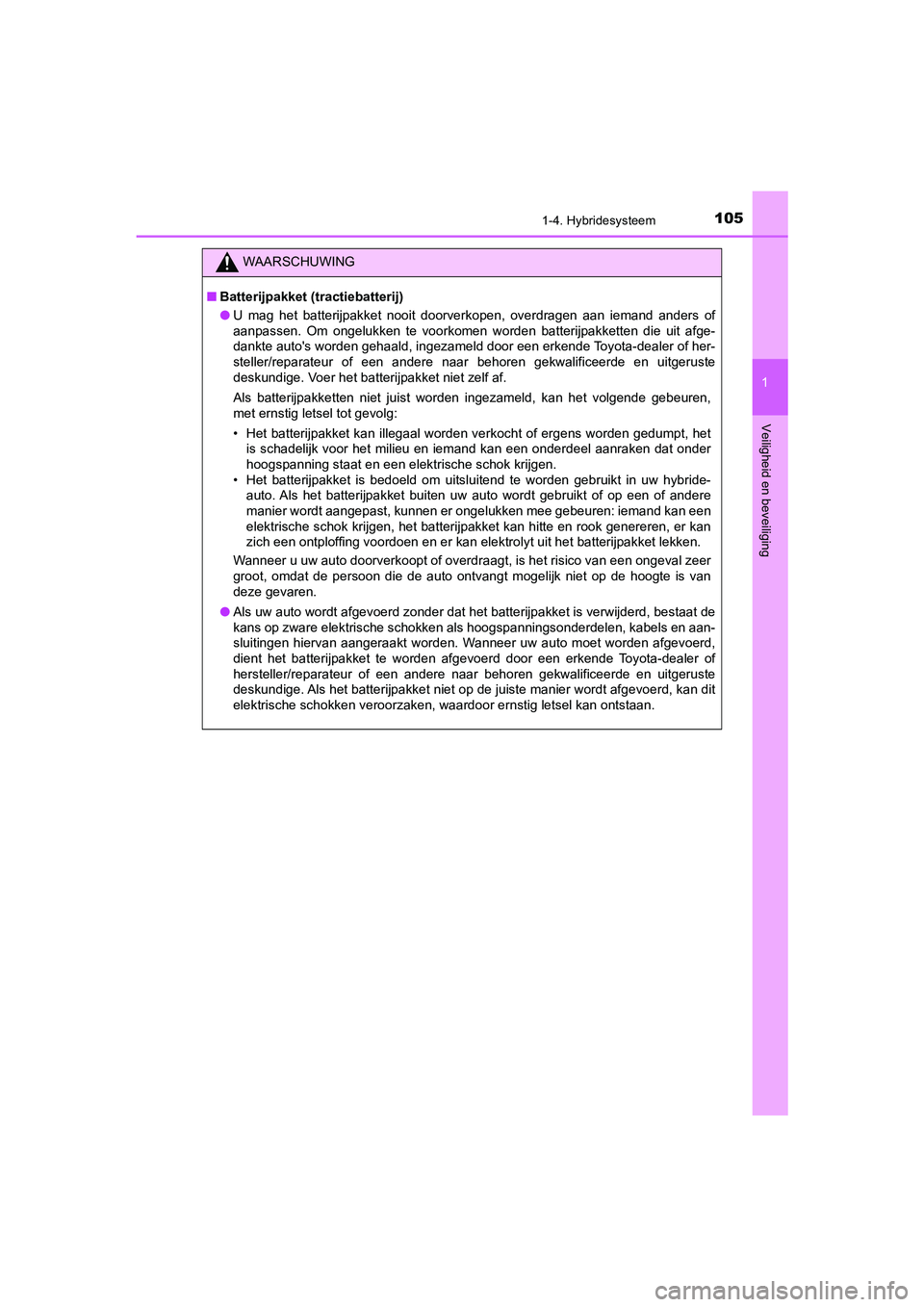

■Batterijpakket (tractiebatterij)
●U mag het batterijpakket nooit doorverkopen, overdragen aan iemand anders of
aanpassen. Om ongelukken te voorkomen worden batterijpakketten die uit afge-
dankte auto's worden gehaald, ingezameld door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. Voer het batterijpakket niet zelf af.
Als batterijpakketten niet juist worden ingezameld, kan het volgende gebeuren,
met ernstig letsel tot gevolg:
• Het batterijpakket kan illegaal worden verkocht of ergens worden gedumpt, het
is schadelijk voor het milieu en iemand kan een onderdeel aanraken dat onder
hoogspanning staat en een elektrische schok krijgen.
• Het batterijpakket is bedoeld om uitsluitend te worden gebruikt in uw hybride-
auto. Als het batterijpakket buiten uw auto wordt gebruikt of op een of andere
manier wordt aangepast, kunnen er ongelukken mee gebeuren: iemand kan een
elektrische schok krijgen, het batterijpakket kan hitte en rook genereren, er kan
zich een ontploffing voordoen en er kan elektrolyt uit het batterijpakket lekken.
Wanneer u uw auto doorverkoopt of overdraagt, is het risico van een ongeval zeer
groot, omdat de persoon die de auto ontvangt mogelijk niet op de hoogte is van
deze gevaren.
●Als uw auto wordt afgevoerd zonder dat het batterijpakket is verwijderd, bestaat de
kans op zware elektrische schokken als hoogspanningsonderdelen, kabels en aan-
sluitingen hiervan aangeraakt worden. Wanneer uw auto moet worden afgevoerd,
dient het batterijpakket te worden afgevoerd door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. Als het batterijpakket niet op de juiste manier wordt afgevoerd, kan dit
elektrische schokken veroorzaken, waardoor ernstig letsel kan ontstaan.
CAMRY_HV_OM_Europe_OM33F05E.book Page 105 Wednesday, January 20, 2021 6:09 PM

1061-4. Hybridesysteem
CAMRY_HV_EE
OPMERKING

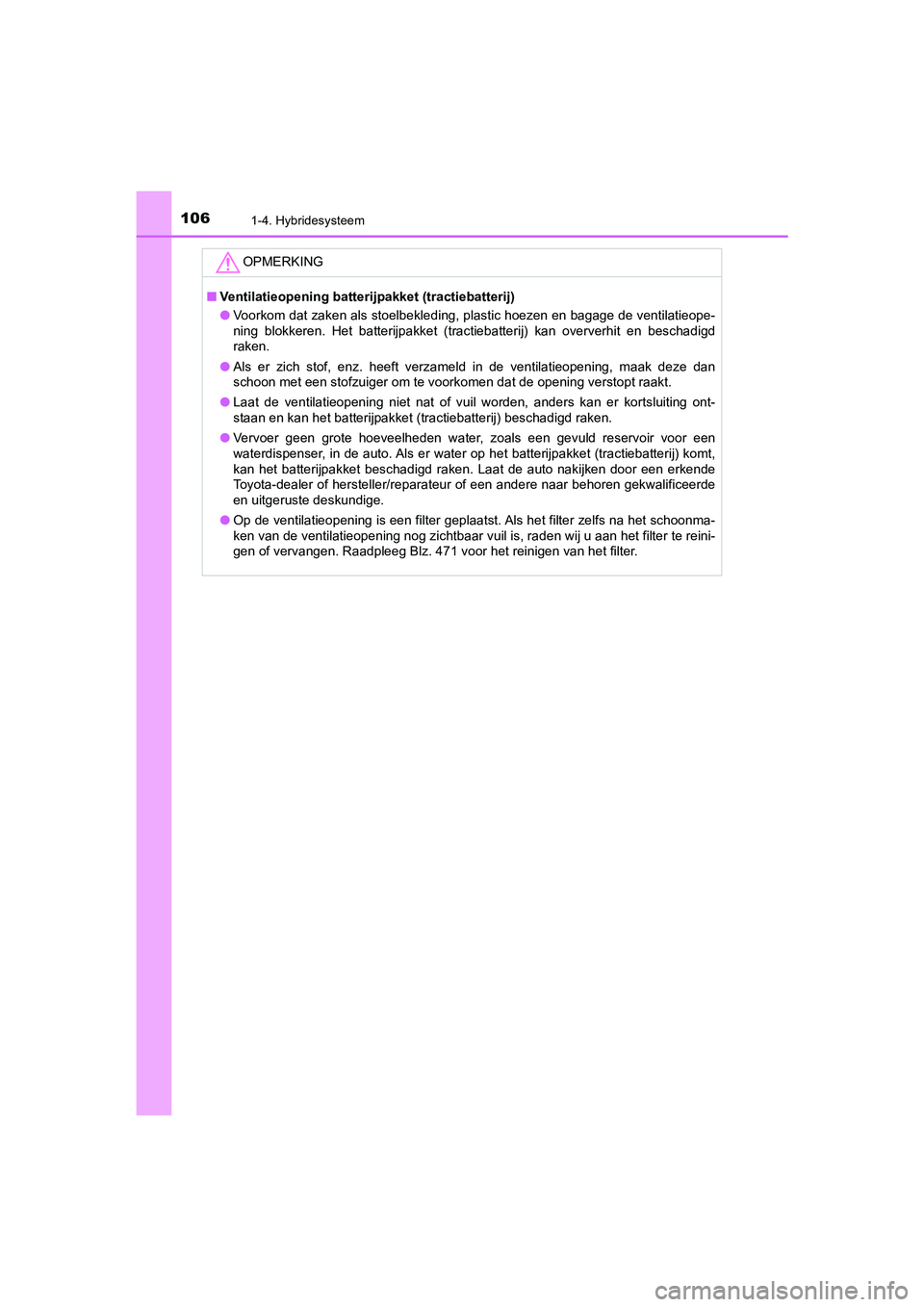

■Ventilatieopening batterijpakket (tractiebatterij)
●Voorkom dat zaken als stoelbekleding, plastic hoezen en bagage de ventilatieope-
ning blokkeren. Het batterijpakket (tractiebatterij) kan oververhit en beschadigd
raken.
●Als er zich stof, enz. heeft verzameld in de ventilatieopening, maak deze dan
schoon met een stofzuiger om te voorkomen dat de opening verstopt raakt.
●Laat de ventilatieopening niet nat of vuil worden, anders kan er kortsluiting ont-
staan en kan het batterijpakket (tractiebatterij) beschadigd raken.
●Vervoer geen grote hoeveelheden water, zoals een gevuld reservoir voor een
waterdispenser, in de auto. Als er water op het batterijpakket (tractiebatterij) komt,
kan het batterijpakket beschadigd raken. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Op de ventilatieopening is een filter geplaatst. Als het filter zelfs na het schoonma-
ken van de ventilatieopening nog zichtbaar vuil is, raden wij u aan het filter te reini-
gen of vervangen. Raadpleeg Blz. 471 voor het reinigen van het filter.
CAMRY_HV_OM_Europe_OM33F05E.book Page 106 Wednesday, January 20, 2021 6:09 PM

107
1
Veiligheid en beveiliging
CAMRY_HV_EE
1-5. Antidiefstalsysteem
Het controlelampje knippert nadat het
contact UIT is gezet om aan te geven
dat het systeem in werking is.
Het controlelampje stopt met knippe-
ren als het contact in stand ACC of
AAN wordt gezet om aan te geven dat
het systeem is uitgeschakeld.
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije startblokkering.
■Omstandigheden waardoor het systeem mogelijk niet goed werkt
●Als de greep van de sleutel tegen een metalen voorwerp wordt gehouden
●Als de sleutel dicht bij of tegen een sleutel met ingebouwde transponderchip van een
andere auto wordt gehouden
Startblokkering
De sleutels van de auto zijn uitgerust met ingebouwde transponder-
chips die voorkomen dat het hybridesysteem gestart kan worden met
een sleutel die niet in een eerder stadium is geregistreerd in de compu-
ter van de auto.
Laat de sleutels nooit in de auto achter als u de auto verlaat.
Dit systeem is ontworpen om autodiefstal te voorkomen, maar absolute
beveiliging tegen elke vorm van diefstal kan niet worden gegarandeerd.
OPMERKING
■Ervoor zorgen dat het systeem goed werkt
Verander of verwijder het systeem niet. Na veranderen of verwijderen kan de juiste
werking van het systeem niet worden gegarandeerd.
CAMRY_HV_OM_Europe_OM33F05E.book Page 107 Wednesday, January 20, 2021 6:09 PM

1081-5. Antidiefstalsysteem
CAMRY_HV_EE

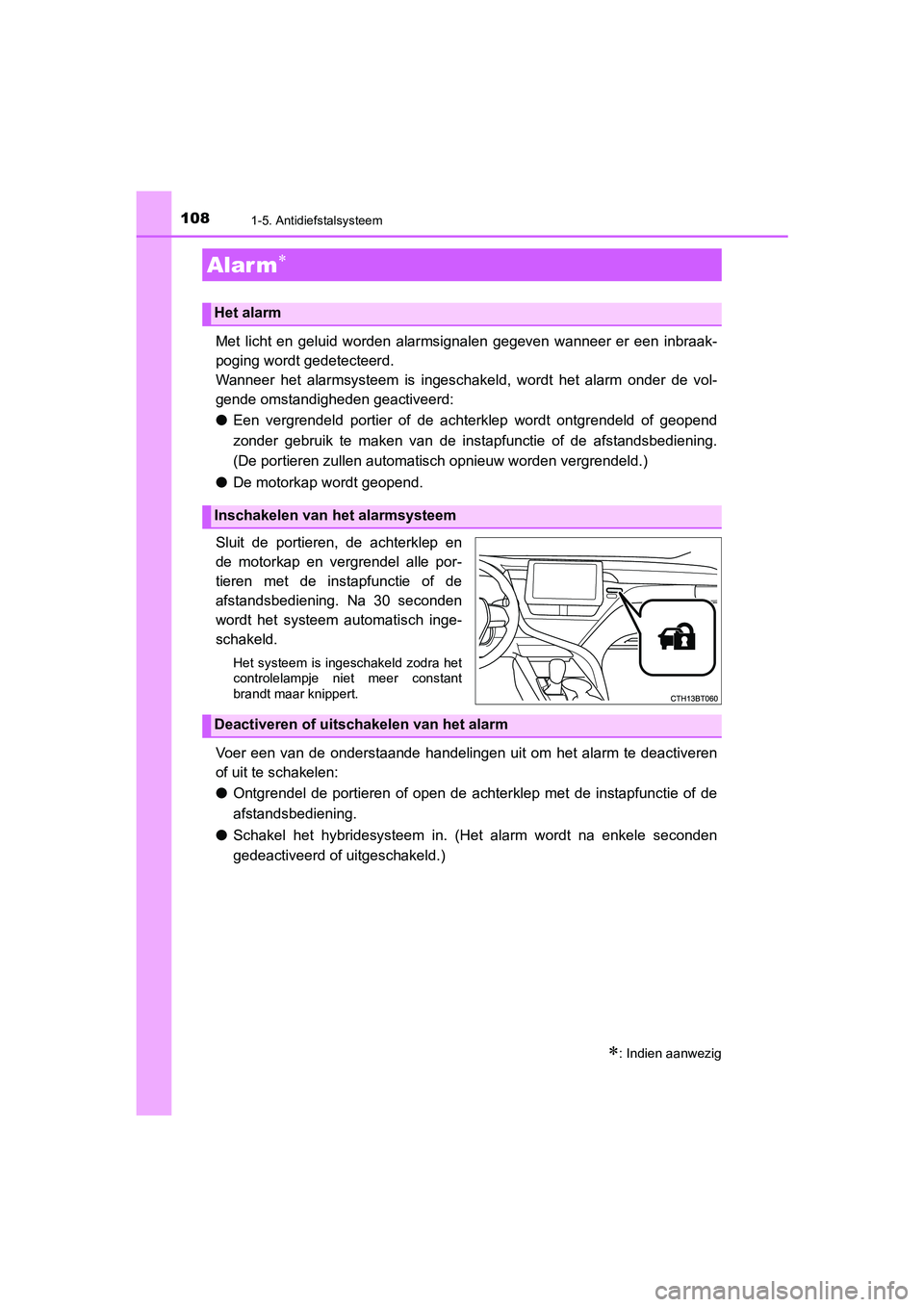

Met licht en geluid worden alarmsignalen gegeven wanneer er een inbraak-
poging wordt gedetecteerd.
Wanneer het alarmsysteem is ingeschakeld, wordt het alarm onder de vol-
gende omstandigheden geactiveerd:
●Een vergrendeld portier of de achterklep wordt ontgrendeld of geopend
zonder gebruik te maken van de instapfunctie of de afstandsbediening.
(De portieren zullen automatisch opnieuw worden vergrendeld.)
●De motorkap wordt geopend.
Sluit de portieren, de achterklep en
de motorkap en vergrendel alle por-
tieren met de instapfunctie of de
afstandsbediening. Na 30 seconden
wordt het systeem automatisch inge-
schakeld.
Het systeem is ingeschakeld zodra het
controlelampje niet meer constant
brandt maar knippert.
Voer een van de onderstaande handelingen uit om het alarm te deactiveren
of uit te schakelen:
●Ontgrendel de portieren of open de achterklep met de instapfunctie of de
afstandsbediening.
●Schakel het hybridesysteem in. (Het alarm wordt na enkele seconden
gedeactiveerd of uitgeschakeld.)
Alar m
: Indien aanwezig
Het alarm
Inschakelen van het alarmsysteem
Deactiveren of uitschakelen van het alarm
CAMRY_HV_OM_Europe_OM33F05E.book Page 108 Wednesday, January 20, 2021 6:09 PM

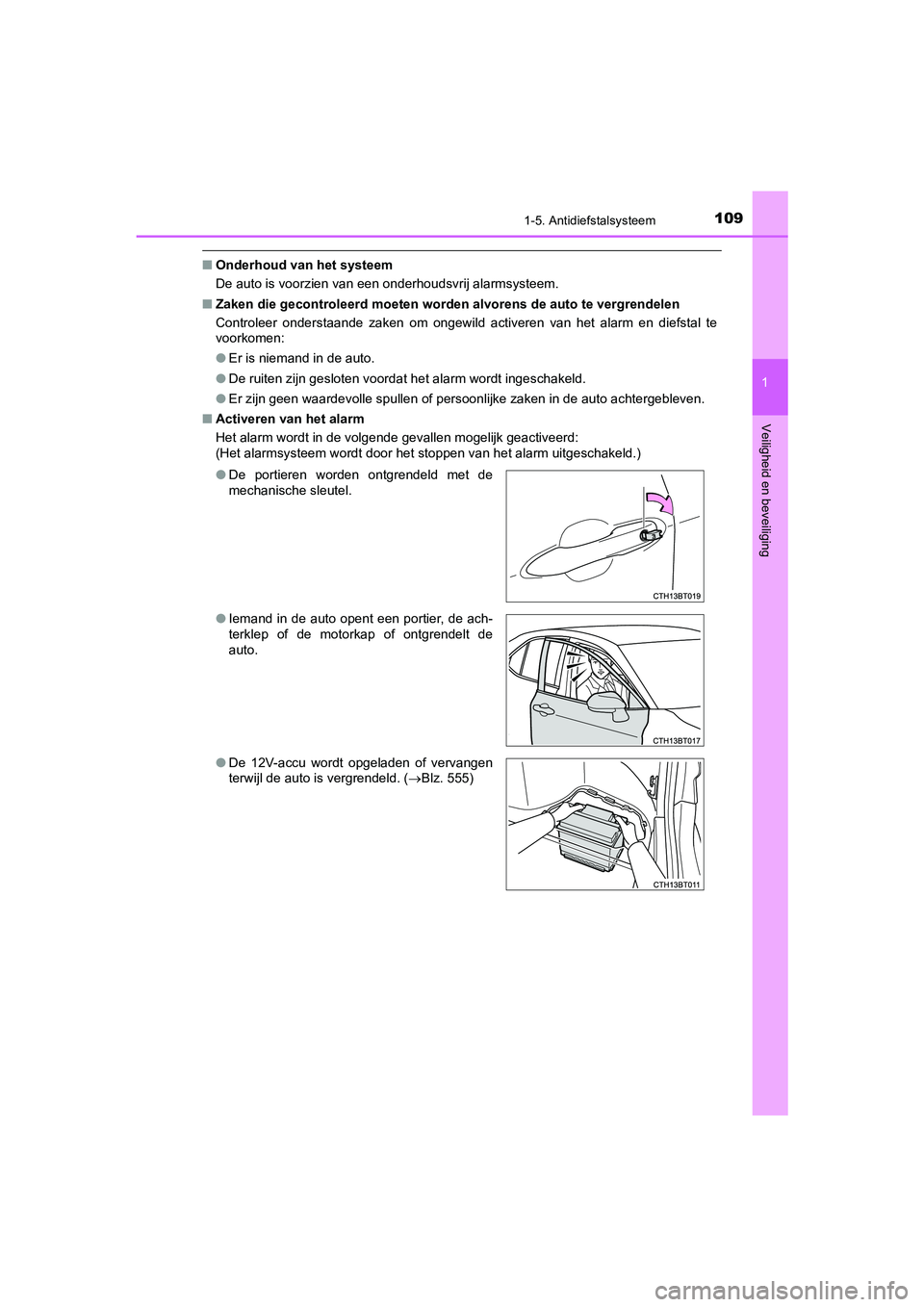

1091-5. Antidiefstalsysteem
1
Veiligheid en beveiliging
CAMRY_HV_EE
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrij alarmsysteem.
■Zaken die gecontroleerd moeten worden alvorens de auto te vergrendelen
Controleer onderstaande zaken om ongewild activeren van het alarm en diefstal te
voorkomen:
●Er is niemand in de auto.
●De ruiten zijn gesloten voordat het alarm wordt ingeschakeld.
●Er zijn geen waardevolle spullen of persoonlijke zaken in de auto achtergebleven.
■Activeren van het alarm
Het alarm wordt in de volgende gevallen mogelijk geactiveerd:
(Het alarmsysteem wordt door het stoppen van het alarm uitgeschakeld.)
●De portieren worden ontgrendeld met de
mechanische sleutel.
●Iemand in de auto opent een portier, de ach-
terklep of de motorkap of ontgrendelt de
auto.
●De 12V-accu wordt opgeladen of vervangen
terwijl de auto is vergrendeld. (Blz. 555)
CAMRY_HV_OM_Europe_OM33F05E.book Page 109 Wednesday, January 20, 2021 6:09 PM
