TOYOTA CAMRY HYBRID 2021 Instructieboekje (in Dutch)

4406-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
◆Vo o r
◆Achter

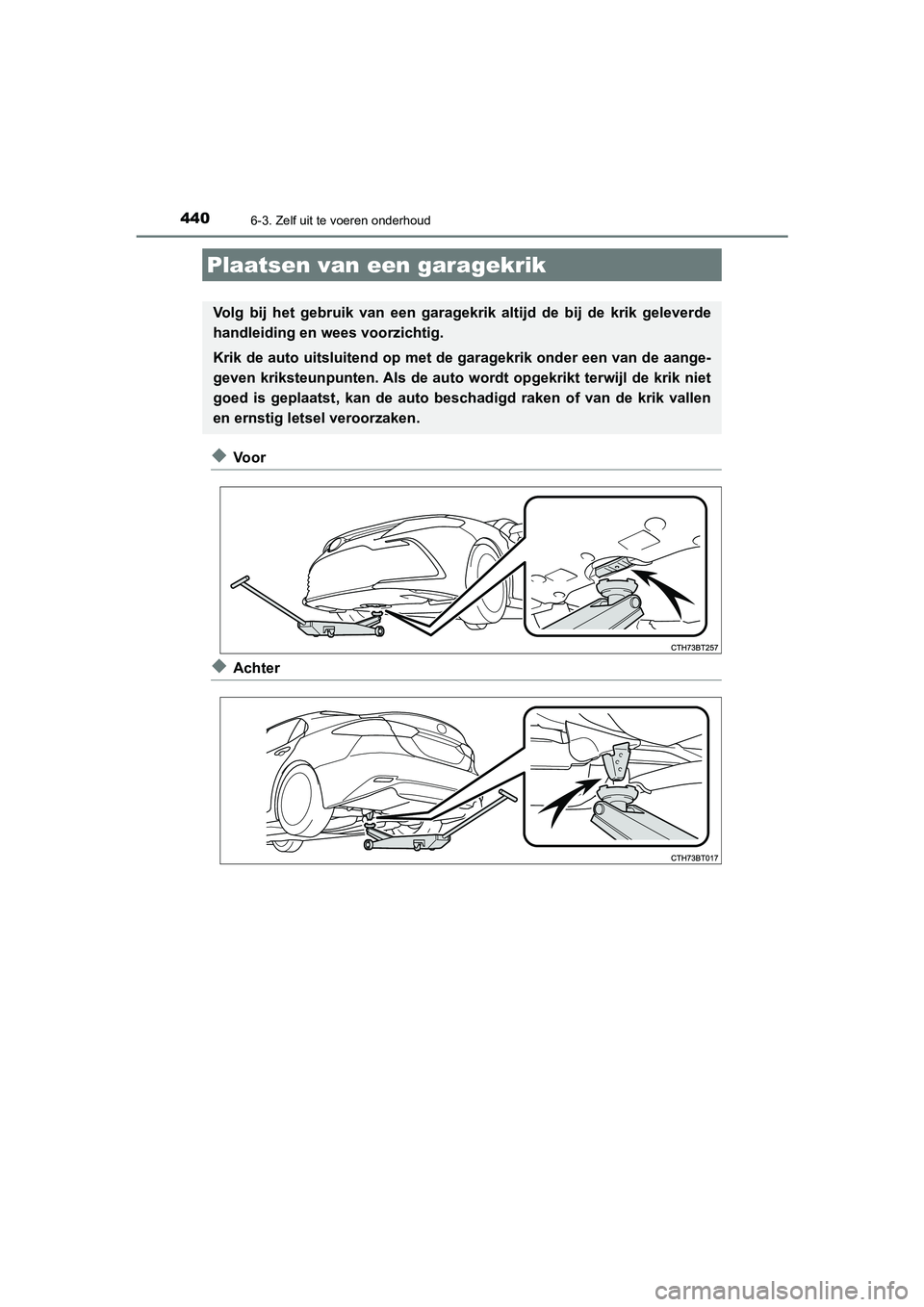

Plaatsen van een garagekrik
Volg bij het gebruik van een garagekrik altijd de bij de krik geleverde
handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de aange-
geven kriksteunpunten. Als de auto wordt opgekrikt terwijl de krik niet
goed is geplaatst, kan de auto beschadigd raken of van de krik vallen
en ernstig letsel veroorzaken.
CAMRY_HV_OM_Europe_OM33F05E.book Page 440 Wednesday, January 20, 2021 6:09 PM

4416-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Motorruimte
Zekeringkasten (indien aanwezig)
(Blz. 479)
Motorolievuldop
(Blz. 443)
Oliepeilstok
(Blz. 442)
Radiateur (Blz. 446)Elektrische koelventilator
Condensor (Blz. 446)
Koelvloeistofreservoir
vermogensregeleenheid
(Blz. 445)
Koelvloeistofreservoir
(Blz. 445)
Sproeierreservoir (Blz. 447)1
2
3
4
5
6
7
8
9
CAMRY_HV_OM_Europe_OM33F05E.book Page 441 Wednesday, January 20, 2021 6:09 PM

4426-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme, afge-
zette motor.

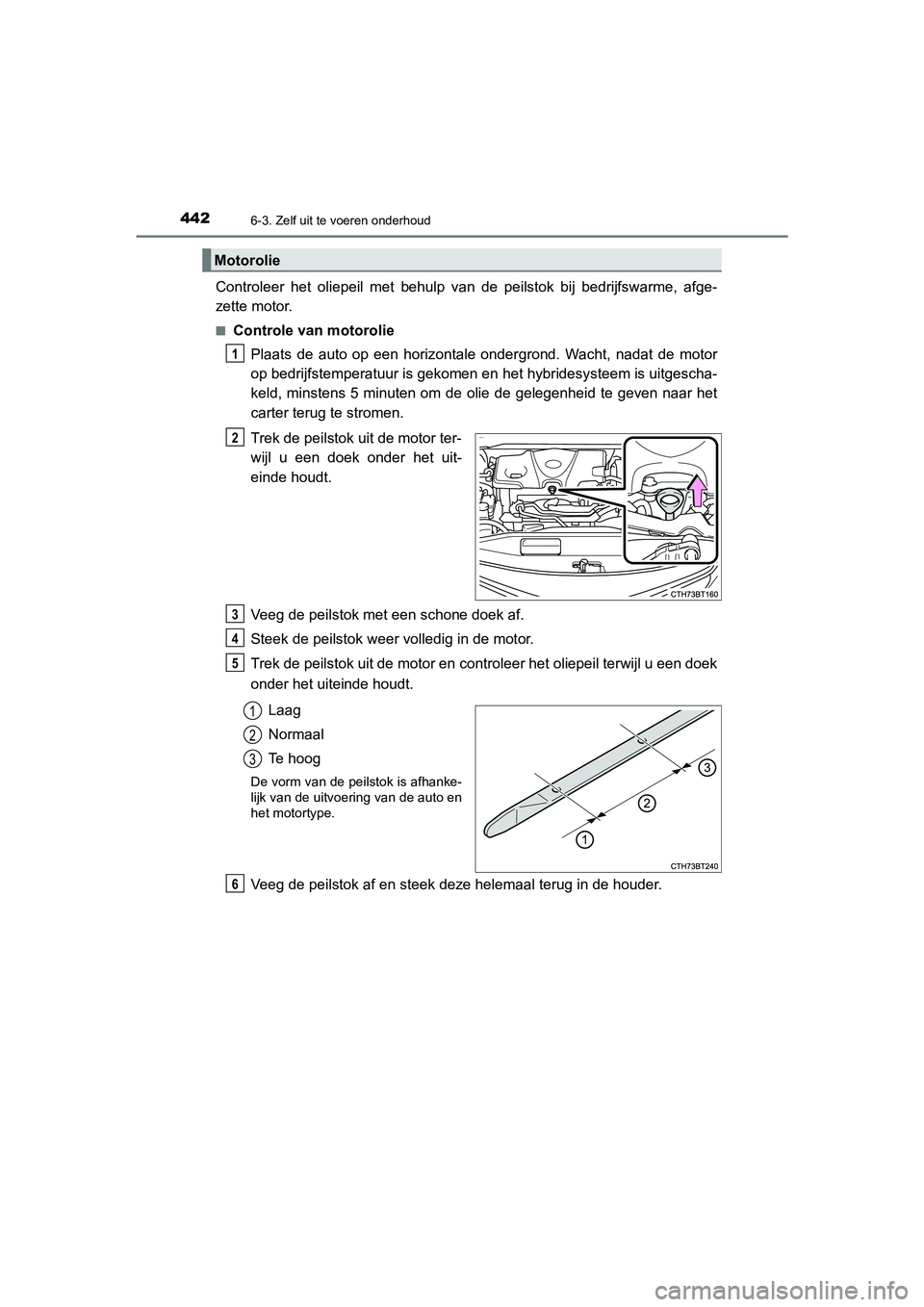

■Controle van motorolie
Plaats de auto op een horizontale ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen en het hybridesysteem is uitgescha-
keld, minstens 5 minuten om de olie de gelegenheid te geven naar het
carter terug te stromen.
Trek de peilstok uit de motor ter-
wijl u een doek onder het uit-
einde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor en controleer het oliepeil terwijl u een doek
onder het uiteinde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is afhanke-
lijk van de uitvoering van de auto en
het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
1
2
3
6
CAMRY_HV_OM_Europe_OM33F05E.book Page 442 Wednesday, January 20, 2021 6:09 PM

4436-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

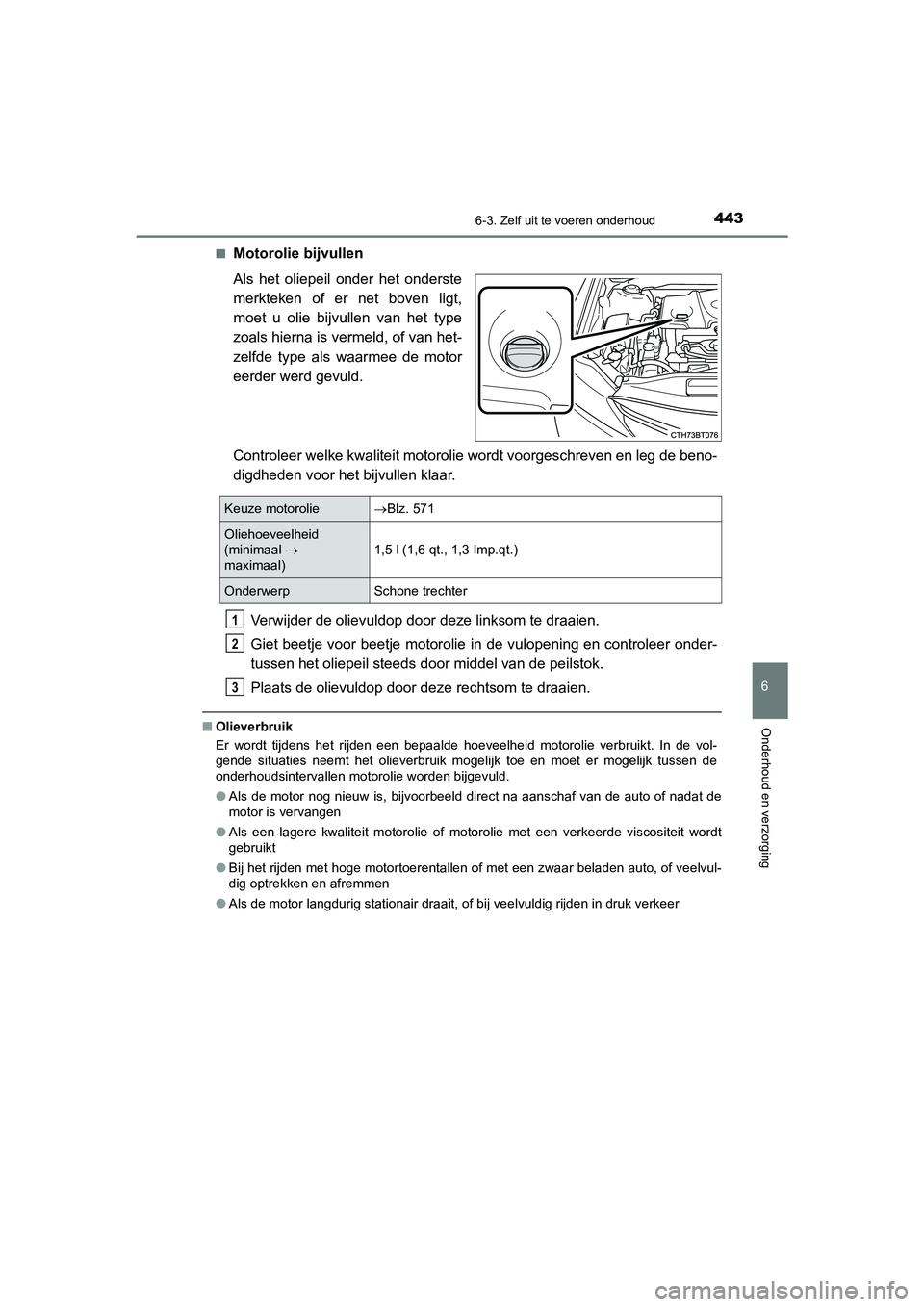

■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt,
moet u olie bijvullen van het type
zoals hierna is vermeld, of van het-
zelfde type als waarmee de motor
eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer onder-
tussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In de vol-
gende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk tussen de
onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of nadat de
motor is vervangen
●Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit wordt
gebruikt
●Bij het rijden met hoge motortoerentallen of met een zwaar beladen auto, of veelvul-
dig optrekken en afremmen
●Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk verkeer
Keuze motorolieBlz. 571
Oliehoeveelheid
(minimaal 
maximaal)1,5 l (1,6 qt., 1,3 Imp.qt.)
Onderwerp Schone trechter
1
2
3
CAMRY_HV_OM_Europe_OM33F05E.book Page 443 Wednesday, January 20, 2021 6:09 PM

4446-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

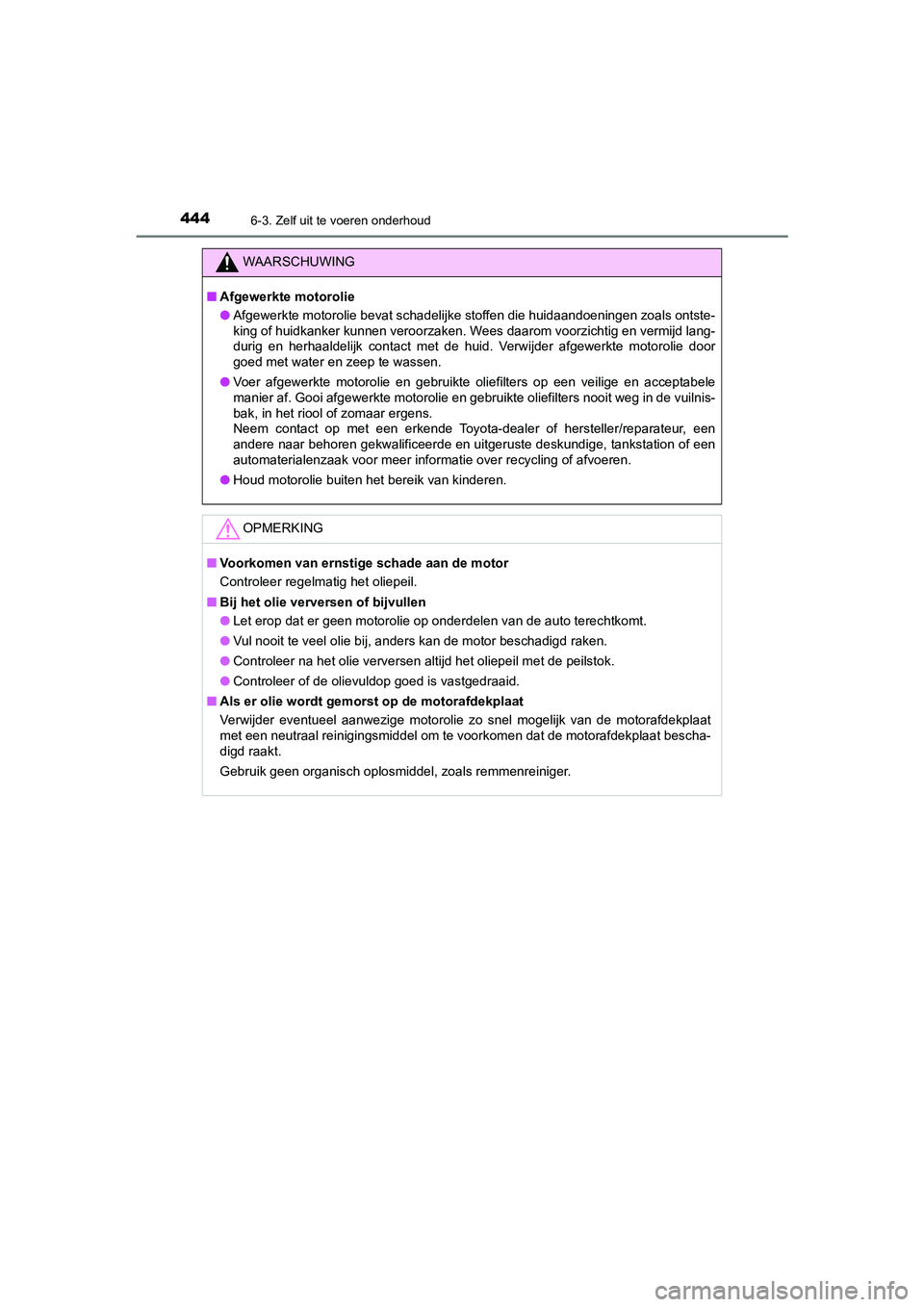

WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen zoals ontste-
king of huidkanker kunnen veroorzaken. Wees daarom voorzichtig en vermijd lang-
durig en herhaaldelijk contact met de huid. Verwijder afgewerkte motorolie door
goed met water en zeep te wassen.
●Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit weg in de vuilnis-
bak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur, een
andere naar behoren gekwalificeerde en uitgeruste deskundige, tankstation of een
automaterialenzaak voor meer informatie over recycling of afvoeren.
●Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
●Controleer na het olie verversen altijd het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vastgedraaid.
■Als er olie wordt gemorst op de motorafdekplaat
Verwijder eventueel aanwezige motorolie zo snel mogelijk van de motorafdekplaat
met een neutraal reinigingsmiddel om te voorkomen dat de motorafdekplaat bescha-
digd raakt.
Gebruik geen organisch oplosmiddel, zoals remmenreiniger.
CAMRY_HV_OM_Europe_OM33F05E.book Page 444 Wednesday, January 20, 2021 6:09 PM

4456-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

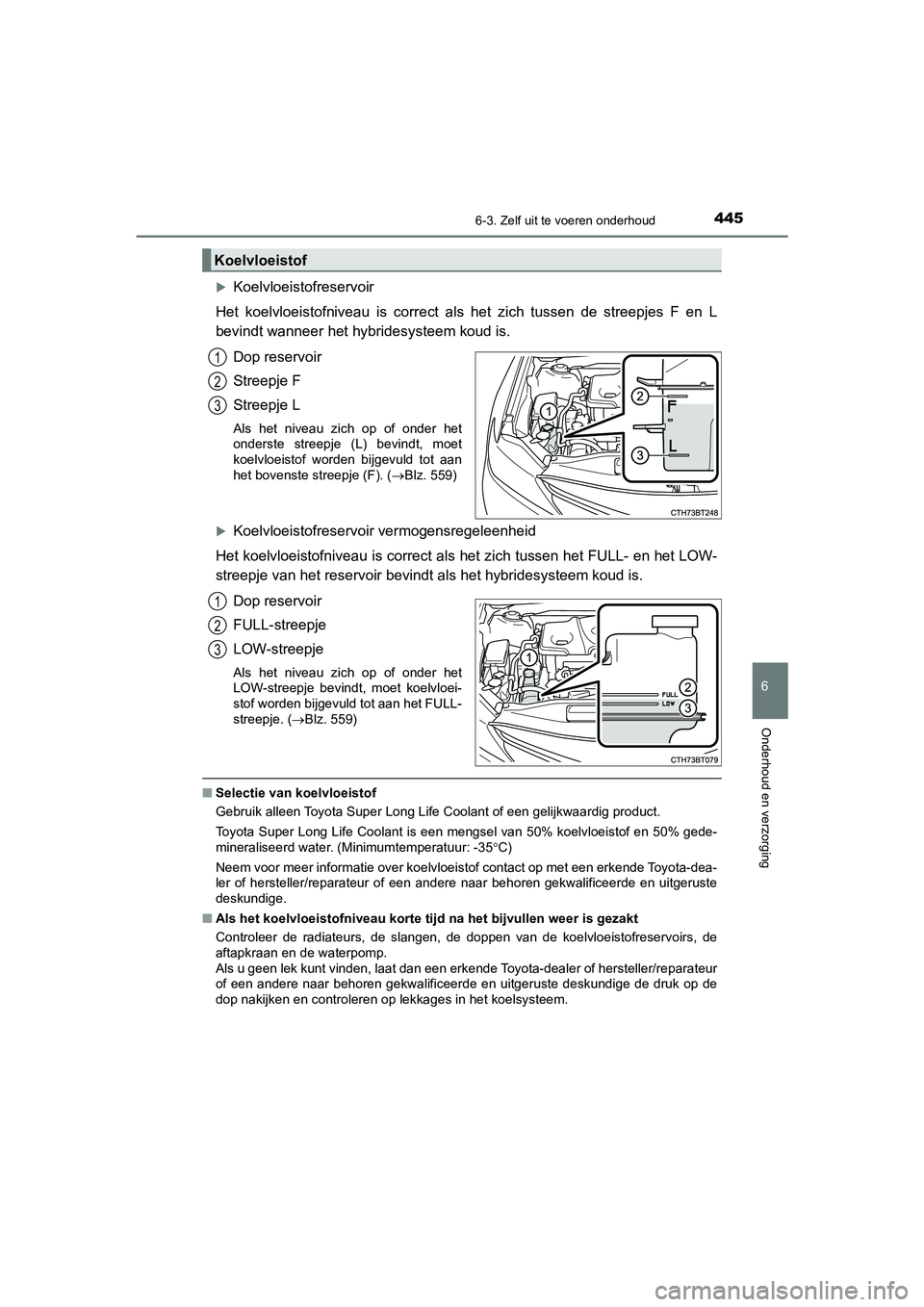

Koelvloeistofreservoir
Het koelvloeistofniveau is correct als het zich tussen de streepjes F en L
bevindt wanneer het hybridesysteem koud is.
Dop reservoir
Streepje F
Streepje L
Als het niveau zich op of onder het
onderste streepje (L) bevindt, moet
koelvloeistof worden bijgevuld tot aan
het bovenste streepje (F). (Blz. 559)
Koelvloeistofreservoir vermogensregeleenheid
Het koelvloeistofniveau is correct als het zich tussen het FULL- en het LOW-
streepje van het reservoir bevindt als het hybridesysteem koud is.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koelvloei-
stof worden bijgevuld tot aan het FULL-
streepje. (Blz. 559)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en 50% gede-
mineraliseerd water. (Minimumtemperatuur: -35C)
Neem voor meer informatie over koelvloeistof contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateurs, de slangen, de doppen van de koelvloeistofreservoirs, de
aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige de druk op de
dop nakijken en controleren op lekkages in het koelsysteem.
Koelvloeistof
1
2
3
1
2
3
CAMRY_HV_OM_Europe_OM33F05E.book Page 445 Wednesday, January 20, 2021 6:09 PM

4466-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker bent van
de staat ervan, laat dan uw auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.

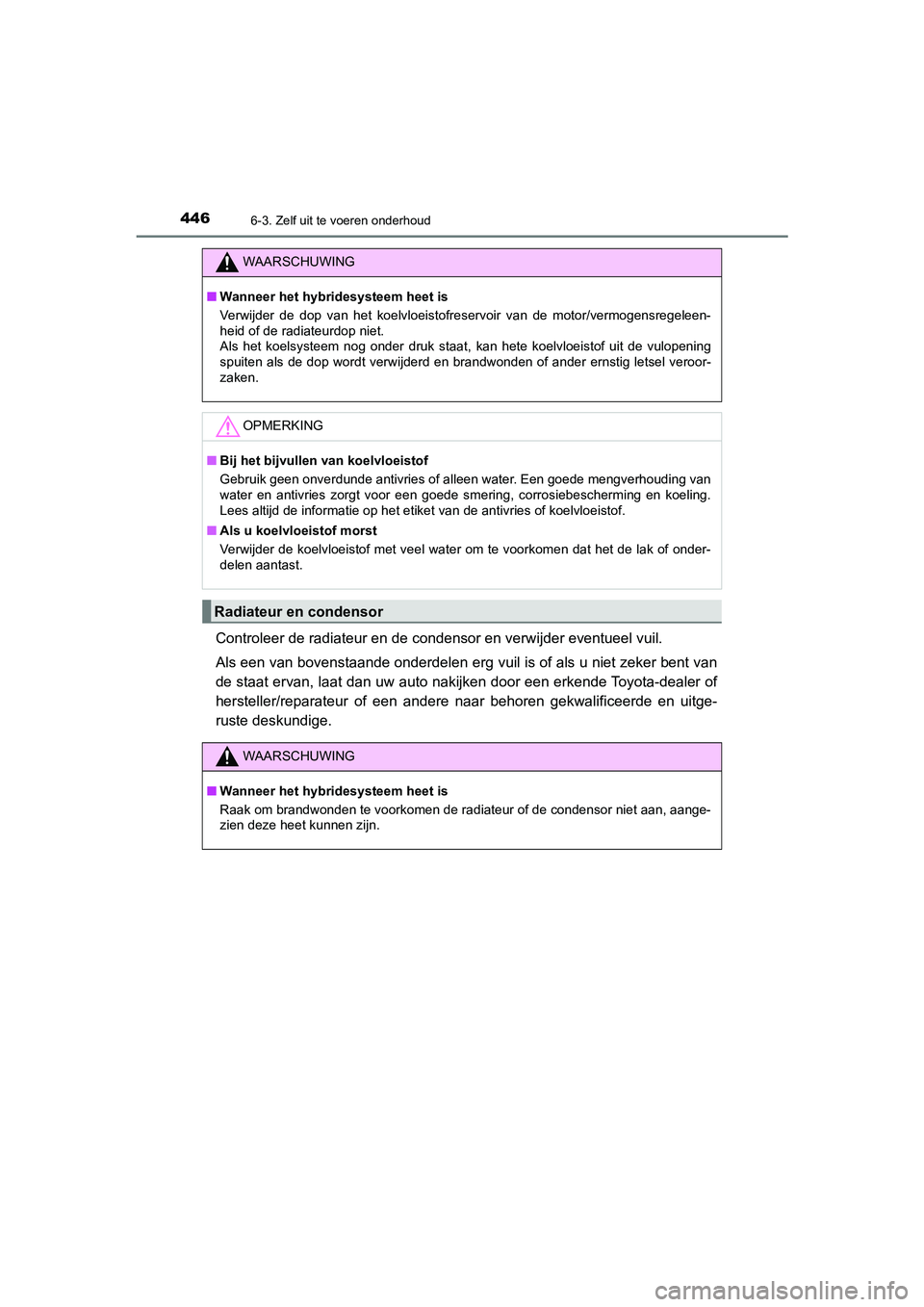

WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir van de motor/vermogensregeleen-
heid of de radiateurdop niet.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en brandwonden of ander ernstig letsel veroor-
zaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengverhouding van
water en antivries zorgt voor een goede smering, corrosiebescherming en koeling.
Lees altijd de informatie op het etiket van de antivries of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of onder-
delen aantast.
Radiateur en condensor
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur of de condensor niet aan, aange-
zien deze heet kunnen zijn.
CAMRY_HV_OM_Europe_OM33F05E.book Page 446 Wednesday, January 20, 2021 6:09 PM

4476-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

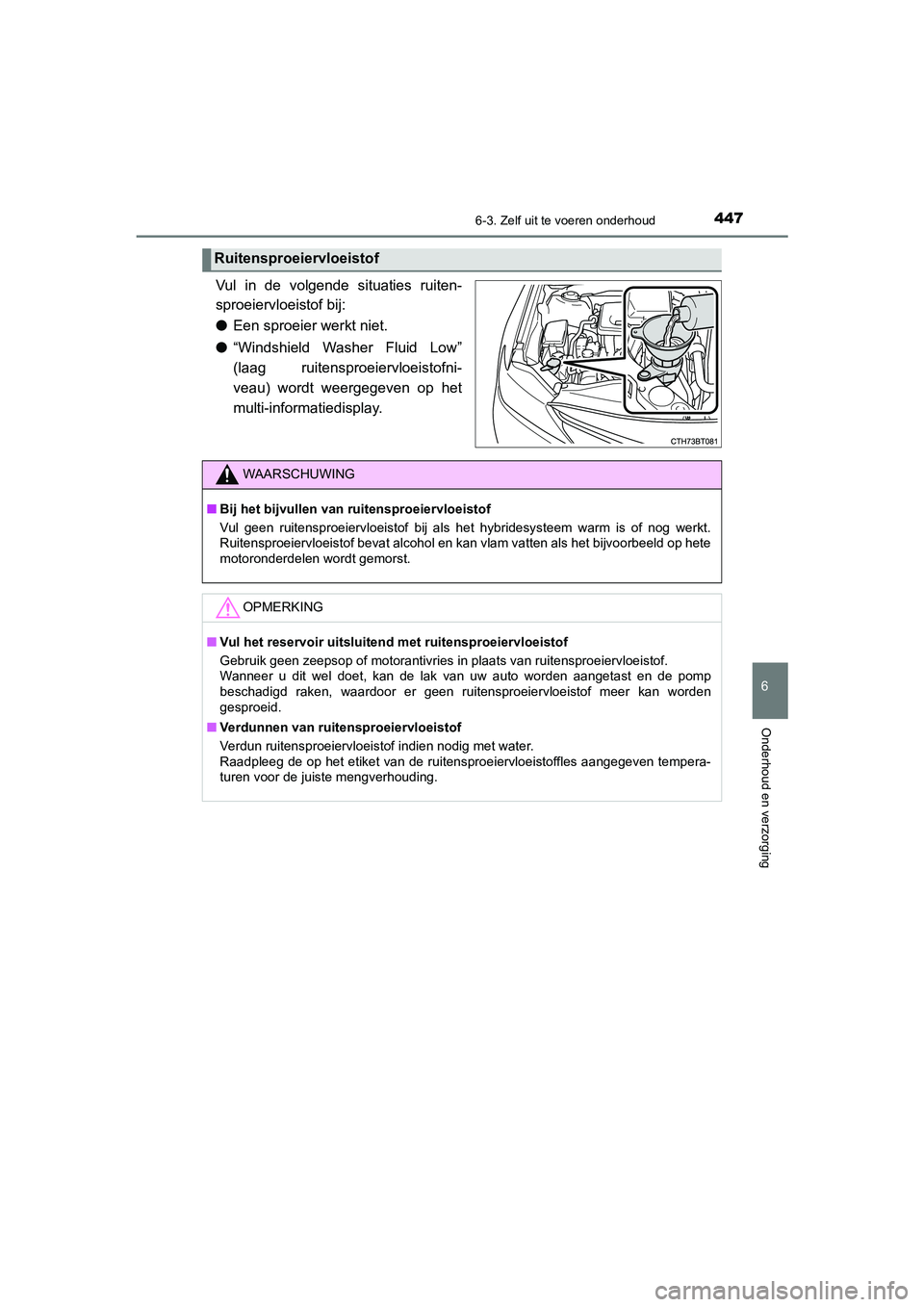

Vul in de volgende situaties ruiten-
sproeiervloeistof bij:
●Een sproeier werkt niet.
●“Windshield Washer Fluid Low”
(laag ruitensproeiervloeistofni-
veau) wordt weergegeven op het
multi-informatiedisplay.
Ruitensproeiervloeistof
WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem warm is of nog werkt.
Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bijvoorbeeld op hete
motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast en de pomp
beschadigd raken, waardoor er geen ruitensproeiervloeistof meer kan worden
gesproeid.
■Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven tempera-
turen voor de juiste mengverhouding.
CAMRY_HV_OM_Europe_OM33F05E.book Page 447 Wednesday, January 20, 2021 6:09 PM

4486-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

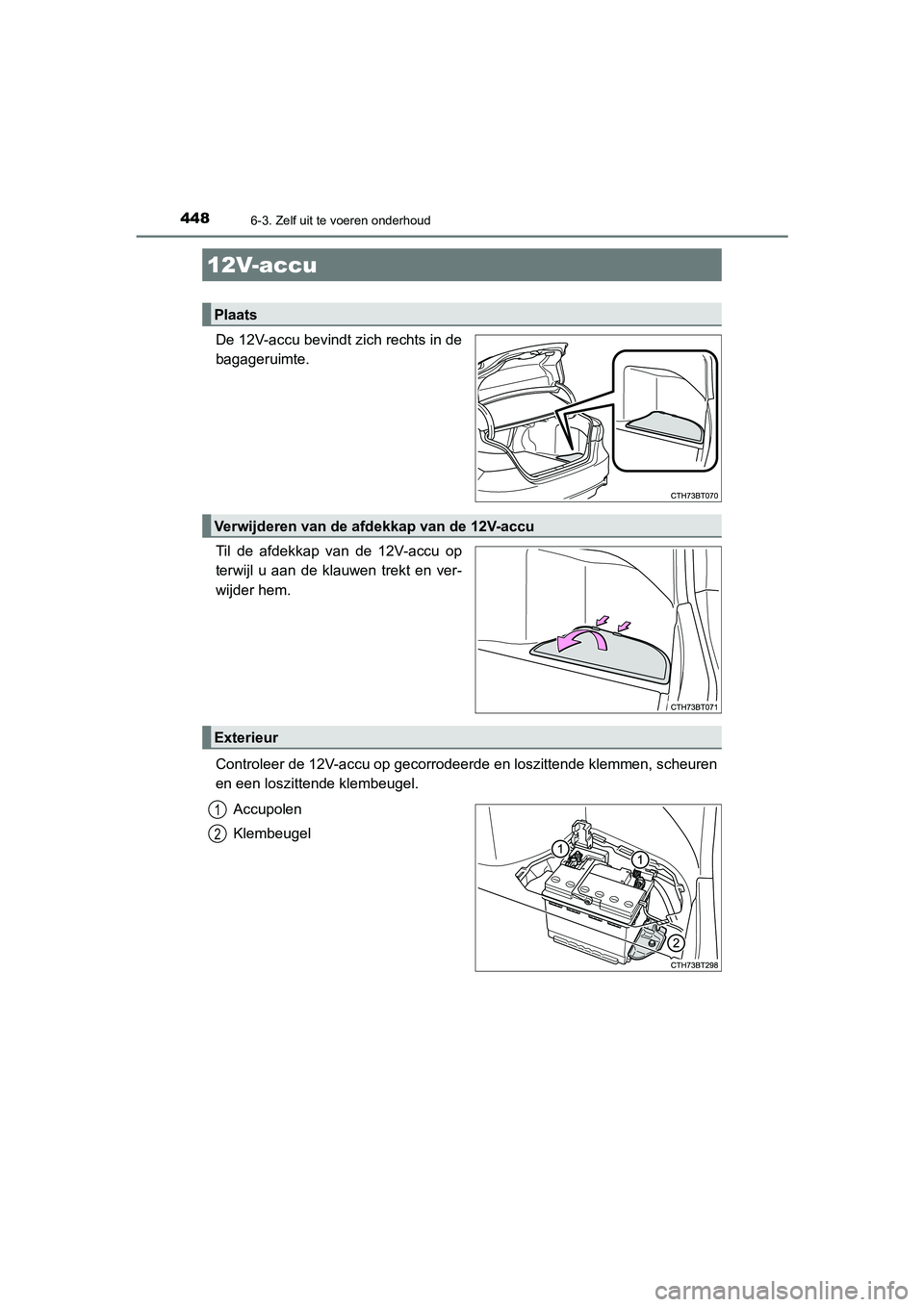

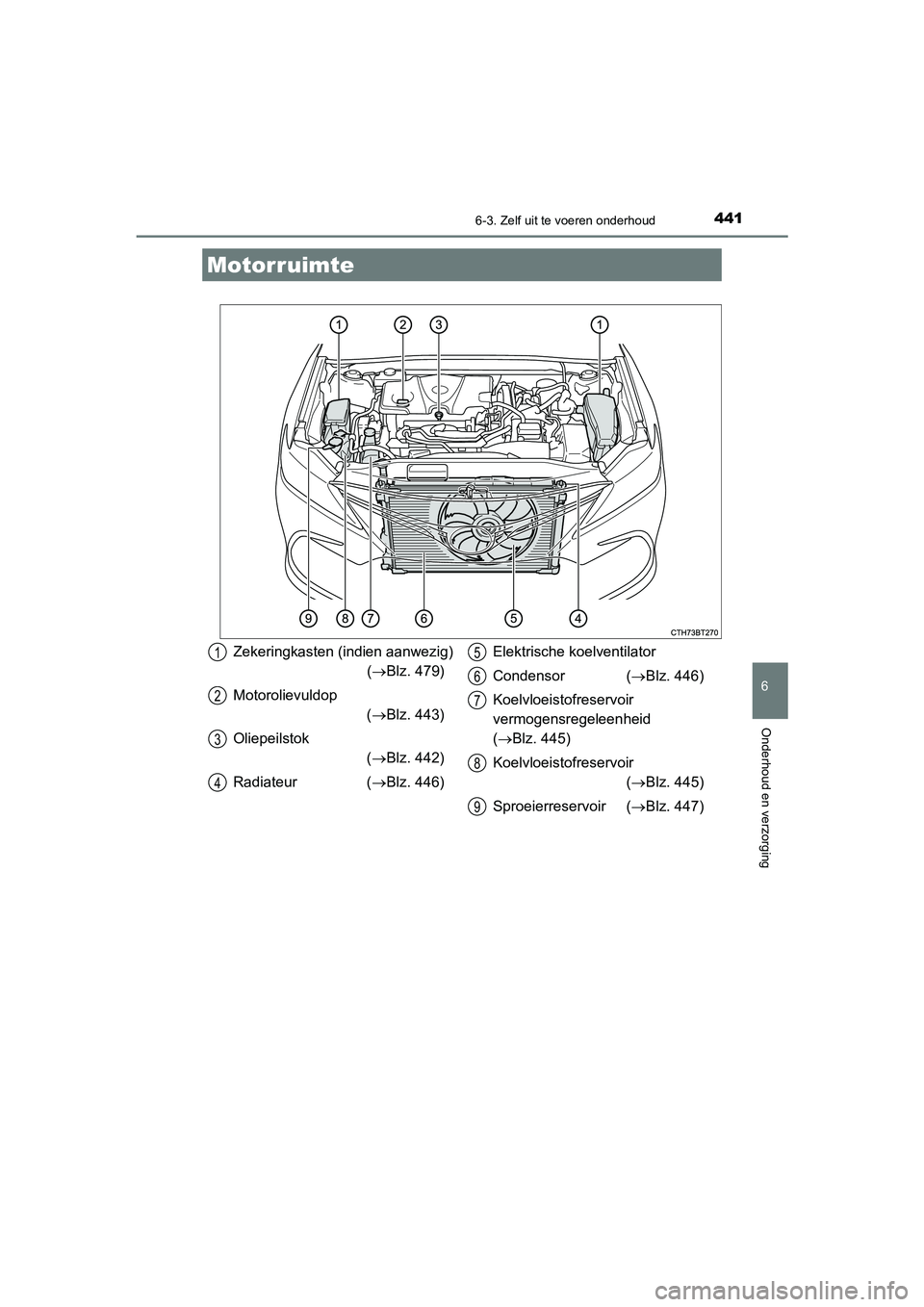

De 12V-accu bevindt zich rechts in de
bagageruimte.
Til de afdekkap van de 12V-accu op
terwijl u aan de klauwen trekt en ver-
wijder hem.
Controleer de 12V-accu op gecorrodeerde en loszittende klemmen, scheuren
en een loszittende klembeugel.
Accupolen
Klembeugel
12V-accu
Plaats
Verwijderen van de afdekkap van de 12V-accu
Exterieur
1
2
CAMRY_HV_OM_Europe_OM33F05E.book Page 448 Wednesday, January 20, 2021 6:09 PM

4496-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

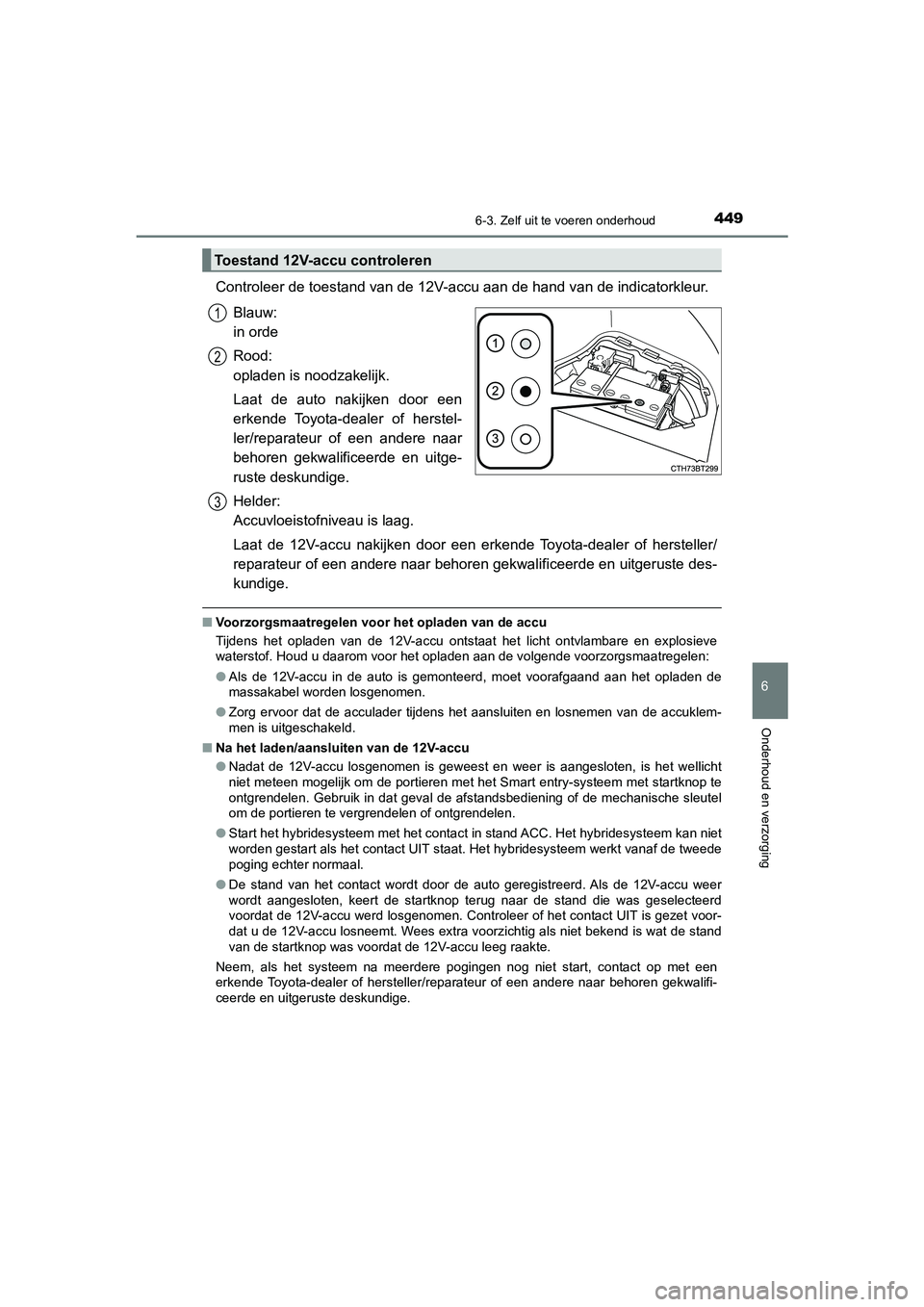

Controleer de toestand van de 12V-accu aan de hand van de indicatorkleur.
Blauw:
in orde
Rood:
opladen is noodzakelijk.
Laat de auto nakijken door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
Helder:
Accuvloeistofniveau is laag.
Laat de 12V-accu nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de 12V-accu ontstaat het licht ontvlambare en explosieve
waterstof. Houd u daarom voor het opladen aan de volgende voorzorgsmaatregelen:
●Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opladen de
massakabel worden losgenomen.
●Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de accuklem-
men is uitgeschakeld.
■Na het laden/aansluiten van de 12V-accu
●Nadat de 12V-accu losgenomen is geweest en weer is aangesloten, is het wellicht
niet meteen mogelijk om de portieren met het Smart entry-systeem met startknop te
ontgrendelen. Gebruik in dat geval de afstandsbediening of de mechanische sleutel
om de portieren te vergrendelen of ontgrendelen.
●Start het hybridesysteem met het contact in stand ACC. Het hybridesysteem kan niet
worden gestart als het contact UIT staat. Het hybridesysteem werkt vanaf de tweede
poging echter normaal.
●De stand van het contact wordt door de auto geregistreerd. Als de 12V-accu weer
wordt aangesloten, keert de startknop terug naar de stand die was geselecteerd
voordat de 12V-accu werd losgenomen. Controleer of het contact UIT is gezet voor-
dat u de 12V-accu losneemt. Wees extra voorzichtig als niet bekend is wat de stand
van de startknop was voordat de 12V-accu leeg raakte.
Neem, als het systeem na meerdere pogingen nog niet start, contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Toestand 12V-accu controleren
1
2
3
CAMRY_HV_OM_Europe_OM33F05E.book Page 449 Wednesday, January 20, 2021 6:09 PM
