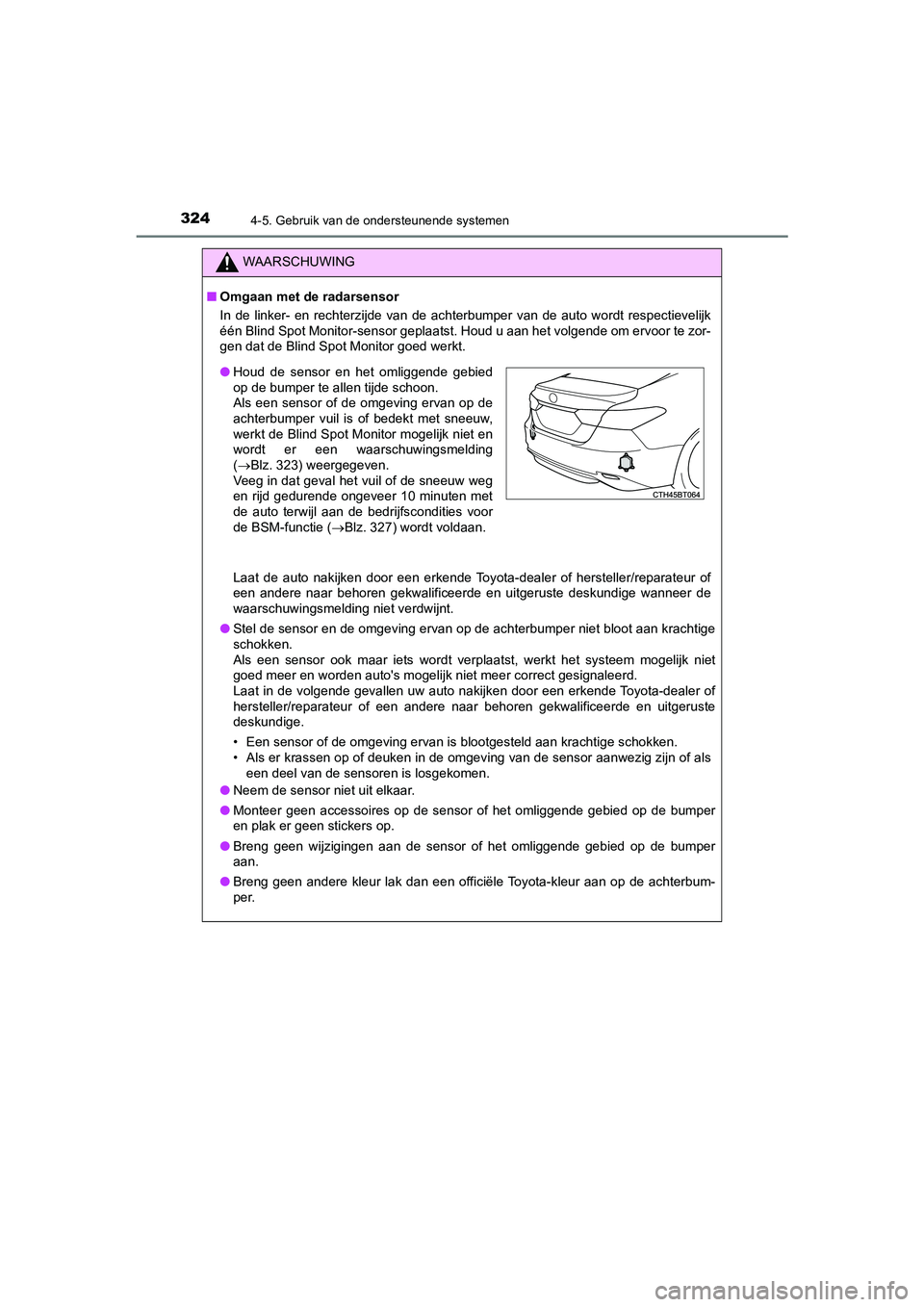

3244-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
WAARSCHUWING
■Omgaan met de radarsensor
In de linker- en rechterzijde van de achterbumper van de auto wordt respectievelijk
één Blind Spot Monitor-sensor geplaatst. Houd u aan het volgende om ervoor te zor-
gen dat de Blind Spot Monitor goed werkt.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige wanneer de
waarschuwingsmelding niet verdwijnt.
●Stel de sensor en de omgeving ervan op de achterbumper niet bloot aan krachtige
schokken.
Als een sensor ook maar iets wordt verplaatst, werkt het systeem mogelijk niet
goed meer en worden auto's mogelijk niet meer correct gesignaleerd.
Laat in de volgende gevallen uw auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
• Een sensor of de omgeving ervan is blootgesteld aan krachtige schokken.
• Als er krassen op of deuken in de omgeving van de sensor aanwezig zijn of als
een deel van de sensoren is losgekomen.
●Neem de sensor niet uit elkaar.
●Monteer geen accessoires op de sensor of het omliggende gebied op de bumper
en plak er geen stickers op.
●Breng geen wijzigingen aan de sensor of het omliggende gebied op de bumper
aan.
●Breng geen andere kleur lak dan een officiële Toyota-kleur aan op de achterbum-
per.
●Houd de sensor en het omliggende gebied
op de bumper te allen tijde schoon.
Als een sensor of de omgeving ervan op de
achterbumper vuil is of bedekt met sneeuw,
werkt de Blind Spot Monitor mogelijk niet en
wordt er een waarschuwingsmelding
(Blz. 323) weergegeven.
Veeg in dat geval het vuil of de sneeuw weg
en rijd gedurende ongeveer 10 minuten met
de auto terwijl aan de bedrijfscondities voor
de BSM-functie (Blz. 327) wordt voldaan.
CAMRY_HV_OM_Europe_OM33F05E.book Page 324 Wednesday, January 20, 2021 6:09 PM

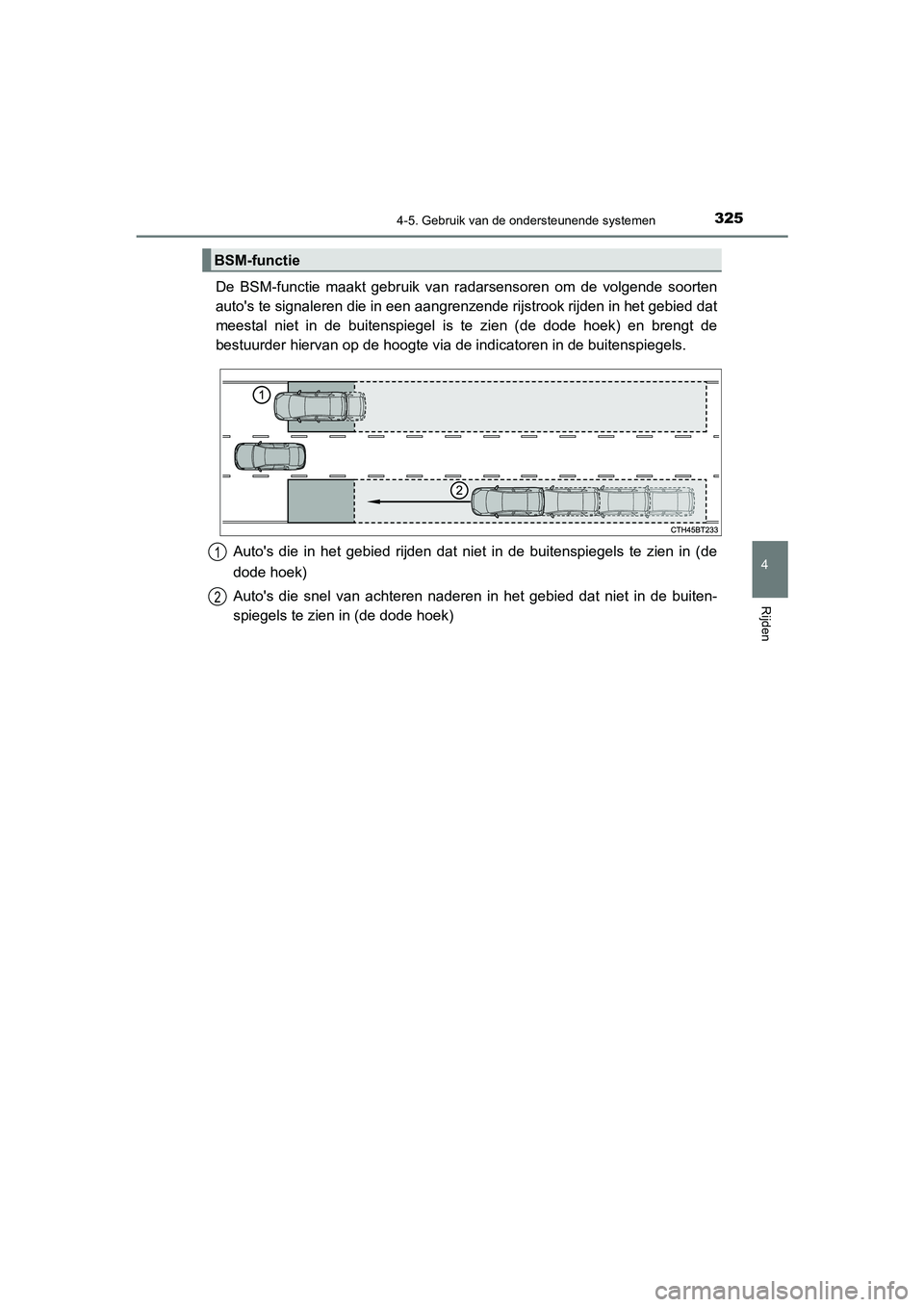

3254-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
De BSM-functie maakt gebruik van radarsensoren om de volgende soorten
auto's te signaleren die in een aangrenzende rijstrook rijden in het gebied dat
meestal niet in de buitenspiegel is te zien (de dode hoek) en brengt de
bestuurder hiervan op de hoogte via de indicatoren in de buitenspiegels.
Auto's die in het gebied rijden dat niet in de buitenspiegels te zien in (de
dode hoek)
Auto's die snel van achteren naderen in het gebied dat niet in de buiten-
spiegels te zien in (de dode hoek)
BSM-functie
1
2
CAMRY_HV_OM_Europe_OM33F05E.book Page 325 Wednesday, January 20, 2021 6:09 PM

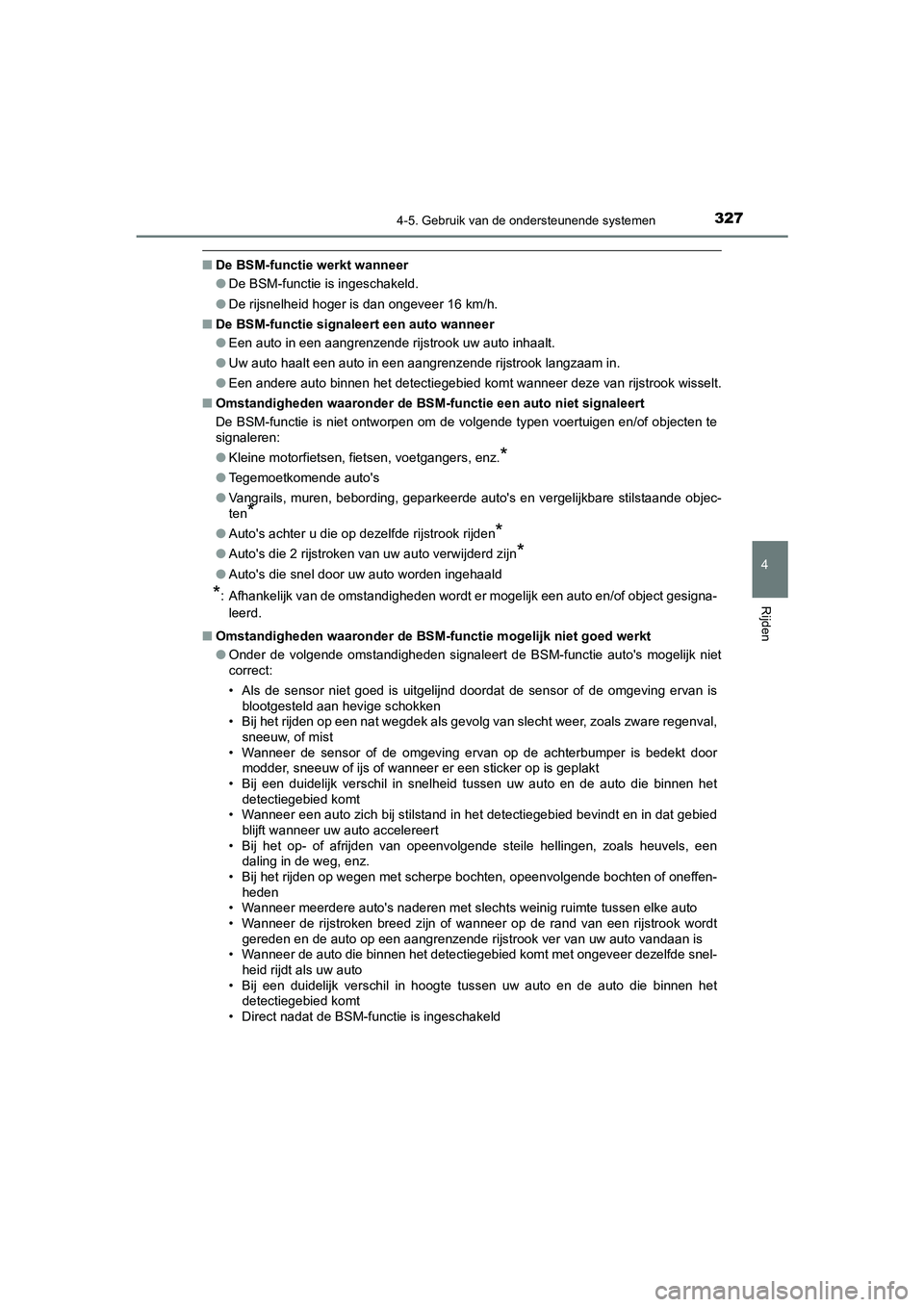

3274-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■De BSM-functie werkt wanneer
●De BSM-functie is ingeschakeld.
●De rijsnelheid hoger is dan ongeveer 16 km/h.
■De BSM-functie signaleert een auto wanneer
●Een auto in een aangrenzende rijstrook uw auto inhaalt.
●Uw auto haalt een auto in een aangrenzende rijstrook langzaam in.
●Een andere auto binnen het detectiegebied komt wanneer deze van rijstrook wisselt.
■Omstandigheden waaronder de BSM-functie een auto niet signaleert
De BSM-functie is niet ontworpen om de volgende typen voertuigen en/of objecten te
signaleren:
●Kleine motorfietsen, fietsen, voetgangers, enz.
*
●Tegemoetkomende auto's
●Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare stilstaande objec-
ten
*
●Auto's achter u die op dezelfde rijstrook rijden*
●Auto's die 2 rijstroken van uw auto verwijderd zijn*
●Auto's die snel door uw auto worden ingehaald
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
■Omstandigheden waaronder de BSM-functie mogelijk niet goed werkt
●Onder de volgende omstandigheden signaleert de BSM-functie auto's mogelijk niet
correct:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval,
sneeuw, of mist
• Wanneer de sensor of de omgeving ervan op de achterbumper is bedekt door
modder, sneeuw of ijs of wanneer er een sticker op is geplakt
• Bij een duidelijk verschil in snelheid tussen uw auto en de auto die binnen het
detectiegebied komt
• Wanneer een auto zich bij stilstand in het detectiegebied bevindt en in dat gebied
blijft wanneer uw auto accelereert
• Bij het op- of afrijden van opeenvolgende steile hellingen, zoals heuvels, een
daling in de weg, enz.
• Bij het rijden op wegen met scherpe bochten, opeenvolgende bochten of oneffen-
heden
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Wanneer de rijstroken breed zijn of wanneer op de rand van een rijstrook wordt
gereden en de auto op een aangrenzende rijstrook ver van uw auto vandaan is
• Wanneer de auto die binnen het detectiegebied komt met ongeveer dezelfde snel-
heid rijdt als uw auto
• Bij een duidelijk verschil in hoogte tussen uw auto en de auto die binnen het
detectiegebied komt
• Direct nadat de BSM-functie is ingeschakeld
CAMRY_HV_OM_Europe_OM33F05E.book Page 327 Wednesday, January 20, 2021 6:09 PM

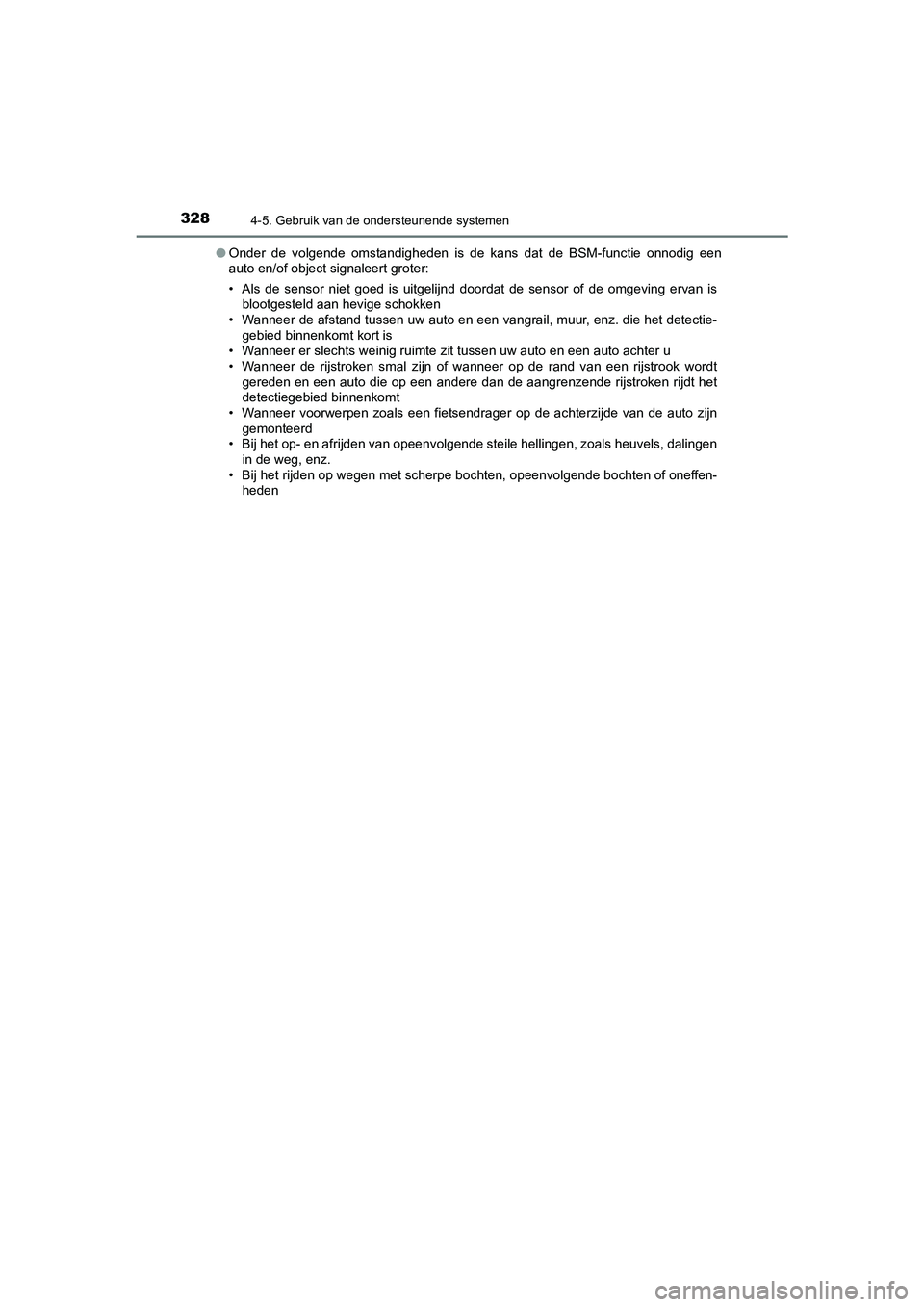

3284-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE●Onder de volgende omstandigheden is de kans dat de BSM-functie onnodig een
auto en/of object signaleert groter:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer de afstand tussen uw auto en een vangrail, muur, enz. die het detectie-
gebied binnenkomt kort is
• Wanneer er slechts weinig ruimte zit tussen uw auto en een auto achter u
• Wanneer de rijstroken smal zijn of wanneer op de rand van een rijstrook wordt
gereden en een auto die op een andere dan de aangrenzende rijstroken rijdt het
detectiegebied binnenkomt
• Wanneer voorwerpen zoals een fietsendrager op de achterzijde van de auto zijn
gemonteerd
• Bij het op- en afrijden van opeenvolgende steile hellingen, zoals heuvels, dalingen
in de weg, enz.
• Bij het rijden op wegen met scherpe bochten, opeenvolgende bochten of oneffen-
heden
CAMRY_HV_OM_Europe_OM33F05E.book Page 328 Wednesday, January 20, 2021 6:09 PM

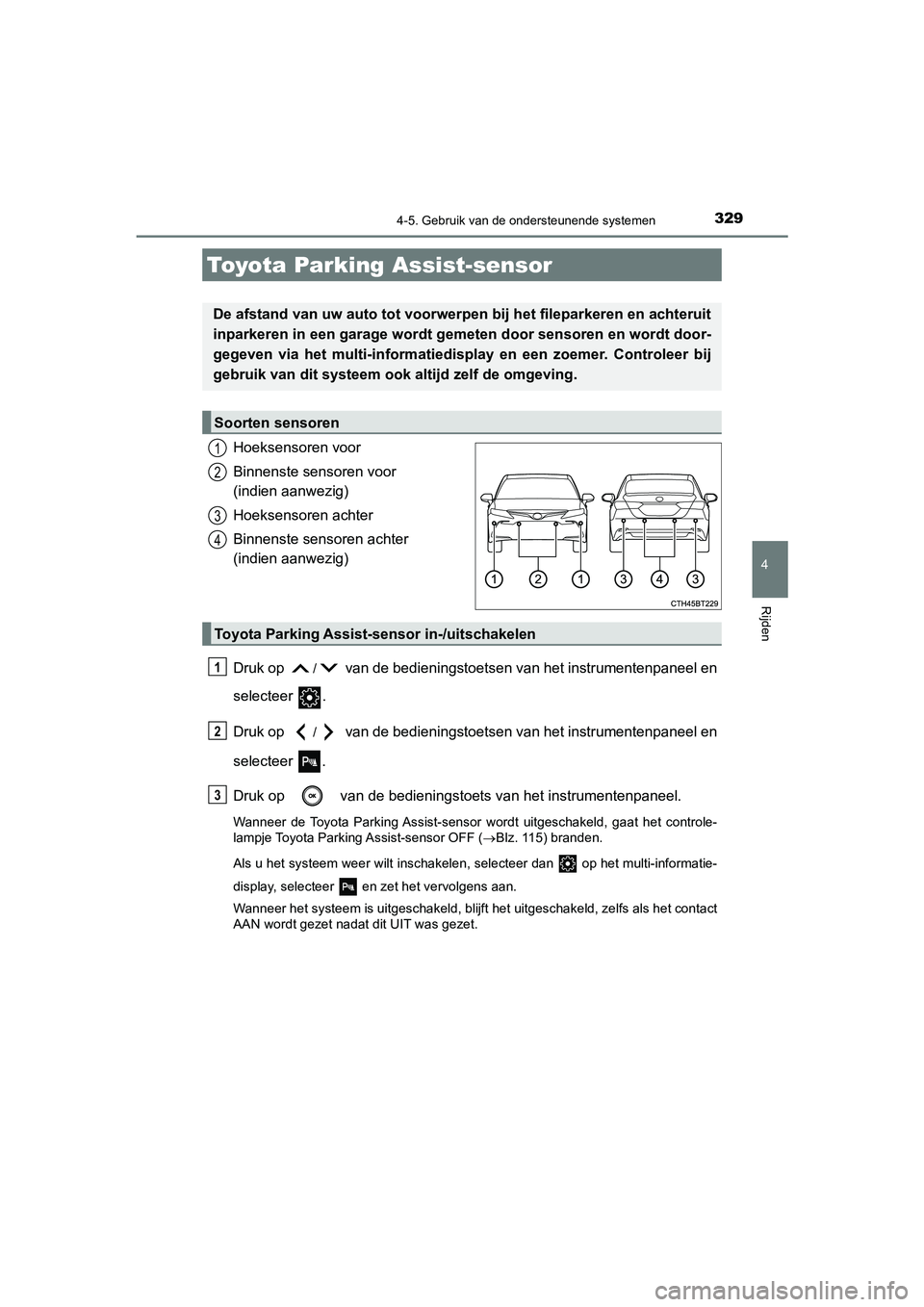

3294-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
Hoeksensoren voor
Binnenste sensoren voor
(indien aanwezig)
Hoeksensoren achter
Binnenste sensoren achter
(indien aanwezig)
Druk op
/ van de bedieningstoetsen van het instrumentenpaneel en
selecteer .
Druk op
/ van de bedieningstoetsen van het instrumentenpaneel en
selecteer .
Druk op van de bedieningstoets van het instrumentenpaneel.
Wanneer de Toyota Parking Assist-sensor wordt uitgeschakeld, gaat het controle-
lampje Toyota Parking Assist-sensor OFF (Blz. 115) branden.
Als u het systeem weer wilt inschakelen, selecteer dan op het multi-informatie-
display, selecteer en zet het vervolgens aan.
Wanneer het systeem is uitgeschakeld, blijft het uitgeschakeld, zelfs als het contact
AAN wordt gezet nadat dit UIT was gezet.
Toyota Parking Assist-sensor
De afstand van uw auto tot voorwerpen bij het fileparkeren en achteruit
inparkeren in een garage wordt gemeten door sensoren en wordt door-
gegeven via het multi-informatiedisplay en een zoemer. Controleer bij
gebruik van dit systeem ook altijd zelf de omgeving.
Soorten sensoren
1
2
3
4
Toyota Parking Assist-sensor in-/uitschakelen
1
2
3
CAMRY_HV_OM_Europe_OM33F05E.book Page 329 Wednesday, January 20, 2021 6:09 PM

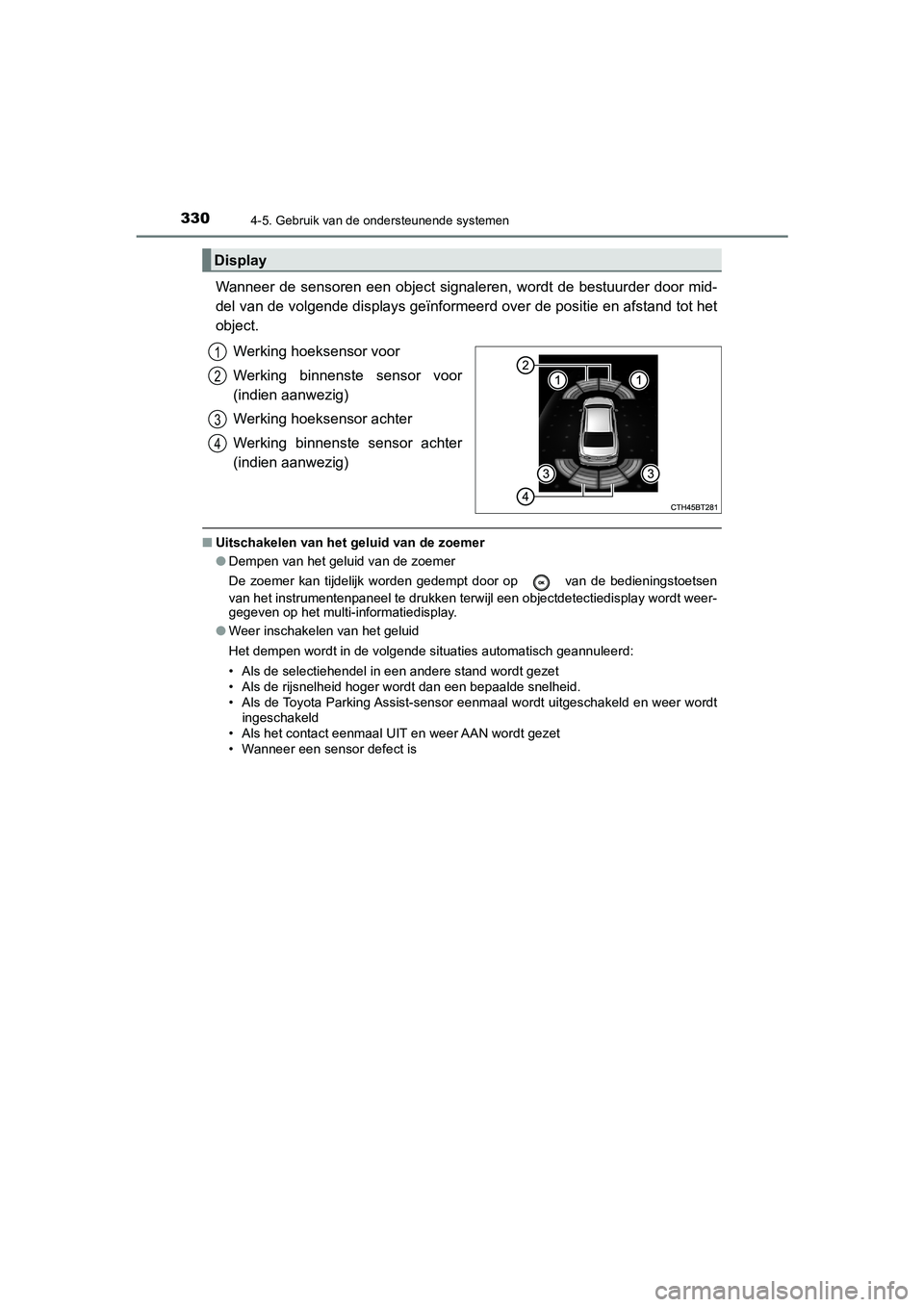

3304-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Wanneer de sensoren een object signaleren, wordt de bestuurder door mid-
del van de volgende displays geïnformeerd over de positie en afstand tot het
object.
Werking hoeksensor voor
Werking binnenste sensor voor
(indien aanwezig)
Werking hoeksensor achter
Werking binnenste sensor achter
(indien aanwezig)
■Uitschakelen van het geluid van de zoemer
●Dempen van het geluid van de zoemer
De zoemer kan tijdelijk worden gedempt door op van de bedieningstoetsen
van het instrumentenpaneel te drukken terwijl een objectdetectiedisplay wordt weer-
gegeven op het multi-informatiedisplay.
●Weer inschakelen van het geluid
Het dempen wordt in de volgende situaties automatisch geannuleerd:
• Als de selectiehendel in een andere stand wordt gezet
• Als de rijsnelheid hoger wordt dan een bepaalde snelheid.
• Als de Toyota Parking Assist-sensor eenmaal wordt uitgeschakeld en weer wordt
ingeschakeld
• Als het contact eenmaal UIT en weer AAN wordt gezet
• Wanneer een sensor defect is
Display
1
2
3
4
CAMRY_HV_OM_Europe_OM33F05E.book Page 330 Wednesday, January 20, 2021 6:09 PM

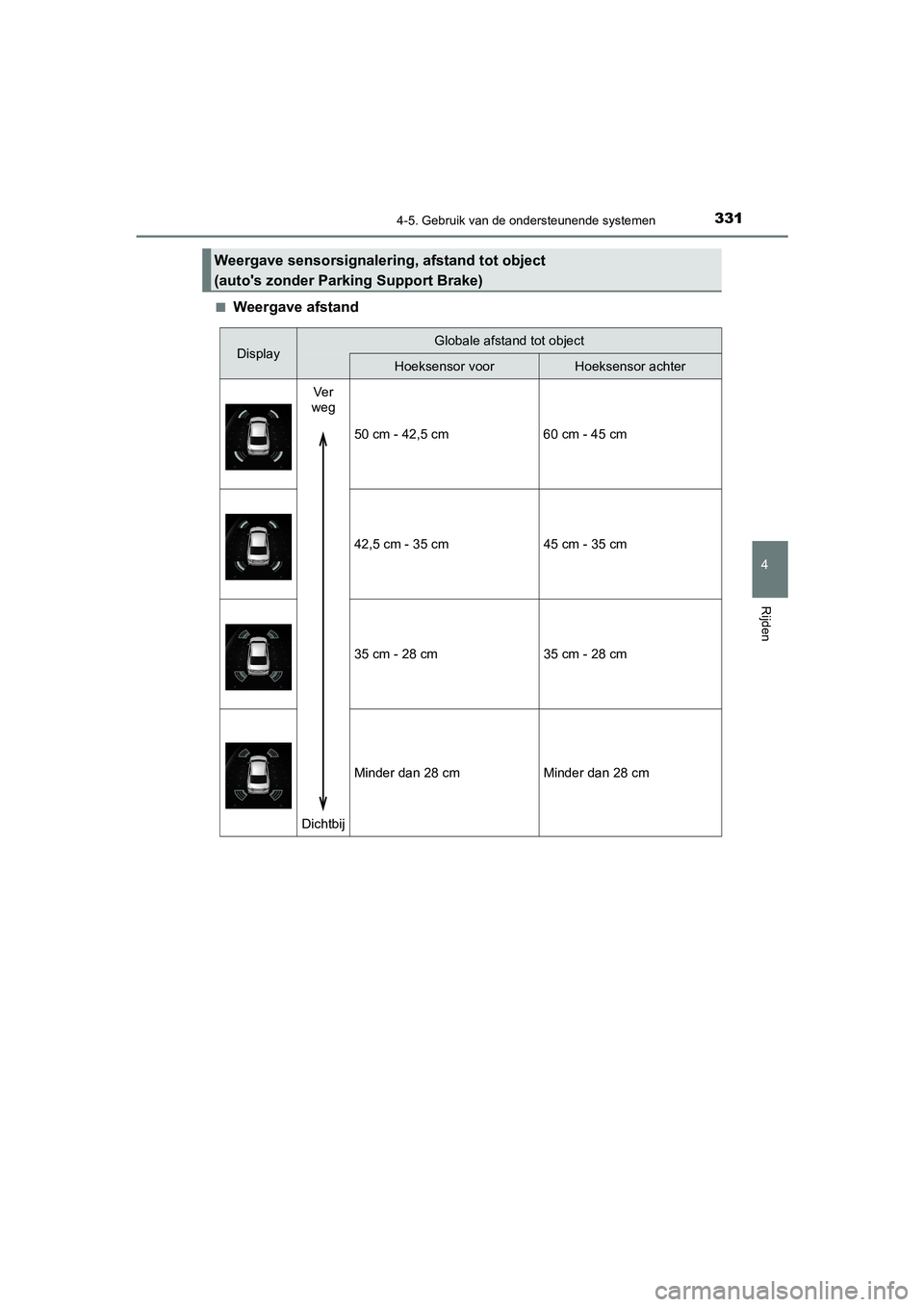

3314-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Weergave afstand
Weergave sensorsignalering, afstand tot object
(auto's zonder Parking Support Brake)
DisplayGlobale afstand tot object
Hoeksensor voorHoeksensor achter
Ve r
weg
Dichtbij50 cm - 42,5 cm 60 cm - 45 cm
42,5 cm - 35 cm45 cm - 35 cm
35 cm - 28 cm35 cm - 28 cm
Minder dan 28 cmMinder dan 28 cm
CAMRY_HV_OM_Europe_OM33F05E.book Page 331 Wednesday, January 20, 2021 6:09 PM

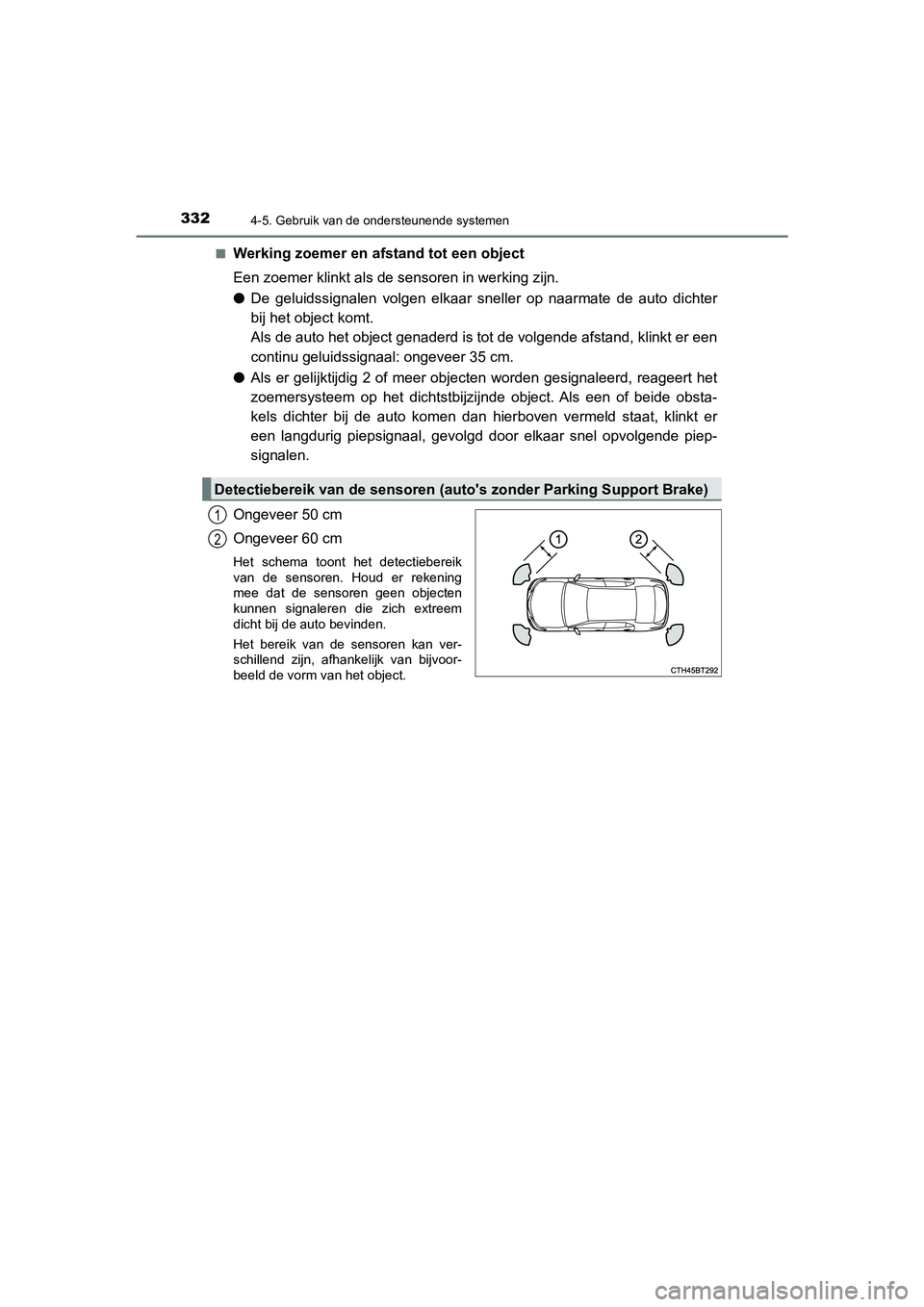

3324-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■
Werking zoemer en afstand tot een object
Een zoemer klinkt als de sensoren in werking zijn.
●De geluidssignalen volgen elkaar sneller op naarmate de auto dichter
bij het object komt.
Als de auto het object genaderd is tot de volgende afstand, klinkt er een
continu geluidssignaal: ongeveer 35 cm.
●Als er gelijktijdig 2 of meer objecten worden gesignaleerd, reageert het
zoemersysteem op het dichtstbijzijnde object. Als een of beide obsta-
kels dichter bij de auto komen dan hierboven vermeld staat, klinkt er
een langdurig piepsignaal, gevolgd door elkaar snel opvolgende piep-
signalen.
Ongeveer 50 cm
Ongeveer 60 cm
Het schema toont het detectiebereik
van de sensoren. Houd er rekening
mee dat de sensoren geen objecten
kunnen signaleren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan ver-
schillend zijn, afhankelijk van bijvoor-
beeld de vorm van het object.
Detectiebereik van de sensoren (auto's zonder Parking Support Brake)
1
2
CAMRY_HV_OM_Europe_OM33F05E.book Page 332 Wednesday, January 20, 2021 6:09 PM

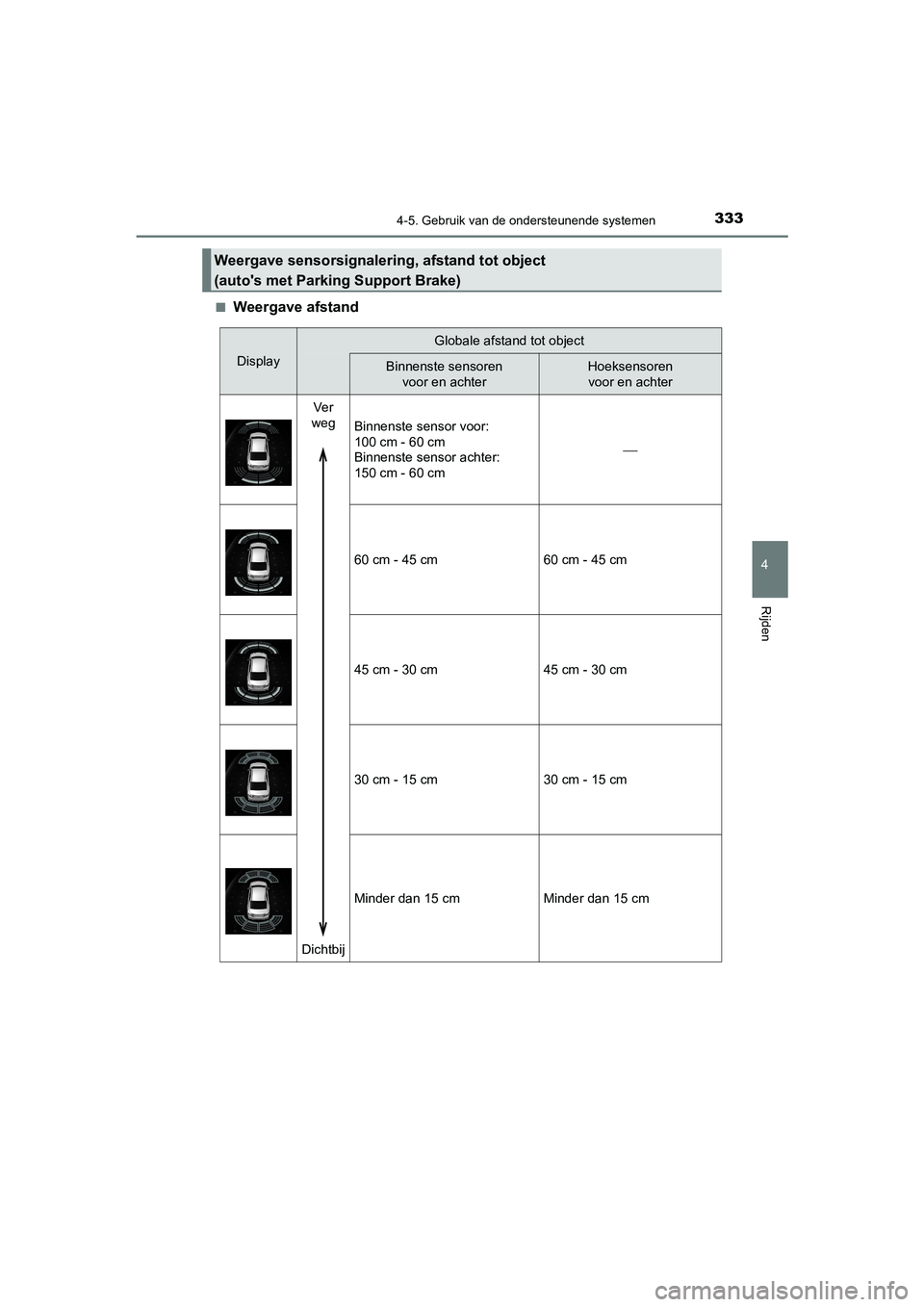

3334-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Weergave afstand
Weergave sensorsignalering, afstand tot object
(auto's met Parking Support Brake)
Display
Globale afstand tot object
Binnenste sensoren
voor en achterHoeksensoren
voor en achter
Ve r
weg
DichtbijBinnenste sensor voor:
100 cm - 60 cm
Binnenste sensor achter:
150 cm - 60 cm

60 cm - 45 cm60 cm - 45 cm
45 cm - 30 cm45 cm - 30 cm
30 cm - 15 cm30 cm - 15 cm
Minder dan 15 cmMinder dan 15 cm
CAMRY_HV_OM_Europe_OM33F05E.book Page 333 Wednesday, January 20, 2021 6:09 PM

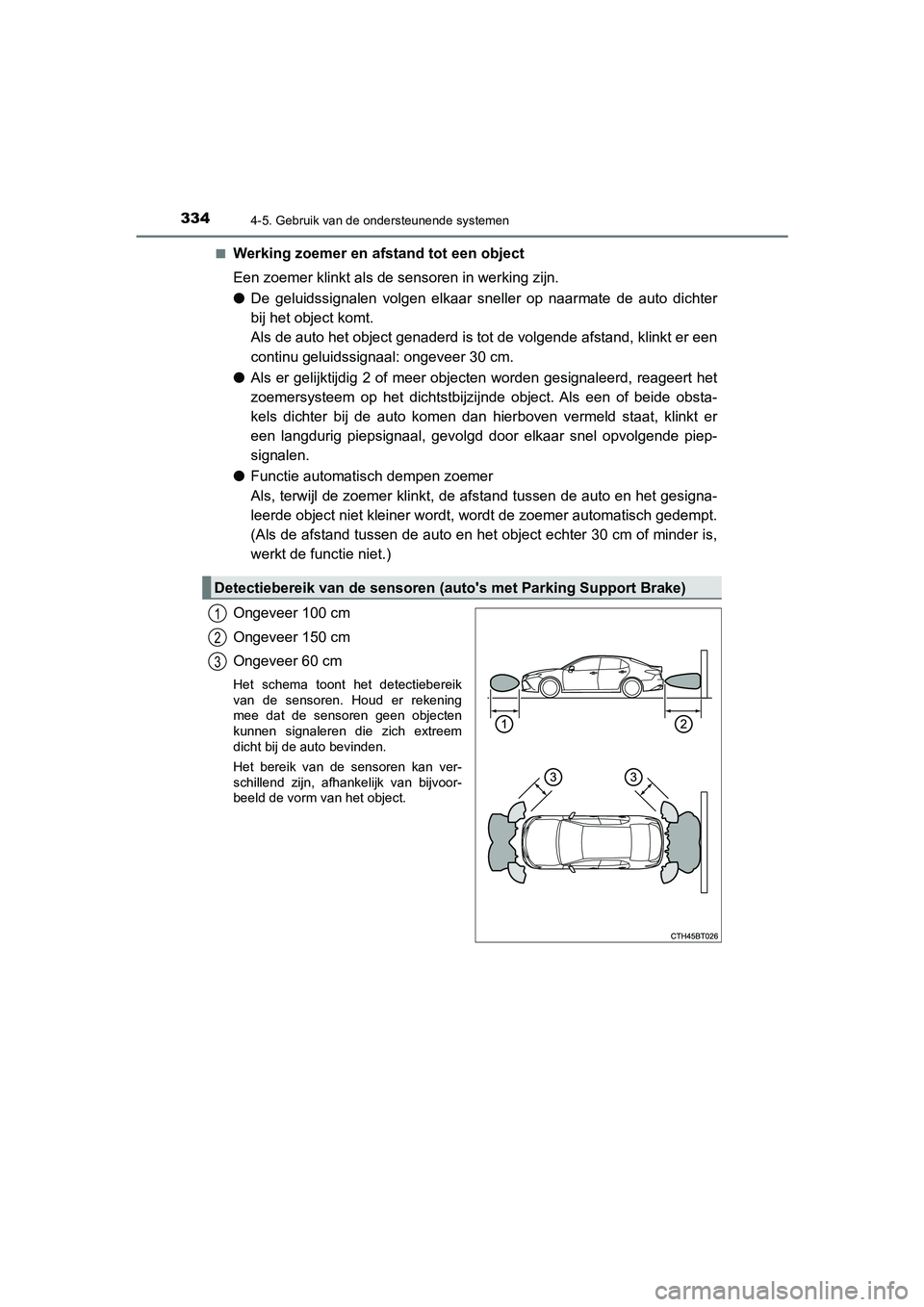

3344-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■
Werking zoemer en afstand tot een object
Een zoemer klinkt als de sensoren in werking zijn.
●De geluidssignalen volgen elkaar sneller op naarmate de auto dichter
bij het object komt.
Als de auto het object genaderd is tot de volgende afstand, klinkt er een
continu geluidssignaal: ongeveer 30 cm.
●Als er gelijktijdig 2 of meer objecten worden gesignaleerd, reageert het
zoemersysteem op het dichtstbijzijnde object. Als een of beide obsta-
kels dichter bij de auto komen dan hierboven vermeld staat, klinkt er
een langdurig piepsignaal, gevolgd door elkaar snel opvolgende piep-
signalen.
●Functie automatisch dempen zoemer
Als, terwijl de zoemer klinkt, de afstand tussen de auto en het gesigna-
leerde object niet kleiner wordt, wordt de zoemer automatisch gedempt.
(Als de afstand tussen de auto en het object echter 30 cm of minder is,
werkt de functie niet.)
Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 60 cm
Het schema toont het detectiebereik
van de sensoren. Houd er rekening
mee dat de sensoren geen objecten
kunnen signaleren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan ver-
schillend zijn, afhankelijk van bijvoor-
beeld de vorm van het object.
Detectiebereik van de sensoren (auto's met Parking Support Brake)
1
2
3
CAMRY_HV_OM_Europe_OM33F05E.book Page 334 Wednesday, January 20, 2021 6:09 PM
