TOYOTA COROLLA 2016 Instrukcja obsługi (in Polish)

Przyciskiem ogranicznika pr´d-
koÊci jazdy w∏àczyç uk∏ad.
Kolejne naciÊni´cie przycisku
wy∏àcza uk∏ad.
Przyspieszyç lub zwolniç do
˝àdanej pr´dkoÊci i nacisnàç
dêwigni´ do do∏u w celu za-
programowania maksymalnej
˝àdanej pr´dkoÊci.
Je˝eli dêwignia zostanie przesu-
ni´ta do do∏u, podczas gdy pr´d-
koÊç samochodu nie przekracza
30 km/h, zaprogramowana mak-
symalna pr´dkoÊç b´dzie wyno-
si∏a 30 km/h.
*
1: Wersje z wyÊwietlaczem parametrów jazdy
*
2: Wersje z wyÊwietlaczem wielofunkcyjnym
Zwi´kszanie pr´dkoÊci
Zmniejszanie pr´dkoÊci
Przytrzymaç dêwigni´ a˝ do
ustawienia ˝àdanej pr´dkoÊci.
Aby wprowadziç drobnà korekt´
˝àdanej pr´dkoÊci, nale˝y krótko
wychyliç dêwigni´ do góry lub do
do∏u, a nast´pnie jà puÊciç.
2
1
4-6. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu291
4
Jazda
Zaprogramowanie pr´dkoÊci
Zmiana zaprogramowanej pr´dkoÊci
27 Corolla OM12J90E 28/7/16 13:08 Page 291 (Black plate)

Przerywanie
W celu przerwania ograniczania
pr´dkoÊci jazdy nale˝y pocià-
gnàç dêwigni´ do siebie.
Wznawianie
W celu wznowienia ograniczania
pr´dkoÊci jazdy nale˝y wychyliç
dêwigni´ do góry.
Przekroczenie zaprogramowanej pr´dkoÊci
W nast´pujàcych sytuacjach samochód przekroczy zaprogramowanà pr´dkoÊç
i informacje na wyÊwietlaczu zacznà migaç:
Przy ca∏kowicie wciÊni´tym pedale przyspieszenia
Podczas zjazdu ze stromego wzniesienia
Samoczynne przerwanie ograniczania pr´dkoÊci
Po aktywacji uk∏adu utrzymywania pr´dkoÊci jazdy zaprogramowana pr´dkoÊç
jest automatycznie kasowana.
Gdy zaÊwieci si´ na ˝ó∏to lampka kontrolna uk∏adu ogranicznika pr´d-
koÊci jazdy (wersje z wyÊwietlaczem parametrów jazdy) lub na wyÊwie-
tlaczu wielofunkcyjnym pojawi si´ komunikat ostrzegawczy „Sprawdê
system ograniczania pr´dkoÊci. [Check speed limiter system.]”(wersje
z wyÊwietlaczem wielofunkcyjnym)
Wy∏àczyç silnik, a nast´pnie ponownie go uruchomiç. Po ponownym urucho-
mieniu silnika zaprogramowaç ogranicznik pr´dkoÊci jazdy. Je˝eli uk∏adu
ogranicznika pr´dkoÊci jazdy nie mo˝na zaprogramowaç, mo˝e to oznaczaç
usterk´ uk∏adu. Nale˝y niezw∏ocznie zleciç sprawdzenie samochodu autory-
zowanej stacji obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi.
2924-6. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Przerywanie i wznawianie ograniczania pr´dkoÊci jazdy
W celu unikni´cia przypadkowego uruchomienia ogranicznika pr´dkoÊci
jazdy
Gdy funkcja ta nie jest wykorzystywana, uk∏ad powinien byç wy∏àczony
przyciskiem ogranicznika pr´dkoÊci jazdy.
Warunki drogowe nieodpowiednie do korzystania z ogranicznika pr´dkoÊci
jazdy
W ni˝ej wyszczególnionych warunkach nie nale˝y korzystaç z ogranicznika
pr´dkoÊci jazdy.
Mo˝e to doprowadziç do utraty panowania nad pojazdem i wypadku, wwyniku
którego mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Na drodze o Êliskiej nawierzchni, np. mokrej, oblodzonej bàdê pokrytej
Êniegiem
Na stromych podjazdach i zjazdach
Podczas holowania przyczepy lub holowania awaryjnego
27 Corolla OM12J90E 28/7/16 13:08 Page 292 (Black plate)

Rodzaje czujników
4-6. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu293
4
Jazda
Podczas parkowania lub wje˝d˝ania do gara˝u czujniki mierzà
odleg∏oÊci pojazdu od pobliskich przeszkód i przekazujà odpo-
wiednie informacje za poÊrednictwem wyÊwietlacza wielofunkcyj-
nego oraz sygna∏ów akustycznych. Jednak korzystajàc z tej funkcji,
nale˝y zawsze osobiÊcie sprawdziç otoczenie samochodu.
Wspomaganie parkowania z czujnikami
odleg∏oÊci
✻
Przednie czujniki centralne
Przednie czujniki naro˝ne
Przednie czujniki boczne*
*: Wersje z 10 czujnikami
Tylne czujniki naro˝ne
Tylne czujniki centralne
✻: W niektórych wersjach
27 Corolla OM12J90E 28/7/16 13:08 Page 293 (Black plate)

W∏àczanie lub wy∏àczanie uk∏adu wspomagania parkowania
z czujnikami odleg∏oÊci
Uk∏ad wspomagania parkowania z czujnikami odleg∏oÊci mo˝e byç
w∏àczony lub wy∏àczony za pomocà wyÊwietlacza wielofunkcyjnego.
Wybraç ekran ustawieƒ (
S. 107) i naciskajàc przycisk lub
prze∏àcznika sterowania zespo∏em wskaêników, wybraç za-
k∏adk´ .
Nacisnàç przycisk prze-
∏àcznika sterowania zespo∏em
wskaêników, aby w∏àczyç lub
wy∏àczyç uk∏ad wspomagania
parkowania z czujnikami odle-
g∏oÊci.
Gdy uk∏ad wspomagania parko-
wania z czujnikami odleg∏oÊci
jest w∏àczony, Êwieci si´ lampka
kontrolna uk∏adu wspomagania
parkowania z czujnikami odle-
g∏oÊci.
Wykrycie przeszkody przez czujniki obrazowane jest w odpowiedni
sposób na wyÊwietlaczu wielofunkcyjnym w zale˝noÊci od po∏o˝enia
i odleg∏oÊci do przeszkody.
Wykrycie przeszkody przez
przednie czujniki centralne
Wykrycie przeszkody przez
przedni czujnik naro˝ny
i przedni czujnik boczny*
Wykrycie przeszkody przez
tylny czujnik naro˝ny
Wykrycie przeszkody przez
tylne czujniki centralne
*: Wersje z 10 czujnikami
2
1
2944-6. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
WyÊwietlacz
27 Corolla OM12J90E 28/7/16 13:08 Page 294 (Black plate)

WyÊwietlanie odleg∏oÊci od przeszkody
Symbol czujnika, który wykryje przeszkod´ zaÊwieci si´ lub zacznie
migaç.
*: Wersje z 10 czujnikami
4-6. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu295
4
Jazda

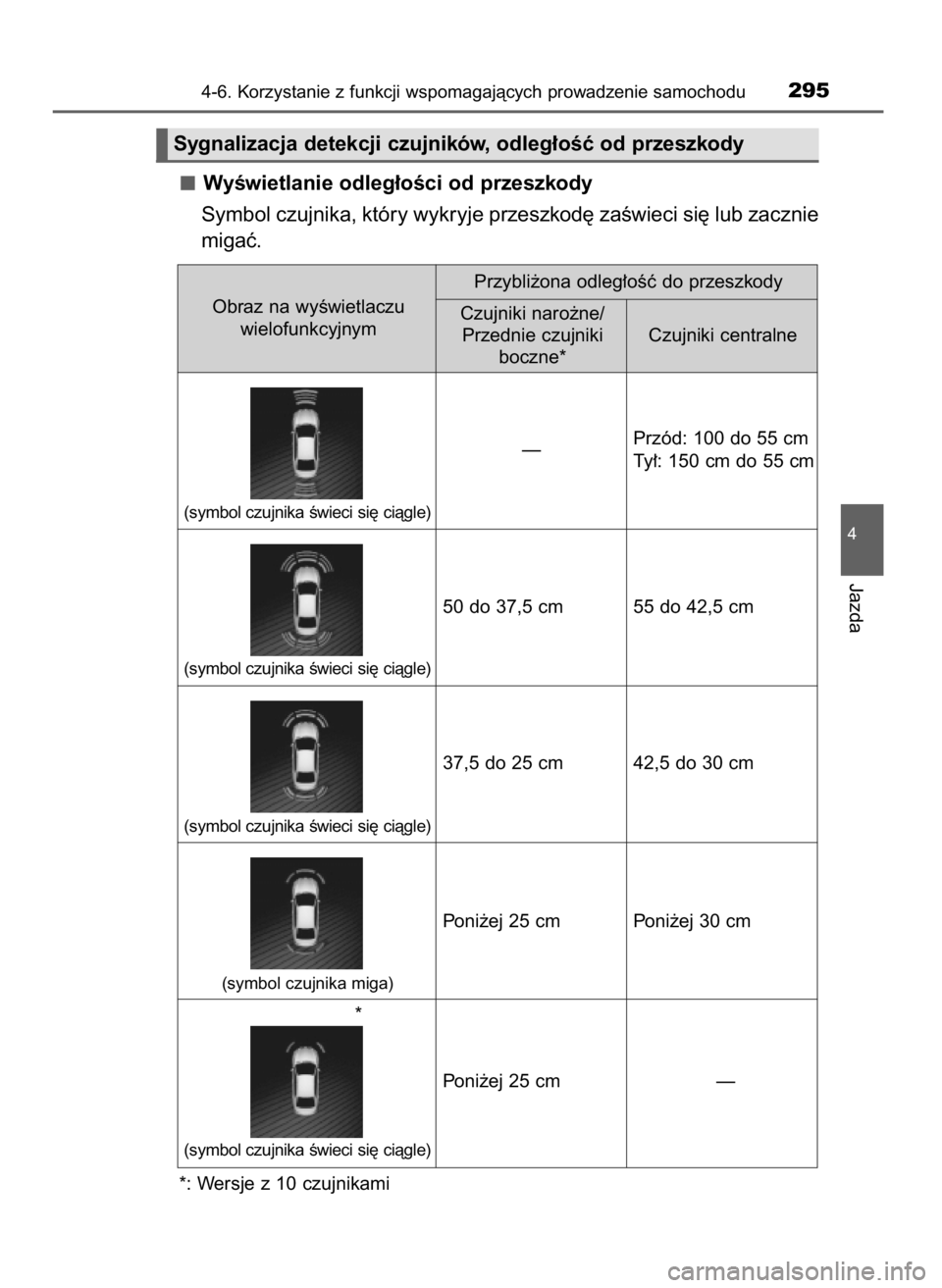

Sygnalizacja detekcji czujników, odleg∏oÊç od przeszkody
Obraz na wyÊwietlaczu
wielofunkcyjnymPrzybli˝ona odleg∏oÊç do przeszkody
Czujniki naro˝ne/
Przednie czujniki
boczne*Czujniki centralne
(symbol czujnika Êwieci si´ ciàgle)
—Przód: 100 do 55 cm
Ty∏: 150 cm do 55 cm
(symbol czujnika Êwieci si´ ciàgle)
50 do 37,5 cm
55 do 42,5 cm
(symbol czujnika Êwieci si´ ciàgle)
37,5 do 25 cm
42,5 do 30 cm
(symbol czujnika miga)
Poni˝ej 25 cm
Poni˝ej 30 cm
(symbol czujnika Êwieci si´ ciàgle)
*
Poni˝ej 25 cm
—
27 Corolla OM12J90E 28/7/16 13:08 Page 295 (Black plate)

Sygnalizacja akustyczna i odleg∏oÊç do przeszkody
Gdy czujniki wykryjà przeszkod´, rozlega si´ sygna∏ akustyczny.
Podczas zbli˝ania si´ do przeszkody sygna∏ akustyczny rozlega si´
z wi´kszà cz´stotliwoÊcià. Gdy pojazd zbli˝y si´ do przeszkody na
okreÊlonà odleg∏oÊç, rozlega si´ ciàg∏y sygna∏ akustyczny.
• Czujniki naro˝ne/Przednie czujniki boczne*: Oko∏o 25 cm
• Czujniki centralne: Oko∏o 30 cm
Gdy wykryte zostanà dwie lub wi´cej przeszkód jednoczeÊnie,
system wspomagania parkowania z czujnikami odleg∏oÊci reaguje
na przeszkod´, która znajduje si´ najbli˝ej pojazdu. Je˝eli jedna
lub wi´cej przeszkód znajdujà si´ w okreÊlonych powy˝ej odleg∏o-
Êciach, rozlegaç si´ b´dzie ciàg∏y sygna∏ akustyczny, któremu towa-
rzyszyç b´dà krótkie sygna∏y akustyczne.
*: Wersje z 10 czujnikami
Oko∏o 100 cm
Oko∏o 150 cm
Oko∏o 25 cm*
Oko∏o 50 cm
Oko∏o 50 cm
Na ilustracji pokazane sà zasi´gi
detekcyjne czujników. Nale˝y
zwróciç uwag´, ˝e czujniki nie
reagujà na przeszkody znajdujàce
si´ tu˝ przy samochodzie.
Zasi´g detekcyjny mo˝e si´
zmieniaç na przyk∏ad w zale˝noÊci
od kszta∏tu przeszkody.
*: Wersje z 10 czujnikami
2964-6. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Zasi´g detekcyjny czujników
27 Corolla OM12J90E 28/7/16 13:08 Page 296 (Black plate)

Uk∏ad wspomagania parkowania z czujnikami odleg∏oÊci dzia∏a, gdy
Wersje z mechanicznym kluczykiem:
Wy∏àcznik zap∏onu znajduje si´ w pozycji „ON”.
Wersje z elektronicznym kluczykiem:
Przyciskiem rozruchu wybrany jest stan IGNITION ON.
Przednie czujniki centralne:
• Wersje z przek∏adnià bezstopniowà:
Gdy dêwignia skrzyni biegów znajduje si´ w po∏o˝eniu innym ni˝ P.
• Wersje z mechanicznà skrzynià biegów lub wersje z mechanicznà skrzynià
biegów z funkcjà automatycznej zmiany prze∏o˝eƒ:
Zwolniony jest hamulec postojowy.
• Gdy samochód jedzie z pr´dkoÊcià poni˝ej 10 km/h.
(Z dowolnà pr´dkoÊcià, gdy dêwignia skrzyni biegów znajduje si´ w po∏o-
˝eniu biegu wstecznego R.)
Tylne czujniki:
Gdy dêwignia skrzyni biegów znajduje si´ w po∏o˝eniu biegu wstecznego R.
Uwagi dotyczàce zasi´gu detekcyjnego czujników
W pewnych warunkach i sytuacjach czujniki odleg∏oÊci od przeszkody mogà
nie dzia∏aç prawid∏owo. Wybrane przypadki wyszczególnione sà poni˝ej.
• Gdy czujnik jest zabrudzony lub przes∏oni´ty Êniegiem bàdê lodem.
• Gdy czujnik jest zamarzni´ty.
• Gdy czujnik jest w jakikolwiek sposób zas∏oni´ty.
• Gdy samochód jest znacznie przechylony na jednà stron´.
• Na mocno wyboistej, pochy∏ej, ˝wirowej lub trawiastej nawierzchni.
• Gdy w pobli˝u emitowane sà fale ultradêwi´kowe, np. odg∏osy klaksonów
samochodowych, silników motocykli, hamulców pneumatycznych du˝ych
pojazdów lub od innych samochodów z systemem parkowania.
• Gdy w pobli˝u znajduje si´ inny samochód wyposa˝ony w czujniki parko-
wania.
• Gdy czujnik jest zalewany przez deszcz lub wod´.
• Gdy na b∏otniku zamontowany jest maszt obrysowy lub bezprzewodowa
antena.
• Gdy samochód ma zamontowany hak holowniczy.
• Gdy zderzak lub czujnik zosta∏ silnie uderzony.
• Przy zbli˝aniu si´ do wysokiego lub zakrzywionego kraw´˝nika.
• W warunkach intensywnego nas∏onecznienia lub bardzo niskiej tempera-
tury otoczenia.
• Zosta∏o zamontowane nieoryginalne (ni˝sze) zawieszenie.
Oprócz wymienionych powy˝ej mogà zdarzyç si´ przypadki, ˝e pewne obiekty
mogà znaleêç si´ bli˝ej, ni˝ jest to sygnalizowane, ze wzgl´du na swój specy-
ficzny kszta∏t lub cech´.
4-6. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu297
4
Jazda
27 Corolla OM12J90E 28/7/16 13:08 Page 297 (Black plate)

Mogà te˝ zdarzyç si´ przypadki, ˝e czujniki nie wykryjà przeszkody, ze
wzgl´du na jej specyficzny kszta∏t. Przy tego rodzaju obiektach nale˝y za-
chowywaç szczególnà ostro˝noÊç. Sà to mi´dzy innymi:
• Druty, ogrodzenia, liny itp.
• Obiekty poch∏aniajàce fale dêwi´kowe, np. bawe∏na, Ênieg.
• Obiekty o ostrych kraw´dziach.
• Obiekty o ma∏ej wysokoÊci.
• Wysokie obiekty z wystajàcà w kierunku samochodu górnà cz´Êcià.
Je˝eli na wyÊwietlaczu wielofunkcyjnym pojawi si´ komunikat „WyczyÊç
czujniki parkowania. [Clean sonar.]”
Czujnik mo˝e byç brudny lub pokryty Êniegiem lub lodem. W tym przypadku
nale˝y wyczyÊciç czujnik, a uk∏ad wspomagania parkowania z czujnikami od-
leg∏oÊci powinien wróciç do normy.
Je˝eli czujnik ze wzgl´du na niskà temperatur´ jest zamarzni´ty, mo˝e poja-
wiç si´ komunikat ostrzegawczy lub przeszkoda mo˝e nie zostaç wykryta.
Gdy czujnik zostanie odmro˝ony, uk∏ad wspomagania parkowania z czujnikami
odleg∏oÊci powinien wróciç do normy.
Je˝eli na wyÊwietlaczu wielofunkcyjnym pojawi si´ komunikat „Sprawdê
czujniki parkowania. [Check sonar system.]”
Oznacza to, ˝e uk∏ad wspomagania parkowania z czujnikami odleg∏oÊci mo˝e
nie dzia∏aç ze wzgl´du na usterk´ czujnika.
Nale˝y zleciç sprawdzenie samochodu autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsztatowi.
2984-6. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Zalecenia przy korzystaniu z uk∏adu wspomagajàcego parkowanie
z czujnikami odleg∏oÊci
Nale˝y przestrzegaç podanych ni˝ej zaleceƒ.
Nieprzestrzeganie ich grozi spowodowaniem wypadku.
Nie korzystaç z uk∏adu przy pr´dkoÊci powy˝ej 10 km/h.
Nie mocowaç ˝adnych akcesoriów w granicach zasi´gu detekcyjnego
czujników.
Uwagi dotyczàce mycia samochodu
Nie kierowaç strumienia wody lub pary w okolice czujników.
Grozi to ich uszkodzeniem.
Je˝eli samochód uleg∏ wypadkowi, b´dzie to mia∏o wp∏yw na czujniki
i mo˝e spowodowaç awari´ uk∏adu.
Nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
27 Corolla OM12J90E 28/7/16 13:08 Page 298 (Black plate)

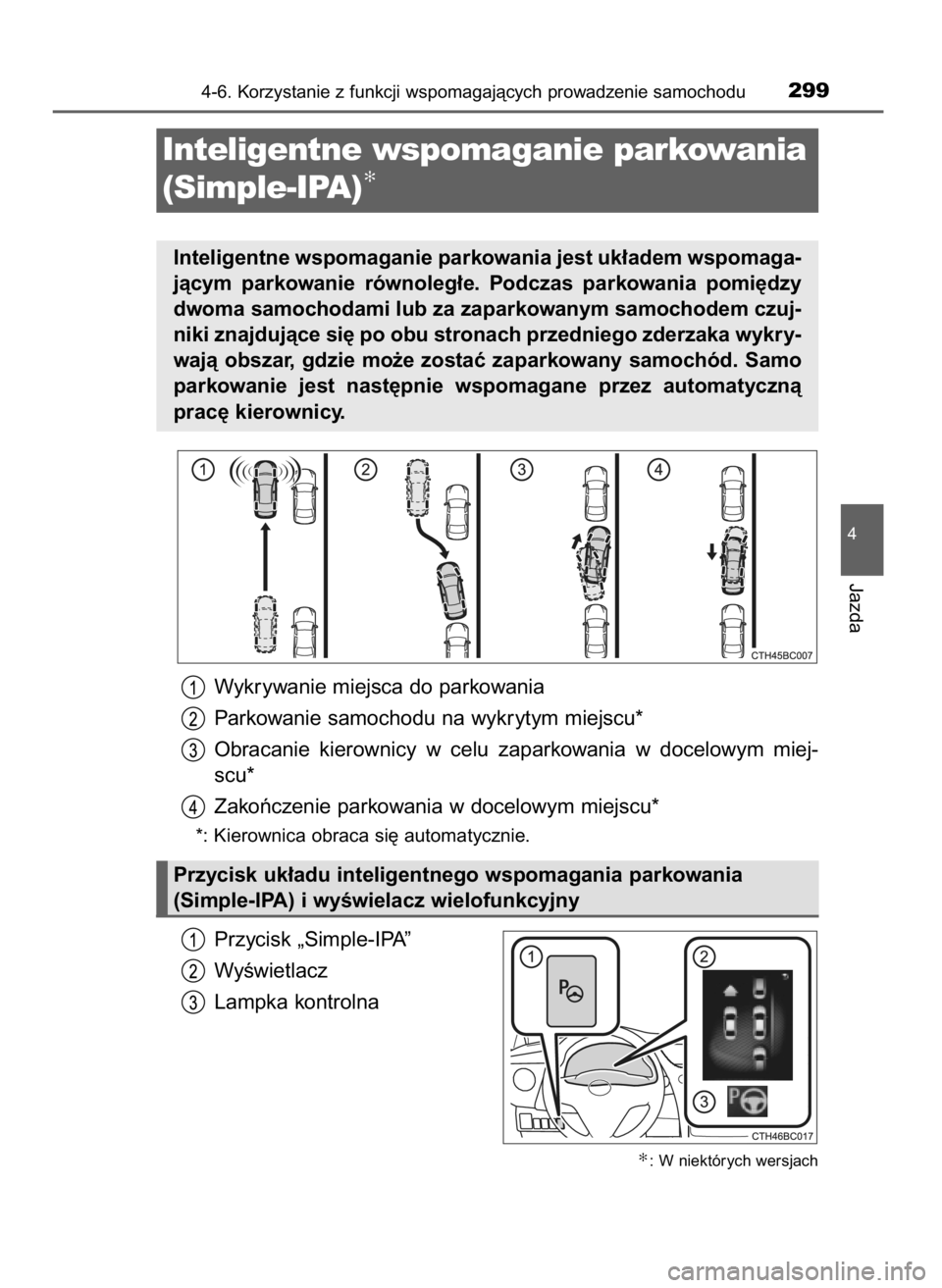

Wykrywanie miejsca do parkowania
Parkowanie samochodu na wykrytym miejscu*
Obracanie kierownicy w celu zaparkowania w docelowym miej-
scu*
Zakoƒczenie parkowania w docelowym miejscu*
*: Kierownica obraca si´ automatycznie.
Przycisk „Simple-IPA”
WyÊwietlacz
Lampka kontrolna
4-6. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu299
4
Jazda
Inteligentne wspomaganie parkowania
(Simple-IPA)
✻
Inteligentne wspomaganie parkowania jest uk∏adem wspomaga-
jàcym parkowanie równoleg∏e. Podczas parkowania pomi´dzy
dwoma samochodami lub za zaparkowanym samochodem czuj-
niki znajdujàce si´ po obu stronach przedniego zderzaka wykry-
wajà obszar, gdzie mo˝e zostaç zaparkowany samochód. Samo
parkowanie jest nast´pnie wspomagane przez automatycznà
prac´ kierownicy.
✻: W niektórych wersjach
Przycisk uk∏adu inteligentnego wspomagania parkowania
(Simple-IPA) i wyÊwielacz wielofunkcyjny
27 Corolla OM12J90E 28/7/16 13:08 Page 299 (Black plate)

Dzia∏anie uk∏adu odbywa si´ zgodnie z komunikatami pojawiajàcymi
si´ na wyÊwietlaczu wielofunkcyjnym i sygna∏em akustycznym.
Uk∏ad wykrywa miejsca do parkowania po stronie pasa˝era na przednim
fotelu i wspomaga parkowanie w wybranym miejscu.
Podczas parkowania po stronie kierowcy nale˝y prze∏àczyç dêwigni´ kie-
runkowskazu i zasygnalizowaç skr´t w tym kierunku. Dêwigni´ pozostawiç
w tej pozycji a˝ do momentu, kiedy kierownica zacznie si´ samoczynnie
obracaç.
Jadàc z pr´dkoÊcià nieprzekra-
czajàcà 30 km/h, przyciskiem
„Simple-IPA” w∏àczyç uk∏ad.
Gdy uk∏ad dzia∏a, wyÊwietlacz
wielofunkcyjny prze∏àcza si´ na
ekran wykrywania miejsc do par-
kowania.
Podczas jazdy nale˝y zacho-
wywaç odleg∏oÊç oko∏o 1 m od
zaparkowanych pojazdów.
Nale˝y jechaç maksymalnie rów-
nolegle w stosunku do zaparkowa-
nych samochodów i kraw´˝nika.
Jazda z mniejszà pr´dkoÊcià po-
zwala uk∏adowi na precyzyjniej-
sze wspomaganie parkowania
równoleg∏ego, we w∏aÊciwym
miejscu pomi´dzy samochodami
zaparkowanymi z przodu i z ty∏u.
Aby uk∏ad inteligentnego wspo-
magania parkowania móg∏ wykryç
miejsce do parkowania, musi byç
to obszar o d∏ugoÊci samochodu,
powi´kszony o oko∏o 1 m.
Nale˝y utrzymywaç pr´dkoÊç
nieprzekraczajàcà 30 km/h.
2
1
3004-6. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Dzia∏anie uk∏adu inteligentnego wspomagania parkowania
Oko∏o 1 m
27 Corolla OM12J90E 28/7/16 13:08 Page 300 (Black plate)
