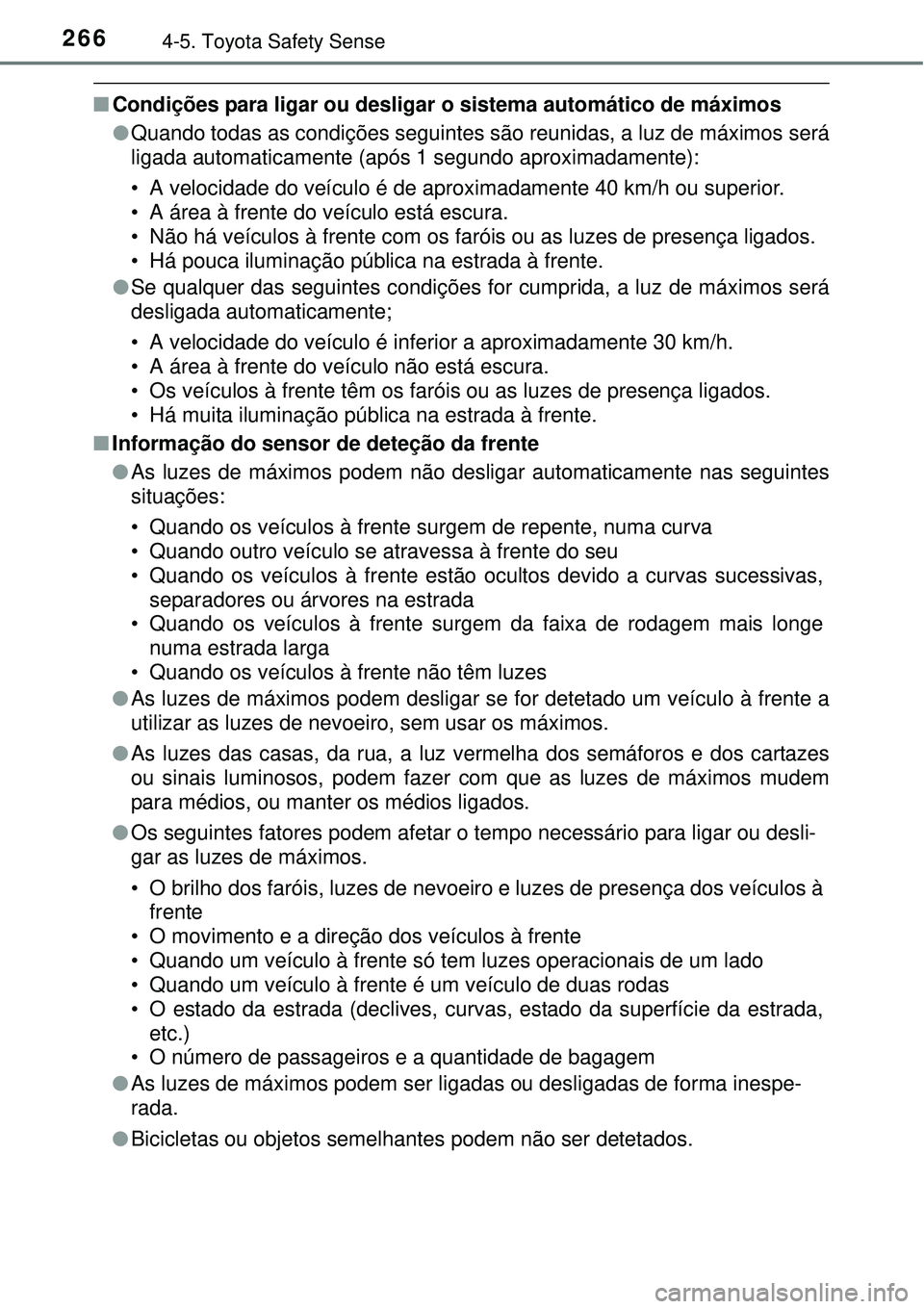

2664-5. Toyota Safety Sense
nCondições para ligar ou desligar o sistema automático de máximos
lQuando todas as condições seguintes são reunidas, a luz de máximos será
ligada automaticamente (após 1 segundo aproximadamente):
• A velocidade do veículo é de aproximadamente 40 km/h ou superior.
• A área à frente do veículo está escura.
• Não há veículos à frente com os faróis ou as luzes de presença ligados.
• Há pouca iluminação pública na estrada à frente.
lSe qualquer das seguintes condições for cumprida, a luz de máximos será
desligada automaticamente;
• A velocidade do veículo é inferior a aproximadamente 30 km/h.
• A área à frente do veículo não está escura.
• Os veículos à frente têm os faróis ou as luzes de presença ligados.
• Há muita iluminação pública na estrada à frente.
nInformação do sensor de deteção da frente
lAs luzes de máximos podem não desligar automaticamente nas seguintes
situações:
• Quando os veículos à frente surgem de repente, numa curva
• Quando outro veículo se atravessa à frente do seu
• Quando os veículos à frente estão ocultos devido a curvas sucessivas,
separadores ou árvores na estrada
• Quando os veículos à frente surgem da faixa de rodagem mais longe
numa estrada larga
• Quando os veículos à frente não têm luzes
lAs luzes de máximos podem desligar se for detetado um veículo à frente a
utilizar as luzes de nevoeiro, sem usar os máximos.
lAs luzes das casas, da rua, a luz vermelha dos semáforos e dos cartazes
ou sinais luminosos, podem fazer com que as luzes de máximos mudem
para médios, ou manter os médios ligados.
lOs seguintes fatores podem afetar o tempo necessário para ligar ou desli-
gar as luzes de máximos.
• O brilho dos faróis, luzes de nevoeiro e luzes de presença dos veículos à
frente
• O movimento e a direção dos veículos à frente
• Quando um veículo à frente só tem luzes operacionais de um lado
• Quando um veículo à frente é um veículo de duas rodas
• O estado da estrada (declives, curvas, estado da superfície da estrada,
etc.)
• O número de passageiros e a quantidade de bagagem
lAs luzes de máximos podem ser ligadas ou desligadas de forma inespe-
rada.
lBicicletas ou objetos semelhantes podem não ser detetados.

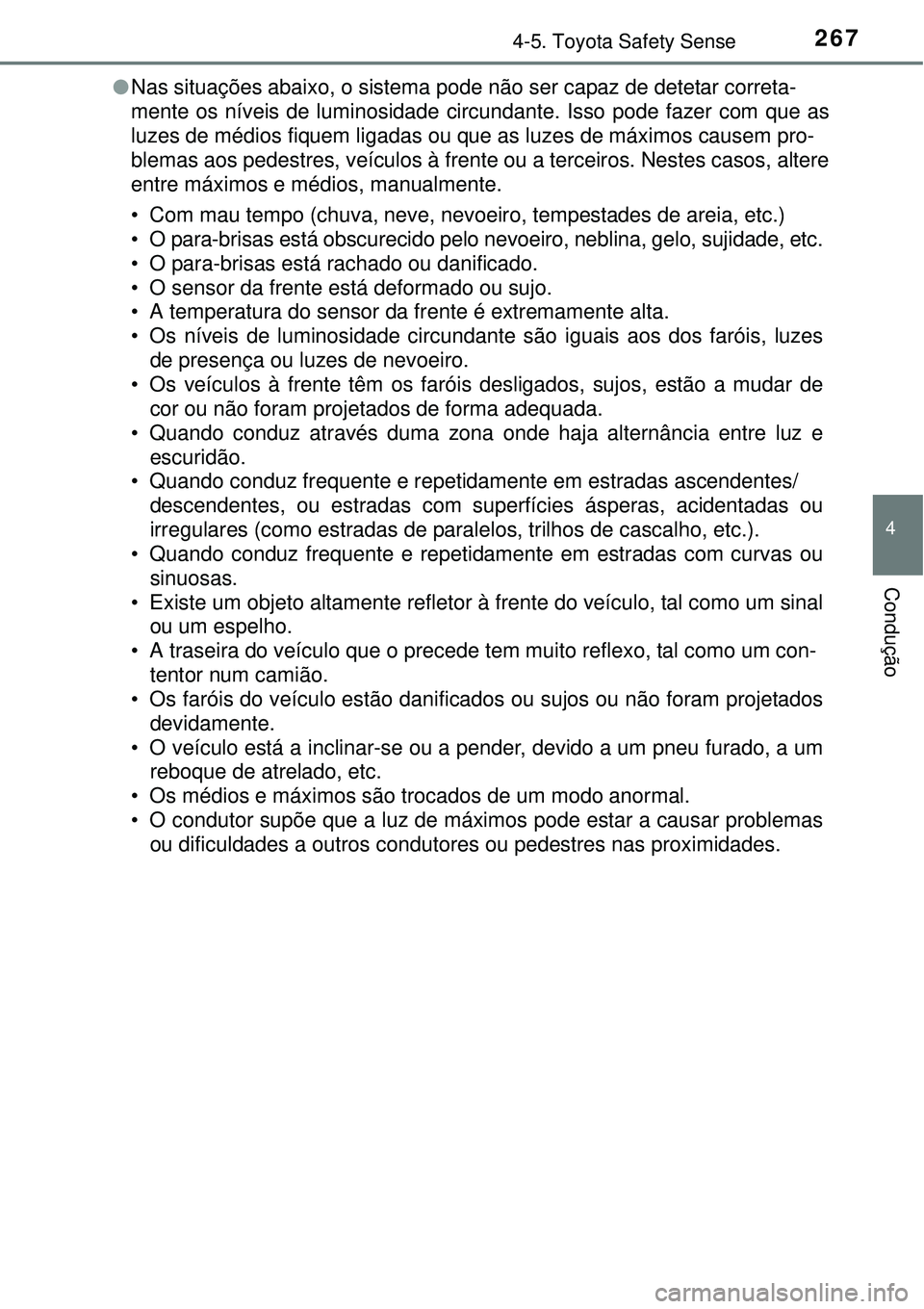

2674-5. Toyota Safety Sense
4
Condução
lNas situações abaixo, o sistema pode não ser capaz de detetar correta-
mente os níveis de luminosidade circundante. Isso pode fazer com que as
luzes de médios fiquem ligadas ou que as luzes de máximos causem pro-
blemas aos pedestres, veículos à frente ou a terceiros. Nestes casos, altere
entre máximos e médios, manualmente.
• Com mau tempo (chuva, neve, nevoeiro, tempestades de areia, etc.)
• O para-brisas está obscurecido pelo nevoeiro, neblina, gelo, sujidade, etc.
• O para-brisas está rachado ou danificado.
• O sensor da frente está deformado ou sujo.
• A temperatura do sensor da frente é extremamente alta.
• Os níveis de luminosidade circundante são iguais aos dos faróis, luzes
de presença ou luzes de nevoeiro.
• Os veículos à frente têm os faróis desligados, sujos, estão a mudar de
cor ou não foram projetados de forma adequada.
• Quando conduz através duma zona onde haja alternância entre luz e
escuridão.
• Quando conduz frequente e repetidamente em estradas ascendentes/
descendentes, ou estradas com superfícies ásperas, acidentadas ou
irregulares (como estradas de paralelos, trilhos de cascalho, etc.).
• Quando conduz frequente e repetidamente em estradas com curvas ou
sinuosas.
• Existe um objeto altamente refletor à frente do veículo, tal como um sinal
ou um espelho.
• A traseira do veículo que o precede tem muito reflexo, tal como um con-
tentor num camião.
• Os faróis do veículo estão danificados ou sujos ou não foram projetados
devidamente.
• O veículo está a inclinar-se ou a pender, devido a um pneu furado, a um
reboque de atrelado, etc.
• Os médios e máximos são trocados de um modo anormal.
• O condutor supõe que a luz de máximos pode estar a causar problemas
ou dificuldades a outros condutores ou pedestres nas proximidades.

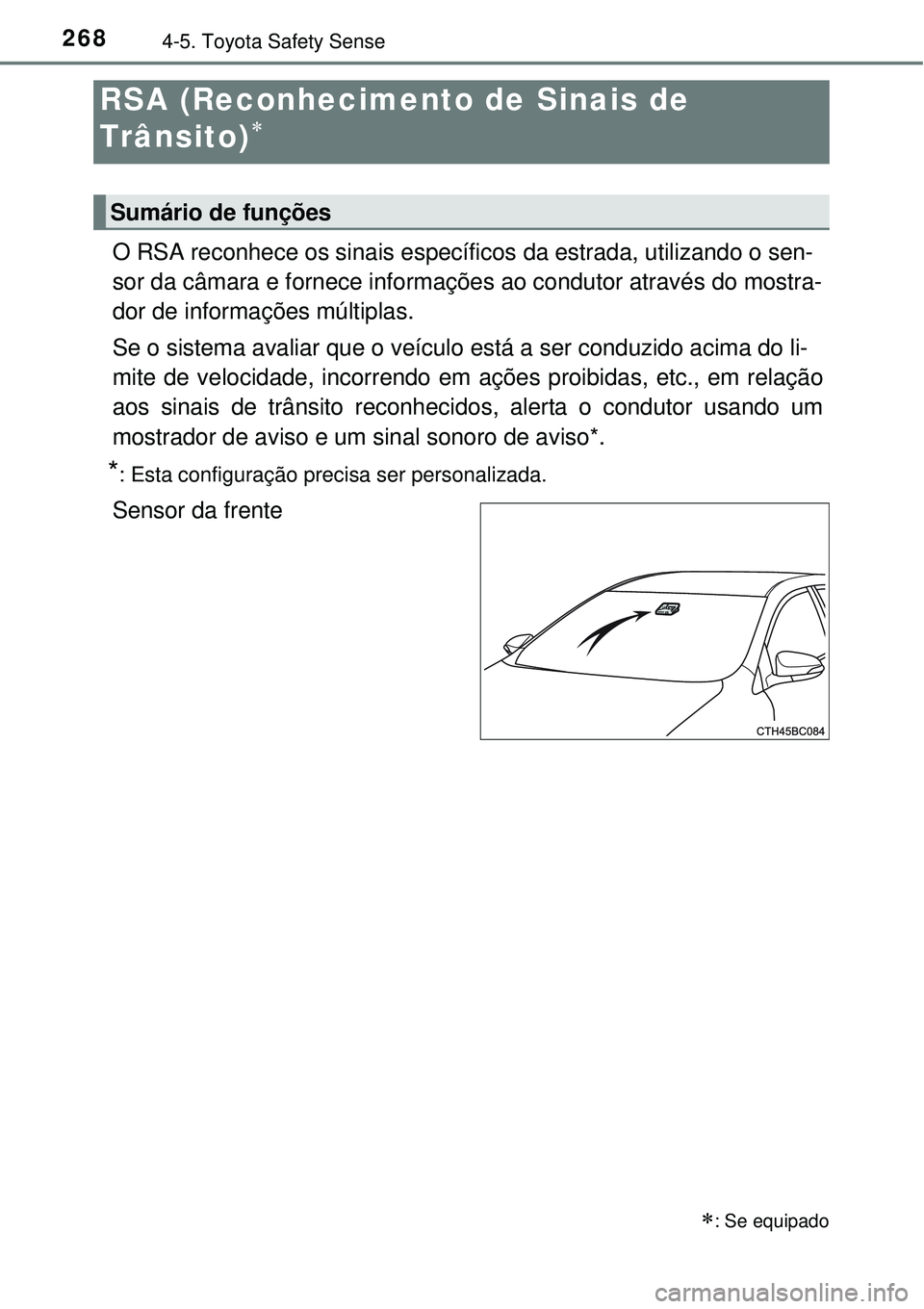

2684-5. Toyota Safety Sense
O RSA reconhece os sinais específicos da estrada, utilizando o sen-
sor da câmara e fornece informações ao condutor através do mostra-
dor de informações múltiplas.
Se o sistema avaliar que o veículo está a ser conduzido acima do li-
mite de velocidade, incorrendo em ações proibidas, etc., em relação
aos sinais de trânsito reconhecidos, alerta o condutor usando um
mostrador de aviso e um sinal sonoro de aviso*.
*: Esta configuração precisa ser personalizada.
Sensor da frente
RSA (Reconhecimento de Sinais de
Trânsito)

: Se equipado
Sumário de funções

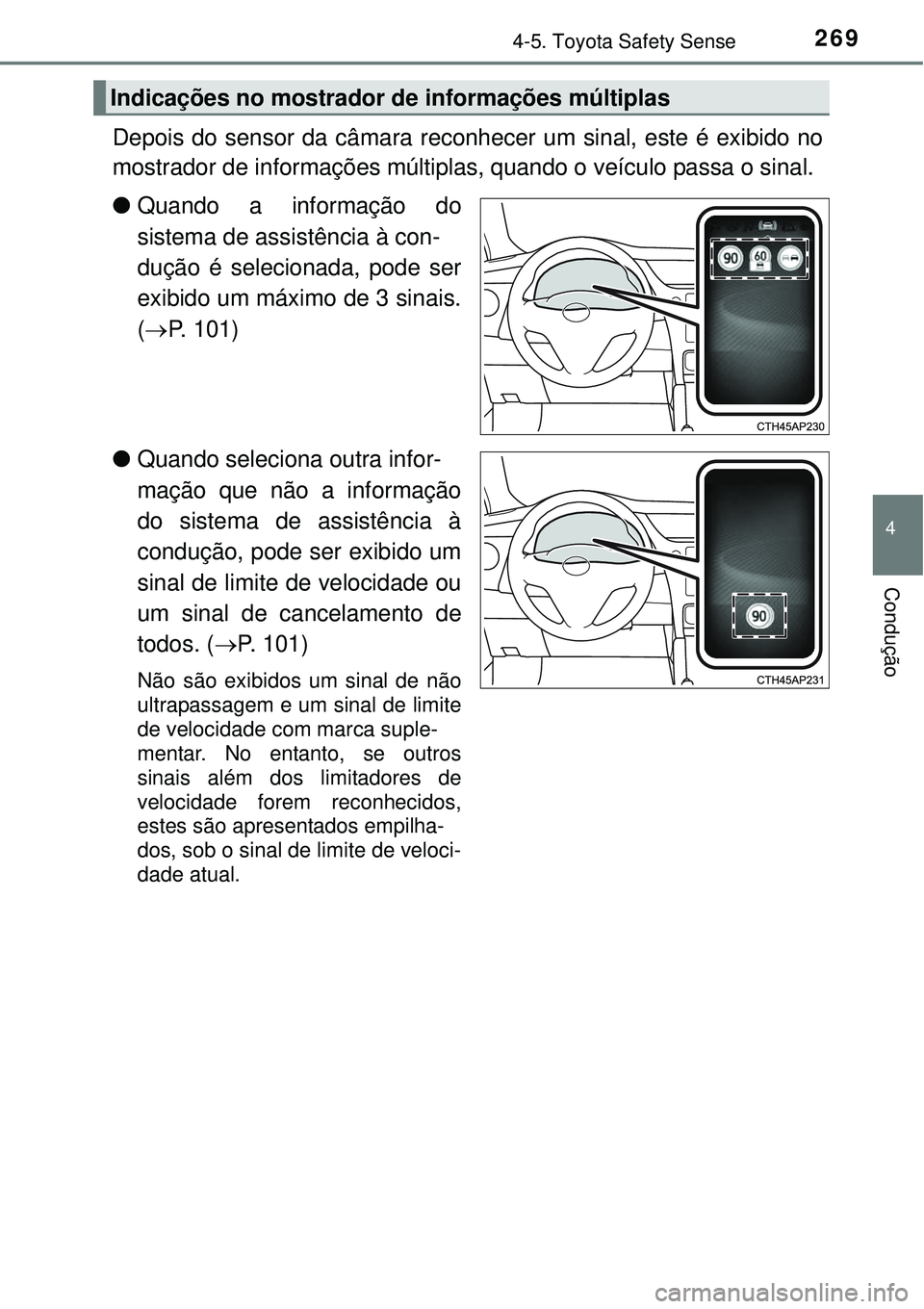

2694-5. Toyota Safety Sense
4
Condução
Depois do sensor da câmara reconhecer um sinal, este é exibido no
mostrador de informações múltiplas, quando o veículo passa o sinal.
lQuando a informação do
sistema de assistência à con-
dução é selecionada, pode ser
exibido um máximo de 3 sinais.
(P. 101)
lQuando seleciona outra infor-
mação que não a informação
do sistema de assistência à
condução, pode ser exibido um
sinal de limite de velocidade ou
um sinal de cancelamento de
todos. (P. 101)
Não são exibidos um sinal de não
ultrapassagem e um sinal de limite
de velocidade com marca suple-
mentar. No entanto, se outros
sinais além dos limitadores de
velocidade forem reconhecidos,
estes são apresentados empilha-
dos, sob o sinal de limite de veloci-
dade atual.
Indicações no mostrador de informações múltiplas

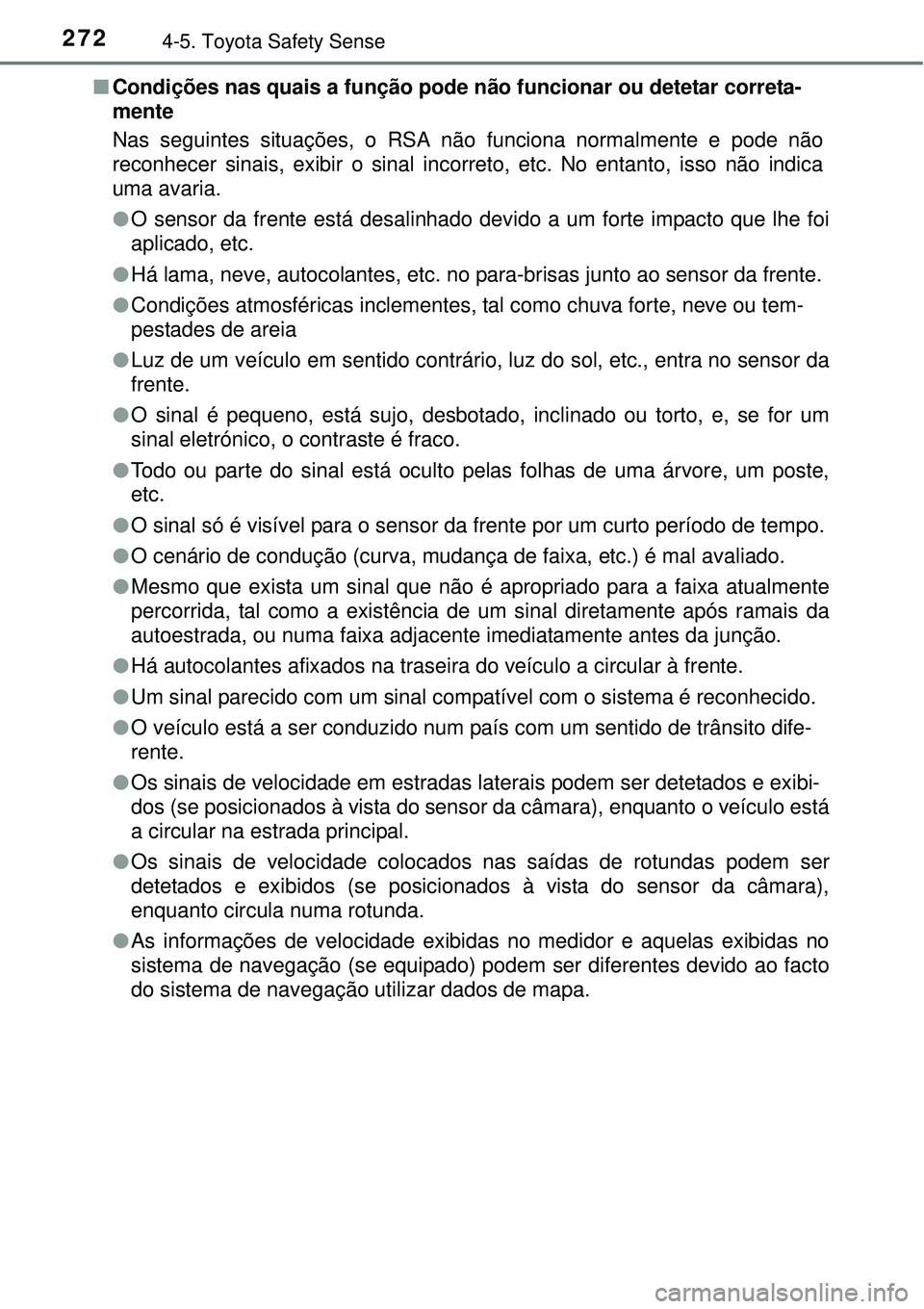

2724-5. Toyota Safety Sense
nCondições nas quais a função pode não funcionar ou detetar correta-
mente
Nas seguintes situações, o RSA não funciona normalmente e pode não
reconhecer sinais, exibir o sinal incorreto, etc. No entanto, isso não indica
uma avaria.
lO sensor da frente está desalinhado devido a um forte impacto que lhe foi
aplicado, etc.
lHá lama, neve, autocolantes, etc. no para-brisas junto ao sensor da frente.
lCondições atmosféricas inclementes, tal como chuva forte, neve ou tem-
pestades de areia
lLuz de um veículo em sentido contrário, luz do sol, etc., entra no sensor da
frente.
lO sinal é pequeno, está sujo, desbotado, inclinado ou torto, e, se for um
sinal eletrónico, o contraste é fraco.
lTodo ou parte do sinal está oculto pelas folhas de uma árvore, um poste,
etc.
lO sinal só é visível para o sensor da frente por um curto período de tempo.
lO cenário de condução (curva, mudança de faixa, etc.) é mal avaliado.
lMesmo que exista um sinal que não é apropriado para a faixa atualmente
percorrida, tal como a existência de um sinal diretamente após ramais da
autoestrada, ou numa faixa adjacente imediatamente antes da junção.
lHá autocolantes afixados na traseira do veículo a circular à frente.
lUm sinal parecido com um sinal compatível com o sistema é reconhecido.
lO veículo está a ser conduzido num país com um sentido de trânsito dife-
rente.
lOs sinais de velocidade em estradas laterais podem ser detetados e exibi-
dos (se posicionados à vista do sensor da câmara), enquanto o veículo está
a circular na estrada principal.
lOs sinais de velocidade colocados nas saídas de rotundas podem ser
detetados e exibidos (se posicionados à vista do sensor da câmara),
enquanto circula numa rotunda.
lAs informações de velocidade exibidas no medidor e aquelas exibidas no
sistema de navegação (se equipado) podem ser diferentes devido ao facto
do sistema de navegação utilizar dados de mapa.

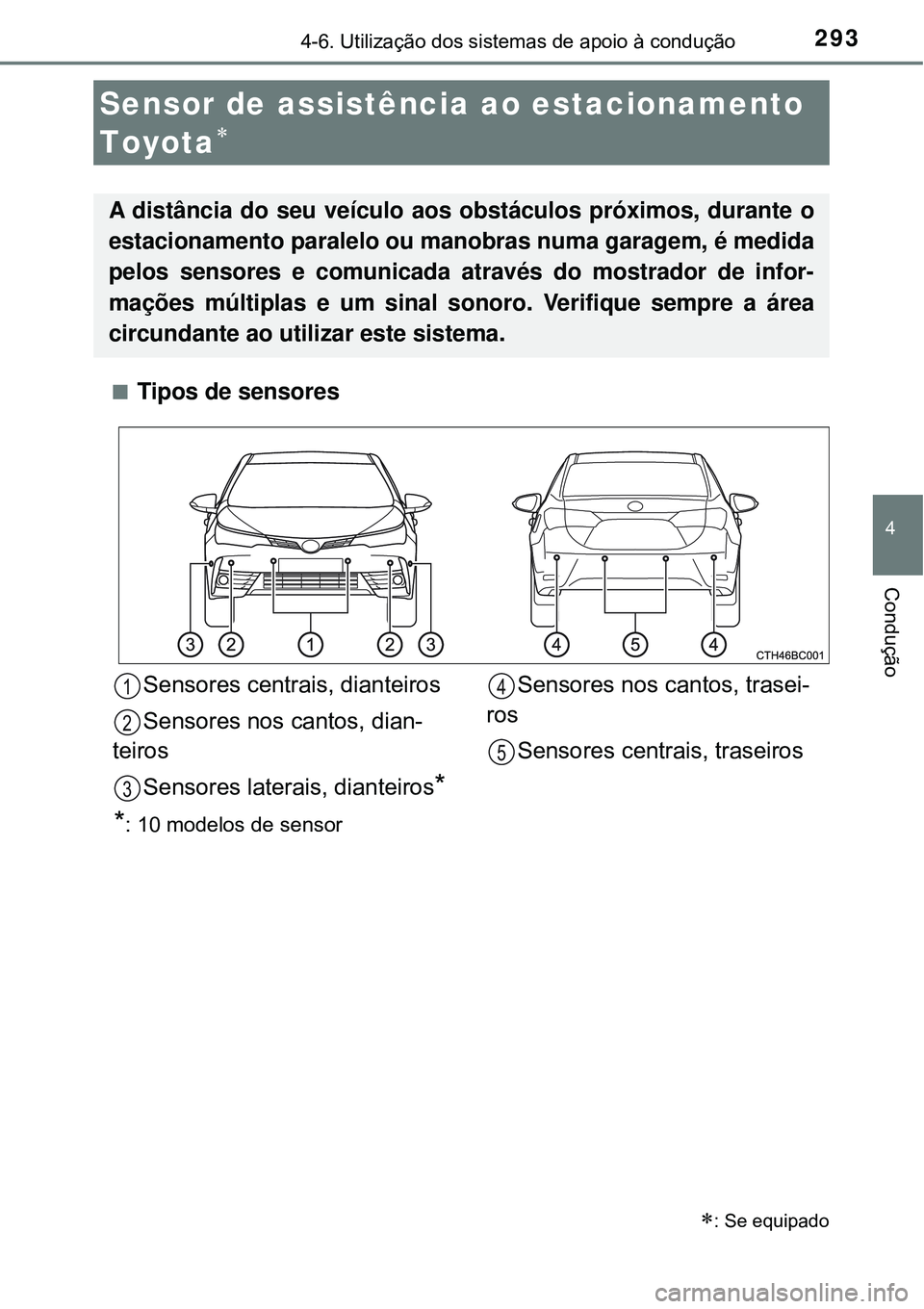

2934-6. Utilização dos sistemas de apoio à condução
4
Condução
nTipos de sensores
Sensor de assistência ao estacionamento
Toyota

: Se equipado
A distância do seu veículo aos obstáculos próximos, durante o
estacionamento paralelo ou manobras numa garagem, é medida
pelos sensores e comunicada através do mostrador de infor-
mações múltiplas e um sinal sonoro. Verifique sempre a área
circundante ao utilizar este sistema.
Sensores centrais, dianteiros
Sensores nos cantos, dian-
teiros
Sensores laterais, dianteiros
*
*
: 10 modelos de sensor
Sensores nos cantos, trasei-
ros
Sensores centrais, traseiros1
2
3
4
5

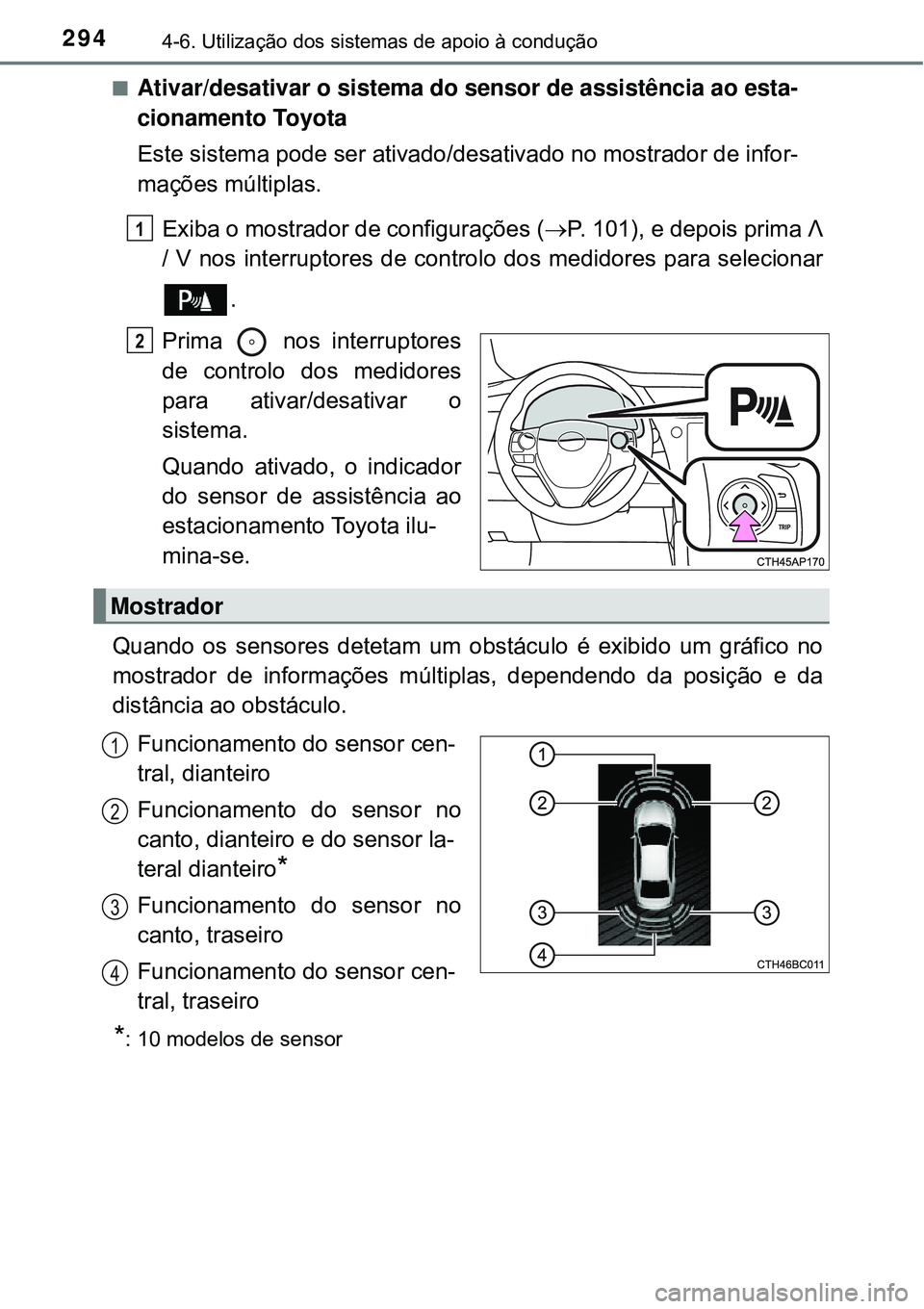

2944-6. Utilização dos sistemas de apoio à condução
nAtivar/desativar o sistema do sensor de assistência ao esta-
cionamento Toyota
Este sistema pode ser ativado/desativado no mostrador de infor-
mações múltiplas.
Exiba o mostrador de configurações (P. 101), e depois prima Λ
/ V nos interruptores de controlo dos medidores para selecionar
.
Prima nos interruptores
de controlo dos medidores
para ativar/desativar o
sistema.
Quando ativado, o indicador
do sensor de assistência ao
estacionamento Toyota ilu-
mina-se.
Quando os sensores detetam um obstáculo é exibido um gráfico no
mostrador de informações múltiplas, dependendo da posição e da
distância ao obstáculo.
Funcionamento do sensor cen-
tral, dianteiro
Funcionamento do sensor no
canto, dianteiro e do sensor la-
teral dianteiro
*
Funcionamento do sensor no
canto, traseiro
Funcionamento do sensor cen-
tral, traseiro
*: 10 modelos de sensor
1
2
Mostrador
1
2
3
4

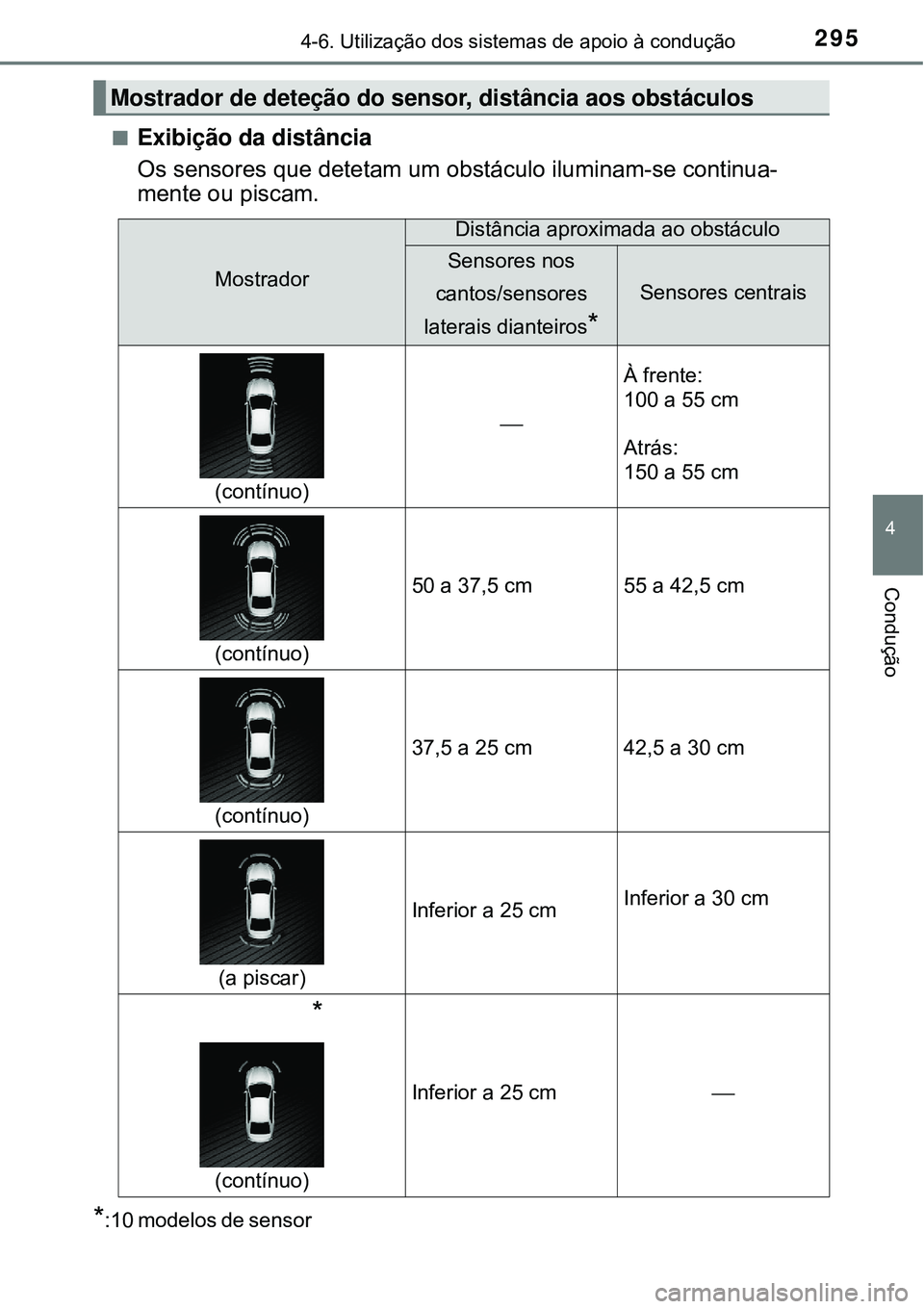

2954-6. Utilização dos sistemas de apoio à condução
4
Condução
nExibição da distância
Os sensores que detetam um obstáculo iluminam-se continua-
mente ou piscam.
*:10 modelos de sensor
Mostrador de deteção do sensor, distância aos obstáculos
Mostrador
Distância aproximada ao obstáculo
Sensores nos
cantos/sensores
laterais dianteiros
*
Sensores centrais
(contínuo)

À frente:
100 a 55 cm
Atrás:
150 a 55 cm
(contínuo)
50 a 37,5 cm 55 a 42,5 cm
(contínuo)
37,5 a 25 cm 42,5 a 30 cm
(a piscar)
Inferior a 25 cmInferior a 30 cm
*
(contínuo)
Inferior a 25 cm

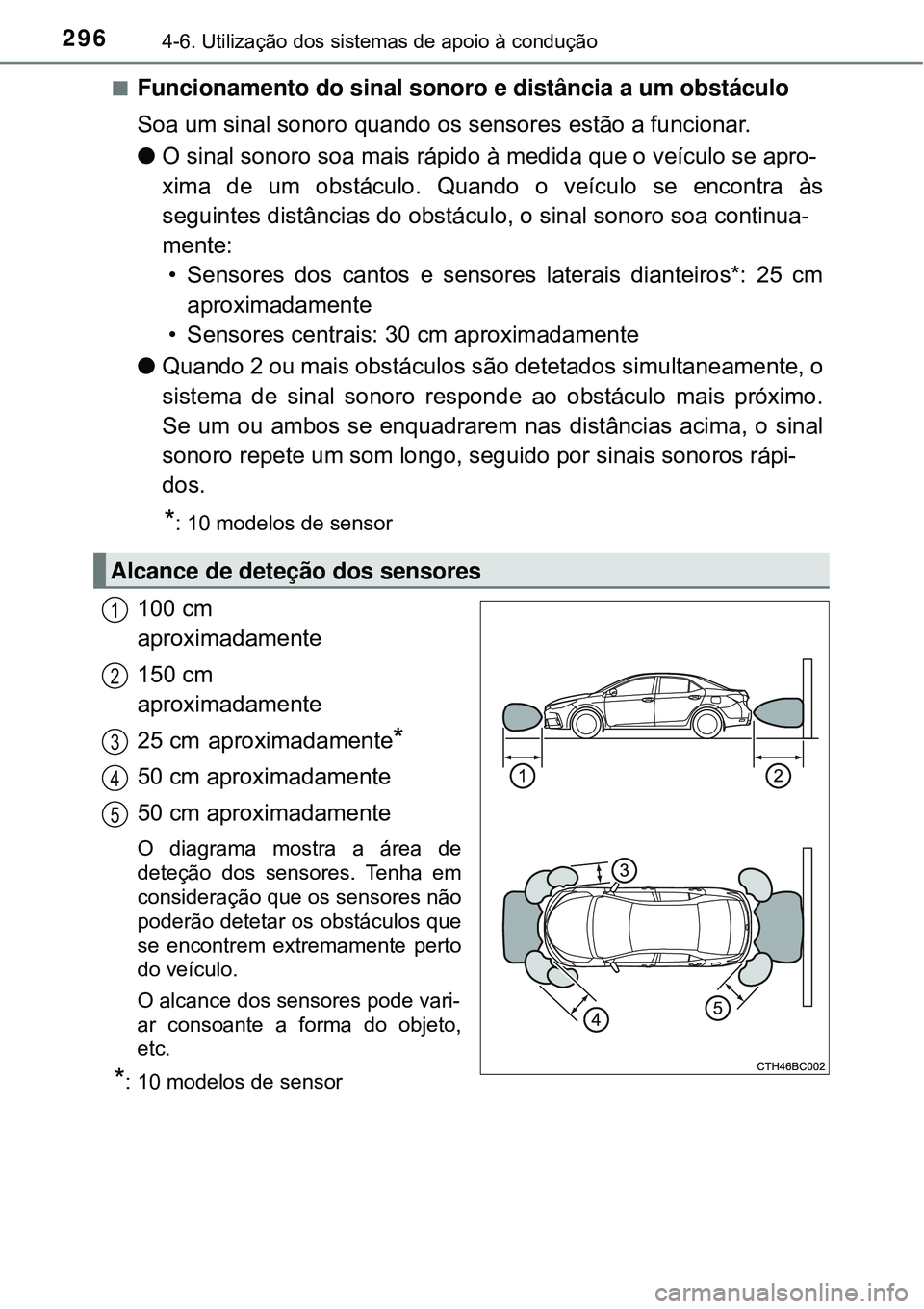

2964-6. Utilização dos sistemas de apoio à condução
nFuncionamento do sinal sonoro e distância a um obstáculo
Soa um sinal sonoro quando os sensores estão a funcionar.
lO sinal sonoro soa mais rápido à medida que o veículo se apro-
xima de um obstáculo. Quando o veículo se encontra às
seguintes distâncias do obstáculo, o sinal sonoro soa continua-
mente:
• Sensores dos cantos e sensores laterais dianteiros*: 25 cm
aproximadamente
• Sensores centrais: 30 cm aproximadamente
lQuando 2 ou mais obstáculos são detetados simultaneamente, o
sistema de sinal sonoro responde ao obstáculo mais próximo.
Se um ou ambos se enquadrarem nas distâncias acima, o sinal
sonoro repete um som longo, seguido por sinais sonoros rápi-
dos.
*: 10 modelos de sensor
100 cm
aproximadamente
150 cm
aproximadamente
25 cm
aproximadamente*
50 cm aproximadamente
50 cm aproximadamente
O diagrama mostra a área de
deteção dos sensores. Tenha em
consideração que os sensores não
poderão detetar os obstáculos que
se encontrem extremamente perto
do veículo.
O alcance dos sensores pode vari-
ar consoante a forma do objeto,
etc.
*: 10 modelos de sensor
Alcance de deteção dos sensores
1
2
3
4
5

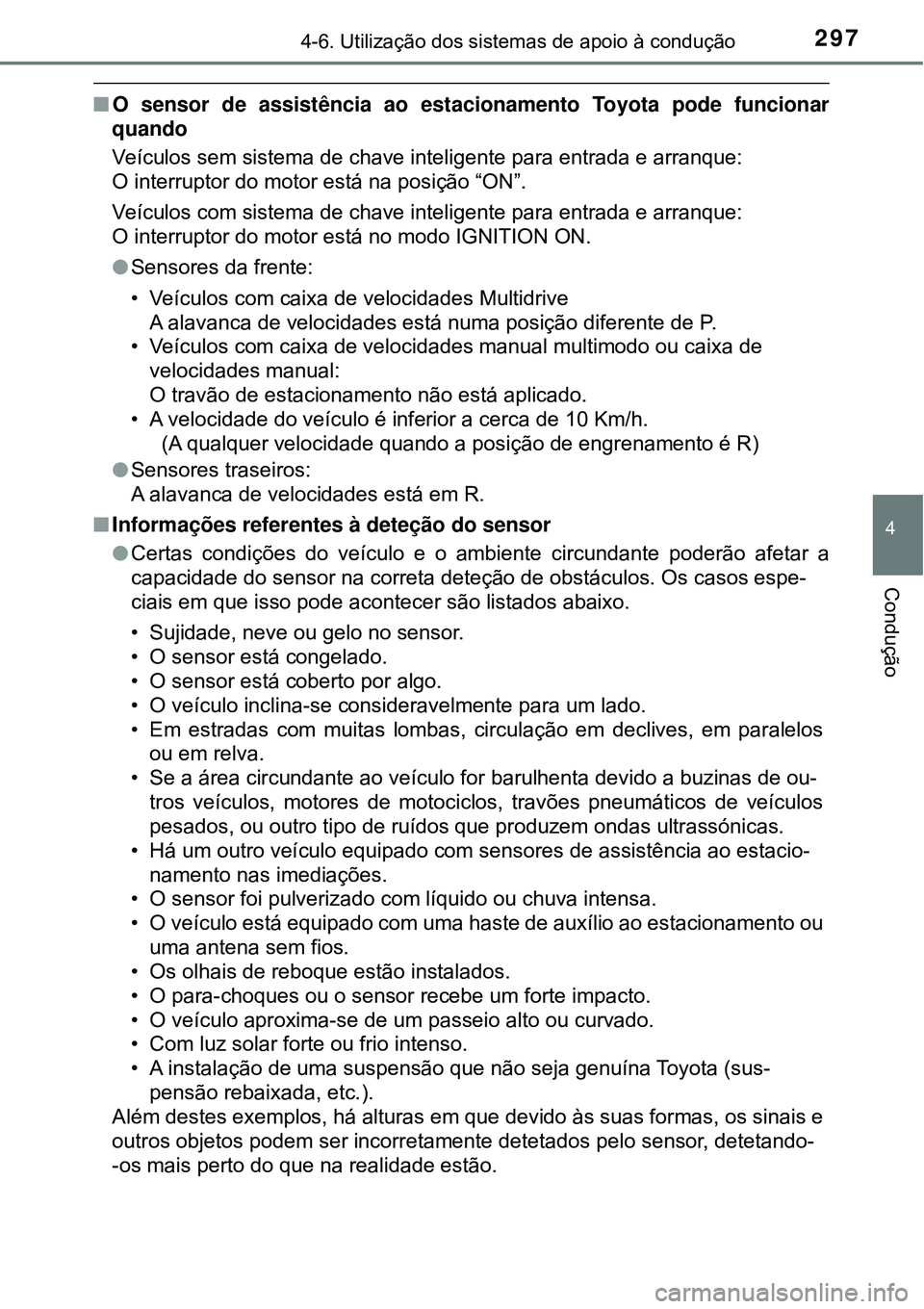

2974-6. Utilização dos sistemas de apoio à condução
4
Condução
nO sensor de assistência ao estacionamento Toyota pode funcionar
quando
Veículos sem sistema de chave inteligente para entrada e arranque:
O interruptor do motor está na posição “ON”.
Veículos com sistema de chave inteligente para entrada e arranque:
O interruptor do motor está no modo IGNITION ON.
lSensores da frente:
• Veículos com caixa de velocidades Multidrive
A alavanca de velocidades está numa posição diferente de P.
• Veículos com caixa de velocidades manual multimodo ou caixa de
velocidades manual:
O travão de estacionamento não está aplicado.
• A velocidade do veículo é inferior a cerca de 10 Km/h.
(A qualquer velocidade quando a posição de engrenamento é R)
lSensores traseiros:
A alavanca de velocidades está em R.
nInformações referentes à deteção do sensor
lCertas condições do veículo e o ambiente circundante poderão afetar a
capacidade do sensor na correta deteção de obstáculos. Os casos espe-
ciais em que isso pode acontecer são listados abaixo.
• Sujidade, neve ou gelo no sensor.
• O sensor está congelado.
• O sensor está coberto por algo.
• O veículo inclina-se consideravelmente para um lado.
• Em estradas com muitas lombas, circulação em declives, em paralelos
ou em relva.
• Se a área circundante ao veículo for barulhenta devido a buzinas de ou-
tros veículos, motores de motociclos, travões pneumáticos de veículos
pesados, ou outro tipo de ruídos que produzem ondas ultrassónicas.
• Há um outro veículo equipado com sensores de assistência ao estacio-
namento nas imediações.
• O sensor foi pulverizado com líquido ou chuva intensa.
• O veículo está equipado com uma haste de auxílio ao estacionamento ou
uma antena sem fios.
• Os olhais de reboque estão instalados.
• O para-choques ou o sensor recebe um forte impacto.
• O veículo aproxima-se de um passeio alto ou curvado.
• Com luz solar forte ou frio intenso.
• A instalação de uma suspensão que não seja genuína Toyota (sus-
pensão rebaixada, etc.).
Além destes exemplos, há alturas em que devido às suas formas, os sinais e
outros objetos podem ser incorretamente detetados pelo sensor, detetando-
-os mais perto do que na realidade estão.
