1914-1. Antes de conducir
4
Conducción
Corolla_TMMT_ES (OM12J93S)
461 mm (18,1 pul.)
461 mm (18,1 pul.)
1.064 mm (41,9 pul.)
527 mm (20,7 pul.)
336 mm (13,2 pul.)
271 mm (10,7 pul.)
355 mm (14,0 pul.)
25 mm (1,0 pul.)

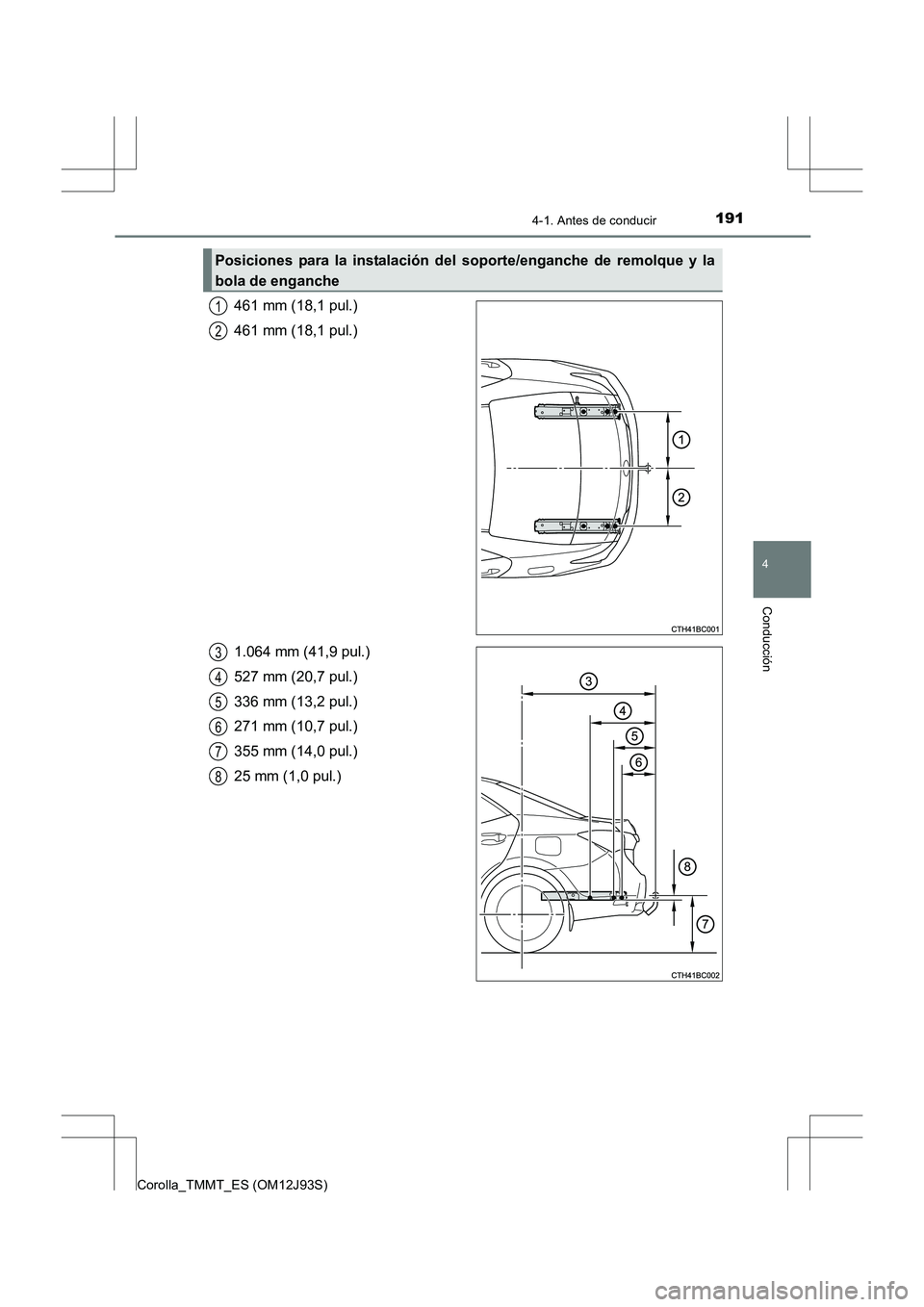

Posiciones para la instalación del soporte/enganche de remolque y la
bola de enganche
1
2
3
4
5
6
7
8

1924-1. Antes de conducir
Corolla_TMMT_ES (OM12J93S)

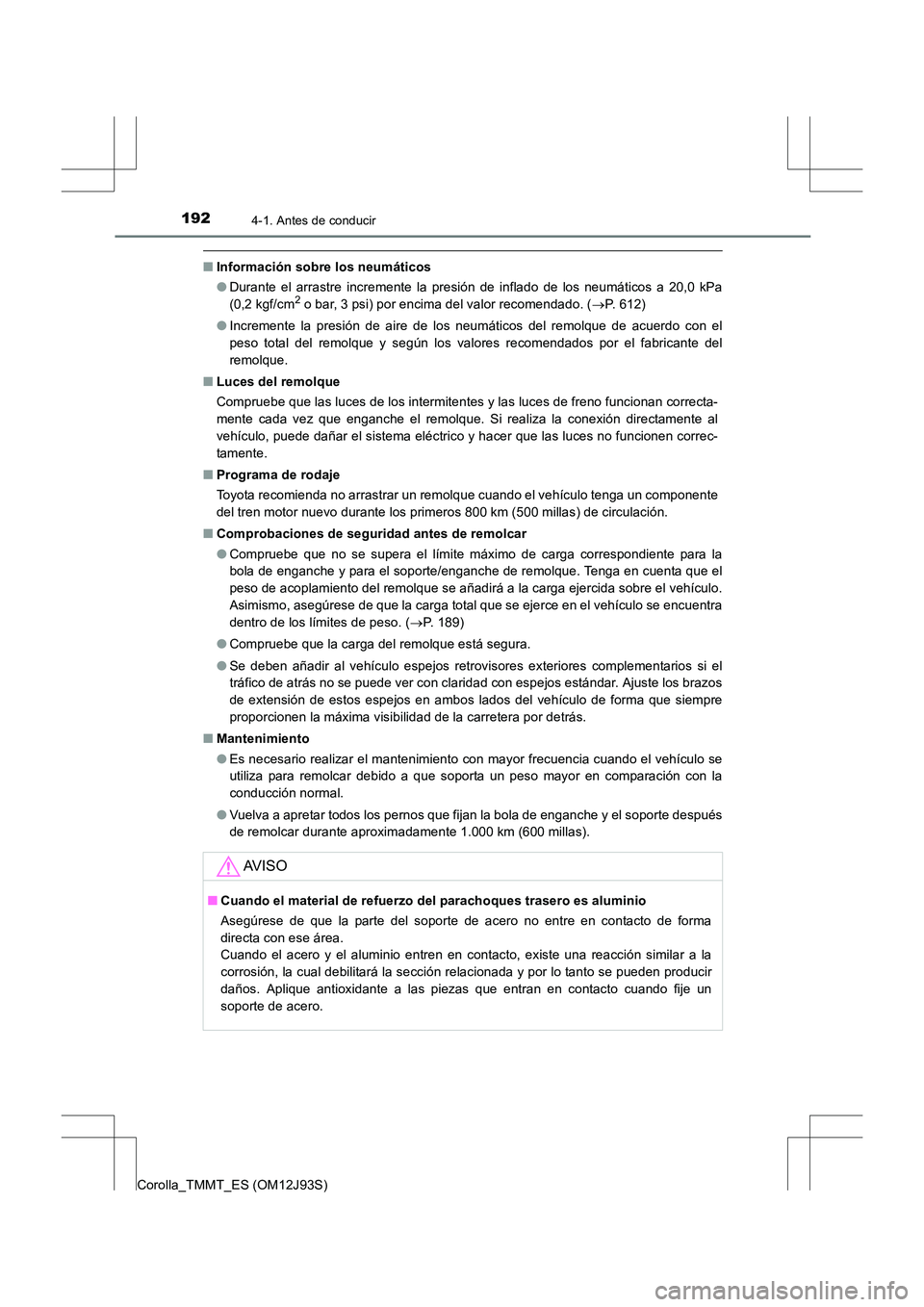

■Información sobre los neumáticos
●Durante el arrastre incremente la presión de inflado de los neumáticos a 20,0 kPa
(0,2 kgf/cm
2 o bar, 3 psi) por encima del valor recomendado. ( →P. 612)
● Incremente la presión de aire de los neumáticos del remolque de acuerdo con el
peso total del remolque y según los valores recomendados por el fabricante del
remolque.
■ Luces del remolque
Compruebe que las luces de los intermitentes y las luces de freno funcionan correcta-
mente cada vez que enganche el remolque. Si realiza la conexión directamente al
vehículo, puede dañar el sistema eléctrico y hacer que las luces no funcionen correc-
tamente.
■ Programa de rodaje
Toyota recomienda no arrastrar un remolque cuando el vehículo tenga un componente
del tren motor nuevo durante los primeros 800 km (500 millas) de circulación.
■ Comprobaciones de seguridad antes de remolcar
●Compruebe que no se supera el límite máximo de carga correspondiente para la
bola de enganche y para el soporte/enganche de remolque. Tenga en cuenta que el
peso de acoplamiento del remolque se añadirá a la carga ejercida sobre el vehículo.
Asimismo, asegúrese de que la carga total que se ejerce en el vehículo se encuentra
dentro de los límites de peso. ( →P. 189)
● Compruebe que la carga del remolque está segura.
● Se deben añadir al vehículo espejos retrovisores exteriores complementarios si el
tráfico de atrás no se puede ver con claridad con espejos estándar. Ajuste los brazos
de extensión de estos espejos en ambos lados del vehículo de forma que siempre
proporcionen la máxima visibilidad de la carretera por detrás.
■ Mantenimiento
●Es necesario realizar el mantenimiento con mayor frecuencia cuando el vehículo se
utiliza para remolcar debido a que soporta un peso mayor en comparación con la
conducción normal.
● Vuelva a apretar todos los pernos que fijan la bola de enganche y el soporte después
de remolcar durante aproximadamente 1.000 km (600 millas).
AV I S O
■ Cuando el material de refuerzo del parachoques trasero es aluminio
Asegúrese de que la parte del soporte de acero no entre en contacto de forma
directa con ese área.
Cuando el acero y el aluminio entren en contacto, existe una reacción similar a la
corrosión, la cual debilitará la sección relacionada y por lo tanto se pueden producir
daños. Aplique antioxidante a las piezas que entran en contacto cuando fije un
soporte de acero.

1934-1. Antes de conducir
4
Conducción
Corolla_TMMT_ES (OM12J93S)

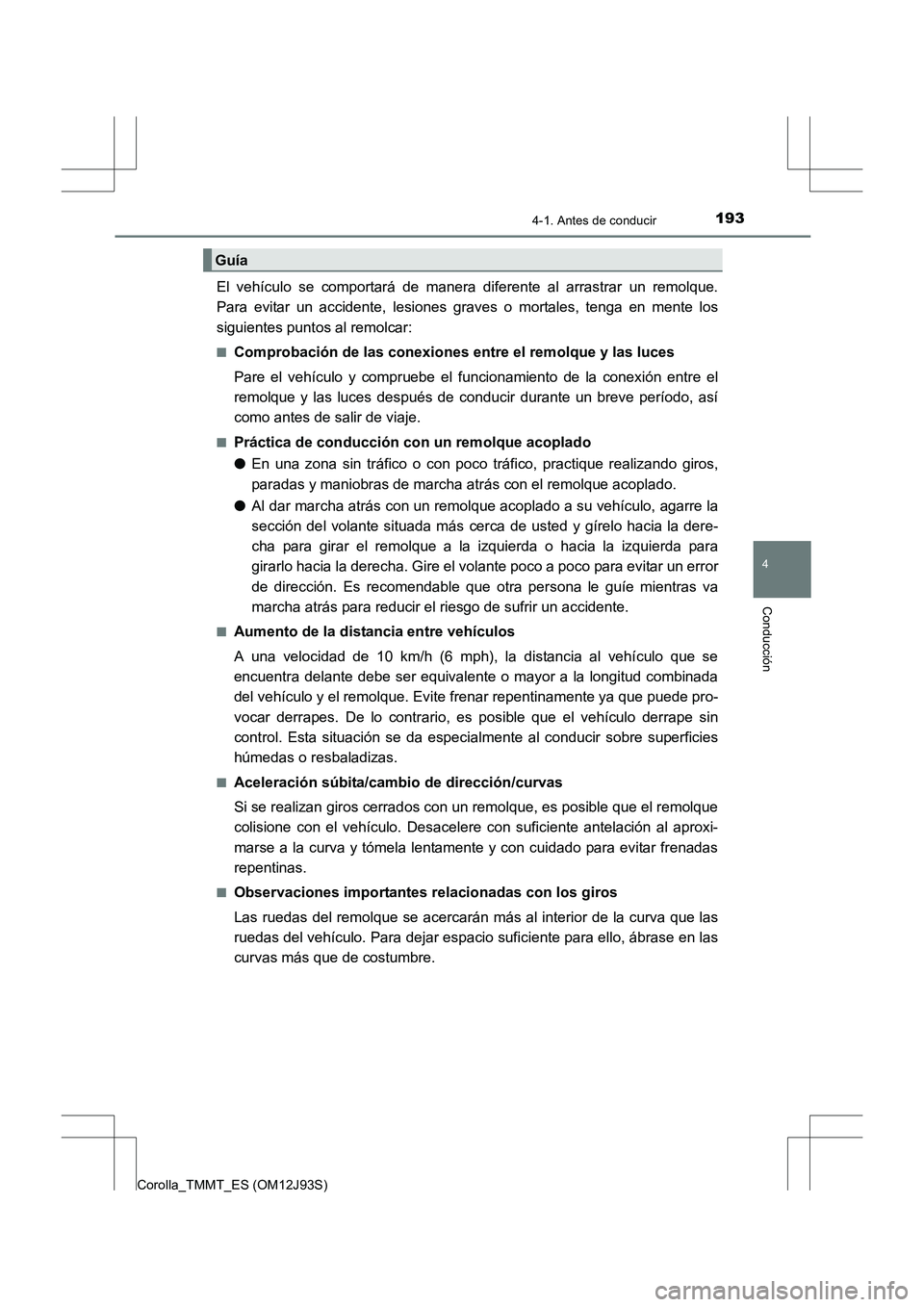

El vehículo se comportará de manera diferente al arrastrar un remolque.
Para evitar un accidente, lesiones graves o mortales, tenga en mente los
siguientes puntos al remolcar:
■Comprobación de las conexiones entre el remolque y las luces
Pare el vehículo y compruebe el funcionamiento de la conexión entre el
remolque y las luces después de conducir durante un breve período, así
como antes de salir de viaje.
■Práctica de conducción con un remolque acoplado
●En una zona sin tráfico o con poco tráfico, practique realizando giros,
paradas y maniobras de marcha atrás con el remolque acoplado.
● Al dar marcha atrás con un remolque acoplado a su vehículo, agarre la
sección del volante situada más cerca de usted y gírelo hacia la dere-
cha para girar el remolque a la izquierda o hacia la izquierda para
girarlo hacia la derecha. Gire el volante poco a poco para evitar un error
de dirección. Es recomendable que otra persona le guíe mientras va
marcha atrás para reducir el riesgo de sufrir un accidente.
■Aumento de la distancia entre vehículos
A una velocidad de 10 km/h (6 mph), la distancia al vehículo que se
encuentra delante debe ser equivalente o mayor a la longitud combinada
del vehículo y el remolque. Evite frenar repentinamente ya que puede pro-
vocar derrapes. De lo contrario, es posible que el vehículo derrape sin
control. Esta situación se da especialmente al conducir sobre superficies
húmedas o resbaladizas.
■Aceleración súbita/cambio de dirección/curvas
Si se realizan giros cerrados con un remolque, es posible que el remolque
colisione con el vehículo. Desacelere con suficiente antelación al aproxi-
marse a la curva y tómela lentamente y con cuidado para evitar frenadas
repentinas.
■Observaciones importantes relacionadas con los giros
Las ruedas del remolque se acercarán más al interior de la curva que las
ruedas del vehículo. Para dejar espacio suficiente para ello, ábrase en las
curvas más que de costumbre.
Guía

1944-1. Antes de conducir
Corolla_TMMT_ES (OM12J93S)■

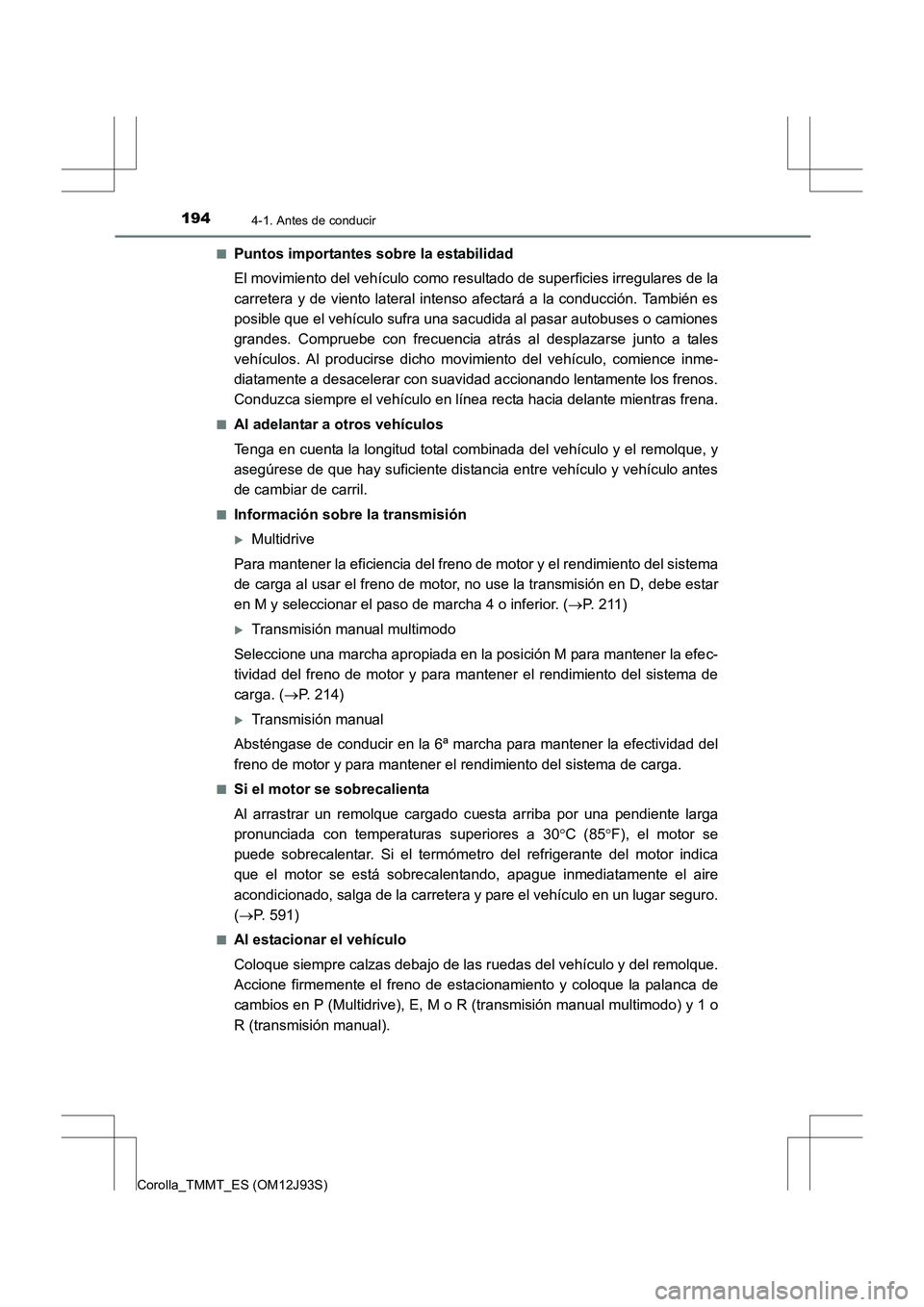

Puntos importantes sobre la estabilidad
El movimiento del vehículo como resultado de superficies irregulares de la
carretera y de viento lateral intenso afectará a la conducción. También es
posible que el vehículo sufra una sacudida al pasar autobuses o camiones
grandes. Compruebe con frecuencia atrás al desplazarse junto a tales
vehículos. Al producirse dicho movimiento del vehículo, comience inme-
diatamente a desacelerar con suavidad accionando lentamente los frenos.
Conduzca siempre el vehículo en línea recta hacia delante mientras frena.
■Al adelantar a otros vehículos
Tenga en cuenta la longitud total combinada del vehículo y el remolque, y
asegúrese de que hay suficiente distancia entre vehículo y vehículo antes
de cambiar de carril.
■Información sobre la transmisión
XMultidrive
Para mantener la eficiencia del freno de motor y el rendimiento del sistema
de carga al usar el freno de motor, no use la transmisión en D, debe estar
en M y seleccionar el paso de marcha 4 o inferior. ( →P. 211)
XTransmisión manual multimodo
Seleccione una marcha apropiada en la posición M para mantener la efec-
tividad del freno de motor y para mantener el rendimiento del sistema de
carga. ( →P. 214)
XTransmisión manual
Absténgase de conducir en la 6ª marcha para mantener la efectividad del
freno de motor y para mantener el rendimiento del sistema de carga.
■Si el motor se sobrecalienta
Al arrastrar un remolque cargado c uesta arriba por una pendiente larga
pronunciada con temperaturas superiores a 30 °C (85 °F), el motor se
puede sobrecalentar. Si el termómetro del refrigerante del motor indica
que el motor se está sobrecalen tando, apague inmediatamente el aire
acondicionado, salga de la carretera y pare el vehículo en un lugar seguro.
( → P. 591)
■Al estacionar el vehículo
Coloque siempre calzas debajo de las ruedas del vehículo y del remolque.
Accione firmemente el freno de estaci onamiento y coloque la palanca de
cambios en P (Multidrive), E, M o R (transmisión manual multimodo) y 1 o
R (transmisión manual).

1954-1. Antes de conducir
4
Conducción
Corolla_TMMT_ES (OM12J93S)

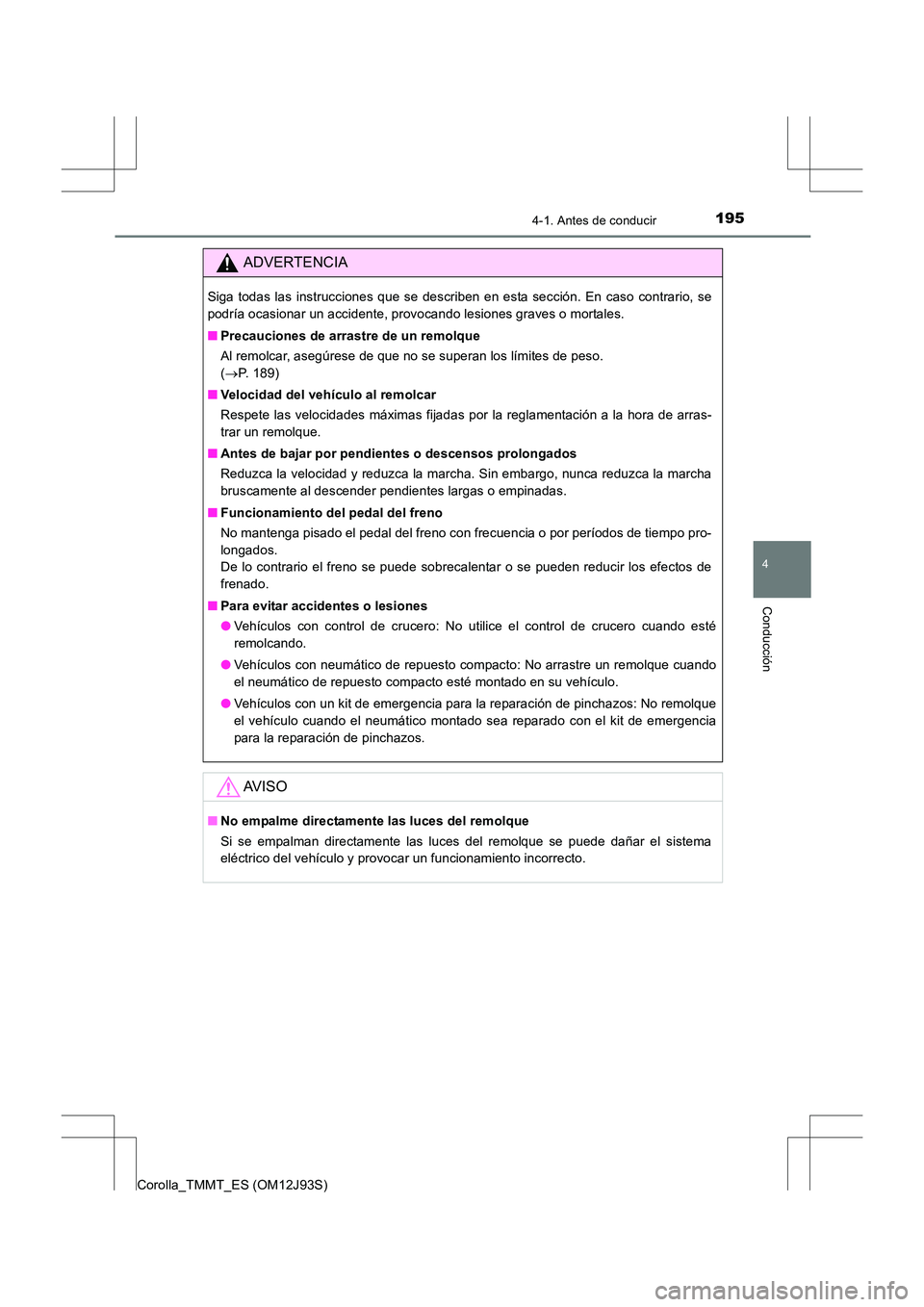

ADVERTENCIA
Siga todas las instrucciones que se describen en esta sección. En caso contrario, se
podría ocasionar un accidente, provocando lesiones graves o mortales.
■Precauciones de arrastre de un remolque
Al remolcar, asegúrese de que no se superan los límites de peso.
(→ P. 189)
■ Velocidad del vehículo al remolcar
Respete las velocidades máximas fijadas por la reglamentación a la hora de arras-
trar un remolque.
■ Antes de bajar por pendientes o descensos prolongados
Reduzca la velocidad y reduzca la marcha. Sin embargo, nunca reduzca la marcha
bruscamente al descender pendientes largas o empinadas.
■ Funcionamiento del pedal del freno
No mantenga pisado el pedal del freno con frecuencia o por períodos de tiempo pro-
longados.
De lo contrario el freno se puede sobrecalentar o se pueden reducir los efectos de
frenado.
■ Para evitar accidentes o lesiones
●Vehículos con control de crucero: No utilice el control de crucero cuando esté
remolcando.
● Vehículos con neumático de repuesto compacto: No arrastre un remolque cuando
el neumático de repuesto compacto esté montado en su vehículo.
● Vehículos con un kit de emergencia para la reparación de pinchazos: No remolque
el vehículo cuando el neumático montado sea reparado con el kit de emergencia
para la reparación de pinchazos.
AV I S O
■No empalme directamente las luces del remolque
Si se empalman directamente las luces del remolque se puede dañar el sistema
eléctrico del vehículo y provocar un funcionamiento incorrecto.

196
Corolla_TMMT_ES (OM12J93S)
4-2. Procedimientos de conducción

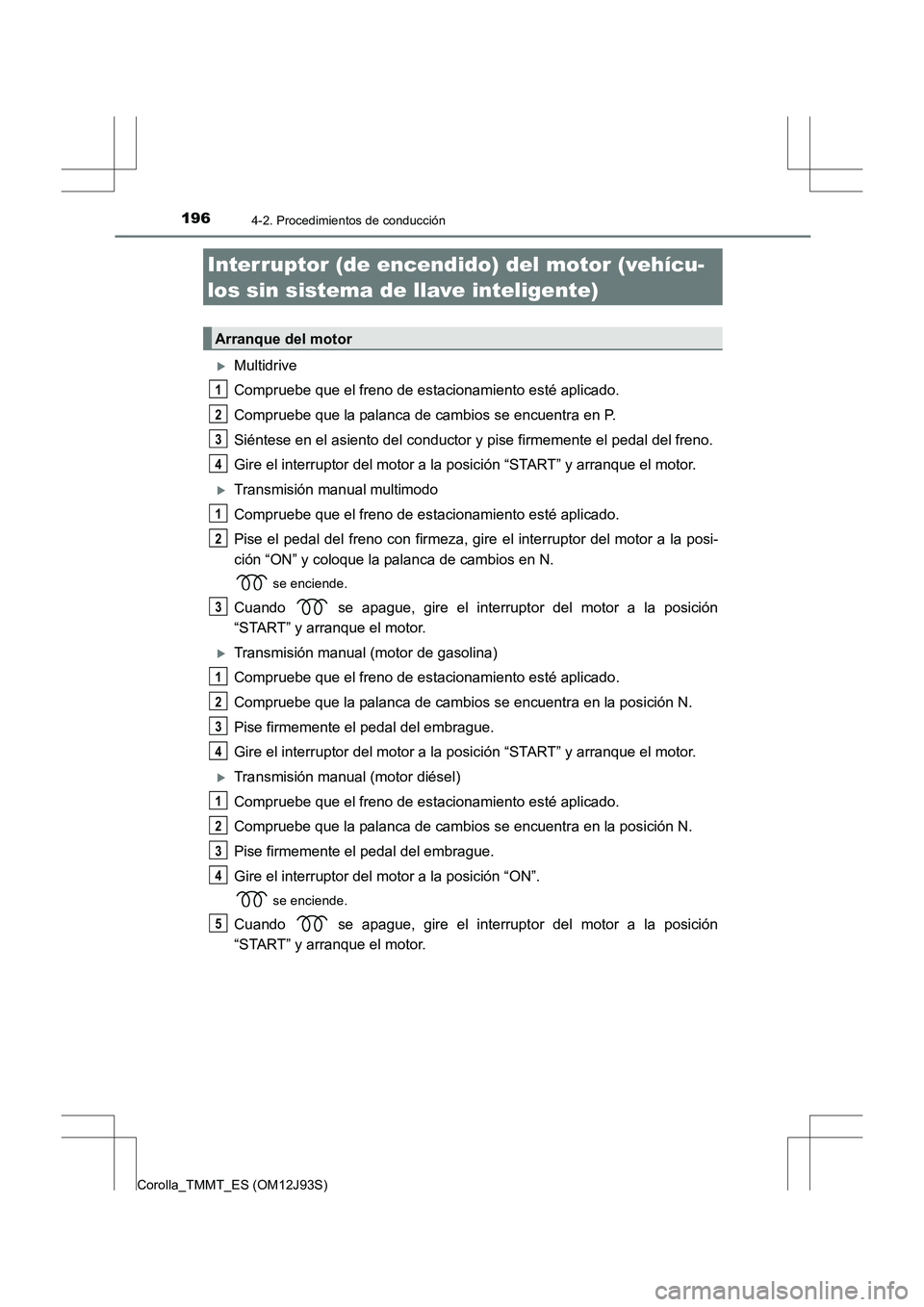

XMultidrive
Compruebe que el freno de estacionamiento esté aplicado.
Compruebe que la palanca de cambios se encuentra en P.
Siéntese en el asiento del conductor y pise firmemente el pedal del freno.
Gire el interruptor del motor a la posición “START” y arranque el motor.
XTransmisión manual multimodo
Compruebe que el freno de estacionamiento esté aplicado.
Pise el pedal del freno con firmeza, gire el interruptor del motor a la posi-
ción “ON” y coloque la palanca de cambios en N.
se enciende.
Cuando se apague, gire el interruptor del motor a la posición
“START” y arranque el motor.
XTransmisión manual (motor de gasolina)
Compruebe que el freno de estacionamiento esté aplicado.
Compruebe que la palanca de cambios se encuentra en la posición N.
Pise firmemente el pedal del embrague.
Gire el interruptor del motor a la posición “START” y arranque el motor.
XTransmisión manual (motor diésel)
Compruebe que el freno de estacionamiento esté aplicado.
Compruebe que la palanca de cambios se encuentra en la posición N.
Pise firmemente el pedal del embrague.
Gire el interruptor del motor a la posición “ON”.
se enciende.
Cuando se apague, gire el interruptor del motor a la posición
“START” y arranque el motor.
Interruptor (de encendido) del motor (vehícu-
los sin sistema de llave inteligente)
Arranque del motor
1
2
3
4
1
2
3
1
2
3
4
1
2
3
4
5

1974-2. Procedimientos de conducción
4
Conducción
Corolla_TMMT_ES (OM12J93S)

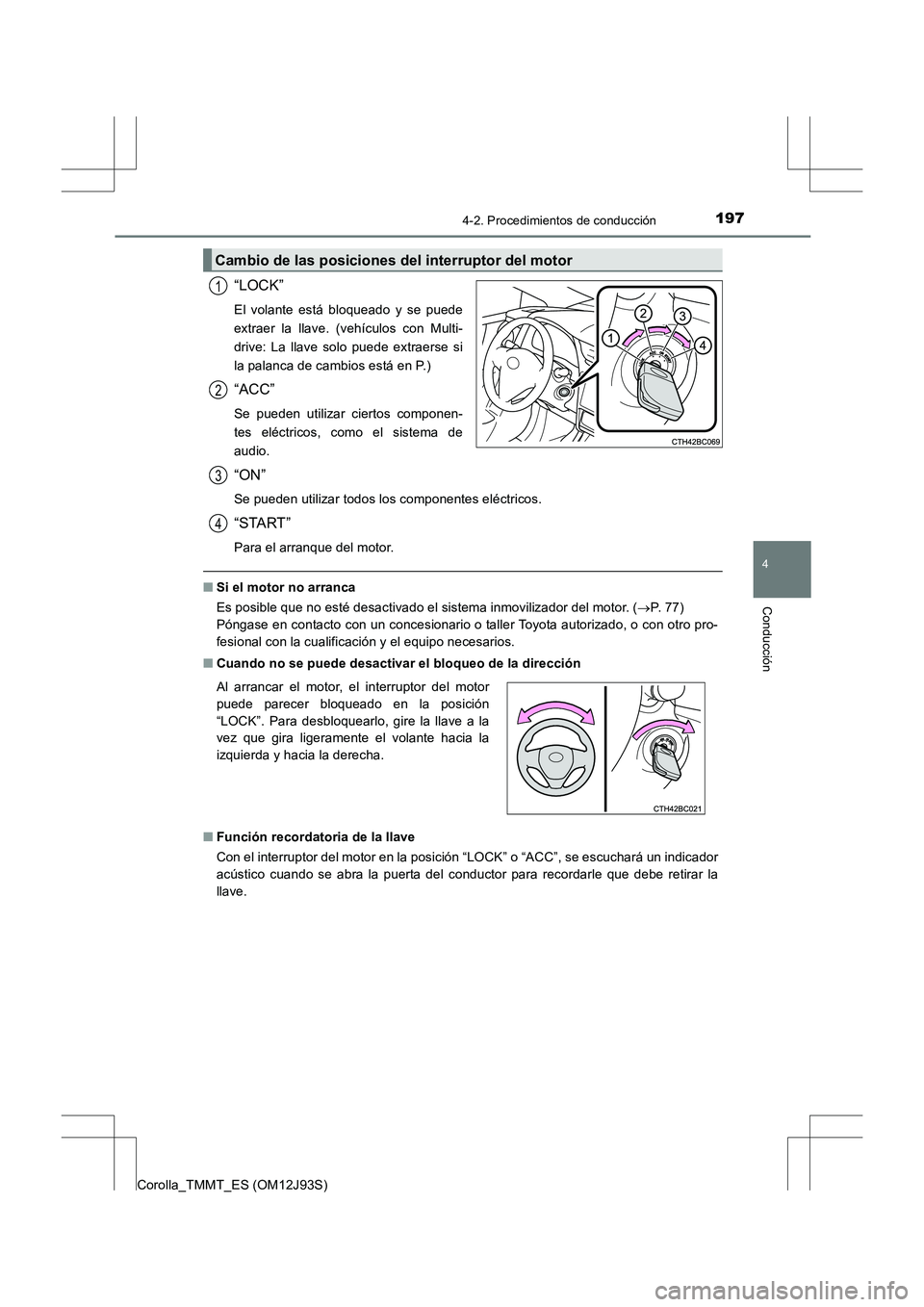

“LOCK”
El volante está bloqueado y se puede
extraer la llave. (vehículos con Multi-
drive: La llave solo puede extraerse si
la palanca de cambios está en P.)
“ACC”
Se pueden utilizar ciertos componen-
tes eléctricos, como el sistema de
audio.
“ON”
Se pueden utilizar todos los componentes eléctricos.
“START”
Para el arranque del motor.
■Si el motor no arranca
Es posible que no esté desactivado el sistema inmovilizador del motor. ( →P. 7 7 )
Póngase en contacto con un concesionario o taller Toyota autorizado, o con otro pro-
fesional con la cualificación y el equipo necesarios.
■ Cuando no se puede desactivar el bloqueo de la dirección
■ Función recordatoria de la llave
Con el interruptor del motor en la posición “LOCK” o “ACC”, se escuchará un indicador
acústico cuando se abra la puerta del conductor para recordarle que debe retirar la
llave.
Cambio de las posiciones del interruptor del motor
1
2
3
Al arrancar el motor, el interruptor del motor
puede parecer bloqueado en la posición
“LOCK”. Para desbloquearlo, gire la llave a la
vez que gira ligeramente el volante hacia la
izquierda y hacia la derecha.
4

1984-2. Procedimientos de conducción
Corolla_TMMT_ES (OM12J93S)

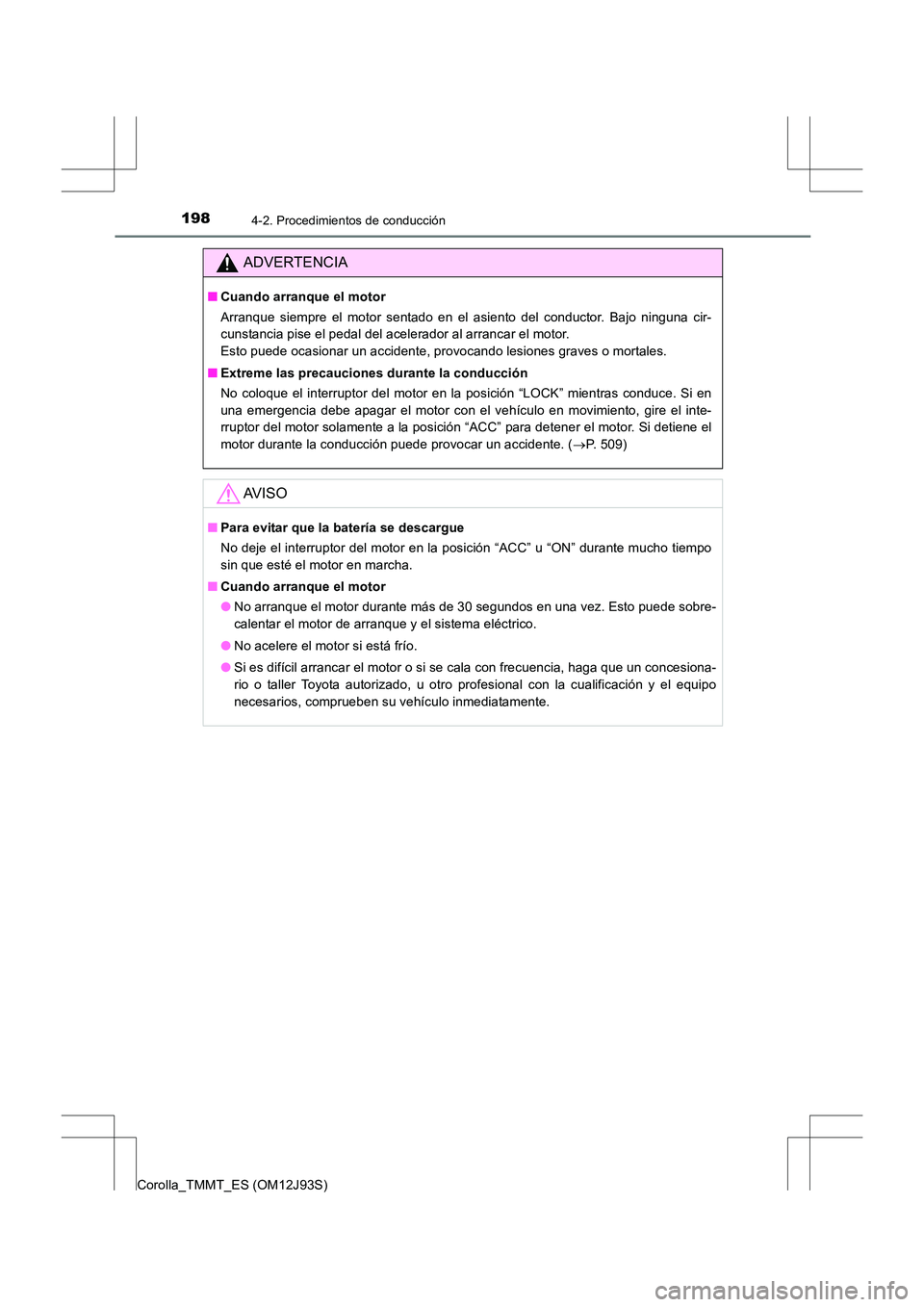

ADVERTENCIA
■Cuando arranque el motor
Arranque siempre el motor sentado en el asiento del conductor. Bajo ninguna cir-
cunstancia pise el pedal del acelerador al arrancar el motor.
Esto puede ocasionar un accidente, provocando lesiones graves o mortales.
■ Extreme las precauciones durante la conducción
No coloque el interruptor del motor en la posición “LOCK” mientras conduce. Si en
una emergencia debe apagar el motor con el vehículo en movimiento, gire el inte-
rruptor del motor solamente a la posición “ACC” para detener el motor. Si detiene el
motor durante la conducción puede provocar un accidente. ( →P. 509)
AV I S O
■ Para evitar que la batería se descargue
No deje el interruptor del motor en la posición “ACC” u “ON” durante mucho tiempo
sin que esté el motor en marcha.
■ Cuando arranque el motor
●No arranque el motor durante más de 30 segundos en una vez. Esto puede sobre-
calentar el motor de arranque y el sistema eléctrico.
● No acelere el motor si está frío.
● Si es difícil arrancar el motor o si se cala con frecuencia, haga que un concesiona-
rio o taller Toyota autorizado, u otro profesional con la cualificación y el equipo
necesarios, comprueben su vehículo inmediatamente.

1994-2. Procedimientos de conducción
4
Conducción
Corolla_TMMT_ES (OM12J93S)
Compruebe que el freno de estacionamiento esté aplicado.
XVehículos con visualizador de pantalla de conducción
Multidrive: Compruebe que la palanca de cambios se encuentra en P. Pise
firmemente el pedal del freno.
Transmisión manual multimodo: Pise el pedal del freno con firmeza, pulse
el interruptor del motor una vez y desplace la palanca de cambios a N.
Transmisión manual: Compruebe que la palanca de cambios se encuentra
en N. Pise firmemente el pedal del embrague.
Se encenderá la luz indicadora del sistema de llave inteligente (verde). Si la luz
indicadora no se enciende, no se puede arrancar el motor.
Pulse el interruptor del motor de
forma breve y firme.
Al accionar el interruptor del motor, es
suficiente con pulsarlo una vez de
forma breve y firme. No es necesario
mantener pulsado el interruptor.
El motor girará hasta que arranque o
durante 30 segundos, lo que ocurra
antes.
Continúe pisando el pedal del freno
(Multidrive o transmisión manual multi-
modo) o el pedal del embrague (trans-
misión manual) hasta que el motor
haya arrancado por completo.
Motor diésel: se enciende. El
motor comienza a arrancar después de
que se apague .
Es posible arrancar el motor desde
cualquier modo del interruptor del
motor.

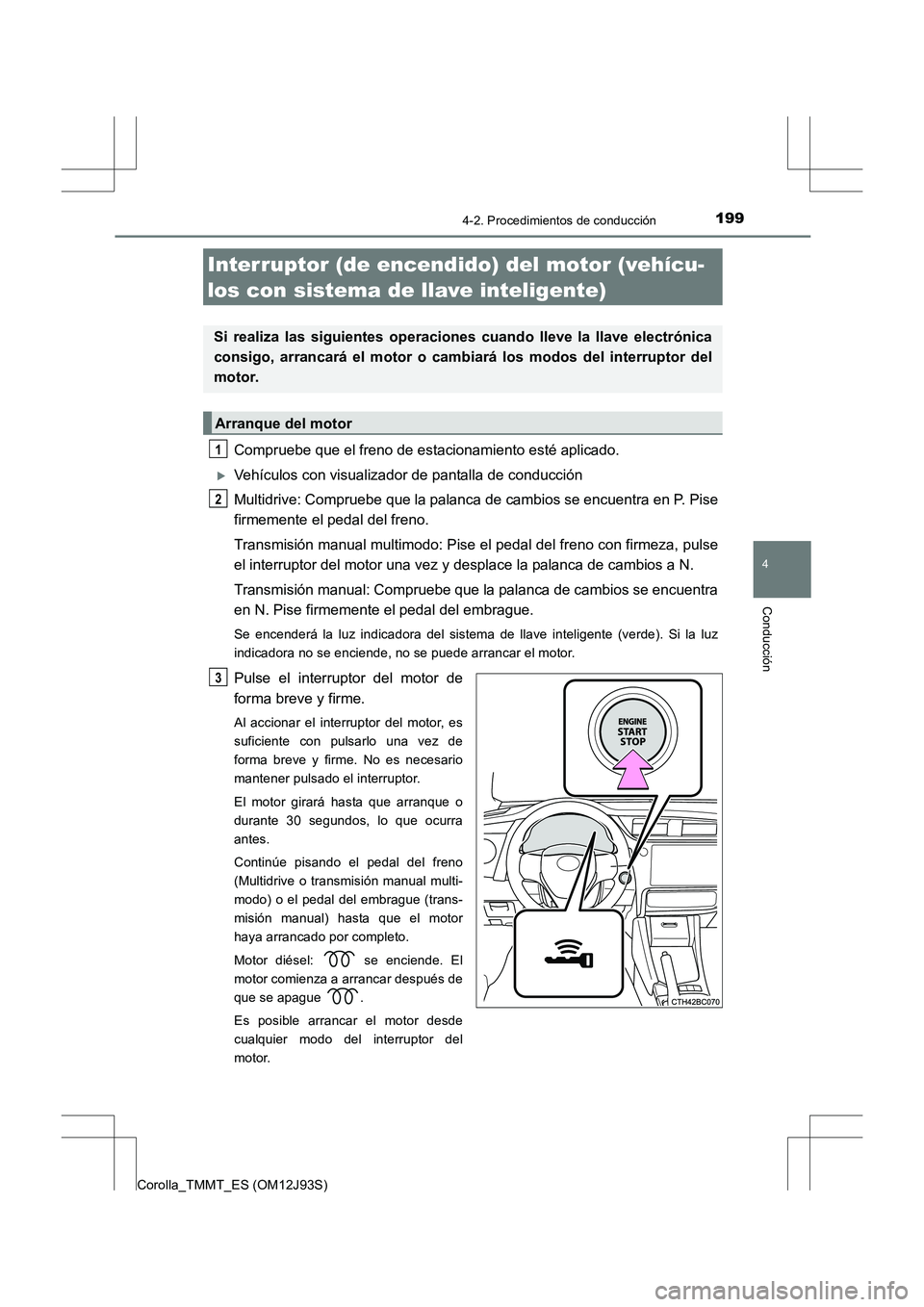

Interruptor (de encendido) del motor (vehícu-
los con sistema de llave inteligente)
Si realiza las siguientes operaciones cuando lleve la llave electrónica
consigo, arrancará el motor o cambiará los modos del interruptor del
motor.
Arranque del motor
1
2
3

2004-2. Procedimientos de conducción
Corolla_TMMT_ES (OM12J93S)

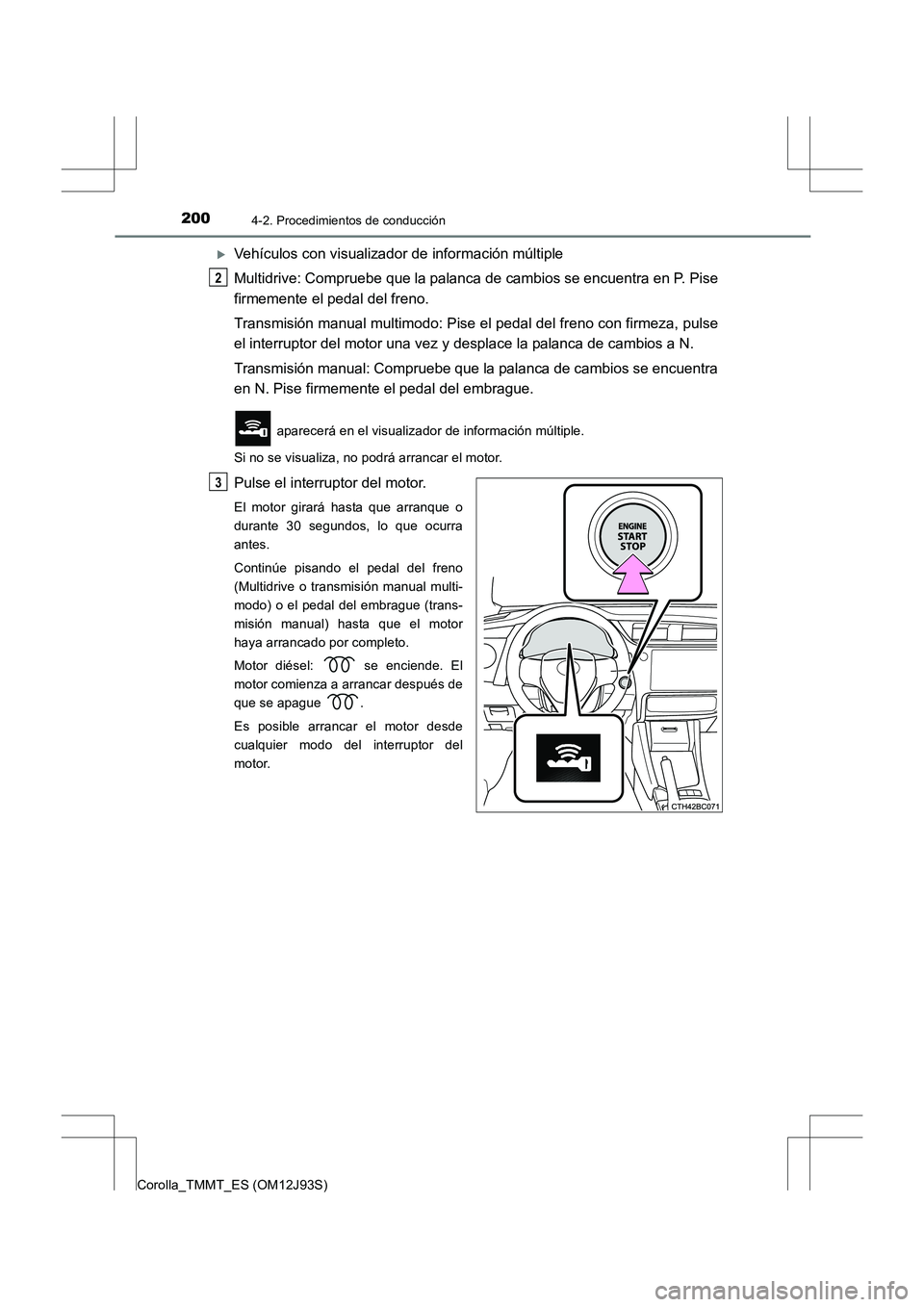

XVehículos con visualizador de información múltiple
Multidrive: Compruebe que la palanca de cambios se encuentra en P. Pise
firmemente el pedal del freno.
Transmisión manual multimodo: Pise el pedal del freno con firmeza, pulse
el interruptor del motor una vez y desplace la palanca de cambios a N.
Transmisión manual: Compruebe que la palanca de cambios se encuentra
en N. Pise firmemente el pedal del embrague.
aparecerá en el visualizador de información múltiple.
Si no se visualiza, no podrá arrancar el motor.
Pulse el interruptor del motor.
El motor girará hasta que arranque o
durante 30 segundos, lo que ocurra
antes.
Continúe pisando el pedal del freno
(Multidrive o transmisión manual multi-
modo) o el pedal del embrague (trans-
misión manual) hasta que el motor
haya arrancado por completo.
Motor diésel: se enciende. El
motor comienza a arrancar después de
que se apague .
Es posible arrancar el motor desde
cualquier modo del interruptor del
motor.
2
3
