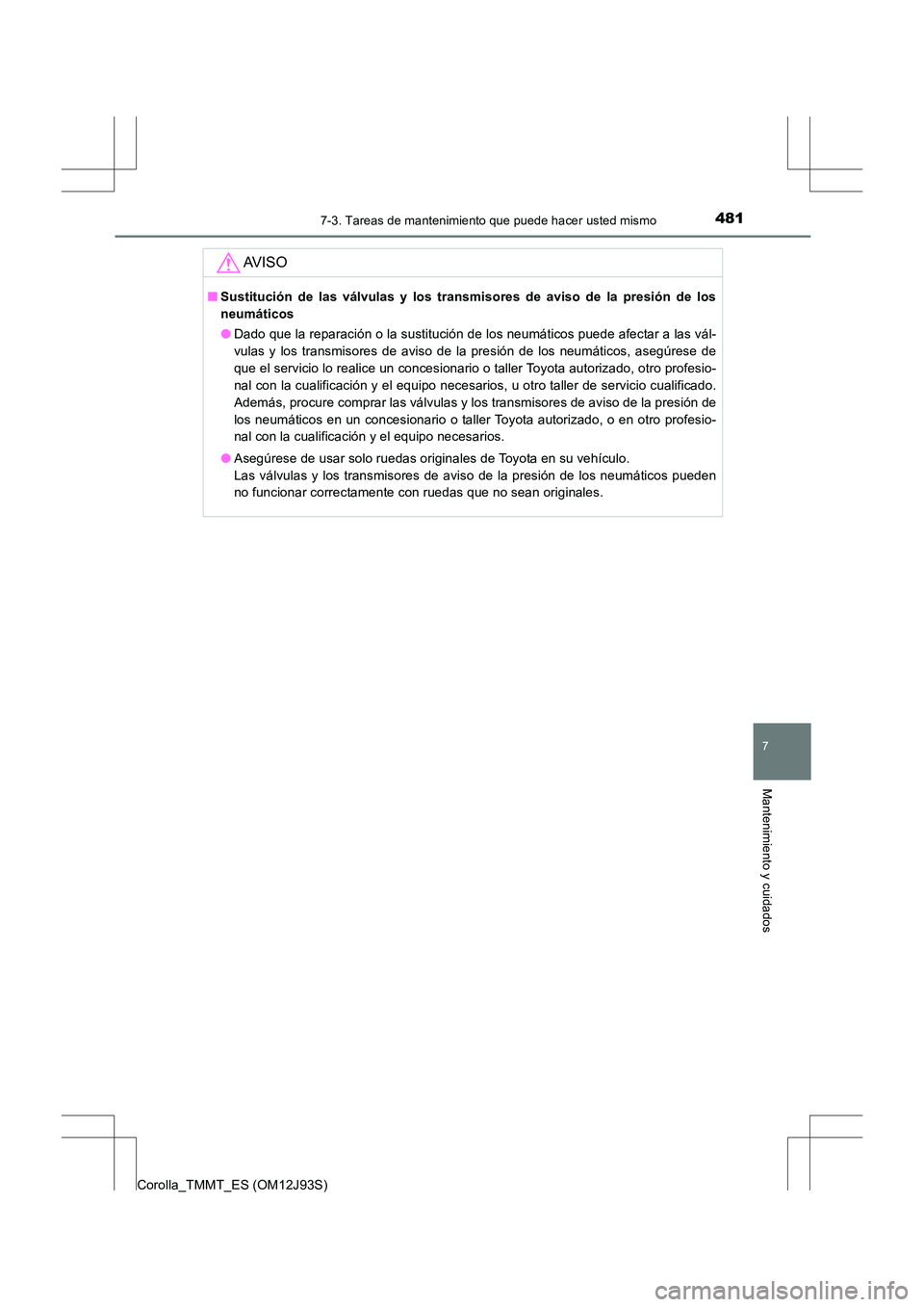

TOYOTA COROLLA 2016 Manual del propietario (in Spanish)

4817-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
Corolla_TMMT_ES (OM12J93S)
AV I S O
■Sustitución de las válvulas y los transmisores de aviso de la presión de los
neumáticos
●Dado que la reparación o la sustitución de los neumáticos puede afectar a las vál-
vulas y los transmisores de aviso de la presión de los neumáticos, asegúrese de
que el servicio lo realice un concesionario o taller Toyota autorizado, otro profesio-
nal con la cualificación y el equipo necesarios, u otro taller de servicio cualificado.
Además, procure comprar las válvulas y los transmisores de aviso de la presión de
los neumáticos en un concesionario o taller Toyota autorizado, o en otro profesio-
nal con la cualificación y el equipo necesarios.
● Asegúrese de usar solo ruedas originales de Toyota en su vehículo.
Las válvulas y los transmisores de aviso de la presión de los neumáticos pueden
no funcionar correctamente con ruedas que no sean originales.

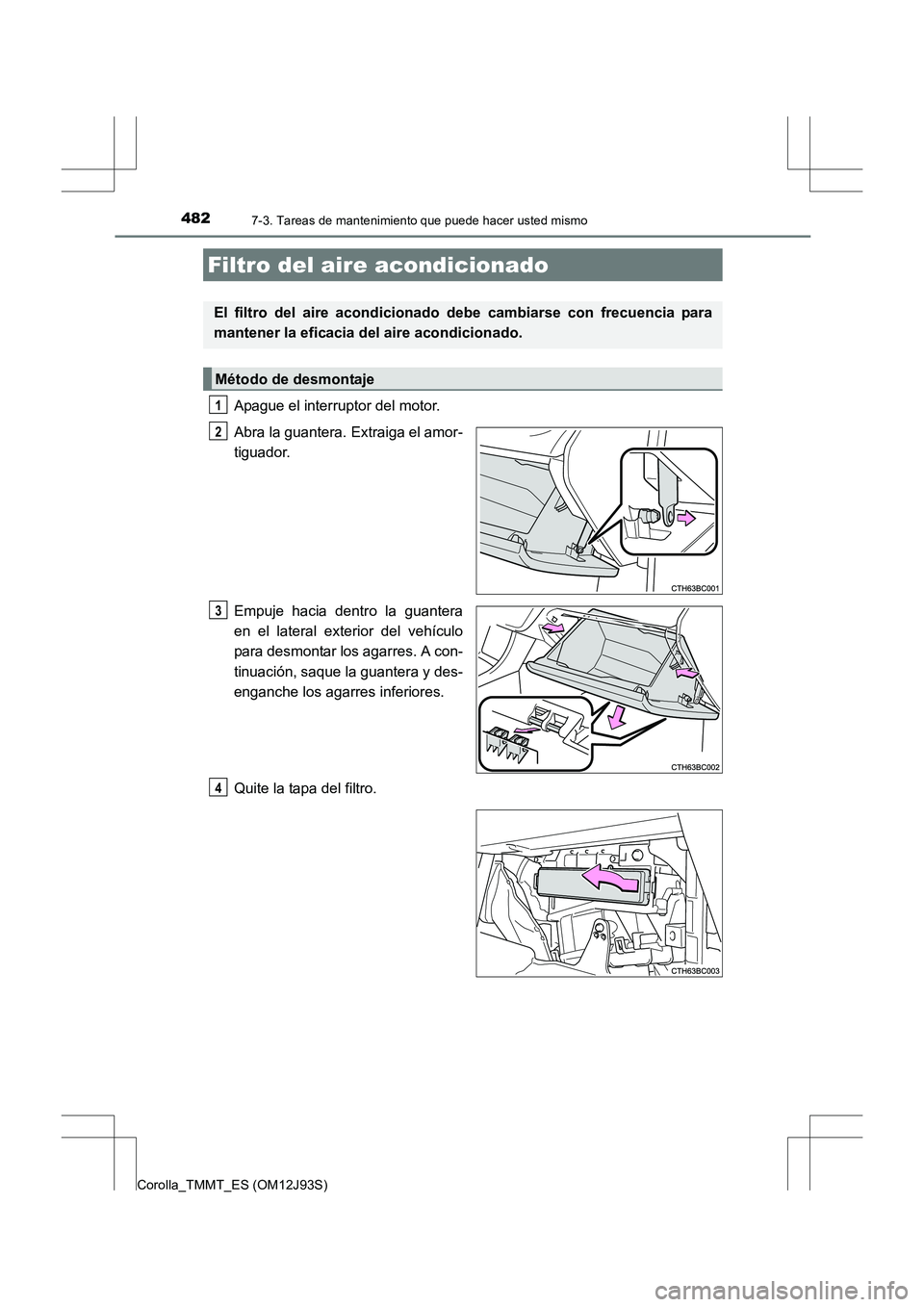

4827-3. Tareas de mantenimiento que puede hacer usted mismo
Corolla_TMMT_ES (OM12J93S)
Apague el interruptor del motor.
Abra la guantera. Extraiga el amor-
tiguador.
Empuje hacia dentro la guantera
en el lateral exterior del vehículo
para desmontar los agarres. A con-
tinuación, saque la guantera y des-
enganche los agarres inferiores.
Quite la tapa del filtro.
Filtro del aire acondicionado
El filtro del aire acondicionado debe cambiarse con frecuencia para
mantener la eficacia del aire acondicionado.
Método de desmontaje
1
2
3
4

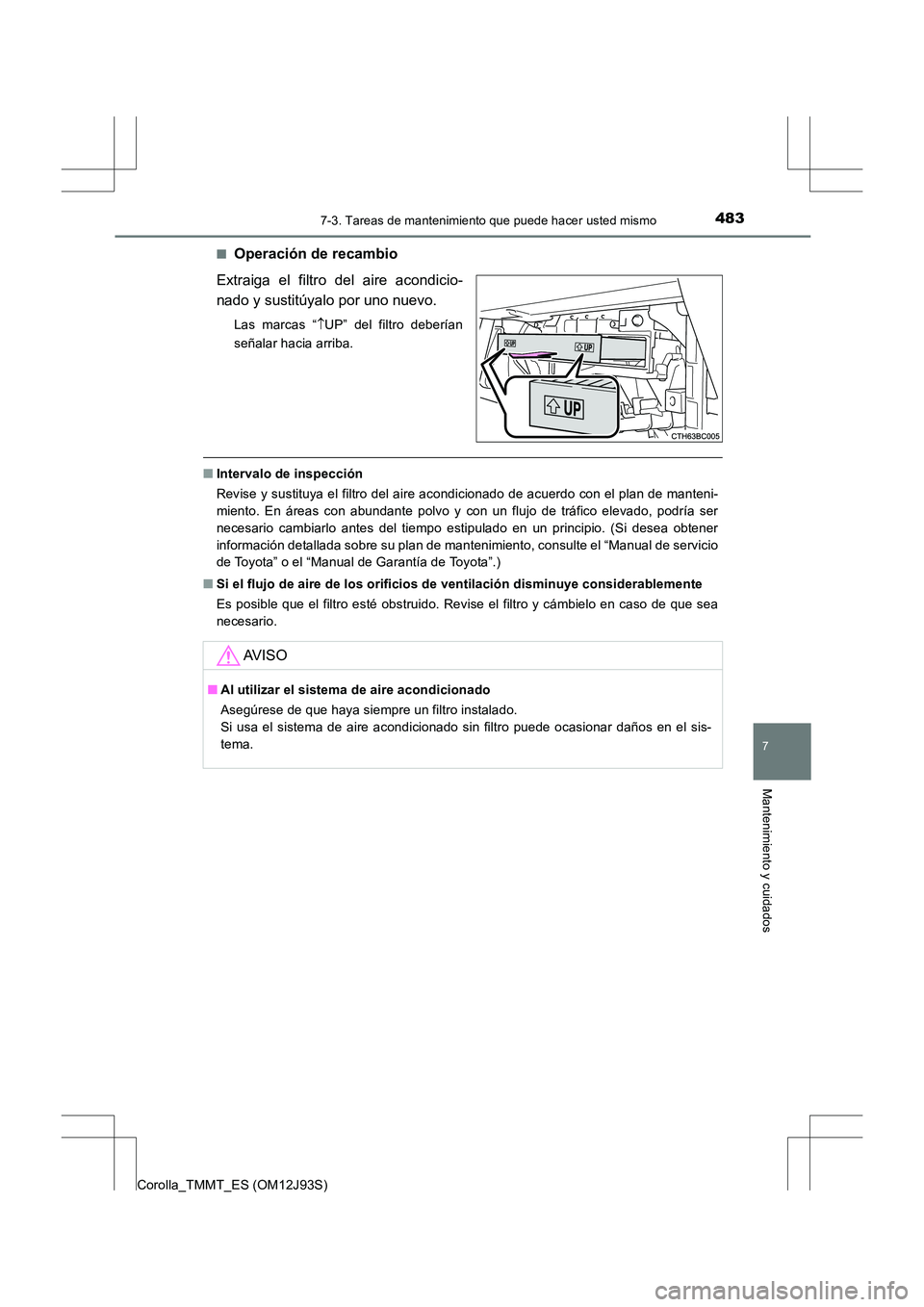

4837-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
Corolla_TMMT_ES (OM12J93S)■
Operación de recambio
Extraiga el filtro del aire acondicio-
nado y sustitúyalo por uno nuevo.
Las marcas “ ↑UP” del filtro deberían
señalar hacia arriba.
■ Intervalo de inspección
Revise y sustituya el filtro del aire acondicionado de acuerdo con el plan de manteni-
miento. En áreas con abundante polvo y con un flujo de tráfico elevado, podría ser
necesario cambiarlo antes del tiempo estipulado en un principio. (Si desea obtener
información detallada sobre su plan de mantenimiento, consulte el “Manual de servicio
de Toyota” o el “Manual de Garantía de Toyota”.)
■ Si el flujo de aire de los orificios de ventilación disminuye considerablemente
Es posible que el filtro esté obstruido. Revise el filtro y cámbielo en caso de que sea
necesario.
AV I S O
■ Al utilizar el sistema de aire acondicionado
Asegúrese de que haya siempre un filtro instalado.
Si usa el sistema de aire acondicionado sin filtro puede ocasionar daños en el sis-
tema.

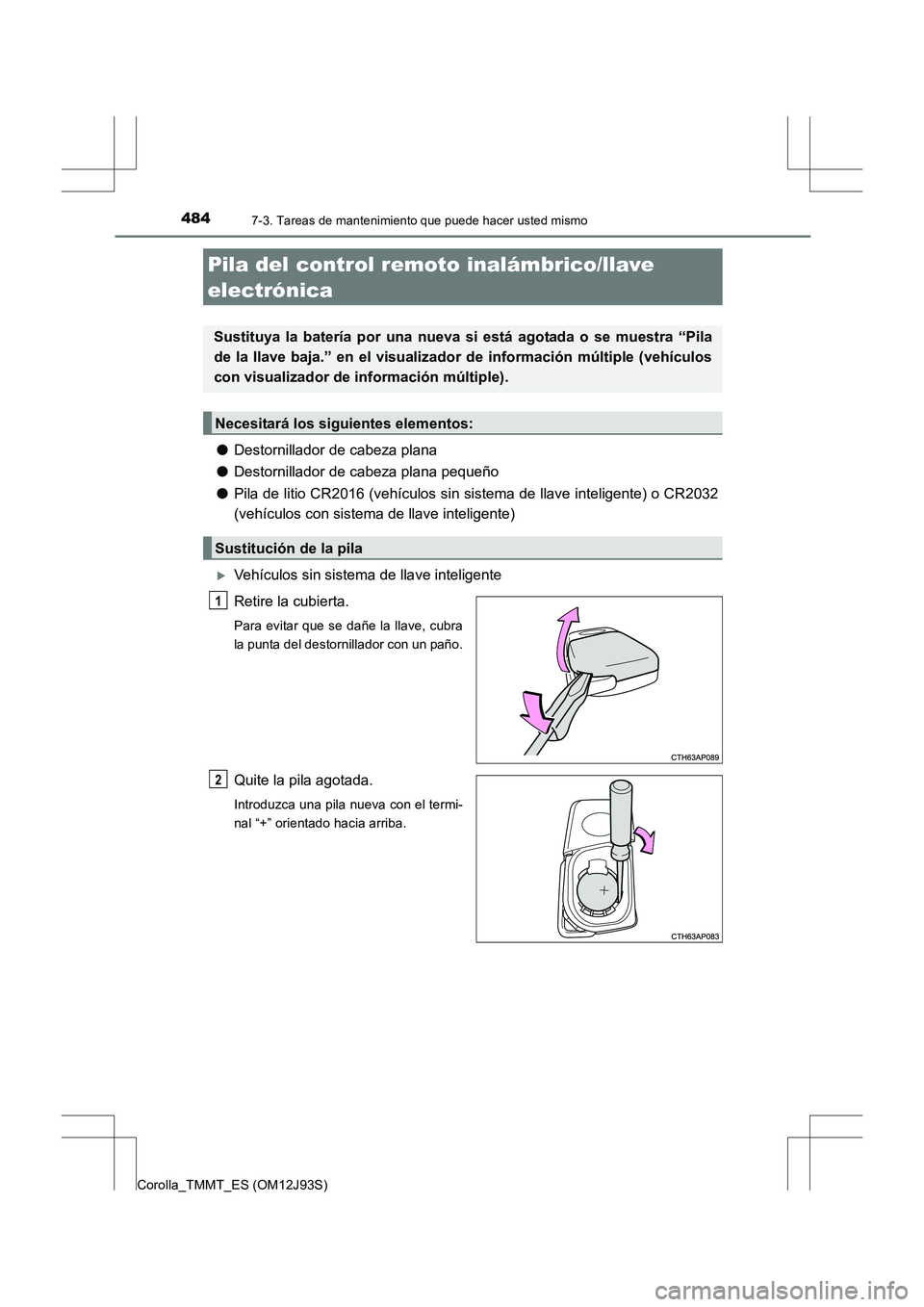

4847-3. Tareas de mantenimiento que puede hacer usted mismo
Corolla_TMMT_ES (OM12J93S)
●Destornillador de cabeza plana
● Destornillador de cabeza plana pequeño
● Pila de litio CR2016 (vehículos sin sistema de llave inteligente) o CR2032
(vehículos con sistema de llave inteligente)
XVehículos sin sistema de llave inteligente
Retire la cubierta.
Para evitar que se dañe la llave, cubra
la punta del destornillador con un paño.
Quite la pila agotada.
Introduzca una pila nueva con el termi-
nal “+” orientado hacia arriba.
Pila del control remoto inalámbrico/llave
electrónica
Sustituya la batería por una nueva si está agotada o se muestra “Pila
de la llave baja.” en el visualizador de información múltiple (vehículos
con visualizador de información múltiple).
Necesitará los siguientes elementos:
Sustitución de la pila
1
2

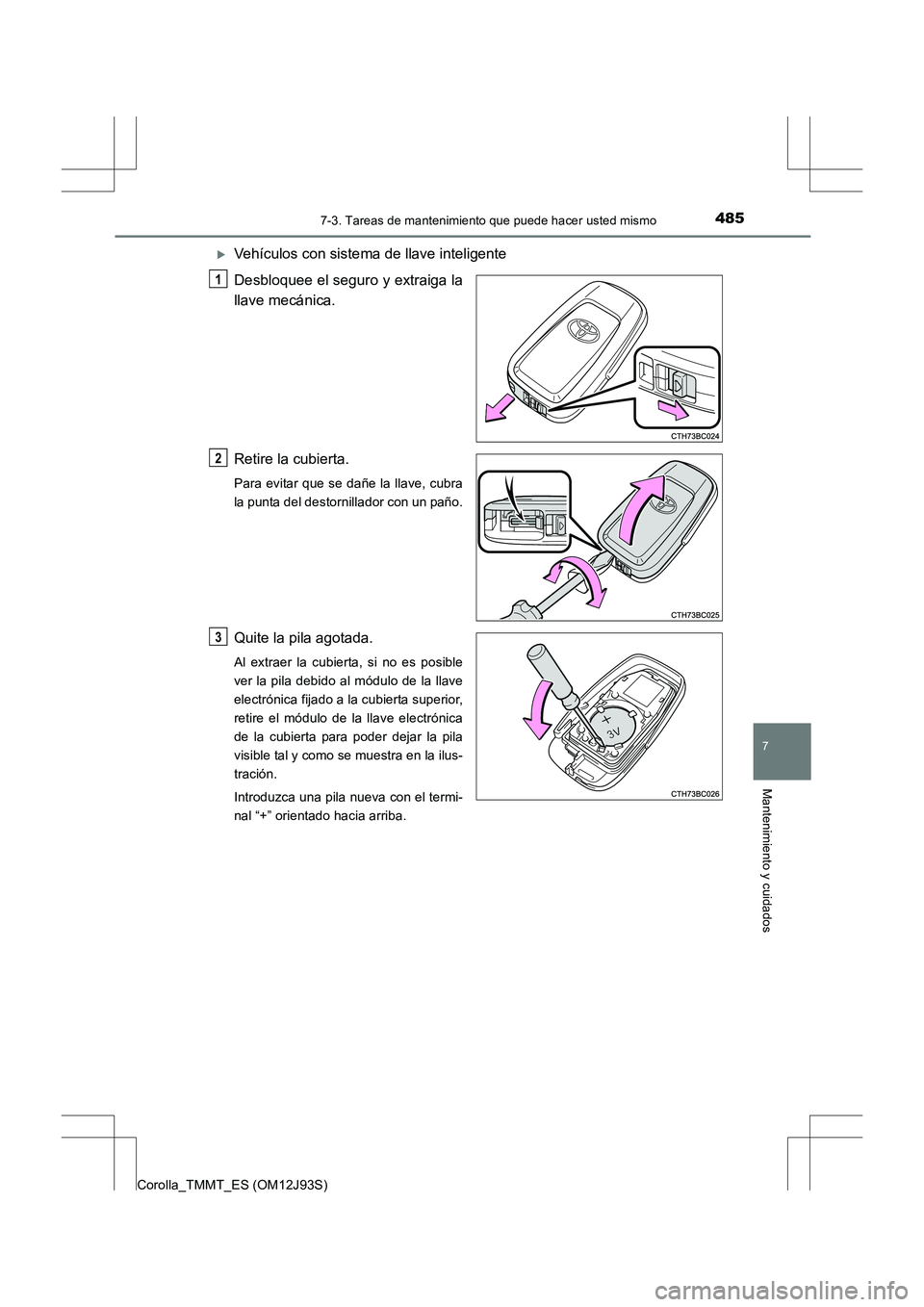

4857-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
Corolla_TMMT_ES (OM12J93S)
XVehículos con sistema de llave inteligente
Desbloquee el seguro y extraiga la
llave mecánica.
Retire la cubierta.
Para evitar que se dañe la llave, cubra
la punta del destornillador con un paño.
Quite la pila agotada.
Al extraer la cubierta, si no es posible
ver la pila debido al módulo de la llave
electrónica fijado a la cubierta superior,
retire el módulo de la llave electrónica
de la cubierta para poder dejar la pila
visible tal y como se muestra en la ilus-
tración.
Introduzca una pila nueva con el termi-
nal “+” orientado hacia arriba.
1
2
3

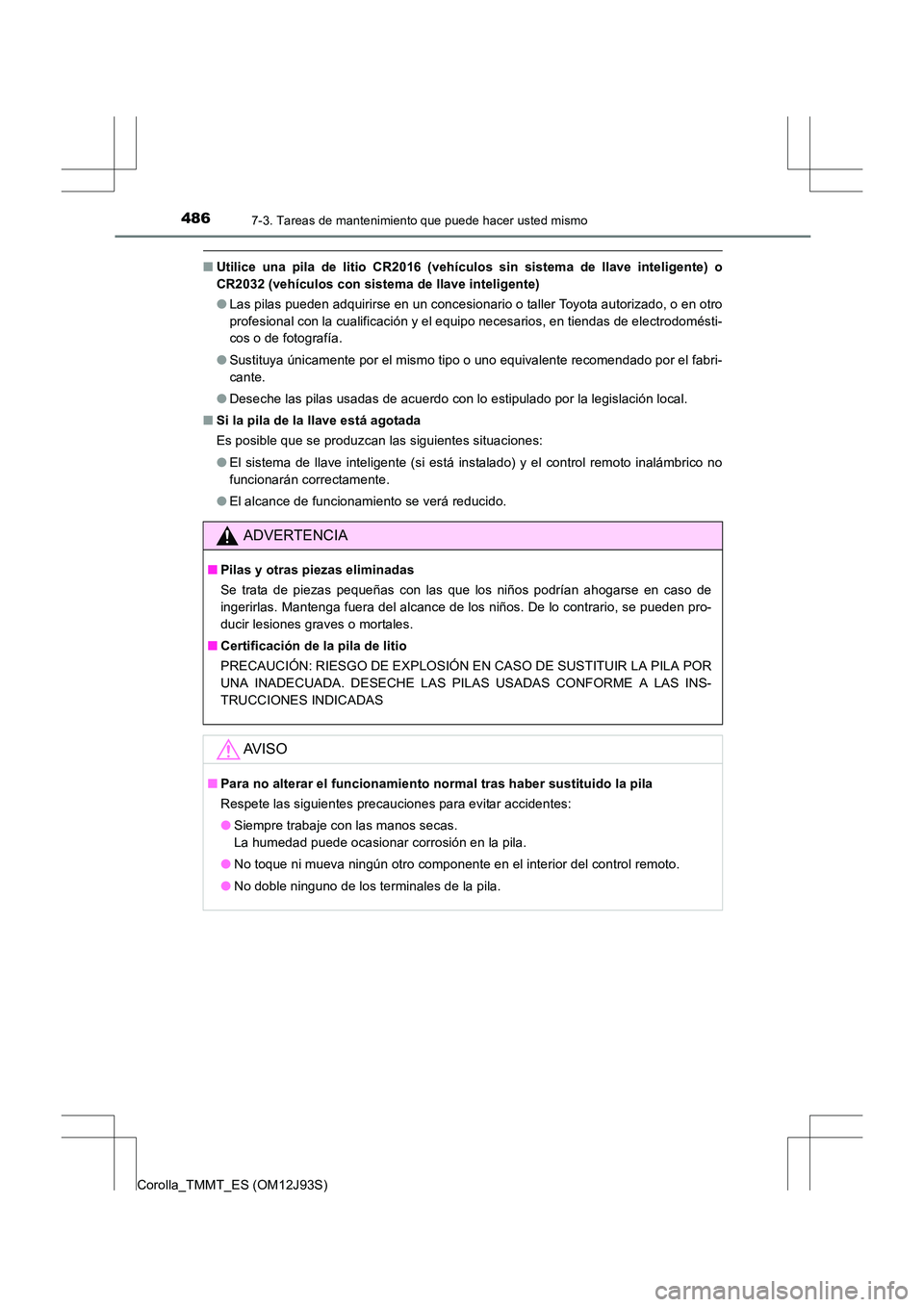

4867-3. Tareas de mantenimiento que puede hacer usted mismo
Corolla_TMMT_ES (OM12J93S)
■Utilice una pila de litio CR2016 (vehículos sin sistema de llave inteligente) o
CR2032 (vehículos con sistema de llave inteligente)
●Las pilas pueden adquirirse en un concesionario o taller Toyota autorizado, o en otro
profesional con la cualificación y el equipo necesarios, en tiendas de electrodomésti-
cos o de fotografía.
● Sustituya únicamente por el mismo tipo o uno equivalente recomendado por el fabri-
cante.
● Deseche las pilas usadas de acuerdo con lo estipulado por la legislación local.
■ Si la pila de la llave está agotada
Es posible que se produzcan las siguientes situaciones:
●El sistema de llave inteligente (si está instalado) y el control remoto inalámbrico no
funcionarán correctamente.
● El alcance de funcionamiento se verá reducido.
ADVERTENCIA
■ Pilas y otras piezas eliminadas
Se trata de piezas pequeñas con las que los niños podrían ahogarse en caso de
ingerirlas. Mantenga fuera del alcance de los niños. De lo contrario, se pueden pro-
ducir lesiones graves o mortales.
■ Certificación de la pila de litio
PRECAUCIÓN: RIESGO DE EXPLOSIÓN EN CASO DE SUSTITUIR LA PILA POR
UNA INADECUADA. DESECHE LAS PILAS USADAS CONFORME A LAS INS-
TRUCCIONES INDICADAS
AV I S O
■Para no alterar el funcionamiento normal tras haber sustituido la pila
Respete las siguientes precauciones para evitar accidentes:
●Siempre trabaje con las manos secas.
La humedad puede ocasionar corrosión en la pila.
● No toque ni mueva ningún otro componente en el interior del control remoto.
● No doble ninguno de los terminales de la pila.

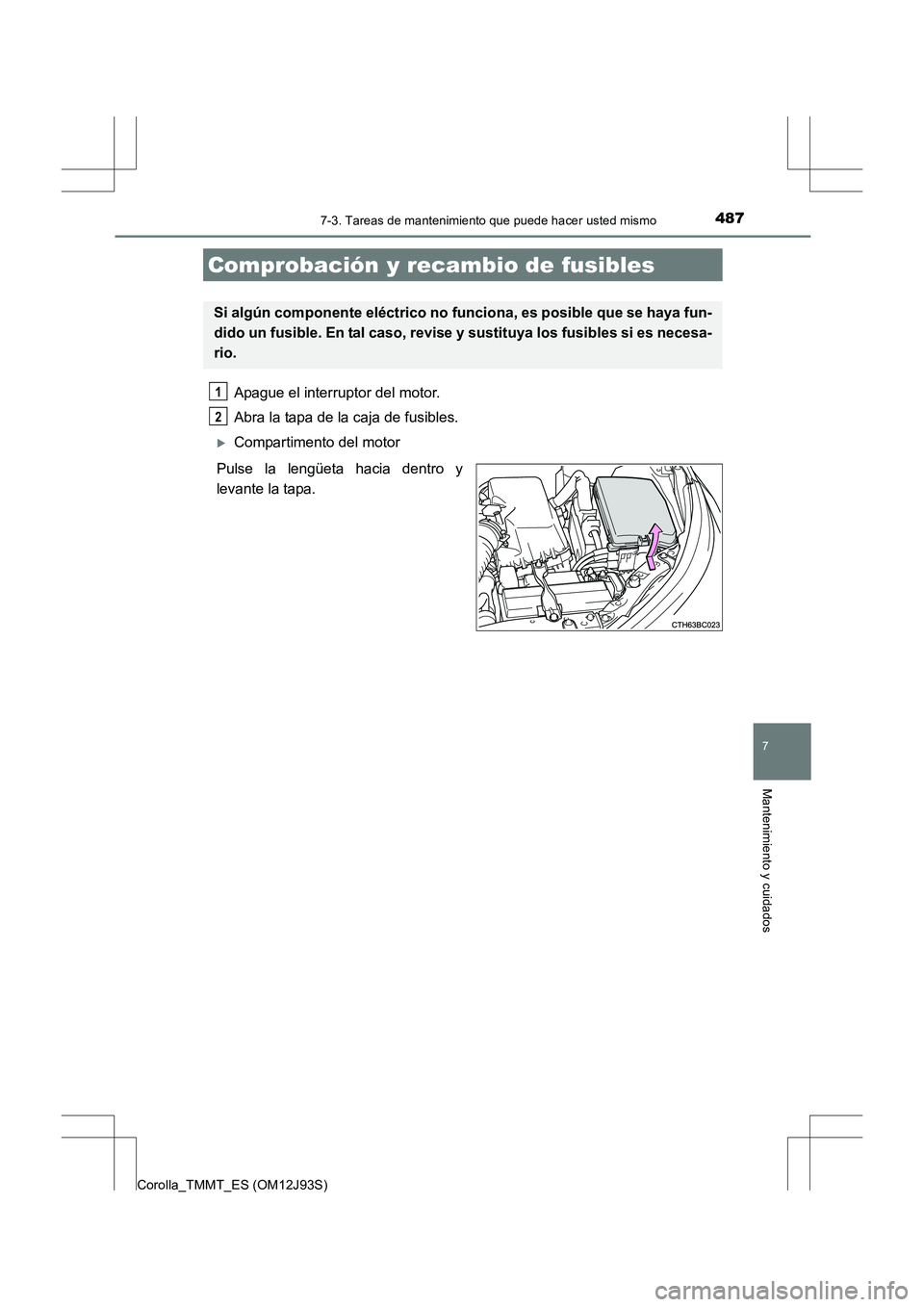

4877-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
Corolla_TMMT_ES (OM12J93S)
Apague el interruptor del motor.
Abra la tapa de la caja de fusibles.
XCompartimento del motor
Pulse la lengüeta hacia dentro y
levante la tapa.
Comprobación y recambio de fusibles
Si algún componente eléctrico no funciona, es posible que se haya fun-
dido un fusible. En tal caso, revi se y sustituya los fusibles si es necesa-
rio.
1
2

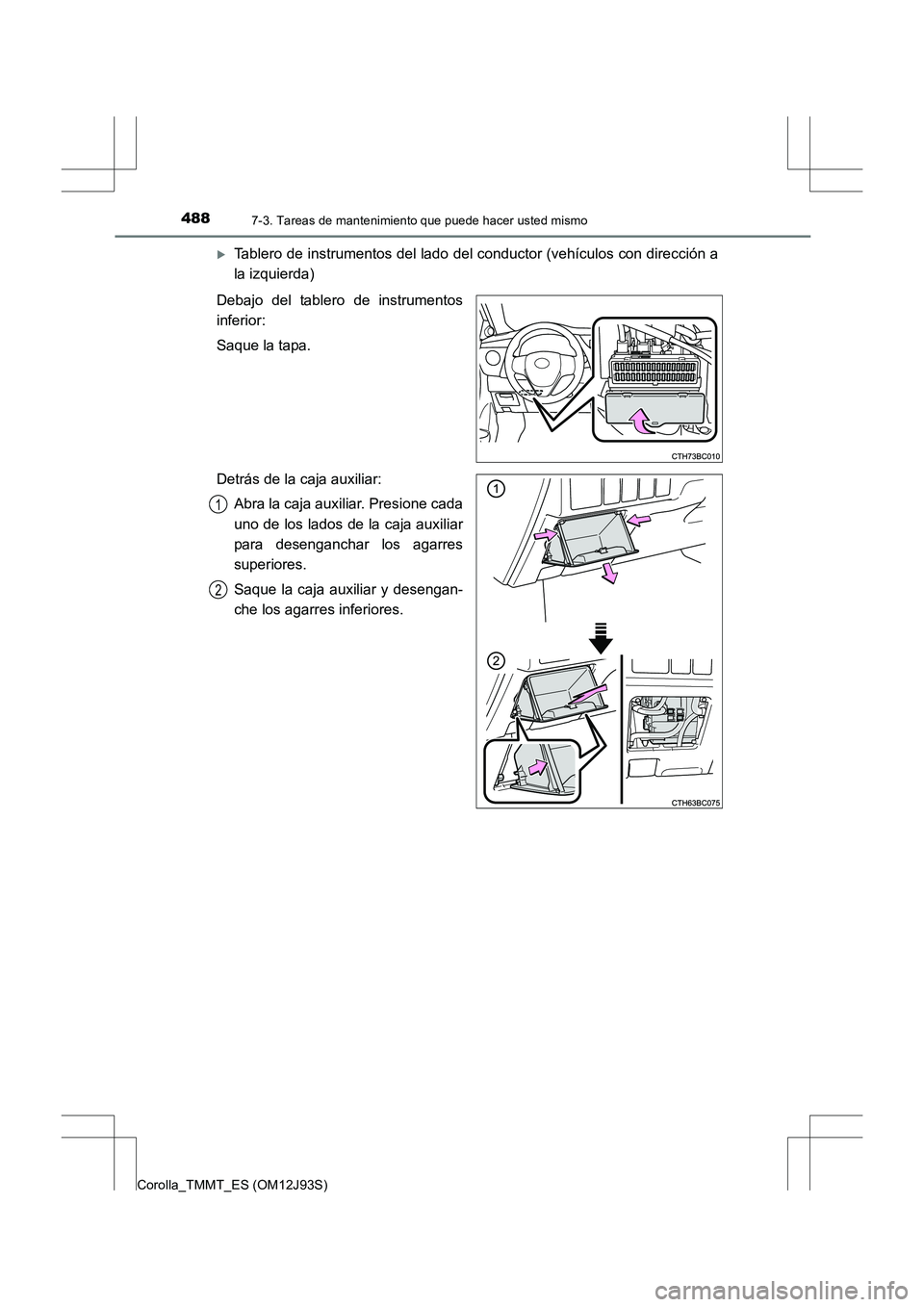

4887-3. Tareas de mantenimiento que puede hacer usted mismo
Corolla_TMMT_ES (OM12J93S)
XTablero de instrumentos del lado del conductor (vehículos con dirección a
la izquierda)
Debajo del tablero de instrumentos
inferior:
Saque la tapa.
Detrás de la caja auxiliar: Abra la caja auxiliar. Presione cada
uno de los lados de la caja auxiliar
para desenganchar los agarres
superiores.
Saque la caja auxiliar y desengan-
che los agarres inferiores.
1
2

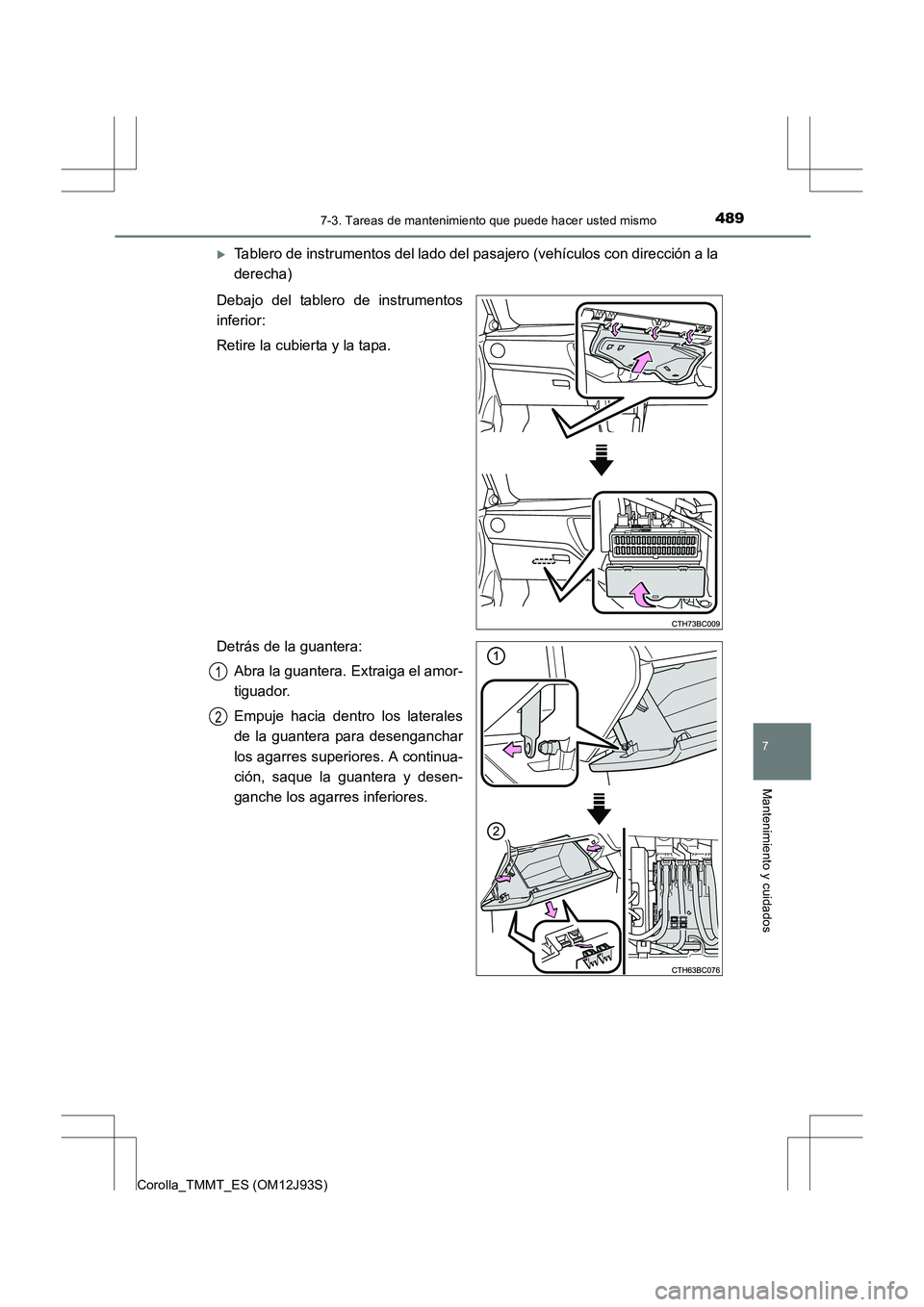

4897-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
Corolla_TMMT_ES (OM12J93S)
XTablero de instrumentos del lado del pasajero (vehículos con dirección a la
derecha)
Debajo del tablero de instrumentos
inferior:
Retire la cubierta y la tapa.
Detrás de la guantera: Abra la guantera. Extraiga el amor-
tiguador.
Empuje hacia dentro los laterales
de la guantera para desenganchar
los agarres superiores. A continua-
ción, saque la guantera y desen-
ganche los agarres inferiores.
1
2

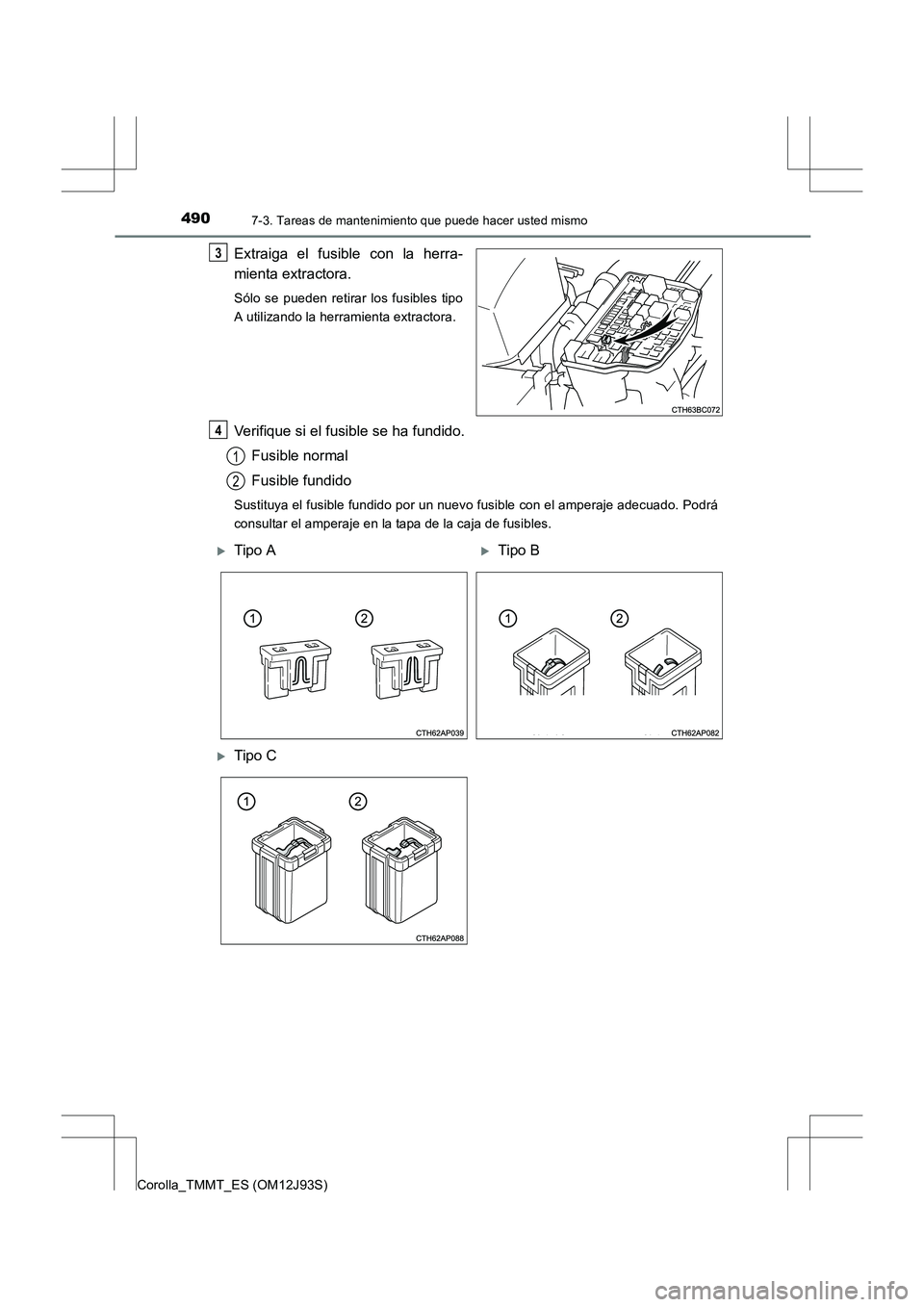

4907-3. Tareas de mantenimiento que puede hacer usted mismo
Corolla_TMMT_ES (OM12J93S)
Extraiga el fusible con la herra-
mienta extractora.
Sólo se pueden retirar los fusibles tipo
A utilizando la herramienta extractora.
Verifique si el fusible se ha fundido.
Fusible normal
Fusible fundido
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.
3
4
1
2
XTipo AXTipo B
XTipo C
