TOYOTA COROLLA 2016 Manual del propietario (in Spanish)

4917-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
Corolla_TMMT_ES (OM12J93S)

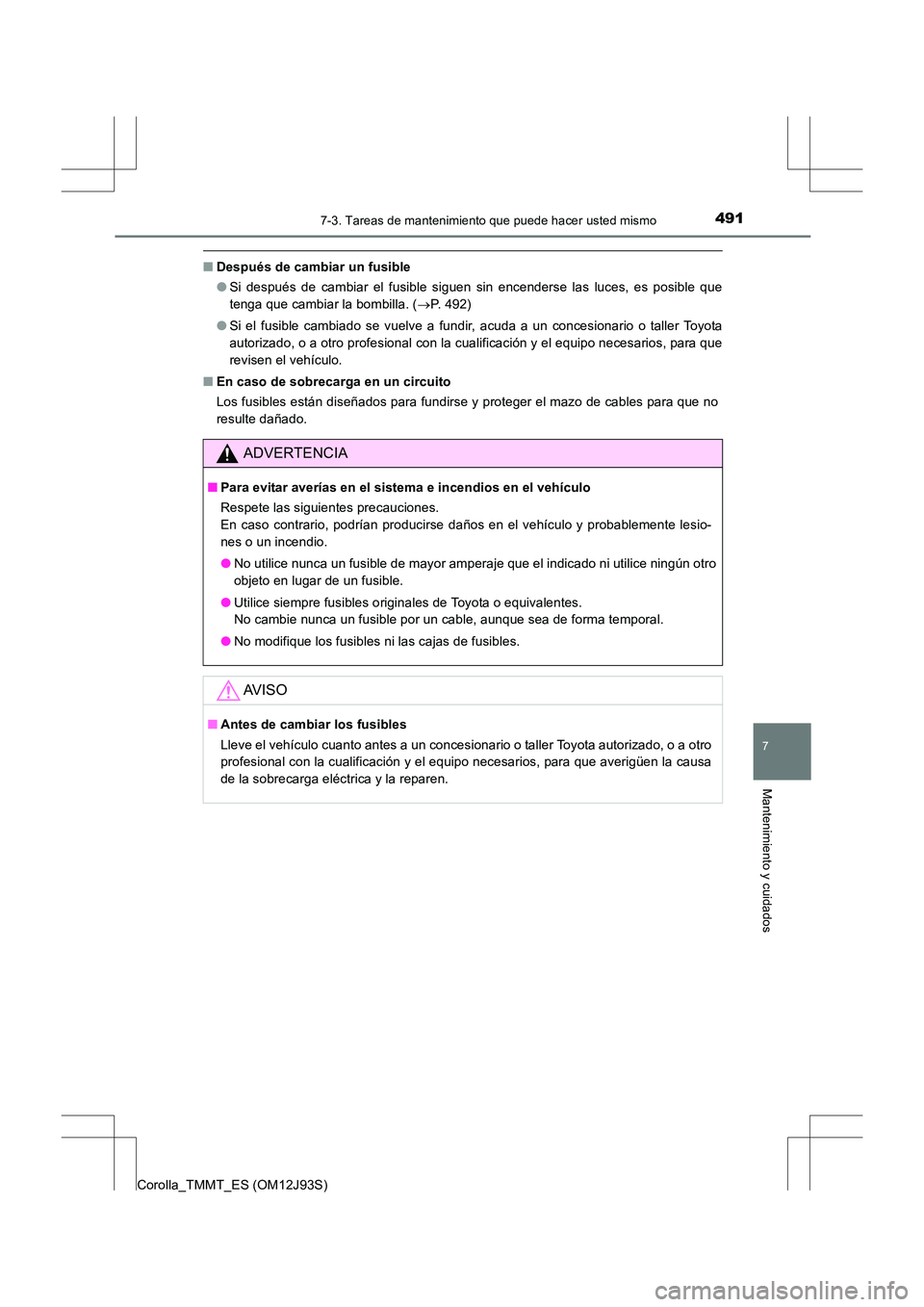

■Después de cambiar un fusible
●Si después de cambiar el fusible siguen sin encenderse las luces, es posible que
tenga que cambiar la bombilla. ( →P. 492)
● Si el fusible cambiado se vuelve a fundir, acuda a un concesionario o taller Toyota
autorizado, o a otro profesional con la cualificación y el equipo necesarios, para que
revisen el vehículo.
■ En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no
resulte dañado.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y probablemente lesio-
nes o un incendio.
●No utilice nunca un fusible de mayor amperaje que el indicado ni utilice ningún otro
objeto en lugar de un fusible.
● Utilice siempre fusibles originales de Toyota o equivalentes.
No cambie nunca un fusible por un cable, aunque sea de forma temporal.
● No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un concesionario o taller Toyota autorizado, o a otro
profesional con la cualificación y el equipo necesarios, para que averigüen la causa
de la sobrecarga eléctrica y la reparen.

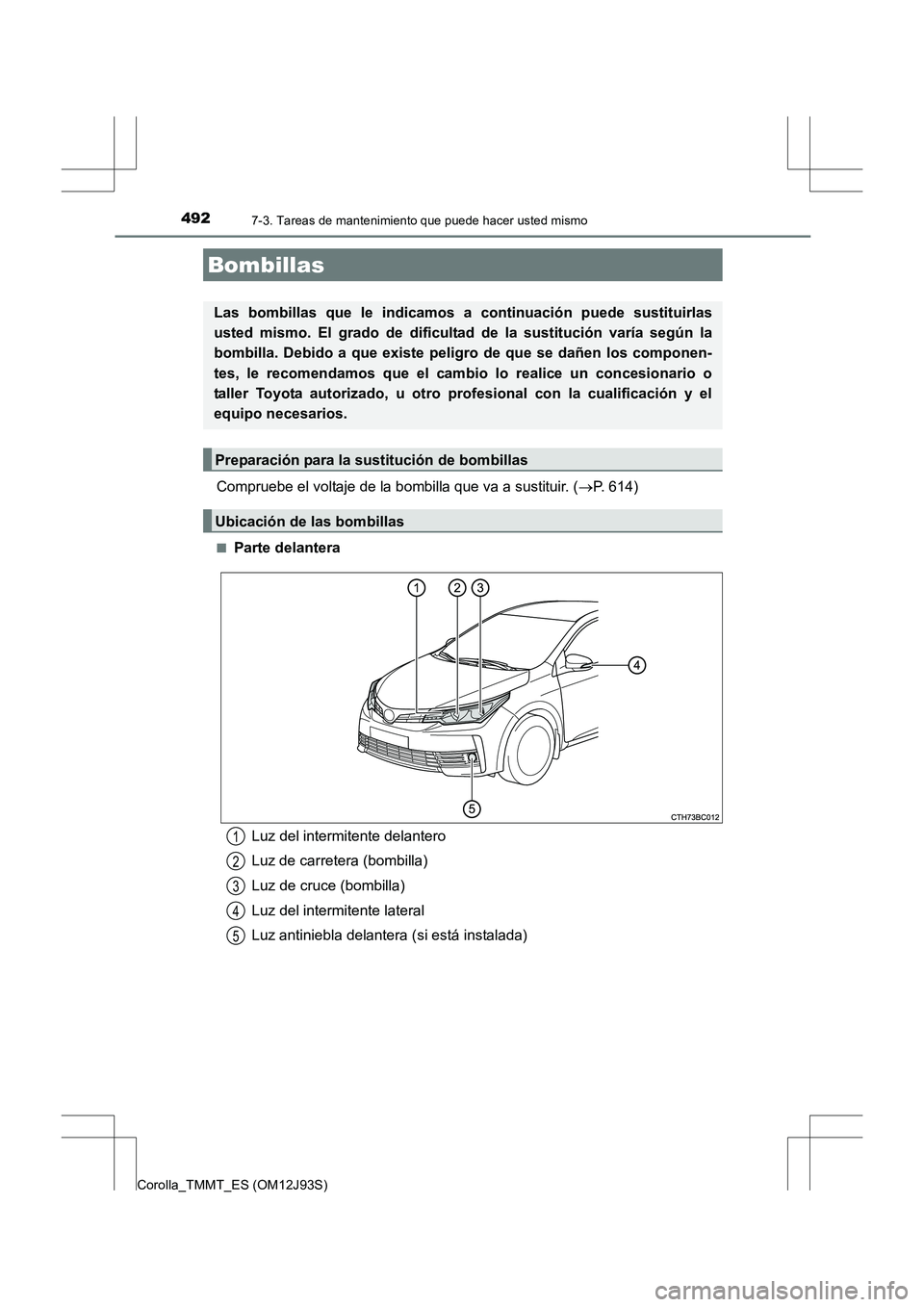

4927-3. Tareas de mantenimiento que puede hacer usted mismo
Corolla_TMMT_ES (OM12J93S)
Compruebe el voltaje de la bombilla que va a sustituir. ( →P. 614)
■Parte delantera
Bombillas
Las bombillas que le indicamos a continuación puede sustituirlas
usted mismo. El grado de dificultad de la sustitución varía según la
bombilla. Debido a que existe peligro de que se dañen los componen-
tes, le recomendamos que el cambio lo realice un concesionario o
taller Toyota autorizado, u otro profesional con la cualificación y el
equipo necesarios.
Preparación para la sustitución de bombillas
Ubicación de las bombillas
Luz del intermitente delantero
Luz de carretera (bombilla)
Luz de cruce (bombilla)
Luz del intermitente lateral
Luz antiniebla delantera (si está instalada)1
2
3
4
5

4937-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
Corolla_TMMT_ES (OM12J93S)■

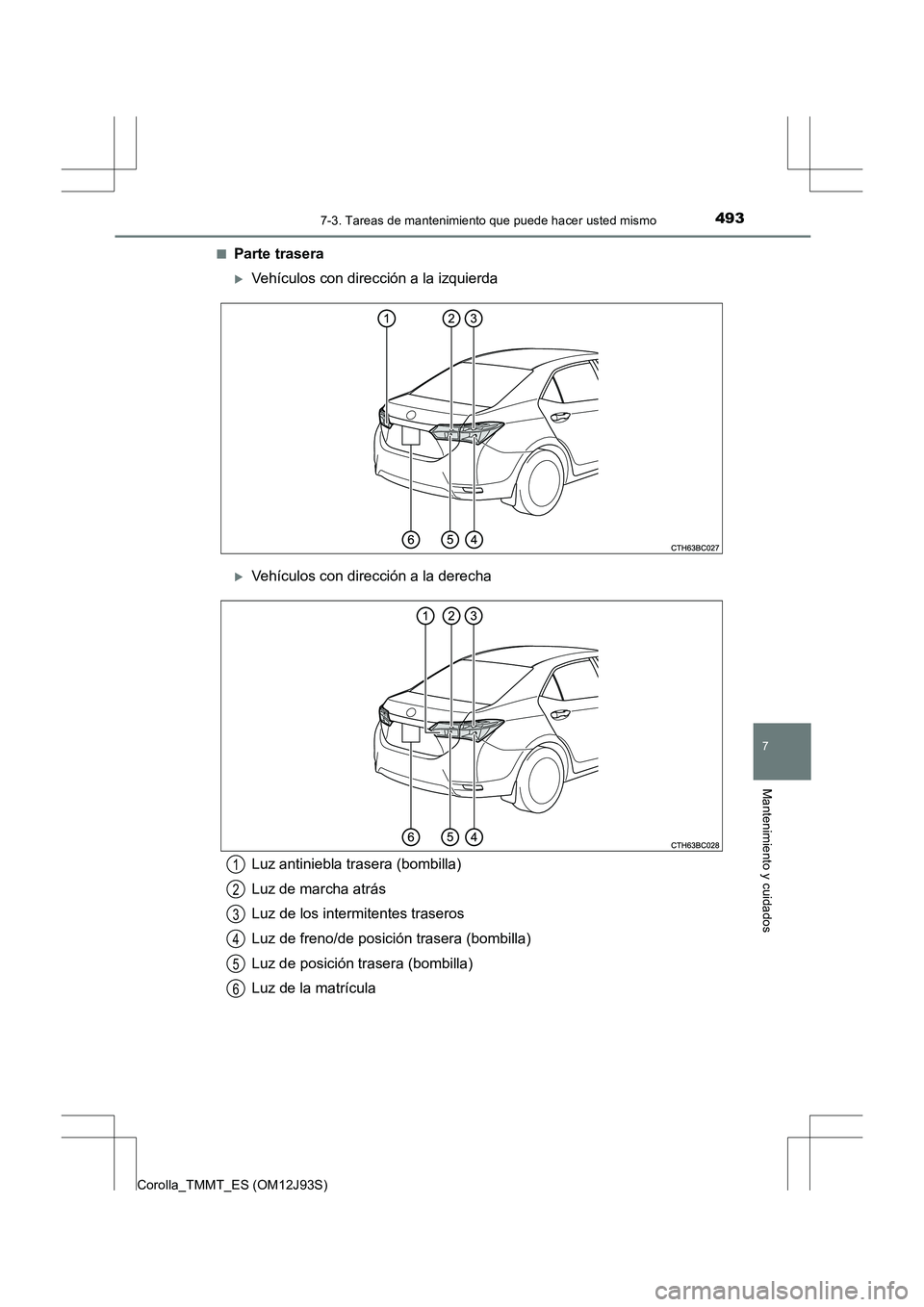

Parte trasera
XVehículos con dirección a la izquierda
XVehículos con dirección a la derecha
Luz antiniebla trasera (bombilla)
Luz de marcha atrás
Luz de los intermitentes traseros
Luz de freno/de posición trasera (bombilla)
Luz de posición trasera (bombilla)
Luz de la matrícula1
2
3
4
5
6

4947-3. Tareas de mantenimiento que puede hacer usted mismo
Corolla_TMMT_ES (OM12J93S)■

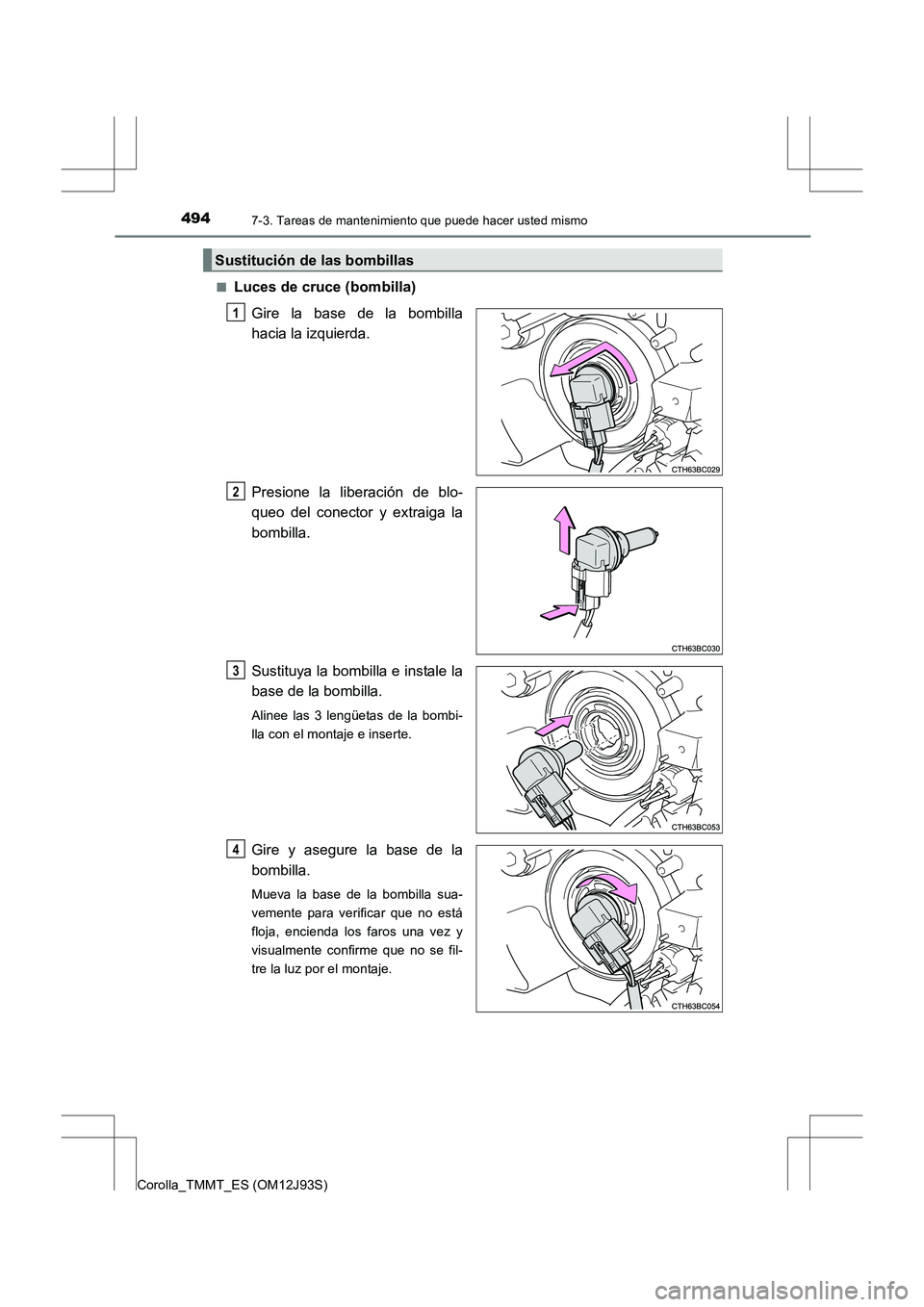

Luces de cruce (bombilla)
Gire la base de la bombilla
hacia la izquierda.
Presione la liberación de blo-
queo del conector y extraiga la
bombilla.
Sustituya la bombilla e instale la
base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con el montaje e inserte.
Gire y asegure la base de la
bombilla.
Mueva la base de la bombilla sua-
vemente para verificar que no está
floja, encienda los faros una vez y
visualmente confirme que no se fil-
tre la luz por el montaje.
Sustitución de las bombillas
1
2
3
4

4957-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
Corolla_TMMT_ES (OM12J93S)■

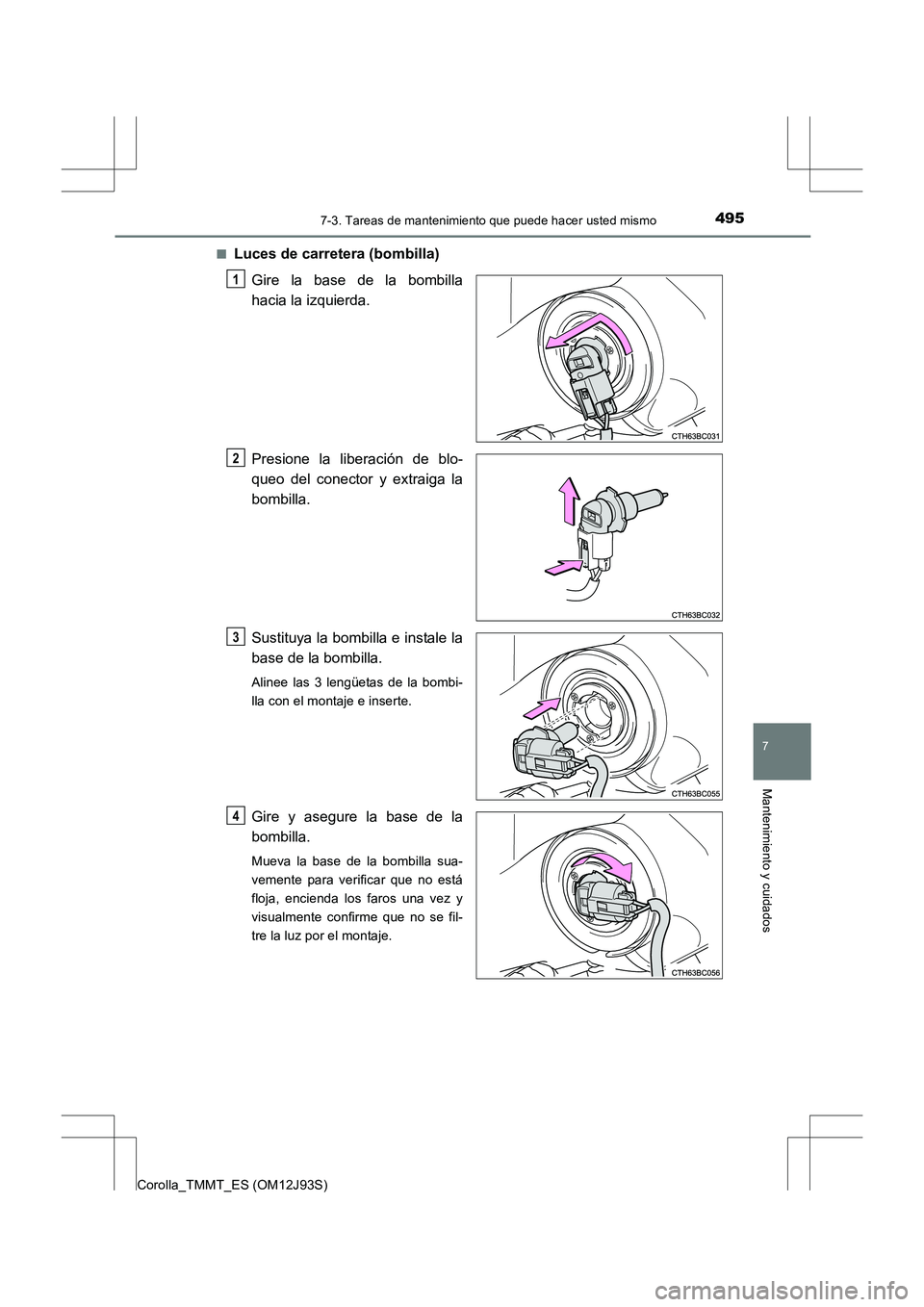

Luces de carretera (bombilla)
Gire la base de la bombilla
hacia la izquierda.
Presione la liberación de blo-
queo del conector y extraiga la
bombilla.
Sustituya la bombilla e instale la
base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con el montaje e inserte.
Gire y asegure la base de la
bombilla.
Mueva la base de la bombilla sua-
vemente para verificar que no está
floja, encienda los faros una vez y
visualmente confirme que no se fil-
tre la luz por el montaje.
1
2
3
4

4967-3. Tareas de mantenimiento que puede hacer usted mismo
Corolla_TMMT_ES (OM12J93S)■

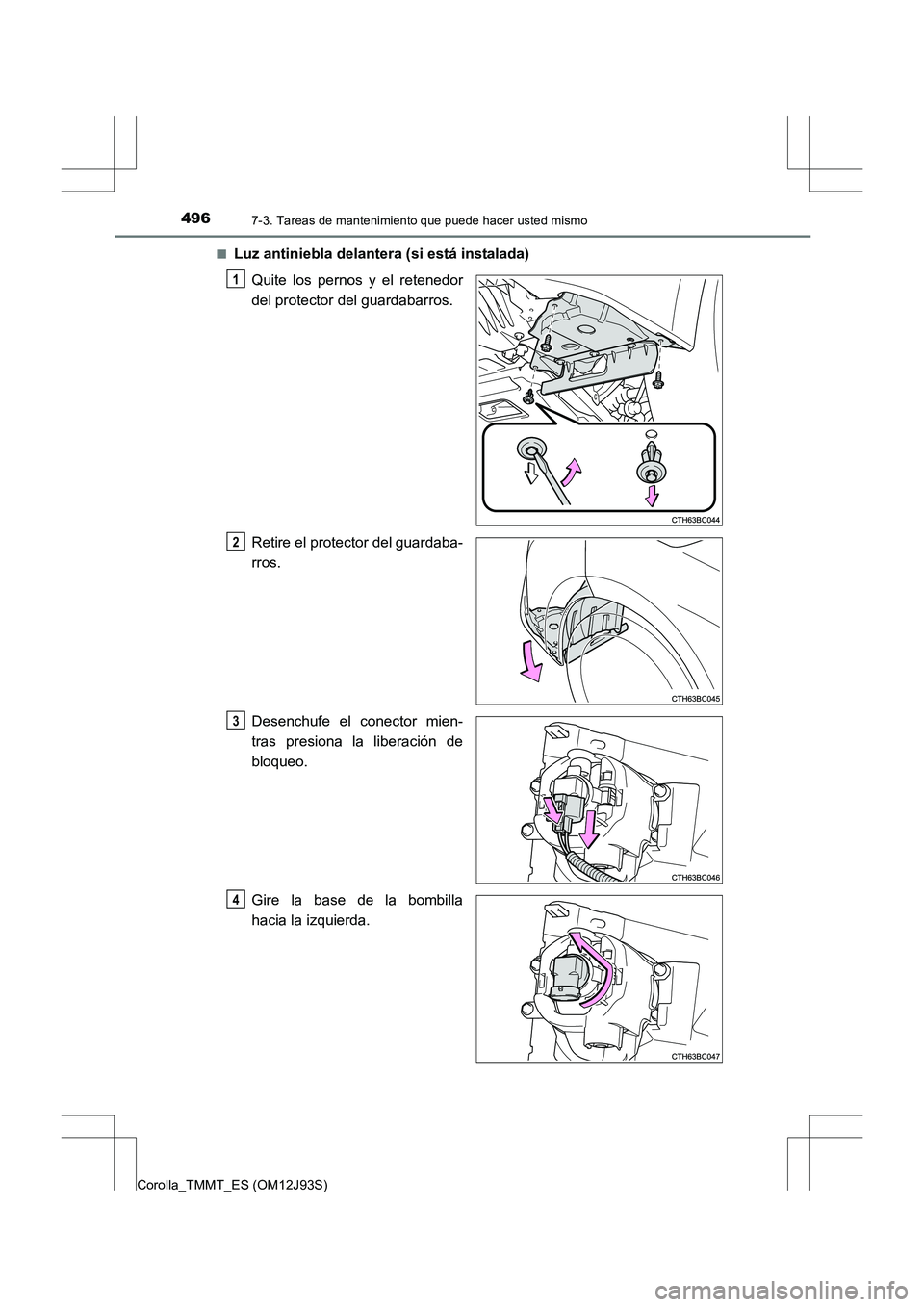

Luz antiniebla delantera (si está instalada)
Quite los pernos y el retenedor
del protector del guardabarros.
Retire el protector del guardaba-
rros.
Desenchufe el conector mien-
tras presiona la liberación de
bloqueo.
Gire la base de la bombilla
hacia la izquierda.
1
2
3
4

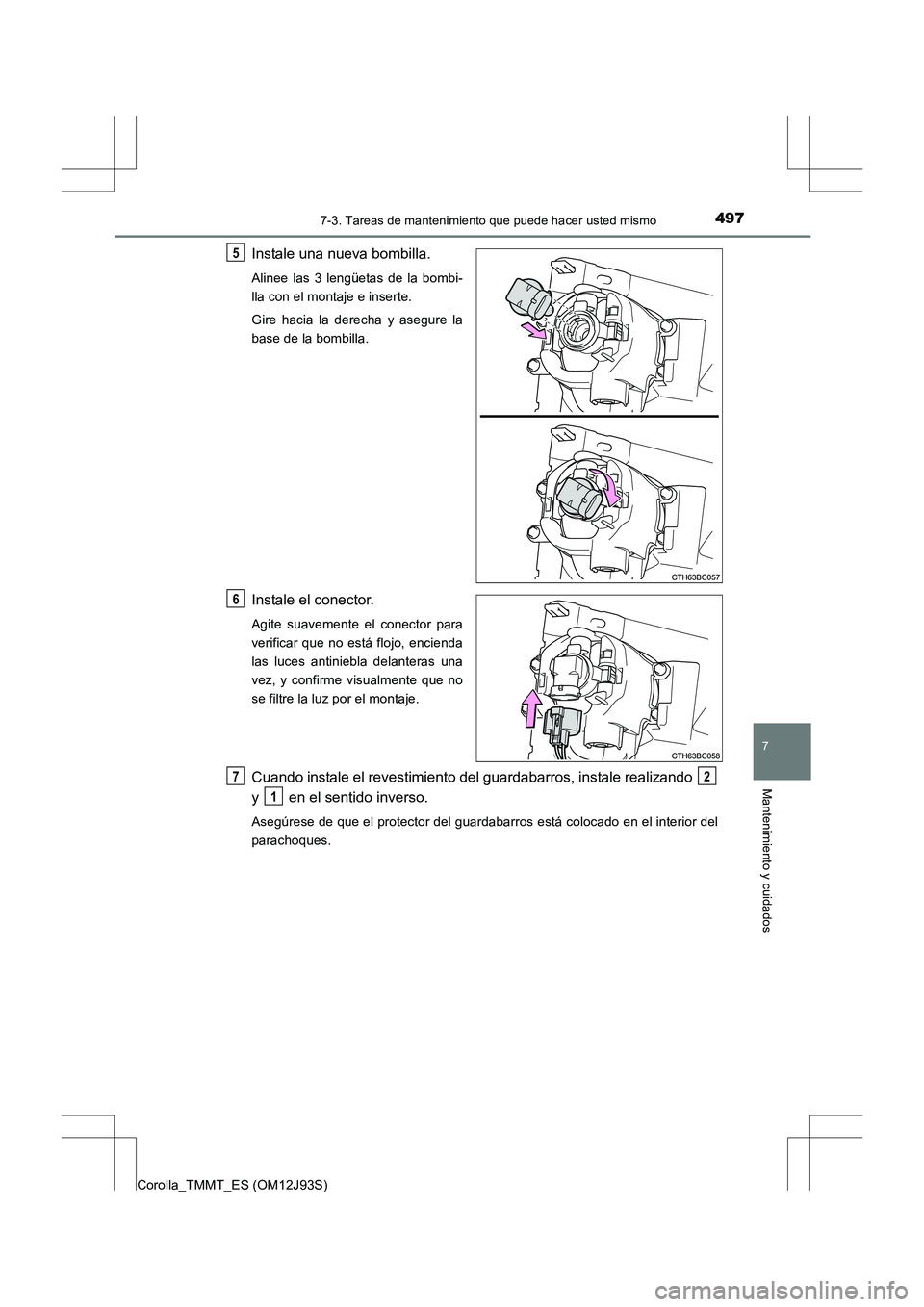

4977-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
Corolla_TMMT_ES (OM12J93S)
Instale una nueva bombilla.
Alinee las 3 lengüetas de la bombi-
lla con el montaje e inserte.
Gire hacia la derecha y asegure la
base de la bombilla.
Instale el conector.
Agite suavemente el conector para
verificar que no está flojo, encienda
las luces antiniebla delanteras una
vez, y confirme visualmente que no
se filtre la luz por el montaje.
Cuando instale el revestimiento del guardabarros, instale realizando
y en el sentido inverso.
Asegúrese de que el protector del guardabarros está colocado en el interior del
parachoques.
5
6
72
1

4987-3. Tareas de mantenimiento que puede hacer usted mismo
Corolla_TMMT_ES (OM12J93S)■

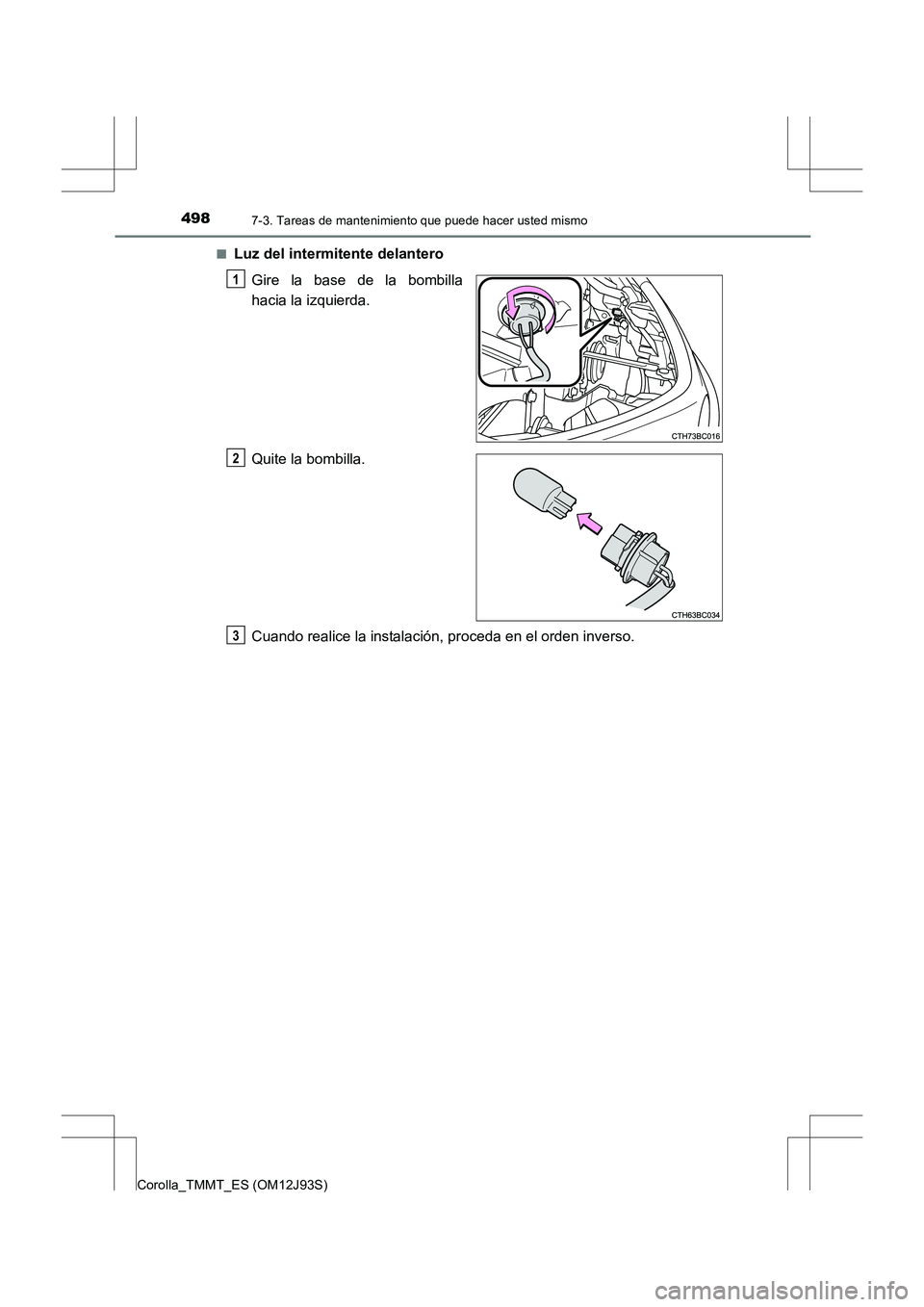

Luz del intermitente delantero
Gire la base de la bombilla
hacia la izquierda.
Quite la bombilla.
Cuando realice la instalación, proceda en el orden inverso.
1
2
3

4997-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
Corolla_TMMT_ES (OM12J93S)■

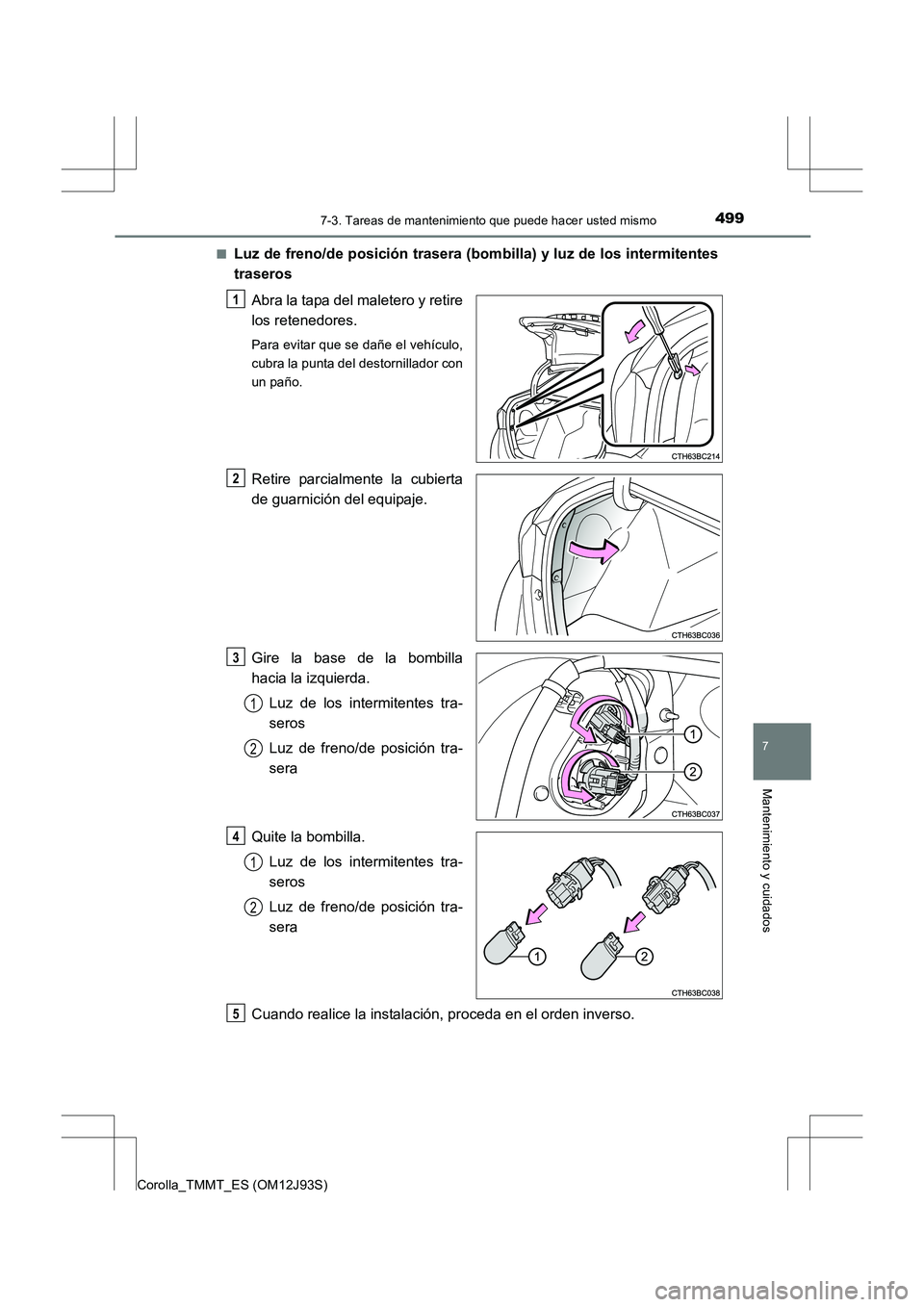

Luz de freno/de posición trasera (bom
billa) y luz de los intermitentes
traseros
Abra la tapa del maletero y retire
los retenedores.
Para evitar que se dañe el vehículo,
cubra la punta del destornillador con
un paño.
Retire parcialmente la cubierta
de guarnición del equipaje.
Gire la base de la bombilla
hacia la izquierda.Luz de los intermitentes tra-
seros
Luz de freno/de posición tra-
sera
Quite la bombilla. Luz de los intermitentes tra-
seros
Luz de freno/de posición tra-
sera
Cuando realice la instalación, proceda en el orden inverso.
1
2
3
1
2
4
1
2
5

5007-3. Tareas de mantenimiento que puede hacer usted mismo
Corolla_TMMT_ES (OM12J93S)■

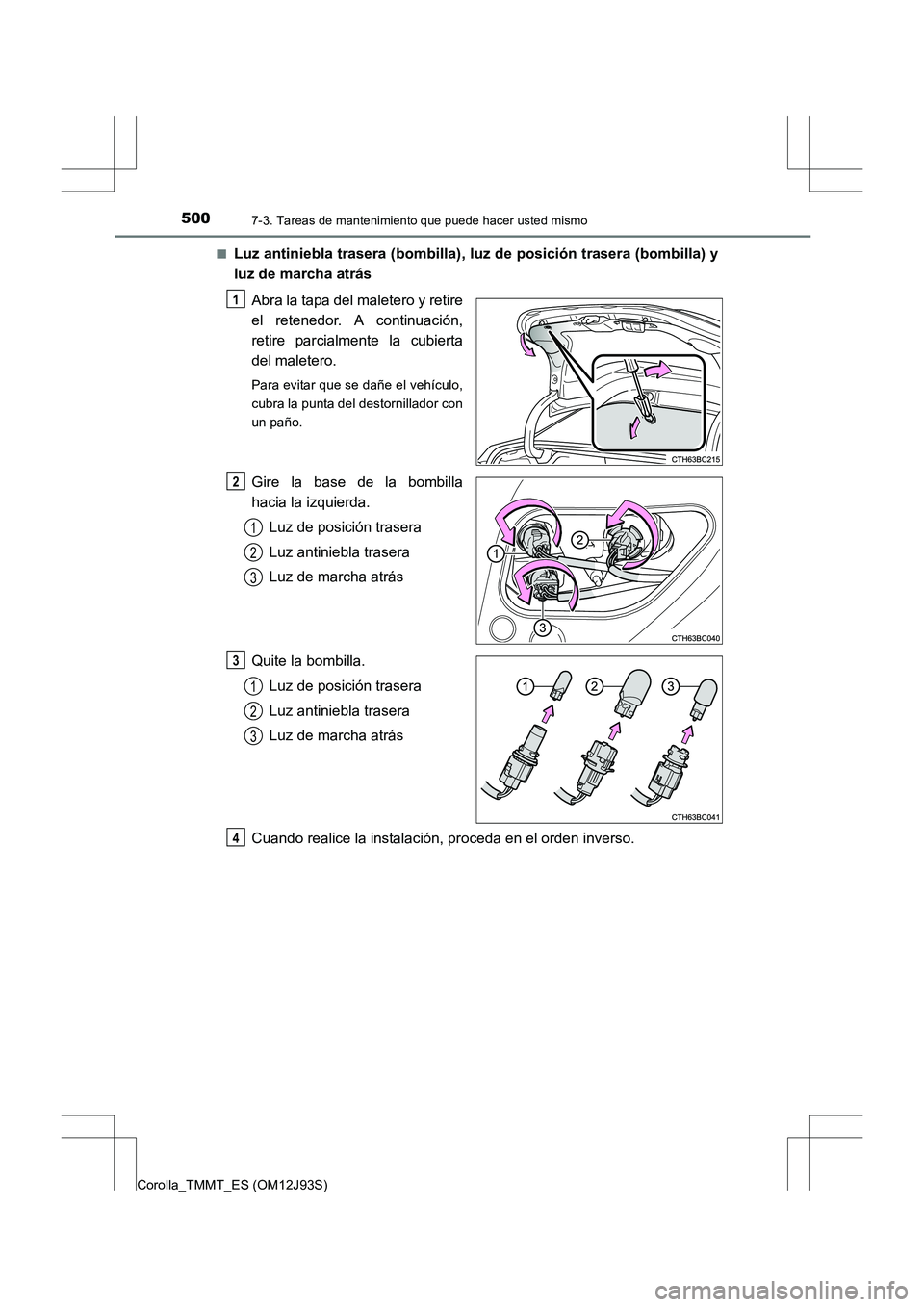

Luz antiniebla trasera (bombilla), lu
z de posición trasera (bombilla) y
luz de marcha atrás
Abra la tapa del maletero y retire
el retenedor. A continuación,
retire parcialmente la cubierta
del maletero.
Para evitar que se dañe el vehículo,
cubra la punta del destornillador con
un paño.
Gire la base de la bombilla
hacia la izquierda.Luz de posición trasera
Luz antiniebla trasera
Luz de marcha atrás
Quite la bombilla. Luz de posición trasera
Luz antiniebla trasera
Luz de marcha atrás
Cuando realice la instalación, proceda en el orden inverso.
1
2
1
2
3
3
1
2
3
4
