Údržba a péče
Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
Zatáhněte nahoru pomocnou
páčku západky a zvedněte ka-
potu.
Otevřenou kapotu podepřete
vložením podpěrné tyče do ot-
voru.
Kapota
Uvolněte zámek zevnitř vozidla, abyste otevřeli kapotu.
1
2
3

4427-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda je kapota úplně zavřená a zamknuta.
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■Po nasazení podpěrné tyče do otvoru
Ujistěte se, že tyč podpírá kapotu bezpečně tak, aby nespadla na vaši hlavu
nebo tělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její pří-
chytky. Zavírání kapoty s podpěrnou tyčí, která není upevněna v příchytce,
by mohlo způsobit prohnutí kapoty.

4437-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)
7
Údržba a péče
◆Vpředu
◆Vzadu
Umístění podlahového zvedáku
Když používáte podlahový zvedák, dodržujte pokyny uvedené
vpříručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pomocí podlahového zvedáku, umís-
těte zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způsobit zranění.

4447-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)
Motor 1NR-FE
Motorový prostor
Nádržka kapaliny ostřikovačů
(S. 457)
Nádržka chladicí kapaliny mo-
toru (S. 452)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 449)
Měrka hladiny motorového
oleje (S. 447)Akumulátor (S. 454)
Pojistková skříňka (S. 483)
Elektrický ventilátor chlazení
Kondenzátor (S. 453)
Chladič(S. 453)1
2
3
4
5
6
7
8
9

4457-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)
7
Údržba a péče
Motor 1ZR-FAE
Nádržka kapaliny ostřikovačů
(S. 457)
Nádržka chladicí kapaliny mo-
toru (S. 452)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 449)
Měrka hladiny motorového
oleje (S. 447)Akumulátor (S. 454)
Pojistková skříňka (S. 483)
Elektrický ventilátor chlazení
Kondenzátor (S. 453)
Chladič(S. 453)1
2
3
4
5
6
7
8
9

4467-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)
Motor 1ND-TV
Nádržka kapaliny ostřikovačů
(S. 457)
Nádržka chladicí kapaliny mo-
toru (S. 452)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 449)
Měrka hladiny motorového
oleje (S. 447)Palivový filtr (S. 458)
Akumulátor (S. 454)
Pojistková skříňka (S. 483)
Chladič(S. 453)
Elektrický ventilátor chlazení
Kondenzátor (S. 453)
Mezichladič(S. 453)1
2
3
4
5
6
7
8
9
10
11

4477-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)
7
Údržba a péče
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a jeho
vypnutí vyčkejte více než 5 minut, až olej steče zpět na dno mo-
toru.
Vytáhněte měrku ven, přičemž držte hadr pod jejím koncem.
Utřete měrku do sucha.
Plochá měrka: Zasuňte měrku znovu na doraz.
Motorový olej
1
2
Motor 1NR-FEMotor 1ZR-FAE
Motor 1ND-TV
3
4

4487-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)
Tvarovaná měrka: Zasuňte
tvarovanou měrku na doraz
natočenou oblastmi s prolisy
( na obrázku) směrem
k motoru.
Vytáhněte měrku a zkontrolujte hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.4
1
5
1
2
3
Plochá měrkaTvarovaná měrka
6

4497-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)
7
Údržba a péče
■Doplnění motorového oleje
Pokud je hladina oleje pod nebo
jen mírně nad značkou nízké
hladiny, doplňte motorový olej
stejného typu, který je již v mo-
toru použit.
Zkontrolujte typ oleje a připravte potřebné pomůcky ještě před dopl-
ňováním oleje.
Vyjměte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu měr-
kou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
Volba motorového
olejeS. 598
Množství oleje
(Nízká  Plná)
Motor 1ND-TV (kromě Turecka)
1,3 litru
Ostatní
1,5 litru
PomůckyČistý trychtýř
1
2
3

4507-3. Údržba svépomocí
Corolla_TMMT_EE (OM12J90CZ)

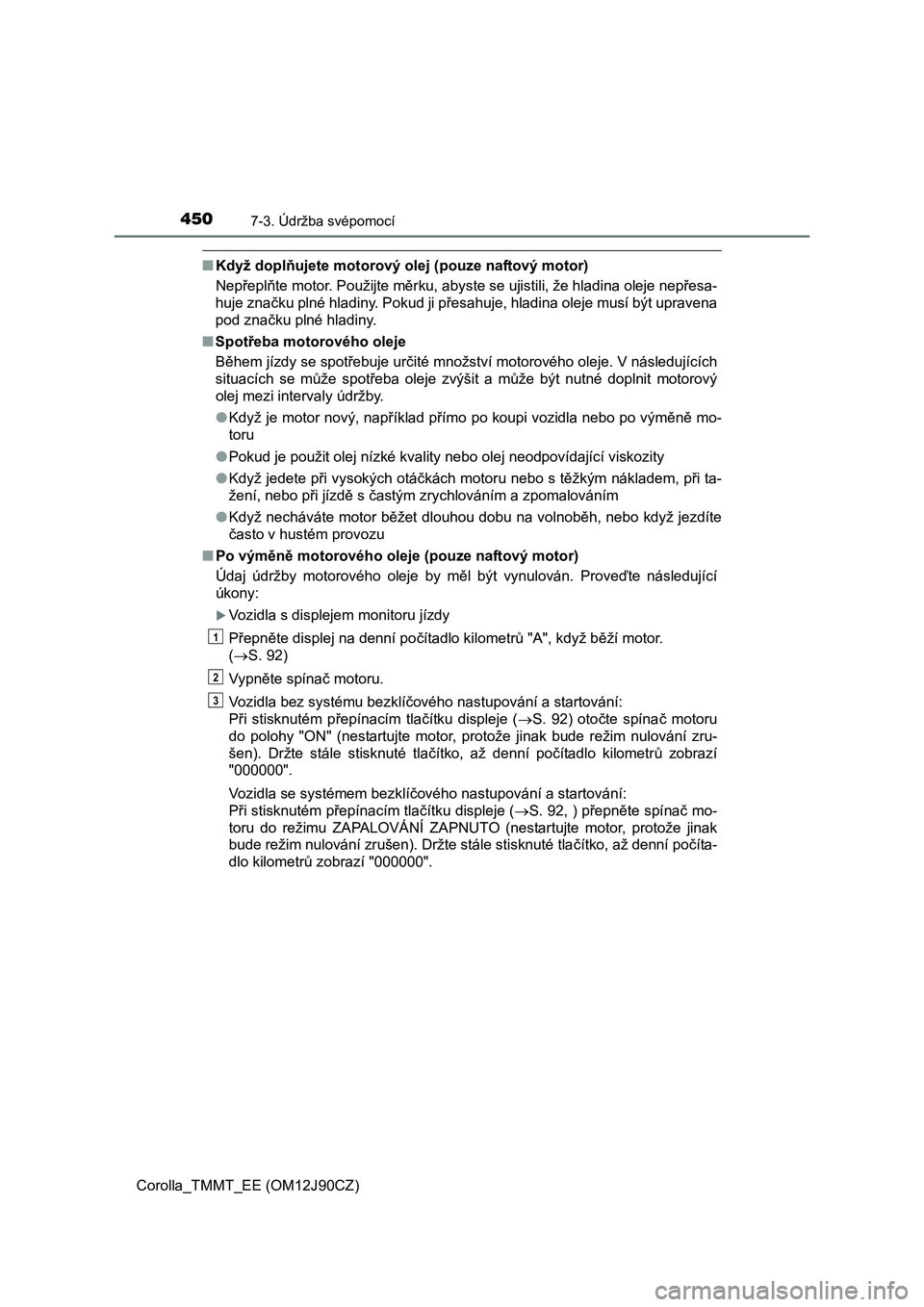

■Když doplňujete motorový olej (pouze naftový motor)
Nepřeplňte motor. Použijte měrku, abyste se ujistili, že hladina oleje nepřesa-
huje značku plné hladiny. Pokud ji přesahuje, hladina oleje musí být upravena
pod značku plné hladiny.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový
olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
●Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, při ta-
žení, nebo při jízdě s častým zrychlováním a zpomalováním
●Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
■Po výměně motorového oleje (pouze naftový motor)
Údaj údržby motorového oleje by měl být vynulován. Proveďte následující
úkony:
Vozidla s displejem monitoru jízdy
Přepněte displej na denní počítadlo kilometrů "A", když běží motor.
(S. 92)
Vypněte spínač motoru.
Vozidla bez systému bezklíčového nastupování a startování:
Při stisknutém přepínacím tlačítku displeje (S. 92) otočte spínač motoru
do polohy "ON" (nestartujte motor, protože jinak bude režim nulování zru-
šen). Držte stále stisknuté tlačítko, až denní počítadlo kilometrů zobrazí
"000000".
Vozidla se systémem bezklíčového nastupování a startování:
Při stisknutém přepínacím tlačítku displeje (S. 92, ) přepněte spínač mo-
toru do režimu ZAPALOVÁNÍ ZAPNUTO (nestartujte motor, protože jinak
bude režim nulování zrušen). Držte stále stisknuté tlačítko, až denní počíta-
dlo kilometrů zobrazí "000000".
1
2
3
