TOYOTA COROLLA 2016 Omistajan Käsikirja (in Finnish)

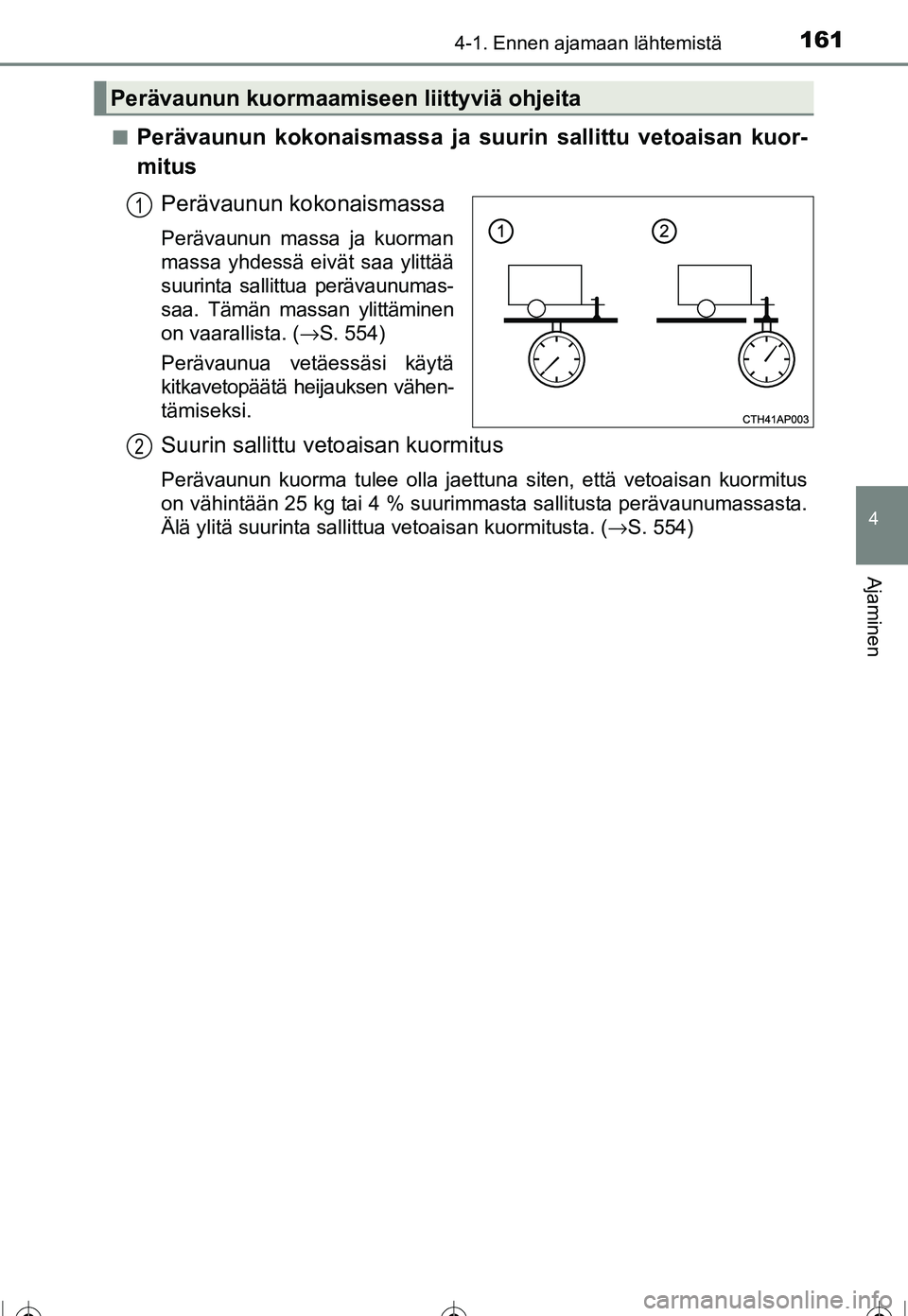

1614-1. Ennen ajamaan lähtemistä
OM12J90FI
4
Ajaminen
■Perävaunun kokonaismassa ja suurin sallittu vetoaisan kuor-
mitus
Perävaunun kokonaismassa
Perävaunun massa ja kuorman
massa yhdessä eivät saa ylittää
suurinta sallittua perävaunumas-
saa. Tämän massan ylittäminen
on vaarallista. ( →S. 554)
Perävaunua vetäessäsi käytä
kitkavetopäätä heijauksen vähen-
tämiseksi.
Suurin sallittu vetoaisan kuormitus
Perävaunun kuorma tulee olla jaettuna siten, että vetoaisan kuormi\
tus
on vähintään 25 kg tai 4 % suurimmasta sallitusta perävaunumassasta.
Älä ylitä suurinta sallittua vetoaisan kuormitusta. ( →S. 554)
Perävaunun kuormaamiseen liittyviä ohjeita
1
2
OM12J90FI.book Page 161 Wednesday, September 7, 2016 3:16 AM

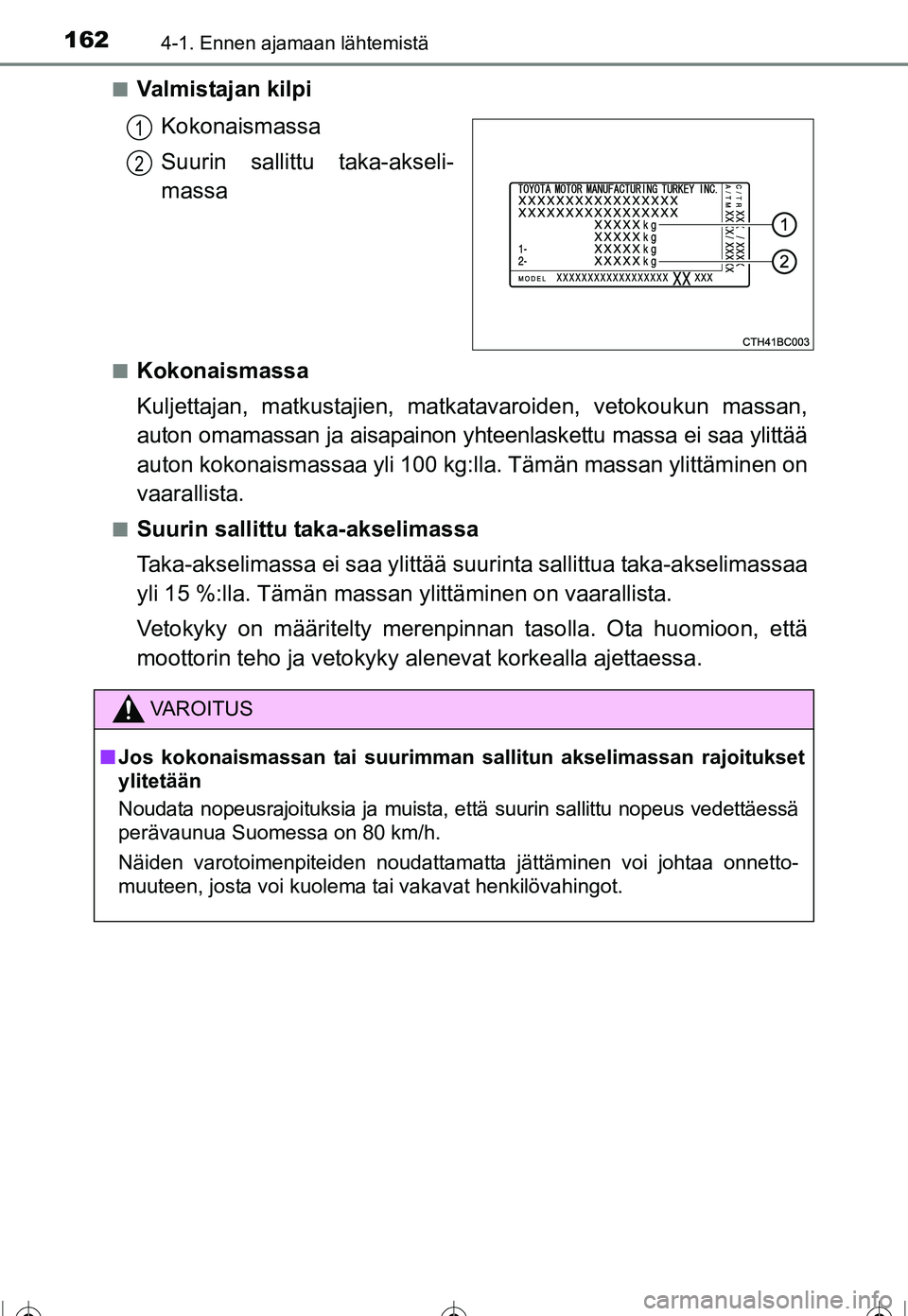

1624-1. Ennen ajamaan lähtemistä
OM12J90FI■
Valmistajan kilpi
Kokonaismassa
Suurin sallittu taka-akseli-
massa
■Kokonaismassa
Kuljettajan, matkustajien, matkat avaroiden, vetokoukun massan,
auton omamassan ja aisapainon yhteenlaskettu massa ei saa ylittää
auton kokonaismassaa yli 100 kg:lla. Tämän massan ylittäminen on
vaarallista.
■Suurin sallittu taka-akselimassa
Taka-akselimassa ei saa ylittää suurinta sallittua ta ka-akselimassaa
yli 15 %:lla. Tämän massan ylittäminen on vaarallista.
Vetokyky on määritelty merenpinnan tasolla. Ota huomioon, että
moottorin teho ja vetokyky al enevat korkealla ajettaessa.
1
2
VAROITUS
■Jos kokonaismassan tai suurimma n sallitun akselimassan rajoitukset
ylitetään
Noudata nopeusrajoituksia ja muista, että suurin sallittu nopeus vedettäessä
perävaunua Suomessa on 80 km/h.
Näiden varotoimenpiteiden noudattamatta jättäminen voi johtaa onnetto-
muuteen, josta voi kuolema tai vakavat henkilövahingot.
OM12J90FI.book Page 162 Wednesday, September 7, 2016 3:16 AM

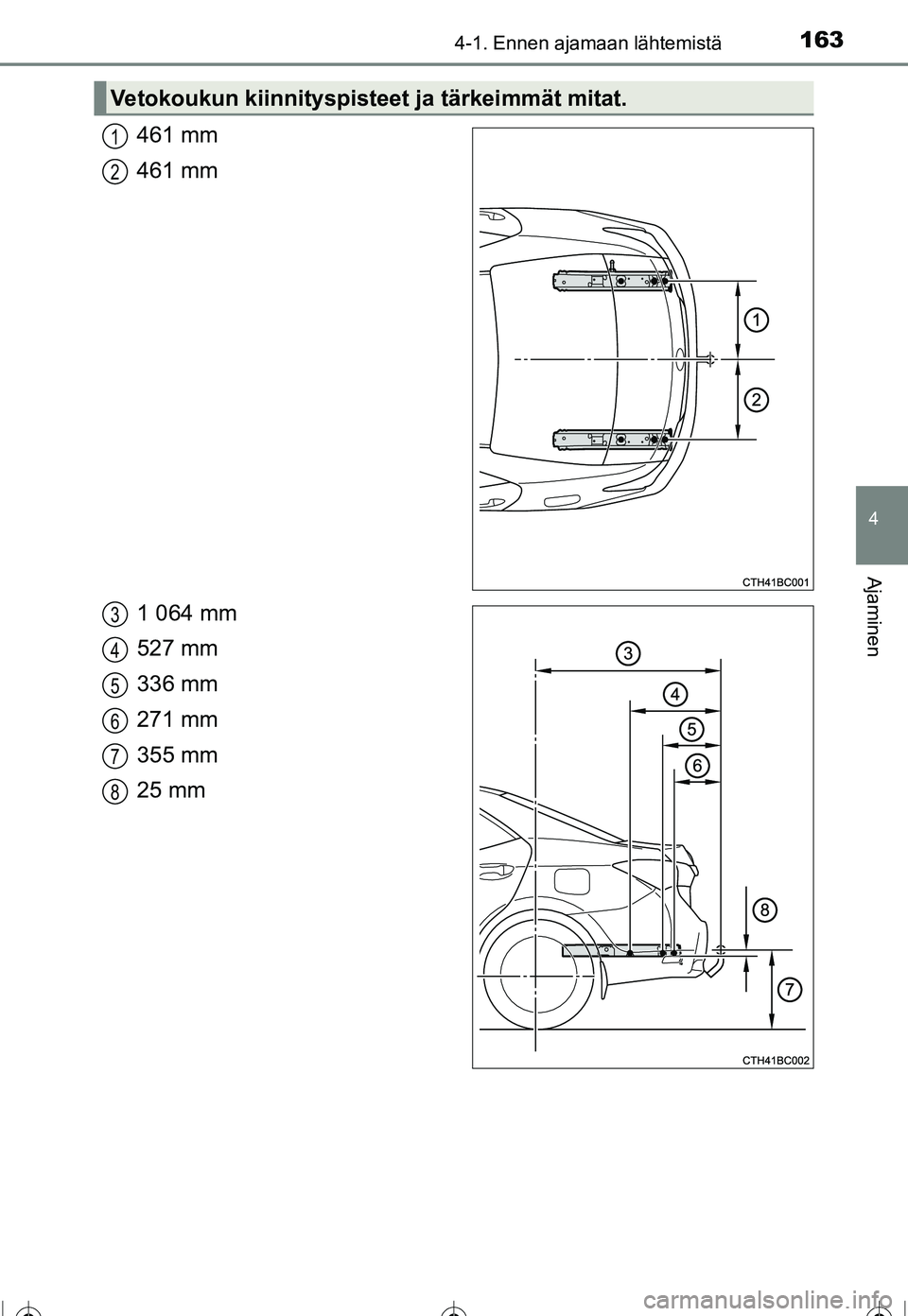

1634-1. Ennen ajamaan lähtemistä
OM12J90FI
4
Ajaminen
461 mm
461 mm
1 064 mm
527 mm
336 mm
271 mm
355 mm
25 mm
Vetokoukun kiinnityspisteet ja tärkeimmät mitat.
1
2
3
4
5
6
7
8
OM12J90FI.book Page 163 Wednesday, September 7, 2016 3:16 AM

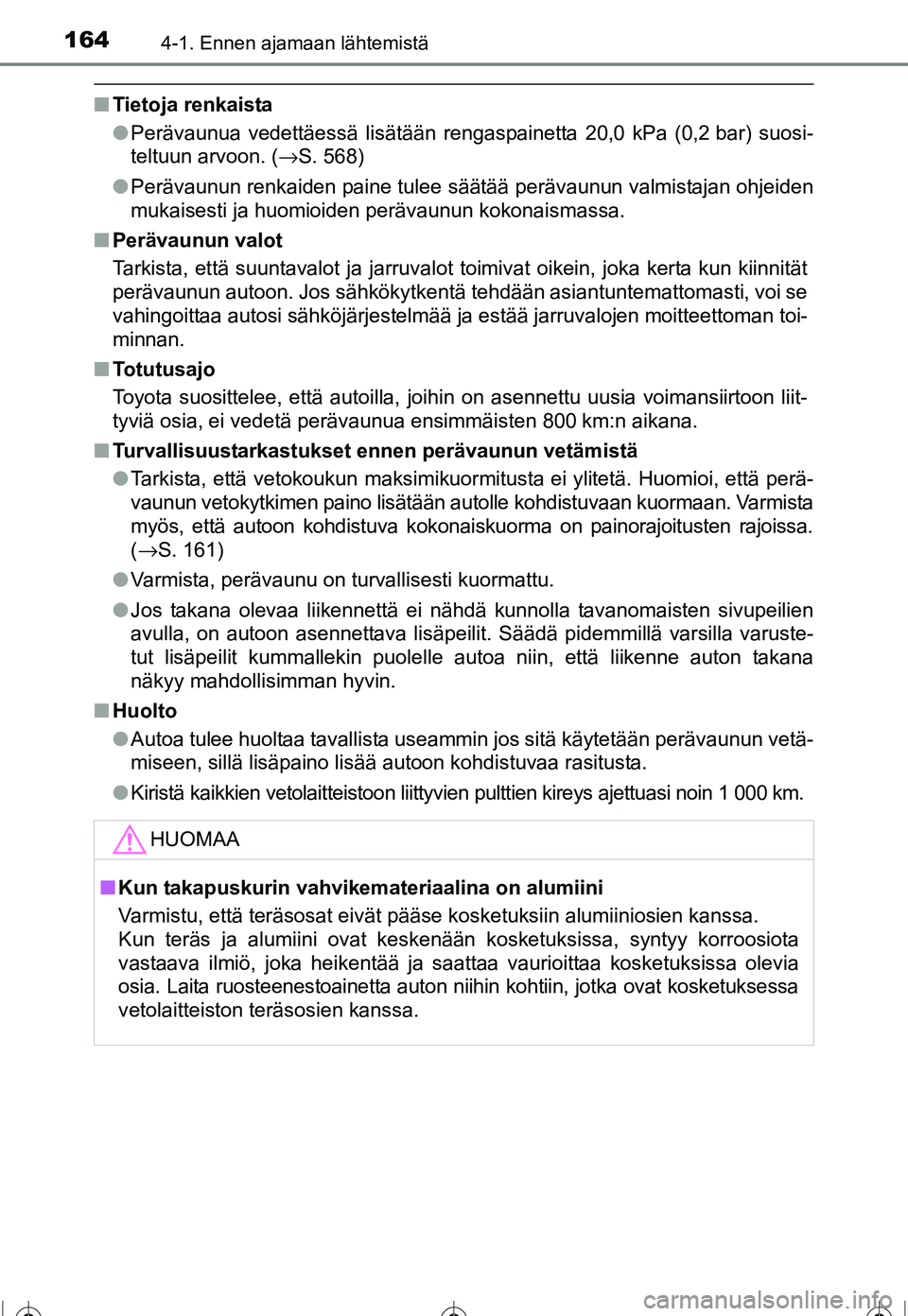

1644-1. Ennen ajamaan lähtemistä
OM12J90FI
■Tietoja renkaista
●Perävaunua vedettäessä lisätään rengaspainetta 20,0 kPa (0,2 bar) suosi-
teltuun arvoon. ( →S. 568)
● Perävaunun renkaiden paine tulee säätää perävaunun valmistajan ohjeiden
mukaisesti ja huomioiden perävaunun kokonaismassa.
■ Perävaunun valot
Tarkista, että suuntavalot ja jarruvalot toimivat oikein, joka kerta kun kiinnität
perävaunun autoon. Jos sähkökytkentä tehdään asiantuntemattomasti, voi se
vahingoittaa autosi sähköjärjestelmää ja estää jarruvalojen moitteettoman toi-
minnan.
■ Totutusajo
Toyota suosittelee, että autoilla, joihin on asennettu uusia voimansiirtoon liit-
tyviä osia, ei vedetä perävaunua ensimmäisten 800 km:n aikana.
■ Turvallisuustarkastukset ennen perävaunun vetämistä
●Tarkista, että vetokoukun maksimikuormitusta ei ylitetä. Huomioi, että perä-
vaunun vetokytkimen paino lisätään autolle kohdistuvaan kuormaan. Varmista
myös, että autoon kohdistuva kokonaiskuorma on painorajoitusten rajoissa.
(→S. 161)
● Varmista, perävaunu on turvallisesti kuormattu.
● Jos takana olevaa liikennettä ei nähdä kunnolla tavanomaisten sivupeilien
avulla, on autoon asennettava lisäpeilit. Säädä pidemmillä varsilla varuste-
tut lisäpeilit kummallekin puolelle autoa niin, että liikenne auton takana
näkyy mahdollisimman hyvin.
■ Huolto
●Autoa tulee huoltaa tavallista useammin jos sitä käytetään perävaunun vetä-
miseen, sillä lisäpaino lisää autoon kohdistuvaa rasitusta.
● Kiristä kaikkien vetolaitteistoon liittyvien pulttien kireys ajettuasi noin 1 000 km.
HUOMAA
■Kun takapuskurin vahvikemateriaalina on alumiini
Varmistu, että teräsosat eivät pääse kosketuksiin alumiiniosien kanssa.
Kun teräs ja alumiini ovat keskenään kosketuksissa, syntyy korroosiota
vastaava ilmiö, joka heikentää ja saattaa vaurioittaa kosketuksissa olevia
osia. Laita ruosteenestoainetta auton niihin kohtiin, jotka ovat kosketuksessa
vetolaitteiston teräsosien kanssa.
OM12J90FI.book Page 164 Wednesday, September 7, 2016 3:16 AM

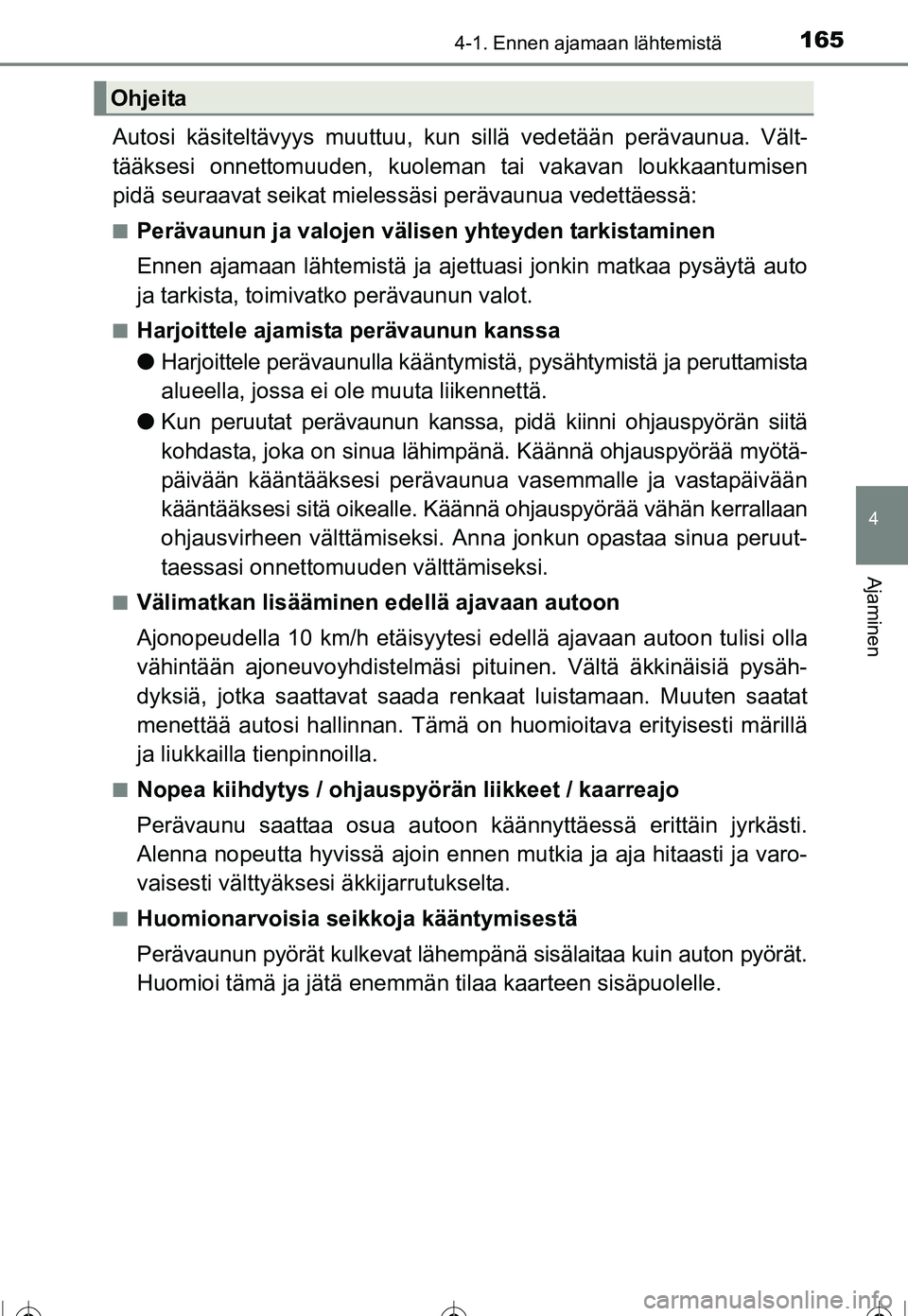

1654-1. Ennen ajamaan lähtemistä
OM12J90FI
4
Ajaminen
Autosi käsiteltävyys muuttuu, kun sillä vedetään perävaunua. Vält-
tääksesi onnettomuuden , kuoleman tai vakavan loukkaantumisen
pidä seuraavat seikat mieles säsi perävaunua vedettäessä:
■Perävaunun ja valojen välisen yhteyden tarkistaminen
Ennen ajamaan lähtemistä ja aje ttuasi jonkin matkaa pysäytä auto
ja tarkista, toimivat ko perävaunun valot.
■Harjoittele ajamista perävaunun kanssa
●Harjoittele perävaunulla kääntymist ä, pysähtymistä ja peruttamista
alueella, jossa ei ole muuta liikennettä.
● Kun peruutat perävaunun kanssa, pidä kiinni ohjauspyörän siitä
kohdasta, joka on sinua lähimpänä. Käännä ohjauspyörää myötä-
päivään kääntääksesi perävaunua vasemmalle ja vastapäivään
kääntääksesi sitä oikealle. Käännä ohjauspyörää vähän kerrallaan
ohjausvirheen välttämiseksi. An na jonkun opastaa sinua peruut-
taessasi onnettomuuden välttämiseksi.
■Välimatkan lisääminen edellä ajavaan autoon
Ajonopeudella 10 km/h etäisyytesi edellä ajavaan autoon tulisi olla
vähintään ajoneuvoyhdistelmäsi pituinen. Vältä äkkinäisiä pysäh-
dyksiä, jotka saattavat saada r enkaat luistamaan. Muuten saatat
menettää autosi hallinnan. Tämä on huomioitava erityisesti märillä
ja liukkailla tienpinnoilla.
■Nopea kiihdytys / ohjauspyörän liikkeet / kaarreajo
Perävaunu saattaa osua autoon kä ännyttäessä erittäin jyrkästi.
Alenna nopeutta hyvissä ajoin ennen mutkia ja aja hitaasti ja varo-
vaisesti välttyäksesi äkkijarrutukselta.
■Huomionarvoisia seikkoja kääntymisestä
Perävaunun pyörät kulkevat lähempänä sisälaitaa kuin auton pyörät.
Huomioi tämä ja jätä enemmän tilaa kaarteen sisäpuolelle.
Ohjeita
OM12J90FI.book Page 165 Wednesday, September 7, 2016 3:16 AM

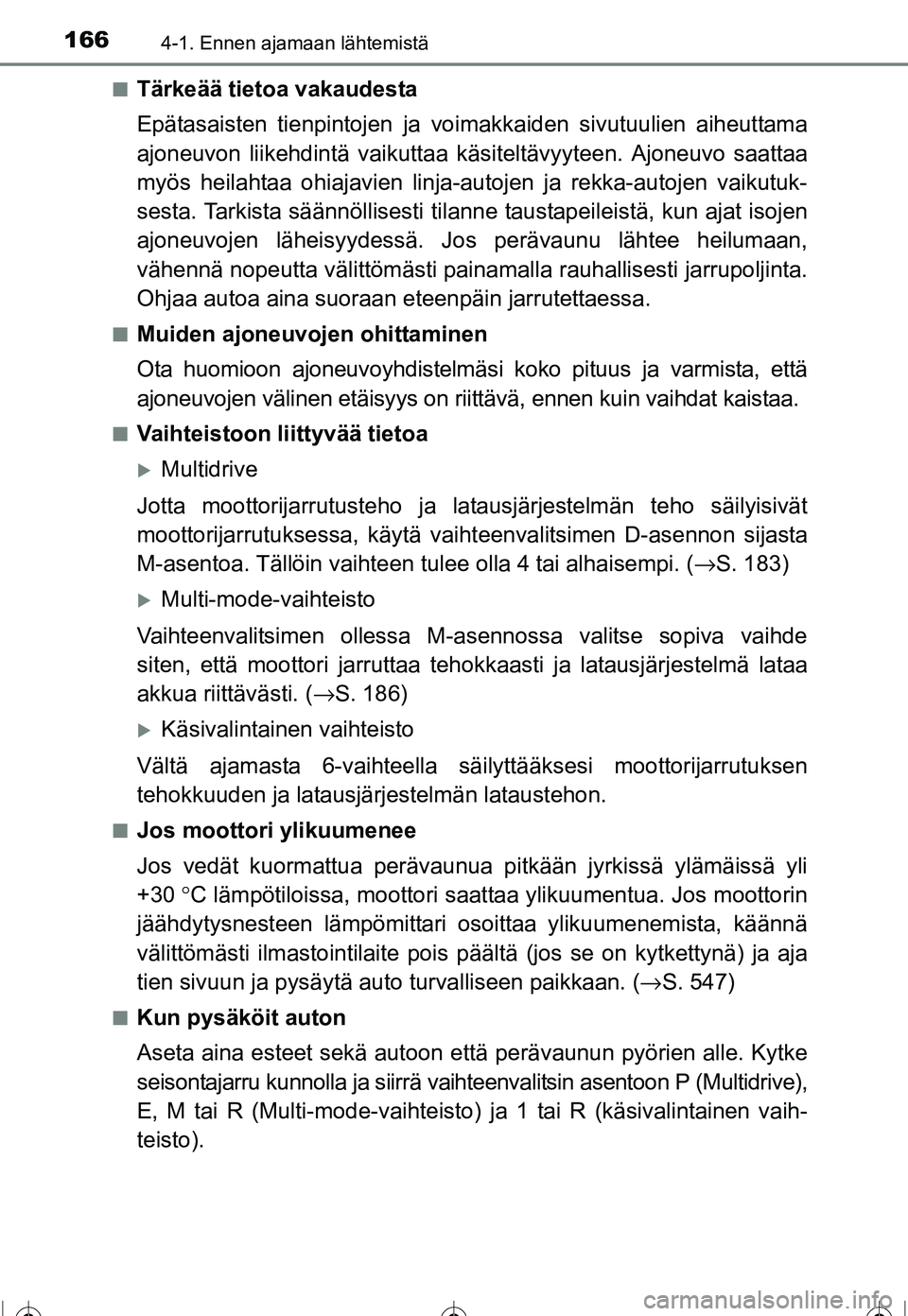

1664-1. Ennen ajamaan lähtemistä
OM12J90FI■
Tärkeää tietoa vakaudesta
Epätasaisten tienpintojen ja vo
imakkaiden sivutuulien aiheuttama
ajoneuvon liikehdintä vaikuttaa käsiteltävyyt een. Ajoneuvo saattaa
myös heilahtaa ohiajavien linja-autojen ja rekka-autojen vaikutuk-
sesta. Tarkista säännöllisesti til anne taustapeileistä, kun ajat isojen
ajoneuvojen läheisyydessä. Jo s perävaunu lähtee heilumaan,
vähennä nopeutta välittömästi painamalla rauhallisesti jarrupoljinta.
Ohjaa autoa aina suoraan eteenpäin jarrutettaessa.
■Muiden ajoneuvojen ohittaminen
Ota huomioon ajoneuvoyhdistelmäsi koko pituus ja varmista, että
ajoneuvojen välinen etäisyys on riittävä, ennen kuin vaihdat kaistaa.
■Vaihteistoon liittyvää tietoa
XMultidrive
Jotta moottorijarrutusteho ja latausjärjestelmän teho säilyisivät
moottorijarrutuksessa, käytä vaihteenvalitsimen D-asennon sijasta
M-asentoa. Tällöin vaihteen tulee olla 4 tai alhaisempi. ( →S. 183)
XMulti-mode-vaihteisto
Vaihteenvalitsimen ollessa M-asennossa valitse sopiva vaihde
siten, että moottori jarruttaa teho kkaasti ja latausjärjestelmä lataa
akkua riittävästi. ( →S. 186)
XKäsivalintainen vaihteisto
Vältä ajamasta 6-vaihteella sä ilyttääksesi moottorijarrutuksen
tehokkuuden ja latausjärjestelmän lataustehon.
■Jos moottori ylikuumenee
Jos vedät kuormattua perävaunua pitkään jyrkissä ylämäissä yli
+30 °C lämpötiloissa, moottori saattaa ylikuumentua. Jos moottorin
jäähdytysnesteen lämpömittari osoittaa ylikuumenemista, käännä
välittömästi ilmastointila ite pois päältä (jos se on kytkettynä) ja aja
tien sivuun ja pysäytä auto turvalliseen paikkaan. (→S. 547)
■Kun pysäköit auton
Aseta aina esteet sekä autoon et tä perävaunun pyörien alle. Kytke
seisontajarru kunnolla ja siirrä va ihteenvalitsin asentoon P (Multidrive),
E, M tai R (Multi-mode-vaihteisto) ja 1 tai R (käsivalintainen vaih-
teisto).
OM12J90FI.book Page 166 Wednesday, September 7, 2016 3:16 AM

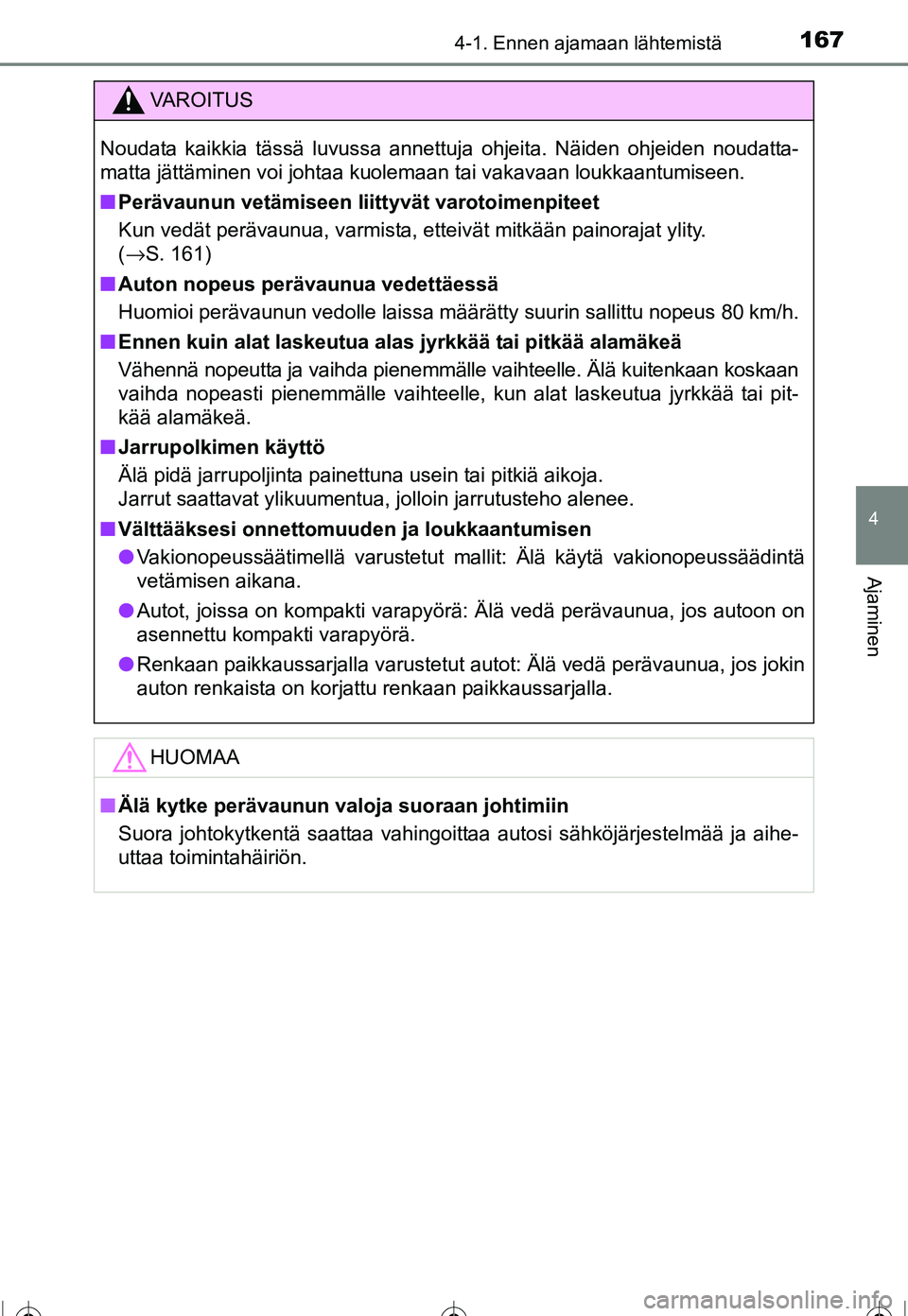

1674-1. Ennen ajamaan lähtemistä
OM12J90FI
4
Ajaminen
VAROITUS
Noudata kaikkia tässä luvussa annettuja ohjeita. Näiden ohjeiden noudatta-
matta jättäminen voi johtaa kuolemaan tai vakavaan loukkaantumiseen.
■Perävaunun vetämiseen li ittyvät varotoimenpiteet
Kun vedät perävaunua, varmista, etteivät mitkään painorajat ylity.
( →S. 161)
■ Auton nopeus perävaunua vedettäessä
Huomioi perävaunun vedolle laissa määrätty suurin sallittu nopeus 80 km/h.
■ Ennen kuin alat laskeutua alas jyrkkää tai pitkää alamäkeä
Vähennä nopeutta ja vaihda pienemmälle vaihteelle. Älä kuitenkaan koskaan
vaihda nopeasti pienemmälle vaihteelle, kun alat laskeutua jyrkkää tai pit-
kää alamäkeä.
■ Jarrupolkimen käyttö
Älä pidä jarrupoljinta painettuna usein tai pitkiä aikoja.
Jarrut saattavat ylikuumentua, jolloin jarrutusteho alenee.
■ Välttääksesi onnettomuuden ja loukkaantumisen
● Vakionopeussäätimellä varustetut mallit: Älä käytä vakionopeussäädintä
vetämisen aikana.
● Autot, joissa on kompakti varapyörä: Älä vedä perävaunua, jos autoon on
asennettu kompakti varapyörä.
● Renkaan paikkaussarjalla varustetut autot: Älä vedä perävaunua, jos jokin
auton renkaista on korjattu renkaan paikkaussarjalla.
HUOMAA
■Älä kytke perävaunun valoja suoraan johtimiin
Suora johtokytkentä saattaa vahingoittaa autosi sähköjärjestelmää ja aihe-
uttaa toimintahäiriön.
OM12J90FI.book Page 167 Wednesday, September 7, 2016 3:16 AM

168
OM12J90FI
4-2. Ajamiseen liittyviä toimintoja
XMultidrive
Tarkista, että seisontajarru on kytketty.
Varmistu, että vaihteenvalitsin on asetettu P-vaihdeasentoon.
Istu kuljettajan paikalle ja pidä jarrupoljinta tukevasti painettuna.
Käännä virta-avain START-asentoon ja käynnistä moottori.
XMulti-mode-vaihteisto
Tarkista, että seisontajarru on kytketty.
Paina jarrupoljinta, käännä virta-avain ON-asentoon ja siirrä vaihteen-
valitsin asentoon N.
-merkkivalo syttyy.
Kun -merkkivalo sammuu, käännä virta-avain START-asentoon
ja käynnistä moottori.
XKäsivalintainen vaihteisto (bensiinimoottori)
Tarkista, että seisontajarru on kytketty.
Varmista, että vaihteenvalitsin on asetettu N-asentoon.
Paina kytkinpo ljinta lujasti.
Käännä virta-avain START-asentoon ja käynnistä moottori.
XKäsivalintainen vaihteisto (dieselmoottori)
Tarkista, että seisontajarru on kytketty.
Varmista, että vaihteenvalitsin on asetettu N-asentoon.
Paina kytkinpo ljinta lujasti.
Käännä virta-avain ON-asentoon.
-merkkivalo syttyy.
Kun -merkkivalo sammuu, käännä virta-avain START-asentoon
ja käynnistä moottori.
Virtalukko (autot ilman älyavainjärjestelmää)
Moottorin käynnistäminen
1
2
3
4
1
2
3
1
2
3
4
1
2
3
4
5
OM12J90FI.book Page 168 Wednesday, September 7, 2016 3:16 AM

1694-2. Ajamiseen liittyviä toimintoja
OM12J90FI
4
Ajaminen
LOCK
Ohjauspyörä on lukittu ja avaimen
voi poistaa. (Multidrive-vaihteistolla
varustetut autot: Avain voidaan
poistaa vain, kun vaihteenvalitsin
on P-asennossa.)
ACC
Tietyt sähkölaitteet, kuten audiojär-
jestelmä ovat käytettävissä.
ON
Kaikki sähkölaitteet ovat käytettävissä.
START
Moottorin käynnistäminen.
■Jos moottori ei käynnisty
Ajonestolaite saattaa olla edelleen kytkettynä. ( →S. 69)
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
■ Jos ohjauspyörän lukitus ei vapaudu
■ Avainsummeri
Summeri soi ja muistuttaa avaimen poistamisesta, jos kuljettajan ovi avataan
avaimen ollessa LOCK- tai ACC-asennossa.
Virta-avaimen asentojen vaihtaminen
1
2
3
Kun autoa yritetään käynnistää, avain
saattaa tuntua juuttuneen LOCK-asen-
toon. Vapauta lukitus kääntämällä avainta
samalla, kun käännät ohjauspyörää jom-
paankumpaan suuntaan.
4
OM12J90FI.book Page 169 Wednesday, September 7, 2016 3:16 AM

1704-2. Ajamiseen liittyviä toimintoja
OM12J90FI
VAROITUS
■Käynnistäessäsi moottoria
Istu aina kuljettajan paikalla, kun käynnistät moottorin. Älä milloinkaan paina
kaasupoljinta käynnistäessäsi moottoria.
Seurauksena voi olla vakava kuolemaan tai loukkaantumiseen johtava
onnettomuus.
■ Ole varovainen ajaessasi
Älä käännä virta-avainta LOCK-asentoon ajon aikana. Jos moottori on hätä-
tilanteessa sammutettava auton liikkuessa, sammuta moottori kääntämällä
virta-avain vain asentoon ACC. Seurauksena voi olla onnettomuus, jos
moottori sammutetaan ajon aikana. ( →S. 467)
HUOMAA
■Akun varauksen purkautumisen estämiseksi
Älä jätä käynnistyskatkaisinta ACC- ta i ON-asentoon pitkäksi aikaa moottorin
ollessa sammutettuna.
■ Käynnistäessäsi moottoria
● Älä pyöritä käynnistysmoottoria kerrallaan 30 sekuntia kauempaa. Seurauk-
sena voi muuten olla käynnistysmoottorin ja sen virtapiirin ylikuumeneminen.
● Älä ryntäytä kylmää moottoria.
● Jos moottorin käynnistäminen vaikeutuu tai jos moottori sammuu toistu-
vasti, tarkastuta auto välittömästi valtuutetulla Toyota-jälleenmyyjällä tai
-korjaamolla tai muulla ammattitaitoisella ja hyvin varustetulla korjaamolla.
OM12J90FI.book Page 170 Wednesday, September 7, 2016 3:16 AM
