TOYOTA COROLLA 2017 Betriebsanleitungen (in German)

2014-2. Hinweise zum Fahrbetrieb
4
Fahren
Corolla_TMMT_EM (OM12J92M)
Prüfen Sie, ob die Feststellbremse angezogen ist.
XFahrzeuge mit Fahrtmonitoranzeige
Multidrive: Vergewissern Sie sich, dass der Schalthebel auf P steht. Treten
Sie das Bremspedal fest durch.
Multi-Mode-Schaltgetriebe: Treten Sie fest auf das Bremspedal, drücken
Sie den Motorschalter sofort und schalten Sie den Schalthebel auf N.
Schaltgetriebe: Vergewissern Sie sich, dass der Schalthebel auf N steht.
Treten Sie das Kupplungspedal fest durch.
Die Anzeigeleuchte für das intelligente Einstiegs- & Startsystem (grün) leuchtet auf.
Falls die Anzeigeleuchte nicht aufleuchtet, kann der Motor nicht gestartet werden.
Betätigen Sie den Motorschalter
kurz und fest.
Beim Betätigen des Motorschalters
reicht es, den Schalter einmal fest zu
drücken. Es ist nicht erforderlich, den
Schalter gedrückt zu halten.
Der Motor wird angekurbelt, bis er
anspringt, oder bis zu 30 Sekunden
lang, je nachdem, was zuerst eintritt.
Betätigen Sie weiterhin das Bremspe-
dal (Multidrive oder Multi-Mode-Schalt-
getriebe) oder das Kupplungspedal
(Schaltgetriebe), bis der Motor vollstän-
dig gestartet ist.
Dieselmotor: leuchtet auf. Der
Motor startet, nachdem erlo-
schen ist.
Der Motor kann in jedem Modus des
Motorschalters gestartet werden.

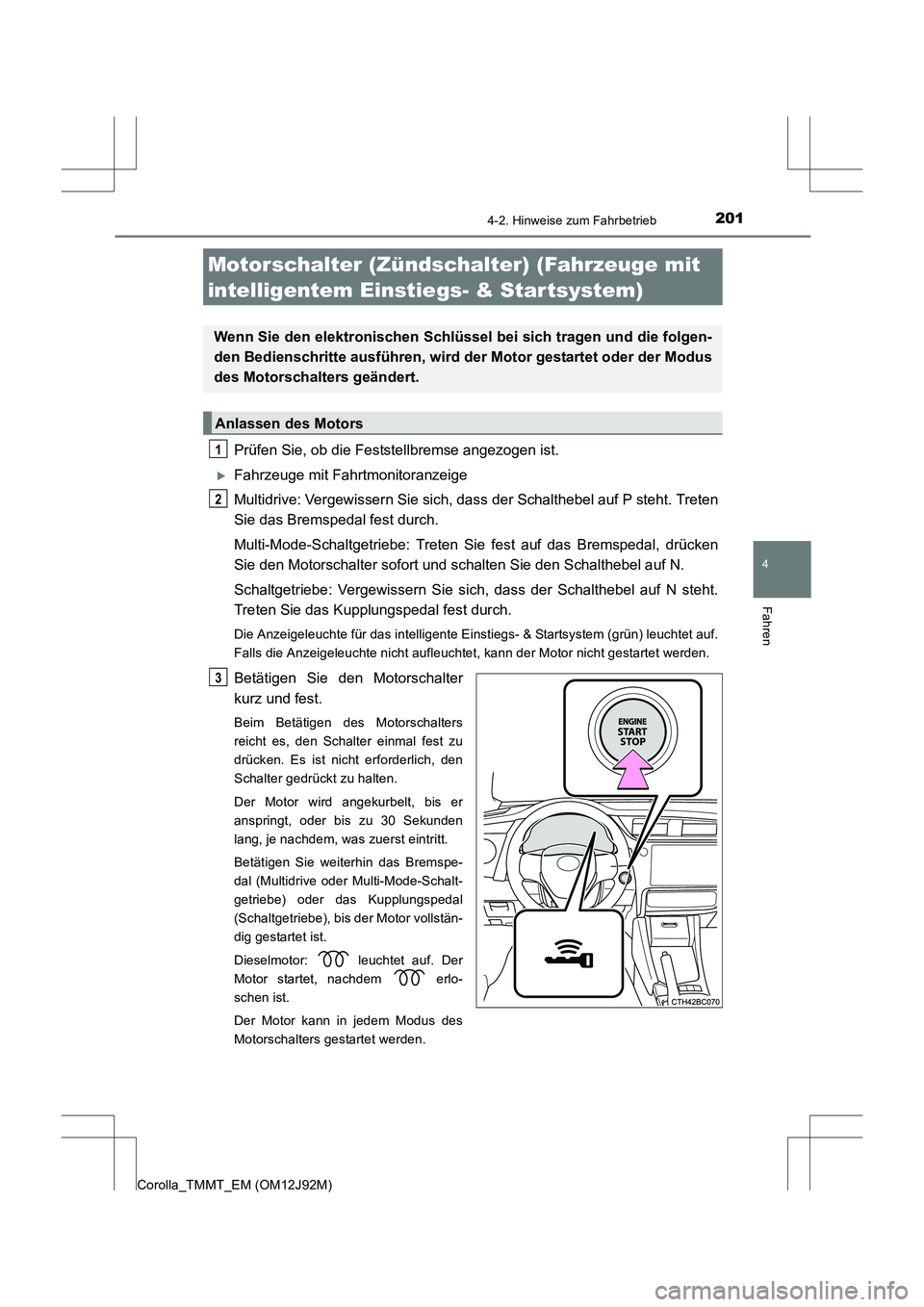

Motorschalter (Zündschalter) (Fahrzeuge mit
intelligentem Einstiegs- & Startsystem)
Wenn Sie den elektronischen Schlüssel bei sich tragen und die folgen-
den Bedienschritte ausführen, wird der Motor gestartet oder der Modus
des Motorschalters geändert.
Anlassen des Motors
1
2
3

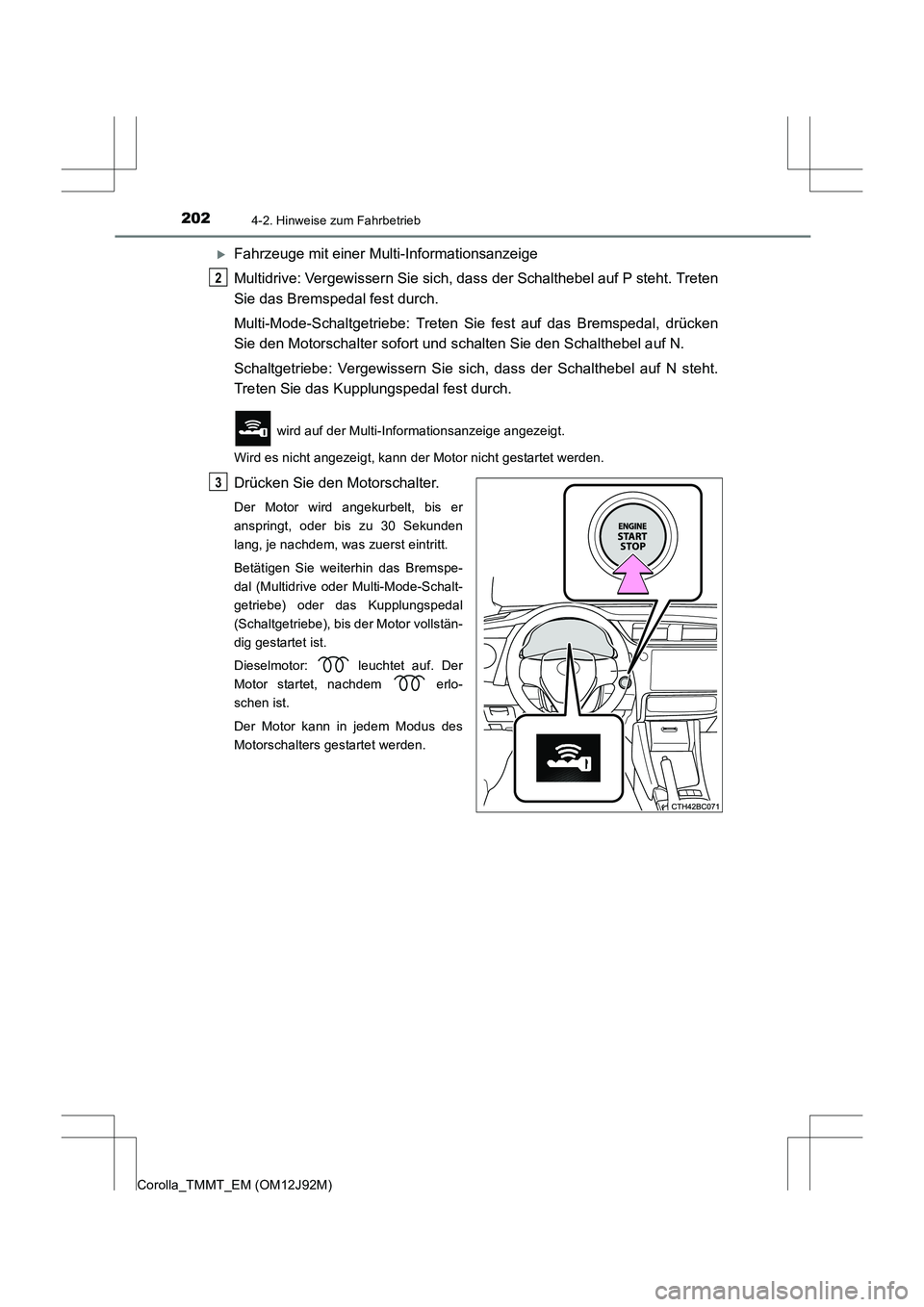

2024-2. Hinweise zum Fahrbetrieb
Corolla_TMMT_EM (OM12J92M)
XFahrzeuge mit einer Multi-Informationsanzeige
Multidrive: Vergewissern Sie sich, dass der Schalthebel auf P steht. Treten
Sie das Bremspedal fest durch.
Multi-Mode-Schaltgetriebe: Treten Sie fest auf das Bremspedal, drücken
Sie den Motorschalter sofort und schalten Sie den Schalthebel auf N.
Schaltgetriebe: Vergewissern Sie sich, dass der Schalthebel auf N steht.
Treten Sie das Kupplungspedal fest durch.
wird auf der Multi-Informationsanzeige angezeigt.
Wird es nicht angezeigt, kann der Motor nicht gestartet werden.
Drücken Sie den Motorschalter.
Der Motor wird angekurbelt, bis er
anspringt, oder bis zu 30 Sekunden
lang, je nachdem, was zuerst eintritt.
Betätigen Sie weiterhin das Bremspe-
dal (Multidrive oder Multi-Mode-Schalt-
getriebe) oder das Kupplungspedal
(Schaltgetriebe), bis der Motor vollstän-
dig gestartet ist.
Dieselmotor: leuchtet auf. Der
Motor startet, nachdem erlo-
schen ist.
Der Motor kann in jedem Modus des
Motorschalters gestartet werden.
2
3

2034-2. Hinweise zum Fahrbetrieb
4
Fahren
Corolla_TMMT_EM (OM12J92M)

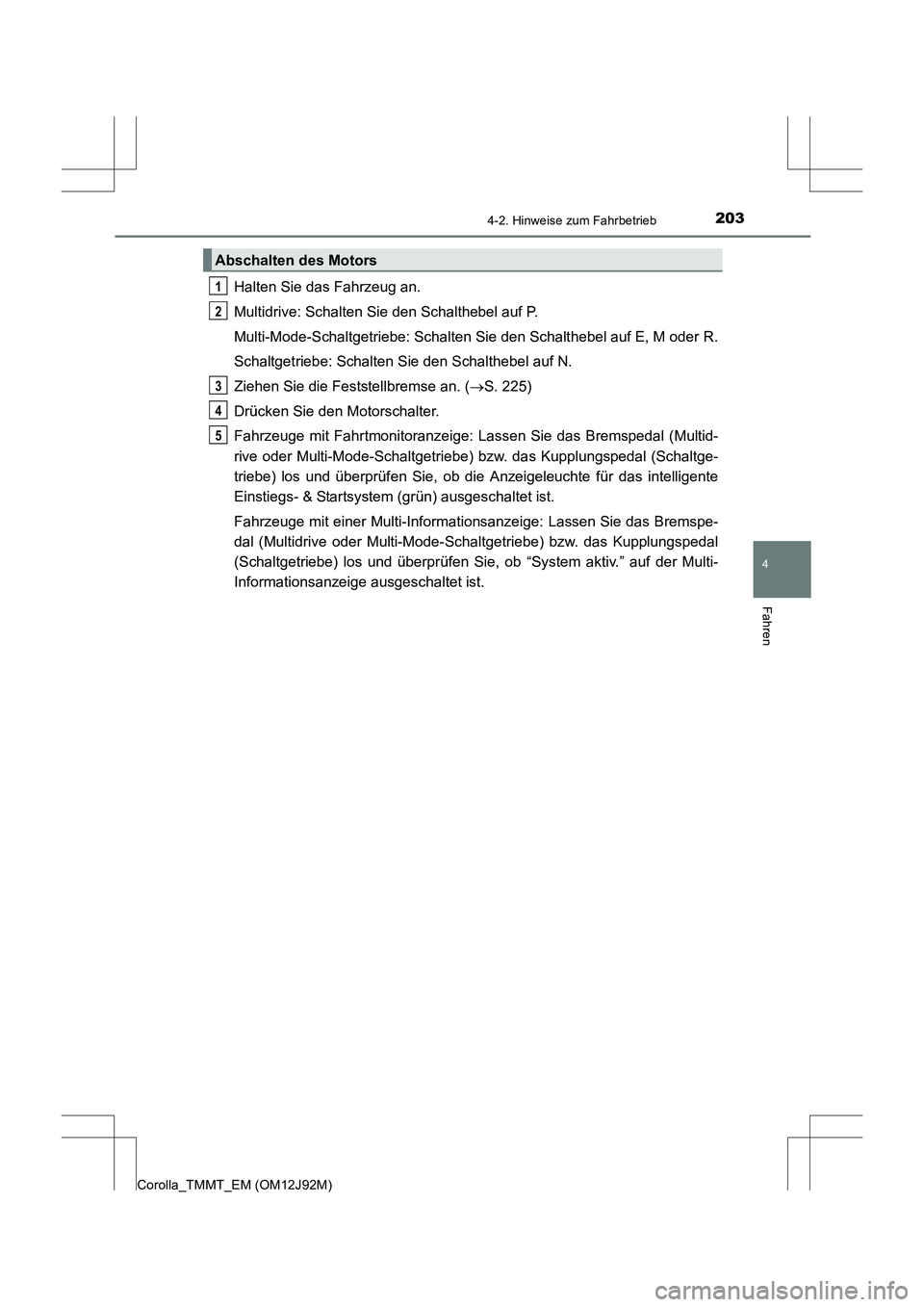

Halten Sie das Fahrzeug an.
Multidrive: Schalten Sie den Schalthebel auf P.
Multi-Mode-Schaltgetriebe: Schalten Sie den Schalthebel auf E, M oder R.
Schaltgetriebe: Schalten Sie den Schalthebel auf N.
Ziehen Sie die Feststellbremse an. (→S. 225)
Drücken Sie den Motorschalter.
Fahrzeuge mit Fahrtmonitoranzeige: Lassen Sie das Bremspedal (Multid-
rive oder Multi-Mode-Schaltgetriebe) bzw. das Kupplungspedal (Schaltge-
triebe) los und überprüfen Sie, ob die Anzeigeleuchte für das intelligente
Einstiegs- & Startsystem (grün) ausgeschaltet ist.
Fahrzeuge mit einer Multi-Informatio nsanzeige: Lassen Sie das Bremspe-
dal (Multidrive oder Multi-Mode-Schal tgetriebe) bzw. das Kupplungspedal
(Schaltgetriebe) los und überprüfen Sie, ob “System aktiv.” auf der Multi-
Informationsanzeige ausgeschaltet ist.
Abschalten des Motors
1
2
3
4
5

2044-2. Hinweise zum Fahrbetrieb
Corolla_TMMT_EM (OM12J92M)

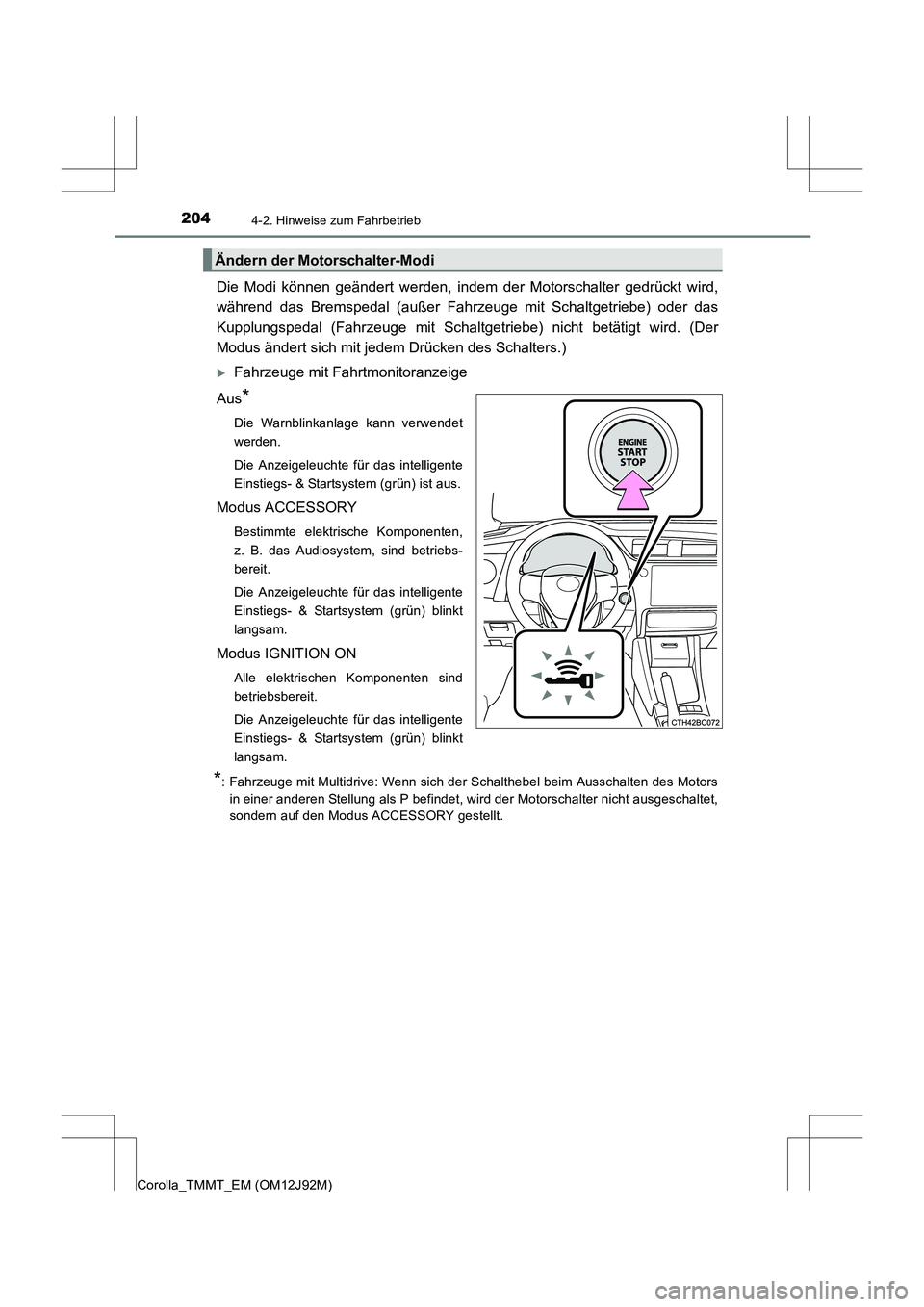

Die Modi können geändert werden, indem der Motorschalter gedrückt wird,
während das Bremspedal (außer Fahrzeuge mit Schaltgetriebe) oder das
Kupplungspedal (Fahrzeuge mit Schaltgetriebe) nicht betätigt wird. (Der
Modus ändert sich mit jedem Drücken des Schalters.)
XFahrzeuge mit Fahrtmonitoranzeige
Aus
*
Die Warnblinkanlage kann verwendet
werden.
Die Anzeigeleuchte für das intelligente
Einstiegs- & Startsystem (grün) ist aus.
Modus ACCESSORY
Bestimmte elektrische Komponenten,
z. B. das Audiosystem, sind betriebs-
bereit.
Die Anzeigeleuchte für das intelligente
Einstiegs- & Startsystem (grün) blinkt
langsam.
Modus IGNITION ON
Alle elektrischen Komponenten sind
betriebsbereit.
Die Anzeigeleuchte für das intelligente
Einstiegs- & Startsystem (grün) blinkt
langsam.
*: Fahrzeuge mit Multidrive: Wenn sich der Schalthebel beim Ausschalten des Motors in einer anderen Stellung als P befindet, wird der Motorschalter nicht ausgeschaltet,
sondern auf den Modus ACCESSORY gestellt.
Ändern der Motorschalter-Modi

2054-2. Hinweise zum Fahrbetrieb
4
Fahren
Corolla_TMMT_EM (OM12J92M)

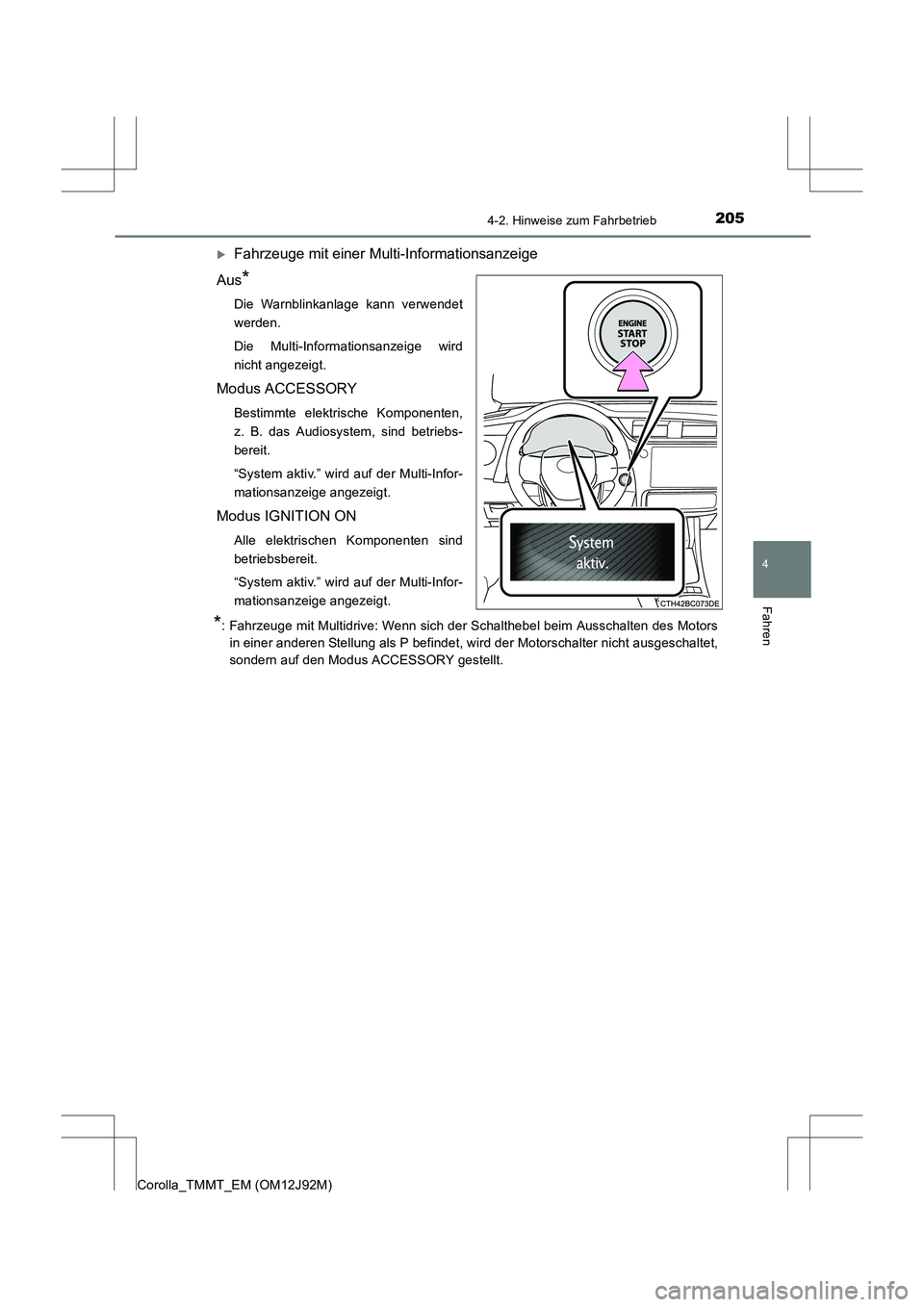

XFahrzeuge mit einer Multi-Informationsanzeige
Aus
*
Die Warnblinkanlage kann verwendet
werden.
Die Multi-Informationsanzeige wird
nicht angezeigt.
Modus ACCESSORY
Bestimmte elektrische Komponenten,
z. B. das Audiosystem, sind betriebs-
bereit.
“System aktiv.” wird auf der Multi-Infor-
mationsanzeige angezeigt.
Modus IGNITION ON
Alle elektrischen Komponenten sind
betriebsbereit.
“System aktiv.” wird auf der Multi-Infor-
mationsanzeige angezeigt.
*: Fahrzeuge mit Multidrive: Wenn sich der Schalthebel beim Ausschalten des Motors in einer anderen Stellung als P befindet, wird der Motorschalter nicht ausgeschaltet,
sondern auf den Modus ACCESSORY gestellt.

2064-2. Hinweise zum Fahrbetrieb
Corolla_TMMT_EM (OM12J92M)

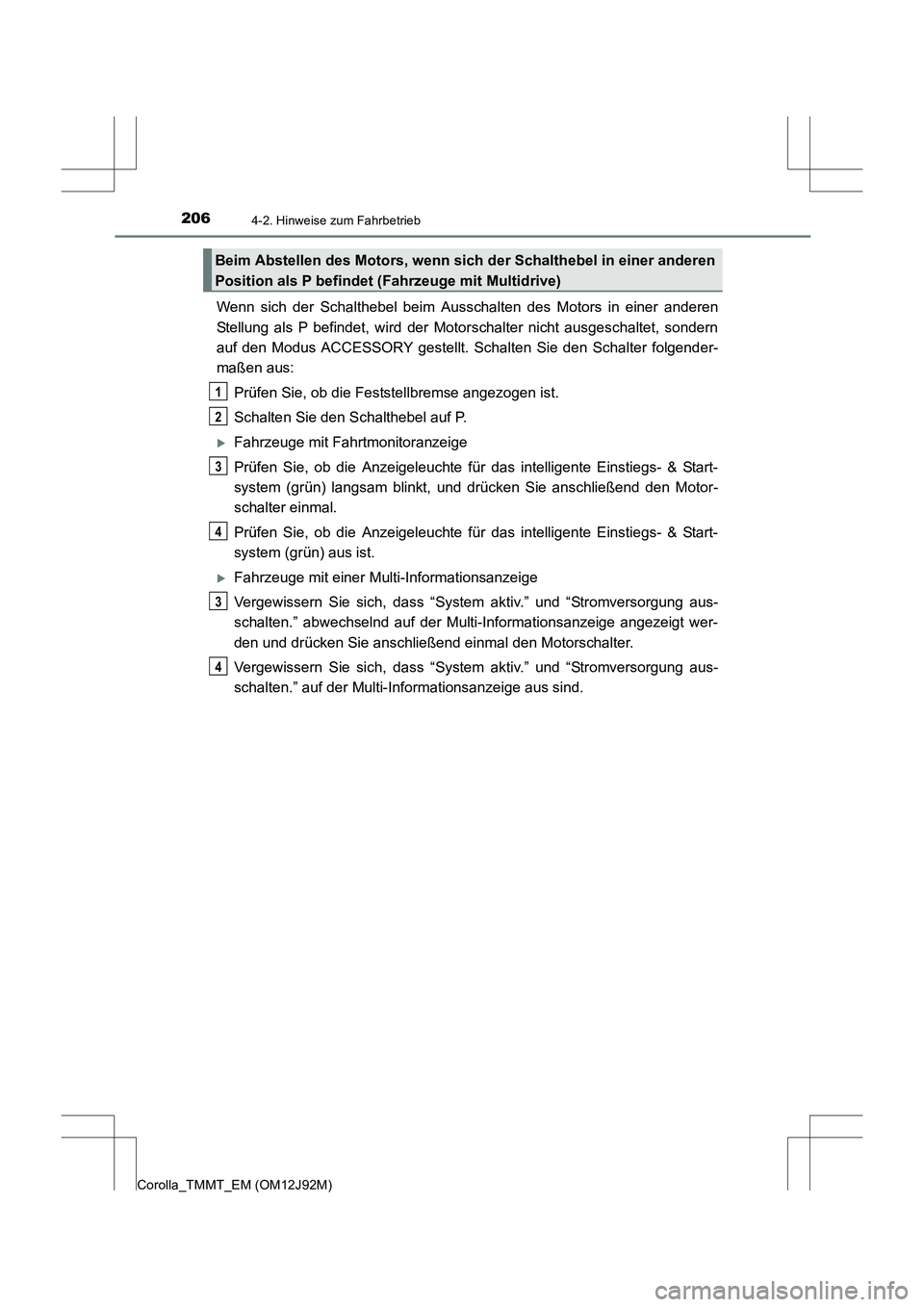

Wenn sich der Schalthebel beim Ausschalten des Motors in einer anderen
Stellung als P befindet, wird der Motorschalter nicht ausgeschaltet, sondern
auf den Modus ACCESSORY gestellt. Schalten Sie den Schalter folgender-
maßen aus:Prüfen Sie, ob die Feststellbremse angezogen ist.
Schalten Sie den Schalthebel auf P.
XFahrzeuge mit Fahrtmonitoranzeige
Prüfen Sie, ob die Anzeigeleuchte für das intelligente Einstiegs- & Start-
system (grün) langsam blinkt, und drücken Sie anschließend den Motor-
schalter einmal.
Prüfen Sie, ob die Anzeigeleuchte für das intelligente Einstiegs- & Start-
system (grün) aus ist.
XFahrzeuge mit einer Multi-Informationsanzeige
Vergewissern Sie sich, dass “System aktiv.” und “Stromversorgung aus-
schalten.” abwechselnd auf der Multi-Informationsanzeige angezeigt wer-
den und drücken Sie anschließend einmal den Motorschalter.
Vergewissern Sie sich, dass “System aktiv.” und “Stromversorgung aus-
schalten.” auf der Multi-Informationsanzeige aus sind.
Beim Abstellen des Motors, wenn sich der Schalthebel in einer anderen
Position als P befindet (Fahrzeuge mit Multidrive)
1
2
3
4
3
4

2074-2. Hinweise zum Fahrbetrieb
4
Fahren
Corolla_TMMT_EM (OM12J92M)

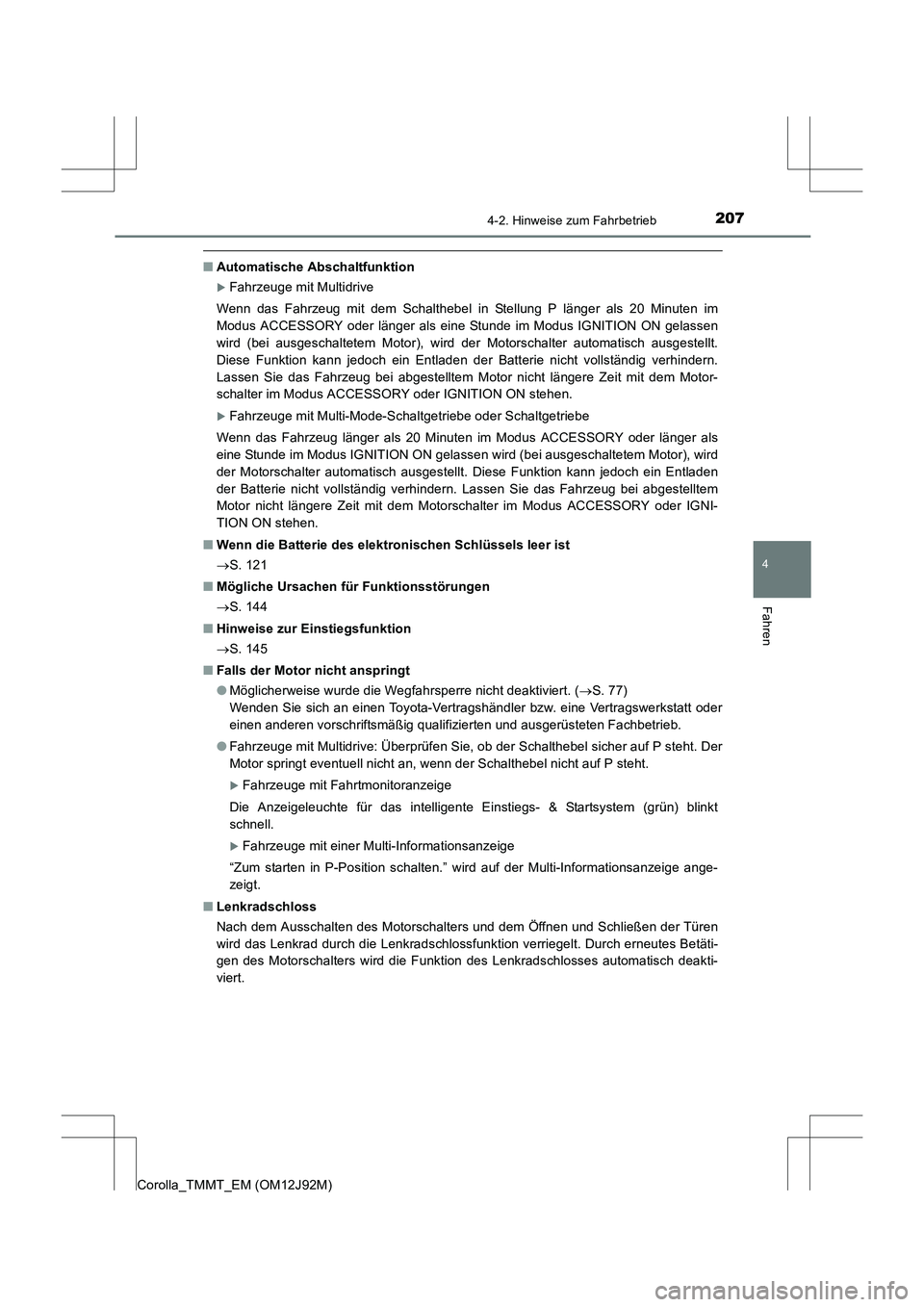

■Automatische Abschaltfunktion
XFahrzeuge mit Multidrive
Wenn das Fahrzeug mit dem Schalthebel in Stellung P länger als 20 Minuten im
Modus ACCESSORY oder länger als eine Stunde im Modus IGNITION ON gelassen
wird (bei ausgeschaltetem Motor), wird der Motorschalter automatisch ausgestellt.
Diese Funktion kann jedoch ein Entladen der Batterie nicht vollständig verhindern.
Lassen Sie das Fahrzeug bei abgestelltem Motor nicht längere Zeit mit dem Motor-
schalter im Modus ACCESSORY oder IGNITION ON stehen.
XFahrzeuge mit Multi-Mode-Schaltgetriebe oder Schaltgetriebe
Wenn das Fahrzeug länger als 20 Minuten im Modus ACCESSORY oder länger als
eine Stunde im Modus IGNITION ON gelassen wird (bei ausgeschaltetem Motor), wird
der Motorschalter automatisch ausgestellt. Diese Funktion kann jedoch ein Entladen
der Batterie nicht vollständig verhindern. Lassen Sie das Fahrzeug bei abgestelltem
Motor nicht längere Zeit mit dem Motorschalter im Modus ACCESSORY oder IGNI-
TION ON stehen.
■ Wenn die Batterie des elektronischen Schlüssels leer ist
→S. 121
■ Mögliche Ursachen für Funktionsstörungen
→S. 144
■ Hinweise zur Einstiegsfunktion
→S. 145
■ Falls der Motor nicht anspringt
●Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. ( →S. 77)
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Fahrzeuge mit Multidrive: Überprüfen Sie, ob der Schalthebel sicher auf P steht. Der
Motor springt eventuell nicht an, wenn der Schalthebel nicht auf P steht.
XFahrzeuge mit Fahrtmonitoranzeige
Die Anzeigeleuchte für das intelligente Einstiegs- & Startsystem (grün) blinkt
schnell.
XFahrzeuge mit einer Multi-Informationsanzeige
“Zum starten in P-Position schalten.” wird auf der Multi-Informationsanzeige ange-
zeigt.
■ Lenkradschloss
Nach dem Ausschalten des Motorschalters und dem Öffnen und Schließen der Türen
wird das Lenkrad durch die Lenkradschlossfunktion verriegelt. Durch erneutes Betäti-
gen des Motorschalters wird die Funktion des Lenkradschlosses automatisch deakti-
viert.

2084-2. Hinweise zum Fahrbetrieb
Corolla_TMMT_EM (OM12J92M)■

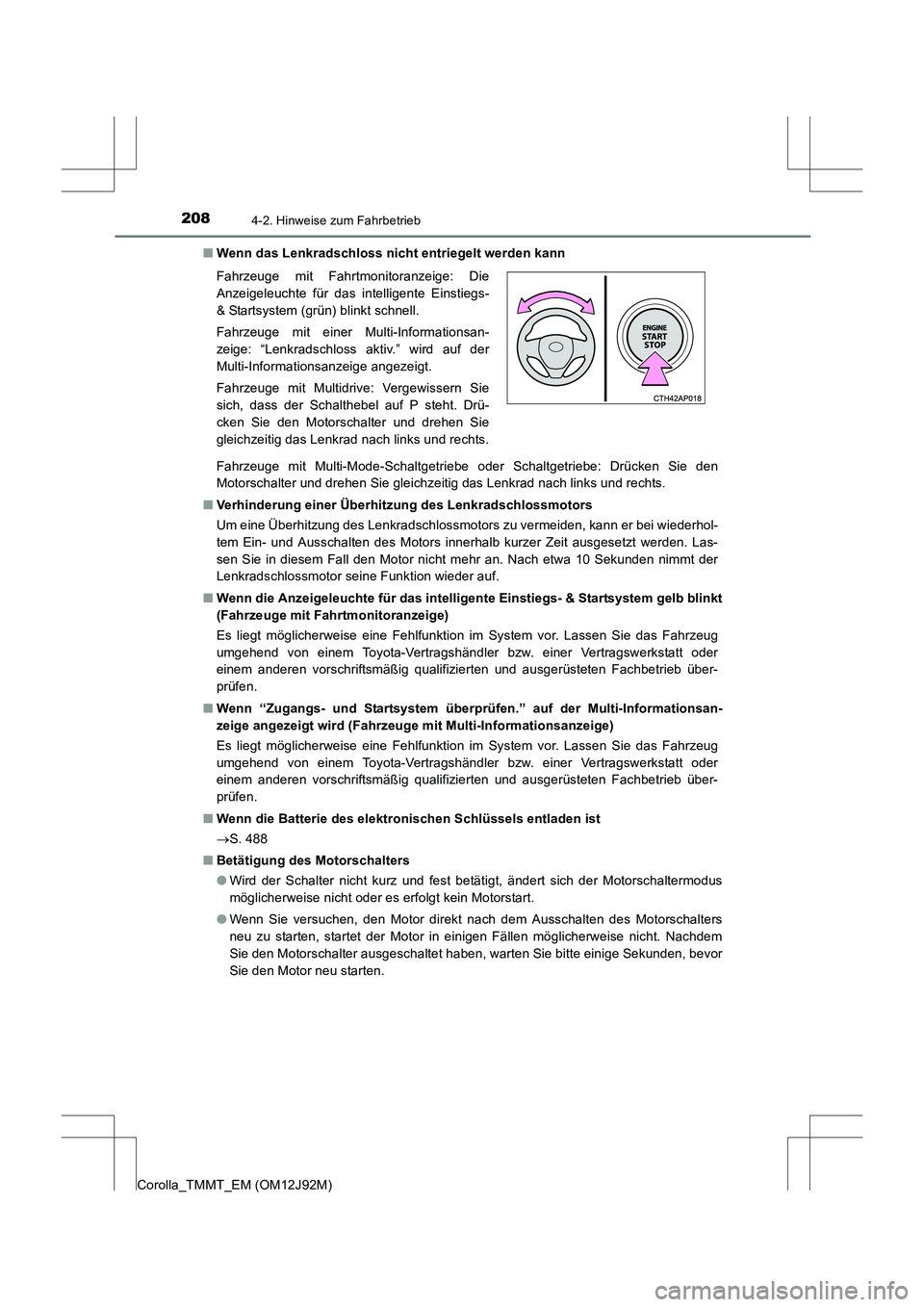

Wenn das Lenkradschloss nicht entriegelt werden kann
Fahrzeuge mit Multi-Mode-Schaltgetriebe oder Schaltgetriebe: Drücken Sie den
Motorschalter und drehen Sie gleichzeitig das Lenkrad nach links und rechts.
■ Verhinderung einer Überhitzung des Lenkradschlossmotors
Um eine Überhitzung des Lenkradschlossmotors zu vermeiden, kann er bei wiederhol-
tem Ein- und Ausschalten des Motors innerhalb kurzer Zeit ausgesetzt werden. Las-
sen Sie in diesem Fall den Motor nicht mehr an. Nach etwa 10 Sekunden nimmt der
Lenkradschlossmotor seine Funktion wieder auf.
■ Wenn die Anzeigeleuchte für das intelligente Einstiegs- & Startsystem gelb blinkt
(Fahrzeuge mit Fahrtmonitoranzeige)
Es liegt möglicherweise eine Fehlfunktion im System vor. Lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb über-
prüfen.
■ Wenn “Zugangs- und Startsystem überprüfen.” auf der Multi-Informationsan-
zeige angezeigt wird (Fahrzeuge mit Multi-Informationsanzeige)
Es liegt möglicherweise eine Fehlfunktion im System vor. Lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb über-
prüfen.
■ Wenn die Batterie des elektronischen Schlüssels entladen ist
→S. 488
■ Betätigung des Motorschalters
●Wird der Schalter nicht kurz und fest betätigt, ändert sich der Motorschaltermodus
möglicherweise nicht oder es erfolgt kein Motorstart.
● Wenn Sie versuchen, den Motor direkt nach dem Ausschalten des Motorschalters
neu zu starten, startet der Motor in einigen Fällen möglicherweise nicht. Nachdem
Sie den Motorschalter ausgeschaltet haben, warten Sie bitte einige Sekunden, bevor
Sie den Motor neu starten.
Fahrzeuge mit Fahrtmonitoranzeige: Die
Anzeigeleuchte für das intelligente Einstiegs-
& Startsystem (grün) blinkt schnell.
Fahrzeuge mit einer Multi-Informationsan-
zeige: “Lenkradschloss aktiv.” wird auf der
Multi-Informationsanzeige angezeigt.
Fahrzeuge mit Multidrive: Vergewissern Sie
sich, dass der Schalthebel auf P steht. Drü-
cken Sie den Motorschalter und drehen Sie
gleichzeitig das Lenkrad nach links und rechts.

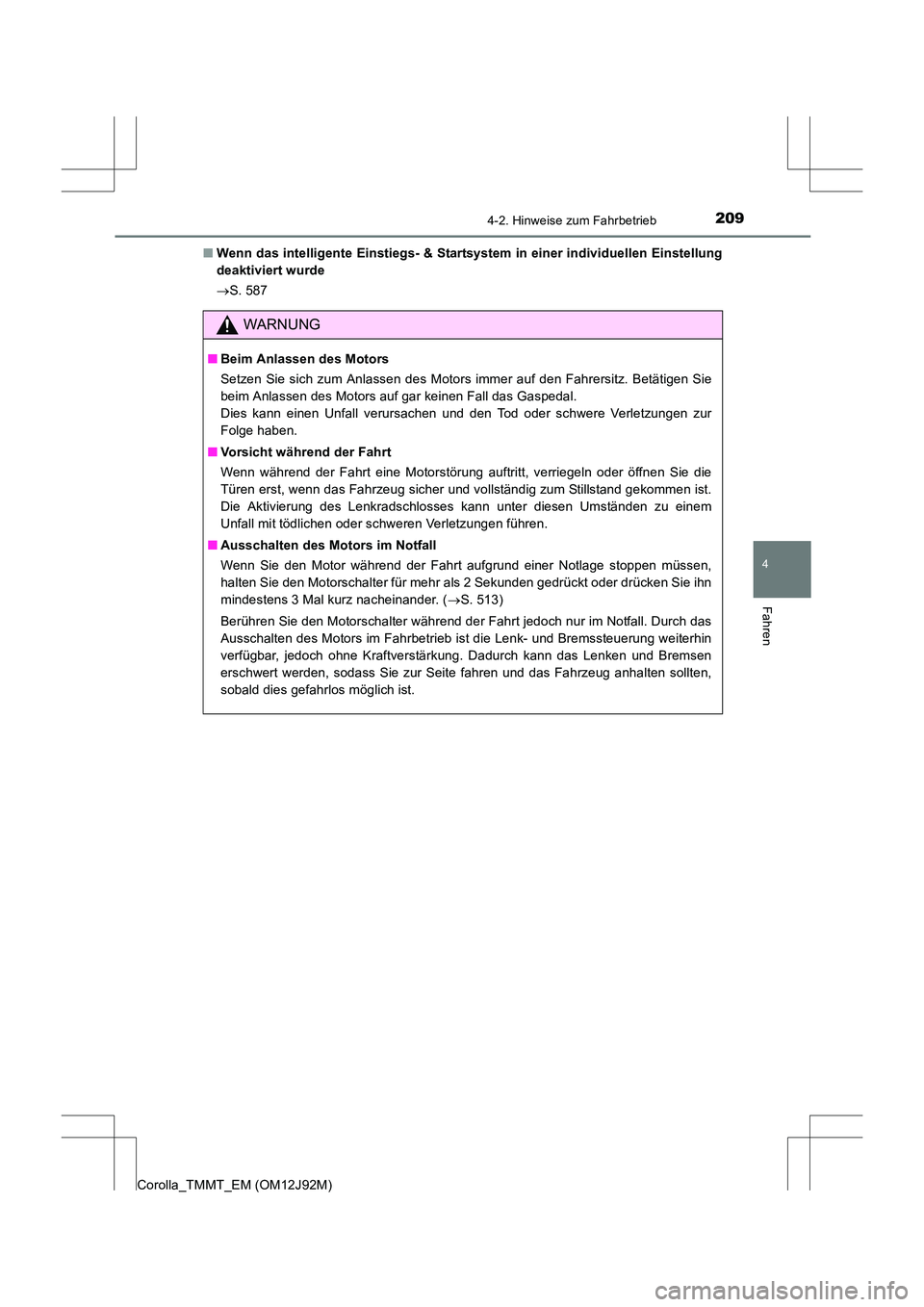

2094-2. Hinweise zum Fahrbetrieb
4
Fahren
Corolla_TMMT_EM (OM12J92M)■
Wenn das intelligente Einstiegs- & Startsystem in einer individuellen Einstellung
deaktiviert wurde
→S. 587
WARNUNG
■ Beim Anlassen des Motors
Setzen Sie sich zum Anlassen des Motors immer auf den Fahrersitz. Betätigen Sie
beim Anlassen des Motors auf gar keinen Fall das Gaspedal.
Dies kann einen Unfall verursachen und den Tod oder schwere Verletzungen zur
Folge haben.
■ Vorsicht während der Fahrt
Wenn während der Fahrt eine Motorstörung auftritt, verriegeln oder öffnen Sie die
Türen erst, wenn das Fahrzeug sicher und vollständig zum Stillstand gekommen ist.
Die Aktivierung des Lenkradschlosses kann unter diesen Umständen zu einem
Unfall mit tödlichen oder schweren Verletzungen führen.
■ Ausschalten des Motors im Notfall
Wenn Sie den Motor während der Fahrt aufgrund einer Notlage stoppen müssen,
halten Sie den Motorschalter für mehr als 2 Sekunden gedrückt oder drücken Sie ihn
mindestens 3 Mal kurz nacheinander. ( →S. 513)
Berühren Sie den Motorschalter während der Fahrt jedoch nur im Notfall. Durch das
Ausschalten des Motors im Fahrbetrieb ist die Lenk- und Bremssteuerung weiterhin
verfügbar, jedoch ohne Kraftverstärkung. Dadurch kann das Lenken und Bremsen
erschwert werden, sodass Sie zur Seite fahren und das Fahrzeug anhalten sollten,
sobald dies gefahrlos möglich ist.

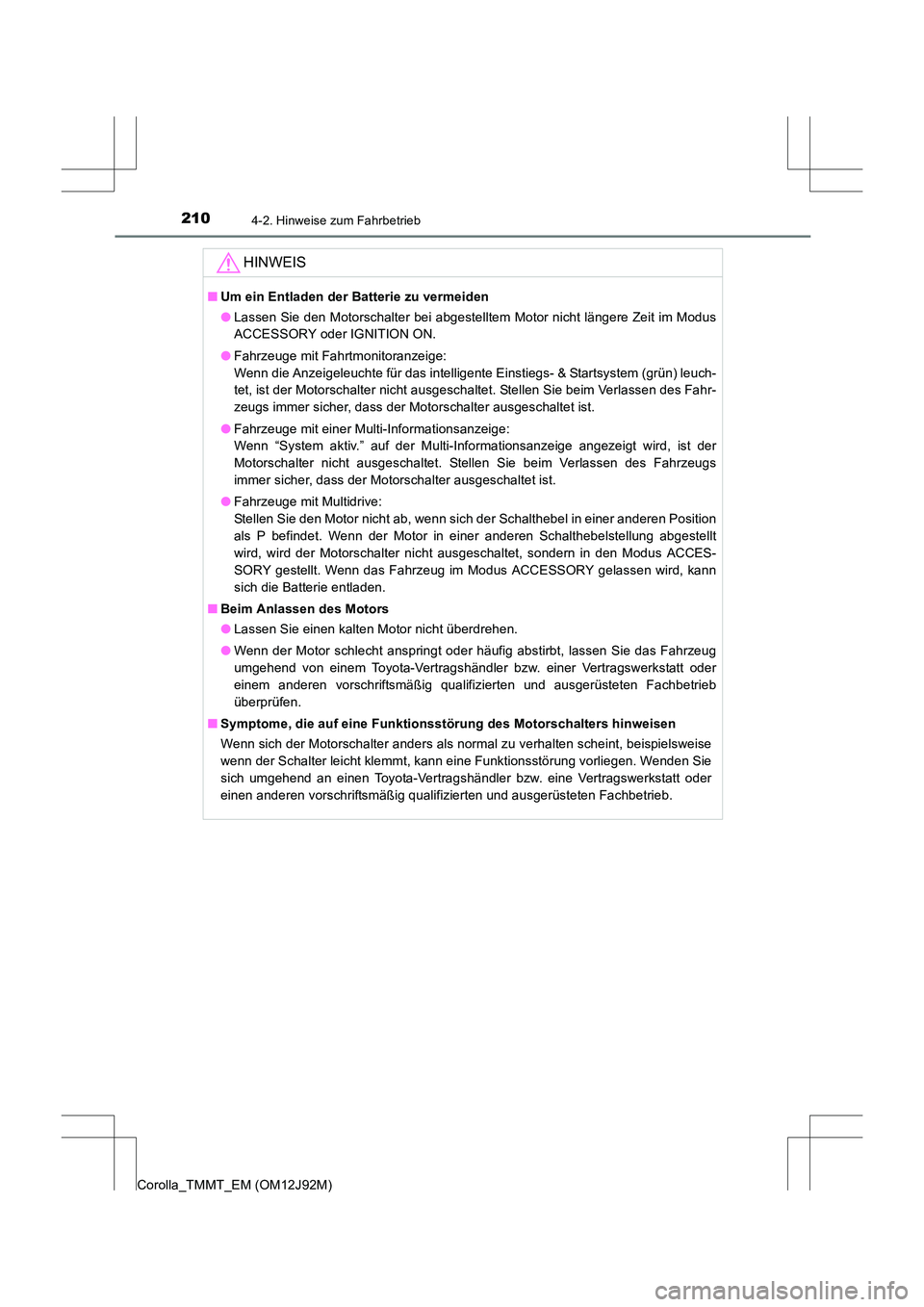

2104-2. Hinweise zum Fahrbetrieb
Corolla_TMMT_EM (OM12J92M)
HINWEIS
■Um ein Entladen der Batterie zu vermeiden
●Lassen Sie den Motorschalter bei abgestelltem Motor nicht längere Zeit im Modus
ACCESSORY oder IGNITION ON.
● Fahrzeuge mit Fahrtmonitoranzeige:
Wenn die Anzeigeleuchte für das intelligente Einstiegs- & Startsystem (grün) leuch-
tet, ist der Motorschalter nicht ausgeschaltet. Stellen Sie beim Verlassen des Fahr-
zeugs immer sicher, dass der Motorschalter ausgeschaltet ist.
● Fahrzeuge mit einer Multi-Informationsanzeige:
Wenn “System aktiv.” auf der Multi-Informationsanzeige angezeigt wird, ist der
Motorschalter nicht ausgeschaltet. Stellen Sie beim Verlassen des Fahrzeugs
immer sicher, dass der Motorschalter ausgeschaltet ist.
● Fahrzeuge mit Multidrive:
Stellen Sie den Motor nicht ab, wenn sich der Schalthebel in einer anderen Position
als P befindet. Wenn der Motor in einer anderen Schalthebelstellung abgestellt
wird, wird der Motorschalter nicht ausgeschaltet, sondern in den Modus ACCES-
SORY gestellt. Wenn das Fahrzeug im Modus ACCESSORY gelassen wird, kann
sich die Batterie entladen.
■ Beim Anlassen des Motors
●Lassen Sie einen kalten Motor nicht überdrehen.
● Wenn der Motor schlecht anspringt oder häufig abstirbt, lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
überprüfen.
■ Symptome, die auf eine Funktionsst örung des Motorschalters hinweisen
Wenn sich der Motorschalter anders als normal zu verhalten scheint, beispielsweise
wenn der Schalter leicht klemmt, kann eine Funktionsstörung vorliegen. Wenden Sie
sich umgehend an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
