1914-1. Vor Antritt der Fahrt
4
Fahren
Corolla_TMMT_EM (OM12J92M)■

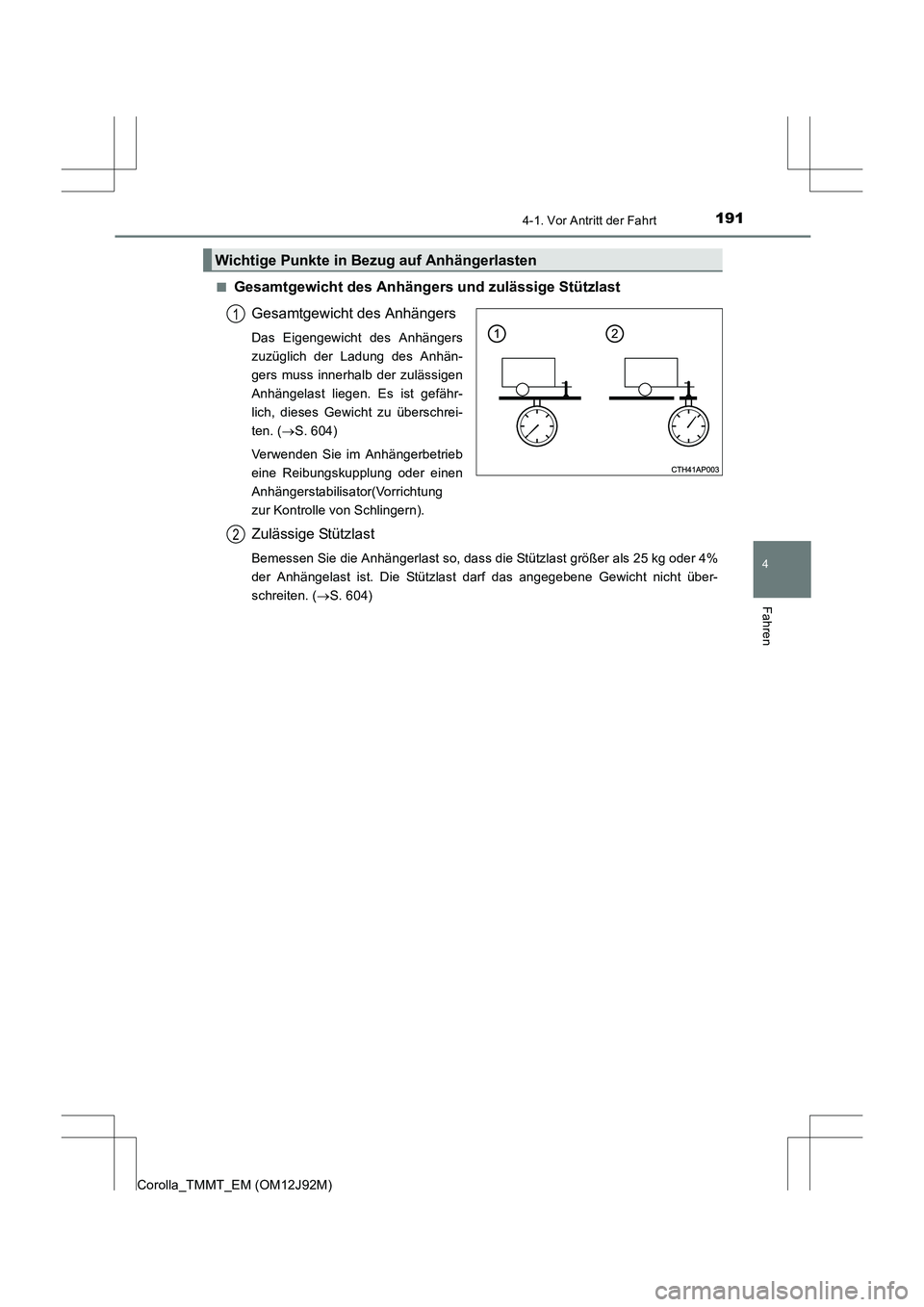

Gesamtgewicht des Anhängers und zulässige Stützlast
Gesamtgewicht des Anhängers
Das Eigengewicht des Anhängers
zuzüglich der Ladung des Anhän-
gers muss innerhalb der zulässigen
Anhängelast liegen. Es ist gefähr-
lich, dieses Gewicht zu überschrei-
ten. ( →S. 604)
Verwenden Sie im Anhängerbetrieb
eine Reibungskupplung oder einen
Anhängerstabilisator(Vorrichtung
zur Kontrolle von Schlingern).
Zulässige Stützlast
Bemessen Sie die Anhängerlast so, dass die Stützlast größer als 25 kg oder 4%
der Anhängelast ist. Die Stützlast darf das angegebene Gewicht nicht über-
schreiten. ( →S. 604)
Wichtige Punkte in Bezug auf Anhängerlasten
1
2

1924-1. Vor Antritt der Fahrt
Corolla_TMMT_EM (OM12J92M)■

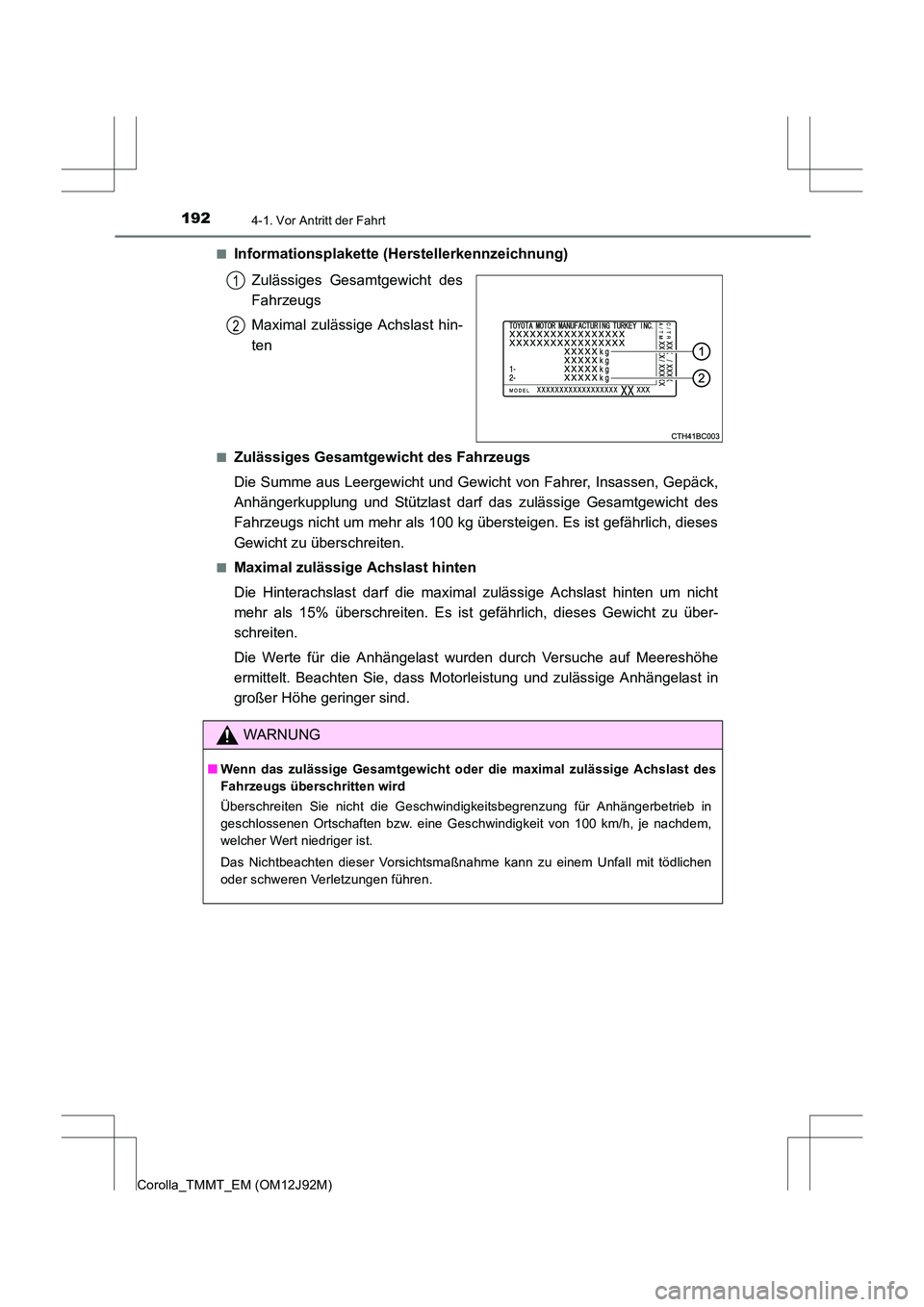

Informationsplakette (Herstellerkennzeichnung)
Zulässiges Gesamtgewicht des
Fahrzeugs
Maximal zulässige Achslast hin-
ten
■Zulässiges Gesamtgewicht des Fahrzeugs
Die Summe aus Leergewicht und Gewicht von Fahrer, Insassen, Gepäck,
Anhängerkupplung und Stützlast darf das zulässige Gesamtgewicht des
Fahrzeugs nicht um mehr als 100 kg übersteigen. Es ist gefährlich, dieses
Gewicht zu überschreiten.
■Maximal zulässige Achslast hinten
Die Hinterachslast darf die maximal zulässige Achslast hinten um nicht
mehr als 15% überschreiten. Es ist gefährlich, dieses Gewicht zu über-
schreiten.
Die Werte für die Anhängelast wurden durch Versuche auf Meereshöhe
ermittelt. Beachten Sie, dass Mo torleistung und zulässige Anhängelast in
großer Höhe geringer sind.
1
2
WARNUNG
■ Wenn das zulässige Gesamtgewicht oder die maximal zulässige Achslast des
Fahrzeugs überschritten wird
Überschreiten Sie nicht die Geschwindigkeitsbegrenzung für Anhängerbetrieb in
geschlossenen Ortschaften bzw. eine Geschwindigkeit von 100 km/h, je nachdem,
welcher Wert niedriger ist.
Das Nichtbeachten dieser Vorsichtsmaßnahme kann zu einem Unfall mit tödlichen
oder schweren Verletzungen führen.

1934-1. Vor Antritt der Fahrt
4
Fahren
Corolla_TMMT_EM (OM12J92M)

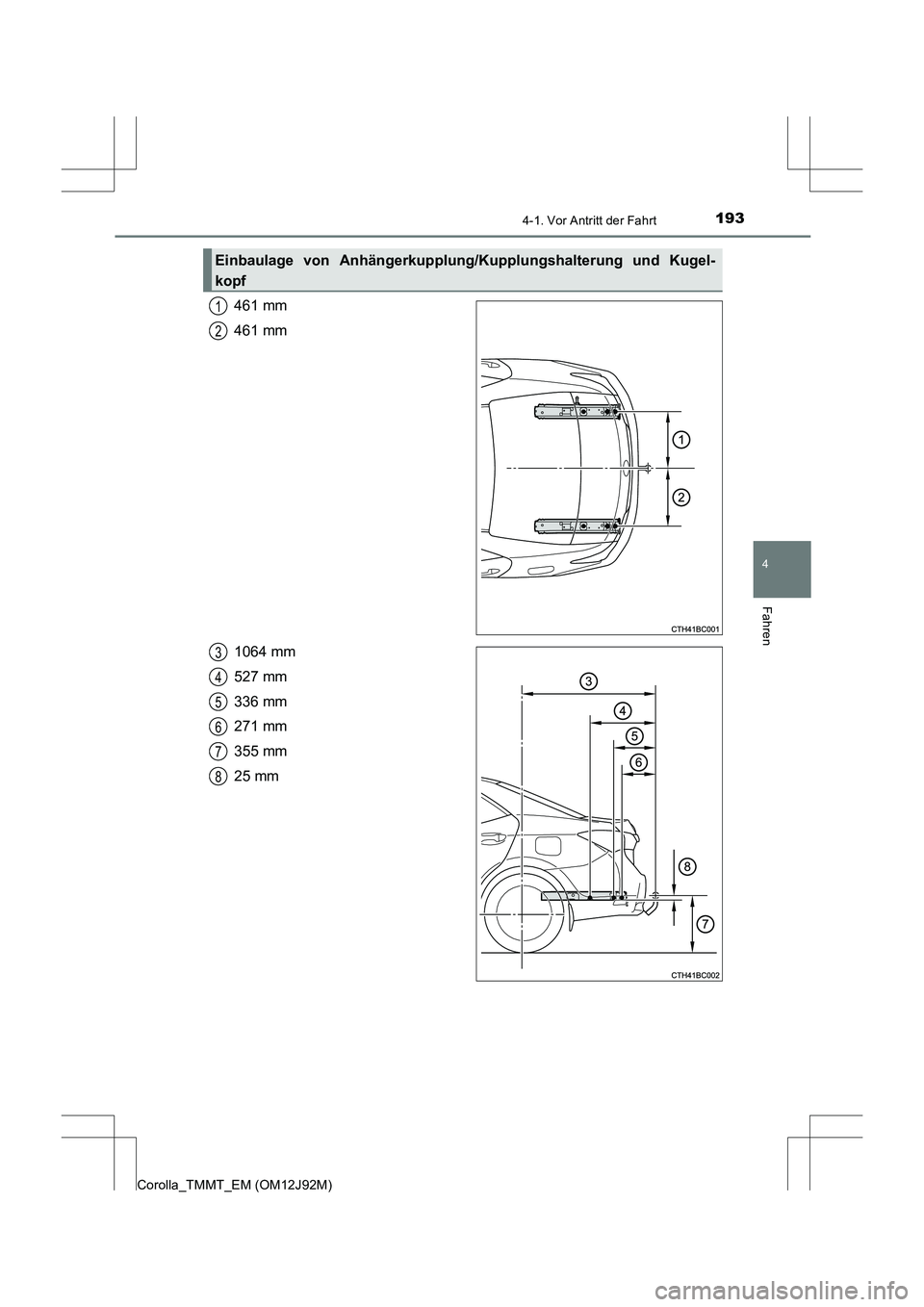

461 mm
461 mm
1064 mm
527 mm
336 mm
271 mm
355 mm
25 mm
Einbaulage von Anhängerkupplung/Kupplungshalterung und Kugel-
kopf
1
2
3
4
5
6
7
8

1944-1. Vor Antritt der Fahrt
Corolla_TMMT_EM (OM12J92M)

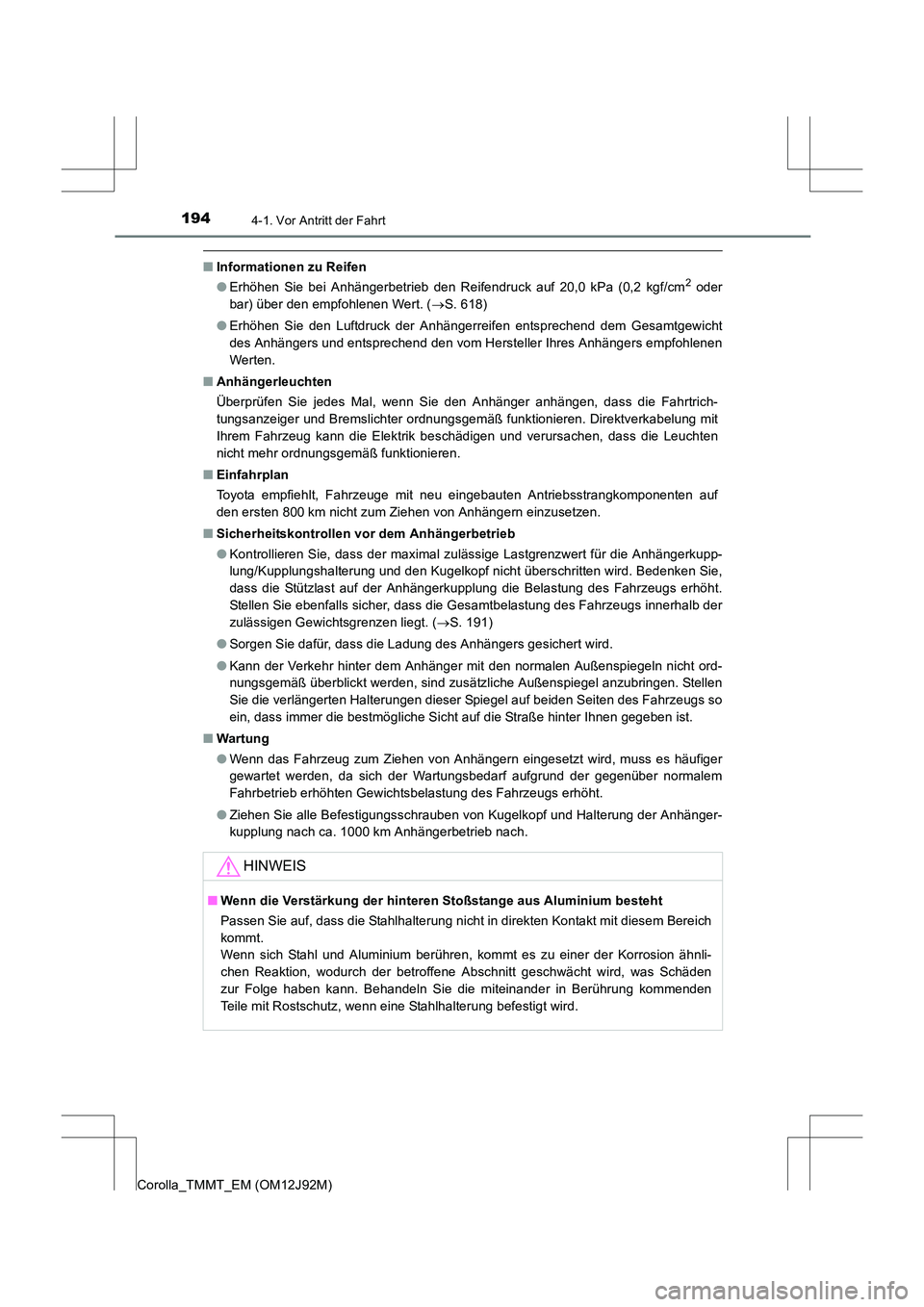

■Informationen zu Reifen
●Erhöhen Sie bei Anhängerbetrieb den Reifendruck auf 20,0 kPa (0,2 kgf/cm2 oder
bar) über den empfohlenen Wert. ( →S. 618)
● Erhöhen Sie den Luftdruck der Anhängerreifen entsprechend dem Gesamtgewicht
des Anhängers und entsprechend den vom Hersteller Ihres Anhängers empfohlenen
Werten.
■ Anhängerleuchten
Überprüfen Sie jedes Mal, wenn Sie den Anhänger anhängen, dass die Fahrtrich-
tungsanzeiger und Bremslichter ordnungsgemäß funktionieren. Direktverkabelung mit
Ihrem Fahrzeug kann die Elektrik beschädigen und verursachen, dass die Leuchten
nicht mehr ordnungsgemäß funktionieren.
■ Einfahrplan
Toyota empfiehlt, Fahrzeuge mit neu eingebauten Antriebsstrangkomponenten auf
den ersten 800 km nicht zum Ziehen von Anhängern einzusetzen.
■ Sicherheitskontrollen vor dem Anhängerbetrieb
●Kontrollieren Sie, dass der maximal zulässige Lastgrenzwert für die Anhängerkupp-
lung/Kupplungshalterung und den Kugelkopf nicht überschritten wird. Bedenken Sie,
dass die Stützlast auf der Anhängerkupplung die Belastung des Fahrzeugs erhöht.
Stellen Sie ebenfalls sicher, dass die Gesamtbelastung des Fahrzeugs innerhalb der
zulässigen Gewichtsgrenzen liegt. ( →S. 191)
● Sorgen Sie dafür, dass die Ladung des Anhängers gesichert wird.
● Kann der Verkehr hinter dem Anhänger mit den normalen Außenspiegeln nicht ord-
nungsgemäß überblickt werden, sind zusätzliche Außenspiegel anzubringen. Stellen
Sie die verlängerten Halterungen dieser Spiegel auf beiden Seiten des Fahrzeugs so
ein, dass immer die bestmögliche Sicht auf die Straße hinter Ihnen gegeben ist.
■ Wartung
●Wenn das Fahrzeug zum Ziehen von Anhängern eingesetzt wird, muss es häufiger
gewartet werden, da sich der Wartungsbedarf aufgrund der gegenüber normalem
Fahrbetrieb erhöhten Gewichtsbelastung des Fahrzeugs erhöht.
● Ziehen Sie alle Befestigungsschrauben von Kugelkopf und Halterung der Anhänger-
kupplung nach ca. 1000 km Anhängerbetrieb nach.
HINWEIS
■ Wenn die Verstärkung der hinteren Stoßstange aus Aluminium besteht
Passen Sie auf, dass die Stahlhalterung nicht in direkten Kontakt mit diesem Bereich
kommt.
Wenn sich Stahl und Aluminium berühren, kommt es zu einer der Korrosion ähnli-
chen Reaktion, wodurch der betroffene Abschnitt geschwächt wird, was Schäden
zur Folge haben kann. Behandeln Sie die miteinander in Berührung kommenden
Teile mit Rostschutz, wenn eine Stahlhalterung befestigt wird.

1954-1. Vor Antritt der Fahrt
4
Fahren
Corolla_TMMT_EM (OM12J92M)

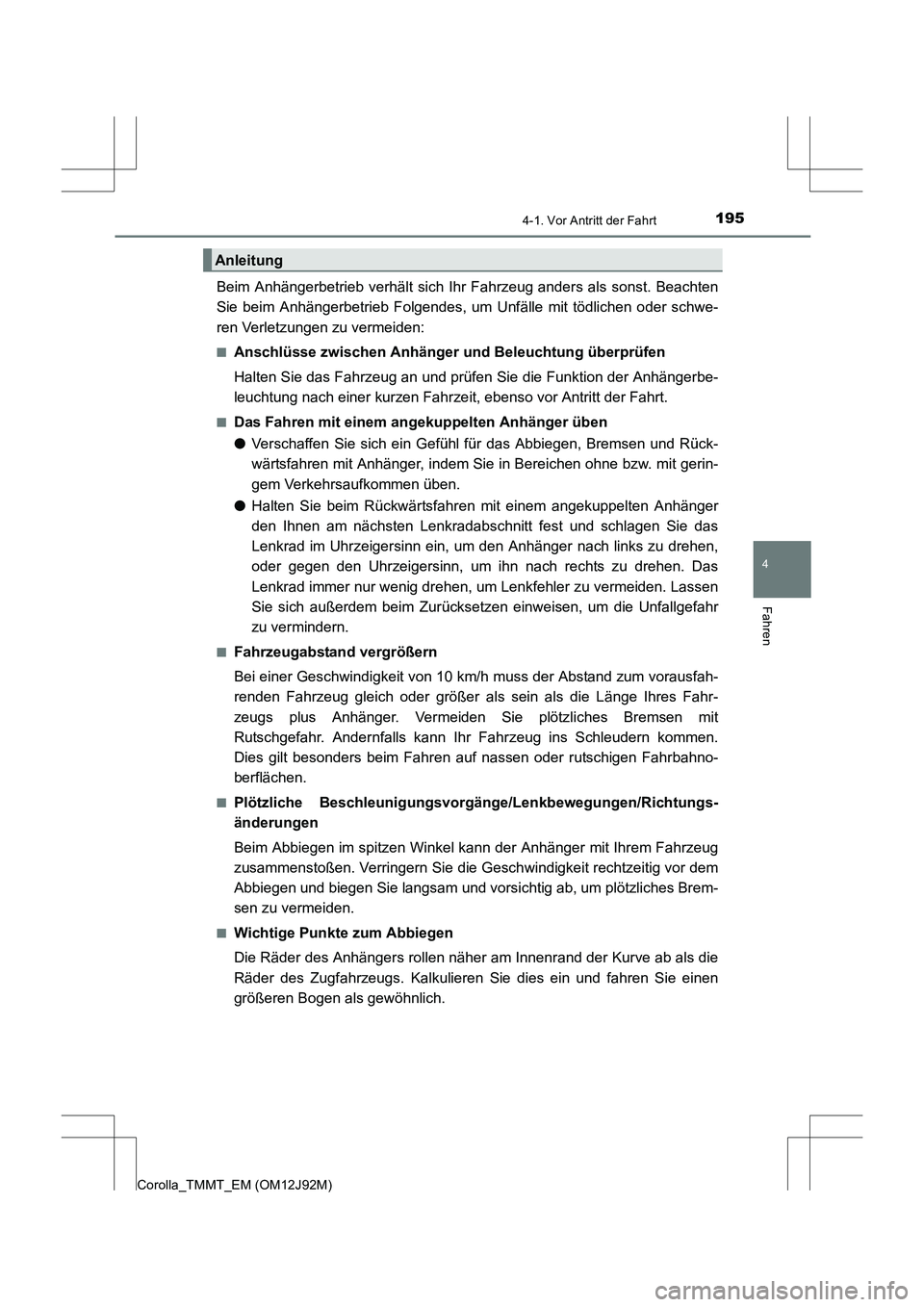

Beim Anhängerbetrieb verhält sich Ihr Fahrzeug anders als sonst. Beachten
Sie beim Anhängerbetrieb Folgendes, um Unfälle mit tödlichen oder schwe-
ren Verletzungen zu vermeiden:
■Anschlüsse zwischen Anhänger und Beleuchtung überprüfen
Halten Sie das Fahrzeug an und prüfen Sie die Funktion der Anhängerbe-
leuchtung nach einer kurzen Fahrze it, ebenso vor Antritt der Fahrt.
■Das Fahren mit einem angekuppelten Anhänger üben
●Verschaffen Sie sich ein Gefühl für das Abbiegen, Bremsen und Rück-
wärtsfahren mit Anhänger, indem Sie in Bereichen ohne bzw. mit gerin-
gem Verkehrsaufkommen üben.
● Halten Sie beim Rückwärtsfahr en mit einem angekuppelten Anhänger
den Ihnen am nächsten Lenkradabschnitt fest und schlagen Sie das
Lenkrad im Uhrzeigersinn ein, um den Anhänger nach links zu drehen,
oder gegen den Uhrzeigersinn, um ihn nach rechts zu drehen. Das
Lenkrad immer nur wenig drehen, um Lenkfehler zu vermeiden. Lassen
Sie sich außerdem beim Zurücksetzen einweisen, um die Unfallgefahr
zu vermindern.
■Fahrzeugabstand vergrößern
Bei einer Geschwindigkeit von 10 km/h muss der Abstand zum vorausfah-
renden Fahrzeug gleich oder größer als sein als die Länge Ihres Fahr-
zeugs plus Anhänger. Vermeiden Sie plötzliches Bremsen mit
Rutschgefahr. Andernfalls kann Ihr Fahrzeug ins Schleudern kommen.
Dies gilt besonders beim Fahren auf nassen oder rutschigen Fahrbahno-
berflächen.
■Plötzliche Beschleunigungsvorgänge/Lenkbewegungen/Richtungs-
änderungen
Beim Abbiegen im spitzen Winkel kann der Anhänger mit Ihrem Fahrzeug
zusammenstoßen. Verringern Sie die Ge schwindigkeit rechtzeitig vor dem
Abbiegen und biegen Sie langsam und vorsichtig ab, um plötzliches Brem-
sen zu vermeiden.
■Wichtige Punkte zum Abbiegen
Die Räder des Anhängers rollen näher am Innenrand der Kurve ab als die
Räder des Zugfahrzeugs. Kalkulieren Sie dies ein und fahren Sie einen
größeren Bogen als gewöhnlich.
Anleitung

1964-1. Vor Antritt der Fahrt
Corolla_TMMT_EM (OM12J92M)■

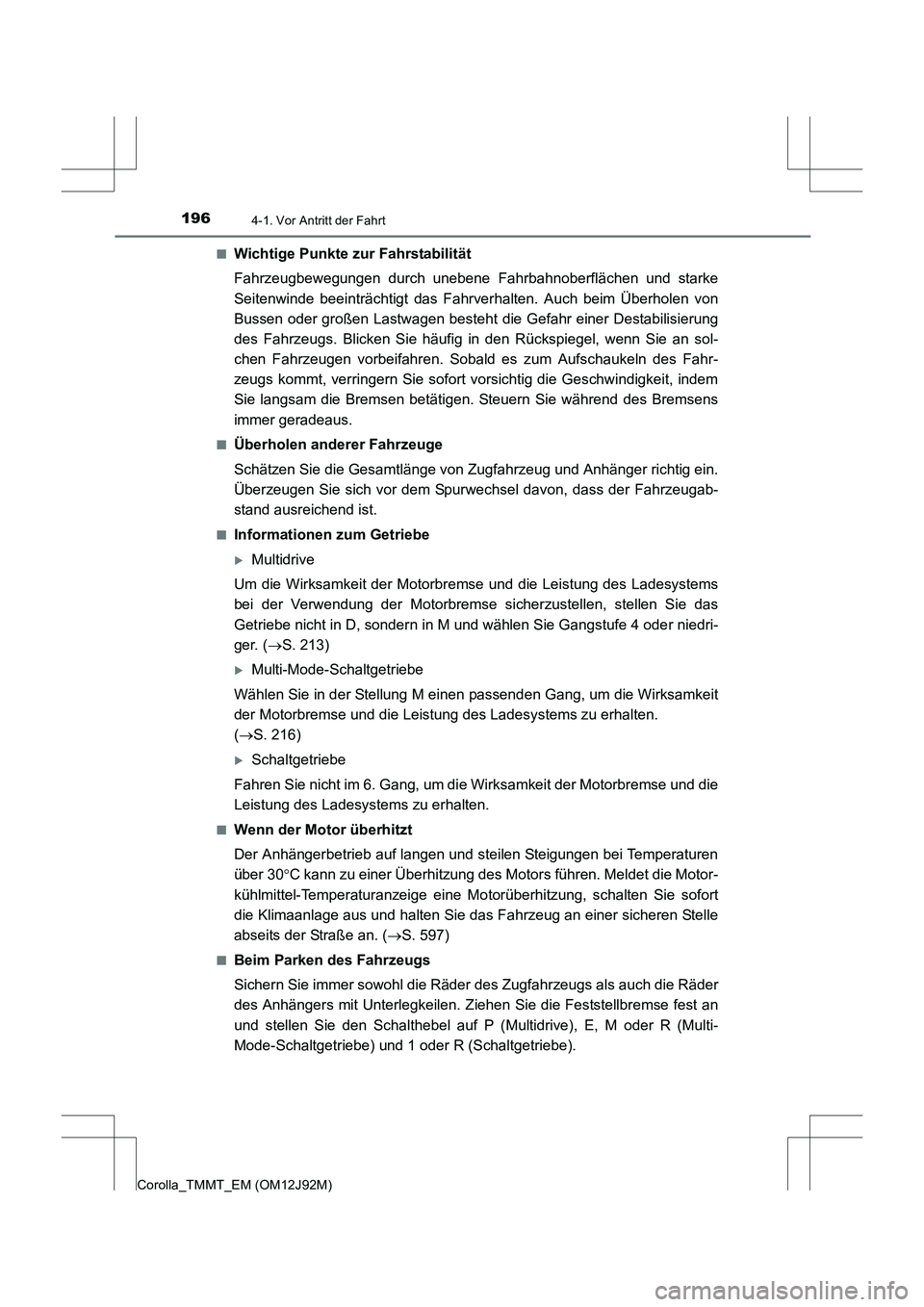

Wichtige Punkte zur Fahrstabilität
Fahrzeugbewegungen durch unebene
Fahrbahnoberflächen und starke
Seitenwinde beeinträchtigt das Fahrverhalten. Auch beim Überholen von
Bussen oder großen Lastwagen besteht die Gefahr einer Destabilisierung
des Fahrzeugs. Blicken Sie häufig in den Rückspiegel, wenn Sie an sol-
chen Fahrzeugen vorbeifahren. Sobald es zum Aufschaukeln des Fahr-
zeugs kommt, verringern Sie sofort vorsichtig die Geschwindigkeit, indem
Sie langsam die Bremsen betätigen. Steuern Sie während des Bremsens
immer geradeaus.
■Überholen anderer Fahrzeuge
Schätzen Sie die Gesamtlänge von Zugfahrzeug und Anhänger richtig ein.
Überzeugen Sie sich vor dem Spurwechsel davon, dass der Fahrzeugab-
stand ausreichend ist.
■Informationen zum Getriebe
XMultidrive
Um die Wirksamkeit der Motorbremse und die Leistung des Ladesystems
bei der Verwendung der Motorbremse sicherzustellen, stellen Sie das
Getriebe nicht in D, sondern in M und wählen Sie Gangstufe 4 oder niedri-
ger. ( →S. 213)
XMulti-Mode-Schaltgetriebe
Wählen Sie in der Stellung M einen passenden Gang, um die Wirksamkeit
der Motorbremse und die Leistung des Ladesystems zu erhalten.
( → S. 216)
XSchaltgetriebe
Fahren Sie nicht im 6. Gang, um di e Wirksamkeit der Motorbremse und die
Leistung des Ladesystems zu erhalten.
■Wenn der Motor überhitzt
Der Anhängerbetrieb auf langen und steilen Steigungen bei Temperaturen
über 30 °C kann zu einer Überhitzung des Motors führen. Meldet die Motor-
kühlmittel-Temperaturanzeige eine Mo torüberhitzung, schalten Sie sofort
die Klimaanlage aus und halten Sie das Fahrzeug an einer sicheren Stelle
abseits der Straße an. ( →S. 597)
■Beim Parken des Fahrzeugs
Sichern Sie immer sowohl die Räder des Zugfahrzeugs als auch die Räder
des Anhängers mit Unterlegkeilen. Ziehen Sie die Feststellbremse fest an
und stellen Sie den Schalthebel auf P (Multidrive), E, M oder R (Multi-
Mode-Schaltgetriebe) und 1 oder R (Schaltgetriebe).

1974-1. Vor Antritt der Fahrt
4
Fahren
Corolla_TMMT_EM (OM12J92M)

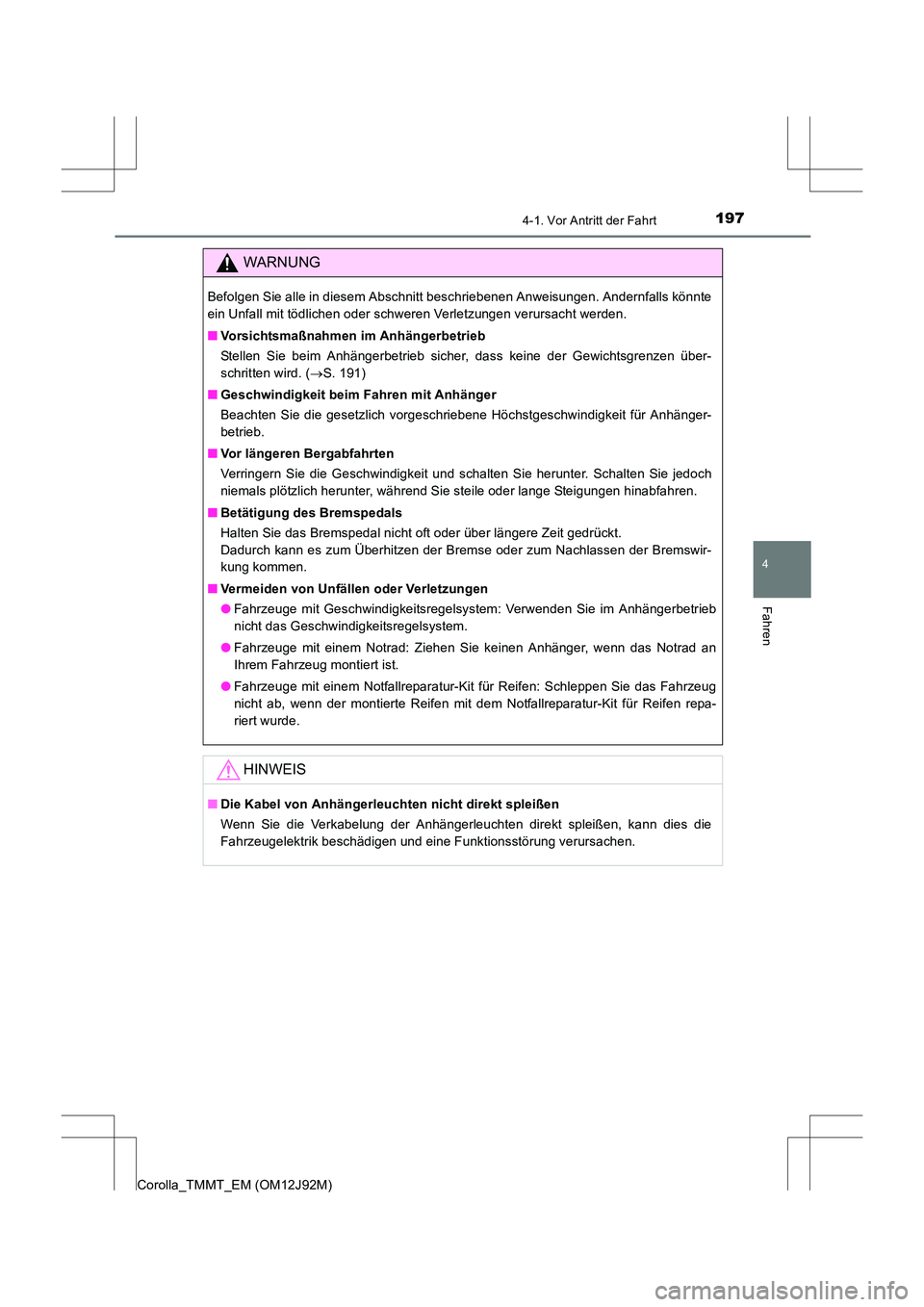

WARNUNG
Befolgen Sie alle in diesem Abschnitt beschriebenen Anweisungen. Andernfalls könnte
ein Unfall mit tödlichen oder schweren Verletzungen verursacht werden.
■Vorsichtsmaßnahmen im Anhängerbetrieb
Stellen Sie beim Anhängerbetrieb sicher, dass keine der Gewichtsgrenzen über-
schritten wird. ( →S. 191)
■ Geschwindigkeit beim Fahren mit Anhänger
Beachten Sie die gesetzlich vorgeschriebene Höchstgeschwindigkeit für Anhänger-
betrieb.
■ Vor längeren Bergabfahrten
Verringern Sie die Geschwindigkeit und schalten Sie herunter. Schalten Sie jedoch
niemals plötzlich herunter, während Sie steile oder lange Steigungen hinabfahren.
■ Betätigung des Bremspedals
Halten Sie das Bremspedal nicht oft oder über längere Zeit gedrückt.
Dadurch kann es zum Überhitzen der Bremse oder zum Nachlassen der Bremswir-
kung kommen.
■ Vermeiden von Unfällen oder Verletzungen
●Fahrzeuge mit Geschwindigkeitsregelsystem: Verwenden Sie im Anhängerbetrieb
nicht das Geschwindigkeitsregelsystem.
● Fahrzeuge mit einem Notrad: Ziehen Sie keinen Anhänger, wenn das Notrad an
Ihrem Fahrzeug montiert ist.
● Fahrzeuge mit einem Notfallreparatur-Kit für Reifen: Schleppen Sie das Fahrzeug
nicht ab, wenn der montierte Reifen mit dem Notfallreparatur-Kit für Reifen repa-
riert wurde.
HINWEIS
■Die Kabel von Anhängerleuchten nicht direkt spleißen
Wenn Sie die Verkabelung der Anhängerleuchten direkt spleißen, kann dies die
Fahrzeugelektrik beschädigen und eine Funktionsstörung verursachen.

198
Corolla_TMMT_EM (OM12J92M)

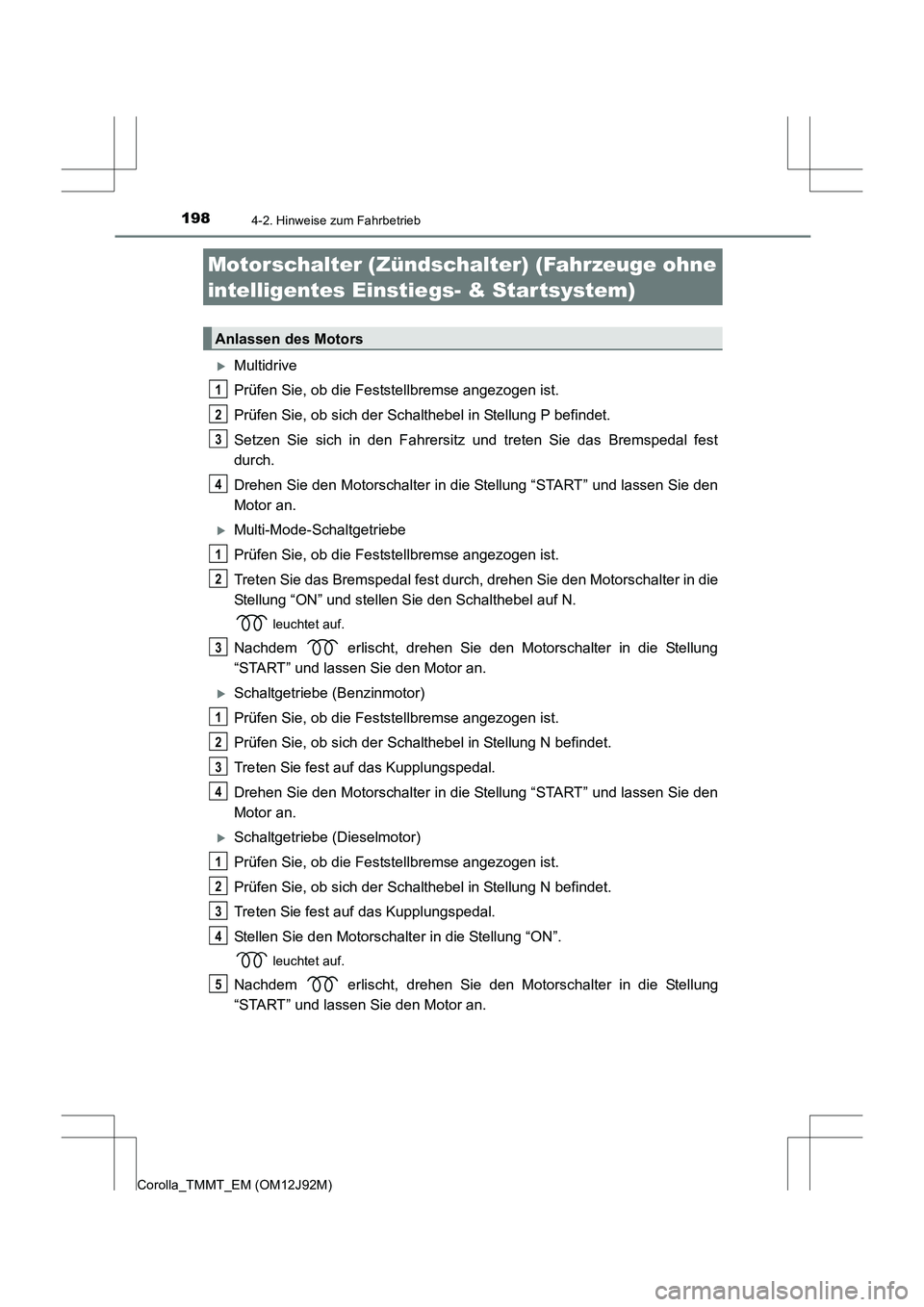

4-2. Hinweise zum Fahrbetrieb
XMultidrive
Prüfen Sie, ob die Feststellbremse angezogen ist.
Prüfen Sie, ob sich der Schalthebel in Stellung P befindet.
Setzen Sie sich in den Fahrersitz und treten Sie das Bremspedal fest
durch.
Drehen Sie den Motorschalter in die Stellung “START” und lassen Sie den
Motor an.
XMulti-Mode-Schaltgetriebe
Prüfen Sie, ob die Feststellbremse angezogen ist.
Treten Sie das Bremspedal fest durch, drehen Sie den Motorschalter in die
Stellung “ON” und stellen Sie den Schalthebel auf N.
leuchtet auf.
Nachdem erlischt, drehen Sie den Motorschalter in die Stellung
“START” und lassen Sie den Motor an.
XSchaltgetriebe (Benzinmotor)
Prüfen Sie, ob die Feststellbremse angezogen ist.
Prüfen Sie, ob sich der Schalthebel in Stellung N befindet.
Treten Sie fest auf das Kupplungspedal.
Drehen Sie den Motorschalter in die Stellung “START” und lassen Sie den
Motor an.
XSchaltgetriebe (Dieselmotor)
Prüfen Sie, ob die Feststellbremse angezogen ist.
Prüfen Sie, ob sich der Schalthebel in Stellung N befindet.
Treten Sie fest auf das Kupplungspedal.
Stellen Sie den Motorschalter in die Stellung “ON”.
leuchtet auf.
Nachdem erlischt, drehen Sie den Motorschalter in die Stellung
“START” und lassen Sie den Motor an.

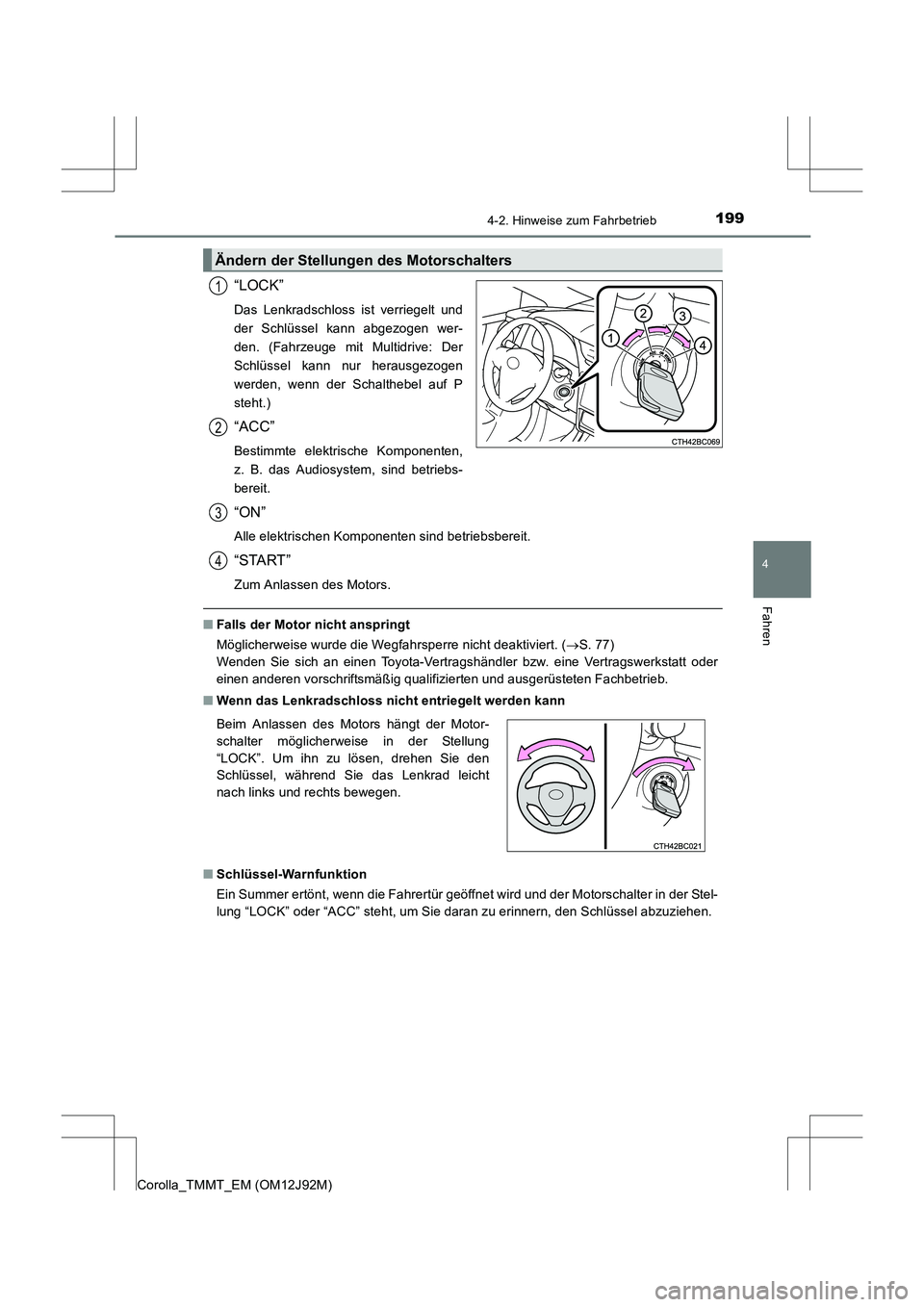

Motorschalter (Zündschalter) (Fahrzeuge ohne
intelligentes Einstiegs- & Startsystem)
Anlassen des Motors
1
2
3
4
1
2
3
1
2
3
4
1
2
3
4
5

1994-2. Hinweise zum Fahrbetrieb
4
Fahren
Corolla_TMMT_EM (OM12J92M)
“LOCK”
Das Lenkradschloss ist verriegelt und
der Schlüssel kann abgezogen wer-
den. (Fahrzeuge mit Multidrive: Der
Schlüssel kann nur herausgezogen
werden, wenn der Schalthebel auf P
steht.)
“ACC”
Bestimmte elektrische Komponenten,
z. B. das Audiosystem, sind betriebs-
bereit.
“ON”
Alle elektrischen Komponenten sind betriebsbereit.
“START”
Zum Anlassen des Motors.
■Falls der Motor nicht anspringt
Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. ( →S. 77)
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
■ Wenn das Lenkradschloss nicht entriegelt werden kann
■ Schlüssel-Warnfunktion
Ein Summer ertönt, wenn die Fahrertür geöffnet wird und der Motorschalter in der Stel-
lung “LOCK” oder “ACC” steht, um Sie daran zu erinnern, den Schlüssel abzuziehen.
Ändern der Stellungen des Motorschalters
1
2
3
Beim Anlassen des Motors hängt der Motor-
schalter möglicherweise in der Stellung
“LOCK”. Um ihn zu lösen, drehen Sie den
Schlüssel, während Sie das Lenkrad leicht
nach links und rechts bewegen.
4

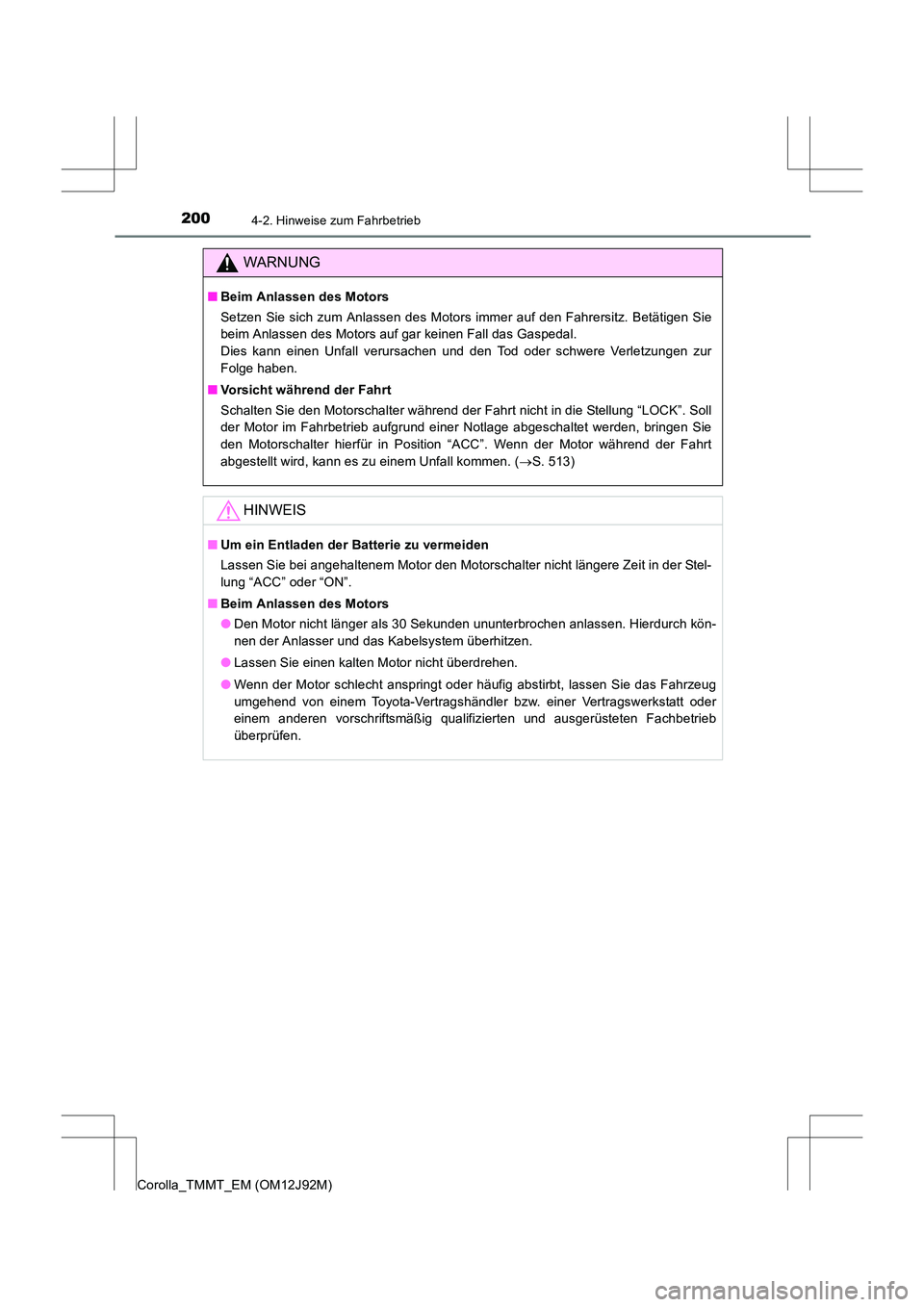

2004-2. Hinweise zum Fahrbetrieb
Corolla_TMMT_EM (OM12J92M)
WARNUNG
■Beim Anlassen des Motors
Setzen Sie sich zum Anlassen des Motors immer auf den Fahrersitz. Betätigen Sie
beim Anlassen des Motors auf gar keinen Fall das Gaspedal.
Dies kann einen Unfall verursachen und den Tod oder schwere Verletzungen zur
Folge haben.
■ Vorsicht während der Fahrt
Schalten Sie den Motorschalter während der Fahrt nicht in die Stellung “LOCK”. Soll
der Motor im Fahrbetrieb aufgrund einer Notlage abgeschaltet werden, bringen Sie
den Motorschalter hierfür in Position “ACC”. Wenn der Motor während der Fahrt
abgestellt wird, kann es zu einem Unfall kommen. ( →S. 513)
HINWEIS
■ Um ein Entladen der Batterie zu vermeiden
Lassen Sie bei angehaltenem Motor den Motorschalter nicht längere Zeit in der Stel-
lung “ACC” oder “ON”.
■ Beim Anlassen des Motors
●Den Motor nicht länger als 30 Sekunden ununterbrochen anlassen. Hierdurch kön-
nen der Anlasser und das Kabelsystem überhitzen.
● Lassen Sie einen kalten Motor nicht überdrehen.
● Wenn der Motor schlecht anspringt oder häufig abstirbt, lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
überprüfen.
